Блокиратор коробки передач - конструкция и принцип работы

Статья обновлена: 18.08.2025

Блокиратор коробки передач – специализированное противоугонное устройство, физически препятствующее переключению рычага селектора автоматической или механической трансмиссии автомобиля.

Основная задача блокиратора – обеспечить дополнительный уровень защиты транспортного средства, делая невозможным его движение даже при успешном запуске двигателя злоумышленником.

В данной статье подробно рассматриваются конструктивные особенности механических и электронных блокираторов КПП, принципы их функционирования и взаимодействия с элементами трансмиссии.

Основные типы блокираторов КПП: механические и электронные

Механические блокираторы коробки передач представляют собой физические устройства, препятствующие перемещению рычага КПП или вращению валов трансмиссии. Их ключевое преимущество – простота конструкции и высокая надежность, обусловленная отсутствием сложной электроники. Установка обычно осуществляется на ручку КПП, педаль сцепления или непосредственно в замок зажигания, механически блокируя включение передачи или движение автомобиля.

Электронные блокираторы функционируют через бортовую сеть автомобиля и иммобилайзер. Они препятствуют запуску двигателя или переключению передач путем разрыва критических электрических цепей (стартера, топливного насоса, системы впрыска) при отсутствии авторизованного сигнала от владельца. Активация/деактивация происходит с помощью радиобрелока, скрытой кнопки, пин-кода или мобильного приложения, обеспечивая удобство и скрытность установки.

Сравнительные характеристики

Критерий	Механический блокиратор	Электронный блокиратор
Принцип блокировки	Физическое ограничение подвижности элементов КПП	Разрыв электрических цепей управления двигателем/трансмиссией
Надежность	Высокая (устойчив к помехам, не требует питания)	Зависит от защиты от взлома и помехоустойчивости электроники
Удобство использования	Требует ручной активации/деактивации ключом	Автоматическая активация/деактивация (брелок, кнопка)
Сложность установки	Проще, часто без вмешательства в электропроводку	Сложнее, требует подключения к CAN-шине или цепям управления
Визуальная заметность	Часто видимый элемент (замок на рычаге)	Скрытая установка, элементы маскируются

Ключевые особенности механических систем:

Типы конструкций: Штыревые (фиксация рычага в нейтрали/паркинге), рамные (охват рычага), блокираторы педали.
Защита: Основная защита – от угона "с толкача" или ювелирного вскрытия замка зажигания.
Уязвимость: Физическое разрушение замка или перепиливание элементов.

Ключевые особенности электронных систем:

Интеграция: Глубокая встраиваемость в штатную электронику автомобиля (CAN/LIN шины).
Дополнительные функции: Автозапуск, обратная связь на брелок, GPS-мониторинг (в комбинированных системах).
Защита: Блокировка запуска двигателя даже при обходе штатного иммобилайзера.
Уязвимость: Электронный взлом, подавление радиосигнала, перепрограммирование ЭБУ.

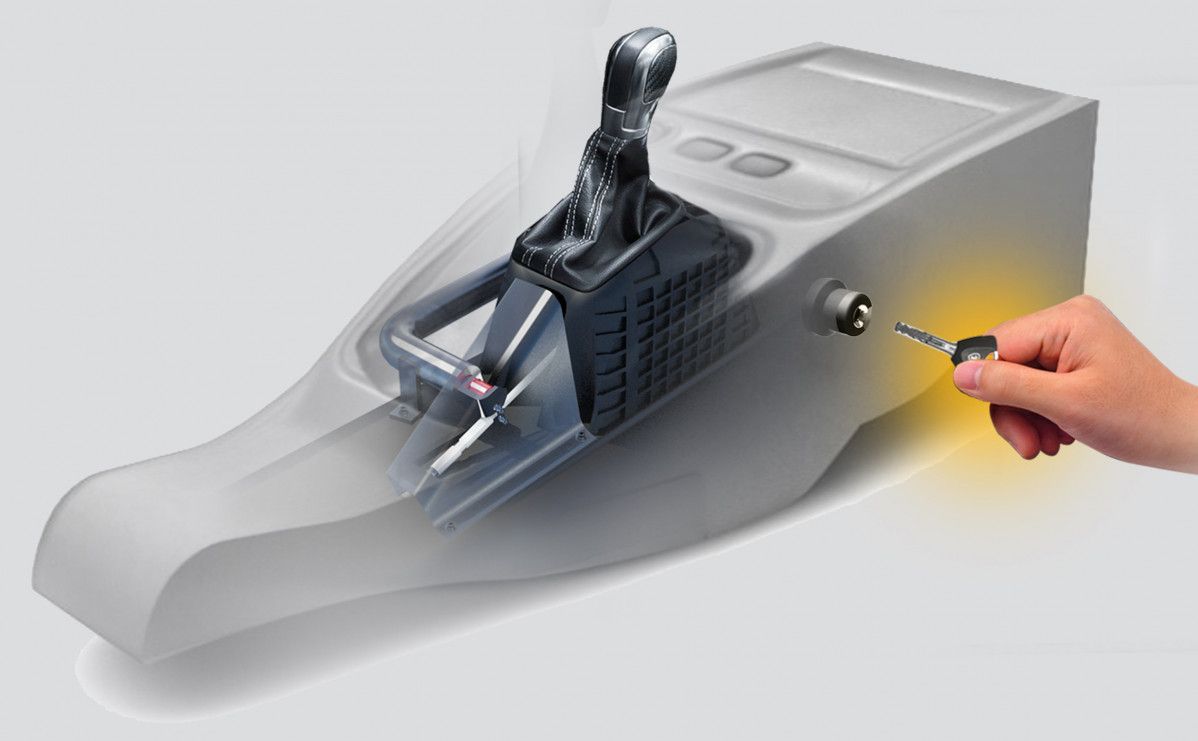

Ключевые элементы конструкции механического блокиратора

Основой механического блокиратора коробки передач является запирающий штырь (штифт). Этот элемент выполняется из высокопрочной стали и имеет цилиндрическую форму с закругленным или скошенным торцом. Его диаметр и длина рассчитываются для надежного вхождения в технологические отверстия шестерен или валов КПП, полностью исключая их перемещение.

Шток привода служит связующим звеном между замком зажигания и запирающим штырем. Он представляет собой жесткий трос в защитной оболочке (либо систему рычагов) и передает усилие от поворота ключа. Корпус устройства изготавливается из металла или ударопрочного пластика и выполняет функции крепежной платформы, обеспечивая точную фиксацию всех компонентов относительно корпуса КПП.

Дополнительные компоненты системы

Возвратная пружина: автоматически втягивает штырь в исходное положение при снятии блокировки.
Уплотнительные кольца: предотвращают попадание пыли и влаги в механизм блокировки.
Кронштейн крепления: жестко фиксирует корпус блокиратора на картере коробки передач.

Элемент	Материал	Функция
Запирающий штырь	Закаленная сталь	Физическая блокировка валов КПП
Защитная оболочка троса	Винил/металлическая оплетка	Защита гибкого привода от повреждений

Важно: Эффективность блокировки напрямую зависит от точности совпадения штыря с ответным отверстием в механизме КПП при установке. Износ контактных поверхностей штыря или деформация штока приводят к отказу системы.

Принцип фиксации рычага механическим блокиратором

Принцип действия механического блокиратора рычага переключения передач (РПП) основывается на физическом препятствовании его перемещению из определенных положений без выполнения обязательного условия. Блокиратор напрямую взаимодействует с тягой или валом селектора, на котором имеются специальные вырезы или пазы, соответствующие положениям рычага.

Фиксация происходит за счет подпружиненного штифта (кулачка, фиксатора), который входит в соответствующий паз на тяге селектора под действием пружины. Пока этот штифт находится в пазу, он жестко удерживает тягу (и, следовательно, рычаг) в заданном положении, не позволяя ему сдвинуться. Наиболее часто блокируется положение "P" (Паркинг).

Условия разблокировки

Чтобы вывести штифт из паза и освободить рычаг, необходимо выполнить одно или несколько условий:

Нажатие педали тормоза: Это основное условие. При нажатии на тормоз, электрический сигнал от выключателя стоп-сигналов активирует соленоид блокиратора.
Включенное зажигание (часто - положение "ON" или "ACC"): Система блокировки обычно получает питание только при включенном зажигании.

Соленоид, получив питание и сигнал от педали тормоза, создает электромагнитное поле. Это поле втягивает сердечник соленоида или поворачивает рычаг, связанный с подпружиненным штифтом. Механическое движение соленоида преодолевает усилие пружины, удерживающей штифт в пазу, и выводит штифт из зацепления. Только после этого рычаг селектора можно свободно перевести из положения "P" в любое другое ("R", "N", "D" и т.д.).

Блокировка при переводе в "P": Когда рычаг возвращается в положение "P", штифт под действием пружины автоматически входит в соответствующий паз на тяге селектора, снова фиксируя его на месте. Это происходит независимо от состояния педали тормоза или зажигания.

Особые случаи:

Режим	Состояние блокировки	Примечание
N (Нейтраль)	Часто не блокируется	Переключение в "N" обычно возможно без нажатия тормоза.
Аварийная разблокировка	Принудительное отключение	Наличие специального механизма (рычажок, клавиша, доступ через заглушку) для ручного отвода штифта при отказе электроники или разряде АКБ.

Таким образом, механический блокиратор обеспечивает надежную фиксацию рычага в положении "P", предотвращая самопроизвольное движение автомобиля. Его разблокировка возможна только при выполнении условий безопасности (нажатая педаль тормоза и включенное зажигание), что исключает случайное или ошибочное переключение.

Устройство скрытого электронного блокиратора КПП

Основным компонентом системы является электромеханический запирающий модуль, скрытно интегрируемый в конструкцию рычага селектора или его корпуса. Модуль включает миниатюрный соленоид или сервопривод, физически блокирующий перемещение рычага при активации.

Управление осуществляется через электронный контроллер, получающий сигналы от скрытых элементов авторизации. Контроллер обрабатывает данные и подает питание на запирающий механизм через реле. Система питается от бортовой сети автомобиля с резервным подключением к аккумулятору.

Ключевые компоненты

Идентификационные элементы:
- Скрытая кнопка в салоне
- Радиоприемник для брелока
- Сканер RFID/иммобилайзера
Исполнительный механизм:
- Стальной штифт/защелка
- Усиленная рамка селектора
- Защитный кожух против вандализма
Электронная плата:
- Микропроцессор с шифрованием сигналов
- Релейный блок управления
- Аварийный размыкатель цепи

Принцип активации	Блокировка включается автоматически при: извлечении ключа зажигания, закрытии дверей, постановке на охрану
Снятие блокировки	Требует выполнения скрытой последовательности: нажатие тайной кнопки + сигнал брелока
Аварийный режим	Ручное отключение через скрытый тросовый привод (при разряде батареи)

Монтаж выполняется с демонтажем консоли, интеграцией компонентов в штатные пазы и маскировкой проводки. Особое внимание уделяется защите контроллера от помех и влаги.

Алгоритм работы электронной блокировки передач

Электронная блокировка коробки передач предотвращает самопроизвольное переключение или запуск двигателя при невыполнении заданных условий безопасности. Система постоянно взаимодействует с датчиками и управляющими модулями автомобиля для анализа текущего состояния трансмиссии и окружающих систем.

Алгоритм основан на последовательной проверке критических параметров движения и действий водителя. При нарушении хотя бы одного условия блокировка активируется механически или программно, физически ограничивая перемещение селектора КПП либо запрещая переключения через систему управления двигателем.

Последовательность операций

Мониторинг базовых условий:
- Датчик положения педали тормоза – обязательное нажатие
- Датчик скорости – нулевое значение
- Положение селектора – режим "P" (Паркинг) или "N" (Нейтраль)
Проверка дополнительных критериев:
- Закрытие дверей водителя
- Наличие сигнала с замка зажигания
- Исправность контуров ABS/ESP
Анализ данных:
- Сопоставление показаний датчиков с заданными производителем параметрами безопасности
- Выявление конфликтующих сигналов (например: скорость >0 при включенном "P")
Принятие решения:
- При соблюдении всех условий – электромагнит отпускает фиксатор, разрешая переключение
- При нарушении условий – блокирующий штифт остаётся в активном положении, механически удерживая селектор
Сигнализация:
- Активация индикатора на приборной панели (например: мигающая буква "P")
- Вывод текстового предупреждения на дисплей

Цикл повторяется 50-100 раз в секунду. При восстановлении корректных параметров (например: нажатие тормоза при скорости 0 км/ч) система мгновенно деактивирует блокировку. Критичные сбои приводят к постоянной блокировке до диагностики ошибок через OBD-порт.

Места установки блокираторов на механической коробке передач

Блокираторы коробки передач монтируются в ключевых точках механизма управления трансмиссией для предотвращения несанкционированного переключения. Выбор конкретного места зависит от конструкции автомобиля, типа блокиратора и требуемого уровня защиты. Установка всегда выполняется на неподвижных элементах кузова или коробки, обеспечивая жесткую фиксацию подвижных частей.

Наиболее эффективными считаются скрытые места монтажа, затрудняющие визуальное обнаружение и физический доступ злоумышленника. Критически важно исключить вмешательство в штатную работу узлов трансмиссии и избежать повреждения компонентов при монтаже.

Типовые точки установки

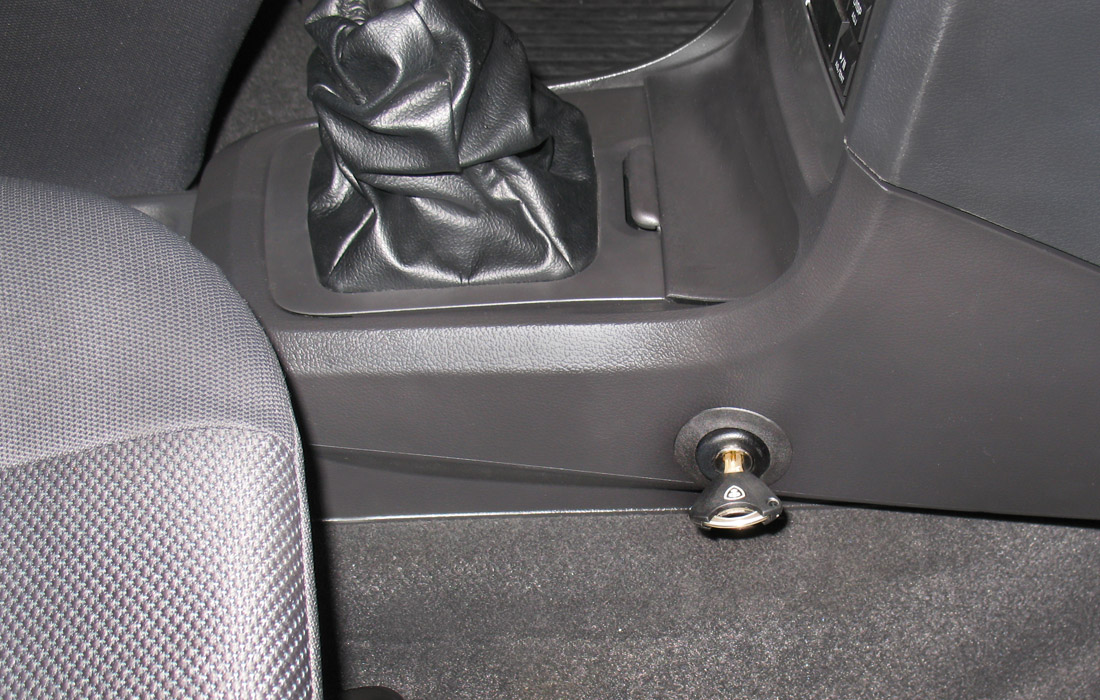

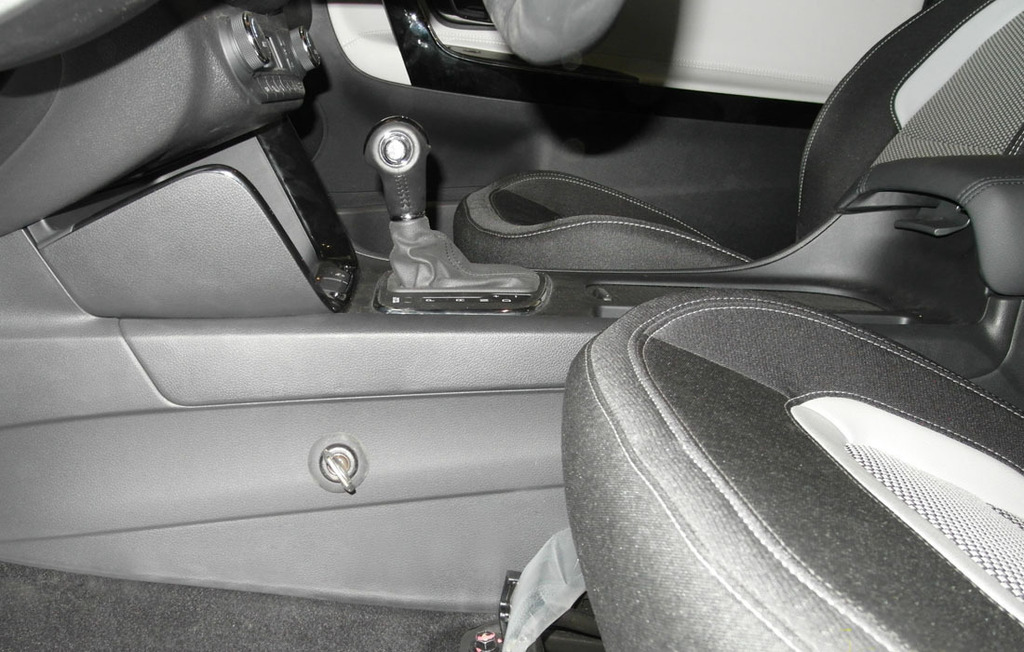

Рычаг переключения в салоне: Механический замок или скоба фиксирует рукоятку КПП в нейтрали/задней передаче. Самый распространенный вариант.
Кулиса (рычажный механизм) под кожухом: Блокиратор встраивается под чехол рычага, обездвиживая тяги напрямую. Требует разборки консоли.
Тяги управления под капотом: Установка кронштейнов с замком на стальные тяги, идущие от кулисы к КПП. Защищает от доступа снизу.
Картер коробки передач: Специализированные модели блокируют первичный/вторичный вал через технологические отверстия. Сложный монтаж.
Тросы переключения (при наличии): Фиксация стальных тросов в оболочке замковым механизмом.

Место установки	Сложность монтажа	Уровень защиты
Рычаг переключения	Низкая	Средний
Кулиса под кожухом	Средняя	Высокий
Тяги под капотом	Высокая	Максимальный
Картер КПП	Экспертная	Максимальный

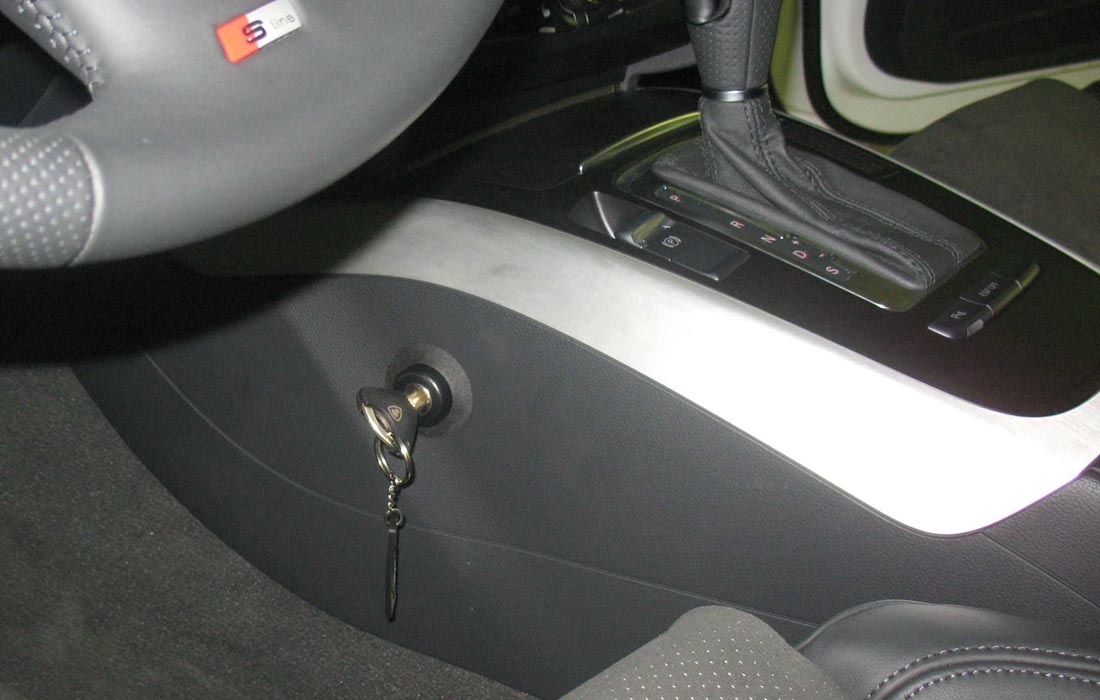

Особенности монтажа блокировщика на АКПП

Установка блокиратора на автоматическую коробку передач требует учета специфики конструкции АКПП и электромеханических компонентов. Главная сложность заключается в интеграции устройства без нарушения штатной электроники управления переключением передач и сохранения герметичности системы.

Точка монтажа выбирается с учетом модели автомобиля: чаще всего блокиратор встраивают в цепь соленоидов, селектор или электронный модуль управления. Ключевое требование – исключение физического доступа к механизму через днище или моторный отсек.

Критичные этапы установки

Демонтаж защиты АКПП и диагностический разъем OBD-II для подключения сканера
Определение управляющих цепей: поиск проводов соленоидов блокировки селектора (требует схемы конкретной модели)
Врезка в проводку с использованием термоусадочных трубок и влагозащищенных разъемов
Фиксация блока управления в скрытом месте (за торпедо, под обшивкой)

Тип блокировки	Особенности интеграции
Электромагнитная	Врезка в цепь соленоида парковочного положения (P)
Электронная CAN	Подключение к шине данных для имитации системных ошибок
Механическая	Скрытый монтаж скобы на рычаге селектора

Обязательные проверки после монтажа: тестирование всех режимов АКПП (P-R-N-D), отсутствие ошибок в бортовом компьютере, корректная работа штатной противоугонной системы. Нарушение герметизации разъемов АКПП приводит к попаданию влаги и коррозии контактов.

Процедура активации и деактивации механического блокиратора

Активация механического блокиратора осуществляется при постановке автомобиля на стоянку для предотвращения несанкционированного перемещения. Процедура выполняется после полной остановки транспортного средства при работающем двигателе. Водитель переводит рычаг коробки передач в положение "Park" (P), после чего нажимает педаль тормоза и поворачивает ключ зажигания в положение "Lock" для извлечения.

Деактивация устройства производится перед началом движения. Водитель вставляет ключ в замок зажигания, переводит его в положение "ON", затем плотно нажимает педаль тормоза. Одновременно с этим необходимо нажать кнопку разблокировки на селекторе КПП (если предусмотрена конструкцией) и удерживая её, перевести рычаг из положения "P" в нужный режим движения ("D", "R" или "M").

Ключевые особенности процесса

Обязательное выжатое состояние тормозной педали при переключении режимов
Требование полной остановки автомобиля перед активацией блокиратора
Наличие характерного щелчка при фиксации селектора в положении "P"

Этап	Активация	Деактивация
1	Полная остановка авто	Включение зажигания
2	Выжать тормоз + перевести в "P"	Выжать тормоз до упора
3	Заглушить двигатель	Нажать кнопку разблокировки
4	Извлечь ключ зажигания	Переключить селектор из "P"

Управление электронной блокировкой через секретную кнопку

Секретная кнопка – скрытый элемент управления электронной блокировкой коробки передач, предназначенный для активации/деактивации защиты без использования ключа зажигания или брелока. Она монтируется в незаметном месте салона (под панелью, в бардачке, рядом с педалями) и обеспечивает дополнительный уровень контроля над блокиратором.

Принцип действия основан на разрыве или восстановлении цепи питания соленоида блокировки. Нажатие кнопки изменяет электрический сигнал в системе управления, разрешая или запрещая переключение передач. Для предотвращения случайного срабатывания кнопка требует длительного удержания (2-5 секунд) или комбинации нажатий.

Ключевые особенности системы

Схема подключения: Кнопка интегрируется в цепь управления соленоидом параллельно штатной системе
Защита от обнаружения: Маскируется под элементы интерьера (подсветка, пепельница, кнопка стеклоподъемника)
Алгоритм активации: Требует выполнения последовательности действий (напр. включение зажигания + удержание кнопки)

Этап работы	Действие системы
Нажатие кнопки	Контроллер получает сигнал и проверяет условия разблокировки
Подтверждение	Звуковой/световой сигнал (если предусмотрен)
Исполнение	Соленоид блокиратора переводится в положение "Разблокировано"

Важно: Без правильной активации кнопки блокиратор сохраняет механическую блокировку селектора КПП даже при работающем двигателе. Система полностью автономна и не зависит от CAN-шины автомобиля.

Типичные неисправности механических блокираторов КПП

Основная проблема – заклинивание механизма из-за загрязнения или коррозии внутренних компонентов. Пыль, влага и дорожные реагенты проникают в корпус блокиратора, образуя абразивные отложения на направляющих штоках, шариках или сухарях. Это препятствует свободному перемещению элементов при нажатии кнопки или переключении рычага.

Не менее распространена поломка пружин возврата, теряющих упругость или ломающихся от усталости металла. Ослабленная пружина не обеспечивает полного возврата фиксирующего элемента (шарика, штифта) в рабочее положение, что вызывает самопроизвольное выключение передачи или ложную блокировку.

Распространенные дефекты и их признаки

Износ контактных поверхностей: Задиры на штоке блокиратора или ответных пазах валов КПП приводят к нечеткой фиксации, дребезгу рычага.
Деформация тяг/тросов управления: Перекосы в системе привода блокиратора (например, при неправильной установке) вызывают повышенное усилие на рычаге и подклинивание.
Разрушение пластиковых втулок/направляющих: Трещины или истирание пластиковых деталей нарушает соосность подвижных частей, провоцируя заедание.
Ослабление крепежа: Откручивание болтов крепления корпуса блокиратора к картеру КПП ведет к смещению механизма и неполному заходу фиксатора в паз.

Признак неисправности	Вероятная причина	Последствия
Рычаг КПП не переключается	Полное заклинивание штока блокиратора, сломанная пружина	Невозможность выбрать передачу
Чрезмерный люфт рычага	Износ фиксирующих шариков/штифтов, разрушение посадочных гнезд	Самовыключение передачи, вибрации
Скрежет при переключении	Неполное разблокирование вала из-за коррозии или засора	Ускоренный износ шестерен КПП

Проверка работоспособности электронного блокиратора

Проверка работоспособности электронного блокиратора коробки передач (БКП) является важной частью диагностики проблем с запуском двигателя или переключением селектора. Она помогает определить, является ли неисправность механической или связана с электронной системой блокировки.

Основные методы проверки сосредоточены на оценке реакции блокиратора на действия с ключом зажигания и селектором КПП, а также на считывании возможных ошибок системы управления двигателем или коробкой передач.

Методы диагностики

1. Использование диагностического сканера:

Подключите совместимый диагностический сканер к разъему OBD-II автомобиля.
Считайте коды неисправностей (DTC) из модулей управления двигателем (ECM) и коробкой передач (TCM).
Обратите особое внимание на коды, связанные с цепью блокиратора селектора (например, P0705, P0850, P0870 и аналогичные, в зависимости от производителя), цепью соленоида блокиратора или датчиком положения селектора.
Проверьте данные в реальном времени: статус блокиратора (активен/неактивен), положение селектора, сигнал с датчика положения, напряжение на соленоиде блокиратора.

2. Практическая проверка реакции блокиратора:

Проверка при выключенном зажигании:
- Убедитесь, что ключ зажигания находится в положении "LOCK" (вынут).
- Нажмите педаль тормоза. Попытайтесь перевести селектор КПП из положения "P" (Паркинг). Селектор должен быть надежно заблокирован и не должен двигаться без ключа.
Проверка при включенном зажигании (без запуска двигателя):
- Вставьте ключ и поверните его в положение "ON" (зажигание включено).
- Нажмите педаль тормоза. При исправном блокираторе вы должны услышать характерный щелчок (срабатывание соленоида разблокировки).
- Попытайтесь перевести селектор из положения "P". Селектор должен свободно перемещаться.
Проверка при работающем двигателе:
- Запустите двигатель.
- Убедитесь, что селектор можно свободно перемещать между всеми положениями ("R", "N", "D" и т.д.).
- Остановите двигатель. Селектор должен автоматически заблокироваться при попытке перевести его в "P" и вынуть ключ, либо при выключении зажигания в "P".

3. Проверка электрических цепей (при необходимости и наличии навыков/схем):

Проверка предохранителей: Найдите и проверьте целостность предохранителей, отвечающих за цепи зажигания, АКПП и блокиратора (согласно электросхеме автомобиля).
Проверка соленоида блокиратора: С помощью мультиметра проверьте сопротивление обмотки соленоида (сравните с паспортным значением), целостность проводки к нему и наличие управляющего напряжения при нажатии тормоза с включенным зажиганием.
Проверка выключателя стоп-сигналов: Так как сигнал с этого выключателя часто используется для активации разблокировки, убедитесь, что он исправен и замыкает цепь при нажатии педали тормоза.
Проверка датчика положения селектора: Считайте его показания сканером или проверьте изменение сопротивления/напряжения при перемещении селектора.

Возможные причины неисправности:

Симптом	Возможная причина
Селектор не блокируется в "P"	Механическая неисправность блокиратора, обрыв/КЗ цепи соленоида, неисправность ECM/TCM
Селектор не разблокируется из "P" (нет щелчка)	Перегорел предохранитель, неисправен выключатель стоп-сигналов, неисправен соленоид блокиратора, обрыв цепи, неисправность ECM/TCM
Селектор не разблокируется из "P" (есть щелчок)	Механическая неисправность блокиратора или тяги селектора, износ/поломка деталей
Ключ не вынимается из замка зажигания	Селектор не полностью в положении "P", механическая неисправность замка зажигания или тросика связи с БКП, неисправность датчика положения селектора

Сравнение эффективности КПП-блокираторов разных брендов

Эффективность блокираторов КПП определяется комплексом факторов: уровнем физической защиты от взлома, устойчивостью к перепиливанию/вырыванию, совместимостью с моделями авто, надежностью механизма фиксации и сложностью обхода электронными методами угона. Ведущие бренды используют разные инженерные подходы для достижения максимальной защиты, что напрямую влияет на конечную результативность устройства против злоумышленников.

Ключевыми сравнимыми параметрами выступают тип конструкции (штыревой, корпусной, комбинированный), материал исполнения (закаленная сталь, сплавы), наличие дополнительных защитных элементов (замки-личинки с секретностью, бронепластины), способ установки (скрытый/видимый монтаж) и устойчивость к низкотемпературным или коррозийным воздействиям. Реальная эффективность подтверждается независимыми краш-тестами и статистикой страховых компаний.

Оценка популярных брендов по ключевым критериям

Бренд	Защита от физ. воздействия	Сложность обхода	Универсальность	Надежность
Mul-T-Lock	Высочайшая (кованая сталь)	Эксклюзивные личинки	Индивидуальные адаптеры	Исключительная
Pandect	Высокая (титановые сплавы)	Двойной механизм блокировки	Широкий модельный ряд	Высокая
Sher-Khan	Средняя (упрочненная сталь)	Стандартные личинки	Ограниченная совместимость	Средняя
Priora	Базовая (углеродистая сталь)	Уязвимость к бампингу	Узкоспециализированные	Приемлемая

Лидеры рынка (Mul-T-Lock, Pandect) демонстрируют превосходство благодаря:

Использованию металлов с пределом прочности свыше 1000 Н/мм²
Многоуровневой блокировке рычага и селектора
Интеграции с иммобилайзерами
Защите от замораживания личинок

Бюджетные решения (Priora, отдельные модели Sher-Khan) чаще уступают в тестах на вскрытие гидравлическим инструментом из-за упрощенной конструкции и подверженности коррозии. Для достижения максимальной эффективности критически важна профессиональная установка с усилением точек крепления к кузову.

Фотогалерея: установленные блокираторы в салоне авто

На снимках отчетливо видны различные типы блокираторов, интегрированные в интерьер транспортных средств. Фотографии демонстрируют реальные примеры монтажа устройств на селекторы АКПП и МКПП в популярных моделях автомобилей.

Изображения акцентируют внимание на способах крепления корпуса блокиратора к тоннелю трансмиссии и рукояти переключения передач. Четко прослеживаются различия в размещении электронных блоков управления и механических фиксаторов относительно водительского сиденья.

Ключевые особенности установки

Механические блокираторы - стальные скобы, охватывающие рукоятку КПП с видимым замковым механизмом. На фото заметны крепежные болты, вкрученные в кузов авто через технологические отверстия.
Электронные системы - компактные блоки с проводкой, скрыто размещенные под обшивкой тоннеля. Снимки фиксируют расположение считывателей меток и кнопок деактивации.
Гибридные решения - комбинации механических фиксаторов с электромагнитными затворами. Фото демонстрируют установку соленоидов непосредственно на тяги переключения передач.

Элемент на фото	Визуальные характеристики
Корпус блокиратора	Металлический кожух с перфорацией или литой алюминиевый короб, окрашенный в черный/серый цвет
Замковая часть	Выступающий цилиндр с ключевой скважиной или бесконтактный сенсорный модуль
Крепежные элементы	Анкерные болты с потайными головками, стальные хомуты, кронштейны L-образной формы

На крупных планах различимы защитные шторки, закрывающие личинку замка, и индикаторные светодиоды электронных версий. В углу кадра некоторых фотографий виден инструмент для монтажа - торцевые ключи и съемники пластиковых панелей.

Блокиратор коробки передач – это специализированное противоугонное устройство, механически препятствующее переключению передач автомобиля. Его основная задача – сделать невозможным движение на автомобиле без предварительного снятия блокировки, что значительно повышает защиту от угона.

Установка блокиратора создает серьезное физическое препятствие для злоумышленника, усложняя или делая бессмысленным попытки завести и угнать автомобиль. Он работает независимо от штатной сигнализации, обеспечивая дополнительный уровень безопасности.

Блокиратор коробки передач

Назначение: Физическая блокировка рычага переключения передач (КПП) или элементов механизма выбора передач для предотвращения несанкционированного движения автомобиля.

Место установки: Монтируется непосредственно в салоне автомобиля, в районе центрального тоннеля, скрытно интегрируясь с конструкцией рычага КПП или его тягами под обшивкой.

Внешний вид: Представляет собой компактный металлический корпус (часто в виде цилиндра или прямоугольного блока) с выступающим запорным штырем/ригелем и скрытым замковым механизмом. Внешне видна только личинка замка.

Ключевые компоненты устройства:

Прочный корпус: Изготавливается из закаленной стали для сопротивления взлому.
Запорный штырь (ригель): Стальной стержень, выдвигаемый для блокировки.
Замковый механизм: Цилиндровый или сувальдный замок высокой секретности, управляющий ригелем.
Крепежные элементы: Кронштейны и пластины для жесткой фиксации блокиратора к кузову/раме автомобиля.
Ответная часть (проушина): Металлический узел, закрепленный на рычаге КПП или его механизме, в которую входит ригель при блокировке.

Принцип блокировки: Ригель блокиратора входит в специально установленную проушину на рычаге КПП или его приводе, жестко фиксируя его в одном положении (обычно задняя передача или нейтраль).

Процесс активации (постановки на охрану): После остановки двигателя и постановки рычага КПП в заранее определенное положение, водитель поворачивает ключ в личинке блокиратора. Ригель выдвигается и входит в ответную проушину.

Процесс деактивации (снятия с охраны): Водитель вставляет ключ в личинку, поворачивает его в исходное положение. Ригель втягивается, освобождая рычаг КПП или его механизм, позволяя переключать передачи.

Типы по способу блокировки:

Прямая блокировка рычага: Ригель фиксирует сам рычаг КПП в салоне.
Блокировка тяг/кулисы: Ригель блокирует тяги привода КПП под обшивкой, что скрывает место блокировки.

Преимущества: Высокая надежность как физического барьера, независимость от электроники и источников питания, простота использования, визуальный фактор сдерживания для угонщика.

Недостатки: Необходимость ежедневного ручного использования ключа, ограничение выбора положения рычага для блокировки, потенциальная сложность скрытного монтажа на некоторых моделях авто.

Критерии выбора: Уровень взломостойкости замка и корпуса, тип и надежность крепления, совместимость с конкретной моделью автомобиля, репутация производителя.

Фотографии: Наглядно демонстрируют внешний вид типовых блокираторов (цилиндрические, коробчатые), место установки (под обшивкой тоннеля или непосредственно на рычаге), замковую часть, выдвинутый ригель и ответную проушину, а также процесс взаимодействия ригеля с механизмом КПП.

Список источников

Информационные материалы

Техническая документация производителей блокираторов коробки передач
Учебные пособия по устройству автомобиля (разделы трансмиссии и систем безопасности)
Специализированные автомобильные журналы и статьи по противоугонным системам
Инструкции по эксплуатации и монтажу блокираторов КПП
Энциклопедические справочники по автомобильным компонентам
Официальные сайты разработчиков автосигнализаций и блокирующих устройств
ГОСТы и отраслевые стандарты, регламентирующие требования к противоугонным системам
