Ошибка Р1602 - причины, расшифровка, устранение

Статья обновлена: 18.08.2025

Ошибка Р1602 является специфичным диагностическим кодом, фиксируемым в электронных системах управления современных автомобилей.

Данный код указывает на сбой или отсутствие питания в цепи модуля управления двигателем (ECM), что может привести к некорректной работе силового агрегата.

В статье детально рассмотрены расшифровка кода Р1602, типичные причины его возникновения, а также проверенные методики диагностики и устранения неисправности.

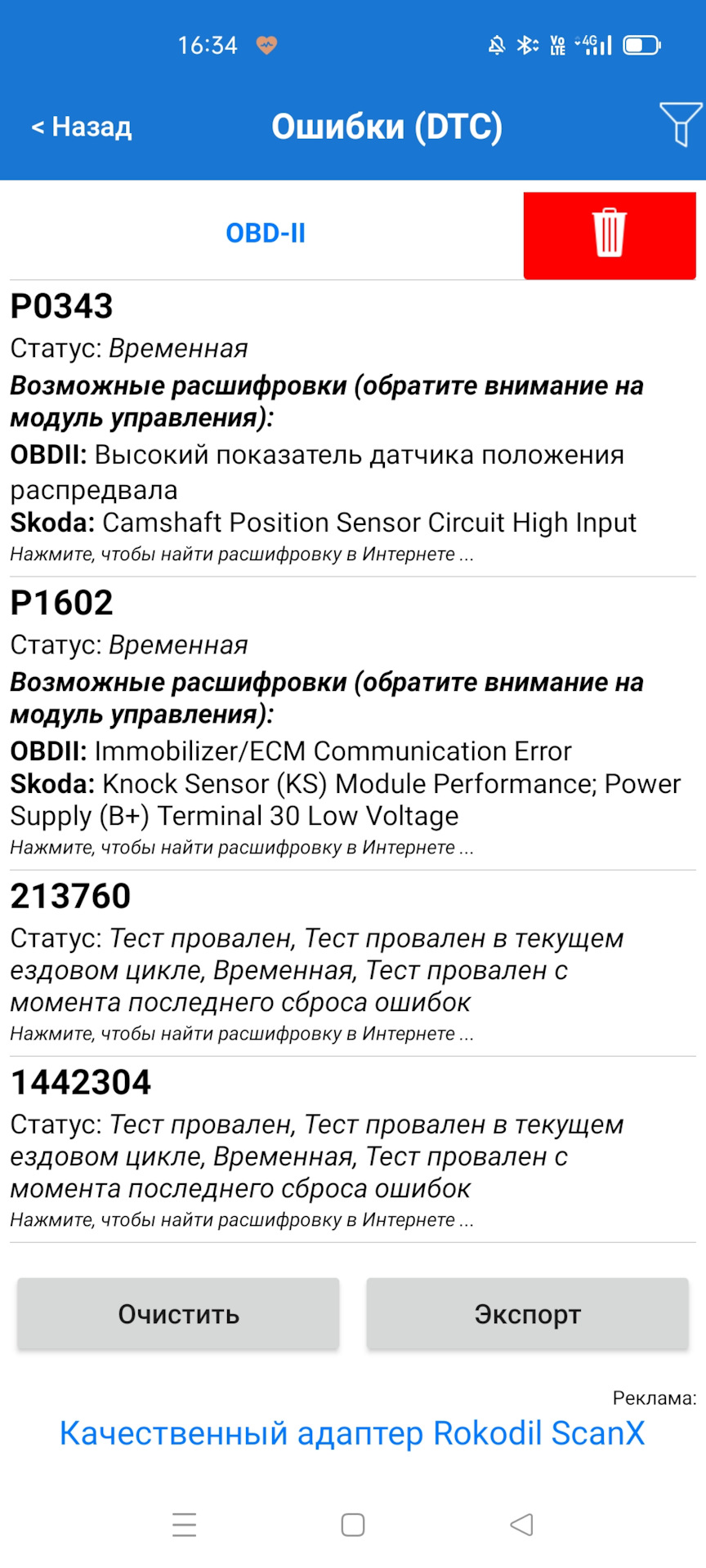

Как интерпретировать код P1602 сканером OBD-II

После подключения сканера OBD-II к диагностическому разъему автомобиля (обычно расположенному под рулевой колонкой) и запуска процедуры сканирования, устройство отобразит код P1602 в общем списке обнаруженных ошибок. На экране прибора код будет показан в формате P1602, где литера «P» указывает на неисправность в трансмиссии, а цифровой идентификатор 1602 соответствует конкретной проблеме.

Современные сканеры дополняют код кратким описанием на русском языке, например: "Недостаточное напряжение аккумулятора контроллера коробки передач" или "Low Battery Voltage in TCM Circuit". Рядом отображается статус ошибки: Active (активная, влияет на работу авто сейчас), Pending (возникшая в последнем цикле диагностики) или Stored (сохраненная в памяти).

Ключевые данные для анализа

Для точной интерпретации выполните следующие действия в меню сканера:

1. Перейдите в раздел Freeze Frame Data (стоп-кадр) для просмотра условий при которых зафиксирована ошибка:
   • Напряжение АКБ в момент возникновения
   • Обороты двигателя
   • Температура охлаждающей жидкости
2. Проверьте статус мониторов готовности (I/M Readiness) – если тест TCM не завершен, проблема может быть неактуальна.
3. Используйте функцию Live Data для отслеживания текущего напряжения:

   Параметр	Нормальное значение
   TCM Power Supply Voltage	13.5–14.8V при работающем двигателе
   Ignition Voltage	≥12V при включенном зажигании

Если сканер показывает статус Active и напряжение в реальном времени ниже 12В – проверьте цепь питания TCM. При статусе Stored и нормальных текущих значениях вероятны временные сбои (плохой контакт, разряд АКБ).

Связь ошибки P1602 с иммобилайзером автомобиля

Ошибка P1602 напрямую связана с некорректной работой или сбоями в системе иммобилайзера, являющегося ключевым компонентом противоугонной защиты. Данный код указывает на отсутствие или неверный сигнал от блока управления иммобилайзера (ECU immobilizer) к основному электронному блоку управления двигателем (ECM). Без подтверждения "разрешения запуска" от иммобилайзера ECM блокирует работу силового агрегата.

Иммобилайзер выполняет функцию электронного "ключа", идентифицируя владельца через чип в метке или самом ключе зажигания. Если ECM не получает от него корректный цифровой код (например, из-за проблем с синхронизацией, повреждения антенны считывателя или неисправности самого модуля), активируется защитный режим – двигатель глохнет или не запускается, а в памяти фиксируется P1602.

Основные причины сбоя связи

• Неисправность ключа/метки: Разряженный элемент питания, повреждение чипа транспондера, механические дефекты.
• Повреждение антенны считывателя: Обрыв проводов, смещение кольца вокруг замка зажигания, окисление контактов.
• Сбой программного обеспечения: Ошибки синхронизации между ECM и иммобилайзером после смены АКБ или скачка напряжения.
• Аппаратная поломка модулей: Выход из строя блока иммобилайзера или повреждение проводки между ECM и иммобилайзером.

Этапы диагностики и устранения

1. Проверка ключей: Использовать запасной ключ, заменить батарейку в метке.
2. Диагностика антенны: Осмотр целостности проводов и контактов возле замка зажигания, замер сопротивления мультиметром.
3. Сканирование ошибок: Анализ кодов неисправностей в модулях иммобилайзера и ECM с помощью диагностического сканера.
4. Переобучение ключей: Выполнение процедуры "регистрации" ключей через сервисное ПО (требует спецоборудования).
5. Ремонт/замена компонентов: Устранение обрывов проводки, замена антенны или блока иммобилайзера.

Компонент	Симптомы при P1602	Метод проверки
Ключ с чипом	Двигатель заводится и глохнет через 2-3 сек, индикатор иммобилайзера мигает	Тест с другим ключом, замена батареи
Антенна считывателя	Нет реакции на ключ, ошибки связи в диагностике	Визуальный осмотр, проверка сопротивления (обычно 5-15 Ом)
Проводка	Прерывистый запуск двигателя	Прозвон цепей между иммобилайзером и ECM

Распространенные симптомы при активации P1602

При появлении ошибки P1602 водитель может столкнуться с одним или несколькими характерными признаками, указывающими на проблемы в системе управления дроссельной заслонкой. Эти симптомы проявляются как в поведении автомобиля, так и через сигналы на приборной панели.

Наиболее типичные проявления связаны с некорректной работой двигателя и электронных систем контроля. Владельцу важно распознать их для своевременного устранения неисправности.

Ключевые признаки неисправности

• Активация аварийного режима двигателя (Limp mode):
  Обороты ограничиваются 1500-2500 об/мин, пропадает реакция на педаль акселератора.
• Самопроизвольное изменение холостого хода:
  Плавание оборотов (800-1500 об/мин), нестабильная работа на нейтральной передаче.
• Загорание контрольных ламп:
  Индикаторы Check Engine, ESP/ASR и желтый значок дросселя одновременно.

Симптом	Последствия для управления
Рывки при разгоне	Потеря мощности, провалы при нажатии газа
Затрудненный запуск	Необходимость многократного прокручивания стартера
Самостоятельное повышение оборотов	Неконтролируемый разгон без нажатия педали

1. Отказ адаптации дросселя – блок управления не может запомнить крайние положения заслонки после замены АКБ.
2. Потеря связи между контроллерами ЭСУД и педалью газа – проявляется как отсутствие реакции на акселератор.

Основные причины появления кода P1602

Данный код диагностики указывает на несоответствие между фактической скоростью вращения коленчатого вала и расчетными значениями, хранящимися в памяти контроллера ЭСУД. Система фиксирует отклонение при сравнении оборотов двигателя с эталонными параметрами калибровочных таблиц.

Контроллер интерпретирует это как сбой процедуры самотестирования или потерю исходных заводских настроек. Ошибка активируется при невозможности верифицировать корректность работы системы управления двигателем.

Ключевые источники неисправности

• Сбой энергозависимой памяти ЭБУ – Потеря адаптаций или калибровочных данных из-за:
  • Разряда/неисправности аккумулятора
  • Некорректного отключения клемм при запущенном двигателе
  • Механического повреждения блока управления
• Проблемы с цепью питания ЭБУ – Нестабильное напряжение:
  • Окисление клемм аккумулятора
  • Повреждение проводов массы
  • Неисправность генератора
• Программные сбои – Повреждение ПО контроллера после:
  • Неудачной перепрошивки
  • Электростатического разряда
  • Короткого замыкания в бортовой сети
• Физическая неисправность ЭБУ – Внутренние повреждения:
  • Перегрев микросхем
  • Коррозия контактов
  • Дефекты процессора или памяти

Проблемы с питанием модуля иммобилайзера

Низкое напряжение или полное отсутствие питания на модуле иммобилайзера напрямую провоцирует ошибку P1602. Блок управления двигателем (ЭБУ) фиксирует сбой связи с иммобилайзером, интерпретируя это как нарушение защиты от угона. Даже кратковременные просадки напряжения способны вызвать сбой в обмене данными между модулями.

Нестабильное электропитание иммобилайзера часто возникает из-за повреждения проводки, окисления контактов или неисправностей смежных элементов цепи. Поскольку иммобилайзер является критически важным для запуска двигателя, любые перебои в его работе приводят к блокировке топливного насоса или системы зажигания, сопровождаясь индикацией P1602 на сканере.

Основные причины и методы устранения

Типичные источники проблем с питанием:

• Обрыв или повреждение проводов в цепи питания иммобилайзера. Решение: Проверить целостность проводки мультиметром, устранить обрывы.
• Окисление контактов в разъемах модуля иммобилайзера, ЭБУ, реле. Решение: Очистить контакты от коррозии, обработать антиокислителем.
• Неисправное реле или предохранитель цепи питания. Решение: Проверить предохранитель (обычно в монтажном блоке салона), заменить реле при подозрении на нестабильную работу.
• Короткое замыкание на массу в силовых проводах. Решение: Провести диагностику сопротивления изоляции, локализовать и устранить КЗ.

Алгоритм диагностики:

1. Проверить напряжение на клеммах АКБ (должно быть 12.4-14.7V при работе ДВС).
2. Измерить напряжение на контактах питания иммобилайзера (сверяясь с электросхемой авто).
3. Протестировать цепь "массы" модуля на сопротивление (норма: 0-0.5 Ом).
4. Провести визуальный осмотр разъемов и проводов на предмет повреждений.

Симптом	Вероятная причина	Действие
Напряжение на иммобилайзере < 11V	Просадка из-за неисправного генератора	Проверить генератор, заменить регулятор напряжения
Полное отсутствие "+12V"	Сгоревший предохранитель, обрыв	Заменить предохранитель, прозвонить цепь
Периодическое исчезновение ошибки	Плохой контакт в разъеме	Зачистить клеммы, подтянуть фиксаторы

Обрыв проводки к блоку управления двигателем (ЭБУ)

Обрыв проводки между ЭБУ и аккумулятором – одна из ключевых причин ошибки P1602. Эта цепь отвечает за стабильное питание контроллера при выключенном зажигании, необходимое для сохранения адаптаций, кодов неисправностей и корректного хода часов. Нарушение соединения лишает модуль возможности поддерживать требуемое напряжение в режиме ожидания.

Симптоматика проявляется в сбросе трипометра, обнулении настроек климат-контроля или аудиосистемы после остановки двигателя. При активации зажигания ЭБУ фиксирует факт перебоя питания и регистрирует P1602 как свидетельство несоответствия напряжения в цепи резервного питания номинальным параметрам.

Типичные причины и диагностика

Основные источники проблемы:

• Коррозия клемм – окисление контактов на АКБ или колодке ЭБУ из-за влаги/реагентов
• Перелом проводов – повреждение изоляции и жил в зонах перегибов (возле аккумулятора, в гофре рулевой колонки)
• Некачественный ремонт – нарушение целостности цепи после вмешательств в электропроводку
• Грызуны – механическое перегрызание проводов в подкапотном пространстве

Алгоритм устранения

1. Визуальный осмотр – проверить целостность провода от "+" АКБ до ЭБУ, состояние клемм и предохранителя цепи
2. Прозвон мультиметром – замерить сопротивление на участках цепи (норма: 0-0.5 Ом)
3. Тест напряжения – убедиться в наличии 12V на контакте резервного питания ЭБУ при выключенном зажигании
4. Локализация повреждения – методом пошаговой проверки сегментов кабеля

Этап ремонта	Действия
Очистка контактов	Удаление окислов с клемм АКБ и разъема ЭБУ
Восстановление провода	Зачистка, пайка или обжим поврежденного участка с термоусадкой
Замена компонентов	Установка нового провода/предохранителя при критичных повреждениях
Проверка	Стирание ошибки сканером и контроль отсутствия P1602 после цикла "зажигание ВКЛ/ВЫКЛ"

Важно: При замене провода использовать кабель с идентичным сечением! Недостаточное сечение вызовет падение напряжения и повторное возникновение ошибки.

Короткое замыкание в цепи CAN-шины

Короткое замыкание в CAN-шине возникает при физическом контакте между проводами CAN-High и CAN-Low или при замыкании одного из них на массу/плюс. Это нарушает дифференциальный сигнал, блокируя обмен данными между электронными блоками управления (ЭБУ).

Система фиксирует ошибку Р1602, указывающую на критический сбой в коммуникационной сети автомобиля. Отсутствие корректного обмена информацией между модулями приводит к некорректной работе систем (двигатель, АБС, подушки безопасности и т.д.) или переходу в аварийный режим.

Типы и симптомы замыканий

Распространенные виды КЗ:

• CAN-H на CAN-L – прямой контакт проводов шины.
• CAN-H/L на +12В – замыкание на питание.
• CAN-H/L на массу – повреждение изоляции о кузов.
• Внутреннее КЗ в ЭБУ – неисправность контроллера.

Характерные признаки:

• Одновременное появление множества ошибок связи.
• Отказ систем, использующих CAN (одометр, климат-контроль).
• Затрудненный запуск двигателя или переход в аварийный режим.
• Отсутствие связи диагностического оборудования с ЭБУ.

Поиск и устранение неисправности

Этапы диагностики:

1. Проверка сопротивления: Отсоедините АКБ и замерьте сопротивление между CAN-H и CAN-L (должно быть 60–120 Ом для сети с двумя терминаторами).
2. Проверка на КЗ с массой/плюсом: Прозвоните каждый провод CAN на кузов и +12В. Сопротивление должно быть бесконечным.
3. Поэтапное отключение ЭБУ: Последовательно отключайте модули для выявления неисправного узла.
4. Анализ осциллографом: Проверьте форму сигнала на шине – при КЗ амплитуда близка к нулю.

Способы ремонта:

Причина	Решение
Повреждение изоляции проводов	Замена участка кабеля, изоляция термоусадкой
Перетертость жгута в зонах трения (двери, сиденья)	Восстановление проводки, фиксация жгута
Коррозия/загрязнение разъемов	Очистка контактов, обработка антикорром
Выход из строя ЭБУ	Замена контроллера

Важно! После ремонта очистите память ошибок сканером. Проверьте работоспособность всех систем. При сохранении ошибки Р1602 ищите дополнительные точки повреждения – КЗ часто возникает в нескольких местах одновременно.

Сбои в работе противоугонной системы

Ошибка P1602 напрямую связана с неполадками в работе иммобилайзера или штатной противоугонной системы автомобиля. ЭБУ двигателя фиксирует нарушение обмена данными между модулями защиты, блокируя запуск силового агрегата в целях безопасности.

Данный код указывает на отсутствие корректного сигнала от иммобилайзера при попытке запуска двигателя. Система интерпретирует это как потенциальную угонную попытку или критический сбой в цепи распознавания ключа.

Основные причины возникновения P1602

Ключевые факторы, провоцирующие ошибку:

• Неисправность чипа транспондера в ключе зажигания (повреждение, размагничивание, севшая батарейка в ключах с дистанционным управлением).
• Повреждение антенны иммобилайзера (расположена вокруг замка зажигания), её обрыв или окисление контактов.
• Сбои в блоке управления иммобилайзером (Immobilizer Control Unit) – внутренние поломки, попадание влаги, коррозия.
• Нарушение целостности проводки между иммобилайзером, ЭБУ двигателя и замком зажигания (перетёртые провода, плохой контакт в разъёмах, коррозия).
• Сбой синхронизации ключа с иммобилайзером после замены ЭБУ, аккумулятора или снятия клемм.
• Несовместимость или некорректное программирование нового ключа или ЭБУ.

Способы устранения ошибки P1602

Порядок диагностики и ремонта:

1. Проверка ключа: Попробуйте запасной ключ. Если двигатель запускается – проблема в основном ключе (требуется перепрограммирование или замена чипа).
2. Диагностика антенны иммобилайзера: Визуальный осмотр на предмет повреждений, проверка сопротивления и целостности проводки мультиметром.
3. Сканирование ошибок в иммобилайзере: Используйте специализированный сканер, поддерживающий работу с модулем IMMO. Это поможет точно локализовать неисправность.
4. Осмотр разъёмов и проводки: Проверьте разъёмы иммобилайзера, ЭБУ и антенны на коррозию, загрязнения, надёжность фиксации. "Прозвоните" провода на обрыв и КЗ.
5. Перепрограммирование (адаптация) ключа: Требуется при потере синхронизации или добавлении нового ключа. Выполняется через дилерское оборудование или спец. софт.
6. Замена неисправных компонентов: Установка новой антенны иммобилайзера, ремонт/замена блока управления иммобилайзера или ЭБУ двигателя (с обязательным перепрограммированием).

Важно: Работы, связанные с перепрограммированием иммобилайзера или заменой ЭБУ, требуют наличия PIN-кода от автомобиля и профессионального оборудования. Самостоятельные попытки без должных знаний и инструментов могут привести к полной блокировке системы.

Физические повреждения электропроводки

Физические повреждения проводки являются одной из критических причин возникновения ошибки Р1602 (низкое напряжение в цепи зарядки АКБ). Нарушение целостности проводов, разъёмов или контактов приводит к увеличению сопротивления, падению напряжения и сбоям в передаче данных между генератором, аккумулятором и ЭБУ.

Повреждения чаще всего локализуются в уязвимых зонах: возле движущихся элементов двигателя (ремень ГРМ, шкивы), участках с перегибами (возле аккумуляторной клеммы, корпуса генератора), а также в местах контакта с горячими поверхностями или острыми кромками кузова. Коррозия в точках соединений усугубляет проблему.

Типичные повреждения и методы устранения

Распространённые дефекты:

• Перетёртая изоляция или обрыв проводов из-за вибрации
• Окисление, коррозия или оплавление клемм аккумулятора/генератора
• Деформация разъёмов датчиков (особенно на генераторе)
• Замыкание на массу через повреждённую изоляцию

Процедура диагностики и ремонта:

1. Визуально осмотреть трассу проводов от генератора к АКБ и ЭБУ, уделяя внимание зонам трения
2. Проверить плотность прилегания и чистоту клемм (очистить от окислов щёткой)
3. Протестировать мультиметром сопротивление цепи «генератор-АКБ» (норма: 0.2–0.5 Ом)
4. Заменить повреждённые участки кабеля с обязательной термоизоляцией вблизи горячих узлов
5. Закрепить проводку пластиковыми хомутами, исключая контакт с подвижными элементами

Повреждённый элемент	Признак неисправности	Способ восстановления
Колодка генератора	Плавление пластика, сажа на контактах	Замена разъёма с обжимом новых контактов
Плюсовой кабель АКБ	Вздутие изоляции, потемнение меди	Установка кабеля аналогичного сечения
Клемма массы	Зелёный налёт, люфт на болте	Зачистка точки крепления кузова/двигателя

Окисление контактов разъёмов иммобилайзера

Окисление контактных групп в разъёмах иммобилайзера напрямую влияет на качество передачи сигнала между блоком управления двигателем (ЭБУ) и самой противоугонной системой. Образование окисных плёнок, коррозии или загрязнений на металлических поверхностях контактов создаёт высокое переходное сопротивление.

Это нарушает стабильность обмена данными, приводя к сбоям в распознавании ключа или проверке кода иммобилайзера. ЭБУ интерпретирует отсутствие корректного подтверждения от иммобилайзера как неисправность в цепи связи, что провоцирует запись ошибки P1602 и блокировку запуска двигателя.

Причины окисления и последствия

• Влага и реагенты: Попадание воды, дорожной соли или технических жидкостей в зону расположения разъёмов (часто под торпедой, за панелью приборов или в районе замка зажигания).
• Плохой контакт/вибрация: Неплотно защёлкнутый разъём вызывает микровибрации, ускоряющие разрушение контактной поверхности и окисление.
• Электрохимическая коррозия: Возникает при контакте разнородных металлов (например, медных контактов и стальных клемм) в присутствии электролита (влаги).
• Последствия: Прерывистый сигнал, потеря связи между ЭБУ и иммобилайзером, невозможность запуска двигателя, мигание лампы иммобилайзера на панели.

Способы устранения

1. Локализация разъёмов: Найти разъёмы иммобилайзера (основной блок, антенну считывателя вокруг замка зажигания, разъём ЭБУ). Схемы расположения ищутся в руководстве по ремонту конкретной модели авто.
2. Визуальный осмотр и чистка:
   • Отсоединить аккумулятор.
   • Аккуратно разъединить коннекторы.
   • Осмотреть контакты на предмет зеленоватого или белого налёта, потемнений, следов коррозии.
   • Очистить контакты специальным средством для чистки электроразъёмов (Contact Cleaner), изопропиловым спиртом или ластиком (механически, без усилий).
   • Высушить сжатым воздухом или естественным путём.
3. Проверка плотности соединения: Убедиться, что разъёмы защёлкнуты до характерного щелчка, контакты не разогнуты.
4. Обработка защитным составом: После чистки и просушки нанести тонкий слой токопроводящей смазки или стабилизатора контактов для предотвращения повторного окисления.
5. Проверка и сброс ошибки: Подключить АКБ, запустить двигатель. Считать ошибки сканером и стереть код P1602, если проблема устранена.

Критерий	Незначительное окисление	Сильное окисление/Коррозия
Внешний вид контактов	Лёгкое потемнение, матовость	Зеленый/белый налёт, отслоение металла
Восстановление	Чистка обычно эффективна	Может потребоваться замена клемм/разъёма
Шанс успешного устранения P1602	Высокий	Средний/Низкий (риск повреждения контакта)

Важно: При сильной коррозии, когда контактная площадка разрушена, чистка не поможет – потребуется замена повреждённых клемм разъёма или всего коннектора целиком. Если после процедур ошибка P1602 возвращается, необходима углублённая диагностика проводки и самих блоков иммобилайзера и ЭБУ.

Программные сбои в электронике ЭБУ

Ошибка Р1602 напрямую связана с нарушениями в работе программного обеспечения электронного блока управления. Эти сбои возникают при некорректном взаимодействии между микропрограммами ЭБУ и смежных модулей, что приводит к потере связи или сбоям в обмене данными.

Программные ошибки могут проявляться как единичные события после внешних воздействий или как постоянные неисправности из-за повреждения ПО. Критичными последствиями становятся нарушение синхронизации систем двигателя, ложные сигналы о неисправностях и некорректная адаптация параметров.

Распространённые причины сбоев

Основные источники программных неполадок:

• Сбои при обновлении ПО:
  Прерванная перепрошивка ЭБУ, установка несовместимой версии ПО
• Конфликты программного кода:
  Ошибки в алгоритмах взаимодействия с иммобилайзером или АКПП
• Повреждение памяти ЭБУ:
  Сбойные сектора EEPROM, перезапись калибровочных данных
• Ошибки CAN-шины:
  Некорректные команды от других блоков (ABS, SRS, BCM)

Методы устранения

Порядок действий для решения проблем:

1. Перезагрузка системы: Снять клемму АКБ на 15 минут для сброса временных ошибок
2. Диагностика связи: Проверить качество обмена данными между ЭБУ через сканер
3. Перепрошивка блока: Обновление ПО до актуальной версии через дилерское оборудование
4. Аппаратный ремонт: Замена EEPROM или полная перепайка чипа памяти при физических повреждениях

Важно: После программного ремонта обязательна калибровка датчиков и адаптация исполнительных механизмов через сервисные утилиты.

Неисправность реле иммобилайзера

Ошибка P1602 напрямую связана с цепью управления иммобилайзером, где реле играет ключевую роль в подаче питания на блок управления двигателем (ЭБУ). При неисправности этого реле система безопасности автомобиля не получает подтверждения идентификации ключа, что блокирует запуск силового агрегата.

Отказ реле иммобилайзера проявляется не только кодом P1602, но и характерными симптомами: стартер работает, но двигатель не запускается, на панели приборов мигает индикатор ключа или иммобилайзера, а диагностическое оборудование показывает отсутствие связи с ЭБУ.

Типичные причины и решения

Основные источники проблемы и методы их устранения:

Причина неисправности	Способ устранения
Окисление контактов реле	Чистка контактных групп, обработка антикоррозийным спреем
Механическое залипание реле	Замена реле иммобилайзера на оригинальное
Обрыв проводки в цепи управления	Прозвонка мультиметром, восстановление поврежденных проводов
Короткое замыкание на массу	Поиск участка КЗ с помощью тестера, изоляция проводов
Некорректное напряжение питания	Проверка предохранителей (обычно F10, F34), тест АКБ

Важные нюансы диагностики:

• Перед заменой реле проверьте состояние разъемов – часто помогает переподключение колодки
• При сбросе ошибки сканером она возвращается через 2-3 цикла запуска при сохраняющейся неполадке
• На автомобилях с системой Push-Start дополнительно диагностируйте антенну ключа

После ремонта обязательна процедура повторного обучения иммобилайзера через сервисное ПО. Если проблема сохраняется, требуется углубленная проверка цепей CAN-шины и диагностика самого ЭБУ иммобилайзера.

Некорректное перепрограммирование ключей

Ошибка P1602 часто возникает при сбоях в процессе перепрограммирования иммобилайзера автомобиля после замены или добавления ключей зажигания. Неправильная синхронизация электронных компонентов системы противоугона приводит к конфликту между блоком управления двигателем (ЭБУ) и модулем иммобилайзера, что блокирует запуск мотора.

Типичные причины включают использование несовместимого оборудования для программирования, прерывание процедуры (например, отключение питания), попытки активации ключей с повреждёнными чипами или превышение лимита записанных в память транспондеров. Симптомы проявляются как отказ двигателя заводиться при горящем индикаторе иммобилайзера, иногда сопровождаясь сообщениями «Key not recognized» или «Security warning».

Способы устранения

1. Повторная инициализация: Выполните процедуру перепрограммирования заново с соблюдением всех этапов:
   • Убедитесь в заряженности АКБ и стабильном напряжении
   • Используйте оригинальные диагностические сканеры (например, Launch, Autocom)
   • Примените корректные PIN-коды иммобилайзера
2. Сброс ошибки: После успешного программирования:
   • Удалите код P1602 через OBD-II разъём
   • Выполните адаптацию ключей (для Volkswagen/Audi: функция «Adaptation-21» в VCDS)
3. Аппаратные проверки:
   • Протестируйте чип ключа на совместимость с иммобилайзером
   • Замените батарейку в брелоке (при наличии)
   • Проверьте антенну считывателя вокруг замка зажигания

При повторяющихся сбоях требуется диагностика CAN-шины: обрыв проводов или коррозия разъёмов между ЭБУ и иммобилайзером могут имитировать ошибки программирования. Для некоторых моделей (Opel, Ford) обязательна калибровка часов реального времени модуля безопасности перед регистрацией ключей.

Ошибки после замены автомобильного аккумулятора

Ошибки после замены аккумулятора возникают из-за полного обесточивания электронных систем автомобиля. При отключении клемм сбрасывается питание ЭБУ (электронного блока управления), что приводит к стиранию адаптивных параметров и временным сбоям в работе бортовых модулей.

Распространенные причины включают нарушение процедуры замены (например, отсутствие резервного питания), разрядку нового аккумулятора, повреждение проводки или коррозию контактов. Некоторые ошибки исчезают после нескольких циклов запуска двигателя, другие требуют ручного сброса или переобучения систем.

Типичные ошибки и решения

Ошибка P1602 (Loss of KAM Power):

• Расшифровка: Потеря питания энергонезависимой памяти (Keep Alive Memory) ЭБУ двигателя.
• Причины: Обрыв питания при замене аккумулятора, низкое напряжение, плохой контакт клемм.
• Устранение:
  1. Проверить надежность крепления клемм и напряжение АКБ (12.6В+).
  2. Сделать 5-10 циклов "запуск-поездка-остановка" для автоадаптации.
  3. Стереть ошибку сканером OBD-II после подтверждения исправности системы.

Другие частые ошибки:

Ошибка	Система	Решение
U0140, B2799	Иммобилайзер	Перепривязать ключи через сервисное оборудование
C1510, C1610	ESP/ABS	Выполнить калибровку датчиков (рулевой угол, G-сенсор)
B2100, U2100	CAN-шина	Проверить целостность проводки, перезагрузить ЭБУ

Профилактика: При замене АКБ используйте бустер питания для сохранения напряжения в бортовой сети. После установки выполните базовые адаптации: холостой ход (3-5 минут без нагрузки), электроусилитель руля (повороты руля до упора влево/вправо), автоматические стеклоподъемники (полное открытие/закрытие с удержанием кнопки 5 сек).

Последствия установки неоригинальной сигнализации

Установка несертифицированных охранных систем нарушает целостность электропроводки и штатных протоколов обмена данными между блоками управления. Неправильная интеграция создаёт конфликты в работе иммобилайзера, ЭБУ двигателя и CAN-шины, так как сторонние модули часто используют примитивные методы обхода заводской защиты.

Некорректные сигналы от неоригинальной сигнализации воспринимаются контроллерами как попытка угона или критический сбой. Это провоцирует постоянную блокировку топливного насоса, ложные ошибки вроде Р1602 (нарушение связи иммобилайзера), хаотичное отключение стартера и переход автомобиля в аварийный режим при движении.

Ключевые риски и технические осложнения

Основные проблемы, возникающие из-за нештатных охранных систем:

• Постоянные сбои CAN-шины: ЭБУ фиксирует ошибки серии U0xxx из-за электрических помех и некорректных сигналов
• Разряд АКБ: скрытые утечки тока через неотключаемые модули сигнализации
• Блокировка запуска двигателя: конфликт иммобилайзера с дублирующими противоугонными системами

Тип последствия	Примеры ошибок	Эффект для автомобиля
Электрические нарушения	P0562 (низкое напряжение), P1602	Самопроизвольная активация "аварийки", отказ ЭУР
Коммуникационные сбои	U0100 (потеря связи с ЭБУ), B3031	Отключение ABS, неработоспособность стеклоподъёмников

Диагностические сложности: Ошибки типа Р1602 проявляются хаотично, а их коды автоматически стираются после перезапуска двигателя. Мастера вынуждены проводить многочасовые тесты цепей и мониторинг CAN-трафика для обнаружения паразитных сигналов от неоригинальных модулей.

Решение требует полного демонтажа сторонней сигнализации, восстановления заводской проводки и перепрошивки ЭБУ для сброса блокировок. В 40% случаев дополнительно заменяют повреждённые предохранители и реле энергоёмких систем.

Диагностика цепи питания иммобилайзера мультиметром

Проверка напряжения питания – первый этап диагностики иммобилайзера при ошибке Р1602. Отключите разъем блока управления иммобилайзером, соблюдая меры предосторожности (зажигание выключено, минусовая клемма АКБ снята). Найдите в технической документации автомобиля распиновку разъема, идентифицируйте контакты постоянного "+" (обычно от предохранителя) и "массы".

Подключите черный щуп мультиметра к надежной "массе" кузова или АКБ. Включите зажигание. Красным щупом последовательно проверьте напряжение на контакте постоянного "+" (должно соответствовать напряжению АКБ ~12В) и контакте питания при включенном зажигании (IGN). Отсутствие напряжения укажет на обрыв цепи, перегоревший предохранитель или неисправность реле.

Алгоритм проверки целостности цепи

1. Проверка предохранителя: Используйте мультиметр в режиме прозвонки. Снимите соответствующий предохранитель (указан в мануале), подключите щупы к его контактам – звуковой сигнал подтвердит исправность.
2. Проверка "массы": Переключите мультиметр в режим измерения сопротивления (Ω). Подключите один щуп к контакту "массы" на разъеме иммобилайзера, второй – к кузову/АКБ(-). Показания близкие к 0 Ом означают хороший контакт.
3. Поиск обрыва: При отсутствии питания проверьте целостность проводов:
   • Один щуп – на выходе предохранителя, второй – на контакте питания в разъеме иммобилайзера (режим прозвонки).
   • Отсутствие сигнала укажет на обрыв между этими точками.

Важно: Перед началом работ убедитесь в заряженности АКБ. Используйте точную схему электропроводки вашей модели авто. Если цепь питания исправна, проблема может заключаться в самом блоке иммобилайзера или CAN-шине.

Проверка целостности проводов CAN-интерфейса

Повреждение проводки CAN-шины – частая причина ошибки Р1602, нарушающая обмен данными между электронными блоками управления. Механические дефекты (переломы, перетирание изоляции) или коррозия контактов приводят к обрыву цепи или короткому замыканию. Визуальный осмотр трассы прокладки жгута обязателен: проверьте участки возле разъемов, точки пересечения с кузовными элементами, зоны подвижных соединений (например, возле рулевой колонки).

Используйте мультиметр для базовой диагностики: измерьте сопротивление между проводами CAN-High и CAN-Low на отключенном разъеме (норма – 60-120 Ом, в зависимости от топологии сети). Отклонение указывает на обрыв (∞ Ом) или КЗ (≈0 Ом). Проверьте сопротивление экранирующей оплетки на «массу» – значение должно превышать 1 МОм. Анализ напряжения: при включенном зажигании CAN-H – 2.5-3.5 В, CAN-L – 1.5-2.5 В относительно «минуса» АКБ.

Этапы углубленной диагностики

1. Отключение модулей: Снимите по очереди разъемы с каждого ECU в сети. Если сопротивление приходит в норму – неисправен отключенный блок.
2. Проверка волнового сопротивления: Осциллографом оцените форму сигналов. Искажения (завалы фронтов, шумы) указывают на повреждение кабеля.
3. Тест изоляции: Мегаомметром проверьте пробой между:
   • CAN-H и «массой»
   • CAN-L и «массой»
   • CAN-H и CAN-L

Параметр	Нормальное значение	Признак неисправности
Сопротивление (CAN-H – CAN-L)	60-120 Ом	<50 Ом или >130 Ом
Напряжение CAN-H	2.5-3.5 В	<2 В или ≈12 В
Напряжение CAN-L	1.5-2.5 В	>3 В или ≈0 В
Сопротивление экрана	>1 МОм	<100 кОм

Важно: При замене проводов используйте только витую пару с экраном (сечением не менее 0.35 мм²). Скрутка снижает помехи, а экран заземляется строго в одной точке (обычно у диагностического разъема). После ремонта очистите ошибку сканером и убедитесь в отсутствии повторного возникновения Р1602.

Тестирование сопротивления на контактах ЭБУ

Проверка сопротивления на разъёме ЭБУ позволяет выявить скрытые проблемы проводки и контактов, провоцирующие ошибку Р1602. Этот этап диагностики требует точного соблюдения методики и корректных эталонных значений для конкретной модели автомобиля.

Перед тестированием обязательно отсоедините разъём от блока управления и снимите клемму с аккумулятора. Убедитесь в отсутствии влаги или окислов на контактах. Используйте мультиметр в режиме омметра с минимальным шагом 0.1 Ом для получения точных данных.

Методика проверки

Последовательность действий при замерах:

1. Подготовка схемы распиновки: Найдите документацию к ЭБУ вашего авто. Определите тестируемые контакты питания (например, +12V от АКБ) и массы.
2. Проверка "массовых" цепей: Установите щуп мультиметра на кузов авто (чистый металл), вторым щупом коснитесь контактов массы разъёма ЭБУ. Норма: 0.1–0.5 Ом.
3. Тест цепей питания: Замерьте сопротивление между контактом +12V на разъёме ЭБУ и плюсовой клеммой АКБ. Допустимое значение: до 1.5 Ом.
4. Диагностика сигнальных линий: Сравните сопротивление соседних контактов шин CAN (CAN-High и CAN-Low) с номиналом из техдокументации. Отклонение >10% указывает на обрыв.

Тип цепи	Контрольные точки	Нормальное сопротивление
Масса (GND)	Контакт разъёма – кузов авто	0.1–0.5 Ом
Питание (+B)	Контакт разъёма – +АКБ	0.2–1.5 Ом
CAN-шина	CAN-H – CAN-L	50–65 Ом (зависит от авто)

Критичные отклонения: Показания выше 2 Ом на силовых цепях или обрыв (∞ Ом) сигнальных линий требуют проверки:

• Целостности проводов (скрутки, переломы)
• Коррозии клемм (очистка контактов WD-40)
• Состояния промежуточных разъёмов

При обнаружении высокого сопротивления прозвоните участок цепи с нагрузкой (лампочка 21W), имитирующей ток ЭБУ. Это исключит ложные показания из-за поверхностной очистки контактов.

Анализ ошибок в смежных системах автомобиля

Ошибка P1602 (неисправность контроллера ECM/PCM) часто проявляется как следствие сбоев в системах, косвенно связанных с управляющей электроникой. Необходимо проверить цепи, которые могут влиять на питание или обмен данными между модулями, даже если их коды не сохранены в памяти ЭБУ. Особое внимание уделяется системам с общими шинами питания или коммуникации.

Паразитные напряжения или скачки в бортовой сети способны имитировать программный сбой ECM. Короткие замыкания в датчиках (например, ДПДЗ или ДМРВ) или исполнительных механизмах (форсунки, катушки зажигания) создают обратную нагрузку на блок управления, приводя к его перезагрузке. Механические неисправности двигателя также могут провоцировать ложную диагностику P1602.

Ключевые смежные системы для диагностики

• Электропитание
  • Напряжение АКБ ниже 11.5В при запуске
  • Окисление клемм массы ЭБУ или аккумулятора
  • Неисправности генератора (просадки или превышение напряжения)
• Шина CAN
  • Обрыв экранировки или коррозия разъемов
  • Конфликты модулей (ABS, BCM, климат-контроль)
• Система зажигания
  • Пробитые катушки или высоковольтные провода
  • Некорректные зазоры свечей зажигания

Система	Параметр проверки	Инструмент диагностики
Топливная	Давление в рампе, сопротивление форсунок	Манометр, мультиметр
Датчики	Опорное напряжение 5В, целостность сигнальных проводов	Осциллограф, сканер
Впуск	Разгерметизация патрубков после ДМРВ	Дымогенератор

При отсутствии явных дефектов в самом ЭБУ выполните адаптацию параметров после сброса ошибки: прогрев двигателя до рабочей температуры с последующим циклом холостого хода (2-3 минуты). Если P1602 регенерирует – исследуйте историю параллельных кодов в других модулях через расширенный диагностический сканер.

Замена предохранителей иммобилайзерного модуля

Перегоревший предохранитель цепи иммобилайзера – одна из частых причин ошибки Р1602. Этот элемент защищает модуль от скачков напряжения и коротких замыканий. Его расположение зависит от модели автомобиля: обычно он находится в монтажном блоке салона или подкапотном пространстве, в группе с другими предохранителями.

Перед заменой необходимо точно идентифицировать предохранитель, отвечающий за питание иммобилайзера. Информацию ищут в руководстве по эксплуатации транспортного средства или на схемах, нанесенных на крышках блоков предохранителей. Требуется найти элемент с номиналом, указанным производителем (чаще 5А, 7.5А или 10А).

Порядок замены

1. Выключите зажигание и извлеките ключ из замка.
2. Снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания.
3. Найдите целевой предохранитель по схеме на блоке или в документации.
4. Извлеките неисправный предохранитель с помощью специальных пластиковых щипцов (обычно расположены в блоке) или аккуратно подденьте его отверткой с плоским жалом.
5. Визуально проверьте целостность нити внутри корпуса. Перегоревший предохранитель имеет разорванную нить или оплавленный корпус.
6. Установите новый предохранитель строго такого же номинала. Использование элемента с большим током срабатывания опасно!
7. Подсоедините клемму аккумулятора и выполните процедуру "обучения" ключей, если этого требует модель авто (информация в руководстве).

Важные нюансы:

• При частом перегорании одного и того же предохранителя обязательно проверьте электропроводку цепи иммобилайзера на предмет короткого замыкания.
• Убедитесь, что новый предохранитель качественный и плотно сидит в посадочном месте.
• После замены считайте ошибки сканером и убедитесь, что Р1602 не появляется снова.

Восстановление повреждённой проводки

Повреждения проводки – частая причина Р1602, особенно после некорректного ремонта, воздействия влаги или перетирания изоляции. Начинайте с визуального осмотра жгута от аккумулятора к ЭБУ, уделяя внимание участкам возле клемм, в местах перегибов и точках контакта с кузовом.

Используйте мультиметр для прозвонки цепей: проверьте целостность проводов, отсутствие короткого замыкания на массу и сопротивление изоляции. Особое внимание – сигнальным линиям датчиков (ДПДЗ, ДМРВ) и питанию ЭБУ. Обрыв или сопротивление выше 1 Ом на силовых проводах требуют немедленного вмешательства.

Методы ремонта

При выявлении проблем действуйте по алгоритму:

1. Локальный обрыв/надрыв:
   • Зачистите повреждённый участок с запасом 2-3 см.
   • Соедините провода пайкой с термоусадкой или обжимными гильзами (НЕ скруткой!).
2. Короткое замыкание:
   • Выявите точку КЗ, устраните перетёртость изоляции.
   • Восстановите изоляцию термотрубкой или изолентой с клеевым слоем.
3. Коррозия клемм/разъёмов:
   • Обработайте контакты очистителем электрооборудования.
   • При сильном окислении – замените клеммы или разъём целиком.

Критические требования: Используйте провода с аналогичным сечением, избегайте перепайки вблизи подвижных элементов. После ремонта проверьте падение напряжения под нагрузкой – отклонение не должно превышать 0.5В на силовой цепи. Обязательно сбросьте ошибку сканером и проведите тест-драйв для подтверждения устранения Р1602.

Чистка и обработка окисленных контактов

Окисленные контакты нарушают электрическую цепь, что провоцирует ошибку Р1602. Окисление возникает из-за влаги, перепадов температур или естественного старения материалов. Визуально проявляется как темный налет, коррозия или зеленоватые пятна на металлических поверхностях разъемов.

Перед чисткой обесточьте систему: отсоедините клеммы аккумулятора. Определите проблемные зоны – чаще всего страдают контакты блока управления двигателем (ЭБУ), датчиков коленвала/распредвала, разъемов жгута проводки. Для диагностики используйте визуальный осмотр и проверку сопротивления мультиметром.

Этапы обработки контактов

1. Механическая очистка:
   • Снимите защитные колодки с разъемов
   • Аккуратно зачистите контакты мелкой наждачной бумагой (зернистость 600-800) или стекловолоконной щеткой
   • Для труднодоступных мест используйте деревянную зубочистку
2. Химическая обработка:
   • Нанесите специализированный очиститель электронных контактов (Kontakt U, CRC Electrical Cleaner)
   • Выдержите 2-3 минуты для растворения окислов
   • Удалите остатки безворсовой салфеткой
3. Защита:
   • Нанесите токопроводящую смазку (Kontakt S, Liqui Moly Electronic-Spray)
   • Обеспечьте тонкий равномерный слой
   • Соберите разъемы и проверьте плотность соединения

Средство	Тип обработки	Эффективность
Стекловолоконная щетка	Механическая	Высокая для видимых окислов
Kontakt U	Химическая	Удаление въевшейся коррозии
Kontakt S	Защитная	Предотвращение реокисления

Критические ошибки при чистке: Использование абразивов крупной фракции повреждает контактные поверхности. Применение воды или агрессивных растворителей (ацетон, бензин) разрушает изоляцию. Игнорирование этапа защиты приводит к повторному окислению через 3-6 месяцев.

После обработки подключите аккумулятор и выполните тест-драйв. Проверьте отсутствие ошибки Р1602 через диагностический сканер. Если проблема сохраняется, исследуйте целостность проводов и состояние контактных групп в других узлах системы.

Прошивка и сброс ошибки через диагностический разъём

Для устранения Р1602, связанной с неисправностью модуля управления двигателем (ECM), часто требуется перепрошивка блока. Процедура выполняется через диагностический разъём OBD-II с помощью специализированного оборудования: дилерского сканера (например, Delphi, Bosch) или мультимарочного устройства с поддержкой функций программирования (Autocom, Launch).

Обновление ПО ECM устраняет программные сбои, вызывающие ошибку, и адаптирует блок к текущим параметрам двигателя. Перед началом процедуры убедитесь в стабильном напряжении бортовой сети (рекомендуется подключение зарядного устройства), чтобы предотвратить повреждение ЭБУ из-за прерывания процесса.

Последовательность действий

1. Подготовка оборудования: Подключите сканер к разъёму OBD-II, запустите ПО для перепрошивки.
2. Считывание данных: Идентифицируйте текущую версию прошивки ЭБУ через сканер.
3. Загрузка ПО: Загрузите актуальную версию прошивки от производителя автомобиля на ПК/сканер.
4. Программирование:
   • Выберите в меню сканера "Programming" → "ECU Update".
   • Следуйте инструкциям на экране (не отключайте зажигание!).
5. Сброс ошибки: После успешной перепрошивки выполните:
   • Адаптацию ЭБУ (базовые настройки холостого хода, дроссельной заслонки).
   • Принудительный сброс Р1602 через меню "Clear DTCs".

Оборудование	Особенности
Дилерские сканеры	100% совместимость, доступ к оригинальным прошивкам
Мультимарочные устройства	Требуют проверки поддержки конкретной модели ЭБУ

Важно: При неудачной прошивке ЭБУ может перейти в аварийный режим. Если ошибка Р1602 сохраняется после процедуры, проверьте цепь CAN-шины и физическое состояние разъёма ЭБУ.

Перепрограммирование ключей зажигания

При ошибке Р1602 (низкое напряжение в цепи иммобилайзера) перепрограммирование ключей зажигания становится критическим этапом диагностики. Эта процедура требуется при сбоях синхронизации между ключом, иммобилайзером и ЭБУ двигателя, особенно после разряда АКБ или замены электронных компонентов.

Процедура перепрограммирования восстанавливает "диалог" между системами автомобиля, удаляя неверные коды аутентификации. Без корректного сопряжения двигатель блокируется, даже если механически ключ исправен. Важно использовать оригинальное оборудование и соблюдать последовательность действий.

Алгоритм перепрограммирования

1. Подключите диагностический сканер к OBD-II разъему и включите зажигание.
2. Выберите в меню сканера раздел "Иммобилайзер" → "Обучение ключей".
3. Извлеките все существующие ключи из зоны действия системы.
4. Поэтапно прикладывайте каждый новый ключ к кнопке START (или вставляйте в замок) по запросу ПО.
5. Подтвердите завершение процедуры и проверьте удаление ошибки Р1602.

Типичные ошибки при выполнении:

• Использование неподдерживаемых неоригинальных ключей
• Нарушение временных интервалов между этапами
• Низкий заряд АКБ (< 12.4V)
• Попытка программирования без доступа к дилерскому ПО

Оборудование	Требования
Диагностический сканер	Поддержка протоколов иммобилайзера (например, VAG K+CAN, BMW ICOM)
ПО	Дилерские программы (ODIS, Delphi) или профессиональные аналоги (Launch X431)
Ключи	Чипованные оригинальные заготовки с незаписанным транспондером

После успешного программирования выполните тестовый запуск двигателя. Если Р1602 сохраняется, проверьте цепь питания иммобилайзера (предохранители F30-F35, проводку от АКБ) и целостность антенны считывателя. Для некоторых моделей (VW Passat B6, Renault Logan) требуется дополнительная адаптация ЭБУ.

Калибровка блока управления иммобилайзером

Калибровка блока управления иммобилайзером – процедура синхронизации электронного модуля с ключами автомобиля и другими системами безопасности. Она необходима для восстановления корректного распознавания меток транспондеров и предотвращения блокировки двигателя из-за сбоев в идентификации.

Процедура выполняется при замене ЭБУ иммобилайзера, установке новых ключей или после критических сбоев, вызвавших ошибку Р1602. Без корректной калибровки система воспринимает владельческие ключи как неавторизованные, полностью блокируя запуск силового агрегата.

Методы калибровки

Основные способы синхронизации:

1. Специализированное оборудование:
   • Использование дилерских сканеров (например, VCDS, Delphi, Autocom)
   • Программы типа Immobilizer Calculator для генерации кодов адаптации
2. Ручная процедура:
   • Активация режима обучения через комбинации действий с педалями и замком зажигания (требует точного знания алгоритма для конкретной модели авто)
   • Последовательное программирование каждого ключа в течение строго ограниченного временного окна (обычно 10-30 секунд)

Критические требования:

Фактор	Условие
Напряжение АКБ	Не ниже 12.5 В
Ключи	Все имеющиеся ключи должны присутствовать
PIN-код	Обязателен для доступа к защищенным функциям ЭБУ

Важно: Неправильная калибровка может привести к полной блокировке иммобилайзера. При отсутствии опыта рекомендовано обращение в сервисные центры. После успешной синхронизации обязательна проверка стирания ошибки Р1602 и тестовый запуск двигателя всеми запрограммированными ключами.

Замена неисправного реле иммобилайзера

Неисправное реле иммобилайзера напрямую блокирует подачу питания на топливный насос и систему зажигания, что провоцирует ошибку Р1602 и невозможность запуска двигателя. Диагностика требует проверки сопротивления обмотки (норма: 70-90 Ом) и контактов мультиметром.

Перед заменой обязательно снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Подготовьте новое реле с идентичными характеристиками (проверьте маркировку старого) и фигурную отвертку для демонтажа панелей.

Пошаговая процедура замены

1. Снимите нижнюю панель рулевой колонки (крепления обычно расположены под заглушками).
2. Найдите блок реле за монтажной панелью (часто обозначен как "Immobilizer Relay" или схематическим значком ключа).
3. Извлеките неисправное реле из гнезда вертикальным движением без перекоса.
4. Установите новое реле до характерного щелчка фиксатора.
5. Соберите панели в обратном порядке.

Критические нюансы:

• Перед подключением АКБ убедитесь в отсутствии перегибов проводов под панелями
• После установки выполните 3 цикла включения/выключения зажигания с паузами по 10 секунд для адаптации системы
• При сохранении ошибки Р1602 проверьте целостность проводки к блоку управления иммобилайзером

Типичные маркировки реле	Распространенные аналоги
VAG 4H0 951 253	Omron G8W
Hella 4DB 003 510-101	Tyco V23134

При использовании неоригинального реле проверьте соответствие распиновки и номинального тока. После успешного запуска двигателя считайте ошибки сканером повторно – код Р1602 должен смениться статусом "неактивен".

Диагностика и ремонт CAN-шины специалистом

Профессиональная диагностика CAN-шины начинается с визуального осмотра проводки на предмет механических повреждений: переломов, перетираний изоляции, окисления контактов в разъемах. Специалист проверяет целостность экранирующей оплетки и качество соединений в точках ответвлений (например, под сиденьями или в стойках). Обязательно исследуются колодки предохранителей, реле и блоки управления, подключенные к шине, на предмет коррозии или подгорания.

Далее используется мультиметр для первичной оценки параметров сети: измеряется сопротивление между проводами CAN-High и CAN-Low (должно составлять 60 Ом при отключенном питании, так как терминаторы установлены в конце линии). Проверяется напряжение: на CAN-High в состоянии покоя ≈2.5 В, при активности – до 3.5 В; на CAN-Low в покое ≈2.5 В, при активности – до 1.5 В. Значительные отклонения указывают на обрыв, КЗ или неисправность контроллера.

Алгоритм углубленной диагностики

При выявлении аномалий применяется осциллограф для анализа формы сигнала. Корректная работа шины отображается зеркально-симметричными импульсами на CAN-High и CAN-Low. Искажения (например, заваленные фронты, шум, постоянное смещение) свидетельствуют о:

• Коротком замыкании проводов на массу, +12В или между собой
• Обрыве линии или повреждении терминатора
• Внутреннем сбое одного из электронных блоков (ECU)

Для локализации неисправного узла специалист последовательно отключает модули от шины, отслеживая восстановление сигнала осциллографом. После идентификации проблемного компонента выполняются:

1. Замена поврежденной проводки с обязательной пайкой и термоусадкой соединений
2. Очистка или замена окисленных разъемов
3. Перепрошивка "зависшего" ECU или его замена
4. Установка новых терминальных резисторов (120 Ом)

После ремонта проводится тест-драйв с мониторингом ошибок через диагностический сканер. Убедившись в отсутствии сбоев (включая Р1602), специалист фиксирует параметры CAN-шины в реальном времени:

Параметр	Норма	Признак неисправности
Скорость обмена	500 кбит/с (CAN-C), 125 кбит/с (CAN-B)	Прерывания потока данных
Нагрузка шины	< 60%	Пиковые скачки до 100%
Кол-во ошибок	0	Регистрация ошибок типа "Timeout"

Важно: При замене проводки используется только экранированный витой пар с сечением, соответствующим автопроизводителю (обычно 0.35–0.5 мм²). Несоблюдение этого требования приведет к повторным сбоям.

Сброс ошибки P1602 отключением АКБ

Отключение аккумулятора – базовый метод сброса ошибки P1602 (Internal Control Module Keep Alive Memory Error). Он прерывает питание электронных блоков управления (ЭБУ), стирая временные данные и сбрасывая адаптивные параметры. Этот способ эффективен при программных сбоях или после ремонта, связанного с питанием системы.

Процедура требует строгого соблюдения последовательности: сначала отсоединяется отрицательная клемма АКБ, затем – положительная. Минимальное время отключения – 10-15 минут, но для гарантированного сброса ошибки P1602 рекомендуется выждать 30-60 минут. Это позволяет конденсаторам в ЭБУ полностью разрядиться, обнуляя энергозависимую память.

Порядок действий и важные нюансы

Пошаговая инструкция:

1. Заглушите двигатель и выньте ключ из замка зажигания.
2. Отсоедините сначала клемму "–" (минус), затем клемму "+" (плюс).
3. Выждите 30-60 минут (при низких температурах – до 2 часов).
4. Подключите АКБ в обратной последовательности: сначала "+", потом "–".

Критические предупреждения:

• На автомобилях с иммобилайзером/радио подготовьте коды активации.
• Избегайте контакта клемм между собой или с кузовом после снятия.
• При подключении убедитесь в отсутствии искрения – закрепите клеммы плотно.

Ограничения метода:

Когда помогает	Когда неэффективен
Случайные сбои ПО	Аппаратные неисправности ЭБУ
Ошибки после замены АКБ	Проблемы с проводкой (обрыв CAN-шины)
Сброс после ремонта датчиков	Низкое напряжение бортовой сети

После подключения АКБ выполните пробную поездку. Если ошибка P1602 возвращается – проблема носит постоянный характер (повреждение проводки, неисправность реле, сбой прошивки ЭБУ). Требуется углубленная диагностика сканером, проверка цепей питания и "массы" контроллеров.

Рекомендации по защите иммобилайзера от влаги

Влага – один из ключевых факторов, провоцирующих ошибку Р1602 и выход иммобилайзера из строя. Проникновение воды или конденсата в блок управления или антенну считывателя нарушает электрические контакты, окисляет платы и приводит к сбоям в обмене данными с ЭБУ двигателя. Регулярная профилактика минимизирует эти риски.

Защита иммобилайзера требует комплексного подхода, начиная от контроля состояния кузова и заканчивая правильной эксплуатацией транспортного средства. Особое внимание уделите герметичности мест установки компонентов системы и поддержанию оптимального микроклимата в салоне, особенно в межсезонье и при перепадах температур.

Ключевые меры предосторожности

1. Проверка уплотнителей: Регулярно осматривайте и обслуживайте дверные уплотнители, уплотнитель ветрового стекла и люка (при наличии). Трещины или деформации пропускают воду в салон.
2. Контроль дренажных каналов: Очищайте дренажные отверстия в дверях, под лобовым стеклом (жабо) и в районе порогов. Забитый дренаж – причина скопления воды.
3. Изоляция блока иммобилайзера: Убедитесь, что блок (обычно за панелью приборов или под рулевой колонкой) надежно закреплен и не контактирует с оголенной металлической поверхностью, где может образовываться конденсат. При разборке панелей проверяйте целостность заводской изоляции.
4. Защита антенны считывателя: Антенна, расположенная вокруг замка зажигания, уязвима при разливе жидкостей. Избегайте попадания напитков на кожух рулевой колонки. Следите за герметичностью декоративных накладок.
5. Борьба с конденсатом:
   • Проветривайте салон перед длительной стоянкой.
   • Используйте автомобильные осушители воздуха в сырую погоду.
   • Своевременно устраняйте течи радиатора отопителя (печки).
6. Осторожность при мойке: Не направляйте струю высокого давления Керхера на стыки дверей, уплотнители, область замка зажигания и приборную панель.
7. Хранение ключа: Держите запасной ключ в сухом месте. Влага внутри корпуса ключа (особенно после падения в воду) может повлиять на чип транспондера и косвенно указывать системе на проблемы иммобилайзера.

Важно: При обнаружении следов воды в салоне (сырость ковров, пятна на обивке потолка) немедленно выявите и устраните источник протечки. Просушите салон и проверьте зону установки иммобилайзера на предмет сырости.

Профилактика окисления электрических контактов

Систематическое обслуживание электроразъёмов предотвращает образование окисных плёнок и сопротивление в цепи, напрямую влияющее на появление ошибки Р1602. Регулярная профилактика критична для компонентов под капотом, подверженных воздействию влаги, реагентов и температурных перепадов.

Устойчивый контакт снижает риски ложных сигналов ЭБУ о неисправностях питания, характерных для кода Р1602. Комплекс мер фокусируется на блокировке доступа агрессивных сред к металлическим поверхностям разъёмов и клемм.

Ключевые методы защиты контактов

Применение специализированных составов и контроль состояния соединений составляют основу долговременной профилактики:

• Нанесение контактной смазки: Обработка разъёмов токопроводящими пастами или диэлектрическими составами (типа Liqui Melly Kontakt Spray) после очистки. Слой смазки герметизирует соединение, вытесняя влагу.
• Использование герметиков: Заполнение корпусов разъёмов силиконовыми герметиками для предотвращения попадания воды и окислителей. Особенно актуально для датчиков в нижней части моторного отсека.
• Замена повреждённых колодок: Установка новых коннекторов при обнаружении трещин, деформации корпуса или нарушении фиксации замка.

Техническое обслуживание включает обязательные этапы:

1. Визуальный осмотр разъёмов цепи ECU, массы кузова и АКБ каждые 15-20 тыс. км.
2. Чистка контактов ластиком или щёткой со спиртом при малейших признаках потемнения.
3. Контроль затяжки клемм аккумулятора и целостности их свинцовых накладок.

Элемент	Периодичность проверки	Средство обработки
Колодки ЭБУ	При каждом ТО	Диэлектрический спрей
Клеммы АКБ	Раз в 3 месяца	Аэрозольная смазка
«Массы» кузова	Раз в 2 ТО	Медная смазка

Важно: При мойке двигателя обязательна защита разъёмов плёнкой. Химические очистители ускоряют коррозию при попадании в колодки.

Контроль состояния аккумуляторной батареи машины

Регулярный мониторинг АКБ предотвращает внезапные отказы и косвенно связан с ошибкой Р1602, которая фиксирует падение напряжения бортовой сети. Недостаточный заряд батареи или её деградация приводят к срабатыванию данной диагностики при запуске двигателя.

Систематическая проверка параметров аккумулятора позволяет своевременно выявить проблемы до их критического развития. Это особенно важно при частых коротких поездках, эксплуатации в холодном климате или при подключении дополнительного электрооборудования.

Ключевые параметры для проверки

Основные показатели состояния АКБ, требующие контроля:

• Напряжение без нагрузки (измеряется мультиметром на клеммах при выключенном двигателе):
  • 12.6–12.8 В: нормальный заряд
  • 12.3–12.5 В: частичная разрядка
  • Менее 12.0 В: глубокая разрядка
• Напряжение под нагрузкой (при запуске двигателя):
  • Кратковременное падение ниже 9.5 В сигнализирует о износе батареи
• Плотность электролита (для обслуживаемых АКБ): 1.27–1.29 г/см³

Параметр	Норма	Тревожный показатель
Напряжение покоя	≥12.6 В	<12.3 В
Падение при старте	≥10 В	<9.5 В
Срок службы	3–5 лет	>5 лет

Важно: Замеры проводятся при температуре +20°C. Низкие температуры искусственно снижают ёмкость АКБ. При выявлении отклонений выполните:

1. Зарядку стационарным ЗУ (для восстановления после разрядки)
2. Очистку клемм от окислов и проверку контактов массы
3. Тест генератора (напряжение на работающем двигателе: 13.8–14.5 В)
4. Замену батареи при физических повреждениях или износе

Как предотвратить сбои в работе иммобилайзера

Регулярное техническое обслуживание электронных компонентов иммобилайзера снижает риск появления ошибки Р1602. Ключевые элементы включают диагностику проводки, контроль состояния аккумулятора и программные обновления. Профилактические меры должны охватывать как физические компоненты, так и программное обеспечение системы.

Использование оригинальных запчастей при замене деталей иммобилайзера исключает конфликты совместимости. Особое внимание уделите чипу в ключе зажигания – его повреждение часто провоцирует сбои. Своевременная замена батареек в брелоках и ключах предотвращает внезапные отказы распознавания.

Основные профилактические меры

• Контроль питания:
  • Проверяйте напряжение АКБ (не ниже 12В при выключенном двигателе)
  • Чистите клеммы аккумулятора от окислов
  • Заменяйте батарейки в ключах каждые 1-2 года
• Защита электроники:
  • Избегайте попадания влаги на блок иммобилайзера
  • Проверяйте целостность изоляции проводов (особенно возле замка зажигания)
  • Используйте диэлектрическую смазку на разъемах

Компонент	Периодичность проверки	Действия
Антенна иммобилайзера	Каждые 30 000 км	Чистка контактов, проверка фиксации
ЭБУ двигателя	При ТО	Диагностика ошибок, обновление прошивки
Ключи/брелоки	Ежегодно	Замена элементов питания, проверка чипа

1. Правильная эксплуатация:
   • Не подвергайте ключи ударам и воздействию высоких температур
   • Используйте только оригинальные дубликаты ключей
   • Избегайте одновременного использования нескольких электронных ключей
2. Программная профилактика:
   • Регулярная диагностика сканером (минимум раз в год)
   • Своевременное обновление ПО ЭБУ
   • Перезапись ключей при утере одного из комплектов

При замене аккумулятора всегда подключайте внешний источник питания через OBD-разъем для сохранения энергозависимой памяти иммобилайзера. Используйте только сертифицированные автосервисы для перепрошивки компонентов – некорректное программирование часто вызывает необратимые сбои.

Список источников

Для изучения ошибки Р1602 в автомобилях использовались профильные технические ресурсы и документация. Основное внимание уделялось официальным данным производителей и практическому опыту диагностики.

Ниже представлен перечень материалов с описанием их содержания. Все источники доступны в открытом доступе для самостоятельного ознакомления.

1. Официальное руководство по ремонту Hyundai/Kia - Подробное описание кодов неисправностей, включая Р1602, с алгоритмами диагностики ЭБУ двигателя.
2. Технический бюллетень TSB-08-46-003 - Сервисные рекомендации корейских автопроизводителей по устранению сбоев питания контроллера двигателя.
3. Диагностический справочник Bosch ESI[tronic] - Расшифровка ошибок OBD-II с разделом о проблемах энергоснабжения электронных модулей.
4. Форум Mastergrad - Практические кейсы автоэлектриков с реальными примерами устранения Р1602 на Solaris и Rio.
5. Электронный учебник "Автоэлектрика в схемах" - Глава 7: Принципы построения цепей питания бортовых компьютеров.
6. Видеоархив канала "Автодиагност" - Разборы диагностического оборудования при поиске обрывов в цепи ECU.

Видео: Ошибка р 0363 устранение, причины. ИТОГ


• Самодельный стробоскоп для установки зажигания

• Рулевое управление - конструкция, работа, устранение неисправностей

• Спустило колесо - как действовать и советы мастеров
