Бортовой компьютер Газель - описание, принцип работы, эксплуатация, ремонт

Статья обновлена: 18.08.2025

Бортовой компьютер стал неотъемлемым элементом современных модификаций автомобилей ГАЗель. Это устройство выполняет ключевые функции по контролю параметров двигателя и систем автомобиля.

Он непрерывно анализирует данные с датчиков, оптимизируя работу силового агрегата. Водитель получает оперативную информацию о состоянии машины и потенциальных неисправностях.

Понимание устройства, принципов функционирования и правил эксплуатации бортового компьютера критически важно для эффективного использования транспортного средства. Знание типовых неисправностей и методов их устранения позволяет минимизировать простой автомобиля.

Основные модели бортовых компьютеров для Газелей

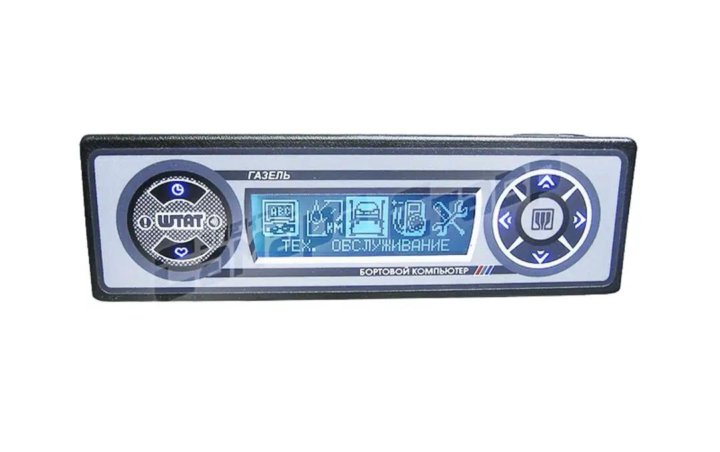

Российский рынок предлагает несколько распространённых моделей бортовых компьютеров (БК), адаптированных под линейку автомобилей ГАЗель с инжекторными двигателями. Наибольшее распространение получили устройства от отечественных производителей, отличающиеся функционалом, интерфейсом и ценовой категорией.

Эти БК интегрируются в штатную электропроводку автомобиля через диагностический разъём OBD-II или колодку ЭБУ двигателя, получая данные о работе силового агрегата и систем. Основная задача всех моделей – мониторинг параметров в реальном времени, диагностика неисправностей и расчёт эксплуатационных показателей.

Неисправность	Возможная причина	Действия
Нет показаний / "Гасит экран"	Обрыв питания/массы, неисправность предохранителя, плохой контакт в колодке OBD-II/ЭБУ.	Проверить цепь питания (12В), массу, предохранитель, почистить контакты разъёмов.
Неверные показания расхода/уровня топлива	Некорректные настройки БК, неисправность ДУТ, ошибка калибровки ДУТ.	Перепроверить настройки двигателя, продиагностировать цепь ДУТ, выполнить заново калибровку бака.
Не читает/не сбрасывает ошибки ЭБУ	Несовместимость протокола связи БК и ЭБУ, повреждение CAN-шины, "глюк" БК.	Уточнить совместимость модели БК с ЭБУ, проверить целостность CAN-проводки, перезагрузить БК.
Искажение изображения на экране	Выход из строя дисплея, перегрев БК, проблемы с ПО.	Обеспечить вентиляцию блока, попробовать перепрошить БК; при отсутствии эффекта – замена дисплейного модуля или БК.

Где устанавливается штатный бортовой компьютер в салоне

Штатный бортовой компьютер (БК) на автомобилях "Газель" располагается в салоне в зоне прямой видимости водителя для удобного считывания информации во время движения. Основным критерием выбора места является минимальное отвлечение от управления транспортным средством при сохранении защищённости от механических повреждений.

Конкретное расположение варьируется в зависимости от модификации автомобиля и года выпуска, но всегда интегрируется в штатную приборную панель. Наиболее типичными точками монтажа являются:

Центральная консоль - над или под магнитолой, между дефлекторами вентиляции
Комбинация приборов - встроенный дисплей в щитке спидометра
Торпедо слева от руля - в блоке с переключателями освещения

В современных моделях БК часто совмещается с дисплеем климат-контроля или мультимедийной системы. При установке производитель учитывает:

Защищённость от прямых солнечных лучей
Эргономику управления кнопками
Прокладку штатных жгутов проводки

Модель Газели	Типовое расположение БК
ГАЗ-2705 (до 2010г)	Центр торпедо над воздуховодами
ГАЗель Бизнес	Интеграция в приборный щиток
ГАЗель NEXT	Мультифункциональный дисплей в комбинации приборов

При самостоятельной диагностике или замене необходимо демонтировать декоративные накладки торпедо, предварительно отключив массу аккумулятора. Крепление обычно осуществляется пластиковыми фиксаторами или винтами через технологические отверстия.

Разъемы подключения БК к электропроводке автомобиля

Бортовой компьютер (БК) на автомобили "Газель" подключается к штатной электропроводке через стандартизированные разъемы. Основное соединение осуществляется через колодку, которая вставляется в ответную часть штатной проводки автомобиля, обычно расположенную в районе монтажного блока предохранителей или за приборной панелью.

Количество контактов и их распиновка зависят от модели БК и комплектации автомобиля. Наиболее распространены разъемы на 8, 16 или 32 контакта. Каждый вывод отвечает за конкретную функцию: питание, заземление, обмен данными с датчиками, управление световой индикацией или связь с CAN-шиной.

Типы и назначение разъемов

Основные разъемы включают:

Силовой разъем: Подача постоянного "+12В" (через предохранитель) и подключение к массе ("земля").
Разъем датчиков: Подключение к датчикам скорости, температуры охлаждающей жидкости, уровня топлива, детонации и др.
CAN/LIN-шина (на поздних моделях): Двухпроводное соединение для обмена данными с ЭБУ двигателя и другими узлами.
Разъем управления светотехникой: Сигналы поворотов, габаритных огней, ближнего света.

Важные особенности подключения:

Используется ключевая система (пазы/выступы) для предотвращения неправильной ориентации разъема.
Контакты имеют позолоченное покрытие для защиты от окисления и обеспечения стабильного соединения.
Обязательно наличие фиксатора (пластиковая защелка или язычок) для надежной фиксации разъема в гнезде.

Эксплуатация и ремонт:

Перед отсоединением/соединением обязательно отключайте минусовую клемму АКБ.
Регулярно проверяйте плотность посадки разъемов и отсутствие следов коррозии на контактах.
При неисправностях БК (отсутствие питания, сбои показаний) первым делом проверьте целостность и чистоту контактов во всех разъемах.
Запрещается прикладывать чрезмерное усилие при соединении. Несовпадение говорит о неправильной ориентации.
Окисленные контакты очищайте специальным средством для электроники, механические повреждения требуют замены колодки или контакта.

Цвет провода (часто)	Назначение контакта	Типичный № контакта (пример)
Красный	+12В постоянные (память)	1
Желтый	+12В после замка зажигания (ACC)	2
Черный/Коричневый	Масса (GND)	3, 4
Зеленый	CAN-High	5
Зеленый/Белый	CAN-Low	6
Синий	Сигнал датчика уровня топлива	7

Источники питания и защита от скачков напряжения

Основным источником питания бортового компьютера (БК) "Газели" служит бортовая сеть автомобиля с номинальным напряжением 12В. Энергия поступает напрямую от аккумуляторной батареи (АКБ) через замок зажигания, а при работающем двигателе – от генератора. Важнейшим условием корректной работы БК является стабильность напряжения в диапазоне 10.5-15В, так как электронные компоненты чувствительны к перепадам.

Скачки напряжения – критическая угроза для БК. Они возникают при неисправностях генератора (перезаряд), проблемах с АКБ, коммутации мощных потребителей (стартер, фары) или замыканиях в проводке. Превышение напряжения даже на 2-3В сверх нормы способно вывести из строя процессор, память или цепи управления БК, требуя дорогостоящего ремонта или замены модуля.

Компоненты защиты и стабилизации

Для обеспечения безопасной работы БК оснащается многоуровневой системой защиты:

Встроенный стабилизатор напряжения: Преобразует "сырое" бортовое напряжение в стабильное значение (обычно 5В или 3.3В), необходимое для микропроцессоров и чипов.
Варисторы/супрессоры: Быстродействующие полупроводниковые элементы, шунтирующие опасные высоковольтные импульсы на массу автомобиля.
Плавкие предохранители: Устанавливаются в разрыв цепи питания БК. При критическом превышении тока (КЗ, скачок) перегорают, разрывая цепь и защищая электронику. Номинал строго соответствует спецификации (обычно 5-10А).
LC-фильтры: Подавляют высокочастотные помехи от генератора, катушек зажигания, вентиляторов.

Эксплуатационные требования:

Запрещено отсоединять клеммы АКБ при работающем двигателе – это вызывает опасный всплеск напряжения от генератора.
Избегайте "прикуривания" от автомобилей с работающим двигателем без предварительного отключения БК.
Регулярно контролируйте напряжение в бортовой сети (мультиметром или через диагностический разъем БК при наличии функции). Норма: 13.8-14.5В при работающем двигателе.
Своевременно обслуживайте АКБ и генератор (проверка натяжения ремня, состояния щеток, регулятора напряжения).

Диагностика и ремонт неисправностей питания:

Симптом	Возможная причина	Действия
БК не включается	Перегорел предохранитель, обрыв цепи, плохой контакт в разъемах	Проверить предохранитель F БК, "прозвонить" цепь питания/массы, осмотреть разъемы
Самопроизвольные перезагрузки БК	Просадка напряжения (слабая АКБ, плохие контакты), помехи	Проверить напряжение на клеммах БК при включенных потребителях, зачистить контакты массы
Искажение данных, "глюки"	Нестабильное питание, помехи в цепи, выход из строя стабилизатора БК	Диагностика напряжения/пульсаций осциллографом, проверка цепей фильтрации
Полный выход БК из строя	Скачок напряжения, пробой компонентов	Визуальный осмотр платы на следы перегрева, проверка защитных элементов (варисторы), замена БК

При замене предохранителя обязательно используйте изделие того же номинала. Установка "жучка" или предохранителя с большим током приведет к повреждению БК при повторной неисправности. Если защитные компоненты (варисторы) на плате БК имеют видимые повреждения (трещины, почернение), требуется профессиональный ремонт или замена модуля.

Дисплей БК: типы экранов и отображение информации

На автомобилях Газель применяются преимущественно монохромные ЖК-дисплеи двух типов: сегментные и матричные. Сегментные экраны состоят из заранее заданных блоков-сегментов, отображающих цифры и ограниченный набор символов. Матричные варианты формируют информацию из отдельных пикселей, что позволяет выводить графические элементы и расширенный текст.

Информация группируется в тематические разделы: текущие параметры движения (скорость, обороты двигателя), расход топлива (мгновенный/средний), температурные показатели (охлаждающая жидкость, воздух), напряжение бортовой сети. Отдельно выделяются предупреждения о неисправностях и сервисные напоминания.

Структура и функционал отображения

Навигация по данным осуществляется кнопками на панели БК или подрулевых переключателях. Основные режимы включают:

Главный экран: комбинация ключевых показателей (скорость, пробег, время)
Разделы детальной диагностики (замеры расхода, температура, напряжение)
Сервисное меню (сброс ошибок, интервал ТО)
Автономные вычисления (запас хода, средний расход за поездку)

При возникновении неисправности ЭБУ двигателя или критических отклонений параметров (перегрев, низкое напряжение) дисплей автоматически переключается на экран аварийного предупреждения. Информация сопровождается мигающим символом и звуковым сигналом.

Особенности интерпретации данных:

Символ	Значение
❄️ / Снежинка	Температура ниже +4°C (риск гололеда)
🔧 / OVER	Превышение допустимого значения параметра
ERR + код	Ошибка системы (код подлежит расшифровке)

Кнопки управления и их функциональное назначение

Кнопки управления бортовым компьютером расположены на панели приборов или рулевом колесе, обеспечивая быстрый доступ к функциям без отвлечения от дороги. Их конструкция рассчитана на тактильное распознавание и устойчивость к внешним воздействиям.

Основные группы кнопок включают навигационные элементы, клавиши подтверждения/отмены и специализированные функциональные клавиши. Каждая группа имеет четко определенную зону ответственности в системе управления.

Кнопка	Функциональное назначение
▲ ▼ ◄ ►	Навигация по меню, переключение между параметрами (текущий расход, средняя скорость и т.д.)
OK/ВВОД	Подтверждение выбора, вход в подменю, фиксация настроек
НАЗАД/ESC	Выход из текущего меню, отмена действия, возврат на предыдущий экран
RESET/СБРОС	Обнуление суточного пробега, сброс параметров расхода топлива, очистка данных трипа
MODE/РЕЖИМ	Переключение между экранами информации (пробег, температура, напряжение АКБ)
SET/УСТАНОВКА	Корректировка часов, установка пороговых значений предупреждений

Специальные функции

Долгое нажатие RESET: калибровка датчика уровня топлива
▲+MODE при запуске: вход в сервисное меню для диагностики
►+SET: смена единиц измерения (л/100км или км/л)

Основные показатели на экране: тахометр и спидометр

Тахометр и спидометр занимают центральное место на дисплее бортового компьютера Газели. Они отображаются в режиме реального времени цифровыми значениями или анимированными шкалами, дублируя информацию с приборной панели для удобства водителя.

Тахометр показывает текущие обороты коленчатого вала двигателя в оборотах в минуту (об/мин), а спидометр фиксирует скорость движения автомобиля в километрах в час (км/ч). Цветовая индикация (например, подсветка красным при достижении критических значений) предупреждает о перегрузке мотора или превышении скорости.

Функции и особенности

Тахометр:
- Диапазон отображения: 0–5000 об/мин
- Красная зона: от 4500 об/мин
- Контроль нагрузки на двигатель при буксировке
Спидометр:
- Диапазон: 0–160 км/ч
- Фиксация максимальной скорости за поездку
- Корректировка показаний при смене шин

Параметр	Тахометр	Спидометр
Источник данных	Датчик коленвала (ДПКВ)	Датчик скорости (ABS/трансмиссия)
Критические значения	4500+ об/мин (риск перегрева)	Превышение установленного лимита
Типичные неисправности	Пропуски зажигания, обрыв ДПКВ	Износ датчика скорости, обрыв проводки

Важно: Расхождение между показаниями бортового компьютера и стрелочными приборами более 5% требует диагностики датчиков и проводки. Нулевые значения при работающем двигателе сигнализируют об обрыве цепи или выходе из строя сенсора.

Как отображается температура охлаждающей жидкости

Температура охлаждающей жидкости (ТОЖ) выводится на цифровом дисплее бортового компьютера (БК) в режиме реального времени. Показания отображаются в градусах Цельсия (°C) в виде числового значения, обычно в отдельном разделе меню или на основном экране в зависимости от модели БК. Данные поступают от датчика температуры, установленного в системе охлаждения двигателя.

При включении зажигания БК автоматически активирует мониторинг ТОЖ. Показания обновляются каждые 1-3 секунды, обеспечивая водителю оперативную информацию о тепловом состоянии двигателя. В случае критического перегрева (обычно выше 105°C) система сопровождает данные визуальными и звуковыми сигналами тревоги.

Принципы индикации и особенности

Стандартные режимы отображения:

Шкала или цифры: Большинство БК Газель использует цифровой формат (например, 92°C), реже – графическую шкалу с делениями.
Цветовая сигнализация: Нормальный диапазон (80-95°C) отображается белым/зеленым, превышение (>95°C) – желтым/оранжевым, критический уровень (>105°C) – красным.

Градации температуры:

Диапазон (°C)	Статус	Индикация БК
Менее 60	Двигатель холодный	Синий/Белый значок "снежинка"
60-95	Нормальная рабочая температура	Цифры без подсветки/зеленый
96-105	Перегрев	Мигание + желтый фон
Выше 105	Критический перегрев	Красный экран + звуковой сигнал

Эксплуатационные нюансы:

При холодном пуске игнорируйте кратковременное отображение экстремально низких значений (–40°C) – это самодиагностика датчика.
Длительное отображение температуры ниже 70°C свидетельствует о неисправности термостата или датчика.
Резкие скачки показаний (например, с 90°C на 40°C и обратно) указывают на нарушение контакта в цепи датчика.

Диагностика неполадок: При отсутствии показаний ТОЖ проверьте целостность проводов к датчику (расположен на термостате или ГБЦ), контакты разъёма БК, сопротивление датчика (при 90°C – 180-220 Ом). Ложные показания "перегрева" при холодном двигателе требуют замены датчика ТОЖ.

Мониторинг напряжения в бортовой сети

Бортовой компьютер непрерывно отслеживает напряжение в электросети автомобиля через датчики, подключенные к основным цепям. Данные считываются аналого-цифровым преобразователем (АЦП) и передаются в процессор для анализа. Система контролирует как аккумуляторную батарею (АКБ), так и выход генератора, фиксируя параметры в реальном времени.

Критически важные пороговые значения заложены в программное обеспечение: при падении напряжения ниже 11.8 В или превышении 15 В компьютер активирует предупреждающие сигналы. Данные выводятся на дисплей в формате числовых показаний (например, "13.7V") и визуальных индикаторов (цветовая маркировка, пиктограммы разряда/перенапряжения).

Типовые причины срабатывания предупреждений

Низкое напряжение: износ АКБ, окисление клемм, неисправность генератора, перегрузка сети
Высокое напряжение: поломка регулятора генератора, замыкания в цепи

Диапазон напряжения	Статус сети	Действие водителя
Менее 11.8 В	Критический разряд АКБ	Немедленная остановка, проверка заряда
12.0–14.4 В	Нормальная работа	Контроль показаний
Более 15.0 В	Опасное перенапряжение	Остановка двигателя, диагностика генератора

При неисправностях системы мониторинга (ложные срабатывания, отсутствие данных) требуется проверка целостности проводки к датчикам, контактов на АКБ и генераторе, а также диагностика АЦП компьютера. Важно: игнорирование сигналов может привести к выходу из строя электрооборудования или невозможности запуска двигателя.

Контроль расхода топлива: мгновенный и средний

Мгновенный расход топлива отображается в литрах на 100 км (л/100км) и рассчитывается бортовым компьютером в режиме реального времени на основе данных с датчиков топливной системы и скорости автомобиля. Показатель обновляется каждые 2-3 секунды и демонстрирует текущую эффективность работы двигателя при конкретных условиях движения: например, при разгоне, торможении или движении накатом.

Средний расход вычисляется как общий объём потреблённого топлива, разделённый на пройденное расстояние за выбранный интервал (поездка, день или с момента последнего сброса). Этот показатель сохраняется в памяти устройства до ручного обнуления и служит для анализа долгосрочной экономичности водителя или выявления отклонений в работе топливной системы.

Принципы работы и эксплуатации

Для расчёта параметров используются:

Датчик уровня топлива в баке (погрешность ±3-5%)
Датчики положения дроссельной заслонки и коленчатого вала
Скоростной сигнал с ABS или КПП

Калибровка системы обязательна после замены топливного бака или датчика. Для точности показателей перед сбросом среднего расхода необходимо заправить бак "под горловину".

Типичные неисправности и диагностика

Симптом	Возможная причина	Решение
Нулевые или хаотичные показания	Обрыв проводов к датчику уровня, окисление контактов	Прозвонить цепь, зачистить клеммы
Расхождение с реальным расходом >15%	Некорректная калибровка, износ поплавка датчика	Перекалибровка через меню БК, замена датчика
Пропадание данных после остановки	Сбой энергонезависимой памяти БК	Перепрошивка блока управления

Важно: Резкий рост среднего расхода без изменения стиля вождения часто указывает на неисправность форсунок, лямбда-зонда или катализатора.

Функция расчета оставшегося запаса хода

Функция вычисляет прогнозируемое расстояние, которое автомобиль способен преодолеть до полного опустошения топливного бака. Алгоритм основывается на двух ключевых параметрах: текущем уровне горючего в баке (определяемом датчиком уровня топлива) и мгновенном/среднем расходе топлива двигателем. Данные обрабатываются бортовым компьютером в режиме реального времени, обеспечивая водителя актуальной информацией.

Точность показаний напрямую зависит от стабильности условий движения. При равномерной езде по трассе погрешность минимальна, однако резкие изменения режима работы (частые разгоны, движение в пробках, переключение на полный привод) или неисправности датчиков могут привести к значительным отклонениям расчетных значений от реального пробега.

Принцип работы и эксплуатация

Данные для расчета:
- Уровень топлива (от датчика в баке)
- Мгновенный расход (от системы впрыска)
- Средний расход (вычисляется за выбранный интервал)
Формула: Запас хода (км) = (Текущий объем топлива (л) / Текущий расход (л/100км)) * 100
Отображение: Значение выводится на дисплей БК в километрах, обычно обновляется каждые 5-10 секунд или после значительного изменения расхода.

Фактор, влияющий на точность	Пример воздействия
Агрессивное вождение	Резко увеличивает расход → запас хода снижается быстрее реального
Заправка без сброса данных	Показания обновляются с задержкой → отображаемый запас занижен
Неисправность датчика уровня	Некорректное определение объема топлива → ошибка в расчетах

Эксплуатационные рекомендации: Используйте показатель как ориентир, особенно при дальних поездках. Регулярно сопоставляйте расчетный запас хода с фактически пройденным расстоянием после заправки для оценки погрешности. Не допускайте опустошения бака "в ноль" – это повреждает топливную систему.

Типовые неисправности и ремонт: Основные причины некорректной работы – сбои датчика уровня топлива или ошибки в системе впрыска (например, неверные показания расхода). Требуется диагностика:

Проверка кодов ошибок OBD-II сканером.
Тестирование сопротивления датчика уровня топлива при разных заполнениях бака.
Контроль показаний расхода топлива через диагностическое ПО.

Замена неисправного датчика или устранение ошибок ЭБУ двигателя обычно восстанавливают функцию.

Текущее время и продолжительность поездки

Бортовой компьютер отображает текущее время в формате ЧЧ:ММ на основном экране. Эта функция синхронизируется с внутренними часами устройства и служит для контроля времени в пути без отвлечения на сторонние гаджеты. Часы сохраняют показания при отключении питания благодаря резервному источнику энергии.

Параметр "Продолжительность поездки" автоматически активируется при включении зажигания и фиксирует время с момента старта двигателя. Отсчет ведется в часах и минутах (до 99:59), помогая водителю анализировать длительность рейсов, соблюдать график движения и нормы труда.

Эксплуатация и управление

Переключение режимов: Кнопкой "MODE" или "ВВОД" осуществляется смена между отображением текущего времени и длительности поездки.
Сброс счетчика: Продолжительность поездки обнуляется автоматически через 4 часа после выключения зажигания или принудительно через сервисное меню.
Калибровка времени: Корректировка часов выполняется в разделе настроек (удержание кнопки "SET" + регулировка "+/-").

Параметр	Тип данных	Особенности
Текущее время	Постоянный	Не требует сброса, сохраняется при потере питания
Длительность поездки	Временный	Автосброс при простое >4 часов

Важно: При замене аккумулятора возможен сбой времени. Для восстановления показателей требуется ручная настройка через меню параметров. Некорректное отображение длительности поездки часто указывает на проблемы с подключением к цепи зажигания.

Текущая дата и счетчик общего пробега

Текущая дата отображается на экране бортового компьютера непрерывно или при активации информационного режима. Данные поступают от встроенных часов реального времени, питающихся от основной электросети автомобиля через предохранитель F15 (7,5А). При отключении аккумулятора показания сбрасываются до заводских значений (01.01.2000), что требует ручной корректировки через сервисное меню.

Счетчик общего пробега (одометр) фиксирует километраж, пройденный автомобилем за весь период эксплуатации. Данные формируются на основе сигналов датчика скорости, расположенного в КПП, и обрабатываются микропроцессором блока управления. Значение хранится в энергонезависимой памяти EEPROM, что исключает потерю данных при обесточивании системы.

Принцип работы и эксплуатация

Калибровка даты: Для установки актуальной даты выполните последовательность:

Зажмите кнопку сброса суточного пробега при включенном зажигании
Дождитесь мигания показаний на дисплее
Используйте клавиши "+" и "-" для изменения значений (день → месяц → год)
Подтвердите выбор кнопкой сброса

Особенности одометра:

Минимальный шаг фиксации: 100 метров
Диапазон отображения: 0 - 999 999 км
Переполнение вызывает сброс показаний на ноль с сохранением в журнале ошибок

Тип неисправности	Возможная причина	Решение
Не отображается дата	Обрыв цепи питания часов	Проверка предохранителя F15, тестирование напряжения на контакте 9 блока
Счетчик не считает пробег	Неисправность датчика скорости	Диагностика датчика (сопротивление 200-250 Ом), замена
Самопроизвольный сброс показаний	Сбои EEPROM	Перепрошивка блока компьютера

Важно: Попытки механического вмешательства в одометр (корректировка пробега) приводят к блокировке системы. Восстановление работоспособности требует полной замены блока управления с перерегистрацией в ЭБУ двигателя.

Настройка параметров отображения данных на экране

Регулировка параметров экрана осуществляется через главное меню бортового компьютера с помощью кнопок управления на приборной панели. Доступ к разделу "Дисплей" или "Настройка экрана" предоставляет опции изменения яркости, контрастности, языка интерфейса и формата отображаемых данных.

Пользователь может выбрать тип отображаемой информации: текущий расход топлива, средняя скорость, прогнозируемый запас хода, температура охлаждающей жидкости или напряжение бортовой сети. Доступны варианты группировки данных на основном и дополнительном экранах в зависимости от приоритетов водителя.

Ключевые настраиваемые параметры

Яркость подсветки - регулируется для дневного и ночного режима отдельно
Контрастность - настройка четкости символов при разных углах обзора
Автоматическое переключение день/ночь - активация сенсора освещенности
Формат данных:
1. Единицы измерения (л/100км или км/л)
2. Температура (°C или °F)
3. Часовой формат (12/24 часа)

Параметр	Диапазон значений	Рекомендации
Яркость (день)	1-10 уровней	Уровень 8-9 для солнечной погоды
Контрастность	1-15 уровней	Уровень 10-12 для стандартных условий
Таймаут подсветки	10-60 секунд	15-20 сек для экономии заряда АКБ

Важно! После внесения изменений необходимо подтвердить выбор кнопкой "ОК" и дождаться автоматического сохранения настроек. Сброс к заводским параметрам выполняется долгим нажатием (3-5 сек) кнопки "Сброс" в меню дисплея.

Калибровка датчика уровня топлива в баке

Калибровка датчика уровня топлива (ДУТ) бортового компьютера необходима для обеспечения точного отображения остатка топлива в баке на приборной панели и в показаниях БК. Необходимость в калибровке возникает при замене датчика, топливного бака, бортового компьютера, а также при явных несоответствиях показаний реальному количеству топлива (например, стрелка падает до нуля при непустом баке или "плавает").

Процесс калибровки основан на "обучении" БК значениям сопротивления датчика, соответствующим пустому и полному баку. Датчик уровня топлива представляет собой потенциометр (переменный резистор), сопротивление которого меняется в зависимости от положения поплавка. БК преобразует это сопротивление в понятные водителю проценты или литры.

Методы калибровки

Существует два основных способа калибровки ДУТ для БК Газель:

Калибровка через диагностический разъем (OBD-II): Самый точный и предпочтительный метод.
- Требуется подключение ноутбука или планшета со специализированным диагностическим ПО (например, "Диагностика ГАЗ", "ScanDoc", "КУРС МПА") и совместимым адаптером к разъему OBD-II автомобиля.
- В программе выбирается функция калибровки ДУТ.
- Строго следуя инструкциям ПО, выполняются шаги:
  1. Запись значения сопротивления ДУТ при пустом баке (обычно это значение сопротивления при низком уровне, близком к "0", но не обязательно абсолютно пустом).
  2. Доливка топлива до полного бака ("под горловину").
  3. Запись значения сопротивления ДУТ при полном баке.
- Программа вычисляет калибровочную кривую и сохраняет данные в память БК.
Калибровка кнопками на самом БК: Доступна на некоторых моделях бортовых компьютеров (например, ранние ШТАТ, некоторые версии БК ГАЗ).
- Процедура подробно описана в инструкции по эксплуатации конкретной модели БК.
- Обычно включает последовательность нажатий кнопок БК для входа в сервисный режим, выбор пункта калибровки ДУТ.
- Далее также требуется указать БК значения для "Пусто" и "Полно" путем слива/заправки топлива или прямого ввода значений сопротивления (если они известны). Точность этого метода обычно ниже, чем у диагностического.

Критически важные моменты при калибровке

Полный бак: Для точности калибровки бак обязательно должен быть заправлен до отказа ("под горловину") на этапе замера "Полно". Недостаточный уровень приведет к постоянному занижению показаний "максимума".
Стабильность: Автомобиль должен стоять на ровной поверхности. Топливо в баке должно успокоиться перед замерами.
Исправность ДУТ и проводки: Калибровка не исправит механические неисправности поплавка, износ дорожек резистора, обрыв или замыкание проводов. Перед калибровкой убедитесь в их исправности.
Значения сопротивления: Для разных датчиков (рычажных и трубчатых) характерны разные диапазоны сопротивлений. Значения "Пусто" и "Полно" должны соответствовать физическим возможностям установленного датчика.

Симптом	Возможная причина (помимо необходимости калибровки)
Стрелка падает до нуля, хотя топливо есть	Обрыв цепи датчика, неисправность датчика (обрыв резистора)
Стрелка постоянно показывает "Полный бак"	Короткое замыкание в цепи датчика, неисправность датчика (замыкание)
Показания "скачут" во время движения	Плохой контакт в разъемах/массе, износ резистивной дорожки датчика, неисправность БК

Эксплуатация и Ремонт: После успешной калибровки показания БК должны точно отражать уровень топлива. Если показания снова становятся неверными, это указывает на проблему с самим датчиком (залипание поплавка, износ резистора), его проводкой, контактами или неисправностью бортового компьютера. Механический ремонт или замена ДУТ требуют снятия топливного модуля (насоса) из бака. При отсутствии опыта или специализированного ПО для диагностики и калибровки настоятельно рекомендуется обращаться в сервисные центры.

Программирование расхода топлива под конкретный двигатель

Программирование расхода топлива в бортовом компьютере (БК) "Газели" – это точная настройка алгоритмов вычисления потребления горючего под параметры конкретного силового агрегата и датчиков автомобиля. Стандартные заводские настройки зачастую дают усредненные или неточные показания, особенно после замены элементов топливной системы, ДМРВ или самого двигателя. Корректировка коэффициентов позволяет БК учитывать реальную производительность форсунок, особенности работы датчиков и индивидуальные характеристики мотора.

Процедура выполняется с помощью специализированного диагностического оборудования (например, сканеров типа DST-2M, Автосканер АСКАН, ПО DIESEL-Р) через диагностический разъем OBD-II. Мастер считывает текущие калибровочные данные из ЭБУ двигателя и БК, после чего вносит изменения в программные коэффициенты расхода, опираясь на фактические замеры (метод контрольного проезда с заправкой до полного бака). Точность результата напрямую зависит от квалификации исполнителя и качества оборудования.

Ключевые аспекты процедуры

Основные параметры и этапы программирования:

Коррекция по производительности форсунок: Ввод фактической производительности инжекторов (в см³/мин при номинальном давлении), так как их износ или замена меняет подачу топлива.
Калибровка по сигналу ДУТ: Настройка соответствия уровней сигнала датчика уровня топлива (ДУТ) реальному объему в баке для точного учета заправок и остатка.
Адаптация под тип ДМРВ: Учет характеристик установленного датчика массового расхода воздуха (ДМРВ), так как разные модели имеют отличные выходные сигналы.
Ввод поправочных коэффициентов: Ручная корректировка коэффициентов для:
- Холостого хода (ХХ);
- Средних нагрузок;
- Максимальной мощности.

Валидация настроек обязательна: после программирования проводят тестовые поездки с фиксацией расхода по БК и ручным замером (по заправкам). Рассогласование более 3-5% требует повторной коррекции. Неверные коэффициенты приводят не только к ложным показаниям, но и к ошибкам в расчете остатка хода, что критично для коммерческого транспорта.

Фактор влияния	Параметр в БК для коррекции	Риски при ошибке
Износ/замена форсунок	Производительность форсунки (мг/так)	Занижение или завышение расхода до 15-20%
Калибровка ДУТ	Градуировочная таблица бака	Неправильный остаток топлива, "плавающие" показания
Версия ЭБУ двигателя	Коэффициент передачи данных CAN-шины	Полное несоответствие данных БК и реальности

Важно: На некоторых моделях БК "Газели" (например, БК-63, БК-67) доступен "обучаемый" режим, где система частично адаптирует коэффициенты самостоятельно при многократных контрольных заправках, но ручная калибровка через оборудование остается наиболее точным методом. После серьезного ремонта двигателя или замены датчиков процедуру необходимо повторять.

Настройка звуковых предупреждений и сигналов

Звуковые сигналы бортового компьютера Газель обеспечивают своевременное оповещение водителя о критических параметрах. Настройка включает регулировку громкости, тональности и выбора событий, активирующих предупреждения. Правильная конфигурация предотвращает информационную перегрузку и повышает безопасность эксплуатации.

Управление параметрами осуществляется через меню БК в разделе «Звук» или «Оповещения». Доступные опции варьируются в зависимости от модели компьютера (Gamma, ШТАТ, Orion). Для корректировки требуется включенное зажигание и парковочный режим транспортного средства.

Ключевые настраиваемые параметры

Параметр	Опции	Назначение
Громкость	Низкая/Средняя/Высокая	Регулировка интенсивности звука
Тип сигнала	Однотональный/Прерывистый	Различение типов событий по звучанию
Скоростное предупреждение	80-120 км/ч (шаг 5 км/ч)	Оповещение о превышении установленного порога
Контроль топлива	7-15 литров (шаг 1 литр)	Сигнал при достижении минимального остатка

Обязательные к активации сигналы включают:

Аварийное давление масла
Перегрев двигателя
Низкий заряд АКБ
Ошибки ECU (чек-двигатель)

Для калибровки выполните последовательно:

Войдите в главное меню БК кнопкой «SET»
Выберите раздел «Звуковые сигналы»
Используйте клавиши «+»/«-» для изменения значений
Подтвердите выбор долгим нажатием «SET»
Перезагрузите компьютер отключением клеммы АКБ на 30 секунд

Важно: При сбоях в работе оповещений (ложные сигналы/отсутствие звука) проверьте целостность динамика БК и контактов на разъёме. Запрещено полностью отключать предупреждения о неисправностях двигателя – это может привести к серьёзным поломкам.

Регулировка яркости и контрастности дисплея

Функция регулировки позволяет адаптировать видимость экрана бортового компьютера к внешним условиям освещения. Корректная настройка снижает утомляемость глаз водителя при ночной езде и улучшает читаемость данных в яркий солнечный день.

Управление параметрами осуществляется через системное меню БК с помощью кнопок на панели приборов или рулевом колесе (в зависимости от модификации). Изменения применяются мгновенно, не требуя перезагрузки системы.

Порядок настройки

Для доступа к параметрам дисплея выполните последовательность:

Нажмите кнопку "МЕНЮ" в режиме основного экрана
Выберите раздел "Настройки дисплея" кнопками навигации ▲/▼
Перейдите в подраздел "Яркость/Контраст"

Регулировка значений выполняется:

Кнопками ◄/► для переключения между параметрами
Кнопками +/- для изменения уровня (шаг 10%)

Рекомендуемые значения	Условия эксплуатации
Яркость: 30-40%	Ночная езда
Яркость: 70-100%	Солнечный день
Контрастность: 60-80%	Универсальные

Важно: чрезмерная яркость сокращает ресурс дисплея. При исчезновении изображения после регулировки удерживайте кнопку "СБРОС" 5 секунд для сброса до заводских настроек.

Обнуление показателей расхода и суточного пробега

Обнуление суточного пробега и показателей расхода топлива – стандартная функция бортового компьютера (БК) "Газели", необходимая для сброса временных данных перед новым рейсом или для контроля параметров за конкретный период эксплуатации. Эта операция не затрагивает общий пробег автомобиля и долгосрочную статистику, хранящуюся в памяти устройства.

Процедура выполняется вручную водителем через интерфейс БК с помощью кнопок на приборной панели или рулевом колесе (в зависимости от модели). Важно понимать, что сброс обнуляет только вычисленные значения расхода за текущий цикл и пройденное расстояние с момента последнего обнуления, не влияя на калибровку датчиков или диагностические коды ошибок.

Порядок выполнения обнуления

Для сброса суточного пробега и расхода топлива выполните следующие действия:

Включите зажигание (двигатель может быть заглушен).
Переключите дисплей БК на отображение "СУТОЧНЫЙ ПРОБЕГ" или "РАСХОД ТОПЛИВА".
Нажмите и удерживайте кнопку "СБРОС" (RESET) или "ВЫБОР" (в зависимости от модели) в течение 3-5 секунд.
Дождитесь мигания показателей или появления нулевых значений на экране.
Отпустите кнопку – данные обнулены.

Ключевые особенности:

Обнуление суточного пробега автоматически сбрасывает и связанные с ним расчеты расхода топлива.
Показатель "СРЕДНИЙ РАСХОД" после сброса начинает новый цикл вычислений на основе актуальных данных датчиков.
Частота обнуления не регламентируется производителем и зависит от задач водителя (например, после каждой заправки или по окончании смены).

Возможные проблемы и решения

Проблема	Причина	Действия
Сброс не происходит	Неисправность кнопки, сбой БК	Проверить кнопку мультиметром, перезагрузить БК (отключить АКБ на 10 мин.)
Обнуляются не все показатели	Ошибка программного обеспечения БК	Выполнить сброс настроек БК до заводских через сервисное меню
Данные сбрасываются самопроизвольно	Короткое замыкание кнопки, сбой питания	Диагностика проводки, проверка напряжения бортовой сети

Важно! При неудачных попытках сброса или постоянных сбоях выполните диагностику БК на СТО – это может указывать на неисправность модуля памяти или нарушение электропитания устройства. Самостоятельный разбор корпуса компьютера без специализированных навыков не рекомендуется.

Активация сервисных напоминаний о ТО

Функция сервисных напоминаний бортового компьютера (БК) на автомобилях Газель предназначена для своевременного информирования водителя о приближении планового технического обслуживания (ТО). Напоминания активируются вручную после проведения очередного ТО и сброса счетчика пробега до обслуживания. Основной принцип основан на отсчете заданного интервала пробега (например, 10 000 км или 15 000 км) от точки сброса.

Для активации напоминания необходимо войти в режим программирования сервисного интервала. На большинстве моделей БК Газель (например, БК-ГАЗ или аналоги) это делается следующим образом: при выключенном зажигании нажмите и удерживайте кнопку сброса суточного пробега (TRIP). Не отпуская кнопку, включите зажигание. На дисплее БК начнет мигать текущее значение сервисного интервала. Используя кнопки управления (чаще всего кнопки "+" и "-", или повторные нажатия TRIP), установите требуемое значение пробега до следующего ТО в километрах (например, 10000).

Процедура активации и сброса

После установки нужного значения интервала:

Дождитесь, когда мигание прекратится (или нажмите кнопку TRIP еще раз для подтверждения, в зависимости от модели БК).
Выключите зажигание.
Сервисный интервал активирован. БК начнет отсчет пробега от текущего значения одометра.

Важно: Данную процедуру обязательно нужно выполнять сразу после проведения планового технического обслуживания и сброса счетчика пробега до ТО (обнуления Trip A или Trip B, используемого для отсчета). Активация до проведения ТО приведет к некорректному расчету оставшегося пробега.

Бортовой компьютер будет отображать оставшийся до ТО пробег на основном экране или в соответствующем меню. При приближении к нулевому значению (обычно за 1000 км, 500 км или 100 км до срока) БК начнет выдавать визуальные (мигающий значок гаечного ключа или надпись "SERVICE") и звуковые предупреждения при каждом включении зажигания.

Тип ТО / Напоминание	Типичный интервал (км)	Действия при срабатывании
Плановое ТО-1 (Масло, фильтры)	10 000 - 15 000	Замена масла ДВС, масляного, воздушного, топливного фильтров (при необходимости), диагностика.
Плановое ТО-2 (Расширенное)	20 000 - 30 000	Все операции ТО-1 + замена фильтра салона, проверка тормозов, подвески, ГРМ (по регламенту).
Сезонное обслуживание	- (По времени года)	Замена резины, проверка аккумулятора, ОЖ, омывателя (напоминание обычно не привязано к пробегу БК).

После проведения обслуживания, указанного в напоминании, необходимо снова выполнить процедуру активации (установки нового интервала), чтобы БК начал отсчет до следующего ТО. Если этого не сделать, напоминания либо исчезнут, либо будут показывать отрицательный пробег, что неинформативно.

Примечание: Возможность установки интервала и точность напоминаний напрямую зависят от правильной работы датчика скорости и корректности показаний одометра БК. При замене приборной панели или датчика скорости может потребоваться калибровка.

Как пользоваться экономичным режимом вождения

Экономичный режим в бортовом компьютере "Газели" активируется автоматически при соблюдении водителем определенных параметров движения. Система анализирует частоту вращения коленвала, скорость, манеру переключения передач и динамику разгона для минимизации расхода топлива.

Для эффективного использования эко-режима соблюдайте ключевые принципы: плавное ускорение без резких нажатий педали газа, поддержание оборотов двигателя в диапазоне 1800-2500 об/мин, своевременное переключение на повышенные передачи и прогнозируемое торможение двигателем.

Практические рекомендации

Оптимальные параметры движения:

Разгоняйтесь с плавным нажатием педали газа (не более 30-40% хода)
Переключайте передачи при достижении 2000-2500 об/мин
Поддерживайте скорость 70-90 км/ч на высшей передаче

Контроль показателей: Следите за индикацией БК:

Зеленая подсветка шкалы расхода - режим активен
Мгновенный расход не должен превышать 8-9 л/100км
Анализируйте график "Расход/Скорость" в меню статистики

Параметр	Экономичный диапазон
Обороты двигателя	1800-2500 об/мин
Темп набора скорости	не более 5 км/ч за секунду
Дистанция торможения	от 150 метров при 80 км/ч

Важно: Избегайте движения на пониженных передачах с высокими оборотами. Принудительная активация возможна через меню "Настройки вождения" выбором профиля "ЭКО", но эффективность зависит исключительно от стиля управления.

Расчет времени прибытия при заданном маршруте

Бортовой компьютер Газели рассчитывает время прибытия к конечной точке маршрута на основе анализа текущих параметров движения и заложенной картографической информации. Для выполнения вычислений система использует данные о пройденном пути, оставшемся расстоянии до цели, средней скорости автомобиля, а также учитывает дорожные условия и ограничения, зафиксированные в навигационной базе.

При задании маршрута через интерфейс навигатора компьютер автоматически определяет общую протяженность пути и сегментирует его на участки с разными характеристиками. Алгоритм непрерывно сопоставляет фактическую скорость движения с прогнозируемой, корректируя расчеты в реальном времени при изменении дорожной обстановки или отклонении от рекомендованного пути.

Ключевые факторы расчета

Точность прогноза зависит от нескольких переменных, которые система обрабатывает комплексно:

Текущая скорость и динамика её изменения
Исторические данные о средней скорости на конкретных участках дороги
Ограничения скорости, загруженные в память навигации
Планируемые остановки, введенные водителем вручную
Поправочные коэффициенты на погодные условия (актуально для моделей с подключением к метеосервисам)

Для просмотра прогноза водитель активирует функцию "Время прибытия" в меню навигации. Результат отображается в формате ЧЧ:ММ на основном экране, с периодическим автоматическим обновлением. При длительных маршрутах рекомендуется периодически сверять расчеты с реальными дорожными условиями.

Параметр	Влияние на точность
Актуальность карт	Устаревшие карты вызывают ошибки в определении расстояний и ограничений
Корректность калибровки датчика скорости	Неправильные показания скорости искажают все расчеты
Ручной ввод заправок/отдыха	Позволяет учесть незапланированные задержки

Сигнализация о превышении заданной скорости

Данная функция непрерывно контролирует текущую скорость автомобиля через сигналы от датчика скорости на коробке передач. При достижении или превышении установленного пользователем порога бортовой компьютер немедленно активирует систему оповещения для предупреждения водителя.

Система использует два типа индикации: визуальную (мигающий символ спидометра или текстовое предупреждение на дисплее) и звуковую (прерывистый или непрерывный звуковой сигнал). Сигнализация прекращается только после снижения скорости ниже установленного лимита минимум на 3-5 км/ч.

Управление и настройка

Для активации функции и установки порога скорости выполните следующие действия:

Войдите в меню "Настройки" бортового компьютера с помощью клавиш управления
Выберите пункт "Ограничение скорости"
Установите желаемое значение (от 30 до 120 км/ч) кнопками "+/-"
Подтвердите выбор нажатием кнопки "OK"

Эксплуатация требует периодической проверки корректности срабатывания. При ложных сигналах или отсутствии реакции выполните калибровку датчика скорости через сервисное меню.

Типовые неисправности и методы устранения:

Симптом	Возможная причина	Решение
Постоянный сигнал при любой скорости	Замыкание провода датчика, сбой ПО	Проверить цепь датчика, выполнить сброс системы
Отсутствие сигнала при превышении	Отключенная функция, обрыв проводов, неисправный зуммер	Активировать настройку, прозвонить цепь, заменить пищалку
Неправильный порог срабатывания	Сбитые настройки калибровки	Выполнить процедуру калибровки через диагностический разъем

При сохранении неисправностей после базовых проверок требуется диагностика основного блока компьютера и замена неисправных компонентов: датчика скорости (расположен на КПП), звукового излучателя или управляющего модуля.

Предупреждение о падении напряжения ниже критического

Данное предупреждение сигнализирует о снижении напряжения в бортовой сети автомобиля Газель ниже минимально допустимого уровня (обычно менее 11.5–12.0 В). Игнорирование этой индикации может привести к отключению критически важных систем, некорректной работе датчиков, сбоям в памяти ЭБУ или полной остановке двигателя из-за недостаточной мощности для работы топливного насоса и форсунок.

Бортовой компьютер постоянно анализирует напряжение через датчики в цепи генератора или АКБ. При фиксации значений ниже порогового уровня (зашитого в ПО) активируется звуковой/световой сигнал на приборной панели и сохраняется диагностический код ошибки (например, P0562). Система может принудительно отключить энергоемкие потребители (климат-контроль, подогревы) для экономии заряда.

Эксплуатация и действия при срабатывании предупреждения

Немедленно заглушите двигатель для диагностики (если позволяет ситуация).
Проверьте визуально:
- Натяжение и целостность ремня генератора.
- Коррозию или окисление клемм АКБ и массовых проводов.
- Наличие трещин на корпусе АКБ или подтеков электролита.
Измерьте напряжение на клеммах АКБ при заглушенном двигателе (норма: 12.5–12.7 В).
Запустите мотор, измерьте напряжение на АКБ (норма: 13.8–14.8 В).

Распространенные причины и ремонт:

Причина	Способ устранения
Износ щеток/регулятора генератора	Замена щеточного узла или регулятора напряжения
Обрыв или замыкание в обмотке статора/ротора	Перемотка или замена генератора
Просадка напряжения из-за утечки тока	Поиск утечки мультиметром, замена поврежденной проводки
Неисправность АКБ (сульфатация, замыкание банок)	Зарядка/восстановление или замена аккумулятора
Окисление контактов на колодке ЭБУ	Чистка контактов, обработка антикоррозийным спреем

Важно: После ремонта обязательно сотрите ошибку из памяти ЭБУ диагностическим сканером. При частых срабатываниях предупреждения проверьте цепь заряда мультиметром под нагрузкой (фары, печка) – падение ниже 13 В при 2000 об/мин указывает на неисправность генератора.

Оповещение о перегреве двигателя

Бортовой компьютер непрерывно отслеживает температуру охлаждающей жидкости через датчик, интегрированный в систему охлаждения двигателя. При достижении критического порога (обычно 102–105°C для двигателей Газели) процессор генерирует сигнал тревоги.

Сигнал визуализируется на дисплее БК мигающей иконкой двигателя с термометром и текстовым сообщением "ПЕРЕГРЕВ". Одновременно активируется прерывистый звуковой сигнал повышенной тональности, привлекающий внимание водителя даже в шумной кабине.

Действия водителя при срабатывании сигнала

Немедленно снизить скорость и включить печку отопления салона на максимальный режим для отвода тепла
Остановиться на безопасном участке дороги, не заглушая двигатель (чтобы избежать теплового удара)
Открыть капот для ускоренного охлаждения подкапотного пространства
Контролировать температуру по показаниям БК до её стабилизации в зелёной зоне (85–95°C)

Типовая причина перегрева	Способ проверки
Утечка охлаждающей жидкости	Осмотр патрубков, радиатора, помпы на предмет подтёков
Неисправность термостата	Контроль нагрева нижнего патрубка радиатора при запуске двигателя
Загрязнение радиатора	Визуальный осмотр сот на наличие забитости насекомыми/пылью
Отказ вентилятора	Проверка предохранителей, реле, подачи питания на разъём вентилятора

При повторяющихся срабатываниях оповещения необходима диагностика системы охлаждения: проверка уровня тосола, герметичности крышки расширительного бачка, работоспособности помпы и датчика температуры. Игнорирование сигнала приводит к деформации ГБЦ, заклиниванию двигателя и дорогостоящему ремонту.

Контроль расхода топлива: выявление перерасхода

Бортовой компьютер ГАЗель непрерывно фиксирует объем потребляемого топлива через датчики в топливной магистрали и корректирует данные по показаниям ДМРВ (датчика массового расхода воздуха). Система сопоставляет фактический расход с нормативными значениями, заложенными в память для конкретных режимов работы двигателя и условий движения.

При обнаружении отклонений свыше 7-10% активируется предупреждение о перерасходе. Диагностика начинается с анализа текущих параметров: длительности впрыска, напряжения датчика кислорода, температуры ОЖ, положения дроссельной заслонки. Критичными считаются показатели, выходящие за установленные производителем диапазоны.

Диагностика причин перерасхода

Сбор статистики: Фиксация расхода на холостом ходу (норма: 0.8-1.2 л/ч), под нагрузкой (15-17 л/100км для ГАЗель Бизнес), при равномерном движении.
Анализ типичных неисправностей:
- Загрязнение воздушного фильтра или ДМРВ
- Некорректная работа форсунок (производительность, герметичность)
- Неисправность лямбда-зонда или катализатора
- Падение компрессии в цилиндрах
- Износ свечей зажигания/высоковольтных проводов

Параметр	Нормальное значение	Признак перерасхода
Краткосрочная коррекция топлива	±5%	Отклонение >±10%
Напряжение лямбда-зонда	0.1-0.9В (цикличность)	Постоянное значение >0.7В
Положение РХХ	25-40 шагов	>50 шагов на прогретом ДВС

Важно: Перед диагностикой исключите внешние факторы: перегруз, использование кондиционера, движение по бездорожью, некачественное топливо. Для точности данных выполняйте калибровку датчика уровня топлива при каждом заполнении бака.

Диагностика неисправности датчиков через БК

Бортовой компьютер (БК) "Газели" оснащен функцией самодиагностики, позволяющей в реальном времени отслеживать показания датчиков и выявлять отклонения от нормы. При возникновении неисправностей система фиксирует ошибки в виде цифровых кодов, сохраняя их в энергонезависимой памяти. Для доступа к данным необходимо перевести БК в сервисный режим с помощью комбинации клавиш (например, удержание кнопки "СУТ" + "Ввод").

На экране последовательно отображаются параметры сенсоров: напряжение датчика кислорода (λ-зонд), температура охлаждающей жидкости, положение дроссельной заслонки (ДПДЗ), частота вращения коленвала (ДПКВ), массовый расход воздуха (ДМРВ) и другие. Критичные отклонения автоматически сопровождаются звуковым сигналом и миганием индикатора "CHECK". Расшифровка кодов неисправностей (DTC) осуществляется по заводским мануалам или через диагностические сканеры.

Алгоритм диагностики

Активация режима диагностики:
- Запустить двигатель и прогреть до рабочей температуры
- Удерживать кнопку сброса суточного пробега + кнопку "Меню" 5 секунд
Анализ параметров:
- Сравнение текущих значений с эталонными (например, ДПДЗ в режиме холостого хода: 0.5-0.7 В)
- Фиксация параметров, выходящих за допустимые диапазоны
Чтение кодов ошибок:
- Коды вида P0XXX выводятся в разделе "Ошибки ЭСУД"
- Пример: P0115 – обрыв цепи датчика температуры ОЖ

Параметр	Нормальное значение	Признак неисправности
Датчик О2 (λ-зонд)	0.1–0.9 В (переменный)	Постоянное значение 0.45 В
ДПДЗ	0.5–4.5 В (плавное изменение)	Скачки напряжения при плавном нажатии педали
Датчик детонации	0.3–1.4 В	Отсутствие сигнала при нагрузке

Важно: После замены датчика необходимо стереть ошибки из памяти БК через пункт меню "Сброс ошибок". Ложные срабатывания могут возникать при плохом контакте в разъемах или повреждении проводки – перед заменой датчика проверьте целостность цепи мультиметром.

Для сложных диагностических задач (например, анализ форсунок или давления топлива) рекомендуется подключение внешнего сканера через OBD-II разъем. Интерпретация кодов требует учета контекста работы двигателя – отдельная ошибка ДМРВ может быть следствием подсоса воздуха во впускном коллекторе.

Как сбросить ошибку Check Engine через интерфейс БК

Сброс ошибки Check Engine выполняется через меню бортового компьютера (БК) после устранения неисправности. Для доступа к диагностическим функциям необходимо перевести БК в сервисный режим с помощью кнопок управления на приборной панели.

Процедура сброса требует строгого соблюдения последовательности действий во избежание сбоев системы. Предварительно рекомендуется записать или сфотографировать коды ошибок для возможного анализа в будущем.

Пошаговая инструкция

Заглушите двигатель и включите зажигание (без запуска мотора)
Нажмите и удерживайте кнопку сброса суточного пробега
Кратковременно нажмите кнопку переключения режимов БК
Дождитесь появления надписи "Сброс ошибок" или "Очистка кодов"
Отпустите кнопку сброса пробега для подтверждения операции
Выключите зажигание на 15 секунд

Важно: При успешном сбросе индикатор Check Engine погаснет после запуска двигателя. Если ошибка сохраняется - неисправность не устранена или требуется дополнительная диагностика.

Типичные проблемы	Решение
БК не переходит в сервисный режим	Проверить исправность кнопок, повторить процедуру с точным временем удержания
Ошибка появляется повторно	Считать актуальные коды через диагностический разъем OBD-II
Отсутствует пункт сброса ошибок	Обновить прошивку БК или использовать специализированный сканер

Сброс без устранения причины временно погасит лампу, но ошибка зарегистрируется в памяти ЭБУ повторно
Для моделей Газель Бизнес с цветным дисплеем используйте меню "Диагностика" → "Стереть коды"
После сброса выполните тест-драйв для проверки работы систем

Типичные неисправности дисплея: пропадание изображения

При полном пропадании изображения на дисплее бортового компьютера Газели первичная диагностика начинается с проверки подачи питания на устройство. Необходимо убедиться в наличии напряжения 12V на разъёме дисплея при включённом зажигании, используя мультиметр. Параллельно проверяются предохранители F15 (15А) и F20 (7.5А) в монтажном блоке, отвечающие за питание приборной панели и бортового компьютера.

Механические повреждения шлейфа – распространённая причина неисправности. Требуется демонтировать панель приборов и визуально оценить состояние контактов: окисление, перелом жил, неплотное прилегание к разъёмам. Особое внимание уделяется участкам возле точек изгиба и зонам крепления пластиковыми фиксаторами, где чаще возникают заломы проводников.

Диагностика и устранение неполадок

Последовательность действий при поиске неисправности:

Проверка подсветки: направить фонарь под углом к экрану для выявления слабого изображения (указывает на сбой подсветки)
Тест разъёмов: отключить и заново подключить коннекторы на блоке БК и дисплее, очистить контакты спиртом
Диагностика управляющего модуля: подключить заведомо исправный дисплей для исключения поломки головного блока

Тип неисправности	Признаки	Способ ремонта
Выход подсветки	Изображение видно под фонариком	Замена светодиодной ленты/инвертора
Обрыв шлейфа	Пропадание данных при вибрации	Перепайка шлейфа или замена
Сбой прошивки	Чёрный экран при звуковых оповещениях	Перепрошивка блока БК

При отсутствии результатов аппаратной проверки выполняется анализ ошибок через диагностический разъём OBD-II с помощью ПО типа Scanmatic. Критичные ошибки контроллера (например, U1113 – потеря связи с дисплеем) требуют замены блока управления. Если экран не реагирует на диагностику, необходим демонтаж и разборка дисплея для проверки пайки микросхем-драйверов и конденсаторов на внутренней плате.

БК не включается: причины и поиск поломки

При полном отсутствии реакции бортового компьютера (БК) на Газели на нажатие кнопок или включение зажигания, диагностику начинают с проверки базовых систем питания и связи. Первичный осмотр позволяет исключить очевидные механические повреждения, окисление контактов или перегоревшие предохранители.

Системный поиск неисправности требует последовательной проверки каждого элемента цепи: от целостности проводки до исправности контроллера. Игнорирование симптомов (например, мигания индикаторов перед отказом) усложняет локализацию проблемы.

Основные причины отказа

Проблемы с питанием:
- Перегоревший предохранитель F15 (15А) в монтажном блоке
- Обрыв/короткое замыкание в проводах от АКБ или замка зажигания
- Плохой контакт в разъёмах (окисление, деформация клемм)
Неисправность управляющих элементов:
- Залипание или поломка кнопки включения БК
- Отказ реле питания бортовой электроники
Повреждение оборудования:
- Выход из строя дисплея БК (трещины, залитие)
- Сбой прошивки или "зависание" процессора
- Физическое повреждение корпуса/платы (вибрация, удары)

Алгоритм поиска неисправности

Проверка предохранителей:
- Найти монтажный блок (обычно возле рулевой колонки)
- Проверить целостность F15 (15А) и соседних предохранителей
Диагностика напряжения:
- Замерить мультиметром +12В на разъёме БК (контакты 1 и 9 при отключенной колодке)
- Убедиться в наличии "массы" на контакте 16 разъёма
Осмотр цепи зажигания:
- Проверить проводку от замка зажигания до БК (контакт 15 разъёма)
- Протестировать кнопку включения на предмет замыкания контактов
Тестирование оборудования:
- Подключить заведомо исправный БК (при наличии)
- Проверить дисплей на механические повреждения
- Попробовать сбросить питание (отсоединить АКБ на 10 минут)

Распространённые ошибки при ремонте

Ошибка	Последствие	Решение
Игнорирование проверки массы	Ложный вывод о неисправности БК	Продиагностировать цепь GND до кузова
Установка предохранителя большего номинала	Риск возгорания проводки	Использовать только штатные 15А предохранители
Попытки "прошивки" при отсутствии питания	Окончательный выход БК из строя	Восстановить питание перед программным ремонтом

Сбои в работе клавиатуры: западание кнопок

Западание кнопок проявляется как залипание или неполное возвращение клавиши в исходное положение после нажатия. Это приводит к многократному срабатыванию команды, отсутствию реакции на ввод или самопроизвольной активации функций. Наиболее уязвимы часто используемые клавиши (цифры, Enter, навигационные стрелки), особенно при интенсивной эксплуатации в условиях вибрации и перепадов температур.

Основные причины включают механический износ направляющих элементов кнопки, попадание мелкого мусора (пыль, крошки, песок) под клавишу, загустение или загрязнение смазки контактных групп, а также деформацию резинового колпачка-мембраны. В редких случаях проблему провоцирует повреждение токопроводящих дорожек на плате или заводской брак компонентов.

Устранение и профилактика

Базовые действия при западании:

Отсоединить питание бортового компьютера для предотвращения короткого замыкания.
Аккуратно демонтировать проблемную клавишу с помощью пластикового медиатора, избегая царапин.
Очистить посадочное гнездо и контакты сжатым воздухом или мягкой кисточкой, смоченной в изопропиловом спирте.
Проверить целостность резинового колпачка и пружинящих элементов на клавише.
Установить кнопку на место, убедившись в четкой фиксации.

При неэффективности чистки потребуется:

Замена деформированной мембраны или сломанного пластикового толкателя.
Нанесение специальной токопроводящей смазки на контактные группы (использовать минимальное количество).
Диагностика мультиметром целостности дорожек на плате при подозрении на электрическую неисправность.

Профилактические меры: Регулярная очистка клавиатуры мягкой щеткой, использование защитных силиконовых накладок, избегание контакта с жидкостями и агрессивными реагентами. При работе в запыленной среде рекомендована периодическая продувка клавиатуры сжатым воздухом.

Ошибки в показаниях уровня топлива и способы исправления

Неправильные показания уровня топлива на бортовом компьютере "Газели" возникают из-за неисправностей датчика уровня топлива (ДУТ), повреждения проводки, программных сбоев БК или физических дефектов топливного бака. Погрешность проявляется как "плавание" стрелки, завышенные/заниженные значения, индикация "пустой бак" при наличии топлива или фиксация показаний на одном уровне.

Игнорирование проблемы ведет к некорректному расчету расхода топлива, неожиданной остановке двигателя из-за отсутствия горючего и ложным ошибкам в системе диагностики. Регулярная калибровка БК и контроль целостности компонентов предотвращают критические ситуации.

Распространенные причины и методы устранения

Основные неисправности и решения:

Окисление контактов ДУТ – зачистка клемм и разъемов, обработка токопроводящей смазкой;
Загрязнение поплавка датчика – демонтаж ДУТ через люк бака, механическая очистка от отложений;
Обрыв/замыкание проводки – прозвонка цепи мультиметром, замена поврежденных участков проводов;
Деформация рычага поплавка – выравнивание крепежного плеча или замена датчика целиком.

Процедура калибровки БК:

Залейте полный бак топлива до срабатывания заправочного пистолета.
Активируйте сервисное меню бортового компьютера (комбинация кнопок зависит от модели БК).
Выберите пункт "Калибровка ДУТ" и установите значение "60 л" (для стандартного бака "Газели").
Подтвердите операцию, дождитесь сообщения об успешном завершении.

Симптом	Вероятная причина	Проверка
Стрелка опускается до "0" при работающем ДВС	Обрыв цепи ДУТ	Замер сопротивления на фишке датчика
Показания не меняются при заправке	Залипание поплавка	Визуальный осмотр после извлечения ДУТ
Ложное срабатывание сигнала "резерв"	Сбитая калибровка	Повторная процедура настройки БК

При замене ДУТ выбирайте оригинальные комплектующие (артикулы ГАЗ-5604200 или ГАЗ-5604230), так как несовместимые аналоги вызывают погрешности. Если ошибки сохраняются после устранения механических неполадок, выполните сброс бортового компьютера путем отключения минусовой клеммы АКБ на 10-15 минут.

Неправильный расчет расхода топлива: причины и калибровка

Ошибки в расчетах расхода топлива бортовым компьютером (БК) Газели часто возникают из-за некорректных исходных данных или технических сбоев. Ключевые факторы включают неправильные калибровочные коэффициенты, устаревшее программное обеспечение и механические неисправности датчиков. Неточности также появляются при изменении параметров автомобиля (например, установке колес нештатного диаметра) без последующей настройки системы.

Калибровка БК критична для восстановления точности показаний. Она компенсирует погрешности, вызванные износом компонентов, заменой топливной аппаратуры или естественным изменением характеристик датчиков. Регулярная проверка и корректировка предотвращают ложные данные, влияющие на логистическое планирование и оценку экономичности транспорта.

Распространенные причины ошибок

Ошибочные калибровочные коэффициенты: неверные значения объема топлива на импульс датчика или поправочных множителей для условий движения.
Неисправности датчиков: износ или загрязнение датчика уровня топлива (ДУТ), сбои датчика скорости (ДС), обрывы проводки.
Механические изменения: установка колес другого диаметра, замена редуктора или топливного бака без обновления параметров в БК.
Программные сбои: ошибки прошивки, "зависание" процессора, сброс настроек при разряде АКБ.

Процедура калибровки

Подготовка: заполните бак "под горловину", сбросьте суточные показания БК.
Замер эталона: проездите 150-200 км в смешанном цикле (город/трасса), затем повторно заполните бак, зафиксировав реально потраченные литры.
Расчет отклонения: сравните показания БК с фактическим расходом по формуле:
Поправочный коэффициент = (Фактический расход / Показания БК) × 100%

Ввод коэффициентов:

Параметр	Где корректировать
Объем на импульс ДУТ	Меню "Калибровка ДУТ" → "Литров на импульс"
Поправка для режимов	Меню "Расход" → "Коррекция ХХ/магистраль"

Проверка: повторите замеры после корректировки. Допустимое отклонение – не более 3-5%.

Важно! При механических неисправностях (подтеки топлива, неадекватные показания ДУТ) калибровка бесполезна – сначала устраните поломку. Для сложных сбоев (ошибка CAN-шины, нерабочие датчики) требуется диагностика на СТО.

Проблемы с датчиком скорости и их влияние на работу БК

Неисправность датчика скорости (ДС) на автомобилях ГАЗель – распространённая причина некорректной работы бортового компьютера (БК). Этот датчик генерирует импульсный сигнал, пропорциональный скорости вращения выходного вала КПП. БК использует эти данные для критически важных вычислений и функций управления.

Отказ или неверные показания ДС напрямую искажают информацию на дисплее БК и нарушают алгоритмы работы систем, зависящих от точного определения скорости движения автомобиля. Последствия выходят за рамки просто неправильных цифр на экране.

Основные проблемы датчика скорости и их последствия для БК

Типичные неисправности ДС и их прямое влияние на функциональность бортового компьютера:

Полное отсутствие сигнала: (Обрыв цепи, поломка датчика)
- БК фиксирует ошибку (часто P0500) и перестаёт отображать скорость движения.
- Искажается расчёт среднего и мгновенного расхода топлива (БК лишается ключевого параметра).
- Отключается функция напоминания о ТО (основана на пройденном километраже, который БК не может корректно считать).
- Нарушается работа круиз-контроля (при его наличии), так как БК не может определить скорость для поддержания.
Прерывистый сигнал (плавающая неисправность): (Плохой контакт в разъёме, повреждение проводов)
- Скорость на дисплее БК "скачет" или периодически пропадает.
- Расчёт расхода топлива становится крайне неточным, показатели хаотично меняются.
- Пробег может считаться с ошибками (заниженный или завышенный реальный километраж).
- Возможно самопроизвольное включение/выключение круиз-контроля.
Неправильный сигнал (неверная частота/амплитуда): (Неисправность самого ДС, сильное загрязнение)
- БК отображает скорость, не соответствующую реальной (завышает или занижает).
- Расход топлива на БК рассчитывается с систематической ошибкой.
- Расчёт оставшегося запаса хода и прогнозируемого пробега становится недостоверным.
- Возможны рывки при движении из-за некорректной передачи данных на ЭБУ двигателя (влияет на топливоподачу и ХХ).

Диагностика и устранение

При подозрении на неисправность ДС и связанных сбоев БК выполняют:

Визуальный осмотр: Проверка целостности датчика, его разъёма и проводов на предмет повреждений, окисления, влаги.
Проверка сопротивления и напряжения: Тестирование обмотки датчика мультиметром (обычно 200-300 Ом), наличие опорного напряжения (12В) и импульсного сигнала на разъёме при вращении колеса.
Считывание ошибок БК: Использование диагностического сканера для выявления кодов неисправностей (P0500, P0501 и др.).
Замена датчика: При подтверждении неисправности ДС производится его замена на исправный (важно использовать совместимую модель).
Проверка привода: Осмотр шестерни привода ДС в КПП на предмет сколов или износа зубьев.

Своевременное устранение проблем с датчиком скорости восстанавливает корректную работу всех функций бортового компьютера и предотвращает возможные негативные последствия для двигателя и трансмиссии, вызванные ошибочными данными.

Как проверить целостность проводки бортового компьютера

Проверка целостности проводки начинается с визуального осмотра жгута на предмет механических повреждений: перетираний, оплавлений, трещин изоляции. Особое внимание уделите участкам возле точек крепления, в местах перегибов и соединений с разъемами. Обязательно проверьте фиксацию клемм в колодках – ослабленные контакты часто вызывают нарушение сигнала.

Отключите массу на аккумуляторе перед тестированием. Используйте мультиметр в режиме прозвонки или измерения сопротивления. Сопротивление исправного провода не должно превышать 1-2 Ом. Последовательно проверьте каждый проводник между контактами разъема ЭБУ и соответствующими точками подключения бортового компьютера, сверяясь со схемой электропроводки.

Методика проверки

Подготовка: Снимите защитные кожухи жгутов. Обесточьте сеть, отсоединив клемму «–» АКБ.
Прозвонка цепи:
- Один щуп мультиметра подключите к выходному контакту разъема БК
- Второй щуп – к соответствующему пину на колодке ЭБУ
- Короткий звуковой сигнал (или значение 0.2–0.5 Ом) подтвердит целостность
Проверка на КЗ:
- Один щуп – на проверяемый провод
- Второй щуп – на кузов автомобиля (массу)
- Отсутствие звука/бесконечное сопротивление – норма
Диагностика обрывов: При показаниях мультиметра >5 Ом или «OL» выполните проверку промежуточных соединений через реле, предохранители, дополнительные разъемы.

Тип неисправности	Показания мультиметра	Действия
Обрыв	«OL» или ∞ Ом	Поиск места обрыва методом «продольного разреза» жгута
Короткое замыкание	0 Ом на массу	Проверка изоляции, диагностика перетертых участков
Высокое сопротивление	2–50 Ом	Зачистка окисленных контактов, замена поврежденного участка

Важно: При замене проводов используйте кабель с идентичным сечением и термостойкой изоляцией. Все соединения пропаивайте и защищайте термоусадкой. После ремонта выполните тестовый запуск системы и проверку кодов ошибок через диагностический разъем.

Замена предохранителей БК при коротком замыкании

Короткое замыкание в цепи бортового компьютера вызывает мгновенное перегорание соответствующего предохранителя, что требует немедленной диагностики и замены элемента защиты. Важно использовать только предохранитель строго соответствующего номинала, указанного в схеме электрооборудования автомобиля.

Перед установкой нового предохранителя необходимо полностью устранить причину короткого замыкания: проверить целостность изоляции проводки, отсутствие повреждений датчиков, контроллеров и контактов разъемов БК. Повторная установка защиты без устранения КЗ приведет к немедленному перегоранию нового элемента.

Порядок замены

Обесточьте цепь, отключив минусовую клемму аккумулятора
Определите перегоревший предохранитель по схеме блока предохранителей (визуально – по разорванной плавкой перемычке)
С помощью специальных щипцов извлеките дефектный элемент из гнезда
Установите новый предохранитель с ТОЧНЫМ номиналом силы тока (например: 5А, 7.5А, 10А)
Подключите аккумулятор и проверьте работоспособность БК

Типовая маркировка	Номинал тока	Защищаемые цепи БК
F1-F4	5-7.5А	Датчики скорости, кислорода, температуры
F5-F8	10-15А	Цепь питания ЭБУ, CAN-шина
F9-F12	7.5-10А	Сигналы клапанов, управление форсунками

Критические требования безопасности:

Запрещено использовать "жучки" или предохранители повышенного номинала
При повторном перегорании немедленно прекратите эксплуатацию и проведите углубленную диагностику проводки
Контролируйте состояние контактов в монтажном блоке – окисление усиливает риск КЗ

После успешной замены обязательно выполните тестовый запуск двигателя и проверьте отсутствие ошибок БК в течение 2-3 рабочих циклов. При обнаружении нестабильной работы цепи проведите замер сопротивления изоляции мультиметром.

Обновление программного обеспечения бортового компьютера

Обновление ПО бортового компьютера Газель требуется для исправления программных ошибок, улучшения функциональности или адаптации к новым типам двигателей/датчиков. Процедура выполняется при появлении официальных релизов от производителя (например, Итэлма или Автоэлектроника) и требует строгого соблюдения инструкций.

Неудачное обновление может привести к сбоям в работе системы: некорректным показаниям, ошибкам самодиагностики или полной неработоспособности устройства. Перед началом убедитесь в стабильности напряжения бортовой сети (рекомендуется подключение к зарядному устройству) и отсутствии помех.

Этапы обновления ПО

Подготовка оборудования:
- Диагностический адаптер (K-Line, CAN или специфичный для модели)
- ПК/ноутбук с установленным ПО для прошивки (например, Combiloader)
- Актуальная версия прошивки от производителя
Подключение и запуск:
- Адаптер соединяется с диагностическим разъёмом Газели
- Зажигание включается (двигатель не запускается)
- Запуск программы прошивки на ПК и выбор файла обновления
Процесс обновления:
- Автоматическая проверка совместимости версий
- Перезапись ПО (длится 3-10 минут)
- Автоматическая перезагрузка БК после завершения
Проверка и калибровка:
- Контроль версии ПО через диагностическое меню
- Сброс ошибок и адаптаций (при необходимости)
- Тестовый запуск двигателя и проверка показателей

Типовые проблемы и решения

Проблема	Причина	Решение
Прерывание процесса	Скачки напряжения, плохой контакт адаптера	Повторить попытку с стабилизированным питанием
Ошибка совместимости	Несоответствие модели БК или версии прошивки	Проверить маркировку устройства и скачать корректное ПО
БК не отвечает после прошивки	Критический сбой ПО	Аварийное восстановление через boot-режим (требует спец.оборудования)

Важно: При отсутствии опыта доверяйте обновление специализированным сервисам. Самостоятельные действия без резервного копирования штатной прошивки могут привести к необходимости замены БК.

Снятие защитного корпуса для ремонта платы

Отключите клеммы аккумулятора для предотвращения короткого замыкания. Демонтируйте бортовой компьютер из посадочного места, аккуратно отсоединив разъёмы жгута проводов. Зафиксируйте положение коннекторов фотографией или схемой для корректной обратной сборки.

Положите устройство на чистую ровную поверхность. Определите тип крепления крышки: винты по периметру корпуса, защёлки или комбинированный вариант. Подготовьте инструменты: крестовую отвёртку, пластиковую лопатку, пинцет.

Последовательность демонтажа

Винтовое соединение:
- Выкрутите все винты крестовой отвёрткой
- Сложите крепёжные элементы в магнитный лоток
- Отделите нижнюю часть корпуса плавным движением
Защёлкивающийся механизм:
- Введите пластиковую лопатку в паз между половинками корпуса
- Последовательно отожмите фиксаторы по всему периметру
- Избегайте чрезмерного усилия для предотвращения поломки клипс

Тип повреждения	Риск при неаккуратном вскрытии
Деформация корпуса	Применение металлического инструмента
Обрыв шлейфов	Резкое разделение половинок
Повреждение платы	Смещение внутренних компонентов

После разделения корпуса сразу накройте плату антистатической салфеткой. Проверьте целостность термопасты на процессоре – при её высыхании или отслоении потребуется замена. Избегайте контакта с токопроводящими дорожками и микросхемами пальцами.

Проверка пайки контактов после вибрации

Вибрационные нагрузки при эксплуатации Газели провоцируют образование микротрещин в паяных соединениях бортового компьютера. Это проявляется в периодических сбоях: самопроизвольных перезагрузках, ложных сигналах ошибок или полном отказе узлов. Для диагностики требуется визуальный и инструментальный контроль качества пайки на печатной плате ЭБУ.

Проверку начинают после демонтажа блока и снятия защитного кожуха. Концентрация внимания – на разъемах, массивных элементах (трансформаторы, дроссели) и точках крепления платы к корпусу. Используют многократное увеличение (лупа 5-10× или микроскоп) и подсветку для выявления затемнений, колец вокруг выводов или неестественного блеска припоя.

Методы выявления дефектов

Механическая проба: аккуратно покачивают компоненты пинцетом для выявления люфта (отслоившиеся контакты).
Прогрев контактов: локальный нагрев термофеном проблемной зоны (до 150-200°C) – микротрещины временно исчезают, восстанавливая контакт.
Прозвон мультиметром: проверка целостности цепи между выводом компонента и дорожкой платы в режиме сопротивления (Ω).

Тип дефекта	Визуальный признак	Способ устранения
Микротрещина	Тонкая темная линия у вывода	Допайка флюсом и припоем
"Холодная" пайка	Матовая, бугристая поверхность	Перепайка с очисткой
Отрыв дорожки	Отслоение металла от текстолита	Восстановление перемычкой

Критические зоны: контакты шлейфов датчиков, разъем OBD-II, силовые транзисторы и реле. После ремонта обязательна проверка на вибростенде для имитации нагрузок. Профилактически усиливают проблемные точки термоклеем или герметиком, исключая попадание состава на токоведущие части.

Замена подсветки дисплея при выгорании светодиодов

Выгорание светодиодов подсветки проявляется неравномерной засветкой дисплея бортового компьютера (полное или частичное исчезновение изображения при сохранении работоспособности сенсорных кнопок). Основная причина – деградация LED-элементов из-за длительной эксплуатации и перегрева. Работы требуют аккуратности из-за хрупкости компонентов.

Необходимые материалы: светодиодная лента аналогичного типа (обычно SMD 3528), термопаста, токопроводящий клей. Инструменты: паяльник 25-40 Вт с тонким жалом, пинцет, отвертки Torx T6-T8, пластиковый медиатор, мультиметр для проверки цепи.

Процедура замены

Демонтаж дисплея: отключите АКБ, снимите защитную рамку БК, отсоедините шлейфы. Извлеките модуль дисплея из панели приборов.
Разборка экрана:
- Открутите крепежные винты по периметру корпуса дисплея
- Медиатором аккуратно разъедините половинки корпуса
- Снимите светофильтры и отражающие слои, запоминая последовательность

Замена светодиодов:

Действие	Важные нюансы
Отпайка старой ленты	Используйте оплетку для удаления припоя. Не допускайте перегрева контактных дорожек
Подготовка посадочного места	Обезжирьте спиртом, нанесите тонкий слой термопасты для теплоотвода
Установка новой ленты	Соблюдайте полярность (+/-), фиксируйте клеем только по краям
Пайка контактов	Используйте минимальное количество припоя, избегайте замыканий

Проверка и сборка: подключите дисплей к блоку управления без полной сборки, подайте питание. Убедитесь в равномерности подсветки. Последовательно соберите слои дисплея, исключая перекосы. После установки в панель выполните калибровку сенсора (при наличии).

Критические ошибки: использование LED с неподходящими параметрами (яркость/ток), механическое повреждение жидкокристаллической матрицы при разборке, нарушение полярности при подключении. При отсутствии опыта рекомендована замена всего модуля дисплея.

Как демонтировать бортовой компьютер с панели приборов

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и сбоя электроники. Подготовьте фигурную (звездообразную) отвертку TORX T15-T20, пластиковый монтажный инструмент для разъединения защелок и чистую ткань для защиты панели от царапин.

Убедитесь, что зажигание автомобиля полностью выключено, а ключ извлечен из замка. Проверьте отсутствие напряжения в проводке мультиметром при работе с разъемами, даже после снятия клеммы АКБ – в некоторых комплектациях возможен резервный источник питания.

Пошаговый процесс демонтажа

Снимите защитный кожух рулевой колонки: открутите 3-4 винта TORX в нижней части, аккуратно разъедините половинки кожуха, потянув их в противоположные стороны.
Демонтируйте комбинацию приборов:
- Открутите два верхних винта крепления щитка приборов
- Потягивайте панель на себя, отсоединяя фиксаторы по периметру
- Отключите разъемы проводов с тыльной стороны, нажав на язычки замков
Извлеките бортовой компьютер:
- Найдите два пружинных фиксатора по бокам устройства
- Сожмите фиксаторы через технологические отверстия в корпусе панели
- Плавно выдвигайте компьютер наружу, удерживая защелки
Отсоедините шлейфы: приподнимите пластиковые зажимы разъемов на тыльной стороне компьютера, извлеките кабельные колодки без приложения чрезмерных усилий.

Критические предупреждения: Не касайтесь контактов разъемов и плат компьютера пальцами – статическое электричество может повредить микросхемы. Зафиксируйте все винты и снятые детали в отдельной емкости для предотвращения потери. При установке нового оборудования сверяйте распиновку разъемов со схемой конкретной модели Газели.

Тип крепежа	Инструмент	Расположение
Винты TORX T15	Фигурная отвертка	Кожух рулевой колонки
Пружинные защелки	Плоский пластиковый инструмент	Боковые стенки компьютера
Пластиковые фиксаторы	Руки (без инструмента)	Тыльная сторона разъемов

После извлечения сразу заклейте разъемы компьютера изолентой для защиты контактов от влаги и пыли. При наличии ошибок в памяти ЭБУ перед демонтажом считайте их через диагностический разъем OBD-II – это упростит поиск неисправностей нового оборудования.

Установка нового БК: последовательность подключения проводов

Перед началом работ отключите клемму «–» аккумулятора. Подготовьте схему подключения конкретной модели БК и маркировку проводов в штатной электропроводке автомобиля. Убедитесь в совместимости разъемов и отсутствии повреждений изоляции.

Сгруппируйте провода нового блока по функциональному назначению: питание, датчики, управление светом/ДВС, диагностика. Проверьте соответствие цветовой маркировки проводов БК и автомобильной проводки согласно схеме производителя.

Цепи питания:
- Красный провод (+12V постоянный) – к АКБ через предохранитель
- Желтый провод (+12V при включении зажигания) – к замку зажигания
- Черный провод (масса) – к кузову в точке штатного заземления
Датчики:
- Серый провод – к датчику уровня топлива
- Зеленый провод – к датчику скорости (на КПП)
- Фиолетовый провод – к тахометру (катушка зажигания)
Управляющие цепи:
- Синий провод – к контрольной лампе давления масла
- Белый провод – к цепи заряда АКБ (генератор)
- Оранжевый провод – к сигналу лампы «CHECK ENGINE»
Диагностический разъем:
- Подключите стандартный OBD-II разъем к соответствующему порту БК

Совместимость различных моделей БК с модификациями Газелей

Совместимость бортовых компьютеров с модификациями ГАЗель напрямую зависит от поколения автомобиля и типа установленной электронной системы управления двигателем (ЭСУД). Ранние модели (до 2010 года) с моторами ЗМЗ-405/406 и контроллерами Микас-7.1/10.3 требуют специализированных БК, способных интерпретировать устаревшие протоколы диагностики. Для таких систем подходят устройства вроде ШТАТ 405-10 или Орион БК-06, корректно работающие с оригинальными датчиками и проводкой.

Современные модификации (ГАЗель Бизнес/NEXT с 2010 года) оснащаются ЭСУД Bosch ME17 и двигателями УМЗ Pro, Chrysler или Cummins ISF. Эти системы поддерживают стандартизированные протоколы OBD-II/CAN, что расширяет выбор БК: мультибрендовые устройства Multitronics CL-550, АПРОХ 7 или Prestige Light успешно интегрируются при условии корректной настройки ПО. Ключевое требование – соответствие диагностического разъёма (K-line для старых версий, CAN-шина для новых) и поддержка производителем конкретной модели силового агрегата.

Факторы совместимости

Тип ЭСУД: БК для Микас 7.1 не работают с Bosch ME17 и наоборот
Вид топлива: Отдельные прошивки требуются для бензиновых (ЗМЗ, УМЗ) и дизельных (Cummins) модификаций
Диагностический интерфейс: K-line (до 2010) или CAN-шина (новые поколения)

Поколение ГАЗели	Двигатели	Совместимые модели БК	Особенности
Классика (до 2010)	ЗМЗ-402/405/406	ШТАТ 405-10, Орион БК-06	Требуется ручная калибровка датчиков уровня топлива
Бизнес (2010-2013)	УМЗ-4216, Chrysler 2.4L	Multitronics CL-550, АПРОХ 7	Автоматическое распознавание протокола OBD-II
NEXT (c 2013)	УМЗ Pro, Cummins ISF 2.8	Prestige Light, Multitronics C-570	Обязательна поддержка CAN-шины и дизельных параметров

Критические несовместимости возникают при попытке установки БК для бензиновых двигателей на дизельные модификации (и обратно), а также при подключении CAN-устройств к автомобилям с K-line-интерфейсом без адаптеров. Для гибридных версий (газ/бензин) необходимы БК с поддержкой дублирующих датчиков топливных систем.

Проверка работоспособности после ремонта или замены

После завершения монтажных работ или установки нового модуля бортового компьютера необходимо выполнить комплексную проверку системы. Это гарантирует корректность выполненных операций и исключает скрытые неисправности, которые могут проявиться в процессе эксплуатации.

Перед подачей питания убедитесь в правильности подключения всех разъемов, отсутствии пережатых проводов и надежности фиксации предохранителей. Особое внимание уделите целостности изоляции проводки в местах вмешательства.

Последовательность тестирования

Визуальный контроль: Проверьте отсутствие механических повреждений корпуса, экрана и шлейфов. Убедитесь в правильной установке микросхем (при замене компонентов).
Первичная инициализация: Включите зажигание без запуска двигателя. Должны активироваться:
- Самодиагностика системы (мигание индикаторов)
- Шкалы приборов на дисплее
- Подсветка экрана
Диагностика ошибок:
1. Считайте коды неисправностей через диагностический разъем OBD-II
2. Сравните показания с параметрами до ремонта
3. Убедитесь в отсутствии критических ошибок (обозначены "!" или красным цветом)

Функциональные тесты:

Система	Проверяемый параметр	Норма
Датчики	Температура ОЖ, напряжение АКБ	Соответствие реальным значениям
CAN-шина	Обмен данными с ЭБУ	Отсутствие сообщений "Ошибка связи"
Исполнительные устройства	Управление вентилятором, фарами	Срабатывание по командам с дисплея

Критерии успешной проверки: Отсутствие постоянных ошибок в памяти, стабильное обновление показаний датчиков при работе двигателя, синхронизация данных со штатными приборами. При выявлении несоответствий обязательно проведите повторную диагностику до устранения отклонений.

После 15-20 минут тестовой поездки повторно считайте коды ошибок – появление новых неисправностей свидетельствует о некорректной сборке или скрытых дефектах компонентов.

Профилактика неисправностей: чистка разъемов

Регулярная очистка электроразъемов бортового компьютера Газели критически важна для стабильной работы системы. Грязь, окислы и влага на контактных поверхностях вызывают рост сопротивления, нарушение передачи сигналов и ложные ошибки, что ведет к сбоям в показаниях датчиков, неустойчивому холостому ходу или внезапным остановкам двигателя.

Плановую чистку рекомендуется выполнять каждые 15-20 тыс. км пробега или при первых признаках нестабильной работы ЭБУ (например, хаотичные скачки оборотов, загорание CHECK без кода ошибки). Особое внимание уделяется разъемам датчиков коленвала/распредвала, ДМРВ, ДПДЗ, катушек зажигания и основного жгута ЭБУ, расположенного в моторном отсеке.

Технология чистки

Отключение АКБ: Снимите минусовую клемму аккумулятора перед любыми манипуляциями.
Демонтаж разъема: Отожмите фиксатор и аккуратно рассоедините колодку, избегая перегибов проводов.
Механическая очистка:
- Мягкой кисточкой удалите крупные загрязнения.
- Контактные штыри/гнезда зачистите пластиковой щеткой или деревянной зубочисткой.
Обработка очистителем:
- Распылите электронный очиститель (например, Kontakt U или аналоги) на контакты.
- Выдержите 2-3 минуты для растворения окислов.
- Продуйте сжатым воздухом без масла (давление не выше 2 атм).
Защита: Нанесите тонкий слой токопроводящей смазки (типа Liqui Moli Electronic Spray) для предотвращения коррозии.
Сборка: Плотно соедините разъем до щелчка фиксатора, убедитесь в отсутствии перекосов.

Опасность	Последствие для БК	Профилактическое действие
Окисление контактов	Искажение сигналов датчиков	Обработка очистителем + смазка
Песок/пыль в колодке	Механическое разрушение контактов	Продувка воздухом + кистевая очистка
Влажность	Короткие замыкания	Герметизация корпуса разъема (при необходимости)

Важно: Не используйте WD-40, бензин или ацетон – они разрушают изоляцию и пластик. При сильной коррозии контакты требуют замены колодки. После чистки выполните сброс ошибок БК через диагностический разъем OBD-II.

Защита БК от перепадов температуры и влажности

Бортовой компьютер (БК) Газели содержит чувствительные электронные компоненты, критичные к экстремальным температурам и повышенной влажности. Резкие перепады вызывают тепловое расширение/сжатие материалов, приводящее к микротрещинам на платах и нарушениям пайки. Влажность провоцирует окисление контактов, коррозию и короткие замыкания, особенно при конденсации внутри корпуса.

Производители применяют многоуровневую защиту: герметичные корпуса с уплотнителями, термоустойчивые текстолитовые платы и конформные покрытия, отталкивающие влагу. Однако эффективность этих мер зависит от соблюдения правил эксплуатации и своевременного обслуживания компонентов системы.

Конструктивные решения для защиты:

Герметичный корпус с резиновыми уплотнителями класса IP54
Термостойкие припой и компоненты (-40°C до +85°C)
Нанесение акрилового или полиуретанового конформного покрытия на платы
Вентиляционные каналы с влагозащитными мембранами Gore-Tex®

Эксплуатационные меры профилактики:

Избегайте мойки двигателя струёй воды под высоким давлением
Контролируйте целостность уплотнителей корпуса БК при ТО
Зимой перед запуском прогревайте салон для снижения конденсации
Не размещайте жидкости (антифриз, омыватель) над блоком БК

Критические последствия нарушений:

Фактор	Риск	Профилактика
Конденсат при резком потеплении	Короткое замыкание дорожек	Постепенный прогрев салона
Длительная влажность >80%	Коррозия разъёмов	Обработка контактов WD-40
Перегрев >70°C (лето)	Деформация корпуса	Чистка вентиляционных каналов

При попадании влаги в корпус немедленно отключите питание БК, извлеките предохранитель и просушите устройство при комнатной температуре 24 часа. Не используйте фен или обогреватели – резкий нагрев разрушает конформное покрытие. Для ремонта окисленных контактов применяйте очистку изопропиловым спиртом и замену разъёмов.

Полный сброс настроек до заводских параметров

Полный сброс бортового компьютера Газели возвращает все настройки к исходным заводским значениям. Эта процедура требуется при нестабильной работе системы, критических программных сбоях, замене датчиков или контроллера, а также после неудачных попыток ручной калибровки параметров.

Важно помнить: сброс удалит все пользовательские настройки (пороги предупреждений, индивидуальные калибровки, адаптивные данные двигателя, сохранённые коды ошибок). После процедуры потребуется повторная настройка часов, параметров расхода топлива и других персонализированных функций.

Порядок выполнения сброса

Существует два основных метода сброса в зависимости от модели БК:

Через сервисное меню:
- Зажать кнопку "СБРОС" при включенном зажигании
- Удерживать 10-15 секунд до появления надписи "СБРОС НАСТРОЕК"
- Подтвердить действие кнопкой "ВВОД"
Аппаратный сброс:
- Снять клемму с аккумулятора на 15-20 минут
- Отсоединить разъём от блока БК на 3-5 минут
- Для моделей с EEPROM: нажать скрытую кнопку сброса на корпусе (требует частичной разборки)

Тип сброса	Восстанавливаемые параметры	Не восстанавливается
Программный	Базовые настройки топливной карты, тахометра, значений ДТВВ	Адаптации дросселя, коробки передач
Аппаратный	Все калибровки датчиков, настройки CAN-шины	Пробег, моточасы, VIN автомобиля

После сброса выполните обязательную калибровку: установите часовой пояс, единицы измерения, проверьте показания датчиков температуры и давления. Для восстановления корректной работы двигателя проведите 10-15 минутный тест-драйв в разных режимах нагрузки, чтобы система заново адаптировала параметры впрыска и зажигания.

Список источников

При подготовке материалов использовались официальные технические документы, специализированная литература по автомобильной электронике и профильные отраслевые ресурсы. Особое внимание уделялось актуальным данным, соответствующим современным модификациям бортовых компьютеров ГАЗель.

Ключевые источники включают руководства производителей, технические бюллетени сервисных центров и практические наработки экспертов в области диагностики коммерческого транспорта. Все материалы прошли перекрестную проверку на соответствие заводским спецификациям.

Официальное руководство по эксплуатации ГАЗель Бизнес (Группа ГАЗ)
Техническая документация на систему диагностики ЭСУД (ООО "Автоэлектроника")
Сервисные бюллетени СТО ГАЗ №217/2021 по кодам ошибок БК
Учебное пособие "Электронные системы управления автомобилем" (В.П. Белов, изд. "Академия")
Протоколы диагностики OBD-II/J1939 (SAE International)
База знаний электронных модулей ГАЗ (газ.техподдержка.рф)
Отчеты об испытаниях БК ГАЗель Next (НИИ Автоприборов)
Материалы технических семинаров "Электроника коммерческого транспорта" (2020-2023)

Бортовой компьютер Газель - описание, принцип работы, эксплуатация, ремонт

Основные модели бортовых компьютеров для Газелей

Популярные модели

Где устанавливается штатный бортовой компьютер в салоне

Разъемы подключения БК к электропроводке автомобиля

Типы и назначение разъемов

Источники питания и защита от скачков напряжения

Компоненты защиты и стабилизации

Дисплей БК: типы экранов и отображение информации

Структура и функционал отображения

Кнопки управления и их функциональное назначение

Специальные функции

Основные показатели на экране: тахометр и спидометр

Функции и особенности

Как отображается температура охлаждающей жидкости

Принципы индикации и особенности

Мониторинг напряжения в бортовой сети

Типовые причины срабатывания предупреждений

Контроль расхода топлива: мгновенный и средний

Принципы работы и эксплуатации

Типичные неисправности и диагностика

Функция расчета оставшегося запаса хода

Принцип работы и эксплуатация

Текущее время и продолжительность поездки

Эксплуатация и управление

Текущая дата и счетчик общего пробега

Принцип работы и эксплуатация

Настройка параметров отображения данных на экране

Ключевые настраиваемые параметры

Калибровка датчика уровня топлива в баке

Методы калибровки

Критически важные моменты при калибровке

Программирование расхода топлива под конкретный двигатель

Ключевые аспекты процедуры

Настройка звуковых предупреждений и сигналов

Ключевые настраиваемые параметры

Регулировка яркости и контрастности дисплея

Порядок настройки

Обнуление показателей расхода и суточного пробега

Порядок выполнения обнуления

Возможные проблемы и решения

Активация сервисных напоминаний о ТО

Процедура активации и сброса

Как пользоваться экономичным режимом вождения

Практические рекомендации

Расчет времени прибытия при заданном маршруте

Ключевые факторы расчета

Сигнализация о превышении заданной скорости

Управление и настройка

Предупреждение о падении напряжения ниже критического

Эксплуатация и действия при срабатывании предупреждения

Оповещение о перегреве двигателя

Действия водителя при срабатывании сигнала

Контроль расхода топлива: выявление перерасхода

Диагностика причин перерасхода

Диагностика неисправности датчиков через БК

Алгоритм диагностики

Как сбросить ошибку Check Engine через интерфейс БК

Пошаговая инструкция

Типичные неисправности дисплея: пропадание изображения

Диагностика и устранение неполадок

БК не включается: причины и поиск поломки

Основные причины отказа

Алгоритм поиска неисправности

Распространённые ошибки при ремонте

Сбои в работе клавиатуры: западание кнопок

Устранение и профилактика

Ошибки в показаниях уровня топлива и способы исправления

Распространенные причины и методы устранения

Неправильный расчет расхода топлива: причины и калибровка

Распространенные причины ошибок

Процедура калибровки

Проблемы с датчиком скорости и их влияние на работу БК

Основные проблемы датчика скорости и их последствия для БК

Диагностика и устранение

Как проверить целостность проводки бортового компьютера

Методика проверки

Замена предохранителей БК при коротком замыкании

Порядок замены

Обновление программного обеспечения бортового компьютера
