Быстрая замена тормозных дисков Рено Логан своими руками!
Статья обновлена: 18.08.2025
Исправные тормоза - обязательное условие безопасной эксплуатации автомобиля Рено Логан.
Своевременная замена изношенных тормозных дисков напрямую влияет на эффективность торможения и управляемость.
Правильно выполненная замена гарантирует надежность системы и спокойствие за рулем.
Выбор новых тормозных дисков для Рено Логан
Правильный подбор дисков напрямую влияет на безопасность и эффективность торможения. Ориентируйтесь на три ключевых параметра: размер, материал и тип вентиляции, соответствующие спецификациям вашей модели Логан.
Обязательно сверяйтесь с VIN-кодом или годом выпуска авто, так как у разных поколений (например, до и после 2014 года) могут отличаться диаметры и крепления. Избегайте универсальных "подходящих" вариантов без проверки совместимости.
Ключевые критерии выбора
Тип дисков:
- Вентилируемые (рекомендованы) – с каналами для отвода тепла, подходят для передних колес
- Неперфорированные – чаще для задней оси
Материал и покрытие:
- Чугун с антикоррозийным слоем – базовый вариант
- Диски с защитным покрытием (geomet, цинк) – для снижения ржавчины на ступице
| Поколение Логан | Передний диаметр | Задний диаметр |
|---|---|---|
| 1 (до 2014) | 259 мм | 203 мм |
| 2 (после 2014) | 268 мм | 238 мм |
Производители: Отдавайте предпочтение сертифицированным брендам – TRW, Brembo, ATE или оригинальным дискам Renault. Избегайте дешевых no-name аналогов с риском быстрого износа или трещин.
Определение износа тормозных дисков без снятия колес
Проверка толщины диска через суппорт – ключевой метод. Через спицованные отверстия колеса (или технологические прорези) штангенциркулем измерьте толщину рабочей поверхности в нескольких точках по окружности. Сравните минимальное значение с допусками производителя.
Обращайте внимание на визуальные признаки: глубокие борозды (глубиной свыше 1-1.5 мм), неравномерный цвет поверхности (синие пятна от перегрева), сколы кромок, радиальные трещины (даже мелкие) и выраженную "ступеньку" по краю диска – все это требует замены.
Критерии оценки состояния
Обязательные проверки при вращении колеса:
- Биение поверхности: Попросите помощника вращать колесо. Фиксируйте отклонение диска относительно суппорта – вибрация или заметное "биение" указывают на деформацию.
- Звуковой фон: Прислушайтесь к скрежету или металлическому скрипу во время вращения (возможен контакт изношенных колодок с индикатором износа или самой поверхностью диска).
| Параметр | Критическое значение | Действие |
|---|---|---|
| Минимальная толщина диска | Менее значения на торце диска или в спецификации (обычно 19-20 мм для Logan) | Немедленная замена |
| Глубина борозд/канавок | > 1.5 мм | Рекомендуется замена |
| Биение | Видимое невооруженным глазом | Диагностика на СТО, замена |
Важно: Проводите замеры на остывших тормозах! Тепловое расширение исказит результаты. Если сомневаетесь в точности замеров или обнаружили хотя бы один критический дефект – обратитесь к специалистам.
Поддомкрачивание автомобиля с соблюдением техники безопасности
Правильное поддомкрачивание – критически важный этап, от которого напрямую зависит ваша безопасность во время замены тормозных дисков. Несоблюдение техники может привести к падению автомобиля, тяжелым травмам или повреждению кузова. Всегда используйте только рекомендованные производителем точки подъема и исправное оборудование.
Перед началом работ убедитесь, что автомобиль стоит на ровной твердой поверхности (асфальт, бетон), двигатель заглушен, а рычаг коробки передач переведен в положение первой передачи или "Parking". Извлеките из салона все лишние предметы и предупредите окружающих о проводимых работах.
- Зафиксируйте автомобиль: Затяните ручной тормоз до упора. Установите противооткатные упоры (башмаки) под колеса противоположной оси. Для передних колес – упоры сзади задних колес, для задних – спереди передних.
- Подготовьте домкрат и подставки: Убедитесь в исправности домкрата. Приготовьте страховочные опоры ("козлы"). Никогда не работайте под автомобилем, опирающимся только на домкрат!
- Найдите точки поддомкрачивания: На Рено Логан используйте только специальные усиленные площадки на порогах:
- Передняя ось: Позади переднего колеса (ближе к центру авто)
- Задняя ось: Перед задним колесом (ближе к центру авто)
- Установите домкрат: Поставьте домкрат строго под найденную точку. Убедитесь, что опорная площадка домкрата полностью совмещена с усиленной зоной порога и стоит на твердой ровной поверхности.
- Поднимите автомобиль: Плавно качайте рукоятку домкрата до отрыва колеса от земли на 5-10 см. Избегайте резких движений. Контролируйте устойчивость домкрата.
- Установите страховочные опоры: Немедленно поместите страховочные подставки ("козлы") под надежные силовые элементы кузова рядом с точкой подъема (например, лонжерон). Плавно опустите автомобиль домкратом на подставки.
- Проверьте устойчивость: Убедитесь, что автомобиль надежно стоит на подставках, покачав его рукой. Только после этого приступайте к снятию колеса и работе с тормозным узлом.
| Ошибка | Риск | Правильное действие |
|---|---|---|
| Подъем на рыхлом грунте/уклоне | Сдвиг/опрокидывание авто | Работать только на ровной твердой поверхности |
| Отсутствие противооткатных упоров | Неожиданное движение автомобиля | Всегда использовать упоры под колеса противоположной оси |
| Работа под авто без страховочных опор | Смертельная опасность при отказе домкрата | Обязательно ставить "козлы" под силовые элементы |
| Подъем за элементы кузова/топливопроводы | Повреждение кузова/компонентов, падение авто | Использовать ТОЛЬКО штатные точки подъема |
Снятие передних колес с помощью гайковерта
Перед началом работ убедитесь, что автомобиль надежно зафиксирован: ручной тормоз включен, под колеса задней оси установлены противооткатные башмаки. Поднимите переднюю часть авто с помощью домкрата, предварительно ослабив колесные болты в положении "авто на земле". Используйте только штатные точки подъема, указанные в руководстве.
После подъема установите страховочные подставки под силовые элементы кузова. Никогда не работайте под автомобилем, опирающимся только на домкрат. Проверьте устойчивость кузова перед началом демонтажа.
Последовательность откручивания болтов
Используйте ударный гайковерт с головкой на 19 мм (размер крепежа Renault Logan 1-го поколения). Применяйте крестовый метод откручивания для равномерного снятия нагрузки:
- Установите головку гайковерта на первый болт
- Кратковременно включайте инструмент в импульсном режиме до срыва резьбы
- Повторите операцию по схеме:
- Болт 1 → Болт 3 (диагональ)
- Болт 2 → Болт 4
- Болт 5 (если 5-болтовое крепление)
- Полностью снимите все болты после ослабления
Важно: не допускайте проворачивания подвешенного колеса при откручивании - придерживайте диск свободной рукой. Если болты закисли, обработайте резьбу проникающей смазкой WD-40 за 10-15 минут до работы.
После снятия болтов снимите колесо, потянув его на себя. Если диск прикипел к ступице, аккуратно постучите резиновой киянкой по внутреннему ободу с обратной стороны. Не используйте металлические молотки!
| Тип крепежа | Количество болтов | Момент затяжки |
| Стандартный | 4 | 90-110 Н·м |
| Усиленный (некоторые модификации) | 5 | 100-120 Н·м |
Снятые болты сложите в отдельную емкость или начисто протрите ветошью. Проверьте состояние резьбы - поврежденные болты подлежат обязательной замене. Уберите колеса в сторону от рабочей зоны, чтобы не создавать препятствий для дальнейших операций.
Освобождение направляющих суппорта от загрязнений
После снятия суппорта с поворотного кулака аккуратно извлеките направляющие пальцы из скоб. Тщательно очистите посадочные отверстия в скобе от старой смазки, ржавчины и грязи металлической щеткой или скребком. Убедитесь, что каналы полностью свободны от любых отложений.
Очистите сами направляющие пальцы ветошью, смоченной в очистителе тормозов. Особое внимание уделите резьбовым частям и поверхности скольжения. Проверьте пальцы на отсутствие коррозии, глубоких задиров и изгиба – поврежденные детали требуют обязательной замены.
Процедура смазки и сборки
- Нанесите специальную высокотемпературную пасту для суппортов (типа Molykote CU-7439) на очищенные поверхности пальцев, кроме резьбовой части
- Заполните смазкой манжетные зоны в посадочных отверстиях скобы до образования небольшого выступа
- Плавно вдавите пальцы в скобу до упора, проворачивая их для равномерного распределения смазки
- Проверьте легкость хода: пальцы должны перемещаться плавно, без заеданий под усилием руки
Перед установкой суппорта на автомобиль убедитесь в отсутствии выдавленных излишков смазки вокруг пальцев. Использование обычных смазок или графитки недопустимо – это приведет к закисанию суппорта при нагреве.
Откручивание нижнего крепежного болта суппорта
Очистите резьбовую часть болта и посадочное место от грязи металлической щёткой. Обработайте соединение проникающей смазкой (WD-40 или аналог) за 10–15 минут до работы, особенно если заметны следы коррозии. Подготовьте накидной ключ на 13 мм или торцевой ключ с воротком соответствующего размера.
Зафиксируйте суппорт рукой, предотвращая его проворачивание. Вставьте ключ в нижний болт крепления и плавно поворачивайте против часовой стрелки. При значительном усилии используйте удлинитель рукоятки ключа, но избегайте резких рывков. После ослабления болта выкрутите его пальцами до конца резьбы.
Ключевые моменты
- Инструмент: Только шестигранные ключи! Биты TORX или звёздочки не подходят – сорвёте грани
- Положение: Работайте строго перпендикулярно оси болта – перекос ключа приводит к повреждению граней
- При закисании: Повторно нанесите смазку, аккуратно постучите молотком по головке болта через медную проставку
| Проблема | Решение |
|---|---|
| Болт проворачивается с суппортом | Зафиксируйте обратную сторону суппорта гаечным ключом на 15 мм |
| Сорванные грани | Наложите на болт тряпку, зажмите пассатижами с максимальным усилием |
Отворачивание верхнего болта крепления суппорта
Зафиксируйте суппорт рукой, предотвращая его проворачивание или падение после снятия болта. Используйте торцовую головку на 13 мм (для передних тормозов) или 15 мм (для задних) в сочетании с воротком.
Приложите усилие против часовой стрелки плавным движением. Если болт не поддается, обработайте резьбовое соединение проникающей смазкой WD-40 и выждите 10-15 минут перед повторной попыткой.
- Вставьте головку ключа в болт строго перпендикулярно
- Контролируйте положение суппорта свободной рукой
- При необходимости используйте удлинитель воротка для увеличения рычага
- Полностью выверните болт после срыва резьбы
Важные нюансы:
- Не допускайте полного выкручивания нижнего болта до снятия верхнего
- Проверьте состояние резинового пыльника направляющей при снятии
- Отложите болт в чистую емкость во избежание потери
| Тип крепежа | Рекомендуемый момент затяжки |
| Верхний болт суппорта | 90-100 Н·м |
Аккуратное подвешивание суппорта на проволоку
После откручивания направляющих болтов суппорта, снимите узел с тормозного диска, удерживая его рукой. Не допускайте провисания тормозного шланга – это может привести к его повреждению или перекручиванию.
Используйте прочную металлическую проволоку длиной около 40 см, согнутую в форме крючка. Надежно закрепите один конец проволоки на элементе подвески (например, пружине или рычаге), а второй – за монтажное ушко или технологическое отверстие в корпусе суппорта. Убедитесь, что шланг не натянут.
Ключевые моменты фиксации
- Выбирайте точки крепления выше уровня суппорта, исключая его самопроизвольное соскальзывание
- Контролируйте положение тормозного шланга: отсутствие перегибов и натяжения обязательно
- Проверьте устойчивость подвеса – суппорт не должен раскачиваться при случайном касании
| Недопустимо | Правильно |
| Подвес за тормозной шланг | Фиксация за корпус суппорта |
| Опора на ШРУС или приводной вал | Крепление к неподвижным элементам подвески |
Если проволока отсутствует, используйте пластиковый хомут-стяжку повышенной прочности, зафиксировав его за пружину подвески. Никогда не оставляйте суппорт висеть только на тормозной трубке – это гарантированно выведет ее из строя.
Замена тормозных дисков Рено Логан - быстро и безопасно!
После снятия колеса и визуальной диагностики узла, подготовьтесь к демонтажу колодок. Убедитесь, что автомобиль надежно зафиксирован на подставках, а ручной тормоз отпущен.
Очистите суппорт и скобу металлической щеткой от грязи и ржавчины – это предотвратит заклинивание компонентов. Проверьте наличие специальных стопорных пружин или скоб, удерживающих колодки в посадочных пазах.
Извлечение тормозных колодок из скобы
- Снимите фиксирующие элементы:
- Плоскогубцами или отверткой отожмите пружинные зажимы по бокам скобы
- Аккуратно вытащите металлические противоскрипные пластины, если они установлены
- Извлеките наружную колодку:
- Возьмитесь за металлическую основу колодки (не за фрикционный материал!)
- Покачивая из стороны в сторону, выдвигайте её из направляющих пазов скобы
- Извлеките внутреннюю колодку:
- Повторите операцию, приложив умеренное усилие – эта колодка обычно сидит плотнее
- Контролируйте положение поршня суппорта, чтобы не повредить пыльник
Важно: Сразу после извлечения зафиксируйте колодки парно – не смешивайте элементы с разных осей. Осмотрите посадочные места в скобе на предмет глубокой коррозии – при необходимости зачистите пазы мелким напильником.
Фиксация скобы суппорта стяжкой или проволокой
После снятия болтов крепления суппорта к ступице, скобу с тормозными колодками необходимо аккуратно отвести вверх, чтобы она не повисла на тормозном шланге. Ни в коем случае не оставляйте суппорт висеть только на шланге – это приведёт к его повреждению и утечке тормозной жидкости.
Для безопасной фиксации используйте прочную металлическую проволоку или специальную стяжку-фиксатор. Подвесьте скобу к пружине подвески, кузову или другому устойчивому элементу подколёсной арки. Убедитесь, что шланг не натянут и не перекручен, а скоба надёжно закреплена без риска падения.
Правильная последовательность действий
- Очистите место крепления проволоки от грязи.
- Проденьте проволоку/стяжку через проушину скобы суппорта.
- Зафиксируйте второй конец на неподвижной детали шасси (например, кронштейне стабилизатора).
- Проверьте отсутствие натяжения шланга и свободу перемещения скобы при покачивании.
- При использовании проволоки плотно скрутите концы пассатижами.
Важно: Не используйте пластиковые хомуты – они не выдерживают вес суппорта. Избегайте контакта скобы с вращающимися деталями или острыми кромками. Если шланг мешает демонтажу диска, отсоедините скобу от суппорта, предварительно сняв направляющие болты.
| Материал фиксации | Преимущества | Риски |
|---|---|---|
| Металлическая проволока | Высокая прочность, доступность | Возможность повреждения ЛКП при неаккуратном монтаже |
| Заводская стяжка-фиксатор | Удобная форма, защитное покрытие | Требует предварительной покупки |
| Стальной трос в оболочке | Защита смежных деталей от царапин | Ограниченная гибкость |
Перед установкой нового диска обязательно удалите фиксирующий элемент, очистите посадочное место ступицы от ржавчины и проверьте целостность тормозного шланга. Убедитесь, что скоба не препятствует монтажу диска.
Отворачивание болтов крепления тормозной скобы
Обеспечьте устойчивость автомобиля на подъёмнике или домкратах, сняв переднее колесо для доступа к тормозному узлу. Очистите область вокруг скобы и болтов крепления металлической щёткой, удалив грязь и коррозию – это предотвратит повреждение граней при откручивании.
Подготовьте торцовую головку на 13 мм (стандартный размер для Рено Логан) с удлинителем и трещоткой. Убедитесь в надёжной фиксации инструмента на болтах – сорванные грани усложнят демонтаж. При необходимости обработайте резьбовое соединение проникающей смазкой WD-40 за 10–15 минут до работы.
Процесс откручивания
- Зафиксируйте направляющие пальцы: удерживайте шестигранник на 7 мм внутри направляющего пальца гаечным ключом, чтобы предотвратить его проворачивание.
- Открутите верхний болт: установите головку на болт и плавно вращайте трещоткой против часовой стрелки. При сильном закисании используйте рычаг-удлинитель, но без резких усилий.
- Повторите для нижнего болта: после снятия верхнего, аналогично выкрутите нижний крепёжный элемент.
| Элемент | Размер инструмента | Направление вращения |
| Болт крепления скобы | Торцовая головка 13 мм | Против часовой стрелки |
| Направляющий палец | Ключ шестигранный 7 мм | Фиксация (не вращать) |
Важно: если болт не поддаётся, прогрейте скобу строительным феном вокруг резьбового соединения – избегайте открытого пламени! После снятия болтов аккуратно подвесьте скобу проволокой к пружине подвески, не допуская провисания на тормозном шланге.
Снятие тормозной скобы и отложение в сторону
После снятия направляющих болтов полностью снимите тормозную скобу (суппорт) с тормозного диска. Удерживайте суппорт рукой, аккуратно потянув его вверх и вперед, чтобы освободить от кронштейна и колодок. Следите за тем, чтобы не повредить тормозной шланг, который остается подключенным.
Плавно отведите суппорт в сторону, избегая резких движений и натяжения шланга. Не допускайте его провисания или контакта с другими деталями подвески. Для фиксации подвесьте суппорт к пружине стойки или кузову с помощью проволоки или монтажной ленты – это предотвратит нагрузку на тормозную магистраль.
Ключевые правила при работе
- Не отсоединяйте тормозной шланг – это потребует последующей прокачки системы
- Запрещено класть суппорт на землю в подвешенном состоянии
- Проверьте целостность пыльников направляющих и шланга при отведении

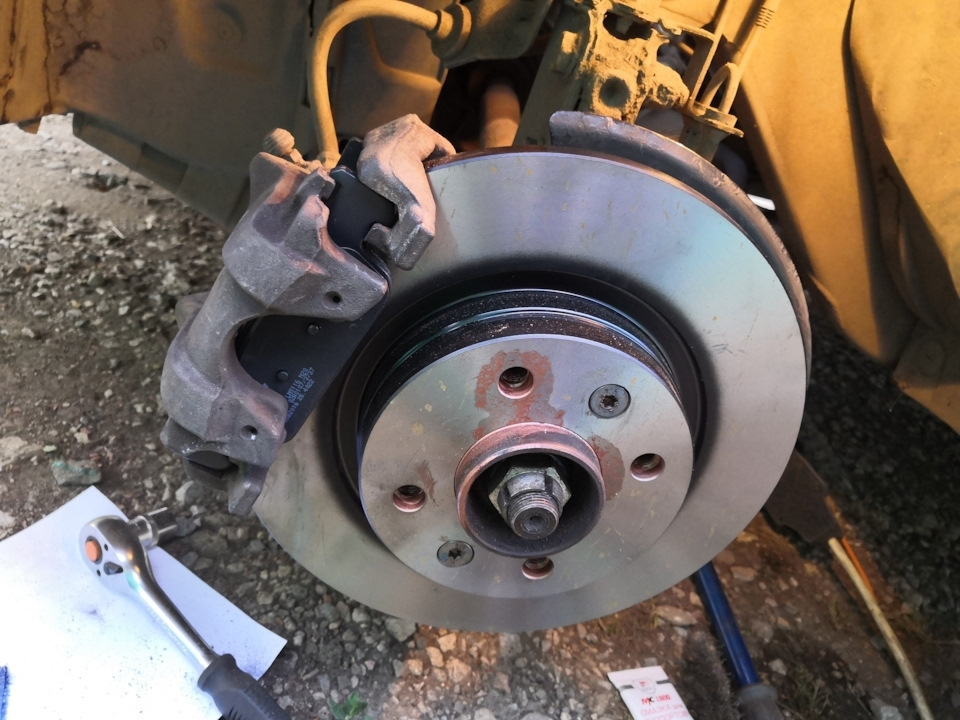

Снятие старых тормозных дисков со ступицы
После демонтажа колеса и суппорта, осмотрите ступицу и тормозной диск. Очистите зону от грязи металлической щеткой, уделяя внимание посадочной поверхности ступицы. Проверьте наличие фиксирующих элементов – на некоторых моделях Логана диск крепится винтом.
Если присутствует стопорный винт, используйте отвертку с крестообразным шлицем или биту (обычно PH3). Прикипевший винт обработайте проникающей смазкой WD-40 и выждите 10-15 минут. Удерживайте диск рукой при откручивании, чтобы избежать резкого срыва.
Этапы демонтажа
- Снимите стопорный винт (при наличии): вращайте против часовой стрелки с усилием. При повреждении шлица используйте экстрактор или высверлите винт.
- Сорвите диск со ступицы: возьмитесь за края диска двумя руками и покачивайте из стороны в сторону. Не бейьте по фрикционной поверхности!
- Примените съемник при сильном прикипании: зацепите лапы за тыльную сторону диска, установите центральный болт на ось ступицы и аккуратно выпрессуйте.
- Используйте монтажную лопатку в крайнем случае: вставьте инструмент между диском и ступицей, наносите легкие удары молотком через деревянную проставку.
Важно: Не допускайте ударов молотком по рабочей поверхности диска! Деформация приведет к невозможности повторного использования даже при остаточной толщине.
| Проблема | Решение |
|---|---|
| Диск не снимается после откручивания винта | Обработать стык диска и ступицы проникающей смазкой, повторить пункт 2 |
| Сорван шлиц стопорного винта | Применить ударную отвертку или высверлить винт сверлом 4-5 мм |

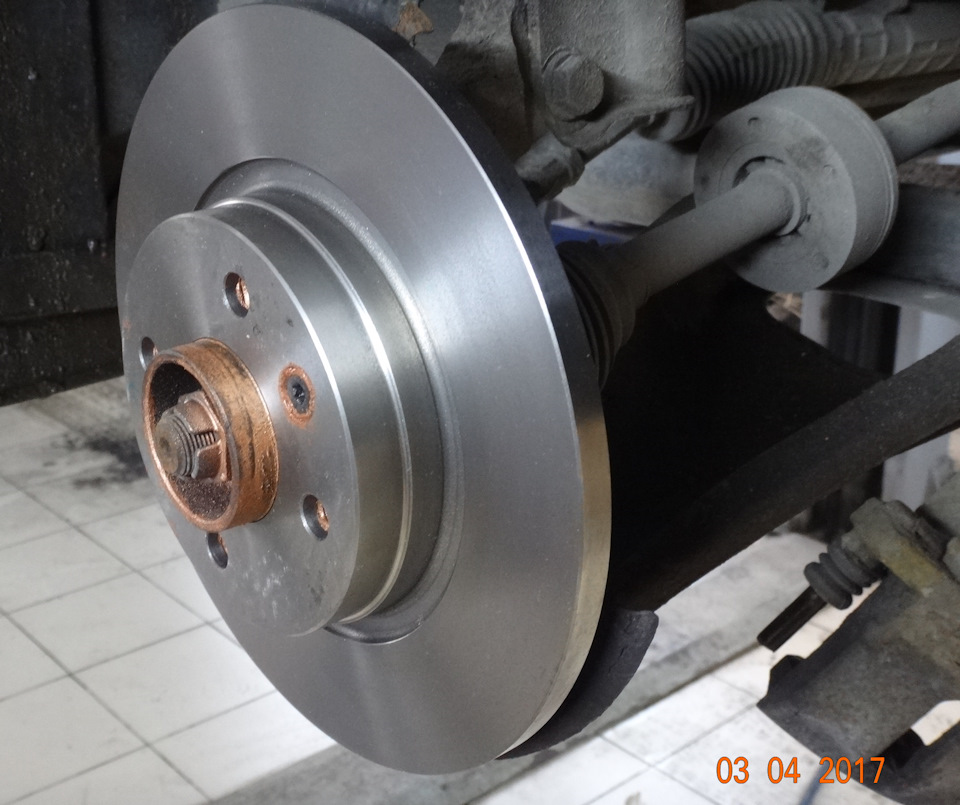

После демонтажа тщательно зачистите посадочную площадку ступицы от ржавчины и грязи. Проверьте состояние направляющих пальцев суппорта и пыльников перед установкой нового диска.
Зачистка ступицы от ржавчины металлической щеткой
Тщательно обработайте поверхность ступицы металлической щеткой (ручной или в виде насадки на дрель/болгарку), удаляя все следы коррозии, окалины и старых отложений. Особое внимание уделите посадочному кругу, где диск соприкасается со ступицей – малейшие неровности приведут к биению колеса. Не допускайте попадания металлической стружки в направляющие суппорта.
После механической очистки протрите ступицу ветошью, смоченной в обезжиривателе (уайт-спирит, бензин «калоша»). Контролируйте плоскостность поверхности – глубокие выбоины или деформации требуют замены ступицы. Нанесите тонкий слой медной смазки или термопасты на посадочное место для предотвращения коррозии и облегчения будущего демонтажа.
Ключевые этапы и правила
- Инструмент: Используйте щетки с жесткой стальной щетиной, защитные очки и перчатки
- Область обработки: Полностью очистите центральный фланец, шпильки и прилегающую зону в радиусе 3-5 см
- Контроль качества: Отсутствие рыжих пятен и бугров – диск должен плотно прилегать к металлу без зазоров
| Ошибка | Последствие | Решение |
|---|---|---|
| Остатки ржавчины на посадочной площадке | Биение руля при торможении, перегрев диска | Повторная зачистка щеткой с контролем шероховатости |
| Попадание абразива в ступичный подшипник | Ускоренный износ подшипника, гул при движении | Закрытие подшипника чистой ветошью перед работой |
- Зафиксируйте автомобиль на подъемнике/домкратах с противооткатными упорами
- Снимите колесо и тормозной диск, обеспечив доступ к ступице
- Обрабатывайте поверхность возвратно-поступательными движениями до полного удаления окислов
- Удалите продукты коррозии сжатым воздухом или влажной тряпкой
- Нанесите антикоррозийный состав ТОЛЬКО на посадочный круг (не на шпильки!)
Обезжиривание посадочной поверхности ступицы
Тщательная очистка ступицы от смазки, ржавчины и загрязнений – критичный этап перед монтажом нового диска. Остатки веществ создают неравномерный зазор между диском и ступицей, что приводит к биению руля при торможении и ускоренному износу деталей. Пренебрежение этой операцией сводит на нет точность установки даже качественных запчастей.
Используйте специальный обезжириватель (аэрозольный или жидкий) или очиститель тормозов. Нанесите состав на ветошь или щетку с жесткой синтетической щетиной (металлические щетки оставляют царапины!). Обработайте всю контактную зону ступицы, уделяя внимание области вокруг шпилек и центрирующему буртику. Удалите все видимые следы коррозии, окалины и старую смазку.
Ключевые правила обезжиривания
- Не применяйте масло, WD-40 или аналоги – они оставляют пленку, нарушающую адгезию.
- Полностью удалите старую медную противозадирную смазку (если использовалась).
- Дождитесь полного испарения обезжиривателя перед установкой диска (1-2 минуты).
- Контролируйте чистоту поверхности – касайтесь только краев подготовленной ступицы руками в перчатках.
Установка нового тормозного диска на ступицу
Очистите посадочную поверхность ступицы металлической щеткой, удаляя ржавчину и грязь. Проверьте отсутствие биения ступицы рукой или индикатором – вращение должно быть плавным без люфтов. Нанесите тонкий слой медной смазки на контактную зону для предотвращения коррозии и облегчения демонтажа в будущем.
Установите новый диск на шпильки ступицы, совместив монтажные отверстия. Убедитесь, что сторона диска с маркировкой "outside" или технологическими проточками обращена наружу. Не допускайте попадания смазки на рабочую поверхность диска и колодки – это критично для безопасности!
Ключевые этапы фиксации
- Наденьте колесный диск и наживите болты крест-накрест
- Затяните болты предварительно с моментом 40-50 Н·м
- Опустите автомобиль на землю
- Окончательно затяните болты с усилием 110 Н·м в диагональной последовательности
Перед сборкой тормозного механизма проверьте свободное вращение диска: между ним и суппортом должен оставаться зазор 1-2 мм. При обнаружении трения демонтируйте колесо и отрегулируйте положение суппорта.
| Элемент | Параметр контроля |
|---|---|
| Шпильки ступицы | Отсутствие деформации резьбы |
| Торцевое биение | Макс. 0.05 мм (проверять индикатором) |
После монтажа прокачайте тормозную систему для удаления воздуха. Обязательно проведите тест-драйв на пустой дороге: разгонитесь до 60 км/ч и выполните 5-7 плавных остановок для притирки поверхностей.
Проверка плотности прилегания диска к ступице
Плотное прилегание тормозного диска к ступице – обязательное условие для безопасной работы тормозной системы. Зазоры или перекосы вызывают биение руля при торможении, неравномерный износ колодок и снижение эффективности торможения.
Поверхности ступицы и внутреннего отверстия диска должны быть абсолютно чистыми: удалите ржавчину металлической щёткой, остатки старой краски и грязь. Даже мелкие частицы мусора создают зазор, нарушающий соосность вращения.
Алгоритм проверки
- Установите диск на ступицу, совместив монтажные отверстия.
- Наживите 2-3 колесных болта (или гайки) в противоположных отверстиях, затягивая их только пальцами для фиксации без прижимного усилия.
- Попытайтесь пошатать диск рукой в осевом направлении (от себя/к себе). Люфт должен полностью отсутствовать.
- Проверьте радиальное смещение: попробуйте сдвинуть диск вверх-вниз и влево-вправо относительно ступицы. Движения недопустимы.
- Для точной диагностики используйте индикатор биения (часового типа):
- Закрепите прибор на неподвижной части суппорта
- Установите измерительный штифт перпендикулярно плоскости диска (10-15 мм от края)
- Медленно проворачивайте диск за болты
- Допустимое биение – ≤ 0.05 мм
Важно: При обнаружении люфта или превышении биения снимите диск, повторно очистите посадочные поверхности ступицы и проверьте диск на предмет деформации. Не устанавливайте колесо до устранения проблемы!
Установка тормозной скобы на новом диске
Наденьте тормозную скобу с новыми колодками на направляющие суппорта, совместив её с крепёжными отверстиями ступицы. Проследите, чтобы колодки равномерно легли на поверхность диска без перекосов.
Вручную наживите нижний и верхний болты крепления скобы к поворотному кулаку. Убедитесь в свободном перемещении направляющих пальцев и отсутствии зазоров между скобой и посадочной поверхностью.
Завершение монтажа
- Затяните болты крепления скобы динамометрическим ключом в последовательности, указанной в руководстве Renault Logan (обычно крест-накрест).
- Установите пружинные фиксаторы колодок и стопорные пластины.
- Вставьте направляющие пальцы, смазав их высокотемпературной смазкой, и закрутите защитные колпачки до упора.
Контрольные действия: Проверьте свободное вращение диска рукой – он не должен задевать колодки. Прокачайте тормозную систему для устранения воздушных пробок перед первым тестовым заездом.
| Критический параметр | Значение |
| Момент затяжки болтов скобы | 95-110 Н·м (уточнить в мануале вашей модификации) |
| Смазка направляющих | Специализированная медная/керамическая паста |
Не используйте ударные инструменты при затяжке – это повредит резьбу и приведёт к вибрациям. После установки обеих скоб выполните несколько плавных остановок с 50 км/ч для притирки поверхностей.
Затяжка болтов крепления тормозной скобы
Используйте динамометрический ключ для точного контроля момента затяжки. Убедитесь, что посадочное место скобы на поворотном кулаке очищено от грязи и коррозии, а резьба болтов не повреждена.
Перед финальной затяжкой нанесите на резьбовую часть болтов специальную медную смазку или анаэробный фиксатор. Это предотвратит коррозию и последующее прикипание соединения.
Порядок выполнения работ
- Предварительная затяжка: Вручную наживите оба болта крепления скобы до упора, избегая перекоса.
- Затяжка крест-накрест: Приложите момент 30 Н·м к первому болту, затем перейдите к диагонально противоположному болту. Повторите цикл для равномерного прилегания скобы.
- Финишный момент: Повысьте усилие до 95 Н·м в той же диагональной последовательности. Держите ключ строго перпендикулярно оси болта.
- Контроль: Дважды проверьте момент на каждом болте после полной затяжки.
Важно: Никогда не используйте ударный гайковерт для финальной затяжки! Перетяжка (свыше 105 Н·м) может сорвать резьбу или деформировать скобу, а недотяг (менее 85 Н·м) приведет к откручиванию при вибрациях.
| Параметр | Значение | Последствия нарушения |
|---|---|---|
| Момент затяжки | 95 Н·м | Деформация скобы / ослабление крепления |
| Схема затяжки | Диагональная | Перекос скобы и неравномерный износ колодок |
| Смазка резьбы | Обязательна | Прикипание болтов и сложность демонтажа |
После установки колеса сделайте 3-4 плавных торможения на малой скорости перед поездкой. Это обеспечит правильное положение колодок относительно новых дисков.
Очистка посадочных мест колодок в суппорте
После снятия тормозных колодок тщательно осмотрите металлические пластины (скобы) суппорта, где расположены направляющие пазы для колодок. Удалите крупные отложения ржавчины, окалины или грязи зубилом или грубой щеткой. Обработайте поверхности специальной смазкой для тормозных механизмов или преобразователем ржавчины при сильной коррозии.
Очистите пазы от затвердевших остатков смазки, пыли и мелкого абразива металлической щеткой или скребком. Продуйте все полости сжатым воздухом. Проверьте свободу перемещения колодок в пазах без заеданий – при необходимости обработайте поверхности мелкой наждачной бумагой до гладкости.
Критические моменты при очистке
Обязательные действия:
- Полная разборка суппорта со снятием скоб и направляющих пальцев
- Контроль состояния пыльников и возвратных пружин
- Замена деформированных или поврежденных скоб
Запрещается:
- Использовать обычные смазки (вызывают закисание)
- Оставлять бортики и заусенцы в посадочных пазах
- Применять ударные инструменты на алюминиевых деталях
| Инструмент | Назначение |
| Щетка по металлу | Удаление рыхлой коррозии |
| Аэрозольный очиститель | Обезжиривание поверхностей |
| Медная смазка | Обработка пазов и направляющих |
После очистки установите новые колодки, убедившись в их свободном перемещении. Неправильная обработка посадочных мест приводит к подклиниванию тормозов, неравномерному износу и снижению эффективности торможения.
Замена тормозных дисков Рено Логан - быстро и безопасно!
При замене тормозных дисков критически важно обработать направляющие пальцы суппорта специальной высокотемпературной медной смазкой. Эта процедура обеспечивает плавное скольжение пальцев в посадочных местах суппорта, предотвращая их закисание и неравномерный износ колодок.
Нанесение медной смазки на направляющие снижает трение, исключает вибрации и скрипы при торможении, а также гарантирует корректную работу всей тормозной системы. Пренебрежение смазкой ведет к заклиниванию суппорта, перегреву дисков и ускоренному износу колодок.
Технология обработки направляющих пальцев
Для правильного нанесения смазки выполните следующие шаги:
- Тщательно очистите пальцы и посадочные отверстия в суппорте металлической щеткой от старой смазки, ржавчины и грязи
- Обезжирьте поверхности специальным очистителем тормозов
- Нанесите тонкий равномерный слой медной смазки на рабочую поверхность пальцев
- Установите пальцы в суппорт, проверив свободное перемещение без заеданий
Важные нюансы:
- Используйте только специализированную медную пасту (например, Liqui Moly Kupfer-Paste)
- Избегайте попадания смазки на резиновые пыльники
- Не применяйте графитовые или литиевые составы - они не рассчитаны на высокие температуры тормозной системы
Правильная смазка направляющих пальцев не только продлевает ресурс суппорта, но и обеспечивает равномерный прижим колодок, что напрямую влияет на безопасность торможения. Контролируйте состояние направляющих при каждой замене колодок.
Проверка состояния пыльников направляющих пальцев
Осмотрите резиновые пыльники на каждом направляющем пальце суппорта. Убедитесь в отсутствии трещин, разрывов или следов вытекающей смазки. Повреждённый пыльник пропускает грязь и влагу внутрь узла, что приводит к коррозии пальца и заклиниванию суппорта.
Проверьте подвижность пальцев после снятия тормозных колодок. Каждый палец должен свободно вращаться вокруг своей оси рукой без заеданий. Если движение затруднено – требуется разборка, очистка и смазка направляющих.
Порядок действий при обнаружении проблем
- Снимите направляющие пальцы с суппорта, используя торцевой ключ (обычно 7 мм)
- Тщательно очистите посадочные отверстия и сами пальцы металлической щёткой
- Удалите старую смазку безворсовой ветошью
- Нанесите специальную высокотемпературную смазку для направляющих (например, Molykote CU-7439)
- Замените деформированные или повреждённые пыльники новыми
Важно: При замене пыльников устанавливайте их до характерного щелчка, обеспечивая плотное прилегание к канавкам пальца и корпуса суппорта. Используйте только рекомендованные производителем смазочные материалы – обычный солидол или графитовая смазка вызовут закисание узла.
| Признак неисправности | Последствия |
| Разорванный пыльник | Коррозия пальца, заклинивание суппорта |
| Отслоение пыльника от посадочного места | Попадание абразивных частиц в направляющий канал |
| Отсутствие смазки под пыльником | Ускоренный износ пальца, неравномерный износ колодок |
Игнорирование состояния пыльников сокращает ресурс новых тормозных дисков на 30-40% из-за перекоса суппорта и локального перегрева. Проверку следует проводить при каждой замене колодок или дисков, даже если видимых повреждений нет.
Обработка тыльных сторон колодок антискрипной пастой
Нанесите тонкий слой антискрипной пасты на тыльную сторону каждой колодки (металлическую пластину, контактирующую с поршнем суппорта и направляющими). Используйте кисть или шпатель для равномерного распределения состава. Избегайте попадания пасты на фрикционный материал колодок или рабочую поверхность диска – это критично для безопасности.
Особое внимание уделите местам контакта колодки с фиксирующими скобами суппорта и выступам поршня. Нанесенный слой должен быть минимально необходимым для заполнения микронеровностей, излишки снижают эффективность. Дайте пасте подсохнуть 2-3 минуты перед установкой колодок в суппорт.
Ключевые правила обработки
- Очистка поверхностей: Перед нанесением удалите ржавчину и грязь с тыльной стороны колодок металлической щеткой.
- Точность нанесения: Паста наносится только на металлические площадки колодок, исключая торцы и фрикционный слой.
- Контроль количества: Избыток пасты выдавится при работе тормозов и загрязнит узел, недостаток не устранит скрип.
| Тип детали | Зона обработки | Запрещенная зона |
|---|---|---|
| Колодка (тыльная сторона) | Площадки контакта с поршнем и скобами | Торцы, отверстия под датчики износа |
| Суппорт | Только при наличии заводской инструкции | Пыльник поршня, резиновые уплотнения |
Правильное расположение новых тормозных колодок
Перед установкой новых колодок тщательно очистите посадочные места в суппорте от грязи и ржавчины металлической щёткой, а направляющие пальцы обработайте специальной смазкой для ШРУСов или медной пастой. Убедитесь, что пыльники поршней суппорта не повреждены, а сам поршень свободно перемещается.
Нанесите тонкий слой противоскрипной пасты на нерабочие поверхности колодок (тыльную сторону и торцы), избегая попадания на фрикционный материал. Никогда не смазывайте рабочую поверхность колодок или дисков – это критично для безопасности!
Ключевые шапы установки
Расположение элементов:
- Внутренняя колодка (ближняя к поршню) устанавливается первой – аккуратно вставьте её в суппорт
- Наружная колодка фиксируется после установки суппорта на место
- Пружинные пластины (антискрипные скобы) должны чётко защёлкнуться в пазах колодок
Контрольные точки после монтажа:
- Проверьте зазор между колодкой и диском по всей окружности
- Убедитесь в отсутствии перекоса – колодки должны прилегать параллельно диску
- Прокачайте тормозную систему для устранения воздуха
Обкатка новых колодок: Первые 300 км избегайте резкого торможения. Совершите 8-10 плавных замедлений с 60 км/ч до 10 км/ч с интервалами для охлаждения.
| Ошибка | Последствие |
|---|---|
| Перепутаны колодки (левый/правый) | Неравномерный износ, вибрации при торможении |
| Отсутствие противоскрипной пасты | Дребезжание, снижение эффективности торможения |
Установка суппорта на тормозную скобу
Перед монтажом очистите посадочные места суппорта и скобы от загрязнений, проверьте целостность резиновых пыльников направляющих пальцев. Нанесите высокотемпературную медную смазку на тыльную сторону тормозных колодок (контакт с поршнем суппорта и скобой), а также тонкий слой специальной смазки для направляющих на пальцы – исключая попадание на резиновые элементы.
Установите суппорт на скобу, совместив отверстия для направляющих пальцев. Аккуратно вбейте пальцы молотком через деревянную проставку до упора, избегая перекосов. Затяните пальцы динамометрическим ключом с усилием 25-30 Н·м (точное значение уточняйте в мануале вашей модели). Убедитесь, что суппорт свободно перемещается вдоль оси пальцев без заклинивания.
Контрольные операции
- Проверьте зазор между колодками и диском: детали должны располагаться параллельно
- Удостоверьтесь в отсутствии контакта суппорта с колесным диском при ручной прокрутке
- Прокачайте тормозную систему для удаления воздуха (если шланг отсоединялся)
| Элемент | Тип смазки | Момент затяжки |
| Направляющие пальцы | Синтетическая паста для ШРУСов | 25-30 Н·м |
| Тыльные пластины колодок | Медный антизадирный состав | Не требует затяжки |
Вкручивание и затяжка крепежных болтов суппорта
Наденьте суппорт на тормозной диск, совместив монтажные отверстия с резьбовыми гнёздами на поворотном кулаке. Вручную вкрутите оба направляющих пальца суппорта до упора, убедившись в отсутствии перекоса. При необходимости слегка пошатайте суппорт для точной посадки.
Проверьте правильность положения тормозных колодок и отсутствие помех для свободного хода суппорта. Убедитесь, что тормозной шланг не перекручен и не натянут – это критически важно для безопасности.
Порядок затяжки болтов
- Обработайте резьбовую часть болтов медной смазкой для предотвращения прикипания.
- Затяните болты крест-накрест динамометрическим ключом:
| Позиция болта | Момент затяжки (Нм) |
|---|---|
| Стандартные болты (1.6/1.4) | 95-105 |
| Усиленные болты (1.6 16V) | 120-130 |
Запрещено: использовать ударный гайковёрт или затягивать "на глаз" – это повредит резьбу и нарушит соосность суппорта.
- Проверьте: после затяжки суппорт должен сохранять люфт 0.5-1 мм вдоль оси
- Обязательно: прокачайте тормозную систему перед тестовой поездкой
Замена штифтов направляющих при их повреждении
Поврежденные штифты направляющих суппорта критично влияют на работу тормозной системы: они вызывают перекос колодок, неравномерный износ дисков и подклинивание поршня. Игнорирование этой неисправности приводит к перегреву тормозов, снижению эффективности торможения и повышенному износу новых комплектующих.
Обязательно проверяйте состояние штифтов при каждой замене тормозных дисков или колодок. Признаками повреждения являются задиры, коррозия, деформация или затрудненное перемещение в посадочных отверстиях суппорта. Использование изношенных штифтов недопустимо даже при установке новых дисков.
Порядок замены штифтов
Необходимые материалы:
- Новый ремкомплект направляющих (включает штифты, пыльники и смазку)
- Тормозная смазка высокотемпературная (например, Molykote CU-7439)
- Чистящий раствор для тормозных узлов
Этапы работ:
- Снимите суппорт, открутив два крепежных болта
- Извлеките старые штифты направляющих при помощи шестигранного ключа
- Тщательно очистите посадочные гнезда металлической щеткой и спецраствором
- Нанесите смазку на новые штифты (заполните 2/3 пространства пыльника)
- Установите штифты в корпус суппорта, проверив плавность хода
- Соберите узел в обратной последовательности
| Типичные ошибки | Последствия |
| Использование универсальной смазки | Разрушение резиновых элементов при нагреве |
| Неполная очистка гнезд | Заедание штифтов через 500-1000 км пробега |
| Избыток смазки в посадочных местах | Загрязнение тормозных колодок |
Проверьте свободный ход суппорта после сборки – он должен перемещаться без усилий при легком постукивании молотком через деревянную проставку. Замену штифтов рекомендуется выполнять парно на одной оси даже при повреждении одного элемента, используя только оригинальные комплектующие или сертифицированные аналоги.
Прокачка тормозной системы после замены дисков
После замены тормозных дисков на Рено Логан прокачка системы обязательна, если выполнялись работы с гидравлической частью: снятие суппортов, тормозных трубок или шлангов. Воздух, попавший в контуры, снижает эффективность торможения из-за сжатия газов под давлением.
Игнорирование процедуры приводит к "ватной" педали тормоза, увеличению хода и полному отказу системы. Контролируйте уровень тормозной жидкости в бачке во избежание повторного завоздушивания.
Пошаговая инструкция по прокачке
Необходимые материалы:
- Тормозная жидкость DOT 4 (оригинал или аналог)
- Чистая прозрачная трубка Ø5 мм
- Емкость для слива отработанной жидкости
- Ключ на 8 мм
- Помощник для нажатия педали
Порядок прокачки контуров:
- Установите автомобиль на ровную поверхность, снимите крышку бачка
- Долейте жидкость до уровня «MAX»
- Выполняйте прокачку в строгой последовательности:
Колесо Очередность Заднее правое 1 Заднее левое 2 Переднее правое 3 Переднее левое 4
Технология выполнения:
- Наденьте трубку на штуцер прокачки колеса
- Опустите второй конец трубки в емкость с жидкостью
- Попросите помощника резко нажать педаль тормоза 3-5 раз и удерживать
- Открутите штуцер на ¼ оборота – жидкость с пузырьками воздуха пойдет в емкость
- Затяните штуцер до момента опускания педали
- Повторяйте пункты 3-5 до появления чистой жидкости без пузырьков
После завершения всех контуров проверьте жесткость педали: при работающем двигателе она должна быть упругой без провалов. Обязательно проведите тест-драйв на безопасном участке дороги перед началом эксплуатации.
Контроль уровня тормозной жидкости в бачке
После замены тормозных дисков и колодок уровень жидкости в бачке главного тормозного цилиндра может значительно повыситься. Это происходит из-за вытеснения жидкости поршнями суппортов при установке новых толстых колодок.
Избыточное давление в системе при нагреве тормозов может привести к выдавливанию жидкости через компенсационные отверстия или уплотнения. Обязательно проверьте уровень, не превышает ли он отметку «МАХ» на стенках бачка.
Правильная корректировка уровня
Для безопасной эксплуатации выполните следующие действия:
- Протрите крышку бачка ветошью для исключения попадания грязи
- Откройте бачок и с помощью медицинского шприца или специального аэратора откачайте излишки жидкости до середины между метками MIN и MAX
- Если жидкости недостаточно – долейте только рекомендованную производителем марку (например, DOT 4)
| Состояние | Действие |
|---|---|
| Уровень выше MAX | Откачать излишки шприцем |
| Уровень ниже MIN | Долить до середины нормы |
| Жидкость потемнела | Полная замена с прокачкой |
Предупреждение: Никогда не используйте отработанную жидкость из системы – она гигроскопична и теряет свойства. Излишки утилизируйте согласно экологическим нормам.
Первые тестовые нажатия на педаль тормоза
После сборки узлов выполните 5-7 статических нажатий на педаль торморта при заглушенном двигателе. Это переместит поршни суппортов в рабочее положение и устранит зазор между колодками и новыми дисками. Контролируйте увеличение сопротивления педали – оно должно нарастать плавно без провалов.
Заведите двигатель и начните движение на минимальной скорости (5-10 км/ч). Слегка прикоснитесь к педали тормоза для проверки начального отклика. Сила нажатия должна быть минимальной – достаточно ощутить легкое замедление. Повторите 2-3 раза без полной остановки.
Последовательность дальнейших проверок
- Плавное торможение на 20 км/ч: Разгонитесь до 20 км/ч, равномерно нажмите педаль с усилием 20-30%. Контролируйте:
- Отсутствие биения руля
- Равномерность замедления
- Прямолинейность траектории
- Среднее усилие на 40 км/ч: Повысьте скорость, притормозите с усилием 50%. Проверьте:
- Тишину работы (допустим легкий шелест)
- Отсутствие вибраций
- Возврат педали в исходное положение
Избегайте резких стоп-сигналов первые 50 км. При появлении скрежета, свиста или пульсации немедленно остановитесь для диагностики узлов. Температура дисков после теста не должна превышать 70-80°C.
Установка колес и закрутка болтов крестовым методом
Наденьте колесо на ступичные шпильки, совместив отверстия диска с резьбовыми элементами. Вручную наживите все болты или гайки до соприкосновения колесного диска с тормозным барабаном/суппортом. Убедитесь в отсутствии перекосов.
Начните предварительную затяжку крепежа крестовым методом (звездой). Этот подход исключает деформацию диска и обеспечивает равномерное распределение нагрузки. Используйте динамометрический ключ для финальной протяжки с усилием, указанным в мануале Рено Логан (обычно 90-110 Нм).
Порядок затяжки для 4-х болтов
- Закрутите верхний болт на 50% усилия
- Протяните нижний болт до 50% усилия
- Затяните правый боковой болт до 100% усилия
- Затяните левый боковой болт до 100% усилия
- Повторите крестовую схему для 100% затяжки верхнего и нижнего болтов
| Этап | Действие | Инструмент |
|---|---|---|
| 1. Наживка | Ручная установка всех болтов | Без инструмента |
| 2. Предзатяжка | Крестовая схема (50% усилия) | Гаечный ключ |
| 3. Фиксация | Окончательная затяжка (100% усилия) | Динамометрический ключ |
Важные нюансы:
- Не используйте ударный гайковерт для финальной затяжки
- Проверьте отсутствие грязи на посадочной поверхности ступицы
- После пробега 50 км повторно проверьте момент затяжки
Опускание автомобиля и финальная затяжка болтов
Медленно опустите автомобиль с домкрата, контролируя положение колеса относительно ступицы. Убедитесь, что диск не сместился при подъеме, а колесные шпильки свободно входят в отверстия диска. Дождитесь полного контакта шин с поверхностью земли перед дальнейшими действиями.
Перед финальной затяжкой слегка покачайте автомобиль, чтобы подвеска заняла рабочее положение. Затягивайте болты или гайки крестообразной схемой (звездой) в несколько этапов. Не используйте ударные инструменты – только динамометрический ключ!
Порядок затяжки
- Начните с предварительной затяжки (40-50 Н∙м)
- Повторите схему с усилием 80-90 Н∙м
- Доведите момент до 110-120 Н∙м (точное значение см. в руководстве Рено Логан)
| Этап | Момент затяжки (Н∙м) | Инструмент |
|---|---|---|
| Предварительный | 40-50 | Динамометрический ключ |
| Промежуточный | 80-90 | Динамометрический ключ |
| Финишный | 110-120 | Динамометрический ключ |
После затяжки проверьте свободное вращение колеса рукой – диск не должен цеплять колодки. Повторите процедуру для всех колес. Никогда не затягивайте болты на весу – это гарантирует равномерное прилегание диска!
Обкатка новых тормозных дисков в первые 200 км
Первые километры после замены критичны для притирки поверхностей колодок и дисков. Несоблюдение правил обкатки приведет к снижению эффективности торможения, вибрациям или преждевременному износу.
Избегайте экстренных остановок и перегрева тормозов. Соблюдайте щадящий режим для равномерного формирования рабочего слоя на фрикционных поверхностях.
Правила обкатки
Рекомендуемая схема пробега на первые 200 км:
- 0-50 км: Плавные торможения двигателем, минимальное использование педали тормоза
- 50-150 км: Серии мягких остановок (без полной остановки!) со скорости 50 км/ч до 10 км/ч
- 150-200 км: Постепенное увеличение интенсивности с контролем температуры
Запрещено в период обкатки:
- Резкие торможения "в пол"
- Движение по горным серпантинам
- Буксировка прицепа или перегруз авто
- Длительное удержание педали тормоза на спусках
После 200 км выполните серию контролируемых торможений:
| Скорость | Интенсивность | Повторов |
| 60→10 км/ч | Средняя | 5 |
| 80→20 км/ч | Плавная | 3 |
Дайте тормозам остыть перед дальнейшей эксплуатацией. Проверьте затяжку болтов колес через 100 км пробега.
Избегание резких торможений в период обкатки
Первые 300–500 км после установки новых дисков критически важны для формирования правильного контактного слоя между поверхностями колодок и дисков. В этот период происходит притирка фрикционных материалов, а резкие нагрузки провоцируют локальный перегрев, деформацию и неравномерное распределение рабочего слоя.
Экстренное торможение создает экстремальное давление на несформированную контактную зону. Это приводит к короблению дисков, появлению вибрации руля при замедлении, а также снижению эффективности тормозной системы в долгосрочной перспективе из-за преждевременного износа.
Правила щадящей обкатки
- Плавное замедление: используйте торможение двигателем на спусках, заблаговременно снижайте скорость перед поворотами или светофорами
- Постепенное наращивание интенсивности: первые 200 км – только легкое подтормаживание, далее допустимы умеренные нагрузки
- Контроль температуры: избегайте серий частых торможений (например, в пробках), делайте перерывы при длительных спусках
- Исключение экстренных ситуаций: увеличьте дистанцию до впереди идущего транспорта минимум на 30%
После пробега 500 км выполните цикл контролируемого прогрева: 3–4 раза плавно снизьте скорость с 80 км/ч до 20 км/ч без полной остановки, затем двигайтесь 2–3 минуты без использования тормозов для равномерного остывания. Это стабилизирует фрикционный слой и повысит итоговую эффективность системы.
Проверка на предмет посторонних шумов при торможении
После замены тормозных дисков и сборки узла критически важно проверить отсутствие посторонних звуков. Прокачайте тормозную систему для удаления воздуха, затем выполните серию контролируемых торможений на безопасном участке дороги с 60 км/ч до 10-15 км/ч, повторяя 5-7 раз.
Прислушивайтесь к любым нехарактерным шумам: скрежету, визгу или стукам. Если слышен металлический скрежет – немедленно остановитесь и проверьте зазоры между диском и колодкой, а также отсутствие контакта диска с защитным кожухом.
Типичные источники шумов и методы диагностики
Распространённые проблемы:
- Визг - часто вызван новыми колодками. Должен исчезнуть после притирки (150-200 км)
- Стук при нажатии педали - проверьте затяжку суппорта и направляющих
- Постоянный гул - возможен перегрев или деформация диска
Для точной локализации используйте метод исключения:
- Проверьте каждый угол автомобиля отдельно
- Сравните звук при лёгком и сильном торможении
- Исключите контакт диска с посторонними элементами
| Шум | Возможная причина | Действия |
| Скрип | Загрязнение фрикционного слоя | Очистка диска и колодок |
| Стук | Ослабление крепежа суппорта | Повторная протяжка болтов |
| Вибрация | Критический износ колодок | Проверка толщины фрикционного материала |
Контрольная проверка всех резьбовых соединений
После установки новых тормозных дисков на Рено Логан тщательно перепроверьте каждое резьбовое соединение, которое подвергалось разборке. Особое внимание уделите узлам крепления суппорта, направляющих и колесных болтов.
Недотянутые соединения могут спровоцировать люфт деталей или внезапный отказ тормозной системы, а перетяжка приводит к срыву резьбы или деформации компонентов. Использование динамометрического ключа обязательно для соблюдения точных параметров.
Ключевые точки контроля
| Соединение | Момент затяжки (Н·м) | Особенности |
|---|---|---|
| Колесные болты | 110 | Затягивать крестообразно в 2 этапа |
| Направляющие суппорта | 35 | Обязательна высокотемпературная смазка |
| Кронштейн суппорта | 95 | Контроль состояния штифтов |
Порядок действий:
- Очистите резьбу от грязи металлической щеткой
- Проверьте целостность болтов и шпилек
- Затяните соединения динамометрическим ключом по схеме:
- Колесные болты - звездообразно
- Направляющие - после смазки пазов
Через 50 км пробега выполните повторную проверку затяжки колесных болтов и суппорта. Деформация новых дисков под нагрузкой может потребовать коррекции момента.
Осмотр суппортов на предмет подтекания тормозной жидкости
После демонтажа колеса тщательно проверьте видимые части суппорта, особенно вокруг поршня и соединений тормозных шлангов. Ищите любые следы влажных пятен, маслянистых подтеков или застывших капель тормозной жидкости – они имеют характерный желтоватый оттенок и маслянистую консистенцию.
Обратите внимание на пыльник поршня: его повреждения (трещины, разрывы, деформация) часто приводят к утечкам. Сожмите пыльник пальцами – отсутствие эластичности или липкость поверхности также сигнализируют о проблеме.
Ключевые зоны контроля и действия при обнаружении течи
Сфокусируйтесь на критических точках:
- Тормозной шланг: Осмотрите места соединения с суппортом и кузовом на предмет трещин, вздутий или потертостей.
- Прокачной штуцер: Убедитесь в его герметичности, следы жидкости вокруг резьбы недопустимы.
- Уплотнения поршня: Подтекания часто видны в зазоре между корпусом суппорта и поршнем.
Важно: Даже незначительные следы жидкости требуют немедленного устранения! Протрите подозрительные места чистой ветошью и повторите осмотр через 5-10 минут – появление новой влаги подтверждает утечку.
При выявлении дефектов:
- Прекратите работы и не эксплуатируйте автомобиль.
- Замените поврежденные компоненты (пыльник, уплотнения, шланг) или весь суппорт в сборе.
- Обязательно проведите полную прокачку тормозной системы после ремонта.
Проверка степени нагрева дисков после активной езды
После интенсивного торможения или горного спуска остановите автомобиль на ровной площадке с соблюдением мер безопасности. Дождитесь полной остановки вращения колес и включите ручной тормоз.
Визуально оцените состояние дисков: равномерность цвета поверхности, отсутствие синих пятен или трещин. Приближайте руку к диску (не касаясь!) на расстоянии 10-15 см для определения интенсивности теплового излучения.
Критерии оценки нагрева
Нормальный нагрев: Диск теплый (40-60°C), рука комфортно переносит тепло на расстоянии 5 см. Допускается равномерное потемнение поверхности без синевы.
Тревожные признаки:
- Резкое волнообразное тепло (указывает на деформацию)
- Локальные перегретые зоны (синие или фиолетовые пятна)
- Запах гари или дым
- Невозможно удержать руку ближе 15 см
| Температура | Визуальный признак | Рекомендуемые действия |
|---|---|---|
| До 60°C | Серый равномерный цвет | Эксплуатация без ограничений |
| 60-150°C | Желтые пятна | Проверить тормозные суппорты |
| 150-300°C | Синие разводы | Обязательная диагностика СТО |
| Выше 300°C | Темно-фиолетовый оттенок | Немедленная замена дисков |
Помните: касание раскаленного диска вызывает тяжелые ожоги! При критическом нагреве дайте узлам остыть естественным путем - поливка водой приведет к короблению металла.
Диагностика равномерности износа колодок
Снимите колесо для визуального осмотра тормозного механизма, предварительно зафиксировав автомобиль стояночным тормозом и противооткатными упорами. Убедитесь в отсутствии механических повреждений суппорта и направляющих, которые могут вызывать перекос колодок.
Оцените толщину фрикционного материала на обеих колодках внутри суппорта. Используйте штангенциркуль для точного замера остатка накладок в трёх точках: сверху, по центру и снизу. Разница более 1,5 мм между крайними точками свидетельствует о неравномерном износе.
Ключевые признаки проблем
- Клиньевидный износ – результат закисания направляющих пальцев
- Сколы кромок – указывают на перегрев или несоосность суппорта
- Масляные пятна на накладках – признак течи тормозной жидкости или смазки
| Проблема | Визуальный индикатор | Риск для безопасности |
|---|---|---|
| Загрязнение тормозной жидкости | Блестящие полосы на диске | Снижение эффективности торможения |
| Деформация диска | Волнистый износ накладок | Вибрация руля при торможении |
Обязательно проверьте подвижность суппорта: нажмите на поршень монтировкой через старую колодку. Затруднённое перемещение требует замены направляющих и смазки высокотемпературным составом. Игнорирование этой процедуры гарантирует повторение проблемы через 5-7 тыс. км пробега.
Рекомендации по периодичности повторного обслуживания
Регулярный контроль состояния тормозных дисков обязателен даже при отсутствии явных неисправностей. Проверяйте их толщину, биение и наличие дефектов при каждом плановом ТО или замене колодок.
Точные интервалы замены индивидуальны и зависят от стиля вождения, качества запчастей и дорожных условий. Производитель не регламентирует жесткие сроки – ориентируйтесь на фактический износ.
Ключевые параметры для контроля
- Минимальная толщина диска: 19 мм для передних, 7 мм для задних (уточняйте в мануале вашей модификации)
- Глубина рисок: Замена требуется при превышении 1 мм
- Биение: Допуск не более 0,05 мм
- Трещины/сколы: Любые повреждения – повод для немедленной замены
Средний ресурс оригинальных дисков:
| Условия эксплуатации | Передние диски | Задние диски |
| Городская эксплуатация | 60-80 тыс. км | 80-100 тыс. км |
| Смешанный цикл | 80-100 тыс. км | 100-120 тыс. км |
Обязательно меняйте диски попарно на одной оси! Комбинирование старых и новых дисков нарушает балансировку тормозной системы. После замены соблюдайте щадящий режим первые 200-300 км для притирки поверхностей.
Специфичные нюансы для моделей Рено Логан разных лет
Основное различие между поколениями касается конструкции ступицы и крепления дисков. В первом поколении (2004-2015) используются болтовое крепление диска к ступице, тогда как в LADA Largus и втором поколении Logan (после 2015) диск фиксируется ступичным подшипником через фланец. Это требует разных подходов при демонтаже.
Диаметры и посадочные параметры варьируются в зависимости от года выпуска и комплектации: базовые версии 2004-2009 с двигателем 1.4 л оснащались дисками Ø259 мм, тогда как модификации 1.6 л получили Ø268 мм. После рестайлинга 2009 года и в Logan II применяются диски Ø280 мм. Толщина также отличается – от 22 мм в ранних версиях до 24 мм в новых.
Ключевые отличия по моделям
| Период | Модель | Диаметр | Крепление | Особенности |
|---|---|---|---|---|
| 2004-2009 | 1.4 л (8V) | 259 мм | 4 болта | Требует снятия ступицы для замены |
| 2009-2015 | 1.6 л (8V) | 268 мм | 4 болта | Обязательна замена направляющих суппортов |
| 2015-н.в. | Logan II | 280 мм | Ступичный подшипник | Несовместимы со старыми суппортами |
| Все года | С ABS | - | - | Наличие датчика ABS на кронштейне суппорта |
Критичные моменты при замене:
- Для авто до 2009 года обязательна замена ступичных гаек (одноразовые)
- В моделях после 2015 запрещено использовать ударные инструменты при снятии ступичного подшипника
- Версии с ABS требуют аккуратного демонтажа датчика (риск повреждения проводки)
Список источников
При подготовке материалов использовались проверенные технические данные и практические рекомендации для обеспечения точности и безопасности инструкций. Все источники прошли анализ на соответствие актуальным стандартам обслуживания автомобилей Renault Logan.
Ниже представлены ключевые материалы, на основе которых разработано руководство по замене тормозных дисков:
- Официальное руководство по ремонту Renault Logan (издание 2020 года)
- Технический мануал от производителя тормозных систем TRW
- Видеоинструкции сертифицированных автомехаников Renault
- Специализированные форумы: LoganClub.ru и Drive2.ru (раздел "Безопасность")
- Практическое пособие "Тормозная система: диагностика и ремонт" (авт. И. Петров, 2022)
- Каталог допусков и посадок компонентов тормозной группы (ГОСТ Р 41.13-H)
