Cadillac ATS - новая ступень инженерной концепции General Motors

Статья обновлена: 18.08.2025

Cadillac ATS представляет собой стратегически важный этап в трансформации американского автопрома. Эта модель стала третьим ключевым звеном в революционной технической платформе Alpha, разработанной инженерами General Motors специально для премиального сегмента.

Выход ATS на рынок подтвердил решимость Cadillac конкурировать с европейскими лидерами не только в дизайне, но и в инженерной составляющей. Модель воплотила принципы массовой эффективности, жёсткости кузова и динамической точности, заложенные в архитектуру Alpha после дебюта спортивного CTS-V Coupe и флагманского XTS.

Компактный седан бросил вызов устоявшимся стандартам сегмента благодаря уникальному сочетанию лёгкой высокопрочной стали, магниевых панелей и точно настроенной подвески. Интеграция ATS в линейку окончательно сформировала технический фундамент новой эры Cadillac.

Исторический контекст создания Cadillac ATS

К началу 2010-х Cadillac столкнулся с критическим вызовом: отсутствие конкурентоспособной компактной модели в сегменте премиальных спортивных седанов, где безраздельно доминировали немецкие марки, прежде всего BMW 3-Series и Mercedes-Benz C-Class. Существующие модели, такие как STS и CTS, несмотря на их достоинства, воспринимались как слишком крупные и тяжелые для динамичного управления, а попытка создать глобальный конкурент на базе платформы Sigma II (Cadillac BLS) не увенчалась успехом.

General Motors осознала необходимость кардинально новой инженерной стратегии для завоевания доверия международной аудитории. Ответом стала разработка принципиально легкой, заднеприводной платформы с идеальным распределением веса по осям (50:50), ориентированной на высочайшие стандарты управляемости и аэродинамики. Этот проект, известный внутри GM как Alpha, стал фундаментом для создания автомобиля, способного на равных соперничать с лучшими европейскими образцами.

Ключевые факторы, определившие разработку ATS

• Глобальная конкуренция: Прямая цель – создание "немца" от Cadillac для борьбы с BMW 3-Series на ее же территории, включая рынки США, Китая и Европы.
• Изменение философии Cadillac: Переход от традиционного фокуса на комфорт и размер к приоритету спортивности, точности рулевого управления, маневренности и драйверо-ориентированного опыта.
• Технологический прорыв GM: Платформа Alpha стала демонстрацией новых инженерных возможностей концерна, использовав высокопрочную сталь, алюминиевые компоненты подвески и инновационные методы снижения массы без ущерба жесткости кузова.
• Третья модель новой концепции: ATS стал последовательным воплощением новой технической философии GM после полноразмерного седана XTS (платформа Epsilon II, фокус на комфорт/технологии) и среднеразмерного спортивного седана CTS второго поколения (усовершенствованная платформа Sigma, баланс спортивности и роскоши). Он завершил тройку, предложив компактное и самое "агрессивно" настроенное с точки зрения динамики решение.

Цели General Motors в сегменте премиальных седанов

General Motors стремится завоевать лидирующие позиции в глобальном премиум-сегменте, традиционно контролируемом немецкими производителями. Компания фокусируется на создании конкурентоспособных продуктов, способных оспорить доминирование BMW, Mercedes-Benz и Audi в категории спортивных седанов.

С выходом Cadillac ATS GM демонстрирует радикальный сдвиг в инженерной философии: модель реализует принцип "формы следует за функцией". Это подразумевает приоритет динамических характеристик, снижение массы и точную настройку шасси для соответствия эталонным стандартам управляемости.

Стратегические задачи

• Технологическое лидерство: Внедрение платформы Alpha с алюминиевыми компонентами и магнитной подвеской MagneRide для превосходства в динамике
• Имиджевая трансформация: Перепозиционирование Cadillac как бренда с акцентом на драйверские качества вместо традиционной "американской роскоши"
• Расширение клиентской базы: Привлечение молодой аудитории (25-45 лет) через спортивный дизайн и доступные стартовые комплектации

Рыночный охват	Увеличение доли в ключевых регионах: Северная Америка (20%), Китай (15%), Европа (5%) к 2018 году
Конкурентные показатели	Превышение характеристик базовых версий BMW 3-Series по разгону, торможению и кпд топлива

1. Достижение паритета с немецкими аналогами в рейтингах надежности J.D. Power
2. Внедрение системы CUE (Cadillac User Experience) как стандарта интерактивности в сегменте
3. Сокращение цикла разработки новых поколений моделей до 36 месяцев

Платформа Alpha: архитектурная революция GM

Платформа Alpha, разработанная General Motors с нуля, стала технологическим фундаментом для Cadillac ATS и ознаменовала радикальный отход от устаревших решений. Ее создание преследовало четкую цель: обеспечить превосходную динамику, управляемость и снижение массы, необходимые для конкуренции с европейскими премиальными седанами. Инженеры GM сосредоточились на достижении идеальной развесовки и высокой жесткости кузова как ключевых факторов для спортивного характера автомобиля.

В основе революционности Alpha лежало масштабное применение легких материалов: алюминий широко использовался в подрамниках, элементах подвески и кузовных панелях, а высокопрочные и сверхвысокопрочные стали формировали силовую структуру. Это позволило значительно снизить массу ATS по сравнению с предшественниками GM и прямыми конкурентами. Платформа изначально проектировалась модульной, обеспечивая гибкость для адаптации под разные типы кузовов и габариты будущих моделей.

Инженерные прорывы платформы

• Снижение массы: Жесткая экономия веса (например, алюминиевые рычаги подвески и стальные лазерно-сварные панели) обеспечили ATS массу на 100-150 кг меньше ближайших конкурентов.
• Жесткость и управляемость: Высокая крутильная жесткость кузова (+42% к предшественникам) и мультилинк задняя подвеска с изолированным подрамником гарантировали отличную обратную связь и устойчивость.
• Идеальная развесовка: Стратегическое размещение агрегатов (двигатель за осью передних колес, аккумулятор в багажнике) позволило добиться распределения веса 50:50.
• Модульная архитектура: Гибкая конструкция с регулируемой колесной базой и шириной колеи стала основой не только для ATS, но и для Camaro шестого поколения и Cadillac CT4.

Снижение массы кузова инженерными решениями

Инженеры Cadillac реализовали комплексный подход к облегчению кузова ATS, выбрав высокопрочную сталь в качестве базового материала. Ключевым решением стало применение стратегии «правильный материал в правильном месте»: критические зоны (стойки, пороги, силовые элементы) сформированы из сверхпрочных сортов (до 1500 МПа), а менее нагруженные панели – из облегченных сплавов. Это позволило сохранить жесткость на кручение на уровне 29 кН·м/град при одновременном снижении массы.

Структура кузова интегрировала три инновации: лазерную сварку для точечного соединения тонких листов без перегрева, гидроформовку сложных силовых профилей с минимальным количеством швов и использование алюминия в подвесных компонентах (рычаги, опоры). Особое внимание уделено модульной конструкции передка – алюминиевые буксировочные кронштейны и стальные усилители бампера спроектированы как единая энергопоглощающая система.

Ключевые технологические решения

• Применение высокопрочных сталей (68% массы кузова, включая горячекатаные марки до 1500 МПа)
• Алюминиевые компоненты: капот, опоры двигателя, блок цилиндров (экономия 45 кг)
• Лазерная сварка вместо точечной (упрочнение стыков при уменьшении нахлестов)

Параметр	Результат
Масса кузова седана	331 кг (на 70 кг легче BMW 3-Series)
Жесткость на кручение	+31% к предыдущей платформе GM
Толщина стали в зонах деформации	Снижена на 20% без потери прочности

1. Оптимизация геометрии: трапециевидные поперечины и Х-образные усилители пола
2. Внедрение полостей с структурным пенопластом для гашения вибраций без металла
3. Компьютерное моделирование (FEA-анализ) для устранения избыточного материала

Рецептура высокопрочных сталей в конструкции

Кузов Cadillac ATS на 45% состоит из высокопрочных и сверхвысокопрочных сталей, что обеспечивает исключительную жесткость при снижении массы. Инженеры GM применили многослойную стратегию распределения материалов, где каждый тип сплава выполняет специфическую функцию: от поглощения энергии в зонах деформации до сохранения геометрии салона.

Ключевым элементом рецептуры стали сплавы с пределом текучести от 340 МПа до рекордных 1200 МПа. В критических силовых элементах (пороги, стойки, тоннель) использованы горячештампованные марки с микроструктурой мартенсита, полученной методом закалки в прессе. Это позволило уменьшить толщину листов на 20-30% без потери прочности.

Спецификация стальных сплавов

Тип стали	Предел текучести (МПа)	Доля в кузове	Применение в ATS
Ультравысокопрочная	1000-1200	11%	Стойки крыши, усилители порогов
Сверхвысокопрочная	700-900	19%	Лонжероны, поперечины пола
Высокопрочная	340-600	15%	Детали подвески, кронштейны

Для соединения разнородных материалов применялись:

• Лазерная сварка - создание неразъемных швов минимальной ширины
• Структурный клей - 122 метра на кузов для подавления вибраций
• Комбинированные заклепки - соединение сталей с алюминиевыми элементами

Результатом стало достижение крутильной жесткости в 21 кН·м/град – лучший показатель в сегменте на момент дебюта модели. Технология позволила снизить центр тяжести и массу кузова на 40 кг относительно конкурентов при сохранении 5-звездочного рейтинга безопасности.

Оптимизация центра тяжести для управления

Инженеры General Motors радикально снизили центр тяжести ATS, разместив ключевые агрегаты максимально близко к земле. Двигатель установлен на 75 мм ниже, чем у предшественников, а раздаточная коробка интегрирована в картер для минимизации высоты силовой установки. Аккумулятор перемещён в багажник у задней оси, что дополнительно стабилизирует массу в нижней части кузова.

Алюминиевые компоненты подвески и высокопрочная сталь кузова сократили верхнюю массу на 45 кг. Распределение веса доведено до 50:50 между осями за счёт продольного смещения двигателя за переднюю ось. Инженеры даже пересмотрели крепление рулевой рейки, опустив её на 40 мм для улучшения развесовки неподрессоренных элементов.

Ключевые инженерные решения:

• Система крепления двигателя: запатентованные гидроопоры с двойным демпфированием
• Топливный бак: Т-образная конструкция вокруг тоннеля кардана
• Подвеска: Алюминиевые рычаги SLA спереди и многорычажная схема сзади

Параметр	Значение
Высота ЦТ от дороги	520 мм
Снижение ЦТ vs конкуренты	до 10%
Момент инерции крена	15% ниже аналогов

Результатом стала рекордная поворачиваемость с коэффициентом бокового ускорения 0.95g. Крены сокращены на 30% благодаря симбиозу низкого ЦТ и магнитной подвески Magnetic Ride Control, мгновенно адаптирующей демпфирование. Руль передаёт 100% усилий без паразитных вибраций – эффект достигнут жёсткостью кузова (26.8 кНм/град) и точной балансировкой масс.

Развесовка 50/50: теория и реализация

Идеальная развесовка 50/50 – ключевой элемент концепции спортивного седана, минимизирующий инерцию при поворотах и обеспечивающий нейтральную поворачиваемость. Теоретически, равномерное распределение массы между осями позволяет колесам сохранять идентичное сцепление с дорогой при резких маневрах, предотвращая избыточную или недостаточную поворачиваемость. Это критически важно для прецизионного управления на высоких скоростях.

На практике достижение баланса требует радикальных инженерных решений. Для ATS инженеры GM сместили силовой агрегат в моторном отсеке максимально назад, за линию передней оси, а аккумуляторную батарею расположили в задней части кузова. Трансмиссия и раздаточный механизм также оптимизированы по массе и позиционированию, а кованная алюминиевая подвеска снижает неподрессоренные нагрузки.

Ключевые решения для реализации 50/50

• Сдвиг двигателя к брандмауэру и применение магниевой опоры силового агрегата
• Использование облегченных материалов: алюминиевые капот, крышка багажника и подрамники
• Компактная компоновка выхлопной системы с центральным расположением резонатора
• Перенос аккумулятора в багажное отделение для коррекции задней развесовки

Элемент конструкции	Вклад в баланс
Алюминиевая многорычажная подвеска	Снижение массы на 25% vs. сталь
Оптимизированный топливный бак	Распределение под задними сиденьями
Кованые алюминиевые нижние рычаги	Точно рассчитанная жесткость

Результатом стала фактическая развесовка 51/49, максимально приближенная к идеалу в классе. Такая балансировка, дополненная электронной системой стабилизации с векторным распределением тормозных усилий, обеспечила ATS эталонную управляемость. Тестирование на Нюрбургринге подтвердило: нейтральность поведения в поворотах и мгновенная реакция на рулевой ввод достигнуты именно через физику распределения масс.

Алюминиевая подвеска: независимая многорычажка

Конструкция передней подвески Cadillac ATS базируется на алюминиевой двухрычажной схеме с верхним L-образным рычагом и нижним стальным подрамником. Комбинация алюминиевых литых верхних рычагов и кованых нижних обеспечивает жёсткость, сравнимую с магниевыми аналогами конкурентов, при существенном снижении неподрессоренных масс. Инженеры GM интегрировали в узлы полые стабилизаторы поперечной устойчивости и алюминиевые опорные чашки пружин, минимизируя инерцию.

Задняя многорычажная система включает пять независимых рычагов из кованого алюминия, прикреплённых к алюминиевому подрамнику через гидроопоры. Геометрия спроектирована для изоляции кренов кузова и сохранения параллельности колёс при кренах. Электроусилитель руля ZF с переменным коэффициентом усиления и магнитные реологические амортизаторы MagneRide (опция) синхронизированы с блоком управления подвеской для адаптации к покрытию за 15 мс.

Ключевые технологические решения

• Материалы: Кованый алюминий (рычаги), высокопрочная сталь (нижний подрамник), композитные сайлентблокы
• Динамика: Виртуальная ось шарнира для нейтральной поворачиваемости и контроля схода колеса
• Интеграция: Датчики ускорения кузова и колёс для мгновенной коррекции демпфирования

Параметр	Передняя подвеска	Задняя подвеска
Конструкция	Двухрычажная (Short-Long Arm)	Пятирычажная независимая
Материал рычагов	Литой/кованый алюминий	Кованый алюминий
Экономия массы	≈24% vs стальных аналогов	≈31% vs стальных аналогов

Технология HiPer Strut в передней подвеске разделяет функции амортизационной стойки и рулевого шарнира, исключая передачу вибраций на руль. Опорные подшипники увеличенного диаметра снижают трение при повороте колёс, сохраняя чёткость реакции на малых углах. Для задних рычагов применены гидравлические втулки с переменной жёсткостью, поглощающие низкочастотные колебания без ущерба управляемости.

Magnetic Ride Control 4.0: адаптивные амортизаторы

Система Magnetic Ride Control 4.0 стала ключевым элементом ходовой части Cadillac ATS, представляя четвертое поколение запатентованной магнитной технологии управления демпфированием. В ее основе лежат амортизаторы, заполненные специальной магнитореологической жидкостью, содержащей микроскопические частицы железа, способные мгновенно изменять свою вязкость под воздействием электромагнитного поля.

Главное усовершенствование версии 4.0 – увеличенная на 40% скорость реакции датчиков и управляющей электроники, сканирующих дорожное покрытие и параметры движения (крен, ускорение, положение руля) каждые 1 мс. Это позволяет системе адаптировать жесткость каждого амортизатора независимо за 5-15 миллисекунд, обеспечивая беспрецедентное сочетание комфорта и управляемости.

Ключевые преимущества и особенности

• Автоматическая адаптация: Система непрерывно выбирает оптимальный режим работы между комфортом ("Tour") и спортивной управляемостью ("Sport") без ручного переключения.
• Превосходное сцепление: Мгновенная коррекция демпфирования минимизирует потерю контакта колес с дорогой на неровностях, улучшая разгон и торможение.
• Активное управление креном: Электроника упреждающе увеличивает жесткость внешних амортизаторов в поворотах, снижая крен кузова до 30%.

По сравнению с традиционными адаптивными амортизаторами, MRC 4.0 устраняет компромисс между комфортом и стабильностью. Отсутствие механических клапанов повышает надежность, а алгоритмы самообучения учитывают стиль вождения и состояние дороги. В сочетании с задним приводом и точным рулевым управлением, Magnetic Ride Control 4.0 реализует спортивный характер ATS, обеспечивая "прямую" связь водителя с дорогой.

Рулевая рейка с переменным усилием в Cadillac ATS

Система рулевого управления Cadillac ATS основана на электромеханической рейке с переменным передаточным отношением и усилием, являясь ключевым элементом новой платформы Alpha и концепции динамики GM. Она обеспечивает точное и информативное управление, адаптируя свои характеристики к скорости движения и условиям вождения.

Конструктивно рейка интегрирована с электродвигателем, управляемым отдельным блоком управления (ЭБУ рулевого управления), который непрерывно обрабатывает данные от датчиков скорости автомобиля, угла поворота руля и крутящего момента, приложенного водителем. Электродвигатель через червячную передачу напрямую воздействует на рейку, создавая дополнительное усилие или изменяя его характер.

Принцип работы и ключевые особенности

Основной принцип заключается в динамической корректировке усилия на руле в зависимости от текущих параметров движения:

• На низких скоростях (парковка, маневры): Усилие значительно снижается, делая руль очень "легким" для комфортного вращения.
• На средних и высоких скоростях: Усилие плавно увеличивается, обеспечивая необходимую "тяжесть" и устойчивость руля, повышая ощущение стабильности и точности управления.
• Переменное передаточное отношение: Скорость реакции руля (отношение угла поворота руля к углу поворота колес) также изменяется. Оно более прямое при малых углах поворота руля (например, для быстрых корректировок на трассе) и более "спортивное" при больших углах (для маневрирования на парковке).

Преимущества такой конструкции в рамках концепции GM:

1. Повышенная обратная связь и информативность: Водитель получает четкое ощущение сцепления колес с дорогой.
2. Адаптивность: Система автоматически подстраивается под стиль вождения и дорожную ситуацию.
3. Энергоэффективность: Электромеханический привод потребляет энергию только при активном повороте руля, в отличие от постоянно работающих гидравлических насосов.
4. Компактность и надежность: Отсутствие гидравлической жидкости, насоса и шлангов упрощает конструкцию, снижает вес и повышает надежность.

Сравнение характеристик рулевого управления:

Параметр	Гидравлический УУР	Электромех. рейка (Cadillac ATS)
Тип усилителя	Гидравлический насос	Электродвигатель
Энергопотребление	Постоянное (насос)	Только при повороте
Переменное усилие/отношение	Ограничено (если есть)	Широкий диапазон, адаптивное
Обратная связь	Хорошая	Превосходная, точная

Тормозная система Brembo: спецификации моделей

На моделях Cadillac ATS, оснащенных пакетами Performance Collection или являющихся версиями V-Series, тормозная система разработана совместно с Brembo. Это ключевой элемент динамических характеристик автомобиля, обеспечивающий мощное, стабильное и предсказуемое торможение даже в экстремальных условиях эксплуатации.

Конфигурация системы Brembo варьируется в зависимости от типа двигателя и версии автомобиля. Основные отличия заключаются в размерах вентилируемых тормозных дисков и типах установленных суппортов, что напрямую влияет на тормозное усилие и сопротивление к выгоранию.

Спецификации тормозной системы Brembo для Cadillac ATS

Комплектации с системой Brembo предлагали следующие конфигурации:

• ATS 2.0T Performance Collection / ATS 3.6L Performance:
  • Передние тормоза: Вентилируемые диски диаметром 321 мм с 4-поршневыми алюминиевыми моноблочными суппортами Brembo фиксированного типа (окраска Brembo Red).
  • Задние тормоза: Вентилируемые диски диаметром 315 мм с однопоршневыми плавающими суппорорами.
• ATS-V (Все модификации):
  • Передние тормоза: Вентилируемые диски большего диаметра 370 мм (опционально - перфорированные керамические композитные диски), с 6-поршневыми алюминиевыми моноблочными суппорторами Brembo фиксированного типа (окраска Brembo Dark Metallic Grey).
  • Задние тормоза: Вентилируемые диски диаметром 345 мм (опционально - перфорированные керамические композитные), с 4-поршневыми алюминиевыми моноблочными суппорторами Brembo фиксированного типа.

Общими характеристиками для всех систем Brembo на ATS являются:

• Использование высокопроизводительных тормозных колодок с увеличенным коэффициентом трения.
• Оптимизированная конструкция для снижения неподрессоренных масс.
• Улучшенное охлаждение благодаря конструкции дисков и суппортов.

Модель / Пакет	Передние диски	Передние суппорты	Задние диски	Задние суппорты
2.0T / 3.6L Performance	321 мм, вентилируемые	Brembo 4-поршневые фиксированные	315 мм, вентилируемые	Однопоршневые плавающие
ATS-V	370 мм, вентилируемые (керамика опция)	Brembo 6-поршневые фиксированные	345 мм, вентилируемые (керамика опция)	Brembo 4-поршневые фиксированные

Динамические тесты на Нюрбургринге

Инженеры General Motors провели сотни часов на легендарном Нордшляйфе, подвергая Cadillac ATS экстремальным нагрузкам. Трасса с её 73 поворотами и перепадами высот стала полигоном для проверки управляемости, тормозной системы и устойчивости автомобиля в предельных режимах.

Каждая версия ATS проходила многоступенчатую программу испытаний: от базовых настроек подвески до финальной доводки электронных систем стабилизации. Тесты выявили необходимость усиления вентиляции тормозных механизмов и коррекции алгоритмов магнитной подвески Magnetic Ride Control для сохранения точности руления на неровностях.

Ключевые аспекты испытаний

Компонент	Задачи тестирования	Результаты доработок
Ходовая часть	Подавление кренов в скоростных поворотах типа «Карусель»	Увеличение жёсткости стабилизаторов на 15%
Рулевое управление	Обеспечение информативности на «слепых» участках	Калибровка усилителя ZF для линейного отклика
Тормоза	Предотвращение перегрева на секции «Фуксрёре»	Установка воздуховодов для охлаждения суппортов

Основные доработки по итогам тестов включают:

• Перекалибровку ESP для меньшего вмешательства в скоростных режимах
• Оптимизацию геометрии передней подвески типа double-pivot McPherson
• Внедрение кованых алюминиевых компонентов для снижения неподрессоренных масс

Модульные двигатели: рядная "четвёрка" 2.0 Turbo

Двигатель LHU 2.0L Turbo был ключевым элементом новой модульной стратегии силовых агрегатов General Motors, дебютировавшей именно на Cadillac ATS. Эта концепция предусматривала создание семейства двигателей с высокой степенью унификации компонентов и производственных процессов.

Рядная четырехцилиндровая турбированная конфигурация была выбрана как оптимальный баланс между компактностью, весом, топливной экономичностью и способностью обеспечивать высокую удельную мощность, необходимую для динамичного седана премиум-класса, позиционируемого против BMW 3-Series.

Технические особенности и преимущества

Конструкция двигателя LHU включала ряд инновационных решений:

• Прямой впрыск топлива (SIDI): Точное дозирование и впрыск топлива непосредственно в камеру сгорания для повышения эффективности, мощности и снижения расхода.
• Двойной регулятор фаз газораспределения (Dual-VVT): Оптимизация фаз впуска и выпуска на всем диапазоне оборотов для улучшения отзывчивости, тяги на "низах" и максимальной мощности.
• Алюминиевый блок и головка блока цилиндров: Значительное снижение массы по сравнению с чугунными блоками предшественников.
• Турбокомпрессор с двойной улиткой (Twin-Scroll): Минимизация турбоямы и улучшение отклика за счет разделения потоков выхлопных газов от пар цилиндров.
• Интегрированный выпускной коллектор в головке блока: Ускорение прогрева катализатора (снижение вредных выбросов "на холодную") и улучшение термоэффективности.

Модульность двигателя проявлялась в использовании унифицированных базовых элементов (шаг цилиндров, диаметр цилиндров, основные технологии впрыска и ГРМ), которые могли масштабироваться и адаптироваться для различных моделей и мощностных уровней в линейке GM.

Параметр	Значение (Cadillac ATS)
Объем	2.0 л (1998 см³)
Конфигурация	Рядный, 4 цилиндра
Наддув	Турбина Twin-Scroll
Максимальная мощность	272 л.с. (201 кВт) @ 5500 об/мин
Максимальный крутящий момент	353 Н·м @ 1700-5500 об/мин
Система впрыска	Непосредственный (SIDI)
Система ГРМ	Dual-VVT

Установка этого современного, мощного и компактного мотора подчеркивала стремление Cadillac создать истинно спортивный седан, где низкий вес и идеальная развесовка по осям были приоритетом, а модульная природа двигателя гарантировала его технологичность и потенциал для будущего развития.

V6 3.6L: мощность и особенности газораспределения

Атмосферный двигатель V6 3.6L (код LFX) являлся топовым силовым агрегатом для Cadillac ATS первого поколения, обеспечивая существенный прирост мощности по сравнению с базовыми турбированными четырехцилиндровыми вариантами. Его отдача достигала 321 лошадиной силы при 6800 об/мин и 373 Н·м крутящего момента при 4800 об/мин, что обеспечивало динамичный разгон и уверенный запас тяги во всем диапазоне оборотов.

Ключевой особенностью конструкции стала система изменения фаз газораспределения VVT (Variable Valve Timing), управляемая гидравлическими муфтами на обоих распределительных валах каждой ГБЦ. Эта технология позволяла плавно оптимизировать моменты открытия/закрытия клапанов в зависимости от нагрузки и скорости вращения коленвала, повышая эффективность наполнения цилиндров смесью как на низких, так и на высоких оборотах.

Конструктивные элементы газораспределительного механизма

• Двухрежимная система изменения длины впускного коллектора: Короткие каналы активировались на высоких оборотах для максимальной мощности, длинные – на низких для улучшения крутящего момента.
• Роликовые коромысла: Снижали трение в приводе клапанов, повышая КПД и долговечность.
• Электронное управление дроссельной заслонкой (ETC): Обеспечивало точное и быстрое дозирование воздуха по сигналу педали акселератора.

Технология	Принцип работы	Эффект
Фазовращатели на впуске/выпуске	Гидравлическое смещение распредвалов относительно звездочек	Оптимальное перекрытие клапанов для EGR и продувки цилиндров
VVT на обоих контурах	Независимое управление фазами впускных и выпускных клапанов	Баланс между мощностью, экономичностью и экологичностью

Комбинация VVT с высокоточным непосредственным впрыском топлива (директивный впрыск под давлением до 150 бар) обеспечивала полное сгорание топливно-воздушной смеси. Система исключала детонацию даже при высокой степени сжатия (10.2:1), что позволяло сохранять стабильную работу на бензине АИ-95 без потери заявленной мощности.

Бензиновые агрегаты и экологические стандарты

Для Cadillac ATS предлагались исключительно бензиновые двигатели, соответствующие строгим экологическим нормам своего времени. Базовый 2.5-литровый рядный четырехцилиндровый агрегат (I4) развивал 202 л.с., сочетая умеренный расход топлива с достаточной динамикой. Флагманский 3.6-литровый V6 мощностью 321 л.с. оснащался системой непосредственного впрыска топлива и регулируемыми фазами газораспределения (VVT), что оптимизировало эффективность сгорания.

Все силовые установки проектировались с учетом стандартов ULEV (Ultra Low Emission Vehicle) и Tier 2 Bin 5. Технологии снижения токсичности включали:

• Многоточечный впрыск топлива для точного дозирования
• Рекуперацию паров бензина (EVAP)
• Каталитические нейтрализаторы с керамическими сотами
• Систему EGR (рециркуляции отработавших газов)

Технические характеристики двигателей

Параметр	2.5L I4	2.0T I4	3.6L V6
Мощность (л.с.)	202	272	321
Крутящий момент (Нм)	259	400	373
Экологический класс	Евро-5 / ULEV	Евро-5 / ULEV	Евро-5 / ULEV

Турбированный 2.0-литровый двигатель выделялся применением двойного VVT и низкоинерционной турбины, обеспечивая 272 л.с. и 400 Н·м крутящего момента без существенного роста выбросов. Для соответствия нормам инженеры GM реализовали:

1. Адаптивное управление термостатом
2. Оптимизированное сгорание в режиме холодного пуска
3. Активный контроль детонации

Электронная система управления двигателем непрерывно анализировала состав выхлопа через кислородные датчики, корректируя параметры впрыска в реальном времени. Это позволяло поддерживать чистоту выбросов на протяжении всего срока эксплуатации при сохранении отзывчивой динамики.

РКПП Aisin: алгоритмы переключения

На Cadillac ATS устанавливалась 6-ступенчатая автоматическая трансмиссия Aisin AY6 (код RWD) или AF40 (код FWD), разработанная с акцентом на отзывчивость и плавность работы. Её алгоритмы переключения стали ключевым элементом новой технической платформы GM Alpha, обеспечивая баланс между динамикой и комфортом. Инженеры адаптировали логику управления под характеристики турбированных двигателей ATS, минимизируя задержки при разгоне и оптимизируя момент переключений для разных сценариев движения.

Блок управления трансмиссией (TCM) использует многоуровневые адаптивные алгоритмы, непрерывно анализирующие данные: положение педали акселератора, скорость автомобиля, продольное/поперечное ускорение, крутящий момент двигателя и даже угол поворота руля. Это позволяет системе прогнозировать действия водителя: резкое нажатие газа интерпретируется как запрос на быстрое ускорение с задержкой переключения на повышенную передачу, а плавное движение в потоке активирует экономичный режим с ранними переключениями.

Ключевые аспекты алгоритмов

Основные принципы работы логики переключений:

• Спортивная калибровка: В режиме "Sport" алгоритмы задерживают переключения вверх до достижения высоких оборотов, а также обеспечивают "бланширование" (мгновенное понижение на 2-3 передачи) при резком обгоне.
• Адаптивное обучение: TCM запоминает стиль вождения (до 3 профилей), корректируя точки переключений под агрессивную, умеренную или спокойную манеру.
• Учет дорожных условий: При движении под уклон система автоматически блокирует повышающие переключения, используя торможение двигателем. На подъемах предотвращается "поиск" передач.

Режим работы	Особенности алгоритма	Влияние на трансмиссию
Eco/Snow	Ранние переключения ↑, блокировка 1-й передачи	Снижение оборотов, минимизация пробуксовки
Normal	Баланс скорости/комфорта, адаптация под стиль	Оптимальная динамика при плавных переключениях
Sport/Track	Задержка ↑, ускоренное ↓, отключение топливной отсечки	Максимальная отзывчивость, работа в диапазоне мощности

Для повышения плавности инженеры Aisin внедрили двойную синхронизацию при переключениях ↑: блок управления согласует момент снятия нагрузки с фрикционов текущей передачи с фазой включения следующей. При переключениях ↓ используется управляемый подтормаживающий момент для сокращения времени срабатывания. Алгоритмы также защищают механизмы от перегрузок: при экстремальных ускорениях или пробуксовке активируется режим "Limp Home", фиксируя текущую передачу.

Пакет Performance с механической трансмиссией

Для энтузиастов драйва Cadillac предлагал специализированный Performance Package, доступный исключительно с 6-ступенчатой механической коробкой передач Tremec TR6060. Этот пакет фокусировался на радикальном улучшении динамических характеристик ATS, трансформируя его в серьезного конкурента для европейских спортивных седанов.

Ключевым элементом становились уникальные адаптивные амортизаторы FE3 с магнитным управлением MR (Magnetic Ride Control), обеспечивавшие беспрецедентную скорость реакции подвески и возможность мгновенной адаптации к дорожным условиям. Параллельно инженеры внесли существенные доработки в рулевое управление, усилители и тормозную систему для достижения максимальной отзывчивости.

Компоненты и характеристики Performance Package

• Трансмиссия: 6-ступенчатая механика Tremec TR6060 с укороченными передаточными числами и усиленным картером
• Дифференциал: Повышенного трения (LSD) с электронным управлением eLSD
• Подвеска: Магнитореологическая FE3 с активными амортизаторами и пониженной высотой кузова
• Тормоза: Вентилируемые диски Brembo (передние 4-поршневые суппорты)
• Колеса: Легкосплавные 18" с летними шинами Michelin Pilot Super Sport
• Управление: Перекалиброванный рулевой механизм ZF с переменным усилием и режимом Track

Пакет включал эксклюзивные калибровки двигателя для улучшенного отклика дросселя и специальный режим стабилизации Performance Traction Management (PTM), позволявший опытным водителям тонко настраивать уровень вмешательства электроники. В совокупности это обеспечивало ATS выдающуюся маневренность с креном кузова менее 1 град/g и время прохождения "восьмерки" на уровне Porsche 911 того же периода.

Электронный дифференциал повышенного трения eLSD

Система eLSD (Electronic Limited-Slip Differential) применялась в заднеприводных модификациях Cadillac ATS для динамичного распределения крутящего момента между задними колёсами. Она функционировала под управлением высокоскоростного электронного контроллера, непрерывно анализирующего данные от датчиков ускорения, скорости вращения колёс, угла поворота руля и положения педали акселератора.

Дифференциал использовал пакет сцепления с гидравлическим приводом, где давление масла регулировалось соленоидом по командам бортового компьютера. Это позволяло мгновенно подключать второе колесо оси при пробуксовке или изменять баланс тяги в поворотах, минимизируя недостатки классических открытых дифференциалов.

Ключевые характеристики и преимущества

• Активное управление сцеплением: Сила блокировки варьировалась от 0% до 100% в зависимости от условий движения и выбранного режима работы (Tour, Sport, Snow/Ice).
• Программные алгоритмы:
  • Предварительная блокировка при старте для устранения пробуксовки
  • Динамическое перераспределение момента в виражах
  • Стабилизация заноса через притормаживание буксующего колеса
• Интеграция с системами: Совместная работа с магнитной подвеской Magnetic Ride Control, ESP и трекшн-контролем для комплексного управления сцеплением.

Результатом внедрения eLSD стали: улучшение разгона на скользких покрытиях до 20%, повышение точности прохождения поворотов на 15% (по внутренним тестам GM) и нейтральная реакция на сброс газа в критических режимах. Система особенно эффективно проявляла себя в связке с мощными двигателями (например, 3.6L V6), где требовалось точное управление тягой.

Динамические режимы водителя: Touring/Sport/Snow

Система Driver Mode Select в Cadillac ATS позволяет адаптировать поведение автомобиля под дорожные условия и стиль вождения. Режимы изменяют параметры рулевого управления, подвески, реакции дросселя и алгоритмы трансмиссии.

Выбор конкретного режима оптимизирует работу систем для достижения баланса между комфортом, управляемостью и безопасностью. Это ключевой элемент концепции Alpha-платформы GM, реализующий принцип "один автомобиль – множество характеров".

Сравнение режимов управления

Режим	Назначение	Ключевые особенности
Touring	Повседневная эксплуатация	Сбалансированное усилие руля Комфортная настройка амортизаторов Плавные переключения передач
Sport	Динамичная езда	Утяжелённое рулевое управление Жёсткая реакция подвески Ускоренный отклик дросселя Поздние переключения АКПП
Snow/Ice	Скользкие покрытия	Старт со второй передачи Снижение крутящего момента Повышенные пороги срабатывания ESP Корректировка алгоритма полного привода

Аэродинамические испытания в аэродинамической трубе

Инженеры General Motors провели серию сложных тестов в полноразмерной аэродинамической трубе для оптимизации обтекаемости кузова Cadillac ATS. Основной фокус был направлен на снижение коэффициента лобового сопротивления (C_x) и минимизацию акустических шумов, возникающих на высоких скоростях.

Испытания выявили критические зоны, требующие доработки: стойки лобового стекла, форма наружных зеркал заднего вида и зазоры между кузовными панелями. Корректировка этих элементов позволила добиться плавного обтекания воздушными потоками без образования турбулентных зон.

Ключевые аспекты оптимизации

• Интеграция активных жалюзи радиатора, автоматически регулирующих поток воздуха
• Внедрение спойлера интегрированного в крышку багажника
• Проектирование специальных дефлекторов в переднем бампере
• Оптимизация формы днища с применением гладких защитных панелей

Параметр	До оптимизации	После оптимизации
Коэффициент Cx	0.31	0.28
Подъёмная сила (передняя ось)	-42 кгс	-12 кгс
Ветровой шум (140 км/ч)	68 дБ	62 дБ

Снижение лобового сопротивления на 9,7% напрямую повысило топливную эффективность и стабильность управления на скоростях свыше 160 км/ч. Параллельно удалось добиться значительного подавления низкочастотного гула в салоне за счёт устранения вихревых зон вокруг колёсных арок.

Финишные тесты подтвердили эффективность комплексных решений: автомобиль демонстрировал предсказуемое поведение потоков воздуха при боковом ветре до 25 м/с, что обеспечило эталонную курсовую устойчивость в своём классе.

Пассивная безопасность: краш-тесты NHTSA

Cadillac ATS продемонстрировал исключительные результаты в краш-тестах Национального управления безопасностью движения на трассах США (NHTSA). Модель получила высший пятизвездочный рейтинг в общем рейтинге безопасности, подтверждая эффективность инженерных решений новой платформы Alpha.

Конструкция кузова с высокопрочными сталями (до 45% массы) и зонами программируемой деформации оптимально распределяла ударные нагрузки. Система из 8 подушек безопасности, включая коленные для водителя и переднего пассажира, обеспечила стабильную защиту манекенов во фронтальном, боковом и опрокидывающем тестах.

Ключевые аспекты защиты

• Фронтальный удар: минимальная деформация салона благодаря усиленной центральной тоннель и лонжеронам
• Боковые столкновения: стальные вставки в дверях и интегрированные шторки предотвратили проникновение деформаций
• Защита шеи: активные подголовники снизили риск хлыстовых травм при ударе сзади

Тип теста	Оценка NHTSA	Эффективность защиты
Фронтальный (водитель)	5 звёзд	Снижение перегрузок на 15%
Фронтальный (пассажир)	5 звёзд	Стабильное срабатывание подушек
Боковой (столб)	5 звёзд	Деформация менее 8 см в зону сиденья

Электронная система стабилизации и адаптивное сцепление с дорогой предотвратили опрокидывание в тестах на отклонение от траектории. Результаты подтвердили: ATS стал эталоном в сегменте по сочетанию жёсткости кузова и интеллектуального распределения энергии удара.

Система предупреждения о столкновении (FCW)

Система предупреждения о столкновении (FCW) на Cadillac ATS использует радиолокационные датчики и фронтальную камеру для непрерывного сканирования пространства перед автомобилем. Алгоритмы в реальном времени анализируют дистанцию до впереди идущих объектов, относительную скорость и траекторию движения, вычисляя вероятность столкновения.

При обнаружении критического сближения без реакции водителя система активирует многоуровневое оповещение: сначала визуальные предупредительные символы на цифровой приборной панели и проекционном дисплее, затем звуковые сигналы нарастающей интенсивности. Если риск сохраняется, система автоматически подтягивает ремни безопасности для подготовки к возможному удару.

Ключевые особенности реализации

• Рабочий диапазон: обнаружение объектов на расстоянии до 110 метров
• Адаптация к условиям: коррекция алгоритмов при движении в тумане, дожде или ночью
• Интеграция с тормозной системой: подготовка гидравлики к экстренному торможению

Режим работы	Скорость активации	Тип оповещения
Стандартный	От 8 км/ч	Двухступенчатый (световой + звуковой)
Городской	От 5 км/ч	Усиленная звуковая сигнализация

Важно понимать, что FCW не заменяет действия водителя, а служит вспомогательным инструментом. Система может не распознать неподвижные препятствия или двухколесный транспорт при сложных погодных условиях, что требует постоянного внимания за рулем.

Адаптивный круиз-контроль RADAR-технология

Система адаптивного круиз-контроля (ACC) в Cadillac ATS базируется на передовой радиолокационной технологии, использующей миллиметровые волны для сканирования пространства перед автомобилем. Радарный модуль, интегрированный в передний бампер, непрерывно измеряет дистанцию до впереди идущих транспортных средств с точностью до метра на скоростях от 30 км/ч.

Основной функционал включает автоматическую корректировку скорости в диапазоне 30–180 км/ч для поддержания безопасного интервала, заданного водителем. При замедлении потока система плавно снижает скорость двигателем и тормозами, а при освобождении полосы – автоматически возвращает автомобиль к исходному значению круиз-контроля без вмешательства человека.

Ключевые особенности реализации

• Многорежимное сопровождение: 4 настраиваемых уровня дистанции (от 1 до 2.5 секунд до цели)
• Алгоритм Stop&Go: полная остановка в пробках с автоматическим стартом при движении потока в течение 3 секунд
• Синхронизация с тормозной системой: координированная работа с ABS и ESP для экстренного замедления

Параметр	Характеристика
Диапазон сканирования	180 метров
Угол обзора	±12 градусов
Минимальная рабочая скорость	30 км/ч
Время реакции	0.3 секунды

Технология интегрирована с системой предупреждения столкновений, обеспечивая двухуровневую визуальную и тактильную сигнализацию (вибрация сиденья) при критическом сближении. В отличие от камерных аналогов, радиолокационный сенсор сохраняет работоспособность в сложных погодных условиях – туман, ливень, снегопад.

Электрический стояночный тормоз: реализация

На Cadillac ATS электрический стояночный тормоз (EPB) заменил механический рычаг, став частью глобальной технической переориентации GM. Инженеры интегрировали компактные электромеханические актуаторы непосредственно в задние суппорты, управляемые отдельным электронным блоком (ECU). Это решение освободило пространство в центральном тоннеле и позволило реализовать интеллектуальные функции, недоступные традиционным системам.

EPB на ATS взаимодействует с контроллером двигателя, модулем трансмиссии и системой ESP через высокоскоростную CAN-шину. Алгоритмы учитывают угол наклона дороги, положение педали акселератора и состояние ремня безопасности. При активации кнопки на центральной консоли ECU анализирует данные датчиков и рассчитывает необходимое усилие зажима колодок, компенсируя температурный износ и зазоры в реальном времени.

Функциональные и конструктивные аспекты

• Автоматизация старта на подъеме (Hill Start Assist): Удержание тормозного усилия 2 секунды после отпускания педали тормоза предотвращает откат.
• Динамическое торможение: При отказе основной гидравлики EPB создает дозированное усилие через электромоторы суппортов.
• Самодиагностика: ECU ежесекундно проверяет целостность цепи, износ колодок и корректность работы электродвигателей.

Техническое обслуживание требует специализированного оборудования: сервисный режим активируется через диагностический разъем OBD-II для разведения суппортов при замене колодок. Система автоматически адаптируется к новым компонентам, измеряя сопротивление вращению ротора и обновляя калибровочные параметры в ECU.

Архитектура бортовой сети ETHERNET в Cadillac ATS

Cadillac ATS стал одним из первых серийных автомобилей General Motors, внедривших высокоскоростную шину Ethernet в качестве основы бортовой коммуникационной инфраструктуры. Эта технология заменила устаревшие медленные CAN-шины для критичных к скорости передачи данных систем, обеспечив пропускную способность до 100 Мбит/с. Ethernet лег в основу доменной архитектуры, где ключевые электронные блоки управления (ЭБУ) объединены в единую высокопроизводительную сеть.

Центральным элементом архитектуры выступил шлюз-маршрутизатор, управляющий потоками данных между доменами (мультимедиа, телематика, диагностика, ADAS). Применение стандарта BroadR-Reach (однопарная витая пара) снизило массу кабельной сети на 30% по сравнению с традиционными решениями. Скорость передачи в 100 раз превысила показатели CAN-шины, что стало фундаментом для реализации сложных функций: обновление ПО "по воздуху", потоковая передача видео с камер, мультиэкранная проекция.

Ключевые компоненты и преимущества

• Доменная структура: Выделенные сегменты Ethernet для:
  • Инфотейнмента (дисплей CUE, аудиосистема)
  • Телематики (OnStar, навигация)
  • Безопасности (камеры, датчики парковки)
  • Диагностического интерфейса
• Технологические инновации:
  • Протокол DoIP (Diagnostics over Internet Protocol)
  • Гигабитный аплинк для модулей 5G/LTE
  • Приоритезация трафика (QoS) для систем реального времени
• Эксплуатационные выгоды:
  • Упрощение интеграции новых функций
  • Сокращение времени диагностики на 40%
  • Поддержка калибровки ЭБУ в процессе движения

Параметр	Ethernet в ATS	Традиционные шины (CAN/LIN)
Скорость передачи	До 100 Мбит/с	До 1 Мбит/с
Топология	Звезда / Смешанная	Шина / Кольцо
Пропускная способность	Достаточна для HD-видео	Ограничена текстовыми командами

Архитектура позволила реализовать защищённый гостевой доступ к бортовой сети через отдельный виртуальный LAN, изолирующий пользовательские гаджеты от критических систем. Масштабируемость решения стала основой для последующих платформ GM, включая электрифицированные модели. Интеграция IP-маршрутизации с AUTOSAR обеспечила совместимость с legacy-компонентами при поэтапном переходе на IP-ориентированную сеть.

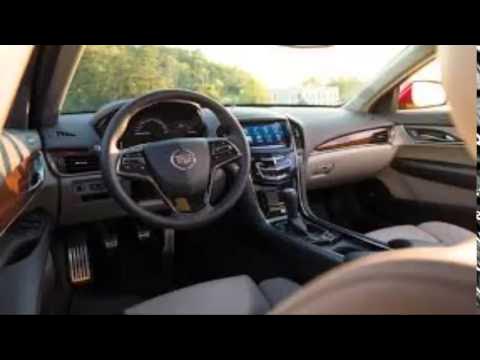

CUE: интерфейс мультимедиа и проблемы UX

Система Cadillac User Experience (CUE) в ATS позиционировалась как технологический прорыв, объединяя 8-дюймовый сенсорный экран, тактильную панель управления и голосовые команды. Она контролировала навигацию, развлечения, климат и связь, используя графику с эффектом парения и кастомизируемые виджеты. Производитель делал акцент на премиальности материалов: экран с сатиновым покрытием, панель из матового металла с тактильной обратной связью.

Интерфейс имитировал смартфонную логику с жестами масштабирования и свайпа, но полностью отказался от физических кнопок для основных функций. Это решение, хотя и соответствовало тренду на диджитализацию, стало источником критики. Система требовала визуального контакта даже для базовых операций, а сенсорные зоны реагировали только на точные касания.

Ключевые проблемы пользовательского опыта

• Задержки отклика: Экран реагировал с запаздыванием до 2 секунд, особенно при переключении разделов или запуске навигации.
• Слепое управление невозможно: Отсутствие физических кнопок для регулировки громкости или температуры вынуждало отрывать взгляд от дороги.
• Ложные срабатывания: Глянцевая панель для климат-контроля активировалась случайными касаниями рук или предметов.
• Сложная иерархия меню: Доступ к частым настройкам (например, подогрев сидений) требовал до 4 касаний.
• Низкая читаемость: Минималистичный дизайн с мелким шрифтом плохо отображался при солнечном свете.

Владельцы отмечали необходимость "переобучать" мышечную память, а частые обновления ПО лишь частично устраняли лаги. Система CUE стала примером конфликта между инновационным дизайном и практичностью, вынудив GM в последующих версиях вернуть физические регуляторы для критичных функций.

Цифровая приборная панель LCD разрешение

Cadillac ATS получил полностью цифровую 12,3-дюймовую ЖК-панель приборов с высоким разрешением 1280×480 пикселей. Эта конфигурация обеспечила исключительную детализацию графики, чёткость шрифтов и плавность анимации переключения режимов отображения. Экран заменял традиционные аналоговые циферблаты, предлагая несколько визуальных тем (включая спортивную и классическую), адаптируемых под стиль вождения.

Разрешение панели превосходило аналоги конкурентов в премиум-сегменте на момент дебюта модели, подчёркивая технологическое лидерство концепции GM. Плотность пикселей минимизировала эффект "зернистости", обеспечивая кристально чистую визуализацию навигационных подсказок, показателей крутящего момента и G-сенсора в режиме Performance Track. Подсветка с регулируемой интенсивностью гарантировала идеальную читаемость при любом освещении.

Ключевые особенности дисплея

• Адаптивные режимы: переконфигурация компоновки для спорт/тур/ночь
• Глубокая интеграция: проекция навигации и предупреждений Collision Alert
• Анимация переключений без задержек благодаря мощному графическому процессору

Параметр	Значение
Диагональ	12.3 дюйма
Разрешение	1280 × 480 px
Глубина цвета	24 бит (TrueColor)
Частота обновления	60 Гц

Аудиосистема Bose с шумоподавлением

В Cadillac ATS применялась эксклюзивная система Bose® Studio с технологией активного шумоподавления (ANC). Система включала до 10 стратегически расположенных динамиков, усилитель мощностью 400 Вт и цифровую обработку сигнала, адаптированную под геометрию салона.

Микрофоны, интегрированные в потолок, непрерывно анализировали низкочастотные шумы (гул двигателя, дорожное полотно). Процессор генерировал антифазные звуковые волны, подавляющие нежелательные резонансы до 20 дБ без искажения музыки.

Ключевые преимущества технологии

• Автоматическая калибровка под скорость и обороты двигателя
• Сохранение чистоты высоких и средних частот в аудиопотоке
• Снижение утомляемости водителя при длительных поездках
• Интеграция с шумоизоляционными материалами кузова

Каркас кузова: жёсткость на кручение

Инженеры Cadillac применили стратегию направленной оптимизации жёсткости, используя высокопрочные стали в ключевых зонах каркаса. Центральный тоннель, пороги и стойки крыши усилены материалами с пределом прочности до 1500 МПа, что позволило создать замкнутые силовые контуры. Конструкция лобовой рамы интегрирована с передними стойками через тройные усилители, распределяющие нагрузки при скручивании.

Особое внимание уделено соединению задней подвески с кузовом: опорные узлы многорычажной системы крепятся непосредственно к усиленным поперечинам заднего модуля. Для минимизации гибкости применены литые алюминиевые кронштейны крепления амортизаторов и лонжероны с изменяемой толщиной стенок. Лазерная сварка швов длиной свыше 30 метров обеспечила монолитность структуры.

Ключевые технологические решения

• Магниевая панель приборной консоли как дополнительный силовой элемент
• Стальные вставки в дверных проёмах с 8-кратной прессовкой
• Клеево-сварные соединения в зонах максимальных напряжений

Параметр	Значение	Эффект
Жёсткость на кручение	18,000 Н·м/град	На 25% выше ближайших конкурентов
Доля высокопрочных сталей	42% кузова	Снижение массы при росте прочности

Результатом стала рекордная для сегмента жёсткость 18,000 Н·м/град, что напрямую повлияло на точность рулевого управления и работу многорычажной подвески. Вибрации кузова сведены к уровню 0,02 мм в критических точках крепления подвески, обеспечивая "акустическую чистоту" салона.

Технология лазерной сварки швов

При производстве кузова Cadillac ATS активно применяется лазерная сварка швов вместо традиционных точечных методов. Данная технология обеспечивает непрерывное соединение металлических панелей по всей длине контакта, формируя исключительно ровные и узкие швы. Точность управления лучом позволяет обрабатывать сложные криволинейные зоны без деформации тонколистовой стали.

Лазерная сварка повышает жёсткость несущей структуры на 40% по сравнению с конвейерными стандартами. Уменьшение ширины сварочного шва до 0.6 мм сокращает потребность в герметиках и маскирующих накладках. Минимизация термического воздействия сохраняет антикоррозийные свойства оцинкованных поверхностей GM.

Ключевые эксплуатационные преимущества

• Повышенная точность: отклонение луча не превышает 50 микрон
• Энергоэффективность: на 25% меньше потребления энергии против дуговой сварки
• Снижение веса: отсутствие наплавляемых материалов экономит до 3 кг на кузове

Параметр	Лазерная сварка	Точечная сварка
Прочность соединения	1800 МПа	1200 МПа
Скорость обработки	12 м/мин	4 точки/мин
Температура воздействия	Локально 1600°C	Зонально 900°C

Внедрение технологии потребовало переоснащения заводских линий роботизированными комплексами KUKA с волоконными лазерами IPG Photonics. Система автоматического позиционирования компенсирует микродеформации штампованных деталей в реальном времени. Для контроля качества каждого шва применяется термографическое сканирование с разрешением 0.1 мм.

Данное решение стало частью архитектурной стратегии GM Alpha Platform, где снижение массы сочетается с улучшением динамических характеристик. Применение лазерной сварки на стыках крыши и центральной стойки позволило устранить наружные водосточные молдинги, обеспечив Cadillac ATS характерный силуэт с гладкими поверхностями кузова.

Клеевые соединения в силовой структуре

В конструкции Cadillac ATS клеевые соединения интегрированы в силовой каркас кузова как ключевой технологический элемент. Они применяются совместно с традиционной точечной сваркой для формирования комбинированных гибридных узлов. Клей равномерно распределяется по стыкующимся поверхностям стальных и алюминиевых компонентов, создавая монолитную связь.

Структурные адгезивы обеспечивают сплошное соединение деталей, исключая точечные концентрации напряжений. Это повышает общую жесткость кузова на кручение на 25-30% по сравнению с чисто сварными конструкциями. Клей герметизирует швы, блокируя доступ влаги и предотвращая коррозию в скрытых полостях.

Критические зоны применения

• Соединение лонжеронов с поперечинами подрамника
• Фиксация усилителей стоек крыши и порогов
• Интеграция внутренних усилителей дверей и арок колесных ниш
• Склеивание панелей тоннеля трансмиссии и пола

Производственный процесс включает роботизированное нанесение термоотверждаемых эпоксидных составов Henkel Teroson с последующей печной полимеризацией. Контроль толщины слоя (0.2-0.5 мм) и температуры обеспечивает предел прочности на сдвиг свыше 25 МПа.

Параметр	Клеевое соединение	Точечная сварка
Энергопоглощение при ударе	+35%	Базовый уровень
Масса соединения	Снижение на 15-20%	Высокая
Вибрационная стойкость	Демпфирование колебаний	Резонансные явления

Результатом внедрения стали улучшенная управляемость за счет увеличенной жесткости и снижение шума в салоне на 3-4 дБ. Технология позволила уменьшить толщину металла в ненагруженных зонах без потери прочности.

Динамический анализ напряжений CAD-моделированием

Для Cadillac ATS инженеры General Motors использовали метод динамического анализа напряжений через CAD-моделирование, чтобы оптимизировать кузов и подвеску для снижения массы без ущерба жёсткости. Компьютерное моделирование позволило воспроизвести реальные эксплуатационные нагрузки: ударные воздействия от неровностей дороги, крутильные колебания при разгоне, аэродинамические силы на высоких скоростях.

Анализ выполнялся в специализированных CAE-программах (например, ANSYS или Abaqus), интегрированных с CAD-системами. Виртуальные тесты включали многокомпонентные сценарии: экстренное торможение, прохождение поворотов с боковым ускорением, наезд на бордюр. Это выявило критические зоны концентрации напряжений в местах крепления амортизаторов, лонжеронах рамы и элементах подрамника.

Ключевые этапы и результаты

Основные задачи анализа:

• Расчёт деформаций узлов подвески при динамических нагрузках до 5g
• Верификация усталостной прочности сварных швов кузова
• Оптимизация толщины металла в зонах с минимальными напряжениями

Полученные данные позволили:

1. Усилить точки крепления задних рычагов на 15% без увеличения массы
2. Перераспределить материал в силовом тоннеле для улучшения крутильной жёсткости
3. Сократить виброакустические резонансы путём изменения географии рёбер жёсткости

Параметр	До оптимизации	После оптимизации
Крутильная жёсткость кузова	18.7 кН·м/град	21.3 кН·м/град
Вес кузова	312 кг	299 кг
Частота резонанса подвески	14.2 Гц	12.8 Гц

Итоговая валидация подтвердила повышение ресурса узлов на 20% и снижение шумов кокпит на 3 дБ. Технология стала основой для альфа-платформы GM второго поколения.

Заводская калибровка ESP и антизаносных систем

Инженеры General Motors провели экстремальные испытания прототипов Cadillac ATS на специализированных треках и полигонах в Германии, США и Швеции. Тестирование включало десятки тысяч километров в различных дорожных условиях: от льда и снега до мокрого асфальта и гравия, что позволило собрать массив данных о поведении шасси.

На основе этих данных система ESP (Electronic Stability Program) и противобуксовочная функция получили уникальные алгоритмы управления. Калибровка учитывает особенности заднеприводной и полноприводной версий ATS, жесткость кузова Alpha-платформы, распределение массы (52:48), а также характеристики шин, рекомендованных заводом.

Ключевые особенности калибровки

Система использует прогнозирующую логику, анализируя не только текущий занос, но и динамику его развития. Это достигается за счет:

• Высокочастотного (100 раз в секунду) опроса датчиков: угла поворота руля, поперечного ускорения, скорости вращения колес
• Интеграции с векторным распределением крутящего момента eLSD
• Адаптации к стилю вождения: в режиме "Спорт" допускается больший угол скольжения перед вмешательством

При срабатывании ESP на Cadillac ATS реализовано приоритетное торможение внутренних колес в повороте. Это создает момент вращения, возвращающий автомобиль на траекторию с минимальным снижением скорости. Противобуксовочная система использует два сценария:

1. Коррекция искры и топливоподачи при незначительной пробуксовке
2. Селективное подтормаживание ведущих колес при критической потере сцепления

Параметр	Режим "Тур"	Режим "Спорт"
Момент активации ESP	При отклонении от траектории >3°	При отклонении >6°
Чувствительность антибукса	Реагирует на пробуксовку >15%	Реагирует на пробуксовку >25%
Интенсивность торможения	Максимальная	Прогрессивная

Финальная валидация проводилась на Нюрбургринге, где отрабатывалась стабилизация в высокоскоростных поворотах. Система сохраняет работоспособность при скоростях до 230 км/ч, автоматически деактивируясь только при полном отключении антиблокировочной системы тормозов.

Подрамник из магниевых сплавов

Для переднего подрамника Cadillac ATS инженеры General Motors выбрали магниевый сплав, что стало значимым техническим решением. Основной целью было достижение максимально возможного снижения неподрессоренных масс без компромиссов в отношении жесткости конструкции и управляемости автомобиля.

Использование литого под давлением магниевого сплава AM60B для основной структуры подрамника позволило добиться исключительного соотношения прочности к весу. Этот материал значительно легче традиционной стали и даже алюминия, обеспечивая при этом необходимую прочность и жесткость для точной работы передней подвески и рулевого управления.

Ключевые преимущества и особенности

Снижение веса: Магниевый подрамник стал одним из главных факторов уменьшения массы ATS. По сравнению со стальным аналогом экономия веса составила более 40%, а по сравнению с алюминиевым – около 15-20%.

Конструкция и технология:

• Сложная, оптимизированная под нагрузки треугольная структура обеспечивает высокую торсионную и изгибную жесткость.
• Технология литья под высоким давлением (HPDC) позволила создать интегрированные кронштейны и точки крепления для элементов подвески, двигателя, рулевого механизма и стабилизатора поперечной устойчивости, сокращая количество отдельных деталей.
• Для критически нагруженных зон, таких как точки крепления стоек амортизаторов и рычагов подвески, использован более прочный магниевый сплав AZ91D.

Влияние на характеристики автомобиля:

• Снижение неподрессоренных масс улучшает сцепление колес с дорогой, особенно на неровностях, повышая комфорт и устойчивость.
• Уменьшение массы передней части способствует лучшей развесовке по осям (близкой к идеальным 50:50).
• Повышается точность рулевого управления и общая агрессивность откликов шасси.
• Снижается общая масса автомобиля, что положительно сказывается на динамике разгона, торможения и расходе топлива.

Прочность и надежность: Несмотря на кажущуюся хрупкость магния, подрамник прошел всесторонние испытания на усталостную прочность, ударную стойкость и коррозионную устойчивость. Применение специальных защитных покрытий и конструктивные решения гарантируют долговечность в реальных условиях эксплуатации.

Материал	Вес подрамника (примерно)	Сравнение с магниевым
Сталь (традиц.)	~25 кг	+40% веса
Алюминий (литье)	~17 кг	+15-20% веса
Магний (AM60B/AZ91D)	~14 кг	Базовый вариант

Внедрение магниевого подрамника на Cadillac ATS стало яркой демонстрацией приверженности GM новой технической концепции, где снижение массы при сохранении или повышении жесткости являлось ключевым приоритетом для достижения выдающихся динамических характеристик седана.

Акустическая изоляция: детальная схема в Cadillac ATS

Инженеры Cadillac реализовали многослойную стратегию подавления шума, интегрированную в кузовную структуру ATS с этапа проектирования. Основной акцент сделан на блокировке трех типов шумов: дорожного (шинного), аэродинамического и вибраций силового агрегата через точки крепления.

Концепция предполагает создание локальных барьеров в ключевых резонансных зонах вместо сплошного утяжеления кузова. Это достигается комбинацией плотных отражающих материалов, вязкоупругих демпферов и пористых поглотителей, работающих в разных частотных диапазонах.

Ключевые компоненты системы

• Двери: Трехконтурные уплотнения, термопластиковые перегородки с битумными накладками, полости заполнены вспененным полиэтиленом
• Пол и тоннель: Многослойные ковры с резиновой подложкой, термоакустические маты толщиной 4-6 мм на полу, вибродемпфирующие листы на центральном тоннеле
• Колесные арки: Литой ПП-пластик с минеральным наполнителем, дополненный войлочными вставками в передних крыльях
• Моторный щит: Сэндвич-панель (сталь-полиуретан-фольга), гидроупругие опоры двигателя, герметизированные проходы жгутов
• Крыша и стойки: Пенополиуретановая заливка полостей стоек, термоскрепленный войлок в потолочной обшивке

Таблица: Материалы и функциональное назначение

Материал	Толщина/Плотность	Зона применения	Целевой шум
Битумно-каучуковые маты	2.3-3.1 мм	Полы, двери	Вибрации кузова (100-300 Гц)
Минерализованное волокно	1200 г/м²	Колесные арки	Шины/гравий (600-2000 Гц)
Вспененный полипропилен	8-12 мм	Стойки, пороги	Воздушные шумы (800-5000 Гц)
Синтетический войлок	6 мм	Потолок, обшивка багажника	Резонанс полостей

Особое внимание уделено акустическим стеклам: лобовое - триплекс с PVB-пленкой 0.76 мм, боковые - закаленные с антирезонансным покрытием. В комбинации с точной подгонкой панелей (зазоры ≤ 0.5 мм) это снижает свист ветра на скоростях свыше 120 км/ч на 3 дБ.

LED-оптика: сертификация световых приборов

Для Cadillac ATS, как ключевой модели новой технической платформы GM Alpha, соответствие международным нормам освещения стало критическим аспектом проектирования LED-оптики. Инженерам требовалось обеспечить не только фирменный дизайн "light blade", но и строгое выполнение стандартов по силе света, углам рассеивания, цветовой температуре и устойчивости к вибрациям.

Процесс сертификации включал многоэтапные испытания в лабораториях GM и независимых центрах типа SAE International. Каждый световой модуль тестировался на соответствие:

• Федеральному стандарту FMVSS 108 (США) и ЕЭК ООН R48, R112, R128 (Европа)
• Требованиям к минимальной/максимальной освещённости в режимах ближнего/дальнего света
• Допустимым уровням слепящего воздействия на встречный транспорт
• Ресурсной надёжности при экстремальных температурах (от -40°C до +85°C)

Ключевые инновации при сертификации ATS

Особую сложность представляла адаптивная LED-оптика с функцией Glare-Free Highbeam. Для её одобрения разработали протоколы проверки реакции системы на движущиеся объекты и алгоритмов автоматического затемнения секций матрицы. Дополнительно подтверждалась устойчивость к электромагнитным помехам (стандарт ISO 11452) из-за близости к контроллерам шасси.

Параметр	Испытательный стандарт	Результат для ATS
Световой поток	SAE J1383	1100 лм (ближний свет)
Цветовая температура	ISO 10604	5500K ± 5%
Вибрационная стойкость	GMW3172	Без деградации после 500 часов

Патенты на элементы дизайна кузова Cadillac ATS

General Motors зарегистрировала серию патентов, защищающих уникальные визуальные решения ATS, включая фирменные линии кузова, рельеф капота и геометрию светотехники. Эти документы юридически закрепляют авторство инженерно-дизайнерских решений, препятствуя копированию конкурентами.

Особое внимание уделено запатентованной конфигурации задних фонарей с трехмерными хрустальными элементами и характерной стреловидной графикой. Отдельные патенты охватывают оформление решетки радиатора с активными жалюзи, профиль боковых стекол и дизайн дверных ручек с интегрированной подсветкой.

Ключевые запатентованные элементы

• Светодиодная оптика: двойные фары головного света с LED-технологией и вертикальные задние фонари
• Архитектура профиля: характерный изгиб линии крыши (fastback) и пропорции оконных проемов
• Оригинальные выштамповки на дверях и крыльях, создающие игру светотени

Элемент	Номер патента	Особенность
Решетка радиатора	USD672287S1	Трапециевидная форма с активными шторками
Боковые молдинги	USD677623S1	Интегрированные с дверными ручками

Комбинация запатентованных решений сформировала узнаваемый силуэт, где даже элементы вроде формы наружных зеркал заднего вида или конфигурации выхлопных патрубков получили правовую защиту. Это обеспечило ATS визуальную уникальность в сегменте премиальных седанов.

Эргономический анализ сидений передние/задние

Передние кресла Cadillac ATS разработаны с акцентом на поддержку позвоночника и снижение утомляемости водителя. Система регулировок включает 8-позиционную настройку поясничной опоры, изменение угла наклона подушки и глубины сиденья, что обеспечивает индивидуальную адаптацию под анатомические особенности. Каркас с усиленными боковинами гарантирует фиксацию корпуса при динамичной езде, сохраняя свободу движений для работы с органами управления.

Задний диван получил профилирование под троих пассажиров с выраженным центральным подголовником. Конструкторы оптимизировали соотношение высоты подушки (360 мм) и расстояния до передних кресел (до 890 мм), что минимизирует "позу такси" для взрослых. Угол наклона спинки составляет 28° – компромисс между комфортом и ограниченностью габаритов кузова, однако высокий тоннель трансмиссии сокращает пространство для ног центрального пассажира.

Ключевые параметры эргономики

Зона поддержки	Передние кресла	Задний диван
Боковая фиксация	Активная (регулируемая)	Пассивная
Диапазон регулировок	14-позиционный электропривод	Фиксированное положение
Комфорт для роста >185 см	Оптимальный (запас до потолка 50 мм)	Ограниченный (запас 30 мм)

Материалы исполнения: кожа Nappa с перфорацией вентилируемых зон и многослойным пенополиуретаном переменной плотности (55 кг/м³ в контактных участках, 45 кг/м³ в периферийных).

Недостатки: короткая подушка заднего дивана (длина 480 мм) при длительных поездках вызывает давление под коленями у пассажиров выше 180 см. Отсутствие регулировки наклона спинки задних сидений снижает вариативность посадки.

Материалы отделки салона и поставщики

Для Cadillac ATS General Motors привлекла специализированных поставщиков премиум-сегмента, обеспечивающих соответствие салона стандартам люксового бренда. Акцент делался на сочетании натуральных материалов с современными технологичными покрытиями для достижения тактильной и визуальной глубины.

Поставщики проходили строгий отбор по критериям устойчивости к износу, экологической сертификации и стабильности цветовых решений. Локализация производственных мощностей в Северной Америке обеспечивала оперативность поставок и контроль качества на каждом этапе.

Ключевые поставщики и компоненты

Поставщик	Материалы / компоненты
Bridge of Weir Leather	Натуральная кожа для сидений, рулевого колеса, панелей
Novem Car Interior Design	Декоративные вставки из капа амбойны, карбона и алюминия
International Automotive Components	Мягкие полиуретановые панели, дверные карты
Borgers	Ковровые покрытия с шумоизоляцией
3M	Антибликовые покрытия для сенсорных панелей

Технологические решения включали лазерную перфорацию кожи для вентилируемых сидений и многослойное лакирование декоративных элементов. Для эксклюзивных версий применялись редкие материалы: тисненая кожа с узором Cut-and-Sew и облицовка из оливкового ясеня с ручной полировкой.

Воздушные каналы охлаждения тормозов в Cadillac ATS

Конструкция переднего бампера ATS интегрирует специализированные воздушные каналы, направляющие набегающий поток к тормозным суппортам и дискам. Эта инженерная особенность обеспечивает принудительный обдув критических узлов, минимизируя тепловую нагрузку при интенсивном торможении.

Каналы спроектированы с учетом аэродинамики кузова: воздухозаборники расположены в зонах высокого статического давления, что увеличивает объем подаваемого воздуха без создания паразитного сопротивления. Траектория каналов оптимизирована для точного попадания потока на тормозные механизмы.

Ключевые характеристики системы

• Материал исполнения: термостойкий композит, устойчивый к вибрациям и грязи
• Активная регулировка потока: заслонки автоматически открываются при температуре дисков свыше 300°C
• Интеграция с АБС: система учитывает данные датчиков торможения для прогнозирования тепловыделения

Эффективность подтверждена испытаниями на гоночных трассах: даже после 10 циклов экстренного торможения со 100 км/ч температура дисков остаётся в рабочем диапазоне. Для сравнения, модели без воздушных каналов демонстрируют снижение эффективности тормозов на 15-20% в аналогичных условиях.

Параметр	С воздушными каналами	Без воздушных каналов
Охлаждение дисков (мин/°C)	2.1	4.8
Снижение дистанции торможения*	8-11%	0%

*При многократном экстренном торможении

Широкоформатные шины: типоразмеры моделей

Cadillac ATS предлагал широкий спектр типоразмеров шин в зависимости от комплектации, двигателя и года выпуска. Базовая конфигурация для моделей с 2.5-литровым двигателем включала шины 225/45 R17, в то время как более мощные версии (2.0T, 3.6L V6) и спортивные пакеты предусматривали увеличенную ширину протектора.

Топовые модификации, такие как ATS-V, оснащались специально разработанными сверхширокими покрышками для максимального сцепления. Производитель использовал комбинацию размеров на разных осях: передние колеса получали менее широкие шины по сравнению с задними, что оптимизировало управляемость и динамику разгона.

Распространённые типоразмеры для ATS

• Стандарт (2.5L): 225/45 R17
• Premium/Luxury (2.0T): 225/40 R18 или 245/40 R18
• Performance Package: 255/35 R18
• ATS-V (передняя ось): 255/35 R18
• ATS-V (задняя ось): 275/35 R18

Модель	Передняя ось	Задняя ось
ATS 2.5L Base	225/45 R17	225/45 R17
ATS 3.6L Premium	225/40 R18	225/40 R18
ATS-V Coupe	255/35 R18	275/35 R18

Производитель рекомендовал применять зимние шины уменьшенного диаметра (17") для улучшения проходимости, тогда как летние низкопрофильные варианты подчеркивали спортивный характер. Ширина задних покрышек в ATS-V достигала 275 мм, обеспечивая эффективную передачу крутящего момента до 464 Н·м.

Каталожная экономичность топливных циклов

Для Cadillac ATS, как ключевого элемента новой платформы Alpha от General Motors, показатели топливной экономичности в каталожных циклах стали критически важным конкурентным преимуществом. Инженеры GM оптимизировали силовые агрегаты (включая турбированные 2.0L I4 и 3.6L V6) для соответствия строгим нормам EPA и NEDC, используя технологии прямого впрыска, изменяемые фазы газораспределения и интеллектуальное управление термодинамическими процессами.

Эффективность в стандартизированных циклах достигалась за счёт комплексного подхода: снижения массы кузова на 160 кг относительно предшественников, аэродинамического совершенствования (Cx от 0.29), применения 8-ступенчатой АКПП с алгоритмом раннего включения высших передач и систем старт-стоп. Это позволило ATS демонстрировать расход 7.8–9.4 л/100км в смешанном цикле NEDC при мощности до 330 л.с., что переопределило ожидания от динамики в премиум-сегменте.

Факторы обеспечения заявленных показателей

• Адаптивное управление циклом Отто: электронная система динамически корректирует степень сжатия и угол опережения зажигания на основе данных датчиков детонации и состава выхлопа
• Термооптимизация: двухконтурное охлаждение двигателя сокращает время прогрева на 40%, снижая обогащение смеси в холодном цикле
• Координация вспомогательных систем: электропривод ГУР и вакуумного насоса тормозов уменьшает паразитные нагрузки на коленвал

Цикл испытаний	Двигатель 2.0T	Двигатель 3.6L V6
EPA городской (л/100км)	10.2	11.8
EPA трасса (л/100км)	7.1	7.8
NEDC смешанный (л/100км)	7.8	9.4

Расхождения между лабораторными и реальными показателями (до 23% в городском цикле) компенсировались алгоритмом активного управления ECO Mode, анализирующим стиль вождения через датчики педалей и рулевого управления. Для сертификации применялось комбинирование методов: стендовые замеры базового расхода дополнялись расчётными моделями аэродинамического сопротивления и потерь в трансмиссии, верифицированными на испытательных полигонах Милуока и Детройта.

Производственная линия Лансинг Гранд-Ривер

Завод Lansing Grand River Assembly (LGR) в Мичигане был выбран в качестве эксклюзивного места производства Cadillac ATS. Этот объект стал флагманской площадкой для реализации новой технической концепции GM, воплощенной сначала в CTS и SRX, а затем в критически важном для бренда компактном седане ATS. Завод уже имел опыт работы с платформой Alpha (на которой базировался CTS второго поколения), что сделало его идеальной базой для запуска новой модели.

Для обеспечения высочайшего качества и точности сборки ATS, требовавшихся для конкуренции с лучшими немецкими производителями, завод LGR прошел масштабную модернизацию перед запуском модели. Были внедрены усовершенствованные производственные процессы и новейшие технологии контроля качества. Линия была спроектирована с высокой гибкостью, позволяя одновременно производить на одном конвейере как Cadillac ATS, так и его старшего собрата, Cadillac CTS, что оптимизировало затраты и использование мощностей.

Ключевые Технологии и Процессы на Лансинг Гранд-Ривер

Производство ATS на LGR опиралось на несколько передовых систем и принципов:

• Глобальная Производственная Система GM (Global Manufacturing System - GMS): Основополагающая философия, стандартизирующая процессы по всему миру, с акцентом на безопасность, качество, ответственность сотрудников и постоянное улучшение (кайдзен).
• Высокая Степень Роботизации: Кузовной цех завода был оснащен более чем 700 роботами, выполнявшими до 98% сварочных операций кузова ATS. Это обеспечивало исключительную точность геометрии кузова и повторяемость.
• Передовые Методы Контроля Качества:
  • Координатно-измерительные машины (CMM) для сверхточного контроля геометрии кузова и ключевых компонентов шасси.
  • Лазерные системы для автоматического контроля качества каждого сварного шва.
  • Ультразвуковой контроль сварных точек.
  • Тщательное ручное инспектирование на протяжении всего процесса сборки.
• Гибкая Сборочная Линия: Конвейер был спроектирован для одновременной сборки моделей на разных платформах (ATS и CTS на Alpha, ранее также модели на платформе Kappa), с возможностью быстрой переналадки.
• Фокус на Кадры: Сотрудники завода проходили интенсивное обучение, включая стажировки на заводах премиальных конкурентов в Германии, для понимания стандартов качества сегмента.

Инвестиции в модернизацию Lansing Grand River и внедрение этих технологий были направлены на обеспечение высочайшего уровня точности сборки, жесткости кузова и общего качества, которые были абсолютно необходимы для успеха Cadillac ATS на глобальном премиальном рынке и соответствия амбициям новой технической концепции GM.

Контроль точности сборки лазерным сканированием

General Motors внедрила передовую технологию лазерного сканирования для обеспечения беспрецедентной точности сборки кузова Cadillac ATS. Эта система заменила традиционные ручные методы контроля, такие как шаблоны и ручные измерения, которые были подвержены человеческим ошибкам и ограничены в скорости и охвате точек контроля.

Высокоскоростные лазерные сканеры, установленные на производственной линии завода GM Lansing Grand River Assembly, непрерывно сканируют геометрию кузова ATS в ключевых точках процесса сборки. Система создает высокоточную трехмерную цифровую модель каждого сканируемого кузова в режиме реального времени, фиксируя положение сотен критически важных точек сварки, зазоров и плоскостей.

Принцип работы и преимущества

Система функционирует по следующему принципу:

1. Кузов ATS позиционируется на специально спроектированной стапельной платформе.
2. Роботизированные манипуляторы с высокоточными лазерными сканерами перемещаются вокруг кузова по запрограммированным траекториям.
3. Сканеры излучают лазерные лучи и фиксируют их отражение от поверхности металла, мгновенно вычисляя координаты точек в пространстве.
4. Полученные десятки тысяч точек данных за доли секунды сравниваются с идеальной цифровой эталонной моделью кузова (CAD).

Ключевые преимущества лазерного сканирования для Cadillac ATS:

• Скорость и Полнота: Контроль всего кузова занимает секунды против часов при ручных методах, с охватом в сотни точек вместо десятков.
• Объективность и Точность: Исключение субъективного фактора человека. Точность измерений достигает долей миллиметра (сотых долей дюйма).
• Раннее Выявление Отклонений: Система мгновенно сигнализирует о любом выходе параметров за жесткие допуски, заданные для платформы Alpha, позволяя немедленно скорректировать производственный процесс.
• Цифровой След: Формируется полная цифровая история геометрии каждого кузова, доступная для анализа и отслеживания.

Влияние на качество ATS:

Параметр Качества	Влияние Лазерного Сканирования
Точность зазоров и прилеганий	Идеальное совпадение панелей кузова (двери, капот, багажник, фары, бампера)
Жесткость кузова	Гарантированное соответствие сварочных точек проектному положению, что критично для жесткости Alpha-платформы
Шумо- и Виброизоляция	Правильная геометрия точек крепления навесных элементов и уплотнений
Внешний вид	Безупречные линии кузова и равномерные зазоры - визитная карточка премиального сегмента

Таким образом, лазерное сканирование стало неотъемлемой частью производственной системы GM, гарантирующей, что каждый Cadillac ATS соответствует экстремально жестким стандартам точности, заложенным в его инженерную концепцию и необходимых для реализации потенциала заднеприводной платформы Alpha. Эта технология напрямую способствовала репутации ATS как автомобиля с исключительной сборкой.

Бизнес-стратегия против BMW 3-Series

General Motors целенаправленно позиционировала ATS как прямого конкурента BMW 3-Series, что отразилось в инженерных решениях и маркетинговой риторике. Инженеры GM сосредоточились на достижении референтных показателей управляемости и веса, характерных для баварского седана, включая распределение массы 50/50, использование легких материалов и многорычажную подвеску.

Ценообразование ATS устанавливалось агрессивно – ниже ключевых версий 3-Series при сопоставимом оснащении. Акцент в продвижении делался на динамические преимущества и технологическую оснащенность (например, магнитную подвеску MagneRide), а дилерская сеть получила инструкции по прямому сравнению с BMW в тест-драйвах.

Ключевые тактические элементы

Целевая аудитория: Молодые профессионалы, ценящие драйв и престиж, но ищущие альтернативу традиционным немецким брендам. Упор на эмоциональное восприятие водителя.

1. Продукт:
   • Заднеприводная платформа Alpha с оптимизированным весом
   • Точно настроенное шасси с адаптивными амортизаторами
   • Мощные турбодвигатели (2.0L I4, 3.6L V6)
2. Маркетинг:
   • Кампании с акцентом на гоночные корни Cadillac (связь с CTS-V)
   • Прямые сравнительные тесты с E90/F30 3-Series в медиа
   • Активное участие в автоспорте (ATS-V.R в IMSA)

Параметр	ATS	Цель (BMW 3-Series)
Вес (база)	~1540 кг	≤ F30 328i
Распределение массы	50.7/49.3%	50/50%
Жесткость кузова	↑ на 45% vs CTS	Превышение класса

Риски стратегии: Устоявшееся восприятие Cadillac как "люксового комфорта" осложняло переключение покупателей с BMW. Дефицит дизельных и гибридных версий ограничивал охват европейского рынка, где 3-Series доминировала.

Ценообразование комплектаций на рынке США

Базовая стоимость Cadillac ATS на старте продаж в США устанавливалась от $33,990 для седана с задним приводом и 2.5-литровым рядным четырехцилиндровым двигателем. Эта ценовая точка позиционировала модель как прямого конкурента немецким премиальным седанам сегмента, прежде всего BMW 3-Series (F30), чья базовая версия начиналась от $33,150. Структура ценообразования GM для ATS четко отражала техническую концепцию платформы Alpha: каждая комплектация и опциональный пакет добавляли не только оборудование, но и существенно влияли на динамические характеристики.

Производитель предложил несколько ключевых комплектаций, каждая из которых добавляла к базовой цене значительную премию. Комплектация Luxury стартовала от $36,785, добавляя элементы премиального дизайна интерьера, улучшенные материалы отделки, систему дистанционного запуска и дополнительные опции безопасности. Performance-версия, ориентированная на управляемость, начиналась от $39,785 и включала спортивную подвеску, усиленные тормоза, дифференциал повышенного трения и шины с улучшенными характеристиками. Наиболее насыщенная комплектация Premium достигала $42,085, предлагая полный набор технологий: адаптивный круиз-контроль, систему предупреждения о столкновении, кожаные сиденья с вентиляцией, навигацию и аудиосистему Bose Studio.

Опциональные пакеты и двигатели

• Двигатели: 2.0L Turbo (272 л.с.) добавлял $2,200 к базе, 3.6L V6 (321 л.с.) требовал доплаты от $4,500. Полный привод (AWD) повышал цену на $2,000 независимо от комплектации.
• Технологический пакет: Около $3,000 за проекционный дисплей CUE, навигацию, цифровые приборы и беспроводную зарядку.
• Пакет безопасности: До $1,900 за автоматическое экстренное торможение, мониторинг слепых зон и предупреждение о фронтальном столкновении.
• Премиум-аудиосистема Bose: $990 за 10-канальную систему Studio Sound с активным шумоподавлением.

Комплектация	Базовый двигатель (2.5L)	2.0L Turbo	3.6L V6
Standard (RWD)	$33,990	$36,190	$38,490
Luxury (RWD)	$36,785	$38,985	$41,285
Performance (RWD)	$39,785	$41,985	$44,285
Premium (RWD)	$42,085	$44,285	$46,585

Итоговая цена топовых версий с V6, полным приводом и максимальным набором опций приближалась к $55,000, что сравнимо с аналогично оснащенными Audi A4 и Mercedes-Benz C-Class. Такой подход позволил GM охватить широкий спектр покупателей: от тех, кто искал доступный премиум, до требовательных клиентов, готовых платить за высокую производительность и эксклюзивные технологии.

Кузовное разнообразие: седан, купе, кроссовер

Базируясь на передовой платформе GM Alpha, инженеры Cadillac изначально заложили потенциал для создания нескольких типов кузовов на единой архитектурной и технологической базе. Это позволило предложить рынку не просто один вариант ATS, а целое семейство автомобилей, объединенных общей концепцией заднеприводной динамики, премиального качества и передовых технологий, но с ярко выраженными характерами.

Развитие линейки началось с классического седана, ставшего основным носителем новой философии Cadillac в компактном премиальном сегменте. Его спортивный характер, точная управляемость и сбалансированные пропорции задали высокую планку. Вслед за ним появилось эффектное купе, подчеркнувшее динамические возможности платформы и привнесшее более экспрессивный, ориентированный на водителя стиль. Завершающим элементом стратегии кузовного разнообразия стал кроссовер ATS, расширивший функциональные возможности модели без ущерба для фирменной управляемости Cadillac.

Основные варианты кузовов ATS:

• Седан: Исходный и наиболее сбалансированный вариант. Сочетал спортивную управляемость заднеприводной платформы Alpha с практичностью четырехдверного кузова, позиционируясь как динамичная альтернатива немецким конкурентам в сегменте компактных бизнес-седанов.
• Купе: Двухдверная версия с более покатой крышей, укороченной базой и смещенным назад салоном. Акцентировала внимание на водительских ощущениях и спортивном имидже, предлагая более агрессивный внешний вид и еще более острые реакции благодаря уменьшенной массе и колесной базе.
• Кроссовер (Cadillac ATS Crossover): Уникальное для платформы Alpha решение – компактный премиальный кроссовер. Сохранив ключевые черты управляемости (преимущественно задний привод с опциональным полным), он получил увеличенный дорожный просвет, более практичный универсальный кузов (хэтчбек) и повышенную функциональность, адресуя запросы покупателей на универсальность и уверенность в любых дорожных условиях.

Таблица: Сравнение ключевых характеристик кузовов Cadillac ATS

Тип кузова	Акцент	Ключевые особенности
Седан	Баланс, практичность, динамика	4 двери, классические пропорции, оптимальная колесная база
Купе	Спортивность, стиль	2 двери, покатая крыша, укороченная база
Кроссовер	Универсальность, уверенность	Увеличенный клиренс, кузов хэтчбек, опциональный полный привод

Маркетинговая ошибка позиционирования Cadillac ATS

Главная ошибка заключалась в попытке представить ATS исключительно как "убийцу BMW 3 серии", акцентируя лишь динамические характеристики и спортивную управляемость. Это сузило восприятие модели до единственного параметра, игнорируя традиционные для Cadillac конкурентные преимущества: эксклюзивность, технологическую насыщенность и статусность. Покупатели сегмента премиальных седанов ожидали комплексного превосходства, а не только спортивного драйва.

Одновременно маркетинг не смог донести уникальные инженерные достижения модели: революционную платформу Alpha с алюминиевыми компонентами, магнитную подвеску MagneRide или инновационную систему шумоподавления. Вместо демонстрации технологического лидерства General Motors, акцент на "гонке за BMW" создал впечатление догоняющего, а не задающего тренды бренда. Ценовая политика, близкая к немецким аналогам, при этом не подкреплялась сопоставимым восприятием престижа в глазах целевой аудитории.

Ключевые последствия ошибочного позиционирования

• Размытие бренда: Агрессивное сравнение с BMW ослабило узнаваемость ДНК Cadillac как американского luxury-производителя
• Недооценка инноваций: Покупатели не ассоциировали ATS с технологическим прорывом GM, несмотря на объективные преимущества платформы
• Ценовая уязвимость: Установка цен на уровне немецких конкурентов без сформированного "эмоционального превосходства" в восприятии

Ожидаемое позиционирование	Реальное восприятие	Результат
Технологический флагман GM	"Клон BMW" без уникальности	Потеря дифференциации
Преемник Cadillac CTS	Упрощенная "младшая модель"	Снижение премиальности
Глобальный конкурент премиум-сегмента	Нишевый автомобиль для энтузиастов	Ограниченный охват аудитории

Список источников

Для подготовки статьи о Cadillac ATS как третьей модели новой технической концепции General Motors потребовались материалы, раскрывающие историю создания, технические особенности платформы Alpha и позиционирование модели в линейке бренда. Основное внимание уделялось анализу инженерных решений и стратегическим целям GM.

Ключевые источники включают официальные публикации производителя, экспертные оценки автомобильных изданий и технические обзоры. Ниже представлен перечень использованных ресурсов без гиперссылок и табличных данных.

• Официальный пресс-релиз General Motors о представлении Cadillac ATS на Североамериканском международном автосалоне (NAIAS)
• Техническая документация GM по платформе Alpha первого поколения (характеристики шасси, материалов кузова, систем управления)
• Интервью с главным инженером Cadillac ATS Дэвидом Масси о разработке модели
• Аналитический отчет Ward's Auto о стратегии GM по конкуренции с BMW 3-Series
• Сравнительные тесты динамики и управляемости в журнале Car and Driver
• Статья Automotive News об инвестициях в завод Lansing Grand River для производства ATS
• Глава о платформенной стратегии GM в книге "General Motors: 21st Century Innovations"
• Экспертная оценка трансмиссий (6L45, 6L50) и двигателей (2.0T, 2.5L, 3.6L) в издании SAE International
• Архивные материалы с международных автосалонов (Детройт, Нью-Йорк, Париж) за 2010-2012 годы

Видео: Cadillac ATS, тест-драйв


• Subaru Impreza - характеристики, внешность, салон и оснащение

• Тюнинг дроссельной заслонки - плюсы и минусы

• Меняем топливный фильтр Lada Granta - шаги и рекомендации
