Тюнинг дроссельной заслонки - плюсы и минусы

Статья обновлена: 18.08.2025

Модернизация дроссельной заслонки – популярный метод среди автолюбителей, стремящихся повысить отзывчивость педали газа и улучшить динамические характеристики автомобиля.

Процедура обещает более резкий разгон и прямой контроль над подачей воздуха, однако технические нюансы и скрытые риски требуют внимательного изучения перед принятием решения.

Цели тюнинга: повышение отзывчивости и мощности

Основная задача – сокращение задержки между нажатием педали газа и реакцией двигателя. Стандартные настройки заслонки часто предусматривают "запаздывающий" отклик для экологических норм и плавности хода. Тюнинг устраняет эту задержку, обеспечивая мгновенную связь водителя с силовым агрегатом.

Оптимизация проходного сечения и угла открытия заслонки позволяет увеличить объем поступающего воздуха на низких и средних оборотах. Это напрямую влияет на прирост крутящего момента и улучшение динамики разгона без радикального вмешательства в конструкцию ДВС.

Ключевые аспекты модификаций

• Аппаратные доработки:
  • Установка заслонки увеличенного диаметра
  • Шлифовка каналов для снижения турбулентности
• Программные изменения:
  • Корректировка дроссельной карты в ЭБУ
  • Перенастройка зависимости "педаль-угол открытия"

Параметр	Сток	После тюнинга
Время отклика (мс)	250-400	80-150
Прирост момента (Нм)	0	3-7%

Чистка как первый этап перед любым тюнингом

Чистка дроссельной заслонки – обязательная процедура перед выполнением любого тюнинга, так как накопившиеся загрязнения (нагар, масляные отложения) существенно влияют на точность работы механизма. Эта операция восстанавливает заводские характеристики заслонки, обеспечивая правильную реакцию на действия водителя и точное дозирование воздуха.

Игнорирование чистки перед тюнингом может привести к некорректной работе двигателя: плавающим оборотам холостого хода, провалам при разгоне, повышенному расходу топлива и даже ошибкам ЭБУ. Кроме того, грязная заслонка искажает калибровки при программном тюнинге, сводя на нет ожидаемый прирост производительности.

Ключевые аспекты чистки

Преимущества чистки	Риски при отсутствии чистки
Восстановление плавности хода заслонки	Заедание механизма при установке модификаций
Точное позиционирование для калибровки	Ложные показания датчиков положения
Стабильный холостой ход после доработок	Неисправности адаптации ЭБУ

Порядок выполнения чистки:

1. Демонтаж дроссельного узла
2. Механическая очистка специализированными средствами
3. Удаление отложений с оси и байпасных каналов
4. Аккуратная сборка без повреждения уплотнений
5. Обязательная адаптация заслонки через диагностическое оборудование

Важно: Используйте только очистители для дроссельных заслонок – агрессивные составы повреждают антифрикционное покрытие. После чистки проверьте работу датчика положения и выполните сброс адаптаций ЭБУ.

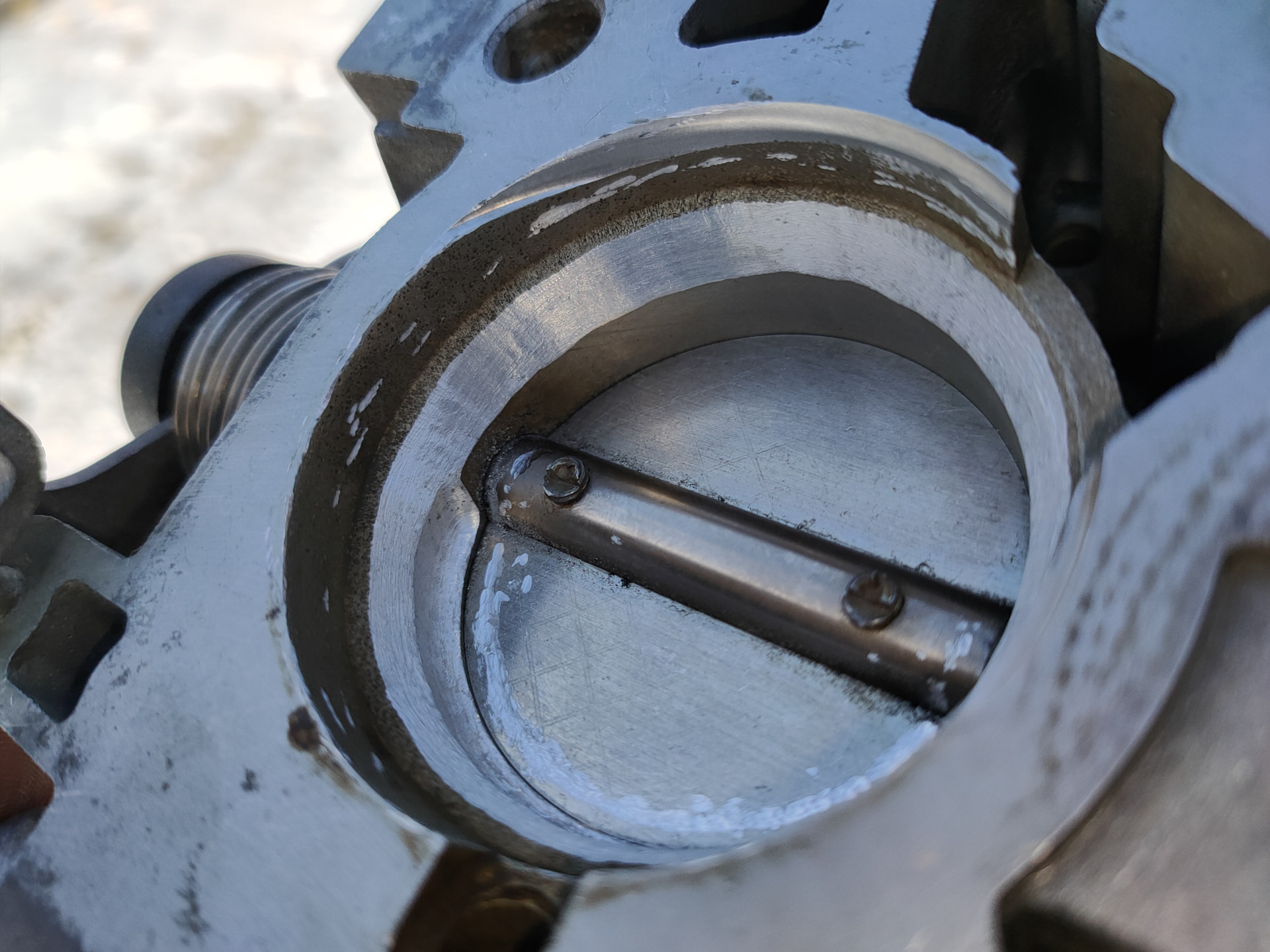

Механическая заслонка увеличенного диаметра: плюсы и минусы

Основной принцип работы увеличенной механической дроссельной заслонки заключается в замене штатного узла на деталь большего диаметра. Это позволяет пропускать больший объем воздуха в единицу времени при одинаковом угле открытия по сравнению с заводской заслонкой. Теоретически, это должно повышать мощность двигателя, особенно в верхнем диапазоне оборотов, где требуется максимальное наполнение цилиндров.

Установка требует механической подгонки (фрезеровки впускного коллектора или использования переходных проставок) и последующей адаптации электроники. Корректная настройка угла открытия и калибровка датчика положения дросселя (ДПДЗ) критически важны для стабильной работы двигателя. Без этого неизбежны сбои в работе системы управления и плавности хода.

Ключевые преимущества и недостатки

Плюсы:

• Повышение пиковой мощности: На высоких оборотах (обычно выше 5000 об/мин) увеличенный поток воздуха способен дать прирост мощности в 3-7% для атмосферных двигателей.
• Улучшение отзывчивости: Более резкая реакция на педаль газа при агрессивном стиле езды из-за быстрого изменения сечения воздушного канала.
• Простота конструкции: Отсутствие сложной электроники (по сравнению с электронными дросселями) повышает надежность и ремонтопригодность узла.

Минусы:

• Потери на низких оборотах: Ухудшение "низов" – снижение крутящего момента и "приемистости" в зоне 1000-3000 об/мин из-за падения скорости воздушного потока.
• Сложности адаптации: Риск ошибок по ДПДЗ, плавающих холостых оборотов, "провалов" при плавном нажатии педали газа из-за неидеальной калибровки.
• Снижение точности дозирования: Грубая работа в режимах малых нагрузок (городской трафик) из-за увеличенного шага управления углом открытия.
• Механический износ: Ускоренный износ шестерен привода и оси заслонки из-за возросших нагрузок на больших диаметрах.

Аспект	Последствия при некорректной установке
Калибровка ДПДЗ	Ошибки ECU, переход в аварийный режим, потеря мощности
Герметичность соединений	Подсос неучтенного воздуха, нестабильный холостой ход, обеднение смеси
Соосность с коллектором	Турбулентности потока, вибрации, снижение расчетного прироста мощности

Целесообразность установки оправдана только на высокофорсированных атмосферных двигателях с доработанным впуском/выпуском и настроенным ПО, где можно реализовать потенциальный прирост мощности. На серийных моторах минусы часто перевешивают преимущества, особенно при ежедневной эксплуатации.

Принцип работы электронной дроссельной заслонки

Электронная дроссельная заслонка (ЭДЗ) представляет собой механический узел, управляемый электродвигателем и полностью исключающий прямую механическую связь с педалью акселератора. Положение педали фиксируется датчиками, передающими сигнал в электронный блок управления двигателем (ЭБУ). ЭБУ анализирует данные, сопоставляя их с показателями других датчиков (обороты коленвала, температура, нагрузка), после чего рассчитывает оптимальный угол открытия заслонки.

Электродвигатель заслонки, получая команды от ЭБУ, перемещает дроссельную заслонку через редуктор, регулируя сечение впускного канала. Одновременно датчик положения заслонки непрерывно передаёт в ЭБУ информацию о её текущем угле открытия, образуя замкнутую систему контроля. Это позволяет ЭБУ динамически корректировать положение заслонки для поддержания заданных параметров работы двигателя, независимо от степени нажатия водителем на педаль газа.

Ключевые компоненты системы

• Датчик положения педали акселератора (обычно сдвоенный для дублирования сигнала)
• Шаговый электродвигатель, приводящий в движение дроссельную заслонку
• Датчик положения заслонки (потенциометр или магниторезистивный элемент)
• Возвратные пружины, обеспечивающие аварийное закрытие при отказе
• ЭБУ двигателя, обрабатывающий сигналы и управляющий электродвигателем

Этап работы	Действие системы
Нажатие педали газа	Датчики педали передают сигнал о требуемом ускорении в ЭБУ
Анализ данных	ЭБУ сопоставляет запрос с данными датчиков: скорость, нагрузка, температура, положение распредвалов
Расчёт позиции	Определяется оптимальный угол открытия заслонки с учётом экологических норм и защиты двигателя
Исполнение команды	Электродвигатель перемещает заслонку, датчик положения подтверждает выполнение

Важной особенностью ЭДЗ является программная избыточность управления: ЭБУ может игнорировать или корректировать сигнал педали газа для реализации систем стабилизации (ESP), круиз-контроля или защиты от перегрузок. Например, при резком старте на скользкой поверхности заслонка может принудительно прикрыться для предотвращения пробуксовки, даже если педаль газа выжата полностью.

Прошивка ЭБУ: изменение алгоритмов открытия ("троттл-мэппинг")

Изменение троттл-мэппинга через прошивку электронного блока управления (ЭБУ) позволяет перепрограммировать зависимость между положением педали акселератора и углом открытия дроссельной заслонки. Стандартные настройки производителей часто делают реакцию на педаль "задумчивой" для плавности хода или экологических норм, тогда как тюнинговая прошивка может реализовать линейную или более агрессивную характеристику отклика. Это приводит к субъективному ощущению "резвости" автомобиля даже без увеличения мощности, так как мотор начинает оперативнее реагировать на действия водителя.

Процесс требует глубокого понимания алгоритмов ЭБУ и работы системы впуска, так как изменения затрагивают критичные параметры: скорость открытия заслонки, коррекцию по нагрузке и оборотам, взаимодействие с системами стабилизации и кондиционером. Неверная калибровка провоцирует рывки, "провалы" тяги на переходных режимах или неконтролируемые скачки оборотов. Особую сложность представляет адаптация прошивки под конкретный мотор, учитывая его износ, состояние дроссельного узла и форсунок.

Ключевые аспекты троттл-мэппинга

Основные типы корректировок и их последствия:

• Линеаризация отклика: Устранение "запаздывания" в начальном ходе педали для предсказуемого управления.
• Спорт-режим: Ускоренное открытие заслонки при резком нажатии, повышающее отзывчивость (риск потери контроля на скользком покрытии).
• Отключение коррекций: Игнорирование сигналов кондиционера или ESP, что может привести к перегреву или нестабильной работе систем.

Технические риски при некорректной настройке:

Ошибка калибровки	Последствие
Слишком резкий градиент открытия	Рывки, дергания при малых нажатиях педали
Конфликт с системой E-Gas	Аварийный режим двигателя (ошибки P2135, P0221)
Нарушение адаптаций	Плавающие холостые обороты, самопроизвольное изменение тяги

Эффективная реализация требует:

1. Диагностики исходных параметров ЭБУ и состояния дроссельного узла.
2. Поэтапного тестирования изменений на стенде и в реальных условиях.
3. Верификации совместимости с другими модификациями (впуск, выпуск).
4. Корректировки не только карты положения педали, но и сопутствующих карт (ограничение крутящего момента, коррекция по воздуху).

"Нулевое сопротивление": модификация или удаление возвратной пружины

Возвратная пружина дроссельной заслонки обеспечивает автоматическое закрытие заслонки при отпускании педали газа, гарантируя безопасность и стабильность работы двигателя. Модификация или полное удаление этой пружины ("нулевое сопротивление") практикуется для облегчения усилия на педали газа и субъективного ощущения более резкого отклика на нажатие.

Теоретически, ослабление пружины сокращает сопротивление механизма, позволяя заслонке быстрее открываться при минимальном усилии. Однако эта доработка напрямую нарушает штатную логику работы электронной системы управления двигателем (ЭСУД), которая рассчитывает положение заслонки на основе сигналов датчиков и заданных калибровок.

Ключевые риски и технические последствия

Основные опасности модификации включают:

• Отказ возврата в исходное положение: При ослаблении пружины заслонка может не закрываться полностью, вызывая:
  • Плавающие холостые обороты
  • Самопроизвольное движение автомобиля на нейтральной передаче
  • Повышенный расход топлива
• Конфликт с ЭСУД: Блок управления фиксирует несоответствие между положением педали газа и углом открытия заслонки. Результат:
  • Активация аварийного режима (check engine)
  • Некорректный расчет подачи топлива
  • Потеря тяги на низких оборотах
• Ускоренный износ узлов: Усиленная вибрация и нештатные нагрузки на ось заслонки приводят к:
  • Деформации шестерен привода
  • Заеданию подшипников
  • Появлению люфтов

Важно: На автомобилях с электронной педалью газа (drive-by-wire) удаление пружины полностью бесполезно, так как усилие на педали формируется искусственно сервоприводом, а не механической связью.

Ожидаемый эффект	Реальность
Улучшение динамики	Потеря момента на низах, рывки при разгоне
"Мягкая" педаль	Неравномерное усилие, риск залипания
Простота установки	Необратимые повреждения дроссельного узла

Альтернативой является установка дублирующей пружины с меньшим усилием, что частично снижает нагрузку на педаль, но сохраняет гарантированный возврат заслонки в ноль. Даже такая доработка требует последующей адаптации ЭСУД на стенде и не дает значимого прироста производительности.

Установка электронных модулей (дроссель-контроллеры): как они работают

Дроссель-контроллеры представляют собой электронные модули, интегрируемые между штатным датчиком положения педали акселератора (ДППА) и электронным блоком управления двигателем (ЭБУ). Их ключевая задача – модификация сигнала, поступающего от педали газа, для изменения алгоритма открытия дроссельной заслонки. Вместо прямого соответствия между нажатием педали и углом открытия заслонки, контроллер динамически корректирует выходное напряжение датчика по заданным пользователем настройкам.

Принцип работы основан на программной обработке входного сигнала ДППА и его трансляции в ЭБУ с изменёнными характеристиками. Например, контроллер может искусственно занижать или завышать напряжение в определённых диапазонах хода педали, имитируя более резкое или плавное нажатие. Это позволяет влиять на скорость отклика дросселя без физического вмешательства в механику или прошивку ЭБУ.

Типы алгоритмов коррекции сигнала

Контроллеры используют три основных режима работы, каждый из которых изменяет кривую отклика дроссельной заслонки уникальным образом:

• Спорт/Стандарт: Увеличивает чувствительность педали на 15-30%, сокращая время открытия заслонки при одинаковом усилии нажатия.
• Эко/Город: Сглаживает реакцию, замедляя открытие заслонки для экономии топлива.
• Ultra Sport/Race: Максимально агрессивная настройка, где 50% хода педали акселератора интерпретируется как 100% запрос на открытие заслонки.

Для наглядности сравним параметры работы в разных режимах:

Режим	Отклик на 30% нажатия педали	Отклик на 70% нажатия педали	Эффект для водителя
Стандарт (завод)	30% открытия	70% открытия	Линейная реакция
Спорт	45% открытия	90% открытия	Ускоренный разгон
Ultra Sport	75% открытия	100% открытия	Экстремальная резкость

Важно: Контроллеры не увеличивают мощность двигателя физически – они лишь оптимизируют передачу команд водителя. Риски связаны с некорректной установкой (ошибки CAN-шины), конфликтами с системами стабилизации или ускоренным износом заслонки при постоянном использовании агрессивных режимов.

Настройка контроллера: агрессивные, городские и другие режимы

Изменение программного обеспечения контроллера дроссельной заслонки позволяет перераспределить зависимость между углом нажатия педали акселератора и углом открытия заслонки. Производители закладывают стандартные алгоритмы, ориентированные на компромисс между отзывчивостью и плавностью, но тюнинг открывает доступ к калибровкам, недоступным в штатных настройках.

Перепрограммирование ЭБУ дает возможность активировать специализированные режимы работы, кардинально меняющие характер реакции на педаль газа. Каждый режим требует точной адаптации под конкретный двигатель и тип трансмиссии, иначе неизбежны рывки, повышенный износ или потеря управляемости.

Основные типы режимов

При настройке контроллера выделяют несколько ключевых профилей:

• Агрессивный (Sport/Race): Максимальная резкость отклика. Даже незначительное нажатие педали вызывает почти полное открытие заслонки. Преимущества – мгновенный разгон, улучшенная динамика обгона. Риски – повышенный расход топлива, рывки при движении в пробках, ускоренный износ сцепления (МКПП) или фрикционов АКПП.
• Городской (Eco/City): Сглаженная характеристика. Закладка плавного, линейного открытия заслонки при любом нажатии педали. Преимущества – комфорт в плотном потоке, снижение расхода топлива. Недостатки – "задумчивость" при резком ускорении, необходимость сильнее давить на педаль для быстрого маневра.
• Адаптивный (Smart): Динамическая коррекция на основе стиля вождения. Контроллер анализирует скорость нажатия педали, обороты двигателя и другие параметры, автоматически подбирая агрессивность отклика. Требует сложных алгоритмов и тщательной настройки.
• Спортивно-линейный: Сочетает предсказуемую линейную зависимость (как в городском) с увеличенным общим углом открытия заслонки на всех диапазонах. Улучшает управляемость без экстремальной резкости агрессивного режима.

Критические аспекты настройки:

1. Синхронизация с трансмиссией: Агрессивные настройки без адаптации алгоритмов переключения АКПП приводят к "провалам" и ударам при смене передач.
2. Учет нагрузки: Корректная калибровка должна учитывать обороты двигателя, положение распредвалов (на VVT) и абсолютное давление (на турбо-моторах) для предотвращения "провалов" тяги.
3. Проверка ошибок: Непрофессиональное вмешательство может вызвать ошибки по положению дросселя (например, P2135) или несовпадение сигналов с датчиков педали.

Режим	Отзывчивость	Расход топлива	Риски
Агрессивный	Максимальная	Существенно выше	Рывки, износ трансмиссии
Городской	Минимальная	Ниже штатного	Задержки при разгоне
Адаптивный	Переменная	Нейтральный	Сложность калибровки
Спортивно-линейный	Высокая (плавная)	Умеренно выше	Минимальные

Выбор оптимального режима определяется условиями эксплуатации и приоритетами водителя. Агрессивная настройка оправдана на треке, городской – в условиях постоянных пробок, а спортивно-линейный чаще становится компромиссом для повседневного использования. Профессиональная реализация требует не только изменения кривой открытия, но и комплексной адаптации топливных карт, угла опережения зажигания и (для АКПП) логики переключений.

Расчет оптимального угода опережения открытия заслонки

Расчет базируется на анализе зависимости момента двигателя от угла открытия дроссельной заслонки при различных режимах работы. Основная цель – определить угол, при котором воздушный поток достигает оптимальной скорости и объема к моменту начала такта впуска, минимизируя турбулентность и задержки наполнения цилиндров. Ключевые параметры включают текущие обороты коленвала, нагрузку, температуру воздуха и положение педали акселератора.

Для математического моделирования применяются динамические уравнения газодинамики, учитывающие инерционность воздушного потока и геометрию впускного тракта. Создается калибровочная карта, связывающая оптимальный угол опережения с оборотами двигателя и нагрузкой. Валидация модели проводится на стенде с использованием датчиков массового расхода воздуха (ДМРВ) или датчиков абсолютного давления (ДАД), а также анализа лямбда-коррекции.

Факторы влияния на точность расчета

• Инерция воздушного потока: Задержка между механическим открытием заслонки и фактическим поступлением воздуха в цилиндры
• Резонансные эффекты: Гармоники давления во впускном коллекторе на высоких оборотах
• Температурные поправки: Изменение плотности воздуха при нагреве компонентов
• Износ дроссельного узла: Нарушение калибровки из-за загрязнения или механического люфта

Метод оптимизации	Принцип действия	Погрешность
Статическая калибровка	Фиксированные значения по оборотам/нагрузке	±8% (не учитывает износ)
Адаптивный алгоритм	Коррекция по обратной связи от ДКРВ/лямбда-зонда	±3% (требует точных сенсоров)
Нейросетевое моделирование	Прогнозирование с учетом истории параметров	±1.5% (ресурсоемкая реализация)

Критически важным этапом является проверка детонационной устойчивости: преждевременное открытие при высоком давлении наддува провоцирует взрывное горение. Корректировка угла выполняется итеративно с использованием детонационных датчиков, особенно для форсированных ДВС. Предел опережения ограничивается физикой газораспределения – угол не может превышать период перекрытия клапанов.

Калибровка датчика положения дроссельной заслонки (ДПДЗ)

Корректная калибровка ДПДЗ критична для точного определения угла открытия заслонки и формирования оптимальных топливно-воздушных смесей. Неверные показания датчика приводят к некорректной работе электронного блока управления (ЭБУ), что проявляется в плавающих оборотах холостого хода, провалах при разгоне или повышенном расходе топлива.

Процедура калибровки обычно включает сброс адаптаций в памяти ЭБУ и механическую регулировку положения датчика относительно оси дросселя. Для этого ослабляются крепёжные винты ДПДЗ, после чего датчик поворачивается до достижения эталонных значений напряжения в диагностическом ПО, после чего фиксируется. Требуется строгое соблюдение параметров, указанных производителем для конкретной модели двигателя.

Ключевые аспекты калибровки

Основные технические параметры при настройке:

• Напряжение холостого хода: 0.45–0.55В (значение варьируется у разных автопроизводителей)
• Напряжение полного открытия: ≥4.5В
• Плавность изменения сигнала: отсутствие скачков в графике при сканировании

Тип ДПДЗ	Особенности калибровки
Потенциометрический (контактный)	Требует механической регулировки и проверки на износ дорожек
Бесконтактный (магниторезистивный)	Калибруется исключительно через ПО ЭБУ, механическая регулировка недопустима

Важно: После калибровки обязательна проверка работы системы на всех режимах:

1. Запуск двигателя и прогрев до рабочей температуры
2. Анализ стабильности холостых оборотов
3. Тестовые поездки с контролем реакции на резкое открытие заслонки

Некорректная калибровка провоцирует аварийные режимы работы двигателя – ЭБУ переходит на резервные таблицы топливоподачи, игнорируя показания ДПДЗ. Это приводит к падению мощности и принудительному ограничению оборотов. В случаях физического износа датчика (выработка резистивного слоя, люфт оси) калибровка бесполезна – требуется замена компонента.

Настройка регулятора холостого хода (РХХ) после вмешательств

После чистки или замены дроссельной заслонки обязательна адаптация РХХ, так как меняется положение заслонки и воздушный поток на холостом ходу. Без калибровки электронный блок управления (ЭБУ) продолжает использовать устаревшие параметры, что вызывает нестабильные обороты, глохние двигателя или повышенный расход топлива.

Процедура включает сброс адаптаций ЭБУ через диагностическое оборудование (типа OpenDiag, ELM327 с ПО) или механическую инициализацию (для конкретных моделей). Ключевые этапы: прогрев двигателя до рабочей температуры, отключение всех потребителей энергии (кондиционер, фары), соблюдение паузы между включением зажигания и запуском.

Основные риски некорректной настройки

• Плавающие обороты (800-1500 об/мин) из-за ошибок в определении воздушного зазора
• Прогрессирующее загрязнение РХХ сажей при хроническом дисбалансе топливовоздушной смеси
• Ошибки ЭБУ (например, P0506 – низкие обороты ХХ), активирующие аварийный режим работы двигателя

Метод калибровки	Требуемое оборудование	Типичная длительность
Аппаратная (сканер)	Диагностический адаптер, ПО	3-7 минут
Самообучение ЭБУ	Отсутствует (только цикл поездки)	15-50 км пробега
Ручной сброс (на некоторых авто)	Ключ зажигания, педаль акселератора	2-4 минуты

Важно! При повторяющихся сбоях после адаптации проверяйте:

1. Герметичность впускного тракта (трещины патрубков, прокладок)
2. Загрязнение канала холостого хода или штока РХХ
3. Неисправность датчика положения дроссельной заслонки (ДПДЗ)

Устранение эффекта "турбоямы" электронными методами

Электронные методы борьбы с "турбоямой" фокусируются на программной и аппаратной оптимизации управления двигателем для минимизации задержки отклика при резком нажатии педали акселератора. Основная цель – обеспечить мгновенную подачу необходимого объема воздуха в цилиндры до момента выхода турбокомпрессора на рабочие обороты.

Ключевым подходом является коррекция алгоритмов электронного блока управления (ЭБУ), отвечающих за дроссельную заслонку, топливоподачу и управление турбиной. Это позволяет нивелировать инерционность турбонаддува за счет предсказания действий водителя и упреждающих команд.

Основные электронные методы

• Перепрошивка ЭБУ (чип-тюнинг): Изменение заводских калибровок:
  • Корректировка угла открытия дросселя при резком нажатии педали
  • Оптимизация топливных карт для обогащения смеси в переходных режимах
  • Коррекция угла опережения зажигания для компенсации задержки
• Установка электронных корректоров педали газа:
  • Изменение передаточной характеристики педали ("спорт-режим")
  • Искусственное занижение холостого хода для эффекта резкого открытия
• Использование модулей Overboost: Кратковременное повышение давления наддува сверх штатного уровня при резком разгоне.

Сопутствующие риски

Метод	Основные риски
Агрессивный чип-тюнинг	Повышенный износ турбины, риск детонации, перегрев ДВС
Корректоры педали газа	Ухудшение плавности хода, повышенный расход топлива
Системы Overboost	Сокращение ресурса поршневой группы, деформация ГБЦ

Эффективность электронной коррекции напрямую зависит от точности калибровок и качества диагностики исходных параметров двигателя. Некорректная настройка ведет к нарушению баланса воздушно-топливной смеси, повышению токсичности выхлопа и ускоренному износу турбокомпрессора. Требуется профессиональное оборудование и глубокое понимание алгоритмов работы конкретного ЭБУ.

Электронная симуляция работы механической заслонки

Данный метод программной настройки применяется для электронных дроссельных заслонок (ETC) с целью имитации мгновенной реакции и "ощущений" классических механических систем. Специальное ПО (часто через чип-тюнинг) модифицирует алгоритмы управления контроллера, искусственно устраняя заводскую задержку между нажатием педали акселератора и открытием заслонки. Цель – создать иллюзию прямого механического соединения, которого в ETC физически нет.

Электронная симуляция не изменяет конструкцию узла, а лишь корректирует программную логику обработки сигнала педали. Это достигается перенастройкой кривой отклика дросселя: уменьшаются виртуальные "буферы" и фильтры, добавленные производителем для плавности хода и экологических норм. В результате электроника принудительно ускоряет передачу команд на сервопривод заслонки, подражая работе троса.

Возможности и риски технологии

Ключевые возможности:

• Улучшенная резвость: Мгновенный отклик на педаль "в пол" при разгоне.
• Индивидуальная настройка: Программирование нелинейных кривых отклика под стиль вождения (агрессивный, плавный).
• Обратная связь: Более предсказуемое и "острое" поведение автомобиля в спортивном режиме.

Существенные риски:

1. Перегрузка трансмиссии: Резкие скачки крутящего момента изнашивают сцепление, коробку передач и ШРУСы.
2. Конфликты с системами безопасности: АБС или ESP могут некорректно интерпретировать искусственно завышенную реакцию на газ.
3. Нестабильный холостой ход: Ошибки в калибровке вызывают "плавание" оборотов или остановку двигателя.
4. Потеря гарантии и риск программных сбоев ЭБУ при неквалифицированной прошивке.

Аспект	Механическая заслонка (оригинал)	Электронная симуляция
Связь педаль-заслонка	Прямая (трос)	Виртуальная (алгоритм)
Задержка отклика	Минимальная	Имитирует минимальную, но зависит от качества прошивки
Влияние на ресурс	Предсказуемый износ	Риск ускоренного износа агрегатов из-за резких нагрузок

Модификации привода электронной заслонки для быстрого отклика

Основной целью модификаций привода электронной дроссельной заслонки (ЭДЗ) является сокращение задержки между нажатием педали газа и фактическим открытием заслонки. Стандартные заводские настройки часто предусматривают сглаживание резких изменений положения для плавности хода и экологичности, что создаёт ощущение "задумчивости" при резком ускорении.

Для ускорения отклика применяются как программные, так и механические решения. Перепрошивка электронного блока управления (ЭБУ) позволяет скорректировать алгоритмы работы привода, уменьшив фильтрацию сигналов и изменив кривую открытия. Механические доработки фокусируются на снижении инерции и трения в приводном механизме.

Распространённые методы модификации

• Чип-тюнинг (перепрошивка ЭБУ): Изменение программного кода для ускорения реакции на сигнал педали газа, коррекция карты положения заслонки, отключение или ослабление систем, ограничивающих резкое открытие (например, торк-лимитеров или вал-лимитеров).
• Установка шкива уменьшенного диаметра: Замена стандартного шестерёнчатого шкива привода на уменьшенный вариант. Это увеличивает угол поворота заслонки на тот же ход сервопривода, ускоряя открытие/закрытие.
• Модификация возвратных пружин: Укорачивание или замена пружин на менее жёсткие для снижения усилия, необходимого сервоприводу для открытия заслонки.
• Полировка и смазка: Уменьшение трения в оси заслонки и приводном механизме путём полировки сопрягаемых поверхностей и применения высокотемпературных смазок.

Потенциальные риски модификаций

Повышенный износ	Ускоренные движения и повышенные нагрузки на сервопривод, шестерни и ось заслонки сокращают их ресурс.
Ошибки ЭБУ и "Check Engine"	Несоответствие фактического положения заслонки ожидаемому ЭБУ значению (особенно после механических изменений) может вызвать сбои работы двигателя и аварийные режимы.
Потеря плавности хода	Чрезмерно резкий отклик делает управление дросселем "нервным", особенно на малых скоростях и в пробках.
Нарушение работы систем безопасности	Вмешательство в алгоритмы ЭДЗ может негативно повлиять на функционирование антипробуксовочной системы (TCS), ESP и круиз-контроля.

Программные методы считаются менее рискованными, так как не нарушают механической синхронизации, но требуют высокой квалификации калибровщика. Механические доработки, особенно с заменой шкивов, несут наибольший риск возникновения ошибок ЭБУ и требуют крайне точной установки и последующей адаптации.

Комплексный подход: сочетание тюнинга заслонки с другими доработками

Изолированная замена дроссельной заслонки редко раскрывает её потенциал полностью. Без сопутствующих модификаций двигатель не сможет эффективно использовать возросший воздушный поток, что приведёт к минимальному приросту мощности или даже дисбалансу в работе систем. Ожидаемое улучшение отзывчивости педали газа также нивелируется ограничениями штатных компонентов.

Ключевой принцип – синхронизация доработок: изменения геометрии заслонки должны соответствовать пропускной способности впускного тракта, настройкам ЭБУ и параметрам выпускной системы. Несогласованные модификации провоцируют ошибки по расходомеру воздуха, обеднение смеси, плавающие обороты или потерю тяги на низких оборотах. Комплексная адаптация предотвращает конфликт модернизированных узлов.

Эффективные комбинации доработок

Максимальный результат достигается при объединении тюнинга заслонки с:

• Чип-тюнингом ЭБУ – калибровка топливных карт и угла опережения зажигания под новый воздушный поток
• Модернизацией впуска: установка фильтра нулевого сопротивления и прямых патрубков большого диаметра
• Апгрейдом выпускной системы: 4-2-1 "паук", спортивный катализатор или стронгер для снижения противодавления
• Заменой топливных компонентов: производительные форсунки и регулятор давления при значительном росте мощности

При радикальном тюнинге (свыше 20% мощности) обязательна доработка сцепления и усиление элементов трансмиссии. Для турбомоторов критична синхронизация с апгрейдом турбины и интеркулера.

Риск ложных показаний и ошибок датчиков после модификаций

Модификации дроссельной заслонки, особенно увеличение диаметра или установка обманных электронных модулей, нарушают заводские калибровки. Электронный блок управления двигателем (ЭБУ) продолжает использовать исходные алгоритмы обработки сигналов, которые не соответствуют новым физическим параметрам системы. Это вызывает расчётные несоответствия между фактическим положением заслонки и ожидаемыми значениями воздушного потока, температур и давления.

Ложные данные с датчиков массового расхода воздуха (ДМРВ), датчика положения дроссельной заслонки (ДПДЗ) или датчика абсолютного давления (ДАД) провоцируют цепную реакцию ошибок. ЭБУ компенсирует кажущиеся отклонения путём коррекции топливоподачи, угла опережения зажигания или фаз газораспределения, что ведёт к некорректной работе двигателя в реальных условиях.

Ключевые последствия

• Ложные коды ошибок: активация диагностических кодов (например, P0121, P0222, P2176), не соответствующих реальным неисправностям, что затрудняет диагностику.
• Некорректное смесеобразование: переобогащение или обеднение топливовоздушной смеси из-за ошибочных данных ДМРВ/ДАД, вызывающее детонацию, перегрев или провалы мощности.
• Сбои адаптации: сброс или невозможность завершения процедур самообучения ЭБУ после замены узлов, ведущий к нестабильным холостым оборотам и рывкам.
• Конфликт датчиков: рассогласование показаний ДПДЗ и педали акселератора (датчика положения педали), блокирующее активацию крейсерской скорости или режимов "кикдаун".

Тип ошибки	Причина	Риск для двигателя
Завышение расхода воздуха	Неверный сигнал ДМРВ из-за турбулентности после увеличения диаметра	Обеднение смеси, прогар клапанов
Ошибка положения заслонки	Механический люфт или несовместимость ДПДЗ с модифицированной осью	Резкие скачки оборотов, отказ систем стабилизации
Некорректное давление	Изменение скорости потока, искажающее показания ДАД	Падение тяги на низких оборотах, детонация

Критический риск представляет отключение систем безопасности: ЭБУ при недоверии к данным датчиков может игнорировать аварийные режимы (например, ограничение оборотов при перегреве), что ведёт к механическим повреждениям. Корректное устранение ошибок требует не только сброса кодов, но и физического восстановления совместимости компонентов или профессиональной перепрошивки ЭБУ с учётом изменений.

Проблемы плавающих оборотов холостого хода

Плавающие обороты проявляются как неконтролируемые скачки или просадки частоты вращения коленвала (обычно в диапазоне 500–1500 об/мин) при работающем на холостом ходу двигателе. Это нарушает стабильность работы силового агрегата, сопровождается вибрациями и повышает риск внезапной остановки. Явление возникает из-за дисбаланса между поступающим воздухом и подачей топлива, что приводит к сбоям в формировании оптимальной топливовоздушной смеси.

Тюнинг дроссельной заслонки, особенно установка спортивных ресиверов, укороченных впускных патрубков или механизмов с увеличенным диаметром, часто становится катализатором проблемы. Изменение геометрии впуска и скорости воздушного потока нарушает калибровку системы управления двигателем. Электронный блок управления (ЭБУ) продолжает использовать заводские алгоритмы адаптации, которые не соответствуют новым физическим параметрам системы.

Ключевые причины после доработок

• Ошибки расчёта воздуха: Завышенное сечение заслонки или укороченный впуск искажают показания датчика массового расхода воздуха (ДМРВ) или датчика абсолютного давления (ДАД), вызывая неверный расчёт топливоподачи.
• Сбои в работе регулятора холостого хода (РХХ): Модифицированная система не обеспечивает плавное регулирование байпасного канала, особенно при резком закрытии дросселя.
• Нарушение адаптаций: После сброса или замены узла ЭБУ не может быстро скорректировать параметры холостого хода под новые характеристики впуска.
• Подсос неучтённого воздуха: Установка нештатных компонентов часто провоцирует разгерметизацию впускного тракта через соединения или уплотнения.

Параметр	Влияние на холостой ход
Увеличенный диаметр заслонки	Снижение скорости воздушного потока, ошибки ДМРВ/ДАД
Удаление системы EGR или адсорбера	Нарушение баланса поступления воздуха, сбои в логике ЭБУ
Отключение обогрева дросселя	Обледенение заслонки, залипание в холодную погоду

Важно! Проблема усугубляется при наличии дополнительных неисправностей: загрязнённых форсунок, износа датчика положения дроссельной заслонки (ДПДЗ) или некачественного топлива. Диагностика требует комплексной проверки сканером ошибок, замера давления топлива и тестов на герметичность впуска.

1. Программная калибровка: Обязательная перепрошивка ЭБУ под изменённые параметры впуска для коррекции топливных карт и алгоритмов РХХ.
2. Аппаратная коррекция: Установка качественных уплотнений, проверка вакуумных магистралей, чистка РХХ и канала ХХ.
3. Адаптация узла: Выполнение процедуры "обучения" дроссельной заслонки согласно сервисным регламентам производителя.

Возможные ошибки ЭБУ (P0122, P0123, P2135 и другие)

Некорректная настройка или физическое вмешательство в работу дроссельной заслонки часто провоцирует ошибки электронного блока управления (ЭБУ). Эти коды указывают на отклонения в сигналах датчиков положения заслонки (ДПДЗ) или рассогласование между их показаниями. Неверные данные нарушают расчет топливно-воздушной смеси и угла опережения зажигания, что немедленно сказывается на работе двигателя.

Игнорирование ошибок ведет к аварийным режимам работы силового агрегата: ЭБУ искусственно ограничивает мощность, обороты или фиксирует заслонку в определенном положении. Длительная эксплуатация в таком состоянии усугубляет износ компонентов, повышает расход топлива и риск внезапной остановки двигателя. Особенно критичны ошибки, связанные с сигналом педали акселератора, так как они напрямую влияют на управляемость автомобиля.

Распространенные коды неисправностей

Основные ошибки, связанные с тюнингом или неисправностью дроссельного узла:

• P0122/P0123 – Низкий/высокий уровень сигнала ДПДЗ. Возникают при обрыве проводки, замыканиях, износе резистивного слоя датчика или после его некорректной калибровки.
• P2135 – Несоответствие напряжений двух каналов ДПДЗ. Критичная ошибка, часто появляющаяся при механическом заклинивании заслонки, повреждении шестерен привода или сбое адаптации.
• P0222/P0223 – Проблемы в цепи второго датчика положения заслонки (для систем с дублированием). Указывают на отказ резервного сенсора.
• P1516 – Ошибка привода дросселя. Возникает при заедании заслонки, неисправности моторчика или после чистки без последующей адаптации.

Диагностика требует проверки:

1. Физического состояния заслонки и привода на предмет загрязнений или механических повреждений.
2. Целостности проводки и контактов разъемов ДПДЗ.
3. Соответствия реальных показаний датчиков заводским параметрам через диагностический сканер.
4. Правильности выполненных процедур адаптации ("обучения") после замены компонентов или чистки.

Типичные последствия некорректного устранения ошибок:

Ошибка	Риск при игнорировании
P2135	Резкая потеря тяги, переход в "аварийный ход"
P0122/P0123	Плавающие обороты, повышенный расход топлива
P1516	Неустойчивая работа на холостом ходу, дергания при разгоне

Важно: Сброс ошибок сканером без устранения первопричины временно маскирует проблему. При повторном появлении кодов необходима углубленная диагностика электроцепей и механики дроссельного узла.

Изменение расхода топлива: увеличение или оптимизация?

Прямое следствие тюнинга дроссельной заслонки – изменение режимов подачи воздуха, что напрямую влияет на расход топлива. Агрессивная калибровка (например, увеличение угла открытия или скорости реакции) часто провоцирует повышенный расход: электронный блок управления (ЭБУ), получая сигнал о резком приросте воздуха, увеличивает впрыск топлива для поддержания стехиометрической смеси, особенно в переходных режимах.

Однако при грамотной оптимизации (корректная адаптация заслонки под конкретный мотор, синхронизация с программным обеспечением ЭБУ) возможна обратная ситуация – улучшение отзывчивости без роста потребления. Это достигается за счет более плавного управления оборотами, снижения насосных потерь и точного соответствия между положением педали газа и фактическим потоком воздуха, что позволяет ЭБУ точнее дозировать топливо.

Ключевые факторы влияния на расход:

• Тип тюнинга: Механическая шлифовка каналов vs. программная перенастройка отклика.
• Качество адаптации: Обязательная калибровка датчика положения и обучение ЭБУ после вмешательства.
• Стиль вождения: Агрессивное ускорение после тюнинга нивелирует потенциальную экономию.

Сценарий	Влияние на расход	Причина
Установка "нулевого" резистора (обман ДПДЗ)	Рост на 5–15%	Нарушение корреляции сигналов ДПДЗ и ДМРВ, ошибки смесеобразования
Прошивка "спортивного" отклика	Рост на 7–20%	Избыточный впрыск при резком открытии, частый выход из режима экономии
Комплексная оптимизация (аппаратная + ПО)	Снижение до 8% или стабилизация	Устранение заводских задержек, оптимальное соотношение воздух/топливо

Важно: Любое вмешательство требует последующей диагностики параметров топливных коррекций (LTFT, STFT) и проверки на ошибки по датчику кислорода. Несоответствие фактических данных норме – индикатор некорректной настройки, ведущей к перерасходу.

Воздействие на ресурс сервопривода электронной заслонки

Прошивки с агрессивной калибровкой дросселя (например, отключение адаптивности или установка линейной характеристики) многократно увеличивают частоту и скорость перемещения сервопривода. Постоянная работа в экстремальных режимах вызывает перегрев обмоток двигателя и ускоренный износ шестеренчатого редуктора.

Особенно критично сочетание чип-тюнинга с механической доработкой заслонки – увеличение усилия пружины или установка шайб для изменения угла покоя заставляют сервопривод преодолевать дополнительное сопротивление. Это провоцирует перегрузку по току и деформацию пластиковых компонентов привода.

Основные риски для сервопривода:

• Перегрев обмоток из-за длительной работы на высоких токах (особенно в пробках)
• Износ зубьев шестерен редуктора при резких стартах с полным открытием
• Залипание потенциометров позиционирования при попадании абразивной пыли
• Обрыв шлейфа управления вследствие вибраций

Тип вмешательства	Последствия для ресурса
Программное отключение адаптации	Снижение ресурса на 40-60%
Механическое утяжеление пружины	Риск перегрева +80%
Установка шайб для "нулевого" зазора	Постоянная нагрузка на привод в режиме ожидания

Косвенным фактором риска становится некорректная диагностика – ошибки, вызванные изменением характеристик (например, P2135), часто маскируют реальные неисправности привода. Регулярная калибровка заслонки через дилерское ПО частично компенсирует износ, но не восстанавливает механически поврежденные компоненты.

Нарушение работы EGR и систем экологии

Агрессивный тюнинг дроссельной заслонки, особенно связанный с увеличением ее диаметра или полным удалением системы EGR, напрямую нарушает работу клапана рециркуляции отработавших газов. EGR спроектирован для снижения температуры сгорания и подачи строго рассчитанного объема выхлопных газов обратно во впускной тракт. Изменение геометрии или пропускной способности заслонки искажает параметры воздушного потока и давления, на которые ориентируются датчики и блок управления двигателя (ЭБУ).

ЭБУ, получая некорректные данные о массе воздуха (например, от ДМРВ или ДАД), формирует ошибочные управляющие сигналы для клапана EGR. Это приводит к его нештатному открытию/закрытию либо полному отключению системой при фиксации ошибок (например, P0401 – недостаточный поток EGR). Одновременно нарушается работа кислородных датчиков (лямбда-зондов) и каталитического нейтрализатора, так как измененный состав топливно-воздушной смеси и температурный режим препятствуют их нормальному функционированию.

Последствия для систем экологии и двигателя

Деактивация или сбои в работе EGR влекут за собой цепь негативных эффектов:

• Рост токсичности выбросов: Резко увеличивается концентрация оксидов азота (NOx) в выхлопе из-за повышенной температуры сгорания.
• Повреждение катализатора: Перегрев и несгоревшие остатки топлива разрушают соты каталитического нейтрализатора, приводя к его оплавлению или засорению.
• Образование нагара: Отсутствие рециркуляции газов способствует усиленному отложению сажи и кокса на впускных клапанах, стенках коллектора и самой дроссельной заслонке, ухудшая динамику.
• Детонация: Повышенная температура в камере сгорания провоцирует опасную детонацию, особенно под нагрузкой, угрожающую поршневой группе.

ЭБУ фиксирует неисправности систем экологии, активируя аварийный режим работы двигателя ("Check Engine") со снижением мощности и увеличением расхода топлива. Юридические риски также значительны – автомобиль с отключенным EGR или неработающим катализатором не пройдет обязательный экологический контроль (техосмотр) в большинстве регионов.

Юридические аспекты тюнинга дроссельной заслонки

Любые изменения конструкции транспортного средства, включая установку электронных модулей тюнинга дроссельной заслонки или её механическую доработку, подпадают под действие технических регламентов Таможенного союза (ТР ТС 018/2011). Согласно этим нормам, владелец обязан обеспечить соответствие автомобиля требованиям безопасности, установленным на момент его выпуска. Несанкционированное вмешательство в штатные системы управления двигателем, влияющее на экологические или эксплуатационные параметры, является нарушением.

Основная правовая коллизия заключается в необходимости согласования таких доработок с уполномоченными органами. В России для законной эксплуатации тюнингованного автомобиля требуется внесение изменений в конструкцию через процедуру, регламентированную Приказом МВД № 776. Это подразумевает проведение технической экспертизы проекта изменений, сертификационные испытания на соответствие нормам безопасности и экологии (включая проверку уровня выбросов и шума), а также получение свидетельства о соответствии и отметки в документах ГИБДД. Без этого автомобиль считается неисправным и не допускается к движению.

Последствия незаконного тюнинга

Эксплуатация машины с неутверждёнными изменениями конструкции влечёт за собой:

• Административную ответственность по ст. 12.5 КоАП РФ (часть 1 – предупреждение или штраф 500 руб. за несоответствие Основным положениям по допуску ТС).
• Аннулирование диагностической карты (если модификации выявлены при техосмотре).
• Отказ в страховой выплате по ОСАГО или КАСКО при ДТП, если будет доказано, что тюнинг повлиял на причинно-следственную связь.
• Запрет эксплуатации с задержанием ТС до устранения нарушений (при выявлении инспектором ГИБДД).

Критически важно учитывать влияние тюнинга на экологический класс автомобиля. Установка устройств, ухудшающих показатели выбросов (например, отключающих систему EGR), прямо запрещена экологическими нормами. Выявление такого факта при проверке может привести к серьёзным штрафам по ст. 8.22 КоАП РФ для юридических лиц или ИП.

Опасность некачественных поддельных модулей и деталей

Использование контрафактных дроссельных заслонок или управляющих модулей приводит к некорректному считыванию данных о положении педали акселератора. Погрешности в передаче сигнала провоцируют рывки при разгоне, нестабильные обороты холостого хода и самопроизвольные подгазовки. ЭБУ двигателя, получая искажённую информацию, формирует неверные топливно-воздушные смеси, что резко снижает предсказуемость поведения автомобиля.

Дешёвые подделки изготавливаются из материалов, не рассчитанных на высокие температурные нагрузки и механическое трение. Корпусные элементы деформируются от вибраций, а внутренние потенциометры и датчики положения быстро выходят из строя из-за окисления контактов или износа резистивных слоёв. Результат – полный отказ системы управления подачей воздуха с переходом в аварийный режим, блокирующий динамику авто.

Ключевые риски неоригинальных компонентов

• Критические сбои электроники: Замыкания в несертифицированных модулях повреждают CAN-шину, вызывая отказы смежных систем (АБС, ESP, коробки передач).
• Ускоренный износ двигателя: Постоянные ошибки по обогащению/обеднению смеси провоцируют коксование колец, прогар клапанов или детонацию.
• Безопасность: Внезапная потеря тяги при обгоне или неконтролируемое повышение оборотов из-за "зависания" заслонки создают аварийные ситуации.

Параметр	Оригинальная деталь	Подделка
Калибровка датчиков	Соответствует ПО ЭБУ	Погрешность до 15-20%
Защита от влаги/пыли	IP67	Отсутствует
Ресурс (тыс. км)	120-150	20-40
Гарантия производителя	Да	Нет

Экономия на покупке неоригинальных компонентов многократно увеличивает затраты на последующий ремонт. Диагностика скрытых дефектов подделок требует сложного оборудования, а устранение последствий их установки часто включает замену смежных узлов – от проводки до катализатора.

Проблемы адаптации ЭБУ после тюнинга

После механической доработки дроссельной заслонки (увеличения диаметра, установки нулевого сопротивления или удаления клапана EGR) ЭБУ двигателя сталкивается с несоответствием между ожидаемыми и фактическими параметрами воздушного потока. Блок управления продолжает опираться на заводские калибровки топливоподачи и угла опережения зажигания, рассчитанные под стандартную геометрию и пропускную способность узла.

Адаптационные алгоритмы ЭБУ имеют ограниченный диапазон коррекции. При выходе значений массового расхода воздуха (ДМРВ/ДАД) или положения заслонки (ДПДЗ) за программно заданные пределы блок неспособен адекватно компенсировать изменения. Это приводит к нестабильной работе на переходных режимах и некорректному формированию топливовоздушной смеси.

Ключевые последствия

• Плавающие холостые обороты: ЭБУ ошибочно интерпретирует остаточный воздух после сброса газа как сигнал к поддержанию оборотов.
• Провалы при резком ускорении: задержка реакции ЭБУ на нелинейное открытие заслонки вызывает кратковременное обеднение смеси.
• Ошибки по датчикам: фиксация кодов P0507 (высокие обороты ХХ), P0120/P0220 (неисправность ДПДЗ) или P0101 (некорректный сигнал ДМРВ).
• Повышенный расход топлива: компенсация неточностей расчёта воздуха переобогащением смеси.

Методы решения

1. Аппаратная адаптация: установка эмуляторов EGR, корректирующих резисторов для ДПДЗ или замены ДМРВ на версии с расширенным диапазоном.
2. Программная коррекция:
   • Перепрошивка ЭБУ с перенастройкой карт:

     Параметр	Корректировка
     Характеристики ДЗ	Калибровка угла открытия/потока воздуха
     Обратная связь по O₂	Расширение допустимых значений коррекции
     Режим холостого хода	Перенастройка регулятора РХХ и коррекций

   • Отключение диагностических функций для удалённых компонентов (EGR, клапан продувки адсорбера).
3. Обучение ЭБУ: выполнение процедур адаптации холостого хода и положения ДЗ через диагностическое оборудование (при сохранении штатных пределов регулирования).

Важно: Без комплексной программной адаптации тюнинг дросселя часто приводит к хроническим сбоям. Механические доработки требуют обязательной верификации изменений в прошивке ЭБУ для сохранения устойчивости работы двигателя.

Диагностика состояния заслонки после всех манипуляций

После завершения тюнинга дроссельной заслонки обязательна комплексная диагностика для проверки корректности работы узла. Основное внимание уделяют отсутствию ошибок в электронной системе управления двигателем и стабильности холостого хода при прогретом моторе.

Проверьте плавность открытия/закрытия заслонки без заеданий и равномерность отклика на педаль акселератора. Любые отклонения в поведении механизма требуют немедленной корректировки во избежание ускоренного износа деталей.

Ключевые этапы диагностики

• Сканирование ошибок через OBD-сканер: код P0120-P0124 сигнализирует о неполадках датчика положения.
• Контроль холостого хода: обороты должны оставаться в диапазоне 700-900 об/мин без «плавания».
• Тест отклика дросселя на разных режимах работы ДВС с помощью диагностического ПО.

Параметр	Норма	Риски при отклонении
Угол открытия на холостом ходу	2-7%	Неустойчивая работа, глохнущий двигатель
Напряжение датчика положения	0.45-0.55В (закрыто)	Рывки при разгоне, повышенный расход топлива

Обязательно выполните калибровку ЭБУ после установки модифицированной заслонки через сервисное меню авто или диагностическое оборудование. Игнорирование этого этапа приведёт к некорректному смесеобразованию и потере мощности.

Влияние тюнинга дроссельной заслонки на ABS и ESP

Тюнинг дроссельной заслонки, особенно в системах drive-by-wire, изменяет алгоритмы управления подачей воздуха. Электронные блоки ABS и ESP используют данные о положении дросселя для оценки намерений водителя и текущей динамики авто. Любое программное вмешательство (например, установка "нулевого резистора" или перепрошивка) искажает исходные калибровки, от которых зависят системы безопасности.

ABS и ESP получают некорректные сигналы о фактическом открытии заслонки. Например, при резком нажатии педали газа тюнинг может имитировать 100% открытие при реальных 70%. ЭБУ систем стабилизации воспримет это как запрос максимального ускорения, хотя реальное положение заслонки не соответствует сигналу. Это нарушает синхронизацию между системами.

Конкретные риски для ABS/ESP

• Ложные срабатывания ESP: Система ошибочно определяет пробуксовку из-за резкого скатка сигнала дросселя и принудительно снижает мощность или подтормаживает колеса без реальной потери сцепления.
• Задержки активации ABS: При экстренном торможении блок ESP может некорректно интерпретировать одновременный сигнал газа (из-за "агрессивной" калибровки), что замедлит переход в антиблокировочный режим.
• Ошибки в работе EBD: Алгоритмы распределения тормозных усилий используют данные дросселя для прогнозирования нагрузки. Искажение сигналов ведет к дисбалансу давления в контурах.

Тип тюнинга	Влияние на ABS/ESP
Установка "чипа" для мгновенного отклика	ESP ошибочно активируется на разгоне из-за искусственно завышенных сигналов ускорения
Программное отключение прогревочных циклов	ABS теряет калибровку при холодном пуске, увеличивая тормозной путь

Критически важный аспект: Современные системы ESP используют комплексный анализ данных (угол поворота руля, поперечные ускорения, скорость вращения колес). Несоответствие сигналов дросселя реальной динамике провоцирует конфликт сенсоров, приводящий к:

1. Принудительному переходу в аварийный режим с ограничением мощности.
2. Некорректному срабатыванию системы стабилизации в поворотах.
3. Полному отключению ESP/ABS при ошибках кросс-проверки данных.

Оборудование для проверки работы тюнинговой заслонки

Диагностический сканер и специализированное ПО – ключевые инструменты для объективной оценки работоспособности модифицированной дроссельной заслонки. Они обеспечивают считывание кодов ошибок, мониторинг параметров в реальном времени и анализ корректности адаптации заслонки после внесения изменений.

Профессиональные сканеры (например, Autocom, Launch, Delphi) и ПО (WinOLS, ECM Titanium) выявляют несоответствия между фактическими показателями и заводскими калибровками. Без них диагностика сводится к субъективной оценке поведения двигателя, что не позволяет точно определить риски износа компонентов или ошибки электронного управления.

Оборудование	Критические функции
Диагностический сканер	Считывание ошибок ЭБУ (коды P0120, P0220 и др.) Контроль положения заслонки (Throttle Position Sensor) Проверка напряжения на приводе и обратной связи
Специализированное ПО	Анализ логов (угол открытия, обороты холостого хода) Визуализация параметров в графиках/диаграммах Калибровка адаптаций после тюнинга

Важность сохранения резервных копий прошивки ЭБУ

При любом вмешательстве в программное обеспечение ЭБУ, включая настройку отклика дроссельной заслонки, создание резервной копии оригинальной прошивки является обязательным первым шагом. Эта копия служит цифровым "паспортом" заводских параметров двигателя, гарантируя возможность восстановления штатной конфигурации в случае сбоев или некорректной работы после тюнинга.

Отсутствие бэкапа превращает даже незначительные ошибки калибровки (например, изменение кривой открытия заслонки или адаптаций холостого хода) в критическую угрозу для работоспособности автомобиля. Восстановление "слепой" прошивки требует сложных и дорогостоящих процедур перепрограммирования ЭБУ на специализированном оборудовании, а в худшем случае – замены блока управления.

Ключевые риски при отсутствии резервной копии

• Блокировка ЭБУ: Сбой во время записи новой прошивки может "заблокировать" блок управления, требуя его перепрошивки через boot-режим (если доступен) или замены.
• Потеря VIN/иммобилайзера: Случайное повреждение служебных областей памяти приведет к проблемам с идентификацией авто и работой штатной противоугонной системы.
• Невозможность диагностики: Отсутствие эталонного файла затрудняет выявление ошибочных изменений в калибровках, влияющих на работу дросселя.

Рекомендуемые практики включают сохранение копии на нескольких независимых носителях (флешка, облако, ПК) и обязательную проверку её целостности перед началом работ. Дополнительно следует фиксировать аппаратную и программную версии ЭБУ, а также контрольные суммы файлов.

Профессиональная установка и настройка как способ минимизации рисков

Доверяя установку и калибровку тюнинговой дроссельной заслонки квалифицированным специалистам, владелец автомобиля значительно снижает вероятность критических ошибок. Мастера располагают необходимым диагностическим оборудованием (сканеры, осциллографы, стенды) для точной оценки текущих параметров двигателя и корректной интеграции нового узла.

Профессионалы учитывают специфику конкретной модели авто: особенности ЭБУ, совместимость с другими системами (ABS, ESP, круиз-контроль), требования к адаптации. Это исключает возникновение "плавающих" оборотов, ошибок по пропускам зажигания или некорректной работе педали акселератора, характерных при кустарном монтаже.

Ключевые преимущества профессионального подхода:

• Грамотная адаптация электроники: Программирование ЭБУ под изменённые характеристики заслонки с учётом калибровок датчика положения (ДПДЗ) и корректировок топливных карт.
• Механическая точность: Правильная центровка, регулировка тяг привода (если применимо) и момента затяжки крепежа для отсутствия закусываний или люфтов.
• Комплексная диагностика: Проверка работы системы до и после установки, тестирование в разных режимах (холостого хода, переходных, максимальной нагрузки).
• Гарантия соответствия: Использование сертифицированных компонентов и предоставление гарантии на работу, что страхует от затрат на исправление последствий некорректного тюнинга.

Риски кустарной установки включают не только потерю мощности или повышенный расход топлива, но и потенциальную аварийную ситуацию (например, неконтролируемое увеличение оборотов двигателя). Профессиональная настройка нейтрализует эти угрозы, обеспечивая прогнозируемую работу силового агрегата и сохранение ресурса сопряжённых узлов.

Список источников

При подготовке материала использовались авторитетные технические издания и профильные ресурсы, специализирующиеся на автомобильных системах управления двигателем. Это обеспечивает достоверность информации о принципах работы, методах модификации и потенциальных последствиях тюнинга дроссельной заслонки.

Ключевое внимание уделялось источникам, подробно описывающим конструктивные особенности электронных и механических дроссельных узлов, а также практическим исследованиям влияния их доработки на эксплуатационные характеристики и надежность силовых агрегатов. Анализ рисков основывался на технических отчетах и экспертных оценках.

• Профессиональный журнал "Автосервис: практика и технологии", статья "Современные системы управления дросселем"
• Учебное пособие "Электронные системы управления двигателем" (автор: Козлов П.В., издательство "Академия")
• Технический бюллетень SAE International: "Throttle Response Optimization in ECU Tuning"
• Руководство по ремонту и диагностике Bosch "Системы впрыска бензиновых двигателей"
• Материалы научно-практической конференции "Двигателестроение": доклад "Влияние геометрии дроссельной заслонки на газодинамику впуска"
• Официальная техническая документация производителя ЭБУ Delphi (раздел "Throttle Control Calibration")
• Монография "Тюнинг двигателей: возможности и ограничения" (автор: Сергеев И.Л., издательство "Транспорт")
• Периодическое издание "За рулем. Эксперт": цикл статей "Мифы и реальность чип-тюнинга"
• Отчет испытательной лаборатории "Автотест": "Сравнительный анализ штатных и модифицированных дроссельных узлов"

Видео: МД тюнинг дроссельной заслонки. Есть ли смысл?


• Как устроен электромагнитный клапан

• Зеркала заднего вида ВАЗ 2107 - описание, работа, замена

• Происхождение Infiniti - Где рождаются эти автомобили?
