CAN-модуль - что это и где применяется

Статья обновлена: 18.08.2025

CAN-модуль – специализированный компонент электронных систем, предназначенный для организации связи по протоколу Controller Area Network (CAN). Этот протокол, разработанный для надежной передачи данных в условиях помех, стал стандартом для взаимодействия устройств в реальном времени.

Основное назначение CAN-модуля – обеспечение обмена информацией между микроконтроллерами, датчиками и исполнительными механизмами в рамках единой сети. Его ключевая роль заключается в преобразовании цифровых сигналов процессора в электрические сигналы шины CAN и обратной интерпретации поступающих данных.

Применение таких модулей охватывает автомобильную промышленность (бортовые сети, системы управления двигателем), промышленную автоматизацию (PLC, робототехнику), медицинское оборудование и другие области, где требуется высокая отказоустойчивость и детерминированная передача команд.

Базовый принцип работы CAN-шины

CAN-шина использует дифференциальную передачу сигналов по двум проводам: CAN_H (высокий уровень) и CAN_L (низкий уровень). Логические состояния определяются разницей напряжений между ними: доминантный уровень (логический 0) соответствует разнице ~2В, рецессивный (логическая 1) – близкой к 0В. Это обеспечивает высокую помехоустойчивость в промышленных условиях.

Доступ к шине регулируется методом CSMA/CA+CR (множественный доступ с контролем несущей и арбитражем). Узлы начинают передачу одновременно при свободной шине. При коллизии приоритет определяется идентификатором сообщения в арбитражном поле: узел с меньшим числовым значением ID (высший приоритет) продолжает передачу, остальные переходят в режим приёма. Арбитраж происходит в реальном времени без потери данных.

Структура CAN-кадра

Данные передаются кадрами фиксированного формата:

Начало кадра (SOF) – доминантный бит, сигнализирующий о старте передачи
Арбитражное поле – 11-битный (CAN 2.0A) или 29-битный (CAN 2.0B) идентификатор + бит RTR
Управляющее поле – длина данных (0-8 байт) и резервные биты
Поле данных – полезная нагрузка
CRC-поле – контрольная сумма для обнаружения ошибок
ACK-слот – подтверждение приёма
Конец кадра (EOF) – 7 рецессивных битов

Тип кадра	Назначение
Data Frame	Передача данных с уникальным ID
Remote Frame	Запрос данных у другого узла
Error Frame	Сигнализация об ошибке
Overload Frame	Запрос задержки между кадрами

Скорость передачи достигает 1 Мбит/с на сегменте до 40 метров. Механизмы битового стробирования и контроля ошибок (CRC, ACK, битстаффинг) гарантируют целостность данных. Шина поддерживает топологии "линия" или "звезда" с обязательным согласованием волнового сопротивления терминальными резисторами 120 Ом на концах.

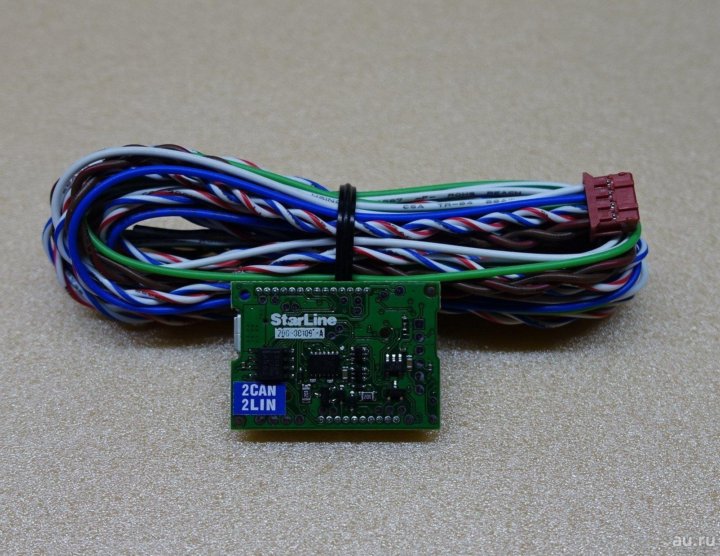

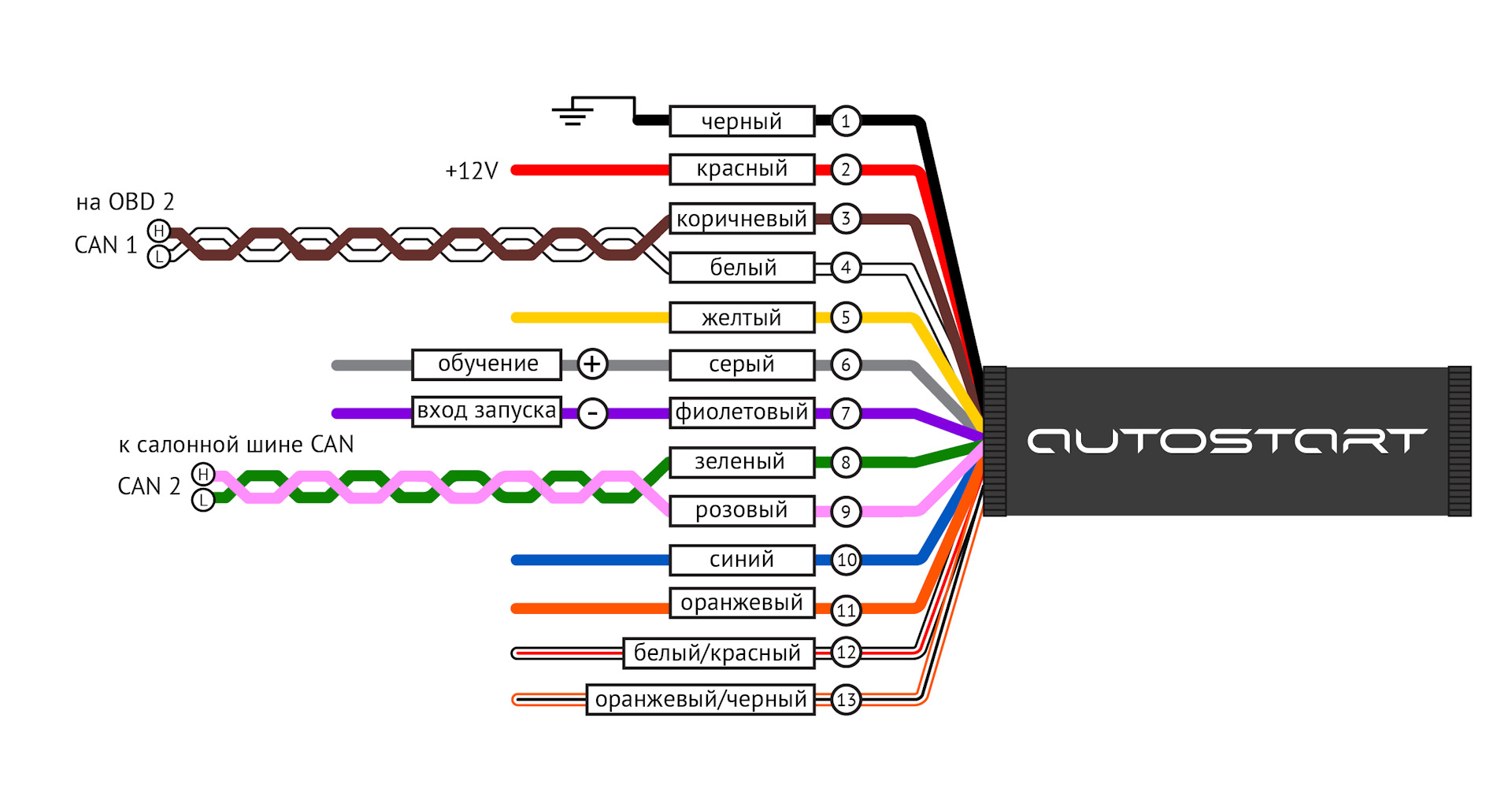

Конструктивные элементы типового CAN-модуля

Типовой CAN-модуль представляет собой электронное устройство, реализующее функции контроллера сети CAN и обеспечивающее взаимодействие между микропроцессорной системой и физической шиной. Его конструкция оптимизирована для надежной передачи данных в промышленных условиях.

Основные элементы модуля интегрированы на печатной плате и заключены в защитный корпус, часто оснащенный крепежными элементами для монтажа в электронные блоки управления (ЭБУ). Ключевые компоненты обеспечивают обработку протокола, преобразование сигналов и сопряжение с внешними системами.

Основные компоненты CAN-модуля

CAN-контроллер: Обрабатывает логику протокола CAN (формирование/прием кадров, проверка CRC, арбитраж шины). Может быть отдельной микросхемой или интегрирован в микроконтроллер.
CAN-трансивер: Преобразует цифровые сигналы от контроллера в дифференциальные аналоговые сигналы для шины (CAN_H, CAN_L) и обратно. Обеспечивает гальваническую развязку и защиту от помех.
Микроконтроллер (МК): Выполняет прикладные задачи, управляет CAN-контроллером, обрабатывает данные и реализует логику верхнего уровня.
Интерфейс связи с хост-системой: Порты или разъемы для подключения к основному устройству (часто SPI, I2C, UART или параллельный интерфейс).
Разъемы шины CAN: Стандартизированные клеммы (например, 9-pin D-Sub, M12, клеммные колодки) для подключения к CAN-сети.
Цепи питания: Стабилизаторы напряжения и фильтры для преобразования входного напряжения (обычно 5В, 12В или 24В) в уровни, требуемые компонентами модуля.
Защитные элементы: Предохранители, TVS-диоды, резисторы для подавления помех и защиты от короткого замыкания, переполюсовки питания или электростатических разрядов (ESD).

Протокол CAN 2.0A против CAN 2.0B: различия

Протокол CAN 2.0A использует стандартный формат кадра с 11-битным идентификатором. Это ограничивает количество уникальных сообщений 2048 вариантами. Данная версия применяется в системах с умеренной сложностью, где не требуется высокая адресация узлов.

Протокол CAN 2.0B поддерживает расширенный формат кадра с 29-битным идентификатором, увеличивая доступное пространство адресов до 536 миллионов сообщений. Он сохраняет обратную совместимость со стандартными кадрами 2.0A, но устройства 2.0A не способны обрабатывать расширенные кадры.

Сравнительная характеристика

Параметр	CAN 2.0A	CAN 2.0B
Длина идентификатора	11 бит	11 бит (стандартный) или 29 бит (расширенный)
Макс. количество идентификаторов	2048	2²⁹ (536+ млн)
Формат кадра	Базовый (Base Frame Format)	Базовый или расширенный (Extended Frame Format)
Совместимость с 2.0A	Полная	Полная (в стандартном режиме)
Совместимость с 2.0B	Нет	Полная
Биты SRR и IDE	Отсутствуют	Присутствуют в расширенных кадрах

Контроллеры CAN 2.0B поддерживают два режима работы: активный (обрабатывают оба типа кадров) и пассивный (игнорируют расширенные кадры для совместимости со сетями 2.0A). Расширенный формат добавляет 18-битное поле идентификатора после базового 11-битного ID, бита замены удаленного запроса (SRR) и бита идентификатора расширения (IDE).

Скорости передачи данных в CAN-сетях

Скорость передачи данных в CAN-сетях определяется физическими характеристиками линии связи и требованиями к синхронизации. Максимальная пропускная способность ограничена длиной сети и уровнем электромагнитных помех. Для стандарта ISO 11898-2 (High-Speed CAN) типичные значения варьируются от 125 кбит/с до 1 Мбит/с, где верхний предел достижим только на коротких расстояниях (до 40 метров).

Низкоскоростные сети (ISO 11898-3, Fault-Tolerant CAN) работают в диапазоне 10–125 кбит/с, обеспечивая повышенную устойчивость к сбоям при большей длине сегментов. Выбор конкретной скорости зависит от баланса между требованиями к времени отклика, протяженностью топологии и энергоэффективностью системы.

Факторы влияния на скорость

Длина шины: Обратная зависимость (1 Мбит/с до 40 м, 500 кбит/с до 100 м, 125 кбит/с до 500 м)
Тип кабеля: Витая пара с импедансом 120 Ом обязательна для высоких скоростей
Тактовая синхронизация: Погрешность кварцевых резонаторов ≤1.5%

Скорость (кбит/с)	Макс. длина (м)	Типовое применение
1000	≤40	Системы управления двигателем
500	≤100	Тормозные системы, трансмиссия
250	≤250	Кузовная электроника
125	≤500	Датчики, освещение
≤50	≤1000	Сельхозтехника, промышленные сети

Реальная пропускная способность ниже номинальной из-за накладных расходов на служебные биты (арбитраж, контрольные суммы, фреймовые ограничители). Например, при скорости 500 кбит/с полезная нагрузка стандартного кадра (8 байт данных) составляет ~300 бит/мс.

Роль трансивера в CAN-модуле

Трансивер (приемопередатчик) служит физическим интерфейсом между контроллером CAN и самой шиной. Он преобразует цифровые сигналы от контроллера в дифференциальные аналоговые сигналы (CAN_H и CAN_L) для передачи по двухпроводной линии. Обеспечивает гальваническую развязку и защиту контроллера от электрических помех, перегрузок и коротких замыканий в сети.

Ключевая задача трансивера – обеспечение надежной связи в условиях промышленных электромагнитных помех. Он детектирует доминантные (логический 0) и рецессивные (логический 1) состояния шины, усиливает сигналы для преодоления потерь в длинных линиях и выполняет терминирование для подавления отражений сигнала. Современные трансиверы поддерживают режимы энергосбережения (спящий, standby) для снижения потребления.

Функциональные особенности

Основные характеристики и возможности трансиверов:

Скорость передачи: Поддержка стандартов CAN 2.0 (до 1 Мбит/с) и CAN FD (до 5 Мбит/с).
Защита: Встроенная защита от ESD (до ±15 кВ), переполюсовки питания, перегрева.
Режимы работы:

Режим	Назначение
Нормальный	Полнофункциональная передача и прием данных
Спящий (Sleep)	Минимальное энергопотребление, пробуждение по сигналу контроллера или активности шины
Standby	Частичная активность для быстрого восстановления связи

Типовое применение: В автомобильных ECU (электронных блоках управления), промышленных системах автоматизации (PLC, датчики), медицинском оборудовании. Трансиверы физически реализуют протокол CAN, обеспечивая помехоустойчивость и дальность связи до 1 км (на 125 кбит/с).

Физические интерфейсы: CAN-H и CAN-L

Физический уровень CAN-шины реализуется с помощью дифференциальной пары сигнальных линий: CAN-H (CAN High) и CAN-L (CAN Low). Эти проводники передают данные не абсолютными уровнями напряжения, а разностью потенциалов между ними, что обеспечивает высокую устойчивость к электромагнитным помехам.

В состоянии покоя (рецессивный бит, логическая "1") оба провода находятся под напряжением, близким к половине номинального напряжения шины (~2.5В). При передаче доминантного бита (логический "0") напряжение на CAN-H повышается (~3.5В), а на CAN-L понижается (~1.5В), создавая разность потенциалов около 2В.

Ключевые особенности интерфейса

Дифференциальная передача: Помехи воздействуют на оба провода одновременно, разность напряжений остается стабильной.
Согласование импеданса: Требуются терминальные резисторы 120 Ом на концах шины для подавления отражений сигнала.
Скорость передачи: До 1 Мбит/с (CAN FD) на расстоянии до 40 метров.

Типы логических состояний:

Состояние	CAN-H	CAN-L	Разность (V_diff)
Рецессив (1)	~2.5В	~2.5В	~0В
Доминант (0)	~3.5В	~1.5В	~2В

Полярность проводов строго регламентирована: перепутывание CAN-H и CAN-L приводит к неработоспособности сети. Для подключения используются витые пары с волновым сопротивлением 100-120 Ом, снижающие излучение помех.

Применение в автомобильных ECU (блоках управления)

CAN-модуль интегрируется в электронные блоки управления (ECU) как аппаратно-программный интерфейс для подключения к шине CAN. Он обеспечивает физический уровень связи (прием/передача сигналов) и реализует протокольные функции: формирование кадров, проверку контрольных сумм (CRC), арбитраж доступа к шине и обработку ошибок. Это освобождает центральный процессор ECU от низкоуровневых задач, сокращая его нагрузку.

Благодаря CAN-модулю ECU взаимодействуют в единой сети, обмениваясь стандартизированными сообщениями (CAN-фреймами) со скоростью до 1 Мбит/с. Ключевые данные включают параметры двигателя (обороты, температура), показания датчиков ABS/ESP, состояние трансмиссии, сигналы рулевого управления и информацию бортовых систем (климат-контроль, освещение).

Основные функции в ECU

Обмен данными в реальном времени: Синхронизация работы двигателя, трансмиссии и систем безопасности (например, передача данных от датчиков колес к ABS-модулю при торможении).
Диагностика: Чтение/очистка кодов ошибок (DTC) через унифицированный протокол UDS/OBD-II, удаленное обновление ПО (FOTA).
Управление энергопотреблением: Координация между ECU при запуске/остановке двигателя (например, сигнал от замка зажигания к блоку BCM).

Тип ECU	Примеры применения CAN
Двигатель (ECM)	Передача данных о крутящем моменте для АКПП, прием скорости от спидометра
Тормозная система (ABS/ESP)	Обмен информацией с датчиками колес и блоком управления двигателем для TCS
Кузовной модуль (BCM)	Управление светом/стеклоподъемниками по командам с CAN-шины

Преимущества применения: сокращение количества проводки (до 80% vs point-to-point), повышение отказоустойчивости (автоматическое повторение передачи при сбоях), гибкость при модернизации систем. Без CAN-модуля современные распределенные архитектуры ECU (40+ блоков в авто премиум-класса) были бы невозможны.

CAN в промышленных системах управления ПЛК

CAN-модули в промышленных системах управления на базе ПЛК выступают ключевым интерфейсом для организации распределённых сетей связи между контроллерами, датчиками, исполнительными механизмами и человеко-машинными интерфейсами (HMI). Они обеспечивают детерминированную передачу данных в режиме реального времени, критически важную для синхронизации работы сложных технологических линий, роботизированных комплексов и систем автоматизации зданий.

Интеграция CAN-модулей в ПЛК позволяет создавать масштабируемые и отказоустойчивые архитектуры, где десятки устройств обмениваются параметрами (температура, давление, статус аварий) и управляющими командами без центрального сервера. Это снижает нагрузку на центральный процессор ПЛК и упрощает модернизацию оборудования благодаря модульности и поддержке «горячей» замены компонентов.

Преимущества и сценарии применения

Ключевые преимущества CAN для ПЛК-систем:

Устойчивость к помехам: дифференциальная передача сигнала гарантирует работу в условиях промышленных электромагнитных помех.
Приоритизация сообщений: механизм арбитража обеспечивает первичную обработку аварийных сигналов (например, STOP-команд).
Снижение затрат на кабелизацию: подключение множества устройств к одной двухпроводной шине.

Типовые приложения в промышленности:

Отрасль	Пример использования
Автоматизация производства	Синхронизация конвейеров, контроль позиционирования сервоприводов
Энергетика	Мониторинг параметров трансформаторов, управление релейной защитой
Транспортные системы	Управление дверями вагонов, диагностика бортового оборудования

Протоколы верхнего уровня: Для стандартизации данных поверх CAN используются:

CANopen – для управления приводами и сенсорами
DeviceNet – подключение I/O-модулей и клапанов
J1939 – специализированный стандарт для тяжелой техники

Использование в системах телеметрии

CAN-модули служат ключевым интерфейсом для сбора и передачи телеметрических данных от датчиков и контроллеров в распределенных системах. Они обеспечивают надежную доставку параметров (температура, давление, скорость, напряжение, состояние оборудования) в реальном времени благодаря детерминированной передаче сообщений по шине. Интеграция с микроконтроллерами или ПЛК позволяет автоматизировать процесс сбора метрик без перегрузки центрального процессора.

В телеметрических комплексах модули преобразуют "сырые" сигналы с аналоговых/цифровых датчиков в стандартизированные CAN-кадры (по протоколам CANopen, J1939 или SAE J1939). Это упрощает агрегацию данных с разнородных источников (например, двигателя, тормозов, навигации в одном транспортном средстве) и их последующую передачу через шлюзы в облачные системы мониторинга или диспетчерские центры.

Ключевые аспекты применения

Удаленный мониторинг: Передача данных о состоянии удаленных объектов (энергоподстанции, нефтепроводы) через GSM/LoRaWAN-шлюзы с CAN-интерфейсом.
Диагностика оборудования: Регистрация и анализ параметров работы агрегатов (оборотов, вибраций, износа) для прогнозирования отказов.
Оптимизация ресурсов: Сбор показаний счетчиков (электроэнергия, вода) в системах ЖКХ или умных сетях (Smart Grid).

Отрасль	Пример использования
Автотранспорт	Мониторинг расхода топлива, пробега, стиля вождения в телематических системах флота
Сельское хозяйство	Передача данных с датчиков влажности почвы, урожайности комбайнов
Промышленность	Контроль температуры печей, давления в трубопроводах, скорости конвейеров

Датчики фиксируют параметры и отправляют данные на CAN-модуль.
Модуль упаковывает информацию в CAN-кадры и передает по шине.
Шлюз конвертирует CAN-трафик в IP/радиопротокол (MQTT, LTE-M).
Сервер телеметрии визуализирует данные и генерирует тревожные события.

Медицинское оборудование на CAN-шине

CAN-шина обеспечивает надежную и помехоустойчивую связь между компонентами сложных медицинских систем. Её детерминированная передача данных критична для устройств, где задержки или ошибки коммуникации недопустимы. Использование CAN-модулей позволяет объединять датчики, исполнительные механизмы и блоки управления в единую сеть с гарантированным временем отклика.

В медицинской технике стандарт CAN применяется для управления жизненно важными параметрами и синхронизации работы подсистем. Архитектура с двойной витой парой обеспечивает устойчивость к электромагнитным помехам, характерным для операционных и диагностических кабинетов. Протокол поддерживает диагностику неисправностей в реальном времени, что упрощает техническое обслуживание оборудования.

Ключевые применения в медицине

Аппараты ИВЛ и наркозные станции: Синхронизация датчиков давления, газовых смесителей и клапанов
Диализные машины: Координация насосов крови, детекторов воздушных пузырей и систем контроля давления
Мониторы пациента: Интеграция ЭКГ-модулей, пульсоксиметров и измерителей давления
Автоматизированные лабораторные анализаторы: Управление позиционированием проб, дозаторами и считывателями

Преимущество CAN	Практическая польза
Пакетная передача с контролем ошибок	Гарантия целостности показаний жизненных функций
Децентрализация управления	Повышение отказоустойчивости при неисправности узла
Гибкая топология (шина, звезда)	Упрощение модернизации оборудования

В хирургических роботизированных комплексах CAN-шина синхронизирует движение манипуляторов с обратной связью от тактильных сенсоров. Для мобильных медицинских устройств (инфузионные насосы, портативные оксигенаторы) применяются низковольтные CAN-модули с оптимизированным энергопотреблением.

Авиационные и космические применения

В авиации и космонавтике CAN-модули служат критически важным компонентом бортовых сетей благодаря своей отказоустойчивости и детерминированной передаче данных. Они обеспечивают взаимодействие между датчиками, исполнительными механизмами и управляющими компьютерами в условиях экстремальных вибраций, перепадов температур и электромагнитных помех.

Их применение позволяет существенно снизить массу кабельной сети летательных аппаратов за счет замены традиционных аналоговых интерфейсов на цифровую мультиплексированную передачу. Это особенно критично в космических системах, где каждый килограмм полезной нагрузки напрямую влияет на стоимость миссии.

Ключевые направления использования

Системы управления полетом: Связь между гироскопами, акселерометрами, рулевыми машинками и автопилотом
Мониторинг двигателей: Передача данных о температуре, давлении, оборотах и вибрациях в режиме реального времени
Топливные системы: Контроль уровня топлива, управление клапанами и насосами

Область	Примеры систем
Пассажирские самолеты	Системы кондиционирования, освещения салона, управления дверьми
Космические аппараты	Управление солнечными батареями, телеметрия, системы жизнеобеспечения
Беспилотники	Стабилизация полета, передача видео, навигационные системы

Преимущества в авиакосмической отрасли:
Гарантированное время доставки сообщений
Автоматическое восстановление при обрывах связи
Защита от электромагнитных наводок (EMI)
Простота добавления новых узлов в сеть

Подключение аналоговых датчиков через CAN

Для интеграции аналоговых датчиков в CAN-сеть используются специализированные CAN-модули с АЦП (аналогово-цифровыми преобразователями). Эти устройства преобразуют непрерывные сигналы (напряжение, ток) от датчиков в цифровые значения, упаковывают их в CAN-кадры и передают в сеть по протоколу CAN. Такой подход устраняет необходимость прокладки длинных аналоговых линий к центральному контроллеру.

Модули обеспечивают гальваническую развязку между датчиком и шиной CAN, защищая сеть от помех и скачков напряжения. Они поддерживают различные типы входов: 0-10В, 4-20мА, термопары, RTD. Настройка включает выбор частоты опроса, фильтрацию шумов, калибровку и задание идентификаторов CAN-сообщений для каждого канала.

Ключевые этапы подключения

Выбор модуля: Определение числа каналов, типа поддерживаемых сигналов (вольтаж/ток), диапазона измерений и требований к точности (разрядность АЦП 12-24 бит).
Подключение датчиков:
- Напряжение: Прямое соединение с входными клеммами модуля через экранированный кабель
- Ток (4-20мА): Последовательное включение с нагрузочным резистором (обычно 250 Ом)

Конфигурирование:

Параметр	Примеры настроек
CAN-ID	0x201, 0x301 (уникальный для каждого канала/группы)
Частота обновления	10 Гц, 100 Гц, по событию
Масштабирование	4-20мА → 0-100°C (линейная функция)
Фильтрация	Скользящее среднее, медианный фильтр

Интеграция в сеть: Подключение к шине CAN через разъем 9-pin D-Sub, настройка терминальных резисторов (120 Ом на концах линии).

Преимущества: Сокращение кабельной массы, повышенная помехоустойчивость, централизованное управление множеством датчиков, диагностика обрывов/КЗ линий через статус модуля. Ограничения: Задержка передачи данных (1-100 мс), зависимость от качества АЦП модуля.

Управление электроприводами по CAN

CAN-модули в системах управления электроприводами обеспечивают обмен данными между контроллерами, датчиками и силовыми преобразователями. Через шину передаются команды управления (пуск/стоп, задание скорости/момента), параметры настройки и диагностическая информация в реальном времени.

Протокол гарантирует детерминированную передачу критичных параметров: текущих значений тока, напряжения, температуры обмоток, позиции ротора. Это позволяет реализовать синхронизацию нескольких приводов и мгновенное реагирование на аварийные события.

Ключевые функции CAN-модулей в приводах

Управление режимами работы: Передача команд для изменения скорости, направления вращения, момента двигателя
Параметризация: Дистанционная настройка ПИД-регуляторов, ограничений тока, уставок защиты
Мониторинг состояния: Сбор данных о температуре, вибрации, ошибках перегрузки
Синхронизация: Координация работы нескольких приводов (конвейеры, робототехника)

Преимущество	Пример применения
Устойчивость к помехам	Промышленные линии в цехах с ВЧ-оборудованием
Гибкость топологии	Распределенные системы (краны, экструдеры)
Снижение кабельной массы	Мобильная техника (электрокары, спецтранспорт)

Типовой обмен данными включает:

Циклические сообщения с параметрами работы (частота 50-1000 Гц)
Асинхронные аварийные сигналы (перегрев, КЗ, обрыв связи)
Команды конфигурации (запись параметров NVRAM)

Важно: Для реализации требуются CAN-интерфейсы в частотных преобразователях/сервоприводах и поддержка профилей CANopen CIA-402 или DeviceNet. Это обеспечивает совместимость оборудования разных производителей.

Преимущества перед RS-485 в шумной среде

CAN-модуль обеспечивает превосходную устойчивость к электромагнитным помехам благодаря дифференциальной передаче сигнала по витой паре и встроенным механизмам контроля ошибок. В отличие от RS-485, где помехи могут вызывать необнаруженную потерю данных, CAN автоматически идентифицирует искаженные кадры с помощью многоуровневой проверки (контроль битов, CRC, подтверждение приема). Это критично в промышленных условиях, автомобильных системах и медицинском оборудовании с высоким уровнем электромагнитных наводок.

Арбитраж на уровне битов в CAN гарантирует детерминированное поведение при коллизиях: передатчики с высшим приоритетом автоматически продолжают отправку без потери данных или времени на повторную инициализацию линии. В RS-485 конфликты требуют программной обработки, увеличивая задержки и риск сбоев. Дополнительно CAN обеспечивает глобальное подавление передачи при ошибках (error frame), мгновенно оповещая всю сеть о невалидных данных.

Ключевые отличия в устойчивости к помехам

Многоуровневая диагностика ошибок: Контроль битового заполнения, CRC-полином (15 бит), формата кадра и подтверждения приема против базового контроля четности в RS-485.
Автоматический повтор передачи: Аппаратный ретрансмит искаженных кадров без нагрузки на ЦП vs ручной повтор через ПО в RS-485.
Подавление ошибочных данных: Генерация active error frame блокирует распространение поврежденных сообщений по сети.

Параметр	CAN	RS-485
Обнаружение ошибок	5 независимых механизмов	Контроль четности (опционально)
Ретрансмит при сбое	Автоматический (аппаратный)	Ручной (программный)
Поведение при коллизиях	Недетерминированная арбитрация без потерь	Требует алгоритмов повторного опроса
Устойчивость к обрывам линий	Автоматическое отключение неисправных узлов	Риск зависания шины

Доминантно-рецессивная логика CAN (0V/2.5V) обеспечивает помехоустойчивость при обрывах или КЗ линий: доминантное состояние (0) имеет приоритет, предотвращая неопределенность на шине. В RS-485 аналогичные аварии приводят к неконтролируемому поведению системы. Дополнительную защиту создает гальваническая развязка CAN-трансиверов до 5 кВ, что вдвое превышает типовые показатели промышленных RS-485 интерфейсов.

Механизмы обнаружения и коррекции ошибок

В протоколе CAN реализована многоуровневая система контроля ошибок, обеспечивающая высокую надежность передачи данных. Основные методы включают контроль передаваемых битов, проверку формата кадров и использование циклического избыточного кода. Эти механизмы работают параллельно, что позволяет выявлять до 93% всех возможных сбоев.

Обнаруженные ошибки немедленно обрабатываются: передающий узел автоматически повторяет искаженный кадр без вмешательства контроллера. Система гарантирует целостность данных за счет комбинации пяти ключевых технологий, каждая из которых выполняет специфические функции проверки.

Основные методы контроля

Контроль битов (Bit Monitoring): Каждый передающий узел сравнивает отправляемый бит с уровнем на шине в реальном времени.
Контроль кадра (Frame Check): Проверка фиксированных битовых полей (CRC-раздел, разделители, ACK-слот) на соответствие формату.
Циклический избыточный код (CRC): 15-битная проверка для обнаружения искажений в данных с детектированием пакетных ошибок.
Бит-стаффинг (Bit Stuffing): Добавление противоположного бита после 5 одинаковых бит подряд для синхронизации.
Подтверждение приема (ACK): Получатели подтверждают корректный прием кадра установкой доминантного бита в ACK-слоте.

Тип ошибки	Механизм обнаружения	Действие при ошибке
Битовая ошибка	Bit Monitoring	Немедленная остановка передачи
Нарушение формата	Frame Check	Генерация Error Frame
Пакетные ошибки	CRC Check	Повторная отправка кадра

Невозможность коррекции отдельных битов компенсируется автоматической ретрансляцией кадров при обнаружении любых несоответствий. Счетчики ошибок (REC и TEC) обеспечивают переход узлов в пассивный режим или off-line при хронических сбоях, предотвращая блокировку шины.

Реализация защиты от помех в CAN-модулях

CAN-шина функционирует в условиях сильных электромагнитных помех (особенно в промышленности и транспорте), что требует комплексной защиты для гарантии целостности данных. Отказоустойчивость обеспечивается сочетанием аппаратных решений и протокольных механизмов, минимизирующих ошибки передачи.

Ключевые аспекты включают дифференциальную передачу сигналов, гальваническую развязку, экранирование и алгоритмическую обработку ошибок. Эти меры подавляют синфазные шумы, устраняют контуры заземления и корректируют искажённые кадры.

Методы защиты и их применение

Дифференциальная передача (CAN_H/CAN_L):
Подавляет синфазные помехи за счёт сравнения разности напряжений на витой паре. Импеданс линии стабилизируется терминальными резисторами (120 Ом).
Гальваническая развязка:
Оптоизоляторы или трансформаторы изолируют питание и сигнальные линии, предотвращая паразитные токи и скачки потенциала.
Аппаратная фильтрация:
RC-цепи и ферритовые кольца на входах/выходах подавляют ВЧ-шум. Экранирование кабеля фольгой/оплёткой блокирует внешние EMI.

Программные механизмы	Назначение
Контрольная сумма CRC (15-bit)	Обнаружение искажённых битов в кадре с автоматическим запросом повтора
Бит-стаффинг	Синхронизация узлов и предотвращение длинных последовательностей одинаковых битов
Доминантный бит ошибки	Принудительное прерывание передачи при обнаружении коллизии

Дополнительные меры: применение TVS-диодов для защиты от перенапряжений, сегрегация силовых и сигнальных линий при монтаже, а также режим Listen-Only для диагностических узлов, снижающий нагрузку на шину.

Программирование фильтров сообщений

Фильтрация сообщений в CAN-модуле позволяет микроконтроллеру обрабатывать только релевантные данные, снижая нагрузку на ЦПУ и предотвращая переполнение буферов. Это реализуется через аппаратные фильтры приемников, которые анализируют идентификаторы входящих кадров перед их передачей в память.

Настройка фильтров требует точного определения масок и идентификаторов. Маска указывает, какие биты в идентификаторе считаются значимыми (1 – проверять, 0 – игнорировать), а эталонный ID задает конкретное значение для сравнения. Например, при маске 0x7F0 будут проверяться только старшие 8 бит идентификатора.

Типы фильтров и их настройка

Основные подходы к конфигурации:

Одиночный идентификатор: Фильтр пропускает кадры с точным совпадением ID (маска 0xFFFF).
Группа идентификаторов: Маска выделяет диапазон адресов (например, маска 0xFF00 + ID 0x1200 принимает сообщения 0x1200–0x12FF).
Расширенные/стандартные кадры: Фильтры независимо настраиваются для 11-битных (CAN 2.0A) и 29-битных (CAN 2.0B) идентификаторов.

Параметр	Пример значения	Эффект
Идентификатор	0x123	Базовое значение для сравнения
Маска	0x7F0	Проверка битов 11-4 (остальные игнорируются)
Результат	-	Прием ID: 0x120-0x12F

Критические аспекты реализации:

Ограниченное число фильтров (обычно 14-32 в STM32/Cortex-M) требует группировки сообщений.
Приоритет фильтров: при активации нескольких условий порядок обработки влияет на производительность.
Динамическое перепрограммирование фильтров возможно, но требует остановки приемника.

В коде прошивки настройка выполняется через регистры модуля CAN. Для STM32 с использованием HAL-библиотек применяются функции типа CAN_FilterInit(), где задаются параметры:

FilterBank (номер аппаратного фильтра)
FilterMaskIdHigh/Low (маска)
FilterFIFOAssignment (назначение принятых данных FIFO0/FIFO1)

Примеры: CAN-модули WAGO, NI, Vector

Компания WAGO предлагает модули серии 750 для промышленной автоматизации, такие как 750-354 (CANopen) и 750-362 (CANopen/CAN 2.0A). Они интегрируются в системы управления через PFC-контроллеры, обеспечивая связь с датчиками, приводами и полевыми устройствами в реальном времени. Решения поддерживают протоколы CANopen и J1939, что упрощает взаимодействие в энергетике и транспорте.

National Instruments (NI) фокусируется на инструментах для разработки и тестирования: модули PCI-8513 (аппаратный интерфейс) и компактные платы серии cDAQ. Они работают с ПО NI-XNET, обеспечивая эмуляцию узлов, анализ трафика и генерацию сигналов. Применяются при создании прототипов автомобильных систем (LIN/CAN FD) и валидации бортовых сетей.

Сравнительные характеристики

Производитель	Модели	Ключевые особенности	Сферы применения
WAGO	750-354, 750-362	Поддержка CANopen, J1939; модульность	Промышленные АСУ ТП, энергосистемы
NI	PCI-8513, cDAQ-CAN	Анализ трафика, эмуляция узлов	Автотестирование, R&D
Vector	VN1630, VN5640	Многоканальность (до 4 CAN/CAN FD)	Диагностика автобусов, тестирование ЭБУ

Решения Vector выделяются мультипротокольной поддержкой: интерфейсы VN1630 (USB) и VN5640 (Ethernet) работают с CAN, CAN FD, LIN через ПО CANoe. Ключевые функции – стресс-тестирование шин, диагностика ошибок и симуляция сетей. Основное применение – автомобильная электроника: отладка ЭБУ, валидация сетевого взаимодействия и протоколов безопасности.

Переход на CAN FD: увеличение скорости

Классическая шина CAN ограничена скоростью 1 Мбит/с и размером данных 8 байт на кадр, что стало критичным для современных систем с растущими объемами информации. CAN FD (Flexible Data-Rate) решает эту проблему, увеличивая пропускную способность до 5-8 Мбит/с в фазе данных и расширяя размер пакета до 64 байт.

Ускорение достигается за счет двухфазной передачи: арбитраж выполняется на стандартной скорости (до 1 Мбит/с) для совместимости с существующей инфраструктурой, а после подтверждения приоритета переключается в высокоскоростной режим. Это позволяет передавать диагностические данные, прошивки и сложные сенсорные показания без фрагментации.

Ключевые преимущества и ограничения

Преимущества скорости:

Пропускная способность возрастает в 3-8 раз (до 5+ Мбит/с)
Снижение задержек для критичных по времени систем (например, управление двигателем)
Поддержка онлайн-обновлений ПО (OTA) за счет передачи крупных блоков данных

Технические компромиссы:

Требует совместимых контроллеров и трансиверов
Уменьшается максимальная длина линии: 500 м при 1 Мбит/с → 40 м при 5 Мбит/с
Необходима оптимизация топологии сети для минимизации расхождений в задержках сигнала

Параметр	Классический CAN	CAN FD
Макс. скорость (арбитраж)	1 Мбит/с	1 Мбит/с
Макс. скорость (данные)	1 Мбит/с	5-8 Мбит/с
Размер поля данных	8 байт	64 байта

Области внедрения: Электромобили (передача данных батарей), ADAS-системы (обработка данных с лидаров), промышленная автоматизация (синхронизация приводов). Технология сохраняет обратную совместимость с CAN 2.0, позволяя постепенный переход.

Совместимость с протоколом J1939 для грузовиков

Совместимость CAN-модулей с протоколом J1939 обеспечивает стандартизированное взаимодействие электронных блоков управления (ЭБУ) в коммерческом транспорте. Этот протокол, основанный на CAN 2.0B (11/29-битные идентификаторы), определяет структуру сообщений, адресацию узлов и правила передачи данных между компонентами: двигателем, трансмиссией, тормозами, системами диагностики.

Интеграция J1939 в CAN-модули позволяет декодировать параметры в понятные физические величины (обороты, температура, давление) согласно SAE-стандартам. Модули автоматически фильтруют широковещательные сообщения (PGN), игнорируя нерелевантные данные, что снижает нагрузку на микроконтроллер.

Ключевые аспекты реализации

Обязательные функции:

Поддержка скорости 250 кбит/с с доминантным состоянием ошибки
Обработка PDU (Protocol Data Unit) включая:
- Идентификатор PGN (Parameter Group Number)
- Адрес источника (SA) и назначения (DA)
Интерпретация SPN (Suspect Parameter Number) согласно базе данных .dbc

Типовые сценарии применения:

Задача	Пример данных J1939
Мониторинг топлива	PGN 65252 (Fuel Economy), SPN 183
Диагностика неисправностей	PGN 65226 (DM1), SPN 1213-1215
Управление круиз-контролем	PGN 61444 (Electronic Engine Controller)

Критически важна поддержка многосекционных сообщений (Transport Protocol), используемых для передачи калибровок или логов. Без корректной обработки фреймов BAM/CM (Broadcast Announce Message/Connection Mode) модуль не сможет читать расширенные диагностические коды (DTC).

Ограничения: Устройства должны учитывать:

Жёсткие таймауты ответа (3-200 мс)
Приоритетность сообщений (ID 0-3)
Зарезервированные адреса ЭБУ (0x80-0xEF)

Список источников

Для подготовки материала о CAN-модулях использовались специализированные технические публикации, документация производителей компонентов и отраслевые стандарты коммуникационных протоколов. Акцент делался на источниках, раскрывающих архитектуру, принципы функционирования и практические аспекты применения технологии в современных инженерных решениях.

Ключевые источники включают официальные спецификации, учебные пособия по встраиваемым системам и авторитетные отраслевые издания, посвященные автомобильной электронике и промышленной автоматизации. Особое внимание уделено актуальным редакциям нормативной документации.

Основные литературные и нормативные источники

ISO 11898-1:2015 Дорожные транспортные средства. Сетевое взаимодействие контроллеров (CAN). Часть 1: Архитектура передачи данных и физическая сигнализация
Bosch CAN Specification 2.0 Техническая документация по протоколу CAN (Robert Bosch GmbH)
К. Шмидт. Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 8051. Глава 9: Сетевые интерфейсы
В.П. Дьяконов. CAN-сети. Микропроцессорные системы реального времени. Издательство СОЛОН-Пресс
Технические отчеты SAE International: J1939 Standards Collection (Применение CAN в коммерческом транспорте)
А.В. Евстифеев. Интерфейсы CAN. Практика использования в промышленных сетях. Журнал "Автоматизация в промышленности"
Документация Microchip Technology: MCP2515 Stand-Alone CAN Controller Datasheet
Texas Instruments Application Note: Designing with CAN Transceivers (SNOA570D)
