CD4E - устройство, обслуживание, неисправности и ремонт АКПП

Статья обновлена: 18.08.2025

Автоматическая коробка передач CD4E – четырехступенчатая трансмиссия, разработанная концерном Ford и широко применявшаяся на автомобилях Mazda, Ford и Volvo в конце 1990-х – начале 2000-х годов. Её эксплуатация выявила как конструктивные достоинства, так и характерные уязвимости.

Понимание устройства CD4E, специфики её обслуживания и типичных неисправностей критически важно для владельцев оснащённых ею моделей. Отсутствие своевременного ухода или игнорирование ранних симптомов неполадок часто приводит к дорогостоящему ремонту или полной замене агрегата.

В данной статье детально рассматривается конструкция CD4E, обязательные процедуры технического обслуживания, распространённые отказы (такие как пробуксовки, удары при переключении, потеря передач) и практические методы их диагностики и устранения – от регулировок и замены расходников до капитального ремонта гидроблока или фрикционных пакетов.

Устройство гидротрансформатора CD4E

Гидротрансформатор CD4E выполняет ключевую роль в передаче крутящего момента от двигателя к коробке передач через трансмиссионную жидкость. Он состоит из трех основных турбин: насосного колеса, жестко соединенного с корпусом; турбинного колеса, связанного с входным валом АКПП; и реактора (статора), установленного на обгонной муфте. Герметичный корпус заполнен ATF, обеспечивающей гидравлическую связь между элементами.

Принцип работы основан на преобразовании кинетической энергии жидкости: насосное колесо создает поток масла, воздействующий на лопатки турбины. Реактор перенаправляет жидкость, увеличивая крутящий момент при старте. Обгонная муфта блокирует вращение статора в одном направлении, обеспечивая режим трансформации или гидромуфты в зависимости от скорости.

Конструктивные компоненты

• Корпус: Сварная металлическая конструкция, герметизирующая внутренние элементы.
• Насосное колесо (Pump): Жестко зафиксировано на корпусе, приводится двигателем.
• Турбинное колесо (Turbine): Соединено с первичным валом трансмиссии через шлицы.
• Реактор (Stator): Установлен между насосом и турбиной на обгонной муфте, усиливает момент.
• Обгонная муфта (One-Way Clutch): Обеспечивает блокировку статора при низких оборотах и свободное вращение на высокой скорости.
• Блокировочная муфта (Lock-up Clutch): Соединяет корпус ГДТ с турбинным валом на высоких скоростях, исключая проскальзывание.

Элемент	Функция	Особенности CD4E
Блокировочная муфта	Прямая механическая связь двигателя и АКПП	Управляется электроникой через соленоид, снижает нагрев ATF
Обгонная муфта статора	Контроль режима работы реактора	Роликового типа, критична к износу и чистоте масла
Уплотнения и подшипники	Обеспечение герметичности и соосности	Алюминиевые упорные подшипники, требуют регулярной замены ATF

Дополнительные компоненты включают демпферные пружины для гашения вибраций блокировочной муфты, смазочные каналы и уплотнительные кольца. Работоспособность системы напрямую зависит от качества ATF и отсутствия загрязнений – абразивные частицы вызывают эрозию лопаток и износ муфт.

Строение планетарных рядов и шестерен

Планетарный ряд в АКПП CD4E представляет собой компактный редуктор, состоящий из трёх основных элементов: солнечной шестерни (центральной), планетарных шестерен-сателлитов и кольцевой шестерни (эпицикла). Сателлиты фиксируются на общем водиле и находятся в постоянном зацеплении с солнечной и кольцевой шестернями. Такая конструкция обеспечивает соосность входного и выходного валов.

В CD4E используется два планетарных механизма: передний (симплексный) одинарный ряд и задний составной (двойной) ряд. Оба блока объединены в единый пакет с общим водилом, что позволяет реализовать четыре передачи переднего хода и одну заднего. Ключевая особенность – жёсткая связь солнечной шестерни переднего ряда с водилом заднего ряда через промежуточный вал.

Конструктивные элементы и их функции

Компонент	Назначение
Солнечная шестерня	Центральный элемент, передаёт крутящий момент на сателлиты
Сателлиты	Промежуточные шестерни (3-4 шт.), вращаются вокруг солнечной шестерни
Водило	Удерживает оси сателлитов, служит элементом связи между рядами
Эпицикл (кольцевая шестерня)	Наружная шестерня с внутренними зубьями

Принцип переключения передач основан на фиксации или соединении определённых элементов планетарного механизма:

• Фиксация эпицикла обеспечивает повышающую передачу
• Блокировка солнечной шестерни даёт понижающую передачу
• Жёсткое соединение всех элементов формирует прямую передачу (1:1)

Характерные особенности CD4E:

1. Задний планетарный ряд имеет двухзонное водило с независимыми сателлитами
2. Прямая связь солнечной шестерни переднего ряда с водилом заднего через промежуточный вал
3. Использование общего эпицикла для обоих планетарных рядов

Фрикционные пакеты: типы и расположение

В АКПП CD4E фрикционные пакеты выполняют критическую роль в передаче крутящего момента и переключении передач. Они состоят из чередующихся стальных и фрикционных дисков, сжимаемых гидравлическим поршнем для блокировки элементов планетарных рядов.

Расположение и конструкция пакетов напрямую влияют на функциональность трансмиссии. Основные типы включают муфты (соединяют вращающиеся компоненты) и тормоза (фиксируют элементы на корпусе). Каждый пакет активируется определенным гидравлическим контуром под управлением клапанной плиты.

Классификация и размещение пакетов

В CD4E используются следующие ключевые фрикционные узлы:

• Муфта переднего хода (Forward Clutch) – Расположена со стороны входа первичного вала. Блокирует солнечную шестерню переднего планетарного ряда.
• Прямая муфта (Direct Clutch) – Установлена между планетарными рядами. Соединяет валы заднего и переднего рядов для прямой передачи.
• Муфта промежуточного вала (Intermediate Clutch) – Находится на промежуточном валу. Фиксирует солнечную шестерню заднего планетарного ряда.
• Тормоз заднего хода (Reverse Brake) – Смонтирован на корпусе КПП. Останавливает коронную шестерню переднего ряда при реверсе.
• Тормоз переднего хода (Forward Brake) – Расположен напротив первичного вала. Блокирует коронную шестерню заднего планетарного ряда.

Пакет	Тип	Активация на передачах	Функция
Муфта переднего хода	Муфта	D1, D2, D3, D4	Блокировка солнечной шестерни переднего ряда
Тормоз переднего хода	Тормоз	D1	Фиксация коронной шестерни заднего ряда
Прямая муфта	Муфта	D3, D4, R	Соединение валов планетарных рядов
Муфта промежуточного вала	Муфта	D2, D3, D4	Фиксация солнечной шестерни заднего ряда
Тормоз заднего хода	Тормоз	R	Останов коронной шестерни переднего ряда

Износ фрикционных накладок или деформация стальных дисков приводят к проскальзыванию, ударам при переключениях и потере передач. Диагностика требует проверки толщины пакетов, зазоров и целостности поршневых уплотнений. Замена изношенных дисков и сальников – стандартная процедура при ремонте CD4E.

Роль тормозной ленты в переключении передач

Тормозная лента в АКПП CD4E представляет собой гибкий стальной ремень с фрикционной накладкой, закреплённый одним концом на корпусе коробки передач. Её основная функция – кратковременная блокировка вращения определённых элементов планетарного ряда при переключениях. Лента активируется гидравлическим приводом (сервопоршнем) по команде гидроблока, создавая необходимое тормозное усилие для изменения передаточного отношения.

Конструктивно лента охватывает наружную поверхность барабана, связанного с компонентами планетарного механизма. В момент переключения (например, при переходе с 1-й на 2-ю передачу) давление масла через каналы гидроблока подаётся на сервопоршень. Поршень, перемещаясь, затягивает ленту вокруг барабана, останавливая его вращение. Это действие позволяет зафиксировать нужное звено планетарной передачи для формирования требуемого передаточного числа.

Ключевые аспекты работы и влияния на переключения

• Точность срабатывания: Скорость и плавность затяжки ленты регулируются гидравлическим давлением и калиброванными клапанами в гидроблоке. Износ фрикционного слоя или засорение каналов приводят к проскальзыванию или резкому схватыванию.
• Синхронизация с пакетами фрикционов: Работа ленты строго согласована по времени с размыканием/замыканием фрикционных муфт. Рассогласование (например, из-за износа поршня сервопривода или задиров на барабане) вызывает удары, пробуксовку или задержку переключений.
• Критичность регулировки: Зазор между лентой и барабаном в расторможенном состоянии регулируется винтом (анкерным болтом). Неправильный зазор (слишком большой – пробуксовка и перегрев, слишком маленький – подклинивание и ускоренный износ) напрямую влияет на качество переключений и ресурс узла.

Типичная неисправность	Признак при переключении	Возможная причина
Износ фрикционного слоя ленты	Пробуксовка, запаздывание включения передачи, рывок при переходе 1-2 или 2-3	Естественный износ, перегрев ATF, низкий уровень масла
Засорение/износ каналов сервопривода	Жёсткий удар или "просадка" оборотов при переключении	Загрязнение ATF, износ уплотнений сервопоршня, деформация корпуса
Неправильная регулировка зазора	Посторонний шум (вой) в определённом диапазоне скоростей, подгорание ленты	Ошибка при сборке, ослабление регулировочного винта
Деформация ленты или барабана	Постоянное проскальзывание, невозможность включения конкретной передачи	Перегрев коробки, механическое повреждение, усталость металла

Для устранения неполадок, связанных с тормозной лентой, требуется разборка АКПП. Изношенная лента заменяется на новую с обязательной промывкой гидравлической системы и заменой ATF. Повреждённый барабан подлежит шлифовке или замене. Критически важным этапом является проверка и точная регулировка зазора после монтажа согласно спецификациям производителя, а также диагностика состояния сервопоршня и его уплотнений для предотвращения утечек давления.

Конструкция гидравлической плиты (гидроблока)

Гидравлическая плита CD4E представляет собой многослойную алюминиевую пластину с фрезерованными каналами и отверстиями, образующими сложную сеть маслопроводов. Верхняя и нижняя части блока герметично соединены через уплотнительные прокладки, формируя замкнутые контуры для циркуляции трансмиссионной жидкости под давлением. Внутри каналов установлены стальные шарики-клапаны, пружины и заглушки, регулирующие направление потока ATF.

На внешней поверхности гидроблока закреплены электромагнитные клапаны (соленоиды) и датчики, управляемые электронным блоком TCM. Ключевые компоненты монтируются через резиновые кольцевые уплотнения, предотвращающие утечки. Нижняя часть плиты интегрирована с масляным поддоном и фильтром, обеспечивающим забор жидкости из картера трансмиссии.

Функциональные элементы гидроблока

• Соленоиды управления: EPC (регулятор магистрального давления), Shift Solenoids (SSA, SSB, SSC) для переключения передач, TCC Solenoid (блокировка ГДТ).
• Механические клапаны: Регулятор давления, manual valve (ручной выбор режимов), переключающие золотники 1-2, 2-3, 3-4 передач.
• Запорные элементы: Шариковые check valves, демпферные пружины, регулировочные винты с контргайками.

Компонент	Материал	Функция
Основная плита	Алюминиевый сплав	База для каналов и крепления компонентов
Сепараторные пластины	Сталь с тефлоновым покрытием	Разделение контуров, фиксация клапанов
Прокладки	Синтетический каучук	Герметизация стыков между слоями

1. Принцип работы: Давление масла создается насосом, распределяется соленоидами по каналам, воздействуя на поршни фрикционных пакетов и муфт через клапанные группы.
2. Критические зоны износа: Посадочные гнёзда шариков-клапанов, штоки золотников, уплотнительные кромки сепараторных пластин.

Соленоиды управления скоростями: назначение и типы

Соленоиды в АКПП CD4E выполняют функцию электронных клапанов, регулирующих распределение трансмиссионной жидкости по каналам гидроблока. Их основная задача – активация конкретных фрикционных пакетов (муфт, тормозов) в соответствии с выбранной передачей. Точность срабатывания напрямую влияет на плавность переключений и корректность работы трансмиссии.

Управление соленоидами осуществляется блоком TCM на основе сигналов датчиков (скорости, положения дросселя, нагрузки двигателя). Электрические импульсы от TCM преобразуются соленоидом в механическое движение плунжера, который открывает или перекрывает масляные каналы. Неисправности соленоидов приводят к ударам при переключениях, пробуксовкам, отсутствию определенных передач или переходу в аварийный режим.

Основные типы соленоидов в CD4E

• Соленоиды переключения (SSA, SSB, SSC): Прямо управляют гидравлическим давлением для включения/выключения муфт и тормозов, формирующих передачи. Обычно нормально-закрытого типа.
• Соленоид блокировки ГДТ (TCC): Контролирует подачу масла для блокировки гидротрансформатора, снижая проскальзывание и повышая КПД. Чаще нормально-открытого типа.
• Соленоид управления давлением (EPC): Регулирует основное давление в магистрали в зависимости от нагрузки двигателя и скорости движения. Изменяет силу тока для плавной модуляции давления.

Вариации исполнения: В CD4E встречаются как классические соленоиды с подвижным плунжером (прямого действия), так и более современные соленоиды PWM (широтно-импульсной модуляции) для плавного регулирования давления (например, EPC). Надежность зависит от качества масла – загрязнения вызывают заклинивание плунжера или износ электрической обмотки.

Тип соленоида	Основная функция	Тип в CD4E
SSA, SSB, SSC	Включение конкретной передачи	ON/OFF (Вкл/Выкл)
TCC	Блокировка гидротрансформатора	ON/OFF или PWM
EPC	Регулировка магистрального давления	PWM (ШИМ)

Диагностика требует проверки сопротивления обмотки (в норме 20-30 Ом), механической свободы плунжера и тестирования работы под давлением на стенде. Замена неисправных соленоидов часто решает проблемы с переключениями, но требует одновременной промывки гидроблока и замены фильтра.

Масляный насос CD4E: давление и производительность

Масляный насос CD4E – шестеренчатого типа, расположен в передней части корпуса трансмиссии. Приводится напрямую от ступицы гидротрансформатора через приводной вал. Основная функция: создание рабочего давления трансмиссионной жидкости (ATF) для управления муфтами, тормозами, смазки компонентов и охлаждения пакетов фрикционов.

Нормальное давление масла в системе варьируется в зависимости от режима работы. На холостом ходу (N/P) при прогретой АТФ минимальное значение составляет 4.0-5.5 бар. При повышении оборотов двигателя до 2000 об/мин в режиме "Drive" давление должно достигать 12.0-16.0 бар. Производительность насоса рассчитана на обеспечение стабильного потока ATF даже при максимальных нагрузках, критически важна для корректной работы соленоидов и гидроблока.

Ключевые параметры давления

Режим работы	Давление (бар)
Холостой ход (N/P)	4.0-5.5
2000 об/мин (Drive)	12.0-16.0
Кратковременный пик (переключение)	до 18.0

Распространенные неисправности и решения

Симптомы низкого давления/производительности:

• Задержки при переключении передач
• Буксовка фрикционов на разгоне
• Перегрев трансмиссии
• Ударные включения передач

Причины и методы устранения:

1. Износ шестерен или корпуса насоса:
   • Замена насоса в сборе с проверкой посадочных поверхностей
2. Забитый маслоприемник/фильтр ATF:
   • Замена фильтра, промывка поддона, замена жидкости
3. Утечки через уплотнения вала насоса:
   • Установка ремонтного уплотнительного комплекта
4. Низкий уровень ATF или использование некондиционной жидкости:
   • Корректировка уровня, замена ATF на рекомендованную (Mercon V)

Диагностика: Проверка манометром на тестовых портах гидроблока. Отклонение от нормы более чем на 15% требует разборки и дефектовки насоса. При замене обязательна установка нового уплотнения приводного вала и очистка маслозаборника.

Датчики АКПП CD4E: входная и выходная скорость, температура

Датчик входной скорости (ISS) монтируется в картере коробки передач и фиксирует частоту вращения первичного вала через зубчатый ротор гидротрансформатора. Датчик выходной скорости (OSS) устанавливается на вторичном валу или дифференциале, отслеживая скорость вращения выходного вала перед редуктором. Оба используют эффект Холла или индуктивный принцип, генерируя импульсный сигнал для ЭБУ АКПП.

Датчик температуры трансмиссионной жидкости (TFT) интегрирован в гидроблок или масляный поддон. Это термистор с отрицательным температурным коэффициентом (NTC), изменяющий сопротивление от 100 кОм при -40°C до 200 Ом при 150°C. ЭБУ использует эти данные для коррекции давления в магистралях, моментов переключения и активации аварийного режима при перегреве.

Особенности обслуживания и диагностика

• Профилактика: Регулярная проверка контактов разъемов на окисление, целостность экранированных проводов и крепление датчиков
• Диагностика ISS/OSS:
  • Замер сопротивления обмотки (обычно 200-1500 Ом)
  • Проверка амплитуды и частоты сигнала осциллографом
  • Контроль воздушного зазора (0.3-1.2 мм до ротора)
• Проверка TFT:
  1. Измерение сопротивления при 20°C (∼2.5 кОм)
  2. Прогрев датчика феном с контролем плавного снижения сопротивления
  3. Сравнение показаний с данными сканера в реальном времени

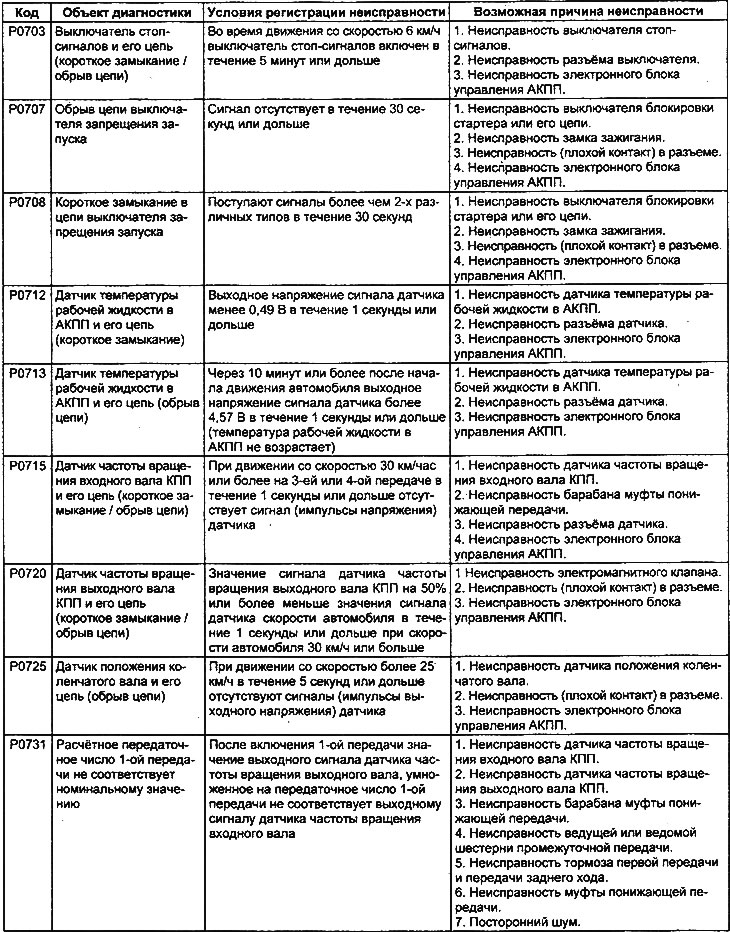

Неисправность	Симптомы	Коды ошибок	Способ устранения
Обрыв цепи ISS/OSS	Резкие удары при переключении, аварийный режим	P0715, P0720	Замена датчика, ремонт проводки
Загрязнение TFT	Некорректные переключения "на холодную"	P0711	Чистка контактов, замена датчика
Механическое повреждение ротора	Плавающие обороты, ложные сигналы	P0716, P0721	Замена зубчатого ротора ГДТ
Короткое замыкание TFT	Блокировка гидротрансформатора, перегрев	P0712	Замена датчика температуры

Система охлаждения трансмиссионной жидкости CD4E

Охлаждение рабочей жидкости в CD4E реализовано через внешний теплообменник, интегрированный в основной радиатор двигателя. Нагретая трансмиссионная жидкость циркулирует по отдельному контуру, проходя через металлические трубки внутри радиаторного бака, где отдает тепло антифризу и набегающему потоку воздуха.

Эффективность теплообмена напрямую влияет на температурный режим АКПП: перегрев ATF вызывает деградацию присадок, коксование клапанов гидроблока и ускоренный износ фрикционов. Конструктивно система не имеет собственного термостата или насоса – циркуляция обеспечивается гидравликой самой коробки передач.

Критические неисправности и методы устранения

Основные проблемы системы охлаждения:

• Загрязнение теплообменника (внутренние отложения или внешнее засорение сот): вызывает перегрев ATF при нагрузках. Устраняется промывкой спецсоставами или заменой узла.
• Течи в местах соединений (шланги, патрубки, уплотнения): приводят к падению уровня ATF. Требуют замены поврежденных элементов и замены жидкости.
• Деформация/коррозия трубок теплообменника: риск смешивания ATF с антифризом ("эмульсия" в масле). Необходима замена радиатора в сборе.

Профилактическое обслуживание:

1. Регулярная замена ATF (каждые 60-80 тыс. км) с промывкой магистралей.
2. Контроль герметичности контура и состояния шлангов (ежегодно).
3. Очистка внешней поверхности радиатора от грязи и насекомых.

Симптом неисправности	Вероятная причина	Действия
ATF коричневая, пенистая	Пробит теплообменник (смесь с тосолом)	Замена радиатора, промывка АКПП
Запах горелого масла, рывки переключений	Перегрев из-за забитого теплообменника	Промывка или замена контура охлаждения
Масляные пятна под радиатором	Трещины в патрубках или соединениях	Диагностика под давлением, замена уплотнений

Поддон АКПП: магниты уловители металла

В поддоне коробки передач CD4E расположены постоянные магниты, выполняющие критически важную функцию сбора металлической стружки и продуктов износа из трансмиссионной жидкости. Обычно их размещают в зоне сливного отверстия или крепят к внутренней поверхности поддона. Основное назначение – предотвращение циркуляции абразивных частиц через гидроблок, соленоиды и фрикционные пакеты, что снижает риск ускоренного износа деталей и засорения каналов.

При плановой замене масла (каждые 60 000 км или согласно регламенту) магниты в обязательном порядке извлекаются, очищаются от металлического шлама и визуально осматриваются. Характер и количество налипших частиц служат ценным диагностическим признаком состояния АКПП:

Интерпретация отложений и диагностика

• Мелкая "пыль" или мука (серого/стального цвета) – нормальный продукт износа шестерен и подшипников.
• Крупные железные опилки или стружка – сигнализируют об интенсивном износе стальных компонентов (валов, шестерен, втулок).
• Бронзовые/латунные фрагменты – указывают на разрушение втулок, упорных шайб или сепараторов подшипников.
• Пластинчатые стальные осколки – возможен критический износ фрикционных дисков или разрушение зубьев шестерен планетарного ряда.

Варианты устранения проблем

1. Очистка магнитов: Стандартная процедура при ТО – удаление отложений ветошью без применения агрессивной химии.
2. Замена поврежденных магнитов: При обнаружении сколов, трещин или потери магнитных свойств (рыхлый, легко осыпающийся шлам) магниты подлежат замене.
3. Установка дополнительных магнитов: Для усиления фильтрации практикуется монтаж неодимовых магнитов на чистый поддон.
4. Полная диагностика АКПП: При обнаружении крупных частиц или нехарактерных отложений – немедленное углубленное обследование агрегата (включая снятие и вскрытие) для локализации источника металла.

Тип частиц на магните	Возможный источник в CD4E	Рекомендуемые действия
Стальная "мука"	Нормальный износ шестерен ГП	Очистка, замена масла и фильтра
Крупная железная стружка	Износ валов, подшипников, втулок	Диагностика, возможный ремонт АКПП
Бронзовые осколки	Разрушение втулок, упорных шайб	Срочная разборка и ремонт
Стальные пластины/чешуйки	Разрушение фрикционов, шестерен	Капитальный ремонт трансмиссии

Важно: Отсутствие магнитов или их неисправность приводит к быстрому выходу из строя соленоидов, задирам на поверхностях валов и блокировке каналов гидроплиты. После ремонта АКПП установка чистых магнитов обязательна.

Типы масел для CD4E и спецификации Ford

Для коробки передач CD4E производитель строго регламентирует применение жидкостей типа Mercon® V. Это синтетическое масло с улучшенными фрикционными свойствами и термической стабильностью, обеспечивающее корректную работу фрикционов, соленоидов и гидроблока. Использование неподходящих жидкостей приводит к преждевременному износу и отказам.

Спецификация Ford Mercon® V (WSS-M2C938-A) является обязательной базовой. Допускаются современные аналоги, соответствующие стандарту Mercon® LV (WSS-M2C938-B), но смешивать разные типы категорически запрещено. Объём заливки при замене ATF составляет ~7.5 литров (с учётом вместимости гидротрансформатора).

Критические параметры масел для CD4E

• Вязкость: Низковязкая (5W-30 эквивалент), обеспечивающая быстрый отклик соленоидов зимой
• Температурная стабильность: Сохранение свойств при +140°C в зонах трения
• Фрикционные характеристики: Контроль проскальзывания муфт без вибраций (специальные присадки)

Спецификация	Особенности	Допустимые замены
Mercon® V (WSS-M2C938-A)	Базовая для CD4E до 2006 г.в., янтарный цвет	Ravenol J1V, Mobil ATF 3309
Mercon® LV (WSS-M2C938-B)	Для моделей после 2006 г.в., улучшенная стойкость к окислению	Pentosin ATF LV, Castrol Transmax LV

Важно: Жидкости типа Dexron VI, Mercon SP или универсальные ATF не соответствуют требованиям CD4E из-за различий в коэффициенте трения. При полной замене масла обязательна промывка гидросистемы для удаления остатков старой жидкости.

Технология проверки уровня трансмиссионной жидкости

Проверка уровня жидкости в АКПП CD4E требует строгого соблюдения процедуры из-за отсутствия традиционного щупа. Точность результатов возможна только при прогреве трансмиссии до рабочей температуры (50-80°C) и работающем двигателе на холостом ходу.

Автомобиль должен стоять на ровной поверхности, селектор – в положении «P» (Park). Все манипуляции выполняются через контрольную пробку на поддоне коробки передач, что исключает возможность быстрой проверки "на холодную".

Пошаговая инструкция

1. Прогреть трансмиссию: проехать 15-20 км для достижения рабочей температуры.
2. Установить авто на ровную площадку, затянуть ручной тормоз.
3. Запустить двигатель, оставить работать на холостом ходу.
4. Перевести селектор через все режимы с задержкой 3-5 секунд в каждом, вернуть в «P».
5. Открыть капот, снять воздушный фильтр и впускной патрубок для доступа к пробке (находится на левой стороне поддона АКПП, обозначена как «FLUID LEVEL»).
6. Очистить зону вокруг пробки от грязи.
7. Открутить контрольную пробку ключом на 5мм (ожидается небольшой подтёк жидкости).

Интерпретация результатов:

• Норма: после откручивания пробки вытекает небольшое количество жидкости (5-10 мл), затем капель прекращается.
• Недолив: жидкость не появляется – требуется долив через отверстие пробки до момента начала вытекания.
• Перелив: обильное вытекание струёй – необходимо дождаться прекращения потока и слить излишки.

Завершение процедуры:

8. Затянуть пробку с моментом 7-12 Н·м (не допуская перетяжки).
9. Установить на место снятые элементы впуска.
10. Заглушить двигатель.

Критические ошибки: проверка "на холодную", заглушенный двигатель или наклонная поверхность искажают результаты. Использование неподходящей жидкости типа Mercon V приводит к некорректному уровню из-за различий в вязкости.

Полная замена ATF: методы и объемы

Полная замена трансмиссионной жидкости (ATF) в АКПП CD4E критически важна для долговечности агрегата, так как обеспечивает эффективное охлаждение, смазку фрикционов и корректную работу гидроблока. Основная сложность заключается в полном удалении старой жидкости из гидротрансформатора, радиатора и каналов, что невозможно при стандартном сливе через поддон (освобождает лишь 30-40% общего объема). Для достижения максимального эффекта применяют специализированные методы.

Общий объем свежей ATF Type F или Mercon V для CD4E составляет 7.0–7.5 литров, но при частичном сливе заменяется только 3.0–3.5 л. Важно использовать исключительно рекомендованные производителем жидкости из-за специфических требований к фрикционным свойствам и вязкости. Пренебрежение полной заменой ускоряет износ соленоидов и фрикционных дисков, особенно при пробеге свыше 60 000 км.

Методы замены и их особенности

Способы полной замены:

• Многократный циклический слив-залив: Последовательность из 3–4 циклов (проезд 20–30 км после каждой частичной замены). Эффективность ~85-90%.
• Принудительная прокачка под давлением: Использование промывочного аппарата, подключаемого к магистралям охлаждения АКПП. Заменяет до 95% ATF, но требует оборудования и опыта.
• Демонтаж гидротрансформатора: Физический слив жидкости через дренажное отверстие гидротрансформатора (при снятой коробке). Самый эффективный (98-100%), но трудоемкий.

Критические нюансы:

1. Обязательная замена фильтра АКПП и прокладки поддона при любом методе.
2. Контроль уровня ATF только на прогретой коробке (50-60°C) в положении P или N по щупу.
3. Проверка на утечки после замены и адаптация соленоидов через диагностический сканер.

Метод замены	Заменяемый объем (л)	Трудоемкость	Риски
Частичный слив (поддон)	3.0–3.5	Низкая	Неполное обновление ATF
Многократный цикл	6.0–6.8	Средняя	Ошибки при доливе
Принудительная прокачка	6.5–7.2	Высокая	Повреждение уплотнений
Демонтаж ГДТ	7.0–7.5	Очень высокая	Некорректная сборка

Замена фильтра CD4E на оригинал и аналог

Замена фильтра трансмиссионной жидкости в АКПП CD4E – обязательная процедура при каждом обслуживании гидроблока или полной замене масла. Фильтр выполняет критическую функцию очистки рабочей жидкости от продуктов износа фрикционов, металлической стружки и загрязнений, предотвращая засорение каналов гидроплиты и повреждение соленоидов. Несвоевременная замена приводит к падению давления, ошибкам переключения и ускоренному износу узлов коробки.

Доступны два типа фильтров: оригинальные (OEM) от производителя трансмиссии и аналоговые варианты. Оригинальные изделия гарантированно соответствуют спецификациям по пористости фильтрующего материала, пропускной способности и геометрическим размерам. Аналоги различаются по качеству: некоторые сопоставимы с OEM, другие могут иметь меньшую эффективность фильтрации или ненадежное крепление, что влияет на долговечность АКПП.

Критерии выбора и особенности установки

При подборе учитывайте:

• Совместимость: Фильтр должен соответствовать модели CD4E (для Ford Mondeo III, Mazda 6 GG и др.).
• Конструкция: Некоторые аналоги требуют замены уплотнительного кольца отдельно, оригинал обычно поставляется в сборе.
• Качество фильтрующего материала: Оригинал использует многослойный синтетический материал, дешевые аналоги – бумагу с низкой грязеемкостью.

Порядок замены:

1. Слейте ATF через поддон коробки.
2. Демонтируйте поддон, очистите магниты от металлической стружки.
3. Открутите старый фильтр (крепление на 2-3 болта), удалите старую прокладку.
4. Установите новый фильтр с чистым уплотнителем, затяните болты моментом 8-10 Н∙м.
5. Соберите поддон с новой прокладкой, залейте свежую жидкость.

Параметр	Оригинальный фильтр	Качественный аналог
Ресурс	60-80 тыс. км	40-60 тыс. км
Цена	Высокая (от 2500 руб)	Средняя (от 1000 руб)
Риск протечек	Минимальный	Возможен при дефектах уплотнения

Важно: После замены обязательно выполните адаптацию соленоидов через диагностическое оборудование и проверьте уровень ATF на прогретой коробке. Использование несертифицированных аналогов увеличивает риск преждевременного выхода из строя гидроблока, особенно при агрессивной езде или буксировке.

Промывка поддона от металлической стружки

Обязательно слейте трансмиссионную жидкость в чистую ёмкость для анализа количества и характера металлической взвеси. Удалите магнит, тщательно очистите его от частиц щёткой и осмотрите на предмет крупных фрагментов фрикционов или шестерён. Видимые крупные обломки сигнализируют о критическом износе деталей.

Снимите поддон, аккуратно соскребите основной слой шлама пластиковым шпателем. Не используйте металлические инструменты – они оставят царапины, которые будут удерживать новую грязь. Особое внимание уделите углам, зоне вокруг маслозаборника и крепёжным буртикам, где скапливается больше всего отложений.

Этапы промывки

Механическая очистка:

• Обработайте внутренние поверхности аэрозольным очистителем для тормозов или карбюратора
• Продуйте труднодоступные места сжатым воздухом под давлением 6-8 атм
• Повторяйте цикл "нанесение очистителя – продувка" до исчезновения чёрных потёков

Контроль качества:

1. Протрите поддон белой безворсовой салфеткой – не должно оставаться серых следов
2. Проверьте сетку маслоприёмника: при забитых ячейках замените комплект (поддон+сетка)
3. Убедитесь в отсутствии деформации посадочной плоскости (риск протечек)

Критические ошибки:

Ошибка	Последствие
Использование металлической щётки	Микроцарапины → ускоренное накопление шлама
Незамеченные частицы в углах	Закупорка маслоканалов → масляное голодание
Отказ от замены сетки при загрязнении	Падение давления в магистралях → пробуксовка фрикционов

После мойки установите новый фильтр тонкой очистки даже при визуально чистом поддоне – старый фильтр содержит невидимую взвесь. Заполните систему жидкостью JWS 3309 или аналогом, строго соблюдая объём. Первые 500 км регулярно проверяйте цвет ATF на щупе – появление металлического блеска указывает на продолжающийся износ.

Очистка магнитов картера CD4E

Магниты в картере АКПП CD4E расположены на внутренней поверхности поддона и предназначены для улавливания металлических частиц из трансмиссионной жидкости. Их очистка выполняется при каждой замене масла или ремонте коробки передач для предотвращения циркуляции абразивных фрагментов в гидравлической системе.

Накопление металлической стружки на магнитах приводит к снижению эффективности их работы, загрязнению соленоидов и клапанов гидроблока, а также ускоренному износу фрикционных элементов. Регулярное обслуживание магнитов критически важно для предотвращения дорогостоящих поломок.

Порядок очистки

1. Слейте трансмиссионную жидкость через сливное отверстие картера.
2. Демонтируйте поддон коробки передач, открутив крепежные болты по периметру.
3. Извлеките магниты из посадочных гнезд (обычно 2-3 элемента).
4. Очистите поверхности магнитов от металлической стружки с помощью ветоши или пластикового скребка.
5. Промойте магниты в чистой трансмиссионной жидкости или керосине.
6. Осмотрите магниты на предмет сколов и повреждений, при необходимости замените.
7. Установите магниты в гнезда, замените уплотнение поддона и выполните обратную сборку.

Анализ загрязнений: Тип частиц на магнитах указывает на возможные неисправности:

Тип частиц	Возможный источник	Действия
Мелкая "пыль"	Нормальный износ	Плановая замена жидкости
Крупная стружка	Износ шестерён, подшипников	Диагностика механики
Медные фрагменты	Разрушение фрикционов, втулок	Разборка и ревизия пакетов
Резиновая крошка	Износ уплотнений	Замена сальников, колец

Важно: При обнаружении большого количества металлических фрагментов выполните промывку гидроблока и радиатора охлаждения. Используйте только оригинальную жидкостью Mercon V для заливки после очистки.

Периодичность технического обслуживания CD4E

Соблюдение регламентных интервалов обслуживания критично для долговечности коробки CD4E. Пренебрежение сроками замены жидкостей и диагностикой провоцирует ускоренный износ фрикционов, соленоидов и гидроблока, ведущий к дорогостоящему ремонту.

Базовый график ТО определяется пробегом или временем эксплуатации (в зависимости от того, что наступает раньше). Для тяжелых условий (городские пробки, буксировка, экстремальные температуры) интервалы сокращаются на 25-30%.

Рекомендуемые интервалы обслуживания

Процедура	Периодичность	Примечания
Проверка уровня ATF	Каждые 10 000 км	Прогреть АКПП до 50-60°C, двигатель на холостом ходу
Контроль состояния ATF	Каждые 15 000 км	Оценка цвета, запаха, наличия металлической стружки
Замена масляного фильтра	Каждые 60 000 км	Только при полной замене ATF
Полная замена ATF	Каждые 60 000 км или 4 года	Mercon V или аналог (5.8-7.0 л)
Аппаратная диагностика	Каждые 30 000 км	Сканирование ошибок, проверка давления в магистралях
Чистка радиатора охлаждения ATF	Каждые 40 000 км	Удаление грязи, засоров, проверка патрубков

Дополнительные требования:

• После замены ATF выполните адаптацию соленоидов через диагностический сканер
• При обнаружении металлической пудры в поддоне – проведите внеплановую дефектовку гидроблока
• Обслуживание муфты гидротрансформатора – строго по регламенту производителя (в среднем 100 000 км)

Диагностика соленоидов мультиметром

Проверка соленоидов мультиметром включает измерение электрических параметров для выявления отклонений от нормы. Основные проверяемые характеристики – сопротивление обмотки и наличие короткого замыкания или обрыва цепи. Для тестирования требуется снять поддон АКПП и получить доступ к соленоидному блоку.

Перед диагностикой отсоедините электрический разъем соленоида. Установите мультиметр в режим измерения сопротивления (Омы). Используйте техническую документацию CD4E для получения эталонных значений сопротивления конкретных соленоидов – показатели варьируются от 5 до 30 Ом в зависимости от типа (например, EPC, TCC, shift solenoids).

Последовательность проверки

1. Измерение сопротивления: Подключите щупы мультиметра к контактам соленоида. Сравните показания с номиналом:
   • Отклонение ±15% от спецификации – признак неисправности
   • Бесконечное сопротивление (∞) – обрыв обмотки
   • Нулевое сопротивление (0 Ом) – межвитковое замыкание
2. Проверка на КЗ к массе: Переключите мультиметр в режим прозвонки. Одним щупом коснитесь корпуса соленоида, другим – каждого контакта:
   • Звуковой сигнал – короткое замыкание на массу

Тип соленоида CD4E	Норма сопротивления (Ом)	Типовые неисправности
EPC (Line Pressure)	4.5–6.5	Обрыв цепи → скачки давления
TCC (Lockup)	10–15	КЗ → пробуксовка ГДТ
Shift Solenoid A/B	20–30	Обрыв → пропуск переключений

При выявлении несоответствий соленоид подлежит замене. Устанавливайте только оригинальные или сертифицированные аналоги – отклонения в характеристиках вызывают некорректное давление масла и нарушения переключений. После замены обязательна адаптация блокировок через диагностический сканер.

Замер давления в магистралях гидроблока

Замер давления в магистралях гидроблока CD4E – критически важная процедура при диагностике неисправностей АКПП. Она позволяет объективно оценить работоспособность гидравлической системы, выявить утечки, проверить производительность масляного насоса и корректность работы соленоидов управления. Без точных данных о давлении в ключевых каналах дальнейшая диагностика становится предположительной.

Измерения выполняются с помощью манометра высокого давления (до 60 бар), подключенного к специальным контрольным портам (продувочным заглушкам) на корпусе гидроблока или картере трансмиссии. Порты соответствуют основным магистралям: главной линии (line pressure), давлению муфт и тормозов (DR, OD, UD, REV), а также каналу управления регулятором (EPC). Замеры проводятся на разных режимах работы двигателя и коробки передач (холостой ход, нейтраль, драйв, реверс, повышенные обороты).

Интерпретация результатов и типичные проблемы

Отклонения фактического давления от нормы указывают на конкретные неисправности:

• Низкое давление во всех магистралях: Недостаточный уровень ATF, забитый фильтр, износ масляного насоса, внутренние утечки в гидроблоке или картере.
• Низкое давление в одной магистрали: Износ уплотнений поршня соответствующей муфты/тормоза, утечка в линии соленоида, засорение канала или неисправность соленоида.
• Высокое давление во всех магистралях: Неисправность соленоида EPC (Electro-Pressure Control), его цепи управления (обрыв, КЗ) или блока управления TCM, механическое заклинивание регулятора давления.
• Нестабильное давление, пульсации: Завоздушивание системы (аэрация ATF), сильное загрязнение жидкости, повреждение лопастей масляного насоса.

Магистраль (Контрольный порт)	Нормальное давление (кПа), ХХ в "D"	Последствия отклонения
Главная линия (Line Pressure)	350-500	Буксуют фрикционы, толчки, отсутствие передач
Управление EPC	100-200 (зависит от нагрузки)	Жесткие переключения, повышенное общее давление
Муфта переднего хода (UD)	~ Главной линии при включении	Пробуксовка или толчок при старте, отсутствие 1-2-3 передач
Тормоз повышающей передачи (OD)	~ Главной линии при включении	Пробуксовка или удар при переходе на 4 передачу, отсутствие OD
Тормоз заднего хода (REV)	~ Главной линии при включении	Задержка или отсутствие реверса, пробуксовка заднего хода

Для устранения выявленных проблем требуется:

1. При общем низком давлении: проверить и долить ATF, заменить фильтр и жидкость. При отсутствии улучшений – диагностировать насос и гидроблок на предмет износа/утечек.
2. При низком давлении в одной магистрали: проверить/заменить соленоид, обслужить или заменить гидроблок (чистка, замена уплотнений, заслонок). При подозрении на износ поршня муфты – снять и вскрыть картер.
3. При высоком давлении: проверить цепь и сопротивление соленоида EPC, осмотреть его сеточку-фильтр, просканировать TCM на ошибки. При необходимости – заменить соленоид EPC.
4. При нестабильном давлении: заменить ATF и фильтр, проверить герметичность всасывающей магистрали насоса, при повторном завоздушивании – искать подсос воздуха.

Точные значения нормального давления зависят от модели автомобиля и оборотов двигателя. Обязательно сверяйтесь с сервисной литературой для конкретного применения. Замер давления – первый шаг к точной диагностике, позволяющий избежать ненужной замены дорогостоящих узлов.

Симптомы износа фрикционных дисков

Износ фрикционных дисков в АКПП CD4E проявляется через ухудшение сцепления между элементами пакетов сцепления. Это приводит к нарушению передачи крутящего момента и потере эффективности переключения передач. Первые признаки часто возникают при прогретой трансмиссии и повышенных нагрузках.

Характерные проявления прогрессируют постепенно, начиная с единичных случаев и перерастая в постоянную проблему. Игнорирование симптомов усугубляет повреждение других узлов коробки, включая гидроблок и соленоиды.

Ключевые признаки износа

• Пробуксовка при разгоне: Резкий рост оборотов двигателя без пропорционального увеличения скорости, особенно заметный при переключении 1-2 или 2-3.
• Задержки переключений: Длительные паузы (до 3 секунд) при переходе между передачами, сопровождаемые толчком или ударом.
• Самопроизвольное выключение передачи: Неожиданный переход в нейтраль во время движения, чаще на 3-4 скоростях.
• Затрудненное включение задней передачи: Провал или рывок при переключении в режим "R", иногда с громким стуком.
• Посторонние запахи: Появление запаха горелого при пробуксовках из-за перегрева фрикционов.

Симптом	Стадия износа	Дополнительные индикаторы
Легкая пробуксовка	Начальная	Потемнение ATF без металлической стружки
Регулярные толчки	Средняя	Мелкая фрикционная пыль в поддоне
Отказ передач	Критическая	Видимые сколы на дисках, ошибки давления

Важно: Сочетание симптомов с понижением уровня ATF или металлическим шумом указывает на необходимость срочной диагностики. Проверка гидравлического давления в магистралях подтверждает износ фрикционов при отклонении от нормы 4-6 бар на холостом ходу.

Причины толчков и ударов при переключении

Толчки и удары при переключении передач в АКПП CD4E часто связаны с нарушениями давления рабочей жидкости, износом механических компонентов или сбоями в электронной системе управления. Резкие переключения между передачами (особенно с 1 на 2, 2 на 3 или при включении заднего хода) сигнализируют о необходимости срочной диагностики.

Игнорирование симптомов приводит к ускоренному разрушению фрикционных дисков, шестерён планетарных рядов и элементов гидроблока. Определение точной причины требует комплексной проверки параметров работы трансмиссии и анализа кодов ошибок ЭБУ.

Распространённые источники проблемы и методы решения

Причина	Варианты устранения
Низкий уровень / деградация ATF (потеря вязкости, загрязнение продуктами износа)	Замена жидкости и фильтра с промывкой системы Проверка герметичности магистралей и радиатора
Неисправности соленоидов (EPC, Shift Solenoids)	Диагностика сопротивления обмоток мультиметром Чистка или замена заклинивших соленоидов Обновление кабельной проводки при коррозии контактов
Износ фрикционов (деформация дисков, сколы на стальных пластинах)	Разборка АКПП с заменой фрикционных пакетов и проверкой стопорных колец
Загрязнение гидроблока (залипание клапанов, засор каналов)	Ультразвуковая очистка клапанной плиты Шлифовка или замена дефектных клапанов Установка ремкомплекта уплотнений
Проблемы датчиков (TSS, OSS, датчик дросселя)	Замена датчиков при несоответствии показаний эталонным значениям
Механические повреждения (люфт в шлицах, износ подшипников, деформация барабанов)	Полная ревизия КПП с заменой изношенных компонентов и калибровкой зазоров

Проблема с включением задней передачи CD4E

Отсутствие или запоздалое включение задней передачи в АКПП CD4E часто сопровождается пробуксовкой, рывками, ударами при переключении на R, либо полным отсутствием движения назад. Двигатель при этом может глохнуть, а на приборной панели иногда загорается индикатор неисправности трансмиссии (MIL). Проблема обычно проявляется после прогрева коробки или под нагрузкой.

Основные причины связаны с недостаточным давлением в контуре задней передачи, износом фрикционных элементов, засорением гидроблока или неисправностями электроники. Критически важна точная диагностика, так как симптомы могут пересекаться с другими неполадками коробки.

Распространённые причины и методы устранения

Гидравлическая система:

• Низкий уровень ATF или потеря свойств масла – замена жидкости и фильтра с промывкой поддона (использовать только рекомендованные типы ATF).
• Загрязнение/износ соленоида заднего хода (Reverse Servo) – чистка или замена соленоида.
• Износ уплотнений поршня муфты заднего хода – разборка и замена манжет.
• Засорение каналов гидроблока – демонтаж, ультразвуковая очистка плит или замена гидроблока.

Механические неисправности:

• Износ фрикционов заднего хода (Reverse Clutch) – замена пакета фрикционов, стальных дисков, ремонт барабана.
• Поломка пружин демпфера в муфте заднего хода – замена демпферного узла.
• Деформация/прогары стальных дисков – полная переборка пакетов.

Электронные причины:

• Ошибки датчиков (TSS, OSS, MLPS) – диагностика сканером, замена датчиков.
• Короткое замыкание/обрыв в цепи соленоидов – проверка проводки.
• Сбои блока управления TCM – перепрошивка или замена модуля.

Симптом	Вероятная причина	Сложность ремонта
Задержка включения R (>2 сек)	Загрязнение гидроблока, низкое давление	Средняя
Рывок/удар при переключении	Износ фрикционов, поломка демпфера	Высокая
Пробуксовка в R	Проскальзывание муфты, утечки давления	Высокая
Движение вперед при включении R	Механическое заклинивание, сбой TCM	Критическая

Важно: Проблемы с задней передачей CD4E редко устраняются частичным ремонтом. Требуется комплексная диагностика давления (тест манометром на портах гидроблока), анализ ошибок и часто – снятие коробки для дефектовки. Игнорирование неисправности приводит к разрушению фрикционов и блока шестерен.

Пробуксовка на старте и при переключениях

Пробуксовка проявляется как задержка движения при нажатии педали газа, сопровождаемая резким ростом оборотов двигателя без пропорционального увеличения скорости. Наблюдается при трогании с места или в момент переключения передач, особенно заметна при переходе с 1-й на 2-ю или 3-ю передачу.

Длительная эксплуатация с данной проблемой приводит к критическому перегреву трансмиссионной жидкости, ускоренному износу фрикционных дисков и риску полного выхода АКПП из строя. Требует немедленной диагностики для предотвращения катастрофических повреждений.

Основные причины и методы устранения

Причина	Способы устранения
Низкий уровень ATF или использование несоответствующей жидкости	Проверить уровень по меткам на щупе (двигатель прогрет, селектор в "P"). Долить или полностью заменить жидкость на рекомендованную спецификацию MERCON® V
Износ фрикционных дисков муфты переднего хода (Forward Clutch)	Разборка АКПП, замена фрикционов и стальных дисков, восстановление работоспособности поршня муфты
Неисправность соленоидов (EPC, Shift Solenoids)	Диагностика сопротивления обмоток, замена дефектных соленоидов, чистка гидроблока от загрязнений
Утечки давления в контурах управления из-за износа уплотнений	Замена манжет и уплотнительных колец поршней муфт, шлифовка задиров на поверхностях валов
Загрязнение фильтра или потеря производительности маслонасоса	Замена фильтра АКПП, проверка давления в магистралях (норма: 10-20 бар на холостом ходу)
Дефект гидротрансформатора (износ муфты блокировки, обгонной муфты)	Замена или восстановление гидротрансформатора (бублика)

Диагностика обязательно включает компьютерное сканирование на коды ошибок (P0730, P0741, P1744) и тест давления в магистралях. При отсутствии явных дефектов в электронике и соленоидах – провести пневмотест поршней муфт для выявления утечек.

1. Порядок действий при ремонте:
   • Замер давления в контурах управления
   • Анализ состояния ATF и проверка уровня
   • Дефектовка гидроблока и соленоидов
   • Разборка АКПП с оценкой износа фрикционных пакетов

Уход в аварийный режим: ошибки 3-4 передачи

Аварийный режим активируется при критических сбоях в работе 3-4 передачи АКПП CD4E, что сопровождается фиксацией кодов неисправностей (P0733/P0734) в памяти ЭБУ. Трансмиссия блокируется на 3-й скорости, отключается гидротрансформатор и функция OD, ограничиваются обороты двигателя для предотвращения дальнейших повреждений.

Основные симптомы включают: отсутствие переключения на 4-ю передачу, жесткие удары при попытке переключения, «провалы» тяги на высоких скоростях, мигание индикатора OD OFF или Check Engine. Проблема требует немедленной диагностики, так как эксплуатация в аварийном режиме усугубляет износ узлов.

Распространенные причины и способы устранения

Ключевые факторы, провоцирующие ошибки:

• Износ фрикционов OD-бандажа: Проскальзывание ленты 3-4 передачи из-за истончения накладок или деформации.
• Некорректное давление в магистрали: Засорение соленоида OD, износ регулятора давления, утечки в гидроблоке.
• Механические повреждения: Деформация штока поршня OD-сервопривода, износ втулок вала.
• Электрические неисправности: Обрыв/КЗ проводки к соленоидам, окисление контактов ЭБУ.

Варианты ремонта:

1. Замена фрикционной ленты OD и поршня сервопривода с очисткой каналов гидроплиты.
2. Тестирование и замена соленоидов 3-4 передачи (SSA, SSD), регулятора давления.
3. Восстановление геометрии валов, установка ремонтных втулок, шлифовка барабанов.
4. Проверка цепей управления: сопротивление соленоидов (20-30 Ом), целостность разъемов ЭБУ.

Код ошибки	Значение	Приоритетные действия
P0733	Сбой включения 3-й передачи	Диагностика соленоида SSA, замер давления в контуре
P0734	Сбой включения 4-й передачи	Проверка соленоида SSD, износ OD-бандажа

После ремонта обязательна адаптация соленоидов через диагностический сканер и замена трансмиссионной жидкости с фильтром. При повторном возникновении ошибок рекомендуется углубленная дефектовка гидроблока и проверка производительности масляного насоса.

Утечки ATF: сальники, прокладки и места трещин

Утечки трансмиссионной жидкости (ATF) в CD4E – частая проблема, приводящая к падению уровня масла, перегреву, буксованию фрикционов и ускоренному износу компонентов. Основными источниками утечек становятся изношенные уплотнительные элементы и механические повреждения корпусных деталей.

Своевременное выявление места протечки критически важно для предотвращения серьезных поломок. Диагностика требует тщательного осмотра характерных зон после очистки агрегата, часто с использованием специальных УФ-добавок в ATF для точной локализации.

Типичные места утечек и методы устранения

Сальники и уплотнители:

• Сальник первичного вала (входного вала КПП): Износ приводит к подтеканию ATF у места соединения с двигателем. Требует демонтажа коробки или двигателя для замены.
• Сальники приводов (полуосей): Проявляются потеками масла из внутренних ШРУСов на колесах. Замена без снятия коробки возможна, но трудоемка.
• Сальник штока переключения передач: Небольшая утечка в районе рычага селектора. Замена обычно доступна без демонтажа АКПП.
• Уплотнительное кольцо датчика скорости: Расположено на корпусе дифференциала. Проявляется потеками снизу коробки в районе привода.

Прокладки и фланцы:

• Прокладка поддона: Самая частая причина. Старая прокладка дубеет, болты ослабевают. Требуется снятие, очистка посадочных плоскостей, замена прокладки (часто с герметиком).
• Прокладка масляного фильтра (внутри поддона): Может течь после некачественной замены или из-за дефекта. Необходим повторный съем поддона.
• Прокладка гидроблока (клапанной плиты): Утечка между корпусом коробки и гидроблоком. Замена требует снятия поддона и гидроплиты, тщательной очистки.
• Фланец приводов (полуосей): Уплотнительные кольца на фланцах внутри картера. Замена требует разборки (часто при ремонте дифференциала).

Места трещин и механических повреждений:

• Алюминиевый поддон: Трещины от ударов или коррозии. Требует замены или аргонной сварки.
• Радиатор охлаждения ATF (встроенный в основной радиатор): Коррозия трубок или пластиковых бачков. Проявляется смешиванием ATF и антифриза или потеками в передней части авто.
• Швы корпуса АКПП: Крайне редко, но возможны из-за перегрева или дефекта литья. Ремонт сложен, часто требует замены корпуса или коробки в сборе.
• Трубки магистралей охладителя ATF: Коррозия металлических трубок или повреждение резиновых/пластиковых шлангов, фитингов.

Критичные последствия и действия:

Симптом / Место утечки	Риск	Необходимое действие
Сильная течь из сальника первичного вала	Быстрая потеря ATF, задиры валов и втулок	Немедленная остановка, эвакуация, замена сальника
Протечка гидроблока или его прокладки	Падение давления в магистралях, некорректная работа фрикционов	Снятие, диагностика гидроблока, замена прокладки/уплотнений
Повреждение радиатора ATF	Смешивание ATF с антифризом, разрушение гидроблока и фрикционов	Замена радиатора или теплообменника, полная промывка систем

Важно: Используйте только рекомендованную спецификацию ATF (обычно Mercon V). Негерметичность системы часто вызвана повышенным давлением из-за неисправностей (забитый радиатор, неработающая система вентиляции картера АКПП), которые нужно устранять параллельно с ремонтом утечки.

Перегрев трансмиссии и его последствия

Перегрев рабочей жидкости в CD4E – критическое состояние, возникающее при превышении температуры 120°C. Нормальный диапазон составляет 70-95°C. При перегреве резко снижаются смазывающие и теплоотводящие свойства ATF, что провоцирует цепную реакцию повреждений внутренних компонентов коробки передач.

Длительное воздействие высоких температур вызывает термическую деформацию деталей, коксование жидкости и ускоренный износ фрикционных материалов. Это приводит к потере передачи крутящего момента, задирам на поверхностях и полному выходу АКПП из строя без возможности восстановления.

Основные причины перегрева

• Низкий уровень ATF или использование некондиционной жидкости
• Загрязнение радиатора охлаждения АКПП (внешнее – пыль/пух, внутреннее – отложения)
• Неисправность термостата или помпы системы охлаждения двигателя
• Пробуксовка фрикционов из-за износа или низкого давления в магистралях
• Экстремальные нагрузки: буксировка, длительная езда в гору, агрессивный стиль вождения

Типичные последствия перегрева:

Узел АКПП	Вид повреждений
Фрикционные диски	Выгорание накладок, коробление металлических дисков
ATF	Окисление, потеря вязкости, образование шлама
Гидроблок	Заклинивание клапанов, закоксовывание каналов
Подшипники/втулки	Оплавление, задиры валов из-за масляного голодания
Уплотнения	Деформация сальников, течи жидкости

Профилактика и устранение:

1. Контроль уровня ATF на прогретой коробке каждые 5 000 км
2. Замена жидкости и фильтра каждые 60 000 км (с промывкой радиатора)
3. Установка дополнительного внешнего радиатора охлаждения
4. Диагностика соленоидов и давления в магистралях при первых признаках пробуксовки
5. Очистка дроссельных заслонок для корректной работы kick-down

Посторонние шумы (гул, визг) при работе

Гул, вой или визг в АКПП CD4E часто связаны с проблемами в гидравлической системе или износом подшипников. Шум может меняться в зависимости от режима работы (нейтраль, движение, определенная передача) и оборотов двигателя, что помогает локализовать источник.

Важно определить момент возникновения звука: при переключении передач, только на холодную, под нагрузкой или постоянно. Это сужает круг возможных причин и исключает посторонние шумы от двигателя, генератора или помпы.

Распространенные причины и методы устранения

1. Низкий уровень или качество масла:

• Проверить уровень ATF щупом на прогретой коробке (двигатель работает, селектор в "P").
• Оценить состояние масла: запах гари, темный цвет, металлическая стружка указывают на необходимость замены.
• Устранение: Долить или заменить ATF на рекомендованное (обычно Mercon V), используя метод частичного обмена (полная замена требует промывки и рискует засорить гидроблок).

2. Износ подшипников:

• Первичного вала/турбинного колеса ГДТ: Гул, усиливающийся с оборотами, даже в "N" или "P".
• Дифференциала или выходного вала: Вой/визг преимущественно при движении, меняется с нагрузкой.
• Устранение: Требуется разборка АКПП, диагностика состояния подшипников, замена поврежденных. Часто сопровождается заменой сальников и уплотнений.

3. Проблемы масляного насоса:

• Износ шестерен или корпуса насоса приводит к гулу/вою из-за кавитации или падения давления.
• Звук обычно постоянный, зависит от оборотов двигателя.
• Устранение: Замена масляного насоса или восстановление его геометрии (шлифовка корпуса) при сборке АКПП.

4. Забитый масляный фильтр:

• Недостаточное поступление масла вызывает кавитацию в насосе (характерный вой/визг) и падение давления.
• Устранение: Замена фильтра в поддоне АКПП вместе с маслом. Фильтр меняется только при снятии поддона.

5. Износ шлицов или ступиц:

• Люфт или повреждение шлицевого соединения турбинного колеса ГДТ с первичным валом, шестерен планетарных рядов.
• Проявляется металлическим лязгом или вибрацией, переходящей в гул.
• Устранение: Замена изношенных компонентов при капитальном ремонте коробки.

Симптом / Условие проявления	Вероятная причина
Гул только при движении, усиливается в поворотах	Износ подшипников дифференциала
Вой в "P"/"N", меняется с оборотами двигателя	Подшипник первичного вала, масляный насос, низкий уровень ATF
Визг при переключении передач	Проскальзывание фрикционов (часто из-за низкого давления), забитый фильтр
Шум пропадает после прогрева	Загустевшее/некондиционное ATF, начальная стадия износа подшипников

Критично: Продолжительная эксплуатация с посторонними шумами ускоряет разрушение АКПП. При появлении гула/визга немедленно проверьте уровень и состояние ATF. Если замена масла/фильтра не помогла – необходима углубленная диагностика у специалиста по АКПП для точного определения источника звука перед разборкой.

Задержки при переключении на Drive/Reverse

Задержки при включении режимов Drive (D) или Reverse (R) после перемещения селектора указывают на проблемы с созданием рабочего давления в гидравлической системе либо износ компонентов. Типичные симптомы проявляются паузой 2-5 секунд перед началом движения, рывками или пробуксовкой.

Основные причины связаны с недостаточным давлением ATF, износом фрикционов, засорением каналов или неисправностями электронных компонентов. Игнорирование симптомов ведет к ускоренному износу пакетов сцепления и полному отказу трансмиссии.

Распространенные причины и методы диагностики

• Низкий уровень ATF: Проверить щуп на прогретой АКПП при работающем двигателе.
• Деградация жидкости: Анализ цвета и запаха (почернение, горелый запах).
• Забитый фильтр: Замер давления масляного насоса (норма: 8-12 бар на холостом ходу).
• Неисправность соленоидов: Диагностика мультиметром (сопротивление EPC-соленоида: 4.5-6.5 Ом).
• Износ фрикционов Reverse/Direct: Проверка металлической стружки на магните поддона.

Неисправность	Способ устранения	Сложность
Утечки ATF	Замена сальников, уплотнительных колец	Средняя
Загрязнение гидроблока	Промывка клапанов, замена фильтров-сеток	Высокая
Износ масляного насоса	Замена шестерен или полная замена насоса	Высокая
Калибровка соленоидов	Адаптация через сканер, замена при износе	Средняя

Критичные случаи требуют разборки АКПП: При обнаружении металлической пыли или деформации стальных дисков необходима замена пакетов сцепления и шлифовка барабанов. Обязательна ультразвуковая очистка гидроблока и калибровка соленоидов после сборки.

Профилактика: Замена ATF и фильтра каждые 60 000 км, использование жидкостей типа Mercon V, контроль состояния радиатора охлаждения. При первых признаках задержек – немедленная компьютерная диагностика для считывания кодов ошибок (P07xx).

Ошибки TCM по скоростным датчикам

Неисправности датчиков скорости вращения валов (TSS и OSS) приводят к некорректной работе трансмиссии CD4E. Модуль TCM фиксирует ошибки при обрывах цепи, коротких замыканиях или несоответствии сигналов заданным параметрам. Это провоцирует жесткие переключения, блокировку передач или аварийный режим.

Основные коды связаны с датчиком входной скорости (TSS, код P0715) и выходной скорости (OSS, код P0720). Их игнорирование вызывает ускоренный износ фрикционов, гидроблока и планетарных механизмов. Диагностика требует проверки сопротивления датчиков, целостности проводки и состояния разъемов.

Диагностика и устранение распространенных ошибок

Код ошибки	Датчик	Возможные причины	Методы устранения
P0715	TSS (входной вал)	Обрыв/КЗ проводов датчика Окисление контактов разъема Механическое повреждение ротора Неправильный зазор (>1.5 мм)	Проверить сопротивление датчика (200-400 Ом) Протестировать цепь на обрыв/КЗ мультиметром Очистить разъемы контактным очистителем Отрегулировать зазор (0.5-1.5 мм)
P0720	OSS (выходной вал)	Загрязнение магнитного сердечника Повреждение зубьев импульсного колеса Внутреннее замыкание в датчике Перетертая проводка у корпуса АКПП	Очистить торец датчика от металлической стружки Визуально проверить целостность импульсного кольца Заменить датчик при отклонении сопротивления Проложить жгут проводов вдали от подвижных частей

При сохранении ошибок после замены датчиков выполните калибровку адаптаций TCM через диагностическое ПО. Проверьте состояние разъемов модуля управления – попадание ATF вызывает коррозию контактов. В редких случаях требуется замена гидроблока из-за повреждения каналов соленоидов.

Remedy: замена жидкости и фильтра при первых симптомах

Своевременная замена трансмиссионной жидкости и фильтра в АКПП CD4E при появлении начальных признаков неисправностей предотвращает катастрофические повреждения узлов коробки. Грязная жидкость теряет смазывающие и теплоотводящие свойства, а забитый фильтр ограничивает давление в гидравлической системе, вызывая пробуксовки фрикционов и износ соленоидов.

Промедление с обслуживанием приводит к накоплению металлической стружки в гидроблоке, задирам на валах и разрушению фрикционных дисков. Это влечёт дорогостоящий ремонт или замену агрегата, тогда как профилактическая замена жидкости и фильтра сохраняет ресурс CD4E при минимальных затратах.

Ключевые этапы процедуры замены

1. Слив старой жидкости: Открутите пробку сливного отверстия поддона АКПП после прогрева коробки до рабочей температуры. Соберите отработанную жидкость для утилизации.
2. Демонтаж поддона: После полного слива снимите крепёжные болты поддона. Осторожно отделите поддон от корпуса, избегая деформации прокладки.
3. Замена фильтра: Отсоедините старый фильтр (крепление на защёлках или болтах). Установите новый оригинальный фильтр Ford/Mazda, обеспечив плотную посадку уплотнителя.
4. Чистка магнитов и поддона: Удалите металлическую пыль с магнитов поддона. Промойте поддон растворителем и просушите.
5. Монтаж поддона: Установите новую прокладку или герметик. Равномерно затяните болты крест-накрест с моментом 8-12 Н∙м.
6. Заливка жидкости: Используйте только спецификации Mercon V или Type F. Заливайте через щуповую трубку до нижней отметки «Cold» на щупе. Прогрейте коробку, циклически переключая режимы P-R-N-D с задержкой 10 сек. Долейте жидкость до середины зоны «Hot».

Параметр	Требование
Тип жидкости	Mercon V, Type F
Объём при замене	3.5-4.5 л
Периодичность	Каждые 60 000 км
Критичный уровень загрязнения	Запах гари, тёмно-коричневый цвет

Важные нюансы:

• При наличии металлической стружки в поддоне обязательна диагностика гидроблока
• Не используйте универсальные жидкости – только допуски Ford WSS-M2C202-B
• Контролируйте уровень строго на прогретой АКПП (70-80°C)

Flashing: адаптация CD4E через OBD-II после ремонта

Процедура Flashing (перепрошивка) контроллера АКПП CD4E через диагностический разъем OBD-II является критически важным этапом после любого серьезного ремонта трансмиссии, замены блока управления или гидроблока. Она не является простой адаптацией или обучением, а представляет собой запись в EEPROM контроллера АКПП нового программного обеспечения или калибровочных данных, специфичных для данной модели автомобиля и конфигурации трансмиссии.

Целью flashing является полный сброс всех предыдущих адаптаций и установка заводских базовых параметров управления. Без этой процедуры контроллер АКПП будет продолжать оперировать устаревшими или неверными данными, что неизбежно приведет к некорректной работе трансмиссии (резким переключениям, пробуксовкам, ошибкам) даже после качественного механического ремонта. Необходимость flashing определяется характером проведенных работ и часто является обязательным требованием производителя.

Процедура проведения Flashing и последующей адаптации

Необходимые условия и подготовка:

• Специализированное ПО и оборудование: Требуется совместимый сканер (например, IDS/FDRS для Ford, Mazda; VCM, VCM II с соответствующим ПО; или профессиональные мультимарочные сканеры высокого уровня типа Launch, Autel, Snap-On с поддержкой функций программирования для конкретной модели).
• Надежный источник питания: Подключите зарядное устройство к АКБ, обеспечивающее стабильное напряжение не менее 13.0 В во избежание прерывания процесса и выхода контроллера из строя.
• Состояние АКПП: Уровень ATF должен быть строго по метке HOT на щупе после прогрева трансмиссии до рабочей температуры (60-80°C). Отсутствие механических неисправностей и утечек жидкости.
• Корректная версия ПО: Убедитесь, что используемое для перепрошивки программное обеспечение (калибровочный файл) точно соответствует модели, году выпуска, двигателю и VIN автомобиля.

Последовательность действий:

1. Подготовка: Прогреть двигатель и АКПП до рабочей температуры. Подключить сканер и зарядное устройство. Убедиться в отсутствии активных критических ошибок двигателя или других систем.
2. Инициация процесса: Через меню диагностического ПО выбрать функцию программирования (Programming) или модуля АКПП (PCM/TCM), затем выбрать операцию "Flash" или "Reprogram Module". Сканер запросит указать путь к необходимому калибровочному файлу (*.ab, *.vbf, *.cal).
3. Запись ПО: После подтверждения и проверки версий сканер начнет процесс записи данных в EEPROM контроллера АКПП. Абсолютно запрещено: выключать зажигание, отсоединять сканер или воздействовать на педали во время этого этапа (10-20 минут). Строго следуйте инструкциям на экране сканера.
4. Проверка и сброс адаптаций: После успешной записи сканер обычно автоматически предложит выполнить сброс (reset) или очистку (clear) таблиц адаптаций контроллера АКПП к заводским настройкам. Подтвердите эту операцию.
5. Обучение (Self-Learn / Quick Learn): Хотя Flashing записывает базовые параметры, для оптимальной работы требуется процедура обучения. Ее суть – дать контроллеру АКПП возможность "запомнить" индивидуальные характеристики отремонтированной трансмиссии и износа фрикционов. Это достигается строго определенными действиями во время тест-драйва.

Процедура обучения (Self-Learn) после Flashing:

Этап	Действие водителя	Цель
Прогрев	Движение 5-10 мин, поддержание скорости ~50 км/ч	Довести ATF до рабочей температуры (~60-80°C)
1-2 / 2-1	Полная остановка. Медленный разгон, педаль акселератора на 10-15%	Обучение переключений 1-2 и 2-1
2-3 / 3-2	Разгон до ~55 км/ч (3я передача). Плавный сброс газа до 0%	Обучение переключений 2-3 и 3-2
3-4 / 4-3	Разгон до ~70 км/ч (4я передача). Плавный сброс газа до 0%	Обучение переключений 3-4 и 4-3
Блокировка ГДТ	Движение 70-80 км/ч на 4й передаче, педаль газа ~25-30%	Обучение включения/выключения блокировки гидротрансформатора
Завершение	Повтор циклов, остановка, выключение зажигания на 1-2 мин	Сохранение адаптаций

Возможные проблемы после Flashing:

• Ошибки программирования: Прерывание процесса, неверный файл, низкое напряжение. Требуется повторная попытка с гарантированно стабильным питанием и правильным ПО.
• Некорректная работа АКПП: Резкие переключения, удары, отсутствие некоторых передач после успешного Flashing и обучения обычно указывают на не устраненную механическую проблему, ошибку при сборке или неисправность нового/отремонтированного компонента (гидроблок, соленоиды).
• Не сохраняются адаптации: Контроллер может "забывать" адаптации из-за внутренней неисправности, проблем с питанием или некачественного ремонта.

Ключевое значение: Flashing через OBD-II – это не просто рекомендация, а обязательная технологическая операция после ремонта CD4E, затрагивающего электронное управление. Без корректного выполнения этой процедуры с использованием правильного оборудования и ПО невозможно добиться правильной и долговременной работы отремонтированной автоматической трансмиссии. Последующее обучение (Self-Learn) позволяет оптимизировать работу под конкретный экземпляр АКПП.

Модернизация соленоидов (TSB Ford)

Производитель выпустил технический бюллетень (TSB), предписывающий замену оригинальных соленоидов управления давлением (EPC) и переключения (Shift Solenoids) на модернизированные версии в трансмиссиях CD4E. Основная причина – высокий процент отказов старых компонентов, ведущих к некорректным переключениям, пробуксовкам фрикционов, ошибкам P0741, P0750-P0758, P0760-P0763 и преждевременному выходу АКПП из строя.

Модернизированные соленоиды получили изменения в конструкции катушек, уплотнений и фильтрующих сеток для повышения надежности и устойчивости к загрязнениям. Особое внимание уделено соленоиду EPC (Electronic Pressure Control), так как его нестабильная работа напрямую влияет на общее давление в магистрали и износ пакетов фрикционов.

Ключевые аспекты модернизации

Заменяемые компоненты по TSB:

• EPC-соленоид (код Ford: 9F491, 7T4Z-7G383-AB) – главный регулятор давления
• Соленоиды переключения передач (SSA, SSB, SSC, SSD) – коды Ford: 8F9Z-7G383-A (часто комплект 4F9Z-7G383-CA)
• Фильтр соленоидного блока (внутренний мелкоячеистый)

Процедура выполнения работ:

1. Слив трансмиссионной жидкости и демонтаж поддона АКПП
2. Отсоединение электрического разъема и крепежных болтов соленоидного блока
3. Извлечение старого блока соленоидов с фитингом EPC
4. Установка нового блока с модернизированными соленоидами и фильтром
5. Замена уплотнителей, сборка, заливка свежей жидкости типа Mercon V
6. Адаптация давления через сканер (сброс адаптаций, калибровка EPC)

Ожидаемые результаты:

Проблема до модернизации	Эффект после замены
Рывки, удары при переключении	Плавные переходы между передачами
Затяжное переключение, "проскальзывание"	Четкое срабатывание фрикционов
Потеря передачи, переход в аварийный режим	Стабильная работа всех диапазонов
Плавающие обороты, повышенный износ	Оптимальное давление в магистрали

Важные замечания: Модернизация эффективна только при отсутствии механических повреждений в АКПП (изношенные фрикционы, дефектные гидроблоки). Обязательна промывка системы охлаждения трансмиссии и замена внешнего фильтра. Использование неоригинальных соленоидов или жидкостей, не соответствующих спецификации Mercon V, сводит на нет эффект от TSB.

Демонтаж и чистка гидроблока CD4E

Перед началом демонтажа гидроблока убедитесь в наличии необходимых инструментов: набор торцевых головок (включая TORX), чистая ветошь, пластиковые емкости для мелких деталей и растворитель (рекомендуется очиститель тормозов или керосин). Обязательно слейте рабочую жидкость из АКПП через сливную пробку или отсоединение патрубка охладителя. Отсоедините электрические разъемы соленоидов и датчиков, аккуратно отжав фиксаторы.

Демонтируйте поддон АКПП, открутив крепежные болты по периметру. После снятия поддона визуально осмотрите гидроблок – он закреплен вертикально на внутренней стенке картера. Последовательно открутите все болты крепления блока, включая центральные (могут отличаться длиной). Фиксируйте расположение каждого болта на схеме или фото. Аккуратно снимите гидроблок, избегая деформации прилипающих клапанов и прокладок.

Разборка и очистка компонентов

Разместите гидроблок на чистой поверхности платой соленоидов вверх. Открутите винты крепления соленоидной платы, запоминая их позиции. Снимите плату, отсоединив тонкие фильтры-сеточки (при их наличии). Извлеките соленоиды, аккуратно поддевая отверткой – не повредите уплотнительные кольца.

1. Разборка клапанного блока:
   • Снимите крышки клапанов, открутив болты крепления
   • Достаньте пружины и клапаны, раскладывая их строго по группам
   • Извлеките шариковые и стопорные клапаны из каналов
2. Чистка деталей:
   • Промойте корпус гидроблока и все металлические компоненты растворителем
   • Прочистите каналы и отверстия сжатым воздухом
   • Пропитайте ветошь растворителем и протрите соленоиды (без погружения)
   • Осмотрите сеточки – при деформации или засоре замените

Сборка выполняется в обратной последовательности: установите клапаны и пружины точно по местам согласно схеме. Нанесите трансмиссионную жидкость на все уплотнительные кольца соленоидов перед монтажом. Затягивайте болты крест-накрест с моментом 8-10 Нм. Обязательно замените прокладку поддона и фильтр АТФ.

Компонент	Критерий проверки	Действие при несоответствии
Уплотнительные кольца соленоидов	Отсутствие трещин, потертостей, остаточной деформации	Полная замена комплекта
Шариковые клапаны	Гладкая поверхность без задиров, свободное перемещение в седле	Замена клапана и седла (при наличии дефектов)
Пружины	Равномерная длина витков, отсутствие коррозии	Замена на аналогичные по характеристикам

После установки гидроблока долейте свежую жидкость ATF типа Mercon V. Проверьте уровень на прогретой АКПП через сервисное отверстие. Выполните адаптацию соленоидов через диагностическое оборудование (сброс адаптаций и калибровку давления). Проверьте работу передач на всех режимах, включая кик-даун.

Замена фрикционных пакетов: нюансы сборки

Перед установкой новых фрикционов тщательно очистите все каналы гидроблока, соленоиды и корпус клапанов от остатков стёршейся керамики и металлической пыли. Используйте только рекомендованные производителем промывочные жидкости и сжатый воздух для продувки магистралей. Категорически запрещено применять агрессивные растворители или ветошь, оставляющую волокна.

Каждый фрикционный диск перед монтажом должен пройти процедуру замачивания в трансмиссионной жидкости минимум 30 минут. Игнорирование этого этапа приведёт к мгновенному сгоранию накладок при первом запуске из-за сухого трения. Контролируйте ориентацию стальных дисков согласно заводской разметке – перевёрнутая установка блокирует масляные каналы.

Критические моменты сборки

• Точная регулировка зазоров: Используйте калиброванные щупы для каждого пакета. Допустимый зазор:

  Передний пакет	0.5–0.8 мм
  Прямой пакет	0.7–1.1 мм
  Задний пакет	0.4–0.6 мм

  Превышение требует установки селективных шайб.

• Правильная установка демпферных пружин: Внимательно сверьте расположение пружинных сегментов в корзинах сёрвоприводов. Перекос даже на 5° вызывает вибрацию и преждевременный износ.
• Контроль состояния стопорных колец: Обязательно замените все стопорные кольца новыми, используя специнструмент для запрессовки. Ослабленное кольцо – причина выброса пакета под нагрузкой.

После сборки обязательно выполните адаптацию соленоидов через диагностическое оборудование (например, IDS/FDRS). Проверка давления в магистралях на всех передачах перед установкой АКПП на автомобиль – обязательный этап. Первый запуск производите только после заполнения системы 4-5 литрами жидкости и цикла прогрева в режиме ручного переключения.

Калибровка тросика дросселя и тяги управления

Корректная настройка тросика дроссельной заслонки и тяги управления критична для синхронизации работы двигателя и АКПП CD4E. Неправильная калибровка провоцирует некорректное давление в магистралях, запоздалые или резкие переключения передач, преждевременный износ фрикционов.

Процедура требует точного соблюдения регламента производителя. Перед началом убедитесь в исправности тросика (отсутствие заеданий, обрывов нитей) и целостности тяги управления. Двигатель должен быть прогрет до рабочей температуры, дроссельная заслонка – чистой.

Порядок регулировки тросика дросселя

1. Ослабьте контргайку регулировочной муфты на наконечнике тросика возле дроссельного узла.
2. Полностью отпустите педаль газа. Убедитесь, что заслонка закрыта (проверьте через инспекционное отверстие или сканером).
3. Потяните тросик рукой до устранения слабины, затем проверните регулировочную муфту на 1-1.5 оборота для создания минимального натяга.
4. Зафиксируйте муфту контргайкой. Проверьте ход педали: должен быть плавным, без заеданий.

Калибровка тяги управления АКПП

• Переведите селектор в положение «P», запустите двигатель.
• Отсоедините тягу от рычага на корпусе КПП. Ослабьте стопорную гайку на регулировочной вилке тяги.
• Переведите рычаг ручного управления на АКПП до упора в положение, соответствующее «D» (используйте щуп или специнструмент для фиксации).
• Плавно перемещайте регулировочную вилку тяги до совпадения отверстия на рычаге КПП с отверстием на тяге. Зафиксируйте соединение пальцем.
• Затяните стопорную гайку на вилке, не допуская смещения. Проверьте работу селектора во всех положениях.

Контрольные параметры после калибровки

Параметр	Нормальное значение
Давление в магистрали (RPM 2000-2500)	3.5-4.8 Бар (зависит от модели)
Момент переключения 1-2 при 30% открытии дросселя	25-35 км/ч
Задержка переключения при плавном разгоне	Менее 1.5 сек

Важно: После регулировки выполните адаптацию АКПП через диагностическое оборудование (сброс адаптаций, обучение точкам переключения). Проведите тестовую поездку с контролем давления и поведения трансмиссии.

Регенерация или замена гидротрансформатора

Регенерация гидротрансформатора CD4E подразумевает его полную разборку, дефектовку, замену изношенных компонентов и восстановление работоспособности. Этот процесс включает замену уплотнений, сальников, фрикционных накладок блокировки, а также проточку или замену сварного корпуса при критическом биении или повреждении посадочных поверхностей. Обязательной процедурой является промывка внутренних каналов и удаление продуктов износа.

Замена гидротрансформатора выполняется при невозможности восстановления (например, при деформации корпуса, разрушении лопаток, глубоком износе опорных подшипников) или экономической нецелесообразности ремонта. Устанавливается новый или восстановленный агрегат от проверенного производителя. Ключевое внимание уделяется совместимости модели гидротрансформатора с конкретной модификацией CD4E и качеству балансировки.

Критерии выбора между регенерацией и заменой:

• Экономика: Регенерация дешевле новой детали, но требует точной диагностики остаточного ресурса компонентов.
• Состояние узла: Трещины корпуса, разрушение турбины/насоса или износ опорных шеек – прямые показания к замене.
• Доступность: Отсутствие качественных ремкомплектов или специализированного оборудования делает замену единственным вариантом.

Особенности после ремонта/замены:

1. Обязательная замена трансмиссионной жидкости и фильтра АКПП.
2. Промывка системы охлаждения трансмиссии для удаления остатков загрязнений.
3. Адаптация блока управления АКПП (обучение параметрам блокировки) после установки гидротрансформатора.
4. Контроль уровня жидкости и отсутствия течей в первые 500-1000 км пробега.

Типичные ошибки	Последствия	Решение
Некачественная балансировка	Вибрации, разрушение подшипников, утечки	Повторная балансировка на стенде или замена
Неправильная установка уплотнений	Утечки ATF, падение давления	Переборка с заменой сальников
Использование несовместимой модели ГДТ	Ошибки АКПП (P0740, P1744), пробуксовки	Установка гидротрансформатора с правильным каталожным номером

Устранение течи через сальник дифференциала

Течь трансмиссионной жидкости через сальник дифференциала АКПП CD4E приводит к падению уровня масла, ускоренному износу шестерён и подшипников. Основные причины – естественное старение резины, повреждение кромки уплотнения или деформация посадочного места.

Перед заменой сальника дифференциала (Ford: часть № F57Z-7B226-AA) выполните диагностику: исключите течи через прокладку картера, датчики скорости или щуп уровня. Убедитесь в отсутствии задиров на приводном валу и биения подшипников дифференциала.

Процедура замены сальника

Для работы потребуется демонтаж правого приводного вала и фланца дифференциала. Последовательность действий:

1. Слейте трансмиссионную жидкость (объём: ~4.2 л)
2. Снимите правое переднее колесо и защиту двигателя
3. Отсоедините ШРУС привода от ступицы
4. Выдавите старый сальник съёмником или отверткой через деревянный проставчик
5. Очистите посадочное место от грязи и остатков масла
6. Смажьте густой смазкой кромку нового сальника
7. Запрессуйте сальник оправкой равномерно до упора
8. Нанесите герметик на фланец дифференциала (Ford WSS-M4G323-A5)
9. Установите приводной вал, заполните АКПП свежей жидкостью Mercon V

Компонент	Требования
Уплотнитель	Термостойкий (до 150°C)
Момент затяжки гайки фланца	180-220 Н·м
Проверка после ремонта	Контроль уровня на прогретой АКПП

При повторной течи проверьте биение фланца индикатором (допуск: ≤0.1 мм). Превышение указывает на износ подшипника дифференциала, требующий разборки редуктора. Использование неоригинальных сальников часто приводит к рецидиву течи через 5-7 тыс. км.

Прошивка обновлений TCM для CD4E

Обновление программного обеспечения блока управления трансмиссией (TCM) является критической процедурой для устранения заводских недочетов и улучшения характеристик АКПП CD4E. Производители периодически выпускают корректирующие прошивки, адресующие распространенные проблемы с переключением передач, износом фрикционов и адаптацией.

Процедура требует специализированного оборудования (диагностические сканеры с поддержкой перепрошивки, например, IDS/FDRS, VCM II) и стабильного источника питания. Несоблюдение протокола или прерывание процесса приводит к необратимым сбоям в работе TCM, требующим замены модуля.

Ключевые аспекты процедуры

Цели обновления:

• Устранение ошибок переключения (рывки, пинки, задержки)
• Оптимизация логики работы соленоидов и давления линии
• Корректировка адаптивных таблиц износа фрикционов
• Исправление багов в алгоритмах диагностики

Этапы перепрошивки:

1. Подключение сканера к OBD-II и электросети с током >70А
2. Считывание текущей версии ПО и VIN автомобиля
3. Загрузка актуальной прошивки с сервера производителя
4. Верификация контрольных сумм файла
5. Бесперебойная передача данных в TCM (10-25 минут)
6. Автоматическая калибровка параметров после перезагрузки

Распространенные проблемы после обновления:

Симптом	Возможная причина	Решение
Потеря связи с TCM	Сбой при записи прошивки	Повторная попытка перепрошивки, замена модуля
Некорректные переключения	Несовместимость версии ПО	Проверка соответствия прошивки модели АКПП
Горит индикатор Check Engine	Ошибки адаптации	Выполнение процедуры инициализации TCM

Рекомендации: Всегда выполняйте резервное копирование текущей прошивки перед обновлением. Проверяйте актуальность версий ПО через официальные каналы Ford. После прошивки проводите тест-драйв с мониторингом параметров в реальном времени.

Ремкомплект прокладок гидроплиты АКПП CD4E

Ремкомплект гидроплиты включает полный набор уплотнительных элементов для восстановления герметичности гидроблока: прокладки сепараторных пластин, уплотнительные кольца соленоидов, сальники клапанов, резиновые изоляторы и фиксирующие штифты. Комплект разработан специально для CD4E с учетом геометрии каналов и рабочих параметров трансмиссионной жидкости. Качественный ремнабор предотвращает утечки ATF, стабилизирует давление в контурах управления и исключает подсос воздуха.

Замена прокладок обязательна при разборке гидроплиты для ремонта соленоидов, замены клапанов или устранения перекрестных течей. Использование оригинальных или сертифицированных комплектов критически важно – несоответствие толщины или эластичности материалов приводит к нарушению зазоров, заклиниванию клапанов или выдавливанию уплотнений под давлением. Дешевые аналоги часто деформируются от нагрева и агрессивного воздействия жидкости ATF+4.

Ключевые аспекты замены и типовые проблемы

Состав типового ремкомплекта:

• Прокладка верхней плиты (с каналами подачи давления)
• Прокладка средней сепараторной пластины
• Нижняя уплотнительная пластина (контур ТСМ)
• Уплотнительные кольца EPC, TCC и shift-соленоидов (4-6 шт)
• Резиновые заглушки каналов регулировочных клапанов
• Сервисные штифты для фиксации пластин при сборке

Распространенные ошибки при установке:

Ошибка	Последствие	Метод предотвращения
Загрязнение прилегающих плоскостей	Просачивание ATF, падение давления	Очистка плит ультразвуком и сжатым воздухом
Перетяжка болтов крепления	Деформация алюминиевых плит	Динамический ключ с моментом 10-12 Н·м
Отсутствие фиксации штифтами	Смещение прокладок при сборке	Использование направляющих штифтов из комплекта
Применение герметиков	Закупорка каналов, отрыв частиц	Монтаж на сухие поверхности без допматериалов

Диагностика некачественного ремкомплекта: утечки в зоне сепараторных пластин после сборки, дребезжащий звук от вибрирующих клапанов, ошибки давления (P0743, P0761), задержки переключений при холодном старте. При выявлении этих симптомов требуется повторная разборка с проверкой состояния уплотнений и замером толщины прокладок микрометром.

Замена неисправных датчиков скорости

Датчики скорости входного (ISS) и выходного (OSS) валов критичны для работы CD4E. Они передают данные о частоте вращения валов в блок управления АКПП, влияя на моменты переключения передач, блокировку ГДТ и диагностику пробуксовки. Отказ любого из датчиков вызывает некорректные переключения, переход в аварийный режим (фиксация 3-й передачи), активацию индикатора Check Engine.

Перед заменой обязательна диагностика сканером для подтверждения кодов ошибок (P0715, P0717, P0720, P0722) и проверка целостности проводки. Убедитесь, что проблема именно в датчике, а не в обрыве цепи или окислении контактов. Для работ потребуются торцевые ключи на 8–10 мм, отвертки и новые оригинальные датчики.

Пошаговая процедура замены

Этап	Действия для ISS	Действия для OSS
Демонтаж	1. Снимите воздуховод/фильтр для доступа. 2. Отсоедините разъем, нажав фиксатор. 3. Выкрутите крепежный болт (8 мм). 4. Извлеките датчик из гнезда.	1. Поднимите авто на подъемнике. 2. Отсоедините разъем. 3. Выкрутите болт крепления (10 мм). 4. Аккуратно вытяните датчик вниз.
Монтаж	Очистите посадочное место от грязи. Установите новый датчик с чистым уплотнительным кольцом. Затяните болт моментом 8–12 Н·м (не перетягивайте!). Наденьте разъем до щелчка фиксатора.

Важные нюансы:

1. Датчики ISS и OSS не взаимозаменяемы – устанавливайте соответствующие артикулы.
2. Проверьте состояние магнитного сердечника на старом датчике: металлическая стружка указывает на износ АКПП.
3. После замены:
   • Сбросьте адаптации АКПП через диагностический сканер.
   • Проверьте отсутствие ошибок в режиме реального времени (данные RPM input/output).

При сохранении ошибок после замены проверьте сопротивление датчиков (870–1300 Ом при 20°C) и целостность экранировки проводов. Короткое замыкание на массу часто вызвано повреждением жгута возле кронштейна двигателя.

Полный капитальный ремонт CD4E: что включает

Капитальный ремонт автоматической коробки передач CD4E представляет собой комплексную процедуру, направленную на полное восстановление ее работоспособности и ресурса. Он необходим при критическом износе компонентов, серьезных механических повреждениях или после выхода из строя гидравлической/электронной систем.

Такой ремонт выходит далеко за рамки простой замены масла или фильтра и требует глубокой разборки агрегата, тщательной диагностики всех узлов и замены изношенных или поврежденных деталей на новые или восстановленные.

Основные этапы и компоненты капитального ремонта CD4E

Процедура включает следующие ключевые работы и замены:

• Полная разборка АКПП: Демонтаж коробки с автомобиля, снятие поддона, гидроблока, насоса, планетарных рядов, фрикционных пакетов, валов, барабанов и всех прочих внутренних компонентов.
• Тщательная мойка и очистка: Все разобранные детали (кроме электронных компонент и подшипников качения) подвергаются очистке в специальных растворах для удаления продуктов износа, нагара и старого масла.
• Детальная дефектовка: Каждый компонент проверяется на предмет износа, повреждений (трещины, сколы, задиры, деформации), измерения критических размеров (люфты, зазоры).
• Замена фрикционных дисков: Обязательная замена всех фрикционов (стальных и фрикционных дисков) в пакетах муфт и тормозов на новые комплекты.
• Замена уплотнительных элементов: Комплексная замена всех манжет, сальников, уплотнительных колец (O-rings, D-rings, квадратных сечений), включая сальники валов и штоков.
• Ремонт/Замена гидроблока:
  • Полная разборка, чистка каналов и клапанов.
  • Замена соленоидов (как минимум, управляющих переключениями и блокировкой ГДТ, часто меняют все).
  • Проверка и замена при необходимости плунжеров, пружин, шариков клапанов, фильтров гидроблока.
  • Установка ремонтного комплекта уплотнений гидроблока.
• Обслуживание масляного насоса: Проверка зазоров, состояния шестерен и корпуса насоса, замена уплотнений.
• Проверка и замена подшипников: Все подшипники качения (шариковые, роликовые, игольчатые) проверяются и заменяются при малейших признаках износа или шума.
• Осмотр и ремонт планетарных рядов: Проверка сателлитов, водил, солнечных и коронных шестерен на износ зубьев и люфты. Замена поврежденных элементов.
• Проверка муфт свободного хода (обгонных): Тщательная проверка их работы и замена при износе роликов/пружин или корпуса.
• Осмотр валов, барабанов и ступиц: Контроль состояния шлицев, посадочных поверхностей под подшипники и уплотнения, отсутствия трещин и деформаций.
• Замена датчиков: Как правило, меняются датчики входной и выходной скорости (ISS, OSS), датчик температуры масла (TFT).
• Замена фильтра и прокладки поддона: Установка нового фильтра тонкой очистки масла и новой прокладки поддона.
• Обновление ПО (при необходимости): Перепрошивка блока управления трансмиссией (TCM) актуальным программным обеспечением для устранения известных ошибок и оптимизации работы.
• Сборка с соблюдением спецификаций: Точная сборка всех компонентов с использованием динамометрического ключа для затяжки болтов и применением рекомендованных фиксаторов резьбы. Контроль всех осевых люфтов и зазоров.
• Заправка и тестирование:
  • Заправка рекомендованным типом и объемом трансмиссионной жидкости (ATF).
  • Проверка уровня масла на прогретой АКПП по методике.
  • Адаптация соленоидов (при необходимости).
  • Тестовые поездки для проверки качества переключений, работы блокировки ГДТ, отсутствия шумов и утечек.
  • Считывание и анализ кодов неисправностей и параметров работы.

Обязательно заменяемые компоненты (основное):

Компонент	Примечание
Полный комплект фрикционов	Все стальные и фрикционные диски
Комплект уплотнений (ремкомплект)	Все сальники, манжеты, кольца
Фильтр масляный	С заменой прокладки поддона
Соленоиды (комплект)	Минимум EPC, Shift Solenoids, TCC; часто все
Датчики скорости (ISS, OSS)	И датчик температуры (TFT)
Прокладки/уплотнения гидроблока	Ремонтный комплект сепараторных пластин
Подшипники качения	Все изношенные или по регламенту
Трансмиссионная жидкость (ATF)	Рекомендованный тип и объем (MERCON® V)

Капитальный ремонт CD4E – это сложная и ответственная работа, требующая высокой квалификации исполнителя, специального оборудования и использования качественных запасных частей. Только такой комплексный подход гарантирует восстановление ресурса и надежности трансмиссии.

Альтернативы: контрактная АКПП или замена на CD4E-E

При выходе из строя CD4E владельцы часто рассматривают установку контрактной коробки передач как наиболее бюджетный вариант. Контрактные агрегаты снимаются с автомобилей-доноров после ДТП или утилизации, проходят минимальную диагностику и очистку. Основные риски связаны с отсутствием гарантии на остаточный ресурс и возможным скрытым дефектом.

Альтернативой является замена стандартной CD4E на модернизированную версию CD4E-E (Enhanced), разработанную для устранения заводских слабостей. Ключевые отличия CD4E-E включают усиленные фрикционные диски, улучшенные соленоиды, доработанный гидроблок и термостат, что повышает надежность под нагрузкой.

Критерии выбора

• Стоимость: Контрактная АКПП дешевле (от 15-40 тыс. руб.), CD4E-E дороже (от 70 тыс. руб.)
• Ресурс: CD4E-E имеет увеличенный срок службы за счет конструктивных улучшений
• Ремонтопригодность: Обе версии требуют квалифицированного монтажа и адаптации

Параметр	Контрактная CD4E	CD4E-E (Enhanced)
Источник	Б/у автомобили	Новые или восстановленные заводом
Гарантия	30-90 дней (ограниченная)	До 2 лет (зависит от поставщика)
Риски	Износ фрикционов, засор гидроблока	Некорректная адаптация при установке

1. Диагностика обязательна: Перед заменой проверьте ЭБУ двигателя и проводку
2. Обслуживание после установки:
   • Замена масла и фильтра каждые 40-50 тыс. км
   • Прогрев в зимнее время (-15°C и ниже)
3. Юридический аспект: Установка CD4E-E требует отметки в ПТС для некоторых моделей

Важно: При выборе контрактного варианта требуйте видео-тестирования агрегата на стенде. Для CD4E-E уточняйте наличие сертификатов производителя. В обоих случаях замену должны выполнять специалисты, знакомые с прошивкой соленоидов и калибровкой сцеплений.

Список источников

При подготовке материалов об АКПП CD4E использовались специализированные технические документы, практические руководства и экспертные обсуждения. Источники охватывают конструктивные особенности, регламенты обслуживания, типовые неисправности и методы их диагностики.

Ключевые ресурсы включают официальную документацию производителей, профильные форумы механиков, инженерные пособия по трансмиссиям и видеоанализ реальных кейсов. Акцент сделан на практико-ориентированные данные с подтвержденной релевантностью для модели CD4E.

Рекомендуемые материалы

• Оригинальное руководство по ремонту Ford CD4E (Motorcraft)
• Сервисный мануал ATSG для трансмиссий CD4E/4F27E
• Технические бюллетени TSB для Mazda/Ford с CD4E
• Форумные архивы Ford-Mazda Transmission Forum
• Диагностические протоколы ZF Sachs для гидроблоков CD4E
• Учебное пособие "Автоматические коробки передач Ford" (В.П. Белов)
• Сборник кейсов "Типовые неисправности CD4E" (трансмиссионный центр TTC)
• Видеоразборы каналов Transmission Bench и Sonnax Tech
• Статья "Эволюция соленоидов CD4E" в журнале Transmission Digest
• Отчеты по модификациям клапана TCC (Sonnex)

Видео: Акпп cd4e пропали все передачи


• Автомобильные символы - логотипы и имена брендов

• Renault Latitude - основные детали модели

• ЛуАЗ-969М - характеристики, мотор, конструкция
