Датчик положения дроссельной заслонки - характеристики и принцип работы

Статья обновлена: 18.08.2025

Датчик положения дроссельной заслонки (ДПДЗ) – ключевой элемент электронных систем управления бензиновыми и дизельными двигателями современного автомобиля. Он непрерывно отслеживает угол открытия дроссельной заслонки, формируя критически важный сигнал для расчета оптимального состава топливно-воздушной смеси.

Принцип действия устройства основан на преобразовании механического перемещения заслонки в электрический сигнал, точность которого напрямую влияет на динамику, экономичность и экологические показатели силового агрегата. Неисправности ДПДЗ немедленно сказываются на качестве работы двигателя.

В данной статье детально рассматриваются конструктивные особенности, основные технические характеристики и физические принципы функционирования датчика положения дроссельной заслонки, определяющие его взаимодействие с блоком управления двигателем.

Конструктивные особенности и ключевые технические характеристики

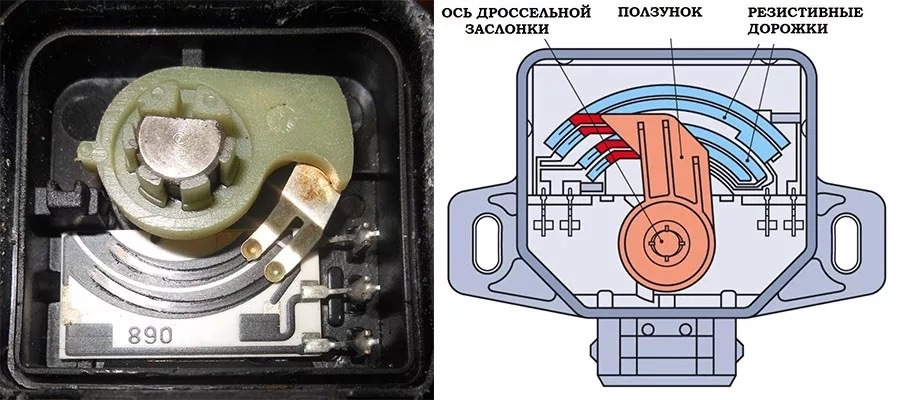

Датчики положения дроссельной заслонки (ДПДЗ) делятся на контактные (потенциометрические) и бесконтактные (на эффекте Холла). Потенциометрические версии содержат резистивную дорожку и подвижный ползунок, механически связанный с осью заслонки. Бесконтактные датчики используют магнитный ротор, закреплённый на валу, и статический элемент Холла, фиксирующий изменение магнитного поля при повороте. Корпуса изготавливаются из термостойкого пластика с металлическими креплениями и герметичными разъёмами для защиты от влаги, вибрации и агрессивных сред.

Контактные ДПДЗ подвержены износу резистивного слоя и контактов, что ограничивает их ресурс. Бесконтактные аналоги не имеют трущихся частей, что обеспечивает повышенную надёжность и устойчивость к загрязнениям. Оба типа оснащаются трехконтактными разъёмами: питание (+5В), земля и сигнальный выход. Ключевое различие – отсутствие физического контакта в бесконтактных моделях, исключающее дребезг сигнала и прогрессирующую погрешность измерения.

Ключевые технические параметры

Напряжение питания	5 В ± 0.5 В (стандарт для автомобильной электроники)
Выходной сигнал	0.3–4.7 В (линейное изменение при повороте заслонки)
Диапазон измерения	0–90° (реже до 95°)
Линейность характеристики	±1–3% (отклонение от идеальной прямой)
Разрешение	<0.5° (чувствительность к изменению угла)
Рабочая температура	-40°C до +150°C (с учётом подкапотного пространства)
Срок службы	50 млн циклов (для бесконтактных), 5 млн циклов (для потенциометрических)

Считывание угла открытия заслонки и передача сигнала ЭБУ

Основная функция датчика положения дроссельной заслонки (ДПДЗ) заключается в точном определении текущего угла, на который водителем открыта заслонка, и преобразовании этого механического положения в электрический сигнал, понятный электронному блоку управления двигателем (ЭБУ). Механизм считывания зависит от типа датчика: в потенциометрических датчиках подвижный контакт (ползунок), механически связанный с осью заслонки, перемещается по резистивной дорожке, изменяя её сопротивление. В бесконтактных датчиках (на основе эффекта Холла или магниторезистивных) изменяется магнитное поле, воздействующее на чувствительный элемент, при повороте магнита, закрепленного на оси заслонки.

Изменение физической величины (сопротивления или магнитного поля) напрямую преобразуется в изменение выходного электрического сигнала. Для потенциометрических датчиков это обычно изменяющееся напряжение (аналоговый сигнал), пропорциональное углу поворота. Бесконтактные датчики чаще выдают цифровой сигнал (например, ШИМ - широтно-импульсная модуляция) или изменяющуюся частоту, также соответствующие положению заслонки. Этот электрический сигнал непрерывно передается по проводам на вход аналого-цифрового преобразователя (АЦП) или цифрового входа ЭБУ.

Типы выходных сигналов ДПДЗ

Тип Датчика	Выходной Сигнал	Характеристика Сигнала
Потенциометрический (контактный)	Аналоговое напряжение	Напряжение плавно изменяется (например, от ~0.5В при закрыто до ~4.5В при полностью открыто)
Бесконтактный (Холла, Магниторезистивный)	Цифровой (ШИМ или Частота)	Изменяется скважность ШИМ-сигнала (ширина импульсов) или частота импульсов в зависимости от угла

ЭБУ получает сигнал от ДПДЗ и интерпретирует его как команду водителя на изменение нагрузки двигателя. На основе этого сигнала, а также данных от других датчиков (оборотов коленвала, массового расхода воздуха, лямбда-зонда и др.), блок управления рассчитывает и устанавливает необходимые параметры работы двигателя:

Количество впрыскиваемого топлива (длительность импульса на форсунки).
Момент зажигания (опережение или запаздывание искры).
Управление регулятором холостого хода (РХХ) для поддержания стабильных оборотов при закрытой заслонке.
Активация режимов отсечки топлива при торможении двигателем.
Коррекция работы системы изменения фаз газораспределения (VVT) при их наличии.

Для обеспечения точности и надежности работы системы ЭБУ постоянно выполняет диагностику сигнала ДПДЗ:

Проверяет сигнал на обрыв цепи (падение напряжения ниже минимального порога).
Проверяет сигнал на короткое замыкание на массу или на питание (напряжение вне допустимого диапазона).
Анализирует скорость изменения сигнала для выявления механических заеданий заслонки.
Сравнивает показания ДПДЗ с сигналами датчика педали акселератора и датчика положения заслонки на стороне привода (если есть) на предмет логического соответствия.

При обнаружении неисправности или несоответствия сигнала ЭБУ переходит в аварийный режим, используя резервные стратегии (например, фиксированные обороты холостого хода, расчет нагрузки по ДМРВ и оборотам), и зажигает контрольную лампу неисправности двигателя (Check Engine), сохраняя соответствующий код ошибки в памяти.

Типичные неисправности и способы проверки мультиметром

Наиболее частые неисправности датчика положения дроссельной заслонки (ДПДЗ) включают: износ резистивного слоя дорожки потенциометра, приводящий к скачкам выходного напряжения; окисление контактов или нарушение пайки; повреждение подвижного ползунка; внутренние обрывы цепи; механический износ оси заслонки, влияющий на контакт ползунка. Эти дефекты проявляются как рывки при разгоне, плавающие холостые обороты, повышенный расход топлива или переход двигателя в аварийный режим.

Проверка мультиметром выполняется в три этапа: измерение опорного напряжения (+5 В), анализ сопротивления потенциометра и контроль изменения выходного сигнала при плавном открытии заслонки. Для диагностики необходим цифровой мультиметр в режимах вольтметра постоянного тока и омметра, а также доступ к разъёму датчика или контроллеру ЭСУД.

Методика проверки

Подготовка: Отсоедините разъём датчика при выключенном зажигании. Определите распиновку контактов (обычно: масса, +5 В, сигнальный вывод) по схеме автомобиля.

Проверка питания и массы:

Включите зажигание.
Подсоедините чёрный щуп мультиметра к "массе" авто (кузов, минус АКБ).
Красным щупом измерьте напряжение между контактом "+5 В" и массой: должно быть 4.8–5.2 В.
Проверьте целостность "массы": сопротивление между контактом массы датчика и кузовом должно быть близко к 0 Ом.

Проверка сопротивления:

Отключите разъём датчика и снимите ДПДЗ.
Переведите мультиметр в режим омметра (20 кОм).
Подключите щупы к крайним контактам потенциометра (общее сопротивление обычно 4-8 кОм).
Плавно перемещайте заслонку от закрытого до открытого состояния: показания должны меняться без скачков. Резкие изменения или обрыв указывают на износ дорожки.

Проверка выходного сигнала:

1. Подключите разъём к датчику.	2. Включите зажигание.
3. Красный щуп подключите к сигнальному контакту.	4. Чёрный щуп – к массе.
5. Плавно открывайте заслонку рукой. Напряжение должно равномерно расти:
Закрыто: 0.3–0.7 В	Открыто: 4.0–4.8 В

Интерпретация: Скачки напряжения, отсутствие изменений или значения вне указанных диапазонов подтверждают неисправность. Показания ниже 0.3 В или выше 4.8 В часто указывают на смещение нуля или КЗ. Замена датчика требуется при обнаружении обрывов, нелинейного роста сопротивления или несоответствия сигнала.
