Диагностика дизельных форсунок - поломки, ремонт, отзывы

Статья обновлена: 18.08.2025

Исправные топливные форсунки – ключевой элемент эффективной работы дизельного двигателя. Их точная работа обеспечивает правильное распыление топлива, оптимальное смесеобразование и, как следствие, мощность, экономичность и экологичность мотора.

Малейшая неисправность форсунки немедленно сказывается на поведении автомобиля: появляются провалы мощности, повышенный расход топлива, жесткая работа, дымный выхлоп или проблемы с запуском.

Своевременная и грамотная диагностика форсунок позволяет точно определить характер неполадки – будь то износ распылителей, нарушение герметичности иглы, неисправность электромагнитного клапана или сбои в управлении.

Понимание возможных причин выхода из строя, методов их устранения (чистка, ремонт, замена) и опыта других автовладельцев поможет принять обоснованное решение по восстановлению работоспособности топливной системы и избежать лишних затрат.

Дымность выхлопа как признак неисправности форсунок

Изменение цвета и плотности выхлопных газов дизельного двигателя – прямой индикатор нарушений в процессе сгорания топлива. Неисправные форсунки провоцируют неполное распыление или несвоевременную подачу солярки, что визуально проявляется в характерной дымности. Анализ оттенка дыма помогает предварительно локализовать тип поломки инжектора перед детальной диагностикой.

Цвет выхлопа варьируется в зависимости от характера дефекта: белый свидетельствует о неполном испарении топлива, черный – о нарушении смесеобразования, а сизый оттенок сигнализирует о критических утечках. Каждый вариант требует специфического подхода к ремонту топливной аппаратуры.

Характерные проявления и их причины

Цвет выхлопа	Возможная неисправность форсунки	Механизм образования
Белый пароподобный дым	Забитые распылители Низкое давление впрыска Поздний впрыск	Крупные капли топлива не успевают сгореть, испаряются в выпускном тракте. Особенно заметен на прогретом двигателе.
Черный густой дым	"Льющие" форсунки Нарушение формы факела Зависание иглы	Избыток несгоревшего топлива превращается в сажу из-за локального обогащения смеси или перелива топлива.
Сизый/голубоватый дым	Износ уплотнений иглы Микротрещины в корпусе	Постоянная утечка топлива в цилиндр после остановки двигателя. При запуске скопившаяся солярка сгорает частично.

Интенсивность дымности возрастает при нагрузке: черный дым усиливается при разгоне, белый – на холостых оборотах. Сизый оттенок часто сопровождается жесткой работой двигателя и хлопками в выхлопной системе. Совпадение нескольких симптомов указывает на необходимость срочной проверки инжекторов.

Потеря мощности двигателя как симптом проблем с форсунками

Недостаточная тяга или вялый разгон дизельного двигателя часто указывают на некорректную работу топливных форсунок. Неполное распыление или нарушение дозировки топлива напрямую влияют на эффективность сгорания смеси в цилиндрах.

Снижение давления впрыска или засорение распылителей препятствует образованию правильного топливного факела. Это приводит к неполному сгоранию, уменьшению полезной работы цикла и, как следствие, падению крутящего момента на коленчатом валу.

Основные причины потери мощности из-за форсунок

• Зависание иглы распылителя: Механический заклинивание в открытом или закрытом положении нарушает цикл подачи топлива.
• Износ уплотнений и сопла: Увеличенные зазоры снижают давление впрыска, ухудшая распыл.
• Загрязнение сажевыми отложениями: Нагар на распылителях искажает форму факела и уменьшает пропускную способность.
• Нарушение калибровки: Несоответствие производительности форсунок между собой приводит к дисбалансу работы цилиндров.
• Подсос воздуха в топливной магистрали: Воздушные пробки изменяют плотность топлива и нарушают синхронизацию впрыска.

Диагностические признаки и методы проверки

Симптом	Метод проверки	Инструменты
Дымность выхлопа (белый/черный дым)	Визуальный осмотр при резком нажатии на газ	–
Неустойчивые обороты холостого хода	Поочередное отключение форсунок	Сканер, стетоскоп
Стук или жесткая работа двигателя	Анализ формы давления (тест-платформа)	Стенд проверки форсунок
Повышенный расход топлива	Сравнение фактических данных с нормативами	Датчики расхода, диагностический сканер

Способы устранения неисправностей

1. Ультразвуковая очистка – удаляет нагар при умеренном загрязнении.
2. Замена распылителей и уплотнений – при износе деталей форсунки.
3. Прошивка ЭБУ – коррекция параметров впрыска после ремонта.
4. Замена неремонтопригодных форсунок – при механических повреждениях корпуса.

Отзывы механиков подчеркивают важность проверки обратного слива топлива – превышение нормы (более 150 мл/мин на форсунку) четко указывает на износ. Для систем Common Rail критична проверка герметичности иглы распылителя и времени впрыска на стенде.

Повышенный расход топлива: связь с состоянием форсунок

Повышенный расход топлива – один из ключевых индикаторов проблем с топливными форсунками дизельного двигателя. Неправильное распыление топлива нарушает процесс образования топливно-воздушной смеси, что напрямую влияет на эффективность сгорания. В результате двигателю требуется больше горючего для поддержания заданной мощности, что проявляется в заметном росте аппетита автомобиля.

Износ форсунок или их негерметичность приводят к неконтролируемой подаче топлива вне момента впрыска. Капли топлива попадают в цилиндр в неподходящей фазе цикла, не сгорают полностью или стекают в масляный картер, разжижая моторное масло. Это не только увеличивает расход, но и провоцирует ускоренный износ деталей двигателя, а также повышает токсичность выхлопных газов.

Основные неисправности форсунок, влияющие на расход:

• Загрязнение распылителей: Нарушает форму факела распыла, снижая мелкодисперсность топлива.
• Износ иглы и седла распылителя: Вызывает подтекание топлива после закрытия форсунки.
• Дефект или износ уплотнительных колец: Приводит к нарушению герметичности топливной магистрали высокого давления.
• Неисправность управляющего клапана (в электромагнитных/пьезофорсунках): Вызывает ошибки в дозировке и времени впрыска.
• Нарушение калибровки: Несоответствие производительности форсунок между собой или номинальным параметрам.

Диагностика и решение: Точное определение виновника повышенного расхода требует проверки на стенде: анализ герметичности, производительности, формы факела распыла и соответствия характеристик эталонным. Ремонт обычно включает:

1. Чистку ультразвуком для удаления отложений.
2. Замену изношенных деталей (распылитель, уплотнения, фильтры).
3. Профессиональную регулировку и калибровку.

Отзывы владельцев часто подчеркивают:

Положительные аспекты	Отрицательные аспекты
Восстановление заводского расхода топлива после ремонта/замены	Высокая стоимость новых оригинальных форсунок
Улучшение динамики и стабильности работы двигателя	Риск некачественного ремонта "гаражными" мастерами
Эффективность чистки при умеренном загрязнении	Необходимость точной диагностики перед вложением средств

Важно: Повышенный расход – комплексная проблема. Перед визитом на диагностику форсунок исключите другие возможные причины: забитый воздушный фильтр, неисправность ТНВД, датчиков (расхода воздуха, кислорода), проблемы с системой EGR или турбокомпрессором.

Неустойчивая работа дизеля на холостых оборотах

Неустойчивый холостой ход дизельного двигателя часто свидетельствует о проблемах с топливными форсунками. Нарушение распыла топлива или негерметичность одной из форсунок приводит к дисбалансу цилиндров, вибрациям и плавающим оборотам. Особенно критично это проявляется на прогретом двигателе при минимальных оборотах.

Ключевые симптомы включают: рывки при работе на холостом ходу, самопроизвольное повышение/снижение оборотов, тряску двигателя, густой серый выхлоп. Часто сопровождается ошибками ECU (например, P0200-P0204 – неисправность цепи форсунок) и повышенным расходом топлива.

Диагностика и устранение неисправностей

Для выявления проблем с форсунками применяют:

1. Тест баланса цилиндров – поочередное отключение форсунок для анализа падения оборотов
2. Замер давления в топливной рампе – колебания указывают на утечки
3. Анализ обратной магистрали – превышение слива топлива (>30 мл/мин на форсунку) сигнализирует об износе
4. Стендовую проверку – оценка формы факела, герметичности и производительности

Неисправность	Признаки	Решение
Загрязнение распылителя	Конус распыла асимметричный, капельное стекание	Ультразвуковая чистка или замена распылителя
Износ иглы форсунки	Повышенный слив в обратку, подтеки на резьбе	Замена распылителя с калибровкой давления
Деформация корпуса	Утечки топлива, ошибки по давлению	Замена форсунки в сборе
Неисправность соленоида	Отсутствие сигнала управления, перегрев	Замена электрического компонента

В отзывах механики подчеркивают важность замены уплотнительных шайб и динамометрической затяжки при установке. Для Common Rail критична адаптация форсунок через диагностическое ПО. После ремонта обязательна проверка компрессии – неравномерность свыше 15% усугубляет дисбаланс.

Трудности запуска двигателя: диагностическое значение

Затрудненный пуск дизеля, особенно "на холодную", часто указывает на проблемы в топливной системе. Ключевыми диагностическими признаками являются длительная прокрутка стартера, необходимость многократных попыток или запуск только при частично выжатой педали акселератора. Эти симптомы свидетельствуют о нарушении цикличности подачи топлива или недостаточном распыливании.

При анализе запуска важно учитывать температуру двигателя и окружающей среды. Холодный пуск требует оптимального давления в топливной рампе, корректной работы свечей накаливания и точного дозирования форсунками. Если двигатель запускается с трудом исключительно на холодную – причина чаще кроется в компрессии или свечах накаливания. Проблемы при любых температурах указывают на неисправности ТНВД или форсунок.

Диагностические аспекты трудного запуска

Приоритетные направления проверки при затрудненном пуске:

• Давление в топливной системе (низкое давление в рампе – признак износа ТНВД или регулятора)
• Состояние распыла форсунок (закоксованные сопла или износ распылителей)
• Герметичность обратной магистрали (подсос воздуха вызывает "завоздушивание")
• Утечки через клапаны форсунок (падение давления после остановки двигателя)

Для точной локализации неисправности выполняют тесты:

1. Замер остаточного давления в топливной рампе
2. Контроль производительности ТНВД на стенде

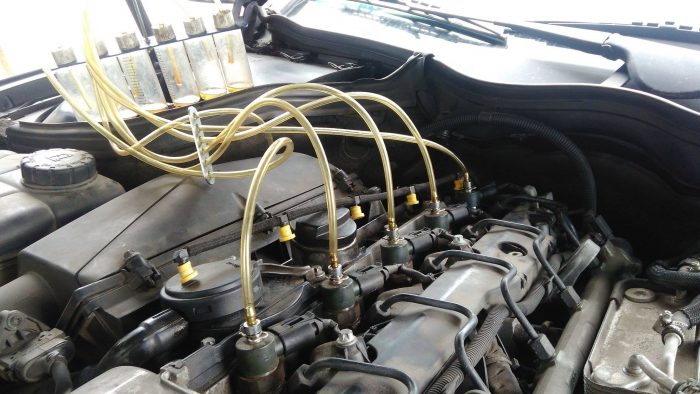

3. Проверку обратного слива форсунок (объем топлива за определенное время)
4. Анализ формы импульса и отклика форсунок через диагностический сканер

Соотношение симптомов и вероятных причин:

Двигатель запускается после 10+ секунд прокрутки	Износ распылителей, низкое давление ТНВД
Пуск только при добавлении газа	Зависание иглы форсунки, засор возвратных магистралей
Неустойчивая работа после запуска	Разбалансировка форсунок по производительности
Белый дым при прокрутке без вспышек	Критическое снижение компрессии или отсутствие подачи топлива

Проверка форсунок на стенде – обязательный этап при трудном запуске. Ключевые параметры: давление впрыска, герметичность запорного конуса, форма факела распыла и равномерность подачи на всех режимах. Отклонение производительности одной форсунки более чем на 5% требует замены распылителя или всей форсунки.

Стук и жесткая работа дизельного двигателя

Стук и жесткая работа дизельного двигателя часто сигнализируют о нарушениях в процессе сгорания топлива. Эти симптомы проявляются как громкие металлические постукивания, вибрации на холостом ходу или под нагрузкой, а также повышенная шумность. Основной причиной обычно выступают неисправности топливных форсунок, приводящие к неправильному распылу, нарушению момента или дозировки впрыска.

Некорректная работа форсунок провоцирует локальные перепады давления в цилиндрах, что создает ударные нагрузки на детали ЦПГ (поршни, шатуны, коленвал). Особенно опасен недостаточный распыл топлива: крупные капли дизеля сгорают с задержкой, вызывая характерный детонационный стук и перегрев камеры сгорания. Длительная эксплуатация в таком режиме ускоряет износ двигателя.

Основные причины, связанные с форсунками

• Загрязнение распылителей – закоксовывание отверстий нарушает форму факела распыла.
• Износ иглы распылителя – топливо подтекает в камеру до впрыска.
• Нарушение давления открытия – ранний или поздний впрыск.
• Разная производительность форсунок – дисбаланс в подаче топлива по цилиндрам.

Диагностика и ремонт

1. Проверка на стенде – замер давления открытия, анализ распыла, тест на герметичность.
2. Замер компрессии – исключение проблем ЦПГ.
3. Анализ топливной обратки – выявление форсунок с износом плунжера.
4. Чистка ультразвуком – при незначительных загрязнениях.
5. Замена распылителей/комплектов уплотнений – для восстановления герметичности.
6. Калибровка и регулировка – обязательна после ремонта.

Симптом	Вероятная неисправность форсунки
Стук на холодную	Подсос воздуха, заклинка иглы
Вибрация на холостом ходу	Разная производительность форсунок
Стук под нагрузкой	Низкое давление открытия, износ распылителя

Отзывы механиков указывают на частые ошибки: игнорирование замены уплотнительных шайб, использование неоригинальных распылителей, отсутствие калибровки после чистки. Результат – повторное появление стука через 5-7 тыс. км. Качественный ремонт с применением профессиональных стендов устраняет жесткую работу в 90% случаев.

Вибрации мотора при разгоне: поиск причины

Вибрации дизельного двигателя под нагрузкой при разгоне часто указывают на неравномерность работы цилиндров. Основной подозреваемый в этом случае – неисправные топливные форсунки. Нарушение распыла, недостаточная производительность или "залипание" иглы распылителя приводят к неполному сгоранию топлива в одном или нескольких цилиндрах. Это вызывает дисбаланс в работе мотора, проявляющийся ощутимой вибрацией, особенно заметной при нажатии на педаль газа.

Проверить форсунки можно несколькими способами. Наиболее информативна стендовая диагностика на специальном оборудовании, которая точно оценит производительность, качество распыла и герметичность каждой форсунки. Без снятия с двигателя можно выполнить анализ равномерности работы цилиндров путем последовательного отключения форсунок (методом снятия разъемов) на работающем моторе и наблюдения за изменением вибрации и оборотов.

Основные причины вибрации, связанные с форсунками:

• Загрязнение распылителя: Нарушает форму факела распыла, ухудшая смесеобразование.
• Износ распылителя: Увеличивает зазоры, снижая давление впрыска и ухудшая распыл.
• Залипание иглы распылителя: Приводит к пропускам впрыска или неконтролируемому подтеканию топлива.
• Нарушение калибровки (производительности): Форсунка подает больше или меньше топлива, чем остальные.
• Проблемы с управляющим клапаном (для электромагнитных/пьезофорсунок): Неправильное время или длительность впрыска.

Действия при выявлении неисправной форсунки:

1. Чистка: Применяется только при незначительных загрязнениях (специальные промывочные установки или ультразвуковые ванны).
2. Замена распылителя: Самый распространенный и часто эффективный ремонт для механически исправного корпуса форсунки.
3. Калибровка/регулировка: Требуется для некоторых типов форсунок после замены распылителя или корпуса клапана (выполняется на стенде).
4. Замена форсунки: Необходима при неремонтопригодных повреждениях корпуса, износе посадочных поверхностей или внутренних деталей.

Отзывы владельцев (типичные комментарии):

Ситуация	Комментарий	Решение
Вибрация на низких оборотах при трогании	"Двигатель трясет, пока не разгонишься, потом проходит"	Замена распылителей на 2-й и 3-й форсунках
Провалы и дергания при разгоне	"При обгоне машина начинает дергаться, вибрация по кузову"	Чистка и калибровка всех форсунок
Постоянная тряска и повышенный шум	"Мотор стал работать грубо, трясется на всех режимах"	Замена одной форсунки (выявлена нерабочая)
Вибрация после заправки	"После АЗС появилась дрожь при нажатии на газ"	Промывка топливной системы + чистка форсунок

Важно: Вибрации при разгоне могут вызываться и другими причинами (проблемы с ТНВД, воздухом, подвеской двигателя, маховиком/сцеплением). Однако диагностику всегда начинают с проверки состояния и равномерности работы форсунок как наиболее вероятного источника проблемы в дизельных двигателях.

Проверка электропроводки форсунок мультиметром

Отказ проводки – частая причина некорректной работы форсунок, проявляющаяся пропусками зажигания, жесткой работой двигателя или ошибками по цилиндрам. Мультиметром последовательно проверяют целостность цепи управления и отсутствие коротких замыканий. Для диагностики потребуется доступ к разъемам форсунок и знание распиновки контроллера.

Предварительно отсоедините колодки от форсунок и разъем ЭБУ двигателя. Установите мультиметр в режим измерения сопротивления (Ω) с диапазоном до 200 Ом. Проверьте соответствие параметров заводским значениям, указанным в технической документации конкретной модели авто.

Методика проверки

Этапы диагностики:

1. Прозвонка цепи на обрыв: подключите щупы к контакту управления форсункой на колодке ЭБУ и соответствующему пину разъема форсунки. Исправная цепь покажет сопротивление близкое к 0 Ом.
2. Поиск КЗ на массу: измерьте сопротивление между контактом управления форсункой в колодке ЭБУ и кузовом авто. Корректное значение – >1 МОм.
3. Проверка целостности питания: замерьте напряжение между "+" разъема форсунки и массой при включенном зажигании. Должно соответствовать бортовому напряжению (~12В).

Типовые неисправности и интерпретация:

Показания мультиметра	Выявленная проблема
Сопротивление >10 Ом	Обрыв цепи, окисление контактов
Сопротивление 0 Ом	Короткое замыкание на массу
Отсутствие напряжения	Неисправность реле, предохранителя

Дополнительные рекомендации: При выявлении повреждений тщательно осмотрите проводку на предмет перетирания изоляции, следов перегрева или коррозии. Проверьте фиксацию разъемов и состояние уплотнительных колец. После ремонта (замена проводов, чистка контактов) выполните повторную диагностику перед запуском двигателя.

Измерение сопротивления обмоток форсунок

Проверка сопротивления обмоток электромагнитных клапанов форсунок – базовый метод оценки их целостности. Выполняется мультиметром в режиме омметра при отключенном разъеме и снятой топливной рампе для удобства доступа.

Номинальное сопротивление обмотки варьируется в зависимости от типа системы впрыска (Common Rail, насос-форсунка) и производителя, но обычно находится в пределах 0,2–5 Ом для низкоомных систем и 12–18 Ом для высокоомных. Точные значения указываются в технической документации на двигатель.

Порядок измерения и анализ результатов

Этапы проведения замеров:

1. Отсоединить электрический разъем форсунки.
2. Очистить контакты от грязи и окислов.
3. Установить мультиметр в режим измерения сопротивления (Ω) в соответствующем диапазоне (обычно 0–20 Ом).
4. Прикоснуться щупами к контактам обмотки форсунки.

Интерпретация показаний:

Показание мультиметра	Вероятная неисправность	Рекомендуемые действия
Значение в пределах нормы	Обмотка исправна	Проверить другие параметры (герметичность, форма факела)
Бесконечность (обрыв)	Обрыв витков, нарушение контакта	Замена форсунки
Значение близко к 0 Ом	Межвитковое замыкание	Замена форсунки
Сильное отклонение от номинала (±20%)	Частичное разрушение изоляции, деформация обмотки	Замена форсунки

Важные нюансы:

• Замеры проводятся только на "холодной" форсунке (после остывания до комнатной температуры).
• Разброс сопротивлений между форсунками на одном двигателе не должен превышать 0,1–0,3 Ом.
• Нормальное сопротивление не гарантирует исправность механической части или корректное распыление топлива.

Снятие показаний с блока управления при сканировании

Подключение диагностического сканера к OBD-II разъему позволяет напрямую взаимодействовать с электронным блоком управления (ЭБУ) двигателя. Считывание данных в режиме реального времени предоставляет актуальную информацию о параметрах работы топливной системы, включая состояние форсунок, без необходимости физического демонтажа компонентов.

ЭБУ фиксирует отклонения в работе форсунок через сеть датчиков (давления топлива, частоты вращения коленвала, лямбда-зонд). Сканер декодирует эти сигналы, преобразуя их в числовые значения и коды ошибок, что дает точную картину неисправностей: от износа иглы распылителя до проблем с электромагнитным клапаном или утечек.

Ключевые параметры для анализа форсунок

Параметр	Назначение	Признаки неисправности
Коррекция впрыска по цилиндрам	Компенсация отклонений в подаче топлива	Разброс значений > ±4% между цилиндрами
Давление в топливной рампе	Контроль соответствия заданному уровню	Скачки, нестабильность, падение под нагрузкой
Время впрыска	Длительность открытия форсунки	Аномальные значения при равной нагрузке
Баланс форсунок	Сравнение производительности	Отклонение > 15% от эталонного цилиндра

Процедура снятия показаний включает последовательные действия:

1. Холодный запуск двигателя (температура 20-25°C)
2. Активацию режима Live Data в диагностическом ПО
3. Фиксацию параметров на холостом ходу (700-800 об/мин)
4. Повторный замер при нагрузке 2500-3000 об/мин
5. Сравнение данных с эталонными значениями производителя

Критически важные коды ошибок (DTC), указывающие на неисправность форсунок:

• P0201-P0208 – обрыв/короткое замыкание цепи управления
• P0263-P0266 – дисбаланс подачи топлива по цилиндрам
• P0087 – недостаточное давление в топливной рампе
• P2147 – неисправность группы форсунок

Выявление кодов ошибок, связанных с топливной системой

Современные дизельные двигатели оснащены сложной электронной системой управления, которая постоянно контролирует параметры работы топливной аппаратуры. При возникновении отклонений от нормы система фиксирует неисправность и сохраняет в памяти соответствующий диагностический код неисправности (DTC). Эти коды являются первым и ключевым указанием на характер проблемы в системе топливоподачи.

Считывание DTC осуществляется с помощью диагностического сканера, подключаемого к разъему OBD-II. Без правильной интерпретации кодов дальнейшая диагностика форсунок или топливного насоса высокого давления становится затруднительной, так как ошибки указывают на конкретный узел или тип сбоя в контуре питания.

Расшифровка распространенных кодов

Коды топливных ошибок стандартизированы, но их точная интерпретация зависит от модели двигателя и производителя ЭБУ. Основные категории включают:

• Ошибки давления:
  • P0087: Давление в топливной рампе ниже нормы
  • P0088: Давление в топливной рампе выше нормы
  • P0190: Неисправность цепи датчика давления топлива
• Ошибки форсунок:
  • P0201 - P020X: Обрыв/короткое замыкание цепи управления форсункой цилиндра X
  • P0263 - P0266: Дисбаланс цилиндра 1 (аналогично P0267-P0270 для цил.2 и т.д.)
  • P0272: Форсунка цилиндра 4: превышение предела коррекции
• Ошибки насоса и регуляторов:
  • P0251: Неисправность цепи регулятора топливного насоса (секция A)
  • P0093: Утечка топлива в магистрали высокого давления

После получения кодов выполняют следующие шаги:

1. Очистка старых ошибок и повторное сканирование после пробного пуска двигателя.
2. Анализ стоп-кадров (записанных параметров в момент ошибки): давление, корректировки форсунок, обороты.
3. Проверка цепей управления (осциллографом) и датчиков (мультиметром).
4. Тест баланса цилиндров через диагностическое ПО для выявления "слабых" форсунок.

Оценка параметров работы форсунок в реальном времени

Мониторинг характеристик форсунок при работающем двигателе позволяет выявить скрытые дефекты, не проявляющиеся на стенде. Ключевыми индикаторами являются равномерность подачи топлива по цилиндрам, стабильность давления в топливной рампе и точность временных интервалов впрыска. Отклонения этих параметров напрямую влияют на мощность, расход и токсичность выхлопа.

Современное диагностическое оборудование (сканеры, мотор-тестеры, осциллографы) считывает данные через ЭБУ двигателя и датчики высокого давления. Анализ формы сигнала управления форсункой и отклика датчиков давления выявляет проблемы электрической части, механический износ иглы или засорение сопел.

Критические параметры для анализа

• Баланс производительности цилиндров: Сравнение корректировок топливоподачи (коррекций по топливу) между цилиндрами. Разница свыше 3-5% указывает на неисправную форсунку.
• Форма волны тока управления: Искажения фронтов сигнала свидетельствуют о проблемах с соленоидом или цепями управления.
• Давление в рампе: Резкие провалы после впрыска или медленное восстановление уровня – признаки недостаточной производительности насоса, утечек или негерметичности форсунки.

Параметр	Норма	Отклонение (признак неисправности)
Время впрыска (по ЭБУ)	Согласовано с нагрузкой	Аномальные коррекции для отдельных цилиндров
Скорость падения давления	Плавная, симметричная	Резкий спад (утечка), медленный спад (зависание иглы)
Амплитуда колебаний рампы	В пределах допуска модели	Превышение нормы (износ плунжера/клапана форсунки)

Интерпретация данных требует сравнения с эталонными показателями производителя. Например, увеличение длительности впрыска при сохранении мощности часто указывает на закоксовывание распылителей. Анализ в динамике (на разных оборотах и нагрузках) повышает точность диагностики – проблемы с уплотнениями или иглой проявляются при высоком давлении.

1. Подключение диагностического оборудования: Считывание кодов ошибок, параметров коррекции топливоподачи (LTFT, STFT).
2. Регистрация давления в топливной системе: Фиксация волн давления после каждого впрыска пьезодатчиком.
3. Осциллографирование цепей управления: Проверка целостности сигнала, потребляемого тока, времени отклика.
4. Сравнение с номиналом: Сопоставление полученных данных с техническими требованиями для конкретного двигателя.

Тестирование обратного слива топлива банками

Метод банок предназначен для замера объема топлива, сливающегося через обратную магистраль форсунок за единицу времени. Для теста потребуются чистые мерные емкости (пластиковые или стеклянные банки объемом 100-200 мл), маркер для подписи, секундомер и ветошь.

Порядок действий: заглушите двигатель, отсоедините обратные топливопроводы от каждой форсунки и ТНВД. Подсоедините к штуцерам форсунок и насоса подготовленные банки, надежно зафиксировав их. Запустите двигатель на 1-2 минуты на холостых оборотах, после чего заглушите и извлеките емкости.

Анализ результатов

Измерьте объем топлива в каждой банке. Нормы слива индивидуальны (указаны в мануале производителя), но критичным считается:

• Превышение нормы на конкретной форсунке (например, 50 мл/мин против 10-30 мл у соседних) – свидетельствует об износе иглы распылителя или нарушении герметичности клапана.
• Слишком малый слив или его отсутствие – может указывать на закоксовку каналов, заклинивание иглы.
• Одинаково высокий слив со всех форсунок – возможна неисправность ТНВД (регулятора давления, плунжерных пар).

Сравните показания, особое внимание уделяя разнице между цилиндрами. Для наглядности результаты удобно занести в таблицу:

Цилиндр №	Объем слива (мл/мин)	Отклонение
1	15	Норма
2	60	Критично!
3	18	Норма
4	12	Норма
ТНВД	25	Норма

Проверка банками – быстрый способ выявить "слабую" форсунку без стенда. Однако для точной диагностики причины неисправности (износ распылителя, нарушение давления впрыска) и последующего ремонта требуется разборка и проверка на оборудовании.

Проверка баланса производительности форсунок

Баланс производительности форсунок оценивает равномерность подачи топлива каждой форсункой в цилиндры двигателя. Значительный разброс в производительности вызывает дисбаланс работы цилиндров: одни перегружаются, другие недогружаются. Это проявляется в повышенной вибрации, снижении мощности, неустойчивых оборотах холостого хода, увеличении дымности выхлопа и перерасходе топлива.

Для точной проверки баланса требуется специализированное оборудование – стенд для испытания форсунок Common Rail. На таком стенде каждая форсунка поочередно устанавливается в камеру, где имитируются рабочие условия (давление в рампе, длительность импульса от ЭБУ). Собирается и измеряется объем топлива, впрыснутый каждой форсункой за определенное количество одинаковых импульсов.

Ключевые этапы проверки и оценки

Процедура измерения:

1. Форсунки последовательно закрепляют на стенде.
2. Задают параметры (давление Common Rail, длительность управляющего импульса, количество импульсов).
3. Собирают и взвешивают топливо, впрыснутое каждой форсункой.
4. Пересчитывают массу в объем (с учетом плотности топлива).

Анализ результатов:

• Рассчитывают средний объем впрыска по всем форсункам.
• Определяют отклонение объема каждой форсунки от среднего значения (в абсолютных единицах - см³ или мл, и в процентах).

Допустимые пределы отклонения:

Тип двигателя / Форсунки	Максимально допустимое отклонение (%)
Современные Common Rail (Euro 4/5/6)	±2 - ±3%
Старые системы (насос-форсунки, некоторые CR)	±3 - ±5%

Причины дисбаланса:

• Износ распылителя или иглы форсунки.
• Загрязнение каналов или фильтров форсунки.
• Разная калибровка или износ управляющих клапанов (соленоидов/пьезоэлементов).
• Механические повреждения компонентов.

Действия при выявлении дисбаланса:

1. Форсунки, выходящие за допустимый процент отклонения, требуют ремонта (чистка, замена распылителя, калибровочных шайб) или замены.
2. После ремонта/замены обязательна повторная проверка баланса на стенде.
3. В некоторых системах ЭБУ способен частично корректировать небольшие отклонения (адаптация форсунок), но это не заменяет физическую исправность.

Сравнение сигналов фиксатором осциллографа

Сравнение сигналов тока или напряжения с помощью фиксатора осциллографа – критический этап диагностики дизельных форсунок. Он позволяет визуализировать реальные параметры работы каждой форсунки в динамике и выявить отклонения от эталонных характеристик. Фиксатор подключается к цепи управления форсункой, регистрируя момент открытия/закрытия иглы, длительность импульса и форму сигнала.

Анализ осциллограмм базируется на сопоставлении графиков всех цилиндров между собой и с заводскими шаблонами. Неидентичность сигналов указывает на проблемные зоны: разницу в производительности форсунок, механические износы или сбои электроники. Ключевые параметры для сравнения – форма пиков, крутизна фронтов, амплитуда тока и стабильность напряжения.

Интерпретация отклонений в сигналах

Сравнение проводится по четырем ключевым участкам осциллограммы:

1. Фронт открытия: Резкий подъем тока (обычно 15-20А). Задержка или пологий подъем указывают на износ соленоида или низкое давление топлива.
2. Пик удержания: Стабилизация тока (8-12А). Проседание амплитуды сигнализирует о неисправностях ЭБУ, проводки или катушки форсунки.
3. Срез закрытия: Резкий спад тока до 0А. Затянутый спад – признак закоксовывания иглы или механических дефектов.
4. Индуктивный выброс: Напряжение после среза (до 80В). Отсутствие выброса – обрыв цепи, аномальная форма – КЗ в обмотке.

Отклонение сигнала	Возможная неисправность	Действия
Разная амплитуда пиков между цилиндрами	Износ пружин, засорение сопел	Проверка баланса производительности, чистка
Задержка фронта открытия > 0.2 мс	Залипание иглы, низкое давление ТНВД	Замер давления, диагностика ТНВД
Длительность впрыска не соответствует ЭБУ	Износ распылителя, утечки	Тест на герметичность, замена распылителя
Отсутствие индуктивного выброса	Обрыв цепи, неисправность ЭБУ	Прозвон проводки, проверка контактов

Важно: Сравнение должно проводиться при одинаковых условиях (температура двигателя, частота вращения). Разница >10% в длительности импульса или амплитуде между цилиндрами требует углубленной проверки. Корректная интерпретация осциллограмм исключает замену исправных компонентов и сокращает время ремонта.

Стендовое тестирование форсунок на спецоборудовании

Стендовое тестирование проводится на специализированных установках типа Bosch EPS, HARTRIDGE или COMMON RAIL TEST BENCH, имитирующих работу топливной системы двигателя. Оборудование подключается к форсункам через магистрали высокого давления и электронные разъемы управления, обеспечивая точную диагностику вне двигателя.

Испытания включают проверку герметичности запорного клапана, контроль производительности на разных режимах работы, анализ качества распыла топлива и соответствие цикловой подачи нормативам. Тестеры фиксируют давление впрыска, время срабатывания, объем топлива за цикл и равномерность подачи между цилиндрами.

Ключевые проверяемые параметры

• Герметичность иглы: Замер утечек при давлении ниже открытия
• Характеристики впрыска: Давление начала впрыска, форма факела
• Производительность: Объем топлива за 1000 циклов (куб.см/1000 цикл)
• Равномерность подачи: Отклонение между форсунками (макс. 3-5%)

Параметр	Норматив для Common Rail	Последствия отклонений
Давление открытия	180-220 бар (зависит от модели)	Неполное сгорание, нагар
Производительность	±3% от эталона	Вибрация, дымность выхлопа
Утечка за 30 сек	Менее 5-8 капель	Затрудненный пуск, калильное зажигание

По результатам теста принимается решение о чистке (ультразвуковой ванне с промывочной жидкостью), регулировке (корректировке давления пружины) или замене изношенных компонентов (распылителей, уплотнений). После ремонта обязательна повторная проверка для подтверждения восстановления параметров.

1. Подключение к стенду: Фиксация форсунки в держателе с калиброванным датчиком
2. Запуск тестовой программы: Анализ на холостом, среднем и пиковом режимах
3. Визуальный контроль факела: Оценка симметричности и дисперсности распыла
4. Формирование отчета: Сравнение данных с допусками производителя

Анализ формы факела распыла: важные критерии

Форма факела распыла напрямую влияет на качество смесеобразования и полноту сгорания топлива. Любые отклонения от эталонной геометрии свидетельствуют о нарушениях в работе форсунки, что приводит к повышенному расходу топлива, дымлению и потере мощности двигателя.

Визуальная оценка распыла проводится на специализированных стендах с прозрачными камерами под рабочим давлением. Ключевое внимание уделяется симметричности, плотности распределения топлива и отсутствию аномальных явлений в структуре факела.

Ключевые критерии оценки

Критерий	Норма	Отклонение
Симметричность	Равномерное распределение струй по всем направлениям	Асимметрия, слипание струй, отсутствие отдельных секторов
Угол конуса	Соответствие паспортным значениям (обычно 15°-30°)	Увеличение/уменьшение угла, неравномерность по секторам
Длина факела	Стабильность по всем струям	Разная длина струй, укорочение факела
Грануляция	Мелкодисперсный "туман" без капель	Видимые капли, неравномерная плотность распыла
Стабильность	Постоянная форма в течение всего впрыска	Колебания формы, пульсация струй

Типичные дефекты, выявляемые при анализе:

• Конусообразование - топливо подаётся компактной струёй вместо распыла
• Скручивание факела - спиралевидное истечение из-за эрозии распылителя
• Лужа под распылителем - подтекание иглы после закрытия
• Клинастость - отсутствие струй в отдельных секторах

Обнаружение отклонений требует проверки давления впрыска, состояния уплотнений, износа иглы и распылителя. Критичные деформации факела обычно устраняются только заменой распылителя.

Измерение давления открытия и герметичности форсунок

Проверка давления открытия форсунки осуществляется при помощи специального стенда с манометром высокого давления. Форсунка подключается к топливной рампе стенда, после чего подача топлива плавно увеличивается до момента начала впрыска. Контрольное значение фиксируется по манометру в момент "подрыва" иглы распылителя и появления первой струи топлива. Отклонение показателя от нормы (указанной производителем) свидетельствует о неисправности пружины, износе распылителя или засорении каналов.

Проверка герметичности выполняется при давлении на 10-15% ниже давления открытия. Форсунка фиксируется над прозрачной емкостью, и в течение 30-60 секунд визуально контролируется появление капель топлива на распылителе. Допустимая норма утечки – не более 1-2 капель в минуту. Интенсивное капание указывает на износ направляющей иглы или нарушение прилегания запирающего конуса распылителя.

Основные этапы диагностики

• Подготовка стенда: Прокачка системы для удаления воздуха.
• Калибровка: Проверка точности манометра эталонной форсункой.
• Фиксация давления открытия: 3-кратное измерение с вычислением среднего значения.
• Тест на герметичность: Выдержка под давлением с визуальным контролем утечек.

Параметр	Норма	Отклонение	Причина
Давление открытия	140-230 бар*	Снижение на 15%+	Износ пружины, деформация иглы
Герметичность	≤1 капли/мин	Постоянное капание	Зависание иглы, повреждение конуса распылителя

*Конкретные значения зависят от модели двигателя и типа форсунки (уточнять в ТУ).

Загрязнение распылителей: шлам и нагарообразование

Шлам представляет собой вязкие отложения из частиц пыли, недогоревшего топлива, смол и металлической стружки, циркулирующих в системе. Он накапливается в каналах и на игле распылителя, ограничивая пропускную способность форсунки. Особенно критично забивание микроотверстий, что нарушает геометрию факела распыла и снижает давление впрыска.

Нагар образуется при термическом разложении топлива под воздействием высоких температур в зоне распылителя. Твердые углеродистые отложения коксуются на конусе иглы и внутренних поверхностях сопла. Это приводит к закоксовыванию подвижных элементов, потере герметичности иглы и изменению характеристик впрыска – капли топлива становятся крупнее, а угол распыла уже.

Последствия загрязнений

• Неравномерная подача топлива между цилиндрами
• Провалы мощности и жесткая работа двигателя
• Увеличение расхода топлива до 15-20%
• Белый или черный дым из выхлопной трубы
• Повышенные вибрации на холостом ходу

Тип загрязнения	Основные причины	Метод устранения
Шламовые отложения	Низкое качество солярки, износ ТНВД, редкая замена фильтров	Промывка в ультразвуковой ванне с химическими реагентами
Коксование нагаром	Перегрев форсунок, длительная работа на холостом ходу, естественный износ	Механическая очистка иглы и сопла, замена распылителей

Для профилактики рекомендуется использовать топливные присадки-декантанты каждые 5 000 км пробега. При критическом загрязнении распылители требуют замены – восстановление геометрии сопла невозможно. Отзывы механиков подтверждают: 70% неисправностей Common Rail связаны именно с загрязнением форсунок.

Износ иглы и седла управляющего клапана

Износ иглы управляющего клапана и её седла в корпусе форсунки – одна из наиболее распространенных и критичных неисправностей современных дизельных форсунок, особенно с электронным управлением (насос-форсунки, Common Rail). Этот узел отвечает за мгновенное и герметичное перекрытие канала высокого давления после завершения впрыска топлива.

Износ происходит из-за интенсивного трения иглы о седло при каждом срабатывании клапана (десятки тысяч раз в минуту), а также под воздействием кавитации – схлопывания микроскопических пузырьков пара в топливе при резком падении давления, что буквально "выбивает" частицы металла. Наиболее часто образуется эллиптический износ посадочной поверхности иглы или седла.

Последствия износа

Главные проблемы, вызванные износом иглы и седла управляющего клапана:

• Потеря герметичности клапана: Топливо высокого давления просачивается через неплотно закрытый клапан.
• Повышенный обратный слив: Значительная часть топлива, вместо впрыска в цилиндр, уходит обратно в сливную магистраль.
• Падение давления в рампе (Common Rail) или в надплунжерной камере (насос-форсунки): Система не может поддерживать требуемое давление для точного впрыска.
• Нестабильная работа двигателя: Троение, провалы, рывки, особенно на холостом ходу и малых нагрузках, так как цилиндр с неисправной форсункой не получает нужного количества топлива.
• Трудный пуск: Системе требуется больше времени для создания необходимого давления перед запуском.
• Повышенный расход топлива и дымность выхлопа: Из-за неэффективного сгорания и потерь через слив.
• Повреждение ТНВД: Насос работает с повышенной нагрузкой, пытаясь компенсировать утечки, что ускоряет его износ.

Диагностика износа

Основные методы выявления износа управляющего клапана:

1. Замер обратного слива: Самый доступный метод. Количество топлива, стекающего по сливным трубкам от каждой форсунки за определенное время (обычно 30-60 сек при работе на холостом ходу), сравнивается с нормой (часто 30-50 мл/мин, но ТОЧНО по спецификации производителя!). Значительное превышение нормы у конкретной форсунки – явный признак износа её управляющего клапана или плунжерной пары.
2. Стендовая проверка на диагностическом стенде:
   • Анализ формы и параметров впрыска: "Провалы" давления при срабатывании клапана, нестабильность циклов впрыска.
   • Проверка герметичности клапана под давлением: Фиксация падения давления при закрытом клапане за определенное время.
   • Измерение объема обратного слива в контролируемых условиях.
3. Визуальный осмотр (после демонтажа и разборки): Выявление эллиптичности, задиров, раковин на конусе иглы и посадочной поверхности седла с помощью увеличительного стекла или микроскопа.

Ремонт

Устранение износа иглы и седла управляющего клапана:

1. Замеры: Точное измерение износа с помощью микрометров и калибров.
2. Притирка: Восстановление герметичности пары с помощью абразивных паст и специальных приспособлений для вращения иглы в седле. Эффективно только при незначительном износе.
3. Замена комплектующих: Основной метод при существенном износе:
   • Замена иглы управляющего клапана: Требует обязательной притирки к *имеющемуся* седлу.
   • Замена корпуса форсунки (седло - часть корпуса): Наиболее радикальный и дорогой вариант, часто экономически нецелесообразен.
   • Замена ремонтного комплекта клапана: Некоторые производители предлагают комплекты с новой иглой и седлом (втулкой), которые запрессовываются в корпус форсунки с последующей финальной притиркой.
4. Профессиональная сборка и регулировка: После замены деталей или притирки форсунка должна быть собрана с соблюдением всех моментов затяжки и отрегулирована на стенде (давление открытия, характеристики впрыска).

Симптом / Диагностический признак	Потенциальная причина (Износ клапана)	Решение / Ремонт
Сильно повышен обратный слив с одной форсунки	Потеря герметичности иглы/седла управляющего клапана	Замер износа, притирка или замена иглы/клапанного комплекта
Двигатель троит на холостом ходу, не держит холостой ход	Недостаточное давление в рампе/камере из-за утечки через клапан, малая порция впрыска	Проверка обратного слива, стендовая диагностика форсунки
Падение давления в рампе Common Rail	Утечка топлива через неплотный управляющий клапан одной или нескольких форсунок	Поочередное отключение слива форсунок для поиска неисправной, замер слива
Затрудненный пуск, особенно "на холодную"	Система не может быстро создать требуемое давление из-за утечек через клапаны	Проверка давления в рампе при пуске, диагностика обратного слива
Повышенный расход топлива, черный или сизый дым	Нарушение качества впрыска, неполное сгорание из-за неверной дозы/формы факела	Комплексная диагностика форсунок (слив, стенд), проверка клапанов

Залипание запорной иглы распылителя

Залипание запорной иглы внутри распылителя форсунки – критическая неисправность, при которой игла физически застревает в закрытом или открытом положении из-за механического препятствия или потери подвижности. Это полностью нарушает процесс впрыска топлива в цилиндр двигателя.

Основные причины залипания включают агрессивное воздействие абразивных частиц в некачественном топливе, образование твердых лаковых отложений при длительном простое или использовании старого ДТ, термическую деформацию распылителя от перегрева, а также коррозию рабочих поверхностей от конденсата или воды в топливной системе.

Последствия залипания

• Залипание в закрытом состоянии: Полное прекращение подачи топлива в цилиндр → цилиндр не работает, троение двигателя, резкое падение мощности.
• Залипание в открытом состоянии: Неуправляемая течь топлива ("перелив") → негерметичность форсунки, закоксовывание распылителя и поршневых колец, разжижение масла в картере, густой черный дым из выхлопа.

Диагностика и ремонт

1. Проверка на стенде: Анализ равномерности впрыска, факела распыла и герметичности при давлении.
2. Визуальный осмотр: Выявление задиров, царапин, эллипсности или коррозии на игле и корпусе распылителя.
3. Чистка ультразвуком: Применяется при легких отложениях без механических повреждений.
4. Притирка иглы: Ручная доводка с использованием абразивной пасты для восстановления герметичности (требует высокой квалификации).
5. Замена распылителя: Единственное решение при глубоких задирах, коррозии или деформации – установка нового комплекта распылителя с последующей регулировкой.

Отзывы о ремонте

Тип ремонта	Эффективность	Распространенные мнения
Чистка/притирка	Временное решение (30-50% ресурса нового распылителя)	"Помогло ненадолго, через 5 тыс. км проблемы вернулись", "Только для слабых загрязнений"
Замена распылителя	Высокая (90-100% при правильной установке)	"Двигатель заработал ровно, как новый", "Дорого, но экономия на топливе окупила затраты за полгода"

Профилактика: Использование качественного топлива с цетановым числом ≥ 51, обязательная установка топливных фильтров тонкой очистки и регулярная замена фильтрующих элементов, применение антигелей и дегидратантов для дизтоплива в зимний период.

Поломка и деформация пружины форсунки

Деформация или разрушение пружины форсунки – критическая неисправность, нарушающая герметичность иглы распылителя и давление впрыска. Ослабление пружины из-за усталости металла, перегрева или коррозии приводит к преждевременному открытию иглы и неполному закрытию после впрыска. Это вызывает подтекание топлива в камеру сгорания вне фазы впрыска.

Полный излом пружины блокирует работу форсунки: игла либо зависает в открытом положении (непрерывная подача топлива), либо заклинивает закрытой (отсутствие впрыска). В обоих случаях цилиндр перестает функционировать, появляются густой выхлоп, жесткая работа двигателя и металлический стук из-за ударных нагрузок на поршень.

Диагностика и ремонт

Признаки неисправности:

• Трудный запуск двигателя "на холодную"
• Неустойчивые обороты холостого хода
• Потеря мощности и "троение"
• Повышенный расход топлива
• Маслянистые отложения на свече накаливания неисправного цилиндра

Методы проверки:

1. Тест баланса цилиндров (отключение подачи топлива поочередно на каждом цилиндре для выявления неработающего).
2. Измерение давления в топливной рампе (падение давления после остановки двигателя указывает на утечку через дефектную форсунку).
3. Контроль компрессии (для исключения проблем с ГРМ или ЦПГ).
4. Стендовая проверка на диагностическом оборудовании – точное определение давления открытия иглы и герметичности распылителя.

Варианты ремонта:

Замена пружины	Возможна только при наличии ремонтного комплекта для конкретной модели форсунки и сохранности посадочных мест
Шлифовка торцов пружины	Применяется при незначительной деформации (укорачивает длину пружины, требует перерасчета жесткости!)
Замена форсунки в сборе	Необходима при изломе пружины, сильной коррозии, деформации корпуса или отсутствии запчастей

Отзывы владельцев: Большинство отмечает экономическую нецелесообразность восстановления форсунок с поврежденной пружиной – после ремонта часто наблюдаются отклонения в давлении открытия. Рекомендуется полная замена узла с последующей адаптацией параметров впрыска через диагностический сканер.

Неисправности соленоида или пьезоэлемента

Соленоидные клапаны управляют подачей топлива через электромагнитное поле, а пьезоэлементы используют кристаллические пластины, меняющие форму под напряжением. Оба механизма критичны для точного дозирования топлива и соблюдения временных характеристик впрыска.

Основные неисправности проявляются в виде нестабильной работы двигателя: рывков, потери мощности, повышенной дымности выхлопа или затрудненного пуска. Электронные ошибки (например, P0200-P0204, P0251) часто указывают на проблемы в цепи управления.

Характерные неисправности и диагностика

Распространенные дефекты:

• Обрыв или короткое замыкание в обмотке соленоида/пьезоэлемента
• Зависание якоря клапана из-за загрязнений
• Механический износ пружины возврата
• Трещины в керамических слоях пьезоэлектрика
• Коррозия контактов

Методы проверки:

1. Замер сопротивления обмотки (соленоид: 0.2-5 Ом, пьезоэлемент: 30-200 кОм)
2. Тест управляющего сигнала осциллографом
3. Проверка герметичности запорного клапана на стенде
4. Анализ обратной связи ЭБУ (корректировка топливоподачи)

Тип элемента	Признак неисправности	Способ ремонта
Соленоид	Нулевое сопротивление (КЗ)	Замена обмотки
Пьезоэлемент	Отсутствие отклика на импульс	Переборка блока с заменой кристаллов

Особенности ремонта: Замена соленоида возможна без разборки форсунки, в то время как восстановление пьезоэлемента требует прецизионной сборки в чистых условиях. Калибровка после ремонта обязательна на спецоборудовании.

Протечки топлива через уплотнения и соединения

Утечки в топливной системе дизеля возникают на стыках форсунок, топливных трубок высокого давления, обратной магистрали или местах соединения с рампой. Основная причина – нарушение герметичности уплотнительных элементов: медных шайбок под форсунками, резиновых колец на обратке, конусных седел или ниппельных соединений топливопроводов.

Эксплуатационные последствия включают падение давления в системе, подсос воздуха, затрудненный пуск двигателя и неравномерную работу на холостом ходу. Визуально проблема проявляется маслянистыми подтеками вокруг форсунок, влажными пятнами на соединениях топливных трубок или характерным запахом солярки в подкапотном пространстве.

Диагностика и устранение

Методы выявления:

• Визуальный осмотр узлов при работающем двигателе с использованием фонаря
• Обработка соединений специальным аэрозолем-индикатором течей
• Контроль давления в топливной рампе сканером при создании нагрузки

Типовые решения:

Элемент	Ремонтное действие	Критичность
Медные уплотнительные шайбы	Замена комплектом с притиркой седла	Обязательная
Резиновые кольца обратки	Установка новых колец с обработкой силиконовой смазкой	Высокая
Деформированные топливные трубки	Протяжка соединений динамометрическим ключом или замена	Экстренная
Трещины в корпусе форсунки	Замена детали	Аварийная

Профилактика: регулярная протяжка крепежа форсунок с соблюдением момента затяжки (40–60 Н·м для большинства двигателей), замена уплотнений при каждом демонтаже, контроль состояния трубок. Важно: повторное использование медных шайбок недопустимо из-за деформации при обжиме.

Засорение топливных каналов внутри форсунки

Засорение внутренних каналов форсунки возникает из-за накопления отложений, образующихся при сгорании низкокачественного дизельного топлива. Твердые частицы, смолы и парафины оседают на стенках распылителя и жиклеров, сужая проходное сечение. Это нарушает геометрию факела распыла и снижает пропускную способность форсунки.

Постепенное уменьшение диаметра каналов приводит к дисбалансу топливоподачи между цилиндрами. Критическое засорение полностью блокирует проход топлива, вызывая отказ цилиндра. На ранних стадиях проблема проявляется нестабильной работой двигателя, но без своевременного устранения провоцирует более серьезные поломки.

Основные аспекты проблемы

Типичные причины засорения:

• Эксплуатация на топливе с высоким содержанием серы, воды или механических примесей
• Несвоевременная замена топливных фильтров тонкой очистки
• Окисление топлива при длительном простое автомобиля
• Износ ТНВД, поставляющего металлическую стружку в систему

Методы диагностики:

Способ	Принцип	Эффективность
Стендовая проверка	Анализ формы факела и производительности	Точно выявляет степень засора
Замер баланса цилиндров	Сравнение мощности по цилиндрам через сканер	Косвенный метод, требует подтверждения
Визуальный осмотр распылителя	Контроль отложений после демонтажа	Прямое подтверждение, но трудоемко

Варианты восстановления:

1. Ультразвуковая очистка в ванне со спецраствором для растворения отложений
2. Механическая прочистка калиброванными проволоками (только для несквозных каналов)
3. Замена распылителя при наличии необратимых отложений или коррозии
4. Применение промывочных присадок в бак для профилактики

Отзывы специалистов: В 70% случаев ультразвуковая очистка восстанавливает параметры форсунки, но при использовании "левых" дизтоплив засор рецидивирует через 5-8 тыс. км. Капитальный ремонт с заменой распылителя гарантирует ресурс 30+ тыс. км. Критически важно устранять первопричину - устанавливать оригинальные фильтры и заправляться на проверенных АЗС.

Тепловые деформации корпуса при перегревах

Перегрев дизельной форсунки провоцирует неравномерное расширение металла корпуса, особенно в зоне распылителя и каналов подачи топлива. Локальные температуры свыше 300–350°C (при норме до 120°C) вызывают остаточные деформации, искажающие геометрию ответственных поверхностей. Наиболее критично искривление оси иглы распылителя и плоскости прилегания корпуса к ГБЦ.

Постепенное коробление нарушает герметичность контактных зон, провоцируя утечки топлива или газов из камеры сгорания. Параллельно возникает заклинивание иглы из-за изменения зазоров в направляющих втулках, что ведет к неконтролируемому впрыску или полному отказу распылителя. Деформации часто визуально незаметны и требуют инструментальной диагностики.

Ключевые последствия и методы выявления

• Утечки через уплотнения: Проявляются нагаром на стыке форсунки с головкой блока. Проверяются пуском двигателя с демонтированным клапаном крышки и визуальным контролем течей.
• Нарушение факела распыла: Анализируется на стенде тестером форсунок. Характерные признаки – асимметричные струи топлива или "сливание" жидкости каплями.
• Замер геометрии: Выполняется микрометром и калиброванными щупами в сервисе. Измеряются:соосность посадочных поверхностей, перпендикулярность опорной плоскости, диаметр отверстий распылителя.

Параметр деформации	Допустимое отклонение (мм)	Метод контроля
Искривление оси корпуса	≤ 0.02	Индикаторная скоба на поверочной плите
Неплоскостность привалочной поверхности	≤ 0.01	Щуп под линейку
Расширение топливных каналов	≤ 0.005	Калиброванные пробки

Ремонт деформированных корпусов экономически нецелесообразен из-за высокой стоимости точной механической обработки и термообработки. Практикуется замена узла, особенно при отклонениях свыше 0.05 мм. Профилактика включает контроль системы охлаждения, своевременную замену уплотнений и исключение перегрузок двигателя.

Механическая очистка форсунок с разборкой

Данный метод применяется при сильных отложениях нагара или механических загрязнениях, которые невозможно устранить ультразвуком или химическими реагентами. Требует полной разборки форсунки на составные части с обязательной заменой уплотнительных элементов и распылителя.

Процедура выполняется исключительно в чистых условиях с использованием специального инструмента для демонтажа многодырчатых распылителей и корпусов форсунок. Каждый компонент (игла, пружина, корпус, фильтр-сеточка) тщательно осматривается на предмет износа или повреждений перед очисткой.

Пошаговый процесс очистки

1. Демонтаж распылителя с помощью динамометрического ключа для предотвращения деформации
2. Вымачивание деталей в ацетоне или керосине для размягчения отложений
3. Аккуратная ручная очистка иглы и каналов:
   • Деревянными скребками (не металлическими!)
   • Мягкими ёршиками диаметром менее 0.3 мм
   • Продувка сжатым воздухом под давлением 3-5 бар
4. Контроль геометрии иглы и седла распылителя под микроскопом

Критичные параметры	Допустимые отклонения
Зазор иглы в направляющей	≤ 0.002 мм
Герметичность седла	0 капель/мин при 250 бар
Износ уплотняющего конуса	Ширина пояска ≤ 0.5 мм

Важно: Запрещена обработка абразивами или наждачной бумагой! После сборки обязательна проверка на стенде: давление впрыска, форма факела, герметичность. При обнаружении дефектов распылителя или корпуса – только замена.

Ультразвуковая ванна для растворения отложений

Ультразвуковая ванна – специализированное оборудование для очистки распылителей и корпусов дизельных форсунок от нагара, лаковых отложений и продуктов старения топлива. Принцип работы основан на эффекте кавитации: высокочастотные звуковые волны создают в жидком растворе микроскопические пузырьки, которые схлопываются с огромной энергией, буквально отрывая загрязнения с поверхности металла даже в труднодоступных каналах.

Процесс очистки включает погружение демонтированных форсунок или распылителей в ванну, заполненную специальным моющим раствором (чаще всего на основе керосина, сольвента или щелочных составов). Под действием ультразвука длительностью от 10 до 30 минут (в зависимости от степени загрязнения) отложения разрыхляются и растворяются, не повреждая прецизионные детали. Обязательным этапом является последующая многократная промывка в чистом растворителе и продувка сжатым воздухом.

Ключевые преимущества метода

• Высокая эффективность: Удаляет закоксованные отложения в сложных полостях, недоступных для механической чистки.
• Бережное воздействие: Не повреждает ответственные поверхности (иглу, седло, сопловые отверстия) в отличие от абразивных методов.
• Комплексность: Очищает как внешние поверхности, так и внутренние каналы подачи топлива и обратного слива.

Возможные ограничения и риски

Фактор	Последствие	Меры предосторожности
Слишком длительная обработка	Микроэрозия металла, повреждение уплотнений	Строгое соблюдение времени цикла, визуальный контроль
Неправильный выбор раствора	Коррозия компонентов, неполное удаление отложений	Использование рекомендованных производителем жидкостей
Наличие механических повреждений до чистки	Ухудшение состояния (трещины, сколы)	Предварительная дефектовка узлов

Типичные отзывы специалистов

• "После УЗ-ванны и калибровки на стенде 90% распылителей Common Rail возвращаются к нормативным параметрам расхода и герметичности."
• "Не заменяет замену изношенных деталей! Если игла имеет выработку – очистка не восстановит геометрию."
• "Критично качество оборудования: дешевые ванны часто не обеспечивают нужную частоту и равномерность кавитации."

Чистка топливными присадками без демонтажа

Добавление специальных присадок в топливный бак – популярный метод удаления нагара и отложений с форсунок дизельного двигателя без их физического снятия. Активные химические компоненты (детергенты, растворители, коррозионные ингибиторы) смешиваются с горючим, циркулируют по топливной системе и постепенно растворяют загрязнения на иглах распылителей, седлах клапанов и внутренних поверхностях.

Процедура выполняется при заправке бака: флакон средства заливается перед добавлением топлива для равномерного распределения. Для достижения эффекта рекомендуется проехать 300-500 км в режиме умеренных и высоких нагрузок (обороты 2500-3500 об/мин), чтобы обеспечить интенсивный поток смеси через инжекторы. Повторная обработка через 3-5 тыс. км закрепляет результат.

Ключевые аспекты применения

• Эффективность: Устраняет легкие и средние отложения, восстанавливает геометрию факела распыла, снижает дымность выхлопа.
• Ограничения: Бессильна против механических повреждений (износ пружин, деформация иглы) и закоксовки от длительного простоя.
• Риски: Отслоившиеся крупные фрагменты нагара могут засорить топливные каналы или фильтры тонкой очистки.

Популярные составы	Особенности
Liqui Moly Diesel Spülung	Акцентирован на растворение смол, содержит смазывающие компоненты
Wynn's Diesel Injector Cleaner	Усиленная формула для тяжелых отложений, защита от коррозии
Hi-Gear Diesel Injector Cleaner	Бюджетный вариант с быстрым действием, подходит для профилактики

Важно: Используйте только средства с пометкой "для дизельных систем Common Rail" – они учитывают высокое давление и материалы современных форсунок. Избегайте дешевых аналогов с агрессивными растворителями, повреждающими уплотнения.

1. Подготовка: Прогрейте двигатель до рабочей температуры.
2. Дозировка: Соблюдайте пропорции, указанные производителем (обычно 1 флакон на 40-70 л топлива).
3. Заправка: Залейте присадку в пустой бак, затем заполните бак топливом минимум на ¾.
4. Эксплуатация: Избегайте холостого хода – поддерживайте обороты выше 2000 об/мин в течение цикла очистки.

По отзывам автовладельцев, положительный эффект (повышение плавности работы, приёмистости) наблюдается в 60-70% случаев при своевременной обработке. При сильном загрязнении метод рассматривается как промежуточный этап перед ультразвуковой чисткой или заменой распылителей.

Регулировка давления открытия механических форсунок

Точная настройка давления открытия критична для правильного распыла топлива и соблюдения экологических норм. Несоответствие заданным параметрам (обычно 150-300 атм для большинства дизелей) провоцирует перегрев двигателя, повышенный расход горючего и характерные стуки в цилиндрах.

Процедура выполняется на стенде с манометром высокого давления и регулировочными шайбами. Для корректировки демонтируется распылитель, после чего изменяется толщина калибровочных шайб под пружиной иглы форсунки – увеличение толщины повышает давление открытия, уменьшение – понижает.

Последовательность регулировки

1. Установка форсунки в стендовый держатель
2. Подключение топливной магистрали высокого давления
3. Плавная подкачка рычагом до "подрыва" иглы
4. Фиксация показаний манометра в момент открытия
5. Снятие корпуса распылителя при несоответствии норме
6. Замена регулировочных шайб (шаг 0.05-0.1 мм)
7. Повторная проверка после сборки (3-5 циклов)

Критерии качества: стабильное давление в пределах допуска (±5 атм), отсутствие подтеков до/после открытия, равномерный "туман" распыла при тесте на факел.

Симптомы ошибок	Последствия	Решение
Снижение давления	Ранний впрыск, жесткая работа	Установка более толстых шайб
Завышение давления	Позднее зажигание, белый дым	Монтаж тонких шайб
Разброс значений по цилиндрам	Вибрация, потеря мощности	Индивидуальная калибровка каждой форсунки

Важно: регулировочные шайбы должны быть идеально чистыми – микрочастицы грязи вызывают заклинивание иглы. После сборки обязательна проверка герметичности запорного конуса под давлением.

Замена фильтров тонкой очистки форсунок

Фильтры тонкой очистки топлива в дизельных форсунках выполняют критически важную функцию: они задерживают мельчайшие частицы загрязнений (до 1-5 микрон), предотвращая их попадание в прецизионные пары распылителей. Со временем эти фильтры забиваются отложениями, лаковыми образованиями и абразивом, содержащимся в топливе, что приводит к нарушению пропускной способности.

Симптомы засорения фильтров тонкой очистки проявляются как ухудшение запуска двигателя (особенно "на холодную"), нестабильная работа на холостом ходу, падение мощности и приемистости, повышенная дымность выхлопа (белый или черный дым). В тяжелых случаях возможен отказ форсунки.

Процедура замены фильтров тонкой очистки

Основные этапы замены:

1. Демонтаж форсунок: Снятие топливной рампы или индивидуальное извлечение каждой форсунки с соблюдением чистоты.
2. Разборка форсунки: Аккуратное отсоединение корпуса распылителя от корпуса форсунки. Фильтр расположен внутри, обычно в канале подачи топлива перед иглой распылителя.
3. Извлечение старого фильтра: Осторожное удаление мелкосетчатого фильтрующего элемента (часто имеет цилиндрическую форму) с помощью пинцета или тонкого инструмента.
4. Очистка посадочного места: Продувка каналов сжатым воздухом и промывка специальным очистителем для удаления остатков загрязнений.
5. Установка нового фильтра: Монтаж строго оригинального или качественного аналогового фильтра. Критически важно соблюсти правильную ориентацию и не повредить элемент.
6. Сборка и установка: Аккуратная сборка форсунки с заменой уплотнений (колец, шайб), смазка резьб и установка на двигатель с рекомендованным моментом затяжки.

Ключевые требования:

• Работы проводятся в условиях максимальной чистоты.
• Обязательна замена всех уплотнительных элементов форсунки.
• После замены необходима программная адаптация форсунок (если требуется ECU) и контроль работы двигателя.

Последствия использования некачественных фильтров или ошибок при замене:

Проблема	Результат
Неоригинальный/дешевый фильтр	Низкая фильтрующая способность, быстрое засорение, риск разрушения материала и попадания частиц в распылитель
Нарушение чистоты при монтаже	Загрязнение топливной системы, повреждение распылителя
Повреждение фильтра при установке	Снижение или блокировка подачи топлива, неработоспособность форсунки
Игнорирование замены уплотнений	Подсос воздуха, утечки топлива, нарушение давления в рампе

Замена фильтров тонкой очистки считается эффективной профилактической мерой и часто решает проблемы с подачей топлива, особенно на форсунках с большим пробегом. Регулярность замены зависит от качества топлива и состояния топливной системы, но обычно совпадает с плановым ТО или при появлении характерных симптомов.

Замена уплотнительных колец и шайб при ремонте

Уплотнительные кольца и термошайбы критичны для герметичности топливной системы дизеля. Изношенные элементы вызывают утечки топлива, подсос воздуха, неравномерную работу двигателя и снижение давления в рампе. Регулярная замена этих компонентов при сервисе форсунок предотвращает попадание грязи в распылитель и исключает смешивание топлива с моторным маслом.

Дефекты проявляются маслянистыми подтёками на корпусе форсунки, чёрным оттенком моторного масла из-за разбавления соляркой, затруднённым пуском или плавающими оборотами. Особое внимание уделяют медным уплотнительным шайбам – их деформация ведёт к нарушению теплового контакта и перегреву форсунки. Повторное использование старых уплотнений недопустимо даже при визуально хорошем состоянии.

Порядок замены и рекомендации

Процедура требует демонтажа форсунок с двигателя. После снятия старых колец посадочные места очищают от нагара и грязи мягкой щёткой без абразивов. Новые уплотнения устанавливают только вручную, избегая перекосов и растягивания. Обязательно применяйте смазку на основе солярки – это предотвращает повреждение резины при монтаже.

1. Подбор комплекта: Используйте кольца и шайбы исключительно под конкретную модель форсунки (Bosch, Delphi, Denso и др.)
2. Установка колец: Резиновые кольца монтируются в канавки корпуса без применения острых инструментов.
3. Затяжка шайб: Медные термошайбы затягиваются динамометрическим ключом с усилием, указанным производителем (обычно 15-25 Нм).

Компонент	Материал	Риск при неправильной установке
Верхнее уплотнительное кольцо	Фторкаучук	Утечка топлива в подкапотное пространство
Нижнее уплотнительное кольцо	Фторкаучук	Попадание топлива в картер двигателя
Термокомпенсирующая шайба	Медь	Перегрев форсунки, потеря герметичности камеры сгорания

В отзывах механики подчёркивают: применение дешёвых неоригинальных уплотнений ведёт к повторному ремонту через 5-10 тыс. км. Качественные кольца сохраняют эластичность при высоких температурах, а медные шайбы обеспечивают равномерное прилегание. После замены обязательна проверка герметичности системы на работающем двигателе в течение 10-15 минут.

Процедура замены распылителей Common Rail

Замена распылителей форсунок Common Rail – критически важная операция при потере герметичности, изменении факела распыла или неустранимом загрязнении. Неправильное выполнение процедуры гарантированно приведет к некорректной работе двигателя, повышенному дымлению или повреждению топливной аппаратуры.

Работу проводят на снятых с двигателя форсунках, используя специализированный инструмент и соблюдая абсолютную чистоту. Категорически запрещено использовать ударные методы или пытаться разбирать корпус форсунки без съемников.

Последовательность операций

Подготовка:

• Очистите внешнюю поверхность форсунки от загрязнений сжатым воздухом и спецжидкостями.
• Надежно зафиксируйте форсунку в мягких тисках, исключив деформацию корпуса.
• Подготовьте чистую рабочую зону с органайзером для мелких деталей.

Демонтаж старого распылителя:

1. Специальным ключом (шестигранником/торксом) открутите крепежную гайку распылителя.
2. Извлеките иглу распылителя и пружину (при наличии), запомните их ориентацию.
3. Используя съемник для распылителей (гидравлический или резьбовой), аккуратно выпрессуйте корпус распылителя из форсунки. Прилагайте усилие строго по оси.

Монтаж нового распылителя:

1. Тщательно очистите посадочное гнездо в корпусе форсунки.
2. Смажьте наружную поверхность нового распылителя чистым дизельным топливом.
3. Установите распылитель в гнездо строго перпендикулярно, используя монтажную оправку при необходимости.
4. Затяните крепежную гайку с моментом, указанным производителем (обычно 40-70 Н·м), используя динамометрический ключ.
5. Установите на место иглу и пружину в правильной ориентации.

Обязательные действия после замены:

• Проверка на герметичность под давлением на стенде.
• Калибровка форсунки (программирование кода коррекции в ЭБУ двигателя).
• Тестовая обкатка двигателя с контролем параметров работы цилиндров.

Ключевые моменты	Риски при нарушении
Применение динамометрического ключа	Деформация корпуса, срыв резьбы
Чистота рабочей зоны	Загрязнение топливных каналов, ускоренный износ
Калибровка в ЭБУ	Дисбаланс цилиндров, повышенный расход топлива

Калибровка форсунок после ремонта: нюансы

Калибровка является обязательным и критически важным этапом после любого ремонта дизельных форсунок, будь то замена распылителей, шайб, плунжерных пар или других компонентов. Без точной настройки на специализированном стенде отремонтированная форсунка не сможет обеспечить требуемые параметры впрыска, что сведет на нет весь ремонт и может привести к повреждению двигателя.

Процесс калибровки включает в себя комплекс измерений и регулировок: проверку давления начала впрыска (для механических систем) или срабатывания соленоида/пьезоэлемента (для Common Rail), оценку герметичности запорного конуса и гидроплотности по другим каналам, измерение производительности (количества топлива, проходящего через форсунку за определенное время/количество циклов) и, самое главное, визуальную оценку качества и факела распыла топлива на различных давлениях.

Ключевые аспекты точной калибровки

Достижение корректных параметров требует внимания к нескольким факторам:

• Тип форсунки: Методики и параметры калибровки кардинально различаются для классических механических форсунок, насос-форсунок (Unit Injector, Unit Pump), систем Common Rail разных поколений и пьезофорсунок. Необходимо точно знать спецификации производителя для конкретной модели.
• Калибровочные коды (для Common Rail): После регулировки производительности и времени срабатывания, современные стенды рассчитывают индивидуальные калибровочные коды (коррекционные значения) для каждой форсунки. Эти коды обязательно должны быть введены в блок управления двигателем (ЭБУ) через диагностическое оборудование для компенсации естественного разброса характеристик между форсунками.
• Качество распыла: Визуальная оценка факела на стенде – важнейший этап. Распыление должно быть мелкодисперсным ("туман"), равномерным по всем отверстиям распылителя, без крупных капель или струй. Нарушение формы факела – прямой признак неисправности распылителя или внутренних компонентов.
• Герметичность: Проверяется как герметичность иглы распылителя на запорном конусе (подтекание после впрыска недопустимо), так и герметичность по другим соединениям внутри форсунки под высоким давлением.

Типичные проблемы, выявляемые при калибровке после ремонта, и их последствия:

Выявленное отклонение	Возможная причина	Последствия для двигателя
Неравномерная производительность форсунок в комплекте	Недостаточная точность регулировки, износ компонентов, некачественный ремкомплект	Дисбаланс цилиндров, вибрация, "троение", повышенная дымность, ошибки ЭБУ
Неудовлетворительное качество распыла (струи, крупные капли)	Дефект нового распылителя, неправильная сборка, загрязнение каналов	Неполное сгорание, повышенный расход топлива, нагар в камере сгорания и на клапанах, черный дым
Подтекание топлива из распылителя	Некачественный распылитель, повреждение запорного конуса иглы/седла, неправильное усилие пружины (для мех. систем)	Затрудненный пуск (особенно горячего двигателя), калильное зажигание, дымление, разжижение масла
Несоответствие давления начала впрыска / времени срабатывания	Неправильная регулировка, износ регулировочных шайб/шайб, неисправность управляющего клапана (CR)	Нарушение фаз впрыска, потеря мощности, жесткая работа, повышенный шум, ошибки ЭБУ

Пренебрежение калибровкой или ее выполнение на неподходящем или неоткалиброванном оборудовании гарантированно приведет к повторному выходу форсунки из строя в кратчайшие сроки, некорректной работе двигателя и потенциально дорогостоящему ремонту. Только точная калибровка на профессиональном стенде с занесением кодов в ЭБУ обеспечивает восстановление заводских характеристик впрыска и долговременную надежную работу отремонтированной форсунки.

Технические требования к установке форсунок

Соблюдение регламента установки форсунок критически влияет на герметичность камеры сгорания, равномерность подачи топлива и ресурс двигателя. Нарушение параметров приводит к прогару прокладок, утечкам газов, перегреву ГБЦ и локальным повреждениям посадочных отверстий.

Обязательна предварительная очистка колодцев от нагара и проверка геометрии посадочных поверхностей. Запрещена повторная установка одноразовых уплотнительных элементов (медных шайб, термошайб, уплотнительных колец). Применение герметиков недопустимо – герметизация обеспечивается только механическим прижимом.

Ключевые параметры монтажа

• Момент затяжки: Точное соблюдение значений, указанных производителем двигателя (обычно 20-50 Н·м для легковых авто, до 100 Н·м для грузовых). Превышение вызывает деформацию корпуса, недостаток – утечки газов.
• Последовательность затяжки: Обязательное применение диагональной схемы в 2-3 этапа (предварительная + финишная протяжка). Центральное расположение форсунки в колодце контролируется визуально.
• Калибровка усилителя: Использование динамометрического ключа с регулярной поверкой. Пневмогайковёрты запрещены.

Тип крепления	Особенности	Контроль после установки
Фланцевое (болты)	Замена деформированных шайб, обработка резьбы графитовой смазкой	Проверка зазора под фланцем щупом (0.1-0.3 мм)
Резьбовое (накидная гайка)	Применение спецключа без повреждения распылителя	Тест герметичности топливной магистрали под давлением

1. Перед финальной затяжкой обязательна прокачка топливной системы для удаления воздуха.
2. После запуска двигателя – диагностика на отсутствие шипения (признак утечки газов) и проверка тестером параметров коррекции по цилиндрам.
3. Повторная протяжка крепежа через 500-1000 км пробега (для фланцевых соединений).

Обзор профессиональных стендов Bosch и Delphi

Стенды Bosch EPS 200/205 и Delphi DFP 5000/6000 представляют собой флагманские решения для диагностики и ремонта дизельных форсунок Common Rail. Оба оборудования обеспечивают комплексную проверку производительности, герметичности, качества распыла и электронных параметров инжекторов. Интеграция с оригинальными базами данных производителей позволяет автоматически идентифицировать модели форсунок и применять корректные алгоритмы тестирования.

Ключевым отличием является специализация: системы Bosch оптимизированы для работы с компонентами собственного производства, включая пьезоэлектрические и соленоидные инжекторы. Стенды Delphi поддерживают более широкий спектр изделий различных брендов, включая азиатские производители, что расширяет возможности сервисных центров. Оба комплекса оснащены модулями гидравлической прокачки и ультразвуковой очистки.

Функциональные возможности

• Bosch EPS: Автоматическая калибровка усилия соленоида, тест обратной утечки топлива, проверка срабатывания иглы с высокоскоростной камерой, имитация рабочих циклов двигателя
• Delphi DFP: Диагностика мультипликаторных форсунок, анализ производительности при экстремальных давлениях (до 2500 бар), тест балансировки цилиндров, генерация адаптивных кодов калибровки

Критерий	Bosch EPS 205	Delphi DFP 6000
Совместимость	Bosch, Siemens VDO	Delphi, Denso, Continental, Hyundai/Kia
Макс. давление	2000 бар	2500 бар
Анализ распыла	4-режимная камера с подсветкой	3D-сканирование факела

По отзывам мастеров, главные преимущества Bosch – абсолютная точность измерений для оригинальных компонентов и встроенные инструкции по регулировке. Delphi отмечают за гибкость конфигурации тестов и расшифровку ошибок контроллеров различных производителей. К типовым недостаткам относят высокую стоимость расходных материалов (тестовые штуцеры, адаптеры) и необходимость регулярной поверки измерительных блоков.

Практический опыт диагностики на ЯМЗ и Cummins

Диагностика форсунок на двигателях ЯМЗ (например, 238, 536) часто начинается с анализа работы цилиндров через сканер, способный считывать неравномерность вращения коленвала (RPM Deviation). Замер времени впрыска и корректировок топливоподачи по цилиндрам помогает выявить "слабые" форсунки. Характерные симптомы – жесткая работа, белый дым на холостых, потеря мощности – требуют проверки давления открытия на стенде и контроля обратного слива. Для ЯМЗ критично качество топлива: износ распылителей и закоксовывание иглы – частые последствия воды и примесей.

На двигателях Cummins (ISF, ISB, L9) ключевой этап – анализ данных электронного блока управления (ECM) через специализированное ПО (INSITE, CALTERM). Параметры коррекции топливоподачи (Balance Rates), желаемые/фактические значения давления Common Rail, длительность впрыска и ошибки по пропускам воспламенения четко указывают на проблемы форсунок. Особое внимание – скачкам давления в рампе при отсечке форсунки (Inlet Metering Valve Test) и повышенному сливу топлива через обратку.

Типовые неисправности и методы выявления

Общие проблемы для ЯМЗ и Cummins:

• Залипание иглы распылителя: Проверяется тестом на стабильность обратного слива и визуальным контролем факела на стенде.
• Износ уплотнений (медных шайб, уплотнительных колец): Диагностируется по падению давления в рампе после остановки двигателя, наличию газов в обратной магистрали.
• Загрязнение сопловых отверстий: Выявляется анализом формы факела и равномерности распыла под микроскопом на испытательном стенде.
• Неисправность соленоида (электромагнита): Проверяется тестом сопротивления обмотки (Ом) и "пин-тестом" на сканере (активация форсунки на заглушенном двигателе).

Особенности Cummins (Common Rail):

• Отказ датчиков давления топлива (Rail Pressure Sensor) имитирует симптомы "мертвой" форсунки – обязательна проверка показаний ECM.
• Износ плунжерных пар ТНВД приводит к недостаточному давлению в рампе – требует замера производительности насоса.
• Проблемы с клапаном дозирования топлива (IMV/SCV) – проверяются командами управления через сканер и замером давления.

Практические аспекты ремонта и отзывы

ЯМЗ:

• Часто ремонтопригодны: замена распылителей, уплотнений, притирка иглы. Ключевое – качество ремкомплектов и калибровка давления открытия на стенде. Отзывы отмечают чувствительность к подделкам.
• После замены форсунки обязательна "обкатка" под нагрузкой для приработки деталей.

Cummins:

• Преобладает замена форсунок в сборе (особенно для современных моделей). Ремонт сложен, требует спецоборудования и ПО для кодировки инжектора в ECM. Отзывы подчеркивают важность оригинальных запчастей.
• Обязательна замена топливного фильтра, промывка магистралей и бака после выхода форсунок из строя.

Критерий	ЯМЗ (механические/насос-форсунки)	Cummins (Common Rail)
Основной диагностический инструмент	Стенд проверки форсунок, манометр обратки	Диагностический сканер (INSITE/CALTERM), стенд
Частая неисправность	Износ распылителя, закоксовка	Отказ соленоида, загрязнение сопел
Типовое решение	Замена распылителя/ремонт	Замена форсунки в сборе
Критичность калибровки	Высокая (давление открытия)	Обязательна запись кода в ECM

Эффективность различных методов чистки форсунок

Химическая промывка с использованием спецжидкостей демонстрирует высокую результативность против легких отложений (лак, нагар) при регулярном обслуживании. Однако для закоксованных или битумных отложений её эффективность резко падает из-за ограниченного времени воздействия и невозможности физического удаления частиц.

Ультразвуковая чистка обеспечивает глубокую обработку за счет кавитационных волн, разрушающих стойкие отложения даже в труднодоступных зонах распылителя. Ключевое условие успеха – точная настройка частоты и времени процедуры, иначе возможны повреждения пьезоэлементов и уплотнений.

Сравнение методов по ключевым параметрам

Метод	Эффективность против сложных отложений	Риск повреждения форсунки	Стоимость
Химическая промывка	Низкая-средняя	Минимальный	Низкая
Ультразвуковая чистка	Высокая	Средний (при нарушении технологии)	Средняя
Механическая разборка/чистка	Максимальная	Высокий (требует экспертных навыков)	Высокая

Критически важные аспекты:

• При ультразвуковой обработке обязательна последующая прогонка на стенде для проверки факела распыла и герметичности иглы.
• Механическая чистка с заменой распылителей – единственный вариант восстановления при:
  • Деформации корпуса форсунки
  • Критическом износе сопряженных деталей
  • Наличии металлической стружки в топливе

Отзывы мастеров подчеркивают: комбинирование методов (например, предварительная химическая обработка + ультразвук) повышает результативность на 25-40% по сравнению с отдельными процедурами, особенно для систем Common Rail с микроскопическими допусками.

Отзывы о восстановлении форсунок VS замена новыми

Мнения владельцев дизельных автомобилей о выборе между восстановлением форсунок и их заменой на новые часто диаметрально противоположны. Значительная часть отзывов указывает на финансовую привлекательность восстановления (ремана), особенно при незначительных неисправностях или для старых автомобилей, где стоимость новых оригинальных форсунок может быть неподъемной. Однако другая часть пользователей категорически против восстановления, приводя примеры повторных отказов, нестабильной работы двигателя после ремонта и сложностей с поиском действительно квалифицированной мастерской.

Ключевым аргументом в отзывах за восстановление является существенная экономия – стоимость ремана может быть в 2-3 раза ниже, чем покупка новых оригинальных форсунок. Многие отмечают, что при обращении в проверенные специализированные сервисы, использующие качественные комплектующие и современное оборудование для диагностики и регулировки, результат бывает сопоставим с новыми деталями и служит долгие годы. Особенно это актуально для простых механических неисправностей или загрязнений.

Критерии выбора по отзывам

Анализ отзывов позволяет выделить основные факторы, влияющие на мнение:

• Состояние форсунок: При сильном износе распылителей, корпуса или критических повреждениях большинство рекомендует замену.
• Квалификация сервиса: Негативные отзывы о восстановлении почти всегда связаны с некачественным ремонтом "в гаражах".
• Качество запчастей: Использование дешевых, неоригинальных ремкомплектов (особенно распылителей) – частая причина быстрого выхода из строя после ремана.
• Цель ремонта: Для поддержания работоспособности старого авто часто выбирают реман; для нового или с пробегом, но с планами на долгую эксплуатацию – склоняются к новым.

Параметр	Восстановление (Реман)	Замена на новые
Стоимость	Значительно ниже (до 50-70% от цены новых)	Высокая, особенно для оригинальных (OEM)
Надежность и Долговечность	Зависит ОЧЕНЬ сильно от качества ремонта и запчастей. Может быть близка к новым или низкой.	Максимальная (при условии оригинального качества), гарантия производителя.
Риск	Выше (риск некачественного ремонта, быстрого повторного выхода из строя)	Минимальный (при установке качественных новых)
Время ремонта	Часто дольше (необходимость диагностики, отправка в мастерскую, ожидание)	Быстрее (купил-установил)
Экономическая целесообразность	Высокая для старых авто, при незначительных дефектах, ограниченном бюджете.	Высокая для новых/свежих авто, при сильном износе старых форсунок, для минимизации рисков.

В негативных отзывах против восстановления преобладают истории о повторных поломках вскоре после ремонта, отсутствии ожидаемой экономии из-за необходимости переделывать работу, появлении ошибок двигателя, повышенном расходе топлива или дымности даже после "ремонта". Многие подчеркивают, что дешевый ремонт почти всегда оказывается дорогим. Скептицизм особенно силен в отношении восстановления сложных пьезофорсунок современных двигателей.

Основные выводы из отзывов:

1. Восстановление имеет право на жизнь, но только при условии обращения в специализированный, проверенный временем и отзывами сервис с репутацией, использующий качественные комплектующие и имеющий необходимое оборудование для точной диагностики, ремонта и, главное, регулировки/калибровки форсунок после сборки.
2. Замена на новые (особенно оригинальные) – это выбор в пользу максимальной надежности, предсказуемости и долговечности, но за существенно большие деньги.
3. Решение должно приниматься не только исходя из цены, но и с учетом состояния конкретных форсунок (результат точной диагностики!), возраста и стоимости автомобиля, а также наличия надежного сервиса для восстановления.

Типовые проблемы после непрофессионального ремонта форсунок

Неквалифицированное вмешательство часто усугубляет исходные неисправности или создает новые. Отсутствие специализированного оборудования и опыта приводит к критическим ошибкам при разборке, диагностике и сборке компонентов.

Использование неоригинальных запчастей низкого качества, нарушение регламента регулировок и применение грубых механических методов повреждают прецизионные элементы. Результатом становятся нестабильная работа двигателя и ускоренный издорв сопряженных деталей.

Распространенные последствия

• Утечки топлива - повреждение уплотнений или корпуса при сборке вызывает подсос воздуха или протекание солярки.
• Некорректное распыление - деформация иглы распылителя или нарушение калибровки приводят к неравномерному факелу впрыска.
• Нарушение герметичности иглы - неправильная притирка сопрягаемых поверхностей провоцирует подвпрыск и капеж топлива.
• Поломка пьезоэлемента/соленоида - перетяжка крепежа или неаккуратное подключение электрической части.
• Загрязнение топливной магистрали - попадание металлической стружки или абразива при обработке деталей.

Дополнительные риски включают несоответствие давления впрыска из-за ошибок при замене пружин и шайб, а также разбалансировку форсунок по производительности. Это вызывает вибрацию, перегрев поршневой группы и резкое увеличение расхода топлива.

Уход за топливной системой для профилактики поломок

Регулярная замена топливного фильтра – критически важная процедура для дизельных двигателей. Используйте только оригинальные фильтры или проверенные аналоги с соответствующей тонкостью очистки, рекомендованные производителем. Интервалы замены строго соблюдайте согласно регламенту, но сокращайте их вдвое при эксплуатации на низкокачественном топливе или в условиях повышенной запыленности.

Контроль качества топлива напрямую влияет на ресурс форсунок и ТНВД. Заправляйтесь исключительно на проверенных АЗС с гарантией соответствия топлива стандартам. Систематически сливайте отстой и воду из фильтра-сепаратора (при его наличии). В зимний период обязательно применяйте сезонные присадки-депрессаторы для предотвращения парафинизации солярки.

Ключевые профилактические меры:

• Использование антигелей и цетаноповышающих присадок: Обязательно зимой и при сомнениях в качестве топлива. Снижают риск кристаллизации парафинов и улучшают воспламеняемость.
• Промывка топливной системы спецсоставами: Каждые 15-30 тыс. км пробега. Удаляет смолистые отложения и лаковые налеты с распылителей форсунок и компонентов ТНВД.
• Контроль состояния уплотнений: Своевременно меняйте резиновые прокладки и уплотнительные кольца топливопроводов. Попадание воздуха вызывает нестабильную работу и ускоренный износ.
• Предотвращение "сухого" пуска: После замены фильтра или разгерметизации системы обязательно удаляйте воздух через дренажные клапаны ручным насосом.

Признаки необходимости внепланового обслуживания:

Трудный запуск двигателя	Особенно "на холодную"
Неустойчивые обороты холостого хода	Плавающие или пониженные RPM
Падение мощности и тяги	Заметное ухудшение динамики разгона
Повышенный расход топлива	Без изменения условий эксплуатации

Категорически избегайте длительной езды с "аварийным" запасом топлива. Осадок и вода со дна бака интенсивно засоряют фильтры и абразивно воздействуют на прецизионные пары форсунок. При длительной стоянке (более 3 месяцев) используйте стабилизаторы дизтоплива для сохранения его свойств.

Диагностируйте систему на стенде при плановом ТО даже при отсутствии явных симптомов. Компьютерное тестирование форсунок на равномерность впрыска и производительность выявляет начальные стадии износа, позволяя устранить проблему до критических последствий для двигателя.

Список источников

Статья составлена на основе анализа технической документации, специализированных изданий и практического опыта автосервисов. Все источники прошли проверку на актуальность информации и соответствие современным стандартам диагностики.

Для обеспечения полноты данных использовались материалы от производителей топливных систем, профильные исследования и отраслевые обзоры. Особое внимание уделено подтвержденным методикам ремонта и типовым случаям из практики.

• Технические руководства производителей ТНВД и форсунок (Bosch, Delphi, Denso)
• Учебные пособия по диагностике дизельных систем впрыска
• Сервисные бюллетени автопроизводителей (VAG, BMW, Volvo)
• Протоколы стендовых испытаний форсунок Common Rail
• Отчеты исследовательских центров топливной аппаратуры
• Специализированные журналы (Автосервис, Транспортная техника)
• Технические стандарты диагностического оборудования (KTS, Delphi DS)
• Материалы отраслевых конференций по ремонту ДВС
• Анализ типовых отказов из базы СТО
• Экспертные заключения инженеров-диагностов

Видео: Простой способ проверить форсунки на дизеле


• Шевроле Кобальт - особенности модели и варианты тюнинга

• Амортизаторы ВАЗ - разновидности, замена, симптомы неполадок

• Audi A3 хэтчбек - фотографии, параметры, мнения владельцев
