Диагностика и ремонт зарядного устройства для АКБ своими руками

Статья обновлена: 18.08.2025

Неисправное зарядное устройство может оставить вас без работающего автомобиля в самый неподходящий момент.

Понимание принципов работы и умение самостоятельно диагностировать поломки сэкономит время и деньги.

Эта статья поможет определить типичные неполадки ЗУ и даст инструкции по их устранению с помощью базовых инструментов.

Вы узнаете как проверить компоненты цепи, заменить сгоревшие детали и восстановить работоспособность прибора.

Ремонт своими руками требует осторожности, но доступен при соблюдении правил электробезопасности.

Необходимые инструменты для диагностики

Для точного определения неисправностей зарядного устройства потребуется минимальный набор контрольно-измерительных приборов. Без них поиск проблем сведется к догадкам и рискует повлечь ошибки.

Специализированные устройства дополняют базовый комплект, позволяя анализировать параметры, недоступные при визуальном осмотре. Их применение сокращает время диагностики сложных неполадок.

Цифровой мультиметр – для замера напряжения/тока на выходе, проверки целостности предохранителей, резисторов и диодов.
Нагрузочная вилка – тестирует способность зарядника поддерживать ток под реальной нагрузкой.
Набор отверток (крестовые, плоские, Torx) – для разборки корпуса и демонтажа платы.
Изолированные пассатижи и бокорезы – для работы с проводами и контактами.
Лупа с подсветкой – для выявления трещин на плате, холодных паек, подгоревших компонентов.
Пинцет – манипуляции с мелкими деталями при визуальном осмотре.

Меры безопасности перед вскрытием корпуса

Перед любыми манипуляциями с корпусом зарядного устройства необходимо полностью исключить риск поражения электрическим током. Нарушение правил электробезопасности может привести к тяжёлым травмам или выходу оборудования из строя.

Убедитесь в отсутствии посторонних лиц, особенно детей и животных, вблизи рабочей зоны. Подготовьте инструменты с диэлектрическими рукоятками и организуйте пространство для безопасного размещения компонентов после разборки.

Обязательные действия:

Отключите устройство от сети 220В – выдерните вилку из розетки, а не просто выключите кнопку питания
Отсоедините клеммы от аккумулятора – сначала отрицательную (-), затем положительную (+)
Выждите 15-20 минут для разрядки высоковольтных конденсаторов
Проверьте отсутствие напряжения мультиметром на входных контактах и выходных клеммах

Используйте только инструменты с изолированными ручками. Работайте на сухой резиновой коврике или деревянной поверхности. Избегайте контакта с металлическими предметами и водопроводными коммуникациями во время диагностики.

Визуальный осмотр проводов на повреждение изоляции

Тщательно проверьте всю длину кабелей зарядного устройства, включая сетевой шнур, выходные провода с клеммами и внутреннюю разводку при разборе корпуса. Ищите любые отклонения от целостности защитного слоя – порезы, вмятины, вздутия или участки с измененной структурой поверхности. Особое внимание уделите зонам возле разъемов и местам изгибов, где чаще возникают механические повреждения.

Используйте яркое освещение и увеличительное стекло для выявления микротрещин, особенно на старых проводах с "задубевшей" изоляцией. Проверьте эластичность оболочки – хрупкость или липкость указывают на разрушение материала из-за перегрева или химического воздействия. Не игнорируйте следы оплавления или потемнения, которые сигнализируют о локальных перегрузках.

Критические зоны и признаки повреждений

Участки возле клемм: Перетирание оболочки о края зажимов "крокодилов", расплавление из-за плохого контакта
Зоны входа в корпус: Надломы изоляции в местах фиксации кабельной гарнитуры
Следы перегрева: Пузыри, деформация, желтые или коричневые пятна на ПВХ
Химические повреждения: Размягчение или растрескивание изоляции после контакта с электролитом

Опасные последствия нарушенной изоляции: Оголенные жилы создают риск короткого замыкания на корпус или между проводами, что может вывести из строя электронные компоненты устройства. Поврежденная оболочка пропускает влагу, ускоряя коррозию контактов. Наибольшую угрозу представляет возможность поражения пользователя электрическим током при касании оголенных участков.

Тип дефекта	Метод проверки	Экстренные меры
Глубокие порезы	Растянуть изоляцию пальцами для выявления раскрытия дефекта	Изолировать термоусадкой или заменить кабель
Микротрещины	Просветить фонариком под углом	Немедленная замена провода
Вздутия	Тактильный контроль на упругость	Вскрыть для проверки состояния жил

Проверка целостности сетевой вилки и кабеля

Визуально осмотрите вилку и кабель по всей длине на предмет механических повреждений: перегибов, порезов изоляции, оплавленных участков или вмятин. Особое внимание уделите зонам входа кабеля в вилку и корпус зарядного устройства – здесь чаще всего возникают переломы жил.

Проверьте надежность крепления контактов вилки: осторожно подергайте каждый штырь пальцами (при отключенном от сети устройстве!). Люфт или трещины у основания свидетельствуют о необходимости замены вилки.

Диагностика мультиметром

Переведите мультиметр в режим прозвонки (значок диода или зуммера) или измерения сопротивления (Ω, диапазон 200 Ом).

Проверка контактов вилки:
- Прикоснитесь одним щупом к одному штырю вилки.
- Вторым щупом поочередно коснитесь оголенных концов проводов кабеля (предварительно снимите защитный кожух в точке крепления к ЗУ).
- Зуммер (или значение ≈0 Ом) укажет на соответствие штыря и провода. Отсутствие сигнала означает обрыв.
Проверка целостности жил:
- Соедините щупы с парой оголенных концов проводов кабеля.
- Зуммер/нулевое сопротивление подтвердят целостность одной жилы. Бесконечное сопротивление – ее обрыв.
- Повторите для второй жилы.
Поиск короткого замыкания:
- Прикоснитесь щупами к разным штырям вилки.
- Отсутствие сигнала (бесконечное сопротивление) – норма. Зуммер/нулевое сопротивление сигнализируют о КЗ между жилами.

Проблема	Признак при проверке
Обрыв жилы	Бесконечное сопротивление между штырем вилки и проводом/между концами провода
Короткое замыкание	Нулевое сопротивление между штырями вилки
Нарушение контакта в вилке	Периодическое пропадание сигнала при покачивании штыря

Обнаруженные повреждения вилки устраните заменой на исправную (соответствующую номинальному току ЗУ). Поврежденный кабель требует замены целиком – соединение скрутками недопустимо из-за риска перегрева.

Тестирование исправности выходных крокодилов

Проверка клеммных зажимов ("крокодилов") – критический этап диагностики зарядного устройства. Неплотный контакт или окисление вызывают падение напряжения, перегрев и неэффективную зарядку. Начинайте тестирование при отключенном от сети устройстве и снятых клеммах с аккумулятора.

Визуально осмотрите зажимы: ищите трещины в изоляции, коррозию на металлических губках, деформацию пружин. Особое внимание уделите точкам крепления проводов – частому источнику обрывов. Очистите контакты от окислов мелкой наждачной бумагой или специальным раствором.

Методы электрической проверки

Используйте мультиметр в режиме измерения сопротивления (Ω):

Подключите щупы прибора к металлическим губкам одного "крокодила" – исправный зажим покажет 0.1–0.3 Ом.
Проверьте целостность провода: один щуп на клемму зажима, второй – на конец кабеля (к разъему ЗУ). Норма – близкое к нулю сопротивление.
Протестируйте изоляцию: закрепите один щуп на металлической части "крокодила", второй – на оголенном участке провода. Показания должны быть ∞ (обрыв).

При нагрузочном тесте подключите ЗУ к аккумулятору, установите ток 2–5А. Замерьте напряжение непосредственно на губках "крокодилов" и сравните с показаниями на дисплее устройства. Расхождение более 0.5В указывает на проблему.

Симптом	Возможная неисправность
Нагрев зажима при работе	Слабая пружина, загрязнённые контакты
Искрение при подключении	Обрыв провода у основания, нарушение изоляции
Нестабильный ток заряда	Окисление внутренних поверхностей губок

Обнаружив дефекты, замените "крокодилы" на модели с толстыми медными губками, усиленными пружинами и термостойкой изоляцией. При ремонте проводов тщательно пропаивайте соединения и используйте термоусадочные трубки.

Диагностика переломов в местах входа кабелей

Переломы проводов возле клеммных колодок или разъемов – частая причина отказа зарядных устройств. Такие повреждения возникают из-за постоянных изгибов при перемещении устройства или механических нагрузок на кабель. Визуально дефект может быть незаметен под изоляцией.

Первичная проверка включает тщательный осмотр кабеля на участке 5-10 см от разъема. Обратите внимание на неестественные перегибы, потертости, локальные вздутия изоляции или изменение ее жесткости. Пальцами аккуратно прожмите кабель по всей длине подозрительного участка – в месте обрыва часто чувствуется "ступенька" или провал.

Методы точного выявления обрыва

Мультиметровая прозвонка: При отключенном питании устройства выполните следующие действия:

Переведите мультиметр в режим измерения сопротивления (Ω) или прозвонки (значок диода)
Одним щупом зафиксируйте на металлической части разъема зарядного устройства
Вторым щупом последовательно касайтесь оголенных жил кабеля вблизи входа в корпус
Отсутствие звукового сигнала или показания "OL" укажут на обрыв

Динамический тест: При включенном устройстве (соблюдая осторожность!) измерьте напряжение на клеммах разъема, затем аккуратно сгибайте кабель в разных направлениях возле входа. Пропадание или скачки напряжения подтвердят перелом жилы.

Признак неисправности	Вероятное место перелома
Зарядка прерывается при движении кабеля	У основания разъема "крокодил"
Исчезает индикация при постукивании по корпусу	Вход кабеля в корпус ЗУ
Работа восстанавливается после подъема кабеля	Перелом в зоне 3-7 см от входа

Важно: При обнаружении обрыва кабель необходимо разрезать выше поврежденного участка. Часто переломы происходят внутри внешней изоляции при целых внутренних проводниках, что создает риск короткого замыкания.

Проверка предохранителей мультиметром

Предохранители защищают электронные компоненты зарядного устройства от токовых перегрузок и коротких замыканий. Их неисправность – одна из самых частых причин полного отказа работы устройства. Визуальный осмотр не всегда выявляет перегоревший элемент, особенно в стеклянных корпусах с затемненной колбой.

Мультиметр позволяет точно проверить целостность плавкой вставки. Для диагностики потребуется цифровой или стрелочный тестер в режиме измерения сопротивления (Ω) или прозвонки диодов (значок зуммера). Перед проверкой обязательно отключите зарядное устройство от сети 220В и отсоедините клеммы от аккумулятора.

Последовательность проверки

Извлеките предохранитель из держателя. Проверка непосредственно на плате менее точна из-за влияния других элементов схемы.
Выберите режим на мультиметре:
- Положение прозвонки (значок зуммера) – наиболее удобный вариант. Целый предохранитель вызовет звуковой сигнал.
- Положение измерения сопротивления (Ω) на самом низком пределе (например, 200 Ом). Целый предохранитель покажет значение, близкое к нулю (0.1 - 0.5 Ом).
Прикоснитесь щупами мультиметра к металлическим колпачкам или контактным ножкам предохранителя с двух сторон. Полярность не имеет значения.
Оцените результат:
- Звуковой сигнал (прозвонка) или сопротивление ~0 Ом: предохранитель исправен.
- Отсутствие сигнала или сопротивление "1" / "OL" (перегрузка): предохранитель перегорел.

Важные нюансы

Ситуация	Действие
Предохранитель цел, но устройство не работает	Ищите другие неисправности: обрыв проводов, неисправность диодного моста, проблемы с трансформатором или регулирующей схемой.
Предохранитель перегорает повторно после замены	Заменив предохранитель, не включайте устройство в сеть! В цепи есть серьезное короткое замыкание (КЗ). Требуется глубокая диагностика на компонентах: диодах, конденсаторах, силовых транзисторах.
Замена предохранителя	Используйте предохранитель строго того же номинального тока (Амперы) и типа (быстродействующий, инерционный). Установка "жучка" или предохранителя большего тока опасна и может привести к возгоранию.

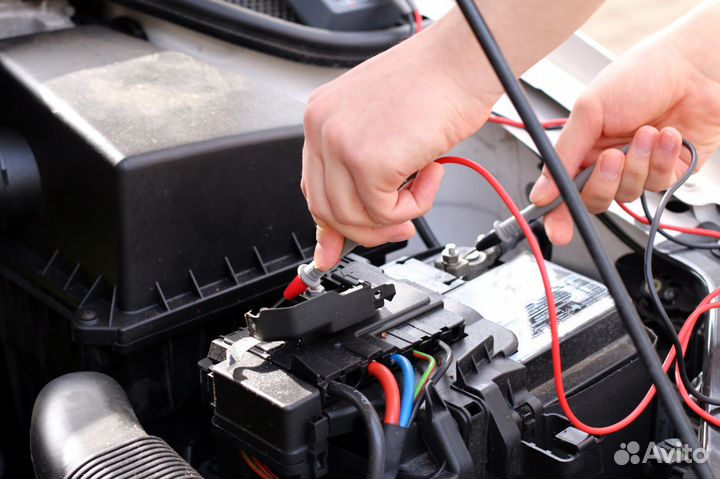

Измерение выходного напряжения без нагрузки

Отключите зарядное устройство от сети и снимите клеммы с аккумулятора. Убедитесь, что выходные провода устройства не контактируют с металлическими поверхностями или друг с другом. Переключите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 0-20V.

Подключите красный щуп мультиметра к положительному выходу зарядного устройства (обычно обозначен "+" или красным цветом), чёрный щуп – к отрицательному ("-" или чёрный). Включите зарядное устройство в сеть 220V и активируйте режим заряда (если есть выключатель).

Интерпретация показаний

Нормальное напряжение:

Для стандартных моделей: 13.8-14.4V
Для моделей с режимом Boost: 15-16V
Для устройств AGM/GEL: 14.2-14.8V

Типичные неисправности при отклонениях:

Показания	Возможная причина
0V	Обрыв цепи, перегоревший предохранитель, неисправность трансформатора
<12V	Пробой диодов, высохшие электролиты в конденсаторах
>18V	Сбой регулятора напряжения, залипание реле
Колебания значений	Плохой контакт, нестабильная работа схемы стабилизации

Важные нюансы:

Некоторые импульсные зарядные устройства могут не выдавать напряжение без нагрузки – проверьте документацию.
При показаниях 0V сначала убедитесь в исправности розетки и сетевого кабеля.
Значения выше 17V указывают на критическую неисправность – дальнейшее использование опасно!

Проверка выходного напряжения под нагрузкой

Проверка напряжения без нагрузки не отражает реальную работоспособность зарядного устройства. Используйте автомобильную лампу накаливания 55-100W или резистор 10-50 Ом мощностью 50-100W для создания нагрузки, имитирующей подключенный аккумулятор.

Подключите нагрузку параллельно к выходным клеммам устройства и вольтметру. Включите зарядное устройство в сеть и замерьте показания в течение 1-3 минут. Корректное напряжение должно соответствовать режиму заряда: 13.8-14.4V для стандартного режима или 15-16V для режима десульфатации.

Типичные неисправности и их признаки

Нормальная работа: Напряжение стабильно в указанных пределах, нагрузочный элемент ощутимо нагревается.

Проблемные состояния:

Напряжение падает ниже 12V: Неисправность силового трансформатора, диодного моста или обрыв в цепи.
Напряжение "проседает" до 8-10V: Короткое замыкание в диодах выпрямителя или пробой конденсаторов.
Показания скачут или обнуляются: Нарушение контактов в клеммах, обрыв проводов, нестабильная работа регулятора тока.
Нагрузка не нагревается: Полное отсутствие тока - проверьте предохранители, термодатчики и целостность обмоток.

Алгоритм диагностики

Отключите устройство от сети и аккумулятора
Подключите нагрузку параллельно вольтметру к выходным клеммам
Включите питание прибора в сеть 220V
Зафиксируйте показания вольтметра через 60 секунд
Сравните результат с эталонными значениями для вашего режима заряда
Отключите питание перед отсоединением компонентов

Показание вольтметра	Вероятная неисправность	Элементы для проверки
0V	Обрыв цепи	Предохранители, провода, трансформатор
6-10V	Короткое замыкание	Диодный мост, конденсаторы
12-13V	Слабая мощность	Трансформатор, регулятор тока
Колебания ±2V	Плохой контакт	Клеммы, переключатели, пайки

Важно: При напряжении выше 17V немедленно отключите прибор - неисправен регулятор напряжения, что опасно для аккумулятора. Все замеры проводите в защитных перчатках, избегая касания токоведущих частей.

Анализ работы индикаторных светодиодов

Индикаторные светодиоды на корпусе зарядного устройства – ключевой элемент визуальной диагностики его состояния и процесса зарядки. Их цветовые комбинации и режимы свечения (постоянный/мигающий) сообщают о текущем этапе работы, ошибках или неисправностях. Правильная интерпретация этих сигналов позволяет пользователю своевременно выявить проблемы с ЗУ, аккумулятором или подключением.

Типичная конфигурация включает три светодиода: красный (RED), желтый/оранжевый (YELLOW/ORANGE) и зеленый (GREEN). Каждый цвет соответствует определенной фазе заряда или типу неисправности. Отклонение от стандартных режимов индикации – первый признак для углубленной проверки.

Расшифровка режимов индикации

Распространенные сценарии работы светодиодов и их значение:

Красный горит постоянно: Идет активная зарядка аккумулятора (режим постоянного тока).
Красный мигает:
- Обрыв клемм или плохой контакт с АКБ.
- Короткое замыкание в цепи или неисправность батареи.
Желтый/оранжевый горит: Переход в режим дозарядки (постоянное напряжение).
Зеленый горит: Заряд завершен, АКБ достигнуто напряжение 12.7В+.
Зеленый мигает: Режим поддержки (компенсация саморазряда).

Критические ошибки, требующие немедленного отключения ЗУ:

Попеременное мигание всех светодиодов – внутренняя неисправность электроники устройства.
Одновременное горение красного и зеленого – сбой контроллера или перегрев.
Полное отсутствие индикации при подключении к сети – обрыв в первичной цепи или дефект блока питания.

Сигнал	Возможная причина	Проверка
Красный не зажигается	Нет выходного напряжения	Тестером замерить V на крокодилах
Мигает только желтый	Ошибка определения емкости АКБ	Очистить клеммы, проверить напряжение АКБ без нагрузки
Светодиоды хаотично гаснут/зажигаются	Пробой силовых транзисторов	Визуальный осмотр платы на почернения

Важно! Режимы индикации могут отличаться в зависимости от модели ЗУ. Точную информацию содержит инструкция производителя. Отсутствие реакции на стандартные методы устранения неполадок (очистка контактов, проверка предохранителей) требует вскрытия корпуса и диагностики электронных компонентов.

Диагностика корректности показаний амперметра

Некорректные показания амперметра зарядного устройства приводят к ошибочной оценке тока заряда, что вызывает либо недозаряд батареи, либо её перегрев и разрушение. Первичная проверка начинается с визуального осмотра: ищут следы коррозии на клеммах, оплавление изоляции проводов, механические повреждения шкалы или стрелки (в аналоговых приборах).

Исключите внешние факторы: убедитесь, что клеммы плотно прилегают к аккумулятору, на них нет окислов, а сам АКБ не имеет глубокого разряда (ниже 8В). Подключите мультиметр в режиме амперметра последовательно в цепь заряда для сравнения показаний с данными штатного прибора.

Методы верификации и типовые неисправности

Эталонная проверка мультиметром:

Отключите зарядное устройство от сети
Разомкните цепь «+» между ЗУ и АКБ
Подключите щупы мультиметра в разрыв (красный – к выходу ЗУ, черный – к клемме АКБ)
Включите ЗУ и сравните значения на обоих приборах

Типовые проблемы и решения:

Нулевые показания: Обрыв шунта, окисление контактов, нарушение калибровки. Проверьте целостность токового шунта (0.1-0.5 Ом) и пропайку соединений.
Завышенные/заниженные значения: Сбой калибровки. Отрегулируйте подстроечный резистор (если предусмотрен) согласно эталонному прибору.
«Прыгающая» стрелка: Неисправность диодного моста, пробой конденсаторов. Продиагностируйте выпрямительный блок и конденсаторы фильтра.

Признак неисправности	Вероятная причина	Действия
Показания ниже эталонных	Деградация шунта, плохой контакт	Зачистка клемм, замена шунта
Показания выше эталонных	КЗ в обмотке трансформатора, ошибка калибровки	Проверка обмоток тестером, регулировка
Отсутствие реакции	Обрыв цепи измерителя, сгоревшая катушка (аналог)	Прозвонка цепи, замена амперметра

Важно: При работе с шунтом используйте оригинальные компоненты – замена на некалиброванное сопротивление исказит показания. Для цифровых приборов дополнительно проверьте напряжение питания микросхемы АЦП (обычно 5В).

Проверка работы переключателя режимов

Переключатель режимов отвечает за выбор типа зарядки (стандартная, ускоренная, десульфатация и т.д.) и корректировку параметров тока/напряжения. Его неисправность проявляется невозможностью изменить режим работы ЗУ, самопроизвольным сбросом настроек или полным отсутствием реакции устройства на переключение.

Основные причины поломки включают окисление контактов, механический износ подвижных частей, нарушение пайки выводов или внутренний обрыв токопроводящих дорожек. Для диагностики потребуется мультиметр в режиме прозвонки/измерения сопротивления.

Пошаговая диагностика

Выполняйте проверку при полностью отключенном от сети зарядном устройстве:

Снимите корпус ЗУ для доступа к переключателю.
Проведите визуальный осмотр:
- Ищите трещины на корпусе переключателя.
- Проверьте надежность пайки контактов (отсутствие трещин, потемнений).
- Убедитесь в отсутствии следов коррозии или загрязнений на дорожках.
Переведите мультиметр в режим прозвонки (значок диода или звука).
Определите распиновку переключателя:
- Общий вход (обычно центральный контакт) – маркируется как "C" или "COM".
- Выходы на разные режимы (периферийные контакты).

Методика прозвонки:

Действие	Правильная реакция мультиметра	Неисправность
Приложить щупы к общему контакту (C) и выходу выбранного режима	Звуковой сигнал (0 Ом) при включении режима	Отсутствие сигнала в нужном положении
Плавно вращать переключатель во всех положениях	Короткие четкие сигналы без "плавания" показаний	Прерывистый звук, скачки сопротивления
Проверить соседние контакты в одном положении	Сигнал только между C и активным выходом	Замыкание между разными выходами

Дополнительно проверьте сопротивление в ключевых положениях (шкала 200 Ом):

Между C и активным выходом: должно стремиться к 0 Ом.
Между неактивными выходами: показывать обрыв (∞).
Между корпусом переключателя и контактами: отсутствие КЗ (∞).

При обнаружении неисправности:

Очистите контакты спиртом или очистителем для электроники при загрязнениях.
Пропаяйте выводы при нарушении соединений.
Замените переключатель на аналогичный по параметрам (напряжение, ток, количество позиций) при механических повреждениях или внутреннем обрыве.

Тестирование функции автоматического отключения

Проверка работы автоматического отключения – критически важный этап диагностики зарядного устройства. Эта функция предотвращает перезаряд и разрушение аккумулятора при достижении 100% емкости. Неисправность может привести к закипанию электролита, деформации пластин или взрыву батареи.

Для тестирования потребуется полностью разряженный, но исправный аккумулятор и мультиметр. Подключите зарядное устройство к АКБ, соблюдая полярность, и включите в сеть. Фиксируйте напряжение на клеммах в процессе зарядки, используя режим вольтметра.

Методика проверки

Запустите процесс зарядки при номинальном токе (10% от емкости АКБ)
Каждые 30 минут записывайте показания напряжения в таблицу:

Время, ч:мин	Напряжение, В	Ток заряда, А
0:00	11.8-12.2	Номинальный
0:30	13.5-14.1	Стабильный
1:00	14.2-14.5	Стабильный
...	...	...

Корректная работа: При достижении 14.7-15В (для WET) или 14.4-14.8В (для AGM/GEL) ток должен упасть до 0.1-0.5А, а индикатор (светодиод или реле) сигнализировать об окончании заряда. Если через 1-2 часа после этого напряжение продолжает расти – автоматика неисправна.

Типичные неполадки:
Отсутствие отсечки при 15+ В – сбой компаратора напряжения
Ложное срабатывание на низком напряжении (12-13В) – деградация делителя резисторов
Нестабильное отключение – высохший электролитический конденсатор в цепи контроля

Поиск следов перегрева на корпусе

Перегрев компонентов зарядного устройства часто оставляет видимые следы на корпусе и внутренних деталях. Эти признаки требуют тщательного осмотра при диагностике неисправностей, так как указывают на потенциально опасные состояния.

Начинайте проверку с визуального анализа внешней поверхности корпуса. Обращайте особое внимание на области возле вентиляционных решёток, силовых транзисторов и трансформатора – именно здесь чаще всего концентрируется тепло.

Ключевые индикаторы перегрева

Изменение цвета пластика: Появление желтоватых, коричневых или даже черных пятен на корпусе, особенно вблизи радиаторов или мощных компонентов.
Деформация корпуса: Вздутия, прогибы или локальные оплавления пластмассы, свидетельствующие о длительном термическом воздействии.
Характерный запах: Стойкий запах гари или "палёного" пластика даже после остывания устройства.
Состояние контактов и разъемов: Оплавленные или потемневшие клеммы для подключения к аккумулятору, вилка сетевого шнура или гнездо предохранителя.

Внутри устройства ищите:

Потемнение текстолита платы: Коричневые или черные пятна вокруг выводов мощных транзисторов, диодного моста, клемм.
Вспучивание или подгорание компонентов: Вздутия корпусов конденсаторов, сколы или трещины на транзисторах, почернение резисторов.
Оплавление припоя: Наличие шариков припоя возле ножек деталей, потеря блеска пайки, матовый или пористый вид соединений.
Состояние проводов: Оплавленная изоляция проводов, особенно в местах пайки или соединения клемм, потемневшие термоусадки.

Обнаружение этих признаков требует обязательной проверки соответствующих цепей (силовых, зарядных, управления) на предмет коротких замыканий, перегрузок или неисправностей компонентов перед попыткой включения устройства.

Вскрытие корпуса: последовательность действий

Перед вскрытием корпуса зарядного устройства убедитесь в его полном отключении от сети 220В и отсоединении клемм от аккумулятора. Подготовьте рабочее место с хорошим освещением, антистатический коврик (рекомендуется) и необходимые инструменты.

Тщательно осмотрите корпус на предмет скрытых креплений, резиновых заглушек или наклеек, маскирующих винты. Определите тип используемых крепежных элементов – чаще всего встречаются крестообразные (PH), плоские (SL) или шестигранные (HEX) винты.

Пошаговая процедура вскрытия

Удалите все винты с помощью соответствующей отвертки или биты. Особое внимание уделите:
- Углублениям на боковых гранях
- Отсеку для проводов
- Резиновым ножкам (часто скрывают крепеж)
Аккуратно разделите половинки корпуса пластиковым медиатором или тонкой картой. Начинайте с мест расположения защелок, двигаясь по периметру.
Преодолейте внутренние защелки путем умеренного надавливания тонкой отверткой в точках фиксации (обычно по углам и в центре длинных сторон).
Извлеките плату из нижней части корпуса, предварительно отсоединив:
- Клеммные провода (если они припаяны – запомните полярность!)
- Разъемы вентилятора (при наличии)
- Датчики температуры
Сфотографируйте расположение компонентов перед отсоединением любых элементов. Зафиксируйте ориентацию платы относительно корпуса.

Визуальный осмотр платы на подгорания

Отключите устройство от сети и демонтируйте корпус, обеспечив доступ к плате. Работайте в хорошо освещенном месте, используя лупу при необходимости для детального изучения элементов. Сфотографируйте плату до чистки для фиксации первоначального состояния.

Систематически осматривайте всю поверхность, уделяя особое внимание зонам с высоким нагревом: силовым транзисторам, диодному мосту, трансформатору, клеммам подключения аккумулятора. Ищите любые отклонения от нормального внешнего вида компонентов и дорожек.

Ключевые признаки подгорания

Основные визуальные маркеры, указывающие на термические повреждения:

Изменение цвета текстолита: желтые, коричневые или черные пятна вокруг ножек компонентов или на дорожках.
Вздутие или трещины на корпусах транзисторов, микросхем, конденсаторов.
Обугленные участки с рыхлой структурой или осыпающейся сажей на поверхности платы.
Расплавленная изоляция проводов вблизи разъемов или пайки.
Деформация припоя: шарики, наплывы или полное отсутствие соединения в точках пайки.

При обнаружении подгоревших зон очистите их ватной палочкой, смоченной в изопропиловом спирте. После удаления нагара оцените реальный ущерб: состояние дорожек (обрыв или отслоение) и компонентов. Проверьте целостность контактных площадок иголкой – отслоившиеся требуют восстановления перемычками.

Выявление вздувшихся электролитических конденсаторов

Визуальный осмотр печатной платы – первичный метод обнаружения дефектных конденсаторов. Ищите элементы с выпуклой верхней частью (обычно с насечкой в виде буквы "Y", "K" или креста) или приподнятым резиновым уплотнением на дне корпуса. Вздутие часто сопровождается подтеками электролита (маслянистые пятна, кристаллизованные отложения) на плате или корпусе конденсатора, а также характерным запахом.

Обесточьте устройство и извлеките плату для детальной проверки. Проверьте надежность пайки выводов – трещины в припое могут косвенно указывать на внутреннее давление. Используйте мультиметр в режиме измерения ёмкости (при наличии функции) для сравнения с номиналом, указанным на корпусе. Сильное отклонение (более 20%) или отсутствие ёмкости подтверждает неисправность.

Ключевые признаки и порядок действий

Форма корпуса: Выпуклость верхней крышки, искривление боковых стенок, деформация дна.
Следы электролита: Потеки у выводов, коричневые или белые высолы на плате, маслянистая пленка.
Запах: Резкий химический запах в районе расположения конденсаторов.

Важно: Даже незначительное вздутие требует замены конденсатора, так как его параметры уже не соответствуют норме. Не включайте устройство с явно вздувшимися элементами – это может привести к их разрыву и повреждению других компонентов.

Состояние конденсатора	Внешние признаки	Рекомендуемое действие
Нормальный	Плоская верхняя крышка, чистые выводы	Контроль при плановой диагностике
Начальная стадия деградации	Небольшая выпуклость крышки, легкое вздутие дна	Немедленная замена
Критическая неисправность	Сильное вздутие, подтеки электролита, трещины в корпусе	Замена, очистка платы от электролита

При замене соблюдайте полярность (отрицательный вывод маркирован полосой на корпусе) и выбирайте конденсаторы с идентичными или превышающими исходными параметрами: напряжение (В), ёмкость (мкФ), температурный диапазон (например, 105°C вместо 85°C). Установка компонентов с заниженным рабочим напряжением недопустима.

Прозвонка диодного моста

Проверка исправности диодного моста – критический этап диагностики зарядного устройства. Неисправность даже одного диода нарушает процесс преобразования переменного тока в постоянный, что приводит к отсутствию зарядного напряжения или его пульсациям.

Для проверки потребуется мультиметр в режиме прозвонки диодов (значок ▶|◀). Отключите устройство от сети, разрядите конденсаторы на плате, замкнув их выводы резистором 10-20 кОм. Отпаяйте диодный мост от схемы или убедитесь, что нет параллельных цепей, влияющих на измерения.

Процедура проверки

Проверка каждого диода в мосту:

Приложите красный щуп мультиметра к аноду диода (условно "начало" стрелки в схеме), черный – к катоду (конец стрелки). Исправный диод покажет падение напряжения 0.3-0.7 В.
Поменяйте щупы местами (черный на анод, красный на катод). На экране должно быть "OL" (обрыв) или "1" (бесконечное сопротивление).

Типичные неисправности:

Диод "пробит" – в обеих полярностях показывает близкое к нулю сопротивление.
Диод в обрыве – в обеих полярностях показывает "OL"/"1" (нет проводимости).
Утечка – обратное сопротивление ниже нормы (показания в сотни Ом вместо бесконечности).

Проверка целостности моста:

Точки измерения	Исправный мост	Пробитый диод
Клемма "~" – "+"	Проводимость в одном направлении	Проводимость в обоих направлениях
Клемма "~" – "-"	Проводимость в одном направлении	Проводимость в обоих направлениях
"+" – "-"	Обрыв ("OL")	Проводимость (короткое замыкание)

Замените диоды с отклонениями в параметрах. Устанавливайте новые с аналогичными характеристиками: ток (не ниже исходного), обратное напряжение и тип (обычные или диоды Шоттки). После замены повторите проверку перед включением устройства в сеть.

Проверка термистора на обрыв цепи

Термистор в зарядном устройстве выполняет критически важную функцию защиты от перегрева, размыкая цепь при превышении температурного порога. Обрыв его внутренней дорожки приводит к полному отказу зарядки, даже если остальные компоненты исправны. Проверка целостности элемента – первый этап диагностики при отсутствии реакции устройства на подключение АКБ.

Для тестирования потребуется мультиметр в режиме измерения сопротивления (Ω). Отключите зарядное устройство от сети и отсоедините клеммы термистора от платы для исключения влияния параллельных цепей. Зафиксируйте показания при комнатной температуре – исправный NTC-термистор (с отрицательным ТКС) должен демонстрировать сопротивление, указанное в технической документации (обычно 5-50 кОм).

Алгоритм проверки и интерпретация результатов

Визуально осмотрите корпус термистора на предмет сколов, трещин или почернений.
Установите щупы мультиметра на выводы компонента, соблюдая полярность (для термистора она не важна).
Сравните измеренное сопротивление с номинальным значением (часто маркировано на корпусе).

Нулевое показание (0 Ом) – короткое замыкание внутри компонента.
Бесконечно высокое сопротивление (OL/∞) – подтверждение обрыва цепи.
Сильное отклонение от паспортного значения (более 20%) – деградация терморезистора.

Обнаружение обрыва требует замены термистора на аналогичный по параметрам: номинальному сопротивлению (R₂₅), ТКС (NTC/PTC) и максимальному току (I_max). Временное шунтирование контактов допустимо исключительно для проверки работы остальной схемы и должно сопровождаться контролем температуры корпуса устройства из-за риска перегрева.

Диагностика обмоток трансформатора

Проверка первичной обмотки начинается с измерения сопротивления мультиметром. Отключите устройство от сети, отсоедините провода от клемм трансформатора. У исправной первичной обмотки сопротивление обычно составляет 3-10 Ом. Бесконечное значение указывает на обрыв, близкое к нулю – на межвитковое замыкание. Проверьте также изоляцию между обмоткой и сердечником: сопротивление должно быть не менее 10 МОм.

Диагностику вторичной обмотки выполняйте аналогично. Нормальное сопротивление мощных обмоток – десятые доли Ома (0.1-0.4 Ом), низковольтных – 1-5 Ом. Обрыв выявляется отсутствием сопротивления, КЗ витков – аномально низкими показателями. Обязательно проверьте отсутствие контакта между первичной и вторичной обмотками (сопротивление ∞) и корпусом (>10 МОм).

Типичные неисправности и признаки

Обрыв обмотки: отсутствие напряжения на выходе, "мёртвое" устройство
Межвитковое замыкание: сильный нагрев трансформатора под нагрузкой, гудение
Короткое замыкание на корпус: срабатывание защиты сети, искрение
Пробой изоляции между обмотками: выходное напряжение не соответствует норме

Важно: При замерах сопротивления ниже 1 Ома используйте режим "прозвонки" или точные мультиметры. Подозрение на межвитковое замыкание требует замера тока холостого хода – превышение номинала на 20% подтверждает неисправность.

Тестирование силовых транзисторов

Силовые транзисторы в зарядном устройстве выполняют ключевую функцию – коммутируют ток через первичную обмотку трансформатора. Их выход из строя – одна из наиболее частых причин поломки ЗУ. Характерные признаки неисправности: полное отсутствие выходного напряжения, перегрев корпуса прибора, срабатывание защиты сети.

Перед проверкой обязательно отключите устройство от сети и разрядите конденсаторы в высоковольтной части (закоротите их выводы через резистор 10-20 кОм). Транзисторы требуют выпаивания из платы для корректной диагностики, так как обвязка схемы искажает показания тестера.

Методика проверки мультиметром

Для биполярных транзисторов (КТ827, КТ819 и аналоги) используйте режим прозвонки диодов:

Определите расположение выводов (база, коллектор, эмиттер) по datasheet или маркировке корпуса.
Проверьте прямые переходы:
- Красный щуп на базу, черный на коллектор – мультиметр покажет 0.3-0.7 В
- Красный щуп на базу, черный на эмиттер – аналогичное падение напряжения
Проверьте обратные переходы:
- Черный щуп на базу, красный на коллектор – "обрыв" (OL)
- Черный щуп на базу, красный на эмиттер – "обрыв" (OL)
- Проверка между коллектором и эмиттером в обоих направлениях – "обрыв" (OL)

Для полевых MOSFET-транзисторов (IRFZ44, IRF3205):

Коротко замкните выводы затвора, истока и стока для снятия остаточного заряда.
В режиме прозвонки:
- Между затвором и истоком/стоком – "обрыв" (OL) в обоих направлениях
- Между истоком и стоком – "обрыв" (OL)
Проверка открытия:
- Красный щуп на исток, черный на затвор (3-5 сек)
- Перенесите черный щуп на сток – прибор покажет низкое сопротивление (0.005-0.5 Ом)

Тип неисправности	Показания мультиметра
Пробит PN-переход	Нулевое сопротивление между выводами
Обрыв перехода	"Обрыв" (OL) при проверке прямого перехода
Утечка	Аномально низкое падение напряжения (<0.2V) или сопротивление в МОм вместо OL

Дополнительно проверьте резисторы в цепи затвора/базы и демпферные диоды в обратноходовых схемах. Установите новые транзисторы на термопасту, обеспечив плотный контакт с радиатором. После замены включите ЗУ через лампу накаливания 100-150Вт вместо предохранителя – при коротком замыкании лампа засветится, защищая схему.

Ремонт или замена неисправных компонентов

После точной диагностики неисправного элемента приступайте к восстановлению работоспособности зарядного устройства. Подготовьте паяльник, мультиметр, термопасту, изоляционные материалы и запасные детали. Все работы выполняйте только при отключенном питании, соблюдая правила электробезопасности.

Определите целесообразность ремонта: мелкие дефекты (трещины на плате, отпаявшиеся контакты) устраняются самостоятельно, а сложные поломки (сгоревшая обмотка трансформатора, пробой микросхем) требуют полной замены компонента. При отсутствии опыта ремонта электроники критичные узлы лучше заменить целиком.

Типовые компоненты и методы восстановления

Компонент	Неисправность	Решение
Предохранитель	Обрыв нити	Заменить на аналог с идентичным номиналом (ток/напряжение)
Диодный мост	Пробой 1-4 диодов	Пропаять поврежденные диоды или установить новый мост
Транзисторы/Тиристоры	Короткое замыкание	Замена с нанесением термопасты на радиатор
Электролитические конденсаторы	Вздутие корпуса	Впаять новые с аналогичной емкостью и вольтажом (+ соблюдение полярности)
Резисторы	Почернение, изменение номинала	Замена с учетом мощности рассеивания
Потенциометр регулировки	Прерывистый контакт	Очистка спиртом или замена

Критичные случаи замены:

Трансформатор – при межвитковом замыкании или обрыве обмотки восстановление нерентабельно
Плата управления – при множественных повреждениях дорожек или микросхем
Корпусные детали – оплавленные разъемы или вентиляционные решетки

После замены компонентов выполните тестовое включение через лампу накаливания (100-150Вт), включенную последовательно в сеть. Тусклое свечение лампы свидетельствует об отсутствии КЗ. Проверьте выходное напряжение без нагрузки, затем под нагрузкой (автолампой 12V/55W).

Очистка платы от окислов и пыли

Загрязнения и окислы на плате зарядного устройства нарушают контакты, создают токи утечки и приводят к перегреву компонентов. Скопление пыли снижает эффективность теплоотвода, а окисленные дорожки увеличивают сопротивление, что искажает параметры зарядки.

Перед чисткой отключите устройство от сети и демонтируйте плату. Удалите остатки электролита конденсаторов ватной палочкой, смоченной в растворе лимонной кислоты (1:5 с водой). Для точечной обработки окислов используйте ластик или стекловолоконную кисть, избегая повреждения элементов.

Этапы и средства очистки

Сухая очистка:
- Сметите пыль кистью с натуральным ворсом
- Продуйте сжатым воздухом (давление ≤ 3 атм)
Влажная обработка:
- Протрите плату безворсовой салфеткой, смоченной в изопропаноле 90%+
- Для стойких загрязнений используйте очиститель-активатор контактов
Защита:
- Нанесите токопроводящий лак на восстановленные дорожки
- Обработайте разъемы спреем-стабилизатором

Меры предосторожности: Не применяйте ацетон или растворители – они разрушают шелкографию и пластик. Избегайте абразивных материалов. Просушите плату феном 30 минут (t≤50°C) перед сборкой.

Сборка и контрольная проверка работоспособности

После замены неисправных компонентов или устранения обрывов проводов, аккуратно соберите корпус устройства, соблюдая последовательность расположения плат и внутренних элементов. Убедитесь, что все провода проложены без натяжения, исключены контакты с радиаторами или острыми кромками, а разъёмы плотно зафиксированы. Особое внимание уделите изоляции высоковольтных участков схемы и надёжности крепления силовых транзисторов к теплоотводам с применением термопасты.

Перед подключением к сети выполните визуальную проверку на отсутствие коротких замыканий между контактами, остатков припоя на плате и правильности полярности выходных клемм. Установите регулятор тока в минимальное положение, а селектор режимов (если есть) – в положение стандартной зарядки. Подключите устройство к сети через лабораторный автотрансформатор (ЛАТР) или сетевой фильтр с предохранителем на 1–2 А для первичного теста.

Порядок контрольной проверки

Холостой ход: Включите зарядное устройство в сеть без подключения аккумулятора. Индикатор сети должен загореться. Измерьте мультиметром напряжение на выходных клеммах: для 12В систем оно должно составлять 13.8–14.4В.
Проверка регулировки тока: Подключите к выходу мощный резистор (например, 15 Ом/50Вт) или разряженный аккумулятор. Плавно поворачивайте регулятор тока, наблюдая за показаниями амперметра устройства или мультиметра, включенного в разрыв цепи. Ток должен изменяться без скачков.
Тест защиты: Замкните выходные клеммы на 1–2 секунды проволочной перемычкой. Исправное устройство должно отключить ток (сработать защита от КЗ).
Контроль термостабильности: Оставьте устройство работать на среднем токе (5–7А) на 15–20 минут. Корпус и радиаторы не должны перегреваться (t° ≤ 60–70°C).

Параметр	Нормальное значение	Инструмент проверки
Выходное напряжение (хол. ход)	13.8–14.4В (12В)	Цифровой мультиметр
Ток заряда (при 50% АКБ)	10–15% от ёмкости АКБ	Цифровой мультиметр
Рабочая температура радиатора	≤ 70°C	Термопара/пирометр

После успешных тестов подключите аккумулятор: сначала соедините клеммы ЗУ с АКБ (красный – "+", чёрный – "–"), затем включите вилку в сеть. Убедитесь в плавном росте напряжения на клеммах АКБ и постепенном снижении зарядного тока при достижении ~14.7В. Если устройство оснащено режимом десульфатации, проверьте его работу на сильно разряженной батарее – ток должен периодически прерываться.

Ситуации, требующие профессионального ремонта

Некоторые неисправности зарядных устройств выходят за рамки возможностей домашнего ремонта из-за сложности компонентов, необходимости специализированного оборудования или высоких рисков поражения электрическим током. Попытки самостоятельного устранения таких поломок могут привести к полному выходу устройства из строя или созданию опасных ситуаций.

Квалифицированное вмешательство необходимо при следующих типах повреждений, где требуются профессиональные знания в электронике, доступ к измерительным приборам и опыт работы со сложными схемами.

Физическое повреждение печатной платы:
- Обрыв или замыкание токоведущих дорожек
- Деформация текстолита с нарушением многослойной структуры
- Глубокое термическое воздействие, изменившее свойства материала
Отказ силового трансформатора:
- Межвитковое замыкание обмоток
- Обрыв внутренних выводов под изоляцией
- Требуется перемотка или замена с подбором аналога
Выход из строя программируемых компонентов:
- Сбой прошивки микроконтроллера
- Поломка специализированных микросхем (ШИМ-контроллеров)
- Необходимость перепрошивки ПЗУ
Проблемы с высоковольтными цепями:
- Пробой силовых транзисторов/тиристоров
- Неисправности в секции входного фильтра 220В
- Утечки тока на корпус устройства
Отсутствие принципиальной схемы при сложной архитектуре устройства с многоуровневой защитой и цифровым управлением.

Правила эксплуатации для профилактики поломок

Строгое соблюдение полярности при подключении к аккумулятору критически важно: красный зажим (+) соединяется с положительной клеммой АКБ, черный (-) – с отрицательной. Инверсия проводов вызывает мгновенное короткое замыкание, выводящее из строя диодный мост и электронные компоненты ЗУ.

Контролируйте соответствие напряжения зарядного устройства параметрам аккумулятора: 12В ЗУ для легковых авто, 24В – для грузового транспорта. Превышение номинального тока заряда (более 10% от емкости АКБ) провоцирует перегрев обмоток трансформатора и оплавление корпуса.

Обязательные эксплуатационные требования

Вентиляция: Обеспечьте зазор 15-20 см вокруг корпуса для отвода тепла. Работа в закрытых ящиках или под тканевыми покрытиями ускоряет деградацию конденсаторов
Защита от влаги: Запрещена эксплуатация при влажности выше 80% и вблизи источников воды. Коррозия клеммников повышает переходное сопротивление на 40-60%
Алгоритм включения: Сначала подсоедините клеммы к АКБ, затем включите вилку в сеть. Отключение – в обратном порядке для исключения искрения на контактах
Температурный контроль: Не эксплуатируйте при температуре ниже -5°C или выше +45°C. Переохлаждение снижает КПД трансформатора на 25-30%

Проводите ежемесячное техническое обслуживание: очищайте вентиляционные решетки от пыли компрессором, затягивайте болтовые соединения клемм, проверяйте целостность изоляции кабелей. При длительном простое храните устройство в сухом месте с отсоединенными проводами.

Параметр	Норматив	Последствия нарушения
Максимальное время непрерывной работы	18 часов	Перегрев силовых транзисторов, отслоение дорожек на плате
Допустимое падение напряжения в сети	не ниже 198В	Сбои в работе импульсных блоков питания, преждевременный износ реле
Сопротивление контактных соединений	менее 0.5 Ом	Локальный нагрев до 120-150°C, оплавление пластиковых деталей

Список источников

При подготовке материалов использовались специализированные технические ресурсы и практические руководства по автомобильной электротехнике.

Основное внимание уделялось источникам, содержащим схемотехнические решения, методики диагностики и алгоритмы ремонта зарядных устройств.

Производители автомобильных зарядных устройств: технические спецификации и сервисные мануалы
Учебные пособия по автомобильной электронике и аккумуляторным системам
Специализированные форумы автоэлектриков: разборы типовых неисправностей
Практические руководства по ремонту импульсных блоков питания
Видеоинструкции по диагностике электронных компонентов
Энциклопедии по измерительной технике: методики тестирования аккумуляторов
Техническая документация на электронные компоненты (транзисторы, диоды, микросхемы)
Журналы по автомобильной электронике: кейсы ремонта зарядных устройств
Протоколы тестирования аккумуляторных батарей SAE J537 и DIN 43539
