Диагностика и замена катушки зажигания Mitsubishi Lancer 9

Статья обновлена: 18.08.2025

Катушка зажигания в Mitsubishi Lancer 9 выполняет критически важную функцию преобразования низковольтного тока от аккумулятора в высоковольтный импульс.

Этот импульс необходим для создания искры на свечах зажигания, обеспечивающей воспламенение топливно-воздушной смеси в цилиндрах двигателя.

Конструкция Lancer 9 предусматривает индивидуальные катушки для каждого цилиндра, установленные непосредственно на свечах.

Исправность данных элементов напрямую влияет на стабильность работы мотора, расход топлива, динамику автомобиля и соответствие экологическим нормам.

Выход из строя даже одной катушки приводит к заметному падению мощности, троению двигателя и активации сигнала Check Engine.

Принцип работы катушки зажигания Lancer 9

Катушка зажигания на Mitsubishi Lancer 9 представляет собой компактный высоковольтный трансформатор индивидуального типа (COP), устанавливаемый непосредственно на свечу зажигания каждого цилиндра. Ее основная задача – преобразование низкого напряжения бортовой сети (12В) в высоковольтный импульс (15 000-35 000В), необходимый для образования искры между электродами свечи.

Управление процессом осуществляется блоком управления двигателем (ECU). ЭБУ формирует низковольтный управляющий сигнал (логический импульс) на первичную обмотку катушки, строго синхронизируя момент зажигания с тактом работы двигателя и текущими режимами его работы.

Ключевые этапы работы

1. Формирование управляющего сигнала: ECU определяет оптимальный момент зажигания на основе данных датчиков (положения коленвала/распредвала, детонации, нагрузки и др.) и подает на первичную обмотку катушки сигнал "массы", замыкая цепь.
2. Наведение магнитного поля: При протекании тока через первичную обмотку (изготовленную из толстого провода с малым количеством витков) вокруг нее создается мощное электромагнитное поле.
3. Обрыв цепи и генерация высокого напряжения: ECU резко прекращает подачу управляющего сигнала, размыкая цепь первичной обмотки. Магнитное поле мгновенно коллапсирует (исчезает).
4. Трансформация напряжения: Коллапсирующее магнитное поле индуцирует высокое напряжение во вторичной обмотке (тонкий провод с большим количеством витков) за счет электромагнитной индукции.
5. Искрообразование: Высоковольтный импульс по встроенному в корпус катушки высоковольтному проводу напрямую подается на центральный электрод свечи зажигания. Искра проскакивает между электродами свечи, воспламеняя топливовоздушную смесь.

Индивидуальная конструкция (одна катушка на свечу) исключает использование высоковольтных проводов между катушкой и свечой, снижая потери энергии и повышая надежность системы зажигания. Конструкция катушки Lancer 9 часто включает интегрированный игнитер (полупроводниковый ключ), управляемый напрямую ЭБУ.

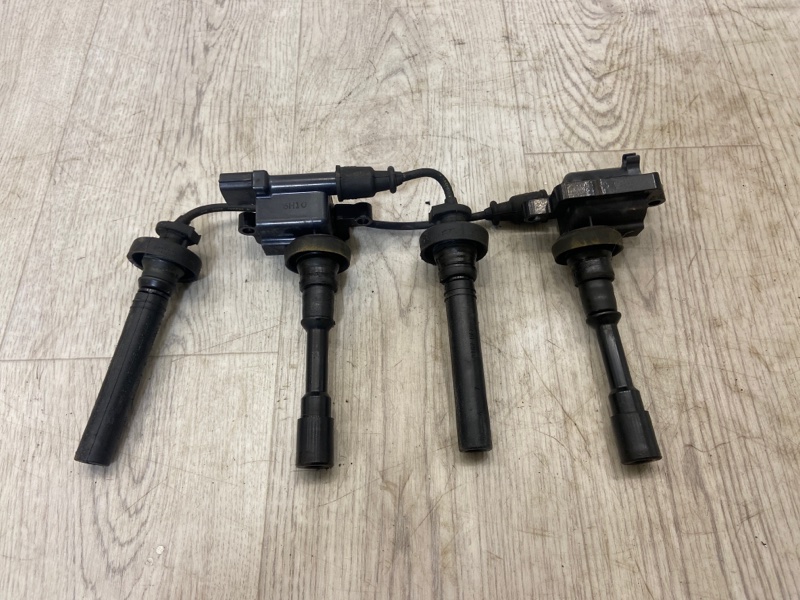

Расположение катушек зажигания на двигателях 4G18 и 4G93

На двигателях 4G18 и 4G93 Mitsubishi Lancer 9 применена система индивидуального зажигания. Каждая катушка монтируется непосредственно на свечу зажигания соответствующего цилиндра, что исключает использование высоковольтных проводов.

Конструктивное исполнение идентично для обоих силовых агрегатов: катушки установлены вертикально на клапанной крышке двигателя. Они расположены в один ряд вдоль оси двигателя, строго над свечными колодцами.

Технические детали

• Крепление: Фиксация каждой катушки осуществляется одним болтом (головка на 10 мм).
• Порядок цилиндров: Ближайшая к ремню ГРМ катушка обслуживает 1-й цилиндр, последующие идут по порядку к коробке передач.
• Доступ: Для замены/диагностики требуется снять декоративную пластиковую крышку двигателя и отключить электрический разъём (с предварительным отжимом фиксатора).

Различия между 4G18 и 4G93 в компоновке отсутствуют – катушки взаимозаменяемы. Основная зона риска – нарушение герметичности уплотнительных манжет, приводящее к попаданию масла в свечные колодцы.

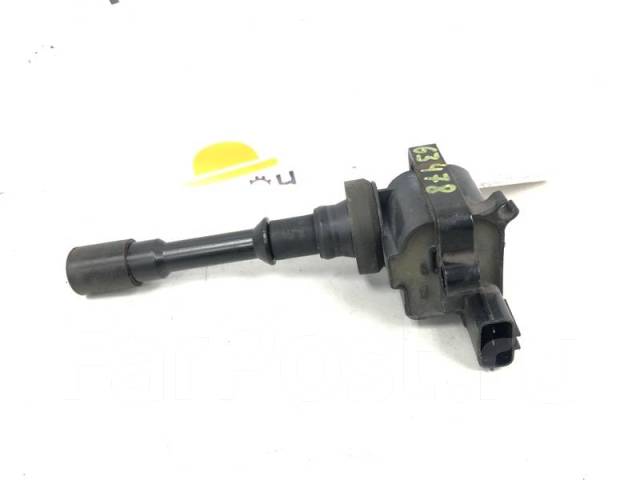

Конструкция индивидуальной катушки зажигания

Индивидуальная катушка зажигания (ИКЗ) для Mitsubishi Lancer 9 представляет собой компактный трансформатор сухого типа, устанавливаемый непосредственно на свечу зажигания каждого цилиндра. Данная конструкция исключает необходимость в высоковольтных проводах, снижая потери энергии и повышая надежность системы.

Корпус выполнен из термостойкого диэлектрического пластика, обеспечивая защиту внутренних компонентов от вибрации, влаги и высоких температур двигателя. В нижней части расположен пружинный контакт или резиновый изолятор с высоковольтным наконечником для герметичного соединения со свечой.

Основные компоненты

• Первичная обмотка: Медная проволока крупного сечения с малым сопротивлением, подключенная к низковольтной цепи ЭБУ двигателя.
• Вторичная обмотка: Многослойная намотка тонкой изолированной проволоки (до 15 000 витков), генерирующая высокое напряжение (25-35 кВ).
• Магнитопровод: Тороидальный сердечник из ферромагнитных пластин для усиления электромагнитной индукции.
• Силовой транзистор: Встроенный ключ управления первичной цепью, активируемый сигналом ЭБУ.
• Диод искрогашения: Предотвращает паразитные искрения и обратные токи при размыкании цепи.

Принцип работы основан на электромагнитной индукции: при отключении питания первичной обмотки силовым транзистором, коллапсирующее магнитное поле индуцирует высоковольтный импульс во вторичной обмотке, направляемый прямиком на электроды свечи.

Характеристика	Значение
Рабочее напряжение	12-14 В (первичная цепь)
Выходное напряжение	25-35 кВ
Сопротивление первичной обмотки	0.4-0.8 Ом
Сопротивление вторичной обмотки	5-15 кОм

Электрические параметры катушки: рабочее напряжение и сопротивление

Номинальное напряжение питания катушки зажигания на Mitsubishi Lancer 9 соответствует бортовой сети автомобиля и составляет 12 В. Подача напряжения осуществляется через управляющий сигнал от ЭБУ двигателя, который регулирует момент искрообразования. Стабильность этого параметра критична для формирования мощной искры и предотвращения пропусков зажигания.

Сопротивление обмоток – ключевой диагностический показатель исправности катушки. Значительные отклонения от нормы свидетельствуют о внутренних дефектах: обрывах, межвитковых замыканиях или деградации изоляции. Контроль сопротивления выполняется мультиметром при отключенной катушке.

Типовые значения сопротивления для Lancer 9

Обмотка	Диапазон сопротивления (Ом)	Температура
Первичная	0.7–0.9	20–23°C
Вторичная	10,000–15,000

Особенности проверки:

• Измерения проводятся между контактами B+ и управляющим выводом (первичная обмотка), а также между B+ и высоковольтным выводом (вторичная)
• Показания сравниваются с данными производителя: NGK (Mitsubishi OEM), Bosch, Denso
• Превышение нормы указывает на обрыв, занижение – на межвитковое замыкание

Несоответствие параметров приводит к снижению энергии искры, повышению нагрузки на ЭБУ и преждевременному выходу катушки из строя. Точные значения для конкретного двигателя (4G18, 4G93 и др.) уточняются в технической документации.

Взаимосвязь катушки зажигания со свечой зажигания

Катушка зажигания на Mitsubishi Lancer 9 преобразует низковольтный ток от АКБ (12В) в импульс высокого напряжения (15 000-30 000В), необходимый для пробоя искрового промежутка свечи. Этот импульс передается напрямую к свече через высоковольтный провод или контактный наконечник в системах с индивидуальными катушками (COP), установленными непосредственно над свечой.

Свеча зажигания использует полученное высокое напряжение для создания мощной искры между центральным и боковым электродами. Качество искры напрямую зависит от стабильности выходного напряжения катушки и исправности свечи. Нарушение этого взаимодействия приводит к сбоям в воспламенении топливно-воздушной смеси.

Ключевые аспекты взаимодействия

Влияние состояния свечи на катушку:

• Увеличенный зазор свечи (из-за эрозии) требует более высокого напряжения от катушки, вызывая перегрев и пробой изоляции
• Загрязнение электродов (нагар, масло) создает утечку тока, заставляя катушку работать с перегрузкой
• Механические повреждения изолятора свечи провоцируют короткое замыкание, повреждающее обмотки катушки

Последствия неисправности катушки для свечи:

1. Снижение выходного напряжения → слабая искра или пропуски зажигания
2. Нестабильная генерация импульсов → хаотичное искрообразование
3. Пробой изоляции катушки → полное отсутствие искры на свече

Симптом неисправности	Влияние на катушку	Влияние на свечу
Замасленные свечи	Перегрузка, перегрев	Ускоренное загрязнение
Обрыв в первичной обмотке катушки	Выход из строя	Отсутствие искры
Закоксованность свечного колодца	Перегрев, снижение ресурса	Нарушение теплоотвода

Критически важно использовать свечи с рекомендованным калильным числом и зазором (для Lancer 9 обычно 0.8-1.1 мм). Несоответствие параметров вызывает асинхронную нагрузку на катушку, сокращая ее срок службы. При замене катушки обязательна диагностика свечей – установка новой катушки на дефектную свечу гарантированно приведет к повторной поломке.

Основные причины выхода катушек из строя

Катушка зажигания преобразует низковольтное напряжение бортовой сети в высоковольтный импульс для воспламенения топливно-воздушной смеси. На Mitsubishi Lancer 9 индивидуальные катушки подвержены воздействию экстремальных температур, вибраций и электрических перегрузок.

Преждевременный выход из строя часто связан с комбинацией факторов: от естественного старения материалов до внешних воздействий. Ключевые причины включают следующие аспекты.

• Перегрев корпуса - Расположение над двигателем приводит к постоянному термическому стрессу. Деградация изоляции обмоток и трещины в корпусе возникают из-за циклов нагрева/охлаждения.
• Пробой изоляции высокого напряжения - Старение резинового наконечника или керамического изолятора вызывает утечку тока. Усиливается при попадании масла из-под клапанной крышки в свечные колодцы.
• Износ свечей зажигания - Увеличенный зазор электродов или загрязнение свечей требуют повышенного напряжения. Катушка работает в режиме перегрузки, сокращая ресурс.
• Вибрационные нагрузки - Постоянные микровибрации двигателя разрушают пайку внутренних контактов и повреждают обмотки.
• Коррозия электрических контактов - Окисление клемм и разъемов нарушает проводимость. Вызывает локальный перегрев в местах соединений.
• Нестабильное напряжение питания - Скачки напряжения из-за неисправного генератора, регулятора или АКБ повреждают первичную обмотку.
• Механические повреждения - Трещины при некорректном демонтаже, ударах или деформации пластиковых креплений.

Типичные неисправности: перегрев и пробой изоляции

Перегрев катушки зажигания на Mitsubishi Lancer 9 возникает из-за постоянной термической нагрузки, особенно при интенсивной эксплуатации в жару или городских пробках. Основными причинами выступают нарушение теплоотвода через загрязнённый масляный налет на корпусе, неисправность высоковольтных проводов с повышенным сопротивлением, а также некорректная работа системы охлаждения двигателя.

Пробой изоляции проявляется в виде микротрещин на корпусе катушки или внутренней керамической изоляции, что приводит к утечке высокого напряжения. Провоцируется естественным старением материалов, вибрацией двигателя, попаданием технических жидкостей (масла, антифриза) на поверхность катушки, либо заводским браком компонентов. Характерный признак – появление дуговых разрядов ("прожигов") на пластиковом корпусе.

Последствия и диагностика

Ключевые симптомы обоих дефектов:

• Пропуски зажигания (троение двигателя, особенно на влажном воздухе)
• Запах озона или горелой пластмассы из подкапотного пространства
• Потеря мощности и рывки при разгоне
• Индикация Check Engine с ошибками P0300-P0304 (миссинг)

Для подтверждения пробоя изоляции проводят визуальный осмотр в темноте: голубоватые искры на корпусе катушки указывают на утечку. Перегрев диагностируется пирометром – температура поверхности не должна превышать 90°C после 15 минут работы двигателя.

Фактор риска	Для перегрева	Для пробоя
Пробег автомобиля	Выше 150 000 км	Выше 120 000 км
Критичная температура	+110°C и выше	Не зависит
Влияние влаги	Косвенное	Прямое (усугубляет)

Признаки межвиткового замыкания в обмотках катушки зажигания Mitsubishi Lancer 9

Межвитковое замыкание в обмотках катушки зажигания Lancer 9 вызывает локальный перегрев и снижение выходного напряжения. Первичным симптомом становится пропуск зажигания под нагрузкой, проявляющийся рывками или дерганием при резком нажатии педали газа. На холостом ходу двигатель вибрирует сильнее обычного, обороты плавают.

По мере прогрева дефект усиливается: после 10-15 минут работы мотора пропуски учащаются, особенно во влажную погоду. На приборной панели загорается ошибка P0300-P0304 (misfire). Запах горелой изоляции из-под капота при тяжелом замыкании – критический признак, требующий немедленной остановки двигателя.

Характерные проявления

• Снижение мощности – авто "тупит" при обгонах и подъемах
• Нестабильный запуск – удлинение прокрутки стартером, особенно после дождя
• Усиление вибрации руля на холостом ходу
• Рост расхода топлива на 10-15%

Параметр	Норма	При замыкании
Сопротивление первичной обмотки	0.4-0.8 Ом	↓ на 20-30%
Искровой промежуток	Стабильная искра >7мм	Прерывистая, <5мм

Проверку выполняют замером сопротивления обмоток (разброс между цилиндрами >15% указывает на проблему) и тестом на искрообразование. Трещины или нагара на корпусе катушки достаточно для замены даже без замеров.

Симптомы троения двигателя на холодную

При неисправной катушке зажигания на холодном двигателе Mitsubishi Lancer 9 возникают специфические признаки, связанные с пропусками воспламенения в цилиндрах. Нарушение искрообразования из-за температурного расширения микротрещин в корпусе катушки или деградации изоляции приводит к кратковременной потере искры сразу после запуска.

Симптомы проявляются только при температуре двигателя ниже рабочей и обычно исчезают после прогрева, когда тепловое расширение компенсирует зазоры. Наиболее ярко выражены в сырую погоду из-за утечек тока по влажным поверхностям изолятора.

Ключевые проявления неисправности

• Неустойчивые обороты на холостом ходу (стрелка тахометра "прыгает" в диапазоне 500-1000 об/мин)
• Вибрации руля и кузова, усиливающиеся при нажатии педали газа
• Хлопки в выхлопной системе с выбросом серого дыма при резком ускорении
• Запах несгоревшего бензина из выхлопной трубы в первые минуты работы
• Мигание индикатора Check Engine с последующим сохранением ошибок:
  • P0300 (Random/Multiple Cylinder Misfire)
  • P0301-P0304 (Misfire Cylinder 1-4)

Характерный признак: симптомы полностью исчезают через 3-5 минут работы двигателя, когда корпус катушки прогревается до 40-50°C. При этом диагностика на прогретом моторе сканером может не выявить отклонений.

Провалы при резком нажатии на газ: роль катушки зажигания

Провалы мощности при резком ускорении на Mitsubishi Lancer 9 часто связаны с неэффективной работой системы зажигания. В момент резкого открытия дроссельной заслонки двигатель требует мгновенного увеличения энергии искрообразования. Если катушка зажигания не справляется с возросшей нагрузкой, возникают пропуски воспламенения топливной смеси.

Изношенная или неисправная катушка не генерирует искру достаточной силы при резком скачке давления в цилиндрах. Особенно критично это проявляется на высоких оборотах или под нагрузкой, когда требования к напряжению на вторичной обмотке максимальны. Типичный симптом – кратковременное "захлебывание" двигателя с последующим рывком.

Диагностика и признаки неисправности катушки

Основные индикаторы проблем с катушкой при резком нажатии педали газа:

• Локальные пропуски зажигания в конкретном цилиндре (проявляется через сканер ошибками P0301-P0304)
• Усиление вибраций на холостом ходу после прогрева
• Потеря мощности при разгоне с низких оборотов

Порядок проверки катушки:

1. Считать коды ошибок через диагностический разъем OBD-II
2. Визуально осмотреть корпус на трещины, пробои, следы carbon tracking
3. Проверить сопротивление первичной (0.4-0.8 Ом) и вторичной обмоток (8-15 кОм)
4. Проанализировать форму сигнала осциллографом

Параметр	Норма	При неисправности
Напряжение искры	12-16 кВ	<10 кВ
Длительность искры	1.5-2.2 мс	<1.0 мс
Температура корпуса	до 90°C	Резкий локальный перегрев

При подтверждении неисправности рекомендуется замена катушки в сборе. На Lancer 9 целесообразно менять все катушки одновременно из-за схожего ресурса. Использовать только оригинальные (Mitsubishi) или проверенные аналоги (NGK, Denso).

Мигание лампы Check Engine: коды P0301-P0304

Коды P0301-P0304 указывают на пропуски воспламенения в цилиндрах 1-4 соответственно. Мигающая лампа Check Engine сигнализирует о критической неисправности, угрожающей каталитическому нейтрализатору. На Mitsubishi Lancer 9 это часто вызвано нарушением искрообразования, особенно при движении под нагрузкой или на холостом ходу.

В двигателях Lancer 9 используются индивидуальные катушки зажигания (по одной на цилиндр), что позволяет точно идентифицировать проблемный узел по коду ошибки. Например, P0301 указывает на неисправность в первом цилиндре. Сопутствующими симптомами обычно являются тряска двигателя, потеря мощности и повышенный расход топлива.

Диагностика и решение проблем с катушками

При появлении кодов P030x необходимо выполнить:

1. Визуальный осмотр катушки проблемного цилиндра: трещины, нагар, следы пробоя.
2. Проверку сопротивления первичной (0.5-1.5 Ом) и вторичной (8-15 кОм) обмоток.
3. Тест на искру с помощью искрового тестера под давлением.
4. Перестановку катушки на другой цилиндр для подтверждения диагноза (ошибка переместится).

Код ошибки	Цилиндр	Типичные дефекты катушки
P0301	1	Пробой изолятора, коррозия контактов
P0302	2	Обрыв вторичной обмотки, трещины корпуса
P0303	3	Замыкание витков, деформация пружины
P0304	4	Перегрев, нарушение контакта колодки

При замене катушки обязательна установка новых свечей NGK или Denso. Ресурс оригинальных катушек Mitsubishi составляет 80-120 тыс. км. Если ошибки возникают в разных цилиндрах одновременно, проверьте:

• Цепи питания катушек (реле, предохранители)
• Датчик положения коленвала
• Герметичность впускного тракта

После ремонта выполните сброс ошибок через диагностический разъем OBD-II. Тест-драйв должен подтвердить отсутствие пропусков зажигания при резком ускорении.

Запах бензина из-за пропусков зажигания на Mitsubishi Lancer 9

При пропусках воспламенения в цилиндрах несгоревшая топливно-воздушная смесь напрямую попадает в выпускную систему. Это вызывает характерный запах бензина из выхлопной трубы, так как каталитический нейтрализатор не успевает полностью окислить избыточное топливо при холодном пуске или в режиме прогрева.

На Mitsubishi Lancer 9 основным виновником таких пропусков часто становится неисправная катушка зажигания. При её пробое или межвитковом замыкании искрообразование нарушается, особенно под нагрузкой. Особенно уязвимы катушки двигателей 4G18 и 4G93 в условиях высокой влажности, когда ток утечки возрастает.

Диагностика и устранение неисправности

Для подтверждения связи запаха бензина с катушкой выполните:

1. Сканирование ошибок OBD-II: коды P0300-P0304 укажут конкретный цилиндр с пропусками
2. Визуальный осмотр катушки на трещины, карбоновые дорожки или следы пробоя
3. Тестирование мультиметром:
   • Первичная обмотка: 0.6-1.0 Ом
   • Вторичная обмотка: 10-15 кОм
4. Перестановку катушки между цилиндрами для проверки миграции ошибки

Признак неисправности	Действие
Трещины на корпусе	Немедленная замена
Отклонения в сопротивлении	Замена комплектом
Пробой на массу	Замена с диагностикой свечей

При замене используйте оригинальные катушки MD346537 либо проверенные аналоги NGK/DENSO. Обязательно проверьте состояние свечей зажигания – замасленные электроды усугубляют проблему. После ремонта удалите адаптивные данные ЭБУ для восстановления корректной топливоподачи.

Диагностика мультиметром: проверка сопротивления первичной обмотки

Отключите электрический разъем катушки зажигания. Найдите контакты первичной обмотки: на разъеме катушки Lancer 9 это обычно клеммы, обозначенные как 1 (+B) и 3 (IGT), либо A и B (точное расположение уточняйте в мануале конкретного двигателя). Очистите контакты от загрязнений для надежного контакта щупов мультиметра.

Переключите мультиметр в режим измерения сопротивления (Ω) на диапазон 0–200 Ом. Подсоедините щупы прибора к найденным контактам первичной обмотки. Полярность подключения не имеет значения. Фиксируйте показания на дисплее после стабилизации значения.

Интерпретация результатов

Сравните полученное сопротивление с эталонным значением для вашей модели катушки Mitsubishi Lancer 9 (чаще всего 0.4–1.5 Ом, точные данные ищите в сервисной документации). Возможные отклонения:

• 0 Ом – короткое замыкание внутри обмотки
• 1 Ом (в норме) – обмотка исправна
• Бесконечность (OL) – обрыв цепи в обмотке
• Значительно выше нормы – деградация обмотки, плохой контакт

Измерение сопротивления вторичной обмотки

Для проверки мультиметром переключите прибор в режим измерения сопротивления (Ω) с диапазоном 0-20 кОм. Отсоедините высоковольтный провод от катушки и самой свечи зажигания перед началом диагностики. Обеспечьте отсутствие контакта катушки с кузовом автомобиля во избежание ложных показаний.

Подключите щупы мультиметра к центральному высоковольтному выходу катушки (куда вставлялся провод) и к одному из контактов низковольтного разъёма (контакт управления). Избегайте касания металлических частей щупов для исключения погрешности измерения из-за сопротивления тела.

Нормативные значения и анализ

Эталонные показатели для исправной катушки Lancer 9 составляют 5.5-7.5 кОм (точные данные уточняйте в мануале конкретного двигателя). Отклонения указывают на неисправности:

• Бесконечное сопротивление (OL на дисплее) – обрыв обмотки
• Значение ниже 5 кОм – межвитковое замыкание
• Показания выше 8 кОм – нарушение контактов или деградация обмотки

Критично сравнить результаты с параметрами других катушек двигателя – разница свыше 10% между цилиндрами требует замены дефектного узла даже при условно нормальных абсолютных значениях.

Состояние	Показания (кОм)	Рекомендуемое действие
Исправна	5.5-7.5	Установить обратно
Межвитковое КЗ	< 5.0	Замена
Обрыв / деградация	> 8.0 или OL	Замена

Метод перестановки катушек между цилиндрами

При подозрении на неисправность катушки зажигания в Mitsubishi Lancer 9 применяют метод перестановки элементов между цилиндрами. Этот способ позволяет локализовать проблему без использования диагностического оборудования путем анализа изменений в работе двигателя после перемещения компонентов.

Процедура требует последовательного перемещения катушек между цилиндрами с последующим контролем поведения мотора. Важно выполнять действия на остывшем двигателе, предварительно отсоединив минусовую клемму АКБ для предотвращения короткого замыкания.

Порядок выполнения диагностики

1. Зафиксируйте исходный код ошибки (при наличии) через OBD-II сканер
2. Демонтируйте катушки с цилиндров №1 и №2
3. Поменяйте их местами, сохраняя контакты свечей
4. Запустите двигатель, проанализируйте работу:
   • Если пропуски воспламенения переместились на другой цилиндр – катушка неисправна
   • Если ошибка осталась на прежнем цилиндре – проверяйте свечи/ВВ провода
5. Для точности повторите операцию с цилиндрами №3 и №4

Критические правила:

Никогда не отсоединяйте высоковольтные разъемы при работающем двигателе – это гарантированно выведет катушку из строя. Контролируйте целостность изоляции проводов при демонтаже – микротрещины вызывают пробой на массу.

Ситуация после перестановки	Диагностируемая неисправность
Ошибка переместилась на другой цилиндр	Неисправна катушка зажигания
Ошибка осталась на прежнем цилиндре	Дефект свечи, провода или форсунки
Пропуски воспламенения на нескольких цилиндрах	Проблема с ЭБУ, датчиком положения коленвала или питанием

Визуальный осмотр катушки зажигания на трещины и следы пробоя

Тщательно снимите катушку зажигания с двигателя, предварительно отсоединив электрический разъем и высоковольтный провод. Очистите корпус от пыли и грязи сухой ветошью для обеспечения точной оценки состояния поверхности. Убедитесь в хорошем освещении рабочей зоны – мелкие дефекты легко пропустить при недостаточной видимости.

Проведите детальный осмотр корпуса катушки со всех сторон. Особое внимание уделите участкам возле высоковольтного вывода (центральной клеммы), местам прилегания к клапанной крышке и зонам вокруг крепежных болтов. Проверьте состояние резинового уплотнителя (сапога) на наконечнике – он должен быть эластичным, без разрывов и затвердевания.

Ключевые признаки неисправности

• Трещины на пластиковом корпусе: Ищите тонкие светлые линии, особенно в местах перепадов температуры (возле металлических элементов).
• Прогары или "дорожки" пробоя: Темные, обугленные полосы или точки на поверхности, часто расходящиеся от высоковольтного вывода.
• Нагар или белесые следы: Потеки, пятна или мутные разводы, указывающие на утечку высокого напряжения.
• Деформация или оплавление: Изменение геометрии корпуса, вздутия, участки с явным термическим воздействием.
• Повреждение изолятора центральной клеммы: Трещины, сколы или эрозия керамического/пластикового изолятора вокруг металлического контакта.

Обнаружение любого из перечисленных дефектов требует немедленной замены катушки. Установка поврежденной детали приведет к нестабильной работе двигателя, пропускам зажигания и риску выхода из строя соседних компонентов системы зажигания. Даже микротрещины, невидимые невооруженным глазом, могут вызывать утечку тока под нагрузкой – при малейших сомнениях используйте увеличительное стекло.

Проверка искрообразователем под нагрузкой

Проверка катушки зажигания под нагрузкой имитирует реальные условия работы двигателя, выявляя скрытые дефекты, незаметные при стандартной диагностике. Нагрузочное тестирование создаёт повышенное электрическое сопротивление в цепи искрообразования, аналогичное давлению в цилиндрах.

Используется специальный искрообразователь с регулируемым зазором или встроенной нагрузкой, подключаемый между катушкой и свечой зажигания. Увеличенный искровой промежуток создаёт сопротивление, требующее от катушки максимального выходного напряжения.

Методика выполнения теста

1. Прогрейте двигатель до рабочей температуры и заглушите
2. Отсоедините высоковольтный провод от проверяемой свечи
3. Подключите искрообразователь:
   • Один контакт к выходу катушки
   • Второй контакт к массе двигателя (чистая металлическая поверхность)
4. Запустите стартер на 5-7 секунд
5. Визуально оцените искру:
   • Исправная катушка: яркая стабильная искра сине-фиолетового цвета через весь зазор
   • Неисправная: слабая прерывистая искра желтого цвета или полное отсутствие

Повторите проверку для всех цилиндров, сравнивая интенсивность искрообразования. Отсутствие искры под нагрузкой при её наличии на холостом тесте указывает на пробой изоляции или межвитковое замыкание в катушке.

Диагностика контактов и разъемов питания

Визуально осмотрите колодку проводов, подключенную к катушке зажигания. Ищите трещины, оплавления пластика, следы окисления (белый или зеленый налет) на металлических контактах. Проверьте плотность фиксации разъема – он должен защелкиваться без зазоров и люфтов.

Отсоедините разъем и исследуйте состояние контактных штырей как на самой катушке, так и в колодке. Убедитесь в отсутствии загнутых, утопленных или корродированных штырей. Проверьте целостность фиксатора (язычка) разъема – его повреждение ведет к ненадежному соединению.

Проверка электрических параметров

Мультиметром выполните замеры:

1. Питание (+12V): Включите зажигание. Щупом "+" коснитесь контакта питания в колодке (обычно это провод красно-черного или красно-желтого цвета), щупом "-" – массы. Ожидаемое значение: ~12V. Отсутствие напряжения указывает на обрыв цепи или неисправность реле/предохранителя.
2. Масса: При включенном зажигании проверьте контакт массы в колодке (часто черный или черно-белый провод). Щуп "+" – на контакт, щуп "-" – на чистую массу кузова/двигателя. Сопротивление должно быть близко к 0 Ом. Высокое сопротивление сигнализирует о плохом контакте "массы".
3. Сигнал ECU: Запустите двигатель (или проверните стартером). Щупами коснитесь сигнального контакта в колодке (часто бело-красный или желто-синий провод) и массы. На исправной цепи мультиметр в режиме DCV покажет пульсирующее напряжение ~0.1-5V или в режиме частоты – сигнал ~5-15 Гц.

Проверяемый контакт	Ожидаемое значение	Возможная неисправность при отклонении
Питание (+12V)	~12V (при включенном зажигании)	Обрыв цепи, перегорел предохранитель (обычно 10-15A в монтажном блоке), неисправно реле зажигания
Масса (GND)	~0 Ом (сопротивление относительно массы кузова)	Коррозия, плохой контакт на точке массы, обрыв провода
Сигнал от ECU (IGT)	Пульсирующее напряжение 0.1-5V (или частота 5-15 Гц при прокрутке/работе двигателя)	Неисправность датчиков (CKP, CMP), обрыв/КЗ в цепи до ECU, сбой ECU

Дополнительные действия: Пошевелите разъем и жгутом проводов при работающем двигателе. Если появляются пропуски зажигания – ищите перелом или замыкание проводов. Очистите окисленные контакты специальным средством и плотно зафиксируйте разъем.

Анализ осциллограммы работы катушки

Осциллограмма первичной цепи катушки зажигания Mitsubishi Lancer 9 отображает ключевые фазы работы: формирование искры, период горения и спад энергии. На графике четко видны участки управляющего импульса от ЭБУ, резкий спад напряжения при пробое искрового промежутка и колебательный процесс при гашении искры. Отклонение длительности этих фаз от нормы свидетельствует о неисправностях в цепи управления, механическом износе или проблемах смесеобразования.

Вторичная цепь демонстрирует напряжение пробоя (15-25 кВ) и линию горения искры. Высокое напряжение пробоя (свыше 30 кВ) указывает на увеличенный зазор свечи, повреждение ВВ проводов или обедненную смесь. Низкое напряжение (менее 10 кВ) характерно для замыканий вторичной обмотки или богатой топливовоздушной смеси. Укороченная или прерывистая линия горения (менее 1,5 мс) сигнализирует о пропусках зажигания из-за утечек энергии, загрязненных свечей или слабой катушки.

Критерии оценки параметров

Ключевые точки осциллограммы:

• Фронт управляющего импульса: Крутой подъём (менее 1 мс) – исправность драйвера ЭБУ.
• Пик индукции: Достигает 200-400 В – показатель целостности первичной обмотки.
• Колебания после пробоя: 3-5 затухающих периодов – отсутствие межвитковых замыканий.

Параметр	Норма для Lancer 9	Отклонение
Длительность горения	1.5–2.4 мс	Пропуски зажигания
Напряжение пробоя	15–25 кВ	Пробой изоляции, засор инжектора
Наклон линии горения	Плавный спад	Низкая компрессия, неисправность свечи

Диагностические ошибки: Отсутствие колебаний после искры свидетельствует о межвитковом замыкании катушки, а "ступенька" на линии горения – о пробое высоковольтного диода. Резкие провалы напряжения в первичной цепи указывают на неисправность силового транзистора ЭБУ. Анализ формы сигнала на холостом ходу и под нагрузкой обязателен для точной интерпретации.

Сравнение оригинальных катушек Mitsubishi и аналогов

Оригинальные катушки зажигания Mitsubishi для Lancer 9 разрабатываются с учетом точных параметров двигателя и проходят многоступенчатый контроль качества. Их производство использует специализированные материалы, обеспечивающие стабильную работу при экстремальных температурных нагрузках и вибрациях, характерных для ДВС. Совместимость с электроникой автомобиля гарантирована на уровне протоколов обмена данными.

Аналоговые изделия представлены широким ценовым диапазоном: от бюджетных вариантов (Profit, Hans Pries) до премиальных (NGK, Denso). Их характеристики часто декларируются как соответствующие оригиналу, но реальные параметры зависят от добросовестности производителя. Некоторые аналоги демонстрируют близкую к OEM эффективность, другие – имеют отклонения в сопротивлении обмоток или качестве изоляции.

Критерии выбора

Параметр	Оригинал (Mitsubishi)	Качественный аналог (NGK/Denso)	Бюджетный аналог
Ресурс	120+ тыс. км	80-100 тыс. км	20-50 тыс. км
Стабильность искрообразования	Гарантирована во всех режимах	Почти идентична OEM	Снижение при влажности/перегреве
Совместимость с ЭБУ	Абсолютная	Полная	Возможны ошибки P0300-P0304
Цена за шт. (руб)	8 000 - 12 000	5 000 - 7 500	1 500 - 3 000

Ключевые риски неоригинальных катушек:

• Повреждение катализатора из-за пропусков зажигания
• Ускоренный износ свечей
• Коррозия контактов в посадочных местах
• Несоответствие заявленных характеристик (индуктивность, сопротивление)

Для продления срока службы любых катушек критически важны:

1. Своевременная замена свечей (рекомендованный производителем интервал)
2. Использование диэлектрической смазки в колодцах
3. Контроль состояния высоковольтных проводов

Критерии выбора производителя: Denso, NGK, Bremi

Оригинальность – ключевой параметр: для Lancer 9 штатно применяются катушки Denso (артикулы 6737000, 6737A011). Выбор OEM-поставщика гарантирует идеальную совместимость с системой зажигания, корректные зазоры электродов и стабильную работу при любых нагрузках. Неоригинальные аналоги могут провоцировать ошибки Р0300-Р0304.

Сопротивление обмоток должно строго соответствовать спецификации Mitsubishi (первичная ~0.7-0.8 Ом, вторичная ~12-16 кОм). NGK (U5030, U5050) демонстрирует минимальные отклонения (≤5%), тогда как Bremi (30261, 30262) иногда имеет разброс до 10-12%, что ведет к дисбалансу цилиндров. Контроль параметров мультиметром перед установкой обязателен для небрендированных вариантов.

Сравнительные характеристики

Критерий	Denso	NGK	Bremi
Ресурс (тыс. км)	120-150+	90-120	60-80
Защита от влаги	Герметичный корпус	Двойное уплотнение	Базовое покрытие
Температурный диапазон (°C)	-40...+150	-30...+130	-20...+110

Критичные факторы надёжности:

• Термостойкость изоляции: Denso использует керамические наполнители, NGK – композитные смолы, Bremi – стандартную эпоксидную изоляцию
• Конструкция клемм: пружинные контакты NGK/Denso исключают искрение, винтовые у Bremi склонны к окислению

Для тюнинга предпочтительны NGK RACING (катушки U5004 с увеличенной энергией искры до 110 мДж), но они требуют модификации проводки. Бюджетные аналоги Bremi оправданы только при подтверждённых параметрах мультиметром и замене свечных колпачков.

Признаки некачественных совместимых аналогов

Низкосортные аналоги катушек зажигания для Lancer 9 проявляют себя характерными эксплуатационными проблемами. Один из ключевых индикаторов – кратковременный срок службы, когда деталь выходит из строя через несколько месяцев, тогда как оригинал служит годами. Параллельно наблюдается нестабильная работа двигателя на холостом ходу с заметными вибрациями.

Возникают пропуски зажигания под нагрузкой, особенно при резком ускорении или движении в гору. Это сопровождается потерей мощности и рывками. На приборной панели часто активируется ошибка P0300-P0304, указывающая на хаотичные пропуски воспламенения в цилиндрах.

Типичные симптомы контрафактных изделий

• Трещины на корпусе после 3-6 месяцев эксплуатации
• Перегрев катушки, ощутимый при касании рукой
• Запах горелой изоляции в подкапотном пространстве
• Повышенное искрообразование на высоковольтном выводе

Параметр	Оригинал	Контрафакт
Вес	480-520 г	350-420 г
Изоляция кабеля	Термостойкий силикон	Резина с запахом битума
Маркировка	Четкая лазерная гравировка	Смазанная краска или наклейка

1. Проверьте сопротивление первичной обмотки мультиметром – отклонение от 0.7-0.8 Ом указывает на брак
2. Осмотрите контакты разъёма: некачественные аналоги имеют медные штыри вместо позолоченных
3. Протестируйте изоляцию высоковольтным стендом – пробой при 25-30 кВ свидетельствует о фальсификате

Средняя стоимость оригинальных и заменяющих комплектующих

Оригинальные катушки зажигания Mitsubishi для Lancer 9 стоят в диапазоне 5 000–8 000 рублей за штуку. Цена зависит от продавца: у официальных дилеров она достигает верхней границы, тогда как специализированные онлайн-магазины предлагают детали ближе к нижнему пределу. На стоимость также влияет модификация двигателя: для 1.6-литровых версий цены обычно ниже, чем для 2.0-литровых.

Аналоги сторонних производителей варьируются от 1 500 до 5 000 рублей. Бюджетные замены (например, JP Group, ERA) доступны за 1 500–3 000 рублей, но их надежность ниже. Качественные аналоги от Bosch, Denso или NGK стоят 3 000–5 000 рублей, демонстрируя близкую к оригиналу долговечность. Б/у оригинальные катушки встречаются за 2 000–3 500 рублей, однако их ресурс непредсказуем.

Сравнение ценовых категорий

Тип комплектующего	Бренд	Диапазон цен (руб.)
Оригинал	Mitsubishi (OEM)	5 000–8 000
Премиум-аналоги	Denso, Bosch, NGK	3 000–5 000
Бюджетные аналоги	ERA, JP Group, Starline	1 500–3 000
Б/у оригинал	Mitsubishi	2 000–3 500

При выборе учитывайте ключевые факторы влияния на цену:

• Комплектность поставки: Катушки с доп. элементами (крепления, уплотнители) дороже.
• Страна производства: Японские или немецкие аналоги стоят выше китайских.
• Гарантия: Продавцы, предоставляющие гарантию 12+ месяцев, завышают цену на 10–15%.

Снятие декоративной крышки двигателя

Декоративная крышка двигателя Mitsubishi Lancer 9 крепится на резиновых втулках и пластиковых фиксаторах, расположенных по периметру. Ее демонтаж необходим для доступа к катушкам зажигания, свечным колодцам и другим компонентам верхней части двигателя.

Перед началом работ убедитесь, что двигатель остыл, чтобы избежать ожогов. Проверьте отсутствие препятствий в виде патрубков или проводов, которые могут мешать снятию. Подготовьте чистую поверхность для укладки крышки во избежание повреждений.

Пошаговый процесс демонтажа

1. Обследуйте крепления: визуально определите 4 точки фиксации (по углам крышки). Резиновые втулки имеют грибовидную форму.
2. Приподнимите передний край: возьмитесь за крышку у лобового стекла, плавным усилием вверх отсоедините передние втулки.
3. Освободите боковые крепления: переместите руки к середине крышки, продолжая равномерно тянуть вверх без перекоса.
4. Снимите полностью: после выхода всех втулок из посадочных гнезд, аккуратно извлеките крышку вверх под углом, минуя трубку маслозаливной горловины.

Важно: запрещено использовать отвертки для поддевания – это приведет к трещинам пластика или поломке крепежных штифтов. При закисании втулок обработайте их WD-40 перед демонтажем.

При замене катушек зажигания на Mitsubishi Lancer 9 особое внимание уделяется вспомогательным компонентам, обеспечивающим герметичность и терморегуляцию. Уплотнительные кольца (прокладки) свечных колодцев подвержены износу и требуют обязательной замены для предотвращения попадания влаги и пыли в цилиндры.

Термопаста наносится на посадочную поверхность катушки для улучшения теплопередачи к головке блока цилиндров. Это снижает риск перегрева и продлевает ресурс детали, особенно при эксплуатации в высокотемпературных режимах.

Рекомендуемые расходные материалы

Прокладки (уплотнительные кольца):

• Оригинальные: Mitsubishi MR985483 (комплект 4 шт)
• Аналоги:
  • Febi Bilstein 27661
  • ERA TA1492
  • SWAG 90 999 8483

Термопаста:

Производитель	Модель	Термостойкость
Permatex	Thermal Compound	до 260°C
Liqui Moly	Kupfer-Paste	до 300°C
Loctite	510 High Temp	до 230°C

Критерии выбора

1. Для прокладок: устойчивость к маслу и температурным деформациям (рекомендуется витон или фторкаучук)
2. Для термопасты:
   • Электропроводность: только диэлектрические составы
   • Теплопроводность: от 0.8 Вт/(м·К)

Отсоединение электрического разъема катушки

Перед манипуляциями снимите отрицательную клемму с аккумулятора для предотвращения короткого замыкания. Разъем расположен на верхней части катушки зажигания и оснащен пластиковым фиксатором-защелкой. Визуально проверьте состояние контактов и отсутствие видимых повреждений корпуса.

Найдите язычок фиксатора на боковой стороне разъема. Плотно нажмите большим пальцем на защелку до характерного щелчка, одновременно придерживая корпус катушки. Удерживая фиксатор в отжатом положении, потяните разъем строго вверх без перекоса. Прилагайте усилие только к пластиковому корпусу коннектора, избегая давления на провода.

Критические моменты:

• Не используйте металлические инструменты для отжима защелки во избежание поломки фиксатора
• При затрудненном снятии обработайте соединение проникающей смазкой WD-40
• Контролируйте усилие: прикипевшие контакты требуют расшатывания из стороны в сторону

После демонтажа сразу закройте разъем чистой ветошью для защиты от пыли и влаги. Осмотрите контактные группы на предмет окислов или деформации штырей перед обратной установкой.

Выкручивание крепежного болта катушки

После отсоединения электрического разъема и снятия высоковольтного провода переходите к демонтажу крепежного элемента. Крепежный болт катушки зажигания на Mitsubishi Lancer 9 обычно расположен вертикально в верхней части узла, соединяя корпус катушки с головкой блока цилиндров.

Используйте накидной ключ на 10 мм или головку с воротком соответствующего размера. Убедитесь в надежной фиксации инструмента на гранях болта, чтобы избежать срыва шлицов. Приложите умеренное усилие против часовой стрелки для ослабления резьбового соединения.

Ключевые этапы и рекомендации

• Контролируйте положение инструмента – избегайте перекоса во избежание повреждения резьбы в алюминиевой ГБЦ.
• При затрудненном откручивании обработайте резьбовую часть проникающей смазкой типа WD-40 и выждите 5-10 минут.
• После ослабления болта выкручивайте его полностью вручную, используя пальцы для финальных витков.

1. Извлеките болт из посадочного отверстия после полного вывинчивания.
2. Проверьте состояние резьбы болта и ответного отверстия на предмет сколов или задиров.
3. Уложите болт в подготовленную емкость во избежание потери.

Элемент	Тип	Примечание
Болт крепления	M6x1.0	Стандартная метрическая резьба
Момент затяжки	8-12 Н·м	Критичен при обратной сборке

Извлечение катушки из колодца свечи

Перед началом работ убедитесь, что двигатель остыл, а зажигание выключено. Отсоедините высоковольтный разъём от катушки, нажав на фиксатор и аккуратно потянув колодку в сторону. Очистите пространство вокруг катушки от грязи щёткой или сжатым воздухом для предотвращения попадания мусора в свечной колодец.

Визуально проверьте состояние резинового уплотнителя катушки на предмет трещин или затвердевания. Подготовьте проникающую смазку (например, WD-40) для случаев прикипания, а также тонкую плоскую отвёртку для вспомогательных действий.

Последовательность извлечения

1. Снимите крепёжный болт катушки ключом на 10 мм (или 8 мм в зависимости от модификации).
2. Возьмитесь за корпус катушки и выполните несколько вращательных движений (30-45 градусов) для разрушения возможного нагара.
3. Плавно потяните катушку вверх, удерживая её строго вертикально без перекосов.

При сильном прикипании:

• Обработайте зону контакта проникающей смазкой
• Через 10 минут аккуратно подденьте катушку отвёрткой за монтажное ушко
• Избегайте рывков и чрезмерных усилий – возможен скол керамического изолятора

Типовая проблема	Решение
Заклинивание в колодце	Повторное распыление смазки с последующим покачиванием
Отрыв резинового наконечника	Извлечение остатков пинцетом с заменой уплотнителя

После демонтажа сразу закройте свечной колодец чистой ветошью для защиты от грязи. Проверьте целостность керамического изолятора свечи и наличие масла в колодце – эти признаки требуют дополнительной диагностики.

Очистка посадочного места от загрязнений

Тщательная очистка колодцев перед установкой новых катушек критична для предотвращения перегрева и пробоя изоляции. Оставшиеся частицы масла, пыли или нагара создают термический барьер, нарушая теплоотвод от корпуса катушки в ГБЦ.

Пренебрежение процедурой ведет к локальному перегреву обмоток, ускоренной деградации изоляции и повторному выходу детали из строя. Особое внимание уделите участкам вокруг свечных отверстий и монтажным пазам на алюминиевой поверхности головки.

Порядок выполнения работ

1. Обезжиривание: Обработать колодец ветошью, смоченной в очистителе карбюратора/тормозов. Избегать попадания жидкости на пластиковые разъемы.
2. Механическое удаление нагара: Использовать нейлоновую щетку или деревянный скребок для аккуратной очистки привалочной плоскости. Металлические инструменты запрещены – риск повреждения зеркала ГБЦ.
3. Финишная обработка: Протереть поверхности чистой сухой микрофиброй до полного устранения следов загрязнений и остатков чистящего средства.

Проверить отсутствие инородных частиц в свечных каналах перед монтажом катушек. Попадание мусора в цилиндры вызовет повреждение поршневой группы.

Нанесение диэлектрической смазки на наконечник катушки зажигания

Диэлектрическая смазка наносится на резиновый наконечник катушки для предотвращения прикипания к свечному колодцу и защиты от влаги. Она создает барьер против коррозии контактов, снижает риски утечки тока и облегчает последующий демонтаж компонентов.

Перед обработкой тщательно очистите контактные поверхности наконечника и свечи от грязи, масла или старой смазки. Используйте специальные обезжириватели или изопропиловый спирт. Убедитесь в отсутствии механических повреждений резинового уплотнителя наконечника.

Технология обработки

1. Нанесите тонкий слой смазки на внутреннюю поверхность резинового уплотнителя наконечника
2. Обработайте металлический контактный штырь внутри колпачка
3. Равномерно распределите состав, избегая избыточного количества
4. Исключите попадание смазки на керамический изолятор свечи и электроды

Критические требования: Используйте только специализированные диэлектрические составы (типа Liqui Moly Kupfer-Spray, Molykote 111). Силиконовые смазки должны сохранять свойства при температурах до +250°C. Нанесение на клеммы проводов выполняется при их замене.

Установка новой катушки: сила затяжки болта

Критически важным параметром при замене катушки зажигания на Mitsubishi Lancer 9 является соблюдение регламентированного момента затяжки крепежного болта. Недостаточное усилие приведет к потере контакта и вибрации узла, вызывая повреждение изолятора и пробой высокого напряжения.

Избыточная затяжка провоцирует деформацию корпуса катушки, растрескивание пластика или срыв резьбы в алюминиевой головке блока цилиндров. Ремонт последствий потребует сложных работ с заменой резьбовых вставок или самой ГБЦ.

Рекомендуемые параметры и порядок действий

Официальное техническое руководство Mitsubishi для Lancer 9 (4G18, 4G93) устанавливает следующие значения:

• Номинальный момент: 8–10 Н·м (Ньютон-метров)
• Эквивалент в kgf·m: 0.8–1.0 кгс·м

Правильная последовательность монтажа:

1. Установите катушку в посадочное место на свече зажигания
2. Наживите крепежный болт вручную до соприкосновения шайбы с поверхностью
3. Затяните динамометрическим ключом с контролем шкалы в два этапа:
   • Предварительная затяжка: 5 Н·м
   • Окончательная затяжка: 8–10 Н·м
4. Проверьте отсутствие перекоса катушки относительно оси свечи

Параметр	Значение	Инструмент
Момент затяжки	8–10 Н·м	Динамометрический ключ
Диаметр болта	M6	Головка на 10 мм

Важно: Не используйте ударные инструменты или обычные воротки – только калиброванный динамометрический ключ. Повторная затяжка уже использованного болта не допускается – применяйте новый крепеж из ремкомплекта.

Особенности замены катушки зажигания на турбированных версиях Mitsubishi Lancer 9

Турбированные двигатели (4G63T) создают повышенные термические и механические нагрузки на компоненты зажигания. Катушки работают в условиях высоких температур подкапотного пространства из-за близости турбокомпрессора и выхлопного коллектора, что ускоряет деградацию изоляции и увеличивает риск пробоя. Использование неоригинальных или изношенных катушек ведет к пропускам воспламенения под нагрузкой, что опасно для турбомотора детонацией.

Компоновка моторного отсека на турбо-версиях требует демонтажа дополнительных элементов для доступа к катушкам. Часто необходимо снимать воздуховоды интеркулера, защитные кожухи турбины или кронштейны навесного оборудования. Работы выполняются только на остывшем двигателе во избежание ожогов и повреждения пластиковых элементов системы впуска.

Ключевые отличия от атмосферных модификаций

• Обязательная синхронная замена свечей: Устанавливаются исключительно свечи с калильным числом, соответствующим рекомендациям производителя для турбодвигателя (например, NGK BKR7EIX вместо BKR6EIX для атмосферных)
• Проверка цепей управления: Диагностика сопротивления проводки к блоку управления двигателем – перепады давления повышают риск коррозии контактов
• Герметичность соединений: Контроль уплотнительных колец на свечных колодцах – разряженный воздух в цилиндрах усиливает подсос пыли

Параметр	Атмосферный двигатель	Турбированный двигатель (4G63T)
Требуемое сопротивление катушки (первичная обмотка)	0.70-0.86 Ом	0.65-0.75 Ом (более высокий ток)
Рекомендуемый интервал замены	80-100 тыс. км	50-60 тыс. км
Критичность момента затяжки свечи	25-30 Н∙м	28-32 Н∙м (выше из-за давления в цилиндре)

1. Отключение АКБ – обязательный этап для защиты ЭБУ от скачков напряжения
2. Маркировка высоковольтных проводов – при использовании общего модуля катушки (не индивидуальных)
3. Очистка посадочных мест – удаление грязи в свечных колодцах пылесосом перед демонтажем

Обнуление ошибок двигателя после замены катушки зажигания

После замены неисправной катушки зажигания на Mitsubishi Lancer 9 ошибка Check Engine (например, P0300-P0304, указывающие на пропуски зажигания в конкретном цилиндре) часто сохраняется в памяти ЭБУ. Это происходит потому, что блок управления двигателем фиксирует неполадку и требует ручного сброса для повторной диагностики системы.

Автомобиль может работать нормально, но горящая лампа неисправности мешает контролю текущего состояния, а также маскирует возможные новые ошибки. Своевременное обнуление позволяет убедиться в успешности ремонта и корректной работе всех цилиндров.

Способы сброса ошибок

Основные методы удаления кодов неисправностей:

1. Через диагностический разъем OBD-II
   • Подключите сканер (профессиональный или адаптер ELM327 с приложением типа Torque/Mitsubishi MUT).
   • Выберите функцию "Стереть коды ошибок" (Clear Trouble Codes/Erase DTCs).
   • Подтвердите операцию и дождитесь сообщения об успешном завершении.
2. Отсоединение клеммы АКБ
   • Снимите минусовую клемму с аккумулятора на 10-15 минут.
   • Нажмите на педаль тормоза (для снятия остаточного напряжения в бортовой сети).
   • Подключите клемму обратно и запустите двигатель – лампа Check Engine должна погаснуть после самодиагностики.

Важно: Перед сбросом убедитесь, что проблема устранена – новая катушка установлена правильно, контакты чистые, свечи в исправном состоянии. Игнорирование этого может привести к повторному появлению ошибки через несколько циклов работы двигателя.

Проверка работоспособности мотора на всех режимах

После установки новой катушки зажигания на Mitsubishi Lancer 9 запустите двигатель и дайте ему прогреться до рабочей температуры (около 90°C). Проследите за стабильностью холостых оборотов – стрелка тахометра должна держаться в диапазоне 750-850 об/мин без рывков или плавания.

Поочередно проверьте реакцию мотора на разные нагрузки: резко нажмите педаль акселератора до средних положений (2500-4000 об/мин), наблюдая за плавностью разгона и отсутствием провалов. Затем выполните движение на пониженной передаче с постоянной нагрузкой (например, подъем в гору) для оценки работы под давлением.

Диагностические процедуры

Ключевые этапы тестирования:

• Холостой ход: Отсутствие вибраций, равномерный звук работы цилиндров.
• Средние обороты (3000-4500 об/мин): Контроль загорания Check Engine и характером выхлопа – сизый или черный дым указывает на проблемы.
• Высокие обороты (5000-6500 об/мин): Кратковременная проверка без перегрева. Детонация или хлопки в выпуске – признаки пропусков зажигания.

Таблица типичных симптомов неисправности:

Режим работы	Норма	Неисправность катушки
Разгон (2000-4000 об/мин)	Линейное ускорение	Рывки, троение, потеря мощности
Движение под нагрузкой	Устойчивая тяга	Вибрация руля, мигание Check Engine
Перегазовка на холостом ходу	Мгновенная реакция	Задержка отклика, глушение мотора

Обязательно проведите тест-драйв протяженностью 15-20 км, комбинируя городской цикл и трассу. Обратите внимание на поведение авто при резком сбросе газа после интенсивного разгона – пропадание тяги свидетельствует о некорректном искрообразовании. Для точной диагностики используйте сканер OBD2 для считывания ошибок по цилиндрам (P0301-P0304).

Гигиена колодцев катушек: удаление влаги и пыли

Скопление влаги и пыли в колодцах катушек зажигания Mitsubishi Lancer 9 провоцирует утечку тока высокого напряжения. Это приводит к пробою изоляции, пропускам зажигания, троению двигателя и снижению мощности. Особенно критично попадание воды после мойки двигателя или дождя.

Регулярная очистка колодцев – обязательная процедура при обслуживании системы зажигания. Игнорирование вызывает коррозию контактов, перегрев катушек и их преждевременный выход из строя. Работы выполняются при снятых катушках зажигания для доступа к посадочным местам.

Порядок очистки и сушки колодцев

1. Отсоедините минусовую клемму АКБ для обесточивания системы.
2. Демонтируйте катушки зажигания, аккуратно отключив разъемы.
3. Визуально оцените состояние колодцев:
   • Наличие водяных капель или подтеков.
   • Слой пыли, грязи или масляных следов.
4. Удалите грубые загрязнения сухой чистой кистью или сжатым воздухом (давление не выше 2-3 атм).
5. Для обезжиривания и вытеснения влаги:
   • Нанесите специализированный очиститель электрических контактов (например, Liqui Moly Kontakt Reiniger) на безворсовую салфетку.
   • Аккуратно протрите внутренние стенки колодца и контактные площадки.
6. Просушите колодец сжатым воздухом или естественным путем в течение 10-15 минут. Не используйте источники тепла (фен, паяльная лампа)!
7. Повторно осмотрите колодец на предмет остаточной влаги перед установкой катушек.

После установки катушек нанесите диэлектрическую смазку (типа Liqui Moly Kupfer-Spray) на резиновый уплотнитель каждой катушки. Это создаст барьер для влаги и облегчит последующую демонтаж.

Средство	Назначение	Применение
Очиститель электроцепей	Растворение грязи, удаление влаги	Распыление на салфетку, протирка
Сжатый воздух	Удаление пыли и капель воды	Продувка на низком давлении
Диэлектрическая смазка	Защита уплотнителя, гидроизоляция	Нанесение тонким слоем на манжету катушки

Контроль состояния свечных колодцев и вентиляции

Регулярная проверка свечных колодцев критична для предотвращения пробоя изоляции катушек зажигания. Скопление влаги, моторного масла или антифриза в колодцах создает проводящую среду, провоцирующую утечку высокого напряжения на массу двигателя. Это вызывает пропуски зажигания, снижение мощности, повышенный расход топлива и ускоренный выход катушек из строя.

Надежная вентиляция подкапотного пространства и зоны установки катушек напрямую влияет на их температурный режим. Перегрев ускоряет старение изоляционных материалов обмоток и резиновых элементов катушек. Забитые вентиляционные каналы или воздухозаборники усиливают тепловую нагрузку, сокращая ресурс узлов системы зажигания.

Порядок контроля и обслуживания

1. Визуальный осмотр колодцев: После снятия катушек проверьте наличие:
   • Масляных подтеков (указывают на износ сальников клапанной крышки)
   • Следов охлаждающей жидкости (признак пробоя прокладки ГБЦ)
   • Конденсата или грязи на стенках колодцев
2. Диагностика уплотнений:
   • Убедитесь в целостности резиновых колпачков катушек и отсутствии трещин
   • Проверьте эластичность уплотнительных колец на свечах зажигания
3. Очистка колодцев:
   • Удалите загрязнения ветошью или мягкой кистью
   • Используйте сжатый воздух для продувки (давление не выше 3 атм)
   • Запрещается применять агрессивные растворители
4. Проверка вентиляции:
   • Убедитесь в отсутствии мусора в воздухозаборниках радиатора
   • Проконтролируйте состояние патрубков системы вентиляции картера
   • Очистите соты радиатора от насекомых и тополиного пуха

Регулярная замена свечей: регламент и влияние на катушки

Своевременная замена свечей зажигания является ключевым фактором для долговечной и безотказной работы катушек зажигания на Mitsubishi Lancer 9. Изношенные или неисправные свечи создают повышенную нагрузку на катушки. Это происходит потому, что для пробоя увеличенного межэлектродного зазора или преодоления повышенного сопротивления в цепи искрообразования катушкам требуется генерировать напряжение значительно выше номинального рабочего. Постоянная работа в таком экстремальном режиме приводит к перегреву, ускоренному старению изоляции обмоток и, в конечном итоге, к пробою самой катушки.

Для двигателей Mitsubishi Lancer 9 регламент замены свечей зажигания строго регламентирован производителем. Стандартный интервал составляет каждые 30 000 километров для обычных никелевых свечей и каждые 45 000 - 60 000 километров для иридиевых или платиновых свечей (если они установлены или рекомендованы). Крайне важно не превышать эти сроки и использовать свечи строго рекомендованного типа и калильного числа (теплового диапазона). Несоответствующие свечи могут не только снизить эффективность работы двигателя, но и стать причиной преждевременного выхода из строя дорогостоящих катушек зажигания.

Практические рекомендации

• Соблюдайте регламент: Меняйте свечи вовремя, не дожидаясь появления пропусков зажигания или других симптомов.
• Используйте оригинал или рекомендованные аналоги: NGK (часто BKR6E, BKR5E, BKR5EIX для иридиевых) или Denso – оптимальный выбор. Проверяйте спецификацию по VIN или руководству.
• Контролируйте зазор: Даже новые свечи перед установкой необходимо проверить и при необходимости отрегулировать зазор до значения, указанного в мануале (обычно 0.8-0.9 мм). Неправильный зазор – прямая угроза катушкам.
• Обеспечьте чистоту: Перед выкручиванием старых свечей тщательно очистите свечные колодцы от грязи и мусора, чтобы они не попали в цилиндры.
• Проверяйте свечные колпачки: При каждой замене свечей осматривайте резиновые колпачки катушек зажигания на предмет трещин, потери эластичности или следов пробоя. Изношенные колпачки – частая причина утечки высокого напряжения и отказа катушки.

Двигатель Lancer 9 (объем)	Рекомендуемые свечи (пример)	Типичный интервал замены
1.3 л (4G13)	NGK BKR5E-11	30 000 км
1.6 л (4G18)	NGK BKR6E-11 / BKR5EIX-11	30 000 / 60 000 км
1.8 л (4G93)	NGK BKR6E-11	30 000 км
2.0 л (4G63, 4G94)	NGK BKR6EIX-11 / BKR5EIX-11	30 000 / 60 000 км

Профилактика окисления контактных групп

Регулярная очистка контактных групп катушки зажигания предотвращает ухудшение проводимости и пропуски воспламенения. Окисление клемм и разъемов возникает из-за температурных перепадов, влажности и агрессивных сред под капотом, что ведет к росту переходного сопротивления.

Используйте для обработки специализированные составы: токопроводящие смазки на основе меди или цинка, либо диэлектрические антикоррозийные спреи. Избегайте солидола и графитовых смесей – они ухудшают контакт при нагреве. Обязательно обесточьте систему перед работами, отсоединив клемму АКБ.

Порядок обслуживания контактов

1. Снимите защитный кожух катушки, открутив крепежные болты
2. Аккуратно отсоедините разъемы питания от каждой катушки
3. Визуально оцените состояние контактов:<
   • Белый или зеленый налет – признак окисления
   • Трещины или оплавления требуют замены колодки
4. Обработайте металлические части контактов:

   Средство	Метод нанесения
   Аэрозоль-очиститель (например, Liqui Moly Kontakt Reiniger)	Распылить на 5 секунд, вытереть безворсовой салфеткой
   Токопроводящая паста (Loctite 510, Permatex Copper Spray)	Нанести тонким слоем кистью после обезжиривания

5. Просушите контакты 10-15 минут перед сборкой

Критически важно обеспечить плотную посадку разъемов после обработки – люфт приводит к искрению и новому окислению. Проверяйте фиксацию замка колодки. Интервал профилактики – каждые 30 000 км или после длительной стоянки автомобиля во влажных условиях.

Нужно ли менять все катушки одновременно на Mitsubishi Lancer 9?

Замена всех катушек зажигания одновременно не является строго обязательной процедурой на Mitsubishi Lancer 9. Производитель рекомендует менять только вышедшую из строя деталь при появлении симптомов неисправности конкретного цилиндра. Основным аргументом против групповой замены служит отсутствие регламентных сроков обслуживания для этих компонентов – они относятся к категории «расходников по требованию».

Однако практика эксплуатации двигателей 4G18 и 4G93 выявила характерную особенность: катушки Mitsubishi Lancer 9 часто выходят из строя последовательно с небольшим интервалом. Это связано с идентичными условиями работы (температурные нагрузки, вибрации) и схожим ресурсом элементов одной партии. При отказе одной катушки остальные обычно имеют аналогичный износ, что повышает риск повторных поломок в ближайшее время.

Ключевые факторы для принятия решения

При выборе стратегии замены учитывайте:

• Пробег автомобиля – при пробеге свыше 120 000 км вероятность скорого выхода остальных катушек резко возрастает
• Совпадение дат производства – если установлены оригинальные катушки из одной партии (проверяется по маркировке), их ресурс будет примерно одинаковым
• Тип симптомов – троение двигателя, ошибки типа P0301-P0304, пропуски зажигания под нагрузкой

Преимущества замены одной катушки:

• Экономия на стоимости запчастей (оригинальная катушка стоит около 3-5 тыс. рублей)
• Оперативное решение проблемы без лишних затрат при новом комплекте

Преимущества замены комплекта:

• Исключение повторного демонтажа коллектора (требуется для доступа к катушкам)
• Предотвращение риска повреждения свечей зажигания из-за пропусков воспламенения
• Стабильная работа двигателя без перегрузки катализатора несгоревшим топливом

Рекомендуется при замене более двух катушек установить полный комплект. Если отказала одна катушка на пробеге свыше 150 000 км – меняйте все четыре. Обязательно устанавливайте свечи зажигания NGK или Denso, рекомендованные производителем.

Возможна ли реставрация пробитой катушки

Реставрация физически пробитой катушки зажигания на Mitsubishi Lancer 9 практически невозможна и экономически нецелесообразна. Повреждение корпуса, трещины или пробой изоляции высоковольтной части приводят к необратимым изменениям внутренней структуры компонента, восстановить которые в гаражных условиях нереально.

Попытки загерметизировать трещины эпоксидкой, силиконом или изолентой дают лишь кратковременный эффект (несколько дней или недель), но не устраняют главную проблему – утечку высокого напряжения и последующую коррозию обмоток. Это неизбежно ведет к повторному отказу, риску повреждения соседних элементов (свечей, ЭБУ) и опасным пробоям на массу.

Почему восстановление не рекомендуется

Основные причины отказа от ремонта:

• Нарушение герметичности: Влага и грязь проникают внутрь, вызывая коррозию обмоток и короткие замыкания.
• Деградация изоляции: Пробой необратимо разрушает лаковое покрытие проводов катушки.
• Термические повреждения: Перегрев спекает витки обмотки, меняя её сопротивление и характеристики.
• Риск для смежных систем: Нестабильная искра ускоряет износ свечей, катализатора и может повредить ЭБУ двигателя.

Важно: Даже "успешный" временный ремонт маскирует симптом, но не гарантирует корректную работу системы зажигания – возможны пропуски воспламенения, рост расхода топлива и ошибки (например, P0300-P0304).

Метод "реставрации"	Результат	Риски
Герметизация корпуса	Временное восстановление (до 1 месяца)	Повторный пробой, возгорание
Замена высоковольтного наконечника	Эффективен только при износе контакта, а не катушки	Не устраняет пробой обмотки
Просушка и очистка	Помогает при поверхностной влаге без повреждений	Бесполезна при трещинах и пробое

Вывод: Единственный надежный вариант при пробое катушки – её замена на новую или проверенную б/у деталь. Попытки восстановления увеличивают затраты в долгосрочной перспективе и создают риски для двигателя.

Почему выходят из строя новые катушки зажигания

Казалось бы, новая катушка зажигания должна решить проблемы с воспламенением топливной смеси. Однако на практике даже свежеустановленные компоненты могут преждевременно выйти из строя. Причины этого часто кроются не в естественном износе, а в других, иногда неочевидных факторах.

Понимание этих причин критически важно для правильной диагностики, устранения неисправности и предотвращения повторных отказов. Замена катушки без анализа первопричины часто приводит лишь к временному устранению симптома и повторным расходам.

Основные причины выхода из строя новых катушек

Среди наиболее распространенных причин:

• Производственный брак или низкое качество:
  • Некачественные материалы обмоток или изоляции, не выдерживающие рабочих нагрузок.
  • Нарушение технологии производства (плохая пайка контактов, недостаточная пропитка компаундом).
  • Микротрещины в корпусе или изоляторе, появившиеся при изготовлении или транспортировке.
• Проблемы совместимости и подделки:
  • Установка неоригинальных (non-OEM) катушек сомнительного качества, не соответствующих спецификациям двигателя Lancer 9.
  • Применение катушек, предназначенных для других модификаций двигателя 4G9x (например, с другим напряжением или характеристиками искрообразования).
• Внешние повреждающие факторы:
  • Перегрев: Работа в условиях экстремальных температур из-за неисправности системы охлаждения, забитого радиатора, постоянных пробок. Термоциклирование разрушает изоляцию и компаунд.
  • Повышенное напряжение в бортовой сети: Неисправный регулятор напряжения генератора подает на катушку напряжение выше номинального (14.7В), вызывая перегрузку и пробой изоляции.
  • Проблемы со свечами зажигания:
    • Установка свечей с неправильным калильным числом (слишком "горячих").
    • Использование дефектных, некачественных или изношенных свечей (увеличенный зазор, пробой изолятора).
    • Повреждение керамического изолятора свечи при установке.
  • Повышенное сопротивление или обрыв в цепи: Окисленные, поврежденные или плохо затянутые контакты в разъемах питания/управления катушки, обрыв проводов, коррозия.
  • Попадание масла или технических жидкостей: Течь через прокладку клапанной крышки приводит к тому, что масло затекает в свечные колодцы. Масло и другие жидкости разрушают резиновый изолятор катушки и ухудшают теплоотвод.
  • Неправильная установка:
    • Отсутствие диэлектрической смазки на уплотнительном кольце катушки перед установкой в свечной колодец.
    • Недостаточное или чрезмерное усилие при затяжке крепежного болта катушки.
    • Повреждение резинового изолятора или контактов при монтаже.
  • Внутренние проблемы двигателя: Серьезные неисправности (например, залегание поршневых колец, проблемы с ГРМ), приводящие к аномально высокому давлению в цилиндрах во время такта сжатия. Это создает экстремальную нагрузку на катушку, которая должна преодолеть это сопротивление для образования искры.
  • Неисправности ЭБУ двигателя: Сбои в работе блока управления двигателем могут приводить к подаче некорректных управляющих сигналов на катушку, вызывая ее перегрузку.

  Рекомендации для предотвращения повторных отказов:

  Действие	Цель
  Покупать оригинальные (OEM) или проверенные качественные аналоги	Гарантия соответствия спецификациям и качества материалов
  Обязательно менять свечи зажигания вместе с катушками	Устранить риск перегрузки новой катушки старыми/проблемными свечами
  Использовать диэлектрическую смазку при установке	Защита уплотнения, облегчение демонтажа, улучшение теплоотвода
  Проверить состояние свечных колодцев на наличие масла	Устранить разрушающий фактор и причину перегрева
  Проверить напряжение в бортовой сети	Убедиться, что регулятор напряжения генератора работает корректно
  Тщательно осмотреть разъемы и проводку катушек	Устранить плохой контакт, окислы, повреждения проводов
  Провести компьютерную диагностику ЭБУ	Выявить возможные ошибки, влияющие на работу зажигания

  Связь проблемного ЭБУ и ресурса катушек зажигания на Mitsubishi Lancer 9



  Некорректная работа ЭБУ двигателя напрямую влияет на эксплуатационный срок катушек зажигания. Ошибочные управляющие сигналы или сбои в расчете угла опережения зажигания провоцируют аномальные режимы работы: например, формирование избыточного времени накопления энергии в первичной обмотке. Это вызывает перегрев катушки и ускоренную деградацию изоляции.

  Критически опасны ошибки ЭБУ, связанные с пропусками зажигания или некорректным детектированием детонации. Блок может хаотично изменять параметры искрообразования, заставляя катушку генерировать искру в неоптимальных условиях (чрезмерно обедненная смесь, повышенное давление в цилиндре). Это многократно увеличивает электрическую нагрузку на изоляцию вторичной обмотки, приводя к пробою.

  Ключевые механизмы влияния

  • Некорректное время накопления заряда: ЭБУ с поврежденными драйверами или прошивкой может подавать импульсы неправильной длительности. Слишком длинный импульс вызывает перегрев, короткий – неполное искрообразование и калильное зажигание.
  • Ошибочная компенсация нагрузки/оборотов: Сбой алгоритмов адаптации ведет к работе катушек в нерасчетных режимах (например, максимальное напряжение при низких оборотах), ускоряя износ.
  • Постоянные попытки повторного воспламенения: При фиксации пропусков зажигания ЭБУ генерирует дополнительные искровые импульсы, создавая экстремальные тепловые и электрические перегрузки.

  Тип неисправности ЭБУ	Воздействие на катушку	Результат
  Сбой драйвера управления	Прерывистый сигнал, скачки напряжения	Пробой изоляции, межвитковое КЗ
  Ошибки датчиков (ДПКВ, ДД)	Неправильный расчет момента зажигания	Работа с перегрузкой, перегрев
  Повреждение цепи обратной связи	Отсутствие контроля за искрообразованием	Холостая работа "в разрыв", разрушение корпуса

  Важно: Замена катушек без диагностики ЭБУ при повторяющихся отказах бесполезна – новый комплект быстро выйдет из строя. Обязательна проверка цепей управления, параметров ШИМ-сигналов и наличия "плавающих" ошибок в памяти блока.

  Меры при эксплуатации в условиях высокой влажности

  Высокая влажность провоцирует ускоренную коррозию контактов и токоведущих элементов катушки зажигания. Конденсат на высоковольтных выводах и разъёмах снижает сопротивление изоляции, вызывая утечки тока и пробои. Это проявляется пропусками зажигания, троением двигателя и ошибками типа P0300-P0304.

  Образование окислов на клеммах увеличивает переходное сопротивление, что ведёт к локальному перегреву обмоток и деградации изоляции лака. Особенно критично повреждение герметизирующей резины вокруг высоковольтного стержня – микротрещины превращаются в проводящие каналы для влаги.

  Профилактические действия

  Обязательные процедуры:

  • Обработка колпачков и контактов специализированной диэлектрической смазкой (например, Liqui Moly Kupfer-Spray) каждые 5-7 тыс. км
  • Контроль целостности резиновых уплотнителей катушки и свечных колодцев после мойки/дождя
  • Замена стандартных свечных колпачков на силиконовые при частой эксплуатации в сыром климате

  Экстренные меры при попадании влаги:

  1. Прогреть двигатель до рабочей температуры (15-20 минут на холостом ходу)
  2. Обработать высоковольтные выводы и разъёмы аэрозолем-осушителем (WD-40 Specialist Electrical Contact Cleaner)
  3. Проверить цепь зажигания сканером на наличие ошибок и реальных параметров пропусков воспламенения

  Параметр	Норма	Признак проблем
  Сопротивление первичной обмотки	0.4-0.8 Ом	Колебания >10% при замерах после прогрева
  Сопротивление вторичной обмотки	10-15 кОм	Снижение до 7-8 кОм

  Диагностика проводки при рецидивирующих отказах

  Повторяющиеся отказы катушек зажигания на Mitsubishi Lancer 9 часто указывают на скрытые проблемы в электропроводке или разъемах. Даже после замены катушки неисправность возвращается из-за нестабильного контакта, перетирания изоляции или коррозии, нарушающей целостность сигналов. Необходимо проверить всю цепь управления и питания, включая жгуты, идущие к ЭБУ двигателя.

  Особое внимание уделите участкам возле кронштейнов двигателя, в местах перегибов возле модуля зажигания, а также зонам контакта с острыми кромками кузова. Вибрация и нагрев ускоряют деградацию проводов, приводя к коротким замыканиям на массу или обрывам. Проверка требует системного подхода с использованием мультиметра и визуального осмотра.

  Ключевые этапы диагностики

  Визуальный осмотр:

  • Снимите защитный кожух жгута проводов катушек зажигания.
  • Ищите: оплавленную изоляцию, окисленные контакты в разъемах, перетертые участки о металлические элементы.
  • Проверьте фиксаторы разъемов: трещины или ослабление приводят к вибрационному расшатыванию контактов.

  Проверка целостности цепи:

  1. Отсоедините разъем катушки зажигания и ЭБУ двигателя.
  2. Мультиметром в режиме прозвонки проверьте:
     • Сопротивление между контактом +12В на разъеме катушки и массой (должно быть > 10 Ом).
     • Целостность проводов управления от разъема катушки до соответствующих пинов ЭБУ.
     • Отсутствие КЗ на массу у сигнальных проводов.

  Тестирование под нагрузкой:

  Параметр	Норма	Инструмент
  Напряжение питания (+12В)	≥ 11.5В при включенном зажигании и работающем стартере	Мультиметр
  Сопротивление "массового" провода	≤ 0.5 Ом между контактом массы разъема катушки и "-" АКБ	Мультиметр
  Сигнал управления от ЭБУ	Импульсы 0-12В при прокрутке стартером	Осциллограф или LED-тестер

  Дополнительные действия:

  • Обработайте контакты разъемов очистителем электрооборудования и защитной смазкой.
  • Зафиксируйте жгуты пластиковыми стяжками в 2-3 см от подвижных элементов двигателя.
  • При обнаружении поврежденных проводов заменяйте участок с обязательной термоусадкой соединений.

  Оптимальные интервалы контроля системы зажигания

  Для поддержания стабильной работы двигателя Mitsubishi Lancer 9 рекомендуется проверять состояние катушки зажигания каждые 30 000–50 000 км пробега. Этот интервал учитывает типичные нагрузки и износ компонентов при эксплуатации в нормальных условиях. Игнорирование планового контроля ведет к риску внезапных пропусков зажигания, роста расхода топлива и повреждения катализатора.

  При наличии симптомов неисправности (троение двигателя, ошибки P0300-P0304, рывки при разгоне) диагностику следует провести немедленно вне зависимости от пробега. Особое внимание уделите визуальному осмотру корпуса катушки на предмет трещин, следов пробоя искры или оплавлений, а также тестированию сопротивления обмоток мультиметром.

  Критерии оценки состояния катушки

  • Сопротивление первичной обмотки: 0.4–1.0 Ом (при +20°C)
  • Сопротивление вторичной обмотки: 8–15 кОм (при +20°C)
  • Изоляция: отсутствие нагара, трещин, искрения на корпусе

  Фактор влияния	Корректировка интервала
  Агрессивная манера вождения	Уменьшить на 30%
  Эксплуатация в холодном/влажном климате	Уменьшить на 20%
  Использование газового топлива (ГБО)	Уменьшить на 40%

  1. Этап диагностики: сканирование ошибок ЭБУ, тест искрообразования на всех цилиндрах.
  2. Технический осмотр: проверка контактов разъёма, целостности проводов высокого напряжения.
  3. Профилактика: очистка колодцев от грязи, обработка контактов антикоррозийным спреем.

  Список источников



  При подготовке материала использовались специализированные технические документы и отраслевые издания.

  Ключевые источники включают официальную документацию производителя и профильные автомобильные ресурсы.

  • Официальное руководство по ремонту Mitsubishi Lancer 9 (2003-2007 гг.)
  • Каталог электронных компонентов Mitsubishi ASA (EPC)
  • Технические бюллетени Mitsubishi Motors по системам зажигания
  • Мануалы Haynes Publishing по диагностике двигателей 4G1
  • Протоколы испытаний катушек зажигания NGK
  • Материалы автофорумов: LancerX.ru, Drive2.ru (разделы по двигателям 4G18/4G93)
  • Учебные пособия по автомобильной электронике (Гладов/Петухов)
  • База данных TSB (Technical Service Bulletins) по Mitsubishi
  • Производители компонентов: каталоги Denso, Bosch, Delphi
  • Методические рекомендации по диагностике систем зажигания (Autodata)

  Видео: Проверка катушки зажигания Mitsubishi Lancer 9 и прочие нюансы.


  • Обновлённый образ легенды - рестайлинг Mercedes-Benz W212

  • Манометр - устройство и применение для контроля давления

  • Ремонт сидений автомобиля своими руками - быстро и без ошибок
