Двигатель ВАЗ-21214 Нива: особенности и частые неисправности
Статья обновлена: 04.08.2025

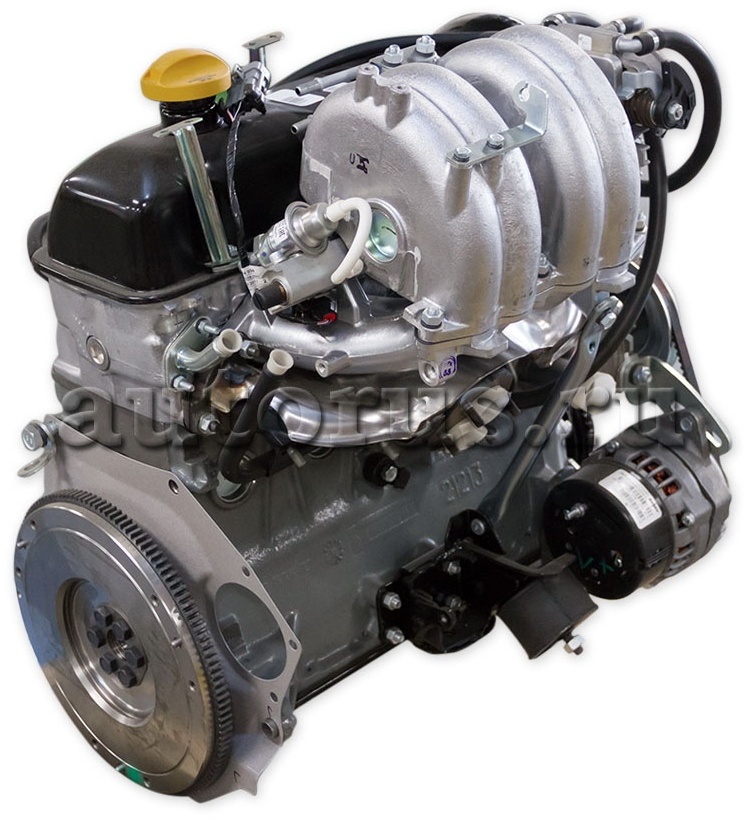

ВАЗ-21214 – четырехцилиндровый инжекторный двигатель, ставший силовой основой легендарного внедорожника Lada 4x4.
Эта модификация заменила карбюраторные версии, предложив улучшенную топливную экономичность и экологичность благодаря распределенному впрыску и электронному управлению.
Знание его конструктивных особенностей и типичных слабых мест критически важно для владельцев, обеспечивая долговечность эксплуатации и снижение затрат на ремонт.
Система впрыска "Январь-7.2": принцип работы
Система "Январь-7.2" представляет собой электронный центральный впрыск топлива с распределённым фазированным управлением. Её работа базируется на взаимодействии датчиков, электронной системы управления (ЭСУД) и исполнительных механизмов. Контроллер непрерывно анализирует параметры двигателя через сенсоры для расчёта оптимального состава топливно-воздушной смеси.
Основные компоненты включают: датчик массового расхода воздуха (ДМРВ), регулятор холостого хода (РХХ), дроссельную заслонку с датчиком положения (ДПДЗ), топливные форсунки, датчики температуры ОЖ и воздуха, кислородный датчик (λ-зонд) и датчик положения коленчатого вала (ДПКВ). ЭБУ получает информацию в реальном времени, корректируя впрыск топлива и угол опережения зажигания.
Этапы работы системы
- Формирование воздушно-топливной смеси: ДМРВ измеряет объём всасываемого воздуха, ЭБУ рассчитывает требуемое количество топлива на основе данных от кислородного датчика и корректирует длительность открытия форсунок.
- Режимы управления:
- Пуск двигателя: обогащённая смесь по температуре ОЖ
- Прогрев: поддержание повышенных оборотов (через РХХ)
- Холостой ход: стабилизация оборотов с учётом ДПДЗ и датчика скорости
- Нагрузочные режимы: корректировка по давлению во впускном коллекторе
Таблица взаимодействия компонентов
| Компонент | Функция | Влияние на впрыск |
| ДПКВ | Фиксация положения коленвала | Синхронизация зажигания и впрыска |
| λ-зонд | Анализ кислорода в выхлопе | Коррекция соотношения "топливо-воздух" (14,7:1) |
| Датчик детонации | Контроль детонационных процессов | Автоматическое изменение УОЗ |
Система работает в замкнутой цепи при прогреве до +70°C, используя сигналы λ-зонда для точной коррекции смеси. В аварийных режимах (при выходе датчика из строя) активируется обходная программа с фиксированными параметрами.
Распространённые проблемы с датчиком массового расхода воздуха
Нарушение корректных показаний расхода воздуха – основная неисправность ДМРВ. Сенсор загрязняется пылью, масляным нагаром или частицами грязи, что приводит к неправильному определению объема поступающего воздуха. Это вызывает сбои в формировании топливовоздушной смеси ЭБУ.
Механическое повреждение чувствительного элемента (платиновой нити или кремниевого кристалла) при некорректной чистке или воздействии вибраций также ведет к поломке. Окисление контактов в разъеме и повреждение проводки между датчиком и блоком управления провоцируют скачки напряжения, искажающие передаваемые сигналы.
Характерные признаки неисправности
- Неустойчивая работа на холостом ходу: плавающие обороты, самопроизвольные остановки двигателя
- Снижение динамики: рывки при разгоне, потеря мощности, затрудненный запуск
- Возрастание расхода топлива на 10-15% от нормы
- Лампа "Check Engine" с кодами ошибок P0100, P0102/P0103
Методы диагностики
- Анализ текущих параметров ДМРВ через диагностический сканер (норма: 8-12 кг/ч на холостом ходу)
- Проверка параметра "Напряжение ДМРВ" при включенном зажигании (исправный датчик: 0.996–1.05 В)
- Тест отключением разъема: при отсоединенном датчике ЭБУ переходит на аварийные коэффициенты – улучшение работы двигателя подтверждает неисправность ДМРВ
| Симптом | Вероятная причина |
|---|---|
| Завышенные показания расхода | Загрязнение сенсора масляными отложениями |
| Нулевые показания | Обрыв питающей цепи, повреждение контактов |
| Скачкообразные изменения | Контактная коррозия в разъеме |
Характерные неисправности датчика положения дроссельной заслонки
Основным признаком проблем с ДПДЗ является нестабильная работа двигателя на холостом ходу: плавающие обороты, самопроизвольное повышение или снижение частоты вращения, вплоть до остановки силового агрессора. Добавляются провалы при резком нажатии педали газа, рывки или замедленная реакция на ускорение. На приборной панели часто загорается индикатор "Check Engine", а диагностика выявляет ошибки серии P012x (например, P0120 – неисправность цепи ДПДЗ).
Износ резистивного слоя внутри датчика – распространённая причина неполадок. Бесконтактные ДПДЗ (как на ВАЗ-21214) хоть и надёжней плёночных, но тоже подвержены старению. Это проявляется в скачкообразном изменении сигнала, когда перемещение заслонки не соответствует плавному росту выходного напряжения. Окисление контактов в разъёме или повреждение проводки (обрыв, короткое замыкание) вызывает искажение сигнала или полное его отсутствие.
- Плавающий холостой ход – машина дергается или глохнет при остановке;
- Рывки при разгоне – потеря динамики из-за некорректной подачи топлива;
- Повышенный расход бензина – ЭБУ получает ложные данные об открытии заслонки;
- Самопроизвольное подёргивание дросселя – в системах с электронной педалью газа.
Для проверки используют мультиметр: измеряют напряжение на сигнальном выводе (в норме 0.45–0.55В при закрытой заслонке и плавный рост до 4.5В при полном открытии). Резкие скачки или отсутствие прогрессии указывают на поломку.
Диагностика и замена датчика температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости (ДТОЖ) двигателя ВАЗ-21214 передаёт данные на электронный блок управления для коррекции топливной смеси, угла зажигания и управления электровентилятором радиатора. Неисправность элемента нарушает температурный контроль и повышает риск перегрева силового агрегата.
Типичные признаки неполадок ДТОЖ: некорректные показания температуры на приборной панели (превышение нормы или значение "–40°C"), постоянная работа вентилятора охлаждения при холодном двигателе, повышенный расход топлива, затруднённый запуск на "горячую", ошибки Р0115–Р0118 в диагностике ЭБУ.
Проверка и замена ДТОЖ
- Предварительная диагностика:
- Визуальный осмотр разъёма и проводов на окисление, повреждения.
- Измерение сопротивления мультиметром при разных температурах: 100–500 Ом (90–95°C) против 6.5–8.5 кОм (–10°C). Резкие отклонения указывают на дефект.
- Проверка напряжения питания (5В) между колодкой и "массой" при включённом зажигании.
- Демонтаж:
- Ослабить хомут и слить часть ОЖ из расширительного бачка.
- Отсоединить электроразъём, выкрутить ключом на 19 мм старый датчик (расположен в патрубке термостата или головке блока).
- Удалить остатки герметика с посадочного места.
- Установка:
- Вкрутить новый датчик с применением термостойкого герметика (без перетяжки!).
- Восстановить соединение с проводкой, долить охлаждающую жидкость до метки.
- Прогреть двигатель до рабочей температуры и убедиться в корректной работе вентилятора.
Важно: Используйте оригинальный ДТОЖ типа 23.3828 либо аналог с идентичными параметрами – ошибка выбора приведёт к сбоям ЭБУ. После замены удалите ошибки сканером.
Течь сальников коленвала: признаки и методы устранения
Капли моторного масла под двигателем (особенно в области передней или задней крышки) – первый визуальный признак проблемы. Масляное пятно разрастается после длительной стоянки, а подтеки видны по бокам блока цилиндров либо на соединениях коробки передач и двигателя. Запах горелого масла, доносящийся из моторного отсека во время движения, также указывает на попадание жидкости на горячие детали.
Стабильно снижающийся уровень масла в картере без видимых луж под машиной требует проверки сальников – утечка может быть незначительной, но постоянной. Непринятие мер грозит падением давления в системе смазки, задирами вкладышей коленвала или выходом из строя ремня ГРМ из-за попадания масла (для переднего сальника).
Основные методы устранения проблемы
Задний сальник коленвала (со стороны коробки передач):
- Снять коробку передач и сцепление для доступа к сальнику.
- Аккуратно демонтировать старый сальник съёмником, очистить посадочное место.
- Новое уплотнение смазать моторным маслом и запрессовать оправкой точно заподлицо, не перекашивая.
- Собрать узел в обратном порядке, уделяя внимание герметичности кожуха сцепления.
Передний сальник коленвала (со стороны ГРМ):
- Демонтировать защитный кожух ремня ГРМ, шкивы и сам ремень.
- Обездвижить коленвал (через отверстие в маховике или ключом за шкив).
- Поддеть старый сальник отвёрткой или съёмником, зачистить поверхность вала и посадочное гнездо от грязи.
- Обильно смазать густую кромку нового сальника моторным маслом.
- Установить его с помощью оправки или трубы подходящего диаметра, нажимая строго по центру до полной посадки.
- Собрать узел ГРМ, проверить совпадение меток.
Критические моменты при замене:
- Не повредить вал инструментом при демонтаже.
- Использовать "родной" или проверенный аналог сальника – дешёвые уплотнители быстро дубеют.
- Проверить состояние посадочного места коленвала: задиры или коррозия требуют шлифовки или замены манжеты с пыльником.
- После сборки запустить двигатель и убедиться в отсутствии течи в течение 10-15 минут.
| Элемент | Рекомендация по замене |
|---|---|
| Сальник передний | Каждые 80–100 тыс. км или при первых признаках течи |
| Сальник задний | При снятии КПП или капремонте двигателя |
| Уплотнитель датчика коленвала | Менять вместе с передним сальником |
Замена маслосъёмных колпачков без снятия ГБЦ
Для замены маслосъёмных колпачков на двигателе ВАЗ-21214 без демонтажа головки блока цилиндров (ГБЦ) потребуется специальный съёмник. Начните с фиксации поршня первого цилиндра в верхней мёртвой точке (ВМТ), провернув коленчатый вал за болт крепления шкива. Снимите клапанную крышку, открутите свечи зажигания и демонтируйте распредвал, чтобы получить доступ к клапанным пружинам.
Используйте съёмник для сжатия пружины клапана, извлеките сухарики и снимите пружину. Аккуратно удалите старый маслосъёмный колпачок с направляющей втулки. Перед установкой нового колпачка очистите посадочное место от загрязнений и нанесите тонкий слой масла для упрощения монтажа. Повторите процедуру для остальных цилиндров, последовательно устанавливая каждый поршень в ВМТ.
Частые ошибки и рекомендации
Типичные проблемы:
- Некорректная установка колпачков, ведущая к протечкам масла в камеру сгорания.
- Повреждение направляющих втулок при демонтаже.
- Игнорирование проверки износа стержней клапанов перед заменой.
Инструменты и материалы:
- Съёмник клапанных пружин.
- Новые маслосъёмные колпачки (рекомендуется оригинал или аналог от проверенных производителей).
- Чистая ветошь и очиститель.
- Динамометрический ключ для затяжки болтов распредвала.
| Совет: | После замены запустите двигатель и проверьте наличие сизого дыма из выхлопной системы – его отсутствие подтвердит правильность монтажа. |
Износ распределительного вала: симптомы и последствия
Уменьшение геометрической точности поверхностей кулачков, опорных шеек и эксцентрика привода бензонасоса напрямую отражается на качестве газораспределения. Характерно для Нивы с пробегом свыше 150 000 км при несвоевременной замене масла или использовании некондиционных смазочных материалов. Ускоренный износ провоцируют засорение масляных каналов, гидрокомпенсаторные задиры, нештатное смещение ремня ГРМ.
Локализация повреждений зависит от конструктивных особенностей вала: кулачки вытягиваются "клювом", юбки опорных шеек приобретают овальную форму. В двигателях с гидрокомпенсаторами дисбаланс давления масла дополнительно ускоряет деградацию трущихся пар. Проблема усугубляется при перегреве мотора или установке неоригинальных комплектующих.
Диагностируемые признаки
- Металлический стук сверху двигателя на прогретом моторе (частота вдвое ниже коленвала)
- Снижение компрессии в цилиндрах (особенно на высоких оборотах)
- Хлопки во впускном коллекторе и неустойчивая работа на холостом ходу
- Значительное падение давления масла (ниже 0.5 бар на холостых оборотах)
- Вибрации, передающиеся на кузов при разгоне
Последствия несвоевременного ремонта:
- Критический износ постелей распредвала с необходимостью расточки ГБЦ
- Обрыв ремня ГРМ вследствие заклинивания эксцентрика бензонасоса
- Изгиб клапанов из-за нарушения фаз газораспределения
- Разрушение гидрокомпенсаторов и толкателей
- Калильное зажигание при длительной езде с неоптимальным смесеобразованием
Правила регулировки клапанных зазоров
Регулировка зазоров клапанов на двигателе ВАЗ-21214 проводится исключительно на холодном силовом агрегате при температуре 20–25°C. Несоблюдение температурного режима и регламентных значений провоцирует ускоренный износ распределительного вала, потерю компрессии и прогары клапанов.
Требуемое значение для впускных клапанов составляет 0.15 мм, для выпускных – 0.35 мм (с допустимым отклонением ±0.05 мм). При несвоевременной или некорректной регулировке наблюдается стук клапанов, снижение мощности и повышенный расход топлива.
Последовательность операций
- Снять клапанную крышку, кожух ремня ГРМ и зубчатый шкив распредвала для доступа к толкателям
- Выставить поршень 1-го цилиндра в ВМТ (верхняя мертвая точка) такта сжатия: совместить метку «▲» на шкиве распредвала с выступом на задней крышке привода
- Проверить щупом зазоры клапанов первого цилиндра (впускного №1 и выпускного №3) и третьего цилиндра впускного №5). При отклонении от нормы ослабить контргайку регулировочного болта коромысла
- Установить щуп требуемой толщины между кулачком распредвала и коромыслом. Затянуть гайку с моментом 20–25 Н·м при сохраняющемся легком натяжении щупа
- Повернуть коленчатый вал на 180° (пол-оборота). Отрегулировать клапаны цилиндра №4 (впускной №6, выпускной №7) и цилиндра №2 (выпускной №4) аналогичным методом
- Выполнить ручную прокрутку коленвала на два полных оборота для подтверждения свободного хода механизма
- Повторно проверить зазоры в контрольных точках (цилиндры №1 и №4). При сохранении нормы установить снятые компоненты в обратной последовательности
Проблемы катушки зажигания и высоковольтных проводов
Основная проблема катушки зажигания (модуля зажигания) на ВАЗ-21214 – пробой изоляции, вызывающий внутреннее короткое замыкание. Это возникает из-за старения материалов, перегрева или вибрации крепления. Характерным признаком является резкое падение сопротивления обмоток и утечка тока, приводящая к снижению искрообразования.
Высоковольтные провода выходят из строя из-за повреждения токопроводящей жилы или нарушения слоя изоляции. Трещины на наконечниках и наросты окислов ухудшают контакт со свечами и катушкой, а микротрещины в оплётке провоцируют пробой на массу под капотом, особенно во влажную погоду.
Симптомы и последствия неисправностей
- Пропуски зажигания: Двигатель троит на холостом ходу или под нагрузкой, особенно при повышенной влажности.
- Ошибки двигателя: Загорается Check Engine с кодами Р0300-P0304 (пропуски воспламенения по цилиндрам).
- Снижение мощности: Заметная потеря тяги и приёмистости из-за неэффективного сгорания топлива.
- Затруднённый запуск: Двигатель долго схватывает, требуется многократное вращение стартера.
- Свечи зажигания в нагаре: Неполное сгорание из-за слабой искры приводит к загрязнению электродов.
Для диагностики достаточно проверить сопротивление ВВ-проводов мультиметром (допустимый диапазон 3.5-10 кОм) и осмотреть их на предмет трещин или вольфрамовых нитей. Катушку тестируют визуально на следы пробоя ("дорожки") и измеряют сопротивление первичной (около 0.5 Ом) и вторичной (около 5 кОм) обмоток. Цена ошибки при игнорировании – каталитический нейтрализатор, так как несгоревшее топливо быстро выведет его из строя.
Замасливание свечей зажигания: причины и чистка
Замасливание свечей характеризуется появлением черного маслянистого нагара на электродах и резьбовой части, что нарушает искрообразование. Это приводит к тряске двигателя, падению мощности и увеличению расхода топлива в ВАЗ-21214.
Наиболее критичные случаи сопровождаются пропусками зажигания, затрудненным пуском и плавающими оборотами. Своевременная диагностика причины и чистка свечей предотвращают более серьезные поломки двигателя.
Причины замасливания свечей
- Износ маслосъемных колпачков – пропускают масло в камеру сгорания
- Закоксованность маслосъемных колец – снижение эффекта снятия масла со стенок цилиндра
- Выработка в цилиндрах/поршневых кольцах – увеличенные зазоры пропускают смазку
- Низкое качество масла или перелив – избыток жидкости в картере
- Длительная работа на холостых оборотах – неполный прогрев двигателя
Чистка замасленных свечей – обязательная мера для восстановления работы. Для механической очистки используют:
- Мягкую проволочную щетку – для предварительного удаления крупных отложений
- Специальный аэрозольный очиститель карбюратора или бензин – замочить на 30–40 минут
- Ультразвуковую ванну – наиболее эффективный метод для сложных загрязнений
После чистки обязательна прокалка свечей при температуре 200–250°C (например, в духовке) для выгорания остатков масла. Категорически запрещено применять наждачную бумагу или абразивы – это повреждает защитное покрытие электродов.
| Статус свечи | Воздействие на двигатель ВАЗ-21214 |
|---|---|
| Сильное замасливание | Потеря мощности до 25%, вибрация руля, ошибка P0300 |
| После правильной чистки | Восстановление расхода топлива, стабильный холостой ход |
Потеря компрессии в цилиндрах: методы проверки
Выявить проблему начинают с измерения компрессии специальным прибором – компрессометром. Проверку проводят на прогретом до рабочей температуры двигателе при полностью открытой дроссельной заслонке, предварительно отключив топливный насос и зажигание. Данные по каждому цилиндру сравнивают с номиналом (9-12 бар для ВАЗ-21214) и анализируют разницу между ними (допустимый разброс до 1 бар).
Если показания низкие, уточняют источник проблемы. В цилиндр через свечное отверстие заливают 5-10 мл моторного масла и повторяют замер. Рост компрессии указывает на износ поршневых колец или стенок цилиндра, отсутствие изменений свидетельствует о негерметичности клапанов (прогары, неплотная посадка) или повреждении прокладки ГБЦ. Дальнейшая диагностика требует визуального контроля после разборки.
Ключевые этапы проверки:
- Замер компрессометром во всех цилиндрах
- Анализ абсолютных значений и разницы показаний
- Тест с маслом для дифференциации причин
- Контроль тепловых зазоров клапанов
- Инспекция элементов ГРМ (особенно фаз газораспределения)
Важно: перед замерами убедитесь в исправности стартера и заряде АКБ. Стабильные низкие показатели во всех цилиндрах часто сигнализируют о критичном износе ЦПГ.
Загрязнение дроссельного узла и методы очистки
Загрязнение дроссельного узла возникает из-за картерных газов, содержащих масляную взвесь, и пыли из воздуха. Накопление отложений нарушает геометрию канала, снижает пропускную способность и блокирует движение заслонки.
Основные симптомы включают нестабильные холостые обороты (плавание стрелки тахометра), провалы при резком нажатии на педаль газа, повышенный расход топлива и трудности с запуском двигателя. В критических случаях активируется аварийный режим с ошибками Р2111 или Р2135.
Способы очистки
Для процедуры потребуется:
- Спецсредство для очистки карбюраторов/дроссельных узлов
- Мягкие салфетки без ворса
- Крестообразная отвертка
- Ключ на 13
- Резиновые перчатки
Порядок действий:
- Снять воздуховод и датчик положения дросселя после отключения АКБ
- Обильно нанести очиститель на поверхность заслонки, стенки канала и ось вращения
- Выдержать 5-7 минут для растворения отложений
- Аккуратно протереть канал и заслонку салфеткой, избегая царапин
- Удалить загрязнения в труднодоступных местах зубной щёткой
- Установить узел на место и выполнить адаптацию заслонки через диагностический сканер
Регулярность очистки – каждые 25-40 тыс. км. Используйте только спецсредства: составы с ацетоном или агрессивными растворителями повреждают тефлоновое покрытие заслонки.
Перегрев двигателя: анализ основных причин
Перегрев двигателя ВАЗ-21214 критичен для ресурса силового агрегата: деформация ГБЦ, прогар прокладок и задиры поршневой группы возникают при устойчивом превышении рабочей температуры свыше 105°C.
Наиболее частые корни проблемы связаны с нарушениями в системе охлаждения, электрике и снижением эффективности теплообмена. Анализ практических случаев выделяет ключевые уязвимые узлы.
Основные причины перегрева двигателя ВАЗ-21214
1. Утечка охлаждающей жидкости
- Трещины в расширительном бачке
- Износ патрубков (особенно под термостатом)
- Коррозия радиатора или печки салона
- Разгерметизация помпы
2. Неисправность термостата: заклинивание в закрытом положении блокирует большой контур охлаждения. Признак – холодный нижний патрубок радиатора при прогретом двигателе.
| 3. Засор радиатора | 4. Проблемы водяного насоса |
| Внутреннее: отложения антифриза Внешнее: пух, грязь, насекомые |
Износ крыльчатки Лопнувший приводной ремень |
5. Отказ вентилятора охлаждения: основной датчик включения на радиаторе (TМ-108) часто выходит из строя. Дополнительно проверяют предохранитель F7 (20А), реле и мотор вентилятора.
6. Воздушные пробки: образуются при неправильной замене ОЖ. Требуется периодическая прокачка системы через штуцер на дроссельном узле.
7. Негерметичность крышки расширительного бачка: срыв клапана снижает давление в системе и точку кипения антифриза.
Замена помпы системы охлаждения: технология и ошибки
Подготовка включает снятие воздушного фильтра, ослабление ремня генератора и слив охлаждающей жидкости. После демонтажа генератора и привода ГРМ получают доступ к помпе. Крепёжные болты откручивают крест-накрест, старую прокладку тщательно удаляют со шлифовкой прилипшего металла. Новую резино-металлическую прокладку устанавливают строго по плоскости без клея.
Монтаж требует точной центровки корпуса помпы. Болты затягивают в диагональном порядке моментом 1,6-2,3 кгс·м. Ошибки при сборке: перекос корпуса, повреждение прокладки, заклинивание ремня из-за чрезмерной затяжки подшипника. После установки заливают антифриз, удаляют воздушные пробки через пробку радиатора и патрубок дросселя, проверяют герметичность при работе двигателя на прогреве.
Критичные последствия ошибок
- Течь антифриза: возникает при дефектах прокладки или корпусе с микротрещинами
- Шум и перегрев: некорректная посадка вала помпы вызывает задиры крыльчатки
- Обрыв ремня ГРМ: перетяжка ремня после монтажа приводит к клину подшипника
Фиксация ремня: усилие прогиба 10-15 мм при нажатии пальцем с силой 5 кгс.
| Неисправность | Признак | Решение |
|---|---|---|
| Несоосность | Ремень визжит на холодную | Проверить ролики и траекторию |
| Воздушная пробка | Печка дует холодом | Повторная прокачка системы |
| Недотяжка болтов | Подтёки на двигателе | Диагностика УФ-светом и протяжка |
- Контролируйте люфт нового насоса до монтажа
- Фланец помпы ВАЗ-21214 имеет асимметричные отверстия
- Заменяйте термостат/термодатчик при многократном перегреве
Подсос воздуха во впускном коллекторе: поиск утечек
Подсос воздуха в систему впуска двигателя ВАЗ-21214 нарушает пропорции топливовоздушной смеси, вызывая неустойчивую работу на холостом ходу (плавание оборотов), провалы при разгоне, повышенный расход топлива и ошибки по обеднению смеси (например, P0171). Особенно критично выявление микроутечек в местах соединений после датчика массового расхода воздуха (ДМРВ), так как неучтенный воздух не компенсируется ЭБУ.
Основные точки утечек: прокладка впускного коллектора (между ГБЦ и фланцем коллектора), уплотнительные кольца топливных форсунок, вакуумный усилитель тормозов и его шланг, регулятор холостого хода (РХХ), отверстия в шлангах вентиляции картера или системы улавливания паров топлива. Классическим признаком является кратковременная стабилизация оборотов при распылении легковоспламеняющейся жидкости (WD-40, карбклинер) на проблемное соединение, из-за временного герметизирующего эффекта или изменения состава смеси.
Методы диагностики
- Визуальный осмотр: проверка трещин в шлангах, следов масла (указывает на путь утечки), надежности хомутов.
- Тест аэрозолем: распыление состава на потенциальные точки утечки при работающем двигателе с фиксацией изменения оборотов.
- Дымогенератор: наиболее точный метод, позволяющий выявить микротрещины. Генератор подает дым во впускную систему; места утечки визуализируются струйками дыма.
- Отключение вакуумных магистралей: поочередное пережатие шлангов и заглушка патрубков вакуумного усилителя с наблюдением за стабилизацией работы ДВС.
Важно: Перед проверкой убедиться в исправности датчика кислорода и ДМРВ, так как их неполадки могут имитировать признаки подсоса воздуха. Замена прокладок и уплотнений – надежнее временной герметизации.
Повышенный расход масла: диагностика без разборки мотора
Проверьте внешние утечки: очистите блок цилиндров и поддон картера от загрязнений, заведите мотор и под нагрузкой осмотрите сальники коленвала, прокладку клапанной крышки, масляного фильтра и датчика давления. Используйте фонарь для выявления блестящих потёков свежего масла на тщательно обезжиренных поверхностях.
Оцените состояние системы вентиляции картера: отсоедините шланг от корпуса воздушного фильтра или дроссельного узла при работающем двигателе. Обильный туманный выброс масляных паров или капли на пальце у отверстия шланга указывают на закоксованность клапана PCV или магистралей.
Диагностика внутренних причин расхода
Проведите контрольные тесты:
- Компрессиометр: разброс значений выше 1.5 бар между цилиндрами или показатель ниже 11 бар укажет на износ поршневых колец/гильз
- Вакуумметр на впуске: стрелка дергается в диапазоне 400-500 мм рт.ст. – возможен прогар клапана, низкий стабильный вакуум (<350 мм) – износ колец
Определите характер дыма из выхлопа после 5-минутного прогрева:
| Сине-серый густой дым | Сгорание масла в камере (кольца, маслосъёмные колпачки) |
| Белый плотный пар с масляной плёнкой | Пробой прокладки ГБЦ или трещина в рубашке охлаждения |
Дополнительно: Проверьте уровень антифриза (падение без течи) и давление масла на прогретом моторе (ниже 0.7 атм на холостом ходу – критический износ). Если при резком сбросе газа наблюдаются хлопки во впуск – фрагментарно прогорели клапаны.
Хлопки в глушителе при запуске: частые источники проблемы
Хлопки в глушителе при запуске двигателя ВАЗ-21214 часто связаны с нарушением работы системы зажигания или подачи топлива. Несвоевременное воспламенение топливовоздушной смеси приводит к её догоранию в выпускном коллекторе или глушителе, что проявляется резкими хлопками. Наиболее вероятными причинами являются сбитые фазы газораспределения, неисправности датчиков или некорректная установка угла опережения зажигания.
Проблемы с карбюратором или регулятором холостого хода также провоцируют хлопки. Избыток топлива в смеси, засорение жиклёров, нарушение герметичности впускного тракта – всё это вызывает "переливы" и детонацию в выпускной системе. В холодное время года к хлопкам может приводить конденсат в глушителе, однако это явление обычно носит временный характер.
Распространённые неисправности
- Неисправные свечи зажигания: пробой изолятора, увеличенный зазор или нагар вызывают пропуски воспламенения.
- Износ высоковольтных проводов: утечка тока снижает энергию искрообразования.
- Некорректная работа датчика Холла: вызывает сбои в формировании искры.
- Негерметичность выпускного коллектора: подсос воздуха нарушает работу кислородного датчика.
Диагностика и устранение
| Проверка | Действия |
| Угол опережения зажигания | Корректировка с использованием стробоскопа |
| Состояние свечей | Замена на оригинальные А17ДВРМ |
| Давление топлива | Проверка регулятора и бензонасоса |
Список источников
Для подготовки статьи использовались актуальные технические материалы, экспертные оценки и практический опыт обслуживания двигателя.
Указанные ресурсы содержат детальное описание конструкции, рекомендации по эксплуатации и диагностике распространенных проблем.
- Официальное руководство по ремонту ВАЗ-21213, 21214 (Издательство "Третий Рим")
- Каталог деталей двигателя ВАЗ-21214 (Официальные технические материалы АО "АвтоВАЗ")
- Сборник технических бюллетеней СТО АО "АвтоВАЗ" (2015-2023 гг.)
- Приборная диагностика инжекторных систем: Учебное пособие для автотехников (ГРЦ Россия, 2020)
- Материалы технического раздела специализированного форума Drom.ru (раздел "Нива Шевроле")
- Архив статей журнала "За рулём": Анализ ресурса двигателей ВАЗ-21214 (№4, 2021; №7, 2022)
- Эксплуатация автомобилей в экстремальных условиях: ГОСТ Р 50574-2021
