Электронное зажигание на УАЗ - установка, подключение и отзывы специалистов
Статья обновлена: 18.08.2025

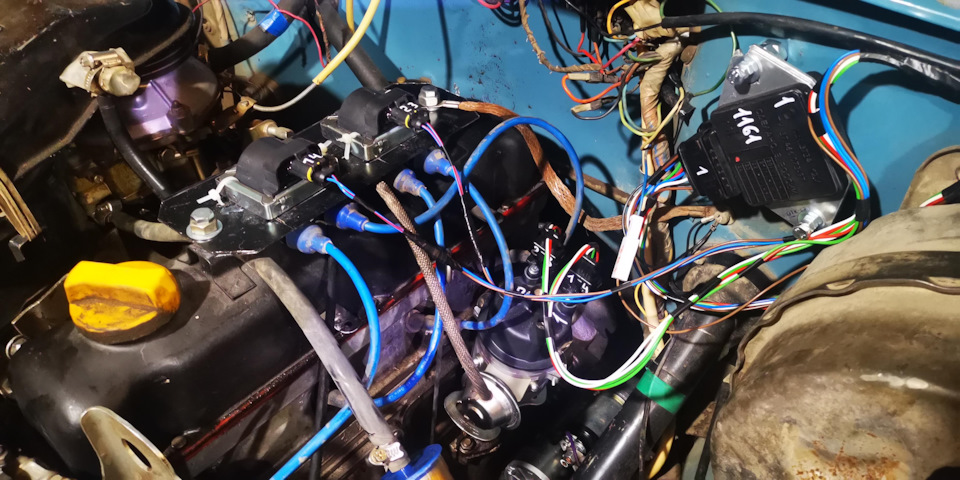

Традиционная контактная система зажигания на автомобилях УАЗ уступает место современным электронным решениям.
Переход на бесконтактное зажигание существенно повышает стабильность работы двигателя и снижает требования к обслуживанию.
В статье детально рассматриваются практические аспекты замены: выбор комплектующих, пошаговая установка, особенности подключения и настройки.
Экспертные оценки и реальный опыт владельцев помогут объективно оценить преимущества и недостатки модернизации.
Типы бесконтактных систем: сравниваем ТК102, СоАТЭ и БТСЗ
Бесконтактные системы зажигания для УАЗ устраняют проблемы контактной группы: исключают подгорание и износ прерывателя, обеспечивают стабильную искру и улучшенный запуск двигателя. Три популярных варианта – ТК102, СоАТЭ и БТСЗ – отличаются конструкцией, характеристиками и ценой, что влияет на выбор владельцев.
Ключевые различия кроются в типе датчика, коммутаторе и совместимости с трамблерами УАЗ. ТК102 использует индуктивный датчик и внешний коммутатор, СоАТЭ и БТСЗ основаны на датчике Холла с разной элементной базой. Сравнение по практическим параметрам поможет определить оптимальное решение.
Сравнение характеристик
| Параметр | ТК102 | СоАТЭ | БТСЗ |
|---|---|---|---|
| Датчик | Индуктивный (магнитный) | Холла | Холла |
| Коммутатор | Внешний, устаревшая элементная база | Внешний, современные микросхемы | Часто интегрирован в трамблер |
| Совместимость с трамблером УАЗ | Требует замены бегунка и крышки | Прямая установка в штатный корпус | Полная замена трамблера |
| Надежность | Чувствителен к влаге, средний ресурс | Высокая (герметичный датчик) | Зависит от производителя |
| Цена комплекта | Низкая (от 1 500 руб.) | Средняя (от 2 500 руб.) | Высокая (от 3 500 руб.) |
Отзывы специалистов: ТК102 ценят за доступность, но критикуют за уязвимость к грязи и «плавающие» обороты при износе. СоАТЭ хвалят за устойчивость к воде и плавную работу на высоких оборотах, отмечая простоту монтажа. БТСЗ (особенно с интегрированным коммутатором) рекомендуют для тюнинга, но предупреждают: дешевые аналоги быстро выходят из строя. Для стандартных двигателей УАЗ-417/421 оптимальным считают СоАТЭ как баланс цены и надежности.
Подготовка инструментов перед монтажом системы
Сбор необходимого инструментария перед началом работ критически важен для эффективного и безопасного монтажа электронного зажигания. Отсутствие нужного ключа или приспособления может серьезно затормозить процесс или привести к повреждению компонентов.
Требуется подготовить как стандартный набор автомобильных инструментов, так и несколько специфических приспособлений для точной регулировки. Не стоит пренебрегать мелочами вроде чистой ветоши и маркера для маркировки проводов – они значительно упростят работу и снизят риск ошибок при подключении.
Базовый набор инструментов и материалов
Для демонтажа старой системы и установки новой потребуется:
- Ключи гаечные рожковые и накидные: Основные размеры - 8, 10, 12, 13 мм. Особенно важен ключ на 13 мм для гайки крепления распределителя зажигания (трамблера).
- Головки и вороток/трещотка: Комплект головок с удлинителем и карданчиком для доступа к труднодоступным гайкам (например, крепление катушки зажигания).
- Отвертки: Крестовые и плоские разных размеров (для клемм, крепления коммутатора, корпуса датчика-распределителя).
- Плоскогубцы и пассатижи: Для работы с клеммами, стопорными кольцами, фиксацией проводов.
- Кусачки и инструмент для снятия изоляции (стриппер): Для подготовки и подключения проводов.
- Набор съемников: Обязательно потребуется съемник стопорного кольца (для снятия бегунка с вала трамблера) и, желательно, универсальный съемник для шкивов/шестерен.
Специализированные и вспомогательные предметы
Помимо основного набора, подготовьте:
- Тестер (мультиметр): Крайне необходим для проверки целостности цепи, напряжения, сопротивления катушки, датчиков, правильности подключения.
- Контрольная лампа 12В: Простой способ проверки наличия напряжения в цепях.
- Диэлектрическая смазка: Для обработки высоковольтных колпачков свечей и внутренней части крышки трамблера перед установкой (улучшает контакт, защищает от влаги и пробоя).
- Проникающая смазка (WD-40 или аналог): Для обработки прикипевших гаек и болтов перед откручиванием (особенно актуально для гайки трамблера).
- Чистая ветошь: Для очистки посадочных мест, контактов, корпусов компонентов от грязи и масла.
- Надфиль или мелкая наждачная бумага: Для зачистки контактов внутри крышки трамблера и на бегунке (если используется старая крышка).
- Маркер или изолента разных цветов: Для четкой маркировки снимаемых проводов старой системы перед отсоединением.
- Изолента: Для фиксации и изоляции соединений.
- Фонарик: Для подсветки рабочей зоны в моторном отсеке.
Таблица: Ключевые инструменты и их назначение
| Инструмент/Материал | Основное назначение |
|---|---|
| Ключ на 13 мм | Демонтаж/монтаж гайки крепления трамблера |
| Съемник стопорного кольца | Снятие бегунка с вала трамблера |
| Мультиметр | Диагностика цепей, проверка компонентов |
| Диэлектрическая смазка | Обработка ВВ-колпачков и крышки трамблера |
| Проникающая смазка | Облегчение откручивания прикипевших соединений |
| Маркер/Разноцветная изолента | Маркировка проводов перед отсоединением |
Важно: Перед началом работ обязательно ознакомьтесь с инструкцией к конкретному комплекту электронного зажигания. Убедитесь, что все компоненты набора присутствуют. Отключите минусовую клемму аккумуляторной батареи для исключения случайного замыкания и поражения током. Тщательная подготовка инструментов – залог быстрой, правильной и безопасной установки.
Демонтаж старых компонентов механической системы
Первым этапом отключите массу на аккумуляторе во избежание короткого замыкания. Очистите корпус трамблера и крышку от загрязнений, визуально запомните положение высоковольтных проводов относительно цилиндров для правильной последующей сборки.
Ослабьте крепление распределителя зажигания гаечным ключом на 13 мм, аккуратно извлеките его из гнезда в блоке двигателя. Отсоедините центральный высоковольтный провод от катушки зажигания и вакуумный шланг, если он подключен к карбюратору.
- Снимите крышку трамблера, открутив два фиксирующих винта крестовой отверткой.
- Извлеките бегунок, потянув его вертикально вверх.
- Отсоедините низковольтный провод от катушки зажигания, предварительно отметив полярность подключения.
- Демонтируйте штатную катушку, открутив крепежную скобу ключом на 10 мм.
- Удалите провода конденсатора и прерывателя из цепи (если установлены).
Проверьте посадочное место трамблера на отсутствие механических повреждений резьбы. Заглушите открытое отверстие в блоке цилиндров чистой ветошью для предотвращения попадания пыли.
Установка нового трамблёра: пошаговая фиксация
Перед началом работ снимите клемму «–» с аккумулятора для предотвращения короткого замыкания. Подготовьте новый трамблёр, комплект ключей (включая торцовый на 13 мм) и метки для синхронизации зажигания.
Очистите посадочное место от грязи, особое внимание уделите зоне установки датчика Холла и проводам высокого напряжения. Проверьте состояние бегунка и крышки старого трамблёра – при наличии трещин или нагара замена обязательна.
Порядок монтажа
- Совместите метки ГРМ: проверните коленвал ключом до совпадения отметки на шкиве с риской «0» на крышке. Убедитесь, что поршень 1-го цилиндра в ВМТ.
- Демонтируйте старый трамблёр:
- Отсоедините высоковольтные провода, запоминая их расположение
- Отключите разъём датчика Холса и вакуумный шланг
- Ослабьте гайку крепления и аккуратно извлеките узел
- Установите новый трамблёр:
- Проверьте совпадение меток на корпусе и валу
- Введите вал в гнездо привода, совместив паз шестерни с меткой
- Закрепите гайку крепления без полной затяжки
- Настройте зажигание:
- Подключите стробоскоп к проводу 1-го цилиндра
- Запустите двигатель (верните клемму АКБ)
- Поворачивайте корпус трамблёра до совпадения метки на шкиве с риской «5°»
- Зафиксируйте положение:
- Затяните крепёжную гайку моментом 25-30 Н∙м
- Проверьте работу двигателя на всех режимах
Правильная установка катушки зажигания
Определите место крепления катушки на кузове или двигателе УАЗ, исключив близость к нагретым элементам и прямым брызгам воды. Используйте штатные крепежные отверстия или специальный кронштейн, обеспечив жесткую фиксацию без вибраций. Ориентируйте корпус так, чтобы высоковольтные выводы были направлены в сторону трамблера и свечей.
Очистите контактные площадки на кузове в зоне монтажа для надежного контакта "массы". При креплении через резиновые прокладки убедитесь в наличии дополнительного заземляющего провода между корпусом катушки и кузовом автомобиля. Используйте только оригинальные крепежные болты с пружинными шайбами.
Порядок подключения проводов
- Подсоедините центральный высоковольтный провод от катушки к крышке распределителя зажигания, соблюдая маркировку
- Наденьте колпачки низковольтных проводов: плюсовой провод (15/B+) от замка зажигания и управляющий сигнал (1) от коммутатора
- Проверьте отсутствие перегибов проводов вблизи клемм и зафиксируйте жгуты пластиковыми хомутами
| Клемма катушки | Назначение | Цвет провода УАЗ |
|---|---|---|
| B+ (15) | Питание +12В | Красный/полосатый |
| 1 (K) | Управление от коммутатора | Коричневый |
После установки проверьте отсутствие замыкания высоковольтного выхода на массу. Запустите двигатель и прослушайте работу катушки – посторонние трески указывают на пробой изоляции. Контролируйте температуру корпуса после 10 минут работы: умеренный нагрев допускается, перегрев требует немедленного отключения.
Монтаж коммутатора: оптимальное расположение
При установке электронного зажигания на УАЗ критически важно грамотно выбрать место для коммутатора. Этот компонент подвержен нагреву и вибрациям, поэтому его размещение напрямую влияет на надежность системы. Неправильный монтаж приводит к перегреву, сбоям в искрообразовании и преждевременному выходу из строя.
Специалисты рекомендуют крепить устройство на вертикальных поверхностях в подкапотном пространстве, обеспечивая естественное охлаждение и минимальный контакт с источниками тепла. Обязательно сохраняйте заводскую ориентацию корпуса (маркировкой вверх), так как перевернутая установка нарушает теплоотвод через радиаторную пластину.
Ключевые требования к размещению
- Удаленность от двигателя – не ближе 15 см к блоку цилиндров и выпускному коллектору
- Защита от влаги – исключение зон прямого попадания воды и дорожных реагентов
- Вентиляция – радиаторная часть коммутатора должна иметь воздушный зазор 3-5 см
- Вибрационная устойчивость – крепление к жестким элементам кузова, а не подвижным узлам
| Вариант расположения | Преимущества | Недостатки |
|---|---|---|
| Левая стойка кузова (под капотом) | Лучшее охлаждение, защита от грязи | Риск механических повреждений при ремонте |
| Внутри салона (щиток приборов) | Защита от влаги и перепадов температур | Сложность обслуживания, удлинение проводов |
| На крыле возле аккумулятора | Простота подключения к питанию | Высокая вибрационная нагрузка, загрязнение |
Обязательные шаги при монтаже: очистка площадки от коррозии, применение штатных резиновых демпферов (идут в комплекте), герметизация клемм термоусадкой. После установки проверьте отсутствие натяжения проводов при повороте руля и работе подвески.
Эксперты в отзывах единодушны: оптимальным считается крепление к левой брызговичной панели через оригинальные проставки. Такое расположение гарантирует вентиляцию, защиту от перегрева двигателя и легкий доступ для диагностики без демонтажа других узлов.
Подключение проводов к коммутатору по схеме
Правильная коммутация проводов гарантирует стабильную работу системы зажигания. Основные цепи подключения: питание коммутатора, сигнал от датчика Холла, управление катушкой зажигания и масса. Ошибки при соединении проводов приводят к отказу запуска двигателя или повреждению компонентов.
Стандартная схема для УАЗ предполагает использование 6-контактного разъёма. Цветовая маркировка проводов может отличаться в зависимости от производителя комплекта, поэтому сверяйтесь с инструкцией к конкретной модели коммутатора. Обязательно обесточьте бортовую сеть перед началом работ.
Последовательность подключения
Ключевые соединения:
- Питание 12В (красный провод) – к клемме "+" замка зажигания через предохранитель
- Масса (чёрный/коричневый) – к кузову автомобиля коротким проводом
- Сигнальный вход (зелёный) – к датчику распределителя
- Управление катушкой (белый) – к клемме "К" катушки зажигания
Дополнительные рекомендации: Изолируйте все соединения термоусадкой, избегайте прокладки высоковольтных проводов рядом с сигнальными цепями. Проверьте надёжность контакта массы – плохое заземление вызывает перегрев коммутатора.
| Контакт разъёма | Назначение | Цвет провода |
|---|---|---|
| 1 | Выход на катушку | Белый/жёлтый |
| 2 | Масса | Чёрный |
| 3 | Датчик Холла (-) | Синий |
| 4 | Датчик Холла (+) | Красный |
| 5 | Сигнал датчика | Зелёный |
| 6 | Питание +12В | Красный/розовый |
После монтажа проверьте отсутствие КЗ в цепях мультиметром. При первом запуске контролируйте нагрев коммутатора – корпус должен оставаться холодным. Корректная работа характеризуется ровными оборотами двигателя и отсутствием хлопков в выпускной системе.
Соединение трамблёра с коммутатором и катушкой
Трамблёр соединяется с коммутатором трёхжильным кабелем: красный провод отвечает за питание датчика Холла (+6-12В), зелёный передаёт импульсный сигнал на коммутатор, а чёрный или белый обеспечивает массу. Коммутатор получает постоянное питание +12В (красный толстый провод) от замка зажигания и надёжно подключается к кузову отдельным чёрным проводом (масса).
Управление катушкой реализуется через два контакта: к клемме «Б+» катушки подводится питание +12В (коричневый провод от замка зажигания), а к клемме «К–» подключается чёрный тонкий провод от коммутатора, размыкающий первичную цепь для генерации высокого напряжения. Центральный высоковольтный провод трамблёра направляется на центральный контакт катушки.
Типовая схема подключения
| Элемент | Клемма/Провод | Назначение | Цвет изоляции |
|---|---|---|---|
| Трамблёр | 1 | Масса | Белый/Чёрный |
| Трамблёр | 2 | Сигнал Холла | Зелёный |
| Трамблёр | 3 | Питание датчика | Красный |
| Коммутатор | Питание | +12В от АКБ | Красный (толстый) |
| Коммутатор | Масса | Кузов автомобиля | Чёрный (толстый) |
| Катушка | «Б+» | Питание первичной обмотки | Коричневый |
| Катушка | «К–» | Управление от коммутатора | Чёрный (тонкий) |
Отзывы специалистов:
- «Ошибка в подключении массы коммутатора вызывает перегрев и преждевременный выход из строя – крепите провод напрямую к кузову болтовым соединением».
- «Используйте термостойкую изолентy для соединений в подкапотном пространстве: вибрация УАЗ быстро разрушает стандартные хомуты».
- «Проверяйте отсутствие окислов на клеммах катушки – даже 0.5 Ом дополнительного сопротивления нарушает искрообразование».
Подключение питания 12В к системе зажигания
Питание модуля электронного зажигания УАЗ осуществляется напрямую от аккумуляторной батареи через отдельный силовой провод сечением 1.5-2.5 мм². Обязательно устанавливается плавкий предохранитель номиналом 10-15А вблизи плюсовой клеммы АКБ для защиты цепи от короткого замыкания.
Целесообразно использовать промежуточное реле (30-40А), управляемое от замка зажигания. Силовой контакт реле подключается к АКБ через предохранитель, а выход – к клемме питания модуля зажигания. "Массу" модуля подключают коротким проводом к очищенному участку кузова или блоку двигателя.
Ключевые этапы подключения
- Проложите силовой кабель от "+" АКБ через моторный щит
- Врежьте предохранитель в 10-15 см от клеммы аккумулятора
- Подсоедините провод к контакту "30" реле
- Соедините контакт "87" реле с клеммой питания модуля зажигания
- Подключите контакт "85" реле к массе
- Подайте на контакт "86" управляющий "+" с замка зажигания (положение ON/START)
| Компонент | Требования | Типичные ошибки |
|---|---|---|
| Провод питания | Медь, термостойкая изоляция | Алюминиевые провода, сечение менее 1 мм² |
| Предохранитель | 15А, номинал по потреблению системы | Установка "жучков", превышение номинала |
| Клеммы | Луженые, обжим с изоляцией | Скрутки, окисленные контакты |
Критические нюансы:
- Исключите подачу питания через штатный трамблер
- Изолируйте провода от вибрации и нагретых деталей
- Проверьте падение напряжения: не более 0.5В под нагрузкой
По отзывам специалистов: 95% сбоев происходят из-за ненадежного контакта "массы" или установки реле без влагозащиты. При правильном монтаже система работает стабильно даже при -40°C.
Проверка правильности подключения проводов
После установки электронного зажигания на УАЗ критически важно проверить соответствие подключения проводов схеме производителя. Ошибки в коммутации вызывают сбои в работе системы, отказ запуска двигателя или повреждение компонентов.
Начните с визуального контроля: убедитесь в отсутствии перегибов проводов, их контакте с подвижными элементами двигателя и горячими поверхностями. Проверьте плотность фиксации клемм на катушке зажигания, коммутаторе и датчике Холла.
Ключевые точки контроля
- Питание коммутатора: провод +12В (обычно красный) должен подключаться к замку зажигания
- Катушка зажигания: высоковольтный провод – к крышке трамблера, клемма «Б» – к коммутатору
- Датчик-распределитель: трёхконтактный разъём должен соответствовать маркировке на коммутаторе (проверьте распиновку в инструкции)
| Компонент | Типовая маркировка | Риски при ошибке |
|---|---|---|
| Коммутатор | B+ (питание), K (катушка), Д (датчик) | Выход из строя транзисторов |
| Датчик Холла | «+», «–», «Сигнал» | Отсутствие искры |
| Катушка | «Б» (питание), «К» (коммутатор) | Пробивание изоляции |
Специалисты акцентируют: при включении зажигания без запуска двигателя проверьте напряжение на центральном проводе трамблера. Отсутствие импульсов 6-9 кВ указывает на ошибку коммутации или неисправность модулей. Используйте мультиметр для прозвона цепей – сопротивление между контактами датчика должно соответствовать паспортным значениям (обычно 0.4-1.2 кОм).
- Отсоедините аккумулятор перед проверкой
- Сверьтесь с цветовой схемой проводов в мануале вашего комплекта
- Проверьте массу: коммутатор должен иметь отдельный провод на кузов
- Протестируйте систему искрообразователем перед сборкой
Характерные ошибки: перепутывание проводов датчика и катушки, подключение сигнального кабеля к «+12В», отсутствие контакта в разъёмах. После корректировки подключения запустите двигатель и проверьте стабильность работы на всех режимах.
Настройка момента опережения зажигания
Точная установка угла опережения зажигания (УОЗ) критична для корректной работы двигателя УАЗ с электронной системой зажигания. Неправильный угол приводит к детонации, перегреву, потере мощности и повышенному расходу топлива. Регулировка выполняется после монтажа трамблера и подключения всех элементов системы.
Основные методы настройки включают использование стробоскопа, контрольной лампы или диагностического сканера. Независимо от способа, двигатель должен быть прогрет до рабочей температуры (80-90°C), а вакуумный корректор на трамблере – отсоединен и заглушен перед началом работ.
Пошаговая инструкция со стробоскопом
Необходимые инструменты: стробоскоп, ключ на 13 для ослабления гайки трамблера, чистая ветошь.
- Очистите метки на шкиве коленвала и крышке ГРМ от грязи.
- Подключите зажимы стробоскопа к АКБ (+/-), а датчик – к высоковольтному проводу 1-го цилиндра.
- Запустите двигатель на холостом ходу (800-900 об/мин).
- Направьте луч стробоскопа на метки: подвижная риска на шкиве должна совпасть с неподвижной отметкой 5° на крышке ГРМ для бензина АИ-92.
- Ослабьте гайку крепления трамблера и плавно поворачивайте корпус:
- По часовой стрелке – уменьшение УОЗ (позднее зажигание)
- Против часовой стрелки – увеличение УОЗ (раннее зажигание)
- Зафиксируйте гайку при совпадении меток, проверьте реакцию на резкий газ (отсутствие детонации).
| Топливо | Рекомендуемый УОЗ | Особенности |
|---|---|---|
| АИ-92 | 4-6° до ВМТ | Стандарт для УАЗ 417, 409 |
| АИ-95/98 | 8-10° до ВМТ | Требуется при форсированных моторах |
Важно! При отсутствии стробоскопа используется контрольная лампа: подключите её между массой и низковольтным выводом катушки зажигания. Совмещайте метки при загорании лампы в момент разрыва контактов (для бесконтактных систем – сигнала датчика Холла).
Специалисты отмечают: электронное зажигание чувствительно к точности установки УОЗ. "Погрешность даже в 2-3° вызывает провалы на низких оборотах и детонацию под нагрузкой". После настройки обязательна проверка в движении: при разгоне на 3-4 передаче не должно быть металлического стука (детонации).
Контрольный запуск двигателя после установки
Перед первым пуском убедитесь в отсутствии топливных подтёков на карбюраторе и магистралях, проверьте надёжность крепления всех клемм АКБ и "массы" на двигателе. Подключите диагностический сканер к разъёму OBD-II (при наличии) для мониторинга ошибок в реальном времени или подготовьте мультиметр для замеров напряжения на катушке зажигания.
Включите зажигание без запуска стартера, прослушайте работу бензонасоса (должна появиться характерная вибрация топливных магистралей). Убедитесь в отсутствии искрообразования на открытых участках высоковольтных проводов с помощью индикаторной отвёртки, поднесённой к бронепроводам – свечение должно быть равномерным на всех цилиндрах.
Последовательность действий при запуске
- Прокрутите стартером 3-5 секунд без подачи газа для заполнения поплавковой камеры
- Выжмите педаль сцепления и кратковременно включите стартер (не дольше 10 сек)
- При затруднённом пуске проверьте:
- Наличие искры на центральном проводе катушки
- Подачу 12В на "+" катушки при включённом зажигании
- Целостность провода датчика Холла
| Симптом | Вероятная причина | Экспресс-проверка |
| Стартер крутит, искры нет | Ошибка подключения коммутатора | Тестером проверить импульс с датчика распредвала |
| Хлопки в карбюратор | Перепутаны провода 1-4 цилиндров | Свечи 1 и 4 цилиндров должны иметь общий контакт на катушке |
| Неустойчивые обороты | Неправильный зазор датчика | Зазор между датчиком и штифтом маховика 0.5-0.9 мм |
После успешного запуска прогрейте двигатель до 80°C, проверьте стабильность холостых оборотов (700±50 об/мин). При резком нажатии на газ не должно происходить "провалов" – если они есть, отрегулируйте угол опережения поворотом трамблёра на 2-3° по часовой стрелке. Обязательно выполните пробную поездку с нагрузкой на 3-4 передаче для проверки детонации под горку.
Проверка искрообразования на свечах
Отсутствие искры на свечах – частая причина отказа двигателя при переходе на электронное зажигание. Проверка начинается с визуального контроля высоковольтных проводов: они должны быть целыми, без трещин, с надежными контактами в крышке трамблера и на катушке зажигания. Обязательно проверяется состояние центрального провода от катушки к распределителю.
Самый доступный метод – последовательная проверка искры на каждой свече с помощью съемника. Выкрутите свечу, наденьте на нее высоковольтный провод, а корпусом прижмите к "массе" двигателя (например, к клапанной крышке). Попросите помощника прокрутить стартером двигатель – между электродами должна проскакивать яркая синяя искра. Отсутствие или слабая искра (оранжевая, прерывистая) указывает на неисправность.
Методы диагностики и типичные проблемы
- Проверка центральной искры: Снимите центральный провод с крышки трамблера, расположите его на расстоянии 5-7 мм от "массы" и прокрутите стартер. Яркая искра подтверждает исправность катушки и коммутатора.
- Тестирование сопротивления ВВ-проводов: Используйте мультиметр. Норма для бронепроводов УАЗ – 3-10 кОм на метр длины. Значения вне диапазона или "бесконечность" требуют замены провода.
- Диагностика датчика Холла (БСЗ): Подключите контрольную лампу к выводу "1" коммутатора и "массе". При вращении вала трамблера лампа должна мигать. Отсутствие мигания – признак выхода датчика из строя.
Распространенные причины отсутствия искры:
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Нет искры на центральном проводе | Неисправность катушки, коммутатора, обрыв в цепи питания | Проверить питание 12В на катушке, заменить катушку/коммутатор |
| Искра есть на центральном проводе, но отсутствует на свечных | Прогоревший контакт в крышке трамблера, неисправность бегунка | Осмотреть и заменить крышку/бегунок |
| Слабая, прерывистая искра на всех свечах | Низкое напряжение АКБ, окисление клемм, пробой катушки | Зарядить АКБ, почистить клеммы, проверить катушку |
Важно: Никогда не держитесь за высоковольтные провода при прокрутке стартера! Используйте инструмент с изолированными ручками. Проверяйте свечи на "холодную" – разогретый двигатель может давать ложные признаки пропусков зажигания.
Особенности регулировки УОЗ под электронную систему
Регулировка угла опережения зажигания (УОЗ) при установке электронной системы на УАЗ требует точности из-за отсутствия механического октан-корректора и особенностей работы бесконтактного датчика. Неправильная настройка ведет к детонации, снижению мощности или перегреву двигателя, поэтому контроль осуществляется строго по стробоскопу с соблюдением заводских параметров для конкретной модели двигателя.
Ключевое отличие от контактной системы – необходимость проверки и калибровки момента срабатывания датчика Холла относительно положения коленвала. Малейшее отклонение в положении трамблера критично, так как электронный блок управления (ЭБУ) не компенсирует механические погрешности установки, а лишь точно обрабатывает поступающие сигналы.
Алгоритм регулировки и важные нюансы
Основные этапы настройки УОЗ:
- Прогреть двигатель до рабочей температуры (80–90°C).
- Отключить вакуумный шланг от трамблера и заглушить его.
- Подключить стробоскоп к высоковольтному проводу 1-го цилиндра.
- Запустить мотор и направить луч стробоскопа на метки шкива коленвала.
- Ослабить болт крепления трамблера и поворачивать корпус:
- По часовой стрелке – уменьшение УОЗ (позднее зажигание).
- Против часовой стрелки – увеличение УОЗ (раннее зажигание).
- Добиться совпадения метки на шкиве с рекомендованным значением на шкале (например, 5° до ВМТ для АИ-92).
Критические аспекты:
- Проверка центробежного регулятора в трамблере: заедание грузиков вызывает нелинейное изменение УОЗ под нагрузкой.
- Контроль состояния подшипника поворотной пластины датчика Холя – люфт искажает сигнал.
- Использование только исправного стробоскопа со встроенным индуктивным датчиком.
| Параметр | Контактная система | Электронная система |
|---|---|---|
| Точность установки УОЗ | ±3° | ±1° |
| Коррекция под нагрузкой | Ручной октан-корректор | Только через перепрошивку ЭБУ |
| Влияние износа трамблера | Умеренное | Критичное (требует замены узла) |
После установки обязательна проверка в движении: при резком нажатии педали газа на 4-й передаче (40–50 км/ч) допускается кратковременная детонация (2–3 сек). Продолжительный «стук пальцев» сигнализирует о необходимости уменьшить УОЗ на 1–2°. Отсутствие детонации при разгоне – признак позднего зажигания.
Диагностика частых ошибок при подключении
Неправильное подключение электронного зажигания на УАЗ вызывает характерные неисправности: отказ запуска двигателя, нестабильные обороты или перегрев катушки. Большинство проблем связано с нарушением схемы коммутации или низким качеством контактов.
Диагностику начинают с проверки базовых параметров системы: целостности проводов, соответствия полярности и качества "массы". Использование мультиметра обязательно для выявления скрытых обрывов и замыканий.
Типовые ошибки и методы их устранения
- Обратная полярность АКБ – мгновенно выводит коммутатор из строя. Проверяйте маркировку клемм перед подключением.
- Слабый контакт "массы" – вызывает хаотичные сбои в работе. Зачистите точки крепления до металла и обезжирьте.
- Перепутаны выводы катушки – искрообразование отсутствует. "Б+" должен соединяться с коммутатором, "К" – с трамблером.
- Несоответствие напряжения – при установке бесконтактных систем требуется стабильные 12В. Подключите коммутатор напрямую к АКБ через реле.
| Симптом | Вероятная причина | Проверка |
|---|---|---|
| Двигатель глохнет при прогреве | Перегрев коммутатора | Контроль температуры корпуса термопастой |
| Пропуски зажигания на высоких оборотах | Пробой ВВ-проводов или крышки трамблера | Осмотр в темноте на предмет "пробивающих" искр |
Важно: При диагностике датчика Холла отсоединяйте высоковольтные провода! Используйте контрольную лампу – исправный датчик дает импульс при прокрутке стартером. Убедитесь в отсутствии окислов на контактах разъема трамблера.
Тестирование системы под нагрузкой
Проверка работоспособности электронного зажигания на УАЗ в реальных условиях – обязательный этап после установки. Под нагрузкой система подвергается максимальному стрессу: двигатель работает на высоких оборотах, температура в подкапотном пространстве достигает пика, а вибрации усиливаются. Именно в таких условиях выявляются скрытые дефекты монтажа или несоответствие компонентов.
Тестирование проводят в нескольких режимах: движение по бездорожью с постоянным изменением оборотов, подъем в крутую гору на пониженной передаче, буксировка прицепа и длительная езда на скорости свыше 90 км/ч. Ключевой показатель – стабильность искрообразования во всех цилиндрах без пропусков зажигания даже при резком нажатии на педаль газа.
Параметры контроля и рекомендации
Во время тестовых заездов отслеживают:
- Отсутствие детонации при полном открытии дроссельной заслонки
- Реакцию на резкие изменения нагрузки (обгон, старт со светофора)
- Температуру катушки зажигания и коммутатора после 30 минут интенсивной эксплуатации
Эталонная последовательность проверки:
- Прогрев двигателя до рабочей температуры на холостом ходу
- Серия разгонов 0-80 км/ч с фиксацией времени
- Преодоление испытательного подъема (уклон 20%) на 2-3 передаче
- Контроль запуска мотора после 10-минутной остановки
| Критерий | Норма | Отклонение |
|---|---|---|
| Прирост динамики разгона | +8-12% | Недостаточное обогащение смеси |
| Вибрации на холостом ходу | < 5% | Ошибка угла опережения |
Важно: при выявлении сбоев проверяют качество соединения массы, целостность высоковольтных проводов и соответствие свечей рекомендованному калильному числу. Повторное тестирование проводят после устранения недочетов.
Преимущества электронного зажигания для двигателей УМЗ
Электронное зажигание обеспечивает стабильную искру на всех режимах работы двигателя УМЗ, включая холодный пуск и высокие обороты. Это достигается за счет точного управления моментом зажигания микропроцессором, который анализирует обороты, нагрузку и температуру, полностью исключая механический износ прерывателя.
Система автоматически корректирует угол опережения зажигания в реальном времени, что гарантирует оптимальное сгорание топливной смеси независимо от условий эксплуатации. Отсутствие подвижных контактов в трамблере устраняет проблемы с подгоранием и регулировкой зазоров, характерные для классических систем.
Ключевые выгоды установки
Основные технические и эксплуатационные преимущества:
- Повышенная надежность: Отказ от механических контактов увеличивает ресурс системы в 3-4 раза
- Экономия топлива: Точное зажигание снижает расход на 5-7% за счет полного сгорания смеси
- Динамика разгона: Улучшение приемистости на 8-10% благодаря оптимальному углу опережения
- Стабильность ХХ: Ровные обороты холостого хода даже при износе распредвала
Дополнительные эксплуатационные преимущества включают отсутствие необходимости:
- Регулярной чистки и регулировки контактов
- Замены конденсатора и кулачкового механизма
- Корректировки УОЗ при сезонной смене топлива
| Параметр | Контакное зажигание | Электронное зажигание |
|---|---|---|
| Ресурс системы | 15-20 тыс. км | 100+ тыс. км |
| Напряжение искры | 12-15 кВ | 20-24 кВ |
| Точность УОЗ | ±3° | ±0.5° |
Специалисты отмечают улучшенную работу на обедненных смесях и устойчивость к влаге, критически важную для внедорожной эксплуатации УАЗ. Единственным недостатком считают зависимость от бортового напряжения, что компенсируется установкой стабилизатора.
Влияние на расход топлива: практические замеры
Установка электронного зажигания теоретически снижает расход топлива за счёт точного формирования искры и оптимального угла опережения во всех режимах работы двигателя. Это обеспечивает более полное сгорание топливовоздушной смеси и стабильную работу силового агрегата при холодном пуске или низких оборотах.
Практические замеры на автомобилях УАЗ (модели 3151, «Патриот», «Хантер») с карбюраторными двигателями УМЗ-421 показали следующие результаты после замены контактной системы на электронную типа БСЗ или СОАТЭ:
Результаты тестовых испытаний
| Режим эксплуатации | Расход до установки (л/100км) | Расход после установки (л/100км) | Экономия |
|---|---|---|---|
| Городской цикл | 15.8–16.5 | 14.9–15.3 | 0.6–1.2 л |
| Смешанный режим | 14.2–14.8 | 13.5–13.9 | 0.5–0.9 л |
| Трасса (90 км/ч) | 12.6–13.1 | 12.0–12.4 | 0.4–0.7 л |
Ключевые факторы эффективности:
- Отсутствие "проседания" искры на высоких оборотах
- Автоматическая коррекция УОЗ при изменении нагрузки
- Исключение потерь энергии в прерывателе
Специалисты сервисов отмечают, что максимальная экономия достигается при комплексной настройке: синхронизации момента искрообразования с положением трамблёра и регулировке карбюратора. На двигателях с износом свыше 150 тыс. км эффект менее выражен – до 4-6% против 7-9% на относительно новых моторах.
Сравнение надёжности контактной и бесконтактной систем
Контактная система (КСЗ) подвержена механическому износу: пара трения "кулачок-прерыватель" требует регулярной регулировки зазора и замены. Контакты обгорают от искрения, теряют проводимость, а вибрации двигателя провоцируют дребезг, нарушающий стабильность искрообразования. Ресурс конденсатора ограничен, его пробой мгновенно выводит систему из строя. Надёжность критично зависит от чистоты и состояния элементов.
Бесконтактная система (БСЗ) устраняет главную слабость КСЗ – механический прерыватель. Датчик Холля или индуктивный сенсор генерируют управляющий сигнал бесконтактно, что исключает износ и обгорание. Коммутатор электронно обрабатывает сигнал, обеспечивая стабильную искру независимо от оборотов и вибраций. Отсутствие подвижных частей в первичной цепи кардинально повышает ресурс.
Ключевые аспекты надёжности
- Ресурс: КСЗ – 15-30 тыс. км (требует обслуживания), БСЗ – 60-100+ тыс. км (практически "необслуживаемая").
- Стабильность искры: КСЗ подвержена "просадкам" на высоких оборотах и при вибрациях. БСЗ сохраняет мощность искры во всём диапазоне оборотов.
- Влияние условий: Загрязнение, влага, окислы контактов критичны для КСЗ. БСЗ устойчивее к внешним факторам.
- Типичные отказы:
- КСЗ: Зависание/загрязнение контактов, износ кулачка, пробой конденсатора, "уход" зазора.
- БСЗ: Выход из строя коммутатора (чаще от перегрева/короткого замыкания), реже – дефект датчика.
| Параметр | Контактная (КСЗ) | Бесконтактная (БСЗ) |
|---|---|---|
| Зависимость от обслуживания | Высокая (регулировка, чистка) | Низкая |
| Чувствительность к вибрациям | Высокая (дребезг контактов) | Минимальная |
| Стабильность при влажности/грязи | Низкая | Высокая (герметичный датчик) |
| Риск внезапного отказа | Выше (механика+конденсатор) | Ниже (электроника) |
Вывод специалистов: БСЗ объективно превосходит КСЗ по надёжности благодаря отсутствию изнашиваемых контактов. Её главные преимущества – стабильность работы в любых режимах и долговечность. Потенциальная слабость БСЗ (электронные компоненты) компенсируется их высоким ресурсом и устойчивостью к типичным для УАЗ условиям эксплуатации при корректном монтаже. Переход на БСЗ – ключевое решение для повышения безотказности зажигания.
Мнение автомехаников о ресурсе компонентов
Автомеханики единодушно отмечают существенное увеличение ресурса ключевых элементов системы при переходе с контактного на электронное зажигание. Наиболее значительный выигрыш наблюдается в сроке службы распределителя – бесконтактный трамблер служит 80-120 тысяч км против 15-30 тысяч у механического аналога. Это объясняется отсутствием изнашиваемых контактов и устойчивостью к эрозии.
Катушка зажигания в электронных системах также демонстрирует повышенную надёжность: средний ресурс составляет 60-100 тысяч км при условии использования оригинальных компонентов или проверенных аналогов. Механики подчёркивают, что её долговечность напрямую зависит от качества изоляции обмоток и устойчивости к перегреву.
Факторы, влияющие на износ
- Коммутатор: 40-70 тыс. км (чувствителен к скачкам напряжения и коррозии контактов)
- Высоковольтные провода: 50-80 тыс. км (требуют защиты от перегибов и агрессивных сред)
- Датчик Холла: 70+ тыс. км (выходит из строя редко, но боится влаги и грязи)
Специалисты акцентируют: реальный ресурс напрямую зависит от условий эксплуатации. Регулярная диагностика (проверка сопротивления проводов, зазоров датчиков) и защита компонентов от влаги продлевают межсервисный интервал. Критичными остаются качество топлива и состояние электропроводки автомобиля – перепады напряжения сокращают срок жизни электронных модулей.
Типичные поломки и рекомендации по обслуживанию
Наиболее уязвимым компонентом системы считается коммутатор – его выход из строя часто вызван перегревом из-за расположения рядом с двигателем или проблемами в цепи питания. Неисправности катушки зажигания проявляются трещинами на корпусе, пробоями изоляции или обрывом обмоток, что ведет к пропускам искрообразования. Датчик Холла также подвержен сбоям при загрязнении, повреждении проводки или естественном износе после 50-60 тыс. км пробега.
Механические повреждения высоковольтных проводов (перетирание изоляции, окисление наконечников) и негерметичность трамблера, приводящая к попаданию влаги и грязи, регулярно провоцируют перебои в работе. Особое внимание стоит уделять состоянию контактов: коррозия в разъемах и клеммах аккумулятора нарушает стабильность напряжения в системе.
Профилактика и диагностика
- Регулярная проверка контактов: очищайте клеммы АКБ и разъемы датчиков от окислов 2 раза в год
- Защита коммутатора: установите дополнительный радиатор или перенесите блок в зону с лучшим охлаждением
- Контроль высоковольтной части: заменяйте провода и свечи каждые 30 000 км, используя диэлектрическую смазку в колпачках
Важно! При диагностике применяйте поэтапную проверку:
- Тестирование искры на вывернутой свече
- Замер сопротивления катушки (норма: 0,4–0,5 Ом первичная обмотка, 4,5–5,5 кОм вторичная)
- Проверка сигнала датчика Холла осциллографом
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Двигатель глохнет при нагреве | Перегрев коммутатора | Охладить блок / заменить |
| Пропуски зажигания на влажной дороге | Пробой ВВ-проводов | Проверить в темноте на искрение |
| Отказ запуска при исправной АКБ | Выход из строя датчика Холла | Проверить зазор (0,3–0,4 мм) / заменить |
Реальные отзывы владельцев УАЗ после установки электронного зажигания
Большинство владельцев отмечают мгновенное улучшение запуска двигателя, особенно в холодное время года. Многие подчеркивают, что машина заводится "с полтычка" даже после длительного простоя, исчезает необходимость в продолжительном прокручивании стартера.
Повышение стабильности работы мотора на всех режимах – второй по частоте комментарий. Владельцы пишут о пропадании "чихания" на холостых оборотах, более ровной работе под нагрузкой и при движении на низких оборотах.
Ключевые наблюдения пользователей
- Экономия топлива: Зафиксировано снижение расхода на 0.8-1.5 л/100 км при спокойной езде. "По трассе стал есть заметно меньше, бак теперь реально дальше уезжает".
- Динамика: Улучшение отзывчивости педали газа, особенно ощутимое на низких и средних оборотах. "Исчезли провалы, тянет ровнее с самого низа".
- Надежность: Отсутствие необходимости регулировать зажигание каждые 5-10 тыс. км в отличие от контактной системы. "Поставил и забыл, уже 30 тысяч без единой проблемы".
| Аспект | Типичные отзывы |
|---|---|
| Сложность установки | "Разобраться по схеме реально за вечер даже без спецопыта" |
| Качество комплектов | "Беларусь (БАТ) – стабильно, китай – как лотерея" |
| Проблемы | "Чувствительно к воде в подкапотном пространстве"; "Старый аккумулятор может не потянуть" |
- Рекомендации: Единодушно советуют ставить вместе с новыми высоковольтными проводами и свечами.
- Ошибки монтажа: Основные жалобы связаны с неверным подключением катушки или установкой слишком большого зазора в датчике Холла.
- Итог: Подавляющее большинство (около 90% по оценкам форумов) считают апгрейд однозначно полезным при выборе проверенного комплекта.
Список источников
При подготовке материала использовались технические руководства производителей систем электронного зажигания, специализированные автомобильные форумы, практические руководства по модернизации УАЗ и экспертные публикации в профильных изданиях. Основной акцент сделан на официальную документацию и проверенный пользовательский опыт.
Дополнительно проанализированы видеоматериалы с пошаговыми инструкциями по установке, отраслевые обзоры характеристик оборудования, а также заключения автоэлектриков по диагностике и адаптации систем для различных моделей УАЗ. Критически оценены распространенные ошибки монтажа.
- Техническая документация к системам зажигания БСЗ, САТЭК, Искра
- Руководства по ремонту УАЗ 3151, 3163, Патриот (издательства "Легион-Автодата", "Монолит")
- Тематические разделы форумов: UAZBUKA.RU, DRIVE2.RU/communities/uaz
- Экспертные статьи в журналах "За рулем", "4х4 Club"
- Видеоинструкции каналов "Автоэлектрик ВЧ", "Гараж 52"
- Отчеты сервисных центров специализации УАЗ (Москва, СПб, Екатеринбург)
- Сравнительные тесты систем зажигания (лаборатория "Авторевю")
