Электросхема ГАЗель 3302 - разбираем двигатель 402 и карбюратор

Статья обновлена: 18.08.2025

Газель 3302 с двигателем ЗМЗ-402 и карбюраторной системой питания десятилетиями остаётся распространённым коммерческим автомобилем. Надёжная работа этого силового агрегата напрямую зависит от исправности электрооборудования.

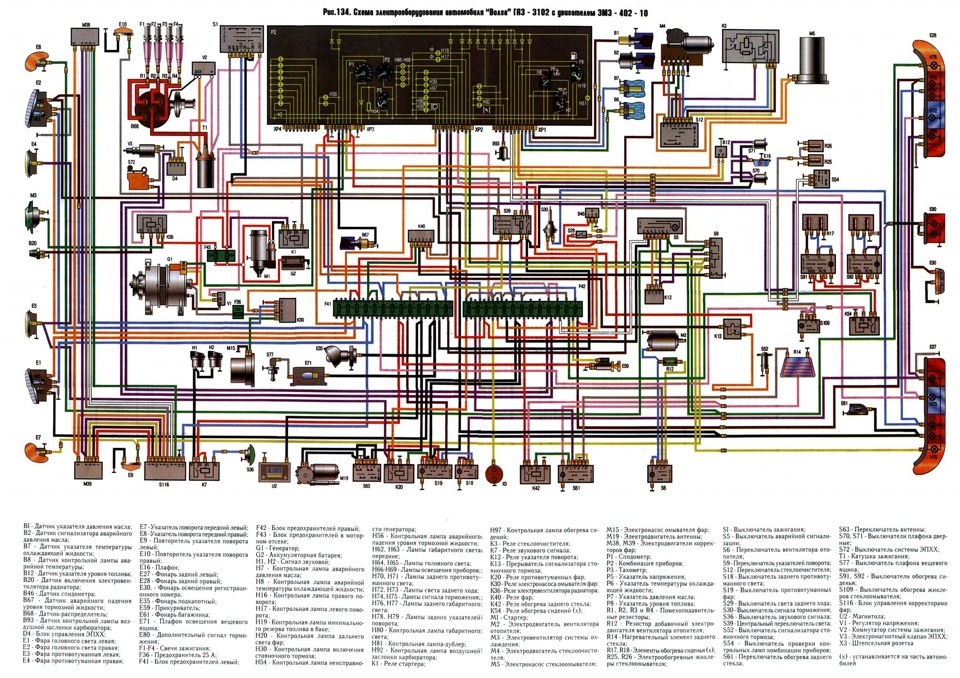

Понимание электросхемы критически важно для диагностики неполадок, поиска обрывов, коротких замыканий и некорректной работы компонентов. Особое внимание требует система зажигания и цепи питания карбюратора, обеспечивающие стабильный пуск и функционирование двигателя.

Распиновка колодки предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке Газели 3302 с двигателем 402 сосредоточен возле аккумулятора и содержит силовые плавкие вставки, защищающие основные цепи высокой нагрузки. Доступ к нему осуществляется после снятия защитной крышки, закрепленной фиксаторами.

Элементы блока напрямую связаны с критичными узлами: генератором, стартером и цепями питания салона. Исправность этих предохранителей напрямую влияет на запуск двигателя и работу электрооборудования. Проверку проводят визуально или тестером при отключенном АКБ.

Схема плавких вставок

Обозначение	Защищаемая цепь	Номинал (А)
F1	Генератор (выход «B+»)	80
F2	Стартер (основное питание)	50
F3	Цепь питания салонного блока предохранителей	50

Важные примечания:

Плавкие вставки выполнены в виде плоских металлических пластин с контрольным окошком
Замена только на аналогичный номинал: превышение вызывает риск возгорания
При частом перегорании F2 проверяют стартер и проводку на КЗ

Цветовая маркировка проводов питания ЭБУ

На двигателе ЗМЗ-402 с карбюратором в Газель 3302 применяется микропроцессорная система зажигания (например, СТ-221). Блок управления (ЭБУ) получает питание через три основных провода, где цветовая маркировка строго стандартизирована.

Отклонения в цветах или нарушения целостности проводки приводят к сбоям в работе зажигания: пропускам воспламенения, неустойчивым оборотам или полному отказу запуска двигателя. Контроль состояния этих цепей – первоочередная задача при диагностике.

Основные цепи питания

Ключевые провода для коммутатора (ЭБУ):

Постоянный +12В (красный провод): подключен напрямую к аккумулятору через предохранитель. Обеспечивает память ЭБУ при выключенном зажигании.
Управляющее питание +12В (коричневый провод): активируется через замок зажигания (положение «ON»). Запускает работу блока управления.
Масса (черный провод): надежное соединение с кузовом автомобиля. Обязательна проверка контакта на отсутствие коррозии.

Дополнительные сигнальные провода:

Цвет провода	Назначение	Примечание
Красный/белый	Выход на катушку зажигания	Импульсы для искрообразования
Серый	Датчик Холла (трамблер)	Контроль положения вала
Синий/черный	Датчик детонации	Корректировка УОЗ

Подключение и диагностика катушки зажигания Б117-А

Катушка зажигания Б117-А преобразует низкое напряжение бортовой сети (12В) в высоковольтный импульс (до 30 кВ) для искрообразования на свечах двигателя ЗМЗ-402. Корпус имеет три клеммы: центральный высоковольтный вывод для подключения к распределителю и два низковольтных контакта (маркировка "+Б" и "-К").

Правильное подключение критично для работы системы зажигания: клемма "+Б" соединяется через замок зажигания с АКБ, контакт "-К" подключается к выводу "К" прерывателя-распределителя. Нарушение полярности или коррозия клемм приводят к снижению искрообразования и пропускам воспламенения.

Диагностика неисправностей

Симптомы отказа:

Затрудненный запуск двигателя
Пропуски зажигания под нагрузкой
Падение мощности двигателя
Хлопки в карбюратор или глушитель

Проверка мультиметром:

Измерьте сопротивление первичной обмотки: подключите щупы к клеммам "+Б" и "-К". Норма: 0.45–0.55 Ом.
Проверьте вторичную обмотку: один щуп на центральный ВВ-вывод, второй на "+Б". Норма: 4.5–5.5 кОм.
Контроль изоляции: сопротивление между корпусом и каждой клеммой должно быть > 50 МОм.

Параметр	Нормальное значение	Отклонение
Первичная обмотка	0.45–0.55 Ом	Обрыв или межвитковое замыкание
Вторичная обмотка	4.5–5.5 кОм	Пробой изоляции
Сопротивление изоляции	> 50 МОм	Утечка тока на корпус

Дополнительные проверки: Осмотрите корпус на трещины и следы пробоя (темные точки или дорожки). При работе прогретой катушки температура не должна превышать 80°С. Исправность подтверждается стабильной искрой синего цвета между ВВ-проводом и массой (зазор 5–7 мм) при прокрутке стартером.

Схема цепи стартера и втягивающего реле

Цепь стартера двигателя ЗМЗ-402 на Газели 3302 состоит из силовой части и управляющих элементов. Силовая цепь передает высокий ток от АКБ через втягивающее реле непосредственно на электродвигатель стартера. Управляющая цепь включает замок зажигания и проводку, подающую питание на обмотку реле.

Ключевые точки подключения: плюсовая клемма АКБ соединена с контактом «30» втягивающего реле толстым кабелем. Контакт «50» реле через замок зажигания получает +12В в положении «Стартер». Минусовой контакт стартера замыкается на массу двигателя. Корпус втягивающего реле имеет электрическое соединение с корпусом стартера.

Компоненты цепи и их функции

Компонент	Назначение
Аккумулятор (АКБ)	Источник питания 12В
Замок зажигания	Замыкает цепь управления в положении «Стартер»
Втягивающее реле	Включает силовую цепь и перемещает бендикс
Стартер	Преобразует электрическую энергию в механическое вращение
Силовые провода (сечение 16-25 мм²)	Передача высокого тока от АКБ к стартеру

Принцип работы цепи:

Поворот ключа в положение «Стартер» подает +12В на управляющий контакт «50» втягивающего реле
Обмотка реле втягивает сердечник, замыкая силовые контакты («30» и «+» стартера)
Через замкнутые контакты ток поступает на электродвигатель стартера
Одновременно шток реле вводит шестерню бендикса в зацепление с венцом маховика
После запуска двигателя отпускание ключа разрывает цепь управления, возвратная пружина выводит шестерню из зацепления

Маршруты проводов к датчику Холла трамблера

От датчика Холла в трамблере отходит трехконтактный разъем с проводами разного цвета, которые направляются к коммутатору системы зажигания. Эти провода критичны для передачи сигналов управления углом опережения зажигания и должны быть защищены от механических повреждений, высоких температур и электрических помех.

Маршрут прокладки начинается непосредственно от корпуса трамблера, установленного на блоке цилиндров двигателя ЗМЗ-402. Провода фиксируются пластиковыми хомутами вдоль существующих жгутов, избегая контакта с подвижными элементами ГРМ и выпускным коллектором.

Цветовая маркировка и назначение проводов

Цвет провода	Назначение	Куда подключается
Красно-черный	Питание +12В	Клемма «Б» коммутатора
Зеленый	Масса	Клемма «К» коммутатора
Синий	Импульсный сигнал	Клемма «Д» коммутатора

Трассировка кабеля:

От трамблера проводка следует вдоль задней стенки блока цилиндров вверх
Поворачивает влево по направлению к перегородке моторного щита
Проходит через технологическое отверстие в районе вакуумного усилителя тормозов
Подключается к разъему коммутатора, закрепленного на кузовной панели возле аккумуляторной батареи

Важно: На участке возле вентилятора охлаждения провода должны быть уложены в гофроленту и зафиксированы вдали от лопастей. Рекомендуется оставлять провис 3-5 см у трамблера для компенсации вибрации двигателя.

Цепь управления электроклапаном карбюратора

Электромагнитный клапан карбюратора отключает подачу топлива через систему холостого хода при заглушенном двигателе, предотвращая калильное зажигание. Его управление осуществляется через цепь, контролируемую электронным блоком системы зажигания (ЭБУ).

Принцип работы основан на синхронизации с импульсами зажигания. Клапан открыт только при наличии оборотов двигателя, что определяется по сигналу с катушки зажигания.

Компоненты цепи управления

Основные элементы схемы:

Электромагнитный клапан карбюратора (установлен в блоке холостого хода)
Электронный блок управления (ЭБУ зажигания)
Катушка зажигания (источник сигнала оборотов)
Предохранитель (защита цепи, обычно F5 на 10А)
Монтажный блок (разъемы и коммутация проводов)

Принцип работы и диагностика

ЭБУ анализирует импульсы с вывода "К" катушки зажигания. При вращении коленвала блок подает "+12В" на клапан через реле. При остановке двигателя напряжение снимается через 1-2 секунды, вызывая щелчок клапана.

Типовые неисправности цепи:

Обрыв или замыкание проводов между ЭБУ, клапаном и катушкой
Окисление контактов в разъемах монтажного блока
Перегорание предохранителя F5
Неисправность самого электроклапана (обрыв обмотки)

Проверка элемента	Методика
Напряжение на клапане	Измерьте вольтметром при работе на холостых (+12В должно быть)
Сопротивление клапана	Отсоедините разъем, замерьте сопротивление (20-25 Ом)
Сигнал с катушки	Проверьте осциллографом импульсы на выводе "К" ЭБУ
Целостность цепи	Прозвоните провода от ЭБУ к клапану на обрыв

Подключение и тестирование датчика температуры ОЖ

Датчик температуры охлаждающей жидкости (ДТОЖ) на двигателе ЗМЗ-402 расположен в верхней части термостата. Он напрямую соединен с указателем температуры на приборной панели через двухконтактный разъем. При подключении соблюдайте полярность: коричневый провод подключается к клемме «+» датчика, черный с красной полосой – к «массе».

Перед установкой нового датчика очистите посадочное место от загрязнений и ржавчины. Нанесите тонкий слой термопасты на резьбу для улучшения теплопередачи. Затягивайте ключом на 19-22 Н·м, избегая перекосов. Проверьте фиксацию разъема – контакты не должны окисляться.

Проверка работоспособности

Для тестирования выполните замеры сопротивления мультиметром:

Холодный двигатель (20°C): 7-8 кОм
Прогретый двигатель (90°C): 200-300 Ом

Температура ОЖ (°C)	Норма сопротивления (Ом)
20	7 000 - 8 000
80	300 - 400
90	200 - 300

Если показатели не соответствуют норме, замените датчик. Для проверки в работе:

Включите зажигание при прогретом двигателе
Отсоедините разъем датчика – стрелка указателя должна опуститься до минимума
Замкните контакты разъема – стрелка должна подняться к максимуму

При неисправности указателя или проводки стрелка не отреагирует на замыкание. Если реакции нет, проверьте цепь от датчика до панели приборов.

Проводка к датчику давления масла и сигнальной лампе

Цепь контроля давления масла двигателя 402 включает датчик ММ120Б, сигнальную лампу на приборной панели и соединительные провода. При падении давления ниже 0,4–0,8 кгс/см² контакты датчика замыкаются, активируя красный индикатор. Питание подается через замок зажигания.

Электрическая схема использует однопроводную магистраль: провод от датчика напрямую соединён с лампой. Корпус датчика через резьбовое крепление на блоке цилиндров обеспечивает массу. Обрыв цепи или замыкание на "землю" провоцируют постоянное горение лампы даже при нормальном давлении.

Характеристики цепи

Ключевые элементы подключения:

Датчик давления масла: Установлен на главном масляном канале блока цилиндров, имеет одноконтактную клемму.
Проводка: Используется провод КГ 16х0,5 серого цвета с чёрной полосой от датчика до панели приборов.
Сигнальная лампа: Красный светодиод/лампа (1,5 Вт) на щитке приборов, подключена к контакту "Д" комбинации.

Точка подключения	Цвет провода	Функция
Клемма датчика	Серый с чёрной полосой	Сигнал к лампе
Панель приборов (контакт Д)	Серый с чёрной полосой	Вход сигнала
Предохранитель F3 (10А)	Розовый	Питание лампы

Диагностика неисправностей выполняется мультиметром: при включенном зажигании и заглушенном двигателе напряжение на клемме датчика должно быть 12В. Если лампа горит при работающем моторе, проверьте целостность провода, контакты датчика и уровень масла. Замыкание провода на кузов активирует индикатор ложного аварийного сигнала.

Схема цепи зарядки: генератор-реле-регулятор-АКБ

Цепь зарядки обеспечивает питание бортовой сети и восстановление заряда аккумуляторной батареи во время работы двигателя. Её стабильная работа критична для электрооборудования Газели 3302 с двигателем ЗМЗ-402 и карбюратором К-151.

Основными компонентами схемы являются генератор переменного тока со встроенным выпрямителем, реле-регулятор напряжения, контрольная лампа заряда на приборной панели и сама аккумуляторная батарея. Соединение элементов выполнено жгутом проводов по строгой схеме.

Принципиальная схема и соединения

Электрическая цепь функционирует по следующему алгоритму:

Генератор (Г250-Е1): При запуске двигателя ротор генератора вращается через ременную передачу. Обмотка возбуждения получает начальное напряжение через реле-регулятор.
Реле-регулятор (Я112-В): Контролирует напряжение в сети. При достижении ~13.6В отключает питание контрольной лампы, при превышении 14.5В снижает ток возбуждения генератора. Имеет три вывода:
- "Б" – подключен к "+" АКБ через предохранитель
- "В" – соединён с выводом "Ш" генератора
- "К" – идёт к контрольной лампе заряда
Контрольная лампа: Горит при включении зажигания и гаснет после запуска ДВС при появлении заряда. Указывает на неисправность при свечении во время работы мотора.
Аккумулятор: Получает зарядный ток от вывода "30" генератора через силовой провод сечением 16 мм². Корпус АКБ соединён с массой кузова.

Таблица 1. Параметры цепи зарядки

Компонент	Модель	Напряжение
Генератор	Г250-Е1	14В / 80А
Реле-регулятор	Я112-В	13.6-14.5В
АКБ	6СТ-75	12В

Ключевые точки диагностики: Напряжение на клеммах АКБ при 2000 об/мин должно составлять 13.8-14.5В. Отклонение свидетельствует о неисправностях: низкое напряжение – износ щёток, пробой диодов; высокое – отказ реле-регулятора. Обрыв в цепи "генератор-регулятор-АКБ" вызывает полную разрядку батареи.

Провода системы принудительного холостого хода (ПХХ)

Провода системы ПХХ обеспечивают связь между датчиком положения дроссельной заслонки (ДПДЗ), микровыключателем экономайзера принудительного холостого хода (ЭПХХ) на карбюраторе и электромагнитным клапаном отсечки топлива. Их целостность и правильность соединений критичны для корректного отключения подачи горючей смеси при торможении двигателем.

Повреждение изоляции, окисление контактов или обрыв в этой цепи приводят к нестабильной работе мотора на холостом ходу после отпускания педали газа, повышенному расходу топлива и "провалам" при сбросе оборотов. Диагностика начинается с проверки целостности проводки и качества соединений на указанных элементах.

Ключевые элементы и подключение

Основные компоненты системы, связанные проводами:

Микровыключатель ЭПХХ: Устанавливается на карбюратор (обычно Солекс 21053-1107010), замыкает цепь при полностью отпущенной педали газа.
Электромагнитный клапан: Смонтирован в корпусе карбюратора, блокирует подачу топлива в систему холостого хода по сигналу ЭПХХ.
Датчик положения дроссельной заслонки (ДПДЗ): Фиксирует начало открытия дросселя, активируя систему при нажатии на акселератор.

Цветовая маркировка проводов (может отличаться в зависимости от года выпуска):

Цвет провода	Назначение	Куда подключается
Красный	Питание +12В	К микровыключателю ЭПХХ
Коричневый	Управление клапаном	От микровыключателя к клапану ЭПХХ
Черный/синий	Сигнал ДПДЗ	От датчика к блоку ЭПХХ
Черный	"Масса"	К кузову двигателя

Типичные неисправности проводки:

Перетирание изоляции в местах контакта с кронштейнами карбюратора.
Окисление клемм на клапане ЭПХХ из-за близости к патрубкам охлаждения.
Обрыв красного провода возле микровыключателя при частых вибрациях.
Короткое замыкание коричневого провода на "массу", вызывающее постоянную работу клапана.

Проверка цепи выполняется мультиметром: замер напряжения на красном проводе при включенном зажигании, "прозвон" целостности коричневого провода между микровыключателем и клапаном, тест сопротивления ДПДЗ при открытии/закрытии дросселя.

Разводка проводов свечных наконечников

Провода свечных наконечников двигателя ЗМЗ-402 отвечают за передачу высоковольтного импульса от катушки зажигания к свечам. Их корректная разводка критична для соблюдения порядка работы цилиндров (1-2-4-3) и предотвращения перебоев в искрообразовании.

Маршрут прокладки должен исключать контакт с подвижными элементами, горячими поверхностями выпускного коллектора и вентилятором охлаждения. Обязательно использование штатных фиксаторов на клапанной крышке для предотвращения перетирания изоляции.

Порядок подключения

Центральный провод от катушки зажигания подключается к клемме "Б" трамблера. Распределение по цилиндрам от крышки распределителя:

1 цилиндр: первый вывод по часовой стрелке
2 цилиндр: следующий вывод
4 цилиндр: третий по порядку
3 цилиндр: последний вывод

Важно: При замене проводов используйте комплекты с помехоподавляющим сопротивлением (2-8 кОм на провод). Не допускается перегиб наконечников под острым углом у свечного колодца.

Цилиндр	Цвет провода*	Длина (примерная)
1	Синий	45 см
2	Желтый	35 см
3	Красный	60 см
4	Зеленый	50 см

*Цвета могут отличаться в зависимости от производителя комплекта

Проверяйте плотность посадки наконечников в трамблере и на свечах – подтряскивание на работающем двигателе вызывает пропуски зажигания. Признак износа – белый налет на изоляции или изменение сопротивления более чем на 25% от номинала.

Подключение электровентилятора радиатора через реле

Подключение вентилятора охлаждения через реле на двигателе ЗМЗ-402 автомобиля Газель 3302 исключает перегрузку штатной электропроводки и температурного датчика. Это обеспечивает стабильную работу системы охлаждения карбюраторного мотора при высоких нагрузках, особенно в летний период.

Стандартная схема требует использования двух реле: одно управляет подачей питания на электродвигатель вентилятора, второе коммутирует цепь обмотки первого реле. Обязательно применяется предохранитель номиналом 20-25А для защиты цепи питания.

Необходимые компоненты

Реле 12В 30/40А – 2 шт.
Предохранитель 25А
Провода сечением 2.5 мм² (красный – питание, синий – управление)
Клеммы "мама" и ножевые разъёмы
Термостойкая изолента

Последовательность подключения

Снять минусовую клемму с аккумулятора
Подключить силовой провод (2.5 мм²) от "+" АКБ через предохранитель к контакту 30 первого реле
Соединить контакт 87 первого реле с "+" клеммой вентилятора
Вывести управляющий провод от датчика включения вентилятора (на радиаторе) к контакту 86 второго реле
Соединить контакт 85 второго реле с массой кузова
Связать контакт 87 второго реле с контактом 85 первого реле
Подключить контакт 86 первого реле к "+" после замка зажигания

Цепь	Цвет провода	Сечение (мм²)
Питание АКБ→Реле1	Красный	2.5
Реле1→Вентилятор	Красный	2.5
Датчик→Реле2	Синий	0.75
Реле2→Реле1	Синий	0.75

После монтажа проверить срабатывание вентилятора при прогреве двигателя до 92-95°С. Ошибки в коммутации реле могут привести к перегреву двигателя или короткому замыканию. Рекомендуется фиксировать провода пластиковыми хомутами вдали от подвижных элементов.

Распиновка штекера тахометра на карбюраторном двигателе

Штекер тахометра двигателя ЗМЗ-402 подключается к 4-контактному разъему на приборной панели Газель 3302. Основные провода отвечают за питание, массу и сигнал от системы зажигания. Каждый контакт имеет строго определенное назначение для корректной работы прибора.

Цветовая маркировка проводов может незначительно варьироваться в зависимости от года выпуска автомобиля, но стандартная схема подключения остается неизменной. Ниже представлена типовая распиновка для карбюраторных модификаций.

Номер контакта	Цвет провода	Назначение
1	Красный	+12В при включенном зажигании
2	Черный	Масса (заземление)
3	Коричневый	Сигнальный вход от катушки зажигания (клемма "К")
4	Оранжевый	Подсветка (+12В через выключатель габаритов)

Особенности подключения

Сигнальный провод (контакт 3) подключается напрямую к первичной обмотке катушки зажигания
При отсутствии подсветки контакт 4 может быть не задействован
Некорректное соединение массы (контакт 2) вызывает "плавание" стрелки тахометра

Типовые проблемы при неправильной распиновке:

Отсутствие показаний при перепутанных контактах питания и массы
Завышенные показания при плохом контакте сигнального провода
Постоянное свечение подсветки при ошибочном подключении к АКБ

Цепь аварийной сигнализации давления масла

При критическом падении давления в системе смазки двигателя ЗМЗ-402 цепь активирует контрольную лампу на приборном щитке Газель 3302. Основным элементом является датчик давления масла ММ120 (ДДМ), установленный в блоке цилиндров. Он работает как размыкающий контакт: при нормальном давлении контакты замкнуты на "массу", лампа гаснет.

При падении давления ниже 0.4-0.8 кгс/см² пружина внутри датчика размыкает контакты. Это прерывает замыкание цепи на массу, и ток через лампу начинает поступать от замка зажигания. Напряжение проходит по схеме: "+" замка зажигания → предохранитель №1 монтажного блока → контрольная лампа "давление масла" в комбинации приборов → провод к датчику ДДМ → корпус датчика (масса).

Ключевые компоненты цепи

Датчик ММ120: механический, нормально-замкнутый контакт на массу.
Контрольная лампа: красный символ масленки в комбинации приборов.
Предохранитель F1: защищает цепь (7.5А в монтажном блоке).
Проводка: коричневый провод от лампы к датчику.

Принцип работы при аварии

Падение давления масла ниже нормы в двигателе.
Пружина в датчике размыкает контакты ДДМ.
Прекращается шунтирование лампы на массу через датчик.
Ток от замка зажигания поступает на лампу через предохранитель.
Лампа загорается, сигнализируя о неисправности.

Типовые неисправности

Лампа не горит при включении зажигания	Обрыв цепи, перегорел предохранитель, неисправна лампа
Лампа горит при работающем двигателе	Низкий уровень масла, износ двигателя, забит масляный фильтр, неисправен датчик
Лампа мигает на холостых оборотах	Износ подшипников двигателя, засорение маслоприемника

Важно: свечение лампы на работающем двигателе требует немедленной остановки мотора для диагностики. Игнорирование сигнала может привести к заклиниванию коленвала и капитальному ремонту ДВС.

Монтаж проводки к выключателю карбюраторной заслонки

Выключатель карбюраторной заслонки (концевик) на двигателе ЗМЗ-402 фиксирует положение воздушной заслонки, передавая сигнал на блок управления ЭПХХ для отключения топливоподачи при торможении двигателем. Корректное подключение проводки критично для работы системы принудительного холостого хода и предотвращения перерасхода топлива.

Перед монтажом убедитесь в исправности выключателя (проверка мультиметром в режиме прозвонки), подготовьте медные провода сечением 0.75-1.0 мм² с термостойкой изоляцией, клеммы типа "мама", обжимной инструмент и изоляционные материалы. Обязательно снимите минусовую клемму с аккумулятора.

Пошаговая инструкция подключения

Демонтаж защиты: Снимите воздушный фильтр для доступа к карбюратору (2 гайки М8 по бокам корпуса фильтра).
Идентификация контактов:
- Корпус выключателя – масса (черный провод)
- Центральный контакт – сигнальный (коричневый провод)
Прокладка проводов:
- Проложите сигнальный провод через гофру вдоль штатного жгута
- Фиксируйте пластиковыми хомутами с шагом 15-20 см
- Исключите контакт с подвижными элементами и горячими поверхностями
Подключение к блоку ЭПХХ:
- Сигнальный провод (коричневый) – к клемме «Д» блока управления
- Массовый провод (черный) – к болту на корпусе карбюратора
Проверка:
- Замкните контакты выключателя – обороты двигателя должны снизиться до 750-800 об/мин
- Разомкните контакты – обороты возрастут до 900-950 об/мин

Важно: после запуска двигателя проверьте отсутствие нагрева проводов и самопроизвольного смещения заслонки. Неправильная регулировка вызывает плавающие обороты и повышенный расход бензина.

Диагностика проводов системы воздухоподогрева впуска

Неисправности электропроводки подогревателя напрямую влияют на холодный запуск двигателя 402, особенно зимой. Обрыв цепи или нарушение контактов приводят к отказу работы нагревательного элемента во впускном коллекторе, что усложняет испарение топлива из карбюратора.

Первичная диагностика начинается с визуального осмотра трассы проводов от реле подогрева до штуцера впускного коллектора. Критически важно проверить участки возле горячих поверхностей двигателя и зоны трения о кузовные элементы – здесь часто возникают перетирания изоляции или обрывы жил.

Методы проверки электрической цепи

Основные этапы тестирования:

Отсоединить разъём от нагревательного штуцера и реле подогрева.
Зачистить контакты разъёмов от окислов мелкой наждачной бумагой.
Прозвонить мультиметром в режиме сопротивления (Ω) каждый провод по схеме:
- "Плюсовой" провод: от реле до штуцера (должен показывать ~0 Ом).
- "Массовый" провод: от штуцера до кузова/двигателя (максимум 0.5 Ом).
Подать +12V напрямую от АКБ на контакты штуцера для проверки нагрева (при исправном элементе чувствуется тепло через 30 секунд).

Показатель мультиметра	Причина неисправности	Решение
∞ (обрыв)	Перелом жилы, коррозия в разъёме	Замена провода, чистка клемм
>0.5 Ом	Слабый контакт, частичное окисление	Зачистка контактов
Короткое замыкание (0 Ом без подачи напряжения)	Повреждение изоляции, касание массы	Изоляция повреждённого участка

Обязательно проверьте реле и предохранитель F7 (15А) в монтажном блоке – их отказ имитирует проблемы с проводкой. При замене проводов используйте термостойкий кабель сечением не менее 1.5 мм², трассируйте вдали от подвижных частей ГРМ.

Заземление двигателя: точки подключения массы

Качественный контакт массы двигателя с кузовом критичен для стабильной работы электрооборудования Газель 3302. Основной минусовой провод от АКБ крепится напрямую к блоку цилиндров, обеспечивая общую точку заземления для стартера, генератора и системы зажигания. Нарушение этого соединения вызывает сбои в работе карбюраторного двигателя 402.

Дополнительные точки подключения массы дублируют основной контакт и страхуют цепь при коррозии или вибрации. Все соединения должны иметь чистые металлические поверхности без следов краски, окислов и грязи. Регулярная проверка состояния контактов предотвращает типичные проблемы: трудный запуск, плавающие обороты, сбои в работе ЭПХХ карбюратора.

Ключевые точки подключения массы

Блок цилиндров: Основной провод от минуса АКБ крепится под гайку задней шпильки головки блока (со стороны салона). Контактная площадка зачищается до металла.
Крепление стартера: Корпус стартера контактирует с блоком через точки крепежа. Требует периодической очистки от грязи и масла.
Кронштейн генератора: Масса генератора обеспечивается через крепление к блоку двигателя. Проверяйте плотность прилегания и целостность крепежных болтов.
Кузовная перемычка: Дополнительный провод (сечение 16 мм²) между коробкой передач и кузовом (около туннеля КПП). Компенсирует вибрационную нагрузку.

Важно: Карбюратор (Солекс/К-151) получает массу через корпус впускного коллектора. При неисправностях ЭПХХ или подсоса воздуха проверяйте чистоту соединения коллектора с головкой блока. Установка отдельного массового провода на карбюратор часто решает проблемы холостого хода.

Схема соединений прерывателя-распределителя Р137

Прерыватель-распределитель Р137 обеспечивает синхронизацию искрообразования в цилиндрах двигателя ЗМЗ-402. Он управляет размыканием первичной цепи катушки зажигания и распределяет высокое напряжение по свечам в соответствии с порядком работы цилиндров 1-2-4-3.

Корпус трамблера крепится к блоку двигателя и электрически соединён с "массой". Центральный высоковольтный провод от катушки зажигания подключается к крышке распределителя через гнездо с маркировкой "Ц". Боковые выводы крышки соединяются со свечами зажигания по схеме:

Распределение высоковольтных проводов

Номер цилиндра	Положение на крышке Р137
1 цилиндр	Против часовой стрелки от центрального вывода
2 цилиндр	Следующий вывод по часовой стрелке
4 цилиндр	Третий вывод по часовой стрелке
3 цилиндр	Четвёртый вывод по часовой стрелке

Низковольтная цепь включает:

Провод от клеммы "К" катушки зажигания к клемме прерывателя на корпусе Р137
Конденсатор, подключённый параллельно контактам прерывателя
Провод от вакуумного корректора к карбюратору

При установке важно соблюдать:

Совпадение меток на шкиве коленвала и корпусе ГРМ при ВМТ 1 цилиндра
Ориентацию бегунка к контакту 1 цилиндра в момент размыкания
Зазор между контактами прерывателя 0.35–0.45 мм

Разводка жгута к клапану адсорбера (для модификаций с ЕВРО-2)

Жгут проводов к клапану адсорбера (VAP) двигателя ЗМЗ-402 Евро-2 подключается к системе управления двигателем через отдельный разъем. От основного жгута ЭБУ отходит трехжильный кабель, заканчивающийся фишкой типа "мама" с плоскими контактами. Маршрут прокладки проходит вдоль рамы воздухозаборника, крепление к кузову осуществляется пластиковыми хомутами через штатные отверстия.

Цветовая маркировка проводов стандартизирована: питание +12В при включенном зажигании подается по розово-черному проводу, управляющий сигнал от ЭБУ идет по серо-красному проводу, "масса" замыкается через черный провод. Сечение всех жил – 0,75 мм², длина кабельной сборки от ЭБУ до клапана составляет 450±50 мм. Клапан устанавливается на кронштейне возле адсорбера с ориентацией стрелки на корпусе по направлению к впускному коллектору.

Схема подключения и диагностика

Питание: Розово-черный провод → предохранитель F5 (10А) в монтажном блоке → реле зажигания
Управление: Серо-красный провод → вывод 18 ЭБУ Январь 5.1 (М74)
Масса: Черный провод → точка заземления на корпусе возле аккумулятора

При диагностике проверяйте цепь в следующем порядке: наличие +12В на розово-черном проводе при включенном зажигании, сопротивление обмотки клапана (должно быть 25-30 Ом), отсутствие КЗ на массу в серо-красном проводе. Частые неисправности включают обрыв управляющей линии или окисление контактов в разъеме.

Параметр	Значение
Рабочее напряжение клапана	12В ±10%
Ток потребления	0.4-0.6А
Частота ШИМ от ЭБУ	16 Гц ±2 Гц
Момент затяжки гаек крепления	8-12 Н·м

Подключение электромагнитного клапана вакуумного корректора

Электромагнитный клапан вакуумного корректора на двигателе ЗМЗ-402 управляет подачей разрежения к вакуумному регулятору трамблера в режиме принудительного холостого хода (ЭПХХ). Он монтируется непосредственно на карбюраторе К-151 и имеет два электрических контакта. Клапан активируется блоком управления ЭПХХ при отпускании педали газа.

Подключите черный провод клапана к "массе" двигателя или кузова. Второй провод (обычно красный) соедините с серо-красным проводом блока управления ЭПХХ. Блок ЭПХХ расположен за центральной консолью в салоне. Убедитесь в отсутствии перегибов вакуумных шлангов между карбюратором, клапаном и распределителем зажигания.

Схема подключения и контроль

Элемент	Характеристики
Провод клапана (питание)	Красный, сечение 0.75 мм²
Провод массы	Черный, крепление к ГБЦ
Вакуумный шланг	Ø 6 мм, длина до 40 см

Порядок проверки:

Запустите двигатель на холостом ходу
Убедитесь в наличии щелчка при снятии/подаче разъема клапана
Проверьте разрежение на шланге к трамблеру при 3000 об/мин

Важно: При неработающем клапане проверьте предохранитель F5 (10А) в монтажном блоке и целостность провода до блока ЭПХХ. Сопротивление исправной обмотки клапана должно составлять 15-20 Ом.

Цепи управления экономайзером мощностных режимов карбюратора

Экономайзер мощностных режимов карбюратора двигателя ЗМЗ-402 активируется при высоких нагрузках для обогащения топливно-воздушной смеси. Управление осуществляется через электрическую цепь, реагирующую на положение дроссельной заслонки и частоту вращения коленвала.

Ключевым элементом цепи является микропереключатель, установленный на карбюраторе. Его контакты замыкаются при открытии дроссельной заслонки на 70-80%, подавая напряжение на электромагнитный клапан экономайзера. Одновременно система учитывает сигнал от датчика тахометра для предотвращения срабатывания на холостом ходу.

Компоненты управляющей цепи

Микропереключатель ТМ-108: Фиксирует угол открытия дроссельной заслонки.
Электромагнитный клапан: Управляет подачей топлива в экономайзер.
Датчик тахометра: Блокирует активацию при оборотах ниже 1500 об/мин.
Реле управления: Коммутирует ток в цепи клапана.
Предохранитель №7 (10А): Защищает цепь от перегрузок.

Режим работы	Действие цепи
Стандарная нагрузка	Микропереключатель разомкнут, клапан обесточен
Полный газ (≥70% открытия)	Микропереключатель замыкает цепь, клапан открывает топливный канал
Холостой ход	Блокировка по сигналу тахометра

Диагностика цепи включает проверку напряжения на контактах микропереключателя при выжатой педали газа, измерение сопротивления обмотки клапана (20-25 Ом) и контроль целостности проводов от реле к карбюратору. Характерные неисправности: обрыв обмотки клапана, окисление контактов микропереключателя, нарушение регулировки привода дросселя.

Расположение разъемов диагностики карбюраторного ЗМЗ-402

На двигателе ЗМЗ-402 карбюраторного типа используются специализированные разъемы для подключения диагностического оборудования. Они обеспечивают контроль работы системы зажигания и регулировку угла опережения.

Основные разъемы сосредоточены в подкапотном пространстве вблизи трамблера и катушки зажигания. Их расположение стандартизировано для всех модификаций Газель 3302 с данным мотором.

Ключевые точки подключения

Главная диагностическая колодка находится на левом брызговике (со стороны водителя) в моторном отсеке. Представляет собой трёхконтактный разъём белого цвета с маркировкой:

Контакт «К» – выход на катушку зажигания
Контакт «Д» – подключение стробоскопа
Контакт «Масса» – заземление

Дополнительные точки контроля:

Одноконтактный разъем тахометра – на катушке зажигания (клемма «К»)
Двухконтактный разъем вакуум-корректора – на трамблере
Клеммы на карбюраторе Солекс для проверки экономайзера (ЭМР) и электромагнитного клапана (ЭМК)

Важно: Для диагностики угла опережения зажигания стробоскоп подключается к разъёму «Д» основной колодки, а тахометр – к клемме катушки.

Проводка к датчику указателя уровня топлива в баке

Электросхема подключения датчика уровня топлива (ДУТ) на Газель 3302 с двигателем 402 включает два провода от топливного модуля в баке к приборной панели. Основной сигнальный провод (обычно серого цвета с красной полосой) соединяет подвижный контакт датчика с указателем уровня на щитке приборов. Второй провод (черный) обеспечивает массу через корпус датчика или отдельный кабель на кузов.

Цепь защищена предохранителем F7 (15А) в монтажном блоке. При диагностике неисправностей проверяют целостность проводов на участке от бака до панели приборов, уделяя внимание зоне перегиба у задней оси и контактам на самом датчике, подверженным окислению из-за конденсата.

Ключевые элементы подключения

Цепь	Цвет провода	Куда подключен
Сигнальный	Серый с красной полосой	Клемма "Д" датчика → Вывод "ДУТ" панели приборов
Масса	Черный	Корпус датчика → Болт массы кузова

Распространенные неполадки проявляются как:

Постоянное показание "0" – обрыв сигнального провода или отсутствие массы
Стрелка в максимальном положении – КЗ сигнального провода на массу
Скачки указателя – окисление контактов, износ резистора датчика

Для замены датчика обязательно снижайте давление в топливной системе отсоединением предохранителя бензонасоса и последующим запуском двигателя до остановки. Герметичность уплотнителя бака критична – при деформации прокладки возникает запах бензина в салоне.

Схема подключения микропереключателя воздушной заслонки Газель 3302 (двигатель 402)

Микропереключатель воздушной заслонки карбюратора Солекс 21053 устанавливается на кронштейне привода заслонки и активируется при полном закрытии "подсоса". Его функция – передача сигнала на блок управления ЭПХХ (экономайзер принудительного холостого хода) для отключения топливоподачи при торможении двигателем.

Основные провода подключения: коричневый с красной полосой (+12В при включенном зажигании) и коричневый (сигнальный, идущий на блок ЭПХХ). При замыкании контактов переключателя (когда заслонка закрыта) напряжение подается на блок, разрешая работу экономайзера. При открытой заслонке контакты разомкнуты – ЭПХХ отключен.

Типовая схема соединений

Цепь питания: Вывод "87" реле зажигания → Предохранитель №4 (10А) монтажного блока → Коричнево-красный провод → Контакт "30" микропереключателя.

Сигнальная цепь: Контакт "87" микропереключателя → Коричневый провод → Штекер "Х2" блока ЭПХХ (контакт №4).

Особенности подключения:

Микропереключатель монтируется так, чтобы его шток четко упирался в выступ рычага привода воздушной заслонки только при её полном закрытии.
Неправильная регулировка (слишком раннее или позднее срабатывание) приводит к рывкам при движении или повышенному расходу топлива.
Проверка работоспособности: при закрытой заслонке между контактами "30" и "87" переключателя должно быть нулевое сопротивление (замыкание), при открытой – бесконечность (размыкание).

Распространенные неисправности цепи:

Окисление или облом контактов в штекерах переключателя.
Перетирание проводов в районе кронштейна карбюратора.
Механическое повреждение штока микропереключателя.
Отсутствие напряжения на коричнево-красном проводе (проверить предохранитель №4 и реле зажигания).

Коммутация проводов вискомуфты вентилятора охлаждения

В стандартной комплектации двигателя ЗМЗ-402 на Газель 3302 вискомуфта вентилятора является гидромеханическим устройством, не требующим электрического подключения. Однако в модификациях с электромагнитной муфтой или дополнительным электрическим вентилятором коммутация проводов становится критически важной для корректной работы системы охлаждения.

Ошибки при подключении проводов могут привести к перегреву двигателя, постоянному вращению вентилятора или выходу из строя реле и датчиков. Правильное соединение обеспечивает автоматическую активацию вентилятора при достижении заданной температуры охлаждающей жидкости, обычно в диапазоне 92-95°C.

Схема подключения электромагнитной муфты

Электропитание муфты осуществляется через реле, управляемое датчиком температуры. Основные компоненты системы:

Датчик температуры (ТМ108) – устанавливается в радиатор или корпус термостата
Реле включения – 4-контактное, 30-40А
Предохранитель – номиналом 15-20А
Электромагнитная муфта – закреплена на ступице вентилятора

Элемент цепи	Подключение
Реле (контакт 30)	Через предохранитель к "+" аккумулятора
Реле (контакт 85)	На массу кузова
Реле (контакт 86)	К управляющему выводу датчика температуры
Реле (контакт 87)	На вход электромагнитной муфты
Электромуфта (второй контакт)	На массу двигателя
Датчик температуры (корпус)	Через резьбовое соединение на массу

Принцип работы: при нагреве охлаждающей жидкости до 92-95°C датчик температуры замыкает цепь управления реле на массу. Это активирует реле, подающее напряжение с аккумулятора на электромагнитную муфту, которая блокирует привод вентилятора.

Провод от замка зажигания подает "+12V" на контакт 86 реле
Датчик температуры в разомкнутом состоянии препятствует прохождению тока
При достижении пороговой температуры датчик замыкает цепь на массу
Ток протекает через обмотку реле (контакты 86→85)
Силовые контакты реле (30→87) замыкаются
Напряжение поступает на электромуфту, активируя вентилятор

Важно: сечение силовых проводов (аккумулятор→предохранитель→реле→муфта) должно быть не менее 2.5 мм². Все соединения с массой необходимо зачищать от коррозии и плотно затягивать.

Разводка жгута системы зажигания в подкапотном пространстве

Жгут системы зажигания двигателя 402 ГАЗ-3302 проложен вдоль левого брызговика моторного отсека. Основные провода группируются в общий рукав, фиксируемый пластиковыми хомутами к кронштейнам кузова и впускному коллектору. От центральной магистрали отходят ответвления к ключевым компонентам: катушке зажигания, трамблеру, свечам, датчикам и коммутационным узлам.

Высоковольтные провода трассы свечей укладываются отдельно в текстолитовых держателях для исключения перетирания и пробоя. Низковольтная часть жгута включает провода питания (12В), управляющие сигналы датчиков и цепи обратной связи. Крепление к двигателю выполнено через термостойкие втулки, предотвращающие контакт с нагретыми поверхностями ГБЦ и выпускного коллектора.

Схема подключения ключевых компонентов

Компонент	Точка подключения	Цвета проводов
Катушка зажигания	Клемма "Б+" (питание), "К" (управление)	Красный, коричневый
Трамблер	Клемма "К" (коммутатор), датчик Холла	Чёрный, зелёный/жёлтый
Свечи зажигания	Высоковольтные выводы трамблера (порядок 1-3-4-2)	Силиконовые провода синего цвета
Датчик Холла	3-контактный разъём трамблера	Красный, зелёный, чёрный
Коммутатор	Колодка 6-pin на левом щитке крыла	Разноцветная группа

Важные особенности:

Цепь питания катушки защищена резистором (0.5 Ом) в разрыве красного провода
Высоковольтный провод катушки → трамблера имеет экранированную оплётку
Проводка датчика Холла проложена в отдельной гофре для защиты от помех
Общий экран жгута заземлён на болт ГБЦ возле термостата

Критические точки контроля: состояние изоляции возле выпускного коллектора, фиксация разъёмов трамблера и коммутатора, отсутствие перегибов высоковольтных проводов. Проверка сопротивления ВВ-проводов: 3.5-7.5 кОм.

Подключение дополнительного насоса омывателя фар

Для подключения дополнительного насоса омывателя фар на Газель 3302 с двигателем 402 потребуется интеграция в штатную систему. Насос монтируется в подкапотном пространстве рядом с основным бачком омывателя. Входной штуцер насоса соединяется с бачком через дополнительный отвод (тройник), а выходной – с магистралью к форсункам фар через новые трубки.

Электропитание насоса организуется через реле для исключения перегрузки цепи. Обязательно используйте предохранитель номиналом 5-7,5А. Управление выносится на отдельную кнопку в салоне. Перед работами отсоедините минусовую клемму АКБ.

Схема подключения реле

Контакт реле	Подключение
30	+12В от аккумулятора через предохранитель
85	Управляющий провод от кнопки в салоне
86	Масса (кузов автомобиля)
87	+12В на насос омывателя фар

Важные детали:

Кнопка в салоне запитывается от цепи, активной при включенном зажигании (например, от прикуривателя).
Минусовой провод насоса зафиксируйте на кузове болтом с зачищенной краской.
Провода прокладывайте в гофре, исключая контакт с подвижными деталями двигателя.

Порядок работ:

Закрепите насос на штатных отверстиях кузова или скобами.
Врежьте тройник в шланг от бачка к основному насосу.
Проложите новые трубки к фарам, закрепив хомутами.
Установите реле в монтажный блок или на DIN-рейку.
Подключите цепь по табличной схеме.
Протестируйте систему, контролируя герметичность трубок.

Маршрутизация проводов вдоль карбюратора Солекс

Правильная прокладка проводов в зоне карбюратора Солекс критична для бесперебойной работы двигателя ЗМЗ-402. Неверная маршрутизация приводит к перетиранию изоляции о кромки деталей, оплавлению от контакта с коллектором или коротким замыканиям из-за вибрации. Жгуты должны фиксироваться штатными пластиковыми хомутами в предусмотренных точках крепления на двигателе.

Основной жгут электропроводки двигателя 402 прокладывается по левой стороне (по ходу движения) вентилятора, проходя под блоком подогрева карбюратора. Отдельные группы проводов ответвляются к карбюратору, сохраняя расстояние 3-5 см от подвижных элементов тяг дросселей и воздушной заслонки. Обязателен зазор 10-15 см от выпускного коллектора.

Трассировка ключевых кабельных групп

Компонент	Маршрут прокладки	Точки крепления
Электромагнитный клапан	Через скобу на корпусе карбюратора с правой стороны	Штатный пластиковый держатель на корпусе Солекс
ЭПХХ (экономайзер)	Снизу вдоль задней стенки карбюратора	Скоба на впускном коллекторе
Датчик Холла (трамблер)	По верхнему кожуху вентилятора с выходом к распределителю	Хомут на патрубке охлаждения
Высоковольтные провода	В пластиковом коробе по клапанной крышке	Керамические держатели на крышке ГРМ

Запрещено:

Прокладывать провода над крышкой воздушного фильтра
Фиксировать жгуты металлическими хомутами без изоляции
Допускать контакт с тросом подсоса или рычагом дросселя

После монтажа проверьте отсутствие натяжения проводов при максимальном угле поворота карбюраторных тяг. Изолируйте участки возле коллектора асбестовыми чехлами или термолентой.

Цепь питания первичной обмотки катушки зажигания

Питание первичной обмотки катушки зажигания на двигателе 402 осуществляется через замок зажигания. Напряжение от аккумулятора (+12В) поступает на клемму «15» замка, а при включенном зажигании – на вывод «Б» катушки через силовой провод. Катушка зажигания Б117А преобразует низкое напряжение в высокое для искрообразования.

Цепь замыкается через контакты прерывателя в трамблере. При замкнутых контактах ток протекает по первичной обмотке (вывод «К» катушки → провод → подвижный контакт прерывателя → неподвижный контакт → масса). Размыкание контактов прерывает ток, генерируя высокое напряжение во вторичной обмотке для подачи на свечи.

Ключевые элементы цепи

Источник питания: АКБ (+12В)
Коммутатор: Замок зажигания (клемма «15»)
Проводка: Силовой кабель от замка к клемме «Б» катушки
Прерыватель: Контактная группа в трамблере Р119-Б
Масса: Корпус прерывателя через крепление к двигателю

Поиск обрыва в проводе датчика распредвала

Обрыв проводки датчика распредвала на двигателе ЗМЗ-402 вызывает пропуски зажигания, трудный запуск и рост расхода топлива. Отсутствие сигнала нарушает синхронизацию подачи искры, переключая ЭБУ на аварийный режим работы по датчику коленвала.

Проверку начинайте при выключенном зажигании. Основные зоны риска – участки возле разъемов и точки перегибов жгута возле термоэкранов выпускного коллектора, где провода пересыхают от нагрева.

Алгоритм проверки мультиметром

Отсоедините колодку датчика распредвала и разъем ЭБУ (обычно расположен в салоне за панелью приборов).
Переведите мультиметр в режим прозвонки или измерения сопротивления (Ω).
Прозвоните каждый провод по схеме:
- Сигнальный провод (чаще серый или черный) – между контактом «B» датчика и контактом «8» ЭБУ.
- Провод питания (обычно красный с зеленым) – между контактом «A» датчика и контактом «12» ЭБУ.
- «Массу» (черный или коричневый) – между контактом «C» датчика и контактом «29» ЭБУ.
При обрыве мультиметр покажет «∞» (разрыв). Потрясите жгут во время проверки – показания не должны меняться.

Обнаружив поврежденный провод, замените весь отрезок между разъемами, используя термостойкий медный провод сечением 0.75 мм². Избегайте скруток – применяйте пайку с последующей изоляцией термоусадкой. После ремонта убедитесь в отсутствии перепутанных контактов в колодках.

Особенности замены проводов высокого напряжения

Замена ВВ-проводов на двигателе ЗМЗ-402 требует строгого соблюдения порядка подключения цилиндров к крышке трамблера. Стандартная нумерация: 1-й цилиндр (ближний к радиатору), 2-й, 3-й, 4-й (ближний к салону). Центральный провод от катушки зажигания подключается к центральному гнезду распределителя.

Используйте только комплектные провода с заводским сопротивлением (4-8 кОм/метр) и силиконовой изоляцией. Запрещается сгибать жилы под острым углом – это провоцирует внутренние обрывы. Перед установкой новых проводов очистите контакты на свечах и в трамблере от окислов.

Ключевые этапы замены

Зафиксируйте порядок подключения старых проводов (фото/схема)
Снимайте провода по одному, сразу заменяя новым
Убедитесь в плотной посадке колпачков на свечах (характерный щелчок)
Проверьте отсутствие перегибов и касаний к горячим узлам

Типичные ошибки:

Перепутан порядок цилиндров → пропуски зажигания
Загрязнение внутренних контактов колпачков → повышенное сопротивление
Контакт с выпускным коллектором → оплавление изоляции

Параметр	Требование
Зазор между проводами	≥ 15 мм
Допустимое сопротивление	≤ 20 кОм на весь комплект
Критичный изгиб	Радиус < 35 мм

После заменки проверьте работу двигателя на всех режимах. Характерные признаки неисправности: троение, рывки при разгоне, рост расхода топлива. Для диагностики утечек используйте темноту – визуальное наблюдение голубых разрядов на колодках.

Диагностика замыкания в цепях карбюраторных сервоприводов

Замыкание в цепях сервоприводов карбюратора (экономайзера принудительного холостого хода, ЭПХХ и электромагнитного клапана) двигателя ЗМЗ-402 приводит к некорректной работе системы холостого хода, повышенному расходу топлива и неустойчивым оборотам двигателя. Основными симптомами являются самопроизвольное изменение оборотов холостого хода, провалы при сбросе газа, а также отсутствие отключения подачи топлива при торможении двигателем.

Первичную проверку начинают с визуального осмотра жгута проводов, идущего к карбюратору, на предмет повреждений изоляции, перетираний о металлические элементы или следов оплавления. Особое внимание уделяют участкам возле кронштейнов и точек крепления. Далее отключают разъемы сервоприводов и проверяют целостность контактов на окисление или деформацию.

Поиск и локализация замыкания

Для точной диагностики потребуется мультиметр в режиме прозвонки или измерения сопротивления:

Проверка на "массу": Отсоединить разъемы сервоприводов и блок управления ЭПХХ. Одним щупом мультиметра подключиться к любому проводу цепи сервопривода (например, к контакту "+12В"), вторым щупом – к чистой металлической части кузова (массе). Сопротивление при отсутствии замыкания должно быть бесконечным (OL). Ненулевое значение указывает на КЗ на массу.
Проверка между проводами: Замерить сопротивление между соседними проводами в жгуте (например, между проводом ЭПХХ и проводом э/м клапана). В исправной цепи сопротивление должно стремиться к бесконечности. Низкое сопротивление сигнализирует о замыкании проводов между собой.
Поэтапное исключение: Если замыкание обнаружено, жгут условно делят на участки (например, от блока управления до промежуточного разъема, от разъема до карбюратора), отключают их и повторяют замеры на каждом сегменте для локализации поврежденного участка.

Таблица частых точек замыкания

Узел	Типичное повреждение	Последствия
Жгут возле выпускного коллектора	Оплавление изоляции от высокой температуры	КЗ проводов на массу или между собой
Разъем сервопривода ЭПХХ	Коррозия контактов, попадание топлива	Замыкание внутри разъема
Зона крепления жгута к кронштейну ГБЦ	Перетирание изоляции о острый край	КЗ оголенного провода на массу

После обнаружения поврежденного участка проводят замену провода или всего участка жгута с обязательной термо- и виброзащитой вновь проложенных проводов. Обязательно проверяют работу системы: при включении зажигания должен быть слышен четкий щелчок срабатывания э/м клапана карбюратора, а обороты ХХ должны стабильно снижаться при выключении передачи на движении.

Ремонт поврежденной изоляции моторного жгута

Поврежденная изоляция моторного жгута на Газели 3302 с двигателем 402 требует немедленного устранения из-за высокого риска короткого замыкания, перебоев в работе карбюратора и датчиков, а также потенциального возгорания. Особенно критично состояние участков жгута возле коллектора, ГБЦ и в местах контакта с подвижными элементами, где перетирание и термическое воздействие наиболее вероятны.

Тщательно осмотрите весь жгут, уделяя внимание потертостям, оплавлениям, трещинам и участкам с оголенными проводами. Обязательно проверьте зоны фиксации жгута хомутами и точки его соприкосновения с кузовными деталями – именно там чаще всего возникают повреждения. Перед началом работ отсоедините минусовую клемму аккумулятора.

Этапы ремонта изоляции

Локальный разрез изоленты/термоусадки: Аккуратно разрежьте внешнюю обмотку жгута на поврежденном участке, используя канцелярский нож.
Визуальная диагностика проводов: Разведите провода в стороны, осмотрите каждый на предмет:
- Полного обрыва жилы
- Частичного надлома жилы (перелом)
- Оголенных участков без изоляции
- Следов оплавления или потемнения
Восстановление проводников:
- При обрыве или переломе: зачистите концы провода на 10-15 мм, спаяйте их с обязательной последующей изоляцией.
- При повреждении только изоляции (жила цела): зачистите поврежденный участок, нанесите флюс и пропаяйте оголенную жилу для защиты от окисления.
Изоляция каждого провода:
- Наложите на отремонтированный участок термоусадочную трубку (ТУТ) подходящего диаметра.
- Прогрейте ТУТ строительным феном или аккуратно зажигалкой до плотной усадки и герметизации.
- Альтернатива: Плотная намотка высококачественной изолентой (ХБ или ПВХ) в несколько слоев с 50% перехлестом.
Восстановление оболочки жгута:
- Стяните провода вместе в пучок.
- Плотно обмотайте весь отремонтированный участок жгута изолентой, имитируя заводскую обмотку.
- Или: Наденьте термоусаживаемую трубку большого диаметра на весь жгут и усадите ее.
Защита и фиксация:
- Закрепите жгут новыми пластиковыми хомутами, исключая провисание и натяг.
- Убедитесь, что жгут не касается горячих поверхностей (выпускной коллектор) и острых кромок.
- При необходимости используйте дополнительную гофру или пластиковые защитные кожухи в особо опасных зонах.

Важные рекомендации: Всегда используйте термоусадку или изоленту с температурным диапазоном, подходящим для подкапотного пространства. Избегайте "скруток" без пайки – это ненадежно. После ремонта проверьте работу двигателя (особенно датчика Холла, катушки зажигания, ЭПХХ карбюратора), всех потребителей и отсутствие КЗ.

Типичные коррозионные точки в коннекторах двигателя

Наиболее уязвимыми к коррозии являются коннекторы, подверженные прямому воздействию влаги, реагентов и вибрации. Особое внимание уделите разъёмам возле системы охлаждения и в нижней части моторного отсека.

Окисление контактов проявляется нарушением работы датчиков, перебоями зажигания и нестабильными холостыми оборотами. Регулярная диагностика критически важна для предотвращения внезапных отказов.

Основные проблемные зоны:

Колодка датчика Холла (трамблёр) – коррозия нарушает синхронизацию зажигания
Разъём катушки зажигания – вызывает пропуски искрообразования
Соединения датчика температуры ОЖ – приводит к неправильному обогащению смеси
Клеммы генератора – окисление провоцирует недозаряд АКБ

Главные провокаторы коррозии: протечки тосола из патрубков, трещины уплотнителей капота, скопление грязи в районе аккумуляторного отсека. Для защиты используйте расплавленный воск или специализированные спреи-ингибиторы после чистки контактов.

Список источников

При подготовке материала об электросхеме, двигателе ЗМЗ-402 и карбюраторе автомобиля ГАЗель-3302 использовались следующие категории источников:

Они включают официальную документацию, специализированную литературу и технические ресурсы, посвященные ремонту и эксплуатации данного транспортного средства.

Основные использованные материалы

Руководство по ремонту ГАЗ-3302 "Газель" - Официальное издание Горьковского автозавода (Разделы по двигателю ЗМЗ-402, топливной системе и электрооборудованию)
Каталог электросхем ГАЗель Бизнес 3302 - Стандартные цветные схемы монтажа (Издательство "Легион-Автодата")
Техническое описание двигателя ЗМЗ-402.10 - Заволжский моторный завод (Паспортные данные, характеристики, принцип работы)
Мануал по регулировке и ремонту карбюраторов К-151, К-131 - Производитель карбюраторов "ПЕКАР"
Практикум по диагностике неисправностей электросистем ГАЗель - Учебное пособие НТЦ "Автоэксперт"
Архив бюллетеней технических решений по ГАЗ-3302 - Сборник сервисных рекомендаций СТО ГАЗ
Атлас монтажных блоков и реле ГАЗель 1994-2010 гг. - Справочное издание "Автоконсул"
