Надежная гофра для электропроводки авто - ваш выбор защиты
Статья обновлена: 18.08.2025
Электропроводка – кровеносная система современного автомобиля, питающая критически важные узлы: от двигателя и фар до систем безопасности и комфорта.
Гофрированные трубки – обязательный элемент защиты проводов от агрессивных факторов: перепадов температур, вибрации, влаги, химических реагентов, истирания и механических повреждений.
Неправильный выбор гофры или её отсутствие ведет к обрывам, коротким замыканиям, выходу из строя дорогостоящего оборудования и риску возгорания.
Надежная защита проводки – не просто рекомендация, а необходимое условие безопасности и долговечности автомобиля.

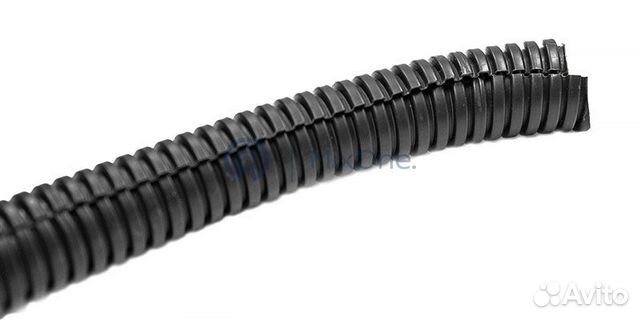

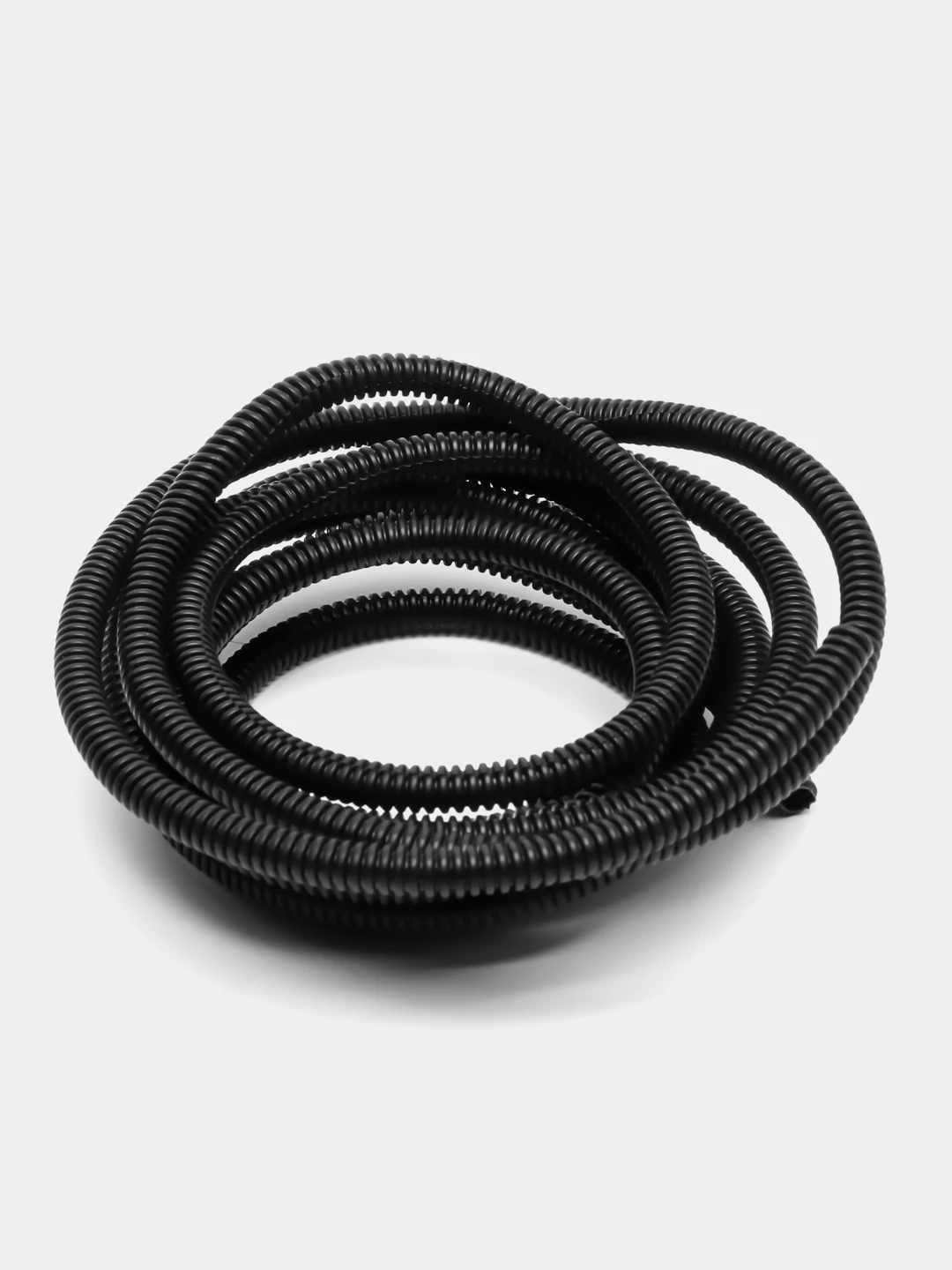

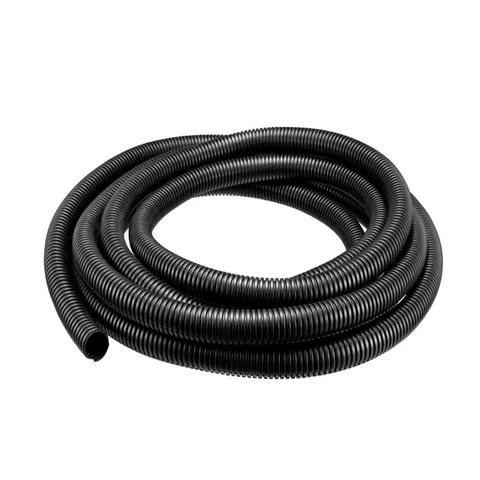

Виды автогофры: от нейлона до металлических оплеток
Материал изготовления напрямую влияет на защитные свойства, температурную стойкость и долговечность гофрированных рукавов. Автомобильная проводка подвергается вибрациям, воздействию топлива, масел и перепадам температур от -40°C до +120°C.
Производители предлагают решения для разных условий эксплуатации и уровней нагрузки. Рассмотрим ключевые варианты, их сильные и слабые стороны.
Классификация по материалу
| Тип гофры | Описание | Преимущества | Недостатки |
|---|---|---|---|
| Нейлоновая | Гибкие гладкие трубки из полиамида | Стойкость к химикатам, влаге, УФ-излучению; легкий монтаж | Ограниченная термостойкость (+120°C) |
| ПВХ | Жесткие ребристые рукава из поливинилхлорида | Низкая цена, электроизоляция, гибкость | Хрупкость на морозе, деформация при +70°C |
| Полипропиленовая | Термоупрочненные трубки с гофрированием | Устойчивость к кислотам, щелочам, температурам до +140°C | Сложность протяжки проводов |
| Металлорукав | Оплетка из нержавеющей стали или алюминия | Максимальная защита от пробоя, огня и механических повреждений | Высокая цена, большой вес, необходимость заземления |

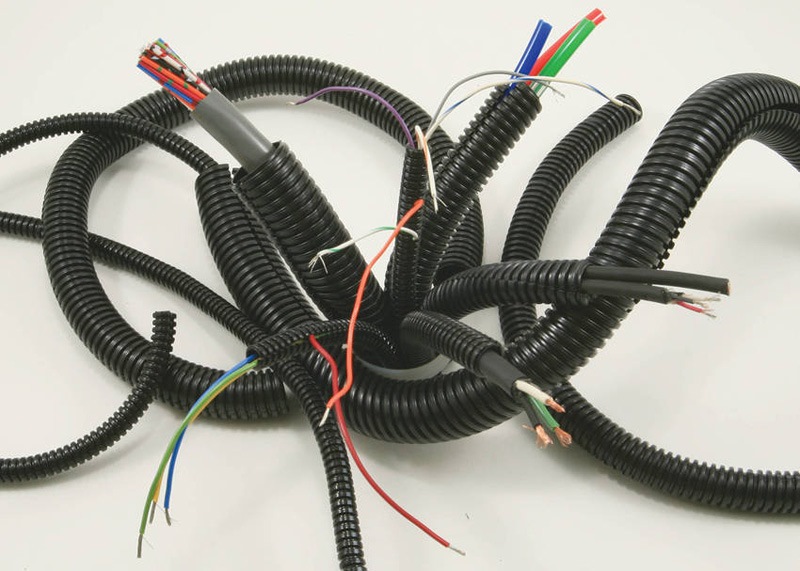

Как подобрать диаметр под конкретный пучок проводов
Правильный выбор диаметра гофры напрямую влияет на надежность защиты проводки и удобство монтажа. Слишком тесная гофра затруднит протягивание проводов и может их повредить, а излишне свободная не обеспечит должной фиксации и защиты от вибраций.
Ключевой параметр – суммарный диаметр пучка проводов, который необходимо защитить. Для расчета необходимо сложить диаметры всех отдельных проводов в пучке или измерить общий диаметр плотно стянутого пучка штангенциркулем или гибкой рулеткой.
Основные шаги подбора
1. Расчет минимального внутреннего диаметра гофры:
- Измерьте диаметр вашего пучка проводов (Dпучка).
- Умножьте Dпучка на коэффициент запаса 1.25 (или 25%).
- Формула: Dгофры min = Dпучка × 1.25
2. Учет гибкости и количества проводов:
- Для жестких гофр (ПВХ, PP) и/или пучков с большим количеством проводов (более 5-7) используйте коэффициент запаса 1.3 - 1.5 (30-50%).
- Для гибких гофр (ПА, ПЭ) и небольших пучков (2-4 провода) достаточно коэффициента 1.25.
3. Стандартные диаметры и соответствия:
| Суммарный Ø пучка проводов (мм) | Рекомендуемый внутр. Ø гофры (мм) |
|---|---|
| до 8 | 10 - 11 |
| 8 - 12 | 13 - 14 |
| 12 - 18 | 16 - 18 |
| 18 - 25 | 20 - 22 |
| 25 - 32 | 25 - 28 |
| 32 - 40 | 32 - 36 |
| 40 - 50 | 40 - 45 |
4. Проверка и практические советы:
- Всегда учитывайте запас! 25% минимум – это пространство для легкого протягивания, компенсации вибраций и возможного добавления проводов в будущем.
- Попробуйте вставить пучок в отрезок гофры выбранного диаметра. Он должен входить без чрезмерных усилий и занимать не более 75% внутреннего пространства.
- Обращайте внимание на внутренний диаметр (ID), указанный в маркировке гофры или техпаспорте. Внешний диаметр (OD) всегда больше.
- Для длинных или извилистых трасс выбирайте диаметр на шаг больше рассчитанного минимума.
Использование гофры недостаточного диаметра приведет к трудностям при монтаже, риску повреждения изоляции проводов о края гофры при вибрациях, перегреву из-за плохого теплоотвода и невозможности обслуживания или замены проводов. Правильно подобранный диаметр – залог долговечной и безопасной защиты автомобильной проводки.
Требуемый класс защиты: взгляд на IP-рейтинг
IP-рейтинг (Ingress Protection) – международный стандарт, определяющий степень защиты оболочки от проникновения твердых предметов и влаги. Для автомобильной гофры этот показатель критичен, так как проводка постоянно подвергается воздействию грязи, песка, брызг воды и химических реагентов.
Маркировка состоит из двух цифр: первая обозначает защиту от твердых частиц (шкала 0-6), вторая – от влаги (шкала 0-8). Например, IP54 указывает на пылезащищенность и устойчивость к брызгам воды. Автомобильная проводка требует минимум IP55, но оптимальным считается IP67/IP68 в зонах прямого контакта с агрессивной средой.
Ключевые требования к гофре
- Защита от абразивов: Первая цифра IP ≥5 (пылезащита) обязательна для предотвращения засорения трубки песком и мелким гравием.
- Гидроизоляция: Вторая цифра IP ≥5 (струи воды) для моторного отсека, ≥7 (погружение) для колесных арок и днища.
- Температурная стойкость: Материал должен сохранять целостность IP-барьера при -40°C до +125°C.
| IP-код | Защита от твердых тел | Защита от влаги | Применение в авто |
|---|---|---|---|
| IP54 | Пылезащищенный | Брызги воды | Салон, багажник |
| IP67 | Пыленепроницаемый | Погружение до 1м | Днище, колесные арки |
| IP68 | Пыленепроницаемый | Погружение >1м | Электромобили (батареи) |
Несоответствие IP-класса условиям эксплуатации ведет к окислению контактов, коротким замыканиям и отказам систем. Для критичных узлов (ЭБУ, датчики ABS) выбирайте гофру с двукратным запасом по рейтингу относительно нормативных требований.
Правила монтажа гофры в скрытых полостях кузова
При прокладке гофры в труднодоступных зонах кузова критически важно соблюдать технологию монтажа для предотвращения повреждения кабелей и обеспечения долговечности защиты. Неправильная установка сводит на нет все преимущества материала, создавая риски коротких замыканий и обрывов электропроводки.
Основное внимание уделяется правильной фиксации трасс, защите от вибраций и исключению контакта с острыми кромками металла. Особую сложность представляют участки возле подвижных элементов (петель дверей, амортизаторов) и зоны с повышенной влажностью (пороги, колесные арки).
Ключевые требования к установке
Обязательные условия для безопасной прокладки:
- Сечение гофры должно превышать суммарный диаметр проводов на 40-50% для свободной укладки и вентиляции
- Фиксация хомутами через каждые 25-30 см с демпфирующими прокладками в точках крепления
- Заглушение открытых концов термоусадочными трубками для предотвращения попадания влаги и грязи
Запрещенные действия при монтаже:
- Перегибы гофры под острым углом (менее 90°)
- Крепление к подвижным элементам кузова без компенсационной петли
- Прокладка вблизи выхлопной системы без термостойкой изоляции
Особое внимание требуется при пересечении сварных швов и технологических отверстий:
| Участок кузова | Способ защиты | Материал |
|---|---|---|
| Сварные стыки | Кожухи из АБС-пластика | Толщина от 2 мм |
| Кромки отверстий | Резиновые втулки | Маслобензостойкая резина |
| Зоны трения | Двойной слой гофры | Износостойкий PA6 |
После завершения монтажа обязательно проверьте отсутствие натяжения проводки при полном ходе подвески и открытии дверей/капота. Визуально убедитесь в сохранении зазора 15-20 мм между гофрой и нагревающимися элементами двигателя.
Распространенные ошибки при установке и их последствия
Неправильный подбор диаметра гофры – частая ошибка. Слишком тесная гофра сдавливает провода, нарушая теплоотвод, а излишне свободная не обеспечивает защиту от вибрации и механических повреждений.
Игнорирование фиксации гофрированного рукава приводит к его провисанию и трению о металлические детали кузова. Это вызывает истирание оболочки, оголение проводки и риск короткого замыкания при движении по неровным дорогам.
Критические монтажные недочеты
| Ошибка | Последствие |
|---|---|
| Использование неавтомобильной гофры | Разрушение материала от контакта с маслом, топливом или экстремальных температур (-40°C...+125°C) |
| Неровная обрезка краев | Острые кромки повреждают изоляцию проводов при вибрации |
| Отсутствие герметизации вводов | Проникновение влаги в трассу, окисление контактов и коррозия токоведущих жил |
Несоблюдение радиуса изгиба (менее 4 диаметров гофры) создает точки перенапряжения. Это ведет к:
- Деформации и растрескиванию защитной оболочки
- Заломам внутренних проводов
- Обрыву цепи в экстремальных условиях
Комбинация нескольких ошибок многократно увеличивает риски. Например, незафиксированная гофра с острыми кромками гарантированно перетрет проводку за 5-10 тыс. км пробега, требуя сложного ремонта с полной заменой трассы.
