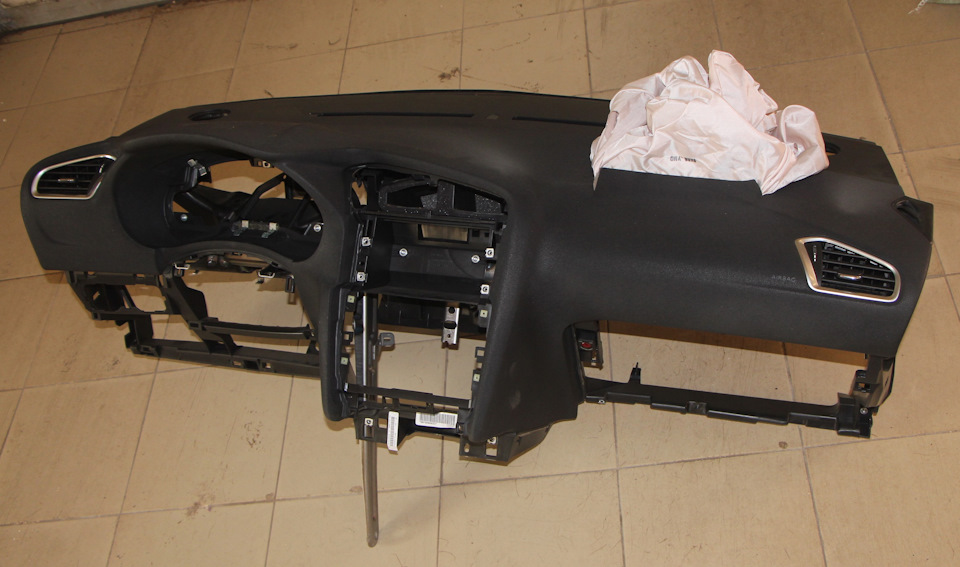

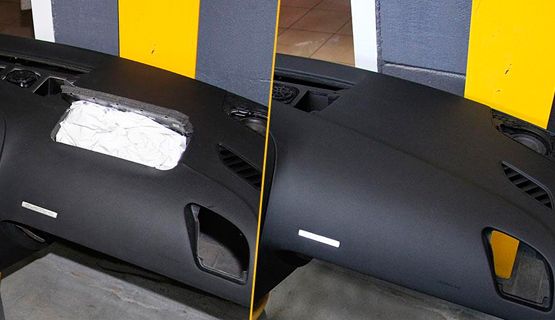

Этапы ремонта торпеды автомобиля после срабатывания подушки безопасности

Статья обновлена: 18.08.2025

Срабатывание подушки безопасности в салоне автомобиля неизбежно повреждает элементы торпедо. Восстановление требует точного соблюдения технологий и замены критичных компонентов системы безопасности.

Процесс включает диагностику скрытых дефектов, замену пиропатронов и датчиков, ремонт каркаса и восстановление облицовочных панелей. Каждая операция влияет на надежность работы системы при возможных будущих инцидентах.

Ниже представлен перечень обязательных работ для гарантии корректного функционирования подушек безопасности и сохранения целостности конструкции торпедо после ДТП.

Отсоединение клемм аккумулятора перед началом работ

Отключение аккумуляторной батареи является обязательной процедурой перед любыми манипуляциями с элементами пассивной безопасности. Это предотвращает случайное срабатывание пиропатронов подушек безопасности или преднатяжителей ремней во время ремонта.

Напряжение в системе SRS сохраняется в течение 10-30 минут после выключения зажигания из-за встроенных конденсаторов. Преждевременное начало работ может привести к травмам и повреждению компонентов.

Последовательность действий

1. Заглушите двигатель и извлеките ключ из замка зажигания
2. Откройте капот и зафиксируйте его на упоре
3. Наденьте диэлектрические перчатки
4. Ослабьте гайку крепления отрицательной клеммы (-) гаечным ключом
5. Снимите клемму с токовывода и изолируйте её
6. Повторите операцию с положительной клеммой (+)
7. Убедитесь в отсутствии контакта клемм с выводами АКБ

При работе с гибридными и электромобилями дополнительно отключайте сервисную высоковольтную вилку согласно руководству производителя. Всегда сверяйтесь с электрической схемой конкретной модели в сервисной документации.

Демонтаж крышки сработавшей подушки безопасности

Данная операция требует повышенного внимания к сохранности элементов торпедо и чёткого соблюдения последовательности действий. Неправильный демонтаж может привести к повреждению креплений, замков или проводки, что усложнит последующую сборку и увеличит стоимость ремонта.

Перед началом работ убедитесь в отключении аккумулятора (минусовая клемма) и выждите не менее 15 минут для разряда конденсаторов системы SRS. Подготовьте пластиковые монтажные лопатки, набор Torx/шестигранных ключей, крестовую отвёртку и защитные перчатки для предотвращения царапин на пластике.

Последовательность операций

1. Определите тип крепления крышки:
   • Визуальный осмотр на наличие видимых клипс или винтов
   • Проверка по схеме конкретной модели авто в сервисной документации
2. Извлечение крепёжных элементов:

   Тип крепежа	Инструмент	Особенности
   Пластиковые клипсы	Монтажная лопатка	Поддевать через тканевую прокладку
   Винты Torx (T10-T20)	Биты с ограничителем	Хранить в магнитном кейсе
   Комбинированные замки	Лопатка + фигурная отвёртка	Отжимать одновременно 2 точки

3. Отсоединение разъёмов:
   • Фиксаторы жёлтого цвета отжимаются плоской отвёрткой
   • Проводку отвести в сторону от рабочей зоны
4. Извлечение крышки:
   • Движение строго по траектории установки (обычно "на себя + вверх")
   • Контроль натяжения подключенных шлейфов подсветки
5. Фиксация положения пиропатрона:
   • Пометить ориентацию разъёма на корпусе модуля
   • Сфотографировать схему подключения перед отключением

Важно: сработавший модуль не содержит пиротехнического заряда, но сохраняет острые кромки металлического корпуса. Все демонтированные детали складывать в отдельный контейнер для последующей диагностики на предмет скрытых повреждений.

Удаление косметических накладок рулевой колонки

Отключите клемму массы аккумулятора и выждите 10-15 минут для обесточивания системы безопасности. Уберите коврики водителя и подготовьте зону для мелких крепежных элементов.

Определите тип крепления накладок (защелки, винты, комбинированное). Снимите пластмассовые декоративные заглушки с крепежных точек при их наличии.

Последовательность демонтажа

1. Нижняя секция:
   • Открутите винты крепления под рулем (часто Torx T20-T25)
   • Аккуратно подденьте защелки по периметру плоской пластиковой лопаткой
2. Верхняя секция:
   • Снимите регулировочный рычаг рулевой колонки (если мешает)
   • Выкрутите винты над рулевым колесом, скрытые под резиновыми заглушками
   • Расцепите боковые защелки движением от себя и вниз
3. Датчики и разъемы:
   • Отсоедините разъемы кнопок на руле (гудок, круиз-контроль)
   • Пометьте провода маркером при наличии нескольких идентичных штекеров

Тип крепления	Инструмент	Особенности
Винты Torx	Биты T20-T30	Часто скрыты под декоративными заглушками
Пластиковые защелки	Монтажная лопатка	Требует равномерного поддева по контуру
Фиксаторы типа "грибок"	Плоская отвертка	Вынимаются поворотом на 90° перед вытягиванием

Складывайте снятые панели на мягкую поверхность лицевой стороной вверх. Проверьте целостность защелок перед установкой обратно.

Снятие элементов управления обогревом/вентиляцией

Отсоедините клеммы аккумулятора для обесточивания системы и предотвращения случайного срабатывания компонентов. Дождитесь отключения резервных источников питания (обычно 10-15 минут), ориентируясь на рекомендации производителя.

Снимите декоративные накладки и панели, закрывающие блок управления климатом. Аккуратно подденьте пластиковыми монтажными лопатками клипсы и крепления, избегая царапин на поверхностях. Отложите демонтированные элементы в защищенное место.

Демонтаж блока управления

1. Отключите электрические разъемы:
   • Нажмите фиксаторы коннекторов
   • Плавно вытяните жгуты без рывков
   • Пометьте разъемы при сложной конфигурации
2. Выкрутите крепежные винты:

   Тип крепежа	Инструмент	Кол-во
   Torx T10	Шестигранник	4 шт
   Фиксаторы-защелки	Плоская отвертка	2 шт

3. Извлеките блок управления:
   • Потядите модуль на себя равномерно
   • Контролируйте положение тросов привода заслонок
   • При наличии вакуумных трубок – отсоедините последними

Осмотрите посадочное место на предмет повреждений от срабатывания подушки. Проверьте целостность фиксаторов и крепежных ушек на демонтированном блоке. Упакуйте компонент в антистатический пакет для передачи на диагностику или замену.

Извлечение аудиосистемы и климатического блока

Отключение питания автомобиля является первоочередной мерой для исключения короткого замыкания и повреждения электронных компонентов. Снимается клемма с отрицательного вывода аккумуляторной батареи и обеспечивается ее надежная фиксация в отведенном положении, предотвращающая случайный контакт.

Демонтаж декоративных накладок и элементов отделки вокруг мультимедийной системы и климат-контроля выполняется при помощи пластиковых монтажных лопаток для предотвращения повреждения поверхностей. Тщательно отсоединяются все крепежные элементы (винты, защелки), скрытые под панелями, с обязательной фиксацией местоположения каждого компонента для последующей сборки.

Последовательность операций

1. Извлечение аудиосистемы:
   • Отсоединение разъемов электропитания, антенного кабеля и интерфейсных жгутов (AUX, USB) с нажатием фиксаторов.
   • Выкручивание крепежных болтов/винтов, расположенных в технологических нишах или под съемными заглушками.
   • Аккуратное извлечение магнитолы из посадочного места с поддержкой снизу для исключения деформации элементов торпедо.
2. Демонтаж климатического блока:
   • Отсоединение тросов привода заслонок или электрических коннекторов управления (маркировка разъемов обязательна).
   • Снятие крепежных элементов, включая винты, расположенные за органами управления температурой и обдувом.
   • Отсоединение патрубков системы подачи воздуха с проверкой целостности уплотнителей.
   • Извлечение блока строго по направляющим без приложения боковых усилий во избежание поломки креплений.

Все демонтированные узлы размещаются на чистой поверхности вдали от зоны проведения работ для защиты от механических повреждений и загрязнений. Проверяется целостность разъемов, фиксаторов и мест крепления перед передачей компонентов на диагностику или установку после ремонта панели приборов.

Демонтаж комбинации приборов и защитного кожуха

Отключите аккумуляторную батарею и выждите 15 минут перед началом работ. Снимите нижние декоративные накладки рулевой колонки и боковые элементы торпедо, обеспечивая доступ к крепежным элементам комбинации приборов. Проверьте наличие скрытых винтов под заглушками.

Отсоедините разъемы электронных систем (прикуриватель, кнопки управления, диагностический порт), расположенные в зоне демонтажа. Ослабьте крепления рулевой колонки для увеличения рабочего пространства. Подготовьте контейнеры для мелких крепежных деталей во избежание потерь.

Последовательность операций:

1. Снятие комбинации приборов:
   • Открутите верхние крепежные винты через технологические отверстия в торпедо
   • Отожмите фиксаторы нижних защелок пластиковой монтажной лопаткой
   • Извлеките блок, удерживая его двумя руками для равномерного усилия
   • Отсоедините все электрические разъемы с обязательной фиксацией положения ключей
2. Демонтаж защитного кожуха:
   • Выкрутите саморезы по периметру кожуха (обычно 6-8 шт.)
   • Снимите крепления в зоне центрального воздуховода
   • Отсоедините разъемы подсветки и датчиков на внутренней поверхности
   • Аккуратно выведите кожух из зацепления с направляющими элементами кузова

Фиксация жгута электропроводки перед разборкой

Перед началом демонтажа элементов торпедо для доступа к сработавшей подушке безопасности и модулю SRS, критически важно надежно зафиксировать жгут электропроводки. Неподвижность жгута предотвращает его случайное повреждение, натяжение или перегиб проводов во время работ, что может привести к обрыву контактов или короткому замыканию.

Некорректное положение или перемещение жгута усложняет последующую сборку и увеличивает риск ошибок при подключении разъемов. Фиксация также позволяет четко определить и запомнить исходное положение жгута и точек его крепления для точного восстановления после ремонта.

Методы и этапы фиксации

Основные методы закрепления жгута включают:

• Использование пластиковых стяжек (хомутов): Обвяжите жгут стяжками и прикрепите их к неподвижным элементам кузова (например, кронштейнам рулевой колонки, стальным балкам каркаса) в местах, не мешающих разборке.
• Применение крючков или проволоки: Аккуратно подвесьте жгут на предварительно установленные крючки или изогнутую проволоку, зацепленные за прочные неподвижные точки.
• Фиксация на временных опорах: Уложите жгут на устойчивую подставку, ящик или другой элемент, исключающий его провисание или контакт с зоной работ.

Обязательные действия перед фиксацией:

1. Фотографирование: Сделайте несколько детальных фотографий исходного положения жгута, всех точек его крепления к торпедо и кузову, а также трассировки (пути прокладки). Особое внимание уделите расположению разъемов относительно элементов торпедо и друг друга.
2. Маркировка разъемов: Пометьте все разъемы, подключенные к жгуту, снимаемым с торпедо (например, к модулю SRS, датчикам, блоку управления печкой, магнитоле). Используйте малярный скотч с надписями, бирки или цветные метки. Каждый разъем и его ответную часть на жгуте должны иметь одинаковую метку!
3. Идентификация крепежа: Осмотрите и определите все типы креплений, удерживающих жгут на торпедо и кузове (клипсы, скобы, пластиковые фиксаторы).

Тип крепления жгута	Особенности работы	Рекомендации
Пластиковые клипсы/фиксаторы (в отверстиях)	Часто требуют аккуратного поддевания отверткой или специнструментом. Хрупкие!	Не прилагать чрезмерных усилий. Складывать снятые клипсы в контейнер по типам.
Пластиковые скобы (охватывающие трубку/жгут)	Имеют язычок для отстегивания. Могут быть одноразовыми.	Отжимать язычок аккуратно. Запастись новыми скобами на замену сломанным.
Винтовые хомуты	Крепятся винтом/болтом к кузову.	Открутить винт, сохранить хомут и крепеж вместе.
Липучки (реже)	Самоклеящаяся основа на торпедо.	Аккуратно отклеить, стараясь не порвать. Возможно, потребуется замена.

После фиксации жгута убедитесь, что он надежно закреплен, не натянут, не перекручен и не мешает доступу к крепежным элементам торпедо, которые предстоит откручивать. Фиксация должна гарантировать полную неподвижность жгута на протяжении всего процесса разборки.

Отсоединение разъемов от поврежденных компонентов

После демонтажа торпедо и визуального осмотра зоны срабатывания подушек безопасности приступают к аккуратному отсоединению электрических разъемов от поврежденных компонентов. Данная операция требует повышенного внимания к деталям и соблюдения мер предосторожности для исключения случайного срабатывания неповрежденных систем.

Необходимо последовательно идентифицировать все разъемы, связанные с пиропатронами подушек безопасности, датчиками удара, ремнями безопасности с преднатяжителями и блоком управления SRS. Каждый коннектор маркируется или фотографируется перед отсоединением для последующей корректной сборки.

Ключевые этапы операции

1. Обесточивание системы: Отключение минусовой клеммы АКБ и выжидание 15-20 минут для разрядки конденсаторов модуля подушек безопасности.
2. Идентификация компонентов: Определение разъемов следующих узлов:
   • Модуль водительской подушки безопасности (рулевое колесо)
   • Пассажирская подушка безопасности (торпедо)
   • Пиропатроны преднатяжителей ремней безопасности
   • Боковые подушки/шторки (при наличии в торпедо)
   • Датчики удара в передней части салона
3. Отсоединение с фиксаторами: Нажатие на пластиковые фиксаторы каждого разъема без применения силы. Использование специального инструмента для разблокировки замков при необходимости.
4. Изоляция контактов: Обмотка оголенных клемм изолентой для предотвращения случайного замыкания после демонтажа.
5. Фиксация проводки: Крепление отсоединенных жгутов стяжками во избежание провисания и повреждения о острые кромки.

Тип компонента	Особенности отсоединения
Пиропатроны подушек	Желтые разъемы с двойной фиксацией, требуют одновременного нажатия двух стопоров
Датчики удара	Часто расположены под центральной консолью, чувствительны к ударам при демонтаже
Ремни с преднатяжителями	Красные разъемы с металлическим фиксатором, обязательная блокировка язычка перед отсоединением

Выкручивание фиксирующих панель торпедо винтов и клипс

Перед демонтажем панели торпедо тщательно идентифицируйте все крепежные элементы. Используйте автомобильную документацию или электронные каталоги для точного определения местоположения скрытых клипс и винтов, учитывая специфику модели.

Подготовьте необходимые инструменты: набор отверток (крестовых, плоских, Torx), съемник клипс, магнитный держатель для винтов и контейнер для сортировки крепежа. Убедитесь в отсутствии напряжения бортовой сети, отсоединив клемму АКБ.

Последовательность операций

1. Демонтаж декоративных заглушек:
   • Снимите пластиковые крышки, скрывающие винты в зоне перчаточного ящика и центрального воздуховода
   • Используйте пластиковый лопатк для предотвращения царапин
2. Откручивание винтов:
   • Извлеките видимые винты крестового типа размером M5-M6
   • Особое внимание уделите крепежу под рулевой колонкой
   • Проверьте наличие винтов за крышкой OBD-II разъема
3. Работа с пружинными клипсами:
   • Зафиксируйте центральный штырь клипсы съемником
   • Аккуратно вытяните корпус клипсы без перекоса
   • Важно: Не прилагать усилий более 50 Н – риск сломать посадочное гнездо
4. Извлечение фиксаторов сложного типа:
   • Для клипс-«грибков»: нажмите центральную кнопку до щелчка
   • Трехлепестковые фиксаторы: подденьте одновременно три точки по периметру

Тип крепежа	Инструмент	Особенности демонтажа
Саморезы с потайной головкой	PH2 отвертка	Контролировать усилие – резьба в пластике
Клипсы push-in	Универсальный съемник	Извлекать строго перпендикулярно панели
Фиксаторы типа «ёжик»	Плоскогубцы с нейлоновыми насадками	Требуют проворота на 90° перед вытягиванием

Все извлеченные крепежные элементы сортируйте по типам и зонам установки. Поврежденные клипсы подлежат замене – использование деформированных фиксаторов при сборке приведет к вибрациям панели. Перед снятием торпедо убедитесь в отсоединении электроразъемов датчиков и подсветки.

Оценка целостности крепежных скоб торпедо

Визуально исследуйте каждую скобу на предмет деформаций: изгибов, трещин или разрывов в металле. Особое внимание уделите зонам крепления к кузову и точкам соединения с пластиковым каркасом торпедо. Проверьте отсутствие следов коррозии или ослабления сварных швов.

Приложите усилие к ключевым узлам крепления с помощью монтажной лопатки для выявления скрытых повреждений или люфтов. Подтвердите сохранение геометрии посадочных отверстий и отсутствие смещения относительно ответных элементов кузова. Зафиксируйте все отклонения от заводской конфигурации.

Критерии браковки крепежных элементов

• Трещины длиной свыше 5 мм в зонах нагрузки
• Пластическая деформация (остаточный изгиб после снятия нагрузки)
• Отрыв крепежных "ушков" или разрыв сварных точек
• Коррозия, снижающая сечение металла на 30% и более

Тип повреждения	Допустимый предел	Требуемое действие
Деформация посадочных плоскостей	Перекос ≤ 2 мм	Правка с контролем геометрии
Смещение крепежных отверстий	≤ 1.5 мм от номинала	Расточка/замена скобы
Микротрещины	Длина ≤ 3 мм	Зачистка + усиление сваркой

Важно: Скобы с необратимыми повреждениями подлежат замене. Установка деформированных элементов вызовет вибрации, нарушит соосность креплений и приведет к преждевременному разрушению пластиковых клипс торпедо. При сомнениях в целостности сравните геометрию с эталонной скобой с противоположной стороны.

Удаление разрушенных пластиковых элементов

Поврежденные фрагменты торпеды подлежат демонтажу перед установкой новых деталей. Требуется методичное удаление всех элементов, деформированных или разрушенных при срабатывании подушки безопасности. Особое внимание уделяется участкам креплений и зонам вокруг модуля подушки.

Предварительно отсоединяются электроразъемы датчиков, систем вентиляции и управления, расположенные на демонтируемых компонентах. Фиксируются точки крепления и взаимное расположение соседних узлов для последующей корректной сборки.

Порядок демонтажа

1. Декоративные накладки:
   • Снятие пластиковых заглушек и крышек крепежных элементов
   • Аккуратное поддевание клипс крепления тонкой монтажкой
2. Основные секции:
   • Последовательное откручивание винтов/болтов крепления каркаса
   • Расфиксация защелок по периметру центральной консоли
   • Демонтаж разрушенных воздуховодов системы обдува
3. Зона подушки безопасности:
   • Извлечение фрагментов с креплений модуля SRS
   • Удаление пластиковых направляющих и дефлекторов
   • Контроль целостности монтажной площадки подушки

Обломки удаляются поэтапно, начиная с крупных фрагментов. Мелкие частицы извлекаются пинцетом или промышленным пылесосом для исключения попадания в механизмы. Проверяется отсутствие скрытых повреждений на металлическом каркасе и смежных узлах.

Очистка зоны установки от осколков и фрагментов

Полная очистка зоны монтажа подушки безопасности является критически важным этапом перед установкой новых компонентов. Оставшиеся фрагменты пластика, металла или стекла могут нарушить герметичность креплений, повредить проводку или помешать корректному срабатыванию восстановленной системы безопасности. Некачественная уборка приводит к дребезжанию панелей и преждевременному износу элементов торпеды.

Процесс требует тщательной визуальной проверки всех полостей, крепежных отверстий и технологических пазов с использованием яркого освещения. Особое внимание уделяется зонам вокруг кронштейнов крепления подушки, вентиляционных дефлекторов и мест прокладки жгутов проводов. Рекомендуется применять пневматический пистолет для продувки труднодоступных участков.

Технология выполнения работ

Основные этапы очистки включают последовательное удаление различных типов загрязнений:

1. Механическая уборка крупных фрагментов: ручной сбор осколков пластика и стекла пинцетом или щеткой с жестким ворсом.
2. Обработка клеевых остатков: применение специализированных очистителей для удаления следов монтажной пены и клея с металлического каркаса.
3. Финишная очистка поверхностей: обезжиривание контактных зон изопропиловым спиртом для обеспечения адгезии новых компонентов.

Обязательные инструменты и материалы:

Инструмент	Назначение
Промышленный пылесос	Удаление пыли из вентиляционных каналов
Магнитный поддон	Сбор металлической стружки
Скотч-брайт	Зачистка окислов на крепежных площадках

Важно: после очистки проводится контрольная проверка с помощью зеркала на гибкой штанге для выявления скрытых осколков в глубоких нишах. Все работы выполняются в защитных перчатках во избежание травм острыми кромками.

Ликвидация дефектов каркаса металлическим ремонтом

После демонтажа старой подушки безопасности и диагностики каркаса торпедо (панели приборов) выявляются деформации, трещины или разрывы металлических креплений, кронштейнов и силовых элементов. Эти повреждения возникли из-за ударного воздействия при срабатывании системы SRS и требуют восстановления геометрии и прочности конструкции.

Металлический ремонт включает последовательные операции по правке, сварке и усилению повреждённых зон. Обязательно демонтируются мешающие компоненты (блоки управления, воздуховоды, электрожгуты), а соседние пластиковые детали защищаются от термического воздействия. Работы ведутся с соблюдением регламентов производителя по допускам на деформацию и применению материалов.

Основные этапы восстановления каркаса

1. Правка деформированных участков:
   • Использование гидравлических рихтовочных станков или специнструмента для возврата элементов в штатное положение.
   • Контроль геометрии по контрольным точкам кузова и технологическим отверстиям шаблонами.
2. Устранение трещин и разрывов:
   • Зачистка повреждений до основного металла (болгаркой, абразивом).
   • Сварка аргоном (MIG/MAG) для минимизации коробления:
     • Прогрев зоны сварки горелкой для снятия напряжений.
     • Нанесение коротких прерывистых швов с охлаждением.
3. Усиление критических узлов:
   • Установка армирующих накладок из стали аналогичной толщины в зонах крепления подушек безопасности или кронштейнов руля.
   • Фиксация накладок точечной сваркой или болтами (при невозможности сварки).

Контроль качества работ	Инструменты/Материалы
Визуальный осмотр швов на отсутствие пор и непроваров	Сварочный аппарат TIG, стальная проволока
Проверка геометрии 3D-сканерами или механическими шаблонами	Гидравлические домкраты, споттеры
Тест на вибрационную устойчивость (имитация нагрузки)	Грунтовка по металлу, антикоррозийные составы

Важно! После ремонта каркас покрывается антикоррозийным грунтом, даже если повреждения были локальными. Запрещено использовать полимерные шпатлёвки или стекловолокно для устранения дефектов силовых элементов – это снижает прочность и недопустимо по техрегламентам безопасности.

Проверка системы вентиляции на предмет повреждений

После срабатывания подушки безопасности в районе торпеды необходимо тщательно проверить целостность воздуховодов и дефлекторов системы вентиляции. Ударная волна и развертывание подушки часто повреждают пластиковые каналы, направляющие воздушные потоки в салон.

Осмотрите все доступные элементы системы, включая центральные, боковые и ветровые дефлекторы, а также места их соединения с основными воздуховодами. Обратите особое внимание на трещины, сколы и деформации пластика, которые могут нарушить герметичность и функциональность вентиляции.

Ключевые этапы проверки

Визуальный осмотр компонентов:

• Центральные воздуховоды под торпедой и за блоком управления климатом
• Боковые каналы в торцах панели (у стоек А-колонн)
• Дефлекторы обдува лобового стекла и ног передних пассажиров
• Соединительные муфты и резиновые уплотнители между секциями

Тестирование функциональности:

1. Включите вентилятор печки на минимальные обороты
2. Последовательно переключайте режимы подачи воздуха (ноги/лицо/лобовое стекло)
3. Проверьте равномерность потока из всех дефлекторов рукой
4. Убедитесь в отсутствии посторонних шумов (свист, дребезжание)

Особое внимание уделите герметичности системы: утечки воздуха в районе повреждений снижают эффективность обогрева и кондиционирования. Используйте дымогенератор для точного определения мест разгерметизации при сложных случаях.

Тип повреждения	Последствия	Метод устранения
Трещины воздуховодов	Утечка воздушного потока	Замена секции или герметизация термопластом
Деформация креплений	Дребезжание при вибрации	Восстановление геометрии или замена кронштейнов
Отсоединение патрубков	Полное прекращение подачи воздуха в зону	Переустановка с заменой фиксаторов

Монтаж новых кронштейнов крепления торпедо

Замена кронштейнов необходима при их деформации от удара, коррозии, или если производитель требует установки новых элементов после срабатывания подушек безопасности. Несоответствие геометрии старых кронштейнов может привести к перекосу торпедо и некорректной работе систем.

Перед установкой убедитесь в совместимости новых кронштейнов с моделью автомобиля и типом торпедо. Проверьте целостность резьбовых отверстий в кузове, при необходимости восстановите метчиком или установите резьбовые вставки.

Последовательность установки

1. Подготовка крепежных зон
   • Очистите площадки на кузове от грязи, остатков герметика и коррозии
   • Обезжирьте поверхности антисиликоном
2. Фиксация кронштейнов
   • Приложите кронштейны к посадочным местам без затяжки
   • Проверьте совпадение всех монтажных отверстий с кузовными
3. Крепление элементов
   • Используйте только новый штатный крепеж из ремкомплекта
   • Затягивайте болты крест-накрест с моментом 18-22 Н·м
   • Контролируйте отсутствие перекосов уровнемером

После монтажа проверьте жесткость конструкции: приложите усилие 5-7 кг к разным точкам торпедо. Люфт или скрип указывают на необходимость коррекции затяжки. Убедитесь, что кронштейны не перекрывают доступ к жгутам проводки и элементам системы вентиляции.

Установка восстановленного или оригинального узла торпедо

Перед началом установки нового узла торпедо, независимо от его происхождения, критически важно выполнить несколько подготовительных шагов. Убедитесь, что все компоненты системы пассивной безопасности, требующие замены (подушка безопасности водителя, пиропатроны преднатяжителей ремней, при необходимости датчики удара), уже установлены и правильно подключены. Проверьте целостность и правильность прокладки жгутов проводки в зоне установки торпедо, отсутствие перегибов и повреждений изоляции.

Очистите посадочные места на кузове автомобиля от пыли, грязи и возможных остатков клея или крепежа. Тщательно сверьте устанавливаемый узел торпедо (оригинальный или восстановленный) с демонтированным старым по геометрии, расположению всех монтажных точек, технологических отверстий под органы управления, вентиляционные дефлекторы, экран приборной панели и центральную консоль. Любое несоответствие может привести к невозможности корректной установки или проблемам в дальнейшей эксплуатации.

Выбор и подготовка узла торпедо

Принципиальное решение заключается в выборе между оригинальным новым узлом (OEM) или восстановленным (рестайлингованным). Каждый вариант имеет свои особенности:

Оригинальный (OEM)	Восстановленный (Рестайлингованный)
Новая деталь от производителя автомобиля.	Бывшая в употреблении торпеда, прошедшая профессиональный ремонт (замена обшивки, каркаса при необходимости, восстановление крепежных элементов).
Гарантированное соответствие всем заводским спецификациям по форме, материалу, цвету и геометрии.	Требует тщательной визуальной проверки качества ремонта: ровность швов обшивки, совпадение оттенка кожи/пластика с остальным салоном, отсутствие следов клея, целостность всех креплений и посадочных мест.
Высокая стоимость.	Значительно более доступная цена по сравнению с новым оригиналом.
Не требует дополнительной проверки состояния.	Обязательна проверка каркаса на отсутствие скрытых трещин или деформаций. Особое внимание к местам крепления пиропатрона подушки безопасности водителя – они должны быть абсолютно целыми и соответствовать новому пиропатрону.

Независимо от выбора, перед установкой на узел торпедо должны быть заранее установлены все необходимые компоненты, доступ к которым будет затруднен после монтажа:

1. Пиропатрон подушки безопасности водителя (строго новый).
2. Дефлекторы системы вентиляции и обогрева.
3. Кронштейны и крепежные элементы для аудиосистемы, блоков управления климатом (если они крепятся непосредственно к торпедо).
4. Жгуты проводки, проложенные по своим каналам и закрепленные стяжками.
5. Все необходимые датчики (например, датчик освещенности), если их место установки – торпедо.

Процесс непосредственной установки узла торпедо включает следующие ключевые этапы:

1. Правильное позиционирование: Аккуратно поднимите и подведите узел торпедо к месту установки, избегая ударов и перекосов. Убедитесь, что все жгуты проводки и трубки системы отопления/кондиционирования правильно проходят через соответствующие технологические отверстия в кузове и не пережаты.
2. Предварительная фиксация: Начните закручивать основные крепежные болты/винты (обычно расположены в районе тоннеля, центральной стойки и по бокам) без полной затяжки. Это позволит точно выровнять узел относительно кузова, приборной панели и лобового стекла.
3. Выравнивание и окончательная затяжка: Добейтесь равномерных зазоров между торпедо, приборной панелью, центральной консолью, боковыми панелями салона и лобовым стеклом. Только после точного выравнивания произведите окончательную затяжку всех крепежных элементов с моментом, указанным производителем автомобиля. Перетяжка может повредить пластиковые элементы или резьбовые втулки.
4. Подключение коммуникаций: Подключите все электрические разъемы:
   • Разъем пиропатрона подушки безопасности водителя (крайне важно: только при отсоединенном АКБ!).
   • Разъемы приборной панели (комбинации приборов).
   • Разъемы системы климат-контроля/отопления.
   • Разъемы аудиосистемы, кнопок на руле (если применимо).
   • Разъемы всех установленных ранее датчиков.
   Каждый разъем должен встать на свое место до характерного щелчка фиксатора. Убедитесь, что фиксаторы надежно защелкнулись.
5. Монтаж декоративных элементов и органов управления: Установите на свои места лицевые панели вентиляционных дефлекторов, экран приборной панели, центральную консоль, рулевое колесо (с новой подушкой безопасности, если она там расположена), кожух рулевой колонки.

После завершения монтажа выполните обязательные проверки:

• Визуально проконтролируйте равномерность всех зазоров и стыков.
• Проверьте работу всех органов управления на торпедо (переключатели света, поворотов, дворцов, кнопки), аудиосистемы.
• Проверьте работу системы вентиляции и отопления на всех режимах и скорость вентилятора.
• Убедитесь в корректной работе приборной панели (нет ошибок, все индикаторы гаснут после запуска).
• При наличии систем помощи водителю (ADAS), чьи датчики могли быть затронуты (например, камера в районе зеркала заднего вида), обязательно выполните их калибровку согласно регламенту производителя.
• Считайте коды ошибок диагностическим сканером и убедитесь в отсутствии ошибок, связанных с системой пассивной безопасности (SRS/Airbag) и установленными компонентами.

Прокладка электропроводки в штатные каналы

После замены подушек безопасности и пиропатронов обязательна аккуратная укладка новой проводки в предусмотренные заводом каналы торпеды. Несоблюдение трассировки проводов создает риски перетирания изоляции, короткого замыкания и некорректной работы SRS. Используйте только оригинальные жгуты или сертифицированные аналоги с идентичными сечениями жил и цветовой маркировкой.

Перед установкой убедитесь в отсутствии острых кромок внутри каналов, остатков пластика после демонтажа старой торпеды или крепежных элементов. Каждый провод должен лежать свободно, без натяжения – резерв длины у разъемов обязателен для виброустойчивости. Запрещено объединять жгуты SRS с проводкой аудиосистемы или дополнительного оборудования стяжками.

1. Проложите жгут подушки водителя через рулевую колонку строго по штатному маршруту, избегая контакта с подвижными частями механизма регулировки руля.
2. Закрепите разъемы датчиков удара на стационарных площадках кузова фиксаторами до щелчка, исключив провисание.
3. Выведите проводку пассажирской подушки через технологические люки в металлическом каркасе торпеды без перегибов под острым углом.
4. Используйте заводские клипсы и гофрозащиту в зонах контакта с металлом. Где крепеж утрачен – установите пластиковые хомуты с демпферными прокладками.
5. Проверьте зазор 3-5 см между жгутом SRS и жгутами печки, блоком управления светом – пересечения недопустимы.

Контрольная точка	Параметр проверки
Разъемы подушек	Фиксация язычком замка, отсутствие следов окисления
Проход через перегородку	Обязательное использование резиновых сальников
Возле рамки стекла	Отсутствие контакта с острыми кромками металла

После укладки подключите АКБ и выполните диагностику сканером для проверки сопротивления цепи. Ошибки 0x107 или 0x108 указывают на неверную трассировку или повреждение проводов. Запрещается подавать питание до финальной сборки торпеды – незакрепленные жгуты могут сместиться.

Сборка элементов системы отопления и кондиционирования

После установки и фиксации каркаса торпедо, переходят к монтажу компонентов HVAC (Heating, Ventilation and Air Conditioning), которые были демонтированы или требуют повторной установки в связи с заменой торпеды или восстановлением после срабатывания подушки безопасности. Этот этап требует аккуратности и соблюдения последовательности для обеспечения герметичности системы и правильной работы заслонок.

Ключевыми элементами являются корпус печки (отопителя) с радиатором, испаритель кондиционера, система воздуховодов, заслонки с приводами и блок управления климатом. Необходимо обеспечить правильное позиционирование всех элементов, герметичность соединений воздуховодов и магистралей хладагента, а также корректное подключение электрических разъемов приводов и датчиков.

Последовательность операций сборки

1. Установка тепло- и шумоизоляции: Монтаж новых или восстановленных изоляционных материалов на внутренние поверхности каркаса торпедо и корпуса HVAC для предотвращения теплопотерь и снижения шума.
2. Монтаж корпуса отопителя/кондиционера (блока HVAC):
   • Аккуратная установка блока HVAC на штатное место в каркасе торпедо.
   • Надежная фиксация блока всеми предусмотренными крепежными элементами (болты, винты, защелки).
   • Контроль отсутствия перекосов и надежности посадки.
3. Подключение магистралей системы кондиционирования:
   • Установка новых уплотнительных колец (обязательно смазанных специальным маслом для систем кондиционирования) на штуцера испарителя.
   • Аккуратное соединение трубопроводов высокого и низкого давления с испарителем.
   • Затяжка гаек соединений с рекомендуемым моментом (крайне важно для предотвращения утечек фреона).
4. Подключение патрубков системы охлаждения двигателя:
   • Подсоединение подводящего и отводящего патрубков к штуцерам радиатора отопителя.
   • Надежная фиксация патрубков хомутами.
5. Установка и подключение приводов заслонок:
   • Монтаж сервоприводов (моторчиков) заслонок рециркуляции, температуры, распределения воздушных потоков на штатные места.
   • Подключение электрических разъемов к каждому приводу.
   • Проверка правильности установки и отсутствия помех для движения тяг или рычагов заслонок.
6. Сборка системы воздуховодов и дефлекторов:
   • Последовательная установка центральных, боковых и обдува стекла воздуховодов.
   • Установка дефлекторов обдува вентиляционных отверстий на торпедо.
   • Обеспечение плотного прилегания и герметичности соединений воздуховодов между собой и с блоком HVAC/дефлекторами (проверка резиновых уплотнений).
7. Установка салонного фильтра (при его расположении за торпедой): Монтаж нового салонного фильтра в его корпус или посадочное место с соблюдением направления потока воздуха.
8. Подключение блока управления климатом:
   • Установка блока управления (климатической панели) на штатное место в торпедо.
   • Подключение электрического разъема и разъемов управления кнопками/ручками (если применимо).
   • Подключение разъема датчика температуры в салоне (если он установлен в блоке управления).
9. Подключение прочих датчиков: Установка и подключение датчика температуры испарителя кондиционера (если не подключен ранее), датчика солнечной нагрузки и т.п., согласно схеме конкретного автомобиля.
10. Проверка свободы хода заслонок и тяг: Вручную проверить плавность и отсутствие заеданий в механизме управления заслонками до установки лицевой панели торпедо.

Типы крепления элементов HVAC:

Элемент	Тип крепления	Примечание
Блок HVAC	Болты/Винты, Интегрированные защелки	Требует точного позиционирования
Испаритель/Радиатор печки	Чаще интегрированы в блок HVAC	Проверить посадку в посадочные места блока
Приводы заслонок	Винты, Защелки	Обеспечить совмещение с тягой/рычагом заслонки
Воздуховоды	Защелки, Уплотнительные манжеты, Хомуты	Герметичность соединений
Дефлекторы	Защелки, Пружинные фиксаторы	Легко повреждаются при неаккуратном монтаже

Критически важные моменты: Герметичность соединений магистралей кондиционера (требует последующей вакуумизации и заправки системы на СТО), надежность фиксации патрубков печки (риск утечки антифриза), правильность подключения и калибровки приводов заслонок (необходима последующая адаптация блока управления климатом), отсутствие перегибов и заломов воздуховодов.

Монтаж новой подушки безопасности производителя

Перед началом работ убедитесь в отключении аккумулятора (выждав 15-30 минут для разрядки конденсаторов) и совместимости новой подушки с моделью автомобиля. Проверьте целостность модуля, крепежных элементов и разъемов проводки, отсутствие деформаций в зоне установки.

Очистите посадочное место от пыли и остатков пиропатрона старой подушки. Проложите жгут проводки согласно схеме производителя, избегая перегибов и контакта с острыми кромками. Зафиксируйте разъем в положении, исключающем случайное отсоединение.

Последовательность установки

1. Установите модуль подушки в штатное гнездо торпеды, совместив монтажные отверстия.
2. Затяните крепежные болты моментом, указанным в сервисной документации (обычно 8-10 Н·м).
3. Подключите электроразъем до характерного щелчка фиксатора.
4. Проверьте надежность фиксации модуля – отсутствие люфта и перекосов.

Ключевые требования:

• Используйте только оригинальные крепежные элементы
• Не допускайте контакта разъема с техническими жидкостями
• Контролируйте положение декоративной крышки относительно панели приборов

Контрольная точка	Параметр
Зазор между крышкой и торпедой	Равномерный по всему периметру (≤ 1.5 мм)
Электрическое сопротивление	2.0–3.5 Ом (сверьте с техпаспортом модуля)

После монтажа активируйте систему диагностикой через OBD-разъем для подтверждения отсутствия ошибок воздушной подушки. Тестовый запуск категорически запрещен!

Проверка корректности посадки всех разъемов

После восстановления компонентов торпеды и установки новых подушек безопасности необходимо проверить каждый электрический разъем, который был отсоединён в процессе работ. Неплотная посадка коннекторов вызывает нарушение контакта, что приводит к сбоям электронных систем и ошибкам в бортовом компьютере.

Особое внимание уделяется разъемам датчиков удара, блока управления подушками безопасности (SRS), кнопкам на руле, аудиосистеме и климат-контролю. Неправильная фиксация этих элементов может спровоцировать ложные срабатывания или полный отказ систем безопасности.

Порядок контроля соединений

1. Визуальный осмотр:
   • Проверить корпуса разъёмов на отсутствие трещин и механических повреждений
   • Убедиться в чистоте контактных групп (нет окислов, остатков смазки)
2. Механическая фиксация:
   • Нажать на каждый коннектор до характерного щелчка замка
   • Потянуть за разъём для проверки отсутствия люфта
3. Проверка позиционирования:
   • Сверить цветовую маркировку парных разъёмов
   • Убедиться в совпадении направляющих пазов
4. Контроль жгутов:
   • Проверить отсутствие перегибов проводов
   • Удостовериться в правильной укладке кабелей без натяжения

После физической проверки обязательна диагностика сканером: считать ошибки систем SRS и CAN-шины, убедиться в отсутствии кодов неисправностей, связанных с обрывом цепей или высоким сопротивлением.

Установка приборной панели и органов управления

Монтаж начинается с аккуратной установки торпеды на штатное место. Необходимо совместить все крепежные точки и технологические отверстия с кузовными элементами, избегая перекосов. Предварительно проверяется отсутствие помех для проводки и вентиляционных каналов. Фиксация осуществляется штатными болтами в строго указанной последовательности для предотвращения деформации пластика.

Перед окончательной затяжкой крепежа выполняется подключение всех электроразъемов приборной панели: спидометра, тахометра, контрольных ламп, экранов мультимедийной системы. Особое внимание уделяется герметичности соединений датчиков и целостности фиксаторов колодок. Параллельно устанавливаются воздуховоды системы обдува и крепления рулевой колонки.

Ключевые этапы подключения

1. Рулевое колесо:
   • Монтаж руля на шлицы вала с совмещением меток положения
   • Подключение разъёма подушки безопасности (желтый коннектор)
   • Установка кнопок мультируля и подрулевых переключателей
2. Центральная консоль:
   • Фиксация блоков управления климат-контролем и аудиосистемой
   • Подсоединение жгутов к прикуривателю, USB-портам, кнопкам экстренной сигнализации
   • Проверка хода регуляторов громкости и вентиляции
3. Контрольные операции:
   • Тестирование фиксации торпеды на предмет скрипов и вибраций
   • Визуальная проверка подсветки приборов и кнопок в темноте
   • Диагностика ошибок ЭБУ через сканер после включения зажигания

Восстановление креплений воздуховодов к торпедо

Повреждение креплений воздуховодов – распространённое последствие срабатывания подушки безопасности, требующее тщательной диагностики. Необходимо проверить целостность пластиковых фиксаторов, защёлок и посадочных гнёзд на торпедо, а также состояние самих воздуховодов. Отсутствие надёжной фиксации приведёт к утечке воздуха, некорректной работе климатической системы и появлению посторонних шумов.

Все повреждённые элементы подлежат замене, так как восстановление сломанных пластиковых креплений не обеспечивает требуемой прочности. Особое внимание уделяется точному позиционированию воздуховодов относительно дефлекторов обдува – даже небольшое смещение нарушит распределение воздушных потоков. Обязательна проверка плотности прилегания уплотнителей после сборки.

Последовательность операций

1. Демонтаж остатков креплений: Удаление обломков пластиковых фиксаторов из посадочных отверстий торпедо с помощью пинцета или бокорезов
2. Подготовка поверхности: Очистка зон крепления от пыли и остатков клея, обезжиривание
3. Установка новых элементов:
   • Монтаж штатных пластиковых кронштейнов (при наличии)
   • Использование ремонтных металлических клипс для восстановления сломанных точек фиксации
   • Применение эпоксидного клея для пластика при отсутствии монтажных ушей
4. Фиксация воздуховодов: Последовательное защёлкивание каналов на обновлённые крепления с контролем полного захода замков
5. Проверка герметичности: Включение вентилятора печки на максимальную скорость для выявления свистов и подсоса воздуха

Тип крепления	Способ восстановления	Критерий качества
Штатные пластиковые клипсы	Замена на оригинальные запчасти	Характерный щелчок при установке
Разрушенные посадочные площадки	Монтаж ремонтных скоб или эпоксидный клей	Отсутствие люфта при попытке смещения
Резиновые уплотнители	Замена при деформации или надрывах	Равномерное прилегание по контуру

Важно: При использовании клеящих составов необходимо дождаться полной полимеризации (согласно инструкции производителя) до подключения воздуховодов. Ускорение процесса строительным феном недопустимо – это вызывает деформацию пластика торпедо.

Калибровка датчиков ударных сенсоров системы SRS

Калибровка датчиков удара (G-сенсоров) является обязательным этапом после замены или демонтажа элементов системы SRS, включая саму торпеду. Неоткалиброванные сенсоры могут некорректно интерпретировать данные об ускорении, что приведет либо к ложному срабатыванию подушек, либо к их отказу в критический момент. Точность показаний напрямую влияет на безопасность всех occupants vehicle.

Процедура требует специализированного диагностического оборудования и строгого соблюдения регламента производителя автомобиля. Любые отклонения от технических условий (например, неверный угол установки или неправильная последовательность операций) делают калибровку недействительной. Работы проводятся на ровной поверхности с отключенными источниками вибраций.

Последовательность операций при калибровке

1. Подготовка системы:
   • Убедиться в правильности монтажа всех датчиков удара и их креплений согласно схеме размещения.
   • Проверить целостность проводки и контактов разъемов системы SRS.
2. Подключение диагностического оборудования:
   • Использовать совместимый сканер с поддержкой функций безопасности (например, Bosch ESI, Delphi DS, OEM-диагносты).
   • Активировать режим калибровки датчиков в разделе "SRS" или "Restraints System".
3. Выполнение калибровки:
   • Следовать пошаговым инструкциям на экране сканера (может потребоваться ввод VIN или кода безопасности).
   • Обеспечить неподвижность автомобиля в течение всего процесса (обычно 2-5 минут).
   • Подтвердить нулевое положение датчиков при отсутствии внешних воздействий.
4. Проверка результата:
   • Считать и удалить ошибки системы SRS из памяти ЭБУ.
   • Убедиться в отсутствии кодов неисправностей, связанных с датчиками (например, B00XX, B101X).
   • Проверить статус "Calibration Successful" в отчете сканера.

Критические требования: Запрещено использовать универсальные OBD2-адаптеры. После калибровки обязательна проверка контрольными тест-драйвами с фиксацией данных датчиков в реальных условиях движения. При сбое процедура повторяется с проверкой механической установки сенсоров.

Подключение центрального информационного дисплея

После восстановления каркаса торпеды и установки новой подушки безопасности, подключение центрального дисплея требует особой тщательности. Этот узел интегрирован с системами диагностики SRS, поэтому ошибки монтажа могут спровоцировать ложные сигналы неисправности или некорректную работу мультимедийного комплекса.

Перед началом работ убедитесь в целостности проводки жгута, идущего к дисплею, и отсутствии деформаций контактных групп. Проверьте маркировку разъемов на соответствие схеме конкретной модели авто, особенно если производилась замена блока управления подушками.

Алгоритм подключения

1. Совместите разъемы дисплея с ответными гнездами на жгуте торпеды по ключевым меткам
2. Нажмите до характерного щелчка фиксаторов, избегая перекоса контактов
3. Закрепите корпус дисплея штатными болтами с моментом затяжки 8-10 Н·м
4. Проверьте отсутствие пережима проводов при установке декоративных накладок

Обязательные постмонтажные процедуры:

• Активация системы через диагностический сканер для регистрации нового оборудования
• Тест калибровки сенсорного слоя (для touch-экранов)
• Проверка синхронизации с бортовым компьютером и системой климат-контроля

Особое внимание уделите распиновке CAN-шины – несоответствие конфигурации проводов вызовет сбои в передаче данных от датчиков подушек безопасности. При первом включении протестируйте отображение предупреждающих значков SRS и индикацию ремней безопасности.

Проверка работоспособности системы кондиционирования

После ремонта торпеды, связанного с заменой подушки безопасности, необходимо убедиться в сохранении герметичности магистралей и целостности компонентов системы кондиционирования. Вмешательство в конструкцию панели могло привести к смещению трубок хладагента, повреждению радиатора испарителя или нарушению электрических соединений.

Некорректная сборка или случайные повреждения часто вызывают утечки фреона, сбои в работе компрессора или отказ датчиков давления. Проверка выполняется комплексно перед окончательной сборкой элементов салона.

Порядок диагностики:

• Визуальный осмотр компонентов
  • Проверка целостности трубок кондиционера в зоне демонтажа торпеды
  • Контроль положения испарителя и отсутствия механических деформаций
  • Осмотр электрических разъемов датчиков температуры, давления и блока управления
• Тестирование герметичности системы
  • Вакуумирование магистралей для выявления утечек
  • Проверка течеискателем соединений возле испарителя
  • Контроль давления фреона манометрической станцией
• Функциональная проверка
  • Активация системы при работающем двигателе (2000 об/мин)
  • Замер температуры воздуха на центральных дефлекторах (норма: +4...+10°C)
  • Проверка переключения режимов вентиляции и скорости вентилятора
  • Диагностика работы компрессора (включение/выключение муфты)
  • Сканирование кодов ошибок через OBD-разъем
• Дополнительные тесты
  • Проверка дренажа конденсата из корпуса испарителя
  • Контроль отсутствия посторонних шумов при работе системы

Подключение аккумулятора и инициализация системы SRS

После завершения монтажа всех компонентов торпеды и системы пассивной безопасности выполняется подключение аккумуляторной батареи. Эта операция требует строгого соблюдения последовательности для предотвращения случайного срабатывания пиропатронов или повреждения электронных модулей. Необходимо предварительно убедиться в отсутствии инструментов на клеммах и корпусе АКБ.

Подключение начинается с установки плюсовой клеммы на соответствующий вывод аккумулятора с последующим надежным затягиванием крепления. Минусовая клемма подсоединяется в последнюю очередь для минимизации риска короткого замыкания. После подачи питания запрещается включать зажигание до завершения визуального контроля соединений.

Процедура активации и проверки

1. Предварительная диагностика соединений
   • Проверить фиксацию разъёмов контроллера SRS, датчиков удара и пиропатронов подушек
   • Убедиться в отсутствии перегибов проводки и правильной укладке жгутов
2. Инициализация системы
   • Подключить диагностический сканер к порту OBD-II автомобиля
   • Включить зажигание при отключенном двигателе
   • Выполнить сброс ошибок SRS в памяти контроллера через сервисное меню сканера
   • Провести калибровку новых модулей подушек безопасности (при замене)
3. Финальное тестирование
   • Запустить двигатель и отследить индикатор AIRBAG на приборной панели: после 3-5 секунд свечения лампочка должна погаснуть
   • Повторно считать коды неисправностей для подтверждения отсутствия ошибок
   • Проверить работу сопутствующих систем (натяжители ремней, датчики занятости сидений)

Внимание: Запрещается использовать универсальные сканеры без поддержки протоколов SRS производителя автомобиля. При сохранении ошибок или непрерывном горении индикатора требуется углублённая диагностика перед эксплуатацией ТС.

Диагностика электрооборудования сканером на ошибки

После срабатывания подушек безопасности в бортовой сети фиксируются критические ошибки, блокирующие работу систем безопасности. ЭБУ подушек (SRS) переходит в аварийный режим, сохраняя соответствующие коды неисправностей в памяти. Без их считывания и устранения восстановление работоспособности автомобиля невозможно.

Подключение диагностического сканера к OBD-II порту позволяет получить точную информацию о характере и локализации неисправностей. Анализ кодов ошибок определяет перечень компонентов, требующих проверки или замены: датчики удара, пиропатроны, контрольные модули, целостность проводки. Игнорирование этого этапа приводит к некорректной работе ремней безопасности и подушек.

Ключевые этапы диагностики

1. Подключение оборудования
   • Использование профессионального сканера с поддержкой протоколов SRS и CAN-шины
   • Фиксация напряжения бортовой сети (мин. 12.2В) для предотвращения сбоев
2. Считывание данных
   • Поиск активных и сохранённых ошибок в модулях: SRS, BCM, ECU
   • Фиксация кодов неисправностей (например: B1000, B0130)
3. Интерпретация кодов

   Код ошибки	Компонент	Тип неисправности
   B1015	Подушка безопасности водителя	Обрыв цепи
   B0020	Датчик фронтального удара	Короткое замыкание
   B0050	Контроллер SRS	Ошибка конфигурации

4. Проверка смежных систем
   • Диагностика цепей питания: генератор, АКБ, реле
   • Контроль датчиков занятости сидений и ремней безопасности
5. Документирование
   • Сохранение логов ошибок до и после ремонта
   • Печать отчёта для подтверждения корректности работ

Тестирование функционала всех кнопок на панели

После восстановления панели приборов и подключения электроразъемов обязательна комплексная проверка каждой кнопки. Это гарантирует отсутствие механических повреждений, корректность подключения проводки и сохранение функционала систем после вмешательства.

Тестирование проводится при включенном зажигании с последовательной активацией всех элементов управления. Особое внимание уделяется кнопкам безопасности (например, аварийной сигнализации) и часто используемым функциям (климат-контроль, аудиосистема).

Процедура проверки

1. Визуальный осмотр:
   • Отсутствие трещин, перекосов и залипаний клавиш
   • Равномерность подсветки символов
2. Последовательное тестирование:
   1. Климат-контроль: регулировка температуры, скорости вентилятора, режима обдува
   2. Аудиосистема: громкость, переключение треков, выбор источника сигнала
   3. Круиз-контроль: активация/деактивация, SET/RESUME
   4. Освещение: габариты, противотуманные фары, регулировка яркости панели
   5. Ассистенты: старт-стоп, парктроник, камеры
3. Проверка тактильных характеристик:
   • Четкость срабатывания без провалов
   • Отсутствие скрипов при нажатии

Тип кнопки	Критерии проверки
Многофункциональные	Реакция на короткое/длинное нажатие, подсветка активного режима
Сенсорные	Чувствительность, отсутствие ложных срабатываний
Поворотные	Плавность хода, фиксация положений

Фиксация результатов в чек-листе с отметкой о работоспособности или выявленных неисправностях. При обнаружении дефектов – повторная разборка для диагностики контактов или замены компонентов.

Контрольная сборка декоративных элементов торпедо

Данный этап выполняется после установки и тестирования всех механических компонентов подушки безопасности. Его цель – убедиться в корректном монтаже пластиковых панелей, накладок и декора без нарушения функциональности системы безопасности.

Сборка проводится с особой тщательностью, так как неправильная установка элементов может помешать срабатыванию подушки или создать посторонние шумы при эксплуатации автомобиля.

Последовательность операций

1. Установка крышки модуля подушки безопасности:
   • Проверка совпадения направляющих и защелок
   • Контроль плотности прилегания по всему периметру
   • Отсутствие перекосов и визуальных зазоров >1мм
2. Монтаж боковых декоративных накладок:
   • Проверка фиксации клипс и винтов
   • Контроль соосности с центральной панелью
3. Сборка комбинации приборов:
   • Проверка свободы хода регулировочных клавиш
   • Тест подсветки шкал без засветов
4. Установка мультимедийной панели и воздуховодов:
   • Контроль отсутствия напряжения на деформируемых швах
   • Проверка направления воздушных потоков

Контролируемый параметр	Инструмент проверки	Норматив
Равномерность зазоров	Щуп / визуальный осмотр	±0.5 мм между элементами
Усилие срабатывания защелок	Динамометр	Согласно спецификации производителя
Отсутствие помех для AIRBAG	Тестовый запуск системы*	Свободный выход подушки по линиям разрыва

*Проводится с использованием специального диагностического оборудования без физической активации пиропатронов.

Финишная регулировка зазоров между панелями

После установки всех компонентов (панелей, дефлекторов, экранов приборов, магнитолы, элементов управления) на каркас торпедо приступают к финишной регулировке зазоров. Эта операция критически важна для восстановления заводского внешнего вида и предотвращения посторонних шумов при эксплуатации.

Регулировка требует терпения и внимания к деталям, так как положение панелей относительно друг друга и элементов кузова (стекла, центральной консоли) должно быть идеально равномерным. Основные точки регулировки обычно находятся в местах крепления панелей к каркасу и соседним элементам.

Этапы регулировки зазоров

1. Последовательная проверка всех стыков: Начинают с центральных элементов (например, вокруг экрана комбинации приборов или мультимедийной системы), затем переходят к периферийным стыкам (с дверными панелями, центральной консолью, лобовым стеклом).
2. Ослабление крепежа: При необходимости слегка ослабляют крепежные болты или клипсы, удерживающие панели. Это позволяет немного сдвигать их в нужном направлении.
3. Точная юстировка: Аккуратно подвигав панели руками, добиваются равномерного зазора по всей длине стыка. Для контроля часто используют специальные пластиковые щупы (шаблоны) определенной толщины.
4. Поэтапная затяжка: Затягивают крепеж поэтапно и крест-накрест, начиная с центральных точек, контролируя, чтобы зазор не изменялся в процессе затяжки. Применяют динамометрический ключ с моментом, указанным производителем, чтобы избежать деформации пластика или срыва резьбы.
5. Проверка функциональности: После регулировки каждого узла обязательно проверяют работу расположенных на нем элементов: кнопок, переключателей, дефлекторов обдува, чтобы убедиться, что регулировка не привела к их заклиниванию.
6. Визуальная оценка: Оценивают результат визуально со стороны водителя и пассажира, обращая внимание на симметрию, отсутствие ступенек между панелями и равномерность теней в зазорах.

Ключевые принципы регулировки:

• Равномерность усилия: Избегают чрезмерного усилия при подтяжке, которое может деформировать панель или сорвать посадочные пистоны.
• Терпение: Процесс часто требует нескольких циклов "ослабление-регулировка-затяжка-контроль" для достижения идеального результата на сложных стыках.
• Использование шаблонов: Применение калиброванных щупов гарантирует соответствие зазоров допускам производителя.

Правильная Регулировка	Неправильная Регулировка
Равномерный зазор по всей длине стыка	Зазор "гуляет" по ширине, сужается/расширяется
Панели находятся в одной плоскости, нет ступенек	Одна панель выступает относительно другой
Отсутствие видимых деформаций панелей	Прогибы, вмятины панелей в местах крепления
Все кнопки/переключатели работают плавно	Кнопки затирают, заедают из-за перекоса панели

Некачественная регулировка зазоров приводит не только к ухудшению эстетики салона, но и может стать причиной появления скрипов и дребезжания панелей на неровностях дороги, а в долгосрочной перспективе - к их повреждению из-за внутренних напряжений. Финишная подгонка завершается тщательной очисткой стыков от пыли и отпечатков перед сдачей работы.

Список источников

При подготовке материалов по восстановлению торпеды после срабатывания подушек безопасности использовались профильные технические документы и отраслевые ресурсы. Критически важным является учет специфики модели автомобиля и требований производителя.

Все источники прошли перекрестную проверку на соответствие актуальным стандартам безопасности и ремонтным технологиям. Особое внимание уделялось официальным регламентам замены пиропатронов и особенностям работы с электронными системами SRS.

• Официальные сервисные мануалы производителей автомобилей (Toyota, Volkswagen, GM и др.)
• Технические бюллетени TSB (Technical Service Bulletins)
• Стандарты ГОСТ Р 41.94-99 (Правила ЕЭК ООН №94)
• Процедуры калибровки датчиков удара в руководствах Autodata и Mitchell OnDemand
• Методические рекомендации AIR (Airbag Repair Specialists)
• Инструкции поставщиков компонентов SRS (TRW, Autoliv, ZF)
• Практические руководства I-CAR по ремонту кузовных элементов
• Специализированные курсы Bosch ESI[tronic] по диагностике SRS
• Регламенты инициализации модулей подушек безопасности в документации Delphi

Видео: Замена торпеды и подушек безопасности на Ренегат (часть 1)


• Цена переоформления машины - необходимые документы

• Где искать реле стартера в машине и как его проверить

• Установка ксенона своими руками - пошаговое руководство
