Фары на крышу внедорожника - выбор, назначение и установка

Статья обновлена: 18.08.2025

Дополнительные фары на крыше внедорожника давно перешли из статуса экзотики в категорию практичного оборудования для любителей бездорожья, путешествий и профессиональных экспедиций. Установленные над капотом, они обеспечивают мощный световой поток, существенно расширяя обзор водителя в темное время суток и сложных погодных условиях.

Выбор подходящих фар зависит от конкретных задач: дальний свет прожекторов освещает трассу на километры вперед, широкие пучки света "рабочих" фар заливают обочины и периметр автомобиля, а специализированные модели помогают преодолевать туман, снегопад или густую грязь. Правильный монтаж на крышу требует не только надежного крепежа, но и грамотной прокладки электропроводки через салон с соблюдением мер герметизации и безопасности.

Понимание особенностей различных типов фар, их назначения и нюансов установки на крышу позволит максимально эффективно использовать этот важный элемент тюнинга внедорожника.

Основные причины для установки дополнительных фар на крышу

Дополнительные фары на крыше обеспечивают максимально широкий и дальний световой поток, недостижимый для штатной оптики. Это критически важно при движении по неосвещенному бездорожью, где требуется заблаговременно идентифицировать препятствия, ямы или изменения рельефа.

Высота расположения на крыше минимизирует засвет от встречного транспорта и снижает влияние пыли/влаги, поднимаемой колесами. Это сохраняет эффективность освещения в условиях дождя, снегопада, песчаных бурь или густого тумана.

• Расширение зоны видимости: захват обочин, кюветов и труднодоступных участков вне основной траектории движения
• Компенсация ограничений штатного света: устранение "слепых" зон на крутых подъемах, серпантинах и пересеченной местности
• Адаптация к специфическим условиям:


  Дальнобойные лучи – для скоростного движения по степям/пустыням


  Широкие пучки – при маневрировании в лесу или на горных тропах
• Резервный источник света: дублирование при отказе основных фар в удаленных локациях
• Визуальная идентификация: повышение заметности крупногабаритного внедорожника для других участников движения

Типы дополнительного освещения по назначению: рабочий свет

Рабочий свет – основной тип дополнительного освещения для внедорожников, устанавливаемый на крышу. Его ключевая задача – обеспечить максимально широкое, равномерное и детализированное освещение пространства непосредственно перед автомобилем и по бокам на малой и средней скорости. Это не свет для высокой скорости, а свет для безопасного и эффективного передвижения в условиях крайне ограниченной или отсутствующей видимости ночью, в густом тумане, пыли или при сильном дожде.

Отличительная особенность рабочего света – широкий и симметричный луч, лишенный резкой светотеневой границы. Он не слепит встречных водителей при правильной установке и регулировке, так как его световой пучок направлен низко и рассеивается близко к автомобилю, подсвечивая дорожное полотно, обочины, колеи, препятствия в непосредственной близости на расстоянии от 10 до 100 метров.

Классификация рабочего света по типу луча

Основные виды фар рабочего света различаются по характеру формируемого светового пучка:

• Прямоугольные (LED Light Bar):
  • Сплошные: Одна длинная светодиодная матрица. Дают очень широкий и равномерный заливной свет непосредственно перед автомобилем. Идеальны для медленного движения по сложному бездорожью.
  • Комбинированные (Combo): Сочетают секции с широким "рабочим" лучом по краям и секции с более сфокусированным "дальним" лучом (спот) в центре. Универсальный вариант, расширяющий зону эффективного освещения как вширь, так и вперед.
• Круглые/Квадратные Прожекторы (Work Lamps, Flood Lights):
  • Фокусируются на создании максимально широкого угла освещения (часто 120° и более). Устанавливаются по краям бампера или на крыше (иногда на кронштейнах А-образной формы). Отлично освещают обочины, колеи, боковины дороги.

Тип Фары	Угол Рассеивания	Дальность Освещения	Основное Назначение	Типичное Расположение на Крыше
Сплошная LED Light Bar (Flood)	Очень широкий (до 180°)	Короткая-Средняя (10-50м)	Заливной свет перед авто и по бокам	Центр, по всей ширине крыши
Комби LED Light Bar (Flood/Spot Combo)	Широкий + Узкий (Центр)	Средняя (30-100м)	Заливной свет + увеличение дали	Центр, по всей ширине крыши
Прожектор (Flood/Work)	Очень широкий (до 140°)	Короткая (10-30м)	Освещение обочин, боковин, работ	По краям (углы багажника/крыши)

Ключевые особенности монтажа рабочего света на крышу:

1. Безопасность и Законность: Рабочий свет должен быть направлен строго вниз и вперед. Обязательна точная регулировка после установки, чтобы не слепить других участников движения. Используйте только сертифицированные (ЕЭК, SAE и т.д.) фары с маркировкой, разрешенной для дорог общего пользования в вашем регионе.
2. Надежное Крепление и Электропроводка: Фары на крышу испытывают сильные ветровые нагрузки и вибрацию. Необходим прочный кронштейн, жестко закрепленный на силовых элементах крыши или багажника. Электропроводка должна быть защищена от перетирания, иметь предохранители, реле и качественные разъемы. Кабель через крышу/стойку требует герметичного ввода.
3. Управление: Рабочий свет включается только тогда, когда это действительно необходимо (бездорожье, отсутствие встречных машин). Обязательно раздельное управление от дальнего света фар. Рекомендуется установка отдельного блока управления (кнопки, контроллера) в салоне.

Типы дополнительного освещения по назначению: дальний свет

Дальний свет на крыше внедорожника предназначен для максимального освещения пространства на дистанциях 500+ метров в условиях полного отсутствия фоновой засветки. Применяется на бездорожье, горных серпантинах, пустынных трассах или лесовозных дорогах при отсутствии встречного транспорта. Гарантирует выявление препятствий и неровностей рельефа на экстремально дальних дистанциях.

Основные типы фар дальнего света для кровельного монтажа:

Конструктивные особенности и монтаж

• Прожекторы заливающего света: Широкий симметричный луч (угол рассеивания 60°-90°). Требуют жестких кронштейнов с виброгашением из-за крупных габаритов.
• Дальнобойные "пенетраторы": Узконаправленный луч (менее 10°) с линзами Френеля. Устанавливаются с точной юстировкой по горизонту, критичны к вибрациям.
• Комбинированные LED-системы: Совмещают секции спота и флуда. Монтаж осложнен необходимостью раздельной прокладки проводки для зон.

Параметр	Галогенные	LED	Ксеноновые
Дальнобойность	250-400м	400-1000м	500-800м
Энергопотребление	Высокое	Низкое	Среднее
Сложность установки	Проводка + реле	Блоки управления	Игниторы + корректоры

Ключевые требования при монтаже: Герметизация вводов кабеля через крышу, использование антивибрационных прокладок, обязательное подключение через реле и отдельный предохранитель. Запрещена эксплуатация в населенных пунктах и при встречном движении согласно ПДД.

Противотуманный свет

Противотуманные фары предназначены для обеспечения видимости в условиях плохой погоды: тумане, сильном дожде, снегопаде или пылевой завесе. Их ключевая особенность – формирование широкого горизонтального луча с четкой верхней границей, который освещает дорожное полотно и обочину, не отражаясь от капель воды или частиц пыли. Это достигается за счет специальной оптики и корректной цветовой температуры (обычно 3000К–3500К, желтый или белый спектр).

При установке на крышу внедорожника противотуманные фары обеспечивают значительное преимущество: луч проходит поверх тумана или слоя пыли, "ложась" под препятствие. Это критично при движении по бездорожью, где туман часто стелется низко над землей. Монтаж на высоте крыши минимизирует засветку от капота и улучшает угол освещения периферии.

Особенности применения и монтажа

При выборе и установке учитывают:

• Угол рассеивания – не менее 60° для охвата обочин.
• Защита от засветки – обязательное использование бленд или корректоров для предотвращения ослепления водителя.
• Место крепления – ближе к центру крыши для равномерного распределения света и снижения вибраций.

Типовые требования к монтажу:

Параметр	Рекомендация
Высота установки	Не ниже 80 см от земли
Электропроводка	Герметичные разъемы, сечение кабеля от 1.5 мм²
Крепеж	Стальные кронштейны с виброизоляцией

Важно: угол наклона регулируется после установки – луч должен "ложиться" на 30–50 метров перед ТС без подъема вверх. Подключение через реле и отдельный предохранитель обязательно для защиты цепи. В городских условиях использование таких фар запрещено из-за риска ослепления других водителей.

Классификация фар по источнику света: галогенные модели

Галогенные фары представляют собой эволюцию классических ламп накаливания. В их колбе, заполненной инертным газом с добавлением галогенов (обычно йода или брома), находится вольфрамовая нить накаливания. При прохождении электрического тока нить раскаляется, излучая свет. Ключевое отличие – галогенный цикл: испарившиеся частицы вольфрама вступают в реакцию с галогенами и снова осаждаются на нити, препятствуя потемнению колбы и продлевая срок службы нити по сравнению с обычными лампами.

Эти фары характеризуются теплым, желтоватым спектром света (около 3200K), который считается более комфортным для глаз водителя в условиях тумана, дождя или снегопада, так как меньше отражается от мелких частиц в воздухе. Они остаются популярным выбором для установки на крышу внедорожника благодаря своей доступности, простоте конструкции и совместимости с большинством стандартных электросистем автомобиля без необходимости дополнительных блоков управления.

Преимущества и Недостатки Галогенных Фар на Крышу

Основные преимущества галогенных моделей:

• Низкая стоимость как самих фар, так и ламп к ним.
• Простота установки и подключения – обычно требуют только подачи питания через реле и предохранитель.
• Широкая доступность и ассортимент моделей (прожекторы, дальний свет, противотуманные).
• Теплый свет (~3200K), лучше проникающий в туман и снегопад.
• Совместимость со стандартной 12В бортовой сетью автомобиля.

Ключевые недостатки:

• Высокое энергопотребление – значительная часть энергии преобразуется в тепло, а не в свет.
• Относительно невысокая светоотдача (эффективность люмен/ватт) по сравнению с современными технологиями.
• Меньший срок службы ламп (обычно 500-1000 часов) из-за постепенного истончения нити накаливания.
• Сильный нагрев корпуса фары во время работы, что требует качественного теплоотвода и осторожности при монтаже.
• Хрупкость кварцевых колб ламп (чувствительны к вибрациям и ударам).

Сравнение с другими типами фар (ключевые параметры):

Параметр	Галогенные	Ксеноновые (HID)	Светодиодные (LED)
Световой поток (Люмен, пример)	~1500-2000 (на лампу H4)	~3000-3500	~2000-4000+
Цветовая температура (Кельвин)	~3200K (желтоватый)	~4000-6000K (белый/голубоватый)	~5000-6500K (чистый белый)
Энергопотребление (Ватт)	55-100+	35-50 (но нужен блок розжига)	20-50
Срок службы (часы)	500 - 1000	2000 - 5000	30000 - 50000+
Стоимость	Низкая	Средняя/Высокая	Средняя/Высокая
Нагрев	Очень высокий	Высокий (колба)	Низкий/Средний (радиатор)

Классификация фар по источнику света: светодиодные модели

Светодиодные фары используют полупроводниковые элементы, генерирующие свет при прохождении тока. Они выделяются минимальным энергопотреблением при высокой светоотдаче, что критично при установке на крышу внедорожника с ограниченными мощностями бортовой сети. Отсутствие нити накаливания обеспечивает устойчивость к вибрациям и ударным нагрузкам.

Конструктивно светодиодные модели оснащаются радиаторами или вентиляторами для отвода тепла, так как перегрев снижает ресурс диодов. Корпуса выполняются из авиационного алюминия с герметичными уплотнениями (класс IP67/IP68), что предотвращает попадание воды и грязи при эксплуатации в экстремальных условиях.

Ключевые особенности для крышного монтажа

При выборе светодиодных фар на крышу учитывают:

• Тип луча: узкий "спот" для дальнего света, широкий "флуд" для периферийного освещения или гибридные "спот-флуд"
• Крепление: низкопрофильные кронштейны с демпферами для снижения вибрации и ветрового шума
• Теплоотвод: пассивные радиаторы предпочтительнее вентилируемых из-за забивания вентиляторов грязью

Электрическое подключение требует:

1. Прокладки проводки через герметичные сальники в кузове
2. Установки реле и предохранителей в моторном отсеке
3. Использования термостойкой изоляции проводов

Параметр	Преимущество	Влияние на монтаж
Вес	Легче галогенных аналогов на 40-60%	Снижает нагрузку на крепления и каркас крыши
Толщина корпуса	Компактные размеры (от 50 мм)	Уменьшает парусность и риск сноса ветром
Направленность света	Четкая фокусировка луча	Требует точной регулировки угла наклона после установки

Важно: при монтаже на пластиковые крыши (паркетники) используют распределительные пластины для равномерного распределения нагрузки. Для защиты от коррозии в местах сверления наносят антикоррозийный герметик.

Ксеноновые фары

Ксеноновые фары, известные как HID (High-Intensity Discharge), генерируют свет посредством электрической дуги, возникающей между электродами внутри кварцевой колбы, заполненной инертным газом ксеноном под высоким давлением. В отличие от галогенных ламп, здесь отсутствует нить накаливания, что принципиально меняет характер работы и требования к конструкции. Для запуска дуги и стабилизации тока требуется специальное пускорегулирующее устройство (блок розжига), преобразующее бортовое напряжение в импульсы до 25 000 В.

Излучаемый свет имеет характерную голубовато-белую цветовую температуру (обычно 4000–6000 К), максимально приближенную к естественному дневному свету. Это обеспечивает высокую контрастность и снижает утомляемость глаз водителя при длительных ночных поездках. Однако ксенон чувствителен к вибрациям и требует герметичной защиты от влаги, что критично для эксплуатации на бездорожье.

Ключевые особенности для монтажа на крышу

• Обязательное использование блоков розжига: Компактные блоки крепятся в подкапотном пространстве или рядом с фарой, требуют защиты от воды и грязи.
• Требования к проводке: Необходим отдельный реле-блок и проводка увеличенного сечения для стабильной работы под высоким напряжением.
• Точная установка угла наклона: Мощный пучок света (до 3200 лм на лампу) требует строгой регулировки во избежание ослепления других участников движения.
• Защитные решения: Обязательны металлические решетки или ударопрочные стекла для колб из-за хрупкости кварца.

Преимущества	Недостатки
Высокая светоотдача и дальность луча	Сложность монтажа из-за дополнительных компонентов
Энергоэффективность (меньше нагрузки на АКБ)	Высокая стоимость комплекта и замены ламп
Длительный срок службы (до 3000 часов)	Прогревание до рабочей температуры (2-5 секунд)

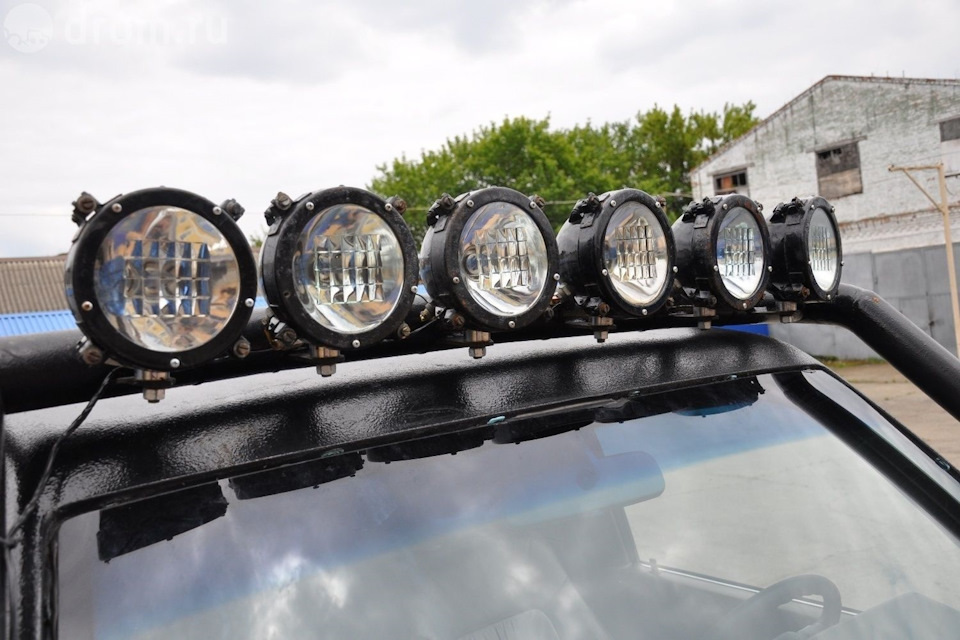

Конструктивные различия: круглые фары

Круглые фары являются одним из наиболее распространенных и узнаваемых типов светотехники для установки на крышу внедорожника. Их конструкция относительно универсальна и базируется на классической форме оптического элемента. Основой служит круглый корпус, традиционно изготавливаемый из металла (часто алюминия) или прочного термостойкого пластика, обеспечивающий защиту внутренних компонентов от внешних воздействий.

Главная отличительная черта – симметричная круглая форма отражателя и рассеивателя (стекла или поликарбоната). Эта форма исторически обусловлена технологиями производства оптики и обеспечивает определенные характеристики светового пучка. Внутри корпуса размещается лампа (галогенная, ксеноновая, светодиодная матрица) или светодиодные чипы на плате, закрепленные в фокусе отражателя для формирования направленного луча.

Ключевые отличительные особенности

• Универсальность корпуса: Круглая форма корпуса и стандартные размеры (часто 5", 6", 7" или 9" в диаметре) делают эти фары совместимыми с огромным количеством универсальных креплений (кронштейнов, башенок, быстросъемных платформ), представленных на рынке.
• Симметричность: Благодаря симметричной конструкции, круглые фары не имеют строгой ориентации "верх-низ" или "лево-право" в том же смысле, что прямоугольные модели. Это упрощает монтаж и замену.
• Вариативность крепления рассеивателя: Защитное стекло/пластик может фиксироваться разными способами: металлическим ободком с винтами (самый распространенный и надежный для бездорожья), защелками (менее надежно, но быстрее) или быть частью неразборного корпуса.
• Конструкция отражателя/линзы: Внутри круглого корпуса может использоваться как классический параболический отражатель (формирующий световой пучок за счет своей формы), так и современная линза (чаще в светодиодных моделях), которая перераспределяет свет от чипов. Конструкция внутренней оптики напрямую определяет тип луча (дальний, ближний, противотуманный, комбинированный, точечный).
• Точки крепления: Крепежные элементы (ушки, фланцы с отверстиями) обычно располагаются на задней части корпуса симметрично. Их количество и расположение (часто 2, 3 или 4 точки) варьируется и должно соответствовать выбранному кронштейну.

Сравнение распространенных точек крепления:

Количество точек	Расположение	Преимущества	Недостатки
2 точки	Диаметрально противоположные	Простота, совместимость с базовыми кронштейнами	Меньшая стабильность на сильной тряске
3 точки	Равномерно по окружности	Лучшая стабильность, противодействие вибрациям	Требует совместимого кронштейна, менее распространено
4 точки	Парно сверху/снизу или по бокам	Максимальная жесткость фиксации	Более громоздкий кронштейн, сложнее юстировка

• Преимущества: Высокая унификация и совместимость, простота замены ламп/модулей (в разборных моделях), огромный выбор моделей и аксессуаров, классический внедорожный вид, хорошая ремонтопригодность.
• Недостатки: При равной площади проекции прямоугольная фара обычно имеет большую полезную площадь излучателя/отражателя. Некоторые современные сложные световые схемы (особенно комбинированные) проще реализовать в прямоугольном корпусе.

Конструктивные различия: прямоугольные фары

Прямоугольные фары характеризуются вытянутой геометрией корпуса, что позволяет размещать внутри несколько независимых световых модулей. Такая компоновка обеспечивает комбинированные режимы освещения (дальний/ближний свет, противотуманные лучи) в одном устройстве. Плоская тыльная часть корпуса упрощает монтаж на плоские поверхности крыши или кронштейны, минимизируя вибрации.

Типичные материалы корпуса – литой алюминий с антикоррозийным покрытием или ударопрочный термопластик. Линзы из закаленного стекла или поликарбоната оснащаются рифлеными рассеивателями для контроля светового пучка. Герметичность обеспечивается двойными резиновыми уплотнителями по периметру и силиконовыми заглушками на кабельных вводах.

Ключевые отличительные элементы

• Система крепления: Широкие монтажные пластины с прорезями под болты М6-М8 для фиксации на стандартные рейлинги, либо интегрированные зажимы типа «ласточкин хвост» для быстросъемных платформ.
• Тип светодиодов:
  • Модели с COB-матрицами – равномерная заливка света, подходят для работы в туман
  • Варианты с чипами CSP – точечная яркость для дальнобойного луча
• Охлаждение: Алюминиевые радиаторы с продольными ребрами вдоль длинных сторон корпуса, в премиум-моделях – активные кулеры с влагозащищенными вентиляторами.

Параметр	Бюджетные модели	Профессиональные модели
Степень защиты	IP67 (временное погружение)	IP68/69K (постоянное воздействие воды/пара)
Регулировка луча	Ручной наклон в одной плоскости	Шарнирные кронштейны с 3-осевой корректировкой
Дополнительные опции	Защитная сетка (опционально)	Автоматические шторки от бликов, обогрев линз

Комбинированные системы освещения

Комбинированные системы объединяют несколько типов источников света в едином корпусе, что позволяет совмещать преимущества разных технологий. Чаще всего сочетают светодиодные (LED) и галогенные элементы, реже – лазерные модули. Ключевая задача таких систем – обеспечить универсальность освещения без необходимости установки отдельных фар для каждой функции.

Конструктивно они разделяют зоны ответственности: например, галогенные лампы отвечают за дальний свет с высокой проникающей способностью, а светодиоды – за широкий рабочий свет или ближнюю подсветку. Некоторые модели интегрируют противотуманные секции или поворотные модули, управляемые отдельно.

Варианты сочетаний и их функции

Тип комбинации	Состав	Основное применение
Дальний + Рабочий свет	Галоген (дальний) + LED (ближний/рабочий)	Скоростное движение ночью и освещение ближней зоны на бездорожье
Дальний + Противотуманки	LED (дальний) + LED (противотуманные секции)	Езда в дождь, снегопад или туман при необходимости дальнего освещения
Универсальный 3-в-1	LED (дальний) + LED (рабочий) + Галоген (резерв)	Экстремальные условия с возможностью дублирования при отказе одного модуля

Особенности монтажа: Из-за увеличенного веса и сложной схемы подключения требуют усиленных кронштейнов и профессиональной прокладки проводки. Обязательна установка через реле и предохранители для распределения нагрузки. Часто оснащаются мультиконнекторами для раздельного управления режимами из салона.

Параметры выбора: сила света и дальность луча

Сила света измеряется в люменах (лм) и определяет общую яркость фары. Для внедорожных условий критичны показатели от 5000 лм на фару: чем выше значение, тем лучше освещённость территории. Низкокачественные модели часто завышают реальные параметры, поэтому выбирайте проверенных производителей с сертифицированными тестами светового потока.

Дальность луча указывает максимальное расстояние эффективного освещения (от 100 до 1500+ метров). Узконаправленные лучи (spot) обеспечивают сверхдальнее освещение трассы, но слабо освещают обочины. Широкие лучи (flood) дают ближний свет с углом рассеивания до 120°, что незаменимо на бездорожье. Комбинированные варианты (combo) совмещают оба типа в одном корпусе.

Критерии выбора по характеристикам луча

Тип луча	Дальность (метры)	Угол рассеивания	Оптимальное применение
Spot	500-1500+	10°-20°	Скоростное движение по трассе
Flood	100-300	60°-120°	Бездорожье, технические работы
Combo	300-800	30°-60°	Универсальное использование

При выборе учитывайте взаимосвязь параметров:

• Мощность ≠ Яркость: светодиодные фары при 30W могут превосходить галогенные на 100W за счёт КПД
• Дальность падает на 20-40% при установке выше 2.5 метров из-за рассеивания
• Линзованная оптика увеличивает дальность на 15-25% против рефлекторной при равной мощности

1. Определите основной сценарий: движение по трассе (дальность) или бездорожье (ширина луча)
2. Рассчитайте суммарную силу света: для серьёзного бездорожья требуется минимум 10 000 лм на пару фар
3. Проверьте соответствие креплений: тяжёлые мощные фары (1.5-3 кг) требуют усиленных кронштейнов

Параметры выбора: угол рассеивания светового потока

Угол рассеивания определяет ширину освещаемой зоны перед транспортным средством. Узкий луч (15-30°) создает интенсивный "пробивной" свет для скоростного движения по трассе или пустынным равнинам, концентрируя энергию на большом расстоянии. Широкий угол (45-60°) обеспечивает панорамное боковое освещение, критически важное при движении по извилистым горным серпантинам, лесным тропам или бездорожью с препятствиями.

Комбинированные решения (например, световые приборы с сегментированными линзами или гибридные блоки) позволяют одновременно прорабатывать дальнюю перспективу и обочины. Для внедорожников особенно актуальны фары с асимметричным пучком, где одна часть луча фокусируется на расстоянии, а другая – расширяется для захвата краев дороги или тропы без ослепления встречного потока.

Критерии выбора и монтажные нюансы

• Тип местности:
  • Пустыни/степи: узкий луч (20-25°)
  • Горы/леса: широкий угол (50°+)
  • Универсальное использование: комбинированные системы
• Зависимость от типа оптики:
  1. Reflector (рефлектор): шире рассеивание, проще конструкция
  2. Projector (линза): точная фокусировка, возможность асимметрии

Угол (°)	Дальность (м)	Оптимальное применение
15-25	300+	Скоростные участки, открытые пространства
30-45	150-250	Грунтовые дороги, умеренное бездорожье
50-70	50-120	Техничные трейлы, поиск объектов у обочины

Важно: при установке на крышу необходимо учитывать увеличение высоты светового центра. Корректировка угла наклона (регулировочными винтами на кронштейнах) обязательна для предотвращения ослепления других участников движения и оптимизации зоны покрытия относительно дорожного профиля.

Параметры выбора: класс пылевлагозащиты (IP-рейтинг)

IP-рейтинг (Ingress Protection) – ключевой параметр для крышных фар, определяющий устойчивость к проникновению пыли и влаги. Эксплуатация в условиях бездорожья подразумевает постоянный контакт с грязью, брызгами, ливнями и глубокими бродами. Недостаточная защита приведет к запотеванию оптики, коррозии контактов и преждевременному выходу из строя.

Рейтинг обозначается кодом вида IPXX, где первая цифра характеризует защиту от твердых частиц, вторая – от жидкости. Чем выше значения, тем надежнее герметизация корпуса. Для крышного монтажа критичны оба показателя из-за повышенного воздействия агрессивных сред и отсутствия естественных укрытий.

Расшифровка и требования к внедорожным фарам

Первая цифра (защита от пыли/твердых тел):

• 5 (IP5X): Частичная защита от пыли. Допустимо проникновение мелких частиц без нарушения работы.
• 6 (IP6X): Полная пыленепроницаемость. Пыль не проникает в корпус даже при длительном воздействии.

Вторая цифра (защита от влаги):

• 4 (IPX4): Защита от брызг воды с любого направления. Минимум для легкого бездорожья.
• 5 (IPX5): Защита от струй воды под давлением (например, мойка).
• 7 (IPX7): Выдерживает кратковременное погружение на глубину до 1 метра (30 минут).
• 8 (IPX8): Герметичность при длительном погружении на заданную производителем глубину.
• 9K (IPX9K): Устойчивость к мойке горячей водой под высоким давлением.

Рекомендуемый IP	Применение	Критичные параметры
IP65	Умеренное бездорожье, асфальт	Пыль, дождь, мойка
IP67/IP68	Экстремальные экспедиции, грязь, броды	Глубокая вода, грязевая взвесь
IP69K	Профессиональная эксплуатация	Гидропескоструйная очистка

Минимально допустимый стандарт для крышного монтажа – IP65. Оптимальным считается IP67/68, гарантирующий работоспособность после погружения в воду. Для соревнований или работы в условиях сильного загрязнения (болота, песчаные бури) обязателен IP68 или IP69K. Проверяйте соответствие рейтинга не только корпуса, но и разъемов – слабое место большинства фар.

Параметры выбора: ударопрочность и виброустойчивость

Ударопрочность корпуса критична при эксплуатации внедорожника в экстремальных условиях. Постоянный контакт с ветками, камнями, гравием требует использования материалов, устойчивых к механическим повреждениям. Оптика из поликарбоната или закаленного стекла с защитными решетками предотвращает разрушение при прямых ударах.

Виброустойчивость напрямую влияет на срок службы ламп и целостность креплений. Длительное воздействие тряски на бездорожье или при движении по пересеченной местности провоцирует ослабление соединений и выход элементов из строя. Качественные фары комплектуются амортизирующими прокладками и усиленными кронштейнами для гашения колебаний.

Ключевые аспекты при выборе

• Материал корпуса: литой алюминий или ударопрочный термопластик выдерживают деформации лучше штампованных деталей.
• Степень защиты: индекс IP67/68 гарантирует герметичность после вибрационных нагрузок.
• Конструкция креплений: наличие резиновых демпферов и стальных стяжек снижает резонанс.

Параметр	Рекомендуемые характеристики	Последствия несоблюдения
Ударопрочность	Поликарбонат 5+ мм, алюминиевый сплав	Трещины на рассеивателе, деформация корпуса
Виброустойчивость	Антирезонансные подушки, крепеж с контргайками	Разбалтывание креплений, обрыв проводки

1. Проверяйте соответствие стандартам MIL-STD-810G (тесты на удар/вибрацию).
2. Исключайте полые кронштейны – предпочтительны цельные конструкции с рёбрами жёсткости.
3. Тестируйте фиксацию перед установкой: попытка ручного смещения не должна вызывать люфт.

Эксплуатационные ограничения на дорогах общего пользования

Использование дополнительных фар на крыше внедорожника при движении по дорогам общего пользования строго регламентируется ПДД. Основное ограничение касается запрета на включение мощных световых приборов (особенно ксеноновых, светодиодных прожекторов) в условиях встречного разъезда транспортных средств – это ослепляет водителей и создаёт аварийную ситуацию.

Пункт 19.2 ПДД прямо указывает, что в светлое время суток разрешено применять только фары ближнего света, противотуманные фары или дневные ходовые огни. Дополнительное освещение на крыше не относится ни к одной из этих категорий, поэтому его активация на общественных трассах классифицируется как нарушение.

Ключевые аспекты ограничений

• Световое загрязнение: Широкий луч крышевых фар (особенно прожекторного типа) мешает другим участникам движения даже при отсутствии встречного потока.
• Правила активации: Использование разрешено исключительно вне дорог общего пользования (лесные/полевые трассы, бездорожье) или на закрытых территориях.
• Требования к монтажу: При установке необходимо обеспечить:
  1. Физическое закрытие источников света чехлами при езде по городу/трассам.
  2. Отключение питания от бортовой сети во избежание случайного включения.
  3. Отсутствие выступающих элементов за габариты ТС (п. 7.3 ПДД).

Тип нарушения	Статья КоАП	Санкции
Несанкционированное включение фар	12.20	Предупреждение или штраф 500 руб.
Создание ослепляющего эффекта	12.5 ч.1	Штраф 500 руб.
Превышение габаритов ТС	12.5 ч.1	Штраф 500 руб.

Перед эксплуатацией внедорожника с крышевым освещением на дорогах общего пользования обязательно проверьте соответствие конструкции техническим требованиям ПДД РФ и предусмотрите возможность быстрого демонтажа или изоляции световых приборов.

Обязательные условия для легальной работы световых приборов

Установленные фары должны соответствовать Техническому регламенту Таможенного союза ТР ТС 018/2011 "О безопасности колесных транспортных средств". Каждый световой прибор обязан иметь сертификат соответствия, подтверждающий его параметры и безопасность. Использование несертифицированного оборудования запрещено законом.

Монтаж обязан исключать ослепление водителей встречного транспорта и ухудшение обзора для самого водителя внедорожника. Подключение выполняется через отдельное реле с обязательной установкой предохранителя соответствующей мощности. Управление фарами на крыше должно быть независимым и не совмещаться с основным светом.

1. Цвет излучения: Только белый или селективный желтый. Красные, синие и другие цвета строго запрещены.
2. Расположение:
   • Высота от дорожного покрытия – не более 1200 мм
   • Симметрично относительно продольной оси автомобиля
   • Минимальное расстояние между фарами – 300 мм
3. Угол наклона: Обязательная регулировка пучка света строго ниже горизонтальной плоскости.
4. Ограничение использования: Включение разрешено исключительно вне населенных пунктов при отсутствии встречного транспорта. В городе и на освещенных трассах – только ПТФ.
5. Регистрация изменений: Обязательное внесение отметки в ПТС после монтажа через сертифицированную лабораторию с последующим согласованием в ГИБДД.

Крепежные системы: универсальные кронштейны

Универсальные кронштейны обеспечивают гибкость установки дополнительного светового оборудования на крышу внедорожника без необходимости сверления кузова. Они изготавливаются из прочных материалов – алюминиевых сплавов или стали с антикоррозийным покрытием – и рассчитаны на работу в условиях вибрации, перепадов температур и повышенных нагрузок.

Конструктивно такие кронштейны представляют собой регулируемые рамные системы или наборные профили, которые фиксируются на стандартных точках крепления (поперечинах багажника, релингах или дюралевых дугах). Ключевое преимущество – возможность адаптации под разные модели фар (круглые, прямоугольные, световые балки) и их комбинации за счет сменных площадок и регулировочных элементов.

Особенности монтажа

• Безопасная фиксация: Используются стяжные хомуты с внутренними резиновыми прокладками, предотвращающими повреждение лакокрасочного покрытия и обеспечивающими плотный обжим.
• Настройка угла наклона: Шарнирные соединения или поворотные платформы позволяют точно направить световой поток.
• Усиление конструкции: Диагональные распорки или дополнительные стойки применяются для монтажа тяжелых световых балок длиной более 1 метра.

Тип крепления	Подходит для	Ограничения
На релинги	Любые фары, малый вес	Макс. нагрузка 15-20 кг
На дуги багажника	Тяжелые световые балки	Требуется проверка прочности дуг
Сквозное (на болтах)	Экстремальные нагрузки	Необходимо сверление крыши

Важно: Перед установкой необходимо проверить соответствие веса оборудования максимальной нагрузке, указанной производителем кронштейна и элемента крепления на автомобиле. Регулярная протяжка соединений (раз в 3-6 месяцев) обязательна для сохранения надежности.

Крепежные системы: рамочные конструкции для багажника

Рамочные конструкции представляют собой универсальную платформу, монтируемую на штатные точки крепления багажника автомобиля. Их основу составляет жесткий каркас из алюминиевых или стальных профилей, образующий прямоугольную или сложную геометрическую форму, которая обеспечивает стабильную основу для установки фар. Конструкция спроектирована для равномерного распределения веса и минимизации вибраций при движении по бездорожью.

Ключевым преимуществом рамок является модульность – они оснащаются поперечинами и продольными рейками с перфорацией, позволяющей гибко позиционировать световые приборы. Дополнительные элементы (угловые кронштейны, регулируемые стойки) обеспечивают установку фар под требуемым углом. Для защиты от коррозии и механических повреждений профили часто покрывают порошковой краской или анодируют.

Особенности монтажа

• Типы крепления:
  • Болтовое соединение через сквозные отверстия в профиле
  • Эксцентриковые зажимы для быстрой фиксации без сверления
  • Специальные адаптеры под конкретную модель багажника
• Этапы установки:
  1. Сборка каркаса согласно инструкции
  2. Фиксация рамы на багажнике с применением резиновых прокладок для защиты ЛКП
  3. Крепление фар через переходные пластины с контролем угла наклона
  4. Прокладка электропроводки через кабель-каналы в профиле

Параметр	Алюминиевая рама	Стальная рама
Вес	4-6 кг	8-12 кг
Грузоподъемность	До 50 кг	До 100 кг
Устойчивость к деформации	Средняя	Высокая

Важно: При установке необходимо соблюдать предельную нагрузку, указанную производителем багажника, и использовать герметизирующие составы для мест крепления во избежание протечек. Регулярная проверка затяжки крепежа обязательна после езды по тяжелому бездорожью.

Крепежные системы: сопряжение с силовым обвесом

Правильное сопряжение крепежной системы с силовым обвесом критически важно для безопасности и долговечности конструкции. Неверный монтаж создает точки концентрации напряжения, что ведет к деформации кузова, трещинам лакокрасочного покрытия и риску отрыва фар при экстремальных нагрузках. Силовой обвес выступает несущей платформой, поэтому крепеж должен равномерно распределять динамические и статические нагрузки без нарушения геометрии элементов.

Конструктивно силовой обвес включает каркасы безопасности, бамперы, пороги и дуги из стали, алюминия или композитов. Каждый материал требует специфичного подхода: стальные элементы допускают сварное крепление кронштейнов, алюминиевые – болтовые соединения с антикоррозийными прокладками, композиты нуждаются в щадящих зажимах без точечного давления. Ключевой параметр – соответствие веса фар и прочности узла сопряжения.

Типы креплений и особенности монтажа

• Болтовое соединение через сквозные отверстия: Максимальная надежность для стальных каркасов. Требует точной разметки, сверления с защитой кромок от коррозии, применения стопорных гаек и контргаек. Обязательна проверка затяжки каждые 500 км.
• Специальные хомуты для трубчатых дуг: Универсальное решение без сверления. Оснащаются демпфирующими вставками для гашения вибраций. Не подходят для тяжелых световых панелей (свыше 5 кг на точку крепления).
• Адаптеры под штатные точки крепления: Используют заводские резьбовые платформы на обвесе. Требуют точного соответствия геометрии и совместимости по нагрузкам. Минимизируют риск повреждения ЛКП.

Таблица: Сравнение способов сопряжения

Тип крепления	Совместимые обвесы	Макс. нагрузка (на точку)	Сложность монтажа
Сквозное болтовое	Стальные каркасы, усиленные бампера	15 кг	Высокая (требуется сверление)
Накидные хомуты	Трубчатые дуги, алюминиевые пороги	7 кг	Средняя (регулировка по диаметру)
Штатные адаптеры	Сертифицированные обвесы с резьбовыми площадками	Зависит от производителя	Низкая (без модификации обвеса)

При монтаже обязательно учитывается вектор нагрузок: вертикальная сила от веса фар, горизонтальные усилия при раскачивании, динамические удары на бездорожье. Узлы крепления располагают строго над силовыми элементами обвеса, исключая монтаж на декоративные накладки. Для композитных обвесов применяют динамометрический ключ с контролем момента затяжки во избежание смятия материала. После установки проводятся тестовые заезды по бездорожью с последующей диагностикой состояния крепежа.

Подготовительные работы: разметка точек установки

Тщательно очистите поверхность крыши в зоне монтажа от грязи, пыли и защитного покрытия (воска, силикона), используя обезжириватель. Это обеспечит надежное сцепление разметочных материалов и точность измерений.

Определите оптимальное расположение фар на крыше, учитывая: требования ПДД (освещение не должно слепить встречный транспорт), конструкцию рейлингов (если крепление идет на них), центр тяжести груза, доступность подключения к проводке и эстетическую симметрию. Избегайте зон вблизи антенн, люков или элементов вентиляции.

Технология нанесения разметки

Обязательные инструменты: рулетка, строительный уровень, маркер/мелок для металла, малярный скотч. Для сложных контуров подготовьте картонный шаблон кронштейна.

1. Базовая линия: Отметьте центральную ось крыши (от лобового стекла до заднего). Используйте уровень для контроля горизонта.
2. Позиционирование кронштейнов:
   • При креплении к рейлингам: измерьте расстояние между точками фиксации на кронштейне и перенесите его на рейлинг с учетом симметрии.
   • При монтаже на крышу: отступите минимум 15 см от края стекла/люка. Нанесите контуры опорных пластин шаблоном.
3. Контроль геометрии: Проверьте равенство диагоналей между метками (от левой передней до правой задней и наоборот). Допустимое расхождение – не более 2 мм.

Параметр	Рекомендация
Расстояние между фарами	Не менее 40 см для вентиляции и минимизации вибрации
Отступ от края крыши	≥15 см (зависит от модели авто)
Погрешность разметки	≤2 мм на 1 м длины

Важно: Убедитесь, что точки сверления не попадают на электропроводку или усилители под обшивкой крыши (используйте автосканер или монтажный щуп). Заклейте размеченные зоны малярным скотчем перед сверлением для защиты ЛКП.

Техника сверления технологических отверстий в крыше

Точное позиционирование отверстия – критический этап. Определите место входа кабеля, избегая силовых элементов каркаса и существующей проводки. Используйте малярный скотч для защиты лакокрасочного покрытия и маркер для разметки центра. Обязательно сверьте расположение из салона, чтобы исключить контакт с обшивкой потолка.

Подготовьте инструмент: дрель с регулировкой оборотов, кернер, набор свёрл (центровочное Ø3-4 мм, основное под размер кабель-ввода), средства индивидуальной защиты. Убедитесь в отсутствии под местом сверления электрооборудования, пластиковых креплений или уплотнителей. Закрепите ветошь внутри салона для сбора металлической стружки.

Последовательность операций

1. Кернение центра: Установите кернер строго по разметке, нанесите удар молотком для создания направляющего углубления (предотвращает соскальзывание сверла).
2. Пилотное сверление: Зафиксируйте центровочное сверло в патроне, установите обороты дрели на 800-1000 об/мин. Плавно пройдите металл без избыточного давления, контролируя перпендикулярность.
3. Расширение отверстия: Замените сверло на основное (рекомендуется ступенчатое или биметаллическая коронка). Сверлите на низких оборотах (300-500 об/мин) с охлаждением машинным маслом. При толщине металла от 1.5 мм используйте поддержку ассистента для подачи СОЖ.
4. Финишная обработка: Удалите заусенцы круглым напильником или зенкером. Обработайте кромки антикоррозийным грунтом (цинкосодержащим).

Тип оснастки	Диаметр отверстия	Особенности применения
Ступенчатое сверло	4-30 мм	Минимальная деформация металла, не требует замены оснастки
Биметаллическая коронка	20-60 мм	Обязательное использование СОЖ, риск перегрева кромок
Спиральное сверло	до 10 мм	Требует предварительного центрования, риск увода

Герметизация: Немедленно установите резиновый сальник или металлическую втулку с термоусадкой. Нанесите автомобильный герметик (типа Terostat или 3M Auto) по периметру ввода с внешней и внутренней стороны. Избегайте силиконовых составов – они вызывают коррозию оцинкованных поверхностей.

Проверьте гидроизоляцию через 24 часа: полейте водой место ввода из шланга под давлением, контролируя отсутствие протечек в салоне. При монтаже жгута оставьте провис кабеля 8-10 см для компенсации вибраций.

Герметизация точек крепления от протечек

Качественная герметизация крепежных отверстий – критически важный этап монтажа, предотвращающий попадание влаги в салон и развитие коррозии на металле крыши. Даже микроскопические зазоры вокруг болтов или кронштейнов при постоянном воздействии воды, пыли и перепадов температур неизбежно приведут к протечкам, повреждению обивки потолка и электрооборудования.

Для обеспечения надежной гидроизоляции применяют специализированные составы, устойчивые к ультрафиолету, экстремальным температурам и вибрациям. Герметик наносится комплексно: под монтажную пластину кронштейна, непосредственно на резьбу крепежных элементов и поверх установленных болтов после затяжки, формируя многослойную защиту по всему пути возможного проникновения воды.

Материалы и технология нанесения

Оптимальные решения для герметизации:

• Автомобильный силиконовый герметик (черный или прозрачный): Гибкий, устойчив к УФ и -60°C...+200°C.
• Бутилкаучуковая лента: Самоклеящаяся лента для прокладки под основание кронштейна.
• Анаэробные резьбовые герметики: Заполняют микропустоты в резьбе, полимеризуются без воздуха.
• Резиновые или EPDM уплотнительные шайбы: Комбинируются с герметиком для болтов.

Порядок работ:

1. Обезжирить поверхности крыши и крепежа в зоне контакта.
2. Наклеить бутиловую ленту на нижнюю плоскость кронштейна (при ее наличии).
3. Нанести слой силикона на место установки кронштейна и/или на ленту.
4. Установить кронштейн, вставить болты, обработанные анаэробным герметиком.
5. Затянуть крепеж с рекомендованным моментом (без перетяжки!).
6. Сформировать защитный "грибок" из силикона поверх шайбы и болта, закрыв торец гайки.

Контроль качества: После монтажа обязательна проверка водой – обильный полив зоны крепления из шланга в течение 5-10 минут поможет выявить недостатки герметизации до начала эксплуатации.

Прокладка электропроводки через уплотнители дверей

Основная задача при прокладке проводов через дверные проемы – сохранить герметичность салона и предотвратить повреждение кабеля при открывании/закрывании двери. Провод должен проходить через существующие технологические отверстия или специальные штатные каналы, предназначенные для заводской электропроводки автомобиля. При их отсутствии или неудобстве расположения допускается аккуратный монтаж через сам резиновый гармоничный уплотнитель между кузовом и дверью.

Никогда не прокладывайте провод поверх уплотнителя или впритирку к его краю – это гарантированно приведет к его перетиранию и нарушению гидроизоляции. Используйте специальные проходные штуцеры или втулки из эластичного материала (резина, силикон), которые плотно обжимают провод и надежно герметизируют отверстие. Обязательно оставьте достаточный запас длины провода (петлю) внутри двери или стойки кузова для компенсации движения дверной коробки.

Ключевые этапы и особенности

Правильный выбор точки ввода:

• Заводские отверстия: Ищите существующие заглушки или свободные места в монтажных колодцах кузова/двери.
• Гармошка уплотнителя: Прокол делайте только в толстой части "гармошки", избегая зон сгиба и краев. Используйте шило или тонкое сверло.

Герметизация и защита провода:

• Проходные втулки: Обязательно установите резиновую или силиконовую втулку (сальник) в отверстие. Она защитит изоляцию от порезов металлом и обеспечит герметичность.
• Термоусадка: Наденьте на провод отрезок термоусадочной трубки в месте прохода через кузов/уплотнитель для дополнительной защиты от истирания.

Трассировка и фиксация:

• Компенсационная петля: Сформируйте петлю провода длиной 10-15 см внутри стойки кузова или двери. Это исключит натяжение при движении двери.
• Фиксация стяжками: Надежно закрепите провод пластиковыми стяжками к штатной жгуту проводки внутри кузова и двери, не допуская провисаний и контакта с подвижными элементами.

Рекомендуемые материалы и инструменты

Материал/Инструмент	Назначение
Резиновые/силиконовые сальники (втулки)	Герметизация отверстия, защита провода от перетирания
Термоусадочная трубка	Усиление изоляции в зоне прохода, защита от влаги
Автомобильный гофроканал	Защита провода на участках вне салона/двери
Пластиковые стяжки (хомуты)	Фиксация жгута к штатной проводке
Шило / Тонкое сверло (3-5 мм)	Аккуратное создание отверстия в уплотнителе

Проверка после монтажа: После прокладки тщательно проверьте:

1. Плавность и легкость хода двери (провод не должен мешать).
2. Отсутствие натяжения или перегибов провода в крайних положениях двери.
3. Герметичность: полейте водой на место ввода провода при закрытой двери – внутри салона должно быть сухо.
4. Работоспособность фар и отсутствие КЗ.

Прокладка электропроводки через технологические заглушки

Технологические заглушки, установленные производителем в кузове или крыше автомобиля, являются оптимальными точками для ввода силовых кабелей питания дополнительных фар. Их использование минимизирует необходимость сверления новых отверстий, сохраняя целостность лакокрасочного покрытия и антикоррозионную защиту кузова. Эти резиновые или пластиковые элементы герметичны и легко демонтируются для монтажа.

Кабель должен проходить через заглушку с использованием специальных герметизирующих втулок или сальников для исключения проникновения влаги и пыли в салон или пространство под крышей. Сечение провода подбирается в соответствии с мощностью устанавливаемых фар, с запасом 20-30%, а трасса прокладки исключает контакт с подвижными элементами кузова и острыми кромками.

Ключевые этапы и требования

При организации ввода соблюдайте последовательность:

1. Демонтаж заглушки: Аккуратно подденьте элемент пластиковой лопаткой.
2. Подготовка кабеля:
   • Наденьте термоусадочную трубку на провод
   • Установите резиновый сальник подходящего диаметра
3. Герметизация:
   • Проденьте кабель через сальник и заглушку
   • Обработайте стыки автомобильным герметиком (типа Terostat или аналог)
4. Установка: Зафиксируйте заглушку в штатном месте, обеспечив равномерное прилегание.

Обязательные меры безопасности:

• Изоляция кабеля в гофротрубке по всей длине трассы
• Фиксация проводки пластиковыми хомутами с шагом 25-30 см
• Защита от перетирания в зонах контакта с кузовом мягкими втулками
• Проверка герметичности поливом водой после монтажа

Параметр	Рекомендация	Ошибка
Тип кабеля	Многожильный медь в двойной изоляции (ПВС, КГ)	Акустические провода или тонкие одножильные
Герметик	Нейтральный силикон для авто	Кислотные герметики, разрушающие резину
Запас длины	10-15 см у места ввода	Натянутая проводка

Монтаж переключателя света на приборной панели

Определите оптимальное место установки на панели с учётом эргономики и отсутствия препятствий для других элементов управления. Подготовьте необходимые инструменты: электродрель с коронкой под диаметр переключателя, набор отвёрток, кусачки, изоленту, тестер напряжения и монтажные провода сечением не менее 1,5 мм².

Снимите минусовую клемму с АКБ для обесточивания бортовой сети. С помощью тестера убедитесь в отсутствии напряжения в зоне монтажа. Выполните разметку под отверстие, учитывая конструктивные особенности панели (усилители, воздуховоды) – используйте шаблон из комплекта переключателя.

Пошаговый порядок работ

1. Сверление отверстия: Зафиксируйте панель струбцинами. Просверлите отверстие коронкой на низких оборотах, избегая сколов ламинированного покрытия.
2. Прокладка проводки: Протяните кабель от места установки до блока предохранителей через технологические заглушки. Используйте пластиковые хомуты для крепления к штатной жгуту.
3. Подключение контактов:
   • Жёлтый провод – к +12V через реле и предохранитель
   • Чёрный провод – к кузову (масса)
   • Синий провод – к управляющему кабелю фар на крыше
4. Фиксация переключателя: Вставьте корпус в отверстие до щелчка фиксаторов (или закрепите штатными гайками). Убедитесь в отсутствии перекосов.

Тип подключения	Особенности	Риски
Прямое к аккумулятору	Максимальная нагрузочная способность	Требует отдельного реле и предохранителя
Через замок зажигания	Исключает случайное включение	Перегрузка штатной проводки
CAN-модуль	Интеграция с бортовым компьютером	Сложность самостоятельного монтажа

После подключения обязательно проверьте изоляцию соединений и отсутствие перетирания проводов. Подайте питание на АКБ, протестируйте работу всех режимов переключателя (ближний/дальний/противотуманки). Убедитесь в срабатывании реле и отсутствии нагрева контактов при 5-минутной работе.

Монтаж переключателя света на рычагах управления

Интеграция переключателя на штатный подрулевой рычаг обеспечивает эргономичное управление дополнительными фарами без отвлечения от дороги. Такой монтаж требует точного подключения к электропроводке автомобиля с соблюдением нагрузочных характеристик цепи. Корректная установка гарантирует синхронную работу основного и вспомогательного освещения через штатные органы управления.

Перед началом работ обязательно отключите минусовую клемму аккумулятора. Подготовьте набор изоляционных материалов (термоусадка, изолента), мультиметр для диагностики цепей, съёмники пластиковых панелей и комплект проводов с сечением не менее 1.5 мм². Убедитесь, что выбранный переключатель совместим с силой тока ваших фар – при мощности свыше 100 Вт обязательна установка промежуточного реле.

Последовательность установки

1. Демонтаж кожуха рулевой колонки: снимите декоративные накладки рычага управления, открутив крепёжные винты и аккуратно поддев клипсы пластиковым инструментом.
2. Определение точек подключения:
   • Найдите провод управляющего сигнала для габаритов или дальнего света (проверка мультиметром при включении)
   • Выявите свободное место для фиксации переключателя на рычаге
3. Прокладка проводки:
   1. Проложите сигнальный кабель от рычага к реле фар через технологические отверстия в кузове
   2. Подключите питающий провод к предохранителю на приборной панели
   3. Выведите массовый провод на кузовной болт
4. Фиксация переключателя: установите кнопку/тумблер в подготовленное гнездо на рычаге, закрепите механизм стопорными кольцами или клеем-герметиком
5. Тестирование:
   • Подключите АКБ, проверьте реакцию фар на все положения переключателя
   • Убедитесь в отсутствии заеданий рычага при повороте руля

При подключении используйте только штатные разъёмы автомобиля – запрещено нарушать целостность заводской изоляции проводов методом «скруток». Все соединения герметизируйте термоусадкой с клеевым слоем для защиты от влаги и вибрации. После сборки кожуха колонки проверьте отсутствие посторонних звуков при работе поворотников и стеклоочистителей.

Схема подключения через реле и предохранители

Подключение дополнительных фар через реле и предохранители обеспечивает безопасную передачу тока без перегрузки штатной электропроводки автомобиля. Реле выполняет функцию управляемого выключателя, разделяя цепи питания фар и сигнала включения.

Предохранители защищают оборудование от коротких замыканий и перегрузок. Их установка максимально близко к источнику питания (аккумулятору) – обязательное требование для предотвращения возгорания при повреждении кабелей.

Ключевые элементы схемы

Компонент	Назначение
Реле 30-40А	Коммутация высокого тока фар
Предохранитель	Защита цепи (номинал на 20-25% выше тока фар)
Кнопка/переключатель	Подача управляющего сигнала в салоне
Провода сечением 1.5-2.5 мм²	Цепь управления (кнопка → реле)
Провода сечением 2.5-4 мм²	Силовая цепь (АКБ → фары)

Порядок подключения:

1. Закрепите реле в моторном отсеке (вдали от нагревающихся деталей)
2. Подключите к клемме 30 реле провод от «+» АКБ через предохранитель
3. Соедините клемму 85 реле с массой кузова
4. Направьте провод от клеммы 86 к переключателю в салоне
5. Подайте с переключателя «+» на клемму 86 (через предохранитель малого номинала)
6. Соедините клемму 87 реле с «+» фар
7. Подключите «–» фар к кузову авто

Контрольные точки после монтажа:

• Надежность контактов в клеммах и местах соединения
• Изоляция проводов в зонах трения о кузовные элементы
• Фиксация предохранителей в штатных блоках или держателях
• Отсутствие провисающих кабелей возле подвижных деталей

Алгоритм подключения к аккумулятору напрямую

Важно: Перед началом работ отсоедините отрицательную клемму аккумулятора для предотвращения короткого замыкания. Убедитесь в наличии всех комплектующих: силовой кабель (сечением ≥2.5 мм²), предохранитель (на 20-30% выше потребления фар), реле, кнопка управления, термоусадка, клеммы и изолента.

Подготовьте трассировку кабеля от аккумулятора к месту установки фар через технологические отверстия в кузове, избегая острых кромок и подвижных элементов. Используйте гофротрубу для защиты провода в зонах риска.

Пошаговая схема монтажа

1. Установка предохранителя: Зафиксируйте держатель предохранителя на расстоянии 15-30 см от плюсовой клеммы АКБ. Подключите отрезок кабеля между клеммой "+" и предохранителем.
2. Прокладка силового кабеля: Проведите основной кабель от предохранителя через моторный отсек и салон к месту монтажа реле (обычно под торпедо). Фиксируйте хомутами каждые 30 см.
3. Подключение реле:
   • Контакт 30 – к силовому кабелю от АКБ
   • Контакт 87 – к плюсовым проводам фар на крыше
   • Контакт 86 – к массе через болт кузова
   • Контакт 85 – к управляющей кнопке в салоне
4. Коммутация кнопки: Подключите второй контакт кнопки к "+" зажигания или отдельному предохранителю в монтажном блоке.
5. Финальное соединение: Минусовые провода от фар присоедините к ближайшей штатной массе кузова. Изолируйте все соединения термоусадкой.

Контрольная точка	Параметры проверки
Сечение кабеля	≥2.5 мм² для нагрузки до 15А
Номинал предохранителя	Рассчитывается: ∑Вт фар / 12В × 1.3
Сопротивление изоляции	Отсутствие КЗ на массу мультиметром

После подключения клеммы АКБ протестируйте систему: при включении зажигания и нажатии кнопки фары должны загораться без задержек. Проверьте нагрев кабеля у клемм в течение 10 минут работы.

Схемы синхронизации с основным светом автомобиля

Синхронизация дополнительных фар с штатной системой освещения обеспечивает удобство управления и соответствие требованиям ПДД. Основная задача – исключить возможность раздельного включения мощного верхнего света и штатных фар дальнего света, что запрещено законодательством большинства стран.

Ключевым элементом любой схемы является блок управления или реле, предотвращающее работу дополнительных фар без активации штатного дальнего света. Это реализуется через разрыв цепи питания допфар сигналом от цепи основных фар, обеспечивая автоматическое отключение "верхних" огней при переключении на ближний свет.

Основные схемы подключения

На практике применяются три базовых варианта синхронизации:

1. Через реле управления
   Принцип: Штатный сигнал дальнего света подается на управляющий контакт реле, замыкающего силовую цепь допфар. Преимущества: простота, надежность, низкая стоимость.
2. Через CAN-модуль
   Принцип: Специальный декодер интегрируется в цифровую шину автомобиля для считывания статуса света без вмешательства в штатную проводку. Преимущества: сохранение гарантии, отсутствие риска перегрузки цепей.
3. С отдельным переключателем в салоне
   Принцип: Ручной выключатель допфар физически соединен с цепью дальнего света через реле. Включение возможно только при активированном штатном дальнем свете. Преимущества: прямой контроль водителя.

Схема	Сложность монтажа	Защита от ошибок	Совместимость
Реле управления	Низкая	Требует точного подбора реле	Любые авто без CAN
CAN-модуль	Высокая (требуется программирование)	Максимальная	Авто с CAN-шиной после 2006 г.в.
Выключатель с реле	Средняя	Зависит от дисциплины водителя	Универсальная

Критические требования при монтаже: Обязательное использование предохранителя в силовой цепи рядом с АКБ, герметизация соединений, применение проводов с сечением не менее 2.5 мм². Запрещено подключение напрямую к штатным лампам дальнего света – это вызывает перегрузку цепи.

Процесс точной регулировки угла наклона фар

Точная регулировка угла наклона фар, установленных на крыше внедорожника, критически важна для безопасности. Неправильный угол создаёт ослепляющий эффект для встречных водителей и снижает эффективность освещения дорожного полотна, особенно учитывая повышенное расположение источника света.

Процедура требует ровной площадки, вертикальной стены (или экрана) на расстоянии 5-10 метров и точных измерительных инструментов. Предварительно проверяется давление в шинах, нагрузка автомобиля (включая вес крышевого оборудования) и исправность креплений световых приборов.

Пошаговая последовательность работ

1. Разметка на экране:
   • Установите автомобиль перпендикулярно стене на контрольном расстоянии.
   • Отметьте на экране центр каждой фары (вертикальная ось) и центральную ось автомобиля.
   • Проведите горизонтальную линию, соответствующую высоте центра фары от земли.
2. Определение базовой точки:
   • От горизонтальной линии вниз отложите расстояние, равное 1-1.5% от дистанции до авто (пример: при 5 метрах – 5-7.5 см). Это точка максимальной границы светового пучка.
3. Регулировка вертикального угла:
   • Включите ближний свет (или основной режим для внедорожных фар).
   • С помощью регулировочных винтов на корпусе (обычно обозначены "UP/DOWN") добейтесь, чтобы верхняя граница светового пятна совпала с нанесённой нижней меткой.
   • Контролируйте чёткость "светотеневой границы".
4. Регулировка горизонтального угла:
   • Добейтесь, чтобы "горячая точка" (центр пучка) каждой фары совпадала с её вертикальной осевой линией на экране (регулировочные винты "LEFT/RIGHT").
   • Убедитесь в симметричности световых пятен относительно центра авто.

Ключевой параметр	Значение/Действие	Примечание
Дистанция до экрана	5-10 метров	Чем больше, тем точнее регулировка
Смещение границы пучка вниз	1-1.5% от дистанции	Для компенсации высоты установки
Регулировочные винты	UP/DOWN, LEFT/RIGHT	Расположены на корпусе фары

Финишный контроль обязателен: Проведите тестовую поездку в тёмное время суток по разному рельефу. Оцените отсутствие слепящего эффекта, равномерность освещения и соответствие пучка дорожной ситуации. Корректировки при необходимости выполняются малыми шагами.

Проверка функциональности электрической цепи

Перед монтажом фар на крышу обязательна комплексная проверка всей электрической цепи для выявления дефектов проводки, слабых контактов или неисправных компонентов. Пропуск этого этапа приводит к коротким замыканиям, перегоранию предохранителей или отказу осветительного оборудования в процессе эксплуатации.

Проверка начинается с визуального осмотра кабелей на отсутствие перегибов, потертостей изоляции и коррозии клемм. Далее последовательно тестируются элементы цепи мультиметром в режимах измерения напряжения, сопротивления и «прозвонки», особое внимание уделяя участкам подключения к АКБ и реле.

Ключевые этапы диагностики:

1. Прозвонка проводки:
   • Отсоедините разъёмы фар и блок управления.
   • Проверьте целостность проводов от АКБ до потребителей (режим «Ω» или зуммер).
   • Убедитесь в отсутствии КЗ на массу («+» провод не должен звониться на кузов).
2. Тестирование защиты:
   • Замерьте сопротивление предохранителей (исправные – ~0 Ом).
   • Подайте 12В на управляющие контакты реле, проверьте срабатывание (характерный щелчок) и проводимость силовых цепей.
3. Контроль напряжений:
   • При включенном зажигании и активированном выключателе фар измерьте напряжение на входе/выходе реле, клеммах массы и разъёмах ламп.
   • Падение напряжения на любом участке цепи не должно превышать 0.5В.

Параметр	Норма	Инструмент
Напряжение АКБ	12.6–14.4В	Мультиметр (VDC)
Сопротивление массы	≤ 0.1 Ом	Мультиметр (Ω)
Ток утечки	≤ 50мА	Мультиметр (A)

Особенности обслуживания галогенных ламп

Регулярная проверка состояния ламп обязательна – вибрация при бездорожье ускоряет выход из строя нити накаливания. Обязательно контролируйте герметичность плафонов: попадание влаги на горячую колбу вызывает мгновенное разрушение кварцевого стекла. Осматривайте контакты патрона на предмет окисления или оплавления, особенно после езды в дождь или грязь.

При замене никогда не касайтесь колбы голыми пальцами: жировые следы приводят к локальному перегреву и образованию трещин. Используйте чистые перчатки или салфетку, а после установки протрите колбу спиртовым раствором без абразивов. Убедитесь, что лампа соответствует напряжению генератора вашего автомобиля – перепады напряжения сокращают ресурс.

Ключевые аспекты обслуживания

Периодичность контроля:

• Визуальный осмотр колбы и контактов – перед каждым выездом на бездорожье
• Проверка герметичности уплотнителей плафона – раз в 3 месяца
• Замена ламп попарно (даже если одна перегорела) – для равномерного светового потока

Распространенные ошибки:

1. Использование ламп с превышением допустимой мощности – приводит к перегреву проводки
2. Установка дешевых аналогов без защиты от УФ-излучения – помутнение рефлектора
3. Пренебрежение чисткой контактов от окислов – вызывает нестабильную работу

Проблема	Решение	Инструменты
Потемнение колбы	Немедленная замена лампы	Перчатки, салфетка
Конденсат внутри плафона	Сушка феном + замена уплотнителя	Фен, силиконовая смазка
Мигание при работе	Зачистка клемм, проверка реле	Наждак, контактный спрей

Особенности обслуживания светодиодных матриц

Регулярное и правильное обслуживание светодиодных матриц на крыше внедорожника критически важно для их долгой и безотказной работы в тяжелых условиях эксплуатации. Пренебрежение уходом приводит к снижению светового потока, перегреву, выходу из строя дорогостоящих компонентов и, как следствие, к неэффективности всего комплекса дополнительного освещения.

Основные усилия при обслуживании должны быть направлены на сохранение целостности герметизации и эффективности теплоотвода. Пыль, грязь, влага и перегрев – главные враги светодиодной матрицы. Обслуживание включает как простые процедуры, доступные владельцу, так и сложные, требующие профессионального подхода.

Ключевые аспекты обслуживания

Соблюдение следующих правил продлит срок службы матриц:

• Контроль герметичности: После каждой серьезной поездки (особенно по грязи, воде, песку) и перед сезоном дождей/зимой тщательно осматривайте корпус фары и места ввода проводов на предмет трещин, сколов или нарушения герметика. Малейшая протечка внутрь корпуса гарантированно выведет матрицу из строя.
• Чистка радиатора: Регулярно (особенно после грязевых выездов) очищайте радиаторную решетку матрицы от грязи, глины, листьев и снега. Используйте мягкую щетку, сжатый воздух или воду низкого давления. Забитый радиатор не отводит тепло, что ведет к катастрофическому перегреву светодиодов и драйверов, резко сокращая их ресурс.
• Аккуратная мойка линзы/рассеивателя: Мойте оптику мягкой губкой или тканью с использованием обычного автомобильного шампуня или мыльного раствора. Категорически избегайте абразивных средств, растворителей, бензина и агрессивной химии – они повреждают покрытие линзы (антибликовое, гидрофобное) и могут вызвать помутнение или пожелтение пластика. Сильные механические воздействия также недопустимы.
• Проверка электрических соединений: Периодически (хотя бы раз в сезон) проверяйте надежность контактов в разъемах питания и заземления на предмет окисления или ослабления. Плохой контакт вызывает нагрев, падение напряжения и нестабильную работу матрицы.
• Защита от коррозии: Особое внимание уделяйте металлическим элементам крепления и корпуса (если он металлический). Обрабатывайте их антикором при необходимости. Коррозия ослабляет крепления и может повредить проводку.

Существуют аспекты обслуживания, которые не рекомендуется выполнять самостоятельно без специальных навыков и оборудования:

• Ремонт или замена светодиодных чипов/драйверов: Матрица – это высокотехнологичный модуль. Попытки вскрыть корпус для замены отдельного светодиода или компонента драйвера почти всегда приводят к необратимому повреждению модуля и потере гарантии (если она еще действует). Требуется пайка SMD-компонентов и специфические знания.
• Восстановление заводской герметизации: Если обнаружена протечка, просто замазать трещину герметиком снаружи обычно недостаточно. Требуется профессиональное вскрытие, тщательная просушка, очистка контактов от окислов и нанесение специального герметика с соблюдением технологии, иначе влага снова проникнет внутрь. Это сложная процедура, которую лучше доверить специализированным сервисам.
• Диагностика сложных неисправностей: При проблемах с яркостью, мерцанием, отказом части диодов диагностика может требовать осциллографа, тестера драйверов и глубокого понимания электроники светодиодных модулей.

Своевременное выявление проблем по симптомам позволяет принять меры до полного выхода матрицы из строя:

Симптом	Возможная причина	Действия
Снижение яркости, неравномерный свет	Перегрев из-за загрязненного радиатора, деградация светодиодов, проблемы с драйвером	Очистить радиатор, проверить соединения, при отсутствии улучшений – диагностика у специалиста
Мерцание, самопроизвольное включение/выключение	Плохой контакт в разъеме или цепи заземления, неисправность драйвера, проблемы с проводкой/реле	Проверить и почистить все соединения, проверить целостность проводки, заземление. Если проблема остается – диагностика.
Конденсат внутри линзы	Нарушение герметичности корпуса	Немедленно отключить питание! Требуется профессиональная просушка и восстановление герметизации.
Полное отсутствие свечения	Обрыв цепи питания/заземления, сгоревший драйвер, полный выход матрицы из строя	Проверить предохранитель, реле, питание на разъеме матрицы, заземление. Если питание есть – матрица требует ремонта/замены.

Помните: регулярный визуальный осмотр и бережная чистка – основа обслуживания. При возникновении сложных неисправностей или необходимости вскрытия корпуса обращайтесь к профессионалам, специализирующимся на ремонте автомобильного светодиодного оборудования. Это сэкономит время, деньги и гарантирует безопасность.

Чистка оптики от грязи для сохранения светопропускания

Загрязнение оптики фар – неизбежное следствие эксплуатации на бездорожье. Пыль, грязь, солевые отложения и битумные пятна на линзах или рассеивателях катастрофически снижают эффективность освещения, создавая риски при движении в темное время суток. Регулярная очистка является критически важной процедурой для поддержания расчетной светопропускающей способности и обеспечения безопасности.

Специфика верхнего расположения фар усложняет уход: они первыми принимают на себя грязь с колес, подвержены воздействию насекомых, смолы и УФ-излучения. Использование неподходящих средств или методов очистки может привести к необратимым повреждениям поверхности – появлению микроцарапин, помутнению или химическому разрушению защитного покрытия, что недопустимо.

Технологии и средства для безопасной очистки

Оптимальный подход к чистке зависит от материала оптики (стекло, поликарбонат) и степени загрязнения:

• Ежедневное/легкое загрязнение: Мягкие автомобильные шампуни, специальные пенки или спреи для стекол и фар. Нанесение кистью с длинным ворсом или губкой из микрофибры, обильное смывание водой под давлением не выше 80-100 бар.
• Сложные загрязнения (битум, смола, насекомые): Специализированные очистители-растворители на основе цитратов или спиртов, не агрессивные к полимерам. Предварительное размачивание, аккуратное удаление мягкой тканью без абразивного давления.
• Микроцарапины и легкое помутнение: Полирующие пасты с мелкодисперсными абразивами (для стекла – алмазная паста, для поликарбоната – оксид церия) с последующей защитой УФ-стойким герметиком.

Тип загрязнения	Рекомендуемое средство	Важные нюансы
Пыль, грязь	Автошампунь, вода	Избегать сухой протирки
Соль, глина	Уксусный раствор (1:3)	Тщательно смывать
Битум, смола	Спецочиститель Tar Remover	Тест на незаметном участке
Окисление поликарбоната	Полироль + УФ-герметик	Запрещены растворители

Категорически запрещается: Использовать агрессивные растворители (ацетон, бензин), металлические скребки, жесткие щетки или грубые ткани. Чистка сухой или пересохшей губкой создает царапины. Применение бытовых моющих средств с хлором или аммиаком вызывает химическую коррозию поликарбоната.

Регулярность обработки зависит от условий эксплуатации: после каждой поездки по грязи или пыльным трассам, в солевой среде – минимум раз в неделю. Превентивная обработка гидрофобными покрытиями (нанопропитки, воски) существенно снижает адгезию грязи и упрощает последующую очистку.

Зимняя эксплуатация световых приборов

Эксплуатация фар на крыше внедорожника зимой сопряжена с повышенными рисками из-за снегопадов, налипания снега, обледенения и экстремально низких температур. Ледяная корка или снежный покров на рассеивателе резко снижают эффективность освещения, создавая опасные "слепые" зоны. Дополнительным фактором являются температурные деформации материалов и возможное проникновение влаги в корпус при перепадах температур.

Критически важна регулярная очистка оптики перед поездкой: снег удаляется мягкой щёткой, лёд – аккуратным скребком с резиновой кромкой без абразивов. Герметичность соединений проводки и корпуса требует особого контроля – конденсат или талая вода, замерзая, повреждают контакты и отражатели. Для предотвращения обледенения рекомендуется наносить на стекло фары специализированные гидрофобные аэрозоли.

Ключевые аспекты зимнего использования

• Тип ламп: Светодиодные (LED) фары менее чувствительны к вибрациям на бездорожье, но почти не нагреваются, что способствует обледенению. Галогенные генерируют тепло, растапливая снег, но потребляют больше энергии.
• Защита проводки: Обязательна термостойкая изоляция проводов и их фиксация вне зоны контакта с кузовным металлом во избежание перетирания льдом.
• Крепёжные элементы: Металлические кронштейны и болты подвержены хрупкости на морозе – регулярно проверяйте затяжку и применяйте антикоррозийные составы.
• Терморежим: Резкий перепад температур (например, мойка горячих фар) приводит к растрескиванию стекла. Перед мойкой дайте фарам остыть.

При монтаже новых фар зимой используйте морозостойкие герметики для уплотнителей и избегайте фиксации на обледеневшую поверхность крыши. Оптимальны модели с подогревом стекла и степенью защиты IP68/IP69K, гарантирующей работоспособность при экстремальных осадках и температуре до -40°C.

Снижение ветрового шума при движении

Установка фар на крыше внедорожника создает аэродинамические помехи: потоки воздуха обтекают корпус фар, формируя завихрения и зоны турбулентности. Это приводит к характерному свисту или гулу, интенсивность которого возрастает пропорционально скорости движения. Шум не только снижает акустический комфорт, но и может маскировать важные звуковые сигналы извне.

Для минимизации эффекта критически важен выбор конструктивного исполнения фар и их расположения. Геометрия корпуса, высота установки относительно линии крыши и вылет относительно ветрового стекла напрямую влияют на уровень шума. Неправильный монтаж усугубляет проблему – даже незначительный перекос провоцирует резонанс.

Ключевые методы снижения шума

• Аэродинамические козырьки: Специальные накладки или интегрированные спойлеры перенаправляют потоки воздуха, снижая турбулентность за фарой. Эффективны модели с каплевидным или клиновидным профилем.
• Корректный угол наклона: Фары должны быть установлены строго параллельно направлению движения. Регулируемые кронштейны позволяют выставить "нулевой" угол атаки для ламп.
• Обтекаемые корпуса: Предпочтение – литым моделям с гладкими поверхностями без выступающих винтов, решеток или острых граней. Оптимальны фары с задней частью, сужающейся к основанию.

Дополнительные меры при монтаже: Используйте демпфирующие прокладки между креплением и кузовом для гашения вибраций. Убедитесь в герметичности отверстий под проводку – щели усиливают свист. Для групповой установки применяйте единую платформу с общим ветровым дефлектором вместо разрозненных кронштейнов.

Фактор шума	Решение	Эффективность
Турбуленция за фарой	Аэродинамический козырек	Высокая (снижение до 70%)
Вибрация крепежа	Резиновые проставки	Средняя
Выступающие элементы	Обтекаемый корпус	Высокая

Важно: После установки проведите тест-драйв на разных скоростях. Если шум сохраняется – проверьте параллельность фар, затяжку крепежа и целостность уплотнителей. В критичных случаях поможет замена кронштейнов на модели с измененной геометрией или смещение фар ближе к центру крыши.

Противоугонный монтаж быстросъемных конструкций

Основная задача противоугонного крепежа – предотвратить кражу фар без применения грубой силы, которая повредит элементы кузова или проводку. Стандартные быстросъемные системы (байонеты, магнитные платформы) уязвимы для злоумышленников, так как рассчитаны на удобное снятие владельцем.

Эффективные методы защиты включают использование уникальных или специализированных крепежных элементов, недоступных в свободной продаже, а также установку дополнительных скрытых фиксаторов. Ключевой принцип – создание препятствий для быстрого демонтажа стандартным инструментом.

Стратегии и решения

• Кастомные крепежные элементы: Замена штатных винтов/болтов на эксклюзивные метизы с нестандартным шлицем (звездочка Torx Security, трехлучевая, вилка). Требует изготовления под заказ.
• Скрытые механические блокираторы: Установка дополнительных запорных шпилек или крюков внутри корпуса крепежной платформы, активируемых только после монтажа фары. Доступ к ним перекрыт корпусом светового прибора.
• Комбинированный крепеж: Сочетание быстросъемного механизма (например, байонета) с резьбовыми страховочными элементами, расположенными в труднодоступных местах. Для демонтажа необходим ключ.
• Электронные системы: Интеграция микровыключателей или датчиков в крепление, подключенных к штатной сигнализации. Попытка снятия фары размыкает цепь и вызывает срабатывание сирены.

Метод	Сложность монтажа	Уровень защиты	Недостатки
Нестандартные метизы	Низкая	Средний	Риск потери спецключа
Скрытые блокираторы	Высокая	Высокий	Усложняет обслуживание
Комбинированный крепеж	Средняя	Выше среднего	Увеличение времени снятия/установки
Электронная интеграция	Очень высокая	Максимальный	Требует квалификации, дороговизна

Критические аспекты: Любая противоугонная система должна минимизировать вмешательство в штатную электропроводку и не создавать точек коррозии на кузове. Механические элементы нуждаются в регулярной очистке и смазке для предотвращения заклинивания, особенно при эксплуатации в грязи и влажном климате.

Рекомендация: Оптимальный результат достигается при совмещении механической защиты (кастомные метизы или скрытые фиксаторы) с визуальным маркером (специальная наклейка на стекле), информирующим о наличии противоугонных решений, что часто отпугивает воров.

Ошибки проектирования проводки и их последствия

Неправильный расчет сечения проводов – частая ошибка. Использование кабелей с недостаточным сечением при подключении мощных фар ведет к их перегреву. Это провоцирует плавление изоляции, короткие замыкания и возгорание проводки, особенно при длительной эксплуатации или пиковых нагрузках.

Отсутствие отдельных предохранителей и реле для каждой цепи фар критично. Питание напрямую от аккумулятора без защиты или через штатные цепи перегружает генератор и бортовую сеть. Результат – выход из строя электрооборудования автомобиля, оплавление разъемов или полный отказ системы освещения.

Распространенные ошибки и риски

• Игнорирование гидроизоляции соединений: Контакты, расположенные под открытым небом, подвержены окислению и коррозии из-за влаги. Это вызывает рост сопротивления, нагрев точек соединения и обрыв цепи.
• Некачественная фиксация проводки: Провода, свободно висящие или перетирающиеся о металлические кромки крыши/стойки, повреждаются. Возникают замыкания на массу, обрывы линии или пробой изоляции.
• Неправильное подключение к массе: Использование ненадежных точек заземления (окрашенные поверхности, ржавые болты) ведет к нестабильной работе фар, мерцанию и перегреву контактов.

Ошибка	Последствие	Решение
Отсутствие гофрорукавов или термоизоляции	Проводка плавится от тепла двигателя или выхлопной системы, риск пожара	Прокладка в защитных рукавах, удаление от источников тепла
Соединение "скруткой" без изоляции	Коррозия контактов, искрение, нарушение проводимости	Применение термоусадки, клеммников или пайки
Перегрузка одного реле/предохранителя	Частое перегорание предохранителей, отказ реле, повреждение блока управления	Индивидуальная защита каждой фары согласно мощности

Важно: Неучет потребляемого тока всей системы освещения на крыше ведет к хронической перегрузке генератора и быстрому разряду аккумулятора, особенно на холостых оборотах.

Влияние нагрузки на бортовую сеть при подключении

Установка дополнительных фар на крышу внедорожника создаёт значительную нагрузку на бортовую сеть автомобиля. Каждый световой прибор потребляет определённую мощность, и одновременное включение нескольких фар может привести к превышению допустимого тока генератора и аккумулятора. Неучтённая нагрузка часто вызывает перегрев проводки, плавление изоляции или выход из строя реле и предохранителей.

Особенно критично влияние на систему при работе двигателя на холостых оборотах или использовании энергоёмких фар (например, ксеноновых или мощных светодиодных прожекторов). Без корректного расчёта суммарного энергопотребления возрастает риск глубокого разряда АКБ, что затруднит запуск двигателя и сократит срок службы батареи.

Ключевые аспекты управления нагрузкой

Расчёт суммарной мощности: Перед монтажом сложите мощность всех подключаемых фар (например, 4 фары × 60W = 240W). Рассчитайте ток по формуле: Ток (А) = Мощность (W) / Напряжение (V). Для 240W: 240 / 12 ≈ 20А.

Оценка возможностей штатной сети: Сравните полученное значение с:

• Максимальным током генератора (указан в теххарактеристиках авто)
• Ёмкостью АКБ
• Номиналом предохранителей в цепи фар

Обязательные меры для безопасного подключения:

1. Прокладка отдельного силового кабеля от АКБ к фарам через реле, с сечением, соответствующим току (минимум 1.5–2.5 мм² на 10А).
2. Установка предохранителя в разрыв кабеля у клеммы АКБ (номинал на 15–20% выше расчётного тока).
3. Использование управляющего реле, срабатывающего от штатного переключателя света – это исключает передачу высокого тока через тонкую штатную проводку.
4. Применение блока управления для светодиодных фар с высоким пусковым током – он обеспечивает плавный запуск и защиту.

Тип фары	Средняя мощность (W)	Примерный ток (A)	Рекомендуемое сечение кабеля (мм²)
Галогенная	55–100	4.5–8.3	1.0–1.5
Светодиодная	20–40	1.7–3.3	0.75–1.0
Ксеноновая	35–70	3.0–5.8*	1.0–1.5

* Ксеноновые фары имеют высокий пусковой ток (до 10А кратковременно при включении)

Проверка после монтажа: Замерьте напряжение на клеммах АКБ при всех включённых фарах и работающем двигателе (2000–2500 об/мин). Падение ниже 13.0V свидетельствует о перегрузке генератора. Длительная эксплуатация в таком режиме требует модернизации электросистемы – установки усиленного генератора или дополнительной АКБ.

Устранение проблем с коротким замыканием

Короткое замыкание в проводке фар на крышу возникает при нарушении изоляции или неправильном соединении проводов, когда фаза контактирует с "массой" кузова. Основные причины – перетирание кабелей об острые кромки кузова, попадание влаги в места скруток, использование некачественных клемм или механическое повреждение проводов при монтаже.

Для оперативного обнаружения замыкания потребуется мультиметр в режиме прозвонки или контрольная лампа. Отключите питание фар, снимите предохранитель цепи и проверьте сопротивление между плюсовым проводом и кузовом: показания близкие к нулю укажут на КЗ. Поэтапно отсоединяйте участки цепи для локализации проблемного сегмента.

Этапы устранения

1. Локализация повреждения: методом исключения проверяйте участки цепи от блока предохранителей до фар, уделяя внимание:
   • Местам прохождения проводов через металлические перегородки
   • Зонам контакта с подвижными элементами (люк, антенна)
   • Точкам соединения проводников (термоусадка, клеммы)
2. Замена повреждённых компонентов:
   • Вырежьте перетёртый участок провода, замените новым с запасом длины
   • Установите защитные гофры на весь кабель
   • Замените окисленные или ненадёжные клеммы
3. Профилактические меры:

   Место риска	Решение
   Проход через кузов	Резиновые втулки + герметик
   Крепление на стойках	Пластиковые хомуты с демпфером
   Подключение к АКБ	Клеммы с корпусной изоляцией

Обязательно установите предохранитель строго рассчитанный на мощность фар (например: 2 фары по 60Вт = 10А) как можно ближе к источнику питания. После ремонта обработайте все соединения токопроводящей смазкой и протестируйте систему в течение 20-30 минут на разных режимах работы.

Рекомендации по замене поврежденных элементов

Перед началом работ обесточьте электропроводку, отсоединив клеммы АКБ и разъёмы фар. Демонтируйте повреждённый световой модуль, аккуратно ослабив крепёжные болты или хомуты, избегая деформации кронштейнов на крыше. Проверьте целостность посадочного места и проводки – при обнаружении трещин или коррозии замените компоненты.

Установите новую фару, используя оригинальные крепёжные элементы для сохранения герметичности и виброустойчивости. Совместите разъёмы проводки, убедившись в полной фиксации контактов и отсутствии перегибов кабеля. После монтажа обработайте стыки силиконовым герметиком для защиты от влаги и пыли, особое внимание уделяя зоне ввода проводов.

Критические аспекты подключения

• Полярность: Перепутанные "+" и "-" приведут к мгновенному выходу диодов из строя
• Сечение проводов: Минимум 1.5 мм² для LED, 2.5 мм² для галогеновых моделей
• Предохранители: Номиналы должны строго соответствовать мощности ламп

Тип повреждения	Действия	Инструменты
Треснувший корпус	Полная замена блока с герметизацией креплений	Торцевой ключ 10мм, герметик
Окисление контактов	Зачистка клемм + установка диэлектрической смазки	Наждачная бумага, WD-40
Обрыв проводки	Сращивание кабеля термоусадкой с последующей изоляцией	Кримпер, термотрубки

После сборки включите фары до финальной фиксации для проверки работоспособности. Убедитесь в отсутствии бликов на кузове и равномерности светового пучка. Обязательно протестируйте все режимы работы (ближний/дальний свет, противотуманки) под нагрузкой двигателя.

Список источников

Для подготовки материала использовались открытые технические ресурсы, руководства производителей и экспертные обзоры.

Ключевые источники включают документацию по установке светового оборудования и анализ особенностей эксплуатации.

Основные источники

• Официальные технические руководства производителей фар (KC Hilites, Baja Designs, OSRAM)
• ГОСТ Р 41.112-2019 "Единообразные предписания, касающиеся сертификации наружных световых приборов"
• Специализированные форумы внедорожников (4x4 сообщества, тематические ветки об освещении)
• Инструкции по монтажу кронштейнов для кровельного крепления (TYRI, Hella, отечественные производители)
• Сравнительные тесты светового потока различных типов фар (журнал "За рулём. Внедорожник", 2023)
• Рекомендации по электромонтажу от автопроизводителей (предельные нагрузки на генератор, требования к проводке)

• Экспертные статьи о пыле- и влагозащите (стандарты IP, тестирование в экстремальных условиях)
• Анализ правового регулирования дополнительного освещения (ПДД РФ, техрегламент ТР ТС 018/2011)
• Видеоинструкции по установке от сертифицированных автоэлектриков
• Обзоры долговечности различных типов креплений при вибрационных нагрузках

Видео: Светодиодные фары на крышу авто


• Графен для батарей электромобилей

• Когда и как менять тормозные колодки - руководство по необходимости

• Признаки неисправности троса сцепления ВАЗ и его замена
