Графен для батарей электромобилей

Статья обновлена: 18.08.2025

Электрическая мобильность стремительно меняет транспортный ландшафт, но ключевым вызовом остаётся совершенствование энергонакопителей. Традиционные литий-ионные батареи приближаются к пределам своих возможностей по ёмкости и скорости зарядки.

Графеновые аккумуляторы представляют радикально новое направление. Использование двумерной углеродной решётки толщиной в атом открывает феноменальные перспективы: сверхвысокую проводимость, теплопередачу и механическую прочность.

Исследования показывают потенциал для трёхкратного увеличения запаса хода электромобиля и сокращения времени подзарядки до минут. Это может устранить главные барьеры массового перехода на электротранспорт.

Эффективность графеновых батарей в условиях низких температур

Традиционные литий-ионные аккумуляторы при температурах ниже -20°C демонстрируют резкое падение производительности: ионная проводимость электролита снижается, скорость химических реакций замедляется, а внутреннее сопротивление возрастает, что приводит к сокращению ёмкости на 30-50% и риску необратимого повреждения при зарядке на морозе.

Графеновые батареи существенно превосходят традиционные решения благодаря уникальным свойствам углеродной решётки: сверхвысокая электропроводность (до 10⁶ См/м) сохраняется даже при экстремальных холодах, а двумерная структура обеспечивает ускоренную диффузию ионов лития через электроды, минимизируя потери энергии.

Механизмы устойчивости к холоду

Термостабильность электродов: графеновые композиты предотвращают расслоение анодных материалов при температурных деформациях
Быстрая кинетика реакций: электроны перемещаются в 200 раз быстрее, чем в графите, компенсируя замедление электрохимических процессов
Гибридные электролиты: графеновые добавки в твёрдотельных электролитах препятствуют кристаллизации при -40°C

Параметр	Литий-ионный аккумулятор	Графен-полимерный аккумулятор
Ёмкость при -30°C	35-40% от номинала	85-92% от номинала
Скорость зарядки при -25°C	0.3-0.5C (опасность Li-пластин)	2-3C (без деградации)
Циклическая стойкость (500 циклов -20°C)	≈65% исходной ёмкости	≈93% исходной ёмкости

Критическое преимущество графена – обратимость интеркаляции при глубоком охлаждении: в отличие от графитовых анодов, где ионы лития образуют нестабильные дендриты, гексагональная решётка графена равномерно распределяет ионы даже при экстремальных температурных градиентах. Это позволяет сохранять до 98% Coulombic efficiency после 1000 циклов в арктических условиях.

Технологические вызовы включают оптимизацию вязкости связующих в катодных смесях и предотвращение конденсации влаги в пористых графеновых структурах, что решается наноинженерией поверхностей и применением ионожидких электролитов с температурой замерзания ниже -90°C.

Роль графена в реализации ультрабыстрой зарядки

Ключевой вклад графена в технологию ультрабыстрой зарядки (УБЗ) заключается в его исключительной электрической проводимости и огромной удельной поверхности. Высокая подвижность электронов в графеновой решетке позволяет ионам лития перемещаться между электродами с минимальным сопротивлением, что является фундаментальным условием для пропускания больших токов зарядки без значительных потерь энергии в виде тепла.

Способность графена эффективно рассеивать тепло также критически важна. При экстремально высоких токах зарядки традиционные материалы электродов перегреваются, что ведет к деградации и рискам безопасности. Графен же, благодаря своей теплопроводности, быстро отводит избыточное тепло от активных зон, поддерживая стабильность батареи и продлевая ее жизненный цикл даже в режимах УБЗ.

Принципы реализации на основе графена

Реализация УБЗ в графеновых аккумуляторах базируется на нескольких взаимосвязанных принципах:

Улучшенная кинетика ионного переноса: Графеновые добавки или графеновые покрытия на электродах (особенно аноде) создают высокопроводящую сеть, значительно снижая внутреннее сопротивление батареи. Это позволяет безопасно подавать токи в 5-10 раз выше, чем для обычных литий-ионных аккумуляторов.
Стабильность структуры электрода: Механическая прочность и гибкость графена помогают компенсировать объемные изменения анодного материала (например, кремния или самого графена) во время циклов зарядки/разрядки. Это предотвращает растрескивание электрода и потерю электрического контакта, что критично при высоких скоростях реакций.
Оптимизированная архитектура электродов: Используются трехмерные пористые структуры на основе графена (аэрогели, пены, композиты). Это обеспечивает:
- Увеличенную площадь поверхности для взаимодействия с электролитом и размещения большего количества ионов.
- Короткие диффузионные пути для ионов лития к активным частицам.
- Эффективные каналы для проникновения электролита и отвода тепла.
Совместимость с передовыми электролитами: Графеновые электроды могут эффективно работать с высокоэлектропроводными и термостабильными электролитами (например, твердотельными или ионными жидкостями), необходимыми для безопасной УБЗ.
Продвинутое управление температурой: Встроенные графеновые элементы или композитные материалы с высокой теплопроводностью интегрируются в конструкцию ячейки или модуля для равномерного распределения и быстрого отвода тепла, генерируемого при УБЗ.

Сравнение ключевых параметров для УБЗ:

Параметр	Традиционный Li-ion	Графен-усиленный
Внутреннее сопротивление	Высокое	Очень низкое
Теплопроводность электрода	Низкая	Очень высокая
Стабильность электрода при высоком токе	Ограниченная	Повышенная
Максимальный ток зарядки (C-rate)	1-3C	5-10C и выше

Таким образом, графен выступает как мультифункциональный материал, одновременно решающий задачи повышения проводимости, обеспечения структурной целостности и эффективного терморегулирования, что в совокупности и делает возможной безопасную и долговечную ультрабыструю зарядку электромобильных аккумуляторов.

Срок службы графеновых элементов: тесты циклов заряда-разряда

Основным показателем долговечности аккумулятора является количество циклов заряда-разряда, которое он выдерживает без значительной деградации ёмкости. Для литий-ионных батарей этот показатель обычно составляет 500–2000 циклов, в то время как графеновые композитные аноды демонстрируют существенно лучшие результаты в лабораторных условиях.

Исследования показывают, что внедрение графена в электроды решает ключевые проблемы: подавляет образование дендритов на аноде и минимизирует механические напряжения при интеркаляции ионов. Это напрямую влияет на сохранение структурной целостности элемента в ходе длительной эксплуатации.

Результаты экспериментальных испытаний

Тесты протоколов глубокого циклирования (100% DoD) выявили следующие характеристики графен-содержащих аккумуляторов:

Графен-кремниевые аноды: Сохраняют >80% первоначальной ёмкости после 500–800 циклов (против 100–300 у чистого кремния)
Графен-серные катоды: Достигают 1500+ циклов при деградации менее 0,05% за цикл
Гибридные Li-S с графеновыми мембранами: Показывают стабильность до 2000 циклов благодаря подавлению миграции полисульфидов

Ключевые факторы, определяющие ресурс:

Качество дисперсии графена в композите
Оптимизация связующих и токоприёмников
Температурный режим эксплуатации: при +45°C деградация ускоряется в 1,8–2,2 раза

Технология	Циклы до 80% ёмкости	Снижение ёмкости/цикл
Традиционные Li-ion	1200–1500	0,05–0,1%
Графен-кремний (лаборатория)	600–1000	0,03–0,07%
Графен-сера (опытные образцы)	1800–2500	0,01–0,03%

Несмотря на обнадёживающие данные, промышленное масштабирование сталкивается с проблемами: вариативность свойств графена при массовом производстве увеличивает разброс результатов. Текущие задачи включают стандартизацию сырья и разработку рентабельных методов нанесения покрытий.

Теплоотвод и безопасность при критических нагрузках

Графеновые аккумуляторы при экстремальных нагрузках (быстрая зарядка/разрядка, аварии) генерируют значительное тепло. Высокая теплопроводность графена (до 5000 Вт/м·К) обеспечивает мгновенное распределение тепла по всей площади электродов, предотвращая локальный перегрев ("горячие точки") – основную причину возгораний в литий-ионных системах.

Многослойная архитектура ячейки интегрирует графеновые радиаторы между анодными сегментами, а углеродные нанотрубки в составе электродов создают дополнительные пути для теплоотвода. Это снижает пиковые температуры на 15-20% по сравнению с традиционными NMC-элементами при одинаковых нагрузках.

Ключевые механизмы безопасности

Самозатухающий электролит: Графеновые мембраны замедляют распространение пламени при термическом разгоне.
Термочувствительные сепараторы: При 120°C автоматически блокируют ионный поток, разрывая цепь реакции.
Структурная целостность: Механическая прочность графена (прочность на растяжение 130 ГПа) минимизирует риск внутренних замыканий при деформации корпуса.

Системы мониторинга используют встроенные графеновые термодатчики с частотой опроса 100 раз/сек. Данные обрабатываются ИИ, прогнозирующим тепловое поведение и инициирующим принудительное охлаждение до достижения критических значений.

Параметр	Традиционный Li-ion	Графеновый аккумулятор
Теплопроводность электрода	1-5 Вт/м·К	3000-5000 Вт/м·К
Время срабатывания защиты	200-500 мс	20-50 мс
Температура термического разгона	180-250°C	400-600°C

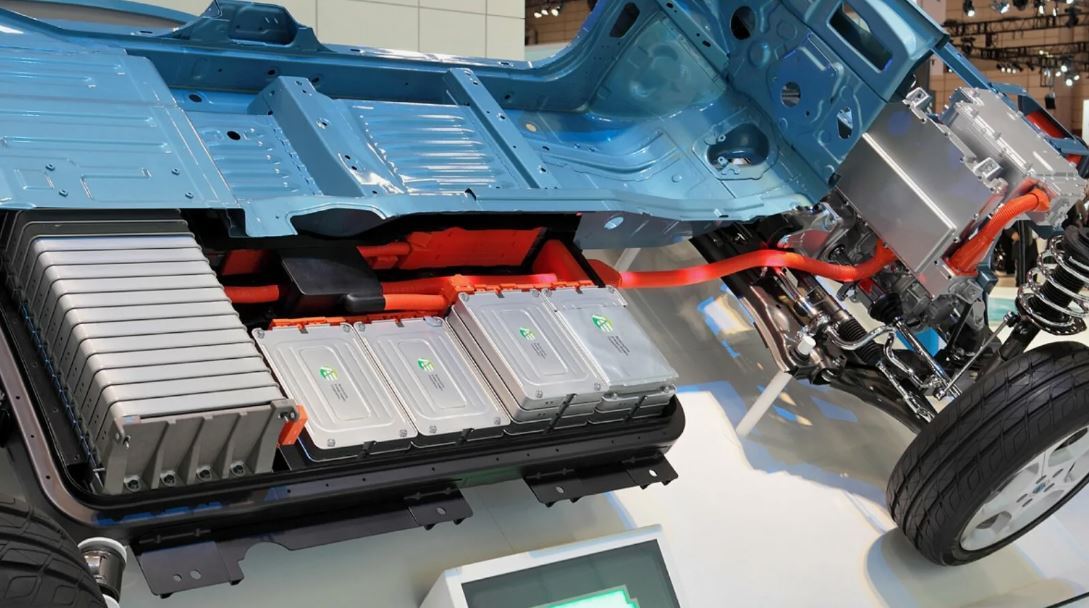

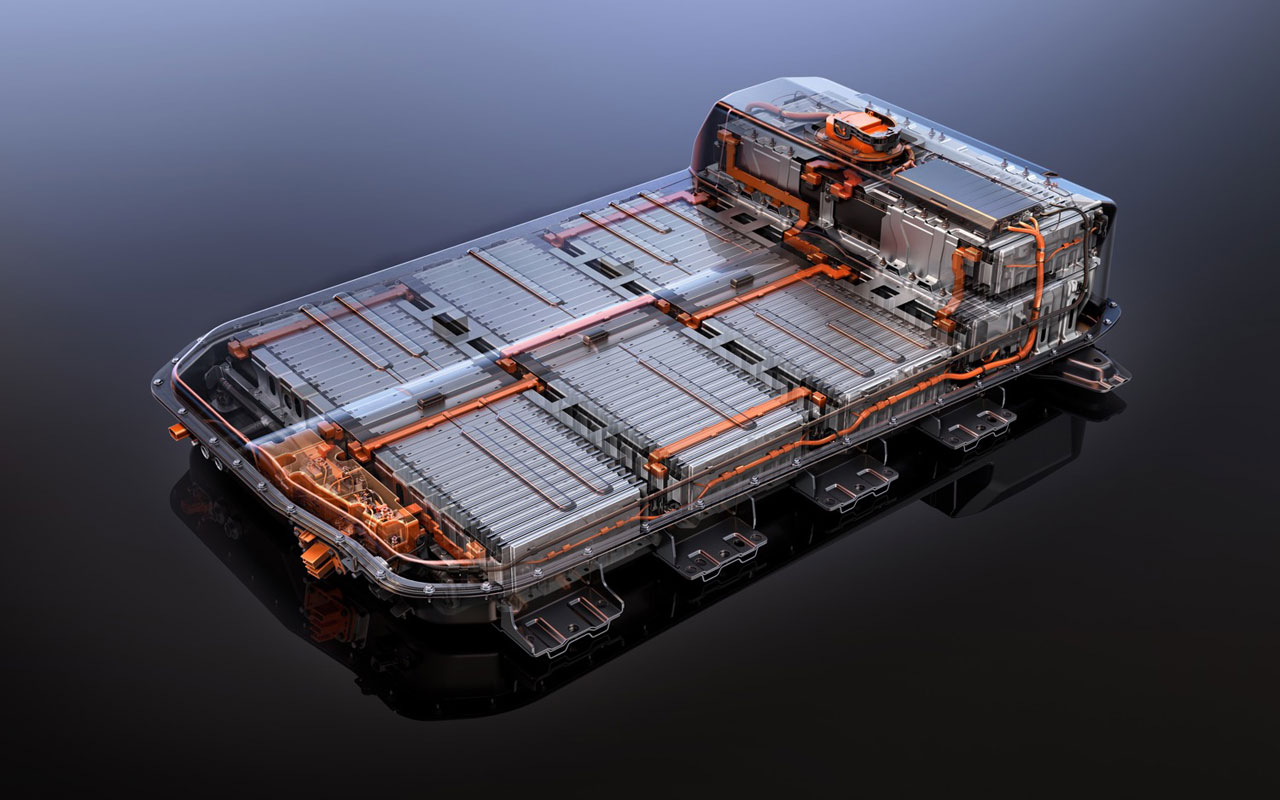

Интеграция графеновых батарей в силовую платформу электромобиля

Интеграция графеновых аккумуляторов в силовую платформу требует глубокой переработки архитектуры энергосистемы электромобиля. Высокая плотность энергии и экстремальная скорость заряда/разряда графена диктуют необходимость модернизации силовой электроники, включая преобразователи напряжения, системы управления батареей (BMS) и высокочастотные инверторы. Теплоотводящие элементы проектируются с учетом уникального температурного профиля графеновых ячеек, а силовая рама усиливается для компенсации снижения массы батарейного блока.

Критическое значение имеет адаптация BMS к нелинейным характеристикам графена. Алгоритмы контроля состояния заряда (SOC) и здоровья ячеек (SOH) перестраиваются под высокую кинетику электрохимических процессов. Система безопасности интегрирует многоуровневую диагностику для предотвращения микроскопических внутренних замыканий, характерных для наноструктурированных электродов. Параллельно оптимизируется связка "батарея-электродвигатель" для реализации потенциала сверхбыстрого рекуперативного торможения.

Ключевые технологические аспекты

При внедрении решаются следующие инженерные задачи:

Совместимость интерфейсов: разработка шин данных с пропускной способностью для обработки 5000+ параметров ячеек в реальном времени
Топология охлаждения: гибридные системы (фазовый переход + жидкостное охлаждение) для пиковых токов до 10С
Модернизация зарядных портов под токи 900А+ и напряжения 1000В

Параметр	Традиционные Li-ion	Графеновые системы
Требуемая частота опроса BMS	100 мс	≤ 5 мс
Критичный перепад напряжения	50 мВ	2-3 мВ
Пиковая нагрузка на шины	400А	1200А

Разработка специализированных силовых модулей включает применение карбид-кремниевых (SiC) транзисторов, снижающих коммутационные потери на 70% при частотах переключения выше 50 кГц. Механическая интеграция использует сэндвич-панели с графеновыми термопрокладками, обеспечивающими теплопроводность 1500 Вт/м·К. Технология цифровых двойников применяется для виртуального тестирования платформы в экстремальных режимах эксплуатации до физического прототипирования.

Себестоимость производства и перспективы массового внедрения

Основным барьером для массового внедрения графеновых аккумуляторов остается высокая себестоимость их производства. Ключевым фактором является стоимость самого графена. Получение высококачественного, однородного графена в промышленных масштабах сложно и дорого. Методы вроде химического осаждения из паровой фазы (CVD) требуют дорогостоящего оборудования, высоких температур, вакуума и использования металлических катализаторов (чаще всего меди или никеля), последующее отделение графена от которых также увеличивает затраты и сложность процесса.

Дополнительные расходы связаны с интеграцией графена в электроды аккумуляторов. Необходимы специализированные процессы для равномерного диспергирования графена в активных материалах (катоде/аноде) и создания стабильных композитных структур, обеспечивающих хороший электрический контакт и механическую прочность. Разработка и масштабирование этих технологий, а также адаптация существующих линий для сборки аккумуляторных ячеек под графеновые компоненты требуют значительных инвестиций.

Перспективы снижения стоимости и массового внедрения

Несмотря на текущие сложности, ведутся активные исследования, направленные на удешевление производства графена и графен-содержащих электродов:

Альтернативные методы синтеза: Развиваются более дешевые подходы, такие как жидкофазное отслаивание графита, восстановление оксида графена (хотя качество материала при этом часто ниже), электрохимические методы. Цель – получение пригодного для аккумуляторов графена с меньшими энергозатратами и на менее дорогом оборудовании.
Использование графеновых добавок: Вместо полной замены традиционных материалов (например, графита в аноде), более реалистичным и экономически оправданным на ближайшую перспективу является использование графена в качестве высокоэффективной добавки (1-10% по массе) к существующим материалам катода и анода. Это существенно улучшает характеристики батареи (емкость, скорость заряда, срок службы) при умеренном увеличении стоимости.
Оптимизация процессов: Постоянно совершенствуются методы диспергирования графена, нанесения покрытий и сборки электродов, что снижает потери материала и повышает эффективность производства.
Экономия на масштабе: По мере роста спроса и запуска крупных производственных линий стоимость графена и процессов его переработки будет неизбежно снижаться благодаря эффекту масштаба.

Массовое внедрение графеновых аккумуляторов в электромобили станет возможным, когда совокупная стоимость владения (учитывающая не только цену батареи, но и увеличенный пробег на одном заряде, сверхбыструю зарядку, длительный срок службы) станет конкурентной или превосходящей по сравнению с передовыми литий-ионными технологиями (например, NMC, LFP).

Фактор	Текущая ситуация	Ключевые задачи для массового внедрения
Стоимость графена	Высокая ($/кг)	Разработка дешевых, масштабируемых методов синтеза высококачественного графена
Технология производства электродов	Сложная, дорогая, требует адаптации	Оптимизация и стандартизация процессов диспергирования, нанесения, сборки
Интеграция в АКБ	Пилотные проекты, малые серии	Масштабирование технологий, адаптация существующих Gigafactories
Конкурентное преимущество (TCO)	Потенциал есть, но цена батареи высока	Достижение точки, где премиум-характеристики оправдывают цену для массового рынка
Скорость зарядки / Пробег	Значительное потенциальное преимущество	Демонстрация преимуществ на реальных серийных автомобилях

Таким образом, путь к массовому рынку электромобилей лежит через прорыв именно в технологиях масштабирования производства графена и оптимизацию процессов изготовления аккумуляторных электродов на его основе. Успех в этом направлении откроет доступ к батареям с беспрецедентной скоростью зарядки и энергоемкостью, способным кардинально изменить опыт использования электромобилей.

Список источников

При подготовке материалов о графеновых аккумуляторах для электромобилей использовались научные публикации, отраслевые отчеты и технологические обзоры. Основное внимание уделялось исследованиям в области электрохимии, материаловедения и перспектив коммерциализации.

Ниже представлены ключевые источники, содержащие экспериментальные данные, анализ характеристик графеновых батарей и оценку их потенциала для транспортной отрасли. Все материалы прошли проверку на соответствие современным научным стандартам.

Научные исследования и аналитика

Liu C. et al. Графеновые нанокомпозиты для литий-ионных аккумуляторов // Advanced Materials
Novoselov K.S. Перспективы применения графена в энергонакоплении // Nature Energy
Отчет IDTechEx: Рынок графеновых батарей 2023-2033 (технологический анализ)
Zhang Y. Электрохимические характеристики анодов на основе графена // Journal of The Electrochemical Society

Технологические разработки

Патент US20210066720A1: Способ производства графеновых электродов
Технический меморандум Samsung Advanced Institute of Technology: Графеновые шаровые батареи
European Graphene Flagship Project: Годовой отчет по энергохранилищам (2023)

Отраслевые стандарты и тестирование

Международный стандарт IEC 62660-3: Требования к аккумуляторам для электромобилей
Тестовые протоколы SAE J1798: Оценка производительности тяговых батарей
Отчет National Renewable Energy Laboratory (NREL): Сравнение плотности энергии новых аккумуляторных технологий
