Неисправности РХХ ВАЗ 2110 - как проверить регулятор

Статья обновлена: 18.08.2025

Регулятор холостого хода (РХХ) – критически важный компонент системы управления двигателем ВАЗ 2110.

Этот электромеханический клапан стабилизирует обороты холостого хода, компенсируя переменные нагрузки на силовой агрегат.

Отказ РХХ мгновенно отражается на работе автомобиля: появляются плавающие обороты, глохнет двигатель на светофорах, усложняется холодный пуск.

Своевременное выявление неисправностей регулятора предотвратит более серьёзные последствия и восстановит стабильность работы мотора.

Понимание типовых поломок и методов диагностики РХХ – ключевой навык для владельца "десятки".

Конструкция и расположение датчика РХХ под капотом

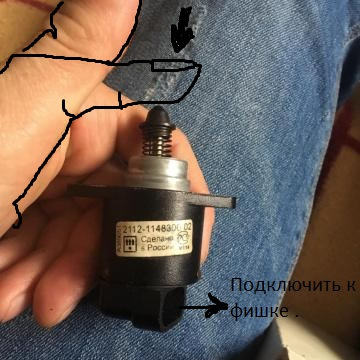

Регулятор холостого хода на ВАЗ 2110 представляет собой шаговый электродвигатель с подпружиненной конической запорной иглой. Основные компоненты устройства: корпус, обмотка статора, ротор с червячной передачей, шток с иглой и уплотнительное кольцо. Конструктивно датчик выполняет функцию байпасного канала, регулируя подачу воздуха в обход дроссельной заслонки.

Элемент монтируется на корпусе дроссельного узла через резиновое уплотнение, обеспечивающее герметичность. Крепится двумя винтами с крестообразным шлицем (T20). Электрическое подключение осуществляется через 4-контактный разъём, идущий от основного жгута системы управления двигателем.

Точное местоположение

Для обнаружения РХХ в подкапотном пространстве:

1. Откройте капот и зафиксируйте его упором
2. Найдите дроссельный узел на задней стенке впускного коллектора
3. Идентифицируйте цилиндрический корпус длиной 5-7 см, установленный вертикально
4. Ориентируйтесь на характерное расположение ниже регулятора положения дроссельной заслонки (РПД)

Ориентир	Расположение относительно РХХ
Дроссельный патрубок	Непосредственно под ним
РПД	Выше на 3-4 см
Впускной коллектор	С тыльной стороны
Шланг вентиляции картера	Слева от датчика

При демонтаже обязательно снимите минусовую клемму АКБ для предотвращения сбоя адаптаций ЭБУ. Контролируйте состояние резинового уплотнителя – его повреждение вызывает подсос неучтённого воздуха.

Самодиагностика двигателя: ошибки по РХХ (код 0505–0507)

Коды ошибок 0505–0507 указывают на неисправности в цепи регулятора холостого хода (РХХ) ВАЗ 2110. При активации этих ошибок ЭБУ двигателя фиксирует отклонения в работе датчика или его управляющей цепи. Загорается лампа "Check Engine", а блок переходит в аварийный режим, стабилизируя обороты на уровне 1500–2000 об/мин.

Ошибка 0505 означает общую неисправность цепи РХХ, тогда как коды 0506 и 0507 указывают на конкретные проблемы: слишком низкие или высокие обороты холостого хода соответственно. Для точной диагностики требуется последовательная проверка компонентов системы.

Диагностика и устранение ошибок

Проверку начинают с визуального осмотра:

• Целостность проводов: осмотрите разъем РХХ и проводку до ЭБУ на предмет обрывов, окисления или повреждения изоляции.
• Контакты разъема: убедитесь в отсутствии коррозии и надежной фиксации колодки.

Далее выполните измерения:

1. Проверка сопротивления РХХ:
   • Отсоедините колодку от регулятора.
   • Измерьте сопротивление между контактами A-B и C-D разъема РХХ мультиметром.
   • Норма: 45–85 Ом. Отклонение означает неисправность обмоток.
2. Тест напряжения питания:
   • Включите зажигание.
   • Замерьте напряжение между контактом "D" колодки РХХ и массой авто.
   • Норма: ~12 В. Отсутствие напряжения указывает на обрыв в цепи питания.

После устранения неполадок:

1. Сбросьте ошибки сканером OBD-II или отключением АКБ на 10 минут.
2. Проведите адаптацию РХХ: запустите двигатель, дайте ему поработать 5–10 минут на холостом ходу без нагрузки (педаль газа, фары, печка выключены).

Плавающие обороты на холостом ходу: симптом неисправности

Проблема проявляется как самопроизвольное изменение частоты вращения коленвала (обычно в диапазоне 500–1500 об/мин) при отпущенной педали газа. Двигатель неустойчиво работает: обороты хаотично "прыгают" вверх-вниз, иногда сопровождаясь вибрацией кузова и риском заглохнуть. Это указывает на сбой в системе стабилизации холостого хода, где ключевую роль играет регулятор холостого хода (РХХ).

РХХ ВАЗ 2110, управляемый ЭБУ, дозирует воздух в обход дроссельной заслонки для поддержания заданных оборотов. При его неисправности блок управления не может оперативно корректировать подачу воздуха, что нарушает баланс топливно-воздушной смеси и вызывает "плавание". Симптом особенно заметен на прогретом двигателе после сброса газа или при включении энергоемких потребителей (фары, печка).

Диагностика и связь с РХХ

Характерные признаки неисправности регулятора:

• Обороты резко падают до минимума при резком отпускании педали газа
• Двигатель глохнет при переключении АКПП в режим "Drive" или "R"
• Скачки возникают только на холостом ходу, при движении проблема исчезает

Порядок проверки РХХ:

1. Заглушить двигатель, снять разъем регулятора
2. Измерить сопротивление между контактами A-B и C-D (норма: 50–55 Ом)
3. Проверить отсутствие сопротивления между соседними парами (A-C, A-D, B-C, B-D)
4. Оценить чистоту и ход иглы клапана (выкрутив два крепежных винта)

Показатель	Исправный РХХ	Неисправный РХХ
Сопротивление пар A-B / C-D	50–55 Ом	Обрыв / КЗ / отклонение >10%
Сопротивление смежных пар	Бесконечность	Наличие проводимости
Состояние конусной иглы	Чистая, без задиров	Загрязненная, заклиненная

При замене регулятора обязательно выполняйте калибровку: включите зажигание на 10 секунд без запуска двигателя, чтобы ЭБУ определил новое положение клапана. Игнорирование этой процедуры приведет к повторному появлению симптома.

Глохнет двигатель при сбросе газа: первый признак отказа РХХ

Данный симптом проявляется при резком отпускании педали акселератора после движения или работы на повышенных оборотах. Двигатель не удерживает минимальные обороты холостого хода, падает ниже допустимого предела и глохнет. Это происходит из-за неспособности регулятора холостого хода (РХХ) оперативно увеличить проходное сечение канала подачи воздуха в обход закрывшейся дроссельной заслонки.

РХХ отвечает за поддержание стабильных оборотов холостого хода, управляя потоком воздуха, необходимым для работы двигателя при закрытом дросселе. Если его шток с запорной иглой заклинил в положении, перекрывающем канал, или шаговый двигатель не может сдвинуть шток в ответ на команду ЭБУ, требуемый объем воздуха не поступает в коллектор. Смесь становится слишком богатой или бедной (в зависимости от режима), и мотор глохнет.

Основные причины неисправности РХХ при данном симптоме

• Механическое заклинивание штока: Нагар, грязь, смолистые отложения в канале или на конусе иглы препятствуют свободному перемещению штока.
• Износ направляющих штока или червячной передачи: Приводит к заеданию или неполному ходу штока.
• Обрыв или нарушение контакта в цепи управления: Окисление разъемов, повреждение проводов между ЭБУ и РХХ.
• Выход из строя обмоток шагового двигателя: Межвитковое замыкание или обрыв обмоток внутри РХХ.
• Сильное загрязнение посадочного канала РХХ в корпусе дроссельного узла: Сужение канала нагаром даже при исправном регуляторе.

Диагностика неисправности

1. Визуальный осмотр и чистка:
   • Снять РХХ с дроссельного узла.
   • Проверить состояние контактов колодки жгута проводов.
   • Очистить канал в дроссельном узле и конус иглы РХХ специальным очистителем карбюратора/дроссельных заслонок.
2. Проверка работоспособности штока:
   • Подключить колодку проводов к снятому РХХ.
   • Включить зажигание (не запуская двигатель).
   • Шток РХХ должен выдвинуться или втянуться (зависит от конструкции) при включении зажигания и плавно перемещаться при последующих попытках запуска или при подаче команд через диагностическое ПО.
3. Проверка сопротивления обмоток:

   Клеммы РХХ	Нормальное сопротивление (Ом)
   A – B	≈ 50-55
   C – D	≈ 50-55

   Значительное отклонение или обрыв указывают на неисправность обмоток.

4. Проверка цепи управления мультиметром: Измерить напряжение на колодке жгута при включенном зажигании (должно быть ~12В между контактом питания и массой), "прозвонить" провода на обрыв.

Важно: После установки нового или очищенного РХХ часто требуется выполнить процедуру "обучения" регулятора (адаптации) с помощью диагностического сканера или определенной последовательности действий с педалью газа и зажиганием для корректной работы ЭБУ.

Нестабильный запуск двигателя на холодную

При неисправном регуляторе холостого хода двигатель ВАЗ 2110 демонстрирует характерные проблемы при холодном запуске: стартер крутит коленвал, но мотор либо не схватывает сразу, либо запускается с многократными попытками и сразу глохнет. Особенно ярко это проявляется при температуре ниже +10°C, когда ЭБУ требует повышенных оборотов для прогрева.

После неудачных попыток запуска водитель вынужден "подгазовывать", удерживая педаль акселератора – это временно компенсирует отсутствие управляемого канала подачи воздуха через РХХ. Если после прогрева проблема исчезает, а на горячую двигатель работает стабильно – это явный признак неисправности регулятора холостого хода или его цепи.

Основные причины и диагностика

Ключевые факторы, связанные с РХХ:

• Загрязнение конусной иглы и посадочного канала – нагар препятствует движению штока, блокируя подачу воздуха
• Износ шагового электродвигателя – механический люфт или обрыв обмоток
• Обрыв/окисление контактов в разъеме – нарушение сигнала управления
• Нарушение калибровки положения штока – сбой после чистки или удара

Методы проверки:

Способ	Действия	Критерий исправности
Тест мультиметром	Замер сопротивления между контактами A-B и C-D разъема РХХ	40-80 Ом (при 20°C)
Механическая проверка	Подача 12В на контакты обмоток (последовательно A-B и C-D)	Четкое движение штока с характерным щелчком
Визуальный осмотр	Снятие РХХ, оценка состояния иглы и посадочного отверстия	Отсутствие задиров, черного масляного налета

Важно: Перед диагностикой РХХ исключите другие причины – низкое давление топлива, неисправность ДПДЗ, подсос воздуха во впускном коллекторе или проблемы с ДМРВ. Чистку регулятора проводите только очистителем карбюратора без механического воздействия на иглу!

Падение оборотов при включении фар или печки

При включении энергопотребляющих устройств (фары, печка, обогрев стекол) возникает дополнительная нагрузка на генератор. Для компенсации этой нагрузки ЭБУ двигателя должен увеличить подачу воздуха через регулятор холостого хода (РХХ), чтобы поддерживать стабильные обороты. Если РХХ не справляется с этой задачей, происходит заметное падение оборотов, вплоть до вибрации или остановки мотора.

Данная проблема характерна для изношенных или загрязнённых регуляторов холостого хода. Игла РХХ теряет подвижность из-за нагара и не может оперативно увеличить сечение канала подачи воздуха. Также возможны случаи, когда изношенный генератор не обеспечивает достаточного напряжения, из-за чего ЭБУ не может скорректировать холостой ход даже при исправном РХХ.

Диагностика и решение проблемы

Порядок проверки:

1. Измерьте напряжение на аккумуляторе мультиметром:
   • На холостом ходу без нагрузки: 13.5-14.2В
   • При включении фар и печки: не ниже 13В
2. Снимите и проверьте РХХ:
   • Замер сопротивления между контактами (A-B и C-D): 50-55 Ом
   • Проверка хода иглы при подаче 12В на контакты
3. Осмотрите посадочное отверстие РХХ и воздушный канал в дроссельном узле на наличие масляного нагара.

Типовые неисправности и методы устранения:

Признак	Возможная причина	Решение
Обороты падают на 200-400 об/мин	Загрязнение иглы РХХ или канала	Чистка карбклинером
Двигатель глохнет при резком включении нагрузки	Залипание иглы РХХ, обрыв обмоток	Замена регулятора
Падение напряжения ниже 12.8В	Неисправность генератора или приводного ремня	Диагностика генератора, замена щёток/регулятора напряжения

После чистки или замены РХХ обязательна процедура адаптации холостого хода: сброс ошибок через диагностический разъём и 10-минутная работа двигателя на холостых оборотах без нагрузки. Если проблема сохраняется, проверьте цепь управления РХХ и состояние контактов в колодке регулятора.

Отсутствие прогревочных оборотов: диагноз проблемы

Отсутствие повышенных оборотов при холодном запуске двигателя ВАЗ 2110 указывает на сбой в работе системы поддержания холостого хода. В норме ЭБУ увеличивает обороты для быстрого прогрева катализатора и стабилизации работы, используя регулятор холостого хода (РХХ). Если этого не происходит, двигатель работает неустойчиво, глохнет или дергается.

Основная причина – некорректное регулирование потока воздуха в обход дроссельной заслонки. РХХ либо не получает управляющие сигналы от ЭБУ, либо не может физически открыть канал. Требуется комплексная проверка компонентов системы.

Ключевые направления диагностики

• Механические проблемы РХХ:
  • Загрязнение или заклинивание штока конусной иглы из-за нагара
  • Износ направляющих или обрыв пружины штока
  • Нарушение герметичности посадочного места (подсос воздуха)
• Электрические неисправности:
  • Обрыв цепи питания РХХ (проводка, контакты)
  • Короткое замыкание обмоток статора
  • Окисление разъема регулятора
• Ошибки управления:
  • Некорректные сигналы с датчика температуры ОЖ (ДТОЖ)
  • Сбои в работе ЭБУ (программные или аппаратные)
  • Повреждение дорожек на плате контроллера

Порядок проверки:

1. Считать ошибки ЭБУ сканером (коды P0505, P0506, P1509)
2. Проверить напряжение на разъеме РХХ при включенном зажигании:
   • Клемма A – 12 В
   • Клеммы B, C, D – 0 В (при отключенном РХХ)
3. Измерить сопротивление обмоток РХХ (норма: 40–80 Ом между контактами A-B, C-D)
4. Оценить плавность хода штока рукой (при подаче 12 В на пары A-B и C-D)
5. Проверить герметичность прилегания РХХ к корпусу дросселя
6. Протестировать показания ДТОЖ (сравнить с таблицей):

Температура ОЖ (°C)	Сопротивление ДТОЖ (Ом)
+20	2800–3500
+80	290–360
+100	160–200

Важно: Перед заменой РХХ выполните адаптацию нулевой отметки через диагностическое оборудование. После установки нового регулятора запустите двигатель на 10 секунд без нагрузки, затем заглушите для автоматической калибровки ЭБУ.

Вибрации двигателя на холостом ходу

Стабильная работа двигателя на холостом ходу напрямую зависит от исправности регулятора холостого хода (РХХ). Его основная задача – поддерживать заданные обороты коленчатого вала при закрытой дроссельной заслонке, обеспечивая необходимый для устойчивой работы объем воздуха, минуя ее. РХХ представляет собой шаговый электродвигатель с конусной иглой, регулирующей сечение байпасного канала во впускном коллекторе.

Неисправности регулятора холостого хода являются одной из распространенных причин возникновения вибраций на холостом ходу. Когда РХХ не может точно управлять потоком воздуха в обход дросселя, нарушается состав топливовоздушной смеси. Это приводит к неустойчивому горению в цилиндрах, пропускам воспламенения и, как следствие, к ощутимой тряске двигателя, передающейся на кузов автомобиля.

Типичные проблемы РХХ, вызывающие вибрации

Вибрации на холостых оборотах чаще всего провоцируют следующие неисправности регулятора:

• Загрязнение конусной иглы и канала: Нагар и масляные отложения мешают игле свободно перемещаться и точно дозировать воздух.
• Износ направляющих иглы или штока: Приводит к заклиниванию или неточному позиционированию иглы.
• Обрыв или замыкание обмоток шагового двигателя: Полностью нарушает управление положением иглы.
• Окисление или нарушение контактов в колодке жгута проводов: Вызывает нестабильную работу или отказ РХХ.
• Механическое повреждение корпуса РХХ или посадочного места: Может вызвать подсос неучтенного воздуха.

Симптом вибрации	Возможная причина, связанная с РХХ
Вибрация при запуске "на холодную", пропадает после прогрева	РХХ "залипает" в одном положении, пока двигатель холодный
Вибрация появляется только на горячем двигателе	Перегрев обмоток РХХ, потеря управляемости при высокой температуре
Постоянная вибрация, плавающие обороты	Загрязнение канала/иглы, износ, плохой контакт в цепи
Резкая тряска двигателя при включении нагрузки (фары, печка)	РХХ не успевает/не может компенсировать возросшую нагрузку

Диагностика РХХ при вибрациях:

1. Визуальный осмотр: Проверьте целостность колодки, проводов, чистоту контактов и посадочного места РХХ.
2. Проверка подсосов воздуха: Убедитесь, что вибрация не вызвана подсосом воздуха через уплотнение РХХ или поврежденный патрубок.
3. Проверка управляющих сигналов: Осциллографом или мультиметром (в режиме постоянного тока) проверьте наличие и стабильность управляющих импульсов от ЭБУ на колодке при работающем двигателе.
4. Проверка сопротивления обмоток: Снимите РХХ и измерьте сопротивление между контактами A-B и C-D (обычно ~50-80 Ом). Отсутствие сопротивления указывает на обрыв, близкое к нулю – на замыкание.
5. Проверка хода иглы: При включении зажигания (без запуска двигателя) исправный РХХ должен выдвинуть иглу вперед. При снятии разъема – втянуть ее обратно (слышен щелчок).

Механический износ направляющей иглы РХХ

Постоянное трение иглы регулятора о внутреннюю стенку направляющего канала в процессе работы неизбежно приводит к механическому износу. Со временем диаметр канала увеличивается, образуется люфт, нарушающий точность позиционирования иглы при перемещениях.

Зазор между иглой и стенками направляющей вызывает утечки воздуха, минуя дроссельную заслонку. Блок управления двигателем не может адекватно компенсировать эти неучтенные подсосы, так как они изменяются хаотично в зависимости от положения иглы и нагрузки.

Признаки и последствия износа

• Неустойчивые обороты холостого хода: самопроизвольное повышение или падение RPM.
• Провалы при резком сбросе газа: двигатель глохнет при торможении.
• Затрудненный пуск: необходимость подгазовки для запуска.
• Повышенный расход топлива из-за нарушения топливовоздушной смеси.

Диагностика износа

1. Извлеките регулятор из корпуса дроссельного узла.
2. Проверьте иглу на свободный ход – покачивание пальцем выявит ощутимый люфт.
3. Осмотрите поверхность иглы: глубокие продольные риски подтверждают износ.
4. Сравните зазор между иглой и посадочным отверстием с новым РХХ – визуально заметна разница.

Критерий	Исправный РХХ	Изношенная направляющая
Люфт иглы	Отсутствует	Ощутим рукой
Зазор в канале	Равномерный по всей длине	Увеличен в средней части
Следы износа	Отсутствуют	Продольные борозды на игле

Важно! Чистка или калибровка не устранят механический износ – единственное решение заключается в замене регулятора холостого хода на новый. Попытки восстановить геометрию направляющей приводят к ускоренному выходу узла из строя.

Обрыв обмоток статора регулятора

Обрыв обмотки статора – критическая неисправность регулятора холостого хода (РХХ), полностью выводящая его из строя. Статор содержит две катушки, управляемые ЭБУ двигателя для точного позиционирования штока с конусной иглой. Нарушение целостности провода в любой из обмоток прерывает прохождение управляющего тока.

Это приводит к невозможности формирования магнитного поля, необходимого для перемещения ротора. В результате шток регулятора остаётся фиксированным в одном положении, игнорируя команды контроллера на увеличение или уменьшение подачи воздуха в обход дроссельной заслонки.

Причины и диагностика обрыва

Основные причины обрыва:

• Механическое повреждение: перетирание проводов обмотки о корпус, резкий удар по регулятору.
• Перегрев: длительная эксплуатация при повышенных температурах в подкапотном пространстве, вызывающая разрушение изоляции и оплавление тонкого провода.
• Производственный брак: некачественная пайка выводов обмотки к контактной колодке.

Симптомы неисправности:

• Двигатель глохнет при отпускании педали газа.
• Неустойчивые обороты ХХ (самовольное повышение/понижение) или их отсутствие.
• Отсутствие реакции двигателя на регулировку винта "качества" ХХ.
• Код ошибки Р0505 (неисправность системы стабилизации ХХ) или Р0506/Р0507 (обороты ХХ ниже/выше ожидаемых).

Диагностика мультиметром:

1. Отключите разъём РХХ при заглушенном двигателе.
2. Переведите мультиметр в режим измерения сопротивления (Ом).
3. Проверьте сопротивление между контактами A-B и C-D разъёма регулятора:

Контакты	Нормальное сопротивление	При обрыве
A-B	≈ 53 Ом	Обрыв (∞)
C-D	≈ 53 Ом	Обрыв (∞)

Важно: Значение "∞" (бесконечность) или "OL" на экране мультиметра однозначно указывает на обрыв в проверяемой обмотке.

Обрыв обмотки статора не подлежит ремонту. Требуется замена регулятора холостого хода. Установка нового РХХ должна сопровождаться процедурой адаптации ("обучения") через диагностическое оборудование или последовательность действий с педалью газа и зажиганием (в зависимости от модели ЭБУ).

Загрязнение штока и седла клапана нагаром

Основной причиной неисправности РХХ ВАЗ 2110 является образование масляно-пылевого нагара на конусе штока и посадочном седле дроссельного узла. Отложения препятствуют герметичному перекрытию канала холостого хода при закрытии клапана, а также ограничивают его подвижность в открытом положении.

Нагар формируется из-за попадания картерных газов через систему вентиляции, низкого качества топлива и несвоевременной замены воздушного фильтра. Особенно критично загрязнение проявляется при коротких поездках в зимний период, когда двигатель не успевает выйти на рабочую температуру.

Последствия и симптомы

Характерные признаки загрязнения:

• Нестабильные обороты ХХ (плавание 500-1200 об/мин)
• Самопроизвольная остановка двигателя при сбросе газа
• Провалы оборотов при включении энергоемких потребителей (печка, фары)
• Затрудненный запуск без подгазовывания

Критическое загрязнение приводит к заклиниванию штока в одном положении, что вызывает постоянные высокие или низкие обороты холостого хода, не корректируемые ЭБУ.

Степень загрязнения	Воздействие на работу РХХ
Легкая	Замедление реакции штока на команды ЭБУ
Средняя	Подклинивание штока, плавание оборотов
Тяжелая	Полная блокировка движения штока

Диагностика и устранение:

1. Проверить сопротивление обмоток РХХ (40-80 Ом между контактами A-B и C-D)
2. Визуально оценить состояние штока и седла через дроссельный патрубок
3. Очистить канал и конус штока средством для карбюраторов
4. Продуть зону седла сжатым воздухом после чистки

При установке нового регулятора обязательно очищают посадочное место и проверяют вылет штока (23 мм при выключенном зажигании). Игнорирование чистки седла приводит к повторному выходу РХХ из строя через 300-500 км пробега.

Окисление контактов в электрическом разъеме

Окисление контактов в колодке проводов, подключаемой к регулятору холостого хода (РХХ), является распространенной причиной сбоев в работе двигателя ВАЗ 2110. Образование оксидной пленки на металлических поверхностях разъема нарушает электрическую проводимость, препятствуя передаче управляющих сигналов от ЭБУ к исполнительному устройству.

Этот процесс активизируется под воздействием влаги, дорожных реагентов, перепадов температур или естественного старения проводки. Нарушение контакта приводит к нестабильному положению запорного конуса РХХ, что проявляется в виде плавающих оборотов, самопроизвольных остановок двигателя или трудностей с запуском, особенно в сырую погоду.

Диагностика и устранение проблемы

Признаки окисления:

• Двигатель глохнет на холостом ходу после прогрева
• Скачки оборотов без нажатия на педаль газа
• Неустойчивая работа на холостом ходу при включении фар, печки или кондиционера
• Загорание чека "Check Engine" с ошибками, связанными с РХХ (например, Р0505)

Порядок действий:

1. Отсоединить колодку проводов от разъема РХХ
2. Визуально осмотреть контакты на наличие:
   • Белого или зеленоватого налета
   • Потемнения металла
   • Механических повреждений штырей или гнезд
3. Очистить контакты:
   • Специальным средством-очистителем электроразъемов (WD-40, Kontakt U)
   • Мягкой щеткой (зубной или кисточкой)
   • Без использования абразивов или грубых инструментов
4. Проверить фиксацию разъема – должен защелкиваться плотно, без люфта
5. Обработать контакты токопроводящей смазкой для предотвращения коррозии

Средство очистки	Преимущества	Меры предосторожности
Специализированный спрей-очиститель	Быстро растворяет окислы, не повреждает пластик	Не допускать попадания на резиновые детали
Водно-дисперсионная смазка (WD-40)	Вытесняет влагу, временно защищает контакты	Требует последующей обработки диэлектрической смазкой

Важно! При сильном повреждении разъема или обрыве проводов необходима замена колодки. Для профилактики осматривайте соединение РХХ каждые 30 000 км пробега или после длительной стоянки автомобиля в условиях высокой влажности.

Деформация уплотнительного кольца РХХ

Уплотнительное кольцо регулятора холостого хода (РХХ) обеспечивает герметичность соединения между корпусом дроссельного узла и корпусом самого регулятора. Его основная задача – предотвращать подсос неучтенного воздуха через зазор в месте установки РХХ. Этот неконтролируемый воздух нарушает расчеты ЭБУ, что напрямую влияет на качество работы двигателя на холостых оборотах.

Деформация кольца чаще всего возникает из-за длительного воздействия высоких температур в подкапотном пространстве и агрессивных сред (паров топлива, масел). Старение резины, неправильная установка при замене РХХ (перекос, замятие) или использование некачественных, неоригинальных запчастей также являются распространенными причинами. Потеря эластичности и изменение геометрии кольца приводят к нарушению его герметизирующей функции.

Признаки деформации и диагностика

Симптомы, указывающие на проблему с уплотнительным кольцом:

• Неустойчивые холостые обороты: Двигатель "плавает" (обороты самопроизвольно повышаются и падают), может глохнуть на холостом ходу, особенно после сброса газа.
• Высокие/низкие обороты ХХ: Обороты холостого хода стабильно держатся выше (1100-1300 об/мин) или ниже (менее 700 об/мин) нормы (750-800 об/мин для ВАЗ 2110).
• Проблемы после замены РХХ: Симптомы неисправного РХХ не исчезли после установки нового регулятора.
• Подсос воздуха: Характерный шипящий звук в районе дроссельного узла при работе двигателя на холостом ходу.

Методы диагностики деформации кольца:

1. Визуальный осмотр: Снять регулятор холостого хода. Тщательно осмотреть уплотнительное кольцо на предмет:
   • Трещин, надрывов, заусенцев.
   • Потери эластичности (кольцо должно легко восстанавливать форму после сжатия).
   • Сплющивания, перекоса, явной деформации относительно канавки на корпусе РХХ.
   • Затвердевания (резина стала "дубовой").
2. Проверка на герметичность (косвенная):
   • Запустить двигатель и дать ему поработать на холостом ходу.
   • Обильно побрызгать составом для поиска утечек воздуха (WD-40, очиститель карбюратора, мыльный раствор) вокруг места установки РХХ в дроссельный узел.
   • Если обороты двигателя временно стабилизируются или изменятся (жидкость временно загерметизирует щель), а шипение пропадет – это явный признак подсоса воздуха через уплотнение РХХ.

Решение: При обнаружении деформации, повреждения или потери эластичности уплотнительное кольцо подлежит обязательной замене. Используйте только качественные новые кольца, соответствующие спецификации. Перед установкой нового кольца очистите посадочное место в дроссельном узле от грязи. Смажьте новое кольцо чистым моторным маслом для облегчения монтажа и предотвращения перекоса. Установите РХХ ровно, без перекосов, и затяните крепежные винты рекомендованным моментом.

Заедание штока регулятора из-за грязи

Основной причиной заедания штока РХХ на ВАЗ 2110 является накопление масляного нагара и пыли в корпусе дроссельного узла. Грязь проникает в зазор между направляющей втулкой и штоком клапана, смешивается с картерными газами и образует плотные отложения. Постепенно это приводит к ограничению подвижности штока или его полному заклиниванию.

Проблема усугубляется при редкой замене воздушного фильтра или эксплуатации в условиях высокой запылённости. Нагар имеет вязкую консистенцию и прилипает к рабочим поверхностям, препятствуя корректному выдвижению и втягиванию иглы регулятора в ответ на команды ЭБУ.

Последствия и диагностика заклинивания

При заедании штока возникают характерные симптомы:

• Неустойчивые обороты – мотор глохнет на холостом ходу
• Скачки оборотов после отпускания педали газа
• Отсутствие прогревочных оборотов при холодном запуске
• Появление ошибки P0505 или P0506 (неисправность системы стабилизации ХХ)

Для проверки работоспособности регулятора:

1. Отсоедините колодку питания РХХ при работающем двигателе
2. Заглушите мотор и подключите разъём обратно
3. При включении зажигания исправный регулятор должен вибрировать
4. Измерьте сопротивление обмоток (40-80 Ом между контактами A-B и C-D)

Состояние штока	Влияние на работу двигателя
Частичное заедание	Плавающие обороты, рывки при сбросе газа
Полное заклинивание	Глохнет на холостом ходу, высокие/низкие фиксированные обороты

Пробой обмотки на корпус: короткое замыкание

Пробой обмотки статора на металлический корпус регулятора холостого хода приводит к возникновению короткого замыкания в электрической цепи. Это критическая неисправность, нарушающая нормальное взаимодействие между электронным блоком управления двигателем (ЭБУ) и исполнительным механизмом.

При таком повреждении ток начинает протекать напрямую через корпус РХХ на "массу" автомобиля, минуя рабочий контур. ЭБУ фиксирует резкое падение сопротивления в цепи регулятора, что интерпретируется как аварийный режим работы.

Симптомы и последствия

• Немедленное отключение РХХ ЭБУ для защиты цепи (двигатель переходит в аварийный режим)
• Неустойчивые обороты холостого хода (плавание, самопроизвольное повышение или снижение)
• Глохнущий двигатель при отпускании педали газа
• Запись ошибки в память ЭБУ (чаще P0505, P0506 или общая P1500)
• Риск повреждения драйвера управления в блоке контроллера

Диагностика: Проверяется мультиметром в режиме измерения сопротивления. Один щуп подключается к любому контакту колодки РХХ, второй – к металлическому корпусу регулятора. Исправная обмотка покажет бесконечное сопротивление (OL или перегрузка). Наличие какого-либо сопротивления (особенно близкого к 0 Ом) подтверждает пробой на корпус.

Состояние обмотки	Показания мультиметра (щупы: контакт/корпус)
Исправна	Бесконечность (OL)
Пробой на корпус	0 Ом или низкое сопротивление

Устраняется данная неисправность только заменой регулятора холостого хода. Попытки ремонта обмотки нецелесообразны и ненадежны.

Износ червячного механизма привода иглы

Основной причиной выхода из строя червячной передачи является механический износ зубьев шестерни или червячного вала из-за постоянного трения при работе РХХ. Со временем профиль зубьев деформируется, появляются люфты и зазоры, нарушающие точность позиционирования иглы. Особенно критично повреждение ведущей шестерни, которая испытывает наибольшие нагрузки при перемещении штока.

Еще один фактор – попадание абразивных частиц (пыль, грязь, продукты износа) в зону зацепления. Они действуют как абразив, ускоряя износ поверхностей. Недостаток смазки на пластиковой шестерне или металлическом червяке также сокращает ресурс узла, вызывая перегрев и заедание при движении.

Признаки и последствия износа

• Неустойчивые обороты холостого хода – плавание стрелки тахометра в диапазоне 500-1200 об/мин из-за неточного позиционирования иглы.
• Самопроизвольное изменение оборотов при включении энергопотребителей (фары, печка) без коррекции со стороны РХХ.
• Затрудненный пуск двигателя – регулятор не может установить правильный зазор для подачи воздуха.
• Полный отказ регулировки – игла заклинивает в одном положении (обычно закрытом), вызывая остановку мотора на холостом ходу.

Стадия износа	Симптомы	Возможные последствия
Начальная	Незначительное подергивание оборотов	Увеличение расхода топлива
Средняя	Провалы при сбросе газа, тряска на ХХ	Повреждение датчика положения дросселя
Критическая	Глохнет на холостом ходу, ошибка P0506	Разрушение шестерни, заклинивание штока

Диагностика: Проверка шагового двигателя тестером выявляет пропуск шагов или полный отклик при подаче импульсов. Физический износ подтверждается только после снятия РХХ – визуально заметны сколы зубьев, выработка на червяке, осевой люфт вала. Попытка восстановления (чистка, смазка) обычно дает временный эффект из-за необратимого изменения геометрии зубьев.

Решение: При подтверждении износа механизма требуется полная замена регулятора холостого хода. Установка нового узла сопровождается обязательной процедурой адаптации (обучения) через диагностическое оборудование для калибровки крайних положений иглы.

Подготовка к проверке: снятие разъема РХХ

Перед снятием разъема регулятора холостого хода заглушите двигатель и выключите зажигание. Обесточьте бортовую сеть, отсоединив минусовую клемму от аккумуляторной батареи. Убедитесь в наличии доступа к дроссельному узлу, где установлен РХХ.

Визуально определите местоположение разъема на корпусе регулятора. Обратите внимание на конструкцию фиксатора (обычно пластиковый язычок) и состояние проводов. Проверьте отсутствие механических повреждений колодки и окисления контактов.

Последовательность отключения

1. Нажмите пальцем на фиксатор-защелку до характерного щелчка
2. Плотно обхватите корпус разъема (не тяните за провода!)
3. Плавным усилием потяните колодку вдоль оси штекера РХХ
4. Контролируйте усилие – при сопротивлении проверьте положение фиксатора

После снятия осмотрите контакты на предмет:

• Окисления (белесый или зеленоватый налет)
• Деформации штекеров
• Загрязнений топливными или масляными отложениями

Важно: При наличии окислов очистите контакты специальным средством-очистителем электроразъемов. Не используйте абразивные материалы или металлические щетки во избежание повреждений.

Проверка целостности цепи питания мультиметром

Перед подозрениями на неисправность самого регулятора холостого хода (РХХ) критически важно проверить, поступает ли на него питание и управляющие сигналы по проводам. Обрыв или короткое замыкание в цепи – частая причина некорректной работы или полного отказа системы холостого хода.

Для диагностики потребуется мультиметр, переключенный в режим измерения постоянного напряжения (DCV, диапазон 20V). Необходимо обеспечить доступ к колодке жгута проводов, подключенной к РХХ, при выключенном зажигании и снятой колодке с регулятора.

Порядок проверки напряжения

1. Подготовка: Снимите колодку проводов с разъема РХХ. Включите зажигание (двигатель не запускайте).
2. Проверка "массы": Установите черный щуп мультиметра на минусовую клемму АКБ или надежную "массу" двигателя/кузова. Красным щупом коснитесь контакта "D" колодки жгута. Напряжение должно быть близко к 0 В (допустимо небольшое падение, до 0.2-0.3В). Если напряжение существенно выше – плохой контакт "массы" цепи РХХ.
3. Проверка питания +12V: Не снимая черный щуп с "массы", красным щупом коснитесь контакта "A" колодки жгута. Мультиметр должен показать напряжение, близкое к напряжению АКБ (около 12 Вольт). Отсутствие напряжения говорит об обрыве в цепи питания от главного реле или предохранителя.
4. Проверка управляющих сигналов: Аналогичным образом (черный на массу, красный на контакт колодки) проверьте напряжение на контактах "B" и "C" колодки жгута при включенном зажигании. На этих контактах ЭБУ формирует управляющие импульсы. В статическом состоянии (без работы двигателя) мультиметр может показывать либо 0 В, либо ~12 В (зависит от модели ЭБУ и его состояния), но главное – напряжение не должно "плавать" или отсутствовать вовсе. Более точная проверка сигналов требует осциллографа.

Сверьте полученные значения с ожидаемыми:

Контакт колодки	Ожидаемое значение (DCV, зажигание ВКЛ)	Примечание
A	~12 В	Питание +12V
B	0 В или ~12 В	Управляющий сигнал 1 (ШИМ от ЭБУ)
C	0 В или ~12 В	Управляющий сигнал 2 (ШИМ от ЭБУ)
D	~0 В	"Масса"

Дополнительные проверки:

• Напряжение под нагрузкой: Для уверенности повторите замеры напряжения на контакте A при работающем на холостом ходу двигателе. Оно должно быть стабильным, в пределах 13.5-14.4 В.
• Целостность проводов: Если напряжение на каком-либо контакте отсутствует или не соответствует норме, проверьте мультиметром в режиме прозвонки (Ω) целостность провода от колодки до ЭБУ (используя схему электропроводки) и отсутствие короткого замыкания на массу.

Тестирование сопротивления обмоток регулятора

Для проверки обмоток РХХ потребуется мультиметр, переключенный в режим омметра. Отсоедините четырёхконтактный разъём регулятора от бортовой сети, предварительно сняв минусовую клемму аккумулятора для безопасности.

На разъёме регулятора расположены контакты A, B, C, D (маркировка указана на корпусе). Обмотки статора соединены попарно: A-B и C-D. Контакты A-C и B-D между собой не связаны.

Порядок измерения

1. Установите щупы мультиметра на контакты A и B.
2. Зафиксируйте показания сопротивления.
3. Перенесите щупы на контакты C и D, повторите замер.

Нормальное сопротивление	53±5 Ом
Признак обрыва	Бесконечность (∞)
Признак КЗ	Показания близки к 0 Ом

Если значения на обеих парах выходят за допустимый диапазон, регулятор неисправен. Важно: разброс сопротивлений между парами A-B и C-D не должен превышать 3-5 Ом.

Диагностика импульсов управления от ЭБУ осциллографом

Для проверки управляющих сигналов ЭБУ на регулятор холостого хода (РХХ) необходим цифровой осциллограф или диагностический сканер с функцией осциллографа. Подключите щупы прибора к контактам управляющей цепи РХХ (A и D на разъёме регулятора), соблюдая полярность, а "массу" – к кузову автомобиля. Запустите двигатель и переведите его в режим холостого хода.

Исправная работа ЭБУ проявляется в виде стабильных прямоугольных импульсов с частотой около 125 Гц (ВАЗ 2110). Анализируйте следующие параметры сигнала на экране осциллографа:

Ключевые характеристики сигнала для диагностики

• Форма импульса: Чёткие прямоугольные фронты без искажений или "завалов".
• Амплитуда напряжения: 12 В (±0,5 В) при включённом зажигании и работающем двигателе.
• Скважность (соотношение длительности импульса к периоду): Изменяется плавно при скачках нагрузки (включении фар, печки).
• Отсутствие помех: Нет паразитных колебаний, "шумов" или провалов напряжения.

Параметр сигнала	Нормальное значение	Признак неисправности
Форма	Прямоугольная	Синусоида, треугольник, "пила"
Амплитуда (В)	11.5–12.5	<10 В или пульсации
Стабильность частоты	125 ±5 Гц	Плавающая частота, обрывы
Динамика скважности	Плавное изменение	Резкие скачки, постоянное значение

Отклонения от нормы:

1. Отсутствие импульсов – обрыв цепи, неисправность драйвера ЭБУ, сбой ПО.
2. Снижение амплитуды – плохой контакт, КЗ в обмотке РХХ, дефект ЭБУ.
3. Искажение формы – повреждение проводки, помехи от других устройств, выход из строя элементов ЭБУ.
4. Неизменная скважность – ошибка датчика положения дросселя, ДПКВ, заклинивание РХХ.

При выявлении аномалий проверьте целостность проводов, разъёмов и обмоток РХХ мультиметром. Если цепи исправны – причина в электронном блоке управления.

Визуальный осмотр конусной иглы на предмет загрязнения

После демонтажа регулятора холостого хода (РХХ) с двигателя ВАЗ 2110, переходим к детальному осмотру его рабочего органа – конусной иглы (штока). Тщательно очистите корпус регулятора от внешних загрязнений мягкой кисточкой или сжатым воздухом, чтобы они не мешали осмотру самой иглы и ее посадочного канала.

Сосредоточьте внимание на кончике иглы и прилегающей к нему цилиндрической поверхности. Именно эти участки наиболее подвержены накоплению отложений. Загрязнения здесь критично влияют на точность позиционирования штока и герметичность перекрытия канала подачи воздуха в обход дроссельной заслонки.

Ключевые аспекты осмотра

Основные виды загрязнений конусной иглы РХХ:

• Маслянистый налет: Чаще всего образуется из-за попадания картерных газов из системы вентиляции картера (ВКГ) во впускной тракт. Имеет липкую консистенцию, темный цвет.
• Коксование / Нагар: Твердые углеродистые отложения черного или темно-коричневого цвета. Возникают при высокотемпературном окислении масляного налета, особенно при неисправностях системы ВКГ или износе поршневой группы.
• Лаковые отложения: Тонкая, трудноудаляемая пленка, часто золотистого или коричневатого оттенка. Формируется при длительной эксплуатации из компонентов моторного масла и топлива.
• Механические частицы: Песок, пыль, мелкий мусор, попадающие через воздушный фильтр (особенно при его повреждении или неплотной установке).

Помимо типа загрязнения, оцените его количество и равномерность распределения по поверхности иглы. Толстый слой нагара или неравномерные отложения явно указывают на проблему, требующую устранения.

Обязательно проверьте состояние поверхности самой иглы:

1. Отсутствие глубоких царапин, задиров или коррозии.
2. Целостность конуса – он должен быть гладким, без сколов или деформаций.
3. Отсутствие видимого износа или "ступеньки" на цилиндрической части штока.

Тип загрязнения	Внешний вид	Основная причина	Воздействие на работу РХХ
Маслянистый налет	Липкая пленка, темный цвет	Картерные газы (ВКГ)	Заедание штока, медленный отклик
Коксование / Нагар	Твердые черные отложения	Высокотемпературное окисление масляного налета	Сильное заедание, негерметичность канала, нестабильные обороты
Лаковые отложения	Тонкая пленка, золотистый/коричневый оттенок	Длительная эксплуатация, компоненты масла/топлива	Ухудшение подвижности штока, плавающие обороты
Механические частицы	Песок, пыль, мусор	Поврежденный/неплотный воздушный фильтр	Задиры на игле и в канале, заклинивание

Контроль вылета иглы РХХ при включении зажигания

При включении зажигания (без запуска двигателя) блок управления двигателем (ЭБУ) автоматически выполняет калибровку регулятора холостого хода. Игла РХХ должна выдвинуться до упора в калибровочное отверстие дроссельного узла, а затем вернуться на базовую позицию для старта. Это сопровождается характерным жужжащим звуком и вибрацией корпуса регулятора в течение 1-2 секунд.

Отсутствие движения штока указывает на неисправность цепи управления или самого РХХ. Для визуальной проверки демонтируйте регулятор с дроссельного узла (не отсоединяя разъем), включите зажигание и наблюдайте за поведением конусной иглы. Корректная работа: плавное полное выдвижение с последующим отводом на 5-7 мм.

Типичные неполадки при проверке

• Полная неподвижность иглы – обрыв обмоток РХХ, отсутствие питания или сигнала ЭБУ.
• Рывки или заклинивание штока – загрязнение направляющих, механический износ червячной пары.
• Частичный вылет (менее 5 мм) – засорение штока нагаром, низкое напряжение бортовой сети.

Важно: Если диагностика выявила неисправность цепи, проверьте:

1. Напряжение на разъеме РХХ (должно быть 12В между контактами A-B и C-D при включенном зажигании).
2. Целостность проводов от ЭБУ к РХХ (пины 53-54-55-56 колодки контроллера).
3. Отсутствие окислов в разъеме регулятора.

Состояние штока	Возможная причина	Действия
Не выдвигается	Обрыв цепи, отказ ЭБУ	Прозвонить проводку, заменить РХХ
Движение с заеданием	Загрязнение штока, механические повреждения	Очистить или заменить регулятор
Не возвращается в исходное положение	Сбой калибровки ЭБУ, засор канала	Сбросить ошибки сканером, прочистить дроссельный узел

Проверка подсоса воздуха через уплотнитель регулятора

Подсос воздуха через уплотнительное кольцо РХХ создает обедненную топливовоздушную смесь, вызывая плавающие обороты и нестабильную работу двигателя на холостом ходу. Неучтенный воздух поступает в ресинг после датчика массового расхода воздуха (ДМРВ), что нарушает расчеты ЭБУ.

Для диагностики потребуется подготовить мыльный раствор или специальный аэрозоль-течеискатель (WD-40, очиститель карбюратора). Запустите двигатель и прогрейте его до рабочей температуры, оставив работать на холостом ходу.

Методика проверки

Пошаговый алгоритм действий:

1. Снимите пластиковый декоративный кожух двигателя для доступа к корпусу дроссельного узла
2. Тщательно обработайте место прилегания уплотнителя РХХ к корпусу дросселя:
   • Нанесите мыльный раствор кистью
   • Или распылите аэрозоль по периметру посадочного места
3. Внимательно наблюдайте за реакцией:
   • Появление пузырей в мыльном растворе
   • Изменение оборотов двигателя при использовании аэрозоля
4. Проверьте состояние уплотнительного кольца:
   • Трещины или потеря эластичности
   • Деформация или затвердение резины
   • Следы масла или топлива на поверхности

При обнаружении подсоса воздуха замените уплотнительное кольцо. Используйте только термостойкие резиновые уплотнители, рекомендованные для двигателей внутреннего сгорания. После замены повторно обработайте соединение аэрозолем для подтверждения герметичности.

Диагностика с помощью режима "самообучения" ЭБУ

Режим самообучения электронного блока управления (ЭБУ) позволяет адаптировать параметры холостого хода под текущее состояние двигателя и износ компонентов. Принудительный запуск этого процесса помогает выявить отклонения в работе регулятора холостого хода (РХХ), которые не фиксируются стандартной диагностикой через сканер.

Для активации процедуры необходимо выполнить строгую последовательность действий: прогреть двигатель до 80-90°C, заглушить мотор, отсоединить минусовую клемму АКБ на 15-20 секунд. После подключения АКБ запустить двигатель без нажатия педали газа и дать ему работать на холостых оборотах 10-15 минут. ЭБУ за это время перезапишет адаптивные параметры РХХ.

Анализ результатов самообучения

Корректная работа РХХ подтверждается стабильными оборотами (800±50 об/мин) в течение всего цикла и плавным снижением до номинала после кратковременного повышения до 1500 об/мин. На неисправность регулятора указывают:

• Неустойчивые обороты (стрелка тахометра "скачет" в диапазоне 600-1200 об/мин)
• Самопроизвольная остановка двигателя через 3-5 минут после запуска
• Отсутствие реакции на нагрузку (включение фар или кондиционера вызывает падение оборотов ниже 500 об/мин)

Важно учитывать ограничения метода: самообучение не диагностирует механические повреждения РХХ (заклинивание штока, износ червячной передачи). Для их выявления требуется демонтаж регулятора с проверкой хода штока и сопротивления обмоток мультиметром.

Лабораторная проверка рабочего хода штока

Для точной оценки состояния регулятора холостого хода (РХХ) ВАЗ 2110 требуется проверить фактический рабочий ход штока. Данная операция выполняется при снятом датчике и требует источника питания постоянного тока, например, лабораторного блока питания с регулируемым напряжением.

Подготовьте устройство: отсоедините электрический разъем, демонтируйте РХХ с дроссельного узла, очистите посадочный канал и иглу штока от загрязнений. Убедитесь в отсутствии механических повреждений штока или его направляющей.

Порядок проведения проверки

1. Подайте напряжение 12В от блока питания на выводы "A" и "B" колодки РХХ (условно обозначены на корпусе или определяются по схеме). Шток должен полностью выдвинуться.
2. Поменяйте полярность: подайте +12В на вывод "A", а -12В на вывод "D" (или наоборот, в зависимости от конструкции). Шток должен полностью втянуться.
3. Измерьте длину выступающей части штока в обоих крайних положениях с помощью штангенциркуля. Разница между этими значениями является рабочим ходом.

Оценка результатов:

Измеренный ход штока	Состояние РХХ
≈ 22-23 мм	Норма (исправен)
Менее 20 мм	Износ механизма, неисправность
Шток не двигается	Обрыв обмоток, заклинивание
Движется рывками/заедает	Загрязнение, механическое повреждение

Дополнительно во время теста наблюдайте за плавностью хода штока. Любые подклинивания, посторонние шумы (треск, жужжание) или неравномерность движения указывают на внутренние дефекты. Повторяйте цикл "выдвижение/втягивание" 3-4 раза для подтверждения стабильности показаний.

Подбор нового РХХ: OEM и альтернативные производители

При замене неисправного регулятора холостого хода на ВАЗ 2110 владелец сталкивается с выбором между оригинальными (OEM) запчастями и изделиями альтернативных производителей. Каждый вариант имеет свои особенности, преимущества и недостатки, которые необходимо учитывать для надежной и долговечной работы системы холостого хода.

OEM-детали производятся на заводах-изготовителях, поставляющих регуляторы на конвейер АвтоВАЗ. Ключевым преимуществом является гарантированное соответствие всем заводским спецификациям и параметрам, что обеспечивает идеальную совместимость и стабильную работу. Основной недостаток – более высокая цена по сравнению с большинством аналогов.

Ключевые аспекты выбора

Оригинальные (OEM) РХХ:

• Основные производители: Наиболее распространены РХХ под брендами "ОМЕГА" (г. Старый Оскол) и КЗТА (Калужский завод телеавтоматики).
• Идентификация: Ищите логотип производителя и артикул, начинающийся с 2112-1148300 (например, 2112-1148300-04 от ОМЕГА).
• Преимущества: Максимальная надежность, точное соответствие штатным характеристикам двигателя, заводская гарантия совместимости.
• Недостатки: Высокая стоимость; риск приобрести подделку под известный бренд.

Качественные альтернативные производители:

• Проверенные бренды: Компании с хорошей репутацией в производстве автокомпонентов: Bosch (Германия), Pegasus (Польша), Fenox (Беларусь), StartVOLT (Россия).
• Преимущества: Часто более доступная цена при сохранении приемлемого качества и ресурса; наличие в широкой продаже.
• Недостатки: Качество может варьироваться от партии к партии; ресурс иногда уступает оригиналу; необходимо тщательно проверять соответствие артикулов.

Бюджетные аналоги и риски:

• На рынке представлено множество дешевых РХХ неизвестного происхождения или от малоизвестных брендов.
• Риски: Низкое качество материалов и сборки; короткий срок службы (иногда всего несколько месяцев); нестабильная работа (плавающие обороты, глохнущий двигатель); возможное несоответствие рабочих параметров, приводящее к ошибкам ЭБУ.
• Рекомендация: Избегать, если важна надежность и долговечность. Экономия на покупке часто оборачивается повторным ремонтом.

Тип РХХ	Примеры производителей	Ценовой диапазон	Ожидаемый ресурс	Гарантия совместимости
OEM (Оригинал)	ОМЕГА, КЗТА	Высокий	Высокий	Максимальная
Качественные аналоги	Bosch, Pegasus, Fenox, StartVOLT	Средний	Средний/Высокий	Высокая (при правильном подборе)
Бюджетные аналоги	Различные noname, малоизвестные	Низкий	Низкий	Низкая/Риск несоответствия

Рекомендации по подбору:

1. Проверяйте упаковку на наличие защитных голограмм (особенно для ОМЕГА), четкой полиграфии, полных данных производителя.
2. Сверяйте каталожный артикул на упаковке и на корпусе самого РХХ с требуемым для вашей модели (2112-1148300-XX).
3. Осматривайте сам регулятор: корпус должен быть без сколов и следов грубой обработки, контакты колодки – чистые и ровные, шток с пружиной – без следов коррозии.
4. Отдавайте предпочтение проверенным продавцам (официальные дилеры, крупные автоцентры) во избежание подделок.
5. Помните, что качественный аналог от известного бренда – разумный компромисс. Дешевый noname – всегда лотерея с высоким риском проигрыша.

Отключение аккумулятора перед заменой датчика

Перед заменой регулятора холостого хода на ВАЗ 2110 обязательным этапом является обесточивание бортовой сети. Для этого требуется отключить минусовую клемму аккумуляторной батареи. Данная процедура исключает риск короткого замыкания при случайном контакте инструмента с токопроводящими элементами и предотвращает сбои электронного блока управления двигателем.

Нарушение этого правила может привести к повреждению контактов разъёма датчика или контроллера ЭСУД из-за подачи напряжения на демонтируемый элемент. Дополнительно сброс адаптаций ЭБУ после отключения питания способствует корректному обучению нового регулятора при первом запуске двигателя.

Порядок безопасного отключения АКБ

1. Заглушите двигатель и извлеките ключ из замка зажигания
2. Наденьте диэлектрические перчатки (рекомендуется)
3. Ослабьте гайку крепления минусовой клеммы (чёрный провод)
4. Снимите клемму с токовывода АКБ
5. Изолируйте клемму ветошью или переместите в сторону от аккумулятора

Тип ошибки при нарушении	Последствие
Короткое замыкание	Выход из строя предохранителей, повреждение проводки
Скачок напряжения	Сбой калибровок ЭБУ, ошибка P0505
Повреждение контактов РХХ	Неустойчивая работа двигателя после замены

Внимание: При обратном подключении аккумулятора убедитесь в отсутствии искрения. Корректное восстановление питания подтвердится автоматической калибровкой дроссельной заслонки (характерный звук сервопривода при включении зажигания).

Снятие регулятора: разбор воздушного патрубка

Перед демонтажем регулятора холостого хода (РХХ) на ВАЗ 2110 необходимо обеспечить доступ к дроссельному узлу, для чего снимается воздушный патрубок. Этот элемент соединяет корпус воздушного фильтра с дроссельным модулем и может частично перекрывать зону установки РХХ. Работы выполняются при холодном двигателе во избежание ожогов.

Начните с отсоединения гофры от корпуса воздушного фильтра: ослабьте винтовой хомут крепления с помощью крестовой отвертки или ключа на 7 мм. Далее переместитесь к месту стыковки патрубка с дроссельным узлом – аналогичным образом ослабьте второй хомут. При наличии дополнительных шлангов вентиляции картера или адсорбера аккуратно отсоедините их, запоминая расположение.

Порядок демонтажа

1. Снимите разъем датчика массового расхода воздуха (ДМРВ), расположенного на корпусе воздушного фильтра.
2. Открутите два болта крепления крышки воздушного фильтра (ключ на 10 мм), снимите крышку и извлеките фильтрующий элемент.
3. Ослабьте хомуты на обоих концах патрубка, полностью отвернув крепежные винты.
4. Расшатывая из стороны в сторону, аккуратно стяните патрубок сначала с фланца дроссельного узла, затем – с штуцера воздушного фильтра.
5. Извлеките патрубок из подкапотного пространства, избегая резких перегибов гофры.

Важно: не допускайте попадания грязи в открытый дроссельный узел. Рекомендуется закрыть отверстие чистой ветошью сразу после снятия патрубка. Проверьте целостность резиновых уплотнителей на фланцах – при наличии трещин или деформации их необходимо заменить.

Очистка посадочного места клапана от грязи

Перед установкой нового регулятора холостого хода критически важно очистить посадочное место от масляных отложений и нагара. Скопление грязи в канале дроссельного узла приводит к неправильной посадке клапана, нарушению его хода и повторному выходу из строя даже при замене детали.

Используйте очиститель карбюратора или специальный аэрозоль для дроссельных заслонок. Распылите средство на ветошь или микрофибру, избегая обильного нанесения непосредственно в канал – излишки жидкости могут проникнуть в датчик положения дроссельной заслонки. Тщательно протрите конусное отверстие и прилегающую площадку до полного удаления черного налета.

Ключевые этапы очистки

Техника безопасности: Отсоедините минусовую клемму АКБ перед работами. Дождитесь полного высыхания очистителя перед монтажом РХХ!

1. Снимите регулятор холостого хода (2 крепежных винта под крестовую отвертку)
2. Визуально оцените степень загрязнения посадочного гнезда и канала
3. Обработате ветошь очистителем, протрите внутренние поверхности
4. Используйте ватные палочки для труднодоступных зон конусного отверстия
5. Удалите остатки грязи сухой чистой тряпкой без ворса
6. Проверьте гладкость поверхностей (отсутствие задиров металла)

Важно: Не применяйте металлические щетки или абразивы – они повреждают посадочную поверхность. При сильном закоксовывании допускается аккуратное использование деревянного скребка.

Ошибка	Последствие
Остатки грязи на уплотнительном кольце	Подсос воздуха, нестабильные обороты ХХ
Попадание чистящей жидкости в датчик ДПДЗ	Коррозия контактов, ложные показания
Деформация посадочной площадки	Заедание штока клапана, ошибка Р0506

После очистки установите новый регулятор с предварительной смазкой уплотнительного кольца моторным маслом. Затяните винты моментом 3-5 Н∙м во избежание перекоса корпуса.

Установка нового уплотнительного кольца

Перед установкой нового уплотнительного кольца тщательно очистите посадочную поверхность регулятора холостого хода и канал в корпусе дроссельного узла. Убедитесь в отсутствии механических повреждений, заусенцев или остатков старого кольца на сопрягаемых поверхностях.

Новое кольцо должно соответствовать оригинальному по размеру и материалу. Слегка смажьте уплотнитель чистым моторным маслом для предотвращения перекоса при монтаже. Не используйте агрессивные химические составы или топливо для смазки.

Последовательность монтажа

1. Равномерно вдавите кольцо пальцами в канавку на корпусе РХХ
2. Проконтролируйте полную посадку по всей окружности без перекручиваний
3. Установите регулятор в посадочное гнездо дроссельного узла
4. Затяните крепежные болты моментом 8-10 Н∙м диагональным способом
5. Проверьте отсутствие зазоров визуально и на ощупь

Критические ошибки при установке:

Ошибка	Последствие
Перекос кольца	Подсос воздуха и нестабильные обороты ХХ
Механическое повреждение при монтаже	Течь охлаждающей жидкости в канал РХХ
Недостаточная затяжка болтов	Вибрация и ускоренный износ уплотнения

После установки запустите двигатель и проверьте герметичность соединения. Обязательно выполните процедуру адаптации РХХ через диагностическое оборудование или путем сброса ЭБУ отключением АКБ на 10 минут.

Момент затяжки крепежных винтов РХХ

Критически важно соблюдать правильный момент затяжки винтов, фиксирующих регулятор холостого хода на дроссельном узле. Превышение усилия приводит к деформации корпуса РХХ или посадочной плоскости, нарушая позиционирование иглы и вызывать заклинивание штока. Недостаточная затяжка провоцирует подсос неучтенного воздуха через неплотность соединения, что искажает показания ДПДЗ и работу двигателя на холостом ходу.

Рекомендуемый момент затяжки составляет 3-5 Н·м (Ньютон-метров). Для точного соблюдения этого значения необходимо использовать динамометрический ключ с соответствующим диапазоном. При отсутствии специнструмента закручивайте винты вручную с умеренным усилием, избегая перекоса, после чего дотяните на ¼ оборота. Обязательно проверяйте состояние уплотнительного кольца перед установкой – его повреждение или потеря эластичности также вызывают утечки воздуха.

Последовательность работ и контроль

1. Очистите посадочное место РХХ и каналы дросселя от загрязнений.
2. Установите новое уплотнительное кольцо без перекручивания.
3. Приложите регулятор, совместив монтажные отверстия с резьбой в корпусе дросселя.
4. Вкрутите винты крест-накрест в 2 этапа:
   • Предварительная затяжка (1-2 Н·м) для фиксации положения.
   • Окончательная затяжка с контролем динамометрическим ключом (3-5 Н·м).
5. Проверьте отсутствие люфта корпуса РХХ при попытке смещения рукой.

Параметр	Значение	Последствия нарушения
Момент затяжки	3-5 Н·м	Утечка воздуха / Деформация
Тип крепежа	Винт M4	Срыв резьбы
Кол-во винтов	2 шт	Перекос корпуса

Обработка монтажной поверхности герметиком

После установки нового регулятора холостого хода критически важно обеспечить герметичность соединения с дроссельным узлом. Неплотное прилегание вызывает подсос неучтенного воздуха, что приводит к плавающим оборотам двигателя, ошибкам ЭБУ и неустойчивой работе на холостом ходу.

Используйте исключительно термостойкий автомобильный герметик (черный или красный силиконовый), устойчивый к бензину, моторному маслу и экстремальным температурам. Обычные строительные составы недопустимы – они разрушаются под воздействием агрессивной среды подкапотного пространства.

1. Тщательно очистите посадочную площадку на дроссельном узле от старой прокладки, грязи и остатков герметика с помощью металлической щетки и очистителя карбюратора
2. Обезжирьте поверхность специальным составом или уайт-спиритом, затем просушите безворсовой салфеткой
3. Нанесите минимально необходимый слой герметика тонкой непрерывной полосой по периметру посадочного места РХХ. Избегайте избытка – выдавливание состава внутрь канала заблокирует шток клапана
4. Установите регулятор в течение 3-5 минут после нанесения состава (до начала полимеризации), аккуратно затяните крепежные болты крест-накрест с моментом 3-5 Н·м
5. Удалите выступившие излишки герметика салфеткой до застывания
6. Выдержите технологическую паузу 30-60 минут (согласно инструкции к герметику) перед запуском двигателя

Критическая ошибка: попадание герметика в подвижный шток РХХ или воздушный канал гарантированно выведет регулятор из строя. Контролируйте отсутствие выдавливания состава внутрь узла после фиксации болтов.

Адаптация регулятора: суть процесса калибровки

Адаптация регулятора холостого хода (РХХ) – это процедура программной настройки электронного блока управления двигателем (ЭБУ) под конкретный экземпляр клапана. Она необходима для точного позиционирования штока и обеспечения правильного расхода воздуха на холостом ходу при разных температурных режимах.

ЭБУ запоминает крайние положения штока РХХ (полностью открытое и полностью закрытое) и корректирует шаговые команды, учитывая возможную выработку механизма, загрязнение канала или незначительные отклонения в характеристиках нового датчика. Без этой калибровки ЭБУ может неправильно рассчитывать необходимое количество шагов для поддержания оборотов, что приведет к нестабильному холостому ходу.

Ключевые этапы и особенности адаптации

Основные шаги процесса:

1. Инициализация: ЭБУ подает напряжение на обмотки РХХ, выдвигая шток до упора в калибровочное отверстие (положение "0 шагов"). Это положение принимается за точку отсчета.
2. Поиск крайних точек: Шток полностью выдвигается (максимальное количество шагов) для определения полного хода клапана. ЭБУ фиксирует общее количество шагов, которое способен отработать данный РХХ.
3. Калибровка промежуточных позиций: На основе полученных данных ЭБУ вычисляет точное соответствие между количеством шагов и реальным положением штока, учитывая его рабочий диапазон.
4. Сохранение параметров: Полученные калибровочные значения (минимальный/максимальный ход штока, базовое положение) записываются в память ЭБУ.

Важные нюансы:

• Обязательное условие: РХХ должен быть чистым и исправным. Адаптация не устранит механические неполадки или сильные загрязнения.
• Температурный режим: Процедуру выполняют на прогретом двигателе (80-95°C), чтобы ЭБУ учитывал тепловое расширение элементов.
• Автоматическая адаптация: Частичная подстройка РХХ происходит автоматически при каждом включении зажигания (шток выдвигается до упора и возвращается на базовую позицию).
• Принудительная адаптация: Требуется после замены РХХ, снятия/установки дроссельного узла, сброса ошибок ЭБУ или при явных сбоях холостого хода. Выполняется спецоборудованием (диагностический сканер).

Ситуация	Необходимость адаптации
Замена РХХ	Обязательна
Чистка РХХ без снятия	Часто требуется (при сбоях ХХ)
Чистка/замена дроссельного узла	Обязательна
Сброс питания ЭБУ (отключение АКБ)	Обычно не требуется (ЭБУ сохраняет данные)

Процедура сброса адаптаций ЭБУ после замены

После установки нового регулятора холостого хода (РХХ) на ВАЗ 2110 необходимо обнулить адаптивные параметры в памяти электронного блока управления (ЭБУ). Это связано с тем, что контроллер "запоминает" характеристики старой детали, подстраивая под них работу двигателя. Если не выполнить сброс, возможны нестабильные обороты холостого хода, плавание стрелки тахометра или самопроизвольная остановка мотора.

Сброс адаптаций позволяет ЭБУ заново "обучиться" под параметры нового регулятора. Процедура обязательна при замене РХХ, чистке дроссельного узла или после снятия клемм аккумулятора. Игнорирование этого шага часто приводит к сохранению симптомов неисправности, несмотря на установку исправной запчасти.

Методы выполнения сброса

Существует три основных способа обнуления адаптаций:

1. С помощью диагностического оборудования
   • Подключите сканер (например, OpenDiag, ELM327 с ПО) к разъёму OBD-II
   • В меню выберите: "ЭБУ двигателя" → "Адаптации" → "Сброс параметров РХХ"
   • Подтвердите операцию и дождитесь сообщения об успешном выполнении
2. Через снятие питания ЭБУ
   • Заглушите двигатель и выньте ключ из замка зажигания
   • Отсоедините минусовую клемму аккумулятора на 15-20 минут
   • Нажмите педаль тормоза на 10 секунд для полного разряда цепей
   • Подсоедините клемму обратно и выполните процедуру обучения:
     • Включите зажигание на 10 секунд (без запуска двигателя)
     • Запустите мотор и дайте поработать 5 минут на холостом ходу
3. Самостоятельная калибровка "холодного старта"
   • Прогрейте двигатель до рабочей температуры (90°C)
   • Заглушите мотор и подождите 10 секунд
   • Запустите двигатель без нажатия на педаль газа
   • Дайте поработать на холостом ходу ровно 7 минут (без нагрузки)
   • Заглушите мотор на 15 секунд для сохранения параметров

Критические моменты: При использовании диагностического сканера убедитесь в совместимости ПО с протоколом ЭБУ Январь 7.2 / BOSCH M7.9.7. После ручного сброса через АКБ первые 50-100 км пробега возможны незначительные колебания оборотов – это нормальный процесс адаптации. Если симптомы не исчезли через 3-4 поездки, проверьте герметичность впускного тракта и состояние датчика положения дроссельной заслонки (ДПДЗ).

Ручная инициализация РХХ методом "педаль газа"

Метод "педаль газа" применяется для принудительной калибровки регулятора холостого хода (РХХ) после его замены, чистки дроссельного узла или сбоя в работе ЭБУ. Эта процедура позволяет установить правильное базовое положение штока клапана относительно дроссельной заслонки.

Важно выполнять инициализацию при напряжении аккумулятора не ниже 12В и температуре двигателя в диапазоне 70-95°C. Все потребители энергии (фары, печка, магнитола) должны быть выключены. Процедура выполняется строго на заглушенном двигателе.

Пошаговая последовательность действий:

1. Выключить зажигание и подождать 10 секунд.
2. Нажать педаль газа до упора и удерживать её в этом положении.
3. Включить зажигание (без запуска двигателя) и выждать ровно 3 секунды.
4. Отпустить педаль газа через 3 секунды после включения зажигания.
5. Выключить зажигание через 7 секунд после отпускания педали.
6. Выждать 10 секунд перед запуском двигателя для сохранения калибровки.

Признаком успешной инициализации служит стабильная работа двигателя на холостом ходу (750-800 об/мин) без плавающих оборотов. Если процедура не дала результата, проверьте:

• Надёжность контактов в колодке РХХ
• Отсутствие механических повреждений штока
• Целостность проводов до ЭБУ
• Состояние дроссельной заслонки

Типовая ошибка	Последствие
Пропуск паузы 10 сек после выключения зажигания	Сброс калибровки ЭБУ
Нарушение временных интервалов	Некорректное положение штока РХХ
Запуск двигателя до завершения цикла	Холостые обороты выше нормы

Данный метод актуален для контроллеров Январь 5.1, Bosch M1.5.4, M7.9.7. На более новых ЭБУ (MЕ17.9.7 и аналоги) инициализация выполняется автоматически при первом запуске.

Контроль теплового зазора штока при установке

Перед фиксацией регулятора холостого хода на дроссельном узле критически важно проверить величину теплового зазора между конусной частью штока и седлом канала. Несоблюдение норматива в 1 мм приведет к некорректной работе РХХ на прогретом двигателе – либо к завышенным, либо к "проваливающимся" оборотам холостого хода из-за нарушения калибровки шагов электродвигателя.

Для замера расстояния используйте механический щуп требуемой толщины. Убедитесь, что замер выполняется строго по оси штока при полностью втянутом положении иглы (исходное состояние после отключения питания). Если регулятор новый – предварительно подключите его разъем к бортовой сети, включите зажигание на 10 секунд (без запуска ДВС) для автоматической калибровки, затем снова снимите для установки.

Порядок регулировки зазора

1. Ослабьте крепежные винты регулятора на корпусе дросселя (не выкручивайте полностью).
2. Вставьте щуп толщиной 1 мм между фланцем РХХ и посадочной плоскостью дроссельного узла.
3. Аккуратно прижмите корпус регулятора к щупу, устранив люфт, после чего равномерно затяните винты крест-накрест с моментом 3-5 Н·м.
4. Извлеките щуп – образовавшийся зазор между седлом и конусом штока теперь соответствует технологическому допуску.

Важно: Запрещается принудительно утапливать шток пальцами или инструментом! Повреждение червячного механизма необратимо. При отклонении зазора более ±0.2 мм после установки – повторите процедуру или замените прокладку под фланцем РХХ.

Параметр	Норма	Последствия нарушения
Величина зазора	1.0±0.2 мм	Неустойчивый ХХ, ошибка РХХ (P0505, P0506)
Момент затяжки винтов	3-5 Н·м	Подсос воздуха или деформация корпуса

После монтажа подключите разъем РХХ, обязательно выполните адаптацию узла через диагностический сканер (сброс адаптаций ДПДЗ и РХХ) или путем снятия минусовой клеммы АКБ на 15 минут. Запустите двигатель и проверьте стабильность оборотов (750-800 об/мин) на прогретом моторе без нагрузки.

Профилактическая очистка регулятора каждые 50 тыс. км

Регулярная очистка РХХ от масляных отложений и грязи – ключевая процедура для предотвращения залипания штока, некорректного регулировки зазора и сбоев в работе двигателя на холостом ходу. Игнорирование чистки ведет к постепенному накоплению отложений в канале дроссельного узла и на конусной игле клапана, что нарушает его подвижность.

Оптимальная периодичность процедуры – каждые 50 000 км пробега, но при эксплуатации в условиях высокой запыленности или использования некачественного топлива интервал сокращают до 30 000 км. Чистка выполняется при демонтированном регуляторе для обеспечения полного доступа к его рабочим элементам и сопряженным поверхностям дросселя.

Порядок выполнения очистки

1. Демонтаж РХХ: Отключить разъем питания, выкрутить два крепежных винта (ТХ15) и аккуратно извлечь регулятор из посадочного места на дроссельном узле.
2. Внешний осмотр: Проверить состояние уплотнительного кольца на корпусе РХХ. При повреждении или потере эластичности – заменить.
3. Очистка элементов:
   • Обильно нанести на конусную иглу (шток) и пружину специальное средство для очистки карбюраторов/дроссельных заслонок (например, ABRO Carb & Choke Cleaner, Mannol Carb Cleaner).
   • Выждать 3-5 минут для размягчения отложений.
   • Мягкой кистью или безворсовой ветошью удалить грязь с иглы, пружины и корпуса. Не применять металлические щетки или абразивы!
4. Чистка посадочного канала: Тщательно обработать очистителем отверстие под РХХ в дроссельном узле и прилегающую площадку. Удалить остатки средства чистой салфеткой.
5. Сборка и установка: Установить новое или исправное уплотнительное кольцо. Вставить регулятор в канал, затянуть винты крестообразной отверткой моментом 3-5 Н·м (без перетяжки). Подключить разъем.

Важные требования при чистке: Запрещено ронять или ударять РХХ – чувствительный электропривод легко повреждается. Не допускается погружение корпуса в жидкость целиком, промывка бензином или агрессивными растворителями (ацетон, уайт-спирит). После установки обязательна адаптация регулятора через диагностический сканер (сброс адаптаций холостого хода) или выполнение процедуры "обучения РХХ" бортовым компьютером (для некоторых моделей).

Список источников

При подготовке материалов о неисправностях и диагностике регулятора холостого хода ВАЗ 2110 использовалась специализированная техническая литература и проверенные отраслевые ресурсы. Основное внимание уделялось официальным данным и практическому опыту автомехаников.

Ниже представлен перечень ключевых источников, содержащих детальную информацию об устройстве РХХ, алгоритмах поиска неполадок и методах их устранения. Все материалы ориентированы на конструктивные особенности автомобилей семейства ВАЗ 2110.

• Официальное руководство по ремонту ВАЗ 2110 от АО "АвтоВАЗ"
• Технические бюллетени сервисных центров LADA по диагностике инжекторных систем
• Монография "Электронные системы управления двигателями ВАЗ" (И. П. Резник)
• Сборник тестовых методик для диагностического оборудования Autoscanner
• Практические руководства по автоэлектрике от издательства "За рулём"
• Протоколы проверок регулятора холостого хода в СТО "Лада-Мастер"
• Материалы обучающих курсов для автомехаников НИИАТ
• Технические спецификации производителей РХХ (Пекар, Омега)
• Экспертные статьи в журнале "АвтоДело" (раздел "Диагностика")

Видео: Самостоятельная замена датчика (регулятора) холостого хода ВАЗ 2110


• Турбина КамАЗ - характеристики, устройство, как работает

• Mitsubishi Lancer 11 - главная новинка 2016 года

• Opel Lotus Omega - технические характеристики, фото, отзывы владельцев
