Генератор ВАЗ 2110 - особенности и проверка

Статья обновлена: 18.08.2025

Исправный генератор – критически важный узел для любого автомобиля, включая ВАЗ 2110. Он обеспечивает питание бортовой сети и зарядку аккумулятора при работающем двигателе.

В этой статье мы детально разберем ключевые аспекты: нормальное напряжение генератора, ориентировочную стоимость нового или восстановленного узла, тонкости самостоятельной установки/замены, распространенные неисправности и методы их устранения. Отдельное внимание уделим практическим способам проверки генератора ВАЗ 2110 мультиметром и без него.

Назначение генератора в электросистеме ВАЗ 2110

Генератор в автомобиле ВАЗ 2110 выполняет ключевую функцию преобразования механической энергии двигателя в электрическую. Он приводится в действие через ременную передачу от коленчатого вала, обеспечивая непрерывное производство электроэнергии во время работы силового агрегата. Без исправного генератора все электрооборудование автомобиля быстро истощит заряд аккумумуляторной батареи.

Основная задача устройства – питание всех потребителей электроэнергии (система зажигания, фары, ЭБУ, подогрев стекол и т.д.) и одновременная подзарядка аккумулятора для поддержания его рабочего состояния. Генератор автоматически регулирует выходное напряжение в диапазоне 13.6–14.7 В, адаптируясь к изменяющейся нагрузке и оборотам двигателя.

Ключевые функции в электросистеме:

Энергообеспечение: Подача тока ко всем электроприборам при работающем двигателе
Зарядка АКБ: Восполнение заряда аккумулятора после запуска мотора
Стабилизация напряжения: Поддержание стабильных параметров в бортовой сети через реле-регулятор
Предотвращение разряда: Исключение обратного потребления энергии от АКБ при работе ДВС

Параметр	Значение	Последствия отклонений
Номинальное напряжение	14В (±0.5В)	Перезаряд/недозаряд АКБ, выход оборудования из строя
Мощность (ВАЗ 2110)	80-115 А (≈1.2 кВт)	Недостаток энергии при включенных потребителях

Отказ генератора приводит к полной разрядке аккумулятора за 15-60 минут движения, после чего двигатель глохнет из-за прекращения подачи искры и работы ЭБУ. При частичных неисправностях (износ щеток, пробой диодов) наблюдается недозаряд батареи, мерцание света фар или сигнальная лампа на приборной панели.

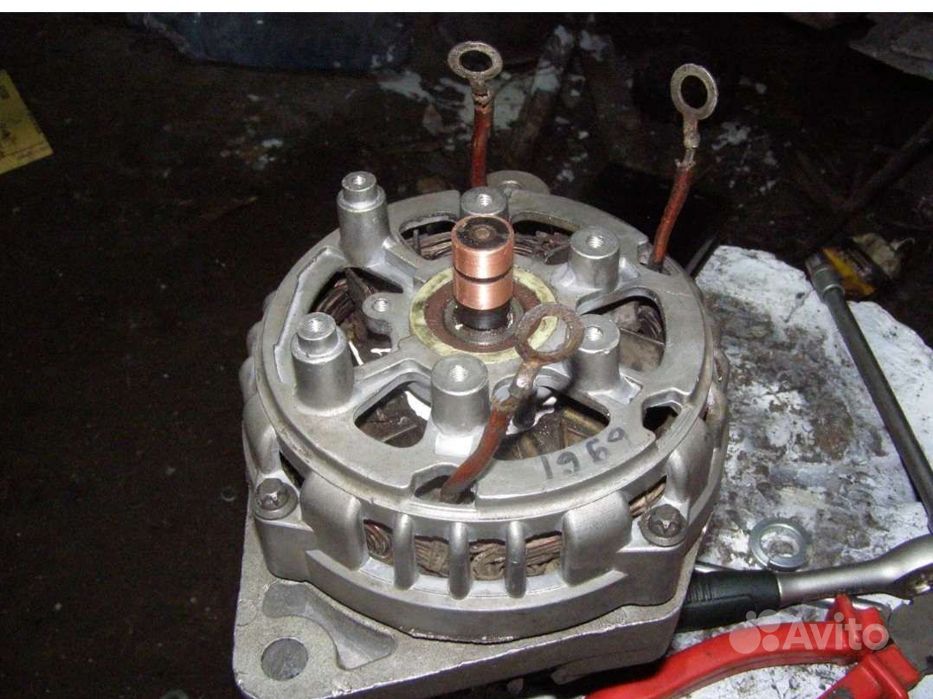

Схематичное устройство генератора ВАЗ 2110

Генератор ВАЗ 2110 представляет собой трехфазную синхронную электрическую машину переменного тока со встроенным выпрямительным блоком и электронным регулятором напряжения. Основная функция – преобразование механической энергии от двигателя в электрическую для питания бортовой сети и заряда аккумуляторной батареи.

Корпус устройства состоит из двух крышек (передней и задней), стянутых болтами. Внутри размещен статор с обмотками, ротор на валу с контактными кольцами, щеточный узел, выпрямительный блок (диодный мост) и регулятор напряжения. Привод осуществляется ремнем от коленчатого вала через шкив.

Ключевые компоненты и их назначение

Ротор: вращающаяся часть с обмоткой возбуждения. Создает магнитное поле при подаче тока через щетки и контактные кольца.
Статор: неподвижный кольцевой сердечник с трехфазной обмоткой. В нем индуцируется переменный ток при вращении ротора.
Диодный мост: преобразует переменный ток статора в постоянный. Состоит из 6 силовых диодов, смонтированных на теплоотводящих пластинах.
Регулятор напряжения: электронный модуль, поддерживающий выходное напряжение в диапазоне 13.6–14.7 В независимо от нагрузки и оборотов двигателя.
Щеточный узел: графитовые щетки, передающие ток на контактные кольца ротора. Часто объединен с регулятором в единый блок.
Подшипники: обеспечивают вращение вала ротора (обычно два шариковых подшипника).

Внешние выводы	Назначение
Вывод "B+" (толстый провод)	Основной выход "+" для питания сети и АКБ
Вывод "D" (масса)	Корпусное заземление
Разъем регулятора	Подключение к лампе заряда и замку зажигания

Принцип работы основан на электромагнитной индукции: ток возбуждения от АКБ (через лампу заряда) поступает на ротор, создавая магнитное поле. При вращении ротора в обмотках статора генерируется переменный ток, который выпрямляется диодным мостом в постоянный для потребителей.

Нормальное напряжение бортовой сети при работающем двигателе

Напряжение в бортовой сети ВАЗ 2110 при заведенном двигателе должно находиться в строго определенном диапазоне. Это критически важно для корректной работы всех электронных систем автомобиля, зарядки аккумулятора и предотвращения повреждений оборудования.

Измерения проводятся мультиметром на клеммах аккумулятора при работающем на холостом ходу двигателе (800-1000 об/мин) и включенном ближнем свете фар. Убедитесь, что печка, аудиосистема и другие энергоемкие потребители выключены.

Ключевые параметры напряжения

Нормативные показатели:

13.8–14.5 В – оптимальный диапазон при температуре +20°C
14.0–14.7 В – допустимое значение при отрицательных температурах (ниже -10°C)

Признаки отклонений:

Снижение напряжения (< 13.5 В):
- Недостаточный заряд АКБ
- Тусклый свет фар
- Затрудненный пуск двигателя
Повышение напряжения (> 15.0 В):
- Перезаряд аккумулятора
- Вскипание электролита
- Выход из строя ламп и электронных блоков

Факторы влияния:

Температура воздуха	Напряжение растет при низких температурах
Состояние АКБ	Разряженный аккумулятор повышает напряжение
Нагрузка генератора	Включение фар/печки снижает показатели на 0.1–0.3 В

Диапазон рабочего напряжения под нагрузкой (фары, печка)

При включении энергоемких потребителей (ближний свет фар, вентилятор печки, обогрев заднего стекла) на работающем двигателе (2000–2500 об/мин) нормальное напряжение генератора ВАЗ 2110 должно находиться в пределах 13.2–14.7 Вольт. Это обеспечивает стабильную зарядку АКБ и корректную работу электрооборудования.

Значительное отклонение от указанного диапазона свидетельствует о неисправности. Падение напряжения ниже 13.0 Вольт (особенно при включении печки на максимальную скорость) указывает на недостаточную отдачу генератора. Превышение отметки в 15.0 Вольт опасно перезарядом АКБ и выходом из строя электронных компонентов.

Типичные причины отклонений напряжения под нагрузкой

Просадка ниже 13.0 В: Износ щеток или контактных колец, неисправность регулятора напряжения, слабое натяжение/повреждение ремня генератора, пробой диодов выпрямительного моста ("диодного моста"), обрыв или замыкание в обмотках статора.
Скачки выше 15.0 В: Отказ регулятора напряжения (наиболее частая причина), заклинивание щеткодержателя, замыкание в обмотке возбуждения ротора, плохой контакт "массы" на кузове или двигателе.

Состояние системы	Напряжение (В)	Оценка
Холостой ход (без нагрузки)	13.6–14.2	Норма
Фары + Печка (макс.) + Обогрев	13.2–14.7	Норма
Фары + Печка (макс.) + Обогрев	< 13.0	ТРЕВОГА! Недостаточный заряд
Любой режим	> 15.0	ОПАСНО! Перезаряд

Минимально допустимое напряжение на холостом ходу

На холостом ходу (800–1000 об/мин двигателя) генератор ВАЗ 2110 обязан поддерживать напряжение в бортовой сети не ниже 13.2 В. Это критический порог, необходимый для стабильной работы электросистемы и подзарядки аккумулятора. Приборы должны измеряться на клеммах АКБ мультиметром после 10–15 минут работы двигателя без включенных потребителей (фары, печка, магнитола).

Значения ниже 13.2 В свидетельствуют о неисправности. Длительная эксплуатация с напряжением менее 13.0 В приводит к глубокому разряду аккумулятора, сбоям в работе ЭБУ, некорректным показаниям датчиков и затрудненному пуску двигателя. Проверку следует проводить при температуре +20°C ±5°C, так как холод снижает отдачу генератора.

Последствия низкого напряжения

Постепенная разрядка аккумулятора
Сбои в работе инжектора и зажигания
Тусклый свет фар, замедление стеклоподъемников
Риск отказа электронных систем автомобиля

Максимально допустимое напряжение генератора на высоких оборотах

Нормальное рабочее напряжение генератора ВАЗ 2110 должно составлять 13.5–14.5 В во всем диапазоне оборотов двигателя. При кратковременных пиковых нагрузках или резком увеличении оборотов допустимо повышение до 15.0 В, но не более. Это значение является критическим порогом для исправной системы.

Превышение напряжения свыше 15 Вольт свидетельствует о неисправности регулятора напряжения или пробое диодного моста. Длительная работа в таком режиме приводит к перезаряду АКБ, электролизу электролита, разрушению аккумуляторных пластин, а также выходу из строя бортовой электроники и осветительных приборов.

Ключевые параметры и последствия превышения

Состояние	Напряжение	Риски
Норма	13.5–14.5 В	Отсутствуют
Допустимый максимум	до 15.0 В	Кратковременные скачки
Опасное превышение	свыше 15.0 В	Разрушение АКБ, перегрев проводов, выход из строя ЭБУ

Для проверки уровня напряжения на высоких оборотах:

Прогрейте двигатель до рабочей температуры
Подключите вольтметр к клеммам АКБ
Поднимите обороты до 3000–5000 об/мин
Включите дальний свет и обогрев заднего стекла
Фиксируйте показания: значения выше 15 В требуют замены регулятора напряжения

Симптомы неполадок: тусклый свет фар

Тусклый свет фар на ВАЗ 2110 – один из наиболее явных и тревожных сигналов о проблемах в электросистеме автомобиля. Это явление особенно заметно при работе двигателя на холостом ходу или малых оборотах, когда яркость фар может значительно снижаться по сравнению с нормальным состоянием.

Важно понимать, что тусклый свет напрямую связан с недостаточным напряжением в бортовой сети. Если фары горят в полную силу только при высоких оборотах двигателя (например, при нажатии на педаль газа), а на холостом ходу заметно "садится" – это практически гарантированно указывает на неисправность в цепи заряда, где генератор является ключевым элементом.

Возможные причины и взаимосвязи

Низкое напряжение на выходе генератора: Генератор не вырабатывает достаточного напряжения (менее 13.5В) для питания потребителей и подзаряда АКБ.
Просадка напряжения под нагрузкой: Генератор может показывать норму без нагрузки, но напряжение резко падает при включении фар, печки, обогрева стекла.
Проблемы с реле-регулятором: Неисправный регулятор напряжения не стабилизирует выходной ток генератора, особенно при изменении оборотов двигателя.
Износ щеток генератора: Стершиеся щетки не обеспечивают надежный контакт с контактными кольцами ротора, что приводит к падению мощности.
Окисление или ослабление контактов: Плохой контакт в клеммах АКБ, на выходе генератора ("+" или "масса") или в колодках фар увеличивает сопротивление цепи.
Неисправность диодного моста: "Пробитый" диод вызывает потерю мощности генератора и может приводить к пульсации напряжения, что влияет на яркость ламп.
Слабое натяжение или износ ремня генератора: Проскальзывающий ремень не передает достаточное усилие от двигателя к генератору, особенно на низких оборотах.

Важно: Постоянная работа фар в тусклом режиме быстро разряжает аккумуляторную батарею. Если вовремя не устранить неисправность генератора или проводки, автомобиль вскоре может не завестись из-за глубокого разряда АКБ.

Симптомы неполадок: мигание лампы заряда на приборке

Мигание лампы заряда аккумулятора на приборной панели ВАЗ 2110 – критический сигнал, указывающий на нарушения в работе генератора или цепи заряда. Игнорирование этой проблемы может привести к полному разряду АКБ и остановке двигателя.

Лампа должна гаснуть после запуска мотора. Если она продолжает светиться (ровно или мигать) – система не обеспечивает нормальный заряд батареи. Мигание часто свидетельствует о нестабильном контакте или периодическом пропадании напряжения.

Основные причины мигания

Ослабление натяжения ремня генератора: проскальзывание шкива снижает эффективность работы.
Окисление клемм или плохой контакт:
- На аккумуляторе (особенно массовый провод на кузове).
- На выводе генератора "B+" ("плюсовая клемма").
- В колодке подключения регулятора напряжения.
Износ щеток генератора: неравномерное прилегание к контактным кольцам.
Неисправность регулятора напряжения: "шоколадка" не стабилизирует ток.
Пробой диодов выпрямительного моста: пульсации тока вместо постоянного напряжения.
Замыкание обмоток статора или обрыв проводки.

Опасные последствия

При мигающей лампе напряжение в бортовой сети падает ниже 13В, что приводит к:

Работе электросистемы исключительно от АКБ.
Постепенному разряду аккумулятора (особенно с включенными фарами/печкой).
Риску заглохнуть в движении из-за нехватки энергии для зажигания.

Напряжение на АКБ при работающем моторе (норма)	13.6–14.4 В
Напряжение при мигании лампы	< 13 В (скачки)
Проверка без приборов	При увеличении оборотов лампа гаснет – слабый ремень или щетки. Мигание продолжается – неисправна электроника генератора.

Симптомы неполадок: свист или скрежет из подкапотного пространства

Свист или скрежет из подкапотного пространства ВАЗ 2110 при запуске двигателя или во время движения – явный признак проблем с генератором. Этот звук обычно усиливается при повышении оборотов мотора или при включении мощных потребителей энергии (фары, печка, обогрев стекол). Игнорирование симптома может привести к полному выходу генератора из строя и разряду аккумулятора.

Источником шума чаще всего являются изношенные подшипники генератора либо ослабленный/поврежденный ремень привода. Реже причиной становится заклинивание шкива или попадание инородных предметов в корпус узла. Непрерывный скрежет указывает на критический износ подшипников, тогда как прерывистый свист обычно связан с проскальзыванием ремня.

Диагностика и устранение неисправностей

Визуальный осмотр ремня: Проверьте натяжение (допустимый прогиб 10-15 мм при усилии 10 кгс). Осмотрите на наличие:
- Трещин, расслоений и масляных пятен
- Сильного износа реберной части
Локализация звука:
- Снимите ремень и запустите двигатель на 1-2 минуты (без нагрузки!). Если шум исчез – проблема в генераторе.
- Проверните рукой шкив генератора: люфт или хруст подтверждают износ подшипников.

Симптом	Вероятная причина	Решение
Пронзительный свист на холодную	Ослабление ремня, загрязнение шкивов	Регулировка натяжения, очистка шкивов
Постоянный гул/скрежет	Разрушение подшипников генератора	Замена подшипников или генератора в сборе
Резкий визг при нагрузке	Пробуксовка ремня из-за износа	Замена ремня привода

Важно! При замене ремня обязательно проверьте совмещение шкивов (насос ГУР, коленвал, генератор) – перекос вызывает ускоренный износ. Если требуется замена подшипников генератора, оцените стоимость ремонта: при высоком пробеге часто целесообразнее установить новый или восстановленный узел.

Симптомы неполадок: запах горевшей изоляции

Появление стойкого запаха горелой изоляции в салоне или под капотом ВАЗ 2110 – тревожный сигнал, указывающий на перегрев генератора или сопутствующей электропроводки. Этот специфический "жженый" аромат возникает при перегрузке или коротком замыкании, когда температурный режим компонентов превышает допустимые нормы.

Игнорирование симптома приводит к разрушению изоляции обмоток, плавке пластиковых деталей генератора и риску возгорания. Требует немедленной диагностики, особенно если запах сопровождается снижением яркости фар, миганием приборной панели или трудным запуском двигателя.

Возможные причины и сопутствующие признаки

Замыкание обмоток статора/ротора: Генератор перегревается локально, появляется густой дым из-под капота, падает напряжение в сети.
Износ щеточного узла или подшипников: Искрение внутри генератора, гул или свист при работе, усиление запаха на высоких оборотах.
Пробой диодного моста: Постоянный перегрев корпуса генератора, характерный запах озона (смесь "гари" с резким химическим оттенком).
Короткое замыкание в бортовой сети: Оплавление проводов возле генератора или АКБ, быстрое разряжение аккумулятора даже после замены генератора.
Перетянутый или заклинивший ремень привода: Резкий свист ремня, сильный нагрев шкива генератора, возможное тление ремня.

Необходимые инструменты для проверки мультиметром

Для корректной проверки генератора ВАЗ 2110 мультиметром требуется подготовить минимальный набор инструментов. Отсутствие даже одного элемента может исказить результаты измерений или сделать диагностику невозможной.

Основным прибором является мультиметр, способный точно измерять постоянное напряжение и силу тока. Дополнительные инструменты обеспечат безопасность и упростят доступ к узлам автомобиля.

Цифровой или аналоговый мультиметр с функцией замера постоянного напряжения (DCV) до 20 В и постоянного тока (DCA) до 10 А
Комплект щупов для мультиметра (красный и чёрный) без повреждений изоляции
Рожковый ключ на 10 мм (для отсоединения клемм АКБ)
Набор отверток (крестовая и плоская) для демонтажа защитного кожуха
Наждачная бумага или нож (для очистки окисленных контактов)
Защитные диэлектрические перчатки

Подготовка к проверке: безопасное снятие клемм АКБ

Перед отсоединением клемм аккумуляторной батареи обязательно заглушите двигатель и выньте ключ из замка зажигания. Убедитесь, что все электрооборудование автомобиля (фары, магнитола, обогревы) полностью отключено для исключения риска короткого замыкания.

Подготовьте необходимые инструменты: рожковый ключ на 10 мм (стандартный размер гаек клемм), защитные резиновые перчатки и диэлектрические очки. Удалите металлические украшения (кольца, браслеты) для предотвращения случайного контакта с токопроводящими элементами.

Последовательность отключения АКБ

Наденьте защитные перчатки и очки перед началом работ
Визуально определите полярность клемм: «+» (плюсовая, красная) и «–» (минусовая, чёрная)
Ослабьте гайку крепления минусовой клеммы ключом на 10 мм
Снимите клемму с отрицательного вывода АКБ и отведите провод в сторону от аккумулятора
Повторите операцию для плюсовой клеммы, избегая контакта ключа с кузовом
Зафиксируйте провода в неподвижном положении, исключив их самопроизвольное соприкосновение с выводами батареи

Важно: Первоочередное снятие минусовой клеммы предотвращает замыкание цепи через массу кузова при случайном касании инструментом металлических деталей. При обратной установке соблюдайте обратный порядок: сначала плюсовая клемма, затем минусовая.

Измерение напряжения на клеммах аккумулятора при заглушенном двигателе

Для проверки состояния аккумулятора и уровня его заряда выполните замер напряжения на клеммах мультиметром. Переведите прибор в режим измерения постоянного тока (DCV) с диапазоном 0-20 В. Убедитесь, что двигатель остыл и не работал минимум 30-60 минут для исключения поверхностного заряда.

Приложите черный щуп мультиметра к отрицательной клемме АКБ (-), красный – к положительной (+). Следите за плотным контактом щупов с металлом клемм без загрязнений. Снимите показания с дисплея прибора и интерпретируйте их согласно таблице ниже.

Ключевые параметры напряжения

Показание (В)	Состояние АКБ
12.6–12.9	Полный заряд (100%)
12.3–12.5	Заряд 50-75%
12.0–12.2	Сильная разрядка (<50%)
<11.9	Критический разряд или неисправность

Важные нюансы:

При показаниях ниже 12.4 В зарядите АКБ перед запуском двигателя
Наличие окислов или плохой контакт клемм искажают результаты
Повторяйте замеры после зарядки для контроля эффективности

Значения ниже 11.9 В указывают на возможную сульфатацию пластин или внутреннее замыкание. Если после полной зарядки напряжение быстро падает – аккумулятор требует замены. Для точной диагностики генератора выполняйте дополнительные замеры при работающем двигателе.

Проверка напряжения на работающем двигателе (холостой ход)

Запустите двигатель ВАЗ 2110 и дайте ему выйти на режим холостого хода (800–900 об/мин). Включите ближний свет фар и печку для создания нагрузки на генератор. Это имитирует реальные условия эксплуатации.

Возьмите мультиметр, переключенный в режим измерения постоянного напряжения (диапазон 0–20 В). Подключите красный щуп к клемме «+» генератора или к положительной клемме АКБ, черный щуп – к «массе» двигателя или отрицательной клемме аккумулятора.

Анализ показаний мультиметра

Нормальное напряжение: 13.5–14.8 В. Генератор исправен и обеспечивает зарядку АКБ под нагрузкой.

Критичные отклонения:

Ниже 13.2 В – недостаточный заряд. Причины: износ щеток, пробой диодов, слабое натяжение ремня.
Выше 15.0 В – перезаряд. Опасен для АКБ и электроники. Требуется проверка реле-регулятора.

Дополнительная проверка: Повысьте обороты до 2500–3000 об/мин. Напряжение должно остаться в норме. Резкий скачок (>15.5 В) указывает на неисправность регулятора.

Проверка напряжения при включенных фарах и вентиляторе отопителя

Запустите двигатель ВАЗ 2110 и дайте ему выйти на рабочие обороты (примерно 2000–2500 об/мин). Включите габаритные огни, ближний свет фар и вентилятор отопителя салона на максимальную скорость. Это создаст максимальную нагрузку на генератор, имитируя реальные условия эксплуатации.

Подключите вольтметр к клеммам аккумуляторной батареи: красный щуп на "+", черный на "–". Зафиксируйте показания напряжения. Нормативные значения для исправной системы:

Минимум: 12.8 В – критический порог, указывает на недозаряд
Норма: 13.4–14.2 В – генератор корректно поддерживает сеть
Максимум: 14.7 В – превышение сигнализирует о перезаряде

Оцените результаты:

При напряжении ниже 13.0 В – генератор не справляется с нагрузкой (износ щеток, диодного моста, регулятора).
Показания выше 14.7 В – неисправен регулятор напряжения, требуется срочная замена для защиты АКБ и электроники.
Сильные колебания стрелки вольтметра – признак пробоя диодов или нарушения контактов.

Дополнительно проверьте падение напряжения на силовом проводе генератора (между клеммой "30" генератора и "+" АКБ). При исправной проводке разница не должна превышать 0.3 В под нагрузкой.

Диагностика падения напряжения на силовом проводе генератора

Падение напряжения на силовом проводе генератора ВАЗ 2110 – критичный параметр, напрямую влияющий на зарядку АКБ и работу электрооборудования. При превышении допустимого значения (более 0.5 В) аккумулятор недополучает энергию даже при исправном генераторе, что приводит к его преждевременному разряду.

Диагностика требует измерения разницы потенциалов между клеммой генератора ("B+") и положительной клеммой АКБ под нагрузкой. Для точности проверка выполняется при работающем двигателе с включенными мощными потребителями (дальний свет, печка на максимум, обогрев стекол).

Порядок диагностики мультиметром

Прогрейте двигатель до рабочей температуры (85–90°C).
Включите максимальную нагрузку:
- Дальний свет фар
- Отопитель салона на 4-ю скорость
- Обогрев заднего стекла
Установите мультиметр в режим измерения постоянного напряжения (DCV, диапазон 20 В).
Подключите красный щуп к выходной клемме генератора "B+", черный щуп – к плюсовой клемме АКБ.
Зафиксируйте показания прибора при оборотах двигателя 2500–3000 об/мин.

Интерпретация результатов:

Показания мультиметра	Состояние цепи
0.1–0.5 В	Норма, провод и контакты исправны
0.6–1.0 В	Требуется очистка клемм или замена провода
>1.0 В	Аварийное состояние – немедленная замена провода

Важно! Предварительно убедитесь в отсутствии окислов на клеммах АКБ и надежности их затяжки. При высоком падении напряжения проверьте целостность провода от генератора до АКБ, особое внимание уделите колодке предохранителя в моторном отсеке (обычно серый разъем на 60А).

Проверка целостности ремня генератора и его натяжения

Визуально осмотрите ремень на предмет повреждений: трещины, расслоения, потертости, масляные пятна или следы глянца на рабочих поверхностях. Особое внимание уделите внутренней стороне и ребрам. Даже мелкие дефекты могут привести к обрыву, поэтому при их обнаружении ремень подлежит замене.

Проверьте натяжение ремня. Правильное натяжение исключает проскальзывание (вызывает свист, недозаряд АКБ) и чрезмерную нагрузку на подшипники. Нажмите большим пальцем на середину самого длинного участка ремня (между генератором и коленвалом) с усилием ~10 кгс (≈98 Н). Прогиб должен составлять:

Новый ремень: 6–8 мм
Б/у ремень (после обкатки): 8–12 мм

Для точного замера прогиба используйте линейку или штангенциркуль, приложив его перпендикулярно ремню. Если прогиб больше нормы – натяжение слабое, если меньше – чрезмерное.

Регулировка натяжения (ВАЗ 2110):

Ослабьте гайку крепления генератора снизу.
Ослабьте верхнюю крепежную гайку.
Поворачивайте регулировочный болт (расположен на верхней тяге):
- По часовой стрелке – для увеличения натяжения (генератор от двигателя)
- Против часовой стрелки – для уменьшения натяжения (генератор к двигателю)
Добейтесь нужного прогиба, проверьте его повторно.
Затяните верхнюю гайку, затем нижнюю.

Важно: После регулировки запустите двигатель, дайте поработать 3–5 минут и перепроверьте натяжение – ремень может "усесть". При сильном износе зубьев или необратимом растяжении ремень заменяют.

Тестирование диодного моста генератора ВАЗ 2110 на пробой

Диодный мост преобразует переменный ток статора в постоянный для бортовой сети. Пробой диодов вызывает утечку тока, недозаряд аккумулятора и перегрев генератора. Проверка исключает эту неисправность при проблемах с зарядкой.

Отсоедините минусовую клемму АКБ и снимите защитный кожух генератора. Диодный мост расположен на задней крышке. Для проверки потребуется мультиметр в режиме "прозвонки" (значок диода) или контрольная лампа 12В.

Методы проверки мультиметром

Проверка "плюсовых" диодов:

Черный щуп прижмите к центральной шине моста (+)
Красным щупом касайтесь выводов диодов (металлические площадки)
Исправный диод показывает 400-600 мВ. Значение "0" или "1" – пробой

Проверка "минусовых" диодов:

Красный щуп установите на корпус моста (-)
Черным щупом коснитесь выводов диодов
Норма: 400-600 мВ. Отсутствие показаний – пробой

Дополнительная проверка на КЗ:

Щуп 1	Щуп 2	Норма
Центральная шина (+)	Корпус моста (-)	Сопротивление ∞ (разрыв)
Любой вывод фазы	Корпус генератора	Сопротивление ∞ (разрыв)

Важно: При любом показании "0" или звуковом сигнале мультиметра в этих тестах – диодный мост подлежит замене. Утечка тока через пробитый диод разряжает АКБ даже при заглушенном двигателе.

Проверка обмотки статора на обрыв мультиметром

Для проверки обрыва в обмотках статора генератора ВАЗ 2110 потребуется мультиметр в режиме измерения сопротивления (Ω). Предварительно снимите генератор с автомобиля и отсоедините регулятор напряжения ("шоколадку") от статора.

Проверка выполняется в три этапа. Убедитесь, что щупы мультиметра плотно контактируют с выводами обмотки во избежание ложных показаний.

Последовательность действий

Переключите мультиметр на диапазон 200 Ом.
Прикоснитесь щупами к соседним выводам обмотки (A-B, B-C, C-A).
Зафиксируйте показания прибора для каждой пары контактов.

Интерпретация результатов

Показания мультиметра	Состояние обмотки
0.2–1.0 Ом	Норма (обрыв отсутствует)
Бесконечность (1 или OL)	Обрыв в цепи (требуется замена статора)
Сильно отличающиеся значения между парами	Межвитковое замыкание (неисправность)

Важно: Показания должны быть одинаковыми для всех трёх пар выводов. Если хотя бы в одном измерении сопротивление бесконечно – статор неисправен и ремонту не подлежит.

Проверка обмотки возбуждения ротора на короткое замыкание

Короткое замыкание витков в обмотке возбуждения ротора приводит к резкому падению выходного напряжения генератора и его перегреву. Неисправность проявляется тусклым светом фар, разрядом АКБ при работающем двигателе и характерным запахом горелой изоляции.

Для диагностики потребуется мультиметр в режиме измерения сопротивления (Ом). Снимите генератор с автомобиля, отсоедините регулятор напряжения и щеточный узел для доступа к контактным кольцам ротора.

Порядок проверки

Этапы диагностики:

Зачистите контактные кольца мелкой наждачной бумагой для удаления окислов.
Установите мультиметр на предел 200 Ом.
Приложите щупы прибора к обоим контактным кольцам ротора.

Анализ показаний:

Сопротивление (Ом)	Состояние обмотки
2.8 - 5.0	Норма (зависит от модели генератора)
0.8 - 1.5	Межвитковое замыкание
Бесконечность (OL)	Обрыв цепи

Дополнительная проверка: Измерьте сопротивление между каждым контактным кольцом и стальным валом ротора. Показания должны быть > 10 кОм. Значение ниже указывает на пробой изоляции на массу.

При обнаружении КЗ или пробоя ротор подлежит замене – ремонт обмотки экономически нецелесообразен. Убедитесь в отсутствии металлической стружки между полюсными половинками, что часто вызывает межвитковые замыкания.

Контроль износа щеток генератора

Щетки генератора ВАЗ 2110 обеспечивают передачу тока на ротор через контактные кольца. Их постепенный износ – естественный процесс, но критичное истирание приводит к нарушению контакта. Это провоцирует недозаряд аккумулятора, мерцание фар, нестабильную работу электросистемы и полный отказ генератора.

Рекомендуется проверять щетки каждые 30-40 тыс. км пробега или при появлении симптомов неисправности генератора. Видимый признак износа – длина щеток менее 5 мм. Сильная выработка часто сопровождается искрением внутри генератора и характерным запахом горелой изоляции.

Порядок проверки и замены

Необходимые инструменты: ключ на 10, крестовая отвертка, штангенциркуль или линейка.

Отсоедините клемму «–» от аккумулятора.
Снимите пластиковый кожух генератора (фиксируется защелками или винтами).
Выкрутите два винта крепления щеткодержателя.
Аккуратно извлеките узел щеткодержателя с щетками из генератора.

Оценка состояния:

Измерьте длину выступающей части каждой щетки. Минимально допустимый размер – 5 мм.
Проверьте свободу перемещения щеток в держателе – заедание указывает на загрязнение или деформацию.
Осмотрите рабочие поверхности: глубокие сколы, трещины или неравномерный износ требуют замены.
Убедитесь в отсутствии подгаров на контактной площадке щеткодержателя.

Замена: Щетки меняются только в сборе с держателем. Установите новый узел, затяните винты крепления. Сборку проводите в обратном порядке. После замены запустите двигатель и проверьте напряжение на клеммах АКБ (норма: 13.6–14.6 В).

Параметр	Норма	Требует замены
Длина щетки	8–10 мм (новые)	≤ 5 мм
Ход щетки в держателе	Плавный, без заклинивания	Затрудненное движение
Поверхность щетки	Ровная, без сколов	Трещины, глубокие выработки

Проверка работоспособности реле-регулятора

Реле-регулятор стабилизирует напряжение генератора в диапазоне 13,2–14,7 В, защищая аккумулятор и электрооборудование от перепадов. Его неисправность приводит к недозаряду или перезаряду АКБ, мерцанию фар и сбоям в работе бортовой электроники.

Диагностику выполняют на автомобиле или демонтированном узле с помощью мультиметра. Перед проверкой убедитесь в надежности контактов на клеммах аккумулятора и генератора, а также отсутствии повреждений проводки.

Методы диагностики

Без снятия с автомобиля:

Запустите двигатель, прогрейте до рабочей температуры (80–90°C)
Подключите мультиметр к клеммам АКБ в режиме измерения постоянного напряжения (DCV)
Зафиксируйте показания на холостом ходу (800–1000 об/мин):
- Норма: 13.2–14.0 В
- Критично: ниже 13.0 В или выше 15.0 В
Дайте нагрузку (включите дальний свет, обогрев стекла, печку):
- Допустимое падение: до 13.0–13.5 В при 2000–3000 об/мин

Снятого реле-регулятора:

Инструменты	Порядок действий	Критерии исправности
Лампочка 12V (3–5W), регулируемый БП (0–20V), провода	Подключите «+» БП к выводу «Ш» (щетки) «−» БП и лампочки к корпусу реле Второй вывод лампочки к выводу «Б» реле	Лампа горит при 12–13V Гаснет при 14.2–14.7V Загорается при снижении до 13.2–13.8V

При отклонениях в любом из тестов реле подлежит замене. Установите новый блок в щеточный узел, зафиксировав винты, и повторите замеры напряжения на АКБ при работающем двигателе.

Оценка состояния контактных колец ротора

Контактные кольца ротора – критически важный элемент генератора, передающий ток возбуждения на обмотку через щётки. Их повреждение приводит к нестабильной работе или полному отказу генератора. Осмотр колец обязателен при диагностике проблем с зарядкой, посторонних шумах или износе щёток.

Для проверки демонтируйте генератор и снимите заднюю крышку с регулятором напряжения и щётками. Ротор извлекается после откручивания стяжного болта и снятия шкива. Тщательно очистите кольца от графитовой пыли и загрязнений ветошью, смоченной в бензине или спирте.

Ключевые параметры для проверки

Оцените состояние по следующим критериям:

Глубина борозд и выработка: Допустимая глубина рисок – не более 0,5 мм. Глубокие канавки требуют проточки или замены ротора.
Овальность колец: Максимальное отклонение от округлости – 0,08 мм. Проверяется микрометром или индикаторным нутромером.
Биение поверхности: Допуск – до 0,03 мм. Фиксируется индикатором при вращении ротора в тисках или токарном станке.
Целостность изоляции: Трещины или отслоение лакового покрытия между кольцами недопустимы.

Методы восстановления:

Шлифовка на токарном станке – применяется при незначительной выработке (глубина до 0,2 мм). После обработки обязательно удалите металлическую стружку.
Замена колец – необходима при глубоких повреждениях или овальности свыше нормы. Требует специнструмента и опыта.

Дополнительные рекомендации: При любых работах с кольцами проверяйте сопротивление обмотки возбуждения мультиметром (норма: 2,3-5,1 Ом между кольцами). Убедитесь в отсутствии замыкания на массу.

Диагностика подшипников на люфт и шум

Проверка подшипников генератора ВАЗ 2110 выполняется при появлении посторонних звуков (вой, гул, скрежет) в районе двигателя. Основные методы диагностики включают визуальный осмотр, контроль люфта и анализ шумов при работе агрегата.

Для точного определения неисправности потребуется снять генератор с автомобиля. Перед демонтажем выполните предварительную проверку на работающем двигателе с помощью длинной отвертки или металлического стетоскопа.

Пошаговая методика диагностики

Проверка на заведенном двигателе:
- Приложите отвертку к корпусу генератора
- Прослушайте звуки через рукоятку (прижав ухо)
- Характерный гул или хруст указывает на износ подшипников
Контроль люфта после снятия:
- Зафиксируйте шкив генератора рукой
- Покачайте ротор в радиальном направлении
- Допустимый люфт – не более 0.05 мм
Тест проворачивания:
- Снимите ремень привода
- Вращайте ротор рукой
- Плавное вращение без заеданий и скрежета – норма

Тип подшипника	Расположение	Признак неисправности
Передний	Со стороны шкива	Гул на высоких оборотах
Задний	У контактных колец	Скрежет при запуске

Важно: При замене подшипников используйте термостойкую смазку. Проверяйте состояние посадочных мест – выработка на валу требует замены ротора в сборе.

Типичные причины отсутствия зарядки на ВАЗ 2110

Отсутствие зарядки аккумулятора при работающем двигателе – критическая неисправность, проявляющаяся миганием или постоянным свечением контрольной лампы на приборной панели, быстрым разрядом АКБ и возможной остановкой автомобиля. Диагностика требует системного подхода к проверке элементов цепи генератора и смежных систем.

Основные причины делятся на механические повреждения, электрические неисправности и проблемы с контактами. Точное выявление источника требует последовательной проверки компонентов мультиметром и визуального осмотра.

Распространённые неисправности

Обрыв или ослабление ремня генератора: Ремень не передаёт вращение от шкива коленвала к генератору. Признаки: проскальзывание (свист), отсутствие вращения ротора.
Окисление/разрушение клемм аккумулятора: Плохой контакт между выводами АКБ и клеммами препятствует прохождению зарядного тока.
Перегорание предохранителя цепи генератора: Чаще страдает предохранитель F16 (60А) в монтажном блоке. Требуется проверка тестером и замена.

Проблемы генератора

Износ щёток: Короткие щётки не обеспечивают надёжный контакт с контактными кольцами ротора. Проверяется замером длины.
Неисправность реле-регулятора: Узел перестаёт стабилизировать выходное напряжение (слишком высокое/низкое или отсутствует). Частая причина, проверяется отдельно или в сборе со щётками.
Пробой диодов выпрямительного моста: Диодный мост преобразует переменный ток в постоянный. Пробой приводит к падению напряжения или КЗ. Диагностируется прозвонкой мультиметром.
Обрыв/КЗ обмоток: Межвитковое замыкание или обрыв в статорной (неподвижной) или роторной (вращающейся) обмотке. Проверяется тестером на сопротивление и КЗ на корпус.
Замыкание на "массу" силового провода: Повреждение толстого провода (B+) от генератора к АКБ или его контакта на генераторе.

Дополнительные факторы

Компонент	Характер неисправности	Последствия
Масса двигателя/кузова	Плохой контакт	Нарушение всей цепи заряда
Провод возбуждения	Обрыв, плохой контакт в колодке	Отсутствие начального возбуждения генератора
Контрольная лампа	Перегорание лампы в панели приборов	Оборванная цепь возбуждения (на некоторых моделях)

Последовательность действий при замене генератора ВАЗ 2110

Подготовьте необходимые инструменты: ключи на 8, 10, 13, 17, монтажную лопатку или монтировку, новую деталь. Убедитесь, что двигатель остыл, а аккумуляторная батарея отключена (сначала снимите отрицательную клемму). Проверьте соответствие заменяемого генератора модели автомобиля.

Обеспечьте безопасные условия работы: зафиксируйте машину на ровной поверхности ручным тормозом, подложите противооткатные упоры под колеса. При работе снизу используйте подъемник или смотровую яму. Наденьте защитные перчатки во избежание травм.

Пошаговый процесс замены

Снимите защитный пластиковый кожух двигателя, открутив крепежные гайки ключом на 10.
Ослабьте натяжение ремня генератора:
- Ключом на 17 проверните болт натяжителя против часовой стрелки
- Сдвиньте генератор к двигателю, освободив ремень
- Снимите ремень со шкивов
Отсоедините электрические разъемы:
- Нажмите на фиксатор колодки проводов
- Отсоедините силовой кабель (гайка ключом на 10)
Выкрутите крепежные болты:
- Верхний болт (ключ на 13 через пространство между радиатором и двигателем)
- Нижний болт (ключ на 17 со стороны колесной арки)
Извлеките генератор, аккуратно выведя его вверх через моторный отсек, контролируя положение кронштейнов.
Установите новый генератор:
- Проверьте чистоту посадочных мест
- Закрутите нижний и верхний болты без окончательной затяжки
Наденьте и натяните ремень:
- Проверьте совпадение шкивов
- Натяните ремень до прогиба 10-15 мм с усилием 10 кгс
- Зафиксируйте болт натяжителя
Подключите электрику:
- Подсоедините колодку проводов до щелчка фиксатора
- Закрепите силовой кабель гайкой
Проверьте работу:
- Подключите аккумулятор
- Запустите двигатель
- Измерьте напряжение на клеммах АКБ (13.8-14.5 В)
Установите защитный кожух двигателя, затяните крепежные гайки.

Ослабление натяжения приводного ремня

Правильное натяжение ремня привода генератора критично для стабильной работы электросистемы ВАЗ 2110. При ослаблении ремень проскальзывает на шкивах, что резко снижает эффективность передачи крутящего момента от двигателя к генератору.

Недостаточная жесткость ремня приводит к ускоренному износу его ребер и боковых поверхностей, а также повышает риск обрыва. Одновременно с этим шкивы подвергаются повышенному нагреву из-за трения, что может вызвать деформацию их посадочных мест.

Признаки и устранение

Основные симптомы ослабления:

Пронзительный свист из-под капота при резком нажатии на газ или в сырую погоду
Мерцание фар на холостых оборотах, тусклый свет приборной панели
Появление запаха горелой резины при длительной работе двигателя

Порядок регулировки натяжения:

Заглушить двигатель, снять минусовую клемму АКБ
Ослабить гайку крепления генератора к натяжной планке
Монтировкой отвести корпус генератора от блока цилиндров
Проверить прогиб ремня: усилие 10 кг должно вызывать отклонение 10-15 мм
Зафиксировать положение генератора, затянуть крепежные гайки

Важно! Перетяжка ремня вызывает перегруз подшипников генератора и помпы, сокращая их ресурс. После замены ремня проверку натяжения выполняют через 500 км пробега.

Отсоединение клеммной колодки и силового провода генератора ВАЗ 2110

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания и повреждения электрооборудования. Убедитесь, что ключ зажигания находится в положении "OFF", а все потребители энергии выключены.

Визуально определите расположение генератора в подкапотном пространстве: он закреплен на блоке цилиндров справа (по ходу движения автомобиля) и имеет характерную цилиндрическую форму с ременным приводом.

Последовательность отсоединения проводов

Шаг 1: Силовой провод (клемма "30")

Найдите толстый кабель (сечением ~16 мм²), подключенный к задней части генератора через болтовое соединение. Ослабьте гайку крепления ключом на 10 мм, после чего полностью снимите провод с клеммы. Изолируйте оголённый конец провода во избежание случайного контакта с кузовом.

Шаг 2: Клеммная колодка (разъем "D")

Найдите пластиковый разъем с пучком тонких проводов (обычно 3-4 контакта), закрепленный на генераторе фиксатором-защелкой. Нажмите на пластиковый язычок фиксатора и потяните колодку вдоль оси штекера. Не допускайте выдергивания за провода!

Особенности подключения при установке

Силовой провод затягивайте моментом 8-10 Н∙м
Убедитесь в чистоте контактных поверхностей клемм
Проверьте фиксацию пластикового разъема по характерному щелчку
Перед подключением АКБ визуально убедитесь в отсутствии перекоса колодки

Откручивание крепежных болтов генератора

Для демонтажа генератора ВАЗ 2110 требуется последовательное откручивание крепежных болтов. Нарушение порядка или чрезмерные усилия могут повредить кронштейны двигателя или сорвать резьбу.

Подготовьте набор ключей: рожковый на 17 мм для регулировочной планки, накидной или головку на 13–15 мм для крепежных болтов. Обязательно снимите минусовую клемму с аккумулятора перед началом работ.

Последовательность действий

Ослабьте гайку натяжителя (ключом 17 мм) на верхней регулировочной планке. Сдвиньте генератор к двигателю для ослабления ремня.
Снимите верхний крепежный болт:
- Используйте ключ на 13–15 мм (размер зависит от модификации)
- Болт проходит через проушину генератора и регулировочную планку
Открутите нижний болт крепления:
- Доступ со стороны правого колеса или снизу (требуется яма/подъемник)
- Удерживайте головку болта ключом на 15 мм, откручивайте гайку на 13 мм

При затрудненном откручивании обработайте резьбовое соединение WD-40. Не применяйте ударные инструменты – алюминиевые кронштейны блока цилиндров критичны к ударным нагрузкам.

Извлечение неисправного генератора из моторного отсека

Отсоедините минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Ослабьте натяжение ремня генератора, провернув регулировочный болт против часовой стрелки и сдвинув агрегат к двигателю. Снимите приводной ремень со шкивов.

Демонтируйте пластиковую защиту двигателя (при наличии), открутив крепежные саморезы или болты. Обеспечьте доступ к нижнему креплению генератора через арку переднего колеса – снимите колесо или отогните защитный фартук.

Последовательность демонтажа

Отключите электрические разъемы:
- Колодку с проводами (нажмите на фиксатор и потяните)
- Гайку силового провода «B+» на задней крышке (ключ на 10)
Выкрутите крепежные болты:
- Верхний болт (ключ на 17) через моторный отсек
- Нижний болт (ключ на 17) через колесную арку
Извлеките генератор:
- Проверьте отсутствие зацепов за трубки и провода
- Выводите агрегат вверх с небольшим наклоном вперед

Тип крепежа	Инструмент	Расположение
Гайка провода «B+»	Ключ 10 мм	Задняя часть генератора
Верхний болт	Ключ 17 мм	Кронштейн возле воздушного фильтра
Нижний болт	Ключ 17 мм + удлинитель	Через правое колесо

Важно: Зафиксируйте положение регулировочной планки перед демонтажем – упростит установку нового генератора. Проверьте состояние посадочных мест на двигателе и кронштейнов.

Сравнение характеристик нового и старого генератора ВАЗ 2110

Ключевым отличием новых моделей генераторов является повышенная токоотдача, достигающая 90-100А против 80А у старых образцов. Это позволяет эффективнее питать современное электрооборудование автомобиля: мощную акустику, дополнительные фары, подогрев сидений.

Конструктивно новые генераторы легче (4.8 кг против 5.2 кг) и компактнее, с улучшенной системой охлаждения. Применение современных материалов в подшипниках и щеточном узле увеличило ресурс до 200 тыс. км против 120-150 тыс. км у устаревших аналогов.

Технические параметры

Характеристика	Старый генератор (9402.3701)	Новый генератор (2110-3701010-03)
Номинальный ток	80А	90-100А
Регулируемое напряжение	13.6-14.7В	13.9-14.5В
Диаметр шкива	65 мм	48 мм
Сопротивление обмотки	4.5-5.0 Ом	3.8-4.3 Ом
Ресурс	120-150 тыс. км	180-200 тыс. км

Критичные изменения коснулись конструкции шкива: диаметр уменьшен с 65мм до 48мм, что требует замены ремня при установке. Новые генераторы оснащаются модернизированным регулятором напряжения, обеспечивающим стабильные 13.9-14.5В под нагрузкой.

При замене учитывайте особенности крепления: новые модели используют единую заднюю скобу вместо раздельных креплений. Совместимость со старым реле-регулятором ограничена – требуется установка соответствующего новому типу генератора.

Установка нового генератора на штатное место

Подготовьте необходимые инструменты: набор гаечных ключей (13, 15, 17 мм), головки с воротком, плоскогубцы и монтажную лопатку. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Обеспечьте свободный доступ к генератору, демонтировав при необходимости воздушный фильтр или другие мешающие элементы подкапотного пространства.

Ослабьте натяжение приводного ремня генератора, вращая регулировочный болт против часовой стрелки. Полностью снимите ремень со шкивов, запомнив его схему расположения. Отсоедините электрические разъёмы: силовой провод (толстый кабель с клеммой на гайке) и колодку управления (тонкие провода с фиксатором).

Монтаж нового генератора

Выкрутите нижний крепёжный болт (17 мм) и верхнюю регулировочную гайку (13 мм).
Извлеките старый генератор через моторный отсек, аккуратно выводя корпус между элементами рамы.
Установите новый агрегат на посадочное место, совместив монтажные проушины с кронштейнами двигателя.
Наживите верхний регулировочный болт и нижнюю крепёжную гайку без затяжки.
Подключите силовой кабель к клемме "B+" и затяните гайку ключом на 13 мм.
Вставьте колодку управления в разъём генератора до характерного щелчка фиксатора.

Наденьте приводной ремень на шкивы согласно схеме. Регулировочным болтом обеспечьте прогиб ремня 10-15 мм при нажатии с усилием 10 кгс на середину ветви. Затяните верхнюю фиксирующую гайку моментом 35-45 Н∙м. Проверьте свободное вращение шкива рукой и отсутствие перекосов корпуса.

Этап контроля	Параметры
Натяжение ремня	Прогиб 10-15 мм/10 кгс
Момент затяжки	35-45 Н∙м (верхняя гайка)
Электроподключение	Проверка надёжности контактов

Подключите аккумуляторную клемму. Запустите двигатель и измерьте напряжение на клеммах АКБ: 13.8-14.5 В при 2000-3000 об/мин с включённым светом фар. Убедитесь в отсутствии посторонних шумов и стабильности зарядки на всех режимах работы двигателя.

Подключение электропроводки к новому генератору ВАЗ 2110

Перед началом работ обязательно снимите клемму с аккумулятора для предотвращения короткого замыкания. Подготовьте новый генератор, очистите контактные группы колодки проводов и клемму силового кабеля от окислов.

Убедитесь в совпадении расположения выводов на новом генераторе со штатной проводкой. Основной силовой провод (толстый кабель с красной изоляцией) закрепите на клемме "B+" генератора гайкой с усилием 9-11 Н·м, избегая перетяжки.

Схема подключения колодки управления

Трехконтактная колодка проводов подключается в следующем порядке:

Клемма "B" (толстый коричневый провод) – питание обмотки возбуждения
Клемма "D" (синий провод) – выход на контрольную лампу заряда
Клемма "С" (тонкий коричневый провод) – диагностический вывод тахометра

После фиксации разъема в посадочном месте генератора:

Проверьте отсутствие перегибов и контакта проводов с подвижными частями
Наденьте защитный резиновый колпачок на клемму "B+"
Подсоедините клемму аккумулятора и запустите двигатель

Контроль правильности подключения:

Параметр	Нормальное значение
Напряжение на клеммах АКБ	13.8–14.5 В
Горит ли лампа заряда	Только при включенном зажигании до запуска
Работа тахометра	Показывает обороты двигателя

Регулировка натяжения ремня генератора ВАЗ 2110

Правильное натяжение ремня генератора критично для стабильной работы электрооборудования и предотвращения проскальзывания. Слишком слабое натяжение вызывает свист, недозаряд аккумулятора и перегрев ремня, а чрезмерное – ускоряет износ подшипников генератора и помпы.

Проверку натяжения выполняйте на холодном двигателе между шкивами генератора и коленвала. Нормальный прогиб ремня при усилии 10 кгс (98 Н) должен составлять:

Новый ремень: 10–15 мм
После 500 км пробега: 12–17 мм

Пошаговая регулировка

Ослабьте гайку крепления генератора к нижнему кронштейну ключом на 17.
Снимите защитный кожух (при наличии), ослабьте верхнюю гайку крепления генератора ключом на 13.
Вставьте монтажку между корпусом генератора и блоком цилиндров.
Натяните ремень, смещая генератор наружу, контролируя прогиб.
Зафиксируйте положение, затяните верхнюю гайку крепления генератора.
Проверьте прогиб повторно, при необходимости скорректируйте.
Окончательно затяните нижнюю гайку с моментом 35–45 Н·м.

Важно: После пробега 200–300 км проверьте натяжение повторно – новые ремни склонны к вытягиванию. При замене ремня убедитесь в совпадении профиля (маркировка 6РК1215 или аналог) и отсутствии трещин на шкивах.

Критерии правильного натяжения ремня генератора ВАЗ 2110

Неправильное натяжение ремня генератора приводит к критическим поломкам: слабое натяжение вызывает проскальзывание и свист, снижая зарядку аккумулятора, а чрезмерное – разрушает подшипники генератора и помпы. Контроль осуществляется через замер прогиба ремня между шкивами при заданном усилии.

Для точной проверки используйте механический динамометр (например, безмен). При его отсутствии допустимо применить ручной метод с примерным усилием 10 кгс. Измеряйте прогиб на самом длинном участке – обычно между коленвалом и генератором.

Параметры прогиба и методика проверки

Стандартные значения для ВАЗ 2110:

Новый ремень: прогиб 10-15 мм при усилии 10 кгс
Эксплуатируемый ремень: прогиб 12-17 мм при усилии 10 кгс

Порядок проверки:

Зафиксируйте двигатель ручным тормозом
Нажмите на ремень динамометром или рукой (с усилием ~10 кгс) посередине участка между шкивами
Измерьте линейкой расстояние от исходного положения ремня до точки максимального прогиба
Сравните результат с нормативными значениями

Состояние ремня	Требуемое усилие	Допустимый прогиб
Новый	10 кгс	10-15 мм
Б/у (после обкатки)	10 кгс	12-17 мм

Важно: после замены ремня проверьте натяжение через 500-1000 км пробега – материал растягивается в начальный период эксплуатации. При отклонениях от норм отрегулируйте положение генератора ослаблением крепежных гаек и перемещением корпуса монтажной планкой.

Проверка работы системы после установки генератора

После монтажа нового или отремонтированного генератора включите зажигание без запуска двигателя. Убедитесь в отсутствии контрольной лампы заряда АКБ на приборной панели – её свечение сигнализирует о проблемах в цепи возбуждения. Проверьте натяжение ремня привода: прогиб 10-15 мм при усилии 10 кгс на середине ветви между шкивами.

Заведите двигатель и дайте ему поработать на холостых оборотах (800-900 об/мин). С помощью мультиметра измерьте напряжение на клеммах АКБ в трёх режимах: без нагрузки, с включёнными фарами и обогревом заднего стекла. Нормативные показатели для каждого режима указаны в таблице ниже.

Контрольные параметры напряжения

Режим работы	Нормальное напряжение (В)	Критическое отклонение
Холостой ход (без нагрузки)	13.5–14.1	<13.2 или >14.7
Средняя нагрузка (ближний свет)	13.2–13.8	<12.9
Пиковая нагрузка (фары + обогрев + печка)	12.9–13.5	<12.7

Проведите динамическую проверку:

Поднимите обороты до 3000 об/мин – напряжение должно стабилизироваться в диапазоне 13.9–14.5 В
Резко включите энергоёмкие потребители (обогрев стекол, вентилятор печки)
Зафиксируйте время восстановления напряжения до нормы – не более 2-3 секунд

Косвенные признаки корректной работы:

Отсутствие посторонних шумов (свист, скрежет) из зоны ремня генератора
Стабильная яркость фар при изменении оборотов двигателя
Отсутствие запаха горелой изоляции или перегрева корпуса генератора

Диагностика утечек тока после замены генератора

После установки нового генератора на ВАЗ 2110 критично проверить отсутствие паразитных токов утечки, которые приводят к быстрому разряду аккумулятора. Даже незначительная утечка (свыше 50 мА) за несколько дней полностью "посадит" АКБ, особенно в морозы.

Проверку выполняйте после 15-20 минут простоя автомобиля (чтобы электронные модули перешли в "спящий режим"). Обязательно снимите клемму с аккумулятора и подготовьте мультиметр в режиме измерения тока (10А диапазон).

Пошаговая процедура проверки

Этапы измерений:

Заглушите двигатель, выньте ключ из замка зажигания, закройте двери и багажник.
Откройте капот и отсоедините отрицательную клемму от АКБ.
Подключите мультиметр одним щупом к "массе" авто (кузов/двигатель), вторым – к отсоединённой клемме АКБ.
Зафиксируйте показания прибора. Допустимое значение: 30-50 мА (для ВАЗ 2110).
Если ток превышен, последовательно извлекайте предохранители и реле в монтажном блоке, наблюдая за снижением показаний.

Типовые причины утечек:

Неправильное подключение генератора (замыкание "плюса" на массу)
Загрязнение или окисление контактов реле/предохранителей
Неисправная сигнализация, магнитола или подсветка багажника
Короткое замыкание в проводке после неаккуратной установки генератора

Дополнительная проверка: При выявлении проблемной цепи используйте тепловизор или термопасту – нагревающиеся элементы укажут на точку КЗ. Особое внимание уделите местам прокладки проводов возле кронштейна генератора.

Снятие генератора для ремонта щеточного узла

Перед началом работ обязательно снимите клемму «минус» с аккумуляторной батареи для предотвращения короткого замыкания. Подготовьте необходимый инструмент: ключи на 10, 13, 15, 17, головку с воротком или трещоткой, монтировку для натяжения ремня.

Обеспечьте доступ к генератору, демонтировав при необходимости воздушный фильтр и патрубок воздуховода. Ослабьте натяжение приводного ремня генератора, вращая регулировочный болт на натяжной планке против часовой стрелки ключом на 13 или 15.

Последовательность демонтажа

Ослабьте гайку крепления генератора к натяжной планке (ключ на 17) и снимите ремень со шкива.
Отсоедините электрические разъемы:
- Колодку с проводами (нажав на фиксатор)
- Гайку крепления силового провода «B+» (ключ на 10)
Выкрутите нижний болт крепления генератора к кронштейну двигателя (ключ/головка на 17).
Извлеките генератор вверх, аккуратно выведя его из моторного отсека, избегая повреждения радиатора.

Особенности после снятия

После демонтажа зафиксируйте положение щеточного узла относительно контактных колец – это упростит последующую сборку. Проверьте люфт подшипников ротора вручную: осевой и радиальный биение недопустимы.

Элемент	Тип крепежа	Размер ключа
Силовой провод «B+»	Гайка	10 мм
Натяжная планка	Гайка	17 мм
Нижнее крепление	Болт	17 мм

Перед установкой отремонтированного генератора очистите посадочные места и резьбовые соединения от грязи. Натяжение нового ремня проверяется прогибом 10-15 мм при усилии 10 кгс на середине ветви между шкивами.

Замена щеток генератора ВАЗ 2110 без снятия с автомобиля

Процедура замены щеточного узла на генераторе ВАЗ 2110 возможна без демонтажа агрегата при наличии доступа к задней крышке. Для этого потребуется снять защитный кожух воздухозаборника двигателя и отсоединить клеммы аккумулятора перед началом работ.

Ключевое условие – сохранение целостности регулятора напряжения, так как щетки являются частью этого съемного блока. Новый щеточный узел приобретается в сборе с регулятором (цена 300-800 рублей), замена отдельных щеток нецелесообразна из-за сложности пайки в ограниченном пространстве.

Пошаговая инструкция

Отсоедините минусовую клемму АКБ, затем плюсовую
Снимите пластмассовый кожух воздуховода над генератором (2 болта 10мм)
Отожмите фиксатор колодки проводов на регуляторе напряжения
Выкрутите крепежный болт регулятора (ключ на 8 мм)
Извлеките регулятор со щетками через технологическое окно
Установите новый щеточный узел в обратной последовательности

Критические нюансы:

Не допускайте падения щеток внутрь генератора при монтаже
Проверьте свободное перемещение щеток в направляющих
Убедитесь в плотном прилегании контактной группы

После установки подключите АКБ и проверьте работоспособность: при запущенном двигателе напряжение на клеммах должно составлять 13.5-14.5 В. Если замена выполнена правильно, исчезнут симптомы недозаряда (мигание лампы на приборной панели, тусклый свет фар).

Технология замены подшипников генератора ВАЗ 2110

Подшипники генератора обеспечивают плавное вращение ротора и предотвращают перекосы. При их износе появляется характерный гул или скрежет, особенно на высоких оборотах двигателя. Игнорирование проблемы приводит к заклиниванию вала, обрыву ремня ГРМ и повреждению обмоток.

Для замены потребуются съемники (универсальный и струбцина), новый комплект подшипников (передний № 6302 и задний № 6202), чистая ветошь, молоток, отвертки, а также смазка Литол-24. Обязательно отключите минусовую клемму АКБ перед началом работ для предотвращения короткого замыкания.

Пошаговая процедура демонтажа и установки

Снятие генератора:
- Ослабьте гайку натяжной планки и снимите приводной ремень
- Отсоедините колодку проводов и силовой кабель (ключ на 10)
- Выкрутите крепежные болты (ключ на 17) и извлеките генератор
Разборка генератора:
- Снимите задний защитный кожух (отвертка)
- Выдавите шкив съемником, фиксируя ротор через отверстия ключом
- Открутите стяжные болты статора и разделите корпуса
Замена подшипников:
- Выпрессуйте передний подшипник съемником через оправку, удалите старую смазку
- Нагрейте новый подшипник до 80°C (феном), запрессуйте молотком через деревянную проставку
- Извлеките задний подшипник струбциной, смажьте посадочное место Литолом-24
- Установите новый подшипник заподлицо с корпусом
Сборка и установка:
- Соедините корпуса, затяните болты крест-накрест (момент 8 Н∙м)
- Наденьте шкив, затяните гайку динамометрическим ключом (65 Н∙м)
- Проверните ротор рукой – вращение должно быть плавным без заеданий
- Установите генератор на место, подключите провода и отрегулируйте натяжение ремня

После запуска двигателя контролируйте напряжение на АКБ (13.8-14.5В) и отсутствие посторонних шумов. Использование неоригинальных подшипников сокращает ресурс узла – выбирайте изделия с маркировкой SKF, FAG или NTN. При правильной запрессовке и смазке новая деталь прослужит 60-80 тыс. км пробега.

Пайка или замена диодного моста

При выходе из строя диодного моста генератора ВАЗ 2110 возникает вопрос о целесообразности его ремонта (пайки отдельных диодов) или полной замены узла. Диодный мост представляет собой сборку из шести мощных полупроводниковых диодов, смонтированных на теплоотводящей пластине и объединенных в трехфазный выпрямитель.

Практика показывает, что ремонт моста путем замены одного сгоревшего диода методом пайки редко бывает эффективным в долгосрочной перспективе. Основные причины этого – экстремальные температурные нагрузки, которым подвергается узел во время работы генератора, а также сложность подбора абсолютно идентичного по характеристикам диода для замены.

Аргументы за замену диодного моста целиком

Полная замена диодного моста на новый является предпочтительным и наиболее надежным решением:

Надежность: Новый мост гарантированно собран из диодов с одинаковыми параметрами, прошедших контроль качества.
Долговечность: Исключается риск выхода из строя соседних, "уставших" диодов вскоре после ремонта.
Простота: Замена целого узла технически проще и быстрее, чем аккуратный демонтаж старого диода, подбор нового и его качественная пайка.
Доступность: Новые или восстановленные диодные мосты для ВАЗ 2110 широко доступны в автомагазинах по приемлемой цене.

Пайка диода: Этот метод может рассматриваться как временное решение в исключительных случаях (например, при полном отсутствии возможности купить новый мост), но требует:

Точной идентификации неисправного диода (прозвонка мультиметром).
Аккуратного выпаивания сгоревшего диода, не повредив плату и соседние элементы.
Нахождения точно такого же диода по характеристикам (ток, напряжение, корпус).
Качественной пайки с обеспечением хорошего теплоотвода и электрического контакта.

Важно после ремонта/замены: Обязательно проверьте работоспособность генератора:

Измерьте напряжение на клеммах аккумулятора при работающем двигателе (2000-2500 об/мин). Оно должно быть в пределах 13.8В - 14.5В.
Включите мощные потребители (фары, обогрев стекла, печка на максимум). Напряжение не должно падать ниже 13.0В.
Прозвоните новый/отремонтированный мост мультиметром в режиме диода на предмет пробоев.

Критерий	Пайка диода	Замена моста целиком
Надежность	Низкая (риск повторного выхода из строя)	Высокая
Трудозатраты	Высокие (требует навыков и времени)	Низкие
Стоимость	Низкая (только цена диода)	Средняя (цена нового моста)
Рекомендация	Только как временное решение	Основной рекомендуемый метод

Стоимость нового генератора на ВАЗ 2110 (оригинал/аналог)

Цена нового генератора для ВАЗ 2110 зависит от типа (оригинальный или аналог), производителя, мощности и места приобретения. Оригинальные детали (маркировка "Лада" или "АвтоВАЗ") стоят дороже, но гарантируют полное соответствие заводским параметрам.

Аналоги от сторонних производителей предлагают широкий ценовой диапазон: от бюджетных вариантов до премиальных с улучшенными характеристиками. При выборе учитывайте репутацию бренда, гарантию и отзывы.

Примерные цены на генераторы (2023-2024)

Тип	Бренд	Мощность (Вт)	Цена (руб.)
Оригинал	АвтоВАЗ / Lada	80-115	8 500 – 12 000
Аналог (премиум)	Bosch, Valeo	90-120	7 000 – 10 000
Аналог (средний сегмент)	KZATE, СтартВОЛЬТ	80-100	5 000 – 7 500
Аналог (бюджет)	Прамо, КААТ	70-90	3 000 – 5 000

Факторы, влияющие на стоимость:

Производитель: Европейские бренды дороже российских/китайских.
Мощность: Модели на 115-120 Вт стоят на 15-20% выше базовых (80-90 Вт).
Комплектация: Наличие шкива или щеток в наборе увеличивает цену.
Гарантия: Генераторы с гарантией 2+ года обычно дороже.

Где покупать выгоднее:

Официальные магазины Lada – для оригинальных запчастей.
Крупные автомаркеты (Exist, Klyuchavto) – гарантия подлинности аналогов.
Онлайн-площадки (Wildberries, Avito) – низкие цены, но риск контрафакта.

Цены на ремонт: замена щеток или регулятора

Стоимость замены щеток генератора на ВАЗ 2110 в сервисах составляет от 500 до 1500 рублей с учетом запчастей и работы. Замена регулятора напряжения обойдется дороже – от 800 до 2000 рублей. Цена зависит от типа деталей: оригинальные компоненты (например, Bosch, LKD) стоят на 30-50% дороже аналогов.

Комплексная замена обоих узлов одновременно снижает общие затраты: средний ценник варьируется от 1200 до 3000 рублей. На итоговую сумму влияет регион, статус СТО (официальный дилер или частный сервис) и срочность выполнения работ.

Факторы, влияющие на стоимость

Компонент	Диапазон цен (руб.)	Критерии
Щеточный узел	500–1500	Качество щеток (графит/медь), бренд
Регулятор напряжения	800–2000	Оригинал (VSMPO) или аналог (КЗАТЭ)
Комплексная замена	1200–3000	Скидка за объем работ (+ диагностика)

Цены на ремонт: замена подшипников или диодного моста

Стоимость замены подшипников генератора на ВАЗ 2110 складывается из цены деталей и работ. Новые подшипники обойдутся в 400-1200 рублей в зависимости от производителя (отечественные или импортные аналоги). Работы по диагностике, разборке генератора и установке комплекта подшипников стоят от 800 до 2000 рублей в сервисных центрах.

Замена диодного моста потребует больших затрат: сам компонент стоит 1000-3000 рублей (оригинальный или усиленные версии). Стоимость работ сопоставима с заменой подшипников – 1000-2500 рублей, так как требует аналогичных операций по демонтажу генератора и его разборке. При одновременной замене обоих узлов можно сэкономить на работе.

Факторы, влияющие на итоговую стоимость

Компонент	Цена запчастей (руб.)	Цена работ (руб.)	Примечания
Подшипники генератора	400–1200	800–2000	Дешевле при замене в сборе со шкивом
Диодный мост	1000–3000	1000–2500	Требует проверки статора

Дополнительные расходы: диагностика (от 300 руб.) или замена щеточного узла (500–800 руб.) при выявлении износа.
Экономия: самостоятельная установка сократит затраты на 40–60%, но требует специнструмента.
Риски: использование дешевых аналогов диодных мостов (< 800 руб.) часто приводит к повторным поломкам.

Профилактика поломок: очистка контактов и корпуса

Регулярная очистка контактов и корпуса генератора ВАЗ 2110 предотвращает перегрев, снижение напряжения и преждевременный износ деталей. Грязь, масляные потёки и окислы на электрических соединениях увеличивают сопротивление цепи, что приводит к недозаряду АКБ и некорректной работе бортовой электроники.

Загрязнения на корпусе и рёбрах охлаждения ухудшают теплоотвод, вызывая перегрев обмоток статора и выход диодного моста из строя. Особое внимание уделяется контактам клеммы "В+" (силовой выход на АКБ), разъёма регулятора напряжения и массы на корпусе генератора.

Порядок очистки

Необходимые материалы:

Щётка с жёсткой синтетической щетиной
Безворсовые салфетки
Очиститель электронных контактов (например, Kontakt U)
Специальный обезжириватель или изопропиловый спирт

Этапы выполнения:

Отсоедините минусовую клемму АКБ для обесточивания бортовой сети
Снимите защитный пластиковый кожух генератора (при наличии)
Обработайте металлической щёткой корпус и вентиляционные отверстия для удаления грязи и масла
Нанесите очиститель контактов на клеммы и разъёмы
Аккуратно протрите контактные группы салфеткой до полного удаления окислов
Просушите все элементы перед подключением

Важно: избегайте попадания влаги внутрь генератора и не используйте абразивные материалы на токоведущих частях. Проводите очистку каждые 20-30 тыс. км пробега или при появлении признаков окисления контактов.

Элемент	Частота очистки	Критичность загрязнения
Силовая клемма "В+"	Каждое ТО	Высокая (риск возгорания)
Контактная группа регулятора	Каждое 2-е ТО	Средняя (нестабильное напряжение)
Корпус и рёбра охлаждения	При видимом загрязнении	Средняя (перегрев генератора)

Контроль натяжения ремня каждые 15 000 км

Регулярная проверка натяжения ремня генератора – обязательная процедура для предотвращения серьезных неисправностей. Слабое натяжение вызывает проскальзывание, что приводит к недостаточной зарядке АКБ, перегреву ремня и быстрому износу. Чрезмерное натяжение создает избыточную нагрузку на подшипники генератора и коленчатого вала, сокращая их ресурс.

Оптимальное натяжение обеспечивает стабильную передачу крутящего момента от двигателя к генератору. Проверка должна выполняться строго по регламенту – каждые 15 000 км пробега или при появлении посторонних звуков (писк, свист), особенно на холодном двигателе или при включении мощных потребителей (фары, обогрев).

Порядок контроля и регулировки

Проверка натяжения:

Заглушите двигатель, откройте капот и дайте мотору остыть.
Найдите ремень привода генератора в моторном отсеке (слева по ходу движения).
Нажмите большим пальцем на середину самого длинного участка ремня между шкивами с усилием ~10 кгс (примерно 98 Н).
Измерьте прогиб ремня линейкой или штангенциркулем. Нормальный прогиб должен составлять:
- Для нового ремня: 6-10 мм
- Для ремня после обкатки (500-1000 км): 10-15 мм

Регулировка натяжения:

Ослабьте гайку крепления генератора к нижнему кронштейну.
Ослабьте гайку регулировочной планки в верхней части генератора.
Аккуратно покачивайте корпус генератора монтировкой или ломиком:
- Для увеличения натяжения – отодвигайте генератор от двигателя.
- Для уменьшения натяжения – двигайте генератор к двигателю.
Удерживая генератор в нужном положении, затяните гайку регулировочной планки.
Окончательно затяните нижнюю крепежную гайку генератора.
Повторно проверьте прогиб ремня после регулировки.

Признаки неправильного натяжения:

Слишком слабое	Слишком сильное
Пронзительный свист при запуске или нагрузке	Гул или вой от подшипников
Тусклый свет фар на холостых оборотах	Быстрый износ ремня (трещины, расслоение)
Разряженный аккумулятор	Перегрев ремня (запах гари)
Вибрация ремня при работе	Повышенный шум работы привода

Список источников

При подготовке материалов о генераторе ВАЗ 2110 критически важно опираться на технически точную и проверенную информацию. Использование достоверных источников позволяет избежать ошибок в диагностике, ремонте и интерпретации параметров работы электрооборудования.

Ниже представлены категории источников, которые обеспечивают комплексные данные по напряжению генератора, особенностям установки, типовым неисправностям, методам проверки, а также актуальным рыночным ценам на запчасти и услуги.

Ключевые информационные ресурсы

Официальное руководство по ремонту и техническому обслуживанию ВАЗ 2110 (издательство "Легион-Автодата" или аналоги)
Специализированные автомобильные форумы (Drive2.ru, VAZ-Club.ru, Lada-Online.ru) с разделами об электрооборудовании
Технические статьи и видеоинструкции от автомехаников на платформах: YouTube (каналы "Автоэлектрик ВЧ", "Гараж 54")
Производители автокомпонентов: каталоги и технические спецификации брендов Bosch, KZATE, Eldix
Базы данных интернет-магазинов запчастей (Exist.ru, Emex.ru, Autodoc.ru) с актуальными ценами на генераторы и комплектующие
Электронные справочники по устройству автомобилей (Elm327.club, AutoData.ru) с принципиальными схемами
Практические пособия по автоэлектрике ("Диагностика и ремонт генераторов" издательства "За рулём")
