Инструкция и характеристики зарядного устройства КЕДР-Авто 4А

Статья обновлена: 18.08.2025

Зарядное устройство КЕДР-Авто 4А – автоматическое решение для обслуживания свинцово-кислотных АКБ напряжением 12 В. Оно обеспечивает восстановление ёмкости, десульфатацию и поддержку батарей в рабочем состоянии.

В статье приведено детальное описание функций прибора и пошаговая инструкция по его безопасной эксплуатации. Информация поможет правильно использовать устройство для продления срока службы аккумуляторов.

Технические характеристики: напряжение и сила тока

Зарядное устройство КЕДР-Авто 4А предназначено для работы от стандартной сети переменного тока. Входное напряжение составляет 220 В ± 10% при частоте 50 Гц. На выходе устройство обеспечивает постоянное напряжение 12 В, необходимое для зарядки свинцово-кислотных автомобильных аккумуляторов.

Номинальная сила тока зарядки регулируется ступенчато и может достигать максимального значения 4 А. Устройство поддерживает три фиксированных режима силы тока для разных типов АКБ: 1 А (мотоциклетные), 2 А (легковые автомобили) и 4 А (грузовой транспорт или ускоренная зарядка).

Параметр	Значение
Входное напряжение	220 В ± 10%
Выходное напряжение	12 В
Максимальный ток заряда	4 А
Поддерживаемые режимы тока	1 А / 2 А / 4 А

Порядок подключения клемм к аккумулятору

Перед началом подключения убедитесь, что зарядное устройство отключено от сети 220В. Проверьте целостность проводов и клемм на отсутствие повреждений изоляции.

Определите полярность аккумулятора: положительный вывод (+) обычно обозначен красным цветом или знаком "⨁", отрицательный (–) – черным/синим или знаком "⨀".

Этапы подключения

Подсоедините красный зажим (+) устройства к положительной клемме аккумулятора. Убедитесь в надежности контакта.
Подсоедините черный зажим (–) устройства к отрицательной клемме аккумулятора. Двойной контроль полярности обязателен!
Проверьте фиксацию зажимов и отсутствие соприкосновения клемм между собой.
Только после этого подключите зарядное устройство к сети 220В.

Важно: Нарушение последовательности (особенно обратное подключение) выведет технику из строя! При работе вблизи аккумулятора избегайте открытого огня и искр.

Выбор режима зарядки: ручной или автоматический

Устройство КЕДР-Авто 4А поддерживает два метода зарядки: ручной (MANUAL) и автоматический (AUTO). В ручном режиме пользователь самостоятельно регулирует силу тока и контролирует процесс до отключения. Автоматический режим позволяет прибору самостоятельно анализировать состояние АКБ и управлять параметрами зарядки без вмешательства оператора.

Автоматический режим рекомендуется для стандартных свинцово-кислотных АКБ с жидким или гелевым электролитом. Ручной режим необходим при работе с необслуживаемыми, кальциевыми или глубоко разряженными батареями, где требуется особая стратегия восстановления. Также ручное управление применяется при необходимости ускоренной зарядки.

Ключевые отличия режимов

Параметр	Автоматический режим	Ручной режим
Управление током	Адаптивная регулировка устройством	Фиксированное значение, заданное пользователем
Контроль окончания	Автоотключение при достижении 14.8В	Требует ручного отслеживания напряжения
Рекомендуемые АКБ	Стандартные (WET, AGM, GEL)	Ca/Ca, глубоко разряженные, нестандартные

Важные рекомендации:

При автоматической зарядке обязательно выбирайте правильный тип АКБ переключателем на панели
В ручном режиме не превышайте ток более 10% от ёмкости батареи
Контролируйте напряжение мультиметром при ручной зарядке – прекращайте процесс при достижении 14.7В

Для активации автоматического режима установите переключатель в положение «АВТО» и выберите тип батареи. Для ручного управления – переведите в «РУЧН.» и регулируйте ток кнопками «+»/«-». Индикация светодиодов (норма/ошибка) обязательна для контроля в обоих случаях.

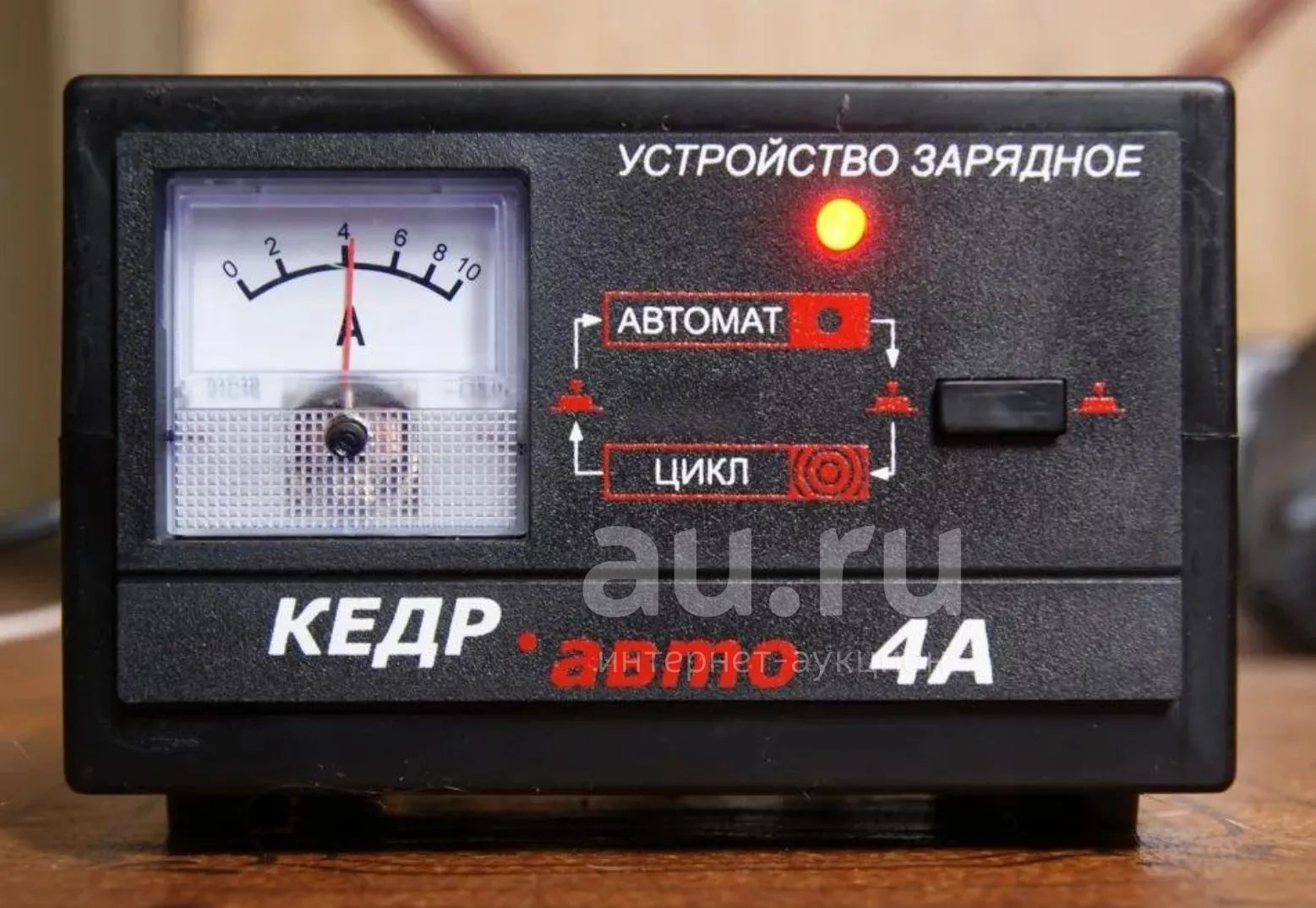

Индикация на панели: расшифровка световых сигналов

Понимание световых индикаторов на панели зарядного устройства КЕДР-Авто 4А критически важно для корректного контроля процесса зарядки и диагностики возможных неисправностей.

Каждый светодиод соответствует определенному этапу работы или режиму устройства, что позволяет пользователю оперативно оценить состояние системы без дополнительных измерений.

Расшифровка индикаторов

Индикатор	Значение
СЕТЬ	Горит красным: устройство подключено к сети 220В. Отсутствие свечения – нет электропитания.
ЗАРЯД	Горит желтым: идет процесс зарядки аккумулятора. Гаснет при переходе в режим поддержки.
АВТО	Горит зеленым: активация автоматического режима (зарядка/поддержка). Мигает при полной зарядке.
ОШИБКА	Горит/мигает красным: срабатывание защиты (переполюсовка, КЗ, перегрев). Требует отключения устройства.

При работе в автоматическом режиме (АВТО) последовательность индикации обычно следующая:

ЗАРЯД горит, АВТО горит – активная зарядка
ЗАРЯД гаснет, АВТО мигает – достигнут номинальный заряд
АВТО горит постоянно – режим поддержки напряжения

Непрерывное горение индикатора ОШИБКА требует проверки правильности подключения клемм к аккумулятору и отсутствия короткого замыкания в цепи.

Пошаговая инструкция для стандартной зарядки АКБ

Перед началом работы убедитесь, что зарядное устройство отключено от сети 220 В. Проверьте аккумулятор: очистите клеммы от окислов, убедитесь в отсутствии повреждений корпуса и утечек электролита. При работе с обслуживаемым АКБ выкрутите пробки банок.

Обеспечьте хорошую вентиляцию помещения – в процессе заряда выделяются взрывоопасные газы. Исключите наличие открытого огня и искр рядом с зоной зарядки. Подготовьте защитные очки и перчатки.

Подключение к АКБ: Соедините красный зажим устройства с положительной клеммой аккумулятора (+), черный – с отрицательной (-). Убедитесь в надежности контакта.
Выбор режима: Установите переключатель в положение "АВТО" для автоматической зарядки. При необходимости ручной настройки выберите "РУЧНОЙ" и задайте ток кнопками ▲/▼ (рекомендуется 10% от емкости АКБ).
Подача питания: Включите зарядное устройство в сеть 220 В. На дисплее активируется индикация напряжения и тока заряда.
Контроль процесса:
- В режиме "АВТО" устройство самостоятельно регулирует параметры и отключается при полном заряде (индикатор "ГОТОВО")
- В "РУЧНОМ" режиме отслеживайте показатели на дисплее: напряжение не должно превышать 14.8В, температура корпуса АКБ – 45°C
Завершение: После сигнала об окончании заряда (или достижения 100% на индикаторе) отключите устройство от сети. Снимите зажимы в обратной последовательности: сначала черный (-), затем красный (+).

Критические параметры контроля

Температура корпуса АКБ	Не выше 45°C
Напряжение заряда	Макс. 14.8В (12В АКБ)
Выделение газа	Умеренное кипение допустимо

Зарядка в режиме "BOOST": особенности и ограничения

Режим "BOOST" предназначен для экстренного запуска двигателя при полностью разряженном аккумуляторе. В этом режиме зарядное устройство подает кратковременный ток повышенной силы (до 15А) для быстрого восстановления минимального заряда, необходимого для прокрутки стартера. Активация осуществляется нажатием кнопки "BOOST" после подключения клемм к АКБ.

Данный режим не является альтернативой стандартной зарядке и используется исключительно в аварийных ситуациях. Продолжительность работы в "BOOST" строго ограничена: устройство автоматически отключит подачу тока через 5-7 минут для предотвращения перегрева и повреждения электронных компонентов. После срабатывания защиты требуется обязательный перерыв не менее 15 минут.

Ключевые ограничения режима

Только для свинцово-кислотных АКБ стандартного типа (WET, AGM, GEL)
Запрещено использование при температуре АКБ ниже -15°C или выше +40°C
Недопустимо подключение к необслуживаемым аккумуляторам с поврежденным корпусом
Максимальная частота применения: 1 цикл в 3 часа

Важно: После успешного запуска двигателя необходимо произвести полную зарядку АКБ в стандартном режиме. Регулярное использование "BOOST" без последующей нормальной зарядки сокращает срок службы аккумулятора.

Правила безопасности при работе с устройством

Перед началом работы внимательно изучите инструкцию и убедитесь, что характеристики зарядного устройства соответствуют параметрам вашего аккумулятора. Проверьте целостность корпуса, кабелей и клемм – отсутствие трещин, порезов изоляции и следов оплавления.

Работайте только в хорошо вентилируемых помещениях вдали от открытого огня и искрообразующих предметов. Запрещается курить или допускать контакт устройства с горючими материалами в процессе зарядки.

Обязательные требования

Подключение/отключение производите строго при выключенном устройстве из сети 220В.
Соблюдайте полярность: красный зажим (+) – к положительной клемме АКБ, черный зажим (–) – к отрицательной клемме.
Избегайте замыкания клемм между собой – это вызовет искрение и повреждение оборудования.

Не оставляйте работающее устройство без присмотра на длительное время.
При появлении запаха гари, дыма или нехарактерного шума немедленно отключите ЗУ от сети.
Не допускайте попадания влаги на корпус и клеммы.
Не накрывайте работающее устройство – это препятствует охлаждению.

Запрещено	Разрешено
Заряжать АКБ со следами электролита на корпусе	Использовать перчатки и защитные очки
Подключать к АКБ, установленной в транспорт	Заряжать только снятый с авто аккумулятор

Обслуживание и хранение КЕДР-Авто 4А

После каждого использования протирайте корпус сухой мягкой тканью, уделяя внимание вентиляционным отверстиям и клеммам. Контролируйте отсутствие механических повреждений корпуса, проводов и зажимов типа "крокодил". Избегайте попадания влаги внутрь устройства.

Перед длительным хранением (более 1 месяца) полностью зарядите аккумуляторную батарею устройства от сети 220 В. Отсоедините зарядные провода от клемм АКБ и убедитесь, что индикаторы на корпусе не активны.

Ключевые правила эксплуатации

Температурный режим: Храните устройство при температуре от -20°C до +40°C. Эксплуатация допустима при -10°C до +35°C.
Защита от влаги: Используйте в сухих помещениях, исключая гаражи с высокой влажностью или открытые пространства во время осадков.
Обслуживание клемм: При окислении контактов очищайте их мелкозернистой наждачной бумагой (не менее чем раз в 6 месяцев).

Важно! Не храните устройство рядом с:

Источниками открытого огня или нагревательными приборами
Химически агрессивными веществами (кислоты, растворители)
Электроприборами с сильным электромагнитным излучением

Параметр	Требование
Проверка функциональности	Тестируйте работоспособность каждые 3 месяца подключением к АКБ
Срок хранения без подзарядки	Не более 12 месяцев (требуется повторная зарядка)
Транспортировка	Отсоедините провода, избегайте ударов и вибрации

При появлении ошибок на дисплее (например, E01, E04) или отсутствии реакции на подключение к сети – прекратите использование и обратитесь в авторизованный сервисный центр. Самостоятельный ремонт аннулирует гарантию.

Типовые неисправности и методы их устранения

При эксплуатации зарядного устройства КЕДР-Авто 4А могут возникать характерные сбои, связанные с неправильным подключением, условиями среды или внутренними дефектами. Ниже описаны распространенные ситуации и способы их решения без разборки корпуса.

Перед устранением неполадок убедитесь в исправности розетки, целостности кабелей питания и клемм АКБ, а также соответствии напряжения сети (220В). Проверьте правильность подключения полярности ("+" к "+", "-" к "-").

Распространенные проблемы и решения

Устройство не включается (нет индикации):
- Проверьте подключение к сети и наличие напряжения в розетке
- Осмотрите предохранитель на входе 220В, при необходимости замените
Мигает красный индикатор "Перегрев":
- Отключите устройство, дайте остыть 30-40 минут
- Обеспечьте вентиляцию: очистите вентиляционные решетки, разместите на ровной поверхности
Зарядка не начинается (горит "Ошибка"):
- Убедитесь в надежности контакта клемм с аккумулятором
- Проверьте напряжение АКБ: при значении ниже 4В используйте режим "FORCE"
- Подключите АКБ напрямую (без переходников)

Симптом	Возможная причина	Действия
Сильный гул или треск	Слабое крепление трансформатора	Немедленно отключите от сети и обратитесь в сервис
Зарядка прекращается раньше времени	Загрязнение клемм, плохой контакт	Очистите клеммы АКБ и зажимы устройства наждачной бумагой

Важно! При появлении запаха гари, искрении или деформации корпуса немедленно прекратите эксплуатацию. Самостоятельный ремонт силовых компонентов запрещен – обратитесь в авторизованный сервисный центр.
