Изотермические фургоны - процесс изготовления, свойства, изображения

Статья обновлена: 18.08.2025

Перевозка скоропортящихся грузов требует специального транспорта, способного надежно защитить содержимое от внешних температурных воздействий.

Изотермические фургоны решают эту задачу, обеспечивая сохранность продуктов, медикаментов и других чувствительных к температуре товаров на всем пути следования.

Производство таких кузовов – это сложный технологический процесс, сочетающий инженерные расчеты, выбор специализированных материалов и контроль качества на каждом этапе.

В статье подробно рассмотрим конструктивные особенности изотермических фургонов, ключевые эксплуатационные характеристики и визуальные примеры готовых решений для различных задач логистики.

Обзор базовых моделей шасси для переоборудования

Выбор шасси определяет ключевые эксплуатационные параметры будущего изотермического фургона: грузоподъемность, габариты кузова, тип привода и топливную экономичность. Базовые модели должны соответствовать техническим требованиям для установки термоизолированного кузова и выдерживать дополнительные нагрузки от изоляционных материалов и оборудования.

Приоритет отдается проверенным платформам с доступностью запчастей, адаптированным к климатическим условиям эксплуатации. Рассмотрим распространенные варианты, используемые российскими производителями для переоборудования под изотермические фургоны.

Характеристики популярных шасси

Производитель	Модель	Грузоподъемность (кг)	Длина рамы (м)	Допустимая полная масса (т)
ГАЗ	ГАЗель NEXT	1 500 - 2 000	3,5 - 4,2	3,5 - 4,6
ГАЗ	ГАЗон NEXT	3 500 - 5 000	4,6 - 5,8	8,0 - 11,9
Ford	Transit	1 200 - 2 200	3,5 - 4,4	3,5 - 4,25
Mercedes-Benz	Sprinter	1 000 - 2 500	3,7 - 4,3	3,5 - 5,5
Fiat	Ducato	1 000 - 2 000	3,0 - 4,0	3,3 - 4,0

Критические параметры при выборе:

Длина колесной базы – влияет на устойчивость и вместимость кузова
Высота рамы над дорогой – определяет удобство погрузки
Мощность двигателя – обеспечивает работу при полной загрузке и климатическом оборудовании

Для специализированных изотермических фургонов (рефрижераторов) дополнительно учитывают возможность подключения холодильных установок и наличие усиленной электропроводки. Полноприводные модификации (например, УАЗ Профи или Ford Transit AWD) востребованы для работы в сложных дорожных условиях.

Выбор утеплителя: пенополиуретан vs пенополистирол

При производстве изотермических фургонов выбор материала для термоизоляции является ключевым фактором, определяющим эффективность поддержания заданной температуры внутри кузова. Наиболее распространенными вариантами сегодня выступают пенополиуретан (ППУ) и пенополистирол (ППС, часто под маркой EPS). Каждый обладает уникальным набором характеристик, влияющих на эксплуатационные качества фургона.

Понимание различий между ППУ и ППС позволяет подобрать оптимальное решение, отвечающее конкретным требованиям к перевозкам, климатическим условиям эксплуатации и бюджету проекта. Сравнение основных параметров поможет сделать осознанный выбор.

Сравнительные характеристики

Коэффициент теплопроводности (λ, Вт/(м·K)):

ППУ: 0.022 - 0.030 Вт/(м·K). Обладает наилучшими изоляционными свойствами среди распространенных утеплителей.
ППС (EPS): 0.035 - 0.050 Вт/(м·K). Теплопроводность выше, чем у ППУ, что означает необходимость большей толщины слоя для достижения аналогичного термического сопротивления.

Прочность и целостность слоя:

ППУ: Напыляется непосредственно на поверхность каркаса, образуя бесшовный, монолитный слой. Исключает мостики холода, обладает высокой адгезией к металлу и отличной механической прочностью. Устойчив к вибрациям.
ППС (EPS): Монтируется в виде плит между элементами каркаса. Стыки между плитами являются потенциальными мостиками холода и требуют тщательной герметизации. Механическая прочность плит ниже, чем у монолитного ППУ, может крошиться по краям.

Влагопоглощение:

ППУ: Закрытоячеистая структура (особенно у жестких ППУ) обладает крайне низким водопоглощением (1-3% по объему). Не теряет теплоизоляционных свойств при намокании.
ППС (EPS): Имеет более открытую структуру, водопоглощение выше (до 4% за 24 часа, до 10% при длительном контакте). При насыщении влагой резко теряет изоляционные качества.

Пожарная безопасность:

ППУ: Относится к группам горючести Г2-Г4 (умеренно- и нормальногорючий) в зависимости от состава и добавок антипиренов. При горении может выделять токсичные газы (цианистый водород, окись углерода). Требует обязательной защиты (облицовки) негорючими материалами.
ППС (EPS): Группа горючести Г1 (слабогорючий) или Г2 при наличии антипиренов. Горит с выделением большого количества густого черного дыма и токсичных веществ (стирол, окись углерода). Также требует защиты.

Технология монтажа:

ППУ: Требует специального оборудования для напыления и квалифицированных операторов. Процесс быстрый, позволяет создавать изоляцию сложных форм. Высокие требования к подготовке поверхности.
ППС (EPS): Монтаж плит проще, не требует сложного оборудования. Занимает больше времени из-за необходимости подгонки плит и герметизации швов.

Стоимость:

ППУ: Как правило, дороже пенополистирола, особенно с учетом стоимости работ по напылению.
ППС (EPS): Один из самых доступных по цене утеплителей. Относительно невысокая стоимость материала и монтажа.

Параметр	Пенополиуретан (ППУ)	Пенополистирол (ППС/EPS)
λ (Вт/(м·K))	0.022 - 0.030	0.035 - 0.050
Целостность слоя	Монолитный, бесшовный	Плиты со стыками
Влагопоглощение	Очень низкое (1-3%)	Среднее/Высокое (до 10%)
Группа горючести	Г2-Г4	Г1-Г2
Стоимость	Выше	Ниже

Итог: Пенополиуретан обеспечивает превосходную теплоизоляцию, монолитность и влагостойкость, что критично для поддержания стабильного температурного режима в фургоне. Пенополистирол привлекателен своей низкой стоимостью и простотой монтажа, но уступает по изоляционным свойствам и требует тщательной герметизации швов. Выбор зависит от требований к термосопротивлению фургона, бюджета и условий эксплуатации.

Технология бесшовного напыления термоизоляции

Данная технология основана на нанесении жидкого полиуретанового состава (ППУ) методом напыления непосредственно на подготовленную поверхность кузова фургона. Двухкомпонентная смесь (полиол и изоцианат) подается под высоким давлением через распылительный пистолет, где происходит их смешивание и вспенивание при контакте с воздухом.

Пена мгновенно расширяется, заполняя все неровности, стыки и сложные контуры каркаса, формируя сплошной теплоизоляционный слой без мостиков холода. Процесс осуществляется в один или несколько проходов до достижения проектной толщины изоляции (обычно 30-80 мм), которая контролируется датчиками.

Ключевые особенности и этапы процесса

Подготовка поверхности: Обезжиривание, очистка от коррозии, грунтование металла для улучшения адгезии.
Напыление ППУ: Автоматическая подача компонентов в заданной пропорции; оператор равномерно наносит состав, двигая пистолет на расстоянии 50-80 см от поверхности.
Полимеризация: Материал затвердевает за 10-30 секунд, образуя ячеистую структуру с закрытыми порами (размер ячеек 0.2-0.5 мм).
Контроль качества: Проверка толщины слоя, плотности (30-60 кг/м³) и целостности покрытия.

Характеристика	Значение	Преимущество
Теплопроводность	0.019-0.028 Вт/м·К	В 1.5-2 раза ниже минваты/пенопласта
Влагопоглощение	< 2% от объема	Защита металла от коррозии
Адгезия к металлу	≥ 1.5 МПа	Отсутствие отслоений при вибрации

Важно: Технология исключает использование стыкованных плитных утеплителей, обеспечивая герметичность фургона даже при сложной геометрии. Полученное покрытие не требует дополнительной пароизоляции и повышает жесткость кузова.

Конструктивные особенности каркаса кузова

Каркас служит несущей основой фургона, определяя его геометрию, жесткость и долговечность. Традиционно используется пространственная конструкция из алюминиевых или стальных профилей (часто комбинированных), обеспечивающая оптимальное соотношение прочности и веса. Профили проектируются с учетом распределения нагрузок при эксплуатации, включая вибрации, ветровое давление и массу груза.

Ключевой особенностью является терморазрыв в профилях: внутренние и наружные элементы каркаса разделены полиамидными или стеклопластиковыми вставками, минимизирующими теплопередачу. Соединения выполняются клепаными или болтовыми узлами с применением герметиков для исключения мостиков холода. Полости каркаса плотно заполняются изоляционным материалом (пенополиуретан, пенополистирол), формируя непрерывный термоконтур без щелей.

Детализация элементов каркаса

Элемент	Функции и особенности
Стойки	Вертикальные профили стен. Оснащаются термовставками, крепят внутреннюю/внешнюю обшивку.
Лонжероны	Продольные балки пола/потолка. Воспринимают основные нагрузки, интегрируют крепления для полок.
Поперечины	Горизонтальные перемычки. Обеспечивают поперечную жесткость, предотвращают "складывание" кузова.
Угловые узлы	Усиленные соединения стоек с лонжеронами. Выполняются с перекрывающимися накладками для повышения прочности.
Дверные проемы	Дополнительно армируются. Имеют двойной контур уплотнения для герметичности.

Геометрия профилей проектируется под бесшовную интеграцию изоляции: замкнутые сечения и полости исключают воздушные прослойки. Толщина металла в критических зонах (крепления дверей, рама пола) увеличивается. Для защиты от коррозии применяется анодирование алюминия или оцинковка стали.

Процесс герметизации швов и стыков

Герметизация швов и стыков является критически важным этапом при производстве изотермических фургонов, напрямую влияющим на сохранение заданного температурного режима. Некачественная обработка соединений приводит к образованию мостиков холода и утечкам воздуха, что снижает эффективность изоляции и увеличивает энергозатраты при эксплуатации.

Технологический процесс начинается с тщательной подготовки поверхностей: металлические и композитные элементы каркаса очищаются от пыли, обезжириваются и высушиваются. Особое внимание уделяется угловым соединениям, стыкам между панелями пола, стен и крыши, а также периметру дверных проемов, где чаще всего возникают проблемы.

Ключевые этапы и материалы

Для обеспечения долговечной изоляции применяется комбинированный подход:

Первичная герметизация: Нанесение бутилкаучуковой ленты на стыки перед монтажом сэндвич-панелей. Материал обладает высокой адгезией и остается пластичным при температурах от -45°C до +90°C.
Заполнение монтажных зазоров: Инъекция пенополиуретанового герметика (ППУ) под давлением. Расширяющийся состав заполняет микрополости, создавая монолитный барьер.
Финишная защита: Проклейка швов армирующей лентой с покрытием из полихлоропрена или силикона для предотвращения механических повреждений и воздействия УФ-излучения.

Контроль качества включает:

Визуальную проверку на отсутствие пропусков и пузырей
Термографическое обследование для выявления теплопотерь
Испытание дымогенератором на герметичность при разнице давлений 50 Па

Материал	Температурный диапазон	Срок службы
Бутилкаучуковая лента	-45°C ... +90°C	10-12 лет
ППУ-герметик	-60°C ... +120°C	15+ лет
Полихлоропреновая лента	-30°C ... +90°C	8-10 лет

Монтаж внутренней облицовки из сэндвич-панелей

Монтаж начинается после завершения установки каркаса фургона и прокладки всех инженерных коммуникаций (электропроводка, системы вентиляции). Поверхности тщательно очищаются от пыли, остатков сварки и обезжириваются для обеспечения максимального сцепления герметиков и клеевых составов. Проверяется геометрия каркаса, выравниваются возможные перекосы, так как это критично для плотного прилегания панелей.

Панели предварительно раскраиваются согласно техническим чертежам с учетом проемов дверей, окон и технологических отверстий под оборудование. Резать сэндвич-панели необходимо только дисковыми пилами с мелким зубом или лобзиком на низких оборотах во избежание расслоения и деформации кромок. Торцы всех заготовок сразу обрабатываются герметиком для защиты утеплителя от влаги.

Этапы монтажа

Фиксация стартового профиля: По периметру пола и потолка крепится алюминиевый L-образный профиль, формирующий базу для установки вертикальных стеновых панелей.
Установка стеновых панелей:
- Панели монтируются вертикально, начиная от углов фургона.
- Стыки промазываются полиуретановым клеем-герметиком.
- Каждая панель прижимается к каркасу и фиксируется саморезами с пресс-шайбой через скрытые монтажные планки или напрямую в торец (с обязательной герметизацией шляпок).
Монтаж потолочных панелей:
- Укладываются перпендикулярно движению фургона для повышения жесткости.
- Крепятся на закладные элементы каркаса с помощью саморезов с шагом 20-25 см.
- Межпанельные швы заполняются морозостойким герметиком.
Обработка стыков и углов: Все соединения закрываются пластиковыми или алюминиевыми накладными профилями на силиконовой основе. Углы усиливаются перфорированными уголками.
Установка финишных элементов: Монтируются плинтусы, обрамления проемов, крепежные планки под полки и оборудование с использованием терморазрывных вставок.

Ключевые параметры	Требования
Зазор между панелями	Не более 2-3 мм (компенсируется герметиком)
Крепеж	Саморезы A2/A4 (нержавеющие), длина = толщина панели + 15-20 мм
Температура монтажа	Выше +5°C (для полимеризации клея)
Герметик	Полиуретановый, класс адгезии ≥ 2.5 МПа

Устройство термозащиты пола фургона

Термозащита пола в изотермических фургонах является критически важным элементом, предотвращающим теплопотери через нижнюю плоскость кузова. Она создаёт непрерывный барьер между грузовым отсеком и внешней средой, блокируя проникновение холода от дорожного покрытия и минимизирую конденсат.

Конструкция включает несколько обязательных слоёв, каждый из которых выполняет специфическую функцию. Основанием служит штатный пол автомобильного шасси, на который последовательно монтируются изоляционные и защитные материалы для достижения требуемого коэффициента теплопроводности.

Ключевые компоненты и этапы монтажа

Стандартная структура термозащиты включает:

Гидроизоляционная подложка: битумная или полимерная мембрана, наносимая непосредственно на металл шасси для предотвращения коррозии.
Несущая рама: алюминиевые или деревянные лаги, формирующие каркас для утеплителя и создающие воздушный зазор.
Теплоизоляционный слой: плиты из пенополиуретана (ППУ), экструдированного пенополистирола (XPS) или вспененного полиэтилена толщиной 50-100 мм.
Пароизоляция: фольгированная плёнка поверх утеплителя для отражения тепла внутрь фургона.
Чистовое покрытие: рифлёный алюминиевый лист или влагостойкая фанера, обеспечивающие механическую прочность и износостойкость.

Материал	Толщина (мм)	Коэффициент теплопроводности (Вт/м·К)
Пенополиуретан (ППУ)	50-80	0.022-0.030
Экструдированный пенополистирол (XPS)	40-70	0.028-0.034
Вспененный полиэтилен	20-30	0.035-0.045

Особое внимание уделяется герметизации стыков: швы между плитами утеплителя заполняются монтажной пеной, а периметр пола интегрируется с терморазрывом стенок через специальные уплотнители. Для фургонов с отрицательными температурами применяют дополнительный контур подогрева пола электрическими кабелями или жидкостными системами.

Оборудование вентиляционных систем охлаждения

Вентиляционные системы охлаждения обеспечивают циркуляцию воздуха и поддержание заданной температуры внутри фургона. Они предотвращают образование конденсата, застой воздуха и неравномерное распределение холода, что критично для сохранности скоропортящихся грузов. Современные системы проектируются с учетом геометрии кузова и специфики перевозимых товаров.

Ключевыми элементами являются приточно-вытяжные установки, воздуховоды и диффузоры, интегрированные в конструкцию фургона. Материалы компонентов устойчивы к коррозии и перепадам температур, а герметичность соединений исключает теплопотери. Системы совместимы с холодильными агрегатами различных типов, обеспечивая комплексный климатический контроль.

Технические особенности и компоненты

Вентиляторы осевого/центробежного типа с регулируемой скоростью вращения (диапазон: 500–2500 м³/ч)
Алюминиевые воздуховоды с теплоизоляцией из вспененного полиэтилена (толщина: 20–30 мм)
Дефлекторы распределения воздуха с ручной/автоматической регулировкой потока
Фильтры грубой очистки (класс G3-G4) для защиты от пыли и частиц

Автоматика управления включает термостаты с погрешностью ±0,5°C и таймеры циркуляции. Системы поддерживают режимы:

Непрерывной вентиляции
Циклического проветривания
Аварийного охлаждения

Параметр	Характеристики
Рабочий диапазон	-30°C до +25°C
Энергопотребление	24–48 В (DC), 150–400 Вт
Уровень шума	≤45 дБ(А) на расстоянии 1 м
Ресурс работы	≥15 000 часов

Фото демонстрируют компактное размещение оборудования под потолком фургона, перфорированные воздухораспределительные панели и защищенные кабель-каналы. Современные системы оснащаются дистанционным мониторингом через CAN-шину или мобильные приложения.

Расчет оптимальной толщины изоляции

Оптимальная толщина изоляции определяется балансом между теплопотерями фургона и стоимостью материала. Недостаточный слой приводит к повышенным энергозатратам на поддержание температуры, чрезмерный – к неоправданному удорожанию конструкции и сокращению полезного объема кузова. Ключевыми критериями выступают климатические условия эксплуатации, тип холодильного оборудования и требуемый температурный режим внутри фургона.

Основой расчета служит коэффициент теплопроводности утеплителя (λ, Вт/м·К) и нормативное сопротивление теплопередаче (R, м²·К/Вт) для конкретного климатического региона. Формула толщины (δ) выглядит как δ = R × λ. Требуемое значение R регламентируется СП 50.13330 для изотермических конструкций с учетом разницы между наружной и внутренней температурой, а также допустимых тепловых потоков.

Факторы влияния и последовательность расчета

Для точного определения параметров учитывают:

Температурные условия: максимальная/минимальная температура региона, длительность сезонов
Тип изоляции: пенополиуретан (λ=0.022-0.03 Вт/м·К), пенополистирол (λ=0.035-0.04 Вт/м·К), минвата (λ=0.04-0.05 Вт/м·К)
Назначение фургона: глубокозамороженные грузы (-18°C и ниже), охлажденные продукты (+2…+8°C), термосы для горячих блюд
Экономические параметры: стоимость утеплителя, срок службы, тарифы на энергию

Практическая последовательность расчета:

Определение нормативного R по климатической зоне (например: Центральный регион РФ – R≥5.2 м²·К/Вт)
Выбор материала и его коэффициента λ (для ППУ λ=0.025 Вт/м·К)
Расчет минимальной толщины: δ_min = 5.2 × 0.025 = 0.13 м (130 мм)
Корректировка с учетом мостиков холода (каркас, крепеж) – увеличение на 15-20% (итого ≈150 мм)
Экономическое обоснование через анализ приведенных затрат

Тип груза	Толщина ППУ (мм)	Толщина пенополистирола (мм)
Овощи/фрукты (+4°C)	100-120	120-140
Мясо/рыба (-10°C)	140-160	160-180
Мороженое (-25°C)	180-200	200-220

Важно! Для дверей и пола применяют увеличенную толщину (+10-15%) из-за повышенных теплопотерь. Окончательный выбор требует теплотехнического моделирования в специализированных программах (например, Therm или ANSYS) с построением карт температурных полей и анализом линейных теплопередач.

Особенности изготовления дверей с терморазрывом

Конструкция дверей с терморазрывом предполагает разделение металлических элементов рамы и полотна специальными полиамидными вставками. Эти вставки обладают низкой теплопроводностью и физически прерывают "мостик холода", предотвращая промерзание и образование конденсата. Наружная и внутренняя обшивки двери крепятся к независимым профилям, соединенным только термоизолирующими перемычками.

Толщина полиамидных вставок варьируется от 30 до 70 мм в зависимости от климатического класса фургона. Критически важна герметизация стыков: контур уплотнения из EPDM-резины устанавливается в два ряда по периметру короба. Дополнительно монтируется пороговый узел с термовставкой и подогревом для защиты от наледи.

Ключевые технологические требования

Использование двухконтурных уплотнителей с магнитными вставками в зоне притвора
Обработка торцов сэндвич-панелей полиуретановым герметиком перед монтажом фурнитуры
Усиление петель стальными накладками для распределения нагрузки
Обязательное тестирование на тепловизоре для контроля целостности разрыва

Компонент	Материал	Толщина
Термовставка	Стеклонаполненный полиамид	40-60 мм
Наружная обшивка	Оцинкованная сталь с полимерным покрытием	1.2-1.5 мм
Внутренний слой	Сэндвич-панель PIR/PUR	40-100 мм

Установка многослойных герметичных окон

Многослойные окна для изотермических фургонов проектируются для сохранения температурного режима кузова. Они препятствуют образованию конденсата и теплопотерям через остекленные участки. Конструкция исключает появление "мостиков холода", критичных для перевозки чувствительных к температуре грузов.

Стандартные варианты включают стеклопакеты с двойным или тройным остеклением, заполненные инертным газом. Толщина стекол и ширина дистанционной рамки подбираются под климатический класс фургона. Обязательно применение закаленных стекол с противоосколочной пленкой для безопасности.

Технология монтажа

Крепление осуществляется через терморазрывные вставки, предотвращающие прямой контакт металла кузова с оконным блоком. Этапы установки:

Точная разметка проема по шаблону
Фрезеровка крепежных пазов с обработкой кромок антикоррозийным составом
Нанесение бутилкаучуковой ленты по периметру проема
Фиксация окна винтами через термокомпенсационные втулки
Герметизация швов двухкомпонентным полисульфидным составом

Контрольные параметры после монтажа:

Параметр	Норматив
Ширина монтажного зазора	4±0,5 мм
Твердость герметика (Shore A)	45-50 ед.
Адгезия к стеклу	>1,5 МПа

Важно: все работы выполняются при температуре выше +5°C. Обязательна проверка на герметичность методом вакуумирования или подачи избыточного давления. Резиновые уплотнители дополнительно обрабатываются силиконовой смазкой для сохранения эластичности.

Контроль качества термоизоляции тепловизором

Тепловизор фиксирует инфракрасное излучение поверхностей, преобразуя его в цветное изображение (термограмму), где разным температурам соответствуют отличные цветовые зоны. Это позволяет визуализировать распределение тепла по всей поверхности фургона без разрушающего вмешательства, выявляя локальные аномалии.

Анализ термограмм выявляет участки с повышенной теплопередачей – "мостики холода", зоны недостаточной толщины утеплителя, пустоты, щели в стыках или повреждения обшивки. Четкие температурные границы на изображении указывают на нарушение герметичности изоляционного контура.

Ключевые аспекты применения

Процедура контроля включает:

Создание перепада температур: фургон нагревается изнутри или охлаждается для контраста с внешней средой.
Сканирование наружных и внутренних поверхностей тепловизором под разными углами.
Фиксацию термограмм с привязкой к зонам конструкции (стены, пол, потолок, двери).
Сравнение показателей с нормативными значениями для используемого типа изоляции.

Критически важным является соблюдение условий съемки: отсутствие осадков, прямого солнца, ветра и сильных перепадов в течение суток.

Тип дефекта	Признак на термограмме	Последствия
Пустоты в наполнителе	Локальные "горячие" пятна (красные/желтые)	Снижение равномерности изоляции, рост теплопотерь
Негерметичные стыки	Тонкие светлые линии по периметру панелей или дверей	Образование мостиков холода, обмерзание
Повреждение внутреннего слоя	Размытые теплые области с четкими границами	Проникновение влаги, деградация утеплителя

Результаты тепловизионного обследования оформляются в виде отчета с термограммами, схемами дефектных участков и рекомендациями по устранению. Это гарантирует соответствие фургона стандартам ГОСТ Р ИСО 14934 и ТР ТС 018/2011.

Этапы подготовки металлических поверхностей

Качественная подготовка металла исключает коррозию и обеспечивает адгезию изоляционных материалов. Нарушение технологии приводит к снижению герметичности и долговечности фургона.

Основные этапы обработки включают последовательные операции:

Механическая очистка
Удаление окалины, сварочных брызг и неровностей абразивоструйным методом или шлифованием.
Обезжиривание
Обработка щелочными составами или растворителями для устранения масел, эмульсий и техногенных загрязнений.
Травление
Нанесение кислотных составов для удаления оксидной пленки и микрочастиц коррозии.
Фосфатирование
Создание кристаллического слоя фосфатов для повышения коррозионной стойкости и адгезии грунта.
Нанесение грунтовки
Покрытие эпоксидными или цинкосодержащими составами методом распыления с контролем толщины слоя.
Контроль качества
Проверка однородности покрытия, отсутствия потеков и толщины слоя толщиномером.

Антикоррозийная обработка элементов кузова

Фургоны подвергаются агрессивным воздействиям: влага, реагенты, перепады температур. Без надежной защиты металлические элементы каркаса, днища и крепежные узлы быстро ржавеют, снижая прочность конструкции и срок службы. Особое внимание уделяется сварочным швам, скрытым полостям и местам крепления изотермических панелей.

Технология включает многоэтапную обработку. Сначала поверхности очищаются пескоструйным методом до белого металла, обезжириваются и фосфатируются для улучшения адгезии. Затем наносится двухкомпонентный эпоксидный грунт методом катафорезного погружения, обеспечивающий равномерное покрытие даже в труднодоступных зонах. Завершает процесс нанесение полимерных антигравийных составов на уязвимые участки.

Ключевые характеристики защиты

Катодное электроосаждение – создает сплошной барьер толщиной 18-25 мкм
Ингибиторы коррозии в составе покрытий – нейтрализуют очаги ржавчины
Эластичные мастики – защищают сварные швы от вибрационных трещин
Цинконаполненные грунты – обеспечивают электрохимическую защиту стального основания

Контроль качества включает тесты на солевым туманом (720+ часов без повреждений), адгезию по ГОСТ 15140 и толщинометрию покрытий. Для клиентов из северных регионов дополнительно применяют восковую обработку скрытых полостей, блокирующую конденсат.

Элемент кузова	Материал защиты	Срок гарантии
Днище, колесные арки	Резино-битумная мастика + антигравий	7 лет
Лонжероны, поперечины	Эпоксидный грунт + воск-ингибитор	10 лет
Крепежные кронштейны	Цинконаполненное покрытие	12 лет

Комплектация холодильным оборудованием

Холодильное оборудование является ключевым элементом изотермических фургонов, обеспечивающим поддержание заданных температурных режимов для перевозки скоропортящихся грузов. От его типа, мощности и надежности напрямую зависит сохранность продукции и соответствие санитарным нормам. Выбор конкретной установки определяется эксплуатационными задачами, объемом кузова и требуемым диапазоном температур.

Современные системы отличаются энергоэффективностью, точностью регулировки и адаптацией к различным климатическим условиям. Они интегрируются в конструкцию фургона с учетом оптимального распределения воздушных потоков и минимизации теплопритоков. Обязательными компонентами являются система управления с термостатом и защитными функциями, а также датчики контроля температуры внутри грузового отсека.

Ключевые компоненты и характеристики

Стандартная комплектация включает следующие элементы:

Холодильный агрегат (сплит-система или автономный) с компрессором, конденсатором и испарителем
Блок электронного управления с дисплеем и термостатом
Внутренние/внешние датчики температуры и давления
Система воздуховодов для равномерного распределения холода
Защитные устройства от перегрева и скачков напряжения

Тип оборудования	Холодопроизводительность	Диапазон температур	Особенности
Автономные установки	от 1 800 до 8 500 Вт	-25°C до +12°C	Собственный ДВС, независимость от шасси
Сплит-системы	от 1 200 до 3 500 Вт	-20°C до +12°C	Компрессор работает от двигателя автомобиля
Электрические (сети 220В)	до 2 200 Вт	0°C до +12°C	Для мультитемпературных секций или стационарного охлаждения

Дополнительно могут устанавливаться: режим нагрева для транспортировки цветов или фармацевтики, телесистемы мониторинга с передачей данных о температуре в реальном времени, а также двойные испарители для фургонов с несколькими температурными зонами. Совместимость с хладагентами R452A или R513A обеспечивает экологичность и соответствие стандартам EURO 6.

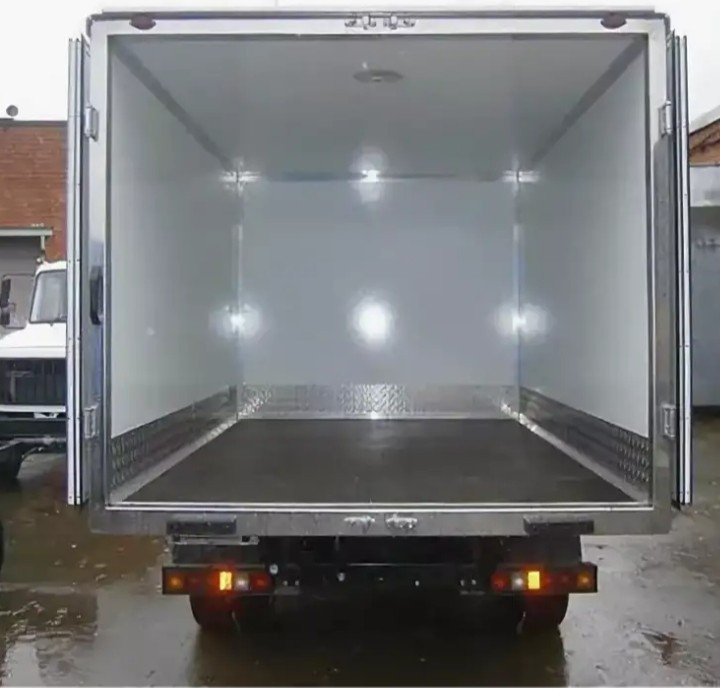

Организация внутреннего освещения фургона

Освещение в изотермических фургонах проектируется для обеспечения комфортной работы при погрузке/разгрузке и поиске грузов в любое время суток. Основной упор делается на энергоэффективность и равномерное распределение света без создания теневых зон, критически важных при работе с температурно-чувствительными товарами.

Современные решения используют исключительно светодиодные источники благодаря их низкому энергопотреблению, устойчивости к вибрациям и длительному сроку службы в условиях перепадов температур. Светильники монтируются в защищенных корпусах IP65, предотвращающих попадание влаги и пыли, что особенно актуально при частой санитарной обработке кузова.

Ключевые аспекты реализации

Типы светильников:
- Линейные LED-панели вдоль потолка для общего освещения
- Точечные влагозащищенные лампы над дверными проемами
- Магнитные переносные фонари для локальной подсветки
Система управления:
1. Основной выключатель у водительской перегородки
2. Датчики движения в зоне погрузки
3. Аварийное освещение с автономным аккумулятором

Параметр	Характеристики
Цветовая температура	Холодный белый свет (5000-6000K) для точной цветопередачи
Уровень освещенности	Не менее 200 люкс в рабочей зоне, 100 люкс в проходах
Энергоснабжение	Подключение к бортовой сети 24В с резервом от АКБ

Специальное внимание уделяется бестеневой схеме размещения приборов: светильники устанавливаются по периметру потолка с дополнительной подсветкой дверных проемов и угловых зон. Для рефрижераторных модификаций применяются термостойкие светодиоды, сохраняющие работоспособность при -30°C.

Требования к фургонам для медикаментов

Транспортировка лекарственных средств предъявляет жёсткие нормативы к изотермическим фургонам, гарантирующим сохранность термочувствительных препаратов. Основное внимание уделяется поддержанию стабильного микроклимата в течение всего рейса независимо от внешних условий.

Конструкция должна обеспечивать защиту от перепадов температур, влаги и физических повреждений, соответствовать санитарно-гигиеническим стандартам фармацевтической логистики. Особое значение имеет герметичность кузова и точность работы климатических систем.

Ключевые технические и эксплуатационные стандарты

Температурный режим:

Поддержание диапазона +2°C...+8°C для большинства вакцин и медикаментов
Возможность настройки на режимы -20°C (для отдельных биопрепаратов) или +15°C...+25°C
Максимальное отклонение – не более ±0,5°C при движении

Конструктивные особенности:

Трёхслойные стены из сэндвич-панелей (толщина ≥60 мм) с пенополиуретановым наполнителем
Герметичные уплотнения дверей, отсутствие металлических мостиков холода
Антибактериальное покрытие внутренних поверхностей, устойчивое к дезинфекции

Дополнительные требования:

Система вентиляции	Принудительная циркуляция воздуха с HEPA-фильтрами
Мониторинг	Датчики температуры/влажности с GPS-трекингом и передачей данных онлайн
Безопасность	Сигнализация, противоугонные системы, раздельные отсеки для разных групп товаров

Обязательно наличие сертификации по стандартам GDP (Good Distribution Practice) и СП 3.3.2.3332-16. Каждый фургон сопровождается паспортом с протоколами температурных испытаний.

Сертификация изотермических фургонов по ГОСТ

Сертификация изотермических фургонов в России осуществляется согласно ГОСТ 33653-2015, который регламентирует методы испытаний теплоизоляционных свойств кузовов автотранспорта. Данный стандарт устанавливает требования к коэффициенту теплопередачи (K_т) и определяет классы изотермичности. Обязательная сертификация подтверждает соответствие фургона техническим нормативам для перевозки скоропортящихся грузов.

Процедура включает лабораторные испытания образцов стенок фургона в климатических камерах, измерение температурных показателей и расчёт K_т. Дополнительно проверяются герметичность швов, отсутствие "мостиков холода" в конструкции, качество монтажа теплоизоляции. Результаты оформляются протоколом испытаний, на основании которого выдается сертификат соответствия.

Ключевые аспекты стандартизации

ГОСТ 33653-2015 классифицирует фургоны по 4 классам изотермичности:

Класс	Коэффициент K_т (Вт/м²·К)	Назначение
A	≤ 0.40	Перевозка замороженных продуктов (-18°C)
B	0.41–0.60	Охлаждённые продукты (0...+12°C)
C	0.61–0.90	Кратковременная транспортировка
D	0.91–1.20	Нетеплоизолированные конструкции

Обязательные контролируемые параметры включают:

Теплопроводность материалов – измерение сопротивления теплоотдаче слоёв изоляции
Герметичность соединений – тестирование мест примыкания дверей, люков и элементов каркаса
Стабильность характеристик – испытания при температурах от -30°C до +50°C

Срок действия сертификата – до 3 лет. Производители обязаны маркировать сертифицированные фургоны обозначением класса изотермичности (например, Класс А ГОСТ 33653-2015) на табличке в зоне водительской двери.

Правила эксплуатации в разных климатических зонах

Эксплуатация изотермических фургонов требует адаптации к температурным условиям региона для сохранения целостности конструкции и поддержания заданного микроклимата внутри кузова. Нарушение рекомендаций ведет к ускоренному износу уплотнителей, деформации сэндвич-панелей и снижению эффективности изоляции.

Ключевые аспекты включают контроль влажности, подготовку холодильного оборудования к сезонным перепадам температур и регулярную диагностику состояния кузова. Особое внимание уделяется герметичности стыков и работе вентиляционных систем при перевозке чувствительных грузов.

Климатическая зона	Критичный фактор	Периодичность ТО
Арктическая	Хрупкость материалов	Каждые 5 000 км
Тропическая	Коррозия металла	Каждые 7 000 км
Высокогорье	Разряжение воздуха	Перед каждым рейсом

Список источников

При подготовке материалов об изготовлении изотермических фургонов использовались специализированные отраслевые источники, обеспечивающие достоверность технических описаний, характеристик и визуальных данных. Акцент делался на документацию, отражающую современные производственные стандарты и требования к термоизолированным кузовам.

Основу составили ресурсы от производителей оборудования, нормативные документы и отраслевые исследования. Это позволило систематизировать информацию о конструктивных особенностях, применяемых материалах и методах контроля качества при производстве фургонов.

Технические каталоги и спецификации ведущих производителей изотермических панелей и фургонов
ГОСТ 26653-2015 "Подвижной состав автомобильного транспорта. Кузова изотермические. Общие технические требования"
Отраслевые стандарты ATP (Agreement on the International Carriage of Perishable Foodstuffs)
Методические пособия по проектированию авторефрижераторов (авторские коллективы транспортных вузов)
Патентная документация на решения в области термоизоляции транспортных кузовов
Производственные нормативы крупных предприятий-изготовителей спецтехники
Материалы отраслевых выставок коммерческого транспорта (отчеты, презентации)
Специализированные СМИ: журналы "Коммерческий транспорт", "Автоперевозчик"
