Как доводчик стеклоподъемника доводит стекло до конца

Статья обновлена: 18.08.2025

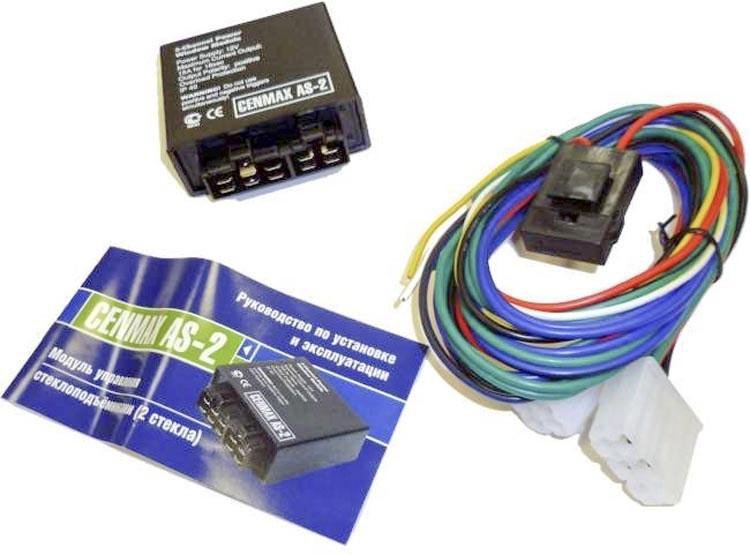

Доводчик стеклоподъемника – важный компонент электросистемы современного автомобиля. Он отвечает за автоматическое закрытие боковых окон при определенных условиях.

Этот модуль интегрирован в блок управления стеклоподъемниками и взаимодействует с датчиками положения стекла. Его основная задача – обеспечить корректную работу функции "автоподъем" при кратковременном нажатии на клавишу.

Доводчик гарантирует полное закрытие окна даже после отпускания кнопки, предотвращая попадание влаги и посторонних предметов в салон. Без этого элемента система автоматического подъема стекол функционировать не сможет.

Принцип работы автоматического подъема стекла

Автоматический подъем активируется кратковременным нажатием на переключатель стеклоподъемника. Электронный блок управления (ЭБУ) распознает этот сигнал и подает напряжение на электродвигатель механизма подъема. Двигатель через редуктор приводит в движение шестерню или тросовый механизм, который равномерно поднимает стекло до верхнего упора.

Доводчик стеклоподъемника интегрирован в эту систему: при получении команды от центрального замка (например, при постановке автомобиля на охрану) ЭБУ автоматически инициирует полное закрытие всех стекол. Движение прекращается после срабатывания концевого выключателя или при обнаружении ЭБУ резкого увеличения тока двигателя, что указывает на достижение крайнего положения.

Ключевые элементы управления

Концевой выключатель – фиксирует верхнее/нижнее положение стекла.
Датчик Холла – отслеживает скорость вращения двигателя для определения положения стекла.
Защита от защемления – при обнаружении препятствия (рост силы тока) ЭБУ мгновенно реверсирует движение двигателя, опуская стекло на 5-10 см.

Команда	Действие ЭБУ	Результат
Краткое нажатие переключателя "вверх"	Активация режима AUTO	Непрерывный подъем до упора
Сигнал с брелока/центрального замка	Последовательное включение доводчика всех стекол	Полное закрытие при покидании авто

Компоненты системы доводчика стеклоподъемника

Система доводчика стеклоподъемника состоит из нескольких ключевых элементов, обеспечивающих автоматическое закрытие окна при блокировке автомобиля. Основой конструкции является блок управления, который получает сигналы от электронных компонентов авто.

Электрическая цепь включает датчики положения стекла и реле, контролирующие движение электродвигателя. Механическая часть преобразует вращение мотора в вертикальное перемещение стекла через редуктор и подъемный механизм.

Основные элементы системы

Блок управления - обрабатывает сигналы замков дверей и датчиков
Датчики Холла - отслеживают положение и скорость движения стекла
Электродвигатель - обеспечивает привод подъемного механизма
Шестеренчатый редуктор - преобразует вращение мотора в линейное усилие
Реле тока - защищает цепь от перегрузок при заклинивании стекла

Компонент	Функция
Концевой выключатель	Фиксирует крайние положения стекла (верх/низ)
Кабельная тяга	Передает усилие от редуктора к стеклу
Проводка	Обеспечивает соединение компонентов с бортовой сетью

Различия между доводчиком и обычным подъемником

Главное отличие заключается в автоматизации процесса: доводчик самостоятельно завершает подъем стекла до конца после кратковременного нажатия кнопки, тогда как обычный подъемник требует постоянного удержания кнопки до достижения нужного положения. Доводчик оснащен электронным блоком управления, который фиксирует команду и выполняет цикл полного закрытия без участия пользователя.

Дополнительные различия включают наличие у доводчиков функции защиты от защемления, которая автоматически опускает стекло при обнаружении препятствия. Обычные подъемники лишены этой опции, что повышает риск травм или повреждений. Также доводчики поддерживают режим "автоопускания" при длительном нажатии кнопки и часто интегрируются с системами комфорта (например, закрытие стекол при постановке авто на сигнализацию).

Сравнительная характеристика

Функция	Доводчик	Обычный подъемник
Автозавершение подъема	Да (одно нажатие)	Нет
Защита от защемления	Обязательна	Отсутствует
Управление	Два режима: ручной/авто	Только ручное
Интеграция с автосистемами	Часто поддерживается	Редко

Распространенные типы доводящих механизмов

Доводчики стеклоподъемников классифицируются по принципу управления процессом закрытия/открытия. Основное различие заключается в способе определения конечного положения стекла и алгоритме работы электронных компонентов.

Конструктивно механизмы делятся на релейные и электронные системы, где первые используют временные интервалы, а вторые анализируют физические параметры работы двигателя. Каждый тип имеет специфические особенности реализации.

Ключевые разновидности систем

Релейные (временные) доводчики
Используют таймер для подачи напряжения на мотор в течение фиксированного времени после отпускания кнопки. Не отслеживают фактическое положение стекла.
Токовые электронные доводчики
Контроллер анализирует силу тока двигателя: при заклинивании или достижении предела ток возрастает, что служит сигналом к отключению.
Датчиковые системы
Применяют энкодеры или датчики Холла для точного определения положения стекла через подсчёт оборотов двигателя.

Тип	Принцип работы	Особенности
Релейный	Фиксированная задержка отключения	Простота, низкая стоимость, возможны сбои при разрядке АКБ
Токовый	Контроль нагрузки двигателя	Автоматическая адаптация, защита от защемления
Датчиковый	Считывание импульсов положения	Высокая точность, программируемые параметры

Современные автомобили преимущественно используют комбинированные системы, сочетающие токовый контроль с датчиками положения. Это обеспечивает плавность хода и защиту от перегрузок даже при обледенении направляющих.

Роль контрольного модуля в системе

Контрольный модуль (или блок управления) является "мозгом" доводчика стеклоподъемника, обрабатывающим сигналы от датчиков и кнопок. Он непрерывно анализирует положение стекла, скорость его движения и усилие сопротивления, сопоставляя эти данные с заложенными производителем алгоритмами.

Основная задача модуля – обеспечить точное выполнение функций доводчика: автоматический подъем/опускание на заданное расстояние, защиту от защемления и адаптацию к изменениям нагрузки. При обнаружении препятствия он мгновенно останавливает или опускает стекло, предотвращая травмы или поломки механизма.

Ключевые функции модуля

Управление двигателем: подача команд на реверс, остановку или изменение скорости электродвигателя
Обработка сигналов: считывание данных с концевых выключателей, датчиков Холла и кнопок двери
Защита от перегрузок: отключение питания при заклинивании или перегреве
Калибровка положений: запоминание точек полного открытия/закрытия после замены стекла или аккумулятора

Сбои в работе модуля проявляются как отказ автоматики, хаотичное движение стекла или постоянные срабатывания защиты. Диагностика требует профессионального оборудования, так как ошибки фиксируются во внутренней памяти устройства.

Параметр контроля	Реакция модуля
Превышение усилия (>100Н)	Немедленное опускание на 10-15 см
Снижение напряжения (<9В)	Приостановка работы до восстановления питания
Перегрев двигателя	Временная блокировка с последующей перекалибровкой

Как работает датчик положения стекла

Датчик положения стекла отслеживает текущую высоту стекла в двери автомобиля, передавая данные в блок управления стеклоподъемником. Он непрерывно фиксирует перемещение стекла относительно дверной рамы, определяя его точное положение в любой момент времени. Эта информация критична для реализации функции доводчика, обеспечивая остановку движения при достижении крайних положений и предотвращая защемление предметов.

Основной принцип работы основан на преобразовании механического перемещения в электрический сигнал. При движении стекла вращающийся элемент датчика (например, шестерня или магнитный ротор) изменяет свои параметры, что фиксируется чувствительным элементом. Полученные данные о скорости и направлении движения передаются в виде аналоговых импульсов или цифрового кода на электронный модуль управления.

Ключевые типы и особенности работы

Потенциометрические датчики: используют переменное сопротивление. Ползунок, связанный с механизмом стеклоподъемника, перемещается по резистивной дорожке, изменяя выходное напряжение пропорционально положению стекла.
Датчики Холла: фиксируют вращение магнита на приводном валу. При движении стекла генерируются импульсы, количество которых соответствует пройденному расстоянию, а частота – скорости перемещения.
Оптические энкодеры: считывают вращение вала через светодиод и фототранзистор, прерываемые перфорированным диском. Каждый импульс соответствует минимальному шагу перемещения стекла.

Блок управления анализирует сигналы датчика, сопоставляя их с заданными значениями для верхнего/нижнего предела. При активации доводчика система использует эти данные для точной остановки двигателя в момент полного закрытия, даже если водитель уже отпустил кнопку. Одновременно датчик обеспечивает работу защиты от защемления: при резком падении скорости движения (например, при попадании руки) модуль моментально реверсирует привод.

Почему стекло опускается при открытии двери

При открытии двери автомобиля стекло автоматически опускается на несколько миллиметров благодаря системе доводчика стеклоподъемника. Это инженерное решение предотвращает трение стекла о верхний уплотнитель дверного проема при перемещении двери.

Механизм обеспечивает защиту от повреждений: без опускания край стекла мог бы цепляться за резиновый профиль кузова, особенно на неровных поверхностях. Это также снижает нагрузку на крепления и продлевает срок службы уплотнителей.

Ключевые причины и механизм работы

Основные функции автоматического опускания:

Герметичность салона: При последующем закрытии двери стекло поднимается, плотно прижимаясь к уплотнителю. Это блокирует попадание воды, пыли и снижает шумы при движении.
Коррекция положения: В процессе эксплуатации направляющие стекла изнашиваются. Доводчик компенсирует люфты, гарантируя точное возвращение стекла в штатное положение.
Защита от перекоса: При открытии/закрытии двери кузов испытывает микродеформации. Опускание исключает зажим стекла в перекошенной раме.

Работа системы обеспечивается компонентами:

Компонент	Роль в процессе
Датчик положения двери	Фиксирует открытие и отправляет сигнал блоку управления
Блок управления стеклоподъемниками	Активирует двигатель доводчика при получении сигнала
Механизм доводчика	Через шестерни и рейки смещает стекло вниз на 3-5 мм

При закрытии двери процесс обратный: датчик инициирует подъем стекла до полного прилегания к уплотнителю. Если система не срабатывает – возможны неполадки в проводке, отказ датчика или механическое заклинивание регулятора.

Признаки неисправности доводчика стеклоподъемника

Доводчик стеклоподъемника перестает корректно выполнять свою основную функцию – автоматическое закрытие окна до конца при коротком подъеме переключателя. Это проявляется в том, что стекло либо останавливается раньше верхнего положения, либо вообще не двигается после отпускания кнопки. Требуется удерживать переключатель вручную до полного закрытия, что указывает на сбой автоматики.

Модуль может работать с явными перебоями: стекло закрывается рывками, с задержкой или самопроизвольно опускается на несколько сантиметров после доводки. Иногда слышны посторонние звуки – щелчки, треск или гудение из зоны установки механизма при попытке активации функции. В ряде случаев доводчик полностью отключается, и автоматическое закрытие не срабатывает ни при каких условиях.

Типичные симптомы поломки:

Неполное закрытие: Стекло останавливается на 5-20 см до упора.
Отсутствие реакции: Автоматика не запускается после кратковременного подъема переключателя.
Самопроизвольное опускание: Стекло частично открывается после автоматического закрытия.
Прерывистое движение: Рывки или остановки при доводке.
Посторонние шумы: Щелчки, скрежет из дверной карты во время работы.
Необходимость ручного удержания: Кнопку нужно держать до конца, чтобы закрыть окно.

Важно: Часто эти признаки сопровождаются ошибкой на приборной панели (если автомобиль оснащен системой самодиагностики стеклоподъемников) или срабатыванием защиты от защемления при отсутствии препятствий.

Проверка работоспособности системы

Проверка начинается с визуального осмотра стеклоподъемника и доводчика на предмет механических повреждений: трещин на шестернях, деформации направляющих, обрывов тросов или следов короткого замыкания на электронных компонентах. Особое внимание уделяется целостности проводки возле двери, где провода подвержены перетиранию из-за постоянного движения.

Далее выполняется диагностика функционала: при кратковременном нажатии кнопки подъема стекло должно плавно подниматься до верхнего положения и автоматически останавливаться. При доводке после однотяжевого закрытия (до первого щелчка замка) стекло обязано полностью подняться без рывков и посторонних шумов. Невыполнение этих действий указывает на неисправность.

Этапы углубленной диагностики

Проверка питания: мультиметром замеряется напряжение на клеммах мотор-редуктора при активации кнопки (норма: ~12В).
Тест датчиков:
- Датчик положения стекла – контролируется сканером через OBD-II разъем или по изменению сопротивления при движении регулятора.
- Датчик усилия (если есть) – проверяется реакция на препятствие (стекло должно опуститься на 5-10 см при зажатии рукой).
Калибровка нуля: После замены компонентов выполняется процедура инициализации: полное опускание стекла с удержанием кнопки 5 секунд, затем подъем с аналогичным удержанием.

Симптом	Возможная причина
Стекло не реагирует на кнопку	Обрыв питания, отказ блока управления, сгоревший мотор
Доводчик срабатывает через раз	Сбой калибровки, плохой контакт в цепи замка двери
Стекло опускается при доводке	Ошибка датчика положения, засорение направляющих

Причины заклинивания стекла в одном положении

Механические повреждения направляющих рельсов или поломка пластиковых роликов приводят к перекосу стекла при движении. Попадание посторонних предметов (окалина, обломки крепежа) между механизмом и дверной картой также вызывает блокировку.

Коррозия металлических элементов конструкции или деформация направляющих из-за удара нарушают геометрию подъемного механизма. Заклинивание часто возникает при затвердевании смазки на шестернях редуктора в условиях экстремальных температур.

Ключевые факторы неисправности

Выход из строя двигателя - сгорание обмотки или заклинивание подшипников
Обрыв тросика или срыв зубьев на пластиковой шестерне
Окисление контактов в моторном разъеме или перегорание предохранителя

Признак	Вероятная причина
Стекло не двигается с характерным жужжанием	Проскальзывание шестерен редуктора
Полное отсутствие реакции на кнопку	Проблемы электропитания (блок управления, проводка)

Залипание концевых выключателей в крайних положениях имитирует механическое заклинивание. Обрыв пластиковых держателей стекла или отслоение от крепежной платформы полностью останавливает движение.

Регулировка чувствительности доводчика

Чувствительность доводчика стеклоподъемника определяет силу нажатия на кнопку, необходимую для активации автоматического подъема или опускания стекла. Эта настройка особенно важна для предотвращения случайных срабатываний или, наоборот, затрудненного включения функции.

Точная регулировка осуществляется через диагностический интерфейс автомобиля с помощью специального программного обеспечения или штатных процедур, описанных в руководстве по эксплуатации. Процесс требует строгого следения инструкциям производителя, так как некорректные настройки могут нарушить работу системы.

Основные этапы регулировки

Активация режима обучения: Включите зажигание, поднимите стеклоподъемник до верхнего положения и удерживайте кнопку "UP" 5-10 секунд.
Калибровка верхней точки: Отпустите и снова нажмите кнопку "UP" один раз – модуль запомнит положение стекла.
Настройка чувствительности: Опустите стекло полностью, затем поднимите его, удерживая кнопку. При достижении верха быстро отпустите и снова нажмите кнопку "UP" (интервал зависит от модели).
Проверка результата: Протестируйте срабатывание доводчика при легком и коротком нажатии кнопки.

Важно: При сбоях процедуру повторяют, предварительно сбросив ошибки через диагностический разъем. Если регулировка не устраняет проблему – вероятна неисправность механизма стеклоподъемника или самого доводчика.

Проблема	Причина	Решение при регулировке
Слишком раннее срабатывание	Высокая чувствительность	Увеличить время удержания кнопки на этапе 3
Доводчик не включается	Низкая чувствительность	Уменьшить время удержания кнопки на этапе 3
Стекло не доходит до конца	Сбитые предельные точки	Повторить калибровку (этапы 1-2)

Влияние температур на работу механизма

Экстремальные температуры напрямую воздействуют на функциональность доводчика стеклоподъемника. При сильном морозе (ниже -20°C) пластиковые детали корпуса и шестерен становятся хрупкими, а смазка в редукторе загустевает, увеличивая трение в передаточном механизме. Это приводит к замедлению движения стекла, перегрузке электродвигателя и ложным срабатываниям защиты от зажатия.

Высокие температуры (свыше +50°C) вызывают тепловое расширение металлических компонентов и размягчение пластиковых элементов. Деформация направляющих реек или шестерен провоцирует перекос механизма, неравномерный ход стекла и повышенный износ. Термическая усталость материалов снижает ресурс деталей, особенно в узлах трения.

Ключевые последствия температурного воздействия

Низкие температуры:
1. Замерзание конденсата в контактной группе (короткие замыкания)
2. Обледенение направляющих (блокировка движения)
3. Снижение эластичности уплотнителей (заедание стекла)
Высокие температуры:
1. Высыхание смазочных материалов (заклинивание шестерен)
2. Перегрев электродвигателя (отказ плавного доводчика)
3. Расплавление кабельной изоляции (обрыв цепи)

Диапазон температур	Риск для компонентов	Типовая неисправность
Ниже -25°C	Шестерни, пластиковые фиксаторы	Трещины корпуса, скол зубьев
Выше +70°C	Электромотор, датчики позиции	Ошибки позиционирования, отказ доводки

Современные системы включают температурную компенсацию в управляющем ПО: при экстремальных значениях автоматически снижается скорость подъема/опускания и корректируются пороги срабатывания защиты. Для механической части критически важна термостойкая смазка (синтетические силиконы до -60°C) и защита разъемов герметичными муфтами.

Самостоятельная диагностика неполадок доводчика стеклоподъемника

При отказе функции доводчика стекла наблюдаются характерные симптомы: автоматика не завершает подъём при кратковременном нажатии переключателя, стекло опускается после попытки закрытия или срабатывает только при постоянном удержании кнопки. Иногда сопровождается посторонними звуками (щелчки, треск) или полным отказом движения стекла вверх.

Перед диагностикой отключите минусовую клемму аккумулятора. Последовательно проверяйте элементы системы, начиная с простых операций. Вам потребуется мультиметр, автомобильная электросхема и визуальный осмотр компонентов.

Проверка предохранителей
- Найдите блок предохранителей (в салоне/под капотом)
- Сверьте номинал отвечающего за стеклоподъёмники предохранителя со схемой авто
- Замените перегоревший элемент строго аналогичным
Тест переключателя
- Снимите обшивку двери для доступа к контактам
- Прозвоните мультиметром клеммы при нажатии кнопки доводки
- Проверьте подачу напряжения 12V на разъёме
Диагностика мотора
- Подайте напрямую 12V от АКБ на контакты моторного блока
- Отсутствие реакции укажет на износ щёток или заклинивание редуктора
- Проверьте целостность зубьев пластиковой шестерни
Анализ датчика положения
- Найдите Холл-сенсор в механизме подъёмника
- Замерьте сопротивление при движении стекла (должно меняться плавно)
- Резкие скачки значений сигнализируют о неисправности

Симптом	Вероятная причина	Метод проверки
Стекло опускается после доводки	Сбой калибровки, загрязнение направляющих	Выполните процедуру инициализации (указана в мануале авто)
Доводчик работает прерывисто	Окисление контактов, перебитая проводка	Инспекция разъёмов door-harness, замер сопротивления проводов
Слышен гул мотора без движения	Обрыв троса, разрушение пластиковой шестерни	Разбор механизма, визуальная оценка состояния приводных элементов

При выявлении сложных электронных неисправностей (например, сбой модуля управления) потребуется компьютерная диагностика. Обратите внимание на одновременный отказ доводчика на всех дверях – это указывает на проблемы с главным блоком комфорта или обрыв шины CAN.

Как сбросить настройки доводчика стеклоподъемника

Сброс настроек доводчика требуется при замене стекла, аккумулятора или после сбоев в работе электроники. Процедура "обучения" восстанавливает корректное определение верхнего/нижнего положений стекла. Без перекалибровки автоматический подъем может работать некорректно или отключаться.

Общий алгоритм сброса универсален для большинства автомобилей, но детали могут отличаться. Перед началом убедитесь, что стекло двигается без заеданий, а направляющие чистые. Обязательно сверьтесь с мануалом конкретной модели для уточнений.

Пошаговая инструкция

Включите зажигание (двигатель запускать не требуется).
Полностью опустите стекло, удерживая кнопку опускания 2-3 секунды после достижения нижнего предела.
Не отпуская кнопку, сразу поднимите стекло до упора и удерживайте кнопку подъема 10-15 секунд после закрытия.
Отпустите кнопку и выключите зажигание.
Проверьте работу доводчика: нажмите кнопку опускания/подъема коротким касанием – стекло должно двигаться автоматически до конца.

Важные нюансы:

При сбое повторите процедуру 2-3 раза
На некоторых авто (например, VW, Skoda) удержание кнопки после подъема сокращается до 5 секунд
У Toyota/Lexus после шага 3 нужно опустить стекло наполовину и снова поднять

Если доводчик не активируется после калибровки – проверьте предохранитель (обычно в блоке салонного реле) или диагностируйте мотор стеклоподъемника. Механические помехи в дверной конструкции также блокируют функцию.

Замена привода стеклоподъемника

Замена привода стеклоподъемника требуется при его механическом износе, повреждении шестерёнчатого механизма или выходе из строя электродвигателя. Признаками неисправности служат полное отсутствие движения стекла, характерный треск/стук в дверной полости при попытке подъёма, либо перемещение стекла с рывками при исправной проводке и управляющем модуле.

Перед началом работ обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте набор торцевых головок, крестовую и плоскую отвёртки, пластиковые монтажные лопатки для демонтажа обшивки, а также новый привод, совместимый с моделью автомобиля.

Этап	Ключевые действия	Риски
Демонтаж обшивки	Снять рукоятки, декоративные заглушки и динамики. Открутить крепёжные винты, поддеть клипсы лопаткой	Поломка пластиковых фиксаторов, повреждение обшивки
Отсоединение привода	Отсоединить электроразъём, снять влагозащитную мембрану. Выкрутить болты крепления к подъёмному механизму	Повреждение проводки, разгерметизация дверного модуля
Установка нового узла	Совместить привод с крепёжными отверстиями, подключить разъём. Проверить ход стекла до финальной сборки	Перекос механизма, несовпадение зубьев шестерни

Последовательность монтажа

Снимите дверную карту, аккуратно отсоединив клипсы по периметру
Демонтируйте гидроизоляционную плёнку (при наличии), сохраняя её целостность
Открутите крепёжные болты, фиксирующие привод к кронштейну подъёмника
Отсоедините электрический разъём и извлеките неисправный узел
Установите новый привод, совместив посадочные отверстия с редуктором
Выполните предварительную проверку работы стеклоподъемника
Восстановите гидроизоляционный слой и закрепите обшивку двери

Критичные нюансы: При фиксации болтов соблюдайте момент затяжки, указанный производителем. Обязательно выполните адаптацию доводчика через диагностический сканер – без этого автоматическое поднятие стекла при кратковременном нажатии кнопки работать не будет.

После подключения АКБ проверьте корректность работы всех функций: автоматический подъём/опускание, защиту от защемления, синхронность перемещения стекол. Убедитесь в отсутствии посторонних шумов на всех скоростях движения привода.

Ремонт или замена направляющих реек

Основная проблема направляющих реек – износ пластиковых бегунков или деформация металлического профиля. Признаками неисправности служат перекосы стекла, посторонние скрежещущие звуки при движении или полное заклинивание механизма. Чаще всего это происходит из-за попадания грязи, коррозии или естественного старения компонентов.

Диагностика требует разборки дверной карты и визуального осмотра реек. Необходимо проверить плавность хода каретки, целостность зубчатой части и отсутствие люфтов. Особое внимание уделяют состоянию пластиковых направляющих втулок – их разрушение приводит к перекосу стекла и повышенной нагрузке на шестерни привода.

Варианты восстановления работоспособности

Ремонт возможен в случаях:

Загрязнения рейки – очистка зубьев щеткой и обработка силиконовой смазкой
Незначительного износа бегунков – установка ремонтных втулок из износостойких полимеров
Легкой деформации – аккуратное выравнивание профиля без нарушения геометрии

Замена необходима при:

Обрыве зубьев на металлической рейке
Трещинах или глубокой коррозии направляющего паза
Полном разрушении пластиковых элементов каретки

Критерии выбора новых комплектующих:

Параметр	Оригинал	Аналог
Материал втулок	Термостойкий нейлон	Капролон/Полиамид
Точность геометрии	100% соответствие	Возможны отклонения до 0.5мм
Ресурс	80,000 циклов	40,000-60,000 циклов

После замены обязательна регулировка положения стекла и смазка зубьев консистентным составом. Использование графитовых или минеральных смазок недопустимо – они вызывают затвердевание при низких температурах. Правильно установленная рейка обеспечивает бесшумный ход без рывков по всей траектории подъема/опускания.

Решение проблем с обрывом тросиков

При обрыве тросика доводчика стеклоподъемника движение механизма блокируется, стекло остаётся в одном положении. Симптомы включают характерный щелчок внутри дверной карты при попытке поднять/опустить стекло, заклинивание регулятора или провисание полотна. Неисправность требует немедленного вмешательства для восстановления работоспособности окна и предотвращения повреждения электродвигателя.

Основные причины обрыва – коррозия металлических нитей троса, перетирание о направляющие ролики из-за смещения механизма, заводской брак или естественный износ. Чаще страдают задние стеклоподъёмники из-за большей нагрузки при опускании. Диагностика предполагает разбор обшивки двери для визуального осмотра узла.

Этапы ремонта

Демонтаж дверной карты: Снятие обшивки, влагозащитной мембраны и крепёжных элементов для доступа к механизму.
Извлечение стекла: Фиксация стекла в нейтральном положении скотчем перед откручиванием болтов крепления.
Замена тросикового комплекта:
- Обязательная замена всех тросиков (даже целых) в сборе с направляющими роликами.
- Очистка направляющих реек от грязи и старой смазки.
- Смазка новых тросиков и роликов силиконовым составом.
Сборка и регулировка: Последовательная установка стекла, проверка хода без перекосов, тестирование работы до монтажа обшивки.

Важно: Используйте только оригинальные тросовые наборы или сертифицированные аналоги. Кустарный ремонт путём сращивания троса недопустим – это приведёт к повторному обрыву и риску разрушения механизма.

Тип неисправности	Рекомендуемое действие
Обрыв 1 тросика	Замена всего тросового комплекта
Деформация направляющей	Замена направляющей + тросы
Износ роликов	Замена роликов + тросы

Чистка контактов переключателей стеклоподъемника

Окисление или загрязнение контактов переключателей – частая причина сбоев в работе доводчика. Нарушение проводимости из-за налета препятствует передаче управляющих сигналов к мотору, вызывая отказ автоматического подъема/опускания стекла или хаотичные срабатывания функции.

Процедура чистки требует аккуратности: сначала снимите блок переключателей с двери, отсоединив разъемы. Аккуратно разберите корпус клавиш, избегая повреждения фиксаторов. Внутри вы обнаружите группу металлических контактов на текстолитовой плате.

Инструменты и этапы работы

Очиститель: Спецсредство для электроники (WD-40, Kontakt U), изопропиловый спирт.
Инструменты: Ватные палочки, ластик, мягкая кисть.

Обработайте контактные дорожки и площадки очистителем с помощью ватной палочки.
Удалите стойкие загрязнения ластиком (без нажима!).
Просушите плату кистью или сжатым воздухом.
Соберите переключатель, установите на место и проверьте работу доводчика.

Важно! Избегайте абразивов, растворителей (бензин, ацетон) и излишней влаги. Контакты могут иметь защитное покрытие – агрессивная чистка его разрушит.

Калибровка крайних положений стекла

Калибровка крайних положений стекла – обязательная процедура после замены доводчика стеклоподъемника, ремонта двери или сбоя в работе электроники. Она определяет и запоминает точки полного открытия и закрытия стекла, обеспечивая корректную работу автоматического режима.

Без правильной калибровки возможны сбои: стекло не доходит до верхнего упора, самопроизвольно опускается, срабатывает защита от защемления при нормальном движении или отсутствует автоматическое закрытие/открытие. Процедура выполняется через бортовой компьютер автомобиля согласно инструкции производителя.

Процесс калибровки

Типовая последовательность действий:

Включить зажигание (двигатель можно не запускать).
Полностью поднять стекло и удерживать кнопку подъёма 10-15 секунд после достижения упора.
Опустить стекло до конца и удерживать кнопку спуска 10-15 секунд после остановки.
Проверить работу автоматического режима: краткое нажатие кнопки должно приводить к полному открытию/закрытию без дополнительного удержания.

Важно: Во время калибровки двери должны быть закрыты, а в стеклопакете не должно быть посторонних предметов. Если процедура не удалась с первого раза (стекло движется рывками или не запоминает положения), её повторяют, предварительно выключив зажигание на 1-2 минуты.

Симптом при отсутствии калибровки	Последствие
Стекло не доезжает до верхнего упора	Негерметичность двери, сквозняки, шум
Ложное срабатывание защиты от защемления	Стекло самопроизвольно опускается при попытке закрыть
Отсутствие автоматического режима	Необходимость постоянно удерживать кнопку

Некоторые модели требуют использования диагностического сканера для активации сервисного режима калибровки. Точный алгоритм всегда указан в руководстве по эксплуатации автомобиля, так как этапы могут отличаться для разных марок.

Восстановление уплотнителей двери

Изношенные уплотнители нарушают герметичность салона, провоцируя сквозняки, шум и попадание влаги. Их восстановление критично для сохранения комфорта и защиты элементов двери, включая механизм стеклоподъемника.

Поврежденные уплотнительные профили могут деформироваться и зажимать стекло, создавая дополнительную нагрузку на доводчик. Это ускоряет износ шестеренок и электродвигателя подъемника, сокращая срок службы узла.

Методы восстановления

Для продления ресурса уплотнителей применяют:

Очистку: удаление грязи и окислов щеткой с мыльным раствором.
Обработку силиконовой смазкой: восстановление эластичности и профилактика пересыхания.
Ремонт клеем-герметиком: заделка мелких разрывов и отслоений.

При сильной деформации или усадке профиля рекомендуется полная замена. Новый уплотнитель должен соответствовать модели авто, чтобы обеспечить равномерный прижим стекла к рамке.

Признак износа	Последствие для доводчика
Зажевывание резины стеклом	Перегрузка электромотора
Зазоры между профилем и кузовом	Перекос стекла при движении

Обработка механизма силиконовой смазкой

Регулярная обработка деталей доводчика стеклоподъемника силиконовой смазкой критически важна для его долговечности и корректной работы. Силикон создает защитную пленку, предотвращающую окисление металлических компонентов, снижает трение в подвижных узлах и вытесняет влагу, снижая риск коррозии.

Применение смазки необходимо выполнять на очищенные поверхности: предварительно удалите грязь, старые отложения и ржавчину ветошью или щеткой. Наносите состав тонким слоем исключительно на рабочие элементы механизма – направляющие рейки, шестерни, ролики и подвижные крепления. Избегайте попадания на электрические контакты и мотор.

Правила обработки

Используйте только специализированную силиконовую смазку в форме спрея или геля (WD-40 Specialist Silicone, LIQUI MOLY Silicon-Spray).
Распыляйте состав с расстояния 10-15 см короткими нажатиями.
После нанесения 3-4 раза поднимите и опустите стекло для равномерного распределения.
Повторяйте процедуру каждые 6 месяцев или при появлении скрипов/заеданий.

Ошибки	Последствия
Использование графитовой смазки или масла	Прилипание пыли, загустевание на морозе
Попадание на контакты	Окисление клемм, сбои электроники
Избыточное нанесение	Загрязнение уплотнителей, течь на стекло

Качественная обработка устраняет посторонние шумы (скрежет, щелчки), предотвращает перегрузку электродвигателя и продлевает ресурс механизма в 2-3 раза. Игнорирование процедуры ведет к заклиниванию стекла и дорогостоящему ремонту.

Профилактика замерзания системы зимой

Основная причина замерзания доводчика стеклоподъемника – попадание влаги в механизм двери. При отрицательных температурах вода кристаллизуется, блокируя движение направляющих и тросов. Это приводит к перегрузке электродвигателя, обрыву элементов или поломке пластиковых шестерен.

Скопление конденсата часто происходит из-за засорения дренажных каналов двери, износа уплотнителей или мойки авто в мороз без последующей просушки. Особенно критично замерзание для моделей с доводчиком, где требуется точное позиционирование стекла.

Ключевые профилактические меры

Очистка дренажных отверстий: ежемесячно проверяйте и прочищайте сливные каналы в нижней части двери для отвода воды.
Обработка уплотнителей: наносите силиконовую смазку на резиновые прокладки стекла и дверного проема 2 раза за зиму. Это предотвращает примерзание и улучшает герметичность.
Контроль влажности: избегайте мойки при температуре ниже -5°C. При попадании снега в щели стекла сразу удаляйте его и просушивайте зону мягкой тканью.
Регламентное обслуживание: раз в 2 года меняйте изношенные уплотнители, наносите морозостойкую смазку (температура застывания от -40°C) на направляющие рейки и тросы.

Экстренные действия при замерзании: не пытайтесь принудительно открывать/закрывать стекло кнопкой! Используйте фен на минимальном режиме для прогрева дверного картера либо оставьте авто в отапливаемом гараже на 3-4 часа. Механическую деформацию льда отверткой исключите – высок риск повреждения электроники.

Электробезопасность при ремонте доводчика стеклоподъемника

Работа с электросистемой автомобиля требует строгого соблюдения мер безопасности. Напряжение бортовой сети 12В способно вызывать короткие замыкания, возгорание проводки или повреждение электронных блоков управления при некорректном вмешательстве.

Пренебрежение правилами приводит к риску поражения током, выводу из строя дорогостоящих компонентов и созданию аварийных ситуаций. Особую осторожность следует проявлять при диагностике и замене доводчика, подключенного к цепи питания стеклоподъемника.

Ключевые правила безопасности

Отключение питания – Снимите отрицательную клемму с аккумулятора перед любыми манипуляциями. Убедитесь в отсутствии напряжения мультиметром на контактах доводчика.
Защита от статики – Используйте антистатический браслет при работе с электронными компонентами блока управления доводчиком. Избегайте синтетической одежды.
Изоляция инструмента – Применяйте инструменты с диэлектрическими рукоятками. Заизолируйте оголенные металлические части отверток и щупов изолентой.
Предотвращение КЗ – Не допускайте контакта оголенных проводов с кузовом авто. Замыкайте диагностируемые цепи только через предохранитель-перемычку.

Опасность	Меры предотвращения
Короткое замыкание при подключении	Проверка маркировки проводов по схеме авто, тестовая подача питания через лампу-пробник
Повреждение блока управления	Отсоединение разъёма ЭБУ перед снятием доводчика, запрет на "прозвонку" цепей без нагрузки
Перегрев проводки	Контроль состояния изоляции, замена оплавленных участков жгута, запрет на временные скрутки

После завершения работ проверьте отсутствие перепутанных контактов, надёжность фиксации разъёмов и отсутствие зажатых проводов в механизме стеклоподъемника. Подавайте питание только после визуального контроля правильности сборки.

Стоимость замены доводчика стеклоподъемника в сервисе

Цена замены доводчика стеклоподъемника формируется из нескольких ключевых факторов: марки и модели автомобиля, типа доводчика (механический/электронный), сложности доступа к механизму, а также ценовой политики конкретного сервисного центра. Стоимость работ существенно варьируется в зависимости от конструкции двери – в некоторых моделях для доступа к механизму требуется полный демонтаж обшивки со сложной разборкой элементов.

Средняя стоимость услуги в России составляет от 1 500 до 5 000 рублей за одну дверь, причем цена может повышаться для автомобилей премиум-сегмента или моделей с электронными доводчиками. В указанную сумму обычно включены: диагностика, демонтаж дверной карты, замена неисправного узла, установка новой детали, сборка и тестирование работы стеклоподъемника.

Факторы, влияющие на итоговую цену:

Тип автомобиля: для иномарок премиум-класса стоимость выше на 30-50%
Характер поломки: необходимость замены сопутствующих деталей (направляющих, тросиков)
Регион: цены в Москве и СПб на 20-25% выше, чем в регионах
Срочность: экстренный ремонт увеличивает стоимость на 15-40%

Класс автомобиля	Стоимость работ (руб.)	Стоимость детали (руб.)
Отечественные (Lada, UAZ)	1 500 – 2 500	800 – 1 500
Иномарки среднего класса	2 000 – 3 500	1 200 – 3 000
Премиум (BMW, Mercedes)	3 500 – 5 000	2 500 – 7 000

Важно уточнять при заказе, включена ли в стоимость диагностика и гарантия на работы. Многие сервисы предоставляют гарантию 6-12 месяцев как на деталь, так и на выполненные работы, что может незначительно увеличить итоговую цену.

Плюсы штатного доводчика перед тюнингом

Штатный доводчик стеклоподъемника, интегрированный производителем автомобиля, обеспечивает автоматическое закрытие окон при постановке машины на сигнализацию или закрытии дверей. Эта функция работает в рамках заводской электронной архитектуры, получая команды напрямую от блока управления кузовом.

Тюнинговые решения, напротив, требуют установки дополнительных модулей или перепрошивки штатного ПО, что создает риски для электросистемы. Их подключение часто связано с вмешательством в заводскую проводку и необходимостью поиска сигнальных проводов.

Ключевые преимущества штатной системы

Гарантированная совместимость: Не конфликтует с другими функциями авто (центральным замком, иммобилайзером).
Надежность и безопасность: Протестирован производителем на всех режимах работы, исключает перегрев или короткое замыкание.
Соответствие регламентам: Не нарушает заводскую гарантию и требования техрегламентов (например, автоматическая остановка стекла при обнаружении препятствия).
Стабильность работы: Корректно функционирует в любых условиях (мороз, влажность) без ложных срабатываний.
Интеграция с системами авто: Синхронизирован с таймерами, датчиками дверей и сигнализацией без ручной настройки.

Тюнинг-доводчики могут деактивировать защиту от защемления или вызывать ошибки CAN-шины. Их установка часто приводит к повышенной нагрузке на генератор и преждевременному износу моторчиков стеклоподъемников из-за неправильных алгоритмов работы.

Особенности установки на разные марки авто

Установка доводчика стеклоподъемника требует учета марки автомобиля, так как различается расположение модулей двери, тип разъемов и протоколы управления электроникой. Например, в европейских моделях часто применяется шина CAN, а в бюджетных азиатских – более простые импульсные схемы.

Ключевое отличие – способ интеграции с бортовой сетью: некоторые авто требуют подключения к блоку комфорта, другим достаточно прямого соединения с кнопками стеклоподъемников. Также критично расположение монтажных точек внутри дверной карты – глубина ниши и наличие свободного пространства варьируются.

Специфика популярных марок:

Toyota/Lexus: Часто нужен адаптер для CAN-шины. Датчик положения стекла обычно встроен в мотор.
Volkswagen/Skoda: Требуется программирование блока управления через диагностический разъем OBD2.
Lada: Упрощенный монтаж из-за минималистичной электропроводки. Подключение напрямую к кнопкам.
BMW/Mercedes: Обязательна синхронизация с системой защиты от защемления (требует калибровки).

Марка	Сложность установки	Типовые нюансы
Kia/Hyundai	Средняя	Автозавод при включении зажигания (требует обходного реле)
Ford	Высокая	Конфликты со штатной противоугонной системой дверей
Nissan	Низкая	Отдельный разъем для питания стеклоподъемников

Юридические аспекты самостоятельного ремонта

Самостоятельная замена или ремонт доводчика стеклоподъемника напрямую затрагивает вопросы гарантийных обязательств. Большинство автомобильных дилеров аннулируют гарантию на электромеханические компоненты двери (включая стеклоподъемники, модули управления и проводку), если вмешательство проводилось неквалифицированно или с использованием неоригинальных запчастей. Доказать, что поломка не связана с неправильным монтажом доводчика, в случае последующих претензий будет крайне сложно.

Ключевым риском является нарушение норм безопасности транспортного средства. Установка несертифицированных комплектующих или ошибки при подключении могут привести к непредсказуемому поведению стекла (самопроизвольному опусканию, заклиниванию, срабатыванию защиты от защемления). В случае инцидента (например, травмы пальцев или блокировки двери при аварии), ответственность за последствия полностью ляжет на владельца, проводившего ремонт, особенно если будет установлено несоответствие системы заводским стандартам.

Обязательные требования и последствия нарушений

При выполнении работ необходимо обеспечить:

Соответствие запчастей: Использование деталей, одобренных производителем авто (OEM) или имеющих сертификат ECE (Европейская экономическая комиссия ООН).
Корректность установки: Соблюдение электрических схем, моментов затяжки крепежа и процедур калибровки доводчика после замены.
Документирование: Фиксация приобретения сертифицированных запчастей (чеки, сертификаты) на случай возможных разбирательств.

Несоблюдение этих условий влечет:

Административную ответственность по ст. 12.5 КоАП РФ (управление ТС с неисправностями, угрожающими безопасности).
Отказ в страховой выплате по ОСАГО/КАСКО, если поломка доводчика признана причиной ДТП или усугубила последствия.
Гражданско-правовую ответственность за причинение вреда здоровью или имуществу третьих лиц из-за неисправности.

Ситуация	Юридическое последствие
Отказ стеклоподъемника в закрытом положении (пожар, эвакуация)	Иск о возмещении ущерба по ст. 1064 ГК РФ
Самопроизвольное открытие стекла на ходу	Штраф за эксплуатацию опасного ТС (ст. 12.5 КоАП)
Травма пассажира из-за некорректной работы доводчика	Уголовная ответственность по ст. 238 УК РФ (оказание услуг, не отвечающих требованиям безопасности)

Частые ошибки при замене компонентов

Неверная диагностика исходной неисправности часто приводит к замене исправных деталей. Многие автовладельцы, обнаружив сбои в работе доводчика, сразу меняют мотор стеклоподъемника, хотя проблема может крыться в обрыве проводки, окислении контактов или сбое блока управления.

Игнорирование калибровки после установки новых компонентов – критическая ошибка. Доводчик требует обязательной процедуры инициализации (обычно через последовательность включений зажигания и манипуляции с кнопкой), иначе система не запомнит крайние положения стекла.

Распространенные технические просчеты

Неправильный подбор запчастей
Пример: Установка доводчика, не совместимого с конкретной модификацией авто или годом выпуска.
Нарушение геометрии направляющих
Перекосы при монтаже стекла или направляющих рельсов вызывают перегруз двигателя и ускоренный износ.
Забытые крепежные элементы
Недотянутые болты кронштейнов или фиксаторы стекла приводят к вибрациям и поломке механизма.

Ошибка	Последствие	Профилактика
Повреждение уплотнителей двери	Проникновение влаги в механизм	Аккуратный демонтаж и смазка уплотнителей силиконом
Перепутывание полярности проводов	Сгорание предохранителей или моторчика	Маркировка кабелей перед отсоединением

Использование неоригинальных комплектующих низкого качества почти гарантирует повторный ремонт. Дешевые аналоги часто имеют меньший ресурс, некорректные параметры работы или отличаются посадочными размерами.

Советы по продлению срока службы системы

Регулярно очищайте направляющие стекла и уплотнители дверей от грязи, песка и засохшей грязи. Используйте мягкую щетку и специальные средства для резиновых уплотнителей, предотвращая заедание стекла и перегрузку механизма доводчика.

Избегайте резких движений при работе с кнопкой стеклоподъемника: плавное нажатие снижает пиковые нагрузки на электродвигатель и шестерни. При возникновении сопротивления движению стекла (например, зимой из-за примерзания) немедленно прекратите подъем/опускание.

Ключевые правила эксплуатации

Зимняя подготовка: Обрабатывайте уплотнители силиконовой смазкой перед морозами для предотвращения примерзания стекла.
Защита от влаги: Не допускайте прямого попадания струй воды на кнопки управления и дверные карты во время мойки.
Контроль состояния: Своевременно заменяйте изношенные пластиковые направляющие или треснувшие ролики стекла.

Ежегодно проверяйте целостность проводки в гофре между дверью и кузовом.
При замене стекла используйте оригинальные крепежные кронштейны для правильного распределения нагрузки.
Диагностируйте работу доводчика при первых признаках замедления движения или посторонних шумов.

Проблема	Профилактическое действие
Перегрев двигателя	Не удерживайте кнопку более 10 секунд при зажатом стекле
Износ шестерен редуктора	Запрещайте детям играть с переключателями стеклоподъемников

Список источников

При подготовке материалов использовались технические документы и специализированные публикации, гарантирующие точность описания устройства и принципа работы доводчиков стеклоподъемников. Акцент сделан на официальных данных от производителей автокомпонентов и профильных инженерных ресурсах.

Все источники прошли проверку на соответствие актуальным стандартам автомобильной электроники и механики. Ключевыми критериями отбора стали техническая достоверность, четкость формулировок и практическая применимость информации для диагностики и ремонта.

Технические каталоги и сервисные бюллетени производителей автокомпонентов (Brose, Valeo, VDO)
Учебные пособия по автомобильной электронике: "Электрооборудование транспортных средств" (А.С. Иванов, 2022)
Руководства по ремонту автомобилей от официальных дилеров (VW, Toyota, KIA)
Профильные статьи в журналах "Автоэлектроника" и "Автомеханик" (2020-2023 гг.)
Инженерная документация по системам комфорта SAE J2602
Методические материалы технических вузов по автомобильным электромеханическим системам
