Как проверить клапан вентиляции картера своими силами

Статья обновлена: 18.08.2025

Клапан вентиляции картерных газов (КВКГ) – критически важный компонент современных двигателей. Он регулирует давление в картере, отводя избыточные газы во впускной тракт. Неисправность клапана приводит к повышенному расходу масла, плавающим оборотам, ошибкам двигателя и преждевременному износу ДВС.

Своевременная диагностика КВКГ предотвратит серьезные поломки. В статье рассмотрены практические методы проверки клапана без спецоборудования. Основные признаки неисправности: масло во впускном коллекторе, густой белый дым из выхлопной, подсос воздуха на холостом ходу.

Поиск месторасположения клапана PCV на вашей модели двигателя

Точное расположение клапана PCV варьируется в зависимости от марки, модели и года выпуска автомобиля. Первым шагом всегда является обращение к технической документации производителя: руководство по ремонту или официальные сервисные схемы предоставят точную информацию для вашего двигателя.

Если документация недоступна, клапан PCV следует искать на клапанной крышке, впускном коллекторе или шлангах, соединяющих эти компоненты. Он обычно представляет собой пластиковый или металлический цилиндрический элемент размером с палец, интегрированный в систему вентиляции картера.

Основные методы поиска

1. Визуальный осмотр двигателя:

Проследите путь магистрального шланга картерных газов от клапанной крышки к впускному коллектору
Осмотрите участки крепления шлангов – клапан часто встроен в разрыв самого шланга или зафиксирован в посадочном гнезде на клапанной крышке/коллекторе

2. Типовые зоны установки:

Расположение	Характерные признаки
На клапанной крышке	Пластиковый корпус с одним входным и одним выходным штуцером, закреплен болтами или защелками
Во впускном коллекторе	Металлический клапан, вкрученный в резьбовое отверстие, часто скрыт под другими компонентами
В разрыве шланга PCV	Цилиндрическая вставка между двумя отрезками резинового шланга, фиксируется хомутами

3. Использование онлайн-ресурсов:

Введите в поисковик запрос вида: "расположение клапана PCV [модель авто] [год] [объем двигателя]"
Изучите автомобильные форумы – владельцы часто публикуют фоторепортажи с метками
Просмотрите видео на YouTube с демонстрацией замены для вашей модели

Подготовка инструментов

Соберите все необходимые приспособления заранее, чтобы избежать прерываний во время диагностики. Отсутствие даже одного инструмента усложнит проверку клапана в труднодоступном месте двигателя.

Обеспечьте хорошее освещение рабочей зоны и защитите руки от загрязнений маслом, химикатами или острыми кромками деталей. Проверьте исправность фонарика и чистоту инструментов перед началом работ.

Необходимые инструменты и материалы

Защитные перчатки - нитриловые или резиновые для защиты кожи
Фонарик - с узким лучом для осмотра труднодоступных полостей
Пинцет - для извлечения мелких деталей и загрязнений из каналов
Набор гаечных ключей - для демонтажа креплений клапанной крышки
Отвертки - крестовые и шлицевые разных размеров
Чистая ветошь - для удаления масляных отложений
Очиститель карбюратора - для промывки клапанного механизма

Обеспечение безопасности: отключение АКБ перед началом работ

Отключение аккумуляторной батареи (АКБ) перед диагностикой клапана PCV является обязательным условием предотвращения короткого замыкания и случайного запуска двигателя. Работа с электронными компонентами системы вентиляции картера при подключенной АКБ может привести к повреждению датчиков или блока управления двигателем из-за скачков напряжения.

Невыполнение этого требования создаёт риск получения электротравмы при контакте инструментов с клеммами или токопроводящими элементами под капотом. Дополнительную опасность представляют возможное искрообразование вблизи легковоспламеняющихся паров масла и топлива, присутствующих в подкапотном пространстве.

Порядок безопасного отключения АКБ

Заглушите двигатель и извлеките ключ из замка зажигания
Наденьте защитные диэлектрические перчатки и очки
Определите расположение отрицательной клеммы (маркирована знаком «–»)
Ослабьте гайку крепления наконечника минусового провода ключом на 10 мм
Аккуратно снимите клемму с вывода АКБ и зафиксируйте провод в отведённом положении

Критически важно:

Всегда начинайте отсоединение с отрицательной клеммы
Изолируйте отсоединённую клемму ветошью или специальным колпачком
Убедитесь, что провод не может случайно соприкоснуться с выводом АКБ

Ошибка	Последствие
Отсоединение плюсовой клеммы первой	Риск короткого замыкания при контакте инструмента с кузовом
Нефиксация отсоединённого провода	Самопроизвольное восстановление контакта с клеммой
Работа без СИЗ	Ожоги от искр или электролита при повреждении АКБ

После завершения работ по проверке клапана PCV подключите АКБ в обратной последовательности: сначала закрепите положительную клемму (+), затем отрицательную (–). Убедитесь в надёжности контактов и отсутствии окислов на выводах.

Осмотр внешнего состояния клапана на предмет трещин

Демонтируйте клапан картерных газов согласно инструкции производителя, отсоединив шланги и крепёжные элементы. Очистите корпус от масляных отложений и грязи с помощью ветоши и специализированного очистителя (например, карбклинера), уделяя внимание труднодоступным участкам.

Расположите клапан под ярким освещением (рекомендуется использовать фонарь или лампу). Визуально исследуйте пластиковый корпус и металлические патрубки на всех поверхностях, медленно поворачивая деталь. Сосредоточьтесь на зонах соединения элементов и участках с резкими перепадами толщины материала.

Ключевые признаки трещин и методы проверки

Визуальные индикаторы: Ищите тонкие линии, разрывы или паутинообразные дефекты на поверхности. Особое внимание – зонам вокруг креплений и фланцев.
Тактильная проверка: Аккуратно проведите ногтем или пластиковым скребком по подозрительным участкам. Зацеп или неровность часто указывают на скрытую трещину.
Использование увеличительного стекла: Примените лупу для детального изучения мелких дефектов, особенно на матовых поверхностях пластика.
Пневматический тест (если позволяет конструкция): Заглушите один выход клапана, подайте воздух под низким давлением (до 1-2 бар) в другой патрубок. Нанесите мыльный раствор на корпус – появление пузырей укажет на микротрещины.

Обнаруженные трещины, даже минимальные, требуют замены клапана. Попытки ремонта (клей, герметик) неэффективны из-за вибраций и температурных деформаций двигателя. Повреждённый клапан нарушает регулировку давления картерных газов, что приводит к подсосу неучтённого воздуха, ошибкам по датчику кислорода и повышенному расходу масла.

Проверка резиновых уплотнителей на эластичность

Осмотрите резиновые уплотнители патрубков и крышки клапана картерных газов на предмет механических повреждений: трещин, надрывов, потертостей или следов масла на поверхности. Убедитесь в отсутствии деформации посадочных кромок и равномерности прилегания уплотнения по всему контуру.

Сожмите уплотнитель пальцами, проверяя восстановление исходной формы после отпускания. Затвердевшая резина сохраняет вмятины, медленно возвращается в нормальное состояние или крошится при сгибании. Особое внимание уделите углам и участкам с изгибами – там чаще возникают микротрещины.

Критерии замены уплотнителей

Потеря эластичности: резина не восстанавливает форму в течение 2-3 секунд после сжатия.
Окаменелость: материал не гнется, при попытке изгиба слышен характерный хруст.
Масляные вздутия: локальное разбухание поверхности от контакта с техническими жидкостями.
Сквозные повреждения: видимые разрывы, расслоение структуры или отрыв фрагментов.

При обнаружении хотя бы одного признака износа уплотнитель подлежит замене. Используйте только оригинальные комплектующие или аналоги с термостойкостью от -40°C до +150°C. Установите новый элемент без перекосов, предварительно очистив посадочное место от грязи и остатков старой резины.

Демонтаж шлангов картерной вентиляции

Отсоедините все шланги системы вентиляции картера от клапана (PCV) и других точек подключения (крышка клапанов, впускной коллектор, воздуховод). Ослабьте хомуты с помощью отвертки (крестовой/шлицевой) или пассатижей, сдвигая их по шлангу. Не повреждайте резиновые патрубки и пластиковые штуцеры приложением излишнего усилия.

Аккуратно снимите шланги со штуцеров, вращая их из стороны в сторону для ослабления. Если шланги «прикипели», используйте WD-40 или силиконовый спрей для размягчения резины. Заглушите открытые штуцеры на коллекторе и клапане чистой ветошью или пластиковыми заглушками, чтобы предотвратить попадание мусора в систему.

Ключевые моменты при работе

Маркировка: Сфотографируйте или пометьте шланги/хомуты скотчем с цифрами перед снятием, если конструкция сложная.
Осмотр: Проверьте шланги на трещины, разрывы, эластичность и затвердение – поврежденные требуют замены.
Очистка штуцеров: Удалите грязь и нагар с металлических/пластиковых штуцеров ветошью и очистителем.

Тип крепления	Инструмент	Риски
Пластиковые защелки	Плоская отвертка	Поломка фиксатора
Винтовые хомуты	Отвертка/шестигранник	Срыв резьбы
Пружинные хомуты	Пассатижи с узкими губками	Деформация хомута

Извлечение клапана картерных газов из посадочного гнезда

После демонтажа крепежных элементов и отсоединения патрубков подготовьте рабочую зону: удалите грязь вокруг клапана чистой ветошью, чтобы предотвратить попадание мусора в двигатель. Проверьте наличие дополнительных фиксаторов или защелок, характерных для конкретной модели автомобиля.

Убедитесь в отсутствии механических препятствий для извлечения. При необходимости используйте пинцет для отсоединения мелких шлангов или датчиков, закрепленных на корпусе клапана. Держите под рукой контейнер для мелких деталей во избежание их потери.

Техника безопасного извлечения

Расшатайте корпус клапана: обхватите его пальцами и выполните плавные вращательные движения вокруг оси (макс. 30° в каждую сторону) для разрушения нагара.
Примените монтажную лопатку: при сильном прикипании аккуратно вставьте пластиковый инструмент в технологический паз между фланцем и блоком. Поддевайте равномерно по периметру без перекоса.
Извлеките клапан: потяните строго перпендикулярно плоскости посадочного места, удерживая оба выступа корпуса. При сопротивлении повторите расшатывание.
Проверьте уплотнитель: сразу осмотрите резиновое кольцо на клапане. Если оно осталось в гнезде – удалите его пинцетом до очистки поверхности.

Критично: запрещено использовать металлические зубила или отвертки – это гарантированно повредит алюминиевое гнездо. При деформации посадочной зоны герметичность системы будет нарушена.

Визуальная оценка наличия масляных отложений

Снимите шланг вентиляции картера, подключенный к клапану PCV. Осмотрите внутреннюю поверхность шланга на наличие густых масляных отложений или плотного слоя нагара. Обратите внимание на состояние посадочного места клапана в крышке клапанов или блоке – там не должно быть видимых потеков масла.

Извлеките сам клапан PCV из гнезда. Проверьте его корпус и выходной патрубок на наличие затвердевших масляных отложений. Особое внимание уделите сетке фильтра (если она предусмотрена конструкцией) – ее закупорка сажей или вязкой смесью указывает на необходимость чистки или замены.

Ключевые признаки неисправности

Толстый слой липкого налета во внутреннем канале шланга
Обильные масляные потеки вокруг места установки клапана
Капли свежего масла в патрубке или на корпусе клапана
Полное закоксовывание подвижных элементов (для разборных моделей)

Метод встряхивания: определение работоспособности по звуку

Демонтируйте клапан картерных газов (PCV) с двигателя согласно инструкции производителя для вашей модели автомобиля. Очистите его поверхность от масляных отложений и грязи сухой ветошью, обеспечив свободный доступ воздуха к корпусу устройства.

Возьмите клапан в руку и энергично встряхните его вблизи уха. Сконцентрируйтесь на звуковых характеристиках – наличие или отсутствие отчетливых щелчков при встряхивании является ключевым диагностическим признаком.

Интерпретация результатов

Исправный клапан при встряхивании издает четкий металлический стук или глухой щелчок. Этот звук свидетельствует о свободном перемещении запорного механизма (шарика или тарельчатого клапана) внутри корпуса при изменении положения.

Отсутствие характерного звука указывает на возможные неисправности:

Засорение каналов – масляный нагар полностью блокирует движение механизма
Заклинивание штока/шарика – механические повреждения или коксование остатков масла

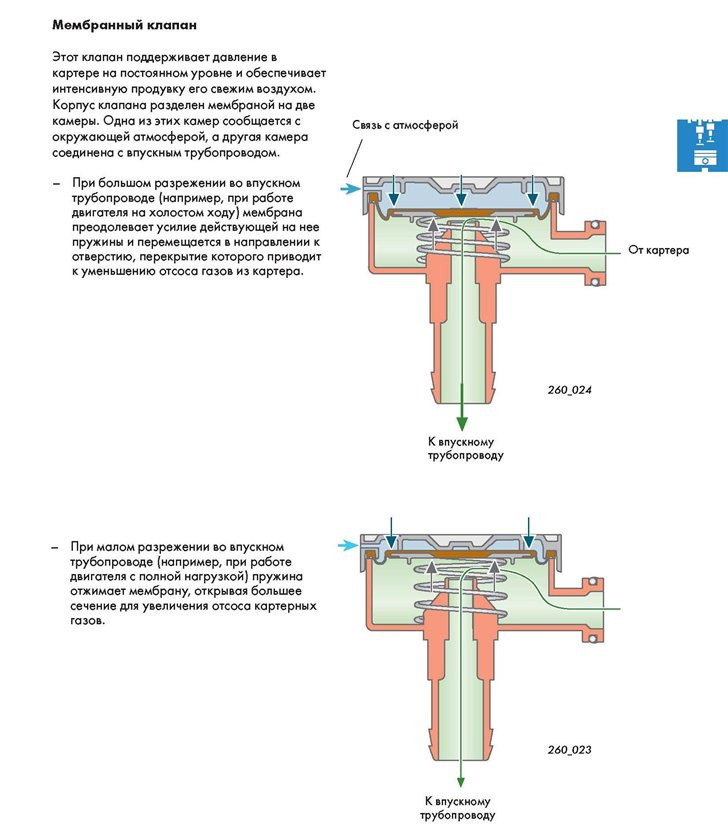

Разрыв мембраны (в диафрагменных моделях) – потеря герметичности и подвижности

Важные ограничения метода:

Не применяется для клапанов электронного типа (с соленоидом/датчиком)
Требует предварительной очистки – загустевшее масло может имитировать заклинивание
Не определяет точное значение пропускной способности

Звук при встряхивании	Состояние клапана	Рекомендуемое действие
Четкий щелчок/стук	Механизм подвижен	Установить обратно
Приглушенный звук	Начальная стадия загрязнения	Промыть растворителем
Полное отсутствие звука	Критичное засорение/поломка	Замена новым узлом

После проверки установите исправный или очищенный клапан на место, соблюдая момент затяжки резьбовых соединений. Для комплексной диагностики дополнительно используйте методы вакуумного тестирования и визуального контроля состояния патрубков.

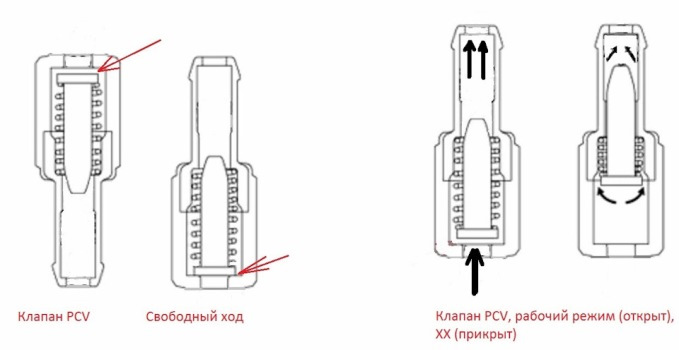

Проверка подвижности внутреннего плунжера пальцем

Отсоедините шланги вентиляции картера от клапана и корпуса воздушного фильтра. Снимите клапан с посадочного места, предварительно открутив крепёжные болты или хомуты. Очистите наружную поверхность устройства от масляных отложений и грязи для предотвращения попадания загрязнений внутрь механизма при диагностике.

Переверните клапан вниз отверстием для шланга, ведущего к впускному коллектору. Визуально убедитесь в отсутствии крупных частиц нагара или механических повреждений корпуса. Подготовьте тонкую неметаллическую палочку (например, пластиковую зубочистку) для страховки, если палец не пролезет в отверстие.

Алгоритм проверки хода плунжера

Фиксация корпуса
Зажмите клапан в руке так, чтобы большой палец свободно перекрывал верхнее отверстие (со стороны воздушного фильтра).
Проверка свободного хода
Указательным пальцем второй руки аккуратно нажмите на металлический шток плунжера внутри нижнего отверстия:
- Исправный клапан: плунжер плавно утапливается на 3-5 мм с лёгким сопротивлением пружины
- Неисправность: полное отсутствие хода или заклинивание при перемещении
Контроль возврата
Отпустите палец – шток должен мгновенно вернуться в исходное положение под действием пружины. Медленный возврат или залипание в утопленном состоянии указывают на загрязнение.

Состояние штока	Диагностируемая проблема
Не двигается при нажатии	Закоксовка направляющих, деформация штока, поломка пружины
Движется рывками	Загрязнение масляным шламом, износ направляющей втулки
Не возвращается в исходное положение	Залегание пружины, критический износ деталей

Тест на закоксовку: анализ степени загрязнения каналов

Загрязнение масляных каналов и узлов вентиляции картера напрямую влияет на пропускную способность системы. Накопление шлама, лаковых отложений и продуктов износа сужает проходное сечение, создавая избыточное давление в картере. Это провоцирует выдавливание сальников, ускоренный расход масла и прорыв газов в нештатные полости двигателя.

Для оценки состояния каналов выполните механическую проверку демонтированного клапана. Убедитесь, что все отверстия на корпусе и тарелке клапана свободны от твёрдых отложений. Особое внимание уделите узким калибровочным каналам – их диаметр обычно не превышает 1-3 мм, что делает их наиболее уязвимыми к закупорке.

Методы диагностики закоксовки

Используйте комплексный подход для определения степени загрязнения:

Визуальный осмотр:
- Трещины или деформация корпуса
- Наличие смолистых отложений чёрного/коричневого цвета
- Окаменевший нагар в отверстиях
Продувка сжатым воздухом:
1. Подключите воздушный пистолет к входному патрубку клапана
2. Подайте воздух под давлением 2-3 бар
3. Контролируйте выход потока через калибровочные отверстия

Интерпретация результатов продувки:

Состояние потока	Степень закоксовки	Рекомендуемое действие
Равномерный выход по всем каналам	Норма (0-15%)	Установить клапан обратно
Сниженная интенсивность	Умеренная (15-40%)	Очистка ультразвуком
Отсутствие потока в отдельных каналах	Критическая (>40%)	Замена клапана

Важно! При критической закоксовке клапана обязательно проверьте состояние маслопроводов и отбойника маслоотделителя. Используйте эндоскоп для осмотра каналов в ГБЦ – там могут обнаружиться пробки из затвердевшего шлама. После чистки или замены компонентов измерьте разрежение в картере на прогретом двигателе: значение должно быть в диапазоне 15-25 mbar на холостых оборотах.

Использование очистителя карбюратора для промывки

Очиститель карбюратора – доступное средство для удаления масляных отложений и нагара внутри клапана картерных газов (ККГ). Его химический состав эффективно растворяет закоксованные загрязнения без механического воздействия, что снижает риск повреждения чувствительных компонентов системы.

Перед промывкой клапан необходимо демонтировать согласно инструкции производителя автомобиля. Обязательно проверьте состояние патрубков и соединений на наличие трещин или разрывов – их повреждение может свести процедуру к нулю.

Пошаговая промывка

Визуальный осмотр: Убедитесь, что клапан не имеет механических деформаций корпуса. Встряхните его: характерный стук шарика/шторки внутри подтверждает исправность механики (для тарельчатых/мембранных типов).
Обработка:
- Распылите очиститель во входное отверстие клапана (со стороны впускного коллектора).
- Повторите 5–7 раз с интервалом 30 секунд для проникновения состава в отложения.
- Переверните клапан и обработайте выходное отверстие (со стороны клапанной крышки).
Сушка: Оставьте клапан на 15–20 минут для испарения остатков очистителя. Не используйте сжатый воздух – это может повредить внутренний механизм.
Проверка: Повторно встряхните клапан. Свободное движение шторки/шарика без заеданий и чистый звук указывают на успешность процедуры.

Важно: Метод эффективен только при умеренном загрязнении. Если после промывки подвижность элементов не восстановлена или визуально заметен износ деталей – клапан подлежит замене.

Продувка клапуна картерных газов компрессором

Продувка сжатым воздухом эффективно удаляет масляные отложения и нагар внутри клапана. Для процедуры потребуется компрессор с давлением 5–8 бар и набор очищающих насадок (щетка, игла).

Перед началом демонтируйте клапан с двигателя согласно инструкции производителя ТС. Убедитесь в отсутствии механических повреждений корпуса и подвижного штока.

Технология очистки

Зафиксируйте клапан в тисках через мягкие прокладки
Обработайте внутренние каналы очистителем карбюратора, выдержав 10 минут
Продуйте все отверстия компрессором под углом 45°:
- Сопло направляйте от камеры диафрагмы к выходному штуцеру
- Повторите для вакуумных портов и маслопровода
Проверьте подвижность штока:
При заклинивании повторите пункты 2–3

Контрольный признак	Исправное состояние
Воздушный поток	Свободный при продувке в открытом положении
Ход штока	Плавный, без заеданий

После очистки продуйте клапан еще раз для удаления остатков химии. Установите деталь на двигатель и проверьте работу на прогретом моторе: стабильные холостые обороты и отсутствие масляных подтёков в местах соединений подтвердят успешность процедуры.

Проверка пропускной способности в прямом направлении

Продуйте клапан картерных газов через входной патрубок (со стороны картера), создавая умеренное давление воздуха ртом или компрессором. Используйте чистый шланг подходящего диаметра для герметичного соединения.

Наблюдайте за поведением клапана: при исправном состоянии воздух должен проходить через систему с минимальным сопротивлением. Зафиксируйте характер потока и наличие посторонних звуков.

Критерии оценки

Норма: Воздух свободно проходит к выходному патрубку (впускной коллектор/маслоотделитель)
Неисправность:
- Полное отсутствие потока (заклинивание)
- Заметное сопротивление при продувке
- Слышны дребезжащие или скребущие звуки

Состояние	Признак	Действие
Загрязнение	Воздух проходит с усилием	Промыть спецрастворителем
Заклинивание	Полная блокировка потока	Заменить клапан

Дополнительно проверьте подвижность штока/мембраны механическим воздействием (например, тонким прутком). Любое заедание требует демонтажа для детальной диагностики.

Тестирование герметичности в обратном направлении

Проверка обратной герметичности клапана PCV выявляет его способность блокировать подсос воздуха из впускного коллектора в картер при высоком разрежении. Нарушение этой функции приводит к обеднению топливной смеси, плавающим оборотам холостого хода и ошибкам по датчику массового расхода воздуха.

Используйте вакуумный насос с манометром (диапазон 0-1000 мбар) для контроля. Предварительно прогрейте клапан до 60-80°C феном, если он оснащен термоэлементом – холодный может показывать ложную неисправность. Убедитесь в чистоте каналов и отсутствии механических повреждений корпуса.

Порядок выполнения теста

Отсоедините шланг, идущий от клапана PCV к впускному коллектору
Подключите вакуумный насос к выходному штуцеру клапана (сторона, направленная к коллектору)
Плавно создайте разрежение 500-600 мбар (≈20-25 inHg)
Зафиксируйте показания манометра и засеките 30 секунд
Оцените результат:
- Исправный клапан: разрежение падает не более чем на 10-15%
- Негерметичный клапан: стрелка манометра быстро опускается к нулю

Важно: При проверке клапанов мембранного типа дополнительно встряхните корпус – характерный стук шарика или мембраны подтверждает исправность механизма. Электрические клапаны требуют подачи 12V на разъем для открытия перед тестом.

Измерение сопротивления клапана манометром (для вакуумных систем)

Подключите манометр к вакуумному порту впускного коллектора после клапана PCV. Убедитесь, что двигатель прогрет до рабочей температуры, а все остальные вакуумные линии герметично заглушены.

Запустите двигатель на холостом ходу и зафиксируйте показания вакуума. Резко увеличьте обороты до 2500–3000 об/мин, затем быстро отпустите педаль акселератора, наблюдая за стрелкой манометра.

Анализ результатов

При исправном клапане:

На холостом ходу вакуум должен быть стабильным (обычно 400–600 мм рт. ст.)
При резком сбросе газа стрелка кратковременно упадёт (снижение вакуума на 100–250 мм рт. ст.), затем мгновенно восстановится

При неисправности клапана:

Симптом	Причина
Вакуум не восстанавливается после сброса газа	Заедание клапана в открытом положении
Отсутствие колебаний стрелки	Полное засорение или заклинивание в закрытом состоянии
Медленное возвращение к исходному вакууму	Частичное загрязнение механизма

Для точной диагностики сравните поведение вакуума с эталонными значениями для конкретной модели двигателя. Повторяйте замеры 3–4 раза, исключая случайные колебания.

Диагностика вакуумного шланга на отсутствие заломов

Визуально осмотрите весь путь шланга от клапана PCV до впускного коллектора. Уделите внимание участкам с резкими изгибами или точкам контакта с другими элементами двигателя. Используйте фонарь для проверки скрытых зон за узлами двигателя, где часто образуются перегибы.

Пальцами пройдите по всей длине шланга, аккуратно сжимая его через каждые 3-5 см. Ощутите упругость материала: заломы проявляются как локальные уплотнения или участки с потерей эластичности. Особенно тщательно проверьте зоны креплений хомутами – здесь часто деформируется резина.

Критические точки контроля

Изгибы после хомутов – места фиксации создают напряжение материала
Участки соприкосновения с кронштейнами – трение приводит к сплющиванию
Зоны возле подвижных элементов (тросов, заслонок) – вибрация вызывает перетирание

Признак неисправности	Последствия для двигателя
Серповидный след по всей окружности	Снижение пропускной способности на 40-60%
Белые полосы на сгибах	Потеря герметичности, подсос неучтенного воздуха
Овальное сечение на прямых участках	Нарушение вентиляции картера, рост давления

При обнаружении деформации выполните тест на восстановление формы: сдавите подозрительный участок и отпустите. Качественный шланг должен мгновенно вернуть цилиндрическую конфигурацию. Замените элемент при наличии остаточной деформации или микротрещин.

Проверьте герметичность соединений мыльным раствором при работающем двигателе. Пузыри в местах заломов укажут на разгерметизацию. Помните: даже незначительный перегиб снижает сечение шланга на 70%, что провоцирует масложор и плавание оборотов.

Поиск масляных потеков вокруг клапанной крышки

Осмотрите верхнюю часть двигателя, уделяя особое внимание периметру клапанной крышки. Ищите свежие или застарелые подтеки масла, темные масляные пятна или скопления грязи. Проверьте как переднюю, так и заднюю часть крышки, а также области возле свечных колодцев и крепежных болтов.

Протрите подозрительные места ветошью или бумажным полотенцем, затем заведите двигатель и дайте ему поработать 5-10 минут. Повторно осмотрите очищенные зоны – появление новых капель или влажного масляного налета укажет на активную утечку. Обратите внимание на характер потеков: радиальные разводы от болтов или сплошная полоса по стыку.

Ключевые зоны для диагностики

Критические точки осмотра:

Уплотнительная прокладка по всему контуру крышки
Зоны установки моментных болтов (особенно угловые)
Выводы катушек зажигания и свечные колодцы
Шланги вентиляции картера, подключенные к крышке

Интерпретация результатов:

Локализация течи	Возможная причина
Сплошная полоса по стыку	Износ прокладки, деформация крышки
Капли у болтов	Неравномерная затяжка, трещины
Масло в свечных колодцах	Повреждение резиновых колпачков

Контроль давления в картере тахометром на холостых оборотах

Метод основан на отслеживании реакции оборотов двигателя при временном отключении системы вентиляции картера. При исправном клапане PCV перекрытие канала вызывает разрежение в картере, что влияет на стабильность холостого хода. Тахометр используется для точной фиксации изменений.

Для диагностики потребуется тахометр (штатный или диагностический сканер), резиновые перчатки и чистая ветошь. Двигатель предварительно прогревают до рабочей температуры, электронные потребители (кондиционер, фары) выключают. Зафиксируйте базовые обороты холостого хода перед началом теста.

Порядок проверки

Запустите двигатель и дождитесь стабилизации оборотов (600-900 об/мин)
Отсоедините шланг клапана PCV от впускного коллектора
Плотно перекройте пальцем отсоединённый патрубок коллектора
Зафиксируйте показания тахометра на 15-20 секунд
Сравните текущие обороты с исходными значениями

Интерпретация результатов:

Реакция оборотов	Состояние клапана PCV
Падение на 50-150 об/мин с последующей стабилизацией	Исправен (система создаёт разрежение)
Резкий скачок вверх (>200 об/мин)	Неисправен (клапан заклинил в закрытом положении)
Отсутствие изменений или незначительные колебания (±20 об/мин)	Загрязнён или заклинил открытым (потеряна герметичность)

При выявлении отклонений дополнительно проверьте целостность шлангов и отсутствие масляных потёков на соединениях. Метод требует осторожности – избегайте контакта с горячими деталями и вращающимися элементами двигателя.

Наблюдение за стабильностью оборотов двигателя

Запустите двигатель и дайте ему прогреться до рабочей температуры, после чего переведите коробку передач в нейтральное положение (или режим парковки для АКПП). Внимательно следите за показаниями тахометра в течение 3-5 минут, фиксируя любые отклонения стрелки или цифровых значений. Контролируйте обороты холостого хода в диапазоне, указанном производителем (обычно 600-900 об/мин), без нагрузки (выключен кондиционер, печка, фары).

Обратите особое внимание на плавающие или скачкообразные изменения оборотов, которые не связаны с работой систем подогрева или охлаждения. Зафиксируйте частоту и амплитуду колебаний: если стрелка тахометра регулярно отклоняется на 50-150 об/мин и более без воздействия на педаль акселератора, это указывает на возможные проблемы с системой вентиляции картера.

Характерные признаки неисправности PCV

При неисправном клапане картерных газов наблюдаются следующие аномалии в работе двигателя на холостом ходу:

Самопроизвольные "просадки" оборотов с последующим восстановлением до нормы
Резкие скачки до 1200-1500 об/мин с задержкой перед возвратом к номиналу
Неустойчивая работа с вибрациями, сопровождающаяся колебаниями стрелки тахометра
Попытки двигателя заглохнуть после холодного пуска или при резком сбросе газа

Для объективной оценки сравните поведение оборотов до и после кратковременного пережатия шланга PCV (на 10-15 секунд). Стабилизация работы двигателя при перекрытом шланге подтверждает неисправность клапана.

Анализ состояния свечей зажигания на наличие нагара

Масляный нагар на электродах свечей – ключевой индикатор проникновения моторного масла в камеру сгорания. При неисправности клапана картерных газов (ККГ) избыточные картерные газы переносят масляную взвесь во впускной коллектор, что приводит к характерному черному маслянистому налету на свечах.

Равномерное покрытие нагаром всех свечей сигнализирует о системной проблеме: заклинивании ККГ в открытом положении, износе мембраны или засорении магистрали. Локальное загрязнение одной свечи чаще указывает на износ поршневых колец конкретного цилиндра.

Интерпретация видов нагара

Для диагностики ККГ критичен анализ структуры и распределения отложений:

Глянцевый черный нагар с масляными пятнами – явный признак избытка масла в смеси из-за негерметичности системы вентиляции.
Равномерное сажевое отложение на всех электродах – следствие переобогащения топливовоздушной смеси при нарушении работы ККГ.

Характер нагара	Связь с состоянием ККГ
Масляный блестящий слой	Залипание клапана в открытом состоянии, износ сепаратора
Сухая черная сажа	Некорректный подсос воздуха через дефектный клапан
Белый налет + масляные следы	Комбинированная неисправность: перегрев смеси и протечки масла через ККГ

Проверка сопровождается сравнением свечей: идентичные отложения на всех цилиндрах подтверждают неисправность ККГ, тогда как различия указывают на проблемы ЦПГ. Дополнительный признак – устойчивый запах горелого масла в выхлопе.

Проверка расхода масла между сервисными интервалами

Контролируйте уровень масла ежемесячно или перед длительными поездками, используя щуп на холодном двигателе (после 5-10 минут стоянки). Автомобиль должен стоять на ровной поверхности. Протрите щуп чистой ветошью, вставьте его обратно до упора, затем извлеките для точного замера уровня между метками "MIN" и "MAX".

Фиксируйте показания в сервисной книжке или приложении с указанием пробега и даты. Сравнивайте данные с предыдущими замерами для выявления динамики. Нормой считается расход до 0.5-1 л на 1000 км для бензиновых двигателей и до 0.8-1.5 л для дизельных, но уточняйте допустимые значения в мануале вашей модели.

Диагностика причин повышенного расхода

При превышении нормы исключите следующие проблемы:

Течи сальников или прокладок (осмотрите двигатель снизу на подъемнике)
Износ маслосъемных колпачков (сизый дым при запуске)
Залегание поршневых колец (снижение компрессии, черный нагар на свечах)
Неисправность клапана картерных газов (PCV) (запотевание масляного фильтра, густой налет во впускном тракте)

Признак	Возможная причина
Масло во впускном коллекторе	Заклинивший клапан PCV
Бурый налет на щупе	Попадание антифриза в масло
Быстрое загрязнение масла	Износ турбины или цилиндропоршневой группы

При подозрении на неисправность PCV проведите тест: на работающем двигателе отсоедините шланг картера от впуска. Заткните отверстие пальцем – при исправном клапане создастся ощутимое разрежение. Отсутствие вакуума указывает на засорение системы или поломку клапана.

Важно: используйте только масло, рекомендованное производителем. Неправильная вязкость или спецификация провоцируют повышенный расход. При систематическом превышении норм обратитесь в сервис для углубленной диагностики – продолжительная эксплуатация с высоким расходом масла приводит к повреждению катализатора и ускоренному износу двигателя.

Диагностика черного дыма из выхлопной трубы

Черный дым из выхлопной трубы сигнализирует о переобогащении топливно-воздушной смеси. Основной причиной является неполное сгорание топлива из-за избытка горючего или недостатка кислорода. Это создает опасность повышенного износа двигателя, роста расхода топлива и токсичности выбросов.

Системная диагностика требует проверки ключевых компонентов топливной системы, системы управления двигателем и воздушного тракта. Начинать следует с компьютерной диагностики для выявления ошибок, после чего переходить к механическим проверкам.

Этапы диагностики

Сканирование ЭБУ
- Считайте коды ошибок (особенно P0172 – богатая смесь)
- Проверьте показания датчиков в реальном времени: ДМРВ/ДАД, лямбда-зондов, ДПДЗ
Проверка подачи воздуха
- Осмотрите воздушный фильтр на предмет загрязнения
- Исследуйте патрубки и интеркулер на герметичность (трещины, ослабленные хомуты)
- Проверьте работу клапана EGR на заклинивание в открытом состоянии

Диагностика топливной системы

Компонент	Метод проверки
Форсунки	Замер производительности, тест на герметичность
Топливный насос	Замер давления в рампе (сравнение с нормой)
Регулятор давления	Контроль вакуумного шланга на наличие топлива

Проверка системы зажигания
- Осмотр свечей зажигания: черный сухой нагар подтверждает богатую смесь
- Диагностика катушек зажигания и высоковольтных проводов

Важно! При диагностике дизельных двигателей дополнительно проверяют исправность ТНВД, сажевого фильтра и корректность работы турбокомпрессора. Постоянное появление черного дыма требует немедленного устранения неисправности для предотвращения выхода из строя каталитического нейтрализатора.

Замер разряжения в системе впуска вакуумметром

Вакуумметр подключается к впускному коллектору двигателя через вакуумный шланг, используя технологический порт или демонтировав датчик абсолютного давления (ДАД). Перед замером прогрейте двигатель до рабочей температуры (85–90°C), заглушите его и подключите прибор, соблюдая герметичность соединений. Запустите мотор на холостом ходу, убедившись в отсутствии подсоса неучтённого воздуха.

Стабильное разрежение на холостом ходу для исправного двигателя должно составлять 300–500 мбар (или 250–400 мм рт. ст.). Допустимы незначительные колебания стрелки (±20 мбар). Резкое падение показаний при резком открытии дросселя с последующим восстановлением до исходных значений – норма. Отсутствие роста разрежения при добавлении оборотов до 2000–3000 об/мин указывает на проблемы с ГРМ или цилиндропоршневой группой.

Интерпретация показаний вакуумметра

Типичные отклонения и их причины:

Показания ниже 250 мбар – признаки засорения системы вентиляции картера, негерметичности впускного тракта или пропусках зажигания.
Медленные колебания стрелки (10–30 сек) – возможен износ направляющих клапанов или залегшие маслосъёмные кольца.
Резкие скачки в диапазоне 100–400 мбар – свидетельствуют о прогарe клапана или повреждении поршневых колец.
Падение до 0 при резком сбросе газа – указывает на закоксовку или заклинивание клапана PCV.

После замера отсоедините вакуумметр, установите на место ДАД или заглушите порт, выполните сброс ошибок ЭБУ (при необходимости). Для точной диагностики совмещайте замеры с проверкой давления в цилиндрах и контролем состояния маслоотделителя.

Сравнение показаний давления до и после клапана

Измерение давления перед клапаном картерных газов проводится на выходе из маслоотделителя или на впускном шланге, ведущем к клапану. Для этого манометр подключается через переходник в разрыв шланга либо в специальный технологический штуцер двигателя, если он предусмотрен конструкцией. Двигатель должен работать на холостом ходу и прогретом до рабочей температуры состоянии.

Замер давления после клапана выполняется на его выходном патрубке, подключенном к впускному коллектору или турбокомпрессору. Манометр устанавливается аналогичным способом, обеспечивая герметичность соединений. Важно учитывать, что в этой зоне создается значительное разрежение на работающем двигателе, поэтому потребуется вакуумметр или комбинированный прибор.

Интерпретация результатов

Сравните полученные значения по таблице:

Показания	Исправный клапан	Неисправный клапан
До клапана (картер)	0.5-1.5 кПа (положительное)	Выше 2 кПа (избыточное)
После клапана (впуск)	25-80 кПа (разрежение)	Слабое разрежение или давление

Критические отклонения:

Нулевая разница давлений указывает на заклинивание клапана в открытом положении
Чрезмерное разрежение после клапана свидетельствует о засоре впускного тракта
Слишком высокое давление в картере при нормальном разрежении во впуске - признак залегания клапана в закрытом состоянии

Для точной диагностики повторите замеры на разных режимах: холостой ход, 2000 об/мин и при резком сбросе газа. Исправный клапан должен оперативно реагировать на изменение нагрузки, регулируя перепад давления в пределах 15-20% от базовых значений.

Проверка сети вентиляции на отсутствие засоров

Визуально осмотрите все шланги и патрубки системы вентиляции картера. Ищите трещины, перегибы, вмятины или отслоения внутреннего слоя. Особое внимание уделите местам соединений и изгибам – там чаще скапливаются отложения масла и нагар.

Отсоедините шланги от клапана PCV и впускного коллектора. Продуйте их сжатым воздухом под умеренным давлением (2-3 атм). Если воздух проходит свободно – засора нет. При сильном загрязнении используйте гибкий ершик или промойте шланги в керосине.

Проверка маслоотделителя

Демонтируйте маслоотделитель (если конструкция позволяет). Проверьте его сетку или лабиринтные каналы:

Сетчатый тип: замочите в очистителе карбюратора на 20-30 минут, продуйте воздухом.
Центробежный/лабиринтный: удалите отвердевшие отложения пластиковой лопаткой.

Признак засора	Действие
Воздух не проходит через шланг	Механическая очистка или замена
Масляные отложения > 50% сечения	Промывка спецраствором
Деформация патрубков	Обязательная замена

Проверьте впускной коллектор на наличие масляного налета в зоне подключения шланга PCV. Толстый слой грязи указывает на забитую систему. После очистки обязательно проверьте герметичность соединений: вакуумные утечки приведут к обеднению смеси.

Тестирование маслоотделителя при его наличии в системе

При проверке системы вентиляции картера с маслоотделителем важно отдельно оценить его функциональность, так как засорение или неисправность напрямую влияют на работу клапана и расход масла.

Основная задача маслоотделителя – улавливать масляный туман из картерных газов перед их поступлением во впускной тракт. Неэффективная сепарация приводит к загрязнению дроссельной заслонки, впускных клапанов и интеркулера.

Методы диагностики маслоотделителя

Визуальный осмотр патрубков:
- Снимите шланги до и после маслоотделителя.
- Проверьте наличие масляных отложений внутри трубок: обильные потеки указывают на неисправность сепаратора.
Проверка дренажного канала:
- Убедитесь в чистоте канала возврата масла в поддон (используйте проволоку или компрессор).
- Забитый дренаж вызывает переполнение маслоотделителя и выброс масла во впуск.
Тест на разрежение:
- Запустите двигатель на холостом ходу.
- Отсоедините патрубок от выхода маслоотделителя к впуску.
- Приложите ладонь к отверстию: отсутствие разрежения сигнализирует о засоре внутри узла.

Косвенный признак неисправности	Воздействие на двигатель
Масляные потеки на корпусе сепаратора	Течь через уплотнения из-за избыточного давления
Быстрое загрязнение дроссельной заслонки	Нестабильные обороты, потеря мощности
Дым из выхлопа при перегазовках	Попадание масла в камеру сгорания

Оценка состояния маслозаливной горловины на разрежение

Для проверки создайте разрежение в картере, предварительно прогрев двигатель до рабочей температуры. Заглушите мотор и снимите масляный щуп, чтобы обеспечить дополнительный приток воздуха. Снимите крышку маслозаливной горловины – в норме это действие должно сопровождаться характерным хлопком из-за разницы давлений.

Плотно закройте горловину ладонью или резиновой перчаткой на 3-5 секунд. На исправном двигателе с корректной работой клапана картерных газов (ККГ) созданное разрежение должно удерживаться – перчатка/ладонь втянется внутрь и останется в таком положении. При наличии проблем перчатка либо не втягивается, либо сразу возвращается в исходное состояние из-за избыточного давления.

Интерпретация результатов

Перчатка удерживается втянутой: ККГ и система вентиляции функционируют нормально. Разрежение создается и сохраняется благодаря герметичности поршневой группы и правильной работе клапана.

Перчатка не втягивается/выталкивается: Признак неисправности:

Избыточное давление в картере указывает на засорение/заклинивание ККГ в закрытом состоянии или забитые вентиляционные каналы.
Отсутствие разрежения может свидетельствовать о критическом износе поршневой группы (прорыв газов в картер) или механическом повреждении клапана (потеря герметичности).

Наблюдаемый эффект	Вероятная причина	Рекомендуемые действия
Перчатка втянута и удерживается	Система вентиляции исправна	Дальнейшая проверка не требуется
Перчатка выталкивается наружу	Засорение ККГ/магистралей, заклинивание клапана	Промывка системы, замена ККГ
Перчатка не втягивается	Износ ЦПГ, разрушение ККГ, утечка вакуума	Диагностика компрессии, осмотр клапана и патрубков

Данный метод требует осторожности – избегайте контакта с горячими деталями. Сочетайте его с проверкой ККГ на заклинивание (продувка воздухом) и осмотром патрубков на трещины для точной локализации неисправности.

Контроль правильной установки всех хомутов

После замены или обслуживания клапана вентиляции картерных газов (КВКГ) критически важно проверить надежность фиксации всех шлангов системы. Неплотное соединение приведет к подсосу неучтенного воздуха, нарушению разрежения в картере и некорректной работе двигателя.

Осмотрите каждый хомут на патрубках, подключенных к клапану, маслоотделителю и впускному коллектору. Убедитесь, что металлические ленты или пластиковые защелки не имеют трещин, коррозии и полностью обжимают шланги по всей окружности.

Порядок проверки хомутов

Визуальный осмотр: Ищите смещение хомутов от посадочных мест на штуцерах, перекосы или выступающие края шлангов.
Проверка затяжки:
- Для винтовых хомутов: аккуратно подтяните крестовой или шестигранной отверткой до легкого сопротивления (без перетяга!).
- Для пружинных/защелкивающихся: нажмите пальцем – хомут не должен смещаться или отстегиваться.
Контроль положения шланга: Убедитесь, что шланг полностью надет на штуцер до упора (должен быть виден рельеф или метка).

Тест на герметичность:

Способ	Действия
Мыльный раствор	Нанесите на стыки при работающем двигателе – пузыри укажут подсос воздуха.
Дым-машина	Подача дыма в систему покажет утечки через неплотности.

Особое внимание уделите хомутам на гибком гофрированном шланге от клапана к впускному коллектору – это наиболее частые места разгерметизации. Повторный запуск двигателя без проверки хомутов может вызвать ошибки по обедненной смеси (P0171) или повышенным оборотам холостого хода.

Проверка целостности вентиляционного отверстия щупа

Вентиляционное отверстие в масляном щупе предназначено для свободного прохода картерных газов в систему вентиляции. Его засорение или повреждение создает избыточное давление в картере, провоцируя утечки масла через сальники и прокладки, а также нарушая работу клапана PCV.

Для диагностики демонтируйте щуп из направляющей трубки. Визуально осмотрите отверстие на предмет закоксовки грязью, масляными отложениями или механических деформаций (вмятины, трещины). Используйте фонарь для детального изучения канала – его диаметр должен соответствовать техническим требованиям производителя.

Методы очистки и контроля

При обнаружении загрязнений:

Обработайте отверстие очистителем карбюратора или аэрозольным растворителем.
Аккуратно прочистите канал мягкой проволокой (например, медной) или деревянной зубочисткой.
Промойте щуп керосином и продуйте сжатым воздухом.

Проверьте пропускную способность:

Попробуйте продуть отверстие ртом – воздух должен проходить без усилий.
Погрузите щуп в растворитель и убедитесь в появлении пузырьков на поверхности.

Признак неисправности	Последствия
Полное отсутствие прохода воздуха	Резкий рост давления в картере, выдавливание масла
Частичное засорение	Замедленный отвод газов, повышенный расход масла

После очистки установите щуп на место и проведите контрольную проверку работы системы (например, с помощью теста вакуума на холостом ходу). Убедитесь, что резиновый уплотнитель щупа не перекрывает вентиляционный канал при монтаже.

Диагностика повышенного расхода топлива как косвенного признака

Повышенный расход топлива может указывать на неисправность клапана вентиляции картерных газов (PCV). При заклинивании клапана в открытом состоянии во впускной коллектор постоянно поступает избыточный объем картерных газов, содержащих пары масла и несгоревшие углеводороды. Это нарушает оптимальное соотношение воздушно-топливной смеси, заставляя ЭБУ двигателя компенсировать дисбаланс увеличением впрыска топлива.

Важно учитывать, что данный симптом является косвенным и требует подтверждения другими проверками. Расход топлива растет и при неисправностях датчиков кислорода, топливных форсунок, воздушного фильтра или системы зажигания, поэтому исключите эти факторы перед фокусировкой на PCV.

Ключевые этапы диагностики

Для верификации связи расхода топлива с клапаном PCV выполните:

Контроль оборотов холостого хода:
- При неисправном клапане наблюдаются плавающие обороты или самопроизвольное повышение скорости вращения коленвала
Визуальный осмотр системы:
- Проверьте масляные потеки на клапане и патрубках
- Убедитесь в отсутствии трещин или разгерметизации шлангов
Тестирование клапана на разрежение:
- Снимите клапан и встряхните – исправный издает характерный стук шарика
- Подайте воздух компрессором: в одном направлении он должен блокировать поток, в другом – пропускать

При выявлении дефектов клапана или магистралей замените поврежденные компоненты. После ремонта проведите контрольный замер расхода топлива – его нормализация подтвердит правильность диагностики.

Выявление утечек масла через сальники

Проверьте сальники коленвала (передний и задний), распределительных валов, уплотнения датчиков и масляного фильтра на наличие мокрых потёков или капель масла. Особое внимание уделите стыкам между двигателем и коробкой передач – там часто скапливается масло при повреждении заднего сальника коленвала.

Очистите подозрительные места от грязи и старого масла с помощью растворителя или WD-40, затем запустите двигатель и дайте ему поработать 10-15 минут под нагрузкой (можно нажать педаль газа до 2000-3000 об/мин). Повышенное давление в картере из-за неисправного клапана PCV усилит утечки, сделав их видимыми на чистых поверхностях.

Критичные зоны для диагностики

Передний сальник коленвала: осмотрите область за шкивом ГРМ. Масляные следы на зубчатом ремне или защитном кожухе – явный признак проблемы.
Задний сальник коленвала: проверьте стык двигателя и КПП через смотровую яму. Масло на маховике или картере сцепления требует немедленного ремонта.
Сальники распредвалов: ищите потёки на клапанной крышке вблизи шкивов ГРМ и под свечными колодцами.

Используйте ультрафиолетовый течеискатель для точной локализации: добавьте в масло УФ-краску, после пробега 20-30 км подсветите фонарём зоны сальников. Свечение укажет даже микротрещины. При отсутствии оборудования прижмите чистую бумажную салфетку к уплотнениям на работающем моторе – масляные пятна проявятся через 2-3 минуты.

Сальник	Симптомы утечки	Риски промедления
Передний коленвала	Масло на ремне ГРМ, свист при пуске	Проскальзывание ремня, обрыв
Задний коленвала	Запах гари, масляные пятна под КПП	Пробуксовка сцепления, возгорание
Распредвала	Потеки на ГБЦ, снижение уровня масла	Загрязнение свечей, пропуски зажигания

После замены сальников обязательно проверьте работу клапана PCV – избыточное давление в картере гарантированно разрушит новые уплотнения. Убедитесь, что система вентиляции картера не забита отложениями, используя метод продувки сжатым воздухом через шланги.

Тестирование при разных температурах двигателя

Проверка клапана картерных газов требует контроля на прогретом и холодном двигателе, так как его работа зависит от вязкости масла и температурного расширения деталей. На холодном моторе клапан должен быть полностью закрыт, предотвращая подсос воздуха во впускной тракт через систему вентиляции. Прогрев силового агрегата до рабочей температуры (80-90°C) активирует термомеханический элемент клапана, обеспечивая плавное регулирование давления газов.

Для диагностики отсоедините шланг между клапаном и впускным коллектором, затем запустите двигатель. На холостых оборотах при непрогретом моторе воздух должен выдуваться из клапана (выхлопное действие), а после прогрева – втягиваться в него (впускное действие). Отсутствие изменения направления потока газов при достижении рабочей температуры указывает на заклинивание штока или износ диафрагмы.

Методика проверки температурного отклика

Выполните следующие шаги для точной оценки:

Запустите холодный двигатель (температура охлаждающей жидкости ниже 40°C)
Приложите ладонь к выходному патрубку клапана: должен ощущаться устойчивый поток выходящих газов
Дождитесь прогрева до рабочих 80-90°C (контроль по датчику приборной панели)
Повторно проверьте патрубок: поток должен слабеть или реверсировать (эффект всасывания)

Дополнительные признаки неисправности при температурном тестировании:

Посторонние стуки или дребезжание при 2000-2500 об/мин на прогретом моторе
Нестабильные холостые обороты после выхода на рабочую температуру
Масляные подтёки вокруг корпуса клапана при отрицательных температурах

Состояние двигателя	Нормальная работа клапана	Симптомы неисправности
Холодный (20-40°C)	Закрытое положение, выход газов наружу	Отсутствие потока или всасывание
Прогретый (80-95°C)	Открытое положение, втягивание газов	Сохраняется интенсивный выброс
Остановка после прогрева	Характерный щелчок закрытия	Тишина или серия дребезжащих звуков

Проверка реакции клапана при перегазовках

Запустите двигатель и дайте ему прогреться до рабочей температуры. Откройте капот и найдите клапан вентиляции картерных газов (PCV) – обычно он расположен на клапанной крышке или впускном коллекторе. Проверьте целостность шлангов, подключенных к клапану, на предмет трещин или разрывов.

Попросите помощника резко увеличить обороты двигателя до 3000-4000 об/мин, а затем резко отпустить педаль газа. Внимательно наблюдайте за поведением клапана во время таких перегазовок. Исправный клапан должен реагировать на изменение давления в системе.

Признаки корректной работы

При нажатии на газ клапан вибрирует или слегка смещается
При сбросе газа слышен четкий щелчок из области клапана
Пальцем ощущается перепад давления через шланги

Симптомы неисправности

Полное отсутствие движения или звуков при перегазовках
Постоянное гудение/свист при изменении оборотов
Вибрация клапана отсутствует даже при резком сбросе газа

Нормальная реакция	Неисправность
Короткие щелчки при сбросе газа	Монотонное шипение
Легкое подрагивание корпуса	Полная неподвижность

Фиксация показаний бортового компьютера по давлению

Подключите диагностический сканер к OBD-II разъему автомобиля, предварительно запустив двигатель и прогрев его до рабочей температуры. Перейдите в раздел параметров реального времени и найдите значение давления во впускном коллекторе (параметры MAP/MAF или "Абсолютное давление впускного коллектора").

Зафиксируйте показания при холостых оборотах двигателя – нормальные значения обычно находятся в диапазоне 250-350 мбар (или 25-35 кПа) для атмосферных двигателей. Обратите внимание на стабильность показаний: резкие скачки или плавающие значения могут указывать на проблемы.

Анализ динамики давления

Проведите тесты с изменением нагрузки:

Резкое увеличение оборотов до 2500-3000 об/мин: исправная система должна показать кратковременный провал давления (до 100-150 мбар) с последующим восстановлением до значений близких к исходным
Плавный подъем оборотов: давление должно постепенно снижаться по мере роста оборотов
Сброс газа на высоких оборотах: при резком закрытии дросселя давление должно кратковременно упасть ниже базового холостого хода

Сравните полученные данные с эталонными значениями для вашей модели двигателя. Отклонения более 15-20% от нормы или отсутствие характерных изменений при манипуляциях с педалью акселератора свидетельствуют о возможных неисправностях PCV-системы.

Анализ ошибок двигателя через диагностический сканер

При подозрении на неисправность клапана картерных газов (PCV) диагностический сканер становится ключевым инструментом. Он позволяет считать коды ошибок (DTC), которые косвенно указывают на проблемы с системой вентиляции, например:

Обратите внимание на коды, связанные с нарушением состава топливовоздушной смеси или давлением во впускном тракте. Особое значение имеют ошибки серии P0171 (бедная смесь) и P0172 (богатая смесь), а также P0106-P0108 (некорректные показания датчика абсолютного давления).

Интерпретация данных в реальном времени

Помимо кодов неисправностей, сканер отображает параметры работы двигателя в режиме реального времени:

Обороты холостого хода: нестабильные показатели (плавающие или повышенные до 900-1100 об/мин) сигнализируют о заклинившем клапане PCV.
Долгосрочная коррекция топлива (LTFT): отклонения за пределы ±5% (особенно в сторону обогащения) указывают на подсос воздуха через негерметичный клапан.
Показания датчика MAP: аномально низкое давление во впускном коллекторе на холостом ходу характерно для заклинивания PCV в открытом положении.

Сравнение параметров помогает локализовать проблему:

Симптом	Возможная неисправность PCV
LTFT > +10%, P0171	Клапан заклинил в открытом положении (подсос воздуха)
LTFT < -10%, P0172	Засорение клапана или шлангов (избыток картерных газов)
P0300-P0304 + вибрация	Залегание маслосъемных колец из-за неработающей вентиляции

После анализа данных выполните следующие действия для верификации:

Сбросьте ошибки и проведите тест-драйв, отслеживая параметры LTFT и MAF.
Проверьте реакцию оборотов при отсоединении шланга PCV на прогретом двигателе: стабильная работа указывает на засорение системы.
Изучите график давления во впускном коллекторе: резкие скачки на холостом ходу подтверждают неисправность клапана.

Тестирование клапана на двигателе под нагрузкой

Для проверки работоспособности клапана PCV под нагрузкой потребуется создать условия, при которых во впускном коллекторе формируется разрежение. Наиболее точные результаты дает диагностика во время движения автомобиля или на стенде, имитирующем реальные нагрузки.

Предварительно прогрейте двигатель до рабочей температуры (80-90°C). Убедитесь в герметичности всех шлангов системы вентиляции картера и отсутствии засоров воздуховодов. Подготовьте диагностическое оборудование для контроля параметров.

Методика проверки в движении

Шаг 1: Снимите клапан PCV со шланга, идущего к впускному коллектору, оставив его подключенным к крышке клапанов. Запустите двигатель на холостом ходу.

Шаг 2: Зажмите пальцем отверстие клапана со стороны коллектора. Исправный клапан создаст заметное разрежение – палец почувствует втягивание. Отсутствие вакуума указывает на заклинивание в открытом положении.

Контроль под нагрузкой:

Установите клапан на штатное место
Разгоните автомобиль до 60-80 км/ч на 3-4 передаче
Резко отпустите педаль газа
Прослушайте характерный шипящий звук из клапана

Нормальная работа: При сбросе газа появляется кратковременное шипение – клапан открывается под вакуумом. Отсутствие звука свидетельствует о засорении или неисправности диафрагмы.

Симптом	Причина
Постоянное шипение	Заклинивание в открытом состоянии
Стук или дребезжание	Износ внутренних компонентов
Масло в корпусе клапана	Избыточное давление в картере

Дополнительные проверки: При наличии сканера OBD-II отследите кратковременные топливные коррекции. Значения выше +10% могут указывать на подсос воздуха через негерметичный PCV.

Сравнение функций оригинальной и замененной детали

Оригинальный клапан картерных газов спроектирован для точного соответствия параметрам конкретного двигателя: его калибровка по давлению открытия, пропускной способности и температурному диапазону верифицирована производителем. Замененные аналоги, даже качественные, могут иметь отклонения в этих характеристиках из-за различий в материалах диафрагмы или пружинного механизма, что влияет на точность срабатывания.

Функциональная разница проявляется в стабильности работы: оригинальные детали обеспечивают предсказуемое регулирование давления картера на протяжении всего срока службы, тогда как дешевые аналоги склонны к преждевременному залипанию (из-за деформации мембраны) или негерметичности, приводящей к дисбалансу давления в системе вентиляции. Это косвенно отражается на расходе масла и образовании нагара во впуске.

Критические отличия в работе

Параметр	Оригинал	Аналог (бюджетный)
Точность открытия	±5% от номинала	До ±25% (риск раннего/позднего срабатывания)
Ресурс мембраны	Устойчива к масляным парам и перепадам температур	Часто дубеет или рвется через 15-20 тыс. км
Влияние на двигатель	Поддерживает расчетное давление картера	Может вызывать подсос воздуха или избыточное разряжение

Последствия выбора аналога:

При заниженном давлении открытия: постоянный перепуск газов → замасливание дросселя и РХХ.
При завышенном давлении: рост давления в картере → выдавливание сальников и течи масла.
При нелинейной работе: плавающие холостые обороты и ошибки по пропускам зажигания.

Оценка шумов работы клапана при закрытом капоте

Оценка акустических признаков через закрытый капот позволяет выявить косвенные симптомы неисправности клапана вентиляции картерных газов (КВКГ). Характерные звуки возникают из-за нарушения герметичности системы, износа мембраны или засорения каналов, что приводит к аномальному движению газов или вибрациям.

Для корректной диагностики двигатель должен быть прогрет до рабочей температуры. Исключите посторонние шумы (вентиляторы, генератор), заглушив дополнительные потребители энергии. Сосредоточьтесь на области установки КВКГ (обычно возле клапанной крышки или впускного коллектора), приложив стетоскоп или длинную отвертку к корпусу узла для локализации источника.

Интерпретация звуковых сигналов

Оцените тональность и периодичность шумов:

Ритмичное шипение/свист (на холостых оборотах) – признак подсоса воздуха через изношенную мембрану или неплотное соединение.
Щелчки или стук (при резком нажатии на педаль газа) – свидетельствуют о заклинивании клапана в открытом/закрытом положении.
Постоянный гул (на прогретом двигателе) – указывает на критическое загрязнение каналов или поломку перепускного механизма.

Сравните акустическую картину с эталоном исправного узла:

Состояние КВКГ	Холостой ход	Резкое ускорение
Исправный	Равномерное мягкое шипение	Кратковременный «хлопок»
Неисправный	Прерывистый свист, треск	Серия щелчков, вибрация

Важно: Отсутствие любых шумов при закрытом капоте может указывать на полное засорение клапана или оторвавшуюся мембрану. Подтвердите диагноз проверкой разрежения на штуцере клапана или визуальным осмотром после демонтажа.

Проверка слива конденсата из системы вентиляции картера

Конденсат в системе вентиляции картера образуется из-за смеси паров воды, масляного тумана и продуктов сгорания. Забитый дренажный канал приводит к накоплению влаги в масле, образованию эмульсии и ускоренному износу двигателя.

Для проверки слива конденсата требуется визуальный осмотр и оценка пропускной способности дренажных магистралей. Критически важно обеспечить свободный отвод жидкости без разгерметизации системы.

Порядок диагностики дренажной системы

1. Поиск дренажного отверстия/шланга:

Локация: Осмотрите нижнюю часть маслоотделителя, корпус клапана PCV или участок вентиляционного патрубка перед дроссельной заслонкой. Ищите штатное дренажное отверстие малого диаметра (2-5 мм) или отводной шланг.

2. Проверка проходимости:

Отсоедините шланг/снимите заглушку дренажа
Проверьте отверстие на видимые засоры (грязь, ледяная пробка, смолистые отложения)
Продуйте канал сжатым воздухом (≤ 2 бар) или мягкой проволокой
Оцените выход воздуха/жидкости из канала при работающем двигателе на холостых оборотах

Признак проблемы	Исправное состояние
Капли масла у дренажа при работе ДВС	Сухой патрубок/отверстие
Белёсая эмульсия в масле на щупе	Прозрачное масло без пены
Масляные потёки вокруг клапана PCV	Чистый корпус узла

3. Тест на герметичность:

При подключённом дренаже запустите двигатель и обработайте соединения мыльным раствором. Отсутствие пузырей подтвердит отсутствие подсоса воздуха через дренажную линию.

Важно: После прочистки выполните пробную поездку (15-20 км), затем повторно осмотрите дренаж. Появление свежих масляных следов указывает на переполнение маслоотделителя или износ ЦПГ.

Контроль уровня масла после прочистки системы

После очистки клапана картерных газов и магистралей обязательно проверьте уровень масла в двигателе. Процедура чистки часто сопровождается удалением отложений и шлама, что может временно изменить вязкость масла или привести к его загрязнению мелкими частицами. Недостаточный уровень или некондиционное масло спровоцируют ускоренный износ деталей силового агрегата.

Убедитесь, что автомобиль стоит на ровной поверхности, и двигатель остыл до комнатной температуры (минимум 10-15 минут после остановки). Достаньте масляный щуп, протрите его чистой ветошью, затем снова погрузите в маслозаборную трубку до упора. Извлеките щуп и оцените уровень: метка должна находиться между отметками «MIN» и «MAX». Повторите замер 2-3 раза для точности.

Порядок действий при отклонениях уровня

Низкий уровень (ниже «MIN»):
- Долейте масло той же марки и вязкости, что залито в двигатель
- Добавляйте небольшими порциями (по 100-200 мл) с повторным замером
Высокий уровень (выше «MAX»):
- Никогда не оставляйте излишки – это вызывает вспенивание и рост давления
- Обратитесь на СТО для профессионального удаления избытка масла
Масло загрязнено:
- При наличии металлической стружки, густого шлама или воды в масле – немедленно замените масло и фильтр

После корректировки уровня запустите двигатель на 3-5 минут, затем заглушите и повторно проверьте уровень. Убедитесь в отсутствии подтёков масла в районе клапана, патрубков и масляного щупа. Контролируйте уровень каждые 200-300 км пробега в течение первой тысячи километров после обслуживания.

Тестирование крышки маслозаливной горловины на вентиляцию

Крышка маслозаливной горловины выполняет функцию однонаправленного клапана вентиляции картерных газов. Её неисправность провоцирует повышенный расход масла, подсос воздуха и ошибки по обеднению смеси. Проверка проводится при холодном двигателе для исключения ожогов.

Снимите крышку после остановки мотора. Осмотрите уплотнительное кольцо на трещины и деформации – повреждённая прокладка нарушает герметичность. Проверьте подвижность внутреннего клапанного механизма: он должен свободно ходить в корпусе без заклинивания.

Методы диагностики

Тест на разрежение:

Заведите двигатель и дайте ему поработать на холостых оборотах
Резко сорвите крышку с горловины – должен быть слышен чёткий хлопок втягиваемого воздуха
Отсутствие звука указывает на засорение вентиляционных каналов крышки

Тест на продувку:

Снимите крышку и продуйте её ртом со стороны крепления к горловине
Исправный клапан не пропускает воздух в этом направлении
При продувке с обратной стороны (сверху вниз) воздух должен проходить свободно

Признак неисправности	Последствия
Зависание клапана в открытом положении	Подсос неучтённого воздуха, ошибки Р0171
Заклинивание в закрытом состоянии	Выдавливание сальников, течи масла

Дефектную крышку заменяйте на оригинал или аналог с аналогичным рабочим давлением. Установка несоответствующей детали нарушает баланс системы вентиляции.

Проверка масла на разжижение топливом

Неисправный клапан картерных газов (ККГ) часто приводит к проникновению избыточного количества паров бензина в картер двигателя. Топливо смешивается с моторным маслом, нарушая его смазывающие свойства и вязкость, что провоцирует ускоренный износ деталей.

Обнаружение разжижения требует анализа состояния масла. Основные методы проверки включают визуальную оценку, тактильный контроль и оценку запаха, которые проводятся при извлеченном масляном щупе.

Методы диагностики разжижения масла

Визуальный осмотр:

Цвет: Здоровая смазка имеет коричневый или черный оттенок. Признак разжижения – неестественная светло-коричневая или молочная окраска
Прозрачность: Чрезмерная текучесть и потеря "маслянистой" структуры при стекании со щупа

Тактильная проверка:

Растекаемость: Капля подозрительного масла на бумаге образует широкое прозрачное пятно с четкой границей "масло-топливо"
Липкость: Разжиженная жидкость не формирует устойчивых капель на пальцах, быстро впитывается в кожу

Оценка запаха:

Ярко выраженный запах бензина или солярки от щупа или крышки маслозаливной горловины
Ослабление характерного "гарячего" запаха отработанного масла

Последствия эксплуатации с разжиженным маслом

Снижение вязкости	Недостаточная толщина масляной пленки на трущихся поверхностях
Ускоренный износ	Повреждение вкладышей, шеек коленвала, стенок цилиндров
Падение давления	Срабатывание аварийной лампы давления масла на прогретом моторе
Коксование	Образование нагара в каналах системы смазки при испарении легких фракций топлива

Важно: При подтверждении разжижения топливом требуется немедленная замена масла и фильтра с обязательной диагностикой ККГ, топливной системы и цилиндропоршневой группы. Дальнейшая эксплуатация двигателя с загрязненной смазкой недопустима.

Диагностика турбины при повышенном давлении в картере

Повышенное давление картерных газов, особенно после исключения неисправности клапана PCV, требует обязательной проверки турбокомпрессора. Утечка масла или прорыв выхлопных газов через поврежденные уплотнения вала турбины напрямую влияют на давление в картере.

Износ подшипников или лабиринтных уплотнений турбины позволяет газам из выпускного тракта или нагнетаемого воздуха проникать в картер. Это создает избыточное давление, которое не устраняется исправной системой вентиляции.

Методы диагностики турбины

Проверьте следующие признаки, указывающие на неисправность турбокомпрессора:

Визуальный осмотр:
- Масляные подтеки на корпусе турбины (особенно со стороны компрессора или турбины)
- Чрезмерное замасливание впускного тракта после интеркулера и дроссельной заслонки
- Наличие масла в патрубках интеркулера
Контроль люфтов вала:
1. Снимите воздуховод со стороны компрессора
2. Проверьте радиальный люфт вала турбины, покачивая крыльчатку пальцами (допустим минимальный зазор)
3. Проверьте осевой люфт, двигая вал вдоль оси (люфт должен отсутствовать или быть крайне незначительным)
Проверка герметичности:
- Дым-тест выхлопной системы: дым, проникающий в картер через уплотнения турбинной части
- Тест на утечки впуска: избыточное давление во впускном коллекторе может выдавливать масло через изношенные уплотнения компрессора

Важно: Значительный люфт вала или масляные течи в сочетании с высоким давлением в картере почти всегда указывают на необходимость ремонта или замены турбокомпрессора. Проверку люфтов проводите только на остывшем агрегате.

Анализ газоаналитика на параметры СО/СН

Проверка уровня оксида углерода (СО) и углеводородов (СН) в выхлопе помогает косвенно оценить состояние клапана PCV. Некорректная работа клапана (заклинивание в открытом/закрытом положении) нарушает баланс топливовоздушной смеси и полноту сгорания, что отражается на показателях газоанализатора.

Значительное превышение норм по CH при нормальном или пониженном СО часто указывает на негерметичность системы вентиляции картера, вызванную неисправностью клапана. Избыточный подсос картерных газов, богатых несгоревшими углеводородами, обедняет смесь и провоцирует пропуски воспламенения.

Интерпретация показателей газоанализатора

Сравните полученные значения СО и СН с нормативными для вашего двигателя (указаны в сервисной документации):

Параметр	Нормальное значение	Отклонение при неисправности PCV
СО (%)	0.1 - 0.5	Может быть в норме или слегка понижен
СН (ppm)	50 - 200	Резкое повышение (300-1000+)

Ключевые признаки проблем с клапаном:

Высокий СН: Превышение нормы в 2-5 раз и более сигнализирует о пропусках зажигания из-за обедненной смеси.
Низкий/нормальный СО: Подтверждает отсутствие переобогащения, характерного для других неисправностей (например, форсунок).
Неустойчивые показатели: Колебания значений CH на холостом ходу при изменении оборотов.

Анализ газоанализатора требует проверки других систем (свечи, катушки, лямбда-зонд) для исключения параллельных неисправностей. Резкое увеличение CH на фоне нормального СО - веский повод для углубленной диагностики клапана PCV и системы вентиляции.

Удаление воздушного фильтра для проверки масляных следов

После демонтажа корпуса воздушного фильтра внимательно осмотрите внутренние поверхности патрубка, ведущего к дроссельной заслонке, и сам корпус фильтра. Особое внимание уделите участкам после клапана PCV – именно там концентрируются масляные отложения при его неисправности.

Ищите жирные пятна, скопление темного маслянистого налета или капли жидкости на стенках. Минимальная равномерная пленка в глубине патрубка допустима для некоторых двигателей, но обильные, свежие потеки указывают на проблему.

Оценка состояния

Для точной диагностики выполните следующие действия:

Протрите внутренности патрубка чистой белой салфеткой – остатки масла будут отчетливо видны.
Проверьте состояние самого воздушного фильтра – пропитанный маслом элемент требует замены.
Оцените количество и консистенцию отложений:
- Густая, вязкая масса – признак износа поршневой группы или закоксовки.
- Жидкие потехи – чаще указывают на заклинивание клапана PCV в открытом состоянии.

Сопоставьте находки с другими симптомами (например, белый дым из выхлопа или плавающие обороты) для комплексной оценки состояния системы вентиляции картера.

Консультация технической документации по показателям давления

В руководстве по ремонту или сервисной документации конкретной модели двигателя найдите раздел, посвящённый системе вентиляции картера или клапану PCV. Производитель указывает эталонные значения давления во впускном коллекторе и картере для разных режимов работы двигателя (холостой ход, средние и высокие обороты). Эти данные являются обязательным ориентиром для объективной оценки работы клапана.

Сравните полученные при замере манометром или сканером показатели с нормативными цифрами из документации. Учитывайте зависимость давления от температуры двигателя и нагрузки. Отклонения более чем на 10-15% от указанных в мануале значений сигнализируют о неисправности клапана, засорении каналов или износе поршневой группы.

Ключевые параметры из техдокументации

Режим работы	Норма давления (кПа)	Типовые отклонения при неисправности
Холостой ход (прогретый двигатель)	-15...-25	> -5 кПа (недостаточное разрежение)
2000-2500 об/мин	-35...-50	> -20 кПа
Резкое сброс газа	Кратковременный скачок до -85	Отсутствие пика

Важные примечания:

Давление указывается относительно атмосферного (разрежение обозначается знаком «минус»)
Проверяйте абсолютные значения, а не относительные колебания
Уточняйте единицы измерения: в документации могут использоваться kPa, mm Hg, psi или inHg

Сравнение работы двигателя до и после чистки клапана картерных газов

До чистки клапана наблюдаются явные признаки неисправности: двигатель работает неровно на холостом ходу с плавающими оборотами, возможны подёргивания при разгоне. Повышенный расход масла сопровождается густым сизым дымом из выхлопной трубы, особенно при резком нажатии на педаль газа. Под капотом заметны масляные потёки вокруг клапанной крышки и патрубков вентиляции, а в салоне ощущается стойкий запах гари.

После процедуры чистки или замены клапана работа силового агрегата стабилизируется: холостой ход становится ровным и устойчивым без скачков оборотов. Пропадает вибрация руля и кузова на малых оборотах, ускоряется реакция на педаль акселератора. Расход масла возвращается к норме, исчезает дымление и посторонние запахи, а диагностика показывает восстановление нормального давления в картере.

Ключевые отличия в работе ДВС

Холостой ход: До – плавающие обороты, вибрации. После – стабильные 600-800 об/мин.
Динамика: До – провалы мощности, рывки. После – уверенный разгон без задержек.
Маслопотребление: До – более 0.5 л/1000 км. После – в пределах норм производителя.

Параметр	До чистки	После чистки
Давление в картере	Повышенное	Нормализованное
Состояние масла	Быстрое загрязнение	Стандартный интервал замены
Вибронагруженность	Высокая	Минимальная

Финальная визуальная инспекция после установки

После монтажа нового клапана картерных газов (ККГ) тщательно осмотрите зону установки на предмет правильности сборки и возможных дефектов. Убедитесь, что все крепежные элементы затянуты с рекомендованным моментом, а патрубки плотно зафиксированы на штуцерах клапана и впускного коллектора без перекосов.

Проверьте отсутствие механических повреждений корпуса ККГ, трещин в пластиковых компонентах и следов сдавливания или перегибов резиновых шлангов. Особое внимание уделите участкам соединений – там не должно быть зазоров, следов моторного масла или топлива, указывающих на негерметичность.

Ключевые элементы для контроля

Надежность крепления: Клапан не должен смещаться или болтаться при ручном воздействии.
Целостность патрубков: Отсутствие трещин, расслоений резины, жестких заломов, нарушающих проходимость.
Герметичность соединений: Плотная посадка хомутов на штуцерах (при наличии), отсутствие видимых щелей или следов смазки в местах стыков.
Отсутствие помех: Свободный ход патрубков без контакта с горячими элементами (выпускной коллектор, турбина) или подвижными деталями (приводы, тросы).

Перед запуском двигателя визуально убедитесь, что все сопутствующие элементы (датчики, разъемы, вакуумные магистрали, если они подключены к ККГ), случайно отсоединенные во время работ, подключены на свои штатные места.

Проверка на наличие посторонних запахов в салоне

При неисправном клапане вентиляции картера (КВКГ) в салон автомобиля часто проникают характерные запахи. Наиболее распространённым является устойчивый запах выхлопных газов или несгоревшего топлива, особенно заметный при работе двигателя на холостом ходу или во время остановки после движения.

Вторым типичным признаком служит резкий запах моторного масла, напоминающий "гарь". Этот запах может усиливаться при резком ускорении, когда давление в картере возрастает, и неисправный клапан не справляется с отводом газов, позволяя им просачиваться во впускной тракт и далее в салон через систему вентиляции.

Порядок диагностики по запаху

Для точной локализации проблемы выполните следующие действия:

Прогрейте двигатель до рабочей температуры (не менее 5-10 минут работы на холостом ходу).
Включите рециркуляцию воздуха в салоне на 2-3 минуты, затем резко переключите на забор воздуха с улицы.
Проверьте воздуховоды:
- Понюхайте воздух, выходящий из центральных дефлекторов
- Обратите внимание на запах в районе педального узла
Сравните запах возле маслозаливной горловины при открытом капоте – схожий аромат в салоне указывает на проникновение картерных газов.

Тип запаха	Возможная причина	Связь с КВКГ
Выхлопные газы	Забит клапан/магистрали	Газы прорываются через уплотнения
Горящее масло	Избыток давления в картере	Клапан не сбрасывает давление
Бензин	Пробой поршневых колец	Усиление выброса картерных газов

Важно: Исключите другие источники запахов – утечку антифриза из печки, прогоревшую прокладку выпускного коллектора или загрязнённый салонный фильтр перед тем, как делать выводы о неисправности КВКГ.

Контрольный замер давления через 100 км пробега

После установки нового клапана картерных газов выполните пробную поездку на расстояние 100 км в стандартном режиме эксплуатации автомобиля. Это позволит системе адаптироваться, а новым компонентам приработаться. Избегайте экстремальных нагрузок на двигатель, но обеспечьте разнообразие оборотов, включая движение по трассе.

Повторно подключите манометр к шлангу маслоналивной горловины или вакуумному порту (в зависимости от конструкции двигателя), как при первичной диагностике. Запустите двигатель и прогрейте его до рабочей температуры. Сравните показания давления с результатами замеров, выполненными до замены клапана.

Анализ результатов замера

Норма: Давление стабилизировалось в пределах 0–15 mBar (или близко к нулю) на холостых оборотах. При резком увеличении оборотов до 3000–4000 кратковременный скачок не превышает 50–70 mBar с быстрым возвратом к норме.
Проблема: Показатели остаются высокими (от 50 mBar и выше на холостом ходу), наблюдается медленный сброс давления после скачка. Это указывает на другие неисправности: закоксованность маслосъемных колец, износ цилиндропоршневой группы или забитые вентиляционные каналы.

Параметр	Норма после замены	Тревожный признак
Давление на холостом ходу	0–15 mBar	≥ 50 mBar
Скачок при 3000–4000 об/мин	≤ 70 mBar (кратковременный)	Высокий, медленный спад

При нормальных показателях проблема с клапаном считается решенной. Если давление избыточно, потребуется углубленная диагностика двигателя: проверка компрессии, состояния маслосъемных колпачков и вентиляционных магистралей картера. Дополнительно исследуйте свечи зажигания и состояние моторного масла на предмет эмульсии или несвойственного запаха.

Список источников

Проверка клапана вентиляции картерных газов требует точной технической информации и понимания принципов работы двигателя. Использование надежных источников гарантирует корректность диагностики и предотвращает ошибки при обслуживании.

Приведенные ниже материалы содержат инструкции по тестированию PCV-клапана, описания симптомов неисправности и методы визуальной оценки компонента. Они основаны на опыте специалистов и рекомендациях производителей.

Официальные руководства по ремонту конкретных моделей автомобилей (OEM)
Технические справочники по двигателям внутреннего сгорания
Статьи в автомобильных журналах ("За рулем", "Авторевю")
Видеоинструкции от сертифицированных автомехаников
Форумы специалистов по диагностике двигателей
Учебные пособия по устройству автомобильных систем
Производительские бюллетени технического обслуживания
Методические материалы автотехникумов
