Как улучшить ИЖ Юпитер-5 самому - полезные идеи и детальные инструкции

Статья обновлена: 18.08.2025

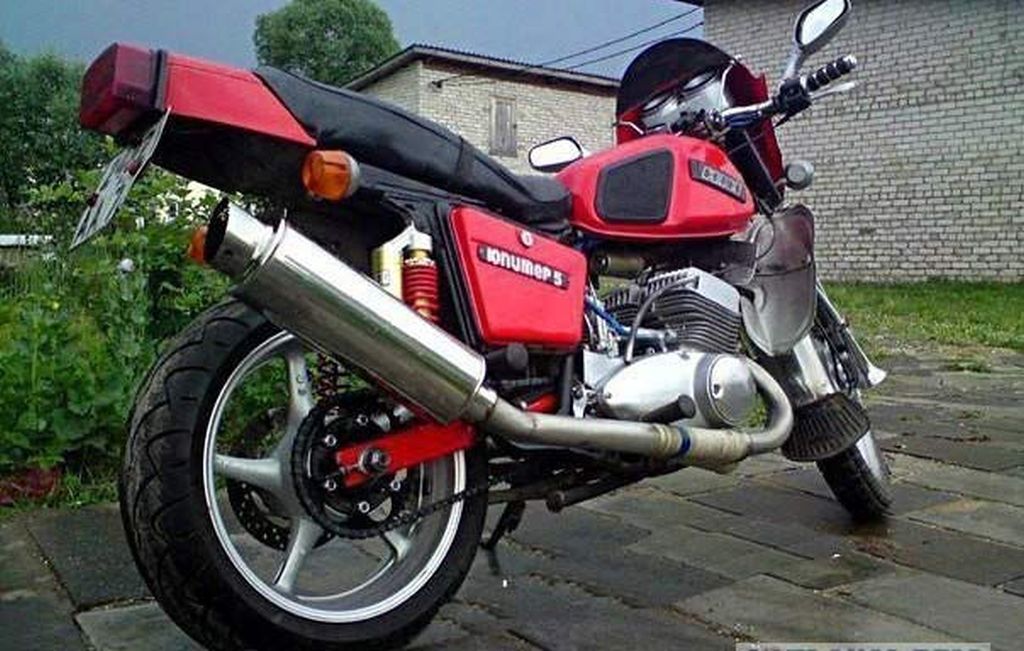

Легендарный ИЖ Юпитер-5 – не просто мотоцикл из прошлого, а уникальная платформа для творчества и самовыражения.

Обладая простой конструкцией и доступностью запчастей, он открывает безграничные возможности для кастомизации в собственном гараже.

Эта статья – практическое руководство для энтузиастов, готовых вдохнуть новую жизнь в советскую классику.

Вы найдете конкретные идеи модернизации и детальные инструкции для самостоятельного воплощения самых смелых проектов.

Полная разборка мотоцикла: порядок действий

Подготовьте чистое, хорошо освещенное рабочее место с достаточным пространством для размещения деталей. Приобретите базовый набор инструментов: торцевые и рожковые ключи, отвертки, съемник стопорных колец, молоток, съемник для подшипников и ручной пресс. Обязательно используйте емкости для крепежа и маркировочные стикеры для систематизации узлов.

Слейте все технические жидкости: топливо из бака, масло из двигателя и коробки передач, тормозную жидкость из гидросистемы. Демонтируйте аккумулятор и снимите сиденье для обеспечения доступа к центральной части мотоцикла. Удалите грязь и масляные отложения с поверхностей при помощи щетки и моющих средств.

Основные этапы демонтажа

Начните с электрических систем:

• Отсоедините клеммы от катушки зажигания и генератора
• Снимите фару, задний фонарь и поворотники
• Аккуратно выведите проводку из хомутов по раме

Перейдите к топливной системе и управлению:

1. Открутите топливный кран и снимите бак
2. Демонтируйте карбюраторы с впускных патрубков
3. Отсоедините тросы сцепления, газа и тормоза
4. Снимите ручки руля и рычаги управления

Ходовая часть	Трансмиссия
Демонтаж передней вилки	Снятие кикстартера
Выпрессовка колесных осей	Отсоединение сцепления
Снятие амортизаторов	Демонтаж коробки передач

При разборке двигателя соблюдайте особую осторожность:

1. Снимите цилиндры и поршневую группу
2. Извлеките коленчатый вал съемником
3. Разберите корпус картера на две половины
4. Достаньте шестерни первичной передачи

Все резьбовые соединения обрабатывайте проникающей смазкой за 10-15 минут до откручивания. Сложные узлы фотографируйте на каждом этапе разборки. Особое внимание уделите расположению распорных втулок и ориентации подшипников - их неправильная установка при сборке приведет к поломке. Уплотнительные кольца и сальники подлежат обязательной замене независимо от их состояния.

Очистка и удаление ржавчины с деталей рамы

Начните с тщательной механической очистки поверхности. Используйте металлические щетки (ручные или насадки для дрели/болгарки), шлифовальные круги или наждачную бумагу зернистостью Р80-Р120. Особое внимание уделите сварным швам, внутренним углам и труднодоступным местам рамы – здесь ржавчина скапливается активнее всего. При сильной коррозии применяйте пескоструйную обработку, которая обеспечит идеальную чистоту металла.

После грубой обработки переходите к химическим методам. Нанесите преобразователь ржавчины (ортофосфорную кислоту или специализированный состав) на оставшиеся очаги коррозии кистью или распылителем. Выдержите 15-30 минут согласно инструкции производителя, затем нейтрализуйте остатки средства раствором соды и промойте раму водой. Для сложных участков используйте гелевые составы – они не стекают с вертикальных поверхностей.

Этапы финишной подготовки

1. Обезжиривание: обработайте всю раму уайт-спиритом или антисиликоном с помощью безворсовой ветоши
2. Шлифовка: пройдитесь абразивом Р220-Р320 для создания шероховатости
3. Антикоррозийная защита: нанесите в 2 слоя:
   • Грунт-праймер с цинком (холодное цинкование)
   • Эпоксидный грунт для изоляции металла

Важные нюансы: Работайте в проветриваемом помещении с использованием СИЗ (респиратор, очки, перчатки). Для внутренних полостей рамы применяйте жидкие антикоры с распылительной трубкой – заполняйте до появления состава из дренажных отверстий. После грунтования проверяйте покрытие на отсутствие пропусков магнитным толщиномером.

Тип повреждения	Способ устранения	Инструмент
Поверхностная ржавчина	Механическая зачистка + преобразователь	Щетка, Р150, химия
Глубокая коррозия	Пескоструй + сварка дефектов	Аппарат пескоструя, Сварка
Точечные очаги	Локальная обработка гелем	Кислотный гель, кисть

Перед покраской убедитесь в полном отсутствии рыхлых участков – простучите раму молотком. Звонкий звук свидетельствует о чистом металле, глухой указывает на скрытую коррозию. Финишный этап – нанесение 2-3 слоев эпоксидной грунтовки с межслойной сушкой 24 часа при температуре +20°C.

Модификация сиденья: уменьшение высоты и обтяжка кожей

Для уменьшения высоты сиденья демонтируем заводскую конструкцию, снимаем старую обивку и поролон. Удаляем излишки наполнителя угловой шлифмашиной или острым ножом, контролируя толщину по периметру – целевая высота снижается на 3-5 см для улучшения посадки. Особое внимание уделяем зоне перехода к баку, формируя плавный изгиб без резких перепадов.

После черновой обработки выполняем финальную корректировку формы крупнозернистой наждачной бумагой. Обезжириваем металлическую основу и наносим свежий слой антикоррозийного грунта. Для восстановления амортизирующих свойств равномерно клеим новый высокоэластичный поролон толщиной 15-20 мм, избегая зазоров на стыках.

Технология обтяжки кожей

Раскраиваем кожзаменитель или натуральную кожу с запасом 50 мм по контуру. Последовательно натягиваем материал от центра к краям, используя строительный фен для размягчения кожи на сложных изгибах. Фиксируем ткань мебельным степлером через каждые 25-30 мм, утапливая скобы в боковые поверхности.

Ключевые этапы:

• Проверка симметрии левой/правой части перед фиксацией
• Подрезка излишков материала после натяжки
• Проклейка стыков термоклеем для защиты от влаги

Важно: Для долговечности используйте перфорированную кожу в зоне контакта с бёдрами – это улучшит вентиляцию. Обработайте швы силиконовой смазкой для защиты от растрескивания.

Перенастройка карбюраторов К-68 на улучшенную топливоподачу

Основная цель перенастройки – оптимизация состава топливно-воздушной смеси на всех режимах работы двигателя ИЖ Юпитер-5. Достигается это корректировкой уровней топлива в поплавковых камерах, подбором жиклёров и регулировкой дозирующих элементов для устранения "прогаров" и "провалов".

Работу начинают с тщательной промывки и продувки всех каналов карбюраторов. Обязательно проверяют герметичность игольчатого клапана и состояние поплавков – деформированные или потяжелевшие от топлива элементы заменяют. Только исправная механика обеспечит точность последующих регулировок.

Ключевые этапы настройки

Последовательность действий для улучшения топливоподачи:

1. Корректировка уровня топлива:
   • Снимите прозрачную дренажную трубку с нижнего штуцера поплавковой камеры
   • Отверните дренажный винт, поднимите трубку вдоль корпуса карбюратора
   • Запустите двигатель, контролируйте уровень топлива – он должен быть на 1-2 мм ниже плоскости разъёма корпуса
   • Регулируйте язычком кронштейна поплавка
2. Подбор жиклёров:
   • Штатные ГДС (главный дозирующий жиклёр) №95 часто заменяют на №100-105 для атмосферных двигателей
   • Жиклёр холостого хода (XX) №40 оставляют или увеличивают до №45 при "проседании" оборотов
   • Для форсированных моторов с воздушным фильтром нулевого сопротивления подбирают комплект экспериментально
3. Настройка холостого хода:
   • Винтом "качества" смеси добиться устойчивых 1200-1400 об/мин
   • Винтом "количества" выставить рекомендованные заводом обороты (не ниже 1000 об/мин)
   • Проверить реакцию на резкое открытие дросселя – отсутствие захлёбывания подтверждает правильность настройки

Проверка работы после настройки: Контрольная поездка должна выявить плавный разгон без детонации под нагрузкой, стабильную работу на переходных режимах и отсутствие чёрного нагара на свечах зажигания. При необходимости выполните точечную коррекцию жиклёров XX или ГДС.

Режим работы	Симптомы бедной смеси	Симптомы богатой смеси
Холостой ход	Неустойчивые обороты, глохнет	Чёрный дым, "прострелы"
Средние обороты	Падение мощности, перегрев	Провалы при разгоне, сажа на свечах
Максимальная нагрузка	Детонация, "стук пальцев"	Падение динамики, повышенный расход

Установка спортивных воздушных фильтров нулевого сопротивления

Замена штатного воздушного фильтра на "нулевик" – популярный метод улучшения наполнения цилиндров топливовоздушной смесью. Это объясняется снижением сопротивления впускного тракта, что особенно заметно на высоких оборотах.

Для ИЖ Юпитер-5 используют карбюраторные модели фильтров с посадочным диаметром 52-55 мм. Ключевой момент – сохранение герметичности соединения, иначе нефильтрованный воздух с абразивом попадет в двигатель, вызывая ускоренный износ.

Пошаговая установка

Необходимые материалы:

• Фильтр нулевого сопротивления (подходящего диаметра)
• Переходное кольцо (при несовпадении размеров)
• Хомуты или монтажные стяжки
• Чистая ветошь для протирки

Порядок работ:

1. Снимите штатный воздушный фильтр в сборе с корпусом.
2. Тщательно очистите посадочную поверхность на карбюраторе от пыли и остатков старой прокладки.
3. Установите переходное кольцо (если требуется), обеспечив плотное прилегание.
4. Наденьте фильтр на патрубок карбютора или переходник, совместив по оси.
5. Надежно зафиксируйте соединение хомутом, избегая перекосов и зазоров.
6. Проверьте отсутствие люфта фильтра и свободу хода руля (фильтр не должен мешать управлению).

Важно: После установки обязательно обогатите топливную смесь. Настройте винт качества или поднимите иглу дросселя в карбюраторе, так как возросший воздушный поток обедняет смесь. Регулярно очищайте фильтр спецсредством (примерно каждые 1000 км), используя пропитку для "нулевиков" – это сохранит его свойства.

Плюсы	Минусы
Прирост мощности (3-5%) на высоких оборотах	Требует частого обслуживания
Улучшенная отзывчивость дросселя	Риск подсоса грязи при негерметичности
Компактность конструкции	Необходимость перенастройки карбюратора

Замена стандартных глушителей на прямоточные

Замена заводских глушителей на прямоточные – один из самых популярных тюнинг-этапов для ИЖ Юпитер-5. Основная цель – снижение сопротивления выпускной системы, что теоретически повышает отдачу двигателя на высоких оборотах. Прямотоки создают характерный басовитый звук, ради которого многие мотоциклисты идут на эту модернизацию.

Важно понимать: установка прямоточных глушителей без перенастройки карбюраторов часто приводит к обеднению топливной смеси. Это может вызвать перегрев двигателя, прогорание поршней или клапанов. Обязательно проверяйте цвет свечей зажигания после установки и будьте готовы к регулировке жиклеров.

Пошаговая процедура замены

1. Демонтаж штатной системы: Открутите гайки крепления глушителей к выпускным трубам цилиндров (обычно ключом на 12-14). Снимите хомуты и кронштейны, фиксирующие глушители на раме и подвеске. Аккуратно стяните глушители с патрубков.
2. Подготовка прямоточных глушителей: Примерьте новые глушители, убедитесь в совпадении посадочных диаметров и углов установки. При необходимости используйте переходные кольца или доработайте крепежные уши. Нанесите термостойкий герметик (графитовую смазку) на стык патрубка и глушителя.
3. Установка и фиксация: Наденьте глушители на патрубки цилиндров до упора. Затяните крепежные гайки с умеренным усилием, избегая перекоса. Закрепите корпус глушителей на штатных точках рамы через резиновые демпферы, обеспечив небольшой зазор от пластиковых деталей.

Критические моменты:

• Зазоры: Контролируйте расстояние до колеса (минимум 20 мм при полном ходе подвески) и отсутствие контакта с цепью, тросом сцепления или проводкой.
• Герметичность стыков: Прогрейте двигатель после установки, затем повторно подтяните крепеж. Появление копоти на стыках укажет на негерметичность.
• Допнастройка: Для двухкарбюраторных модификаций Юпитера-5 замена глушителей почти всегда требует установки жиклеров большего сечения и регулировки качества смеси.

Параметр	Стандартный глушитель	Прямоточный глушитель
Уровень шума	78-82 дБ	92-102 дБ
Вес (1 шт.)	~2.1 кг	~1.3 кг
Влияние на смесь	Оптимальная	Обеднение до 15%

Тюнинг системы зажигания: установка электронного блока

Замена контактного прерывателя на электронный блок – ключевой этап модернизации Юпитер-5. Это полностью исключает проблемы с подгоранием контактов и регулировкой зазора, обеспечивая стабильную искру при любых оборотах. Отсутствие механического износа увеличивает ресурс системы и снижает требования к обслуживанию.

Электронное зажигание формирует импульс высокой энергии благодаря быстрому накоплению и разряду тока в катушке. Это гарантирует уверенный поджиг обеднённой смеси при резком открытии дросселя и холодном пуске. Современные блоки для классических двухцилиндровых двигателей имеют компактный корпус и простую схему подключения с маркированными проводами.

Необходимые материалы и инструменты

• Электронный блок зажигания (БЭЗ) для двухтактных 2-цилиндровых двигателей
• Коммутатор соответствующего типа (часто совмещён с БЭЗ)
• Высоковольтные провода в силиконовой изоляции
• Свечные наконечники NGK или аналог
• Комплект гаечных ключей (8, 10, 13 мм)
• Крестообразная и плоская отвёртки
• Кусачки, изолента, термоусадка
• Мультиметр для проверки цепи

Пошаговая установка

1. Демонтаж штатной системы: Снимите левую крышку картера. Отсоедините провода от катушки и прерывателя, запомнив их расположение. Выкрутите винты крепления контактной группы и датчика Холла (если установлен).
2. Подготовка места: Очистите площадку возле штатного крепления прерывателя. Закрепите монтажную пластину БЭЗ штатными винтами, предварительно нанеся термопасту на тыльную сторону корпуса для отвода тепла.
3. Подключение проводов: Соедините выход БЭЗ с первичной обмоткой катушки. Подсоедините питание (плюс – к замку зажигания через предохранитель 10А, минус – на массу рамы). При наличии датчика Холста подключите его разъём к блоку согласно схеме производителя.
4. Замена высоковольтной части: Установите новые провода на катушку, соблюдая порядок цилиндров (правый – 1, левый – 2). Обрежьте излишки, наденьте свечные наконечники с защитными колпачками.
5. Проверка и регулировка: Включите зажигание, убедитесь в отсутствии искрения на контактах. Проверьте установку угла опережения стробоскопом (должен соответствовать 3-4 мм до ВМТ). Запустите двигатель, прогрейте его и проверьте работу на всех режимах.

Сравнение характеристик

Параметр	Контактное зажигание	Электронный блок
Напряжение искры	12-14 кВ	16-22 кВ
Длительность искры	1.2-1.8 мс	2.2-3.5 мс
Регулировка зазора	Требуется каждые 1000 км	Не требуется
Макс. стабильные обороты	7000 об/мин	9000 об/мин

Важно: Используйте свечи с меньшим калильным числом (А17В вместо А11) для компенсации повышенной энергии искры. Регулярно проверяйте состояние высоковольтных проводов – их пробой критичен для электронных компонентов. Качественный БЭЗ не требует дополнительного охлаждения, но избегайте установки вблизи выпускного тракта.

Переборка двигателя с увеличением рабочего объема

Увеличение рабочего объема двигателя ИЖ Юпитер-5 достигается путем расточки цилиндра и установки поршневой группы большего диаметра. Этот метод требует высокой точности обработки и подбора комплектующих, так как даже незначительные отклонения приведут к ускоренному износу или заклиниванию.

Основные этапы включают демонтаж силового агрегата, дефектовку деталей, механическую обработку цилиндра и подбор поршня с кольцами. Критически важно сохранить соосность гильзы с осью коленвала и обеспечить правильный тепловой зазор между поршнем и стенками цилиндра.

Пошаговая процедура

Необходимые материалы и инструменты:

• Комплект поршней увеличенного диаметра (например, 61.5 мм вместо штатных 61 мм)
• Расточный станок с алмазными резцами
• Торцевой ключ для ГБЦ и картера
• Динамометрический ключ
• Набор щупов для замеров зазоров
• Притирочная паста для клапанов

Последовательность работ:

1. Слить масло и охлаждающую жидкость, демонтировать двигатель с рамы
2. Разобрать ЦПГ: снять головку цилиндра, извлечь поршень через нижнюю часть картера
3. Передать цилиндр на расточку с указанием требуемого диаметра (точность обработки ±0.01 мм)
4. Проверить биение коленвала (допуск не более 0.03 мм), при необходимости заменить подшипники
5. Притереть клапаны к седлам, проверить герметичность керосином
6. Собрать двигатель с новым поршнем, используя динамометрический ключ:

   Узел	Момент затяжки (Н·м)
   Головка цилиндра	22-25
   Картер двигателя	12-15
   Свеча зажигания	30-35

7. Проверить компрессию (должна быть в пределах 9.5-10.5 атм после обкатки)

Важно: После сборки обязательна обкатка в течение 500 км на смеси масла с бензином в пропорции 1:25. Избегайте нагрузок свыше 50% от максимальных оборотов в этот период. Контролируйте температуру двигателя и отсутствие посторонних шумов.

Шлифовка и полировка деталей двигателя

Качественная обработка внутренних поверхностей двигателя напрямую влияет на газодинамику и снижение механических потерь. Уменьшение шероховатости каналов впуска/выпуска, камеры сгорания и поршневой группы способствует лучшему наполнению цилиндров и уменьшению нагарообразования.

Для ручной доработки потребуется набор абразивных материалов разной зернистости: от наждачной бумаги P180 для грубой обработки до войлочных кругов с пастой ГОИ для финишного глянца. Обязательно используйте респиратор и защитные очки – алюминиевая пыль токсична.

Ключевые этапы обработки

1. Демонтаж и обезжиривание: Снимите ГБЦ, карбюратор, выпускной коллектор. Промойте детали уайт-спиритом, удалите старые прокладки.
2. Грубая шлифовка каналов:
   • Обработайте впускные патрубки дрелью с резиновой конусной насадкой и наждачной лентой P180-P240
   • Скруглите острые кромки в местах перехода каналов в седла клапанов
3. Полировка камеры сгорания и поршней:
   • Пройдите абразивами P400-P600 по зазубринам на поршнях
   • Вручную обработайте камеру сгорания войлочным стержнем с пастой
4. Финишная полировка:
   • Впускные каналы доведите до зеркала дремелем с войлочным кругом
   • Выпускные тракты полируйте только до матового состояния – гладкая поверхность ухудшает теплоотдачу

Критически важно после полировки выполнить ультразвуковую мойку деталей! Мельчайшие абразивные частицы в масляных каналах гарантированно приведут к ускоренному износу вкладышей и распредвала.

Деталь	Рекомендуемая зернистость	Особенности
Впускные каналы	P400 → P2000	Обязательная зеркальная полировка
Выпускные каналы	P320 → P600	Только матовая обработка
Поршни (юбка)	P600	Полировка вдоль оси пальца
Камера сгорания	P800 → P1500	Без изменения геометрии

Кастомизация руля: выбор формы и материала

Руль напрямую влияет на управляемость, комфорт посадки и стиль мотоцикла. Неправильно подобранная форма или материал вызовут усталость рук, ухудшат маневренность и нарушат эстетику конструкции. Учет антропометрии райдера и стиля кастомизации критически важен.

Основные параметры для анализа: высота подъема, ширина, угол изгиба и выноса. Для "Юпитера-5" с классической посадкой чаще выбирают умеренные параметры, избегая экстремальных решений спортивных или чопперных рулей, которые требуют серьезной переделки креплений.

Популярные формы руля

Типичные варианты для классического кастом-проекта:

• "Бар" (прямой): Минимализм, улучшенная точность управления на скорости. Требует низкого положения корпуса.
• "Рога" (апхэндл): Вертикальная или наклонная установка. Обеспечивает высокую посадку, снижает нагрузку на поясницу.
• "Трапеция" (клип-он): Спортивный стиль с пониженным хватом. Укорачивает вынос, повышает жесткость.
• "Загнутый" (турецкий): Плавный изгиб назад. Компромисс между комфортом и управляемостью.

Ключевые материалы и их свойства:

Сталь	Высокая прочность, ремонтопригодность	Большой вес, коррозия без покрытия
Алюминий	Легкость, разнообразие обработки	Хрупкость при ударных нагрузках
Нержавеющая сталь	Коррозионная стойкость, блеск	Высокая стоимость, сложная сварка

Обязательно проверяйте совместимость посадочного диаметра (обычно 22 мм у "Юпитера-5") и надежность креплений. Для стальных рулей используйте порошковую окраску или хромирование, алюминиевые – полируйте или анодируйте. Резиновые или кожаные накладки на грипсы уменьшают вибрацию и улучшают сцепление.

Модернизация тормозной системы переднего колеса

Стандартный барабанный тормоз переднего колеса ИЖ Юпитер-5 часто критикуют за недостаточную эффективность, особенно при экстренном торможении или мокрой дороге. Основные проблемы – "ватность" реакции, склонность к перегреву и быстрый износ колодок при активной эксплуатации.

Существует два основных пути модернизации: улучшение существующей барабанной системы или радикальная замена на дисковый тормоз. Выбор зависит от бюджета, навыков и требований к характеристикам.

Вариант 1: Улучшение барабанного тормоза

• Замена колодок: Установка современных безасбестовых колодок с улучшенным коэффициентом трения (например, Ferodo или аналогов). Обязательно притереть новые колодки к барабану.
• Модернизация привода: Замена штатного троса на тефлонированный с низким трением. Установка регулируемого рычага на руле для оптимизации хода и усилия.
• Чистка и настройка: Полная разборка, очистка механизма от грязи и старой смазки. Смазка осей колодок высокотемпературной смазкой. Точная регулировка положения колодок относительно барабана.
• Доработка барабана: Легкая насечка внутренней поверхности для улучшения отвода воды и газов (выполняется аккуратно на токарном станке).

Вариант 2: Установка дискового тормоза

1. Подбор донорских компонентов: Наиболее распространенный вариант – использование узлов от мотоциклов "Ява" 634/638, "Минск" или китайских аналогов. Понадобится: суппорт с креплением, тормозной диск, главный цилиндр, ручка, шланг, кронштейны.
2. Изготовление адаптеров: Фрезеровка или сварка переходной пластины для крепления суппорта к вилке Юпитера. Критично соблюсти соосность диска и плоскости хода суппорта.
3. Модификация ступицы/втулки: Установка диска на штатную ступицу через переходное кольцо-спейсер. Альтернатива – замена втулки на донорскую с посадочным местом под диск.
4. Монтаж гидролинии: Прокладка тормозного шланга вдоль вилки с надежной фиксацией хомутами. Избегать перегибов и контакта с подвижными частями.
5. Установка главного цилиндра: Крепление бачка и цилиндра на руль. Соединение с ручкой. Подбор рычага с правильным передаточным отношением.
6. Прокачка системы: Заправка тормозной жидкостью DOT-4 и тщательное удаление воздуха из контура методом последовательного перекачивания.

После монтажа обязательна проверка: плавность хода ручки, отсутствие подтеков жидкости, равномерность срабатывания. Первые 50 км избегать резких торможений для притирки поверхностей.

Параметр	Барабан (доработанный)	Дисковый тормоз
Стоимость	Низкая	Высокая
Сложность установки	Средняя	Высокая
Эффективность торможения	Умеренное улучшение	Радикальное улучшение
Стабильность (мокро/жарко)	Ограниченная	Высокая
Вес	Незначительное снижение	Увеличение

При установке дискового тормоза критически важно проверить отсутствие биения колеса и параллельность диска суппорту. Любые перекосы приведут к заклиниванию или снижению эффективности. Для вилок с хрупкими дропаутами (ранние модели) может потребоваться усиление зоны крепления суппорта.

Замена крыльев на облегченные варианты

Стандартные стальные крылья ИЖ Юпитер-5 существенно утяжеляют конструкцию, негативно влияя на разгонную динамику и манёвренность. Установка облегченных аналогов снижает общую массу мотоцикла на 2-3 кг, улучшая отзывчивость рулевого управления и стабильность в поворотах за счет снижения неподрессоренных масс.

Ключевой критерий выбора – баланс веса и прочности: дешевый пластик может треснуть от вибраций, а карбон требует навыков обработки. Оптимальны алюминиевые сплавы серии Д16Т или композиты типа стеклопластика – они устойчивы к коррозии и выдерживают эксплуатационные нагрузки при сокращении веса на 40-60%.

Технология замены

Инструменты и материалы:

• Облегченные крылья (готовые или заготовки для самостоятельного формования)
• Набор рожковых ключей (8-13 мм)
• Электролобзик с пилкой по металлу/композитам
• Резиновые демпферы (для виброизоляции)
• Крепеж из нержавеющей стали (болты М6, шайбы, гайки-барашки)

Последовательность работ для переднего крыла:

1. Снимите колесо, открутив гайку оси и вытащив стопорный шплинт
2. Демонтируйте штатное крыло, ослабив 4 крепежных болта на вилке
3. Накройте новое крыло защитной пленкой, нанесите контур креплений через технологические отверстия вилки
4. Просверлите монтажные отверстия сверлом на 0.5 мм больше диаметра болтов
5. Установите резиновые прокладки между крылом и вилкой, зафиксируйте болтами с динамометрическим моментом 12-15 Н·м

Материал крыла	Толщина (мм)	Вес (перед/зад)	Особенности монтажа
Алюминий 2мм	2.0	0.8кг / 1.2кг	Требует заклёпки краёв
Стеклопластик	3.5	0.6кг / 0.9кг	Обязательна окантовка торцов
Карбон 2.5мм	2.5	0.4кг / 0.7кг	Использовать мягкие шайбы

При установке заднего крыла учитывайте зазор над шиной – минимум 30 мм под нагрузкой. Для крепления используйте штатные кронштейны рамы, усилив их алюминиевыми накладками при увеличении ширины покрышки. Проверьте отсутствие контакта с цепью и амортизаторами на ходу с полной амплитудой подвески.

Покраска рамы в нестандартный цвет

Качественная подготовка рамы – ключевой этап: тщательно удалите старую краску болгаркой с металлической щёткой или химической смывкой, обезжирьте поверхность уайт-спиритом или антисиликоном, затем обработайте преобразователем ржавчины при наличии очагов коррозии. Нанесите 2 слоя кислотного грунта для защиты металла и улучшения адгезии, после высыхания отшлифуйте мелкозернистой наждачкой (P400-P600) для устранения подтёков и создания шероховатости.

Выбор нестандартного оттенка требует внимания к совместимости материалов: для металлических поверхностей подойдут эпоксидные грунты и автоэмали типа "металлик", "хамелеон" или матовые термостойкие составы. Рассмотрите варианты вроде матового оливкового, бронзового "антик" или глубокого сапфирового – используйте колеровочные карты автосервисов для точного подбора. Наносите базовый цвет в 3-4 тонких слоя с межслойной сушкой 15-20 минут, избегая пыльных помещений и влажности выше 70%.

Технология нанесения защитного покрытия

После полного высыхания базы (не менее 24 часов) покройте раму двухкомпонентным лаком:

1. Смешайте лак с отвердителем строго по пропорции производителя
2. Наносите широкими перекрестными движениями пульверизатора
3. Первый слой – тонкий "туманный" (для адгезии)
4. Второй слой – плотный, но без подтёков

Для эксклюзивного эффекта добавьте декоративные элементы:

• Аэрография контрастных полос на подкосах
• Трафаретная роспись геометрических узоров
• Локализованное патинирование медным воском

Этап	Время сушки	Инструмент
Кислотный грунт	40-60 мин	Кисть/краскопульт
Автоэмаль	24 часа	Краскопульт 1.4 мм
Лак	72 часа	Краскопульт 1.8 мм

Перед сборкой выдержите раму в сухом помещении 5-7 суток для полной полимеризации, места контакта с крепежом обработайте графитовой смазкой для предотвращения повреждений при затяжке. Регулярно осматривайте покрытие на предмет сколов – локальный ремонт проводите сразу эпоксидным грунтом и карандашом-корректором в тон.

Нанесение аэрографии на топливный бак

Тщательно подготовьте поверхность бака: удалите старое покрытие шлифовальной машинкой или наждачной бумагой (P320-P400), обезжирите уайт-спиритом и нанесите грунт в 2-3 тонких слоя с межслойной сушкой. После высыхания отполируйте основание абразивной губкой P800-P1000 для идеальной гладкости, уделяя особое внимание зонам возле заливной горловины и креплений.

Создайте трафарет по эскизу: распечатайте рисунок на плоттере или вырежьте вручную из аэрограф-пленки. Для многослойных композиций подготовьте отдельные маски для каждого цветового блока. Надежно зафиксируйте трафарет на баке, исключая подтёки краски под края, используя монтажный спрей-клей для сложных рельефных участков.

Технология нанесения краски

Придерживайтесь последовательности:

1. Нанесите фоновый цвет базовой эмалью равномерными крестообразными движениями на расстоянии 15-20 см
2. Снимите первый трафарет и наложите маску для следующего слоя после 30-минутной просушки
3. Проработайте детали аэрографом под углом 45° с пониженным давлением (0.8-1 атм)
4. Добавьте эффекты градиента или теней плавным распылением с уменьшением подачи краски

Используйте только специальные автомобильные акриловые краски, совместимые с последующим лаком. После полного высыхания рисунка (24 часа) покройте бак 2-3 слоями прозрачного двухкомпонентного лака с межслойной сушкой 15 минут. Полировку выполняйте не ранее чем через 72 часа полипадами с абразивностью P2000-P3000.

Типичные ошибки:

• Неровная полировка грунта → бугристый рисунок
• Смазывание краёв при снятии трафарета → потеки
• Нанесение толстого слоя лака → подтёки на вертикальных поверхностях

Изготовление кастомных декоративных накладок

Основная цель создания кастомных накладок – визуальная индивидуализация мотоцикла, скрытие мелких дефектов или изношенных участков штатных деталей. Они часто устанавливаются на боковые крышки двигателя, бензобак, седло или задние крылья, позволяя радикально изменить восприятие формы и линий ИЖ Юпитер-5 без сложных переделок.

Для работы потребуется базовый набор инструментов: материал-заготовка (алюминиевый лист 1-3мм, пластик ABS/PETG 2-5мм, фанера), электролобзик или ножовка по металлу, напильники разной зернистости, наждачная бумага, дрель со сверлами, крепежные элементы (винты, заклепки, двухсторонний скотч), средства разметки (маркер, карандаш, линейка, лекала) и средства защиты (очки, перчатки). Тщательная подготовка поверхности перед установкой обязательна.

Пошаговый процесс изготовления

Шаг 1: Создание шаблона и разметка

1. Снимите деталь, на которую будет крепиться накладка, или сделайте ее точный бумажный шаблон (малярным скотчем и картоном).
2. Перенесите контур шаблона на выбранный материал, добавив припуск 5-10мм для последующей точной подгонки.
3. Разметьте внутренние отверстия (под крепеж, элементы мотоцикла) и желаемые декоративные прорези или перфорацию.

Шаг 2: Раскрой и черновая обработка

• Вырежьте заготовку по внешнему контуру с помощью лобзика (для металла/фанеры) или пилки по пластику. Действуйте аккуратно, не выходя за границы припуска.
• Просверлите стартовые отверстия для внутренних контуров и вырежьте их.
• Снимите грубый слой материала по краям напильником, приближаясь к чистовой линии разметки.

Шаг 3: Точная подгонка и финишная обработка

1. Приложите заготовку к месту установки, фиксируя струбцинами или скотчем. Выявите зоны, требующие дополнительной подрезки.
2. Постепенно стачивайте материал напильником и наждачкой, добиваясь идеального прилегания к поверхности мотоцикла по всему периметру.
3. Скруглите все острые кромки, отполируйте или заматируйте поверхность (в зависимости от желаемого эффекта).

Шаг 4: Крепление накладки

Способ крепления	Материалы	Особенности
Винты/Болты	Нержавеющие винты M4-M5, шайбы, декоративные колпачки	Надежно, требует сверления в раме/детали, видны головки крепежа.
Заклепки	Вытяжные алюминиевые заклепки	Аккуратный монтаж "впотай", неразъемное соединение.
Двухсторонний скотч	Автомобильный скотч на вспененной основе (VHB)	Скрытый монтаж, требует идеально ровной поверхности, менее надежно.

Важно: При сверлении отверстий под крепеж на мотоцикле убедитесь, что не повредите скрытые элементы (проводка, трубки). Надежно затяните крепеж, но без перетяжки, особенно на пластике.

Шаг 5: Финишные работы и защита

• Тщательно обезжирьте готовую накладку перед покраской или нанесением покрытия.
• Используйте грунт, краску (аэрозольную или порошковую для металла) и лак, подходящие для выбранного материала и условий эксплуатации.
• Для алюминия: возможна полировка до зеркала или анодирование. Для пластика: окраска или оклейка пленкой.

Установка светодиодной оптики для фар и габаритов

Замена штатных ламп на светодиодные решения кардинально улучшает светотехнику мотоцикла. LED-элементы обеспечивают яркий белый свет с чёткой границей пучка, снижают нагрузку на генератор и обладают многократно большим ресурсом.

Перед началом работ подготовьте комплект светодиодных ламп с цоколем H4 для фары (например, COB или матричного типа), аналоги для габаритов (T10/W5W), термоустойчивые хомуты, изоленту и диэлектрическую смазку. Убедитесь, что LED-лампы совместимы с рефлектором фары Юпитера – неправильный светораспределение может ослеплять встречных водителей.

Пошаговая замена ламп

1. Снимите ветровое стекло и фару, открутив крепёжные гайки на кронштейнах
2. Аккуратно отсоедините колодки питания от лампы ближнего/дальнего света и габарита
3. Отожмите пружинный фиксатор штатной лампы H4, извлеките её из корпуса
4. Вставьте светодиодную лампу, соблюдая ориентацию (маркировка «TOP» должна быть вверху)
5. Закрепите лампу родным фиксатором, нанесите диэлектрическую смазку на контакты
6. Аналогично замените габаритную лампу в верхней части фары

Важно: Для LED-ламп H4 часто требуется установка переходных противотуманных колец или регулировка положения цоколя, чтобы избежать засветки вверх. Проверьте светотеневую границу на стене – резкая линия должна начинаться на уровне центра фары.

Особенности подключения

• Фары с CAN-шиной: используйте обманки нагрузки (резисторы 6-8 Ом/50Вт) для предотвращения ошибок
• Мощные матричные лампы: установите дополнительное реле через предохранитель
• Полярность: светодиоды чувствительны к +/- , при неправильном включении не работают

Параметр	Лампа накаливания	Светодиод
Потребляемая мощность	60/55 Вт	15-25 Вт
Световой поток (люмен)	~1000 лм	3000-5000 лм
Ресурс работы	500-1000 часов	25 000+ часов

После установки герметизируйте крышку фары силиконовым составом – конденсат губителен для LED-драйверов. Для габаритов рекомендуется выбирать лампы с равномерной засветкой по всему корпусу, избегая точечных «слепящих» элементов.

Перетяжка или замена чехлов амортизаторов

Чехлы амортизаторов на ИЖ Юпитер-5 выполняют критически важную защитную функцию: предохраняют штоки и сальники от грязи, песка и коррозионных агентов. Со временем заводские текстильные чехлы рвутся, теряют эластичность или покрываются масляными пятнами, что требует обязательного вмешательства для сохранения работоспособности подвески.

Замена или реставрация чехлов – доступный способ не только улучшить технические характеристики, но и придать мотоциклу индивидуальный стиль. Современные материалы в сочетании с ручной работой позволяют создать надежную защиту с уникальным дизайном, существенно продлевая ресурс амортизаторов.

Практические решения и материалы

Для самостоятельного изготовления чехлов рекомендуются материалы с повышенной износостойкостью:

• Неопрен – устойчив к влаге и температурным перепадам
• Усиленный ПВХ с армированием полиэстером
• Пропитанный брезент – бюджетный аналог заводских чехлов
• Кожа/кожзам – для ретро-стиля (требует пропитки)

Материал	Толщина	Особенности монтажа
Неопрен	3-4 мм	Термообработка краёв для предотвращения осыпания
Армированный ПВХ	1.5-2 мм	Обязательна прошивка капроновой нитью
Кожа	2-3 мм	Предварительная выдержка в моторном масле

Пошаговая технология замены

1. Снимите заднее колесо и ослабьте нижнее крепление амортизатора
2. Аккуратно стяните старые чехлы, очистите штоки ветошью
3. Выкроите новые чехлы по шаблону (длина 180 мм, Ø верхнего края 45 мм)
4. Обработайте срезы материала:
   • Для синтетики – опалите горелкой
   • Для кожи – промажьте края резиновым клеем
5. Сшейте заготовку в цилиндр, выверните швом внутрь
6. Наденьте чехлы на амортизаторы до щелчка фиксатора

Важно: при установке избегайте контакта чехлов с выхлопной трубой – для термозащиты наклейте алюминиевый скотч на обращённую сторону. Раз в сезон обрабатывайте кожаные чехлы водоотталкивающей пропиткой, а синтетические промывайте мыльным раствором.

Перекладка проводки с термоусадкой разъемов

Старая проводка ИЖ Юпитер-5 часто имеет хрупкую изоляцию, окисленные контакты и разболтанные разъемы, что становится источником проблем с запуском и работой электрооборудования. Замена жгутов на новые провода с современными разъемами и термоусадкой значительно повысит надежность, упростит дальнейшее обслуживание и придаст моторному отсеку более аккуратный вид.

Работу начинают с тщательного изучения заводской схемы электропроводки мотоцикла и составления собственного плана прокладки новых жгутов с учетом желаемых доработок. Необходимо полностью демонтировать старую проводку, аккуратно маркируя каждый снятый провод и его назначение на обоих концах (например, изолентой с надписями или бирками), чтобы избежать путаницы при сборке.

Необходимые материалы и инструменты

• Провода: Многожильный медный провод в ПВХ изоляции разных цветов и сечений (соответствующих нагрузке: 0.5-0.75 мм² для сигналов, 1.0-1.5 мм² для фар, 2.5-4.0 мм² для стартера).
• Разъемы: Водонепроницаемые клеммы и колодки (типа "мама"/"папа"), желательно с фиксаторами.
• Термоусадка: Разных диаметров (тонкая для отдельных проводов, толстая для жгутов), включая клеевую термоусадку для герметизации соединений.
• Инструмент: Стриппер для зачистки проводов, обжимные клещи (кримпер) для выбранных клемм, нож, кусачки, строительный фен (или аккуратно зажигалка), маркер.
• Прочее: Монтажные стяжки, гофра или тканевая изолента для защиты жгута.

Пошаговый процесс перекладки

1. Изготовление сегментов: Отрежьте провода нужной длины с запасом 5-10 см. Зачистите концы на длину, требуемую клеммой.
2. Обжим клемм: Обожмите подготовленные концы проводов в соответствующие металлические части клемм с помощью кримпера. Убедитесь в надежной фиксации.
3. Термоусадка отдельных соединений:
   • Наденьте отрезок обычной термоусадки подходящего диаметра на провод *до* установки клеммы в пластиковый корпус разъема.
   • Вставьте обжатую клемму в пластиковый корпус разъема до щелчка фиксатора.
   • Сдвиньте термоусадку на место соединения провода и металлической гильзы клеммы.
   • Аккуратно прогрейте термоусадку феном (или пламенем зажигалки с большого расстояния, не перегревая), добившись ее плотной усадки и герметизации.
4. Формирование жгутов: Соберите провода, идущие в одном направлении, в аккуратные жгуты. Скрепите их монтажными стяжками или обмотайте тканевой изолентой (не ПВХ, она плавится). Для защиты от трения и высокой температуры наденьте на жгут пластиковую гофру.
5. Термоусадка жгутов (опционально): На ответственные участки жгута (например, входы в раму, зоны возле двигателя) наденьте широкую термоусадку или клеевую термоусадку большого диаметра. Прогрейте ее для создания дополнительного защитного слоя.
6. Прокладка и подключение: Проложите готовые жгуты по мотоциклу, избегая острых кромок, подвижных частей и источников сильного тепла. Закрепите стяжками. Подключайте разъемы строго согласно схеме и ранее сделанным меткам.
7. Проверка: Перед окончательной фиксацией жгутов и установкой облицовки обязательно проверьте мультиметром отсутствие коротких замыканий и правильность подключения всех цепей. Проверьте работу света, поворотов, звукового сигнала, зажигания и стартера.

Использование термоусадки, особенно клеевой, на всех соединениях и вводах в разъемы обеспечивает высокую защиту от влаги, окисления и вибрации. Правильно выполненная перекладка проводки с качественными разъемами сделает электросистему "Юпитера-5" значительно надежнее заводской и избавит от многих "глюков" старой проводки на долгие годы.

Сборка двигателя с регулировкой клапанов

Чистота и аккуратность на этом этапе критичны. Все детали цилиндро-поршневой группы и газораспределительного механизма должны быть тщательно очищены от абразива и старого масла, а их состояние – проверено на предмет износа или повреждений (задиры на зеркале цилиндра, геометрия юбки поршня, состояние колец, тарелок клапанов и их седел, кулачков распредвала, толкателей).

Сборку начинают с установки коленчатого вала в картер двигателя, предварительно убедившись в правильности положения упорных полуколец и смазав коренные шейки моторным маслом. Далее монтируют шатуны с поршнями, строго соблюдая метки направления (стрелки на днищах поршней – к передней части мотоцикла) и порядок затяжки шатунных болтов с требуемым моментом.

Монтаж ЦПГ и ГРМ

1. Установка поршневых колец: Аккуратно наденьте компрессионные (верхнее и нижнее) и маслосъемное кольца на поршни, соблюдая ориентацию (метки "TOP" – вверх) и правильное расположение замков (развести стыки колец примерно на 120 градусов относительно друг друга и осей поршневого пальца).
2. Монтаж цилиндров: Наденьте цилиндры на поршни, используя стяжку для поршневых колец, чтобы не сломать кольца при прохождении канавок. Смажьте зеркала цилиндров маслом. Установите прокладку под цилиндр.
3. Установка головки цилиндров: Наденьте головку блока цилиндров (ГБЦ) на шпильки цилиндров. Установите новую прокладку ГБЦ. Затягивайте гайки крепления ГБЦ крест-накрест в несколько приемов, строго соблюдая указанную производителем последовательность и конечный момент затяжки.
4. Монтаж распредвала и толкателей: Установите распредвал в постель ГБЦ, предварительно смазав кулачки и опорные шейки. Вставьте толкатели в свои направляющие втулки в ГБЦ, также смазанные маслом.
5. Установка коромысел и оси коромысел: Наденьте коромысла на ось коромысел, предварительно смазав места контакта. Установите ось с коромыслами на шпильки ГБЦ и зафиксируйте гайками.

Регулировка тепловых зазоров клапанов

Тепловой зазор между регулировочным винтом коромысла и торцом стержня клапана обязателен для компенсации теплового расширения деталей. Неправильный зазор (слишком большой или слишком малый) приводит к снижению мощности, повышенному шуму, прогару клапанов.

1. Проверните коленчатый вал (с помощью кикстартера или ключа за гайку генератора) до положения, когда оба клапана на регулируемом цилиндре закрыты (оба толкателя опущены). Это соответствует положению поршня в ВМТ (верхней мертвой точке) в конце такта сжатия.
2. Ослабьте контргайку на регулировочном винте коромысла нужного клапана (впускного или выпускного).
3. Вставьте щуп требуемой толщины в зазор между регулировочным винтом и торцом клапана.
4. Вращая регулировочный винт отверткой, добейтесь, чтобы щуп входил в зазор с легким ощутимым сопротивлением (он должен протягиваться, но не болтаться свободно).
5. Удерживая регулировочный винт от проворачивания, затяните контргайку с необходимым моментом. После затяжки обязательно перепроверьте зазор щупом – он мог измениться.
6. Повторите процедуру для второго клапана на этом цилиндре, а затем для клапанов второго цилиндра, предварительно установив его поршень в ВМТ на такте сжатия.

Рекомендуемые тепловые зазоры для Иж Юпитер-5:

Клапан	Зазор (холодный двигатель), мм
Впускной	0.05 - 0.07
Выпускной	0.05 - 0.07

Примечание: Точное значение зазора может незначительно варьироваться в зависимости от модификации двигателя и используемых деталей, всегда сверяйтесь с руководством по ремонту для вашей конкретной модели. Для спортивных режимов работы иногда устанавливают зазоры на 0.01-0.02 мм больше.

После запуска двигателя и его прогрева до рабочей температуры прислушайтесь к работе ГРМ. Легкий, равномерный стук клапанов – норма. Сильный, неравномерный стук или отсутствие стука вообще указывают на необходимость повторной проверки и регулировки зазоров на горячем двигателе.

Финишная регулировка карбюраторов после тюнинга

После установки тюнинговых деталей (форсунок, диффузоров, дросселей) или доработки впуска критически важна точная синхронизация карбюраторов и корректировка состава смеси. Игнорирование этого этапа приведёт к падению мощности, перерасходу топлива или перегреву двигателя даже при качественно выполненном апгрейде других узлов.

Подготовьтесь к регулировке: прогрейте мотор до рабочей температуры, убедитесь в герметичности впускного тракта и исправности свечей зажигания, запаситесь тахометром и длинной отвёрткой для доступа к винтам. Двигатель должен работать на технически исправной системе зажигания с правильно выставленным УОЗ.

Порядок выполнения регулировочных работ

1. Предварительная синхронизация тяг
   Ослабьте контргайки на тягах, соединяющих дроссельные заслонки. Добейтесь идентичного положения заслонок в обоих карбюраторах на глаз, затем затяните гайки.
2. Балансировка холостого хода
   • Запустите двигатель, включите нейтральную передачу
   • Откройте винт качества смеси на 1.5 оборота от закрученного состояния в каждом карбюраторе
   • Вращением винтов количества смеси установите обороты ХХ в диапазоне 1100-1300 об/мин
3. Корректировка состава смеси
   • Попеременно обедняйте смесь (закручивая винт качества) в каждом карбюраторе до начала неустойчивой работы двигателя
   • Верните винт на ¼-½ оборота назад до стабилизации оборотов
   • Повторите операцию для второго карбюратора
4. Финишная синхронизация по разрежению
   • Подключите вакуумметры к впускным патрубкам цилиндров
   • Корректировкой тяг карбюраторов добейтесь одинаковых показаний на обоих приборах (±2 см рт.ст.)
   • Проверьте реакцию на резкое открытие дросселя – стрелки должны синхронно отклоняться и возвращаться

Контрольные проверки: После регулировки протестируйте мотоцикл в движении. Признаки правильно настроенных карбюраторов:

• Ровная работа на ХХ без самопроизвольного изменения оборотов
• Отсутствие провалов при резком открытии газа с низких оборотов
• Равномерный нагрев выпускных труб обоих цилиндров
• Отсутствие чёрного дыма при разгоне и серого налёта на свечах

Обкатка мотоцикла и проверка всех систем

После завершения тюнинга и сборки ИЖ Юпитер-5 критически важна правильная обкатка двигателя и трансмиссии. Это обеспечит приработку новых деталей, выявит скрытые дефекты сборки и гарантирует долговечность мотора. Пренебрежение этим этапом приведет к преждевременному износу и возможным поломкам.

Перед первым запуском тщательно проверьте: уровень масла в картере и редукторе заднего моста, герметичность топливной системы и патрубков, затяжку всех критических резьбовых соединений (головки цилиндров, коленвал, крепление двигателя, колесные гайки), работу сцепления и свободный ход ручек управления. Убедитесь в отсутствии контактов проводки с подвижными или нагревающимися элементами.

Поэтапная программа обкатки

Строго соблюдайте ограничения по нагрузке и оборотам на каждом этапе:

1. 0-100 км (Холодная приработка):
   • Запускайте двигатель только после ручной прокрутки кикстартером (3-5 раз)
   • Прогревайте мотор 3-5 минут на холостых (1500±100 об/мин)
   • Двигайтесь на 2-3 передаче, не превышая 40 км/ч и 3500 об/мин
   • Избегайте резких ускорений и длительного движения с постоянной скоростью
   • Делайте перерывы каждые 20 минут для охлаждения двигателя
2. 100-300 км (Частичная нагрузка):
   • Максимальная скорость 60 км/ч, обороты до 4500 об/мин
   • Допускаются плавные разгоны с частичным открытием дросселя
   • Практикуйте торможение двигателем при снижении скорости
   • Контролируйте температуру двигателя рукой (недопустим перегрев!)
3. 300-500 км (Стабилизация):
   • Кратковременный выход на 70 км/ч и 5500 об/мин
   • Проверка реакции на открытие дросселя во всем диапазоне передач
   • После пробега 500 км – обязательная замена масла с промывкой

Контрольные проверки во время обкатки:

Система двигателя	Отсутствие посторонних стуков, стабильные холостые обороты, равномерная работа обоих цилиндров
Трансмиссия	Плавное включение передач без хруста, отсутствие вибрации кардана, нормальный нагрев редуктора
Электрооборудование	Работоспособность всей оптики, стабильное напряжение (13.5-14.8В при 3000 об/мин)
Шасси	Отсутствие люфтов в рулевой колонке и подвесках, правильная работа тормозов

После завершения обкатки проведите финальную диагностику: измерьте компрессию в цилиндрах (должна быть равномерной), проверьте затяжку головки блока и креплений двигателя, отрегулируйте клапана при необходимости, выполните точную настройку карбюраторов и зажигания под текущее состояние мотора. Только убедившись в стабильной работе всех систем на всех режимах, можно эксплуатировать мотоцикл в полную мощность.

Список источников

При подготовке материала использовались специализированные технические ресурсы и практические руководства, посвящённые обслуживанию и модернизации советских мотоциклов.

Ключевые источники включают документацию от производителя, тематические исследования энтузиастов и экспертные рекомендации по работе с системами ИЖ Юпитер-5.

• Официальное руководство по эксплуатации и ремонту мотоцикла ИЖ Юпитер-5
• Архивы номеров журнала Мото за 1990-2005 гг. (разделы технических модификаций)
• Форумные обсуждения на профильных ресурсах: Jupiter5.ru, Мотобратва.net
• Практическое пособие "Тюнинг советских мотоциклов" (автор С. Петров, изд. 2018 г.)
• Видеоинструкции канала "Гараж 54: Реставрация ИЖ" на YouTube
• Технические отчёты клуба "Ветераны ИЖ" (сборник модификаций карбюратора К-36)
• Статья "Оптимизация системы зажигания Юпитер-5" (журнал Техника-молодёжи №3, 2020)

Видео: Иж юпитер 5 тюнинг


• Замена помпы ВАЗ-2114 - когда менять и как сделать своими руками

• Клиренс Пежо-308 - показатели и детали

• Детонация двигателя - причины возникновения и виды
