КамАЗовская раздатка - как устроена и чинится

Статья обновлена: 18.08.2025

Раздаточная коробка – ключевой агрегат трансмиссии полноприводных грузовиков КамАЗ.

Она распределяет крутящий момент между ведущими мостами и включает передний мост при необходимости.

Понимание конструкции раздатки и особенностей её обслуживания критично для безотказной эксплуатации автомобиля в тяжёлых условиях.

Статья детально разберёт устройство механизма, типичные неисправности и методы их устранения.

Кинематическая схема и основные компоненты раздатки

Кинематическая схема раздаточной коробки КамАЗ базируется на цилиндрических косозубых шестернях, обеспечивающих распределение крутящего момента между осями. Ведущий вал принимает момент от коробки передач через карданный вал и передает его через промежуточную шестерню на шестерню привода переднего моста. Параллельно реализована цепная (на части моделей) или шестерёнчатая передача для привода заднего моста с возможностью блокировки дифференциала.

Дифференциальный механизм межосевого типа компенсирует разницу угловых скоростей мостов при поворотах. Принудительная блокировка осуществляется кулачковой муфтой, жестко соединяющей валы привода мостов. Переключение режимов (2H, 4H, 4L) выполняется посредством зубчатой муфты на валу понижающей передачи, изменяющей передаточное число при активации пониженного диапазона.

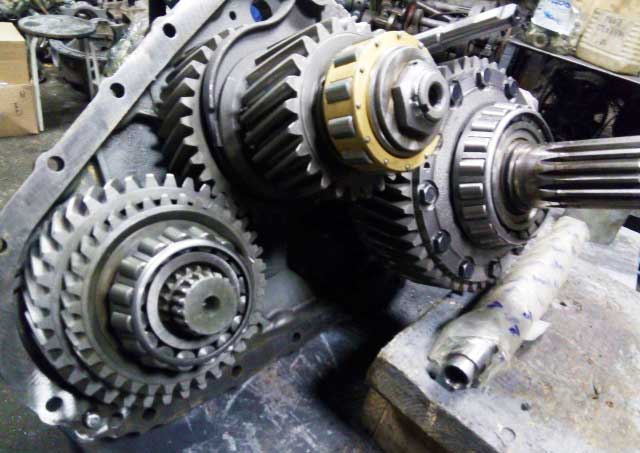

Ключевые компоненты системы

Ведущий вал – связь с коробкой передач через эластичную муфту
Промежуточный вал – передача момента на передний мост и цепную передачу
Межосевой дифференциал – конического типа с принудительной блокировкой
Цепная передача (роликовая двухрядная) – синхронизация валов переднего/заднего мостов
Муфта блокировки дифференциала – кулачкового типа с пневмоприводом
Понижающий редуктор – планетарная или цилиндрическая передача

Элемент	Функция	Тип неисправности
Сальники валов	Уплотнение вращающихся элементов	Течь масла, замасливание
Подшипники	Обеспечение вращения валов	Гул, вибрация, заклинивание
Шестерни привода	Передача крутящего момента	Износ зубьев, сколы
Цепь ГРМ	Синхронизация валов	Растяжение, обрыв

Принудительное включение полного привода активирует пневматический привод блокировки, перемещающий вилку муфты. В пониженном режиме муфта редуктора смещается, зацепляя шестерни с другим передаточным отношением. Важно: длительная эксплуатация с заблокированным дифференциалом на твердых покрытиях вызывает проскальзывание шин и перегрузку трансмиссии.

Диагностика распространенных неисправностей раздаточной коробки

Своевременное выявление проблем в раздаточной коробке КамАЗ предотвращает развитие критических повреждений трансмиссии. Первичная диагностика включает анализ симптомов, визуальный осмотр и проверку уровня/состояния масла.

Для точного определения неисправности необходимы тестовые заезды с фиксацией поведения агрегата в разных режимах: включении/выключении полного привода, работе под нагрузкой и на холостом ходу. Обязательно проверяется герметичность узла и состояние креплений.

Характерные неисправности и методы их выявления

Течь масла:
- Визуальный осмотр сальников валов, прокладок крышек и стыков корпуса на наличие масляных подтёков
- Контроль уровня смазки через контрольное отверстие
Повышенный шум/вибрация:
- Прослушивание стетоскопом при работе на разных скоростях
- Проверка люфтов выходных валов в осевом и радиальном направлениях
- Анализ вибрации при переключении между 2H/4H/4L
Затрудненное включение передач:
- Проверка хода рычага переключения и тросов привода
- Диагностика пневмосистемы (для моделей с пневмоподключением)
- Осмотр вилок переключения и муфт на предмет задиров
Самопроизвольное выключение:
- Контроль фиксации шарикового механизма переключения
- Измерение износа зубьев шестерён и шлицев муфт
- Проверка деформации штоков вилок
Перегрев корпуса:
- Термометрия корпуса после нагрузочного теста
- Анализ металлической стружки в масле (магнитная пробка)
- Проверка заклинивания подшипников качения

Порядок снятия раздатки с автомобиля КамАЗ

Перед началом работ обеспечьте безопасность: установите автомобиль на ровную площадку, зафиксируйте колеса противооткатными упорами, поднимите рычаг стояночного тормоза. Слейте масло из раздаточной коробки в чистую емкость через сливное отверстие.

Отсоедините клеммы аккумулятора для исключения случайного пуска двигателя. Подготовьте необходимый инструмент: набор гаечных ключей, головки, съемники, домкраты, опоры и емкости для слива жидкостей.

Последовательность демонтажа

Отсоединение приводов:
- Снимите карданные валы переднего и заднего мостов, пометив взаимное положение фланцев
- Отсоедините тяги привода управления раздаткой
Отключение коммуникаций:
- Отсоедините электрические разъемы датчиков (спидометра, блокировки дифференциала)
- Снимите трубопроводы пневмосистемы блокировки межосевого дифференциала
Подготовка к снятию:
- Установите трансмиссионный домкрат или тележку под раздатку
- Открутите крепления опор раздаточной коробки к раме
Отсоединение от коробки передач:
- Выкрутите болты крепления раздатки к фланцу КПП
- Аккуратно сдвиньте агрегат назад по направляющим штифтам, отсоединяя от первичного вала
Снятие агрегата:
- Плавно опустите домкрат, контролируя положение раздатки
- Извлеките агрегат из-под автомобиля, избегая перекосов и ударов

Важно: При отсоединении карданов соблюдайте балансировочные метки. Заглушите открытые отверстия КПП и раздатки чистыми ветошью для предотвращения попадания грязи. Массу корпуса раздатки перед отсоединением от КПП обязательно снимите с рамы!

Замена подшипников и шестерен в ходе ремонта

Замена изношенных подшипников и шестерен – критически важный этап восстановления работоспособности раздаточной коробки КамАЗ. Выработка на этих компонентах приводит к повышенному шуму, вибрациям, утечкам масла и, в конечном итоге, к полному выходу агрегата из строя. Несвоевременная замена грозит разрушением соседних узлов, таких как валы и корпус.

Работу начинают после полной разборки раздатки, тщательной мойки и дефектовки всех деталей. Каждый подшипник (ведущего вала, промежуточного вала, вала привода заднего моста) и зубья каждой шестерни (главной пары, шестерен понижающей передачи, дифференциала) проверяют на наличие задиров, выкрашивания, люфтов и отклонения геометрии. Изношенные или поврежденные элементы подлежат обязательной замене на новые оригинальные или качественные аналоги.

Последовательность и ключевые моменты замены

При установке новых компонентов строго соблюдайте следующие правила:

Подготовка посадочных мест: Тщательно очистите валы и отверстия в корпусе от старой стружки, загрязнений и остатков прокладок. Проверьте посадочные поверхности на отсутствие забоин и рисок.
Контроль натягов/зазоров: Используйте нутромеры и микрометры для точного замера посадочных диаметров валов и отверстий. Сравните полученные значения с требуемыми натягами (для подшипников качения) или зазорами (для шестерен на валах), указанными в технической документации КамАЗ.
Правильная запрессовка:
- Подшипники запрессовывайте только с помощью оправок, воздействуя исключительно на запрессовываемое кольцо (внутреннее при установке на вал, наружное – в корпус).
- Шестерни напрессовывайте на валы с помощью гидравлического пресса, предварительно нагрев шестерню до температуры 80-100°C (при необходимости по спецификации) для облегчения процесса и сохранения натяга.
- Никогда не наносите удары непосредственно по кольцам подшипников или зубьям шестерен молотком.
Установка стопорных элементов: После запрессовки сразу зафиксируйте подшипники и шестерни штатными стопорными кольцами, шайбами или гайками с предписанным моментом затяжки (используйте динамометрический ключ). Убедитесь в надежности фиксации.
Проверка вращения и зацепления: После монтажа пары шестерен (например, главной) вручную прокрутите валы, оцените легкость хода и отсутствие заклинивания. Проверьте боковой зазор в зацеплении щупом или индикатором часового типа согласно нормативам.

Обязательная регулировка: Замена подшипников и шестерен всегда требует последующей регулировки осевых люфтов валов и зацеплений шестерен (главной пары, дифференциала) с помощью комплекта регулировочных шайб. Пренебрежение регулировкой сводит на нет всю работу и ведет к ускоренному износу новых деталей.

Установка отремонтированной раздатки и регулировка зацепления

Перед монтажом тщательно очистите посадочную поверхность КПП и фланец раздаточной коробки от старого герметика и загрязнений. Проверьте состояние сальников валов и прокладок, при необходимости замените их. Нанесите тонкий слой герметика на привалочную плоскость коробки, избегая излишков, которые могут попасть внутрь механизма.

Аккуратно установите раздатку на шпильки КПП, контролируя совпадение валов. Затягивайте крепежные болты крест-накрест в несколько этапов с моментом, указанным в технической документации КамАЗ. Подсоедините карданные валы, рычаги управления и электроразъемы датчиков, убедившись в отсутствии перегибов тросов и проводов.

Регулировка зацепления шестерён

После установки обязательна проверка контакта зубьев ведущей и ведомой шестерён:

Нанесите тонкий слой контактной краски на зубья ведомой шестерни (не менее 5 зубьев по окружности).
Проверните вал вручную на 2-3 оборота в обоих направлениях.
Снимите ведомую шестерню и проанализируйте отпечаток пятна контакта:

Расположение пятна	Необходимая коррекция
Смещено к вершине зуба	Увеличить толщину регулировочных прокладок под корпусом подшипников
Смещено к основанию зуба	Уменьшить толщину регулировочных прокладок
Смещено к переднему краю	Добавить прокладки между фланцем и шестернёй

Добейтесь расположения пятна контакта в центральной части зуба с равномерным распределением по длине. Проверьте тепловой зазор в подшипниках (0.05-0.1 мм) щупом, при превышении нормы замените распорные втулки. Залейте масло до контрольной метки на корпусе, запустите двигатель и протестируйте работу на всех режимах, контролируя отсутствие вибраций и посторонних шумов.
