Клапан продувки адсорбера - его роль для бесперебойной работы двигателя

Статья обновлена: 04.08.2025

Современный автомобиль представляет собой комплекс взаимосвязанных систем, где исправность каждой детали влияет на экологичность и эффективность работы. Одним из таких незаметных, но критически важных компонентов является клапан продувки адсорбера. Он играет ключевую роль в системе улавливания паров топлива.

Этот небольшой узел отвечает за своевременную передачу паров бензина из адсорбера во впускной коллектор двигателя. Корректная работа клапана гарантирует снижение вредных выбросов, оптимизирует расход топлива и предотвращает образование воздушных пробок в топливной системе. Без него нормальное функционирование силового агрегата и соответствие экологическим стандартам невозможны.

Принцип работы клапана в системе улавливания паров топлива

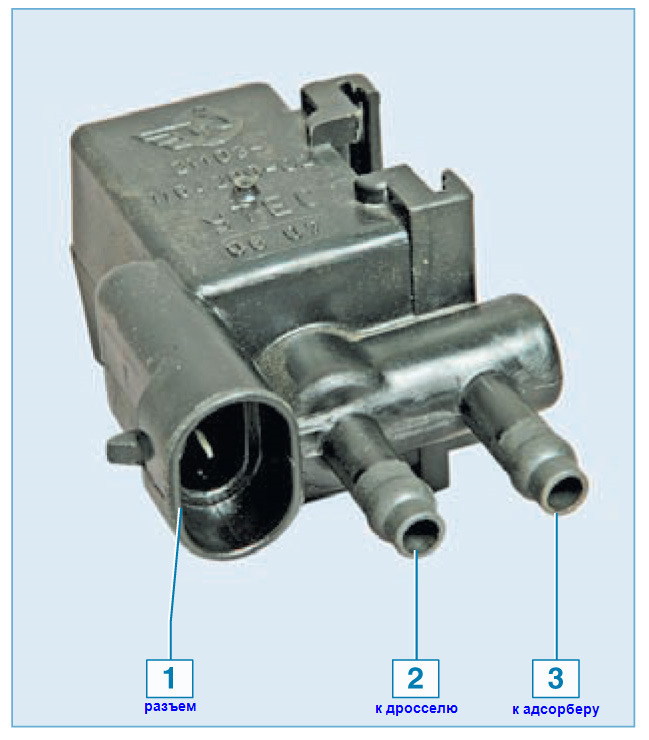

Клапан продувки адсорбера является электромагнитным устройством, управляемым электронным блоком управления двигателем (ЭБУ). Его ключевая задача – контролировать процесс очистки адсорбера от накопленных паров бензина. Адсорбер, заполненный активированным углем, временно удерживает пары топлива из топливного бака, предотвращая их выброс в атмосферу. Когда двигатель достигает рабочих параметров (прогретый, устойчивые обороты), ЭБУ подает сигнал на открытие клапана.

При активации создается разрежение во впускном коллекторе, которое через клапан затягивает пары из адсорбера в двигатель для сжигания. Это обеспечивает:

Сокращение эмиссии вредных углеводородов
Повышение экологичности работы транспортного средства
Энергоэффективное использование топливных испарений

После завершения цикла продувки ЭБУ размыкает цепь – клапан закрывается под действием возвратной пружины и перекрывает канал.

Типичные места расположения клапана под капотом автомобиля

Клапан продувки адсорбера чаще всего монтируется в подкапотном пространстве для обеспечения кратчайшего соединения с топливной системой и впускным коллектором. Его расположение варьируется в зависимости от марки и модели автомобиля, но всегда привязано к зонам установки компонентов системы EVAP.

Конкретная точка установки определяет удобство диагностики и замены клапана, а также влияет на длину и сложность магистралей для паров топлива. Инженеры размещают его с учётом минимального нагрева от двигателя и доступности для сервисного обслуживания.

Распространённые зоны крепления

В большинстве современных автомобилей клапан обнаруживается в одном из ключевых мест:

На корпусе адсорбера: прямое крепление к угольному фильтру через штатные разъёмы
Рядом с впускным коллектором: на специальном кронштейне или площадке двигателя для сокращения длины патрубка
На стенке моторного щита: фиксация при помощи пластиковых хомутов или винтовых соединений
В зоне воздухозаборника: возле корпуса воздушного фильтра для облегчения доступа при ТО
На раме под капотом: за крепежными площадками вблизи топливных магистралей

Основные симптомы неисправного клапана продувки

Плавающие обороты холостого хода – один из ключевых признаков. Двигатель работает неравномерно, стрелка тахометра хаотично колеблется в пределах 500-1000 об/мин из-за нарушения пропорций топливовоздушной смеси.

Заметное увеличение расхода топлива возникает при некорректной работе клапана. Несгоревшие пары бензина сбрасываются в атмосферу, а ЭБУ компенсаторно обогащает смесь, приводя к перерасходу на 10-15%.

Ошибки P0440-P0449 – фиксация в памяти ЭБУ неисправностей системы EVAP
Затрудненный запуск после заправки – избыток паров топлива в адсорбере "заливает" свечи
Хлопки в глушителе при сбросе газа из-за детонации паров бензина
Устойчивый запах бензина в подкапотном пространстве или около топливного бака
Снижение мощности и рывки при разгоне по причине дисбаланса топливной смеси

Диагностический признак	Причина
Щелчки клапана отсутствуют при включении зажигания	Залипание или обрыв катушки
Разряжение в топливном баке (хлюпающий звук при откручивании крышки)	Неоткрытие клапана для сброса давления

Последствия заклинивания клапана продувки адсорбера в открытом положении

При постоянном открытом положении клапана продувки адсорбера система улавливания паров топлива полностью теряет герметичность. Пары бензина из бака беспрепятственно поступают во впускной коллектор двигателя, минуя режим управляемой очистки адсорбера. Это нарушает рабочие циклы силового агрегата и провоцирует цепь неисправностей.

Основные негативные воздействия проявляются комплексно и затрагивают несколько систем автомобиля:

Проблемы с запуском двигателя:
Обогащённая топливная смесь (из-за постоянной подачи паров в коллектор) затрудняет пуск, особенно "на горячую" – двигатель может глохнуть сразу после запуска или требовать длительного прокручивания стартером.
Снижение мощности и перерасход топлива:
ЭБУ не может корректно регулировать состав смеси, что ведёт к повышению расход горючего на 10-20% и потере динамики разгона из-за нарушения стехиометрии.
Нестабильная работа холостого хода:
Проявляется в виде плавающих оборотов, рывков или вибрации на холостом ходу из-за дисбаланса воздушно-топливной смеси.
Повышенная токсичность выхлопа:
Выход показателей CO и CH за допустимые пределы, а также ошибка P0441 (или подобные) из-за отсутствия контроля за продувкой.
Разрушение катализатора:
Длительная работа на переобогащённой смеси вызывает перегрев и оплавление ячеек каталитического нейтрализатора, что требует дорогостоящей замены.
Запах бензина в салоне:
Избыток паров проникает через систему вентиляции, создавая дискомфорт и потенциальную пожарную опасность.

Опасности при залипании клапана в закрытом состоянии

При заклинивании клапана продувки адсорбера в закрытом положении пары бензина из адсорбера перестают поступать в двигатель. Это вызывает рост давления в топливной системе, что приводит к деформации бака, разгерметизации соединений и утечкам топлива. Длительное воздействие избыточного давления может повредить датчики топливной системы и нарушить герметичность системы улавливания паров.

Залипший клапан провоцирует обогащение топливной смеси из-за нарушения баланса расхода воздуха. Это увеличивает нагрузку на каталитический нейтрализатор, вызывает перегрев двигателя и детонацию. Водитель ощущает потерю мощности, рывки при разгоне и повышенный расход топлива. ЭБУ фиксирует ошибки по датчикам давления и лямбда-зонду, активируя аварийный режим работы двигателя.

Критические последствия:

Разрыв топливного бака из-за избыточного давления
Затопление адсорбера конденсатом с последующим выходом из строя
Выброс паров бензина в атмосферу через дренажную трубку

Проверка работоспособности клапана мультиметром

Отсоедините электрический разъём клапана продувки адсорбера при выключенном зажигании. Настройте мультиметр в режим измерения сопротивления (Ом). Подключите щупы прибора к контактам клапана.

Сравните полученное значение сопротивления обмотки с параметрами производителя (обычно 15–30 Ом). Отклонение от нормы указывает на обрыв или межвитковое замыкание:

Значение 0 Ом – короткое замыкание обмотки
Значение ∞ (бесконечность) – обрыв цепи
Нормальное сопротивление – проверьте управляющее напряжение

Для диагностики управления переключите мультиметр в режим постоянного напряжения (DC). Включите зажигание без запуска двигателя и подключите щупы к контактам разъёма (плюс – к сигнальному проводу от ЭБУ, минус – к массе). Следуйте таблице типовых показателей:

Состояние двигателя	Нормальное напряжение	Неисправность
Зажигание включено	≈12В (питание бортовой сети)	Нет напряжения – обрыв цепи
Холостой ход	Импульсы (ШИМ) ≈7–10В	Постоянное 12В/0В – сбой ЭБУ

При корректных значениях подайте ≈12В напрямую от АКБ на клеммы клапана (проверка механики). Исправный клапан издает чёткий щелчок.

Методы продувки и чистки клапана без замены

В случаях незначительных загрязнений клапана продувки адсорбера, обусловленных пылью, смолами или топливными отложениями, эффективны механические методы восстановления работоспособности без демонтажа. При этом процедуры можно выполнять непосредственно на установленном узле, предварительно отсоединив электрический разъем и топливные шланги во избежание повреждений. Крайне важно предотвратить попадание мусора внутрь адсорбера или топливной системы.

Более сложные загрязнения требуют снятия клапана с автомобиля для глубокой очистки. На этом этапе тщательно анализируется состояние уплотнительных колец и внутреннего штока (плунжера). Акцент делается на удалении вязких отложений, блокирующих ход механизма и препятствующих плотному закрытию седла. Для этого применяются специализированные составы, не агрессивные к пластиковым и резиновым компонентам клапана.

Основные способы очистки

Механическая промывка на месте: Через подходящий трубопровод подается очиститель карбюратора. После обильной проливки клапана активируется функция продувки диагностическим сканером или напрямую подачей 12В для удаления отложений вместе с жидкостью.
Очистка со снятием:
- Погружение корпуса клапана в ультразвуковую ванну с чистящим раствором на 15–20 минут;
- Продувка каналов сжатым воздухом для удаления остатков жидкости;
- Ручная обработка штока этанолом или WD-40 при помощи кисточки;
- Тестирование свободного хода плунжера и плавности его движения.

Обязательным завершающим этапом является проверка сопротивления обмотки мультиметром и функциональный тест с помощью вакуумного насоса. Если после цикла очистки клапан не обеспечивает герметичность либо подвижность заслонки недостаточна, единственным решением остается замена элемента.

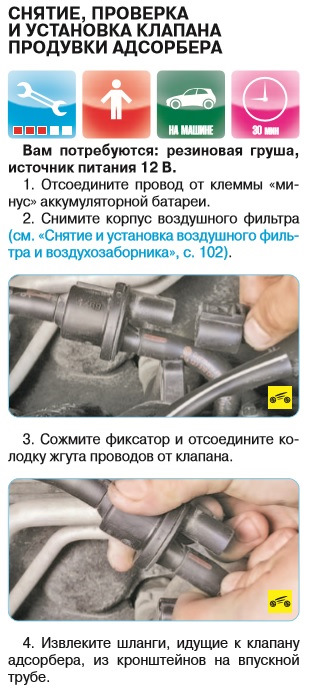

Пошаговая инструкция самостоятельной замены клапана продувки адсорбера

Перед началом работы подготовьте новый клапан продувки, соответствуюший модели авто, комплект отверток, пассатижи и ветошь для очистки зоны монтажа.

Отключите минусовую клемму аккумулятора для предотвращения ошибок ЭБУ и обесточивания системы подачи топлива.

Последовательность действий

Определите местоположение клапана (в подкапотном пространстве между адсорбером и впускным коллектором)
Отсоедините разъем электропитания от датчика, нажав на фиксатор
Аккуратно ослабьте хомуты крепления шлангов плоскогубцами
Снимите оба топливных шланга, отметив их расположение
Демонтируйте крепежную скобу клапана (гайка либо защелка)
Извлеките неисправный элемент вместе с демпфером

Проверьте состояние уплотнителей и шлангов: при наличии трещин или деформации обязательна замена.

Контрольные точки	Типичные ошибки
Фиксация разъема	Неполное подключение контактов
Направление клапана	Перепутывание входного/выходного патрубков

Установите новый клапан, повторив этапы в обратном порядке. После монтажа запустите двигатель и проверьте систему на герметичность места соединений. Ошибку "Check Engine" снимите сканером.

Критерии выбора нового клапана продувки адсорбера

Совместимость с моделью – ключевой параметр. Оригинальные каталожные номера обеспечивают точное соответствие, но проверьте VIN-код при заказе аналога. Ошибка приведет к некорректной работе системы улавливания паров топлива.

Тип крепления и разъем определяют физическую установку. Сравните форму корпуса, количество штуцеров и контактов электромагнита с демонтированным образцом. Неподходящая конструкция исключает монтаж или потребует переделки проводки.

Технические характеристики и условия эксплуатации

Рабочее напряжение: 12В для легковых авто, 24В для коммерческого транспорта
Степень защиты: IP67 для устойчивости к влаге при установке в подкапотном пространстве
Температурный диапазон: от -40°C до +130°C соответствует нагреву двигателя

Варианты поставки:

Категория	Преимущества	Риски
Оригинал (OEM)	Гарантия совместимости, сертификат качества	Высокая стоимость
Проверенные аналоги	Оптимальное соотношение цены и надежности	Требуется проверка производителя
Бюджетные замены	Минимальные затраты	Низкий ресурс, риск раннего выхода из строя

Репутация производителя влияет на ресурс изделия. Предпочтение – маркам с лабораторными испытаниями и гарантией от 1 года. Вибрационная устойчивость предотвратит разрушение клапана от двигательных колебаний.

Профилактика поломок и обслуживание системы EVAP

Регулярно выполняйте визуальную диагностику компонентов системы EVAP: осматривайте шланги и корпус клапана продувки на предмет перегибов, трещин или следов грязи. Проверяйте электрические подключения на надёжность фиксации и отсутствие коррозии контактов. При активации двигателя слушайте работу клапана – стабильное постукивание указывает на исправность, отсутствие звука или заедания требуют углублённого анализа сканером на ошибки типа P0440-P0449.

Чистка клапана продувки проводится каждые 60 000 км. Используйте очиститель карбюратора, распыляя его на внутренние детали при демонтаже для удаления смоляных отложений. Заменяйте угольный адсорбер каждые 120 000 км, а сам клапан – при обнаружении механических повреждений цилиндра или износа катушки. Устанавливайте исключительно оригинальные детали или сертифицированные аналоги – это сохранит расчётное давление в топливной системе.

Ключевые меры для исключения сбоев

Контроль заправки: никогда заливайте топливо до срабатывания отсечки пистолета АЗС после автодолива, чтобы избежать гидроудара жидкостью в сепараторе.
Защита от перепадов температур: установите термоэкран между клапаном и выпускным коллектором, если он не предусмотрен конструкцией.
Чистка фильтра сапуна адсорбера: ежегодно продувайте сжатым воздухом или меняйте противопылевой фильтр (при наличии) для свободного отсоса паров.
