Конструкция и ремонт стартера ВАЗ-2114

Статья обновлена: 18.08.2025

Стартер – критически важный элемент пусковой системы автомобиля ВАЗ-2114, преобразующий электрическую энергию аккумулятора в механическое вращение коленчатого вала. Без его исправной работы запуск двигателя становится невозможным.

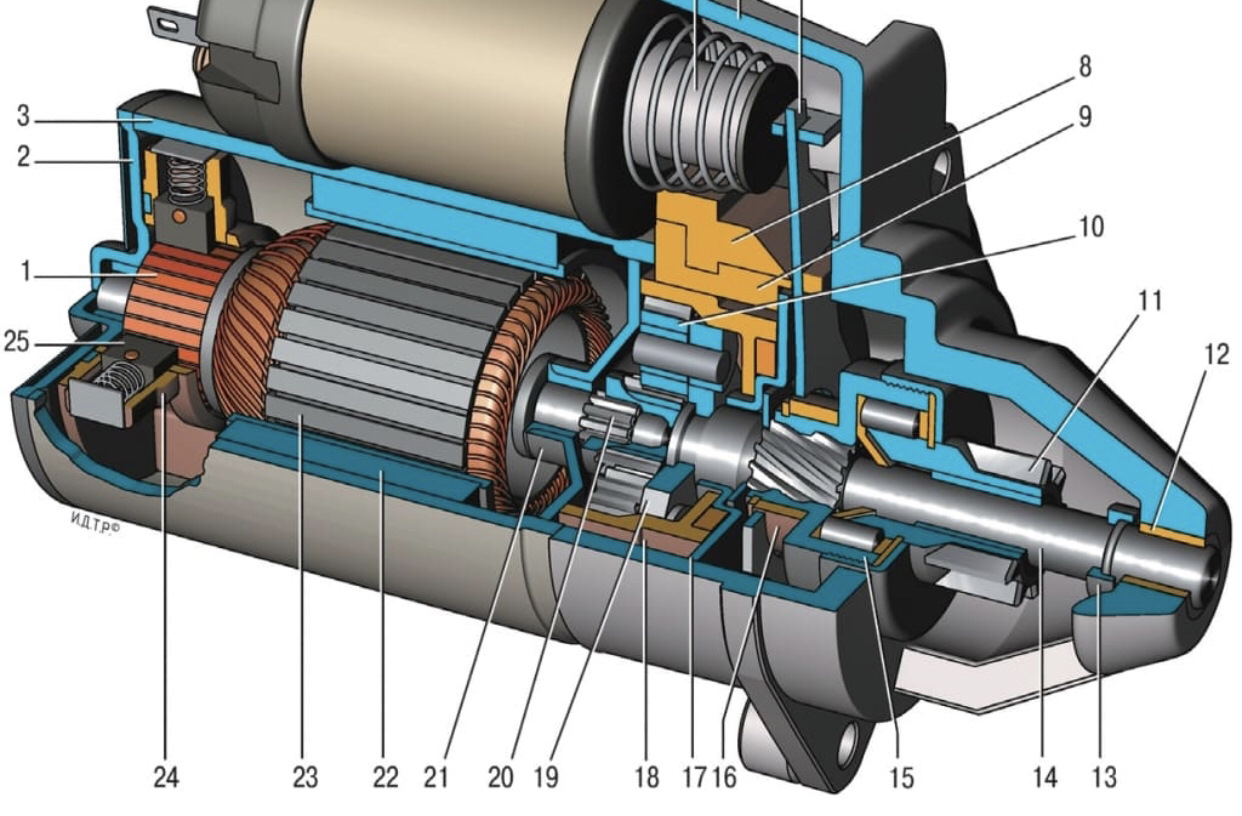

Конструкция стартера ВАЗ-2114 включает несколько ключевых узлов: мощный электродвигатель постоянного тока, тяговое реле (втягивающее), бендикс (обгонная муфта с приводной шестерней) и механизм привода. Понимание устройства и принципа взаимодействия этих компонентов необходимо для эффективной диагностики неисправностей.

Типичные проблемы стартера проявляются в виде отсутствия запуска, характерных щелчков под капотом, медленного прокручивания коленвала или холостого вращения якоря без зацепления маховика. Своевременное выявление причин таких неполадок и грамотный ремонт или замена узла позволяют обеспечить надежный пуск двигателя в любых условиях.

Основные компоненты стартера: втягивающее реле

Втягивающее реле выполняет две критические функции: синхронизирует зацепление шестерни бендикса с венцом маховика и замыкает силовую цепь электродвигателя стартера. Оно жестко закреплено на корпусе стартера и содержит силовые контакты, подвижный сердечник с вилкой и две обмотки (втягивающую и удерживающую).

При подаче напряжения от замка зажигания на управляющую клемму реле создается магнитное поле. Оно перемещает сердечник, который через вилку выталкивает шестерню бендикса вперед. Одновременно в конце хода сердечник замыкает мощные медные контакты ("пятаки"), подавая ток напрямую с аккумулятора на обмотки электродвигателя.

Конструктивные элементы и неисправности

  • Корпус: герметичный стальной цилиндр, защищающий внутренние компоненты от грязи и влаги.
  • Обмотки:
    • Втягивающая – создает начальное усилие для перемещения сердечника.
    • Удерживающая – фиксирует сердечник в рабочем положении после срабатывания.
  • Силовые контакты ("пятаки"): подвержены эрозии и обгоранию из-за высоких токов.
  • Возвратная пружина: отводит сердечник и шестерню бендикса после прекращения подачи напряжения.

Типичные неисправности:

  1. Обрыв или межвитковое замыкание в обмотках реле.
  2. Подгорание/окисление силовых контактов, приводящее к падению напряжения.
  3. Залипание сердечника из-за коррозии или загрязнения направляющих.
  4. Деформация или поломка возвратной пружины.

Особенности ремонта: Большинство современных реле ВАЗ-2114 неразборные. При выходе из строя обмоток или механических частей узел заменяют целиком. Временное восстановление работоспособности возможно при обгорании контактов – их зачищают мелкой наждачной бумагой или надфилем, предварительно разобрав корпус (если конструкция позволяет). Обязательна проверка состояния контактных болтов и клемм перед установкой нового реле.

Устройство электродвигателя стартера: щетки и обмотки

Электродвигатель стартера ВАЗ-2114 преобразует электрическую энергию аккумулятора во вращательное движение через взаимодействие магнитных полей статора и ротора. Щеточный узел обеспечивает подачу тока на вращающийся якорь, а обмотки создают необходимые электромагнитные силы. Надежность этих компонентов напрямую влияет на запуск двигателя.

Щетки представляют собой графитовые стержни с медным наполнителем, прижимаемые пружинами к коллектору якоря. Они установлены в держателях (щеткодержателях) на задней крышке стартера. Через щетки напряжение поступает на коллекторные пластины ротора, замыкая цепь обмотки якоря. Износ щеток свыше 5-7 мм требует их замены.

Ключевые элементы и их особенности

Обмотка статора выполнена из толстого медного провода в виде четырех катушек, закрепленных на корпусе. Создает постоянное магнитное поле при подаче напряжения. Повреждения проявляются:

  • Межвитковым замыканием (падение мощности)
  • Обрывом цепи (полная неработоспособность)
  • Замыканием на корпус (искрение, перегрев)

Обмотка ротора (якоря) уложена в пазах сердечника и соединена с ламелями коллектора. При прохождении тока через щетки создает электромагнитное поле, взаимодействующее с полем статора. Основные неисправности:

  • Прогар ламелей коллектора из-за искрения
  • Замыкание витков (потеря крутящего момента)
  • Обрыв проводов (локальный нагрев, неравномерное вращение)
КомпонентМатериалРесурсПризнаки износа
ЩеткиГрафит с Cu80-100 тыс. кмИскрение, заедание вала
КоллекторМедь>150 тыс. кмВыработка, почернение ламелей
ОбмоткиМедный провод>200 тыс. кмЗапах гари, обугливание изоляции

Диагностика включает замер сопротивления обмоток мультиметром (отклонение >10% от нормы указывает на неисправность) и визуальный контроль целостности изоляции. При ремонте коллектор протачивают на токарном станке и полируют, а изношенные щетки заменяют комплектом с обязательной притиркой к контактной поверхности.

Конструкция бендикса и его функции

Бендикс, или обгонная муфта стартера, является критически важным узлом в системе запуска двигателя ВАЗ-2114. Его основное предназначение – надежно соединить вал электродвигателя стартера с венцом маховика двигателя на время запуска и мгновенно разъединить их сразу после начала самостоятельной работы двигателя. Это предотвращает повреждение стартера от чрезмерных оборотов, передаваемых теперь уже от маховика.

Конструктивно бендикс стартера ВАЗ-2114 представляет собой сборный узел. Он включает в себя корпус с внутренними пазами, приводную шестерню (которая входит в зацепление с венцом маховика), храповой механизм или ролики с пружинами, расположенные в клиновидных канавках между внутренней обоймой (связана с валом якоря стартера) и внешней обоймой (связана с шестерней). Шестерня перемещается по шлицам вала с помощью рычага (вилки) привода.

Основные функции бендикса

Ключевые функции бендикса в стартере ВАЗ-2114 заключаются в следующем:

  • Передача крутящего момента: Обеспечение жесткой механической связи вала якоря стартера с маховиком двигателя для проворачивания коленчатого вала при запуске.
  • Автоматическое сцепление и расцепление: Храповой механизм (ролики, заклинивающиеся в сужающихся пазах под действием пружин и вращения внутренней обоймы) обеспечивает передачу момента только от стартера к двигателю. Как только обороты двигателя превышают обороты стартера, ролики выходят из заклинивания, муфта проскальзывает, разъединяя вал стартера и маховик.
  • Защита стартера: Предотвращение разноса якоря стартера до опасных оборотов под действием работающего двигателя за счет моментального расцепления.
  • Введение шестерни в зацепление: Совместно с вилкой привода и втягивающим реле бендикс обеспечивает осевое перемещение приводной шестерни для ее надежного ввода в зацепление с венцом маховика перед запуском и вывода обратно после пуска двигателя.

Типичные неисправности бендикса на ВАЗ-2114:

Неисправность Симптомы Возможная причина
Износ зубьев шестерни Скрежет при запуске, стартер крутит, но двигатель не проворачивается Механический износ, ударные нагрузки, попадание посторонних предметов
Пробуксовка муфты Стартер крутится с высоким звуком, но двигатель проворачивается медленно или рывками Износ роликов и рабочих поверхностей канавок, ослабление или поломка пружин роликов, загустение/загрязнение смазки
Заклинивание муфты Стартер продолжает вращаться вместе с двигателем после запуска (слышен высокий вой), возможен разнос стартера Задиры на рабочих поверхностях роликов и обойм, коррозия, сильное загрязнение, деформация
Износ шлицев вала или внутренней втулки бендикса Шум, вибрация при работе стартера, затрудненное перемещение шестерни Механический износ, недостаток смазки

Ремонт бендикса обычно заключается в его замене на новый, так как изношенные ролики, пружины и рабочие поверхности восстановлению не подлежат. При установке нового бендикса необходимо очистить и смазать шлицы вала стартера специальной консистентной смазкой (например, Литол-24). Проверка его работы (надежное заклинивание в одном направлении и свободное прокручивание в другом) обязательна перед установкой стартера на автомобиль.

Роль корпуса стартера в защите механизма

Корпус стартера ВАЗ-2114 выполняет критическую функцию герметичного кожуха, изолирующего внутренние компоненты от агрессивных внешних воздействий. Он предотвращает прямое попадание дорожной грязи, влаги, пыли и реагентов на электрические контакты, шестерни и подшипники, что особенно актуально при эксплуатации в сложных климатических условиях.

Конструктивно корпус обеспечивает соосность вала якоря и венца маховика, поддерживая точное позиционирование бендикса при зацеплении. Жёсткая металлическая оболочка также гасит вибрации от работы электродвигателя и стартовых нагрузок, защищая крепёжные элементы и предотвращая деформацию узлов.

Ключевые аспекты защиты

  • Электроизоляция: Корпус исключает короткое замыкание обмоток при контакте с токопроводящими элементами кузова.
  • Механическая прочность: Стенки толщиной 1.2-1.5 мм выдерживают удары камней и мелкие аварийные воздействия.
  • Терморегуляция: Перфорация в задней части обеспечивает отвод тепла от коллектора и обмоток.
УгрозаФункция корпуса
КоррозияЦинковое покрытие блокирует окисление креплений и статора
ПерегревВентиляционные рёбра рассеивают тепло при частых пусках
Люфт подшипниковТочные посадочные места сохраняют геометрию валов

При ремонте обязательна замена деформированного корпуса – даже незначительное искривление нарушает центровку, ускоряя износ втулок и приводя к заклиниванию якоря. Герметичность разъёмов после сборки восстанавливается прокладками из маслобензостойкой резины.

Диагностика неисправностей: стартер не реагирует на ключ

При повороте ключа в положение "стартер" отсутствуют характерные щелчки или вращение двигателя. Проблема требует поэтапной проверки электрических цепей и компонентов системы запуска. Основные направления диагностики включают цепь управления стартером, состояние силовых контактов и исправность тягового реле.

Начинать следует с проверки напряжения в контрольных точках цепи, исключая простейшие причины (разряженный АКБ, окисление клемм). Особое внимание уделяется контактам замка зажигания и реле стартера, так как их неисправности встречаются наиболее часто.

Порядок диагностики:

  1. Проверка АКБ и клемм:
    • Замер напряжения на клеммах аккумулятора (норма: 12.5В без нагрузки)
    • Очистка и протяжка клемм на АКБ и стартере
  2. Тестирование цепи управления:
    • Проверка предохранителя F7 (15А) в монтажном блоке
    • Замер напряжения на контакте "50" стартера при повороте ключа (должно быть +12В)
  3. Проверка элементов цепи:
    КомпонентМетод проверки
    Замок зажиганияЗамер напряжения на выходе контакта "СТ" при повороте ключа
    Реле стартераПодача +12В на контакт 85, проверка срабатывания (щелчок)
    Тяговое релеПрямая подача +12В на контакт "50", оценка реакции стартера
  4. Проверка стартера:
    • Диагностика бендикса и втягивающей обмотки
    • Замер сопротивления обмоток статора и ротора
    • Осмотр щеточного узла на предмет износа

Определение причины одиночных щелчков при запуске

Одиночные щелчки при попытке запуска двигателя ВАЗ-2114 указывают на срабатывание втягивающего реле стартера без последующего вращения коленвала. Звук исходит из моторного отсека и сопровождается потуханием приборной панели. Проблема требует последовательной диагностики ключевых узлов электросистемы.

Основные причины связаны с недостаточным напряжением или нарушением контактных соединений. Игнорирование симптомов приводит к полному отказу стартера. Проверку начинают с источника питания и цепи управления, постепенно переходя к силовым компонентам.

Диагностика неисправности

Выполните проверку в следующем порядке:

  1. Аккумуляторная батарея (наиболее частая причина):
    • Замер напряжения на клеммах без нагрузки: менее 12.5В требует зарядки
    • Падение напряжения при включении зажигания: ниже 9В свидетельствует о неработоспособности АКБ
  2. Силовые контакты:
    • Клеммы АКБ: очистка от окислов, проверка плотности прилегания
    • "Масса" двигателя: диагностика целостности провода от кузова к двигателю
    • Контактная группа замка зажигания: тест напряжения на контакте "50" при пуске
  3. Втягивающее реле:
    • Подача 12В напрямую на управляющий контакт реле
    • Характерный щелчок без запуска стартера указывает на подгорание силовых пятаков
  4. Стартер:
    • Механическое заклинивание якоря: проверка ручного проворачивания коленвала
    • Износ щеточного узла: диагностика после снятия стартера
    • Обрыв обмоток: прозвонка мультиметром

Для упрощения диагностики используйте таблицу характерных признаков:

Причина Дополнительные симптомы Способ проверки
Разряженный АКБ Тусклый свет фар, медленная работа стеклоподъемников Замер напряжения под нагрузкой
Окисление клемм Нагрев проводов, запах гари Визуальный осмотр, проверка падения напряжения
Неисправность реле Многократные щелчки при повторных попытках пуска Прямая подача напряжения на управляющий контакт
Заклинивание стартера Заклинивание коленвала, гудение при подаче напряжения Проворачивание коленвала ключом

Проверка цепи управления стартера мультиметром

Проверка цепи управления стартера мультиметром

Перед диагностикой убедитесь в исправности аккумулятора (напряжение ≥12.5 В) и наличии "массы" на двигателе. Отключите зажигание и снимите пластиковую заглушку с втягивающего реле стартера для доступа к управляющим контактам.

Подготовьте мультиметр в режиме измерения постоянного напряжения (диапазон 0-20 В). Красный щуп подключите к управляющей клемме реле (тонкий провод), черный – к надежной "массе" (корпус стартера или двигателя). Попросите помощника включить зажигание и повернуть ключ в положение "стартер".

Анализ показаний мультиметра

При исправной цепи управления прибор покажет напряжение в пределах 11-13 В. Если значение ниже 10 В или отсутствует, выполните пошаговую проверку элементов цепи:

  1. Предохранители: Проверьте F1 (10А) и F5 (30А) в монтажном блоке.
  2. Замок зажигания: Замерьте напряжение на выводе "50" разъема замка при включении стартера.
  3. Промежуточное реле: Убедитесь в срабатывании реле в блоке предохранителей (характерный щелчок).
  4. Целостность проводки: Прозвоните участки цепи:
    • От замка зажигания до реле
    • От реле до управляющего контакта стартера

Критичные отклонения: Напряжение ≤9 В указывает на повышенное сопротивление цепи (окисление контактов, повреждение проводов). Полное отсутствие напряжения свидетельствует об обрыве или неисправности реле/замка.

Показание мультиметра Возможная неисправность Действия
11-13 В Цепь управления исправна Диагностировать стартер или втягивающее реле
9-10 В Окисление контактов, слабая "масса" Зачистить клеммы АКБ и стартера
0 В Обрыв цепи, отказ реле/замка Прозвонить цепь, проверить реле

Тестирование сигнала на втягивающем реле

Проверка управляющего сигнала на втягивающее реле стартера ВАЗ-2114 выполняется для диагностики неисправностей цепи управления. Эта процедура определяет, поступает ли на реле напряжение при повороте ключа зажигания в положение "старт". Отсутствие сигнала указывает на проблемы в цепи замка зажигания, реле стартера или проводке.

Для тестирования потребуется мультиметр в режиме измерения постоянного напряжения (20 В). Щупы прибора подключаются к управляющему контакту втягивающего реле (тонкий провод) и массе двигателя. Помощник должен повернуть ключ в положение запуска на 2-3 секунды, а оператор – зафиксировать показания вольтметра.

Порядок проверки и анализ результатов

При корректной работе системы на контакте должно появляться напряжение не ниже 10 В. Если значение отсутствует или ниже нормы, выполните следующие шаги:

  1. Проверьте предохранитель F7 (15А) в монтажном блоке
  2. Протестируйте реле стартера (контактную группу и обмотку)
  3. Убедитесь в исправности контактов замка зажигания в позиции "START"

Возможные отклонения и их интерпретация:

Показания мультиметра Диагностируемая неисправность
0 В Обрыв цепи: замок зажигания, реле, проводка
Менее 10 В Окисление контактов, падение напряжения в цепи
Корректное напряжение Неисправность самого втягивающего реле или стартера

Диагностика работы бендикса на холостом ходу

Для проверки функциональности бендикса стартера ВАЗ-2114 без снятия узла выполните запуск двигателя и дайте ему выйти на режим холостого хода. Откройте капот и внимательно прислушайтесь к звукам со стороны стартера. Отсутствие посторонних шумов (металлического лязга, скрежета или стука) при работающем моторе свидетельствует о корректной работе обгонной муфты.

Зафиксируйте частоту вращения коленвала тахометром: стабильные показатели в диапазоне 800–900 об/мин без резких скачков косвенно подтверждают исправность бендикса. Любые отклонения в звуковой картине или нестабильность оборотов требуют углубленной диагностики.

Критерии оценки и типовые неисправности

При выявлении аномалий проведите тесты:

  • Проверка задержки отключения: заглушите двигатель и проследите, продолжает ли стартер вращаться более 2 секунд после пуска
  • Тест под нагрузкой: включите энергоемкие потребители (фары, печку) – усиление посторонних звуков указывает на износ роликов муфты

Распространенные дефекты бендикса:

Симптом Вероятная причина
Дребезжащий звук на холостых Деформация поводкового кольца или сколы на роликах
Резкий скрежет при запуске Критический износ шестерни привода
Вибрация стартера Залипание пружины толкателя

Важно! Не игнорируйте даже слабые акустические аномалии – несвоевременная замена бендикса приводит к разрушению зубьев маховика и дорогостоящему ремонту.

Проверка состояния контактных болтов реле

Проверка состояния контактных болтов реле

Осмотрите контактные болты на наличие следов оплавления, глубокого выгорания металла или критического истончения рабочих поверхностей. Трещины, сколы или деформация резьбовой части являются недопустимыми дефектами, требующими замены элемента.

Очистите контактные площадки от окислов и нагара мелкозернистой наждачной бумагой (не ниже P400) или специальным абразивным ершиком. Категорически запрещается использовать напильники или грубые абразивы – это нарушит плоскостность контактов.

Ключевые этапы диагностики

  1. Замер сопротивления: Установите мультиметр в режим омметра. Нормальное сопротивление между болтами при замкнутых контактах реле – не более 0,05 Ом. Показания выше 0,1 Ома указывают на необходимость чистки или замены.
  2. Проверка изоляции: Убедитесь в отсутствии короткого замыкания на "массу". Сопротивление между каждым болтом и корпусом реле должно быть бесконечным.
  3. Контроль момента затяжки: После очистки затяните болты с усилием 7,5–9,5 Н·м. Перетяжка провоцирует срыв резьбы, недотяг – рост переходного сопротивления.
Параметр Норма Критичное отклонение
Диаметр контактной площадки ≥ 7.8 мм < 7.0 мм
Глубина кратера эрозии ≤ 0.5 мм > 1.0 мм

Важно: При замене болтов используйте только оригинальные комплектующие – установка несертифицированных аналогов вызывает локальный перегрев и разрушение реле.

Оценка износа графитовых щеток

Измерение остаточной длины щеток – ключевой параметр оценки. Новые щетки имеют высоту 20-22 мм, критическим считается износ до 12 мм и менее. Замер проводится штангенциркулем после демонтажа щеткодержателя и очистки компонентов от графитовой пыли.

Параллельно анализируется состояние рабочих поверхностей: глубокие выработки, сколы или расслоение графита требуют замены независимо от высоты. Обязательно проверяется равномерность износа – разница в длине щеток в одном держателе не должна превышать 1-1.5 мм.

Критерии для замены

Параметр Норма Критическое значение
Высота щетки ≥ 15 мм < 12 мм
Износ по контуру Равномерный Ступенчатый/клиновидный
Целостность структуры Без дефектов Трещины, расслоения

Дополнительно проверяют усилие пружин щеткодержателей: ослабление более 20% от нормы (1.5-2.5 Н) вызывает неполное прилегание щеток к коллектору. При замене комплекта обязательна притирка новых щеток наждачной бумагой зернистостью 400-600 до полного контакта с коллектором.

Проверка якоря стартера на межвитковое замыкание

Межвитковое замыкание обмотки якоря приводит к снижению мощности стартера, чрезмерному нагреву и искрению щёток. Обнаружить эту неисправность без специального оборудования сложно, так как сопротивление обмотки изменяется незначительно.

Для точной диагностики требуется проверка на специальном стенде с индуктором (ПУНС-5, Э236). Якорь помещают в аппарат, который создаёт переменное магнитное поле. При вращении якоря с замыканием витков пластина-щуп начинает вибрировать и притягиваться к пазу с дефектом.

Альтернативные методы проверки

Альтернативные методы проверки

При отсутствии стенда используйте косвенные способы:

  • Визуальный осмотр: почернение ламелей коллектора или оплавление припоя указывают на возможное замыкание.
  • Проверка омметром: измерьте сопротивление между соседними ламелями коллектора по кругу. Отклонения более 10% между любыми парами – признак неисправности.
  • Тест "на искру": подайте 12В напрямую от АКБ на щётки демонтированного стартера. Равномерное искрение по всему коллектору – норма, локальные яркие вспышки – признак замыкания.

Важно: Замыкание чаще возникает у якорей с загрязнённой обмоткой или после попадания воды. Если дефект подтверждён, якорь подлежит замене – ремонт обмотки экономически нецелесообразен.

Замена втулок стартера своими руками

Изношенные втулки приводят к перекосу якоря, замыканию обмоток о статор и характерному металлическому скрежету при запуске двигателя. Своевременная замена предотвращает разрушение стартера, восстанавливая соосность вращающихся элементов и исключая заклинивание.

Для работы потребуются новые бронзовые втулки (передняя Ø12х14х18 мм, задняя Ø18х14х20 мм), съёмник типа "вилка", молоток, дрель с тонким сверлом, тиски, наждачная бумага и смазка. Обязательно отсоедините минусовую клемму аккумулятора перед демонтажем стартера.

Пошаговый порядок работ

Пошаговый порядок работ

  1. Снимите стартер: открутите нижний крепёжный болт (ключ 13 мм), отсоедините силовой провод с клеммы тягового реле (ключ 10 мм), снимите штекер управления.
  2. Разберите узел: выкрутите два длинных стяжных болта через переднюю крышку, аккуратно снимите крышку с якорем и статором.
  3. Извлеките старые втулки:
    • Передняя: высверлите 2 отверстия в стенке втулки дрелью (Ø3 мм), вставьте съёмник в отверстия и выбейте молотком
    • Задняя: аналогично высверлите отверстия в торце втулки, используйте оправку для выбивания через отверстие крышки
  4. Обработайте посадочные места наждачной бумагой, удалите заусенцы.
  5. Запрессуйте новые втулки:
    • Смажьте втулки моторным маслом
    • Установите втулку строго перпендикулярно посадочному отверстию
    • Запрессуйте молотком через оправку (деревянный брусок или головку ключа)
  6. Проверьте свободное вращение якоря во втулках без заеданий, соберите стартер в обратной последовательности.

После установки стартера на автомобиль проверьте зазор между венцом маховика и шестерней бендикса – он должен составлять 0,5-2 мм. Критически важно не допустить перекоса втулок при запрессовке: смещение даже на 0,5 мм вызывает вибрацию и ускоренный износ.

Снятие стартера ВАЗ-2114: безопасное отключение клемм

Отключение аккумуляторной батареи – обязательный этап перед работами со стартером. Сначала ослабляется гайка крепления отрицательной клеммы ключом на 10 мм, после чего клемма полностью снимается с вывода АКБ и фиксируется в стороне от контакта. Только затем аналогичным образом демонтируется положительная клемма. Такой порядок исключает короткое замыкание при случайном касании инструментом кузова.

После обесточивания бортовой сети приступают к отключению проводки стартера. Силовой кабель от аккумулятора крепится гайкой на 13 мм на верхнем контакте втягивающего реле. Управляющий провод (тонкий) подключен к штекеру на реле и фиксируется гайкой на 8 мм. Перед откручиванием рекомендуется очистить соединения от грязи и зафиксировать положение проводов для последующей сборки.

Ключевые этапы отключения

  1. Убедитесь, что зажигание выключено, рычаг КПП в нейтрали
  2. Снимите клеммы АКБ в последовательности: сначала минус, затем плюс
  3. Очистите контактные узлы стартера от загрязнений
  4. Отсоедините управляющий провод (гайка 8 мм)
  5. Демонтируйте силовой кабель (гайка 13 мм)
Тип проводаРазмер гайкиРасположение
Силовой (+)13 ммВерхний вывод реле
Управляющий8 ммМалая клемма реле

Отсоединение проводов от втягивающего реле

Перед демонтажем проводов с втягивающего реле стартера ВАЗ-2114 обязательно отсоедините минусовую клемму аккумуляторной батареи. Это исключит риск короткого замыкания и повреждения электрооборудования автомобиля. Убедитесь, что ключ зажигания находится в положении "LOCK", а рычаг коробки передач – в нейтрали.

Втягивающее реле на стартере ВАЗ-2114 имеет два основных контактных вывода: толстый провод питания от АКБ (постоянный "+") и тонкий провод управления от замка зажигания. Для доступа к реле может потребоваться демонтировать воздушный фильтр или защитные кожухи в моторном отсеке, в зависимости от компоновки конкретного двигателя.

Порядок действий при отсоединении

Выполняйте операции в строгой последовательности:

  1. Визуально идентифицируйте провода: толстый кабель (сечение ~16 мм²) идёт напрямую от "+" АКБ, тонкий провод (сечение ~4 мм²) подключён к реле стартера в монтажном блоке.
  2. Ослабьте гайку на силовом выводе реле (размер ключа 13 мм), удерживая второй ключ на обратной стороне болта для фиксации.
  3. Снимите кольцевую клемму силового провода, аккуратно отведя его в сторону от корпуса стартера.
  4. Отсоедините разъём управления: нажмите на пластиковый фиксатор и потяните колодку вдоль оси штекера.

Критические моменты:

  • Не допускайте контакта силового провода с массой кузова после отсоединения – изолируйте его тряпичной ветошью или резиновым колпачком.
  • Проверьте состояние контактных поверхностей на реле и клеммах проводов при демонтаже. Окислы или подгорания требуют зачистки мелкой наждачной бумагой.
  • Фиксатор разъёма управления хрупкий – не прикладывайте чрезмерное усилие при отсоединении.
Тип провода Сечение, мм² Цвет изоляции (ВАЗ-2114) Назначение
Силовой 16 Красный Питание стартера от АКБ
Управляющий 4 Коричневый/серый Сигнал включения от замка зажигания

После отсоединения проводов зафиксируйте их в подвешенном состоянии, чтобы избежать натяжения или повреждения о подвижные элементы подкапотного пространства. При повторном подключении сначала монтируется разъём управления, затем силовой провод с затяжкой гайки моментом 8-10 Н·м. Обязательно выполните тестовый пуск двигателя для проверки контактов.

Демонтаж стартера с двигателя: ключи и доступ

Стартер ВАЗ-2114 расположен в нижней части двигателя, со стороны коробки передач, под выпускным коллектором. Это создает значительные трудности для доступа, особенно к верхнему крепежному болту и клемме питания. Необходимо обеспечить достаточное пространство для работы инструментами, часто приходится использовать удлинители и карданные шарниры.

Перед началом работ обязательно отсоедините минусовую клемму от аккумуляторной батареи (АКБ). Это исключит риск короткого замыкания при случайном касании клеммы стартера ключом или другим металлическим предметом. Убедитесь, что автомобиль стоит надежно, на ровной поверхности, с затянутым ручным тормозом.

Необходимый инструмент

Для демонтажа стартера потребуется следующий набор ключей и приспособлений:

  • Головки: На 13 мм (для клеммных гаек и крепежного болта под клеммой), на 15 мм (для основного крепежного болта со стороны коробки передач).
  • Вороток или трещоточная рукоятка.
  • Удлинители: Короткий (50-75 мм) и длинный (150-250 мм) - критически важны для доступа к заднему болту.
  • Карданный шарнир для головок - необходим для работы под углом, особенно с верхним болтом.
  • Возможно, потребуется ключ-трещотка с мелким шагом зубьев для работы в стесненных условиях.
  • Отвертка с плоским жалом (среднего размера) для отжима пластиковых фиксаторов колодок проводов.

Последовательность демонтажа

  1. Обесточивание: Снимите минусовую клемму с АКБ.
  2. Доступ: По возможности снимите пластиковую защиту двигателя (если установлена). Убедитесь в наличии свободного пространства для работы снизу автомобиля (требуется яма, эстакада или подъемник).
  3. Отсоединение проводов:
    • Найдите толстый провод, идущий от АКБ к верхней клемме стартера (обозначена "+" или "Б"). Ослабьте гайку его крепления ключом на 13 мм и снимите наконечник провода с клеммы.
    • Найдите тонкий провод управления (от замка зажигания), подключенный к нижней клемме (часто обозначена "50"). Отсоедините его колодку, нажав на фиксатор или отжав пружинную скобу отверткой.
  4. Откручивание крепежных болтов:
    • Верхний болт: Расположен со стороны двигателя/коллектора. Доступ к нему крайне ограничен. Используйте головку на 15 мм, длинный удлинитель и кардан. Вращайте болт против часовой стрелки. Будьте готовы к тому, что болт может быть затянут очень сильно.
    • Нижний болт: Расположен со стороны коробки передач. Более доступен. Используйте головку на 13 мм с воротком или трещоткой (возможно, с коротким удлинителем). Откручивайте против часовой стрелки.
  5. Снятие стартера: После откручивания обоих болтов аккуратно потяните стартер вперед (от двигателя) и вниз, чтобы вывести его венец из зацепления с маховиком. Манипулируйте корпусом, обходя препятствия (трубы, рычаги). Будьте осторожны, стартер имеет значительный вес.

При снятии стартера обращайте внимание на состояние венца маховика (виден в посадочном отверстии КПП после демонтажа стартера). Проверьте на нем наличие сколов зубьев или других повреждений.

Чистка клемм и контактов при повторной установке

Чистка клемм и контактов при повторной установке

Перед обратным монтажом стартера ВАЗ-2114 тщательно очистите все контактные поверхности. Используйте мелкозернистую наждачную бумагу или специальную щетку по металлу для удаления окислов, грязи и следов коррозии с силовых клемм аккумулятора, контактных болтов стартера и провода массы.

Особое внимание уделите контактам втягивающего реле – зачистите медные "пятаки" до характерного металлического блеска. Проверьте целостность изоляции проводов и отсутствие расплавленных участков на клеммных колодках.

Ключевые этапы обработки

Ключевые этапы обработки

Выполните работы в следующем порядке:

  1. Зачистите внутреннюю поверхность клеммы плюсового провода и контактный болт стартера
  2. Обработайте минусовую клемму на корпусе стартера и точку крепления массы к кузову
  3. Протрите контакты безворсовой салфеткой, смоченной в растворителе
Элемент Инструмент для очистки Контрольный признак
Клемма АКБ Наждачная бумага P120 Равномерный металлический блеск
Контакт реле Щетка-ершик Отсутствие черных пятен
Резьба болтов Металлическая щетка Чистая резьба без заусенцев

После очистки нанесите тонкий слой токопроводящей смазки или технического вазелина на контактные группы. Избегайте попадания смазочных материалов на пластиковые элементы и изоляцию проводов.

Разборка корпуса стартера для внутреннего осмотра

После демонтажа стартера с автомобиля и очистки его поверхности от загрязнений приступают к разборке корпуса. Первым этапом является снятие задней пластиковой крышки, защищающей щеточный узел и контактные болты. Для этого аккуратно отгибают фиксирующие металлические лапки или выкручивают крепежные винты (в зависимости от модификации стартера), после чего крышка легко снимается вручную.

Далее откручивают два длинных стягивающих болта, проходящих через весь корпус стартера. Эти болты надежно удерживают переднюю и заднюю части корпуса вместе с обмотками статора. После их удаления корпус аккуратно разделяют на две половины, стараясь не повредить внутренние компоненты. При этом обмотки возбуждения статора остаются зафиксированными в одной из половин корпуса.

Извлечение внутренних компонентов

После разделения корпуса последовательно извлекают основные узлы:

  • Якорь с коллектором – вынимают плавным движением вместе с передней крышкой подшипника
  • Бендикс с приводной вилкой – сдвигают по валу якоря после снятия стопорного кольца
  • Реле втягивающего устройства – откручивают крепежные гайки с контактных болтов

При разборке особое внимание уделяют состоянию щеточного узла. Щеткодержатель крепится к задней крышке винтами или защелками. После их ослабления блок щеток извлекают для проверки степени износа графитовых элементов и целостности пружин.

Компонент Тип крепления Инструмент для демонтажа
Задняя крышка Защелки/винты Отвертка плоская
Стяжные болты Резьбовое Головка на 13 мм
Щеткодержатель Винты/защелки Отвертка крестовая
Втягивающее реле Гайки контактных болтов Ключ рожковый 8 мм

Все демонтированные детали раскладывают в порядке разборки для последующей диагностики и дефектовки. Особо тщательно осматривают зубья бендикса, контактные пятаки реле, коллектор якоря и планетарный редуктор (при его наличии). Механические повреждения, подгорание контактов или критический износ хотя бы одного элемента требуют замены компонента.

Проточка коллектора якоря при необходимости

Проточка коллектора якоря при необходимости

Проточка коллектора якоря стартера ВАЗ-2114 выполняется при обнаружении выработки, биения или глубоких рисок на его поверхности. Данная операция требует использования токарного станка и точного центрирования якоря для сохранения соосности вала и коллектора.

После проточки обязательна тщательная шлифовка поверхности мелкозернистой наждачной бумагой и последующая полировка. Необходимо проконтролировать глубину снятия металла: она не должна превышать 0,5 мм от номинального диаметра коллектора (стандартный размер ≈ 36 мм).

Порядок действий и контрольные параметры

Критерии оценки состояния коллектора:

  • Биение поверхности более 0,03 мм
  • Наличие локальных выгораний или глубоких задиров
  • Загрязнение межламельными перемычками графитовой пылью

Этапы обработки:

  1. Фиксация якоря в токарном станке с выверкой индикатором
  2. Снятие минимального слоя металла за проход (≤ 0,1 мм)
  3. Контроль диаметра после каждого прохода
  4. Шлифовка абразивом P400-P600
  5. Полировка войлочным кругом с пастой ГОИ
Параметр Норма Критическое значение
Диаметр коллектора 36,0 мм ≤ 35,5 мм
Высота ламели 2,0 мм ≤ 1,0 мм
Биение по коллектору 0,01 мм ≥ 0,05 мм

Важно! При достижении критического диаметра коллектора якорь подлежит замене. Уменьшение высоты ламелей более чем на 50% приводит к ухудшению контакта щеток и перегреву узла.

После проточки проверяют глубину межламельной изоляции (0,5-0,8 мм) специальным надфилем. При необходимости канавки углубляют, избегая повреждения медных пластин. Окончательная очистка производится сжатым воздухом.

Сборка стартера после ремонта: нюансы центровки

Корректная центровка валов и шестерен при сборке стартера напрямую влияет на его ресурс и отсутствие вибраций. Основное внимание уделяется соосности ротора электродвигателя с валом привода бендикса и позиционированию последнего относительно венца маховика.

Проверьте совпадение шлицев вала бендикса с муфтой свободного хода и плавность его перемещения по ним. Перекос или заедание при ручном выдвижении шестерни потребуют переборки узла.

Ключевые этапы контроля центровки

После установки передней крышки с втулкой вала ротора:

  1. Вращайте вал бендикса рукой – ход должен быть абсолютно свободным без малейшего биения.
  2. Прокрутите ротор стартера через контактные болты – сопротивление должно быть равномерным по всему обороту.

Обязательные проверки перед фиксацией стяжных шпилек:

  • Зазор между шестерней бендикса и ограничительным кольцом на валу (1-1.5 мм) – регулируется подбором шайб.
  • Вылет шестерни при срабатывании втягивающего реле (максимальное положение) – визуально контролируется по маркерам на валу.
  • Отсутствие контакта шестерни с внутренними краями передней крышки в любом положении.

Важно: При затяжке стяжных шпилек делайте это крестообразно и в два этапа (предварительная + окончательная), постоянно проверяя легкость вращения ротора. Появление "тяжелых" точек сигнализирует о перекосе.

Элемент Контролируемый параметр Допуск
Вал бендикса Радиальное биение Не более 0.08 мм
Шестерня бендикса Осевой люфт 0.3 - 0.8 мм
Втулки валов Зазор ротор-втулка 0.02 - 0.1 мм

Перед установкой стартера на двигатель вручную подайте "+12В" на втягивающее реле, убедившись в четком, полном выбросе шестерни без перекосов и посторонних шумов.

Регулировка хода бендикса после замены деталей

После замены элементов привода стартера (втягивающего реле, бендикса, шестерни, вилки, рычага привода или корпуса редуктора) крайне важна регулировка хода бендикса. Неправильный ход – основная причина посторонних шумов (скрежета, треска), неполного ввода шестерни в зацепление с венцом маховика или затрудненного выхода из зацепления после пуска двигателя.

Суть регулировки заключается в установке точного расстояния между ограничительным кольцом бендикса и упорной шайбой (или стопорным кольцом) на валу якоря при полностью втянутом сердечнике втягивающего реле. Этот зазор определяет глубину ввода ведущей шестерни в зацепление с маховиком и гарантирует ее свободный выход.

Процесс регулировки хода бендикса

Необходимые инструменты и материалы:

  • Штангенциркуль или точная линейка
  • Щуп толщиной 0,5 мм
  • Специальная оправка для удержания вилки привода (или подходящий стержень)
  • Молоток
  • Пробойник (металлический стержень)
  • Новые стопорные кольца (рекомендуется на случай повреждения старого)

Последовательность действий:

  1. Фиксация привода: Вставьте оправку между корпусом вилки привода и ее "ушками", надежно зафиксировав вилку в положении, соответствующем полностью втянутому сердечнику реле (максимально выдвинутому бендиксу).
  2. Измерение текущего хода: Штангенциркулем измерьте расстояние (A) от торца ограничительного кольца бендикса до ближней плоскости упорной шайбы (или стопорного кольца) на валу якоря.
  3. Сравнение с нормой: Сравните измеренное значение с требуемым параметром (см. Таблицу 1).
  4. Регулировка:
    • Если зазор меньше нормы: Аккуратно развальцуйте молотком и пробойником желобок на валу якоря под упорной шайбой, смещая шайбу в сторону от бендикса. Удалите шайбу, подложите подходящие регулировочные шайбы (обычно толщиной 0.5-1.0 мм) и установите шайбу обратно.
    • Если зазор больше нормы: Снимите упорную шайбу с помощью съемника или аккуратно поддев отверткой. Уменьшите количество регулировочных шайб под ней или замените упорную шайбу на более толстую. Установите шайбу на место и завальцуйте желобок на валу.
  5. Контрольная проверка: После регулировки снова измерьте расстояние (A) штангенциркулем. Дополнительно проверьте зазор (B) между ограничительным кольцом бендикса и упором на корпусе стартера при полностью втянутом реле – он должен составлять 0,5-2,0 мм (проверяется щупом).
  6. Установка стопорного кольца: Убедившись в правильности хода (A), установите наружное стопорное кольцо в канавку вала якоря, надежно зафиксировав упорную шайбу.

Таблица 1: Параметры хода бендикса для стартеров ВАЗ-2114

Тип стартера Номинальный ход бендикса (A), мм Допустимый диапазон (A), мм Зазор (B), мм
Стандартный (29.3708) 32.0 31.5 - 32.5 0.5 - 2.0
Редукторный (AZD (BOSCH), DR (DV), KD (KAYABA) и аналоги) 24.0 23.5 - 24.5 0.5 - 2.0

Проверка работы: Перед установкой стартера на двигатель настоятельно рекомендуется проверить его работу на стенде или, подав +12В напрямую на управляющую клемму втягивающего реле. Шестерня бендикса должна выдвигаться быстро и полностью, без заеданий, и свободно возвращаться в исходное положение после снятия напряжения. Отсутствие посторонних шумов при срабатывании подтверждает правильность регулировки.

Смазка шестерен и подвижных элементов

Шестерня бендикса, вал якоря, рычаг привода (вилка) и оси втягивающего реле требуют обязательного нанесения смазочных материалов. Обработка этих узлов снижает трение, предотвращает заклинивание, коррозию и преждевременный износ при работе стартера. Особое внимание уделяется зубьям приводной шестерни и шлицам вала, обеспечивающим свободное перемещение бендикса.

Использование неподходящих смазок (например, графитных или слишком жидких) приводит к налипанию пыли, загустению на морозе и ускоренному загрязнению механизмов. Избыточное нанесение вызывает выдавливание состава на коллектор и щеточный узел, что нарушает электрический контакт и провоцирует пробуксовку бендикса. Недостаток смазки увеличивает механические потери и риск задиров на трущихся поверхностях.

Правила применения смазочных материалов

Для обслуживания рекомендованы составы с широким температурным диапазоном:

  • Литол-24 – базовая универсальная смазка
  • Циатим-201 – для низких температур
  • Специализированные термостойкие смазки (LIQUI MOLY, Molykote)
ЭлементСпособ обработкиКритические ошибки
Шлицы вала якоряТонкий равномерный слойПопадание на стопорное кольцо бендикса
Втулки (подшипники)Капля масла или легкая консистентная смазкаИспользование литола (засоряет масляные каналы)
Оси рычага приводаМинимальное количествоПерекрытие зазоров излишками материала
Зубья шестерни бендиксаЛегкое покрытие вершин зубьевКонтакт смазки с зубьями маховика

Перед нанесением очистите поверхности от старой засохшей смазки и абразивных частиц растворителем. Контролируйте усилие перемещения вилки – оно должно быть плавным без заеданий. После сборки проверьте ход бендикса по шлицам: шестерня обязана свободно выдвигаться и возвращаться пружиной без задержек.

Проверка стартера на стенде перед установкой

Стендовая диагностика стартера ВАЗ-2114 выполняется после ремонта или замены компонентов для объективной оценки работоспособности. Процедура имитирует реальные условия запуска двигателя и выявляет скрытые дефекты сборки.

Для тестирования используется специализированный стенд с регулируемым источником напряжения 12-14 В, амперметром и вольтметром. Стартер фиксируется в тисках стенда, а силовые клеммы подключаются к соответствующим выводам согласно схеме производителя.

Ключевые параметры проверки

Основные характеристики, контролируемые при испытаниях:

  • Потребляемый ток в режиме холостого хода (без нагрузки)
  • Ток под нагрузкой (с тормозным устройством стенда)
  • Частота вращения бендикса на холостом ходу
  • Скорость срабатывания втягивающего реле

Нормативные показатели для исправного стартера ВАЗ-2114:

Параметр Значение Допуск
Ток холостого хода 70-90 А ±5 А
Ток под нагрузкой 160-220 А ±10 А
Обороты бендикса 4000-6000 об/мин -10%

Обязательные этапы проверки:

  1. Контроль срабатывания втягивающего реле при подаче 8-10 В
  2. Измерение сопротивления изоляции обмоток мегомметром
  3. Проверка отсутствия вибрации и посторонних шумов
  4. Тест возврата шестерни бендикса в исходное положение

Превышение токовых показателей свидетельствует о заедании подшипников или межвитковом замыкании, заниженные обороты указывают на проблемы щеточного узла или коллектора. Отсутствие реакции на напряжение требует проверки цепей управления и реле.

Особенности установки стартера на двигатель

Монтаж стартера требует точного совмещения его приводной шестерни с зубьями венца маховика. Необходимо очистить посадочную плоскость на картере двигателя от грязи и масла, проверить отсутствие повреждений на зубьях маховика. Корпус стартера должен плотно прилегать к картеру без перекосов, иначе возможна деформация крепежных элементов или ускоренный износ бендикса.

При установке избегайте падения стартера – удар может повредить магнитную систему или якорь. Заранее обработайте резьбовые соединения медной смазкой для предотвращения коррозии. Убедитесь, что проводка не натянута и не касается подвижных деталей двигателя, особенно выпускного коллектора.

Ключевые этапы и параметры

  1. Крепежные болты: Затягивайте в три этапа с моментом 32-52 Н·м диагональным методом:
    • Предварительная затяжка пальцами
    • Фиксация ключом на 15-20 Н·м
    • Окончательный момент динамометрическим ключом
  2. Электрические подключения:
    • Силовой кабель (толстый провод) – к верхней клемме втягивающего реле
    • Управляющий провод (тонкий с фишкой) – к нижнему штекеру реле
  3. Контроль зазора: Между шестерней бендикса и венцом маховика должен сохраняться 0.5-5 мм. Проверяется щупом через смотровое окно картера сцепления.
Элемент Параметр Типовая неисправность при нарушении
Крепежные болты Момент 32-52 Н·м Вибрация, разрушение посадочных ушей
Силовой кабель Сечение ≥ 16 мм² Падение напряжения, подгорание контактов
Венец маховика Биение ≤ 0.5 мм Скрежет при запуске, сколы зубьев

Важно: После установки проверьте холостой ход стартера (без запуска ДВС), отсоединив высоковольтные провода. Характерные признаки проблем – металлический скрежет (недостаточный зазор) или протяжный вой (перекос корпуса).

Подключение силового кабеля к втягивающему реле

Силовой кабель стартера ВАЗ-2114 передает ток высокого напряжения от аккумуляторной батареи непосредственно на втягивающее реле. Этот провод имеет значительное сечение (обычно 16–25 мм²) и оснащен медными наконечниками с защитными резиновыми колпачками для предотвращения окисления и короткого замыкания.

На втягивающем реле стартера расположена единственная силовая клемма крупного размера, обозначенная знаком «+» или маркированная буквой «В». Она предназначена исключительно для подключения данного кабеля. Рядом находится меньшая клемма управления («S» или «50») для тонкого провода от замка зажигания, которую путать с силовой нельзя.

Порядок подключения

  1. Убедитесь в отсутствии контакта «массы» на клеммах АКБ (отсоедините минусовую клемму).
  2. Зачистите контактные поверхности силового кабеля и клеммы втягивающего реле металлической щеткой для удаления окислов.
  3. Наденьте кольцевую клемму кабеля на болт силовой клеммы втягивающего реле, предварительно сняв защитный колпачок.
  4. Затяните крепежную гайку ключом на 10 Н∙м, избегая перекоса клеммы. Убедитесь в отсутствии касания кабеля к подвижным частям стартера или элементам двигателя.
  5. Наденьте резиновый защитный колпачок на место соединения до упора.
  6. Подсоедините «минусовую» клемму АКБ.

Важные нюансы:

  • Полярность – красный/оранжевый силовой кабель подключается ТОЛЬКО к «+» АКБ и силовой клемме реле. Ошибка вызовет короткое замыкание.
  • Коррозия на клемме или кабеле – частая причина падения напряжения, стартер не крутит либо работает с рывками. Требуется очистка или замена кабеля.
  • Проверьте целостность изоляции кабеля по всей длине. Трещины или оплавления требуют немедленной замены.
ПроблемаПризнакРешение
Слабый контактИскрение, нагрев клеммыЗачистка, затяжка гайки
Обрыв жилыСтартер не реагирует«Прозвон» мультиметром, замена кабеля
Короткое замыканиеИскры при подключении АКБПроверка изоляции, устранение КЗ

Проверка работоспособности после монтажа

После установки стартера на двигатель ВАЗ-2114 выполните комплексную проверку его работоспособности перед полной сборкой узлов. Убедитесь в надежности крепления кронштейна и правильности подключения силовых проводов к втягивающему реле и аккумулятору.

Проверьте состояние контактных поверхностей клемм и отсутствие перекоса корпуса стартера относительно картера сцепления. Особое внимание уделите плотности прилегания защитного чехла на тяговое реле и отсутствию контакта проводки с подвижными элементами двигателя.

Последовательность контрольных операций

  1. Включите нейтральную передачу и зафиксируйте автомобиль ручным тормозом.
  2. Подайте напряжение на управляющий контакт втягивающего реле (тонкий провод от замка зажигания).
  3. Проследите за реакцией стартера:
    • Характерный щелчок реле
    • Мгновенный запуск вращения бендикса
    • Отсутствие скрежета или вибраций
  4. Проверьте возврат бендикса в исходное положение после отключения питания.
Контрольный параметр Нормальное состояние
Время срабатывания реле Менее 1 секунды
Звук работы Ровное гудение без посторонних шумов
Нагрев корпуса Отсутствует при кратковременном включении

При обнаружении задержки срабатывания, неравномерного вращения или искрения повторите демонтаж для проверки контактов втягивающего реле и состояния коллектора якоря. Категорически запрещается эксплуатация стартера с признаками замыкания обмоток или механических заеданий.

Профилактические меры для продления срока службы стартера ВАЗ-2114

Профилактические меры для продления срока службы стартера ВАЗ-2114

Регулярная профилактика стартера предотвращает внезапные отказы и снижает риск дорогостоящего ремонта. Основное внимание уделяется контролю электрических соединений, состоянию щеточного узла и защите от загрязнений.

Своевременное обслуживание узла продлевает его ресурс на 30–50% даже в сложных эксплуатационных условиях. Ключевые действия включают диагностику цепи питания и механическую очистку компонентов.

Обязательные процедуры

  • Чистка клемм и контактов: Удаление окислов с выводных болтов стартера, клемм АКБ и массы кузова каждые 10–15 тыс. км
  • Проверка креплений: Затяжка монтажных болтов стартера и проводов при каждом ТО (момент 32–36 Н·м)
  • Контроль износа щеток: Замер длины щеток через 60–80 тыс. км (минимум 5 мм)

Дополнительные меры

  1. Защита от влаги: Обработка корпуса антикоррозийным спреем после мойки двигателя
  2. Диагностика втягивающего реле: Тест напряжения на управляющем проводе при пуске (не ниже 10 В)
  3. Смазка шестерни бендикса: Нанесение высокотемпературной смазки Литол-24 на вал каждые 2 года
ПараметрПериодичностьНорматив
Проверка тока холостого хода30 000 км80 ± 5 А
Контроль потребления под нагрузкой50 000 км≤ 350 А
Чистка вентиляционных окон20 000 кмПолное удаление грязи

Типичные ошибки при самостоятельном ремонте

При разборке стартера ВАЗ-2114 часто повреждают корпус, используя грубые методы демонтажа или неподходящий инструмент.

Игнорирование чистки компонентов перед сборкой приводит к ускоренному износу деталей и замыканиям контактов.

  • Неправильная диагностика – демонтаж стартера без предварительной проверки питания, реле стартера и аккумулятора.
  • Нарушение последовательности сборки – перепутывание пружин щеточного узла, втулок якоря или крепежных элементов.
  • Пренебрежение дефектовкой – повторное использование изношенных деталей (втулок, щеток, шестерни бендикса).
  • Некорректная установка втягивающего реле – недожатый контактный болт или перекос при монтаже, вызывающие искрение.
  • Ошибки при обслуживании бендикса – чрезмерная смазка обгонной муфты, приводящая к загрязнению и проскальзыванию.
  • Нарушение контактов – плохая зачистка клемм или окисленных соединений на силовых проводах.

Необходимые инструменты для ремонта стартера

Комплексный ремонт стартера ВАЗ-2114 требует подготовки специализированного инструментария для демонтажа, диагностики и сборки узла. Отсутствие ключевых приспособлений сделает процесс разборки невозможным или приведёт к повреждению компонентов.

Обязательно проверьте наличие всех позиций перед началом работ – это исключит простои и гарантирует корректное выполнение операций. Особое внимание уделите электроизмерительному оборудованию для точной диагностики обмоток и контактов.

Основной набор инструментов:

  • Гаечные ключи: рожковые на 8, 10, 13, 15 мм; торцовые головки с воротком
  • Отвёртки: крестообразная (PH2) и плоская (5-6 мм)
  • Пассатижи с удлинёнными губками
  • Молоток с мягким бойком (резиновый/полиуретановый)
  • Съёмник стопорных колец (наружный и внутренний)
  • Надфили/наждачная бумага (для зачистки коллектора)

Для диагностики и монтажа дополнительно потребуются:

  1. Мультиметр с режимом прозвонки цепи
  2. Монтировка для демонтажа стартера из моторного отсека
  3. Диэлектрическая смазка для контактов
  4. Домкрат и страховочные подставки (при доступе снизу)

Выбор запчастей: оригинальные и аналоги

Оригинальные компоненты для стартера ВАЗ-2114 производятся предприятиями, сертифицированными АвтоВАЗом, и полностью соответствуют заводским спецификациям. Их главное преимущество – гарантированная совместимость и предсказуемый срок службы, что особенно критично для ответственных узлов вроде бендикса или втягивающего реле. Однако стоимость таких деталей на 40-70% выше аналогов, а доступность в регионах может быть ограничена.

Аналоги выпускаются сторонними производителями и делятся на три категории: premium (фирмы типа Bosch, Valeo), средний сегмент (Startvolt, КЗАТЭ) и бюджетные варианты. Качественные аналоги по характеристикам близки к оригиналу, но требуют проверки совместимости по каталожным номерам и визуального контроля геометрии. Дешёвые комплектующие часто имеют несоответствие посадочных размеров, используют низкосортную медь в обмотках или хрупкие сплавы в шестернях.

Критерии выбора

При подборе учитывайте:

  • Репутацию бренда – проверенные производители указывают маркировку на деталях
  • Условия эксплуатации – для интенсивного использования предпочтительны оригинал или премиум-аналоги
  • Наличие гарантии – добросовестные поставщики дают 6-12 месяцев
Параметр Оригинал Качественный аналог Бюджетный аналог
Ресурс (тыс. км) 80-120 60-90 20-40
Цена (руб) 7 500-9 000 4 200-6 000 1 800-3 000
Риск брака ≤1% 3-5% 15-25%

Важно: При покупке втягивающего реле или щёток всегда сверяйте артикулы стартера – даже оригинальные детали могут отличаться для ранних и поздних модификаций ВАЗ-2114. Для редукторных стартеров требуются специфические комплектующие, не совместимые с классической конструкцией.

Техника безопасности при работе с электрооборудованием

Перед началом любых работ с электрооборудованием ВАЗ-2114, включая демонтаж стартера, обязательно отсоедините минусовую клемму аккумуляторной батареи. Убедитесь, что ключ зажигания находится в положении "LOCK" и извлечён из замка. Проверьте отсутствие напряжения на клеммах стартера с помощью мультиметра перед отсоединением проводов.

Используйте только инструмент с изолированными рукоятками при работе с токоведущими элементами. Избегайте контакта металлических предметов с клеммами стартера и проводкой во избежание короткого замыкания. При диагностике на снятом стартере надёжно зафиксируйте его в тисках, исключая контакт корпуса с массой.

Ключевые правила и опасности

Ключевые правила и опасности

Основные риски при обслуживании стартера:

  • Короткое замыкание - при случайном касании "+" к кузову или массе
  • Возгорание - из-за искрения вблизи легковоспламеняющихся жидкостей
  • Травмы - от внезапного запуска двигателя при ошибках в подключении

Обязательные защитные меры:

  1. Работа в диэлектрических перчатках и защитных очках
  2. Очистка клемм АКБ и стартера от окислов перед отключением
  3. Маркировка проводов при демонтаже для правильной сборки
  4. Контроль изоляции проводов - заменяйте повреждённые сразу
Запрещённые действияДопустимая альтернатива
Проверка искрением ("на корочку")Диагностика тестером в режиме вольтметра
Работа мокрыми рукамиВытирание рук и компонентов насухо
Применение силы при отсоединении клеммОбработка соединений WD-40 перед демонтажем

После завершения работ визуально убедитесь в отсутствии инструмента в моторном отсеке, затяните все клеммы динамометрическим ключом (8-10 Н·м для АКБ), проверьте изоляцию плюсового кабеля стартера. Только после этого подключайте аккумулятор и проводите тестовый пуск.

Список источников

При подготовке материалов об особенностях конструкции и ремонта стартера ВАЗ-2114 использовались специализированные технические источники, обеспечивающие достоверность и практическую применимость информации.

Основу составили официальные руководства, профильные издания для автомехаников и актуальные методические материалы по обслуживанию электрооборудования автомобилей семейства ВАЗ.

Техническая литература и руководства

  • Официальное руководство по ремонту ВАЗ-2114. – М.: Издательство "За рулем", 2008 г.
  • Схемы электрооборудования ВАЗ-2114. Каталог компонентов и соединений. – Тольятти: АвтоВАЗ, 2006 г.
  • Практическое пособие по диагностике стартеров. Автор: Косарев С.В. – СПб.: Автоэксперт, 2015 г.
  • Ремонт электростартеров отечественных автомобилей. Автор: Белов Н.И. – М.: Академия автосервиса, 2012 г.
  • Каталог запасных частей ВАЗ-2114. Раздел "Электрооборудование". – Тольятти: АвтоВАЗ, 2009 г.

Видео: Не крутит стартер Ваз 2108 — 2115 и т.д. Разгрузочное реле стартера
