Ремень безопасности – критически важный элемент защиты в любом транспортном средстве. Его эффективность напрямую зависит от правильности конструкции, качества установки и надежности крепления.

Данная статья детально рассматривает внутреннее устройство современных ремней, принципы работы инерционных катушек и блокирующих механизмов. Особое внимание уделено методам крепления точек фиксации к кузову автомобиля и требованиям к их прочности.

Понимание этих аспектов позволяет объективно оценить роль ремня в системе пассивной безопасности и необходимость строгого соблюдения правил эксплуатации.

Принцип работы инерционного механизма катушки

Инерционный механизм катушки ремня безопасности обеспечивает блокировку при резком вытягивании ленты. Он основан на взаимодействии центробежного сцепления и маятникового замка, реагирующих на ускорение. В нормальных условиях катушка свободно вращается, позволяя плавно регулировать длину ремня.

При резком рывке ремня или столкновении срабатывает двойная блокировка. Во-первых, центробежный регулятор фиксирует вал за счет инерции вращения. Во-вторых, маятниковый механизм реагирует на замедление автомобиля, мгновенно активируя стопорный зуб. Это полностью блокирует разматывание ремня.

Компоненты и процесс срабатывания

Ключевые элементы механизма:

Центробежный замок: содержит шарики/грузики, которые под действием центробежной силы при быстром вращении выдвигаются и зацепляют зубчатое колесо
Маятниковый рычаг: качающийся груз, отклоняющийся при резком торможении и приводящий в действие блокирующую собачку
Спиральная пружина: возвращает механизм в исходное положение после снятия нагрузки

Процесс блокировки происходит за 0,03-0,05 секунды. После устранения рывка разблокировка осуществляется:

Плавным отпусканием ремня до щелчка
Автоматическим возвратом пружины в нейтральное положение

Тип срабатывания	Триггер	Элемент активации
По скорости ремня	Резкое вытягивание ленты (>0,8 м/с)	Центробежный замок
По инерции ТС	Замедление автомобиля (>0,7g)	Маятниковый рычаг

Важно: современные механизмы всегда используют оба принципа блокировки параллельно для гарантированной защиты. Чувствительность калибруется под вес и инерцию компонентов.

Крепление лямок к кузову: точки и крепежи

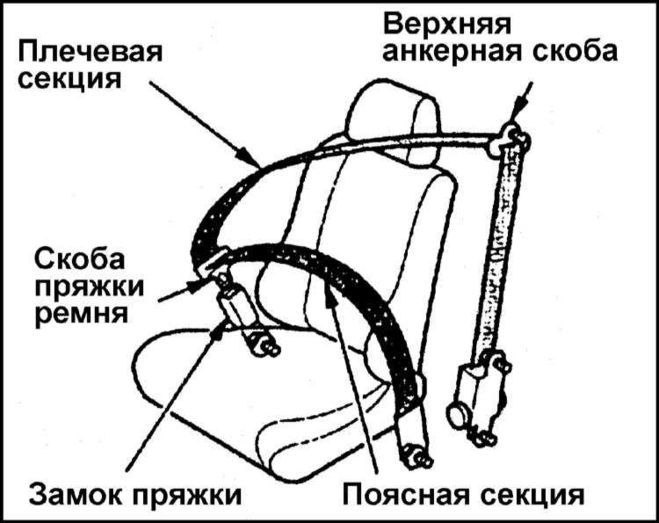

Основные точки крепления включают верхнюю анкерную стойку для плечевой лямки, нижние петли возле сиденья для поясного сегмента, и центральный замок на тоннеле или сиденье. Расположение строго регламентировано стандартами ISO и ГОСТ Р 41.16 для обеспечения правильной геометрии нагрузки.

Кузовные крепежные узлы проектируются с усилением в зонах монтажа: стальные втулки, распорные вставки или приваренные платформы минимизируют деформацию при ударе. Толщина металла в зоне крепления увеличивается на 20-40% по сравнению со стандартными панелями кузова.

Типы крепежных элементов

Винтовые соединения: Метрические болты класса прочности 8.8–10.9 с контрящими элементами (пружинные или зубчатые шайбы)
Заклепки: Пустотелые стальные заклепки диаметром 6–8 мм для крепления направляющих
Пиротехнические крепежи: Преднатяжители с резьбовыми шпильками, срабатывающими при ДТП

Точка крепления	Тип нагрузки	Минимальная прочность
Верхняя анкерная	Растяжение	15 кН
Нижняя петля	Срез + растяжение	22 кН
Замок	Комбинированная	30 кН

Критический параметр – угол установки: отклонение более 15° от расчетной оси снижает эффективность на 25-30%. Для регулировки используются овальные отверстия или шарнирные платформы крепежных скоб.

Контроль затяжки: Момент 40–50 Н·м с пневмоинструментом и маркировкой контрольной краской
Коррозионная защита – цинкование крепежей и обработка мест соединения восковыми составами

Регулировка высоты плечевой части под антропометрию

Правильное положение плечевой лямки критично для эффективной работы ремня безопасности. При регулировке необходимо обеспечить прохождение ремня через центр плеча – на равном расстоянии от шеи и края плечевого сустава. Это исключает соскальзывание лямки при резких маневрах и равномерно распределяет нагрузку при ДТП.

Неправильная высота (особенно близко к шее) увеличивает риск повреждения ключицы или сонной артерии при срабатывании натяжителя. Слишком низкое положение приводит к выскальзыванию руки из-под ремня и снижению фиксации туловища. Для проверки корректности настройки после регулировки выполните резкое натяжение ремня рукой – смещение по плечу не должно превышать 2-3 см.

Механизмы регулировки и порядок настройки

Большинство современных авто оснащено одним из двух типов регуляторов:

Встроенный в стойку кузова – кнопка или рычаг на пластиковом кожухе у верхнего крепления ремня. Нажатие позволяет свободно перемещать фиксатор вверх-вниз по направляющей.
Интегрированный в замок – бегунок на пряжке замка ремня. Регулирует угол наклона лямки относительно точки крепления.

Процедура настройки:

Сядьте в стандартное положение вождения
Зафиксируйте язычок ремня в замке
Нажмите кнопку регулятора на стойке
Передвиньте фиксатор до положения:
- Для высоких людей: ближе к крыше
- Для низких людей: ближе к сиденью
Отпустите кнопку до щелчка
Проверьте отсутствие перекручивания лямки

Антропометрическая особенность	Рекомендуемое положение	Визуальный контроль
Рост < 165 см	Нижняя треть направляющей	Лямка касается плеча на 3-4 см ниже ключицы
Рост 165-185 см	Середина направляющей	Лямка пересекает середину ключицы
Рост > 185 см	Верхняя треть направляющей	Лямка проходит на 2-3 см ниже основания шеи

Проверка исправности замка и язычка

Визуально осмотрите металлический язычок ремня на отсутствие деформаций, глубоких царапин или коррозии. Проверьте пластиковый корпус замка на целостность: трещины, сколы и перекосы недопустимы. Убедитесь в отсутствии посторонних предметов внутри гнезда замка.

Протестируйте механизм защёлкивания: при вставке язычка должен раздаться чёткий щелчок. Сильно дёрните ремень вверх и в сторону – исправный замок надёжно удерживает соединение. Нажмите кнопку разблокировки: извлечение язычка должно происходить мгновенно без заеданий.

Критерии оценки работоспособности

Элемент	Норма	Неисправность
Кнопка разблокировки	Ход плавный, возврат в исходное положение	Западание, необходимость многократного нажатия
Фиксация язычка	Срабатывание при лёгком вставлении	Требуется чрезмерное усилие
Автоматическое выталкивание	Мгновенное высвобождение при нажатии	Застревание, замедленная реакция

Особое внимание уделите пружинным элементам замка: ослабление пружины кнопки или фиксатора приводит к самопроизвольному расстёгиванию. Проверьте язычок на износ в зоне контакта с защёлкой – истончение металла снижает прочность соединения.

Очистите замок сжатым воздухом или мягкой щёткой
Смажьте механизм графитовой смазкой (не маслом!)
Повторите цикл застёгивания/расстёгивания 10 раз

При обнаружении любых отклонений в работе немедленно замените узел. Не пытайтесь ремонтировать деформированные детали – это снижает надёжность системы безопасности.

Замена ленты и перемотка механизма катушки

Замена изношенной или поврежденной ленты ремня безопасности требует демонтажа катушки инерционного механизма. Работы начинаются с аккуратного снятия пластиковых накладок креплений и извлечения узла из стойки кузова при помощи торцевых ключей. Отсоединение электроразъёма пиропатрона предваряет снятие катушки.

Категорически запрещено самостоятельно вскрывать корпус катушки из-за предварительного натяжения пружины внутри. Неуправляемый сброс усилия приводит к травмам и полному разрушению механизма. Все операции с разборкой узла выполняются только в сертифицированных центрах с применением спецстендов для фиксации пружины.

Процедура замены и сборки

Установка новой ленты на катушку с обязательной синхронизацией зубчатого храповика и язычка фиксатора
Правильная навивка ленты на шпулю с контролем направления вращения (против часовой стрелки)
Юстировка усилия натяжения возвратной пружины калиброванным динамометрическим ключом
Тестирование функции блокировки при резком вытягивании ленты и наклоне катушки на 15°

Критерий	Требование
Замена ленты	Только оригинальный комплект с сертификатом соответствия
Калибровка	Усилие срабатывания: 0.3-0.7G при продольном ускорении
Фиксаторы	Обязательна замена одноразовых пластиковых клипс и шайб

После установки обновленного узла выполняется проверка корректности втягивания ленты без перекосов. Не допускается контакт ленты с острыми кромками кузова или электропроводкой. Обязательна активация системы самодиагностики через сканер OBD-II для сброса ошибки подушки безопасности.

Список источников

При подготовке материалов об устройстве и креплении ремней безопасности использовались актуальные технические стандарты, учебные пособия по автомобильной безопасности и документация производителей компонентов.

Ключевые источники включают нормативные документы, регулирующие требования к конструкции, а также специализированные издания по системам пассивной защиты транспортных средств.

Технический регламент Таможенного союза ТР ТС 018/2011 "О безопасности колесных транспортных средств" (Приложение № 9)
ГОСТ Р 41.16-2005 "Единообразные предписания, касающиеся удерживающих устройств для взрослых пассажиров"
Учебник "Конструкция и расчет автомобиля" (раздел "Системы безопасности"), МГТУ им. Баумана
Техническая документация производителей ремней безопасности: Autoliv, ZF TRW, Joyson Safety Systems
Методические рекомендации НИИ Автомобильного транспорта "Системы пассивной безопасности современных автомобилей"
SAE International стандарты серии J800-J804 (классификация и испытания удерживающих систем)
ISO 17373:2005 "Road vehicles – Safety belt anchorages"
