Конструктивные решения МАЗ-642208

Статья обновлена: 18.08.2025

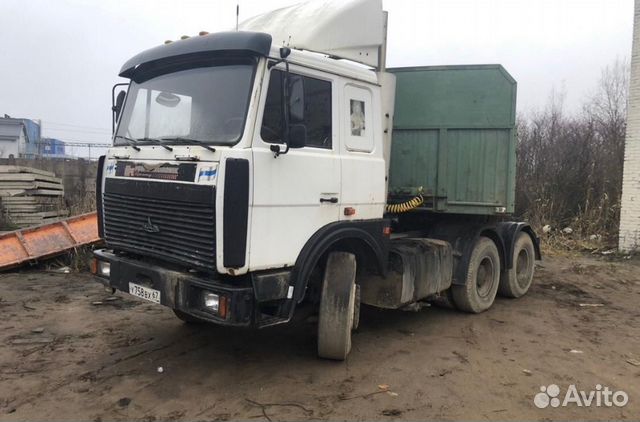

Седельный тягач МАЗ-642208 представляет собой современное решение для магистральных перевозок, сочетающее проверенную надёжность с инновационными инженерными решениями.

Конструкция модели базируется на усиленной раме лестничного типа, обеспечивающей исключительную жёсткость и долговечность при эксплуатации в тяжёлых дорожных условиях.

Особое внимание разработчиков уделено узлам трансмиссии и подвески: многоступенчатая коробка передач и пневматическая подвеска кабин оптимизированы для работы с максимальными нагрузками.

Силовая установка тягача – дизельный двигатель ЯМЗ-651 мощностью до 412 л.с., отличающийся высокой топливной экономичностью и соответствием экологическим стандартам.

Дизельный двигатель ЯМЗ-652

Дизельный двигатель ЯМЗ-652 устанавливается на тягач МАЗ-642208 в качестве силовой установки, обеспечивающей высокую производительность и надежность в тяжелых условиях эксплуатации. Этот шестицилиндровый мотор с турбонаддувом и промежуточным охлаждением наддувочного воздуха (интеркулером) разработан для интенсивных грузоперевозок.

Конструкция двигателя соответствует экологическому стандарту Евро-4 (с опциональным переходом на Евро-5), что достигается за счет системы рециркуляции отработавших газов (EGR) и точного управления впрыском. Алюминиевые поршни с масляным охлаждением и усиленный коленчатый вал повышают ресурс мотора до 1 200 000 км.

Технические параметры и особенности

Характеристика	Значение
Тип	Рядный 6-цилиндровый дизель
Мощность	412 л.с. при 1900 об/мин
Крутящий момент	1765 Н·м (1100-1300 об/мин)
Рабочий объем	11,12 л
Система впрыска	Common Rail с давлением до 1800 бар

Конструктивные преимущества системы:

• Двухступенчатый турбонаддув: обеспечивает стабильную тягу на низких оборотах и предотвращает "турбояму".
• Интегрированный модуль охлаждения: снижает температуру наддувочного воздуха на 15-20%, повышая плотность заряда.
• Компенсированные топливные насосы высокого давления с электронным управлением дозировкой.
• Гидротолкатели клапанов: исключают необходимость ручной регулировки зазоров.

16-ступенчатая механическая коробка передач ЯМЗ-2391

Коробка передач ЯМЗ-2391 представляет собой 16-ступенчатую механическую трансмиссию с делителем и демультипликатором, специально разработанную для тяжёлых тягачей. Конструктивно она объединяет основную 4-ступенчатую КП, двухступенчатый делитель (повышающая/прямая передача) и двухступенчатый демультипликатор (понижающий/повышающий диапазон), что в совокупности обеспечивает 16 передач переднего хода и 2 передачи заднего хода.

Особенностью конструкции является трёхвальная компоновка с промежуточным валом и использованием косозубых шестерён постоянного зацепления. Все передачи переднего хода синхронизированы инерционными синхронизаторами, что снижает ударные нагрузки и облегчает переключение. Корпус выполнен из чугуна с рёбрами жёсткости для повышения устойчивости к деформациям под высокой нагрузкой.

Ключевые технические особенности

• Многорежимное переключение: Рычаг управления разделён на основной селектор и два пневматических крана (делитель и демультипликатор), позволяя комбинировать диапазоны без разрыва потока мощности
• Термообработанные шестерни: Изготовлены из легированной стали с цементацией и закалкой, обеспечивая ресурс свыше 1 000 000 км
• Дублированная система смазки: Комбинированная подача масла (разбрызгивание + принудительная циркуляция под давлением) с теплоотводящим оребрением картера
• Адаптированные передаточные числа: Оптимизированы под высокий крутящий момент дизелей ЯМЗ (диапазон от 5.34 в пониженном режиме до 0.73 в повышающем)

Параметр	Значение
Максимальный входной крутящий момент	1900 Н·м
Передаточное число 1-й передачи (низкий диапазон)	14.85
Передаточное число 16-й передачи (высокий диапазон)	0.73
Сухая масса (без масла)	348 кг
Рекомендуемое масло	SAE 75W-90 GL-5

Эксплуатационным преимуществом является возможность "пропуска" передач при разгоне за счёт диапазонного переключения. Механизм блокировки предотвращает случайное включение заднего хода. Конструкция валов усилена подшипниками роликового типа повышенной грузоподъёмности, рассчитанными на осевые нагрузки до 12 кН. Ресурс между капитальными ремонтами при соблюдении регламента ТО превышает 500 000 км.

Сухое двухдисковое сцепление с гидравлическим приводом

Конструкция использует два ведомых диска с фрикционными накладками, разделенные промежуточным ведущим диском. Такая компоновка обеспечивает увеличенную площадь контакта и передачу высокого крутящего момента без пропорционального роста габаритов узла. Ведущий диск жестко соединен с маховиком двигателя через шлицы, а ведомые диски взаимодействуют с первичным валом коробки передач через ступицы с демпфирующими пружинами.

Гидропривод включает главный цилиндр с педалью в кабине, рабочий цилиндр на картере сцепления и трубопроводы. При нажатии педали давление тормозной жидкости передается на поршень рабочего цилиндра, который через вилку выключения и выжимные подшипники разводит диски. Система оснащена автоматической регулировкой свободного хода педали и механизмом компенсации износа накладок.

Ключевые особенности и преимущества

• Повышенный ресурс за счет распределения нагрузки между двумя дисками
• Уменьшенное усилие на педали благодаря гидравлическому усилителю
• Термостойкость фрикционных материалов до 400°C
• Демпферы крутильных колебаний в ступицах дисков

Параметр	Значение
Диаметр дисков	430 мм
Рабочее давление привода	8-10 МПа
Макс. передаваемый момент	2500 Н·м

Карданные валы с крестовинами на игольчатых подшипниках

Конструкция карданных валов тягача МАЗ-642208 базируется на крестовинах с игольчатыми подшипниками, обеспечивающих передачу крутящего момента между агрегатами при переменных углах. Крестовина представляет собой жесткий крестообразный элемент, шарнирно соединяющий вилки валов через четыре радиальных подшипника. Каждый подшипник состоит из стального корпуса, тонких цилиндрических роликов (игл), сепаратора и уплотнительных манжет.

Игольчатые ролики работают в условиях высоких контактных нагрузок, минимизируя трение за счет линейного соприкосновения с дорожками качения. Такая компоновка позволяет компенсировать несоосность трансмиссии при сохранении компактности узла. Для МАЗ-642208 применяются валы с двумя или тремя шарнирами, где центральный подшипник часто выполняет функцию скользящей компенсации длины.

Ключевые эксплуатационные особенности

• Смазочная система: Подшипники заполняются тугоплавкой консистентной смазкой при сборке. Резиновые сальники (манжеты) предотвращают вымывание смазки и попадание абразивов.
• Прочностные требования: Крестовины изготавливаются из легированной стали с цементацией поверхностей. Диаметр игл и количество роликов рассчитываются под пиковые нагрузки двигателя и ретардера.
• Динамическая балансировка: Собранный вал балансируется с точностью до 15 г·см для подавления вибраций на высоких оборотах.

Параметр	Значение для МАЗ-642208	Назначение
Угол работы шарнира	до 18°	Компенсация колебаний мостов/двигателя
Диаметр иглы	2.5–3.5 мм	Снижение трения при высокой нагрузочной способности
Ресурс подшипника	≥ 300 000 км	При условии сохранения целостности уплотнений

Основные отказы связаны с разрушением уплотнений или деформацией крестовин при ударных нагрузках. Регламент ТО требует проверки люфтов и состояния манжет каждые 15 000 км. Запрещается использование ударного инструмента при монтаже – запрессовка крышек подшипников выполняется только гидравлическим прессом для сохранения соосности.

Раздаточная коробка с межосевым дифференциалом

Раздаточная коробка МАЗ-642208 выполняет функцию распределения крутящего момента между передним и задним ведущими мостами. Она оснащена межосевым дифференциалом симметричного типа, обеспечивающим автоматическое перераспределение мощности в зависимости от условий сцепления колес с дорожным покрытием. Конструкция интегрирована в общую трансмиссионную систему и работает в связке с коробкой передач.

Межосевой дифференциал допускает разность угловых скоростей вращения валов переднего и заднего мостов, что критично при прохождении поворотов или движении по неровностям. Для преодоления сложных участков предусмотрена принудительная блокировка дифференциала, активируемая пневматической системой из кабины водителя. Это исключает пробуксовку при потере сцепления одной из осей.

Ключевые конструктивные элементы

• Шестеренчатый планетарный дифференциал с сателлитами
• Двухступенчатый редуктор (прямая и понижающая передачи)
• Пневмопривод блокировки с электромагнитным клапаном
• Масляная ванна с принудительной циркуляцией смазки
• Фланцевые соединения карданных валов с защитными муфтами

Корпус раздатки выполнен из высокопрочного чугуна с усиленными ребрами жесткости. Особое внимание уделено уплотнительным элементам: установлены двухконтурные сальники и термостойкие прокладки, предотвращающие утечки масла при экстремальных нагрузках. Расположение агрегата предусматривает удобный доступ для обслуживания через технологические люки.

Дифференциалы ведущих мостов с ленточными блокировками

Дифференциалы ведущих мостов тягача МАЗ-642208 оснащены ленточными блокировками инерционного типа, обеспечивающими автоматическое перераспределение крутящего момента между колёсами при пробуксовке. Основу конструкции составляет планетарный конический дифференциал, дополненный механизмом блокировки с фрикционной лентой и инерционным актуатором. Лента охватывает корпус дифференциала и интегрирована с системой грузов-регуляторов, реагирующих на разницу угловых скоростей полуосей.

При возникновении пробуксовки одного колеса инерционные грузы под действием центробежной силы смещаются, приводя в движение рычажный механизм. Это вызывает натяжение ленты вокруг корпуса дифференциала, частично или полностью блокируя его работу. Система автоматически возвращается в исходное состояние после выравнивания скоростей вращения колёс, исключая необходимость ручного управления и предотвращая перегрузку трансмиссии.

Ключевые особенности и преимущества

• Автономность работы: Блокировка активируется без участия водителя при разнице скоростей вращения колёс от 100 об/мин.
• Плавное срабатывание: Ленточный механизм обеспечивает ступенчатое увеличение степени блокировки (до 75%), снижая ударные нагрузки.
• Защита от перегрева: Фрикционная лента изготовлена из термостойкого композита, сохраняющего свойства при температуре до 300°C.
• Самокомпенсация износа: Конструкция рычагов автоматически регулирует натяжение ленты по мере истирания фрикционного слоя.

Параметр	Значение
Тип блокировки	Автоматическая ленточная инерционная
Максимальный момент блокировки	18 кН·м
Время срабатывания	0,3–0,8 сек
Ресурс ленты	≥ 120 000 км

Применение ленточных блокировок повышает проходимость на грунтах с низким коэффициентом сцепления и при движении под уклон, предотвращая бесполезную пробуксовку. Одновременно сохраняется управляемость на твёрдом покрытии благодаря автоматическому отключению блокировки в поворотах. Конструкция отличается ремонтопригодностью – замена ленты выполняется без демонтажа моста.

Подвеска передней оси на полуэллиптических рессорах

Передняя ось тягача МАЗ-642208 базируется на традиционной, проверенной временем и нагрузками конструкции – полуэллиптических рессорах. Данный тип подвески обеспечивает необходимую прочность, долговечность и способность воспринимать значительные статические и динамические нагрузки, характерные для тяжелых грузовых автомобилей. Рессорный пакет является основным упругим элементом, гасящим удары от неровностей дороги.

Конструкция передней рессоры включает в себя несколько листов разной длины, стянутых хомутами. Центральная часть рессоры закреплена на балке переднего моста через стремянки, а концы рессор подвижно соединены с рамой автомобиля через серьги. Такая схема обеспечивает необходимую деформацию листов при работе подвески и компенсирует изменение длины рессоры при прогибе.

Ключевые особенности и элементы конструкции

Передняя рессорная подвеска МАЗ-642208 характеризуется следующими особенностями:

• Надежность и ремонтопригодность: Простота конструкции рессор обеспечивает легкость обслуживания и замены изношенных элементов (листов, втулок, пальцев).
• Амортизаторы телескопические: Для гашения колебаний кузова и улучшения устойчивости автомобиля наряду с рессорами установлены гидравлические двухтрубные амортизаторы.
• Стабилизатор поперечной устойчивости: Обязательный элемент, повышающий курсовую устойчивость и управляемость тягача, особенно при прохождении поворотов и движении по неровной дороге.
• Подрессорники (отбойники): Установлены для ограничения максимального хода подвески вверх и смягчения удара при полном сжатии рессоры.
• Шарнирные соединения: Резинометаллические втулки в серьгах и проушинах рессор обеспечивают плавность работы подвески и поглощают высокочастотные вибрации.

Подвеска рассчитана на работу в тяжелых условиях эксплуатации, обеспечивая требуемую грузоподъемность и надежность тягача при сохранении приемлемого уровня плавности хода.

Элемент подвески	Основная функция
Полуэллиптическая рессора (пакет листов)	Основной упругий элемент, воспринимает нагрузку, гасит удары
Серьги	Обеспечивают шарнирное крепление концов рессоры к раме, компенсируют изменение длины
Хомуты	Стягивают листы рессоры в единый пакет
Стремянки	Крепят центральную часть рессоры к балке переднего моста
Амортизаторы	Гасят колебания кузова, вызванные работой рессоры
Стабилизатор поперечной устойчивости	Снижает крен кузова в поворотах и при поперечных колебаниях
Резинометаллические втулки	Обеспечивают упругое шарнирное соединение, гасят вибрации
Подрессорники (отбойники)	Ограничивают максимальный ход сжатия подвески

Балансирная тележка заднего моста с реактивными штангами

Конструкция тележки включает два ведущих моста, соединённых общей балансирной балкой. Реактивные штанги треугольного сечения жёстко связывают картеры мостов с рамой тягача, передавая толкающие и тормозные усилия. Такая схема исключает продольные смещения оси при разгонах и замедлениях.

Штанги крепятся к лонжеронам через резинометаллические шарниры, поглощающие вибрации и допускающие качение тележки. Нижние продольные тяги воспринимают крутящий момент от рессор, предотвращая закручивание подвески. Система обеспечивает стабильность траектории при нагрузках до 20 тонн на седельно-сцепное устройство.

Ключевые элементы и характеристики

• Тип шарниров: сферические сайлент-блоки с тефлоновым покрытием
• Угол качения: ±7° при полном ходе рессор
• Материал штанг: легированная сталь 30ХГСА

Параметр	Значение
Количество реактивных штанг	4 (2 верхние, 2 нижние)
Диаметр поперечного сечения	45 мм
Ресурс шарниров	≥ 300 000 км

Геометрия креплений исключает паразитные колебания при движении по бездорожью. Усиленные кронштейны на раме рассчитаны на ударные нагрузки до 5g. Замена сайлент-блоков выполняется без демонтажа штанг благодаря разъёмным обоймам.

Дисковые тормоза с пневмогидравлическим приводом

Дисковые тормозные механизмы на МАЗ-642208 устанавливаются на все колеса, обеспечивая высокую эффективность торможения и устойчивость к перегреву в тяжелых эксплуатационных условиях. Конструкция включает чугунный вентилируемый диск, закрепленный на ступице колеса, и суппорт с двумя противоположно расположенными рабочими цилиндрами.

Пневмогидравлический привод объединяет пневматическую систему управления с гидравлическим исполнительным механизмом: энергия сжатого воздуха преобразуется в тормозное усилие через гидроцилиндры. Такая схема обеспечивает быстрое срабатывание и точную дозировку усилия на педали при сохранении надежности пневматики.

Ключевые компоненты системы

Основные элементы тормозного механизма:

• Тормозной диск с вентилируемыми каналами для отвода тепла
• Двухпоршневой суппорт плавающего типа
• Автоматическая система регулировки зазора колодок
• Износостойкие фрикционные накладки с датчиками контроля

Привод включает:

1. Пневмокамеру с диафрагмой
2. Гидроцилиндр преобразователя
3. Контур высокого давления с трубопроводами
4. Тормозную жидкость DOT 4

Параметр	Характеристика
Диаметр диска	430 мм (передняя ось)
Толщина диска	42 мм
Рабочее давление в пневмосистеме	8-10 бар
Ход штока пневмокамеры	40±5 мм

Преимущества системы: сокращенный тормозной путь на 15% по сравнению с барабанными аналогами, стабильность характеристик при многократных торможениях, снижение неподрессоренных масс. Техническое обслуживание упрощено за счет модульной конструкции суппортов и отсутствия необходимости ручной регулировки.

Пятиместная кабина с усиленными крепежными опорами

Конструкция пятиместной кабины МАЗ-642208 обеспечивает комфортное размещение экипажа при длительных рейсах. Пространство организовано с учетом эргономических требований: водительское кресло оснащено пневмоподвеской и регулировками, а ряды пассажирских сидений разделены центральным проходом для удобства перемещения внутри салона.

Усиленные крепежные опоры кабины выполнены из высокопрочной легированной стали с антикоррозийным покрытием. Они интегрированы в раму через демпфирующие элементы, которые эффективно гасят вибрации от двигателя и дорожного полотна. Крепежная система спроектирована с тройным запасом прочности относительно стандартных нагрузок, характерных для тяжелых дорожных условий.

Ключевые особенности усиления

• Четырехточечная схема крепления с косыми распорными балками, предотвращающими продольное смещение
• Телескопические амортизаторы с прогрессивной характеристикой сжатия
• Сферические шарниры в местах соединения с рамой для компенсации крутильных деформаций

Система безопасности включает дублирующие сцепные узлы, сохраняющие целостность крепления при разрушении одного из элементов. Контроль состояния опор осуществляется через визуальные индикаторы износа на кронштейнах и датчики нагрузки в системе бортовой диагностики.

Система подрессоривания кабины на четырех пневмобаллонах

Конструкция включает четыре независимых резино-кордных пневматических баллона, размещенных по углам опорной рамы кабины. Каждый баллон выполняет функцию упругого элемента, воспринимая вертикальные нагрузки и обеспечивая плавность хода за счет сжатия воздуха. Система интегрирована с гидравлическими амортизаторами двухстороннего действия, гасящими остаточные колебания.

Давление в баллонах регулируется автоматическим клапаном-регулятором уровня, поддерживающим постоянную высоту кабины независимо от нагрузки. Пневмомагистрали подключены к ресиверу пневмосистемы тягача через фильтры-осушители, предотвращающие попадание влаги и загрязнений. Дополнительно установлены ограничительные тросы, исключающие полное отделение кабины от рамы при аварийной разгерметизации.

Ключевые эксплуатационные преимущества

Основные характеристики системы:

Параметр	Значение/Описание
Рабочее давление	5-7 бар (регулируемое)
Ход подвески	120-140 мм
Ресурс баллонов	≥ 500 000 км
Температурный диапазон	-45°C до +80°C

Функциональные особенности:

• Адаптация к нагрузке – автоматическое выравнивание кабины при неравномерном распределении массы
• Компенсация кренов – независимая работа баллонов в поворотах и на уклонах
• Ремонтопригодность – модульная замена элементов без демонтажа всей кабины
• Синхронизация с АБС – предотвращение колебаний при экстренном торможении

Гидравлический механизм опрокидывания кабины вперед

Система обеспечивает наклон кабины для доступа к двигателю и агрегатам шасси. Она состоит из гидроцилиндра двойного действия, насоса с ручным или электрическим приводом, запорных клапанов и магистралей высокого давления.

Управление осуществляется рычагом из салоны: при его активации гидравлическая жидкость подается в штоковую полость цилиндра, выдвигая шток и создавая усилие на опорном кронштейне. Фиксация в поднятом положении обеспечивается шариковыми стопорами и предохранительными клапанами.

Ключевые особенности конструкции

Гидроцилиндр установлен между рамой шасси и кабиной на сферических опорах, компенсирующих перекосы. Уплотнительная система включает:

• Манжетные кольца из маслостойкой резины
• Грязезащитные кольца на штоке
• Двухступенчатые направляющие втулки

Блокирующие устройства предотвращают самопроизвольное опускание:

1. Механический фиксатор с пружинной защелкой
2. Гидравлический стопорный клапан в магистрали
3. Аварийный ручной насос для опускания при отказе основной системы

Параметр	Значение
Усилие подъема	до 12 кН
Угол опрокидывания	45±2°
Рабочее давление	16 МПа
Время подъема (электропривод)	15-20 сек

Трубопроводы выполнены из стальных бесшовных труб с двойной оплеткой, соединения - резьбовые конические по ГОСТ 633-80. Система рассчитана на 5000+ циклов срабатывания без обслуживания.

Стальные тросы аварийного открытия дверей кабины

Система аварийного открытия на МАЗ-642208 обеспечивает экстренный выход водителя при отказе штатного механизма замка или деформации кабины после ДТП. Она основана на продублированном тросовом приводе, независимом от основной электромеханической системы управления дверьми.

Конструктивно тросы выполнены из высокопрочной оцинкованной стали диаметром 3-4 мм с защитной полимерной оболочкой, предотвращающей коррозию и заклинивание. Они протянуты от внутренних рукояток экстренного открытия вдоль каркаса кабины к замочным механизмам обеих дверей, с минимальным количеством изгибов для снижения трения.

Ключевые особенности и принцип действия

• Дублирующие рукоятки: Ярко-красные рычаги установлены на торпедо со стороны водителя и пассажира, а также на задней стенке кабины.
• Прямое механическое воздействие: При активации рукоятки усилие через трос напрямую отводит фиксатор замка, минуя электронные компоненты.
• Защита от обрыва: Точки крепления оснащены амортизирующими втулками, компенсирующими ударные нагрузки.

Параметр	Характеристика
Рабочее усилие на рукоятке	≤ 150 Н
Температурный диапазон	-45°C до +80°C
Регламент проверки	Каждое ТО (тест на свободный ход троса)

Важно: Тросы требуют периодической очистки направляющих втулок от грязи и обработки силиконовой смазкой раз в 15 000 км пробега. Неисправность системы (заедание, провисание) блокируется диагностическим контроллером кабины с выводом предупреждения на панель приборов.

Пневматический усилитель рулевого управления

Пневматический усилитель рулевого управления (ПУРУ) в МАЗ-642208 снижает усилие водителя на рулевом колесе при маневрировании, используя энергию сжатого воздуха из пневмосистемы автомобиля. Он интегрирован с рулевым механизмом и активируется при возникновении сопротивления повороту колес, обеспечивая комфортное управление даже при полной загрузке тягача.

Конструктивно усилитель объединен с рулевым редуктором в единый агрегат, что повышает надежность и упрощает компоновку. Основными элементами ПУРУ являются следящий золотниковый механизм, силовой пневмоцилиндр двойного действия и система рычагов, передающих усилие на сошку рулевого привода.

Ключевые особенности конструкции

Принцип работы основан на следящем действии:

• Золотник распределителя смещается при повороте руля, открывая доступ сжатого воздуха в соответствующую полость цилиндра.
• Поршень цилиндра через толкатель и рычаги создает дополнительное усилие на валу сошки, пропорциональное усилию водителя.
• При прекращении поворота золотник возвращается в нейтраль, прекращая подачу воздуха.

Система включает предохранительный клапан, ограничивающий максимальное давление в усилителе, и обратные клапаны, предотвращающие полную потерь управляемости при разгерметизации пневмоконтура. Рабочее давление поддерживается в диапазоне 6,5–7,5 бар.

Параметр	Характеристика
Тип усилителя	Комбинированный (пневматический, интегрированный с редуктором)
Диаметр цилиндра	140 мм
Ход поршня	180 мм
Коэффициент усиления	До 1:5 (зависит от нагрузки)

Преимущества ПУРУ МАЗ-642208 включают высокую надежность в условиях низких температур (не замерзает в отличие от гидравлики), ремонтопригодность узлов и совместимость с пневмосистемой тормозов. Регулировка зазоров в золотниковом механизме обеспечивает точную обратную связь и отсутствие "пустого хода" руля.

Секторно-червячный редуктор рулевого механизма

Основу редуктора составляет червячная передача, где червяк (винт с резьбой специального профиля) находится в постоянном зацеплении с зубчатым сектором. Вращение рулевого вала с червяком преобразуется в качательное движение сектора на его валу. Это обеспечивает значительное увеличение крутящего момента, передаваемого от рулевого колеса к сошке рулевого привода, и изменяет плоскость вращения на 90 градусов.

Конструкция редуктора на МАЗ-642208 отличается высокой надежностью, рассчитанной на тяжелые условия эксплуатации тягача. Корпус редуктора литой, герметичный, заполнен специальным трансмиссионным маслом для смазки трущихся пар. Червяк установлен на конических роликовых подшипниках, обеспечивающих восприятие значительных осевых и радиальных нагрузок. Вал сектора также вращается в подшипниках качения. Регулировочные устройства (винт для изменения зацепления червяк-сектор и гайки для натяга подшипников) позволяют компенсировать естественный износ и поддерживать необходимый люфт рулевого управления.

Ключевые особенности редуктора МАЗ-642208

Для секторно-червячного редуктора рулевого механизма МАЗ-642208 характерны следующие конструктивные решения:

• Высокое передаточное число: Обеспечивает необходимое усилие на сошке для поворота управляемых колес тяжелого тягача даже на месте или на малой скорости.
• Самотормозящая червячная пара: Передача усилия возможна преимущественно от червяка к сектору. Это повышает безопасность, предотвращая передачу ударов от колес на рулевое колесо ("обратный удар").
• Регулируемое зацепление: Наличие эксцентриковой втулки или регулировочного винта позволяет точно установить и впоследствии корректировать боковой зазор в зацеплении червяк-сектор, минимизируя люфт рулевого колеса.
• Надежная смазка: Герметичный картер с залитым на весь срок службы маслом (ТАД-17И или аналоги) гарантирует долговечность работы трущихся поверхностей червяка и сектора.
• Усиленные подшипниковые узлы: Применение конических роликовых подшипников для червяка и вала сектора обеспечивает восприятие высоких динамических нагрузок, характерных для работы на бездорожье и с тяжелыми прицепами.

Сравнительные характеристики редукторов для моделей МАЗ:

Параметр	МАЗ-642208 (типовая)	МАЗ-5336 (пример)
Угол поворота сектора	~90° (зависит от исполнения)	~80°
Передаточное число редуктора	Высокое (20:1 - 24:1)	Среднее (18:1 - 20:1)
Тип смазки	Трансмиссионное масло (ТАД-17И)	Трансмиссионное масло (ТАД-17И)
Особенность	Усиленные подшипники, корпус	Стандартное исполнение

Примечание: Конкретные параметры могут варьироваться в зависимости от года выпуска и модификации тягача.

Топливные баки из алюминиевого сплава емкостью 1050 литров

Конструкция баков выполнена методом ротационного формования из алюминиево-магниевого сплава АМг5, обеспечивающего оптимальное сочетание прочности и коррозионной стойкости. Толщина стенок варьируется от 4 мм в зонах минимальной нагрузки до 8 мм в критических точках крепления и днище, что гарантирует целостность при вибрационных воздействиях и ударах.

Геометрическая форма разработана с учетом компоновки шасси: каждый бак интегрирован в пространство между рамой и задними колесами, сужаясь книзу для увеличения дорожного просвета. Внутренние перегородки включают волнорезы, предотвращающие гидроудары при резком торможении и движении по пересеченной местности.

Ключевые технологические особенности

Система герметизации включает двухкомпонентные уплотнители на фланцах заливных горловин и датчиков уровня топлива, устойчивые к экстремальным температурным перепадам (-45°C...+70°C). Соединительные патрубки оснащены медными прокладками с антифрикционным покрытием, исключающим искрообразование.

• Защитное оснащение:
  • Стальные экраны толщиной 1.5 мм на передней поверхности
  • Полиуретановое покрытие нижней зоны от абразивного износа
• Обслуживающие компоненты:
  • Электротермические датчики уровня с самодиагностикой
  • Дренажные клапаны с лабиринтными уловителями конденсата

Параметр	Значение
Рабочее давление	0.8 бар (макс. 1.2 бар при вентиляции)
Сопротивление деформации	до 15 кН/м² при статической нагрузке
Срок службы	12 лет / 1.2 млн км пробега

Крепежные хомуты выполнены из нержавеющей стали 12Х18Н10Т с компенсаторами теплового расширения, фиксирующими баки без жесткой деформации. Технология сварки TIG с аргонной продувкой исключает пористость швов, что подтверждено ультразвуковым контролем качества.

Выхлопная труба с вертикальным расположением за кабиной

Вертикальная установка выхлопной трубы за кабиной тягача МАЗ-642208 обеспечивает эффективный отвод отработавших газов вверх. Такая конструкция минимизирует попадание выхлопа в зону водителя и снижает загрязнение прицепа сажей. Труба монтируется на жестких кронштейнах рамы, обеспечивая устойчивость при движении по бездорожью.

Основной материал изготовления – нержавеющая сталь, устойчивая к коррозии и высокотемпературному воздействию. Соединение с выпускным коллектором двигателя выполняется через термостойкий гофрированный компенсатор, который гасит вибрации и предотвращает повреждение системы. В верхней части трубы интегрирован искрогаситель для эксплуатации в пожароопасных условиях.

Ключевые конструктивные особенности

• Высота расположения: Превышает уровень кабины на 200-250 мм для оптимального рассеивания газов.
• Дополнительные элементы: Стандартная комплектация включает глушитель камерного типа, снижающий шум до норм ЕВРО-5.
• Крепежная система: Двойные хомуты с виброизолирующими прокладками исключают самопроизвольное ослабление креплений.

Система воздушного охлаждения моторной установки

Система воздушного охлаждения двигателя МАЗ-642208 обеспечивает отвод избыточного тепла от силового агрегата без использования жидкого теплоносителя. Принцип работы основан на принудительном обдуве цилиндров, головок блока и масляного радиатора потоком воздуха, создаваемым мощным осевым вентилятором. Воздушные потоки направляются точно на нагретые элементы через систему дефлекторов и кожухов, поддерживая стабильный температурный режим в диапазоне рабочих нагрузок.

Ключевыми компонентами системы являются вентилятор с ременным приводом от коленчатого вала, направляющий диффузор, терморегулируемые жалюзи радиаторного отсека и развитое оребрение цилиндров и головок блока. Отсутствие водяной рубашки, помпы, радиатора и антифриза значительно упрощает конструкцию. Тепло отводится напрямую в атмосферу через вентиляционные решетки в моторном отсеке.

Преимущества и эксплуатационные особенности

• Повышенная ремонтопригодность: Отказ от жидкостного контура исключает риски протечек, замерзания ОЖ и коррозии. Техобслуживание ограничивается контролем натяжения ремня вентилятора.
• Адаптивность к климату: Система эффективно работает при экстремальных температурах (от -45°C до +50°C) без риска перегрева или размораживания.
• Снижение массы: Упрощение конструкции двигателя сокращает общий вес силовой установки на 10-15% по сравнению с жидкостным охлаждением.
• Быстрый выход на рабочий режим: Минимальное время прогрева в холодных условиях благодаря отсутствию объемов ОЖ.

Для оптимизации теплового режима при частичных нагрузках применяются автоматические жалюзи с термоприводом. Они регулируют интенсивность воздушного потока через моторный отсек, сокращая паразитные потери мощности на привод вентилятора. Конструкция ребер цилиндров имеет переменное сечение для равномерного теплоотвода по всей высоте гильзы.

Маслозаполненные воздушные фильтры циклонного типа

Конструкция маслозаполненных циклонных фильтров на МАЗ-642208 включает двухступенчатую систему очистки воздуха. Первая ступень представлена инерционными циклонами, создающими вихревой поток для отделения крупных частиц пыли центробежной силой. Вторая ступень использует масляную ванну для тонкой фильтрации, где остаточные загрязнения улавливаются вязкой жидкостью.

Ключевой особенностью является маслосъёмная сетка между ступенями, предотвращающая попадание масла во впускной тракт. Фильтрующий элемент выполнен из металлической сетки с многослойной структурой, обеспечивающей лабиринтное движение воздушного потока для повышения эффективности осаждения частиц.

Эксплуатационные преимущества

• Увеличенный ресурс – до 50 000 км пробега без обслуживания
• Адаптация к условиям – стабильная работа при температуре от -45°C до +60°C
• Самовосстанавливающаяся способность – регенерация фильтрующего слоя при вибрациях

Параметр	Значение
Степень очистки	99,8% при запылённости 1 г/м³
Ёмкость масляной ванны	1,2 л
Сопротивление воздушного потока	≤ 6 кПа

Техническое обслуживание требует периодической промывки сеток и замены масла в соответствии с регламентом. Используется исключительно рекомендованное моторное масло класса SAE 10W-40, обеспечивающее оптимальную вязкость для улавливания частиц.

1. Демонтаж корпуса фильтра
2. Очистка циклонного блока керосином
3. Заполнение маслом до контрольной метки
4. Проверка герметичности уплотнений

Батарейные отсеки с боковым доступом под кабиной

Конструкция МАЗ-642208 предусматривает размещение аккумуляторных батарей в двух независимых отсеках, интегрированных в раму под передней частью кабины. Доступ к отсекам обеспечивается через боковые откидные крышки с каждой стороны шасси, что исключает необходимость подъема кабины для обслуживания или замены АКБ. Полости отсеков изолированы от дорожной грязи и влаги резиновыми уплотнителями по контуру крышек.

Каждый отсек оборудован стальным лотком с фиксаторами типа "башмак", предотвращающими смещение батарей при вибрациях. Для подключения клемм предусмотрены выведенные наружу силовые кабели с маркировкой полярности, защищенные гофрированными трубками. Дренажные каналы в нижней части лотков отводят конденсат, а вентиляционные отверстия в крышках снижают риск скопления взрывоопасных газов.

Ключевые особенности доступа и обслуживания

• Двусторонний сервис: одновременная работа с АКБ с обоих бортов без специнструмента
• Быстросъёмные крепления: крышки фиксируются поворотными защелками с усилением от самопроизвольного открытия
• Антикоррозийная обработка: внутренние поверхности покрыты полимерным составом ZN-Phosphate

Параметр	Характеристика
Тип АКБ	2 х 6СТ-190LR (стандарт)
Габариты отсека	520 х 320 х 290 мм (ДхШхВ)
Климатическое исполнение	Защита IP54 (пыле-влагонепроницаемость)

Тросовый механизм аварийного открытия продублирован с обеих сторон кабины: при обрыве основного привода доступ обеспечивается рывком за красный тросик возле кронштейна крышки. Расположение отсеков исключает контакт АКБ с топливными магистралями, расстояние до выпускного коллектора превышает 650 мм для предотвращения теплового воздействия.

Усиленная крестовина для установки седельно-сцепного устройства

Крестовина рамы служит ключевым силовым элементом, воспринимающим основные нагрузки от седельно-сцепного устройства при транспортировке полуприцепов. На тягаче МАЗ-642208 данная конструкция выполнена в усиленном варианте, что обеспечивает повышенную надежность в условиях интенсивной эксплуатации и значительных тяговых усилий.

Изготовление компонента осуществляется из высокопрочных марок стали методом горячей штамповки с последующей термической обработкой. Геометрия усиленной крестовины предусматривает дополнительные ребра жесткости и увеличенную толщину стенок, что существенно снижает риск деформаций при работе с тяжеловесными грузами или в условиях бездорожья.

Конструктивные особенности

Основные характеристики усиленной крестовины включают:

• Утолщенные боковины и поперечные перемычки для сопротивления скручивающим нагрузкам
• Усиленные монтажные площадки с увеличенным количеством крепежных отверстий под сцепное устройство
• Дублирующие косынки в зонах концентрации напряжений
• Антикоррозийное покрытие методом горячего цинкования

Таблица: Сравнение параметров стандартной и усиленной крестовины

Параметр	Стандартная	Усиленная (МАЗ-642208)
Толщина металла	10-12 мм	14-16 мм
Предельная нагрузка	до 25 тонн	до 40 тонн
Тип крепления	8 болтов М20	12 болтов М24

Важно: Установка усиленной крестовины требует согласованной модернизации лонжеронов рамы – применения накладных усилителей и армированных кронштейнов. Это обеспечивает равномерное распределение нагрузок по всей несущей конструкции тягача.

Седельно-сцепная система типа КамАЗ производства JOST

Система обеспечивает надёжное соединение тягача МАЗ-642208 с полуприцепом за счёт стандартизированной геометрии сцепного узла, соответствующей российским требованиям для агрегатов типа "КамАЗ". Конструкция включает литую опорную плиту с износостойким пятого поколения, интегрированные замковые механизмы и амортизирующие элементы, рассчитанные на вертикальную нагрузку до 3,5 тонн и горизонтальные ударные воздействия.

Отличительной чертой является применение усиленных шкворней из легированной стали диаметром 50.8 мм с цементированной поверхностью, что исключает деформацию при экстремальных углах скручивания до 8° и продольном наклоне ±15°. Система оснащена автоматической блокировкой замка с визуальным контролем сцепления через смотровое окно и дублирующим пневматическим фиксатором для предотвращения самопроизвольного расцепления.

Ключевые эксплуатационные преимущества

• Ресурс сцепного узла: превышает 1 000 000 км благодаря закалённым поверхностям трения и защитным кожухам от абразива
• Технологичность обслуживания: сменные втулки скольжения без демонтажа плиты, централизованная смазка через 6 ниппелей
• Адаптация к перегрузкам: компенсационные пружины гасят рывковые нагрузки до 12 G при торможении

Параметр	Значение	Соответствие стандартам
Макс. вертикальная нагрузка	3.5 т	ГОСТ 31551-2012
Диаметр шкворня	50.8 мм	ISO 337-1981
Рабочий температурный диапазон	-50°C до +80°C	GOST R 41.55-99

Гидравлический демпфер крутильных колебаний снижает усталостные напряжения в раме тягача при движении по бездорожью, а конструкция с нулевым мёртвым ходом исключает ударные нагрузки на старте. Совместимость с полуприцепами отечественного производства обеспечивается регулируемыми упорами захвата (±25 мм по горизонтали).

Параллелограммные рычаги управления седельно-сцепным устройством

На тягаче МАЗ-642208 применяется параллелограммная система рычагов для управления седельно-сцепным устройством (ССУ). Данная кинематическая схема обеспечивает строго вертикальное перемещение замка ССУ при подъеме/опускании платформы. Рычажный механизм синхронизирует движение двух продольных тяг, соединенных с поперечной штангой.

Основой конструкции служит жесткая рама, зафиксированная на лонжеронах шасси. К ней через цилиндрические шарниры крепятся два симметричных рычага с каждой стороны. Параллельное расположение рычагов исключает перекосы замка ССУ в горизонтальной плоскости при работе под нагрузкой. Силовые элементы изготовлены методом горячей штамповки из легированной стали.

Ключевые эксплуатационные особенности

Гидравлический цилиндр двойного действия, интегрированный в рычажный механизм, создает усилие до 25 тонн. Шарнирные соединения оснащены:

• Самоустанавливающимися подшипниками скольжения
• Лабиринтными уплотнениями с двухконтурной защитой от загрязнений
• Пресс-масленками для подачи смазки под давлением

Технические характеристики рычажной системы:

Параметр	Значение
Ход замка ССУ	185±5 мм
Угол качания рычагов	32°
Ресурс шарниров	250 000 км
Рабочее давление гидросистемы	16 МПа

Контроль состояния узла осуществляется через смотровые люки в раме. Износ определяется по зазору в сочленениях, измеряемому щупом. Регламентное обслуживание включает ежесменную проверку крепежных болтов М24 и смазку каждые 5 000 км пробега.

Кабельная разводка освещения в гофрированных трубках

На МАЗ-642208 электропроводка системы освещения прокладывается внутри специальных гофрированных трубок из негорючего синтетического материала (ПВХ). Эти трубки обеспечивают физическую защиту кабелей от истирания, перегибов и случайных механических повреждений при эксплуатации в условиях бездорожья и вибрационных нагрузок.

Гофротрубки жестко фиксируются пластиковыми хомутами к элементам рамы и кабины, исключая провисание. В местах перехода между подвижными узлами (например, от кабины к раме) предусмотрена дополнительная длина трубки для компенсации хода, что предотвращает натяжение проводов при изменении геометрии тягача.

Ключевые особенности монтажа

• Герметичность соединений: Концы трубок уплотняются термоусадочными муфтами, исключая попадание влаги и грязи на контакты.
• Цветовая маркировка: Черные трубки для основных цепей, оранжевые – для аварийных систем (стоп-сигналы, габариты).
• Доступность обслуживания: Участки с разъемами фар и задних фонарей оснащены легкосъемными переходниками.

Диаметр трубки (мм)	Назначение	Зона прокладки
12	Основные цепи ближнего/дальнего света	Передняя часть рамы
8	Поворотники, габариты	По периметру кабины
16	Комбинированные пучки к задним фонарям	Лонжероны рамы

Преимущества решения: Снижение риска короткого замыкания при повреждении изоляции, упрощение диагностики неисправностей за счет группировки проводов, повышение ремонтопригодности путем модульной замены участков трассы.

Система пневмопривода тормозов многоконтурной компоновки

Конструкция тягача МАЗ-642208 оснащена многоконтурной пневматической тормозной системой, соответствующей международным стандартам безопасности. Основная цель разделения на независимые контуры – резервирование функций для сохранения управляемости и тормозного усилия при частичных отказах.

Система базируется на трёх автономных контурах: рабочем (основном), запасном (аварийным) и стояночном. Каждый контур имеет отдельные магистрали, ресиверы и элементы управления, питаемые от общего компрессора через регулятор давления и осушитель воздуха. Такая схема исключает полную потерю торможения при разгерметизации одного контура.

Ключевые компоненты и их функции

Основные элементы системы включают:

• Трёхсекционный тормозной кран – распределяет воздух по контурам пропорционально усилию на педали.
• Четырёхконтурный защитный клапан – автоматически отсекает повреждённый контур, сохраняя давление в исправных.
• Модуляторы ABS – регулируют давление в тормозных камерах колёс для предотвращения блокировки.
• Ресиверы объёмом 40 л (по 2 на контур) – обеспечивают запас сжатого воздуха для многократного экстренного торможения.

Контур	Назначение	Управление
Рабочий	Торможение передней оси и первого контура задней тележки	Педаль тормоза
Запасной	Аварийное торможение задней тележки при отказе рабочего контура	Педаль тормоза (дублирующий)
Стояночный	Удержание тормозов задней тележки в затянутом состоянии	Рычаг ручного тормоза

Особенностью конструкции является дублирование магистралей к задней тележке: рабочая и запасная линия идут раздельно через быстросъёмные шланги "Palm". Датчики давления в кабине и звуковая сигнализация предупреждают водителя о падении давления ниже 5,5 бар в любом из контуров.

Тормозной кран на педаль с пневматическим усилением

Данный узел объединяет механический привод от педали тормоза с пневмосистемой, преобразуя усилие водителя в управляющий сигнал давления воздуха. Конструктивно выполнен как модуль, монтируемый на кронштейне за педальным узлом в кабине водителя. Основная функция – пропорциональная передача усилия нажатия на тормозные механизмы через пневматические контуры.

Ключевой особенностью является встроенный следящий механизм, обеспечивающий линейную зависимость между ходом педали и выходным давлением. Это достигается за счет точного позиционирования золотника относительно выпускных и напорных каналов. Система автоматически компенсирует износ фрикционных накладок, поддерживая стабильность торможения независимо от степени нагрева компонентов.

Конструктивные элементы и принцип действия

Основные компоненты узла включают:

• Корпус с каналами: Литой алюминиевый блок с магистралями подвода/отвода воздуха
• Двойной следящий золотник: Прецизионный элемент, управляющий распределением воздуха
• Упругий возвратный элемент: Пружина сжатия для сброса давления при отпускании педали
• Шток с толкателем: Передает усилие от педали на золотниковый механизм

При нажатии педали шток перемещает золотник, открывая доступ сжатому воздуху из ресивера в тормозные камеры. Одновременно перекрывается линия сброса давления. Сила торможения прямо пропорциональна степени смещения золотника, что обеспечивает точное дозирование. При сбросе усилия возвратная пружина восстанавливает нейтральное положение золотника, стравливая воздух через выпускные клапаны.

Параметр	Значение	Особенность
Рабочее давление	7.5-8.0 бар	Синхронизация с ресивером
Ход педали	140-160 мм	Регулируется упором
Ресурс	500 тыс. км	Защита от коррозии

Для повышения надежности применены латунные втулки скольжения в местах подвижных соединений и манжеты из маслобензостойкой резины. Модульная конструкция позволяет заменять изношенные уплотнения без демонтажа всего узла. Отказоустойчивость обеспечивается дублированием каналов для раздельного управления контурами.

Колодочные стояночные тормоза на трансмиссию

На тягаче МАЗ-642208 применяется трансмиссионный стояночный тормоз колодочного типа, смонтированный непосредственно на вторичном валу коробки передач. Данное решение обеспечивает блокировку трансмиссии независимо от состояния колесных тормозных механизмов, что критично для безопасной стоянки на уклонах с полной нагрузкой. Усилие от привода передается через систему тяг и рычагов, прижимающих фрикционные колодки к тормозному барабану.

Конструкция включает чугунный барабан, жестко зафиксированный на картере КПП, и две симметричные колодки с накладками из термостойкого композитного материала. Подвижные элементы смонтированы на опорном диске с осью самоустановки, компенсирующей возможные перекосы. Система оснащена автоматическим регулятором зазора кулачкового типа, поддерживающим оптимальный ход штока при износе накладок.

Эксплуатационные особенности

Ключевые характеристики тормоза:

• Привод: механический тросовый с промежуточными рычагами
• Усилие срабатывания: регулируется натяжением троса
• Тепловой режим: отсутствие перегрева благодаря расположению вне зоны колес
• Защита: стальной кожух предотвращает загрязнение механизма

Эффективность подтверждается удерживанием автопоезда массой до 120 тонн на уклоне 25%. Для обслуживания предусмотрены смотровые люки для контроля износа накладок без демонтажа узла.

Параметр	Значение
Диаметр барабана	400 мм
Ширина колодок	120 мм
Усилие на рычаге привода	600-700 Н
Ресурс накладок	150 000 км

Заправочные горловины ГСМ с центральным расположением

На тягаче МАЗ-642208 все основные заправочные узлы (топливо, охлаждающая жидкость, масло в двигателе и гидроусилителе руля) интегрированы в единый модуль на раме кабины со стороны водителя. Такая компоновка обеспечивает прямой доступ к горловинам без необходимости перемещения вокруг транспортного средства.

Конструкция предусматривает герметичные соединения с уплотнительными кольцами и фиксирующими защелками, исключающими случайное открытие при эксплуатации. Горловины оснащены фильтрами-сетками для предотвращения попадания механических примесей в системы.

Ключевые особенности и преимущества

• Эргономика обслуживания: высота расположения модуля (1100–1300 мм от земли) оптимизирована под антропометрию оператора
• Цветовая маркировка:
  • Желтый – топливная горловина Ø80 мм
  • Зеленый – охлаждающая жидкость
  • Красный – моторное масло
• Защитные элементы: дренажные каналы для отвода проливов и усиленные крышки с резьбовым фиксатором

Параметр	Топливная система	Система охлаждения
Рабочее давление	Атмосферное	1.2–1.5 бар
Материал горловины	Алюминиевый сплав	Ударопрочный пластик

Опциональная установка гидравлики для самосвальных прицепов

МАЗ-642208 может оснащаться комплексом гидравлического оборудования для привода самосвальных полуприцепов, что исключает необходимость в отдельном тягаче-шасси. Установка включает в себя гидравлический насос с приводом от коробки отбора мощности (КОМ), смонтированный на раме тягача, систему маслопроводов высокого давления и блок управления с выведенными в кабину элементами контроля.

Рабочее давление в системе достигает 210 бар, обеспечивая подъём кузова полуприцепа грузоподъёмностью до 40 тонн за 15-25 секунд. Масляный бак ёмкостью 60-80 литров интегрирован в конструкцию рамы для защиты от повреждений. Для подключения к прицепу используются быстросъёмные фитинги типа "евростандарт" с автоматической блокировкой при разъединении.

Ключевые особенности гидрокомплекса

Основные характеристики и преимущества системы:

• Привод насоса: Механический, через КОМ с шестерёнчатым редуктором, обеспечивающий стабильную работу при оборотах двигателя от 1000 об/мин
• Защитные механизмы: Предохранительные клапаны двойного действия, термодатчик перегрева масла, фильтр тонкой очистки с индикатором загрязнения
• Управление: Электропневматическое с кабельным пультом, дублируемое аварийным ручным насосом
• Адаптация к прицепам: Совместимость с гидроцилиндрами телескопического и поршневого типов (2-х или 3-х секционными)

Эксплуатационные ограничения: Запрещена работа с прицепами, требующими давления свыше 250 бар или объёма масла более 120 литров. Требуется контроль уровня масла после каждых 50 циклов подъёма кузова.

Кронштейны для крепления запасных колес по бортам

Кронштейны бокового крепления запаски на МАЗ-642208 спроектированы для жесткой фиксации колес в вертикальном положении по обоим бортам рамы за кабиной. Их конструкция гарантирует отсутствие смещения груза при движении по бездорожью и резких маневрах, минимизируя динамические нагрузки на крепежные элементы.

Изготовлены методом штамповки из низколегированной стали толщиной 5-6 мм с последующей антикоррозийной обработкой порошковым покрытием. Базовая комплектация включает усиленные стяжные ремни с храповым механизмом и стальные фиксаторы контурного типа, повторяющие профиль диска для равномерного распределения давления.

Ключевые конструктивные особенности

• Модульная система креплений – позволяет устанавливать 1-2 колеса с каждой стороны в зависимости от модификации шасси
• Антивибрационные демпферы – резиновые прокладки между кронштейном и диском гасят резонансные колебания
• Защитный козырек – стальной отбойник над колесом предотвращает налипание грязи и повреждение покрышки
• Быстросъемный механизм – эксцентриковая рукоятка обеспечивает демонтаж колеса без инструментов за 15-20 секунд

Буксирные крюки с износостойкими пальцами

На тягаче МАЗ-642208 применяются сцепные устройства с усиленной конструкцией, обеспечивающие надежную буксировку прицепов в тяжелых дорожных условиях. Ключевым элементом этой системы являются крюки с износостойкими пальцами, спроектированные для многократного использования под высокими нагрузками.

Пальцы изготавливаются из легированных сталей, прошедших объемную закалку и термообработку, что гарантирует повышенную твердость поверхности и вязкость сердцевины. Такая комбинация свойств минимизирует деформацию и абразивный износ в зоне контакта с серьгой прицепа даже при интенсивной эксплуатации.

Конструктивные особенности

Основные компоненты буксирного узла:

• Кованый крюк с усиленным профилем
• Съёмный палец с каленой поверхностью HRC 45-50
• Фиксирующий шплинт двойного действия
• Смазочные ниппели для обслуживания

Геометрия пальца включает конусную посадку и проточки под стопор, исключающие самопроизвольное смещение. Зазоры между пальцем и проушинами крюка рассчитаны на компенсацию ударных нагрузок без потери функциональности.

Параметр	Значение
Рабочая нагрузка	до 120 кН
Диаметр пальца	50±0,5 мм
Ресурс до замены	не менее 15 000 ч

Техническое обслуживание предусматривает регулярную проверку затяжки креплений и подачу консистентной смазки через пресс-маслёнки каждые 5 000 км пробега. Контроль износа осуществляется замером диаметра пальца в трех точках при плановом ТО.

Подножки и поручни из рифленого стального листа

Подножки на МАЗ-642208 выполнены из толстого рифленого стального листа, обеспечивающего надежное сцепление с подошвой обуви при любых погодных условиях. Их конструкция включает усиленные кронштейны крепления к раме шасси, рассчитанные на динамические нагрузки до 150 кг. Широкие ступени (не менее 350 мм) с продольным рифлением "чечевица" исключают накопление грязи и льда.

Поручни монтируются на боковых стойках кабины и топливных баках, дублируя форму элементов для удобного захвата. Все кромки листовой стали обработаны методом лазерной резки с последующим загибом под 180°, что исключает острые края. Антикоррозионная защита реализована методом катафорезного грунтования с нанесением полиуретановой эмали.

Эксплуатационные характеристики

• Толщина металла: подножки – 3 мм, поручни – 2.5 мм
• Тип рифления: двустороннее ромбическое (шаг 30 мм)
• Крепежная система: болты М12 класса 10.9 с самоконтрящимися гайками
• Дополнительные элементы: резиновые вставки на вертикальных поручнях

Брызговики резиновые с жестким металлическим каркасом

Основой конструкции служит металлический каркас, изготавливаемый методом штамповки из листовой стали повышенной прочности. Каркас обеспечивает стабильную геометрию изделия при постоянных динамических нагрузках и вибрациях, предотвращая деформацию или провисание резинового полотна в процессе эксплуатации.

Резиновое полотно крепится к каркасу посредством механической запрессовки краёв в специальный профиль с последующей вулканизацией. Используется износостойкая резина марки ИРП-1078 с армирующим кордом, устойчивая к абразивному воздействию щебня, химических реагентов и экстремальных температур в диапазоне от -45°С до +70°С.

Эксплуатационные преимущества

Конструкция обеспечивает:

• Повышенную жёсткость – металлический контур гасит колебания резины на высоких скоростях
• Точное позиционирование – фиксированная форма исключает контакт с колёсами при полном ходе подвески
• Упрощённый монтаж – штатные точки крепления соответствуют отверстиям на кронштейнах МАЗ-642208

Параметр	Значение
Толщина резины	12±1 мм
Вес комплекта (перед+зад)	34 кг
Срок службы	не менее 150 000 км

Важно: Замена выполняется без демонтажа колёс благодаря эргономичной форме крепёжных пластин. Регламент ТО требует контроля затяжки болтов каждые 15 000 км пробега для компенсации вибрационных нагрузок.

Держатель запаски с механизмом подъема тросовым приводом

Конструкция держателя запасного колеса на тягаче МАЗ-642208 реализована с применением тросового подъемного механизма, обеспечивающего надежную фиксацию и удобный доступ к запаске. Основой системы служит стальная рама-кронштейн, жестко закрепленная на раме автомобиля в зоне за кабиной. Кронштейн оснащен направляющими полозьями, по которым перемещается каретка с закрепленной запаской.

Подъемно-опускающий механизм включает стальной трос диаметром 8 мм, пропущенный через систему блоков и заведенный в кабину водителя. Натяжение осуществляется ручной лебедкой барабанного типа с храповым стопором, исключающим самопроизвольное раскручивание. Для защиты от коррозии все металлические компоненты покрыты цинксодержащим грунтом и порошковой краской.

Ключевые эксплуатационные особенности

• Грузоподъемность: рассчитан на колесо массой до 120 кг
• Тросовый привод: 4-кратный полиспаст для снижения усилия при подъеме
• Фиксация запаски: стяжные ремни с защелками-самозатяжками

Компонент	Материал	Защитное покрытие
Рама держателя	Сталь 09Г2С	Цинкование + полимерное напыление
Трос	Сталь DIN 3060	Оцинковка + смазка Литол-24
Роликовые блоки	Алюминиевый сплав АМг6	Анодирование

Важно: при обслуживании требуется ежегодная проверка целостности троса и обновление смазки в подшипниках роликов. Запрещается эксплуатация при видимых деформациях кронштейна или износе троса свыше 10% диаметра.

Усиленное травмобезопасное переднее бамперное устройство

Конструкция бампера разработана с применением высокопрочной легированной стали марки 09Г2С, обеспечивающей повышенную сопротивляемость ударным нагрузкам при столкновениях. Основная энергоемкая балка интегрирована с лонжеронами рамы через демпфирующие кронштейны треугольной формы, которые деформируются в заданных зонах, снижая перегрузки на кабину.

Вертикальные профили усилены внутренними ребрами жесткости, а угловые секции оснащены буферами из износостойкого полиуретана. Нижний край оборудован отбойником из гнуто-сварного швеллера для защиты агрегатов при наездах на препятствия, при этом геометрия исключает зацепление с дорожным покрытием.

Ключевые характеристики

• Система сминаемых элементов – поглощает до 35% кинетической энергии при фронтальном ударе
• Многоуровневая защита – основной контур + противоскользящие ступени + противовесы
• Крепление на болтах класса прочности 10.9 с пружинными шайбами

1. Проверка на соответствие ГОСТ Р 41.42-2005 (пешеходная безопасность)
2. Испытания ударом на скорости 56 км/ч по методике ECE R93
3. Защита фар двойным контуром стальных дуг

Фонари заднего хода с противотуманной функцией

На тягаче МАЗ-642208 фонари заднего хода интегрированы с функцией противотуманного освещения, представляя собой комбинированные световые приборы. Это решение обеспечивает выполнение двух важных задач: сигнализации о включении передачи заднего хода и существенного улучшения видимости задней части автомобиля в сложных метеоусловиях (туман, сильный дождь, снегопад).

Конструктивно данные фонари размещены в нижней части заднего бампера или на кронштейнах вблизи него, что является оптимальным для противотуманного света, так как позволяет лучу освещать дорожное полотно непосредственно за автомобилем, уменьшая отражение от капель воды или частиц снега. Корпуса приборов изготавливаются из ударопрочного пластика, устойчивого к вибрациям и воздействию дорожных реагентов.

Ключевые особенности конструкции и работы

Двойная световая функция:

• Режим заднего хода: При включении передачи заднего хода активируются яркие белые светодиоды (или лампы накаливания в некоторых модификациях), создающие интенсивный световой поток, четко сигнализирующий другим участникам движения о маневре тягача.
• Противотуманный режим: Управляется отдельным переключателем в кабине. Включает мощные источники света красного цвета, формирующие широкий, плоский, горизонтально направленный луч, который эффективно "пробивает" туманную дымку и не создает ослепляющего эффекта для водителей сзади.

Конструктивная надежность:

• Герметичность: Корпус и линза/рассеиватель образуют герметичный блок, защищающий внутренние элементы (патроны ламп, светодиодные платы, проводку) от влаги, пыли и грязи, что критически важно для внедорожных и дорожных условий эксплуатации МАЗ.
• Защитная решетка/накладка: Часто комплектуется металлической или пластиковой защитной решеткой, предохраняющей линзу от механических повреждений камнями или при незначительных ударах.
• Усиленное крепление: Кронштейны или точки крепления к бамперу рассчитаны на постоянные вибрации и нагрузки, характерные для работы тяжелого тягача.

Светотехнические параметры:

Параметр	Режим заднего хода	Противотуманный режим
Цвет свечения	Белый	Красный
Интенсивность света	Высокая (сигнальная)	Высокая (осветительная, без ослепления)
Направленность луча	Рассеянный свет для обозначения габаритов	Широкий, плоский, прижатый к земле

Данная комбинированная конструкция фонарей заднего хода с противотуманной функцией на МАЗ-642208 обеспечивает соответствие требованиям ПДД и ГОСТ, гарантируя как безопасность маневрирования задним ходом, так и необходимую видимость транспортного средства в условиях недостаточной прозрачности атмосферы.

Встроенный электронный тахограф модели ШТРИХ ТахоRUS

Устройство интегрируется в бортовую сеть тягача через разъём диагностического интерфейса, обеспечивая непрерывную фиксацию параметров движения. Оно оснащено защищённым криптографическим модулем (СКЗИ) для шифрования и юридически значимой защиты данных в соответствии с требованиями ЕСТР и российского законодательства.

Конструкция тахографа включает влаго- и виброустойчивый корпус, рассчитанный на эксплуатацию в диапазоне температур от -20°C до +70°C. Сенсорный цветной дисплей с антибликовым покрытием обеспечивает чёткую визуализацию информации при любом освещении, а резервная батарея гарантирует сохранность данных при отключении основного питания.

Ключевые функциональные особенности

• Автоматическая регистрация: скорость, пробег, режимы труда/отдыха водителя, события и неисправности
• Биометрическая аутентификация: считывание данных с карт водителя через встроенный чип-ридер
• Контроль целостности данных: пломбировка корпуса и сигнализация о вскрытии

Интерфейсы связи	CAN, RS-232, USB-host, 3G/GPS модуль (опционально)
Память	Внутренний накопитель 8 ГБ + слот для SD-карты
Соответствие	Приказ Минтранса №36, Техрегламент ТР ТС 018/2011

Монтаж устройства в кабине МАЗ-642208 предусматривает крепление на штатные кронштейны приборной панели с обеспечением свободного доступа для считывания данных и замены картриджей СКЗИ. Система синхронизируется со спидометром и датчиками ABS через CAN-шину, исключая необходимость установки дополнительных датчиков скорости.

Предпусковой гидравлический колодочный подогреватель

Данное устройство представляет собой автономный агрегат, монтируемый на раму тягача и предназначенный для предварительного прогрева двигателя, трансмиссионного масла и охлаждающей жидкости перед запуском в условиях низких температур. Он функционирует независимо от основного силового агрегата, используя дизельное топливо из штатной системы автомобиля.

Конструктивно подогреватель включает компактный дизельный двигатель внутреннего сгорания, гидравлический насос, теплообменник и блок управления. При активации системы топливо подается в камеру сгорания, а вырабатываемая тепловая энергия через теплообменник передается циркулирующей в контуре охлаждающей жидкости. Одновременно гидронасос прокачивает масло через отдельный контур теплообмена.

Ключевые конструктивные особенности

• Двухконтурная система нагрева: Параллельный нагрев охлаждающей жидкости двигателя и трансмиссионного масла обеспечивает равномерный тепловой режим силового агрегата и узлов трансмиссии.
• Автономный дизель-генератор тепла: Собственный малолитражный ДВС работает на основном топливе машины, не требуя внешних источников энергии.
• Гидравлический привод насосов: Циркуляция жидкостей осуществляется герметичными насосами, исключающими утечки и поддерживающими стабильное давление.
• Электронный блок управления с таймером: Позволяет программировать время включения, контролирует температуру и автоматически отключает систему при достижении заданных параметров.

Эксплуатационные преимущества решения включают сокращение времени прогрева на 60-70%, снижение механических нагрузок на двигатель при холодном пуске и уменьшение расхода топлива в зимний период. Система интегрирована с бортовой электросетью МАЗ-642208 через стандартный разъем, что упрощает обслуживание и диагностику.

Список источников

При подготовке материалов об особенностях конструкции тягача МАЗ-642208 использовались актуальные и достоверные источники информации.

Основу составили официальные данные производителя, технические спецификации и экспертные оценки.

• Официальный сайт Минского автомобильного завода (МАЗ)
• Техническое руководство по эксплуатации МАЗ-642208
• Специализированные автомобильные издания: журналы "Автопарк", "Грузовик Пресс"
• Учебные пособия по конструкции грузовых автомобилей
• Отчеты об испытаниях и обзоры от независимых экспертов

Видео: Тягач #Маз 544008/МАЗ 2007 год /ДВС 7511 раздельные головки 400 л. с. /забрали Камаз кран с ремонта


• Проверка плотности антифриза - можно ли разбавлять водой?

• Настройка пневмоподвески Touareg своими руками

• Mercedes S63 AMG - технические детали, описание и обзор модели
