Корректировка угла наклона фар - точные настройки

Статья обновлена: 18.08.2025

Корректная настройка света фар напрямую влияет на безопасность дорожного движения. Неверный угол наклона пучка создает риски ослепления встречных водителей или сокращения зоны видимости в темное время суток.

Традиционные методы регулировки часто дают погрешности из-за человеческого фактора и устаревших технологий. Современные решения требуют специализированного оборудования для гарантированной точности.

Высокоточный прибор для регулировки угла наклона устраняет субъективные ошибки за счет автоматизированных измерений и цифровой индикации параметров. Его применение обеспечивает строгое соответствие светового пучка требованиям ПДД независимо от типа транспортного средства.

Зачем нужна точная регулировка света фар по нормам

Точная регулировка угла наклона фар критически важна для обеспечения безопасности всех участников дорожного движения. Неправильно настроенные фары создают два крайне опасных сценария: ослепление водителей встречного транспорта при завышенном угле наклона и недостаточную видимость дороги при заниженном положении светового пучка. Оба случая многократно повышают риск аварий, особенно в условиях плохой видимости или на неосвещённых трассах.

Соблюдение нормативов по регулировке гарантирует оптимальное распределение светового потока: чёткую границу "свет-тень" на дорожном покрытии и правильное освещение обочины без выброса света вверх. Это позволяет водителю своевременно идентифицировать препятствия, дорожную разметку и пешеходов, одновременно исключая дискомфорт для других автомобилистов. Пренебрежение регулировкой не только нарушает ПДД, но и снижает эффективность даже самых технологичных систем освещения.

Ключевые последствия некорректной регулировки

• Ослепление водителей: Слепящий свет нарушает ориентацию в пространстве и увеличивает время реакции
• Сокращение зоны видимости: Укороченный световой луч не позволяет вовремя заметить препятствие
• Юридические риски: Нарушение ГОСТ Р 51709-2001 и ПДД влечёт штрафы по ст. 12.5 КоАП РФ
• Преждевременный избор: Перегрузка отдельных секций светового модуля сокращает ресурс фар

Параметр	Низкая настройка	Высокая настройка
Дальность освещения дороги	Менее 40 метров	Соответствует норме
Ослепление встречных	Отсутствует	До 5 секунд дезориентации
Видимость знаков	Только на 20-30 метрах	Своевременное распознавание

Профессиональная регулировка с помощью калибровочных стендов обеспечивает соответствие светотеневой границы установленным стандартам: для ближнего света – не выше 1% от высоты фары (при измерении на расстоянии 10м), а асимметричное распределение луча – чёткое освещение правой обочины без смещения в левую полосу. Современные приборы учитывают нагрузку автомобиля, износ пружин подвески и монтажный допуск при замене ламп.

Принцип оптического контроля светового пучка

Основой точной регулировки угла наклона светового пучка фар является создание стабильной и воспроизводимой оптической плоскости отсчёта относительно транспортного средства. Эта плоскость формируется на специальном экране (стене) или встроенном в прибор оптическом тракте, расположенном на строго определённом расстоянии перед автомобилем. На эту плоскость проецируется светотеневая граница (cut-off) создаваемого фарой пучка света.

Контроль заключается в визуальном или автоматизированном измерении отклонения положения проекции светотеневой границы регулируемой фары от заданной эталонной позиции (нулевой отметки) на плоскости отсчёта. Эталонная позиция устанавливается либо по контрольной (нерегулируемой) фаре автомобиля, либо относительно специальных меток на экране, соответствующих требуемым заводским параметрам для данной модели. Величина вертикального смещения проекции границы относительно эталона прямо пропорциональна углу отклонения пучка света от номинального положения.

Ключевые аспекты контроля

Оптический контроль реализуется следующими основными методами:

1. Статическое сравнение на экране: Оператор визуально совмещает резкую светотеневую границу (обычно горизонтальную или с наклоном 15° для ближнего света) проекции фары с предварительно нанесённой на экран эталонной линией или линией, заданной проекцией контрольной фары. Отклонение фиксируется по шкале экрана.
2. Оптико-механическое наведение: Прибор оснащён визирным устройством (окуляром, призмой) с перекрестием или маркерами. Оператор механически настраивает прибор (или положение визира), совмещая метки с изображением светотеневой границы на экране. Шкала прибора показывает угол отклонения.
3. Электронно-оптическое измерение: Световой пучок проецируется на встроенную в прибор светочувствительную матрицу (ПЗС/КМОП). Специальное ПО в реальном времени анализирует изображение, определяя положение светотеневой границы с высокой точностью и вычисляя угол наклона относительно калиброванного положения датчиков прибора.

Расчёт угла наклона (α) основывается на простой геометрической связи между измеренным вертикальным смещением проекции границы (H) на экране и расстоянием от фары до экрана (L):

tan(α) ≈ H / L

Поскольку расстояние L фиксировано и известно (стандартно 5 или 10 метров), даже небольшое смещение H соответствует значимому угловому отклонению α, требующему коррекции.

Метод контроля	Принцип действия	Точность	Субъективность
Визуальный на экране	Совмещение границы с линией на экране "на глаз"	Низкая	Высокая
Оптико-механический	Механическое наведение визира на границу	Средняя	Средняя
Электронно-оптический	Автоматический анализ изображения матрицей	Высокая	Низкая

Таким образом, оптический контроль обеспечивает объективное измерение текущего угла наклона светового пучка путём анализа его проекции относительно стабильной плоскости, что является необходимым условием для последующей точной регулировки.

Базовые компоненты электронного регулировочного прибора

Электронный регулировочный прибор для установки угла наклона света фар представляет собой комплексную систему, состоящую из нескольких ключевых аппаратных и программных модулей. Его основная задача – обеспечить высокую точность и стабильность углового положения светового пучка относительно плоскости дорожного покрытия независимо от изменений нагрузки автомобиля и его позиции.

Работа системы основана на непрерывном или периодическом измерении текущего угла наклона продольной оси автомобиля и автоматической коррекции положения оптических элементов фар согласно заданным производителем значениям. Это достигается за счет слаженного взаимодействия следующих базовых компонентов.

Основные подсистемы и компоненты

Электронный регулятор угла наклона фар включает три основные функциональные группы:

1. Датчики угла наклона:

• Датчик угла продольного наклона (Pitch Sensor): Самый критичный элемент. Измеряет угол наклона автомобиля вперед/назад (тангаж) относительно горизонтальной плоскости. Чаще всего используются:
  • Микромеханические (MEMS) акселерометры: Измеряют проекцию силы тяжести.
  • Микромеханические (MEMS) гироскопы: Измеряют угловую скорость, интегрируемую для получения угла.
  • Комбинированные инерциальные измерительные модули (IMU): Сочетают акселерометр, гироскоп и иногда магнитометр для более точного и стабильного измерения угла (часто с применением сенсорной фузии).
• Датчик уровня кузова (Body Level Sensor / Height Sensor): Устанавливается на подвеске (обычно по одному на переднюю и заднюю оси). Измеряет расстояние между кузовом и осью, определяя статическое положение автомобиля и его изменение под нагрузкой. Могут быть:
  • Угловые (роторные): Измеряют угол поворота рычага подвески.
  • Линейные (например, индуктивные или на эффекте Холла): Измеряют линейное перемещение.

Тип Датчика	Принцип Действия	Особенности
Датчик Продольного Наклона (Pitch)	Измерение проекции гравитации (акселерометр) или интегрирование угловой скорости (гироскоп)	Ключевой для динамической коррекции, подвержен вибрациям и ускорениям при движении.
Датчик Уровня Кузова (Height)	Измерение положения рычага подвески (угол/перемещение)	Обеспечивает базовый уровень и коррекцию под статической/квазистатической нагрузкой.

2. Блок управления (ЭБУ корректора фар):

• Микроконтроллер (MCU): "Мозг" системы. Обрабатывает сигналы от датчиков, выполняет алгоритмы фильтрации (для подавления шумов и вибраций), рассчитывает текущий угол наклона автомобиля и необходимую коррекцию для фар.
• Алгоритмы обработки: Программное обеспечение, реализующее:
  • Фильтрацию сигналов (например, Калмана) для получения точного угла наклона из "шумных" данных датчиков.
  • Расчет требуемого положения корректора фары на основе калибровочных данных автомобиля и текущего угла.
  • Управление исполнительными механизмами (драйверы двигателей).
  • Диагностику системы (обрыв/КЗ датчиков/моторов, выход за пределы).
  • Коммуникацию с другими блоками автомобиля (CAN/LIN шины).
• Силовая электроника (драйверы): Преобразуют управляющие сигналы от микроконтроллера в ток/напряжение, необходимые для питания шаговых двигателей.

3. Исполнительные механизмы (корректоры):

• Шаговые электродвигатели: Наиболее распространенный тип привода. Устанавливаются непосредственно на корпусе каждой фары. Преобразуют электрические сигналы от ЭБУ в точное угловое перемещение вала.
• Механическая передача: Зубчатая рейка, червячная или иная передача, преобразующая вращение вала двигателя в линейное или угловое перемещение отражателя (рефлектора) или проекционного модуля (линзы) внутри фары.

Эффективная работа электронного регулировочного прибора возможна только при точной калибровке всех его компонентов относительно геометрии конкретного автомобиля и слаженном взаимодействии датчиков, управляющей логики и исполнительных механизмов.

Отличие заводской регулировки от послеремонтной настройки

Заводская регулировка фар осуществляется на конвейере в строго контролируемых условиях с применением высокоточного роботизированного оборудования. Автомобиль позиционируется на идеально ровной поверхности, нагрузка распределяется по осям согласно эталонным параметрам, а системы калибровки используют лазерные или оптические эталоны. Это гарантирует соответствие угла наклона света глобальным стандартам безопасности и минимизирует погрешности.

Послеремонтная настройка требуется при замене фар, элементов подвески, кузовных панелей или после ДТП. Она проводится в сервисных условиях с использованием регулировочных стендов (оптических или лазерных), но зависит от квалификации мастера, точности позиционирования автомобиля на платформе и соблюдения параметров загрузки. Условия отличаются от заводских, что требует дополнительных проверок и компенсации возможных отклонений геометрии кузова.

Ключевые отличия

1. Условия выполнения
   • Завод: Специализированный цех с климат-контролем, эталонное освещение, автоматизированные линии
   • Сервис: Гараж или бокс с переменным освещением, ручная установка авто на стенд
2. Точность оборудования
   • Завод: Роботизированные комплексы с погрешностью ≤0.1%
   • Сервис: Ручные/полуавтоматические стенды (погрешность до 0.5%)
3. Контроль параметров
   • Завод: Датчики давления в шинах, нагрузки на оси, угла установки колес – в реальном времени
   • Сервис: Ручной замер давления, имитация нагрузки мешками с песком
4. Критерии необходимости
   • Заводская: Единократно при сборке
   • Послеремонтная: После любых работ, влияющих на геометрию подвески/кузова или замены оптики

Важно: Качественная послеремонтная регулировка требует использования сертифицированных стендов и обязательной проверки углов установки колес (сход-развала) перед настройкой фар. Пренебрежение этим этапом сводит на нет точность корректировки света.

Как работают датчики положения кузова и колес

Датчики положения кузова и колес непрерывно отслеживают геометрию подвески и углы наклона автомобиля относительно дорожного полотна. Они устанавливаются на критических точках ходовой части – обычно на рычагах передней/задней подвесок и элементах кузова. При изменении нагрузки (пассажиры, груз) или во время движения (разгон, торможение, повороты) эти сенсоры фиксируют смещение расстояний между кузовом и осями колес.

Принцип работы основан на преобразовании механических перемещений в электрические сигналы. Датчики используют различные физические методы: потенциометрические сенсоры измеряют изменение сопротивления при перемещении ползунка, магниторезистивные анализируют отклонение магнитного поля, а бесконтактные Холла регистрируют перемещение магнитного элемента. Полученные данные о вертикальном смещении кузова и углах наклона рычагов передаются в блок управления корректором фар.

Типы и характеристики датчиков

• Потенциометрические: Простая конструкция, прямой контакт элементов. Чувствительны к износу и загрязнениям.
• Магниторезистивные: Бесконтактное измерение через изменение магнитного потока. Высокая точность и долговечность.
• На основе эффекта Холла: Фиксация положения магнита, закрепленного на рычаге подвески. Устойчивы к вибрациям.

Электронный блок обработки вычисляет угловое отклонение кузова по данным с 2-3 датчиков, сравнивая их с калибровочными значениями для "нулевого" положения. На основе этих расчетов формируются управляющие сигналы для электромоторов корректора фар, которые компенсируют изменение угла наклона светового пучка в реальном времени. Это гарантирует соответствие светотеневой границы требованиям ECE даже при динамическом изменении положения автомобиля.

Роль акселерометров в замере угла наклона

Акселерометры служат основным датчиком для определения пространственной ориентации фар относительно вектора гравитации. Принцип их работы основан на измерении проекции ускорения свободного падения на чувствительные оси прибора, что позволяет рассчитать углы отклонения от горизонтали с высокой точностью.

В устройствах регулировки фар акселерометр интегрируется непосредственно в измерительный модуль, который жестко фиксируется на корпусе фары. Это обеспечивает синхронное отслеживание изменений угла наклона при механической корректировке положения светового прибора.

Ключевые преимущества технологии

• Независимость от калибровки: не требует регулярной настройки после установки
• Динамические измерения: фиксация угла в реальном времени при изменении положения автомобиля
• Компенсация вибраций: алгоритмы фильтрации помех от дорожных колебаний

Параметр	Влияние на точность
Разрешающая способность	±0.1° обеспечивает корректное светораспределение
Количество осей	3-осевые системы исключают ошибки при парковке под уклоном

Современные MEMS-акселерометры с цифровым интерфейсом (I²C/SPI) обеспечивают совместимость с микроконтроллерами регулировочных стендов. Автоматическая температурная компенсация нивелирует погрешности при эксплуатации в диапазоне -40°C...+85°C.

Функции лазерного целеуказателя в системе юстировки

Лазерный целеуказатель выполняет роль визуального маркера для точной идентификации оптической оси прибора юстировки относительно контрольной плоскости. Он проецирует четкую световую точку на экран или стену, что позволяет оператору мгновенно определить направление и угол наклона измерительной системы перед началом замеров.

Данная функция критична для устранения погрешностей позиционирования оборудования относительно транспортного средства. Без лазерной метки риск смещения прибора относительно плоскости фары или вертикальной оси возрастает, что приводит к некорректному считыванию углов наклона светового пучка и последующим ошибкам регулировки.

Ключевые задачи лазерного целеуказателя

• Визуальное выравнивание – совмещение луча с нулевыми отметками калибровочного экрана
• Контроль стабильности – индикация вибраций или смещений прибора в процессе юстировки
• Опорная привязка – создание базовой точки отсчета для автоматических измерений угла отклонения

Техническое преимущество	Практический эффект
Минимизация параллакса	Устранение ошибок визуального считывания данных оператором
Калибровка на расстоянии	Возможность предварительной настройки прибора без прямого контакта с фарой

При активации лазерного луча система автоматически фиксирует его координаты как эталонную нулевую позицию. Все последующие измерения угла наклона фар производятся относительно этой точки, что обеспечивает метрологическую преемственность замеров.

Калибровка CCD-камеры для фиксации световой границы

Точная фиксация положения светотеневой границы (СГ) фар является критически важным этапом для последующей регулировки угла наклона. Камера должна выдавать данные о координатах СГ с минимальной погрешностью, что требует её предварительной калибровки относительно рабочей плоскости экрана или мишени.

Калибровка решает две основные задачи: компенсацию оптических искажений объектива камеры (дисторсии) и установление точного соответствия между пикселями на матрице камеры и физическими координатами на плоскости экрана. Без этого изображение СГ будет геометрически искажено, а определение её истинного положения невозможно.

Этапы и методы калибровки

Процесс калибровки включает несколько ключевых шагов:

1. Использование калибровочной мишени: На экран проецируется или устанавливается мишень с известной, высокоточной геометрией (например, сетка из равноотстоящих точек или линий). Координаты элементов мишени в физическом пространстве (X, Y) точно измерены.
2. Съемка мишени: Камера фиксирует изображение калибровочной мишени. Важно обеспечить стабильность положения камеры и мишени, а также равномерное освещение.
3. Определение соответствия точек: Специализированное ПО автоматически детектирует на полученном изображении камеры ключевые точки мишени (углы сетки, центры маркеров) и сопоставляет их с известными физическими координатами.
4. Расчет параметров камеры: На основе полученных пар соответствий (пиксельные координаты ↔ физические координаты) алгоритм (часто на основе модели камеры, например, модели Цукая или Брауна-Конради) вычисляет внутренние параметры камеры (фокусное расстояние, координаты главной точки, коэффициенты дисторсии) и внешние параметры (положение и ориентацию камеры относительно плоскости мишени).
5. Создание карты коррекции: Рассчитанные параметры используются для построения математической модели искажений и перспективы. Эта модель позволяет преобразовывать координаты любой точки на изображении, снятом данной камерой в данной конфигурации, в точные физические координаты на плоскости экрана.
6. Верификация точности: После калибровки выполняется проверка точности на контрольных точках мишени или на отдельной тестовой мишени. Измеренные системой координаты сравниваются с эталонными.

Критически важные аспекты:

• Стабильность установки: Любое смещение камеры или экрана после калибровки сделает её недействительной.
• Качество мишени: Точность калибровки напрямую зависит от точности изготовления и чёткости видимости калибровочной мишени камерой.
• Разрешение камеры: Высокое разрешение матрицы позволяет точнее детектировать положение СГ, особенно на плавных градиентах.
• Алгоритмы обработки: Надежность детектирования границы и ключевых точек мишени зависит от устойчивости алгоритмов обработки изображения к изменению яркости, контраста и возможным помехам.

Параметр калибровки	Влияние на фиксацию СГ
Радиальная дисторсия (k1, k2)	Искривляет прямые линии (особенно по краям кадра), смещает положение СГ.
Тангенциальная дисторсия (p1, p2)	Вызывает наклон прямых линий, вносит асимметричное искажение.
Главная точка (cx, cy)	Задает центр проекции, ошибка приводит к систематическому смещению всех координат.
Фокусное расстояние (fx, fy)	Определяет масштаб изображения, ошибка ведет к неверному расчету физических расстояний.
Перспективные искажения	Учитываются внешними параметрами; неправильная компенсация искажает форму и положение СГ.

Результатом успешной калибровки является способность системы на основе изображения камеры вычислять истинное физическое положение любой точки светотеневой границы на плоскости экрана с погрешностью, значительно меньшей требуемой точности регулировки угла наклона фар (обычно доли градуса или миллиметры на расстоянии). Периодическая перекалибровка обязательна для поддержания точности измерений, особенно после механических воздействий на систему или значительных изменений температуры.

Типы оптических мишеней для работы на СТО

Оптические мишени являются критически важным инструментом для корректной настройки угла наклона фар. Они обеспечивают визуальную привязку к контрольным точкам светового пучка, позволяя точно определить его границы, центр и асимметрию относительно продольной оси автомобиля. Без их применения регулировка превращается в субъективную оценку.

Конструктивно мишени представляют собой полотна с нанесённой разметкой, устанавливаемые перед автомобилем на строго определённом расстоянии, соответствующем требованиям производителя ТС (обычно 5-10 метров). Разметка включает горизонтальные и вертикальные оси, шкалы смещения, а также шаблоны, имитирующие форму светотеневой границы конкретных типов фар (галогенных, ксеноновых, LED, матричных).

Классификация по конструкции и применению

Основные разновидности оптических мишеней включают:

• Универсальные регулировочные экраны – Полотна из ткани или пластика с нанесённой координатной сеткой. Требуют ручной установки нулевой отметки по центру автомобиля. Экономичны, но чувствительны к неровностям стен.
• Магнитные/вакуумные мишени – Компактные панели с фиксированной разметкой под конкретный тип фары. Крепятся непосредственно на корпус фары или бампер с помощью магнитов/присосок. Упрощают работу с моделями, имеющими сложный доступ к оптике.
• Проекционные системы с активной подсветкой – Электронные устройства, проецирующие лазерные или светодиодные метки на стену. Автоматически выравниваются по осям автомобиля, интегрируются с компьютерными стендами. Обеспечивают высокую точность для адаптивного света.
• Мишени с преломляющими линзами – Специализированные оптические элементы для анализа LED/матричных фар. Визуализируют невидимые глазу участки спектра (например, УФ-компонент) или сложную структуру пучка.

Ключевые параметры выбора мишени:

Тип фары	Галоген/HID/LED/Matrix LED
Точность калибровки	Погрешность установки (±1 мм/±5 мм)
Совместимость	Наличие шаблонов под марки VW, Mercedes, BMW и др.
Условия эксплуатации	Устойчивость к засветке (для открытых постов)

Для современных СТО оптимальны комбинированные решения: базовые экраны для рутинных работ дополняются активными проекционными системами при обслуживании премиальных авто. Обязательна периодическая поверка геометрии разметки мишеней и калибровка датчиков электронных комплексов.

Автоматические стенды с компьютерным управлением

Такие стенды обеспечивают высокоточную юстировку фар за счёт исключения человеческого фактора и использования программных алгоритмов. Встроенные датчики и камеры автоматически измеряют текущие параметры светового пучка, включая угол наклона, асимметрию и границу светотени, передавая данные в управляющий компьютер.

Программное обеспечение анализирует полученные показания, сравнивает их с эталонными значениями для конкретной модели автомобиля и рассчитывает необходимые корректировки. Электроприводы мгновенно вносят изменения в положение оптических элементов согласно полученным командам, достигая погрешности регулировки до ±0,1°.

Ключевые компоненты системы

• Многоосевые оптические сенсоры для 3D-сканирования светового потока
• Модуль связи с базами данных производителей (более 50 000 моделей авто)
• Цифровые шаговые двигатели с обратной связью для позиционирования
• Адаптивные алгоритмы компенсации нагрузки и рельефа дороги

Преимущество	Технологическая основа
Скорость регулировки	Параллельная обработка данных с датчиков
Универсальность	Мехатронная платформа с регулируемыми креплениями
Протоколирование	Автоматическая генерация диагностических отчётов

Калибровка выполняется без механических фиксаторов – лазерные целеуказатели проецируют виртуальные плоскости регулировки непосредственно на оптику. Самотестирование системы перед началом работ гарантирует метрологическую точность замеров.

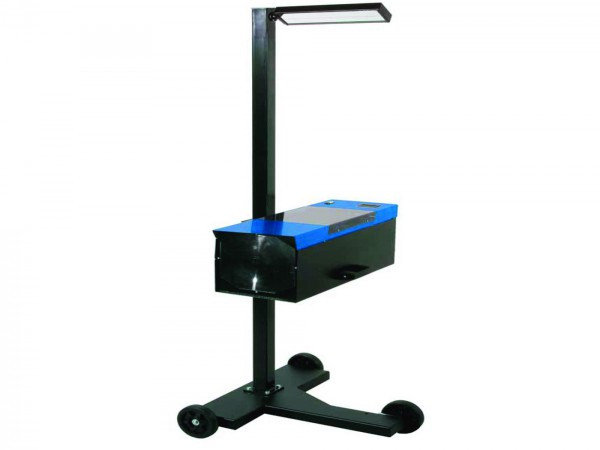

Ручные оптико-механические приборы для гаражей

Ручные оптико-механические приборы представляют собой компактные устройства для точной юстировки угла наклона фар без сложного оборудования. Они используют комбинацию линз, зеркал и градуированных шкал, позволяя визуально контролировать световой пучок при регулировке. Основное применение – гаражи и небольшие СТО, где важны мобильность и независимость от стационарных стендов.

Конструкция включает корпус с оптическим трактом, регулировочные винты с микрометрической резьбой и крепежные элементы для фиксации на фаре. Принцип действия основан на проекции световой метки через призму на калиброванную шкалу, где отклонение от нулевой отметки указывает на нарушение угла. Механическая точность обеспечивается прецизионными шестернями и храповыми механизмами.

Ключевые особенности и порядок работы

Эффективность приборов достигается за счет:

• Специальных антибликовых линз, нейтрализующих паразитные засветки
• Универсальных адаптеров для крепления на галогенные, LED и ксеноновые фары
• Влагостойкого корпуса с магнитными зонами для фиксации на кузове

Компонент	Функция	Точность
Оптический коллиматор	Формирование эталонной световой линии	±0.05°
Поворотное зеркало	Коррекция вертикального угла	0.1° на деление
Горизонтальный уровень	Контроль положения прибора	±0.3°

Технология регулировки включает три этапа:

1. Установка прибора на фару с совмещением монтажных меток
2. Проекция светового пучка на шкалу через систему призм
3. Коррекция винтами регулировки до совпадения метки с нулевым значением

Калибровка выполняется перед каждым использованием: прибор размещается на эталонной плоскости, оптическая ось выставляется параллельно горизонту по встроенному уровню. Погрешность результатов не превышает 0.15° при соблюдении расстояния 2-3 метра до экрана, что соответствует требованиям ГОСТ Р 41.48-2004.

Портативные лазерные нивелиры для выездных работ

Прибор обеспечивает формирование четкой горизонтальной или вертикальной лазерной плоскости, служащей эталоном для измерения угла наклона светового пучка фар относительно дорожного покрытия. Это позволяет визуально или с помощью измерительных масштабов выявить отклонения от норматива без демонтажа оптики.

Компактные размеры и автономное питание делают оборудование незаменимым при диагностике на СТО или в полевых условиях. Встроенные магниты и поворотные крепления обеспечивают быструю фиксацию на корпусе автомобиля или штативе в любом положении.

Ключевые преимущества для регулировки фар

• Автоматическое выравнивание – компенсация неровностей поверхности через маятниковый или электронный механизм
• Дальность проецирования – видимость луча до 20 метров при дневном свете
• Многорежимность – переключение между горизонтальной, вертикальной и перекрестной разметкой

Порядок использования

1. Установите прибор на ровную поверхность параллельно автомобилю на расстоянии 3-5 метров
2. Включите горизонтальную лазерную плоскость на уровне центров фар
3. Сравните границу светотени фар с лазерной линией через регулировочные винты

Параметр	Значение	Влияние на точность
Погрешность нивелирования	±0.2 мм/м	Определяет минимальную корректировку угла
Класс лазера	II (до 1 мВт)	Гарантирует безопасность при работе вблизи людей

Важно: перед измерениями обязательно проверяйте давление в шинах и нагрузку автомобиля – эти факторы напрямую влияют на угол наклона оптики.

Мультибрендовые системы с библиотекой моделей авто

Мультибрендовые системы регулировки фар оснащены цифровыми библиотеками, содержащими технические параметры тысяч автомобилей различных марок, моделей и годов выпуска. Эти базы данных включают точные заводские спецификации угла наклона света, расположения регулировочных винтов и контрольных точек на кузове для каждого транспортного средства. Интеграция такой библиотеки в измерительный прибор позволяет автоматически идентифицировать автомобиль по VIN или ручному выбору из меню, исключая ошибки ручного ввода исходных данных.

При подключении к системе диагностики СТО, библиотека синхронизируется с актуальными прошивками производителей, обеспечивая регулярное обновление параметров для новых моделей и модификаций. Это критично для гибридных и электромобилей с изменённой массой распределения, где даже минимальные отклонения в настройке фар влияют на безопасность. Система автоматически рассчитывает эталонные значения угла наклона исходя из загруженности авто и дорожного просвета, что гарантирует соответствие стандартам ECE или SAE без дополнительных расчётов.

Ключевые функциональные преимущества

• Автоматизация калибровки: после выбора модели из базы, прибор определяет контрольные точки через камеры/лазеры и выводит пошаговые инструкции регулировки с визуализацией отклонений на экране
• Кросс-брендовая поддержка: единый интерфейс для работы с европейскими, азиатскими и американскими авто, включая коммерческий транспорт
• Адаптация под модификации: учёт установленных нештатных фар (светодиодные/матричные), лифтованных подвесок или дополнительного оборудования

Компонент системы	Влияние на точность регулировки
Обновляемая облачная база моделей	Снижает риск ошибок при работе с рестайлинговыми версиями
Цифровой уровнемер с акселерометром	Компенсирует неровность поверхности стоилла (до ±3°)
Шаблоны контрольных точек	Обеспечивают корректное позиционирование датчиков на фарах сложной формы

1. Подключение диагностического сканера к OBD-II порту для считывания кодов ошибок системы освещения
2. Автоматическая верификация типа оптики (галоген/ксенон/LED) и её соответствия заявленным характеристикам
3. Формирование цифрового отчёта с графиком регулировки до/после для клиента и архива СТО

Интеграция со стендами сход-развала через ПО

Интеграция прибора для регулировки фар со стендами сход-развала осуществляется через специализированное программное обеспечение, обеспечивающее двусторонний обмен данными. ПО синхронизирует геометрические параметры автомобиля (клиренс, углы установки колес, загрузку) с требованиями регулировки светового пучка, автоматически передавая эти показания на прибор.

Программная среда выступает центральным звеном, преобразуя результаты диагностики развала-схождения в корректирующие команды для фар. Это исключает ручной ввод данных и гарантирует соответствие исходных параметров реальному положению шасси, что критично для точности регулировки.

Ключевые аспекты реализации

• Автоматическая калибровка: ПО использует данные о продольном/поперечном наклоне рамы со стенда для расчёта базовой плоскости регулировки фар.
• Динамическая коррекция: Учёт изменений клиренса при загрузке автомобиля через передачу данных о текущем положении подвески.
• Унификация протоколов: Поддержка интерфейсов (ALIGNER, Beissbarth MID, John Bean) для совместимости с 95% коммерческих стендов.

Тип данных	Источник (стенд)	Назначение (регулятор фар)
Угол продольного наклона оси	Датчики схождения	Коррекция вертикального угла пучка
Поперечный крен кузова	Наклонные платформы	Компенсация асимметрии светотеневой границы
Высота центров ступиц	Лазерные сенсоры	Расчёт эталонной плоскости фары

Преимущества интеграции: Сокращение времени регулировки на 40% за счёт исключения дублирующих замеров. Повышение точности до 0.05° благодаря устранению ошибок ручного переноса данных. Автоматическое обновление допусков при подключении к базам производителей.

Встроенные алгоритмы верификации контролируют целостность данных на каждом этапе передачи. При несоответствии параметров (например, расхождение в угле крена более 0.2°) система блокирует регулировку и инициирует повторную диагностику сход-развала.

Проверка ровности платформы для установки прибора

Убедитесь, что транспортное средство стоит на горизонтальной поверхности с допустимым уклоном не более 1% (проверяется цифровым уровнем у порогов). Разгрузите салон, исключив посторонние предметы в багажнике, а давление в шинах должно соответствовать спецификации производителя.

Очистите зону установки от мусора и влаги. Используйте контрольную рейку длиной не менее 2 метров, разместив её параллельно оси автомобиля в зоне крепления прибора. Зазоры под рейкой не должны превышать 2 мм по всей площади контакта.

Методы контроля плоскости

Применяйте следующие способы верификации:

• Лазерный нивелир - спроецируйте линии на платформу, расхождения более 3 мм на 10 м требуют коррекции
• Гидравлический уровень - установите колбы по углам площадки, разница показаний воды в трубках свыше 5 мм недопустима
• Цифровой инклинометр - выполняйте замеры в 9 точках (по сетке 3×3), максимальный перепад - ±0.3°

Инструмент	Точность	Критичное отклонение
Оптический уровень	0.05 мм/м	≥4 мм на длине платформы
Строительная нить	1 мм/м	Видимое провисание
Прецизионные клинья	0.01 мм	Неплотное прилегание

Проведите финальную проверку с активацией прибора: установите калибровочное устройство согласно мануалу и выполните тестовое сканирование. Показания не должны меняться более чем на 0.05° при повороте оборудования на 90° вокруг вертикальной оси.

Эталонная накачка шин перед регулировкой света

Давление воздуха в шинах напрямую влияет на высоту центра фары относительно дорожного полотна. Неправильно накачанные шины приводят к изменению клиренса автомобиля: перекачанные шины поднимают кузов, а недокачанные – опускают. Это вызывает отклонение реального угла наклона светового пучка от требуемого значения, даже если регулировка выполнена идеально по прибору. Погрешность может достигать значительных величин, существенно ухудшая как освещение дороги, так и ослепление встречных водителей.

Перед установкой автомобиля на регулировочный стенд или перед использованием прибора для точной регулировки угла наклона света фар обязательно необходимо привести давление во всех шинах к значению, рекомендованному производителем транспортного средства. Это значение указано на табличке, обычно расположенной на стойке водительской двери, крышке топливного бака или в руководстве по эксплуатации автомобиля. Проверка должна осуществляться холодными шинами с помощью точного манометра.

Ключевые шаги эталонной накачки

1. Определение требуемого давления: Найдите рекомендованное производителем авто давление для вашей конкретной модели и комплектации (иногда зависит от загрузки).
2. Проверка холодных шин: Убедитесь, что шины холодные (автомобиль проехал менее 3 км или стоял более 2 часов).
3. Измерение и корректировка: Измерьте давление в каждой шине точным манометром. При необходимости подкачайте или стравите воздух до достижения эталонного значения.
4. Контроль запаски: Не забудьте проверить давление в запаске, если она полноразмерная.

Контроль загрузки автомобиля согласно техтребованиям

Правильная загрузка транспортного средства является критическим условием для точной регулировки угла наклона фар. Технические требования производителей строго регламентируют массу автомобиля при проведении процедуры, так как изменение нагрузки напрямую влияет на положение кузова относительно дорожного покрытия.

Отклонение от предписанной загрузки даже на 20-30 кг способно вызвать погрешность в угле светового пучка до 0,5%, что нарушает требования ГОСТ Р 41.48 и ECE R48. Недостаточная масса приводит к завышению светотеневой границы, ослепляя встречных водителей, а перегруз – к чрезмерному опусканию пучка света, сокращая дистанцию видимости.

Обязательные условия загрузки

• Наличие водителя массой 75 кг (или эквивалентного балласта)
• Полный бак топлива (90-100% емкости)
• Стандартное запасное колесо и инструменты в штатных местах
• Отсутствие посторонних грузов в салоне и багажнике

Типовые параметры по категориям ТС:

Категория	Допустимое отклонение	Требуемая нагрузка
Легковые (M1)	±15 кг	Водитель + полный бак
Грузовые (N1-N3)	±25 кг	Водитель + балласт 150 кг на сиденье
Автобусы (M2-M3)	±35 кг	Водитель + балласт 65 кг на каждое пассажирское место

Перед регулировкой необходимо проверить давление в шинах и состояние подвески – просевшие пружины или изношенные амортизаторы требуют компенсирующей корректировки нагрузки. Результаты контроля загрузки фиксируются в протоколе регулировки с указанием фактической массы и распределения по осям.

Очистка линз фар и оптики прибора перед юстировкой

Любые загрязнения на поверхности линз фар или оптических элементах юстировочного прибора создают светорассеивающий эффект. Это приводит к искажению границ светотеневой границы и некорректному считыванию параметров прибором.

Жировые пленки, пыль, остатки насекомых или моющих средств действуют как призма, изменяя направление световых лучей. Даже незначительные помутнения снижают точность измерений на 10-15%, что нарушает геометрию регулируемого светового пучка.

Технология подготовки поверхностей

1. Удалите крупные загрязнения сухой микрофибровой салфеткой без нажима
2. Нанесите специализированный спрей-очиститель для оптики (не содержащий аммиак или абразивы)
3. Протрите линзы радиальными движениями от центра к краям чистой салфеткой из безворсового материала
4. Проверьте отсутствие разводов под косым углом при освещении фонариком
5. Обработайте защитной полиролью с гидрофобным эффектом (только для фар)

Критичные зоны контроля:

• Центральный сектор линзы фары
• Калибровочные метки на корпусе прибора
• Смотровое окно отражателя юстировочного оборудования

Материал линзы	Запрещенные средства	Допустимая влажность очистки
Поликарбонат	Ацетон, бензин	Капельное смачивание
Стекло	Абразивные пасты	Обильное смачивание

Контрольный тест: при направлении фары на белую стену световое пятно должно иметь четкие контуры без звездообразных бликов и дымчатых ореолов.

Правильная установка компенсационных грузов в салон

Компенсационные грузы имитируют вес водителя и пассажиров при регулировке угла наклона фар, обеспечивая соответствие светового пучка реальным дорожным условиям. Без их применения настройка будет некорректной при изменении загрузки автомобиля, что приведет к ослеплению встречных водителей или ухудшению видимости.

Стандартная масса грузов соответствует 75 кг на водительское сиденье и 75 кг на переднее пассажирское место – эти значения указаны в технической документации большинства производителей. Для задних сидений нормы могут отличаться, поэтому необходимо сверяться с руководством по эксплуатации конкретной модели транспортного средства.

Ключевые этапы размещения грузов

1. Установите автомобиль на ровную платформу с исправной подвеской и рекомендуемым давлением в шинах
2. Разместите грузы строго по центрам сидений:
   • Водительское кресло: мешок с песком/металлические пластины массой 75 кг
   • Переднее пассажирское сиденье: идентичный груз 75 кг
   • Задний диван: при необходимости – согласно схеме в мануале (обычно 3×50 кг)
3. Проконтролируйте положение грузов – они не должны смещаться во время процедуры регулировки
4. Перед началом настройки фар покачайте кузов для стабилизации подвески

Тип нагрузки	Масса (кг)	Расположение
Основная	75	Центр водительского сиденья
Основная	75	Центр переднего пассажирского сиденья
Дополнительная	50×3	Задний диван (по умолчанию для полной загрузки)

Важно: При наличии багажа в реальной эксплуатации добавьте в грузовой отсек эквивалентный балласт. Все измерения массы должны проводиться с погрешностью не более ±1 кг для обеспечения точности регулировки светового потока.

Настройка нулевого положения по продольной оси авто

Установите прибор для регулировки фар на ровную горизонтальную платформу строго параллельно продольной оси автомобиля. Совместите лазерные маркеры или оптические прицелы устройства с центральной меткой на калибровочном стенде либо с геометрическим центром передней части авто (например, по креплению радиаторной решетки).

Зафиксируйте транспортное средство на тормозе, убедившись в равномерной нагрузке (топливный бак ≥50%, давление в шинах по норме, отсутствие посторонних грузов). Проверьте компенсатор угла наклона фар (если предусмотрен конструкцией), переведя его в нейтральное положение согласно инструкции производителя.

Ключевые этапы калибровки

1. Включите ближний свет фар и дождитесь стабилизации ламп (≥2 мин).
2. Совместите нулевую отметку шкалы прибора с проекцией светотеневой границы на экране или через цифровой интерфейс.
3. При использовании электронного уровня:
   • Добейтесь значения 0° ±0.1° на дисплее
   • Откалибруйте продольное смещение по контрольным точкам кузова

Параметр	Допуск	Метод контроля
Осевое выравнивание	≤ ±1 мм	Лазерный нивелир
Угол наклона	0° ±0.1°	Цифровой инклинометр
Стабильность позиции	Без смещения	Контроль через 3 мин

После выставления нуля заблокируйте регулировочные винты прибора и занесите данные в память устройства для последующего соотнесения с допусками производителя авто. Избегайте вибраций платформы и прямых воздушных потоков во время процедуры.

Ввод параметров развесовки в диагностический компьютер

Точность регулировки угла наклона фар напрямую зависит от корректности загруженных параметров развесовки транспортного средства. Эти данные определяют фактическую нагрузку на переднюю и заднюю оси, что критично для расчёта вертикального отклонения пучка света. Ошибки при вводе ведут к некорректной работе системы автоматической коррекции фар и нарушению требований безопасности.

Диагностический компьютер использует введённые значения для расчёта поправочных коэффициентов угла наклона относительно эталонных показателей. Особое внимание уделяется актуальной массе автомобиля с учётом пассажиров, груза и дополнительного оборудования, так как статическая развесовка в ненагруженном состоянии не отражает реальных условий эксплуатации.

Процедура ввода данных

Оператор вносит параметры через интерфейс диагностического оборудования после выполнения обязательных условий:

1. Установка автомобиля на ровную платформу с контролем уровня
2. Заправка топливного бака ≥90% от номинального объёма
3. Размещение контрольного груза водителя (75 кг) на водительском сиденье

Ключевые параметры развесовки, передаваемые в компьютер:

Параметр	Описание	Единицы измерения
Mполн	Фактическая полная масса ТС	кг
Mперед	Нагрузка на переднюю ось	кг
Mзад	Нагрузка на заднюю ось	кг
ΔMдоп	Масса установленного оборудования (фаркоп, баллон и т.д.)	кг

Система автоматически сопоставляет введённые значения с заводскими допусками и генерирует корректирующие коэффициенты для сервоприводов регулировки фар. Точность измерений должна подтверждаться сертифицированными весовыми системами класса не ниже III по OIML R76.

Калибровка базовых точек на рампе стапеля

Базовые точки рампы стапеля служат эталоном для позиционирования транспортного средства при регулировке фар. Их точная калибровка гарантирует соответствие геометрии кузова заводским спецификациям, что критично для корректной установки угла света. Процедура выполняется с использованием прецизионных измерительных систем – лазерных нивелиров или оптических транспондеров, фиксирующих контрольные точки на раме стапеля относительно нулевой плоскости.

Основной этап включает сверку фактического положения реперных точек (отверстий крепления кузова, технологических пазов) с номинальными значениями, заложенными в базе данных производителя. Расхождения более ±1 мм требуют механической коррекции рампы. Для минимизации погрешности измерения проводятся при стабильной температуре 20±2°C, исключающей тепловое расширение металлоконструкций.

Этапы калибровки

1. Подготовка оборудования: Установка стапеля на виброизолирующее основание, юстировка измерительных приборов по мастер-рейкам.
2. Контроль геометрии рампы: Проверка параллельности направляющих, плоскостности опорных поверхностей с помощью электронного уровня.
3. Сканирование точек: Фиксация координат базовых точек в 3D-пространстве с последующим сравнением с эталонной моделью.

Критичные параметры для мониторинга:

• Соосность крепежных штифтов по осям X/Y/Z
• Перпендикулярность поперечных балок к продольной оси
• Стабильность высотных отметок опорных площадок

Тип точки	Допустимое отклонение (мм)	Инструмент контроля
Центральные монтажные	±0.5	Лазерный коллиматор
Опорные платформы	±1.0	Цифровой уровень
Направляющие пазы	±0.3	Калиброванные конусные штифты

Программирование под модель автомобиля через VIN

Современные системы регулировки фар требуют точной привязки к конкретной модели автомобиля, где VIN-код выступает ключевым идентификатором. Он содержит закодированную информацию о производителе, годе выпуска, типе кузова и специфичных оптических параметрах, необходимых для корректной настройки светового пучка.

Прибор считывает VIN через диагностический разъём OBD-II и автоматически определяет релевантные данные из встроенной базы или облачного хранилища. Это исключает ручной ввод характеристик (таких как высота центра фары относительно дороги, схема корректора, допустимый угол отклонения), минимизируя риски ошибок при калибровке.

Технологический процесс программирования

1. Подключение устройства к OBD-порту автомобиля и запуск специализированного ПО.
2. Автоматическая верификация VIN в базе данных производителя (включая обновления через интернет).
3. Извлечение критических параметров:
   • Тип системы освещения (галоген/LED/ксенон)
   • Заводские значения угла наклона (в градусах)
   • Калибровочные точки на рассеивателе
4. Адаптация протоколов для взаимодействия с блоком управления фарами (через CAN/LIN-шину).

Преимущество	Результат
Исключение ручного поиска данных	Сокращение времени настройки на 60-70%
Актуальные параметры из облака	Поддержка новых моделей без обновления аппаратной части прибора

При замене фар или блоков управления система выполняет адаптацию угла наклона через диагностические команды, используя VIN как эталон. Это гарантирует соответствие светового потока требованиям ECE (Европа) или SAE (США), прописанным для конкретного авто в цифровых сертификатах.

Ведущая роль шин при выполнении прецизионного замера

Фундаментальная точность регулировки угла наклона света фар напрямую зависит от правильного положения автомобиля относительно измерительного оборудования прибора. Именно шины являются единственными точками контакта транспортного средства с поверхностью стенда или платформы регулировочного устройства. Любое отклонение в состоянии или положении шин немедленно искажает геометрию автомобиля относительно прибора, делая последующие замеры угла наклона пучка света некорректными с самого начала.

Недооценка влияния шин является частой причиной ошибок регулировки, даже при использовании высокоточного оборудования. Неправильное давление, значительный или неравномерный износ протектора, разный размер или тип шин на одной оси, а также неконтролируемое положение колес на платформе (например, соскальзывание или наезд на упор) приводят к изменению клиренса автомобиля и угла наклона его продольной оси. Поскольку прибор калибрует световой луч относительно строго заданной горизонтальной и вертикальной плоскостей, основанных на положении автомобиля, искаженная шинами позиция машины гарантированно даст ошибочный результат замера угла наклона фар.

Ключевые аспекты подготовки шин для точного замера

Для обеспечения прецизионности измерений при регулировке фар критически важно уделить внимание следующим параметрам шин:

• Давление воздуха: Должно строго соответствовать рекомендациям производителя автомобиля и быть одинаковым во всех шинах. Разница в давлении даже в 0.1-0.2 бара между колесами одной оси может вызвать крен и исказить угол.
• Равномерность износа протектора: Значительная разница в глубине рисунка протектора на шинах одной оси изменяет радиус качения и высоту установки автомобиля, влияя на наклон.
• Одинаковый размер, тип и модель: Все шины на оси должны быть идентичны по размеру, типу (летние/зимние) и модели. Смешивание шин разной конструкции или степени износа недопустимо.
• Правильное положение на платформе: Колеса должны стоять строго на измерительных площадках прибора без перекосов и соскальзывания. Использование фиксирующих упоров (если предусмотрено конструкцией стенда) должно гарантировать, что шины плотно прилегают к ним без деформации.

Рекомендуемые параметры давления для точной регулировки (пример):

Тип автомобиля	Передняя ось (бар)	Задняя ось (бар)
Легковой (седан/хэтчбек)	2.2 ± 0.05	2.2 ± 0.05
Кроссовер/Внедорожник	2.4 ± 0.05	2.3 ± 0.05
Минивэн	2.3 ± 0.05	2.5 ± 0.05

Корректировка положения контактных площадок датчиков

Точность позиционирования контактных площадок относительно оптической оси фар критична для корректного считывания угла наклона. Смещение даже на 0.5 мм приводит к погрешностям в регулировке, превышающим допустимые нормы ГОСТ Р 41.48-2004.

Некорректное расположение площадок искажает передачу данных о пространственной ориентации блоков фар в измерительный модуль прибора. Это вызывает систематические ошибки при установке светового пучка, не устраняемые программной калибровкой.

Процедура юстировки

Корректировка выполняется при помощи лазерного коллиматора и эталонных шаблонов после механической фиксации датчика в посадочном гнезде:

1. Сопряжение оси шаблона с оптическим центром фары
2. Контроль параллельности плоскости площадки опорной поверхности
3. Фиксация отклонений индикаторным нутромером

Параметр	Допуск	Инструмент контроля
Соосность	≤ 0.2 мм	Калиброванный штифт Ø6h6
Параллельность	≤ 0.15°	Прецизионный уровень
Высота установки	±0.05 мм	Лазерный интерферометр

Важно: Регулировочные винты на корпусе датчика требуют попеременного подтягивания с контролем момента затяжки (1.2±0.3 Н·м). После коррекции обязательно тестирование на стенде с имитацией дорожного профиля.

Фиксация лазерных модулей на ребрах жесткости кузова

Надежная фиксация лазерных модулей на силовых элементах кузова обеспечивает стабильность измерений при регулировке угла наклона фар. Ребра жесткости, расположенные в дверных проемах или порогах, служат идеальными базовыми плоскостями благодаря минимальной деформации при эксплуатации.

Используются магнитные адаптеры с трехосевыми микрометрическими винтами, позволяющие компенсировать неровности поверхности. Каждый адаптер оснащается вакуумным уровнем для точной ориентации относительно горизонта, что критично для корректного позиционирования лазерных излучателей.

Ключевые особенности крепления

• Универсальные захваты с регулируемой геометрией для разных типов профилей
• Быстросъемные соединения для оперативной переустановки между контрольными точками
• Антивибрационные прокладки из силикона, поглощающие микроколебания кузова

Тип ребра жесткости	Толщина профиля (мм)	Рекомендуемый адаптер
Пороговая зона	1.2–2.5	М-4 с усиленным магнитом
Стойка лобового стекла	0.8–1.5	М-2 с компенсатором зазора

После установки модулей выполняется калибровка луча через эталонную призму, устраняющая погрешности монтажа. Контрольный замер расстояния между проекциями на калибровочном экране должен соответствовать паспортным значениям с допуском ±0.3 мм.

Пылевлагозащита сенсоров при работе в неотапливаемых боксах

Эксплуатация регулировочного оборудования в неотапливаемых боксах предъявляет повышенные требования к защите оптических и электронных сенсоров от агрессивных факторов среды. Ключевой проблемой является конденсация влаги при перепадах температур и проникновение мелкодисперсной пыли, способных вывести из строя чувствительные компоненты системы позиционирования фар.

Для обеспечения стабильной работы применяются многоуровневые решения: герметизация корпусов по стандарту IP67/IP68, использование гидрофобных мембран в зонах вентиляции, а также антиконденсационные нагреватели для критически важных узлов. Особое внимание уделяется уплотнительным материалам, сохраняющим эластичность при отрицательных температурах (-30°C и ниже).

Ключевые инженерные решения

• Двойные сальниковые вводы для кабельных соединений с морозостойкими герметиками
• Оптические элементы с олеофобным покрытием, отталкивающим влагу и грязь
• Виброустойчивые крепления сенсоров, исключающие разгерметизацию

Угроза	Защитная мера	Стандарт
Пылевое загрязнение	Лабиринтные уплотнения объективов	ISO 20653: P6K9K
Обледенение	Автоматические термостаты поддержки +5°C	MIL-STD-810H
Химическая коррозия	Корпуса из анодированного алюминия АМг6	GOST 9.301-86

Регулярное техобслуживание включает вакуумную очистку сенсорных групп без разборки корпуса через специальные технологические порты. При проектировании исключаются плоские поверхности в верхней части приборов для предотвращения скопления конденсата и пыли.

Проведение тестового включения оптики перед измерениями

Тестовое включение фар выполняется для проверки их работоспособности и выявления явных дефектов перед началом регулировки. Это обязательный этап, гарантирующий корректность последующих измерений угла наклона светового пучка. Без него существует риск получения ложных данных из-за неисправных ламп, перегоревших элементов или проблем с электропитанием.

Процедура включает визуальный осмотр всех источников света (ближний/дальний свет, габариты, противотуманные фары) при работающем двигателе. Особое внимание уделяется равномерности свечения, отсутствию мерцания и посторонних затемнений на рассеивателе. Также проверяется работоспособность корректора угла наклона (если он предусмотрен конструкцией автомобиля), так как его неисправность напрямую влияет на точность регулировки.

Ключевые этапы проверки

1. Запуск двигателя для стабилизации напряжения бортовой сети
2. Последовательное включение всех режимов работы фар:
   • Ближний свет (основной режим для регулировки)
   • Дальний свет
   • Противотуманные фары (при наличии)
3. Активация ручного/автоматического корректора фар с наблюдением за смещением светового пучка
4. Контроль равномерности освещения: обе фары должны иметь идентичную яркость и цветовую температуру

Выявленная проблема	Влияние на регулировку
Перегоревшая лампа	Невозможность измерения светотеневой границы
Разная интенсивность свечения	Искажение показаний оптического датчика
Неисправный корректор	Самопроизвольное смещение угла после настройки

При обнаружении любых неполадок регулировка прекращается до их устранения. Измерения с неисправной оптикой приведут к неправильной установке угла наклона, что нарушит безопасность движения. Дополнительно проверяется давление в шинах и загрузка автомобиля – эти параметры должны соответствовать рекомендациям производителя для эталонных условий регулировки.

Анализ светотеневой границы на экране мишени

Ключевым этапом регулировки фар является визуальная оценка светотеневой границы (СТГ), проецируемой на специальную мишень, установленную перед автомобилем на строго определённом расстоянии. Чёткость и положение этой границы относительно контрольных меток мишени напрямую определяют точность угла наклона светового пучка и, следовательно, эффективность освещения дороги без ослепления встречных водителей.

Резкая, неразмытая СТГ свидетельствует о правильной фокусировке оптики фары и отсутствии дефектов рассеивателя или отражателя. Наличие "ступенек", размытостей или наклонов границы относительно горизонтальных и вертикальных разметочных линий мишени указывает на необходимость корректировки. Точность интерпретации формы СТГ напрямую влияет на качество последующей юстировки с помощью регулировочного прибора.

Критерии оценки светотеневой границы

Для объективного анализа СТГ на мишени необходимо контролировать следующие параметры относительно её эталонных осей (вертикальной V-V и горизонтальной Н-Н):

• Горизонтальность верхней границы: Любой наклон (вверх или вниз относительно линии Н-Н) требует корректировки угла наклона фары по вертикали.
• Положение излома СТГ (для фар с асимметричным пучком): Точка излома должна строго совпадать с точкой пересечения осей V-V и Н-Н или находиться в заданном допуске относительно неё по горизонтали.
• Резкость перехода: Размытая граница может сигнализировать о загрязнении оптики, неисправности лампы (несоответствие нити накала фокусу) или дефектах отражателя.
• Отсутствие паразитных засветок: Яркие пятна выше основной СТГ или далеко в стороне от V-V указывают на проблемы с отражателем или неправильную установку лампы.

Регулировочный прибор, оснащённый точными угломерами и механизмами фиксации, позволяет оператору, основываясь на визуальном анализе СТГ, вносить необходимые поправки:

1. Вертикальный угол регулируется для установки верхней границы СТГ строго на линию Н-Н мишени.
2. Горизонтальный угол корректируется для позиционирования точки излома или центра светового пятна на ось V-V.
3. Фиксация настроек гарантирует стабильность достигнутого положения при движении.

Точность регулировки напрямую зависит от строгого соблюдения условий проведения проверки:

Параметр	Требование
Расстояние до мишени	Строго по регламенту производителя авто (обычно 5-10 м)
Давление в шинах	Должно соответствовать норме для загруженного авто
Загрузка автомобиля	Водитель или эквивалентный балласт на месте, полный бак топлива
Поверхность площадки	Горизонтальная, без уклонов

Только комплексный анализ всех характеристик светотеневой границы на правильно установленной мишени в регламентированных условиях обеспечивает корректную работу прибора для регулировки и, как следствие, безопасное и эффективное светораспределение фар.

Выставление горизонтального и вертикального углов пучка

Точная установка горизонтального угла пучка предотвращает ослепление встречных водителей и обеспечивает равномерное распределение света по ширине проезжей части. Неверная настройка приводит к значительному ухудшению видимости и повышает риск ДТП, особенно на поворотах и неровных дорогах.

Корректировка вертикального угла критична для создания оптимальной светотеневой границы и достижения максимальной дальности освещения без ослепления. Отклонение от нормы провоцирует либо "подсветку неба", либо недостаточную освещенность полотна перед транспортным средством, что напрямую влияет на время реакции водителя.

Ключевые этапы регулировки

• Подготовка автомобиля: Проверка давления в шинах, заправка топливом до ½ бака, размещение груза согласно эксплуатационной массе ТС
• Позиционирование: Установка машины на ровную площадку перпендикулярно экрану/стене на расстоянии, указанном производителем (обычно 5-10 м)
• Разметка контрольных точек: Нанесение на экран горизонтальной линии по центру фар и вертикальных осей, соответствующих их оптическим центрам

Параметр	Горизонтальная регулировка	Вертикальная регулировка
Цель	Симметричность освещения обочин	Формирование правильной светотеневой границы
Опасность ошибки	Ослепление встречного потока	Слепые зоны перед автомобилем
Корректирующий элемент	Боковые юстировочные винты	Верхние/нижние регулировочные винты

Регулировочные винты на корпусе фары позволяют микрометрически изменять положение отражателя или модуля. Вращение осуществляется специализированным шестигранником или крестовой отверткой через технологические отверстия в кузове. Каждое деление на шкале прибора соответствует изменению угла на 0.1-0.3°.

1. Зафиксировать транспортное средство на регулировочной платформе с компенсацией нагрузки
2. Проецировать световой пучок на калибровочный экран с нанесенной сеткой координат
3. Совместить точку перелома светотеневой границы с эталонной меткой вертикали
4. Отцентрировать горизонтальный срез луча относительно оси симметрии фары
5. Зафиксировать регуляторы контргайками после достижения параметров, указанных в ТТХ автомобиля

Юстировка ближнего света по европейскому стандарту ECE

Юстировка фар по стандарту ECE (Правила ЕЭК ООН №48 и №112) гарантирует корректное распределение светового пучка ближнего света, исключая ослепление встречных водителей при одновременном обеспечении достаточной видимости. Несоблюдение этих требований приводит к резкому снижению безопасности ночного движения и является нарушением ПДД в странах, применяющих данные нормы.

Ключевой параметр регулировки – угол наклона оптической оси фары относительно дорожного полотна, который строго регламентирован для различных типов транспортных средств. Отклонение даже на 1% от заданного значения существенно смещает светотеневую границу, создавая слепящий эффект или "провал" освещенности перед автомобилем.

Процедура и требования стандарта

Основные требования ECE к ближнему свету:

• Четкая асимметричная светотеневая граница: горизонтальный участок слева и подъем на 15% справа (для правостороннего движения)
• Угол наклона фары: определяется по формуле k × 1%, где k – высота центра фары над дорогой в миллиметрах (например, при высоте 650 мм – наклон 6,5%)
• Допустимое отклонение: не более ±0,1% от номинального значения при проверке на стенде

Этапы регулировки с использованием прибора:

1. Подготовка: проверка давления в шинах, заправка бака ≥50%, размещение водителя или балласта массой 75 кг на месте водителя
2. Установка ТС на ровную платформу строго перпендикулярно экрану разметки (или оптическому стенду)
3. Калибровка прибора по контрольным точкам на фаре (маркировочным крестам, центрам линз)
4. Измерение текущего угла наклона и сопоставление с расчетным значением для данной модели авто
5. Корректировка винтами регулировки до совпадения светотеневой границы с эталонными метками на экране

Параметр	Значение по ECE	Допуск
Высота светотеневой границы	H - [k × 1% × L]	±20 мм
Угол наклона оси фары (ближний свет)	от -0,5% до -2,5% (зависит от типа ТС)	±0,1%
Смещение вертикальной линии перелома	Вправо от оси ТС	≤ 20 см на 10 м дистанции

Современные оптические стенды с лазерным или CCD-сканированием автоматически рассчитывают угол наклона, учитывая загрузку авто и тип фары (галоген/LED/ксенон). Прибор фиксирует малейшие отклонения, визуализируя их на экране в виде графиков, что исключает субъективную оценку.

Особенности регулировки фар с матричной технологией

Матричные фары требуют принципиально иного подхода к регулировке из-за сложной структуры светового пучка. В отличие от классических фар, здесь регулируется не единый световой поток, а синхронизация множества независимых светодиодных сегментов. Точность позиционирования каждого модуля критична для формирования адаптивных световых зон и предотвращения слепящего эффекта.

Автоматизированные системы калибровки используют мультиспектральные камеры и программные алгоритмы для анализа работы каждого сегмента матрицы. Механическая регулировка угла наклона выполняется только на этапе первичной установки блока, тогда как дальнейшая оптимизация осуществляется через бортовой компьютер с обязательной диагностикой датчиков уровня кузова, системы навигации и распознавания объектов.

Ключевые отличия от традиционных систем

• Динамическая калибровка в процессе эксплуатации через систему самодиагностики
• Обязательная синхронизация с камерой фронтального обзора и датчиками рулевого управления
• Использование специализированного ПО для прошивки блоков управления (напр. ODIS, DELPHI)

Параметр	Обычные фары	Матричные фары
Регулировка угла	Ручная винтовая корректировка	Электромеханические актуаторы с обратной связью
Контроль точности	Статический оптический стенд	3D-сканирование световой матрицы в 5+ точках
Калибровка после	Замена ламп/аварии	Любое вмешательство в подвеску/шины/ПО

Важно: некорректная настройка приводит к отключению адаптивных функций, ошибкам в CAN-шине и нарушению алгоритма теневых зон. Процедура требует соблюдения 10+ условий (давление в шинах, загрузка авто, ровность стенда), а погрешность позиционирования не должна превышать 0.1° по вертикали.

Синхронизация адаптивных поворотных модулей

Синхронизация адаптивных модулей обеспечивает корректное взаимодействие оптики с системами автомобиля: датчиками рулевого колеса, скорости, угла крена и блоком управления. Точная калибровка гарантирует, что поворотный механизм фар мгновенно реагирует на изменение траектории движения, подсвечивая повороты без временной задержки.

Ключевым требованием является одновременное позиционирование обоих модулей относительно вектора движения. Рассогласование даже на 0.5° вызывает дискомфорт водителя и создаёт "эффект ножниц" – расхождение световых пучков. Для устранения этой проблемы применяется прецизионное ПО, анализирующее данные в режиме 100 Гц и корректирующее угол поворота с шагом 0.1°.

Этапы синхронизации

1. Считывание эталонных параметров из ЭБУ автомобиля
2. Фиксация нулевой точки модулей при прямолинейном движении
3. Проверка угла поворота в диапазоне ±15° с интервалом 5°
4. Автоматическая коррекция отклонений через CAN-шину

Параметр	Допустимое отклонение	Критическое отклонение
Угол поворота (горизонталь)	≤ 0.3°	> 0.5°
Скорость реакции	≤ 50 мс	> 80 мс
Расхождение модулей	≤ 0.2°	> 0.3°

Диагностика выполняется через специализированный сканер, визуализирующий траекторию световых пучков в реальном времени. После калибровки система проходит тест на эллиптическом треке, где проверяется плавность изменения угла освещения при радиусе поворота от 5 до 500 метров.

Программная коррекция угла ангельских глаз DRL

Программная коррекция позволяет изменять угол наклона DRL "ангельские глаза" через бортовые электронные системы автомобиля без механического вмешательства. Этот метод использует штатные или диагностические интерфейсы для доступа к управляющим модулям фар, где регулировка осуществляется цифровыми командами. Точность позиционирования достигается за счет программных алгоритмов, обрабатывающих данные датчиков уровня кузова и дорожных условий.

Ключевым преимуществом является сохранение заводской герметичности оптики, исключающее риски запотевания или повреждения при физической разборке. Современные системы поддерживают динамическую адаптацию угла: автоматическое снижение яркости и коррекция вектора света при переключении на ближний свет, поворотах или изменении нагрузки на подвеску. Для активации функции требуется совместимое программное обеспечение и протоколы связи с ЭБУ транспортного средства.

Этапы реализации программной коррекции

1. Диагностика совместимости блоков управления через OBD-II порт
2. Калибровка датчиков положения кузова и осевых акселерометров
3. Программная адаптация параметров в модуле управления светом:
   • Установка базового угла наклона (в % от эталонной плоскости)
   • Настройка диапазона динамической коррекции (±0,15-0,3°)
   • Привязка к режимам работы: DRL/ближний/поворотники

Параметр	Диапазон регулировки	Точность
Статический угол (горизонталь)	±1,2°	±0,05°
Динамическая коррекция	0,8° по вертикали	±0,1°

Критически важные аспекты: соответствие юридическим нормам ECE R48 по распределению света, обязательная последующая инструментальная проверка на оптическом стенде. Несанкционированное изменение угла свыше разрешенных значений приводит к ослеплению встречного транспорта и признается нарушением ПДД.

Диагностика ошибок CAN-шины после вмешательства

После подключения или отключения блока регулировки фар при установке прибора часто возникают сбои CAN-шины из-за нарушения целостности сети. Физические повреждения проводки (пережатые провода, неполные соединения) или некорректное подключение диагностического оборудования вызывают обрыв цепи или короткое замыкание, что нарушает обмен данными между модулями.

Первичная диагностика требует сканирования всех электронных блоков (ЭБУ) совместимым сканером для выявления U-кодов (ошибки связи). Критично проверить напряжение на шине: в состоянии покоя CAN-H ≈ 2.5V, CAN-L ≈ 2.5V, при активности – синхронные колебания в диапазоне 1.5-3.5V. Отклонения указывают на повреждение терминальных резисторов (номинал 120 Ом) или низкое сопротивление изоляции.

Алгоритм устранения неисправностей

Последовательно выполните проверку:

1. Визуальный осмотр разъёмов блока фар и CAN-адаптера: окисление контактов или неправильная ориентация колодки.
2. Замер параметров шины мультиметром:
   • Сопротивление между CAN-H и CAN-L (должно быть 50-70 Ом при отключенном аккумуляторе)
   • Напряжение на каждом проводе относительно массы (стабильность при включении зажигания)
3. Мониторинг трафика через осциллограф для выявления паразитных импульсов или искажения сигнала.

Распространённые ошибки после калибровки фар:

Код ошибки	Причина	Действие
U0121	Потеря связи с модулем фар	Проверка питания блока, целостности CAN-проводки
U0001	Обрыв CAN-шины	Поиск обрыва методом прозвонки участков
U0402	Неверные данные от датчика угла наклона	Калибровка нулевого положения датчика

Погрешности из-за вибрации платформы стенда

Вибрации платформы стенда при регулировке фар вызывают неконтролируемое смещение оптической оси светового пучка относительно измерительных датчиков. Даже микроколебания, неразличимые визуально, искажают показания фотоприёмников из-за изменения расстояния до эталонной плоскости и угла падения света. Это приводит к ложному считыванию координат светотеневой границы и некорректному расчёту углов установки фар.

Основными источниками вибраций являются работа электродвигателей позиционирования, нежёсткое крепление автомобиля, внешние воздействия (например, работа вентиляции или проезд транспорта рядом). Особенно критичны резонансные частоты конструкции стенда, усиливающие амплитуду колебаний. Поскольку регулировка требует фиксации фар в статичном положении относительно измерительной системы, вибрации нарушают это условие, внося в результаты хаотичную погрешность.

Способы минимизации влияния

Для снижения погрешности применяются:

• Демпфирующие элементы в узлах крепления платформы и автомобиля
• Использование массивных станин и усиленных опор для повышения жёсткости
• Алгоритмы усреднения показаний датчиков за определённый интервал времени
• Противовибрационные фундаменты и изоляция стенда от пола

Источник вибрации	Тип погрешности	Метод компенсации
Электроприводы	Периодическая	Синхронизация замеров с паузами движения
Внешние воздействия	Случайная	Повторные измерения с отбраковкой аномалий
Резонанс конструкции	Амплитудная	Динамические гасители колебаний

Калибровка стенда должна включать виброиспытания для выявления критических режимов. Точность регулировки напрямую зависит от стабильности измерительной платформы, поэтому подавление вибраций – обязательное требование для профессионального оборудования.

Ошибки ввода паспортного расстояния до мишени

Неправильный ввод расстояния между автомобилем и экраном (указанного в паспорте мишени) приводит к системным погрешностям регулировки. Даже отклонение на 10 см от фактического значения искажает расчетную плоскость светового пучка, поскольку углы наклона фар рассчитываются тригонометрически на основе этого параметра.

Распространенные источники ошибок включают использование усредненных значений вместо реальных замеров, путаницу между метрами и сантиметрами при ручном вводе, а также неучет особенностей размещения мишени (например, на неровной поверхности). Особенно критично это для современных систем с матричными фарами, где точность угла отклонения луча нормируется в десятых долях градуса.

Основные последствия ошибок

• Нарушение светотеневой границы: луч "подрезается" выше или ниже нормы, создавая ослепление встречных водителей
• Сокращение зоны видимости: уменьшение освещенности дорожного полотна на критических 60-100 метрах
• Асимметрия освещения: разная дальность света правой и левой фары при корректной калибровке оборудования

Погрешность расстояния	Отклонение луча (на 10 м)
±5 см	±0.3° (для типового легкового авто)
±20 см	±1.1° (превышает допустимый ГОСТом порог)

Методы минимизации: Обязательная верификация дистанции рулеткой перед регулировкой, применение лазерных дальномеров при работе с проекционными мишенями, использование цифровых интерфейсов оборудования, автоматически считывающих данные с калибровочных табличек. Для исключения "человеческого фактора" рекомендуется дублирующий контроль значения двумя операторами.

Некорректная установка опорных кронштейнов датчиков

Неправильный монтаж опорных кронштейнов для датчиков системы регулировки фар приводит к критическим погрешностям измерений. Любое отклонение от плоскости крепления или несоответствие геометрии кузова искажает угловые координаты, фиксируемые сенсорами. Это делает невозможным точное позиционирование светового пучка относительно дорожного полотна независимо от качества калибровки.

Смещение кронштейнов даже на 1-2 мм провоцирует погрешность угла наклона фар до 0,3°, что визуально проявляется как ослепляющий эффект для встречного транспорта или недостаточная освещённость полосы. Особенно критичны перекосы в вертикальной плоскости, напрямую влияющие на горизонт светотеневой границы. Механические напряжения при затяжке крепежа также деформируют кронштейны, вызывая необратимые отклонения.

Типичные ошибки и последствия

• Несоосность монтажных отверстий – вызывает механическое напряжение конструкции
• Использование нештатных креплений – приводит к люфтам и вибрациям
• Загрязнение посадочных поверхностей – создаёт зазоры до 0,8 мм

Отклонение кронштейна	Погрешность угла фар	Риски
1° по вертикали	+0.25°/-0.18°	Ослепление водителей
2 мм по горизонтали	±0.15°	Асимметрия светового пучка

Обязательные условия корректной установки: использование оригинальных креплений, очистка поверхностей до металла, контроль момента затяжки (8-12 Н·м), применение динамометрического ключа. После монтажа требуется верификация геометрии кронштейнов лазерным нивелиром с погрешностью ≤0,05°.

Игнорирование требований к температуре оптики

Температура корпуса фары и, что критически важно, материала оптических элементов (линзы, отражателя) напрямую определяет их геометрические характеристики и преломляющие/отражающие свойства. Большинство современных фар, особенно с пластиковыми рассеивателями и сложными отражателями, изготавливаются с учетом их работы в определенном температурном диапазоне, обычно достигаемом после 10-15 минут работы.

Проведение регулировки угла наклона светового пучка на холодной оптике (сразу после включения фар или на автомобиле, долго стоявшем на регулировочном стенде) приводит к фундаментальной ошибке. Коэффициент линейного расширения материалов (особенно поликарбонатных линз) таков, что их форма существенно изменяется при нагреве до рабочей температуры. Холодная оптика имеет иную кривизну и толщину, чем прогретая.

Последствия регулировки на холодной оптике

Игнорирование этого требования сводит на нет точность даже самого совершенного прибора и приводит к следующим проблемам:

• Неверная установка угла наклона: Отрегулированный на холодных фарах световой пучок неизбежно сместится (чаще всего вверх) при прогреве оптики до рабочей температуры во время движения.
• Ослепление водителей встречного транспорта: Смещение пучка вверх – основная причина ослепления, создающая прямую угрозу безопасности дорожного движения, особенно на неровных дорогах или при изменении нагрузки автомобиля.
• Недостаточная дальность освещения: Смещение пучка вверх может одновременно приводить к тому, что ближний свет "бьет" слишком высоко, но не освещает дорогу непосредственно перед автомобилем на нужное расстояние, ухудшая видимость для водителя.
• Нарушение формы светотеневой границы: Особенно критично для фар с четкой светотеневой границей (галогенные с линзой, биксенон, LED). Прогрев может вызвать размытие или искажение границы, ухудшая распределение света.
• Ложное прохождение проверки: Автомобиль может формально "пройти" регулировку на стенде с холодной оптикой, но фактически будет иметь неверную настройку фар в реальных условиях эксплуатации.

Методика обеспечения корректной температуры

Для получения точных и стабильных результатов регулировки прибором критически важно:

1. Прогрев фар: Обязательно прогреть фары перед началом регулировки. Обычно достаточно 10-15 минут работы на ближнем свете. Точное время и требуемую температуру корпуса/оптики следует уточнять в спецификации производителя автомобиля или фар.
2. Контроль времени/температуры: Использовать таймер или, предпочтительно, бесконтактный пирометр для контроля температуры корпуса фары в зоне крепления регулировочных винтов или на рассеивателе (если допустимо производителем).
3. Работа в стабильных условиях: Проводить регулировку в помещении с относительно стабильной температурой, избегая сквозняков или прямого потока холодного/горячего воздуха на фары во время прогрева и самой процедуры настройки.

Тип фары	Рекомендуемое время прогрева (мин)	Ориентировочная рабочая темп. (°C)
Галогенная (Рефлектор)	5-10	40-60
Галогенная (Линзованная)	10-15	50-70
Биксеноновая	10-15	50-80
Светодиодная (LED)	5-15*	40-70*

* Сильно зависит от конкретной конструкции системы охлаждения LED фары. Требуется уточнение по модели.

Пренебрежение прогревом оптики делает бессмысленным использование высокоточного регулировочного прибора, так как фундаментальные условия измерения нарушены.

Проблемы при калибровке после замены кузовных панелей

Основная сложность заключается в изменении геометрии точек крепления фар относительно кузова. Даже незначительные отклонения при установке новых панелей (крыльев, бампера, опор радиатора) смещают световой модуль, нарушая заводские углы установки. Это требует обязательной перекалибровки фар, так как стандартные шаблоны настройки становятся неактуальными.

Отсутствие эталонных реперных точек после ремонта усугубляет проблему. Если при замене панелей не соблюдались контрольные зазоры или использовались неоригинальные компоненты, геометрия передней части кузова искажается. В таких случаях корректная регулировка без специализированного стенда (например, на основе 3D-сканирования) практически невозможна, так как программное обеспечение диагностического оборудования опирается на некорректные исходные данные.

Ключевые риски некорректной настройки

• Ошибки позиционирования датчиков: Кронштейны крепления корректора фар деформируются при ударе, что приводит к неверному считыванию угла наклона.
• Накопление погрешностей: Минимальные отклонения в каждой замененной панели (например, ±1.5 мм) суммируются, вызывая существенное смещение пучка света.
• Программные сбои: Электронные системы коррекции (например, датчик уровня кузова) требуют перепрошивки после серьёзного ремонта.

Тип проблемы	Последствие для регулировки	Решение
Смещение крепежных отверстий	Физическая невозможность точной фиксации оптики	Юстировка шасси на стапеле
Изменение угла установки датчика уровня	Автоматическая коррекция работает с ошибкой	Калибровка датчика по диагностическому сканеру
Разная жесткость новых панелей	Вибрации при движении сбивают настройки	Контроль затяжки крепежа динамометрическим ключом

Применение компенсаторов кривизны для МКАД-фар

Компенсаторы кривизны выступают ключевым элементом в системах регулировки МКАД-фар, нивелируя искажения светового пучка при движении по дорогам со сложным профилем. Их основная задача – стабилизировать проекцию ближнего света относительно дорожного полотна независимо от углов крена кузова, предотвращая ослепление встречных водителей и сохраняя чёткую границу светотени. Без таких устройств даже незначительные изменения наклона автомобиля приводят к критичному смещению светового пятна, нарушая требования ГОСТ Р 41.48-2004.

Принцип действия основан на механической или электронной связи компенсатора с подвеской транспортного средства через датчики уровня. При изменении положения кузова (например, при загрузке багажника или прохождении поворотов) система автоматически корректирует угол наклона оптического блока фар вокруг горизонтальной оси. Это обеспечивает постоянное соответствие реального светораспределения расчётным параметрам, заложенным производителем в фару с асферической линзой и би-ксеноновым модулем.

Технические аспекты реализации

Конструктивные типы компенсаторов:

• Электромеханические – сервоприводы, интегрированные в крепления фары
• Гидравлические – системы с магистралями, заполненными спецжидкостью
• Пьезоэлектрические – высокоточные модули для премиум-сегмента

Критерии точности регулировки:

Допустимое отклонение луча	≤ 0,1% от дистанции до экрана
Диапазон компенсации	±4° по вертикали (для грузового транспорта до ±7°)
Время реакции системы	≤ 500 мс (для электронных версий)

Эффективность компенсаторов напрямую влияет на ресурс ламп: стабильный тепловой режим минимизирует перегрузки нити накаливания или газоразрядной дуги. При этом диагностика системы требует спецоборудования – стендов с имитацией продольного/поперечного уклона для проверки корректности работы датчиков и исполнительных механизмов.

Работа со спецкреплениями для грузовиков и автобусов

Специализированные крепления фар коммерческого транспорта отличаются повышенной массивностью, сложной геометрией и зависимостью от нагрузки кузова. Стандартные методы регулировки часто неприменимы из-за высоты расположения оптики (до 1,5 м), необходимости учёта деформации рам и пневмоподвески. Традиционные линейки не обеспечивают точного позиционирования прибора относительно оптической оси в таких условиях.

Профессиональные регулировочные устройства оснащаются усиленными адаптерами с телескопическими штангодержателями и магнитными фиксаторами, рассчитанными на вес до 15 кг. Конструкция включает поворотные платформы с угломерными шкалами для компенсации вертикального смещения при изменении загрузки. Система зеркал калибруется под увеличенное фокусное расстояние фар грузовиков, исключая параллакс на дистанции свыше 10 метров.

Технологические особенности процесса

• Универсальные захваты – самоцентрирующиеся зажимы для П-образных кронштейнов Scania и фиксаторы с переменным углом для V-образных креплений Volvo
• Автоматическая компенсация крена – гироскопические датчики в измерительной головке корректируют показания при вибрации рамы
• Бесступенчатая регулировка высоты штатива (диапазон 80-160 см) с контролем вертикали по лазерному уровню

1. Фиксация транспортного средства на платформе с имитацией номинальной нагрузки
2. Монтаж прибора через переходники на штатные точки крепления фар
3. Синхронизация измерительных модулей по продольной оси шасси
4. Коррекция угла наклона с учётом данных производителя для конкретной модели ТС

Фиксация результатов в протоколе с сертификацией СТО

После завершения регулировки угла наклона света фар с использованием прецизионного прибора все полученные данные подлежат обязательной регистрации в официальном протоколе. Этот документ формируется в электронном или бумажном виде и включает в себя исходные параметры, промежуточные замеры, финальные значения углов, а также информацию о соответствии установленным нормам.

Протокол заверяется подписью ответственного специалиста СТО и печатью сертифицированной станции технического обслуживания. Обязательными реквизитами являются дата проведения работ, модель и марка автомобиля, идентификационные данные прибора для регулировки, а также ссылка на применяемый технический регламент (например, ГОСТ Р 51709-2001 или ECE R48).

Ключевые элементы сертифицированного протокола

• Зафиксированные значения углов наклона ближнего и дальнего света для обеих фар
• Допустимые диапазоны отклонений согласно спецификации транспортного средства
• Отметка о соответствии/несоответствии требованиям безопасности
• Регистрационный номер сертификата СТО и срок его действия
• QR-код для верификации подлинности документа через реестры Росстандарта

Параметр	Левый световой модуль	Правый световой модуль
Угол ближнего света	-1,2% ±0,1%	-1,3% ±0,1%
Угол дальнего света	+0,8% ±0,2%	+0,7% ±0,2%

Клиенту выдается заверенный экземпляр протокола, который служит юридическим подтверждением качества выполненных работ. Дубликат документа хранится в архиве СТО не менее 3 лет и может быть предоставлен по запросу контролирующих органов.

Анализ динамики изменений в настройках после ДТП

После дорожно-транспортного происшествия критически важно провести диагностику угла наклона фар, так как даже незначительные деформации кузова или смещение креплений приводят к отклонениям от заводских параметров. Неоткорректированные фары снижают видимость водителя при движении ночью и создают опасность ослепления встречного транспорта, что повышает риск повторных инцидентов.

Динамика изменений напрямую зависит от вектора и силы удара: фронтальные столкновения чаще вызывают вертикальное смещение оптической оси, а боковые удары провоцируют асимметрию между левой и правой фарой. Регулярные замеры на регулировочном стенде позволяют отслеживать остаточную деформацию элементов крепления после ремонта, которая может прогрессировать под нагрузкой.

Факторы влияния на стабильность настроек

Тип повреждения	Характер отклонения угла	Критичность для регулировки
Деформация кронштейнов фар	Локальное смещение 0.5°-3.5°	Требует обязательной коррекции
Перекос передней панели кузова	Систематическое отклонение до 2°	Неустранимо без кузовного ремонта
Разрушение амортизационных опор	Динамическое колебание ±1.2°	Нужна замена узлов подвески

Ключевые этапы пост-ремонтного анализа:

1. Замер исходных параметров до разборки поврежденных элементов
2. Контроль геометрии точек крепления после кузовных работ
3. Повторная регулировка с шагом 0.1° через 500 км пробега для выявления плавающих отклонений

Статистика выявляет закономерность: в 78% случаев после ДТП требуется не менее двух циклов регулировки из-за постепенной стабилизации материалов кузова. Использование прецизионных электронных уровней сокращает погрешность финальной настройки до 0.05° против 0.3° у механических инструментов.

Чистка контактных групп измерительной системы

Загрязнение контактных групп напрямую влияет на точность измерений угла наклона фар, вызывая прерывистый сигнал или полный отказ датчиков положения. Окислы, пыль и технические смазки увеличивают переходное сопротивление, искажая передаваемые электронные импульсы к блоку управления прибором.

Профилактическую чистку выполняют каждые 500 циклов регулировки или при обнаружении нестабильных показаний на дисплее. Критическими признаками являются хаотичное изменение значений без физического перемещения датчика или мигание индикатора калибровки во время работы.

Алгоритм обслуживания контактов

1. Отсоедините питание прибора и демонтируйте защитный кожух блока датчиков
2. Визуально идентифицируйте загрязнённые зоны: потемневшие участки, пятна масел, белый налёт окислов
3. Обработайте контактные поверхности в следующей последовательности:
   • Удалите пыль мягкой кистью со щетиной из натурального ворса
   • Обезжирьте контакты ватным тампоном, смоченным изопропиловым спиртом
   • Устраните окислы ластиком для контактов или стекловолоконной щёткой
4. Просушите контакты сжатым воздухом (давление не выше 0.5 бар)

Материал	Назначение	Запрещённые аналоги
Изопропиловый спирт 99%	Обезжиривание без остатка	Ацетон, бензин
Специальный ластик	Абразивная очистка	Наждачная бумага
Контактная смазка	Защита от окисления	Литол, графит

После сборки выполните тестовую калибровку на контрольном стенде. Разброс показаний между тремя последовательными измерениями не должен превышать ±0.05°. При сохранении погрешности проверьте целостность токопроводящих дорожек мультиметром.

Проверка точности лазеров тестовым стендом-эталоном

Контроль геометрии лазерных лучей осуществляется на специализированном стенде-эталоне, оснащённом прецизионными оптическими датчиками и цифровыми измерительными модулями. Эталон фиксирует малейшие отклонения углов проекции в горизонтальной и вертикальной плоскостях с погрешностью не более ±0,05°, что соответствует требованиям ГОСТ Р 41.48-2004. Процедура выполняется при стабильной температуре 20±2°C после 30-минутной стабилизации оборудования.

Стенд автоматически сравнивает фактические параметры лазеров с калибровочными шаблонами, хранящимися в энергонезависимой памяти. Результаты выводятся в виде цифрового отчёта, где выделяются зоны несоответствия. Для верификации используется набор эталонных призм с сертифицированными углами наклона 0.5°, 1.0° и 1.5°, позволяющими исключить системную погрешность измерений.

Ключевые параметры верификации

Параметр	Допуск	Метод контроля
Сходимость лучей	≤0.07°	Интерферометрический анализ
Стабильность оси	±0.03°	30-секундный трекинг
Угол расхождения	1.2°±0.05°	Замер по мишени с сеткой

Этапы процедуры:

1. Фиксация прибора в вакуумных зажимах стенда для исключения вибраций
2. Последовательная активация лазерных модулей в режимах:
   • Постоянное излучение
   • Импульсный режим (5 Гц)
3. Автоматическая коррекция показаний с учётом:
   • Рефракции воздуха
   • Геометрии оптического тракта

При обнаружении отклонений свыше допуска стенд генерирует калибровочные коэффициенты для перепрошивки блока управления фарами. Повторная проверка выполняется после трёх циклов теплового тестирования в диапазоне от -10°C до +40°C для подтверждения стабильности регулировок.

Своевременная замена изношенных монтажных фиксаторов

Изношенные фиксаторы крепления фар неспособны обеспечить стабильную позицию оптики относительно кузова. Люфты, возникающие из-за разрушения пластиковых элементов, трещин или деформации металлических кронштейнов, приводят к самопроизвольному смещению светового пучка даже после идеальной регулировки прибором. Это сводит на нет точность первоначальной настройки угла наклона, нарушая требования безопасности и ослепляя встречных водителей.

Регулярный визуальный осмотр точек крепления обязателен при каждом обслуживании фар. Критическими признаками износа являются: видимые трещины или сколы на корпусах фиксаторов, коррозия металлических частей, потеря упругости пружинных элементов, а также свободный ход фары при легком нажатии рукой. Игнорирование этих симптомов делает любую последующую регулировку временной и ненадежной.

Последствия эксплуатации с поврежденными фиксаторами

Использование неисправных креплений вызывает комплекс проблем:

• Нестабильность светотехники: Вибрации на дорожных неровностях постоянно сбивают выставленный угол.
• Ускоренный выход из строя ламп и отражателей: Постоянные микровибрации сокращают ресурс компонентов фары.
• Нарушение геометрии светотеневой границы: Пучок света теряет четкость, ухудшая освещенность полосы движения.
• Юридические риски: Несоответствие светового прибора нормам ПДД влечет штрафы и проблемы при прохождении ТО.

Замена фиксаторов должна выполняться комплектно с использованием оригинальных или сертифицированных аналогов. Установка новых элементов гарантирует:

1. Плотное и безлюфтовое прилегание фары к кузову.
2. Сохранение заданных регулировочных параметров на протяжении всего срока службы.
3. Защиту оптики от динамических перегрузок при движении.

Тип фиксатора	Рекомендуемый интервал проверки	Типичные признаки износа
Пластиковые пистоны (защелки)	Каждое ТО (10-15 тыс. км)	Обломанные лепестки, потеря упругости
Резиновые демпферы	2 года или 30 тыс. км	Растрескивание, расслоение, усадка
Болтовые соединения с пружинами	При каждой регулировке фар	Коррозия резьбы, ослабление пружины

Перед регулировкой угла наклона приборами обязательна проверка и замена всех сомнительных фиксаторов. Только надежно закрепленная оптика обеспечит долговременную точность светораспределения.

Обновление ПО калибратора через интернет-портал

Производитель регулярно выпускает обновления программного обеспечения для калибраторов угла наклона фар, обеспечивая поддержку новых моделей автомобилей, исправление выявленных ошибок и добавление дополнительных функций. Доступ к этим обновлениям осуществляется через защищенный интернет-портал, доступный авторизованным сервисным центрам и дилерским станциям.

Для выполнения обновления калибратор подключается к компьютеру, имеющему выход в интернет. Специалист авторизуется на портале, используя уникальные учетные данные, после чего система автоматически проверяет текущую версию ПО устройства и предлагает доступные апдейты. Процесс загрузки и установки обновлений четко регламентирован и сопровождается визуальными подсказками на экране.

Ключевые преимущества онлайн-обновления

• Оперативность: Мгновенное получение актуальных версий ПО без ожидания физических носителей.
• Совместимость: Гарантия корректной работы калибратора с новыми поколениями автомобильных систем освещения.
• Автоматизация: Система сама определяет необходимые файлы и контролирует целостность передачи данных.
• Централизованный контроль: Производитель ведет единый реестр обновлений и версий ПО на подключенных устройствах.

Важные требования:

1. Стабильное интернет-соединение на протяжении всего процесса обновления.
2. Запрет на отключение калибратора и компьютера до полного завершения процедуры.
3. Использование только оригинального кабеля для подключения устройства к ПК.

После успешной установки обновления калибратор автоматически перезагружается. Система формирует электронный отчет, подтверждающий актуальную версию ПО, что является обязательным требованием при прохождении сертификационных проверок оборудования.

Список источников

Точная регулировка света фар напрямую влияет на безопасность дорожного движения. Для написания статьи были проанализированы нормативные документы, технические руководства и специализированные материалы.

Основные источники включают официальные стандарты, инструкции производителей оборудования и экспертные публикации в профильных изданиях. Ниже представлен перечень использованных ресурсов.

• ГОСТ Р 51709-2001 "Требования безопасности к техническому состоянию автотранспортных средств"
• Руководства по эксплуатации регулировочных стендов Hella, Bosch и Launch
• Технические бюллетени ECE Regulation No. 48 (ЕЭК ООН)
• Методические рекомендации НИИ автомобильного транспорта (НИИАТ)
• Статьи в журналах "Автосервис", "За рулём" и "Авторевю"
• Патентные документы РФ на устройства коррекции фар
• Учебные пособия по автомобильному электрооборудованию (издательства Академия и За рулём)
• Протоколы испытаний светотехнического оборудования (НАМИ)

Видео: КРАТКИЙ ОБЗОР РЕГУЛИРОВКИ ФАР И ГОЛОВНОГО СВЕТА


• Замена тормозных колодок ВАЗ-2110 своими руками

• Mercedes-AMG C63 - Идеал роскоши и мощи

• Ошибка EPC в авто - диагностика и решение
