Мощь, азарт и непокорный характер – так кратко можно описать легендарный KTM 690 Duke. Этот австрийский "городской разбойник" давно завоевал культовый статус среди ценителей мощных одноцилиндровых мотоциклов благодаря своей уникальной смеси агрессивного дизайна, выдающейся динамики и технологической начинки.

Данная статья предоставит вам полную картину о KTM 690 Duke: от детального описания его экстерьера и интерьера с фотографиями до точных технических характеристик. Вы узнаете о впечатляющей мощности его двигателя и максимальной скорости, а также получите важную информацию об особенностях повседневной эксплуатации, необходимом техническом обслуживании и ключевых аспектах ремонта.

Погрузитесь в мир "Оранжевой страсти" и откройте для себя, почему 690 Duke остается эталоном в своем классе, предлагая непревзойденный драйв как на городских улицах, так и на извилистых загородных трассах.

Внешний вид и дизайн KTM 690 Duke: агрессия в линиях

KTM 690 Duke сразу заявляет о своей сущности через визуальную агрессию и радикальные пропорции. Узкая талия, массивный топливный бак с характерными "рёбрами" и высоко поднятая задняя часть создают впечатление сжатой пружины, готовой распрямиться. Доминантой фронтальной части служит фирменная LED-фара "Twin Headlight" в виде двух перевёрнутых треугольников, заключённая в минималистичный пластиковый кожух. Её хищный "взгляд" подчёркивают тонкие позиционные огни DRL, формирующие агрессивную ромбовидную графику.

Линии кузова намеренно угловаты и разорваны, избегая плавных изгибов в пользу резких граней и острых углов. Оголённая хребтовая рама из хромомолибдена, окрашенная в контрастный оранжевый цвет – визитная карточка марки – не скрывается пластиком, демонстрируя техническую начинку. Короткий выхлоп с компактным глушителем, приподнятое под сиденьем, визуально облегчает заднюю часть, акцентируя внимание на литом колесе и шине. Обилие перфораций на защитных крышках, радиаторе и кожухах добавляет техничности и функциональности.

Ключевые элементы дизайна

• Многоуровневая пластика: Намеренно "рваные" панели из качественного ABS-пластика с матовыми и глянцевыми текстурами, подчёркивающие трёхмерность форм.
• Цветовая палитра: Доминируют фирменный оранжевый KTM, чёрный и серый. Графические наклейки контрастных цветов (белый, серебро) создают динамичные акценты на баке, крыльях и облицовке.
• Минимализм задней части: Компактное LED-стоп-сигнальное устройство, интегрированное в подрамник, и почти отсутствующие задние крылья создают эффект "обрезанного" хвоста, усиливая спортивный дух.
• Экспонированная механика: Видимые элементы подвески (перевёрнутая вилка WP APEX, моноамортизатор), тормозные суппорты и цепной привод подчёркивают индустриальную эстетику и связь с гоночными корнями.

Зона	Дизайнерское решение	Эффект
Передняя часть	"Twin Headlight" LED, DRL-огни	Хищное выражение "лица", высокая узнаваемость
Топливный бак	Рёбра жёсткости, агрессивные грани, контрастная графика	Визуальная мощность, динамика даже в статике
Силуэт	Короткая база, высокая задняя часть, "открытая" рама	Впечатление лёгкости, концентрации массы у центра тяжести

Общая стилистика не просто декоративна – каждый излом пластика или оголённый узел функционален. Такой дизайн отражает философию "Ready to Race": машина выглядит как инструмент для атаки на асфальт, где каждая деталь служит скорости и управляемости. Отсутствие лишних элементов и акцент на технической составляющей создают неповторимый образ урбанистического хищника, сочетающего дерзость форм с очевидной инженерной рациональностью.

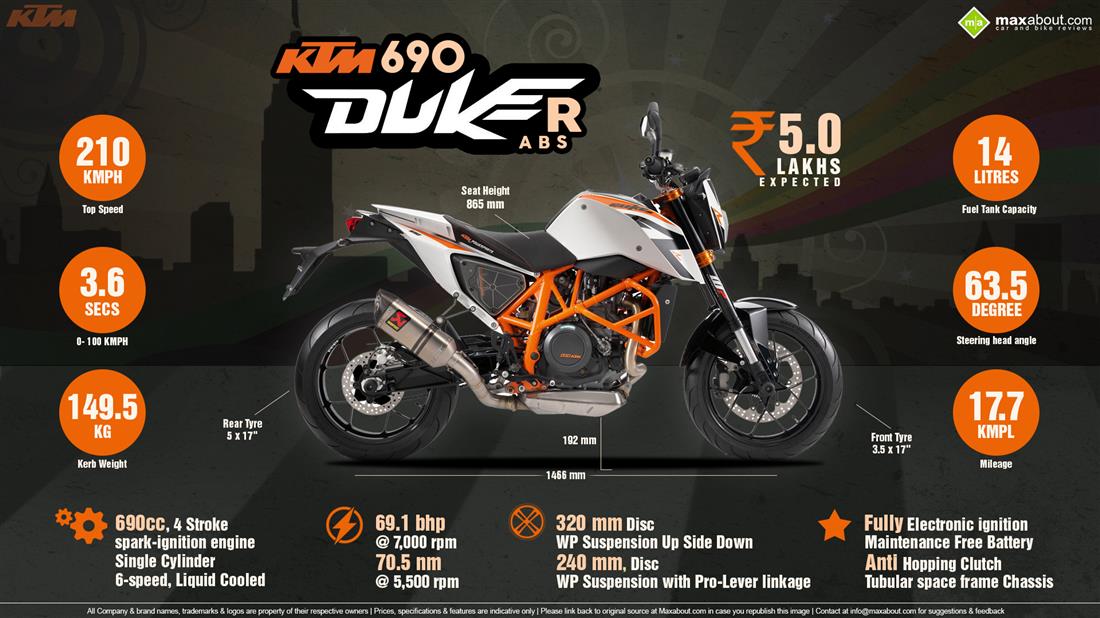

Фотогалерея: углы обзора и ключевые элементы мотоцикла

Фронтальные снимки демонстрируют агрессивный дизайн KTM 690 Duke: характерную "гримасу" LED-фары с DRL, компактные поворотники, рельефный топливный бак и открытую хребтовую раму из хромомолибдена. Четко видны радиатор с защитной сеткой, телескопическая вилка WP APEX диаметром 48 мм и литые колеса со спортивными шинами.

Боковые ракурсы подчеркивают эргономику: укороченный хвост с LED-фонарем, спортивную посадку водителя, расположение одноцилиндрового двигателя LC4 и маятникового рычага задней подвески WP. На фото акцентированы фирменная оранжевая рама, двухуровневое седло и патрубки выхлопной системы с катализатором.

Детализация ключевых компонентов

• Приборная панель: TFT-дисплей 5" с режимами отображения (фото крупным планом).
• Рулевое управление: цельные рукоятки, переключатели с подсветкой, муфта сцепления с гидроприводом.
• Тормозная система: 4-поршневые суппорты Brembo на 320-мм диске спереди (крупный план калипера).
• Двигатель: вид на верхнюю часть мотора LC4 с маркировкой 690 см³ и системой впрыска.

Ракурс	Ключевые элементы
Задний 3/4	Конструкция маятника, моноподвеска WP, подножки, номерной кронштейн
Сверху	Ширина руля, расположение зеркал, топливный бак с лючком

Технические характеристики в цифрах (сводная таблица)

KTM 690 Duke оснащен одноцилиндровым 4-тактным двигателем с жидкостным охлаждением. Конструкция рамы – стальная решетчатая, подвеска и тормозная система разработаны с использованием компонентов WP и Brembo.

Электронная система включает многорежимную АБС, трекшн-контроль и выбор режимов движения. Шесть передач в КПП обеспечивают точное управление мощностью во всех диапазонах скоростей.

Параметр	Значение
Тип двигателя	1-цилиндровый, 4-тактный, жидкостное охлаждение
Рабочий объем	690 см³
Максимальная мощность	74 л.с. (55 кВт) при 8000 об/мин
Максимальный крутящий момент	74 Н·м при 6500 об/мин
Коробка передач	6-ступенчатая
Максимальная скорость	220 км/ч
Расход топлива	4.5 л/100 км (смешанный цикл)
Объем топливного бака	13.5 л
Передняя подвеска	Перевернутая вилка WP Ø 43 мм, ход 135 мм
Задняя подвеска	Моноамортизатор WP, ход 135 мм
Передний тормоз	Диск Ø 320 мм, 4-поршневой суппорт Brembo
Задний тормоз	Диск Ø 240 мм, 1-поршневой суппорт Brembo
Длина × Ширина × Высота	2120 × 900 × 1190 мм
Высота седла	835 мм
Снаряженная масса	150 кг

Двигатель

Сердцем KTM 690 Duke выступает одноцилиндровый 693-кубовый мотор серии LC4, оснащённый жидкостным охлаждением. Эта современная версия легендарного двигателя сочетает компактность одноцилиндровой схемы с высокой литровой мощностью. Конструкция включает балансирный вал для подавления вибраций и систему двойного зажигания (две свечи на цилиндр), обеспечивающую эффективное сгорание топлива.

Блок цилиндров выполнен из силумина с никель-кремниевым покрытием (Nikasil), уменьшающим трение и повышающим износостойкость. Газораспределение организовано через DOHC с 4 клапанами, управляемыми роликовыми коромыслами. Мотор интегрирован в несущую раму, выступая её силовым элементом, что снижает общий вес мотоцикла.

Технические характеристики

Тип двигателя	1-цилиндровый, 4-тактный
Объём	693 см³
Диаметр х ход поршня	105 x 80 мм
Мощность	73 л.с. (54 кВт) при 8000 об/мин
Крутящий момент	74 Нм при 6500 об/мин
Степень сжатия	12.7:1
Система питания	Электронный впрыск Keihin (дроссель 50 мм)
Макс. скорость	200-210 км/ч

Особенности эксплуатации:

• Требует АИ-95+ бензин из-за высокой степени сжатия
• Рекомендуется прогрев до 50°C перед активной ездой
• Пик крутящего момента в среднем диапазоне оборотов (5500-7000 об/мин)
• Чувствителен к качеству масла при экстремальных нагрузках

Обслуживание и уход:

1. Замена масла и фильтра каждые 6000 км (синтетика 10W-50)
2. Контроль уровня охлаждающей жидкости каждые 2000 км
3. Регулировка клапанов каждые 10000 км (толкатели с винтовой регулировкой)
4. Чистка воздушного фильтра каждые 5000 км (бумажный элемент)
5. Диагностика системы впрыска при появлении рывков на низких оборотах

Ремонт:

• Замена цепи ГРМ проводится при пробеге 30 000 км
• Типичные неисправности: течи сальников коленвала, выход из строя датчика положения коленвала
• Для капремонта требуется спецстенд для расточки цилиндра с никель-кремниевым покрытием
• Электронная дроссельная заслонка требует калибровки через диагностический разъём

Мощность двигателя и крутящий момент

Двигатель KTM 690 Duke развивает максимальную мощность 73 л.с. (54 кВт) при 8000 об/мин. Этот одноцилиндровый 4-тактный мотор с жидкостным охлаждением объёмом 690 см³ обеспечивает уверенную динамику разгона во всём диапазоне оборотов. Инженеры KTM добились высокой отдачи благодаря технологии DOHC с 4 клапанами на цилиндр и системе впрыска Keihin.

Пиковый крутящий момент достигает 74 Нм при 6500 об/мин, что гарантирует резкую тягу с низких и средних оборотов. Такая характеристика позволяет эффективно преодолевать подъёмы, уверенно совершать обгоны и обеспечивает эластичность работы двигателя в городском потоке. Сбалансированное распределение момента минимизирует вибрации, характерные для синглов.

Технические характеристики двигателя

Параметр	Значение
Максимальная мощность	73 л.с. при 8000 об/мин
Пиковый крутящий момент	74 Нм при 6500 об/мин
Конфигурация	1-цилиндр, 4-тактный
Система питания	Электронный впрыск Keihin

Ключевые особенности эксплуатации: Для сохранения заводских характеристик обязательна обкатка в течение первых 1000 км с ограничением оборотов. Требуется применение бензина АИ-95+ и своевременная замена масла Liqui Moly каждые 5000 км. Система балансировки снижает вибрации, но рекомендуется проверять крепления двигателя после агрессивной езды по бездорожью.

Максимальная скорость: фактические показатели и ограничения

Заявленная максимальная скорость KTM 690 Duke по паспорту и данным производителя составляет порядка 200-205 км/ч. Этот показатель достигается благодаря мощному одноцилиндровому двигателю LC4 объемом 690 см³, выдающему примерно 74 л.с. и 73.5 Нм крутящего момента, а также облегченной раме и аэродинамике. Однако реальная скорость, фиксируемая владельцами при тестах на треке или закрытых участках, часто находится в диапазоне 195-200 км/ч из-за влияния внешних условий.

На достижимую максимальную скорость существенно влияют несколько ограничивающих факторов: аэродинамика (вертикальная посадка райдера создает высокое сопротивление), ограничитель оборотов (электронный "отсечка" двигателя около 8000-8500 об/мин), передаточные числа (шестая передача оптимизирована для разгона и универсальности, а не абсолютного максимума) и вес водителя с экипировкой.

Ключевые аспекты скорости и ограничений:

• Электронные системы: Стандартный антиблокировочная система тормозов (ABS) и система стабилизации (MTC) могут косвенно влиять на динамику разгона на предельных режимах.
• Шины и покрытие: Качество, температура резины и асфальта критичны для сцепления при приближении к 200 км/ч. Рекомендованы спортивные или дорожные шины высокого класса (например, Metzeler M9 RR, Michelin Power Cup).
• Тюнинг: Установка спортивного воздушного фильтра, прямоточного глушителя и перепрошивки ECU (чип-тюнинг) потенциально добавляет 5-10 км/ч к максимуму, но требует осторожности с надежностью двигателя.

Фактор влияния	Воздействие на скорость	Примечание
Встречный/боковой ветер	Снижение на 10-20 км/ч	Сильно сказывается из-за малого веса мотоцикла (~150 кг)
Уклон дороги	Снижение (подъем) / Увеличение (спуск)	Прямая зависимость от угла наклона
Высота над уровнем моря	Снижение (~1% на 100 м)	Двигатель атмосферный, чувствителен к разрежению воздуха
Износ двигателя/сцепления	Незначительное снижение	Проявляется при большом пробеге без обслуживания

Важно помнить, что движение на скоростях свыше 150-160 км/ч на KTM 690 Duke требует повышенного внимания из-за: легкости конструкции, относительно короткой базы и высокого центра тяжести. Мотоцикл сохраняет управляемость, но становится крайне чувствительным к неровностям дороги и резким маневрам. Для поддержания возможности развивать максимальную скорость необходимо строго соблюдать регламент обслуживания: своевременная замена масла (каждые 5000-7000 км), контроль состояния цепи и звезд, проверка давления в шинах и диагностика работы электронных систем.

Динамика разгона 0-100 км/ч

Одноцилиндровый двигатель LC4 объёмом 690 см³, оснащённый системой двойного впрыска и балансирным валом, обеспечивает KTM 690 Duke исключительно резвый старт. Пиковая мощность в 74 л.с. и 73.5 Нм крутящего момента, доступные в широком диапазоне оборотов, мгновенно передаются на заднее колесо через лёгкое сцепление с проскальзывающим механизмом и 6-ступенчатую коробку передач.

Благодаря массе в сухом состоянии всего 150 кг и агрессивной настройке электронной дроссельной заслонки Ride-by-Wire, мотоцикл демонстрирует взрывной характер. Разгон до "сотни" занимает 3.5-3.8 секунды, что ставит его в один ряд с более мощными мультицилиндровыми моделями. Ключевую роль играют:

• Оптимальная развесовка и короткая база, минимизирующие подъём переднего колеса
• Мгновенный отклик на ручку газа в режимах Street и Sport
• Эффективная работа антибуксовочной системы MTC (Motorcycle Traction Control)

Фактор влияния	Эффект на разгон
Вес гонщика	+0.2-0.4 сек при увеличении на 20 кг
Качество покрытия	Потеря 0.3 сек на мокром асфальте
Износ сцепления	Увеличение времени при пробуксовке

Для достижения максимальных показателей рекомендуется интенсивный старт с оборотов выше 5000 об/мин и быстрое переключение на второй передаче перед красной зоной. Регулярная замена воздушного фильтра и цепного привода критична для сохранения заводской динамики.

Трансмиссия: 6-ступенчатая коробка передач PASC

Коробка передач KTM 690 Duke оснащена 6-ступенчатой механической трансмиссией, дополненной фирменной системой PASC (Power Assisted Slipper Clutch). Эта технология разработана для снижения усилия на рычаге сцепления и предотвращения блокировки заднего колеса при агрессивном торможении двигателем.

Пакет сцепления PASC использует уникальную конструкцию с кулачковым механизмом вместо традиционных пружин. При нормальном разгоне кулачки усиливают сжатие дисков, обеспечивая четкую передачу крутящего момента. При резком закрытии дросселя или переключении "вниз" система автоматически снижает давление на диски, позволяя сцеплению проскальзывать и гасить избыточную нагрузку на трансмиссию.

Ключевые особенности и преимущества

• Облегченное управление: Усилие на рычаге сцепления снижено до 20% по сравнению с обычными конструкциями.
• Антиблокировочный эффект: Предотвращает резкую блокировку заднего колеса при экстренном торможении двигателем.
• Повышенная стабильность: Стабилизирует мотоцикл при прохождении поворотов и переключениях на пониженную передачу.
• Долговечность узла: Снижает ударные нагрузки на шестерни КПП и приводную цепь.

Эксплуатация и обслуживание

Для поддержания оптимальной работы трансмиссии KTM рекомендует:

1. Использовать моторное масло спецификации JASO MA2 с периодичностью замены каждые 10 000 км.
2. Регулировать свободный ход троса сцепления каждые 5 000 км (зазор 2-3 мм у рычага).
3. Контролировать состояние приводной цепи (натяжение 55-60 мм под нагрузкой) и звездочек.
4. Избегать длительного "буксования" сцепления при трогании на высоких оборотах.

Параметр	Значение
Тип КПП	6-ступенчатая, механическая
Тип сцепления	Многодисковое в масляной ванне с PASC
Привод	Цепь 5/8" x 1/4" (520 pitch)
Передаточные отношения	1: 2.500, 2: 1.941, 3: 1.550, 4: 1.333, 5: 1.192, 6: 1.080

При замене сцепления обязательно использовать оригинальные комплектующие KTM. Несовместимые аналоги могут нарушить работу кулачкового механизма PASC. Ресурс сцепления при грамотной эксплуатации составляет 30 000–50 000 км. Признаки износа: рывки при старте, посторонний шум, "проскальзывание" под нагрузкой.

Сцепление: механизм с антиблокировкой

Сцепление на KTM 690 Duke оснащено уникальной системой антиблокировки (slipper clutch), которая предотвращает резкую блокировку заднего колеса при агрессивном понижении передачи или экстренном торможении двигателем. Этот механизм автоматически снижает давление на диски при возникновении обратной нагрузки от двигателя, смягчая рывки в трансмиссии и повышая стабильность мотоцикла.

Конструкция включает специальные наклонные шлицы на ступице и нажимном диске. При обратной нагрузке (когда колесо вращается быстрее вала двигателя) шлицы создают осевое усилие, отталкивающее нажимной диск. Это временно уменьшает сжатие пакета дисков, позволяя им проскальзывать и гасить избыточную энергию.

Преимущества и особенности

• Устойчивость в поворотах: Исключает ритмичный занос заднего колеса при сбросе газа на дуге.
• Защита трансмиссии: Снижает ударные нагрузки на шестерни КПП и цепной привод.
• Легкое управление: Усилие на рычаге сцепления минимально благодаря подшипниковому механизму выключения.
• Совместимость: Работает в паре с системой быстрого переключения передач KTM Quickshifter+ (в версии GP).

Параметр	Значение
Тип сцепления	Многодисковое в масляной ванне, APTC™ (Anti-Phopping Torque Control)
Привод выключения	Тросовый, с подшипником
Количество ведущих дисков	5 стальных
Количество ведомых дисков	4 фрикционных (с органическим покрытием)

Эксплуатация и обслуживание: Регулярно проверяйте свободный ход рычага сцепления (рекомендуемый зазор 5-10 мм у рукоятки). Износ фрикционов проявляется пробуксовкой под нагрузкой или затрудненным включением передач. При замене дисков используйте оригинальные комплектующие KTM – несовместимые аналоги могут нарушить работу антиблокировочного механизма.

Ремонт: При разборке сцепления обязательно маркируйте положение пружинных болтов нажимного диска для сохранения балансировки. Повреждение наклонных шлицов на ступице требует замены всего узла. Диагностику проскальзывания механизма антиблокировки выполняйте на стенде в сервисном центре.

Подвеска WP APEX: передняя телескопическая вилка

Передняя подвеска KTM 690 Duke представлена перевернутой телескопической вилкой WP APEX 43 с диаметром штоков 43 мм. Данная конструкция обеспечивает повышенную жесткость и точную реакцию на неровности дорожного покрытия, что критично для агрессивного стиля езды.

Вилка разработана совместно с подразделением WP Performance Systems, специализирующимся на гоночных технологиях. Система картриджей раздельной компрессии и отбоя гарантирует независимую настройку параметров демпфирования, адаптируя подвеску под разные дорожные условия и вес пилота.

Ключевые особенности:

• Перевернутая конструкция (USD) – снижает неподрессоренные массы для улучшения стабильности
• Регулировка предварительной нагрузки – через винтовые кольца в верхней части штанг
• 30-позиционная регулировка отбоя – на левой ноге вилки
• Многорежимная регулировка компрессии – на правой ноге вилки
• Анодированные алюминиевые траверсы – снижение веса при сохранении прочности

Ход вилки	150 мм
Диаметр штоков	43 мм
Материал штанг	Хромированная сталь
Защита	Тефлоновое покрытие штанг, резиновые пыльники

Эксплуатация и обслуживание:

1. Регулярно очищайте штоки вилки от грязи мягкой ветошью
2. Контролируйте состояние пыльников и сальников – заменяйте при повреждениях
3. Проверяйте уровень масла каждые 15 000 км или после интенсивных нагрузок
4. Настройки демпфирования корректируйте согласно дорожным условиям: уменьшайте компрессию для бездорожья, увеличивайте для трассы
5. При замене масла используйте рекомендованные производителем жидкости (например, WP 4860 M01)

Задняя подвеска: моноамортизатор с прогрессивной характеристикой

Конструкция задней подвески KTM 690 Duke базируется на центральном моноамортизаторе, соединённом с маятником через систему рычагов. Данная схема обеспечивает компактность и снижает неподрессоренные массы, положительно влияя на управляемость.

Ключевая особенность подвески – её прогрессивная характеристика. Это означает, что жёсткость амортизатора изменяется нелинейно: начальные ходы мягкие для комфортного поглощения мелких неровностей, а при увеличении нагрузки или резких сжатиях жёсткость ощутимо возрастает, предотвращая пробои и сохраняя контроль.

Технические особенности и преимущества

• Регулировки: Амортизатор (часто WP APEX у поздних моделей) поддерживает предварительную нагрузку пружины, а также раздельные регулировки скорости отбоя и сжатия для точной адаптации под вес водителя и стиль езды.
• Система рычагов (Pro-Lever): Передаточное отношение между маятником и амортизатором изменяется в ходе хода подвески, что и создаёт прогрессивный эффект. Начальный участок хода – лёгкий, финальный – более жёсткий.
• Стабильность и сцепление: Прогрессивность минимизирует клевки при разгоне/торможении, улучшает контакт заднего колеса с покрытием, особенно на неровных поверхностях и в наклоне.

Эксплуатация и обслуживание

Аспект	Рекомендации
Регулировка	Периодически проверяйте и корректируйте предварительную нагрузку пружины согласно руководству и вашему весу. Экспериментируйте с настройками отбоя/сжатия для оптимального отклика.
Диагностика	Контролируйте состояние сальников амортизатора на предмет подтёков масла. Проверяйте отсутствие люфтов в шарнирах рычагов и подшипниках маятника.
Обслуживание	Своевременная замена масла и демпфирующих элементов внутри амортизатора (обычно каждые 15-30 тыс. км) требует спецоборудования и выполняется в сервисе. Регулярно очищайте шток амортизатора от грязи.
Ремонт	Устранение течей, замена изношенных втулок/сальников или восстановление демпфирования проводятся специализированными мастерскими. При серьёзных повреждениях корпуса требуется замена узла.

Тормозная система с ABS (передний/задний диск)

KTM 690 Duke оснащается современной комбинированной тормозной системой с двухканальной ABS от Bosch. Переднее колесо комплектуется 320-миллиметровым плавающим диском, зажимаемым 4-поршневым радиальным суппортом марки BYBRE. Задний тормоз использует 240-миллиметровый диск с одно-поршневым суппортом той же фирмы. Такая конфигурация обеспечивает мощное и контролируемое замедление в любых условиях.

Система ABS 9.1MP непрерывно анализирует скорость вращения колес через датчики и предотвращает блокировку при экстренном торможении или на скользком покрытии. Особенностью реализации является возможность отключения ABS только на заднем колесе (режим Supermoto) через меню приборной панели, что допускает управляемый занос для опытных райдеров. При этом ABS переднего колеса всегда остается активной для безопасности.

Технические характеристики

Компонент	Параметры
Передний тормоз	Диск Ø 320 мм, 4-поршневой радиальный суппорт BYBRE
Задний тормоз	Диск Ø 240 мм, 1-поршневой суппорт BYBRE
Производитель ABS	Bosch 9.1MP (двухканальная)
Режимы ABS	Стандарт (вкл.), Supermoto (задняя откл.), Off (только через диагностику)

Особенности эксплуатации:

• Адаптивная электроника учитывает загрузку мотоцикла и угол наклона
• Минимальное вмешательство ABS при плавном торможении
• Характерный тактильный импульс на рычаге при срабатывании системы

Обслуживание и уход:

1. Контроль толщины тормозных дисков каждые 5 000 км (мин. 4.5 мм перед, 3.5 мм зад)
2. Замена тормозной жидкости раз в 2 года (DOT 4/5.1)
3. Регулярная очистка датчиков ABS от грязи металлической щеткой
4. Проверка износа колодок при ТО (рекомендуемая остаточная толщина 1.5 мм)

Ремонт и диагностика:

• Активация режима Supermoto требует остановки мотоцикла
• Сброс ошибок ABS через диагностический разъем OBD-II
• Замена датчиков ABS при механических повреждениях или обрыве проводов
• Обязательная прокачка системы после замены компонентов

Рама: стальная трубчатая с алюминиевым задним маятником

Основу конструкции KTM 690 Duke образует легкая стальная трубчатая рама, выполненная по технологии пространственного каркаса. Такая компоновка обеспечивает оптимальное распределение нагрузок, сочетая высокую продольную жесткость для точного управления с контролируемой поперечной гибкостью для улучшения сцепления заднего колеса и комфорта. Трубы переменного сечения минимизируют вес без ущерба прочности.

Задняя подвеска базируется на литом алюминиевом маятнике с рычагом переменного сечения. Использование алюминиевого сплава значительно снижает неподрессоренные массы, что положительно сказывается на реакции подвески на неровностях и стабильности в поворотах. Маятник крепится непосредственно к раме через подшипниковые узлы и соединен с моноамортизатором WP APEX через систему рычагов.

Ключевые особенности и эксплуатационные аспекты

• Прочность и ремонтопригодность: Стальная рама устойчива к ударным нагрузкам и поддается ремонту сваркой при серьезных повреждениях. Алюминиевый маятник при критических деформациях требует замены.
• Коррозионная защита: Стальные элементы рамы покрыты многослойным лакокрасочным покрытием. Регулярная мойка и контроль состояния покрытия в зонах креплений обязательны, особенно зимой.
• Техническое обслуживание: Обязательна периодическая проверка (раз в 5 000 км или после падений):
  • Моменты затяжки всех болтовых соединений рамы и маятника.
  • Состояние подшипников маятника (люфт, плавность хода).
  • Целостность сварных швов и отсутствие трещин в высоконагруженных зонах.
• Влияние на динамику: Жесткая передняя часть рамы обеспечивает точное руление, а облегченный маятник способствует быстрой работе подвески и "легкому" поведению мотоцикла при смене направления.

Габариты и сухой вес: компоновка

Компактные габариты KTM 690 Duke – ключевой фактор его маневренности. Длина мотоцикла составляет 2150 мм при ширине 850 мм (по рулю) и высоте 1200 мм (без зеркал). Колесная база в 1470 мм обеспечивает стабильность на высоких скоростях, сохраняя способность к резким сменам направления.

Сухой вес модели – всего 147 кг, что достигается за счет рамы из хромомолибденовой стали, облегченных компонентов подвески и литых колес. Низкий центр тяжести (особенно с учетом вертикального расположения одноцилиндрового двигателя) в сочетании с высотой седла 870 мм гарантирует уверенный контакт с дорогой и легкое управление даже при низких скоростях.

Влияние параметров на эксплуатацию

Параметр	Влияние на управление
Короткая колесная база (1470 мм)	Молниеносная реакция на руление, легкость входа в повороты
Минимальная ширина (850 мм)	Упрощенное маневрирование в плотном потоке и между препятствиями
Низкий сухой вес (147 кг)	Снижение усилий при парковке/толкании, быстрый перенос веса в наклоне
Высота седла (870 мм)	Оптимальный контроль для райдеров среднего роста (170-185 см)

Особенности компоновки проявляются в распределении масс: двигатель расположен максимально централизованно, а топливный бак интегрирован в раму. Это минимизирует инерцию при кренах и улучшает обратную связь от переднего колеса. Вертикальный силовой агрегат снижает вибрации, передаваемые на руль.

1. Плюсы для города:
   • Фильтрация между рядами благодаря узкому рулю
   • Уверенный старт со светофора при малом весе
   • Компактность для парковки в стесненных условиях
2. Особенности обслуживания:
   • Доступ к большинству узлов без демонтажа пластика
   • Облегченная регулировка цепи за счет одноплечего маятника
   • Необходимость контроля затяжки крепежа рамы из-за жесткости подвески

Электроника: приборный щиток и управляющая система

Мотоцикл оснащён 5-дюймовым полноцветным TFT-дисплеем с антибликовым покрытием, заменяющим традиционные аналоговые приборы. На экран выводится исчерпывающая информация: текущая скорость, тахометр, уровень топлива, температура охлаждающей жидкости, одометр, два тревел-трипметра, передача, время, расход топлива. Дисплей автоматически меняет цветовую схему (светлая/тёмная тема) в зависимости от освещения для оптимальной читаемости.

Управляющая система базируется на бортовом компьютере Bosch MSC (Motorcycle Stability Control), интегрирующем несколько электронных помощников. Система предлагает три предустановленных режима езды: Sport (максимальная отзывчивость двигателя, отключена задняя ABS), Street (сбалансированные настройки) и Rain (сниженная мощность, активное вмешательство систем безопасности). Режимы меняются кнопкой на левом руле.

Ключевые электронные компоненты

• Антиблокировочная тормозная система (ABS): Двухканальная система Bosch 9.1 MP с функцией Supermoto ABS (отключает ABS на заднем колесе для контролируемого скольжения).
• Трекшн-контроль (MTC): Многорежимный контроль тяги с несколькими уровнями чувствительности. Определяет проскальзывание колеса и корректирует подачу топлива/искру.
• Quickshifter+: Бесфрикционное переключение передач вверх/вниз без сброса газа и выжима сцепления.
• KTM MY RIDE: Поддержка подключения смартфона через Bluetooth для управления музыкой, навигацией и входящими звонками через рулевые кнопки (требует установки опционального модуля).

Расход топлива и емкость топливного бака

Средний расход топлива KTM 690 Duke составляет 4.5-5.2 л/100 км при смешанном цикле эксплуатации. При спокойной городской езде показатель может снижаться до 4.0-4.3 л/100 км, тогда как агрессивная динамичная езда или постоянное движение на высоких оборотах увеличивает расход до 5.8-6.5 л/100 км. Фактическое потребление напрямую зависит от стиля вождения, нагрузки и состояния мотоцикла.

Модель оснащена топливным баком объемом 13.5 литров, выполненным из пластика с интегрированным горловиной заливной трубы. Из них ≈1.5 литра составляет резерв, о чем сигнализирует загорающийся на приборной панели индикатор. Конструкция бака обеспечивает низкий центр тяжести, что улучшает управляемость, но усложняет визуальный контроль уровня топлива без использования электронного датчика.

Факторы, влияющие на расход

• Обкатка: повышенное потребление в первые 1000 км
• Состояние воздушного фильтра: загрязнение увеличивает расход до 8-10%
• Давление в шинах: отклонение от нормы (2.5 bar перед/2.8 bar зад) на 0.5 bar прибавляет ≈0.4 л/100 км
• Вязкость масла: использование нерекомендованной смазки (требуется 10W-50)

Режим эксплуатации	Расход (л/100 км)	Запас хода (км)
Трасса (90-110 км/ч)	3.9-4.3	300-320
Город с пробками	5.5-6.2	210-230
Агрессивная езда	6.3-7.0	190-200

Важно: Для точного расчета остатка топлива после срабатывания индикатора резерва (≈1.5 л) используйте трип-одометр. При стандартном расходе этого объема хватает на 30-40 км, но при интенсивной нагрузке дистанция сокращается до 20-25 км. Не рекомендуется эксплуатация на остатках топлива – это вызывает перегрев бензонасоса, расположенного в баке.

Посадка водителя: эргономика руля и сиденья

Руль KTM 690 Duke оснащен регулируемыми рычагами сцепления и тормоза, позволяющими адаптировать их вылет под размер ладони конкретного водителя. Ширина руля обеспечивает уверенный контроль при маневрировании, а его умеренный подъем снижает нагрузку на запястья в стандартной спортивно-уличной посадке.

Сиденье раздельного типа имеет выраженный контур, фиксирующий таз при резком ускорении или торможении. Несмотря на высоту 835 мм, узкая передняя часть седла облегчает касание ногами асфальта для большинства райдеров. Плотный пенополиуретан сохраняет комфорт при длительных поездках.

Ключевые особенности эргономики

• Угол наклона руля: Спортивно-нейтральный, минимизирует прогиб спины при агрессивной езде
• Подножки: Резиновые вставки гасят вибрации, расположение исключает случайный контакт с асфальтом в наклоне
• Зоны контакта: Текстурированные поверхности на баке коленями и рельеф сиденья предотвращают соскальзывание

Параметр	Описание
Высота седла	835 мм (стандарт) / 855 мм (опциональное высокое сиденье)
Регулировки	Рычаги тормоза/сцепления (5-позиционные), подножки (фиксированные)
Вибрации	Демпфирующие прорезиненные элементы на руле и подножках

Важно: При установке аксессуаров (навигаторы, камеры) избегайте смещения центра тяжести руля. Для дальних поездок рекомендованы гелевые накладки на сиденье, компенсирующие жесткость штатной подушки.

Особенности поведения в городском потоке

KTM 690 Duke демонстрирует отличную маневренность в плотном трафике благодаря компактной базе (1470 мм) и малому сухому весу (149 кг). Узкий силуэт позволяет легко фильтровать между рядами, а вертикальная посадка обеспечивает широкий обзор дорожной обстановки. Эргономика руля способствует быстрому переносу веса при перестроениях.

Двигатель 693 см³ с системой Ride-by-Wire обеспечивает плавную тягу на низких оборотах, предотвращая рывки при трогании с места. Короткоходная подвеска WP Apex (ход 150 мм спереди/150 мм сзади) оперативно отрабатывает мелкие неровности асфальта, но требует внимания при проезде глубоких колдобин. Тормоза Brembo с 4-поршневыми суппортами гарантируют резкую остановку, однако ABS в стандартной комплектации может быть излишне агрессивной на мокром покрытии.

Ключевые аспекты городской эксплуатации

• Терморегуляция: Одиночный цилиндр склонен к перегреву в пробках. При длительном простое (свыше 5 минут) рекомендуется глушить мотор
• Управление сцеплением: Быстрый износ троса сцепления при частых старт-стопах требует регулярной регулировки люфта каждые 1000 км
• Экономичность: Расход топлива в режиме старт-стоп достигает 6.5 л/100 км, что на 40% выше заявленного среднего показателя
• Обзорность: Слепые зоны из-за высоких автомобилей компенсируются установкой слепых зеркал

Параметр	Городской режим	Особенности
Оптимальные обороты	3500-5500 об/мин	Минимизация вибраций руля
Режим ABS	Street	Запрещено отключение при дожде
Рекомендуемое давление шин	2.3 bar (перед) / 2.5 bar (зад)	Контроль каждые 500 км

Вибрации на холостом ходу (особенно после 10 000 км пробега) требуют проверки балансировки коленвала и креплений двигателя. Для снижения нагрузки на руки при частых маневрах рекомендуется установка уширителей руля. Парковка упрощается за счет минимального радиуса разворота (2.8 м), но требует использования противоугонного диска из-за высокого риска краж в мегаполисах.

Эксплуатация на трассе: управляемость на скорости

На скоростных участках шоссе KTM 690 Duke демонстрирует уверенную стабильность. Длинная база колес (1477 мм) и хорошо сбалансированная геометрия шасси обеспечивают отличную курсовую устойчивость даже при движении под сильным боковым ветром или на обгонах крупногабаритного транспорта. Рулевое управление сохраняет необходимую четкость, не требуя постоянных корректировок траектории.

Моноцикл с массой в снаряженном состоянии около 150 кг легко управляется на высокой скорости. Подвеска WP APEX с регулируемыми пресетами (компрессия, отбой) эффективно отрабатывает мелкие неровности покрытия, предотвращая потерю контакта колес с дорогой. При агрессивной езде или прохождении серий поворотов подвеска сохраняет стабильность характеристик, хотя на резких кочках ощущается жесткость, характерная для спортивного настроя.

Особенности поведения и управляемости

Сильные стороны на трассе:

• Линейная тяга 693-кубового двигателя LC4 позволяет точно дозировать газ при выходе из поворота без риска срыва заднего колеса
• Алюминиевое двутавровое крыло под двигателем создает дополнительную прижимную силу на скоростях свыше 140 км/ч
• Широкий руль обеспечивает точное маневрирование при перестроениях в плотном потоке

Требования к пилоту:

1. При скоростях выше 180 км/ч рекомендуется смещаться к топливному баку для снижения парусности
2. Активное использование подрулевых лепестков переключения передач (quickshifter) для поддержания крутящего момента в диапазоне 6500-8000 об/мин
3. Контроль давления в шинах (рекомендуемые значения):

   Переднее колесо	2.5 бар (холодное)
   Заднее колесо	2.9 бар (холодное)

Эксплуатационные ограничения: При движении свыше 200 км/ч (максимальная скорость ~220 км/ч) ощутимо возрастает нагрузка на запястья пилота из-за вертикальной посадки. Рекомендуется установка ветрового щитка для длительных скоростных поездок. После 30 минут интенсивной езды на предельных режимах необходим контроль температуры двигателя через бортовой компьютер (риск перегрева масла в пробках).

Обкатка нового мотоцикла: регламент и ограничения

Обкатка нового KTM 690 Duke является критически важным этапом, напрямую влияющим на долговечность, производительность и ресурс двигателя, трансмиссии и других узлов. Этот процесс позволяет подвижным деталям (поршневым кольцам, стенкам цилиндра, подшипникам коленвала и шатунов, шестерням КПП) притереться друг к другу с минимальным износом, формируя оптимальные рабочие поверхности и зазоры. Пренебрежение правилами обкатки или ее агрессивное проведение может привести к преждевременному износу, повышенному расходу масла, потере мощности и сокращению срока службы мотоцикла.

Производитель KTM четко регламентирует процедуру обкатки в руководстве по эксплуатации модели 690 Duke. Основной принцип – постепенное увеличение нагрузки на двигатель и трансмиссию в течение определенного пробега, избегая длительной работы на постоянных оборотах и экстремальных режимов. Строгое соблюдение этих ограничений обеспечит правильное формирование микрорельефа трущихся поверхностей и оптимальную посадку деталей.

Ключевые этапы и ограничения обкатки

Рекомендуемый общий пробег обкатки для KTM 690 Duke составляет 1000 километров. В течение этого периода действуют следующие строгие правила:

1. Первые 500 км:
   • Не превышать 5000 об/мин.
   • Избегать открытия дроссельной заслонки более чем на 50%.
   • Категорически запрещена длительная работа на постоянных оборотах (например, езда по трассе с крейсерской скоростью). Необходимо постоянно варьировать нагрузку и обороты двигателя.
   • Избегать резких стартов с места, экстренных торможений (кроме аварийных ситуаций) и буксования заднего колеса.
2. С 500 км до 1000 км:
   • Допустимо плавное увеличение оборотов двигателя до 7000 об/мин.
   • Можно периодически и плавно открывать дроссель на 80%, но избегать длительной работы на максимальных оборотах.
   • Продолжать избегать работы на постоянных оборотах и резких маневров.

Дополнительные важные требования:

• Контроль уровня и состояния масла: Тщательно следите за уровнем моторного масла до и после каждой поездки в период обкатки. Новый двигатель может потреблять немного больше масла на притирке. Используйте только рекомендованные KTM сорта масла.
• Прогрев двигателя: Всегда прогревайте двигатель до рабочей температуры (минимум 2-3 минуты на холостых или при очень плавном движении) перед началом движения и увеличением нагрузки. Холодный запуск и мгновенная нагрузка крайне вредны.
• Первое ТО: Обязательное прохождение первого технического обслуживания (ТО-1) строго по достижении 1000 км пробега. На этом ТО производится замена моторного масла и масляного фильтра (чтобы удалить металлическую стружку, образующуюся при притирке), проверка и регулировка всех критических узлов (цепь, тормоза, подвеска, крепеж), диагностика систем мотоцикла.

После завершения обкатки (1000 км) и прохождения ТО-1 ограничения снимаются. Однако производитель рекомендует и далее избегать длительной работы на предельных оборотах, а также продолжать тщательно прогревать двигатель перед поездкой.

Режимы движения (Street) и их активация

KTM 690 Duke оснащён электронной системой управления Ride Mode, адаптирующей характеристики мотоцикла под условия эксплуатации. Доступны три режима: Street (стандартный), Rain (дождливый) и Supermoto (спортивный), различающиеся настройками мощности, ABS и реакции дросселя.

Режим Street оптимизирован для повседневной езды по сухому асфальту. В этом режиме двигатель работает на полной мощности (73 л.с.), система ABS активна на обоих колёсах, а отклик дроссельной заслонки обеспечивает прямую и мгновенную реакцию на ручку газа.

Активация режима Street

Переключение режимов осуществляется только при полной остановке мотоцикла:

1. Заведите двигатель и убедитесь, что мотоцикл находится на нейтральной передаче.
2. Нажмите и удерживайте кнопку MODE на левой рулевой группе (подсвечена оранжевым).
3. На приборной панели отобразится текущий режим (например, RAIN или SUPERMOTO).
4. Кратковременно нажимайте кнопку MODE для перебора режимов до появления надписи STREET.
5. Подтвердите выбор, отпустив кнопку после появления надписи. Индикатор STREET загорится на дисплее.

Параметр	Режим Street
Мощность двигателя	100% (73 л.с.)
ABS переднего колеса	Активна
ABS заднего колеса	Активна
Реакция дросселя	Агрессивная (прямая)

Важно: при переключении режимов на ходу система игнорирует команду. После активации Street настройки сохраняются до следующего изменения или отключения зажигания. При повторном запуске мотоцикла автоматически восстанавливается последний выбранный режим.

Регулярное техобслуживание: сервисные интервалы

Строгое соблюдение регламента сервисного обслуживания KTM 690 Duke критически важно для сохранения ее выдающихся характеристик, надежности и долговечности. Производитель четко регламентирует периодичность всех необходимых операций в зависимости от пробега мотоцикла или временного интервала.

Первое ТО («обкаточное») проводится после 1000 км пробега и включает замену моторного масла и масляного фильтра, проверку всех систем и регулировку при необходимости. Последующие плановые сервисы выполняются каждые 10 000 км или один раз в год, в зависимости от того, что наступит раньше.

Ключевые операции по пробегу:

• Каждые 1000 км / 1 год: Замена моторного масла и масляного фильтра (только для первого ТО).
• Каждые 10 000 км / 1 год:
  • Замена моторного масла и масляного фильтра
  • Замена воздушного фильтра (или очистка, если фильтр многоразовый)
  • Проверка и регулировка клапанных зазоров (важно для однопоршневой LC4!)
  • Диагностика тормозной системы: состояние колодок, уровень жидкости, замена тормозной жидкости каждые 2 года
  • Контроль состояния и натяжения цепи, смазка цепи
  • Проверка состояния свечи зажигания
  • Диагностика подвески, колес, подшипников рулевой колонки и маятника
  • Обновление прошивки ЭБУ (при наличии обновлений)
• Каждые 20 000 км / 2 года: Замена охлаждающей жидкости.
• Каждые 30 000 км: Замена топливного фильтра (если применимо к конкретной модели года).

Дополнительные рекомендации: В условиях экстремальной эксплуатации (частые высокие обороты, бездорожье, очень пыльная среда, короткие поездки «на холодную») интервалы замены масла и воздушного фильтра рекомендуется сокращать. Регулярно (перед каждой поездкой) визуально контролируйте уровень масла, давление в шинах, состояние тормозов и цепи.

Замена моторного масла и масляного фильтра

Регламентная замена масла и фильтра на KTM 690 Duke выполняется каждые 10 000 км или ежегодно, в зависимости от того, что наступит раньше. Использование рекомендованных смазочных материалов критично для сохранения ресурса двигателя LC4.

Перед началом работ прогрейте двигатель до рабочей температуры (5-10 минут работы на холостом ходу), затем заглушите мотоцикл. Установите мотоцикл вертикально на подножке или подставке, подготовьте емкость для слива объемом не менее 3 литров, новый масляный фильтр (оригинал: 0760124005), моторное масло (1.8 л) и новый медный шайбу для сливной пробки.

Процедура замены

1. Открутите заливную крышку на левой стороне двигателя для улучшения дренажа.
2. Подставьте емкость под сливное отверстие (нижняя часть картера справа), открутите сливную пробку (ключ на 13 мм). Полностью слейте отработанное масло (15-20 минут).
3. Снимите старый масляный фильтр ключом-съемником. Протрите посадочное место чистой ветошью.
4. Смажьте резиновое уплотнение нового фильтра маслом, вручную закрутите его до прилегания, затем дотяните на ¾ оборота ключом.
5. Установите сливную пробку с новой медной шайбой и затяните моментом 25 Н·м.
6. Залейте новое масло через заливное отверстие. Рекомендованные спецификации:
   • Тип: Полусинтетика 10W-50 (JASO MA2)
   • Объем: 1.8 литра с заменой фильтра
7. Запустите двигатель на 1-2 минуты, проверьте отсутствие подтеков у фильтра и пробки.
8. Заглушите мотор, подождите 3 минуты. Проверьте уровень масла щупом (между метками MIN/MAX при вертикальном положении мотоцикла).

Критичные моменты затяжки	Значение
Сливная пробка	25 Н·м
Масляный фильтр	¾ оборота после ручного прилегания

Чистка и смазка цепи: периодичность и материалы

Регулярная чистка и смазка приводной цепи KTM 690 Duke критически важны для долговечности трансмиссии, плавности переключений и безопасности. Загрязнения (пыль, грязь, дорожные реагенты) действуют как абразив, ускоряя износ роликов, звеньев и звездочек, а недостаток смазки вызывает коррозию и повышает трение.

Пренебрежение уходом приводит к преждевременному растяжению цепи, ускоренному износу звезд, снижению КПД передачи мощности на заднее колесо, появлению рывков и шумов. В худшем случае возможен обрыв цепи с риском повреждения мотоцикла и травмирования водителя.

Периодичность процедур

Чистка: Проводите после каждой поездки по грязи, песку или мокрым дорогам, а также при сильном видимом загрязнении. В обычных условиях достаточно чистить каждые 500-800 км пробега.

Смазка: Смазывайте цепь каждые 300-500 км пробега или после мойки мотоцикла/чистки цепи. Обязательно смазывайте после езды под дождем или по мокрым дорогам, так как вода вымывает смазку.

Необходимые материалы

• Очиститель цепи: Специальные мотоциклетные аэрозоли или растворы. Избегайте агрессивных растворителей (бензин, керосин, уайт-спирит) – они могут повредить резиновые сальники-уплотнители внутри звеньев (O/X-rings).
• Смазка: Только специализированные мотоциклетные смазки для цепей:
  • Цепной воск/парафин: Меньше притягивает пыль, подходит для сухой погоды.
  • Цепное масло (липкая смазка): Лучшая адгезия и защита от влаги, идеально для дождя, грязи или длительных поездок. Может сильнее притягивать пыль.
• Инструменты: Цепная щетка (с жесткой щетиной), чистая ветошь/микрофибра, подставка/станок для поднятия заднего колеса (для свободного вращения), защитные перчатки и очки.

Правильная техника выполнения

1. Подготовка: Поставьте мотоцикл на подставку, чтобы заднее колесо свободно вращалось. Включите нейтральную передачу.
2. Очистка:
   1. Обильно нанесите очиститель на всю длину цепи (внутренние и наружные поверхности).
   2. Используйте цепную щетку для тщательной очистки боковых пластин, роликов и промежутков между звеньями. Вращайте колесо для доступа ко всей цепи.
   3. Удалите остатки очистителя и грязи сухой чистой ветошью. Дайте цепи полностью высохнуть.
3. Смазка:
   1. Нанесите смазку тонким равномерным слоем на внутренние поверхности роликов и боковые пластины по всей длине цепи с внутренней стороны (обращенной к колесу). Смазка должна проникнуть в места трения.
   2. Медленно вращайте колесо для распределения смазки. Избегайте избыточного нанесения – лишняя смазка будет разбрызгиваться на колесо, диск тормоза и рычаг подвески.
   3. Дайте смазке впитаться/подсохнуть (10-15 мин) перед поездкой.

Важно: Всегда работайте при выключенном двигателе! Следите за натяжением цепи и проверяйте ее состояние (износ, растяжение) во время чистки. Используйте только качественные материалы, рекомендованные для мотоциклов с O/X-ring цепями.

Контроль уровня и замена охлаждающей жидкости

Регулярная проверка уровня охлаждающей жидкости в расширительном бачке – критически важная процедура для двигателя KTM 690 Duke. Осмотр проводите на холодном двигателе (не ранее чем через 2 часа после остановки), когда температура системы стабилизирована, и жидкость не находится под давлением. Уровень должен находиться между отметками «MIN» и «MAX» на прозрачной стенке бачка, расположенного с правой стороны рамы возле радиатора.

Используйте только рекомендованные KTM охлаждающие жидкости, соответствующие спецификациям в руководстве пользователя (обычно указаны составы на основе моноэтиленгликоля с антикоррозионными присадками). Смешивание разных типов жидкостей или применение неподходящих составов приводит к образованию осадка, засорению каналов системы охлаждения и резкому снижению эффективности теплоотвода.

Порядок замены охлаждающей жидкости

1. Установите мотоцикл на ровную поверхность, дайте двигателю полностью остыть.
2. Снимите пластиковое боковое ограждение (при необходимости) для доступа к сливной пробке радиатора и расширительному бачку.
3. Откройте крышку радиатора (НЕ на горячем двигателе!) и крышку расширительного бачка.
4. Подставьте чистую емкость под сливную пробку радиатора (часто расположена внизу левого бачка радиатора).
5. Выкрутите сливную пробку, слейте старую жидкость. Для полного удаления остатков запустите двигатель на 10-15 секунд (строго после слива основной массы и только если система пуста!), затем заглушите и долейте в радиатор дистиллированную воду, повторите слив.
6. Затяните сливную пробку с рекомендованным моментом (указан в мануале).
7. Залейте новую охлаждающую жидкость через горловину радиатора до заполнения. Медленно сжимайте шланги рукой для удаления воздушных пробок.
8. Доведите уровень в расширительном бачке до отметки «MAX».
9. Запустите двигатель без крышки радиатора, прогрейте до рабочей температуры (вентилятор должен включиться). Доливайте жидкость в радиатор по мере выхода воздуха и падения уровня.
10. Заглушите двигатель, установите крышку радиатора и крышку бачка. Проверьте уровень в холодном состоянии через несколько часов, при необходимости долейте в бачок до «MAX».

Ключевые особенности эксплуатации:

• Контроль герметичности: Регулярно осматривайте патрубки, хомуты, радиатор и помпу на предмет подтеков. Белый пар из выхлопа или сладковатый запах в гараже – признаки утечки.
• Защита радиатора: Установка металлической защитной сетки предотвращает повреждение сот радиатора камнями и дорожным мусором.
• Интервалы замены: Строго соблюдайте регламент из руководства KTM (обычно каждые 2 года или 15 000-20 000 км, в зависимости от условий). Преждевременная замена требуется при изменении цвета жидкости или появлении загрязнений.

Утилизация: Отработанную охлаждающую жидкость собирайте в герметичную тару и сдавайте в специализированные пункты приема опасных отходов. Запрещено выливать в канализацию или на грунт!

Техническое обслуживание тормозной системы

Регулярная проверка тормозной системы KTM 690 Duke критически важна для безопасности. Основное внимание уделяется состоянию колодок, дисков, уровню жидкости и герметичности гидропривода.

Периодичность обслуживания регламентирована мануалом (каждые 5000 км или раз в полгода), но требует корректировки в зависимости от стиля езды и условий эксплуатации. Агрессивное торможение или езда в грязи сокращают интервалы.

Ключевые процедуры

• Визуальный осмотр: Проверка толщины колодок через смотровое окно суппорта. Минимальная толщина фрикционного материала – 2 мм.
• Контроль дисков: Замер толщины дисков микрометром (мин. 4,5 мм), проверка на биение (допуск до 0,1 мм) и отсутствие глубоких борозд.
• Тормозная жидкость: Замена каждые 2 года или 10 000 км (DOT 4/5.1). Проверка уровня в бачках и отсутствия пузырьков воздуха в системе.

Компонент	Параметр контроля	Норма
Передние колодки	Толщина накладки	≥ 2 мм
Задние колодки	Толщина накладки	≥ 2 мм
Передний диск	Толщина / биение	≥ 4,5 мм / ≤0,1 мм
Задний диск	Толщина	≥ 4,5 мм

1. Прокачка системы при замене жидкости или попадании воздуха: последовательное открытие штуцеров суппортов с заполнением бачка.
2. Чистка суппортов: Разборка и удаление грязи направляющих пальцев раз в 15 000 км, смазка медной пастой.
3. Диагностика ABS: Проверка работы модуля через диагностический разъём при ошибках на панели приборов.

При замене колодок обязательно очищайте посадочные места в суппорте от пыли и ржавчины. После установки новых колодок выполните 5-10 плавных торможений для притирки.

Люфт рукоятки переднего тормоза не должен превышать 5 мм. При увеличении хода или "ватном" ощущении – проверьте уровень жидкости и наличие воздуха в системе. Подтёки на суппорте или магистралях требуют немедленного ремонта!

Обслуживание подвески: диагностика и регулировка

Регулярная диагностика подвески KTM 690 Duke критична для сохранения управляемости и безопасности. Проверку вилки и моноамортизатора выполняйте каждые 5 000 км или после экстремальных нагрузок (езда по бездорожью, длительные поездки с пассажиром).

Основные признаки износа: стуки при проезде неровностей, подтёки масла на стойках вилки, неравномерный износ покрышек, снижение стабильности в поворотах. Обязательно проверяйте состояние пыльников и сальников – повреждения ведут к ускоренному износу.

Диагностика элементов:

• Вилка WP APEX: оцените плавность хода без заеданий. Убедитесь в отсутствии люфтов в направляющих втулках.
• Моноамортизатор WP APEX: проверьте герметичность, плавность отбоя и сжатия. Контролируйте давление в подушке (при наличии).
• Подшипники рулевой колонки: вывесьте переднее колесо, покачайте руль – люфт недопустим.

Регулировка подвески:

Базовая настройка (рекомендации для стандартных условий):

Параметр	Передняя вилка	Задний амортизатор
Преднагрузка (Preload)	5-7 колец (на резьбе)	12-15 мм статического провисания
Сжатие (Compression)	15 кликов от FULL +	20 кликов от FULL +
Отбой (Rebound)	12 кликов от FULL +	18 кликов от FULL +

1. Отрегулируйте преднатяг пружин: для заднего амортизатора измерьте статический прогиб под весом мотоцикла (оптимально 30% от хода подвески).
2. Настройте демпфирование: для городской езды уменьшайте компрессию/отбой, для трека – увеличивайте.
3. После регулировки протестируйте мотоцикл на знакомом участке дороги. Корректируйте настройки по ощущениям.

Уход и ремонт:

• Мойте стойки вилки и шток амортизатора после поездок в грязи.
• Замену масла в вилке (объём ~650 мл, вязкость 5W) и сервис амортизатора проводите каждые 20 000 км.
• При появлении подтёков масла немедленно замените сальники. Изношенные втулки вилки требуют замены комплектом.

Мониторинг состояния воздушного фильтра

Регулярная проверка воздушного фильтра на KTM 690 Duke критична для поддержания корректной работы двигателя. Загрязненный элемент создает сопротивление воздушному потоку, обедняет топливно-воздушную смесь и провоцирует падение мощности, повышенный расход топлива и затрудненный запуск.

Рекомендуется визуальный осмотр каждые 3 000–5 000 км или после эксплуатации в условиях сильной запыленности (бездорожье, песчаные дороги). Основные признаки необходимости обслуживания – плотные отложения пыли, масляные пятна, деформация гофр или повреждения уплотнительных кромок.

Порядок действий и последствия загрязнения

Этапы контроля:

1. Снимите боковые панели и топливный бак для доступа к воздушной коробке.
2. Извлеките фильтр, открутив крепежные винты крышки.
3. Оцените степень загрязнения при ярком освещении: чистые поры пропускают свет равномерно.
4. Проверьте целостность резинового уплотнения по контуру.

Риски при несвоевременной замене:

• Абразивный износ цилиндро-поршневой группы из-за проникновения пыли
• Перегрев двигателя при длительных нагрузках
• Снижение максимальной скорости на 10–15%
• Рывки и провалы на высоких оборотах

Тип фильтра	Бумажный с полиуретановым уплотнителем (стандарт)
Регламент замены	Официально – 10 000 км (реально каждые 5 000 км при активной езде)
Особенности очистки	Только замена! Очистка продувкой недопустима – повреждает микропоры

Для моделей с системой впрыска воздуха (часть экологических норм) дополнительно контролируйте герметичность шлангов и форсунок. Утечки нарушают расчет воздуха ЭБУ, вызывая ошибки lambda-коррекции.

Проверка свечи зажигания и электропроводки

Регулярная диагностика свечей зажигания и электропроводки критична для стабильной работы двигателя KTM 690 Duke. Неисправности в этих компонентах вызывают пропуски воспламенения, снижение мощности, повышенный расход топлива и затрудненный запуск, особенно при низких температурах или высокой влажности.

Процедуру проверки рекомендуется выполнять каждые 5 000 км пробега или при появлении симптомов нестабильной работы силового агрегата. Для работы потребуются: свечной ключ 16 мм, мультиметр, щуп для регулировки зазора, чистая ветошь и защитные перчатки.

Диагностика свечи зажигания

После демонтажа свечи выполните следующие действия:

• Визуальный осмотр: проверьте целостность керамического изолятора (трещины недопустимы), наличие механических повреждений электродов. Налет должен быть равномерным серо-коричневым. Белый налет свидетельствует о переобедненной смеси, маслянистый черный – о износе поршневых колец или богатой смеси.
• Проверка зазора: зазор между боковым и центральным электродом должен составлять 0.7–0.8 мм. Корректировка осуществляется аккуратным подгибанием бокового электрода.
• Тест на искрообразование: наденьте высоковольтный провод на вывернутую свечу, прижмите юбку к массе двигателя (не держите руками!) и прокрутите стартер. Устойчивая ярко-голубая искра между электродами – признак исправности. Прерывистая красная искра или ее отсутствие указывают на неисправность.

Диагностика электропроводки

Осмотрите компоненты системы зажигания:

1. Высоковольтные провода: проверьте отсутствие трещин, потертостей изоляции, следов пробоя (характерные темные точки или нагаровые дорожки). Сопротивление провода должно быть в пределах 3–10 кОм (замер мультиметром).
2. Катушка зажигания: измерьте сопротивление первичной обмотки (клеммы 1 и 15) – 0.3–0.6 Ом, вторичной обмотки (клемма 4 и высоковольтный вывод) – 8–15 кОм. Отклонения требуют замены катушки.
3. Разъемы и контакты: убедитесь в отсутствии окислов, коррозии, надежности фиксации всех штекерных соединений. Обработайте контакты очистителем электрооборудования при необходимости.

При выявлении дефектов свечи подлежат замене на рекомендованные производителем модели (например, NGK LMAR8D-J). Поврежденные провода или катушка ремонту не подлежат – устанавливайте только оригинальные запчасти. После замены компонентов очистите ошибки ЭБУ через диагностический разъем OBD-II для сброса возможных ложных сигналов Check Engine.

Диагностика и устранение распространенных проблем

Регулярная диагностика KTM 690 Duke помогает своевременно выявить скрытые неисправности, предотвращая серьезные поломки. Владельцу следует обращать внимание на изменения в работе двигателя, посторонние шумы, вибрации и предупреждающие индикаторы на приборной панели.

Для точной диагностики рекомендуется использовать специализированное оборудование (сканер ошибок, мультиметр), особенно при проблемах с электроникой. Ниже приведены типичные неполадки мотоцикла и методы их устранения.

Типичные неисправности и решения

• Трудный запуск двигателя

  Причины: разряженный аккумулятор, неисправность топливного насоса, загрязненные форсунки. Проверьте заряд АКБ, напряжение на топливном насосе (должно быть 12В при включении зажигания), замените топливный фильтр.

• Плавающие обороты на холостом ходу

  Вызвано подсосом воздуха через прокладки впускного коллектора или загрязнением дроссельной заслонки. Проверьте герметичность впускного тракта дымогенератором, очистите заслонку специальным спреем.

• Перегрев двигателя

  Основные причины: низкий уровень охлаждающей жидкости, неисправность термостата или вентилятора радиатора. Проверьте систему охлаждения на утечки, работоспособность вентилятора (срабатывает при 100-105°C), замените термостат при заклинивании.

• Стук в верхней части двигателя

  Характерно для износа рокеров клапанов. Требуется регулировка зазоров клапанов каждые 10 000 км или замена дефектных рокеров. При появлении стука немедленно прекратите эксплуатацию.

• Сбои электроники (ошибки ABS, мигание Check Engine)

  Проверьте соединения разъемов датчиков колес и проводку на предмет повреждений. Считайте коды ошибок через диагностический разъем OBD-II. Частая причина – окисление контактов после мойки.

Проблема	Экстренные меры	Профилактика
Перегрев в пробках	Остановитесь, дайте двигателю остыть, проверьте уровень антифриза	Регулярная очистка сот радиатора от грязи
Потеря мощности	Проверьте воздушный фильтр на засорение	Замена воздушного фильтра каждые 5 000 км

Обслуживание топливной системы: фильтры, форсунки

Топливная система KTM 690 Duke требует регулярного контроля и обслуживания для стабильной работы двигателя. Основное внимание уделяется состоянию фильтров и форсунок, напрямую влияющих на подачу топлива и эффективность сгорания.

Пренебрежение плановой заменой расходников или использованием некачественного топлива приводит к снижению мощности, повышенному расходу и рывкам при разгоне. Своевременное обслуживание предотвращает дорогостоящий ремонт инжектора и топливного насоса.

Ключевые процедуры обслуживания

Топливный фильтр:

• Расположен в топливном модуле бензобака, рекомендованная замена каждые 15 000 км
• Признаки засора: трудный запуск, потеря тяги на высоких оборотах, плавающие холостые
• Обязательна замена при попадании воды в бак или заправке некондиционным топливом

Чистка топливных форсунок:

• Проводится каждые 10 000 км ультразвуковым методом или спецраствором
• Симптомы загрязнения: неравномерная работа на холостом ходу, детонация, увеличение расхода топлива
• Требуется демонтаж рампы и проверка факела распыла на стенде

Профилактические меры:

1. Использовать топливо с октановым числом не ниже АИ-95
2. Добавлять очищающие присадки в бак каждые 5 000 км
3. Контролировать герметичность топливопроводов и соединений
4. Избегать длительных простоев мотоцикла с полупустым баком

Важно: При замене фильтра или чистке форсунок обязательна смена уплотнительных колец. Неисправности топливной системы на KTM 690 Duke часто фиксируются ошибками EFI (Check Engine), для расшифровки которых требуется подключение диагностического сканера.

Особенности ремонта мотора LC4 (запуск, шумы)

Диагностика проблем с запуском двигателя LC4 требует системного подхода. Первоочередно проверяется состояние аккумулятора (напряжение под нагрузкой), чистота и затяжка клемм, работоспособность стартера и реле стартера. Далее анализируется исправность системы зажигания: свечи зажигания (зазор, нагар), высоковольтные провода, катушка зажигания и датчик Холла. Неисправности в этих цепях часто проявляются в трудностях с запуском, особенно "на холодную".

Характерные шумы LC4 требуют внимательной идентификации источника. Металлический цокот или стук на "холодную", исчезающий после прогрева, часто указывает на увеличенные клапанные зазоры и необходимость их регулировки. Глухой стук в нижней части картера под нагрузкой может сигнализировать о износе шатунных или коренных подшипников коленвала. Постоянный свист или вой, меняющийся с оборотами, часто связан с износом подшипников балансирного вала или генератора.

Ключевые аспекты ремонта

При ремонте мотора LC4 критически важны следующие моменты:

• Регулировка клапанов: Требуется строгое соблюдение регламентных зазоров (обычно 0.10-0.15 мм для впуска и 0.15-0.20 мм для выпуска на холодном двигателе). Неправильный зазор приводит к жесткому стуку, потере мощности, прогару клапанов.
• Замена цепи ГРМ и успокоителей: Растянутая цепь вызывает перескок меток, нарушение фаз газораспределения (плохой запуск, падение мощности), характерный дребезжащий шум. Изношенные успокоители усиливают шум цепи.
• Дефектовка масляного насоса и системы смазки: Низкое давление масла (контроль по датчику или аварийной лампе) – тревожный признак. Проверяют редукционный клапан, шестерни насоса, чистоту маслоприемника.
• Диагностика и замена подшипников: Балансирного вала (доступ через левую крышку), генератора (правый бок), первичного вала КПП. Требует снятия двигателя или крупных узлов.
• Ремонт коленвала и КШМ: При появлении стуков в нижней части картера необходим разбор двигателя, замер биения коленвала, оценка состояния вкладышей, шатунов, поршневой группы.

Важные нюансы эксплуатации: Использование рекомендованного масла (вязкость 10W-50 или 15W-50, класс JASO MA) и своевременная его замена (каждые 3000-5000 км) – залог долговечности LC4. Регулярная очистка и смазка троса сцепления, воздушного фильтра предотвращают ряд проблем с запуском и откликом дросселя.

Выбор запчастей для KTM 690 Duke напрямую влияет на безопасность, ресурс двигателя и стабильность работы всех систем. Экономия на критических компонентах может привести к дорогостоящему ремонту или аварийной ситуации, особенно при эксплуатации в экстремальных режимах.

Оригинальные детали (OEM) гарантируют идеальную совместимость и соответствие заводским стандартам, но отличаются высокой ценой. Качественные аналоги часто предлагают лучшее соотношение цены и функциональности для некритических узлов, однако требуют тщательного подбора по каталогам и отзывам.

Рекомендации по выбору запчастей

Приоритет оригинальных запчастей обязателен для компонентов, отвечающих за безопасность и управляемость. Использование непроверенных аналогов в этих системах создает риски для водителя и может повредить смежные узлы мотоцикла.

Критические компоненты: только оригинал

• Тормозная система: колодки, диски, главные/рабочие цилиндры, шланги
• Детали двигателя: поршневая группа, шатуны, распредвалы, клапаны, топливные форсунки
• Электроника: блок управления (ECU), датчики (коленвала, детонации, положения дросселя)
• Трансмиссия: сцепление (диски, корзина), шестерни КПП

Для некритических узлов допустимы аналоги от проверенных брендов. Обращайте внимание на соответствие спецификациям и наличие сертификатов ECE или ISO. Примеры таких компонентов:

Категория	Допустимые аналоги	Рекомендуемые бренды
Фильтры (воздушный, масляный)	HifloFiltro, K&N, DNA	Совместимы по посадочным размерам и пропускной способности
Цепь и звезды	DID, Renthal, JT Sprockets	Проверьте совпадение шага (520) и количества зубьев
Подшипники	SKF, NTN	Сертифицированные производители с маркировкой ABEC-3/5

Порядок действий при подборе:

1. Определите OEM-номер детали через каталог (например, на ktm-parts.com)
2. Сравните аналоги по кросс-референсам на сайтах производителей
3. Проверьте отзывы на мотофорумах (advrider.com, ktmforum.ru)
4. Убедитесь в наличии гарантии и сертификатов у продавца

Избегайте "универсальных" запчастей без маркировки бренда. При установке аналогов контролируйте первые 500-1000 км пробега: проверяйте течи, уровень жидкостей, посторонние шумы. Для сложных узлов (ГРМ, инжектор) сохраняйте чеки для гарантийных случаев.

Итог: сфера применения и целевая аудитория модели

KTM 690 Duke идеально адаптирован для интенсивной городской эксплуатации. Его компактные габариты, легкая управляемость и резкий разгон делают его королем плотного трафика, позволяя легко лавировать между машинами и быстро стартовать со светофоров. Отличная маневренность и достаточный клиренс также допускают уверенное движение по неровным городским дорогам и кратковременные выезды на твердые грунтовки, хотя для серьезного бездорожья он не предназначен. На загородных трассах он раскрывает свой потенциал на извилистых участках благодаря точной работе подвески и легкому весу, хотя на длинных прямых комфорт может снижаться из-за отсутствия обтекателей и характера одноцилиндрового мотора.

Целевая аудитория модели – это, прежде всего, опытные и динамичные райдеры, ценящие острые ощущения и непосредственный отклик техники. Мотоцикл привлекает тех, кто ищет максимально легкий, мощный и азартный инструмент для ежедневных поездок по городу и активного отдыха на извилистых дорогах выходного дня. Он особенно востребован среди:

• Городских "стритфайтеров": Райдеров, для которых мотоцикл – основной транспорт в мегаполисе, ценящих маневренность и скорость реакции.
• Любителей "острых" ощущений: Тех, кто получает удовольствие от резкой динамики и высокого крутящего момента одноцилиндра.
• Поклонников бренда KTM и спортивного стиля: Ценителей агрессивного дизайна "Ready to Race" и фирменной оранжевой расцветки.
• Опытных мотоциклистов, ищущих легкий и живой инструмент: Часто как второй мотоцикл в гараже для активной езды, после более тяжелых или туристических моделей.

Важно отметить, что 690 Duke не рекомендуется новичкам из-за высокой мощности, резкого характера двигателя и требовательности к навыкам управления. Он создан для тех, кто хочет полного контроля и готов платить за это повышенным вниманием при езде.

Список источников

Для подготовки материала о мотоцикле KTM 690 Duke использовались официальные технические документы от производителя, специализированные мотоиздания и профильные ресурсы. Акцент делался на проверенные данные, касающиеся конструкции, эксплуатационных требований и сервисных процедур.

Источники включают руководства по обслуживанию, результаты тест-драйвов, отзывы владельцев и экспертные оценки. Вся информация сверялась с актуальными техническими регламентами KTM для обеспечения точности характеристик и рекомендаций.

• Официальное руководство по эксплуатации и техническому обслуживанию KTM 690 Duke
• Каталог запчастей и сервисные бюллетени KTM для модели 690 Duke
• Технический паспорт и спецификации двигателя LC4 от производителя KTM
• Профессиональные обзоры в мотоциклетных изданиях (Motorrad, Cycle World, Moto Magazine)
• Сравнительные тесты динамических характеристик в независимых медиа
• Инструкции по сезонному обслуживанию и зимней консервации от авторизованных дилеров KTM
• Форумы владельцев KTM 690 Duke: обсуждения типовых неисправностей и ремонта
• Видеоматериалы по разборке узлов и регулировкам от сертифицированных мотомехаников
• Анализ регламентов ТО и ресурса расходников в мануалах от KTM PowerParts

Видео: Моя Утренняя Зарядка в 6 утра


• Светодиодный фароискатель - характеристики, подбор, применение

• Автопарк Тимати роскошные модели и новая Lamborghini Aventador Mansory

• Замена задних тормозных колодок Шевроле Круз своими руками
