Лада Калина - меняем радиатор печки без СТО

Статья обновлена: 18.08.2025

Тусклый прогрев салона Лады Калины зимой или сладковатый запах антифриза при включении печки – верные признаки выхода из строя радиатора отопителя.

Обращение в сервис означает серьезные затраты: дорогостоящие запчасти плюс трудоемкие работы по демонтажу торпедо.

Однако полная замена радиатора печки вполне осуществима своими силами при наличии базовых навыков и правильного подхода.

Данная инструкция позволит сэкономить на услугах автосервиса и избежать лишних трат на ненужные детали, подробно разобрав ключевые этапы процесса.

Снятие клеммы с аккумулятора для безопасности работ

Откройте капот и зафиксируйте его надежно штатной подпоркой. Убедитесь, что ключ зажигания извлечен из замка, а все электроприборы автомобиля (фары, магнитола, обогрев стекол) выключены. Приготовьте ключ на 10 мм для работы с клеммами.

Осмотрите аккумуляторную батарею на предмет повреждений корпуса или следов окисления на клеммах. При наличии белого налета заранее подготовьте раствор пищевой соды (1 ст.л. на 200 мл воды) и щетку для очистки контактов после отсоединения.

Порядок отключения АКБ

Снимите защитную крышку с минусовой клеммы (черный провод).
Ослабьте гайку крепления ключом на 10 мм, вращая против часовой стрелки.
Аккуратно отсоедините клемму от токовывода, покачивая из стороны в сторону без применения грубой силы.
Отведите провод в сторону от аккумулятора и зафиксируйте его, чтобы исключить случайный контакт с клеммой.

Важно: Первой всегда снимается именно минусовая клемма! Это исключает короткое замыкание при случайном касании металлических частей кузова инструментом во время работ. Плюсовой провод (красный) не отсоединяйте – достаточно изолировать минусовую клемму.

Ошибка	Последствие	Правильное действие
Снятие плюсовой клеммы первой	Риск короткого замыкания через корпус	Начинать всегда с минуса
Нефиксация провода	Случайное касание клеммы	Закрепить провод в стороне
Работа без перчаток	Ожоги кислотой при наличии трещин АКБ	Использовать резиновые перчатки

Перед началом работ с печкой дополнительно убедитесь, что отсоединенный кабель не соприкасается с клеммой или металлическими элементами подкапотного пространства. Помните: даже слабый контакт может активировать электрические цепи и привести к травме.

Удаление пластиковой накладки порога водительской стороны

Для обеспечения доступа к креплениям центральной консоли и нижней части облицовки тоннеля пола потребуется демонтировать пластиковую накладку порога на водительской стороне. Эта накладка фиксируется как пластиковыми клипсами, так и саморезом, спрятанным под заглушкой в районе передней стойки.

Начните с аккуратного поддевания и снятия небольшой прямоугольной пластиковой заглушки, расположенной на накладке порога у основания стойки А (передней стойки). Под ней вы обнаружите головку самореза, который необходимо выкрутить крестовой отверткой.

После удаления самореза:

Возьмитесь за верхний край накладки порога в районе двери (там, где она заходит под уплотнитель двери).
Плавно потяните накладку вверх и на себя, чтобы освободить ее из пазов кузова и отстегнуть клипсы. Клипсы расположены по всей длине накладки.
Прилагайте усилие равномерно, без рывков, двигаясь вдоль порога от передней стойки к задней. Используйте пластиковую монтажку для поддевания упрямых клипс.

Обратите внимание на зону возле педального узла: накладка может иметь выступ или дополнительный крепежный элемент, который нужно аккуратно обойти. После освобождения всех клипс снимите накладку порога полностью и отложите ее в сторону, освобождая необходимый доступ к тоннелю.

Демонтаж нижней части торпедо (центральной консоли)

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Приготовьте крестовую и плоскую отвёртки, а также трещотку с удлинителем и головкой на 10 мм.

Снимите заглушки креплений пластиковой накладки тоннеля между передними сиденьями, подденьте её отвёрткой и аккуратно потяните вверх. Открутите болты крепления центральной консоли, которые откроются после снятия накладки.

Последовательность разборки элементов

Выкрутите саморезы крепления нижнего кожуха рулевой колонки (2-3 шт. снизу и по бокам).
Снимите боковые декоративные накладки центральной консоли, поддевая их монтажной лопаткой.
Отсоедините разъёмы кнопок обогрева сидений (при наличии), габаритов и противотуманных фар.

Важно! При откручивании винтов крепления консоли к тоннелю (4 шт.) запомните их расположение – они разной длины. Ослабьте хомут воздуховода печки под консолью плоской отвёрткой и отсоедините трубку.

Элемент	Крепёж
Нижний кожух рулевой колонки	Саморезы (3-4 шт.)
Боковые накладки консоли	Пластиковые фиксаторы
Корпус консоли	Болты (4 шт.) + клипсы

Потяните консоль на себя, одновременно приподнимая её заднюю часть для освобождения из пазов. Отведите узел в сторону водительского сиденья, избегая перегиба проводов. Не отсоединяйте разъёмы магнитолы и блоков управления – их можно оставить висящими для экономии времени.

Снятие дефлекторов обдува лобового стекла

Начните с боковых дефлекторов, расположенных у стоек лобового стекла. Аккуратно подденьте их снизу пластиковым монтажным инструментом или плоской отверткой с защитой на конце. Двигайтесь от центра к краям, освобождая последовательно все фиксаторы. Извлекайте элемент плавно без перекоса.

Перейдите к центральному дефлектору над магнитолой. Найдите три точки крепления: две передние защелки (ближе к стеклу) и одну заднюю (ближе к водителю). Сначала приподнимите заднюю часть элемента вверх, освобождая задний фиксатор, затем потяните на себя, отщелкивая передние крепления. Не тяните резко – пластик хрупкий.

Ключевые моменты при демонтаже

Важные нюансы:

Используйте только пластиковый инструмент – металл повредит панели
Прикладывайте усилие строго перпендикулярно плоскости защелки
Если дефлектор "закусило", проверьте не пропущен ли фиксатор

После снятия всех элементов уберите их в безопасное место. Теперь открыт доступ к креплениям корпуса печки и патрубкам радиатора. Убедитесь, что охлаждающая жидкость полностью слита из системы перед дальнейшими действиями.

Откручивание фиксаторов приборной панели

После демонтажа бардачка и декоративных накладок рулевой колонки переходим к креплениям торпедо. Фиксаторы панели расположены по периметру: два верхних винта скрыты под заглушками возле дефлекторов, четыре нижних – под пластиковыми накладками вдоль тоннеля и педального узла.

Используйте крестовую отвертку с магнитным наконечником или трещотку с удлинителем. Лепестковые клипсы по бокам панели не требуют выкручивания – их аккуратно поддевают монтажной лопаткой после снятия основных винтов.

Порядок действий

Снимите резиновые заглушки верхних крепежей отверткой
Выверните два длинных самореза (15-20 мм) над комбинацией приборов
Демонтируйте пластиковые крышки вдоль центральной консоли
Открутите четыре винта в нижней зоне (возле ног водителя и пассажира)
Ослабьте боковые фиксаторы, нажав на язычки через технологические прорези

Важные нюансы: Нижний крепеж возле педального узла часто затруднен для доступа – используйте шарнирную отвертку. При выкручивании верхних винтов придерживайте панель, чтобы избежать срыва резьбы. Все демонтированные метизы сложите в отдельный контейнер.

Тип крепления	Количество	Инструмент
Винты под заглушками	2 шт	PH2 отвертка
Нижние саморезы	4 шт	Трещотка с удлинителем
Боковые клипсы	6 шт	Монтажная лопатка

Перед окончательным снятием торпедо проверьте отсутствие скрытых проводов – отсоедините разъемы подсветки пепельницы и кнопки обогрева сидений при их наличии. Панель сдвигайте строго на себя без перекосов.

Аккуратное извлечение комбинации приборов

После снятия декоративной накладки рулевой колонки и защиты замка зажигания, переходим к отключению разъемов с тыльной стороны комбинации приборов. Предварительно снимите минусовую клемму с аккумулятора, чтобы исключить риск короткого замыкания или ошибок ЭБУ. Обратите внимание на фиксаторы разъемов – чаще всего требуется отжать пластиковый язычок перед отсоединением.

Ослабьте два верхних винта крепления "приборки" крестовой отверткой. Нижние крепления обычно представляют собой пластиковые защелки: аккуратно подденьте их плоской отверткой или монтажной лопаткой, нажимая внутрь корпуса. Не прилагайте чрезмерных усилий – хрупкий пластик легко ломается. Придерживайте комбинацию свободной рукой во время отщелкивания.

Порядок демонтажа

Отключите все разъемы: тахометра, спидометра, индикаторов топлива и температуры. Зафиксируйте их положение изолентой или фото, чтобы избежать путаницы при сборке.
Извлеките винты крепления: верхние выкручиваются полностью, нижние защелки требуют одновременного нажатия вверх и на себя.
Потяните комбинацию на себя под углом 30°, контролируя положение проводов за ней. Избегайте перегибов жгутов.

Элемент	Тип крепления	Инструмент
Верхняя часть	Винты (2 шт)	Крестовая отвертка
Нижняя часть	Защелки (2-3 шт)	Монтажная лопатка

Важно: Не допускайте провисания комбинации на проводах! Сразу после извлечения положите её на мягкую чистую поверхность лицевой частью вверх. Проверьте целостность фиксаторов и разъемов – поврежденные элементы усложнят обратную установку.

Отключение разъёмов проводки и тросика педали газа

Найдите разъемы жгута проводов, идущие к блоку управления печкой и моторчику заслонки рециркуляции. Они обычно расположены в районе центральной консоли, чуть ниже радиатора печки. Аккуратно нажмите на фиксаторы каждого разъема и отсоедините их от соответствующих узлов. Не тяните за провода, только за корпус разъема.

Переместите внимание к педали акселератора. Найдите место крепления металлического тросика газа к рычагу дроссельной заслонки в моторном отсеке. Ослабьте контргайку на регулировочной тяге тросика, используя ключи на 10 мм. Снимите наконечник тросика с шарового наконечника дроссельного узла, аккуратно поддев его отверткой или пальцами.

Действия после отключения

Освободившиеся жгуты проводов и тросик аккуратно отведите в сторону, чтобы они не мешали последующему демонтажу корпуса печки. Закрепите их проволокой или стяжкой, исключив провисание и натяжение. Убедитесь, что тросик газа не перегибается – резкие изломы могут повредить его оплетку.

Проверьте, все ли электрические разъемы отключены (основной блок печки, датчики температуры, мотор рециркуляции).
Убедитесь, что тросик газа полностью отсоединен как со стороны дросселя, так и в салоне (от педали).
Пометьте разъемы при необходимости, если они однотипные, чтобы избежать путаницы при сборке.

Демонтаж верхней секции торпедо

Перед снятием верхней секции торпедо убедитесь, что демонтированы рулевое колесо, комбинация приборов, центральная консоль, магнитола и блок управления печкой. Открутите все винты крепления верхней панели к кузову автомобиля – они расположены по периметру секции, под заглушками, а также в зоне лобового стекла. Особое внимание уделите креплениям возле дефлекторов вентиляции.

Осторожно подденьте секцию пластиковой монтажной лопаткой, начиная с мест крепления кронштейнов. Постепенно освобождайте фиксаторы по всей длине панели, избегая резких движений. Приподнимите передний край секции и проверьте наличие скрытых разъемов: отсоедините провода кнопки аварийной сигнализации, датчика освещенности (если установлен) и других элементов. Зафиксируйте расположение разъемов для последующей сборки.

Ключевые этапы снятия

Открутите саморезы крепления кожуха рулевой колонки снизу
Снимите пластиковый экран под рулем (при наличии)
Освободите клипсы крепления панели к металлическому каркасу:
- По боковым краям возле дверей
- В центральной части над блоком управления печкой
- Под заглушками у лобового стекла

Отсоедините разъемы:

Элемент	Тип крепления
Кнопка аварийки	Фиксатор-защелка
Датчик освещенности	Поворотный замок
Антенный усилитель	Колодка с язычком

Подайте секцию на себя и вверх для вывода из пазов

Важно: не прилагайте чрезмерных усилий при снятии – пластиковые фиксаторы хрупкие. При заедании проверьте не пропущенные винты или скрытые защелки. Для удобства снимите клемму АКБ перед работами с электропроводкой.

Отсоединение подводящего и отводящего шлангов печки

Обеспечьте доступ к шлангам, сняв декоративную накладку тоннеля пола со стороны пассажира. Она крепится пластиковыми клипсами, которые аккуратно поддеваются отверткой. Под накладкой визуально идентифицируйте подводящий (верхний) и отводящий (нижний) шланги, подключенные к патрубкам радиатора печки.

Перед отсоединением подставьте небольшую емкость под соединения – даже после слива ОЖ в шлангах останется жидкость. Хомуты на Калине обычно червячные (винтовые) или пружинные (проволочные). Осмотрите тип крепления перед началом работ.

Порядок демонтажа шлангов

Ослабьте хомуты:
- Для червячных: крестовой отверткой ослабьте винт хомута, сдвинув его по шлангу от патрубка.
- Для пружинных: сожмите "ушки" хомута пассатижами и сместите его вдоль шланга.
Снимите шланги: Прокручивайте шланг вокруг патрубка с одновременным тянущим усилием "на себя". Не дергайте резко – алюминиевые патрубки радиатора хрупкие. При закисании аккуратно подрежьте место соединения ножом (только если шланг планируется заменить!).
Заглушите открытые концы: Немедленно заткните патрубки радиатора и снятые шланги чистыми пробками (подойдут болты подходящего диаметра) или пластиковыми заглушками. Это предотвратит утечку остатков ОЖ и попадание грязи.

Отведите освобожденные шланги в сторону, зафиксировав их проволокой, чтобы не мешали демонтажу радиатора. Визуально оцените состояние резины – глубокие трещины, расслоения или потеря эластичности требуют замены шлангов. Проверьте плотность хомутов – при деформации установите новые.

Предварительный слив охлаждающей жидкости

Слейте охлаждающую жидкость через специальную пробку в нижней части основного радиатора двигателя. Подставьте широкую ёмкость объёмом не менее 7 литров – система охлаждения Калины вмещает около 7,8 л. Ослабьте пробку плавно, избегая резких движений, чтобы не повредить пластиковую резьбу радиатора. Сначала жидкость польётся тонкой струйкой, после полного откручивания – интенсивным потоком.

Дождитесь полного опустошения системы, но не сливайте "до последней капли" – небольшой остаток в блоке неизбежен. Для ускорения процесса приоткройте крышку расширительного бачка. Убедитесь, что патрубки печки остаются подключёнными – слив через них не требуется, так как радиатор отопителя расположен выше точки слива на основном радиаторе.

Ключевые этапы слива

Охладите двигатель до 40-50°C
Отожмите пластиковые фиксаторы и снимите защиту двигателя
Ослабьте пробку расширительного бачка
Подставьте ёмкость под сливное отверстие радиатора
Медленно выкрутите пластиковую пробку (ключ на 13)
Слейте ≈90% жидкости (5-7 минут)

Важно: Не сливайте антифриз на землю или в канализацию – собирайте в герметичную тару для последующей утилизации. При работе с горячей охлаждающей жидкостью используйте перчатки – этиленгликоль токсичен и может вызвать ожоги.

Выкручивание крепёжных гаек кожуха радиатора

После снятия центральной консоли и получения доступа к печному блоку, переходим к демонтажу кожуха радиатора. Основная сложность здесь – расположение крепежных гаек в труднодоступных местах под торпедо. Потребуется набор коротких и удлиненных головок на 10 мм с карданным адаптером или трещоткой.

Кожух радиатора фиксируется четырьмя гайками: две расположены снизу (наиболее доступны), а две верхние скрыты за воздуховодами и жгутами проводки. Предварительно снимите разъемы датчиков и отодвиньте мешающие провода в сторону, избегая натяжения. Работайте при хорошем освещении – используйте налобный фонарь.

Порядок демонтажа гаек

Начните с нижних гаек: Используйте короткую головку на 10 мм с трещоткой. Выкручивайте против часовой стрелки. Если гайки прикипели, обработайте резьбу WD-40 за 10 минут до откручивания.
Верхние левая и правая гайки: Примените удлинитель с карданом. Левую гайку выкручивайте через пространство под рулевой колонкой, правую – со стороны пассажира. Не допускайте падения гаек в глубь торпедо – подложите магнит или ткань.
Контроль кожуха: Придерживайте кожух свободной рукой – после снятия последней гайки он может провиснуть. Избегайте резких движений, чтобы не повредить патрубки.

После удаления всех гаек аккуратно потяните кожух на себя, отсоединяя его от резиновых уплотнителей кузова. Если кожух "засел", слегка пошатайте его из стороны в сторону. Не используйте отвертку как рычаг – пластик хрупкий.

Критический момент: Запомните позицию металлических термоизоляционных пластин между гайками и кожухом. Их потеря или неправильная установка при сборке приведет к перегреву пластика.

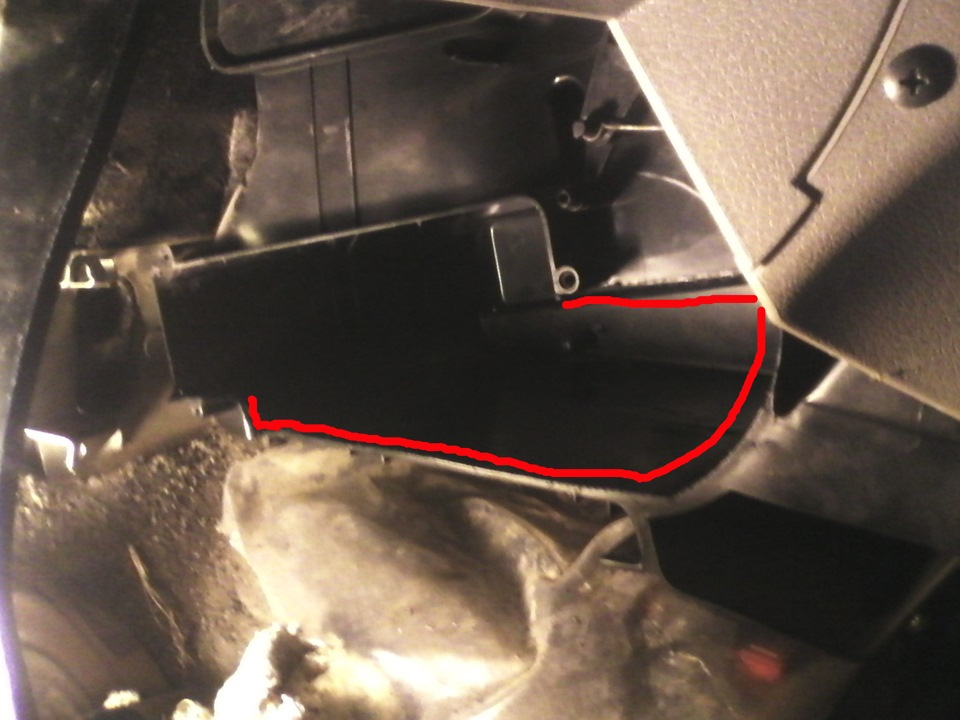

Извлечение старого радиатора печки из корпуса

После отсоединения патрубков и снятия крепежных элементов (гаек или саморезов) на корпусе печки, аккуратно извлеките радиатор из посадочного места. Действуйте без резких движений – патрубки или соты легко деформировать при зацепе за корпус. Возможно потребуется легкое раскачивание из стороны в сторону, если деталь "прикипела" от времени.

Внимательно осмотрите посадочную зону: старые уплотнительные резинки часто остаются в пазах корпуса. Удалите их отверткой или пинцетом, очистите грязь и окалину. Проверьте целостность пластиковых креплений на корпусе – сломанные "уши" или трещины потребуют ремонта перед установкой нового радиатора.

Ключевые этапы извлечения

Отсоедините разъем датчика температуры (если установлен) на левом патрубке радиатора, нажав на фиксатор.
Снимите металлические хомуты крепления радиатора к корпусу (обычно 2-3 шт.), открутив гайки ключом на 10.
Потяните радиатор на себя, удерживая за боковые ребра жесткости. Не давите на трубки!
Извлеките старые уплотнители из пазов корпуса, используя узкую отвертку.

Типовая проблема	Решение
Радиатор "застрял" из-за коррозии	Обработать стыки WD-40, выждать 10 минут
Оборван пластиковый крепеж	Восстановить эпоксидным клеем или установить самодельную скобу
Повреждены патрубки при демонтаже	Зачистить заусенцы надфилем, проверить герметичность после установки

Важно: Сразу подготовьте тряпку – при извлечении возможно подтекание остатков антифриза. Утилизируйте старый радиатор экологично – сдайте в металлолом или пункт приема автозапчастей.

Очистка посадочного места от грязи и наслоений

Тщательно удалите старую термопрокладку и монтажную пену с поверхности корпуса печки, используя пластиковый скребок или деревянную лопатку. Не применяйте металлические инструменты – они повредят пластик. Обработайте труднодоступные углы отверткой с намотанной ветошью.

Обезжирьте контактную зону уайт-спиритом или бензином "Калоша". Нанесите средство на чистую тряпку без ворса и протрите поверхность до полного устранения масляных пятен и мелких частиц. Дождитесь испарения состава перед дальнейшими действиями.

Критичные участки для контроля

Периметр крепежных отверстий – места фиксации радиатора
Зона уплотнительного контура – бортик глубиной 2-3 мм
Дренажные каналы – нижние отверстия для отвода конденсата

Проверьте плоскость прилегания линейкой: зазоры под лезвие более 0,5 мм требуют выравнивания герметиком. Используйте термостойкий состав только на силиконовой основе – кислотные смеси разъедают алюминий.

Тип загрязнения	Инструмент для удаления	Риски при игнорировании
Окалина от антифриза	Жесткая щетка + мыльный раствор	Неравномерный теплообмен
Остатки пены/герметика	Дрель с мягкой нейлоновой насадкой	Перекос радиатора
Пыль/песок	Пылесос + сжатый воздух	Забивание сот нового радиатора

Установка нового радиатора с проверкой уплотнителей

Перед установкой тщательно очистите посадочное место от грязи и остатков старого герметика. Внимательно осмотрите новые уплотнительные кольца на патрубках радиатора – они должны быть без трещин, перекосов и соответствовать диаметру труб. Смажьте уплотнители тонким слоем тосола для улучшения герметичности и предотвращения повреждений при посадке.

Аккуратно вставьте радиатор в корпус печки, совмещая крепежные выступы с пазами на кожухе. Контролируйте параллельность расположения, чтобы избежать перекоса. Легким нажатием по контуру корпуса добейтесь полной посадки радиатора до характерного щелчка фиксаторов. Не прилагайте чрезмерных усилий – пластиковые крепления хрупкие.

Фиксация и проверка герметичности

Защелкните все боковые фиксаторы корпуса печки, двигаясь по периметру
Верните на место воздуховоды и дефлекторные заслонки, совмещая метки
Подсоедините патрубки, затягивая хомуты крестовой отверткой:
- Верхний патрубок – 5.5 Н·м
- Нижний патрубок – 4.8 Н·м

Перед запуском двигателя обязательно заполните систему охлаждения тосолом через расширительный бачок, удаляя воздух методом прокачки. Запустите мотор, прогрейте до рабочей температуры и проверьте:

Область контроля	Признак неисправности
Стыки патрубков	Появление капель тосола
Нижняя часть корпуса печки	Запотевание пластика
Салонный коврик	Пятна охлаждающей жидкости

При отсутствии протечек установите бардачок и облицовку тоннеля. Проверьте работу печки на всех режимах – воздух должен прогреваться равномерно без посторонних запахов. Первые 2-3 дня регулярно контролируйте уровень тосола в бачке.

Надёжная фиксация шлангов системы охлаждения

После установки нового радиатора печки и подключения шлангов критически важна их герметичная фиксация. Используйте только качественные металлические червячные или пружинные хомуты – пластиковые комплектные часто не обеспечивают нужного усилия обжима. Убедитесь, что хомуты соответствуют диаметру шлангов и не имеют дефектов резьбы или коррозии.

Перед фиксацией тщательно очистите штуцеры радиатора и патрубков от старой грязи, остатков герметика или окислов. Наденьте шланги до упора на штуцеры, контролируя отсутствие перекручивания. Смачивание штуцера небольшим количеством антифриза облегчит посадку, но не используйте масло или мыло – они разрушают резину.

Правильная установка хомутов

Позиционирование: Располагайте хомут строго на расстоянии 3-5 мм от края шланга. Слишком близко к краю – риск сползания под давлением.
Затяжка: Затягивайте червячный хомут крестовой отвёрткой равномерно до плотного прилегания без перекосов. Перетяжка деформирует штуцер или режет шланг!
Проверка: После запуска двигателя и выхода на рабочую температуру (прогрев до срабатывания вентилятора) повторно подтяните хомуты на остывшем моторе. Термоциклирование ослабляет первоначальное усилие.

Особое внимание уделите нижнему патрубку радиатора печки – он наиболее подвержен нагрузкам от вибраций. Для критичных соединений используйте двойные хомуты с шагом 10-15 мм. После первой поездки визуально проверьте все точки подключения на отсутствие подтёков антифриза – даже микроскопические капли требуют немедленного устранения.

Обратная сборка корпуса отопителя

Убедитесь, что радиатор плотно и ровно установлен в нижнюю половину корпуса печки. Все резиновые уплотнители должны быть чистыми, неповрежденными и правильно расположены в посадочных канавках. Особое внимание уделите герметизации патрубков радиатора – перекос приведет к протечке антифриза.

Аккуратно накройте радиатор верхней половиной корпуса, совмещая крепежные ушки и технологические выступы. Не допускайте смещения уплотнителей и закусывания шлангов. Проверьте, чтобы корпус лег без зазоров по всему периметру соединения.

Ключевые этапы фиксации корпуса

Вставьте все крепежные болты в отверстия корпуса вручную, без применения инструмента, чтобы избежать перекоса.
Затягивайте болты крестообразной последовательностью (например: левый верхний → правый нижний → правый верхний → левый нижний).
Применяйте динамометрический ключ с моментом 2-3 Н·м. Перетяжка деформирует пластик и нарушит герметичность.
Проверьте отсутствие зазоров между половинками корпуса по всему периметру, особенно возле патрубков.

Перед установкой узла в автомобиль дважды проверьте:

Надежность фиксации радиатора внутри корпуса (отсутствие люфта)
Правильность укладки электропроводки вентилятора
Целостность монтажных ушек корпуса

Важно: Не используйте герметики вместо штатных уплотнителей! Это временная мера, приводящая к засорению системы охлаждения и повторному разбору.

Монтаж торпедо и подключение всей электроники

Перед установкой торпедо тщательно проверьте правильность укладки всех жгутов проводки, патрубков системы отопления и кондиционера (если есть), а также убедитесь, что новый радиатор печки надежно зафиксирован в корпусе и патрубки не перегнуты. Аккуратно приподнимите торпедо, точно совместив его монтажные шпильки и технологические отверстия с ответными проушинами на кузове, после чего осторожно надвиньте его на место, контролируя положение и не допуская защемления проводов или шлангов.

Начните закручивать гайки крепления торпедо к кузову вручную, наживляя их на все шпильки равномерно, чтобы избежать перекоса. Только после этого окончательно затяните их с требуемым моментом, используя ключи (обычно 10-13 мм), соблюдая последовательность и схему затяжки, указанную в руководстве. Убедитесь, что торпедо плотно и без зазоров прилегает по всему периметру к кузову и центральной консоли.

Подключение электроразъемов и компонентов

Приступайте к подключению электроники, строго соблюдая маркировку разъемов и их цветовую схему. Подсоедините последовательно:

Основные жгуты к блоку управления печкой (климат-контролю) и блоку предохранителей.
Разъемы к приборной панели (комбинации приборов), контролируя положение фиксаторов.
Электропроводку к магнитоле, блоку управления подушками безопасности (SRS), выключателям освещения, замку зажигания и прикуривателю.
Разъемы к блоку управления стеклоочистителями и подрулевым переключателям.

Крайне важно: перед подключением АКБ дважды проверьте правильность и надежность подсоединения всех разъемов, особенно относящихся к системе пассивной безопасности (SRS) – желтого цвета. Убедитесь, что провода нигде не натянуты, не перетерты и не контактируют с подвижными или острыми элементами. Только после полной визуальной проверки подсоедините минусовую клемму аккумулятора.

Проведите обязательную функциональную проверку всех систем:

Включите зажигание, проверьте индикацию на приборной панели, отсутствие ошибок.
Протестируйте работу печки на всех скоростях вентилятора, всех режимах обдува (лицо/ноги/стекло), температуру подаваемого воздуха.
Проверьте работу кондиционера (при наличии), стеклоочистителей, стеклоподъемников, освещения салона, магнитолы, указателей поворотов, аварийной сигнализации.
Убедитесь в корректной работе подушек безопасности (система должна пройти самодиагностику без загорания лампы SRS).

При обнаружении неработающих узлов или ошибок – немедленно отключите АКБ и проверьте соответствующие разъемы, предохранители и целостность проводки. Только после успешной проверки всех функций установите на место декоративные накладки и облицовки рулевой колонки, завершив сборку.

Возврат на место приборной панели и дефлекторов

Аккуратно поднимите приборную панель и заведите ее на направляющие, расположенные в верхней части торпедо. Начинайте установку с верхней части, аккуратно заводя язычки панели за металлические скобы или пластиковые выступы на торпедо. Убедитесь, что все жгуты проводов и тросики управления (например, тросик открывания капота) свободно проходят через предназначенные для них отверстия и нигде не пережимаются.

Мягко, но уверенно надавите на панель по всей ее длине, особенно в местах расположения крепежных клипс, до характерного щелчка каждой из них. Проверьте равномерность прилегания панели по всему периметру к торпедо – не должно быть зазоров или перекосов. Подключите все разъемы, которые были отсоединены (блок управления печкой, подсветка, кнопки, диагностический разъем OBD-II). Особое внимание уделите разъему подушки безопасности пассажира – он должен быть подключен плотно и зафиксирован.

Установка дефлекторов и финальные проверки

Верните на место центральные и боковые дефлекторы обдува. Каждый дефлектор имеет свои крепления (обычно пластиковые защелки или язычки). Аккуратно совместите их с посадочными местами на приборной панели и надавите до щелчка. Убедитесь, что дефлекторы сидят плотно, не болтаются и не выпадают при легком нажатии.

Перед окончательной сборкой рулевой колонки и установкой накладок крайне важно провести предварительную проверку:

Подключите аккумулятор.
Включите зажигание.
Проверьте работу всех функций печки: включение вентилятора на всех скоростях, переключение режимов обдува (лицо/ноги/лобовое стекло), работу заслонки рециркуляции, температуру подаваемого воздуха (холодный/горячий).
Убедитесь в отсутствии течи антифриза в районе соединений нового радиатора и подводящих/отводящих патрубков.

Распространенные ошибки на этом этапе:

Недостаточное усилие при установке панели – клипсы не защелкнулись, панель болтается или дребезжит.
Пережатие или неправильная укладка проводов – приводит к их повреждению, неработоспособности систем или короткому замыканию.
Забытый разъем (особенно подушки безопасности) – критичная ошибка безопасности.
Неправильная установка или незащелкивание дефлекторов – они выпадают или свистят на ходу.
Игнорирование проверки до полной сборки – обнаружение проблем (течь, нерабочая печка) потребует повторного снятия панели.

Только после успешной проверки установите на место нижнюю накладку рулевой колонки, закрепите ее винтами. Установите руль, подключив разъем подушки безопасности водителя и затянув гайку крепления руля с рекомендуемым моментом. Соберите облицовку рулевой колонки, закрепив ее винтами или клипсами.

Действие	Ключевая точка контроля	Последствия ошибки
Установка панели	Щелчки всех клипс, равномерный зазор	Скрипы, дребезг, нерабочие кнопки
Подключение разъемов	Плотность соединения, фиксатор SRS	Ошибки приборов, нерабочие системы, отказ SRS
Установка дефлекторов	Надежность фиксации (щелчок)	Выпадение, свист воздуха
Проверка до сборки	Работа печки, отсутствие течи	Необходимость повторного демонтажа

После полной сборки проведите повторный тест работы печки и всех систем автомобиля в движении на разных режимах. Убедитесь в комфортной температуре в салоне и отсутствии посторонних шумов из области приборной панели.

Заправка системы свежей охлаждающей жидкостью

После установки нового радиатора печки и сборки системы, заполните расширительный бачок охлаждающей жидкостью до отметки «MAX». Ослабьте хомут патрубка дроссельного узла (верхний шланг, идущий к радиатору) для выхода воздуха.

Запустите двигатель на 5–7 минут, поддерживая обороты 2000–2500 об/мин. Доливайте жидкость в бачок по мере её убывания, пока из места ослабленного хомута не пойдёт плотная струя без пузырей. Затяните хомут, заглушите мотор и дайте остыть до 40–50°C.

Контроль и завершение работ

Доведите уровень жидкости до середины между метками «MIN»/«MAX». Проверьте герметичность всех соединений под давлением:

Запустите двигатель повторно, прогрейте до рабочей температуры
Включите печку на максимальный режим
Осмотрите патрубки, места хомутов и новый радиатор

Через 2–3 дня прогрева двигателя обязательно перепроверьте уровень и долейте жидкость при необходимости – воздушные пробки могут выходить постепенно. Используйте только рекомендованный производителем тип антифриза, смешивание разных классов недопустимо.

Тестовый запуск двигателя и проверка на утечки

Перед запуском двигателя дважды проверьте уровень антифриза в расширительном бачке – он должен соответствовать норме. Убедитесь, что все патрубки радиатора печки надежно зафиксированы хомутами, а сливная пробка на блоке цилиндров закрыта. Откройте кран печной системы в салоне, повернув регулятор температуры в максимально горячее положение.

Запустите двигатель и дайте ему поработать на холостых оборотах 5-7 минут до прогрева. Внимательно осмотрите места соединений патрубков под капотом на предмет подтекания охлаждающей жидкости. Одновременно проверьте салон: снимите декоративные панели под торпедой и убедитесь, что нет следов антифриза на ковре или корпусе печного блока.

Контрольные точки после запуска

Обязательные этапы проверки:

Прогрев двигателя до рабочей температуры (80-90°C)
Контроль герметичности всех соединений под капотом
Проверка отсутствия влаги в районе печного блока
Тест подачи горячего воздуха на всех режимах вентилятора

При выявлении утечек немедленно заглушите мотор и подтяните хомуты проблемных соединений. Если воздух из дефлекторов остается холодным, возможно завоздушивание системы – выполните прокачку:

Снимите крышку расширительного бачка при остывшем двигателе
Запустите мотор и прогрейте до 70°C
Нажимайте на патрубки печки для вытеснения пузырей
Долейте антифриз до метки MAX при работающем моторе

Проблема	Решение
Появление пузырей в расширительном бачке	Продолжить прокачку до их исчезновения
Холодный воздух только на высоких оборотах	Проверить уровень ОЖ, долить антифриз
Запах антифриза в салоне	Перетянуть хомуты трубок печки

После устранения недостатков повторите проверку. Убедившись в герметичности системы и стабильной работе печки, установите на место снятые элементы салона – боковые панели, центральную консоль и защиту рулевой колонки. Проведите контрольную поездку для окончательной проверки функциональности отопителя.

Контрольная проверка работоспособности печки

После запуска двигателя прогрейте его до рабочей температуры (80–90°C). Убедитесь, что стрелка указателя температуры на приборной панели стабильно держится в среднем секторе, а вентилятор охлаждения периодически включается. Это гарантирует, что термостат и система охлаждения функционируют нормально.

Включите печку на минимальные обороты вентилятора и установите регулятор температуры в максимально горячее положение. Постепенно увеличивайте скорость обдува, проверяя равномерность потока воздуха из всех дефлекторов. Отсутствие посторонних шумов (свист, скрежет) подтвердит корректную сборку и отсутствие помех для вентилятора.

Ключевые параметры для оценки

Температура воздуха: Через 5–7 минут после прогрева рукой проверьте воздух из центральных дефлекторов. Он должен быть горячим (50–60°C), а не теплым. Используйте термометр для точности: поднесите к дефлектору на максимальном обдуве.

Равномерность нагрева: Сравните температуру на разных режимах:

При переключении между ногами/салоном/лобовым стеклом
Между левым и правым центральными дефлекторами

Проверка на утечки антифриза:

Осмотрите новый радиатор печки и места соединений шлангов под капотом на предмет капель.
Проверьте коврик переднего пассажира: на ощупь и запах (сладковатый оттенок антифриза).
Контролируйте уровень охлаждающей жидкости в расширительном бачке 2–3 дня после замены.

Проблема	Причина
Холодный воздух	Воздушная пробка, низкий уровень ОЖ, засор
Шум при работе	Задевание вентилятора, негерметичность воздуховодов
Запах антифриза	Протечка радиатора или уплотнений

При выявлении неполадок немедленно заглушите двигатель. Повторная разборка потребуется при наличии протечек, холодном воздухе или посторонних звуках. Для удаления воздушных пробок используйте штатные клапаны на патрубках системы охлаждения.

Список источников

При подготовке материала использовались проверенные технические ресурсы и практические руководства, специализирующиеся на ремонте автомобилей Lada. Акцент сделан на источниках с пошаговыми инструкциями и визуальными пояснениями для самостоятельного выполнения работ.

Все указанные материалы содержат детальные схемы разборки торпедо, спецификации крепежных элементов и рекомендации по выбору комплектующих, что критично для безопасной замены радиатора печки без привлечения СТО.

Официальное руководство по ремонту Lada Kalina (издательство "Легион-Автодата") - Разделы по системе отопления и кондиционирования
Форум Drive2.ru/Lada_Kalina - Тематические ветки с фотоотчетами пользователей о замене радиатора
Видео-инструкции на YouTube-канале "Главная дорога" - Разборка торпедо и демонтаж печного блока
База технических бюллетеней АВТОВАЗа - Рекомендации по герметикам и объемам охлаждающей жидкости
Практическое пособие "Ремонт отечественных авто без СТО" (глава "Тонкости работы с системой охлаждения")
Специализированный портал Kalina-Club.ru - FAQ по типовым ошибкам при установке радиатора
