Лампа H1 - разновидности и технические параметры

Статья обновлена: 18.08.2025

Лампа Н1 – один из ключевых элементов автомобильного освещения, обеспечивающий безопасность в темное время суток и сложных погодных условиях. Её универсальная конструкция и надежность сделали этот стандарт востребованным в фарах ближнего и дальнего света, противотуманных фарах, а также в дополнительных осветительных приборах.

На рынке представлены различные модификации ламп Н1, отличающиеся технологией производства, мощностью, световым потоком и цветовой температурой. Понимание этих параметров критически важно для правильного выбора, гарантирующего оптимальную видимость и соответствие требованиям законодательства.

Назначение лампы H1 в конструкции фар

Лампа H1 является ключевым источником направленного света в автомобильных фарах, обеспечивая формирование строго контролируемого пучка. Ее конструкция с одной нитью накаливания и компактным цоколем P14.5s позволяет точно позиционировать светящийся элемент относительно отражателя или линзы фары. Это критически важно для создания четкой светотеневой границы и предотвращения ослепления встречных водителей.

Основная функция лампы H1 – генерация мощного светового потока для дальнего света фар, где требуется максимальная дальнобойность и интенсивность освещения. В комбинированных фарах (прожекторного типа) она может использоваться в паре с двухнитевой лампой (например, H4), дополняя систему освещения. В современных проекторных (линзованных) фарах лампа H1 часто применяется как в блоке дальнего, так и ближнего света, работая совместно с экраном-шайбой для формирования асимметричного пучка ближнего света.

Конструктивные особенности применения

Точная фокусировка: Колба с цоколем P14.5s жестко фиксирует положение нити относительно оптики фары, обеспечивая стабильность светораспределения.
Высокая мощность: Номинальная мощность 55W позволяет достигать светового потока до 1550 люмен (галогенные версии), необходимого для освещения дорожного полотна на больших расстояниях.
Специализация по типу света: В классической схеме – исключительно дальний свет; в билинзовых проекторах – может использоваться как для ближнего (с экраном), так и для дальнего света.

Тип фары	Роль лампы H1	Особенности работы
Рефлекторные (дальний свет)	Основной источник дальнего света	Формирует концентрированный дальнобойный пучок
Комбинированные (H4 + H1)	Дополнительный источник дальнего света	Активируется совместно с нитью дальнего света лампы H4
Проекторные (линзовые)	Источник света для модуля ближнего/дальнего света	Работает с экраном-шайбой (ближний) или без него (дальний)

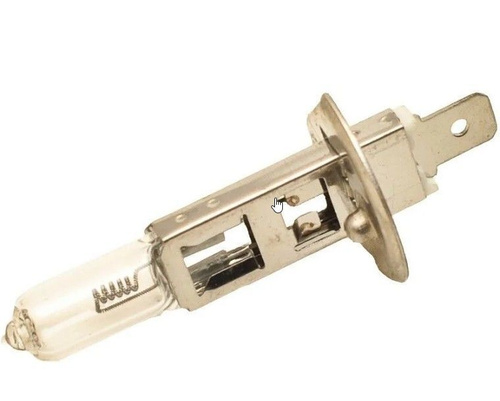

Технические параметры цоколя H1

Цоколь H1 представляет собой стандартизированный металлический корпус с одним центральным штыревым контактом. Он спроектирован для точной фиксации лампы в фаре и обеспечения надежного электрического соединения через пружинный механизм патрона.

Конструкция включает термостойкое керамическое или полимерное основание, предотвращающее расплавление при высоких температурах. Фланец с тремя асимметричными выступами гарантирует правильную ориентацию лампы относительно отражателя, исключая ошибки установки.

Ключевые характеристики

Параметр	Значение
Тип контакта	Одиночный штырь (⌀ 6.35 мм)
Высота цоколя	12.7 ± 0.5 мм
Диаметр фланца	22.0 мм
Материал корпуса	Алюминиевый сплав/сталь с термостойким покрытием
Монтажные выступы	3 шт. (угол 120° с ключом против неправильной установки)

Эксплуатационные особенности: Цоколь рассчитан на ток до 5 А и температуру до 250°C. Герметизирующая прокладка между цоколем и колбой защищает от влаги и пыли. При установке требуется усилие 30-50 Н для фиксации в патроне с пружинной защелкой.

Важные замечания:

Запрещается касаться колбы лампы при замене – жировые следы приводят к локальному перегреву и разрушению кварцевого стекла
Несовпадение ключевых выступов с пазами фары свидетельствует о неправильном выборе модификации
Окисление контактного штыря – частая причина перебоев в работе

Регламентированная световая мощность галогенных H1

Световая мощность галогенных ламп H1 строго регламентируется международными стандартами для обеспечения безопасности дорожного движения. Основным нормативным документом выступает ECE R37, который устанавливает единые требования к силе светового потока, энергопотреблению и конструкции ламп. Соблюдение этих норм гарантирует корректную работу фар без риска ослепления встречных водителей.

Для галогенных ламп H1 номинальная мощность зафиксирована на уровне 55 Вт при напряжении 12 В. Допустимое отклонение светового потока не должно превышать ±15% от эталонного значения. Использование ламп с повышенной мощностью (например, 70 Вт, 90 Вт или 100 Вт) категорически запрещено на дорогах общего пользования, так как это нарушает требования безопасности.

Стандартные параметры по ECE R37

Параметр	Значение	Допуск
Номинальная мощность	55 Вт	–
Световой поток	1550 люмен	±15%
Рабочее напряжение	12 В	±0.2 В
Срок службы	500 часов	–

Критические последствия использования нерегламентированных ламп:

Ослепление водителей встречного транспорта из-за превышения допустимой силы света
Перегрев оптики и расплавление отражателей фары
Повреждение электропроводки автомобиля из-за повышенной нагрузки
Юридическая ответственность за нарушение ПДД и техрегламента ТР ТС 018/2011

Производители обязаны наносить на колбу лампы или упаковку специальную маркировку соответствия – букву «E» в круге с кодом страны-одобрителя. Отсутствие этой маркировки указывает на несоответствие стандартам ECE R37. Контроль параметров осуществляется через стандартизированные измерительные стенды при сертификации.

Цветовая температура галогенных ламп

Цветовая температура измеряется в Кельвинах (K) и определяет оттенок белого света лампы. Для галогенных ламп H1 этот показатель напрямую влияет на восприятие дорожного полотна и объектов. Стандартные значения варьируются от 2700K до 5000K, что охватывает спектр от теплого желтоватого до холодного голубоватого свечения.

Выбор конкретной цветовой температуры зависит от условий эксплуатации и личных предпочтений водителя. Более теплые тона обеспечивают комфорт при плохой видимости, тогда как холодные оттенки ближе к дневному свету, но могут создавать избыточную нагрузку на глаза в темноте.

Диапазоны и особенности

Типичные варианты для ламп H1:

Диапазон (K)	Оттенок	Применение
2700–3200	Тёплый жёлтый	Лучшая контрастность в дождь/туман
3500–4000	Нейтральный белый	Стандарт для большинства авто
4500–5000	Холодный голубоватый	Визуально ярче, но снижает чёткость в сырую погоду

Ключевые факторы при выборе:

Безопасность: Лампы до 4000K меньше отражаются от капель воды.
Светоотдача: Более холодные лампы субъективно кажутся ярче, хотя реальный световой поток часто ниже.
Ресурс: Тёплые лампы (2700-3500K) обычно служат дольше холодных аналогов.

Производители обязательно указывают цветовую температуру на упаковке. Превышение значений 5000K для галогенов невозможно без спецпокрытий колбы, которые снижают световой поток.

Особенности ксеноновых H1: требования к установке

Установка ксеноновых ламп H1 требует обязательного использования дополнительного оборудования. Блоки розжига (балласты) преобразуют штатное напряжение автомобиля (12В) в высоковольтный импульс (до 25 000В), необходимый для ионизации газа в колбе. Без них лампа физически не сможет работать.

Ксеноновые источники света категорически запрещено монтировать в фары, рассчитанные исключительно на галоген. Это связано с принципиальными различиями в фокусном расстоянии, светораспределении и углом рассеивания пучка. Несоблюдение ведет к ослеплению встречных водителей и ухудшению видимости.

Обязательные компоненты и нормы

Автокорректор фар: автоматически регулирует угол наклона фар при изменении нагрузки автомобиля для предотвращения ослепления
Фароомыватель: очищает стекла оптики от загрязнений (требование ГОСТ Р 41.48-2004)
Отражатели/линзы Projector: специальная оптика, формирующая четкую светотеневую границу

Параметр	Требование	Последствия нарушения
Маркировка фар	Должна содержать символ DCR или HC/HR	Несоответствие ПДД, штраф
Цветовая температура	Не выше 5000-6000K (белый свет)	Недопустимость синего/фиолетового спектра (ГОСТ Р 51709-2001)

Электробезопасность: изоляция высоковольтных проводов, защита от влаги в местах соединений
Фиксация лампы: предотвращение вибрации для стабильности дугового разряда
Вентиляция балластов: монтаж в зонах с естественным охлаждением

Важно: установка разрешена только при наличии маркировки DOT или ECE на корпусе ламп и сертификатов соответствия на комплектующие.

Световой поток и яркость светодиодных аналогов H1

Светодиодные аналоги H1 существенно превосходят галогенные лампы по световому потоку, достигая 1500-4000 люмен против 1350-1500 люмен у стандартных галогенных H1. Эта разница напрямую влияет на яркость дорожного полотна и дальность освещения, обеспечивая более четкую видимость в темное время суток. Качественные LED-модели концентрируют световой пучок эффективнее, минимизируя рассеивание.

Яркость светодиодных ламп определяется не только люменами, но и технологией чипов (CSP, COB) и конструкцией радиаторов. Мощные чипы требуют эффективного теплоотвода для стабильной работы без деградации светопотока. Цветовая температура (5000-6500К) создает субъективно более яркий "белый" свет по сравнению с желтоватым свечением галогенок (3200К), что снижает утомляемость глаз водителя.

Ключевые отличия от галогенных ламп

Энергоэффективность: Потребление 15-30Вт против 55-65Вт у H1 при сопоставимой или большей яркости
Распределение света: Точная фокусировка пучка благодаря встроенным линзам и позиционирующим штырям
Срок службы: 30 000-50 000 часов против 400-1000 часов у галогенных аналогов

Параметр	Светодиодные H1	Галогенные H1
Световой поток (Lm)	1500-4000	1350-1500
Цветовая температура (K)	5000-6500 (дневной белый)	3200 (теплый желтый)
Энергопотребление (W)	15-30	55-65

Важно: При выборе LED-лампы необходимо проверять соответствие светораспределения стандартам ECE для предотвращения ослепления встречных водителей. Качественные аналоги имеют сертификаты R90 или E-mark.

Сравнение энергопотребления галогенных и LED-моделей

Галогенные лампы H1 стандартно потребляют 55 Вт при номинальном напряжении 12 В. Эта мощность необходима для нагрева вольфрамовой нити до температуры свечения. Энергопотребление остается стабильным независимо от внешних условий, но значительная часть энергии преобразуется в тепло.

LED-лампы H1 используют светодиоды с типичным энергопотреблением 15-30 Вт. Электронные компоненты (драйверы, радиаторы) дополнительно влияют на КПД. Эффективность преобразования электроэнергии в свет у LED в 3-5 раз выше, чем у галогенных аналогов.

Параметр	Галогенная лампа H1	LED-лампа H1
Мощность (Вт)	55	15-30
Тепловыделение	Высокое (до 90% энергии)	Низкое (30-40% энергии)
Нагрузка на сеть	4.6 А (при 12 В)	1.3-2.5 А (при 12 В)

Ключевые последствия разницы в потреблении:

Нагрузка на генератор: LED снижают потребление тока на 50-70%, уменьшая износ автомобильной электросистемы
Энергоэффективность: При равном световом потоке LED экономит 25-40 Вт на лампу
Совместимость: Некорректные LED-модели без CAN-фильтров могут вызывать ошибки бортового компьютера из-за низкого потребления

Рейтинг производителей ламп H1 по надежности

Оценка надежности основывается на статистике отказов, результатах стендовых испытаний и отзывах потребителей. Ключевыми критериями стали ресурс работы, устойчивость к вибрациям, стабильность светового потока и герметичность колбы.

Следующие бренды демонстрируют минимальный процент брака и максимальную сохранность характеристик в течение заявленного срока эксплуатации. В рейтинге учтены как оригинальные поставщики автоконцернов, так и независимые производители.

Топ-5 производителей по стабильности работы

Osram (Германия) – лидер по ресурсу работы (до 1500 часов), защита от перепадов напряжения.
Philips (Нидерланды) – эталон цветовой температуры, керамические держатели нити накала.
Koito (Япония) – оригинальные лампы для Toyota, Honda; усиленная кварцевая колба.
PIAA (Япония) – спортивные модели с иридиевым покрытием, устойчивость к тряске.
Bosch (Германия) – герметизация аргоном, тестирование на экстремальных режимах.

Примечание: Бюджетные марки (например, Forsage или Lynx) показывают до 40% отказов в первые 6 месяцев из-за деградации нити и разгерметизации.

Бренд	Ресурс (часы)	Гарантия
Osram Original	1200-1500	2 года
Philips Vision	1000-1300	1.5 года
Koito Whitebeam	900-1200	1 год

Для продления срока службы критически важно избегать контакта колбы с кожей рук при установке и использовать защитные чехлы фары. Жировые следы провоцируют локальный перегрев кварца.

Критерии выбора между стандартными и усиленными версиями

Стандартные лампы H1 соответствуют заводским требованиям и обеспечивают базовую освещенность. Они подходят для замены отработавших ресурс ламп в штатных фарах без доработок. Цена таких моделей минимальна, а ресурс работы предсказуем.

Усиленные версии (маркировка +30%, +50%, +120%) генерируют повышенный световой поток за счет технологических модификаций: особого состава газовой смеси, усиленной нити накала или напыления на колбе. Это дает лучшую видимость, но может сокращать срок службы и требовать проверки совместимости с оптикой.

Критерий	Стандартные H1	Усиленные H1
Яркость	~1500 лм	До 2200 лм (+50%)
Ресурс	400-600 часов	200-400 часов
Цена	Бюджетная	Выше на 30-100%
Энергопотребление	55W	55W (без превышения)

Ключевые аспекты выбора

Безопасность: Усиленные лампы предпочтительны для ночных поездок по трассе
Регламент: Проверьте допустимость модификаций в вашем регионе
Оптика: Старые потускневшие фары могут не раскрыть потенциал +120% ламп

Оцените частоту ночных поездок и состояние фар
Сравните гарантийный срок моделей
Убедитесь в наличии сертификата ECE для усиленных версий

Важно: При установке ламп +50% и выше проверяйте фокусировку пучка. Перегрев может вызывать расплавление отражателей в непредназначенной для этого оптике.

Правила проверки совместимости с блоком розжига для ксенона

Убедитесь, что выходное напряжение блока розжига соответствует требованиям ксеноновой лампы H1. Превышение или занижение вольтажа приводит к преждевременному выходу из строя лампы и некорректному световому потоку.

Проверьте соответствие мощности блока розжига и лампы. Стандартные блоки 35W подходят для большинства ламп H1, но существуют модификации 55W, требующие согласованного оборудования.

Сверьте тип разъемов (AMP, Hella, Koito) между лампой и блоком. Несовпадение коннекторов потребует переходников или замены компонентов.
Проверьте диапазон рабочих температур блока розжига. Недопустима установка компонентов, рассчитанных на тепличные условия, в подкапотное пространство.
Уточните совместимость с CAN-шиной автомобиля. Блоки без встроенных декодеров вызывают ошибки бортовой диагностики в современных авто.
Сравните пиковое напряжение запуска (23-25 кВ). Разница более 10% между характеристиками лампы и блока приводит к затрудненному розжигу дуги.

Параметр	Требование	Последствия нарушения
Потребляемый ток	3.2А ±0.5А	Перегрев проводки, отключение системы
Фаза розжига	Холодный старт ≤2с	Задержка включения, мерцание
Защита от полярности	Обязательна	Разрушение компонентов при переполюсовке

Используйте только оригинальные комплекты или проверенные комбинации производителей. Самодельные сборки из разнородных компонентов нарушают температурный режим и электрические параметры.

Особенности монтажа LED-ламп в фары под H1

Установка светодиодных ламп в фары, изначально рассчитанные на галогенные лампы H1, требует учета конструктивных различий источников света. LED-модули оснащены радиаторами и вентиляторами, что увеличивает их габариты и создает риски неправильного позиционирования в ограниченном пространстве оптического элемента.

Ключевая сложность заключается в обеспечении корректного фокусного положения светодиода относительно отражателя фары. Несовпадение точки светоизлучения с номинальным расположением нити накала галогенной лампы ведет к ухудшению светораспределения и ослеплению встречных водителей.

Критические аспекты установки

Проверка совместимости: Обязательное изучение документации фары на предмет допустимости LED-модернизации
Ориентация светодиодов: Фиксация чипов строго горизонтально (маркировкой "TOP" вверх) для сохранения светотеневой границы
Расположение радиатора: Обеспечение воздушного зазора 20-30 мм вокруг охлаждающих элементов

Пошаговая процедура монтажа

Демонтировать защитную крышку фары со стороны моторного отсека
Извлечь штатную галогенную лампу, отсоединив разъем питания
Зафиксировать LED-лампу в цоколе H1 с соблюдением ориентации чипа
Проверить отсутствие контакта радиатора с проводами и корпусом фары
Аккуратно разместить драйвер в подкапотном пространстве
Установить герметичную заглушку с кабельным вводом

Параметр	Галогенная H1	LED-аналог
Габариты	45×25 мм (лампа)	80×60×40 мм (с радиатором)
Точка светоизлучения	Центр колбы	Поверхность чипа
Рекомендуемый зазор	Не критичен	≥20 мм от радиатора

После монтажа обязательна регулировка светового пучка на оптическом стенде. Использование неподходящих LED-ламп без сертификации ECE R37 приведет к несоответствию ПДД и риску отказа в прохождении технического осмотра.

Симптомы неисправности лампы H1 и диагностика

Основным признаком выхода из строя лампы H1 является полное отсутствие света в соответствующей фаре. Также наблюдаются прерывистое свечение или мигание во время работы, заметное снижение яркости по сравнению со второй фарой, неравномерное распределение светового пучка.

К визуальным индикаторам относятся потемнение стеклянной колбы, видимый разрыв нити накаливания при осмотре, следы оплавления на цоколе или контактах. В редких случаях возникает характерный запах гари при перегорании.

Диагностические процедуры

Визуальный осмотр лампы:
- Извлеките лампу из фары при выключенном зажигании
- Проверьте целостность вольфрамовой нити накаливания
- Осмотрите колбу на наличие почернений или трещин

Проверка электрических параметров:

Мультиметром	Замер напряжения на контактах патрона (+12В при включенном свете)
Тестером цепи	Прозвонка целостности проводки от блока предохранителей

Контроль смежных элементов:
- Проверка состояния предохранителя цепи освещения
- Осмотр реле фары на предмет залипания контактов
- Диагностика контактов патрона на окисление или деформацию
Тест заменой: установка заведомо исправной лампы H1 для подтверждения диагноза

Пошаговая инструкция по замене лампы H1 в блок-фаре

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с выключенным зажиганием и ручным тормозом. Подготовьте новые лампы H1 в заводской упаковке, чистые хлопчатобумажные перчатки и тонкую крестовую отвертку. Избегайте прикосновений к кварцевому стеклу колбы лампы.

Проверьте схему расположения ламп в руководстве по эксплуатации автомобиля. Для доступа к задней части фары может потребоваться демонтаж воздушного фильтра, аккумулятора или пластиковых накладок в подкапотном пространстве – заранее подготовьте необходимые инструменты.

Последовательность действий

Отсоедините клеммы аккумулятора, начиная с отрицательной (-) клеммы для исключения короткого замыкания.
Снимите защитный резиновый колпачок с тыльной стороны фары, потянув его на себя круговыми движениями.
Отсоедините электроразъём лампы, нажав на фиксатор и аккуратно потянув корпус разъёма вдоль контактов.
Освободите проволочный фиксатор лампы H1, отогнув пружинную скобу вверх или в сторону (в зависимости от конструкции).
Извлеките перегоревшую лампу, удерживая её за цоколь. Если лампа прикипела, слегка покачайте её из стороны в сторону.
Установите новую лампу H1 в патрон:
- Наденьте чистые перчатки
- Совместите направляющие выступы цоколя с пазами корпуса фары
- Вдавите лампу до характерного щелчка
Зафиксируйте лампу пружинной скобой, убедившись в плотном прилегании металлических усиков.
Подключите разъём до защёлкивания коннектора.
Установите резиновый пыльник, проверив герметичность посадки по всему периметру.

После установки подключите аккумулятор и обязательно проверьте корректность работы света (ближний/дальний в зависимости от позиции лампы). При появлении ошибки в бортовом компьютере или неравномерном световом пучке перепроверьте посадку лампы и фиксацию разъёма.

Критическая ошибка	Последствия
Прикосновение к колбе голыми руками	Обугливание жировых следов, перегрев и взрыв лампы
Перепутывание полярности	Некорректная работа и преждевременный выход из строя
Неполная фиксация пружины	Вибрация, нарушение фокусировки луча

Легальность использования ксеноновых ламп в России

Использование ксеноновых (газоразрядных) ламп типа Н1 в России строго регламентировано законодательством. Их установка разрешена только в фары, конструктивно предназначенные для работы с данным типом источника света. Такие фары имеют маркировку "DR" (для дальнего света), "DC" (для ближнего), "DCR" (комбинированная) и оснащены автоматическим корректором угла наклона и омывателем.

Установка ксеноновых ламп Н1 в фары, изначально рассчитанные на галогенные лампы (маркировка "HR", "HC", "HCR"), категорически запрещена. Это нарушает требования Технического регламента Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011) и Правил дорожного движения РФ. Основная причина – несоответствие характеристик светового пучка, приводящее к ослеплению водителей встречного транспорта.

Последствия нарушения

За незаконную установку ксеноновых ламп Н1 предусмотрены следующие санкции:

Административный штраф по ч. 3 ст. 12.5 КоАП РФ – лишение права управления транспортными средствами на срок от 6 месяцев до 1 года с конфискацией приборов (ламп).
Запрет эксплуатации автомобиля (п. 3.1 Перечня неисправностей, при которых запрещена эксплуатация ТС).
Проблемы при прохождении техосмотра – автомобиль не получит диагностическую карту.

Маркировка фары	Разрешённый тип лампы Н1	Статус
HR, HC, HCR	Галогенная	Ксенон запрещен
DR, DC, DCR	Ксеноновая (газоразрядная)	Разрешён

Проверить соответствие можно по маркировке на фаре или в технической документации транспортного средства. Использование сертифицированных комплектов для "переоборудования" галогенных фар под ксенон не делает такую установку легальной, так как она не меняет конструктивное предназначение самой фары и не гарантирует соответствие светового пучка нормам безопасности.

Тип лампы	Плюсы	Минусы	Для ПТФ
Галогенная (стандарт)	Идеальная фокусировка, низкая цена	Срок службы ~500 часов	⭐⭐⭐⭐⭐
Галогенная +30%	Улучшенная яркость	Уменьшенный ресурс	⭐⭐⭐⭐
LED (качественная)	Долговечность, энергоэффективность	Риск бликов при неправильной установке	⭐⭐⭐

Список источников

При подготовке материалов об автомобильных лампах H1 использовались специализированные технические документы и отраслевые ресурсы. Акцент сделан на официальные спецификации производителей и нормативную базу.

Ключевые источники включают данные о конструктивных особенностях, светотехнических параметрах и стандартах безопасности. Представленные ниже материалы позволяют верифицировать технические характеристики.

Основные использованные материалы

Каталоги производителей автокомпонентов - Технические спецификации ламп H1 от Osram, Philips, Bosch
Международные стандарты освещения - Нормативы ECE R37, SAE J1383, FMVSS 108
Профильные технические руководства - Справочники по устройству автомобильных осветительных систем
Отчеты испытательных лабораторий - Результаты тестов светового потока и ресурса ламп
Отраслевые аналитические обзоры - Сравнительные исследования конструкций галогенных, ксеноновых и LED-версий
Электротехнические справочники - Параметры цоколей P14.5s, вольфрамовых нитей, колб
