Меняем приводной ремень автомобиля - пошаговый разбор
Статья обновлена: 18.08.2025

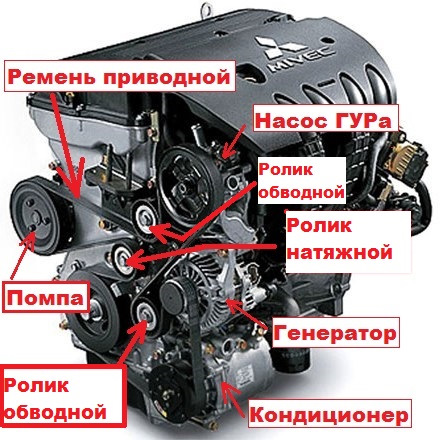

Приводной ремень – критически важный компонент двигателя, передающий вращение с коленчатого вала на навесное оборудование: генератор, гидроусилитель руля, помпу системы охлаждения и компрессор кондиционера.
Износ или обрыв ремня приводит к мгновенной остановке генератора, перегреву двигателя из-за отказа помпы и потере управления усилителем руля. Своевременная замена предотвращает дорогостоящий ремонт и опасные поломки в движении.
Данная инструкция позволит выполнить замену самостоятельно при наличии базовых навыков. Если вы не уверены в своих силах – доверьте работу специалистам.

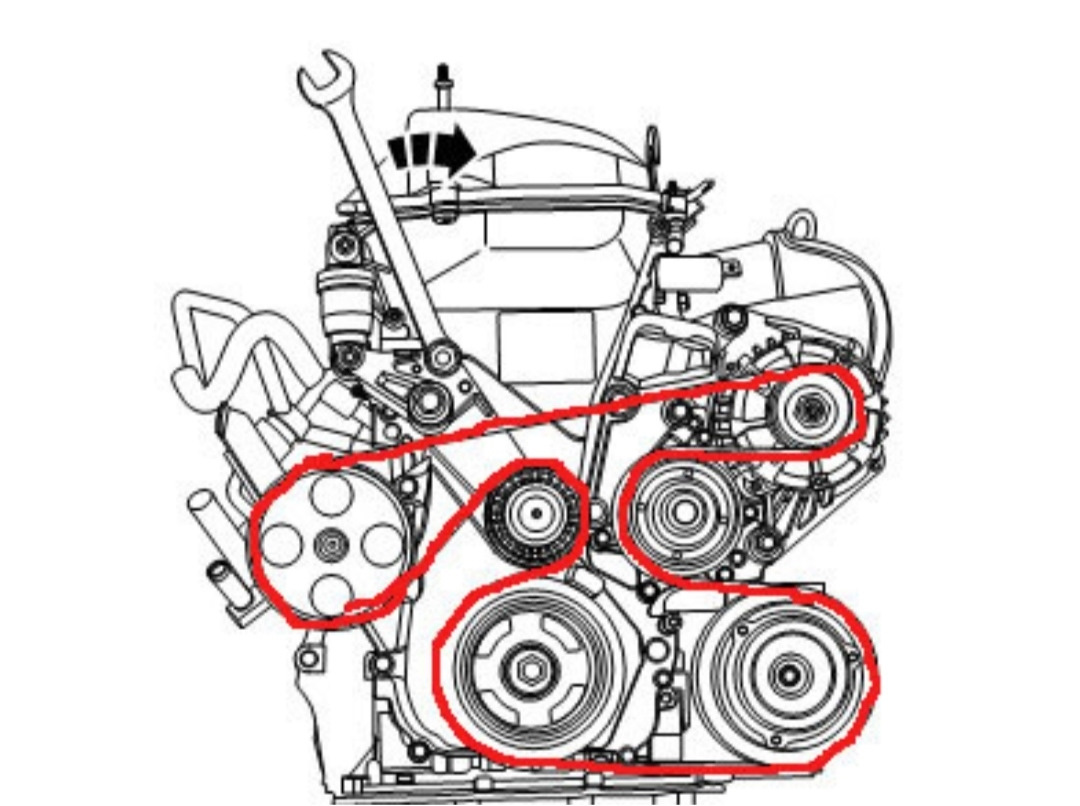

Определение схемы прокладки ремня на двигателе
Правильная траектория ремня критична для работы генератора, помпы, гидроусилителя и других агрегатов. Неверная укладка вызывает проскальзывание, перегрев или мгновенный обрыв.
Ищите схему на защитном кожухе ремня, крышке радиатора или подкапотной табличке – производители часто наносят трафарет с маршрутом. При отсутствии графической подсказки используйте документацию к авто (раздел "Навесное оборудование").
Методы определения траектории
Если визуальные источники недоступны:
- Фотофиксация перед демонтажем
- Сделайте 3-4 снимка с разных ракурсов
- Запечатлейте каждый ролик и шкив
- Ручное моделирование
- Используйте веревку/проволоку для имитации пути
- Отмечайте точки контакта мелом на шкивах
- Анализ системы
- Ребристые шкивы – привод ГРМ (не трогать!)
- Гладкие шкивы с желобком – навесное оборудование
Таблица типовых ошибок
| Ошибка | Последствие |
| Перекрестная укладка | Вибрация, ускоренный износ |
| Пропуск ролика | Снижение натяжения, свист |
| Неправильное направление | Сход ремня со шкивов |
Важно: При замене комплекта (ремень+ролики) сверяйтесь только с оригинальной схемой – конфигурация новых компонентов может отличаться!

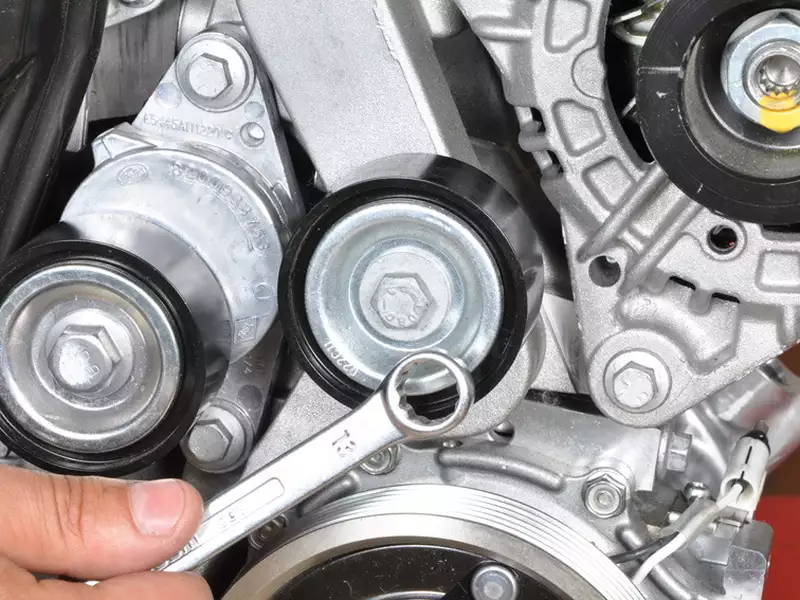

Ослабление натяжителя приводного ремня
Перед демонтажем ремня необходимо полностью сбросить натяжение системы. Натяжитель может быть автоматическим (пружинного типа) или ручным (с регулировочным болтом). Определите тип конструкции по технической документации автомобиля.
Убедитесь, что двигатель остыл, зажигание выключено, а ключ извлечен из замка. Зафиксируйте коленчатый вал от проворачивания, установив противооткатные упоры под колеса и активировав ручной тормоз.
Порядок ослабления по типам натяжителей
Автоматический натяжитель:
- Найдите квадратный шлиц или шестигранник на корпусе натяжителя
- Установите подходящий ключ или торцевую головку
- Поверните натяжитель против направления натяжения ремня (обычно по часовой стрелке)
- Зафиксируйте положение, вставив стопорный штифт в технологическое отверстие
Ручной натяжитель:
| 1 | Ослабьте центральный болт крепления ролика |
| 2 | Ослабьте контргайку регулировочного болта |
| 3 | Вращайте регулировочный болт против часовой стрелки до ослабления ремня |
Проверьте свободный ход ремня пальцем – он должен перемещаться между шкивами без усилия. Избегайте резких движений при работе с пружинными натяжителями во избежание травм.
Снятие изношенного приводного ремня
Перед началом работ убедитесь в полном остывании двигателя и отсоединении клеммы аккумулятора для предотвращения случайного запуска.
Определите тип натяжителя ремня в вашем автомобиле – автоматический (пружинный) или ручной (болтовой) – это критично для правильного ослабления системы.
Пошаговая процедура демонтажа
- Откройте капот и зафиксируйте его надежной штангой.
- С помощью схемы расположения агрегатов (если отсутствует подкапотная схема, сделайте фото) визуально определите траекторию ремня.
- Ослабьте натяжение:
- Для автоматического натяжителя: вставьте квадратный ключ в специальное гнездо и поверните против часовой стрелки до упора.
- Для ручного натяжителя: ослабьте фиксирующую гайку/болт, затем вращайте регулировочный болт для ослабления.
- Снимите ремень со шкивов, начиная с самого маленького. Проверните его против направления вращения для легкого соскальзывания.
- Извлеките ремень из моторного отсека, избегая контакта с острыми кромками деталей.
| Элемент | Проверка при снятии |
|---|---|
| Ролики натяжителя | Прокрутите пальцем – не должно быть люфта или скрипа |
| Шкивы | Осмотрите на наличие сколов, глубоких борозд или масляных пятен |
| Сам ремень | Зафиксируйте направление установки (стрелка или маркировка) |
Убедитесь, что снятый ремень не имеет трещин глубже 1 мм, расслоения корда или "лохматых" краев – эти признаки подтверждают необходимость замены.
Немедленно установите новый ремень или зафиксируйте натяжитель в ослабленном положении во избежание самопроизвольного затягивания системы.
Установка нового ремня по схеме прокладки
Строго следуйте схеме прокладки, указанной в руководстве автомобиля или на табличке под капотом – нарушение маршрута приведет к некорректной работе агрегатов и ускоренному износу ремня.
Перед монтажом убедитесь, что все шкивы чистые, а метки ГРМ (если ремень связан с механизмом газораспределения) совпадают – это исключит риск перескока зубьев.
Порядок монтажа
- Наденьте ремень на самый большой шкив (коленчатый вал), затем – на шкив генератора согласно схеме
- Аккуратно натяните полотно на остальные шкивы, сохраняя правильное расположение сторон (ребристую/гладкую)
- Последним заведите ремень на натяжной ролик, используя спецключ или монтировку для оттяжки механизма
- Прокрутите ремень рукой на 2-3 оборота, проверяя:
- Отсутствие перекосов и соскальзывания с ручьев
- Четкое попадание зубьев в пазы (для зубчатых ремней)
- Свободное вращение всех роликов без заеданий
Контроль натяжения: при нажатии пальцем посередине самого длинного пролета ремень должен прогибаться на 5-7 мм (для автоматических натяжителей проверка не требуется).
Важно: запустите двигатель на 2-3 минуты, затем повторно проверьте положение ремня и уровень натяжения – тепловое расширение компонентов может изменить первоначальную установку.
Правильная регулировка натяжения ремня
После установки нового ремня критически важно обеспечить корректное натяжение. Слишком слабое натяжение вызовет проскальзывание ремня по шкивам, что приведет к ускоренному износу, перегреву, свисту и неэффективной работе навесного оборудования (генератора, помпы, ГУР, кондиционера). Чрезмерное натяжение создает избыточную нагрузку на подшипники насоса охлаждающей жидкости, генератора и коленчатого вала, сокращая их ресурс.
Проверка натяжения осуществляется методом измерения прогиба ремня между самыми удаленными друг от друга шкивами (обычно между генератором и коленвалом) или с помощью специального тензометрического прибора. Точное значение допустимого прогиба и усилия натяжения всегда указано в руководстве по ремонту конкретной модели автомобиля – универсальных норм не существует.
Процесс регулировки
Большинство современных автомобилей используют автоматические натяжители (ролики с пружинным или гидравлическим механизмом), не требующие ручной регулировки – после установки ремня натяжитель сам занимает правильное положение. Если же конструкция предусматривает ручную регулировку (чаще через болт генератора), действуйте по алгоритму:
- Ослабьте крепежную гайку или болт фиксации агрегата (обычно генератора) к кронштейну двигателя.
- Ослабьте стопорный болт регулировочной планки.
- Монтировкой или ломиком аккуратно сместите корпус агрегата (генератора) наружу для увеличения натяжения или внутрь для ослабления. Избегайте чрезмерных усилий.
- Проверьте натяжение ремня методом прогиба или тензометром согласно данным производителя.
- Зафиксируйте положение агрегата, надежно затянув сначала регулировочный болт планки, а затем основной крепежный болт/гайку с моментом, указанным в мануале.
- Прокрутите коленвал на 2-3 оборота за болт крепления шкива (ключом или головкой) и повторно проверьте натяжение – оно может незначительно измениться после укладки ремня в ручьи шкивов.
Контроль качества: Запустите двигатель и дайте ему поработать 3-5 минут на разных оборотах (холостые, 1500-2000 об/мин). Визуально убедитесь в отсутствии биения ремня, прослушайте отсутствие посторонних свистящих или дребезжащих звуков. После остановки мотора сразу проверьте температуру ремня рукой (осторожно!) – он не должен быть горячим. Повторно измерьте прогиб на остывшем ремне – допускается незначительное ослабление (в пределах 1-2 мм прогиба).
Контрольная проверка работы узлов после запуска двигателя
После установки нового ремня и запуска двигателя критически важно убедиться в корректной работе всех систем. Пропуск этого этапа может привести к ускоренному износу компонентов или внезапному отказу навесного оборудования.
Проведите комплексную диагностику, сосредоточившись на трех ключевых аспектах: отсутствие посторонних шумов, стабильность работы агрегатов и правильное положение ремня. Контроль осуществляется на холостых оборотах и при кратковременном повышении до 2000-2500 об/мин.
Порядок проверки
- Акустический контроль: Прислушайтесь к звукам в районе ремня. Тревожные признаки:
- Пронзительный свист (указывает на проскальзывание)
- Скрип, гул или стук (возможен перекос или износ подшипников)
- Работа навесного оборудования:
- Проверьте зарядку АКБ (напряжение на клеммах 13.5-14.8В)
- Убедитесь в стабильной работе ГУР (легкость поворота руля)
- Проконтролируйте температуру двигателя (датчик должен показывать нормальный прогрев)
- Включите кондиционер (при наличии) - холодный воздух должен поступать без задержек
- Визуальный осмотр ремня при работающем двигателе (соблюдая осторожность!):
- Отсутствие "бегункового эффекта" (бокового смещения)
- Ровное вращение без подпрыгивания
- Чистая поверхность без следов масла или тосола
Важно: При обнаружении аномалий немедленно заглушите двигатель. Повторно проверьте натяжение, совпадение меток шкивов и чистоту посадочных поверхностей. Игнорирование отклонений приведет к повторному обрыву ремня.
Список источников
При выполнении технических работ, таких как замена приводного ремня, критически важно опираться на достоверную информацию. Использование проверенных источников исключает ошибки и обеспечивает безопасность ремонта.
Для подготовки данной инструкции были использованы следующие авторитетные материалы и ресурсы. Они содержат детальные технические данные и актуальные рекомендации производителей.
- Официальное руководство по ремонту конкретной модели автомобиля от автопроизводителя
- Специализированные автомобильные порталы с техническими статьями (например: AutoMD, AA1Car)
- Фирменные сервисные бюллетени и технические спецификации производителей ремней (Gates, Continental)
- Видеоинструкции от сертифицированных автомехаников на профессиональных платформах (MotorAge Training, iATN)
- Печатные издания: "Авторемонт" и "За рулём. Эксперт"
