Меняем рулевые наконечники на ВАЗ-2109 своими руками

Статья обновлена: 18.08.2025

Износ рулевых наконечников на ВАЗ-2109 напрямую влияет на управляемость автомобиля и создает угрозу безопасности. Своевременная замена этих деталей критически важна для сохранения контроля над машиной.

Самостоятельная замена рулевых наконечников выполнима при наличии базовых навыков, правильных инструментов и соблюдении последовательности действий. Данная инструкция поможет провести работу без обращения в сервис.

Установка автомобиля на домкрат и снятие колеса

Зафиксируйте автомобиль ручным тормозом и установите противооткатные упоры под задние колеса. Переведите рычаг КПП в нейтральное положение.

Ослабьте болты крепления колеса на земле ключом с усилием до 50% от требуемого момента затяжки. Не выкручивайте полностью – это предотвратит смещение диска при подъеме.

Последовательность подъема домкратом

Найдите штатные точки поддомкрачивания под порогом (отмечены треугольными вырезами в металле).
Установите домкрат строго под проушину, избегая деформации порога. Контролируйте вертикальность штока.
Поднимайте автомобиль плавно до отрыва колеса от земли на 3-5 см. Проверьте устойчивость кузова.

Полностью выверните болты крепления колеса и снимите его. Уложите диск под порог рядом с домкратом – это дополнительная страховка при случайном соскальзывании подъемника.

Типовая ошибка	Последствия	Правильное действие
Подъем за элементы подвески	Деформация рычагов, повреждение пыльников	Использовать только штатные точки
Работа без страховки	Падение автомобиля	Подкладывать колесо/упоры под порог

Не оставляйте автомобиль на домкрате без контроля – выполняйте замену наконечников сразу после снятия колеса. При перерыве в работе обязательно устанавливайте страховочные подставки.

Ослабление контргайки рулевого наконечника

Перед отсоединением рулевой тяги от поворотного кулака необходимо ослабить контргайку наконечника. Используйте два рожковых ключа подходящего размера (чаще всего 22 мм и 19 мм). Один ключ фиксирует проушину наконечника, предотвращая проворачивание пальца, второй – накидывается на контргайку.

Удерживайте ключом проушину наконечника в строго неподвижном положении. Вторым ключом аккуратно ослабьте контргайку, вращая её против часовой стрелки. Не пытайтесь полностью выкрутить гайку на этом этапе – её задача лишь освободить резьбовую часть пальца наконечника для последующего снятия.

Ключевые моменты при ослаблении

Важно: Не прикладывайте чрезмерное усилие, особенно если гайка "прикипела". Обработайте резьбовое соединение проникающей смазкой (WD-40, "жидкий ключ") и дайте составу подействовать 10-15 минут перед повторной попыткой. Это снизит риск срыва резьбы.

Фиксация пальца: Жёстко удерживайте проушину наконечника первым ключом. Проворот пальца при откручивании гайки приведёт к повреждению пыльника и нарушению центровки.
Направление вращения: Контргайка откручивается против часовой стрелки (стандартная правая резьба).
Степень ослабления: Достаточно провернуть контргайку на 3-5 оборотов, чтобы она свободно перемещалась по резьбе пальца. Полное выкручивание не требуется.
Контроль положения: Следите, чтобы ключ не соскальзывал и не повреждал пыльник рулевого наконечника.

После успешного ослабления контргайки можно переходить к выпрессовке пальца наконечника из поворотного кулака с помощью съёмника. Не забудьте отметить положение наконечника на резьбе тяги (мелом или краской) перед дальнейшей разборкой – это сохранит угол установки колес.

Выпрессовка пальца наконечника из поворотного кулака

После отсоединения рулевой тяги от наконечника следующим шагом является выпрессовка пальца наконечника из поворотного кулака. Эта операция может быть затруднена из-за прикипания деталей и требует применения специального инструмента – съемника для рулевых наконечников. Важно действовать аккуратно, чтобы не повредить поворотный кулак и резьбу на пальце.

Перед началом работ убедитесь, что автомобиль надежно зафиксирован на подставках, а колесо снято. Очистите область вокруг соединения от грязи и ржавчины, это облегчит процесс выпрессовки. Если соединение сильно прикипело, можно обработать его проникающей смазкой и дать время подействовать.

Порядок выполнения работ

Установите съемник так, чтобы его захваты надежно обхватывали корпус поворотного кулака, а центральный шпиндель упирался в торец пальца наконечника
Плавно затягивайте гайку съемника, контролируя параллельность положения инструмента. Приложите умеренное усилие без резких движений
При возникновении сильного сопротивления обработайте соединение WD-40 и выждите 10-15 минут. Повторите попытку выпрессовки
После характерного щелчка проверьте свободный ход пальца – он должен выйти из посадочного отверстия минимум на 3-4 мм

Критические моменты:

Запрещается использовать молоток – это деформирует посадочное отверстие
Не применяйте съемники с трещинами или деформированными резьбовыми элементами
Проверьте состояние резьбы пальца перед установкой нового наконечника

Тип съемника	Особенности применения
Рычажный (типа "клещи")	Требует точной центровки, подходит для труднодоступных мест
Гидравлический	Обеспечивает плавное усилие, минимизирует риск повреждения деталей

Отсоединение старых рулевых наконечников от тяги

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с выключенным двигателем и затянутым ручным тормозом. Поднимите переднюю часть домкратом, снимите колесо с нужной стороны и надежно зафиксируйте машину на подставке.

Очистите резьбовое соединение тяги и наконечника от грязи металлической щеткой. Обработайте проникающей смазкой (WD-40 или аналогом) место контакта шарового пальца с тягой и контргайку. Дайте составу подействовать 10-15 минут для разрушения коррозии.

Порядок демонтажа

Надежно зафиксируйте тягу разводным ключом, чтобы предотвратить её проворачивание
Ослабьте контргайку наконечника рожковым ключом на 19 мм (при необходимости ударьте по ключу молотком)
Сбейте наконечник с тяги при помощи съемника:
- Установите лапы съемника на проушины рулевой тяги
- Вкрутите центральный шпиндель до упора в торец шарового пальца
- Затягивайте шпиндель до характерного щелчка (сорванного конуса)
Если съемника нет, используйте метод ударного воздействия:
- Нанесите 2-3 резких удара молотком по корпусу тяги в месте посадки пальца
- Не бейте непосредственно по резьбе или шаровому шарниру!
Выкрутите наконечник с тяги, считая количество оборотов (запомните или запишите!)

После снятия осмотрите защитный пыльник на предмет трещин и потертостей. Проверьте люфт шарового шарнира – пальцем покачайте палец в корпусе. Наличие ощутимого продольного или поперечного биения подтверждает необходимость замены.

Определение положения резьбы для правильной установки

Перед установкой новых наконечников критически важно определить направление резьбы на рулевой тяге. На автомобилях ВАЗ-2109 встречаются как левая (обратная), так и правая (стандартная) резьба на противоположных концах тяги. Ошибка приведет к невозможности регулировки развала-схождения и ускоренному износу деталей.

Для идентификации осмотрите оголенный участок тяги после снятия старого наконечника. Правая резьба имеет витки, поднимающиеся вправо при взгляде вдоль оси (по часовой стрелке). Левая резьба – поднимается влево (против часовой стрелки). Проверьте оба конца тяги: обычно ближний к рулевой рейке имеет левую резьбу, а внешний – правую, но всегда уточняйте визуально.

Алгоритм действий

Соблюдайте последовательность при монтаже:

Очистите резьбу тяги металлической щёткой
Нанесите графитовую смазку на резьбу (не используйте Литол!)
Наденьте наконечник на тягу согласно определенному направлению резьбы
Предварительно накрутите гайку на 3-4 оборота вручную

Контрольный признак правильной установки: при затяжке гайки ключом наконечник должен притягиваться к тяге. Если деталь отодвигается – резьба перепутана!

Тип резьбы	Визуальный признак	Расположение на ВАЗ-2109
Правая (стандартная)	Витки идут по часовой стрелке	Внешний конец тяги (со стороны колеса)
Левая (обратная)	Витки идут против часовой стрелки	Внутренний конец тяги (ближе к рейке)

После монтажа обязательно зафиксируйте гайку новым шплинтом. Никогда не используйте старый шплинт – он не обеспечит надежную блокировку соединения.

Накручивание новых рулевых наконечников на тягу

Перед установкой очисти резьбу рулевой тяги металлической щёткой, удаляя ржавчину и грязь. Обработай резьбу графитовой смазкой или WD-40 для облегчения закручивания и предотвращения задиров.

Сними защитные колпачки с новых наконечников. Вручную накрути каждый наконечник на тягу до упора, контролируя совпадение положения шарового шарнира – он должен смотреть пальцем вниз. Убедись, что резьба начинает ходить легко, без перекосов.

Контроль и фиксация

Используй динамометрический ключ для окончательной затяжки. Момент затяжки должен соответствовать спецификации производителя (обычно 35-50 Н·м для ВАЗ-2109). Проверь расстояние между центрами пальцев наконечников – оно должно совпадать с замеренным значением перед демонтажем старых деталей.

Надень новые пыльники на шарниры, убедившись в их плотном прилегании к корпусу наконечника и тяге. Зафиксируй наконечники стопорными пластинами или гайками согласно конструкции:

Согни усики стопорной пластины на грани гайки
Или затяни контргайку с требуемым усилием

Параметр	Значение
Момент затяжки	35-50 Н·м
Способ фиксации	Стопорная пластина/контргайка
Положение пальца	Строго вертикально вниз

После монтажа обязательно проверь угол установки колес на стенде. Некорректное расстояние между наконечниками приведёт к нарушению схождения.

Фиксация пальца наконечника в поворотном кулаке

После установки пальца рулевого наконечника в проушину поворотного кулака критически важно надежно зафиксировать соединение. Используется стандартная гайка с конусной шайбой, которая при затяжке создает клиновое соединение, исключающее люфт. Момент затяжки должен строго соответствовать техническим требованиям, так как недостаточное усилие приведет к самооткручиванию, а чрезмерное – к повреждению резьбы или деформации элементов.

На резьбовую часть пальца предварительно наносится смазка (например, графитовая), облегчающая последующее обслуживание и предотвращающая прикипание. Гайка затягивается динамометрическим ключом до значения, указанного в руководстве по ремонту ВАЗ-2109 (обычно 35-41 Н·м). После достижения нужного момента выполняется докрутка на угол 60-90°, обеспечивающая надежную деформационную фиксацию.

Ключевые этапы и особенности

Обязательные действия после затяжки:

Стопорение гайки – концы шплинта разводятся в противоположные стороны после его установки в отверстие пальца. Использование старых или поврежденных шплинтов недопустимо.
Проверка зазора – между торцом пальца и гайкой должен остаться небольшой зазор (0.5-1 мм), подтверждающий правильность деформации шайбы и отсутствие перетяжки.

Критическая ошибка	Последствие
Отсутствие шплинта	Самоотвинчивание гайки, разъединение тяги
Недостаточная затяжка	Люфт в соединении, стук, ускоренный износ
Превышение момента затяжки	Обрыв резьбы, повреждение пальца/гайки

Перед окончательной сборкой удостоверьтесь в свободном ходе шарового шарнира рулевого наконечника – палец должен вращаться от руки без заеданий, но не иметь радиального люфта. Завершающим этапом является установка защитного колпачка на палец для предотвращения попадания грязи и воды.

Затяжка контргайки с требуемым усилием

После установки нового наконечника и предварительной затяжки регулировочной гайки, ключом на 19 мм фиксируете поворотный рычаг. Контргайку (размер под ключ на 22 мм) затягивайте с усилием 35-43 Н·м, используя динамометрический ключ. Удерживайте регулировочную гайку от проворачивания первым ключом во время этой операции.

Проверьте свободный ход руля: люфт должен отсутствовать, но вращение шарового пальца оставаться плавным. Перетяжка вызовет закусывание шарнира и ускоренный износ, недостаточное усилие приведет к самоотворачиванию гайки при эксплуатации.

Критические ошибки при затяжке

Игнорирование динамометрического ключа: "на глаз" нарушает момент
Отсутствие фиксации регулировочной гайки: проворачивание сбивает настройку
Использование ударного гайковерта: риск деформации резьбы

Этап	Инструмент	Момент затяжки
Фиксация рычага	Ключ на 19 мм	Удержание
Затяжка контргайки	Динамометрический ключ на 22 мм	35-43 Н·м

Повторная сборка с установкой колеса

Наденьте защитный резиновый колпачок на шарнир нового наконечника, предварительно смазав его внутреннюю полость Литолом-24. Убедитесь, что колпачок плотно сел в посадочный паз корпуса шаровой опоры – это предотвратит попадание грязи и воды.

Вставьте палец наконечника в проушину поворотного кулака, совместив отверстия. Установите новую стопорную шайбу (если предусмотрена конструкцией), после чего наживите гайку крепления пальца от руки до упора.

Завершение монтажа

Выполните окончательную затяжку ключом с соблюдением моментов:

Соединение	Момент затяжки (Н·м)
Гайка пальца наконечника	35-43
Контргайка рулевой тяги	70-80

Зашплинтуйте гайку пальца новым шплинтом, разведя его усики в противоположные стороны. Не используйте старый шплинт! При отсутствии отверстия для шплинта (на некоторых модификациях) законтрите гайку ударным методом, расклепав торец пальца.

Соберите узел в обратной последовательности:

Наденьте колесный диск на шпильки ступицы
Затяните болты крест-накрест моментом 90-110 Н·м
Опустите автомобиль с домкрата
Докрутите болты динамометрическим ключом на земле

Обязательно проверьте уровень жидкости в бачке ГУР (при наличии усилителя) и уровень давления в шинах перед пробным заездом.

Контроль угла установки колес (развал-схождение)

После замены рулевых наконечников на ВАЗ-2109 обязателен контроль сход-развала, так как изменение длины тяги напрямую влияет на углы установки колес. Пренебрежение этой процедурой приведет к ускоренному износу резины, уводу автомобиля в сторону при движении и ухудшению курсовой устойчивости.

Проверку и регулировку необходимо выполнять на компьютерном стенде в специализированном сервисе. Самостоятельная настройка "на глаз" недопустима, так как требует точных замеров с погрешностью до 1-2 угловых минут и корректировки трех параметров одновременно.

Ключевые параметры регулировки

Схождение - разница расстояний между передними кромками колес и задними. Норма для ВАЗ-2109: 0±1 мм (или 0°±10′)
Развал - угол наклона колеса относительно вертикали. Допустимое значение: 0°±30′
Продольный наклон шкворня (кастер) - поддерживает стабильность рулевого управления: 3°30′±30′

Этапы проведения работ

Проверка давления в шинах (должно быть одинаковым)
Диагностика состояния подвески (сайлентблоки, шаровые опоры)
Установка датчиков на колеса с фиксацией авто на платформе
Компьютерный анализ текущих параметров
Корректировка схождения вращением муфты рулевой тяги
Регулировка развала смещением поворотного кулака в стойке

Последствия неправильной регулировки

Параметр	Превышение нормы	Недостаток нормы
Схождение	Пилообразный износ внешней части шин	Пилообразный износ внутренней части шин
Развал	Износ внешней плечевой зоны покрышки	Ускоренный износ внутреннего края резины

Проверьте поведение автомобиля через 200-300 км после регулировки. При появлении биения руля или неравномерного износа протектора проведите повторную диагностику - возможна осадка новых деталей подвески.

Очистка резьбовых соединений перед монтажом

Качество очистки резьбы напрямую влияет на точность затяжки и долговечность соединения. Остатки ржавчины, грязи или старой смазки создают ложное ощущение затянутого соединения, что ведет к критическим последствиям для рулевого управления.

Загрязнения вызывают неравномерное распределение усилия при закручивании, провоцируют срыв резьбы или деформацию шпилек. Особенно опасны абразивные частицы: они ускоряют износ при сборке и создают люфт в процессе эксплуатации, нарушая геометрию установки наконечника.

Порядок очистки

Механическая обработка
- Используйте металлическую щётку для удаления крупных загрязнений
- Прогоните резьбу плашкой (для болтов) или метчиком (для гаек)
Химическая очистка
- Обработайте соединение WD-40 или специализированным очистителем ржавчины
- Выдержите 5-10 минут для растворения отложений
Финишная подготовка
- Протрите резьбу безворсовой ветошью
- Нанесите графитовую смазку или молибденовый состав
- Избегайте использования масел: они снижают трение и нарушают момент затяжки

Тип загрязнения	Инструмент для очистки	Рекомендуемая смазка
Ржавчина	Плашка/метчик + преобразователь ржавчины	Графитовая паста
Застарелая смазка	Растворитель + аэрозольный очиститель	Медная смазка
Песок/грязь	Щётка + сжатый воздух	Смазка с молибденом

Проверка свободного хода рулевого колеса

Проверка свободного хода (люфта) рулевого колеса – обязательная процедура после замены рулевых наконечников на ВАЗ-2109. Она позволяет оценить состояние всей рулевой трапеции и правильность выполненных работ. Люфт должен находиться строго в пределах нормы, указанной производителем.

Перед проверкой убедитесь, что колеса автомобиля установлены в положение прямолинейного движения, двигатель можно не запускать (проверяйте при заглушенном моторе). Вам понадобится простой инструмент: линейка или штангенциркуль для замера перемещения обода руля.

Порядок проверки свободного хода

Фиксация начального положения: Сядьте на водительское место и медленно поворачивайте руль влево до момента начала поворота передних колес. Зафиксируйте это положение мысленно или сделайте отметку на рулевой колонке.
Поворот в противоположную сторону: Теперь так же плавно поворачивайте руль вправо до момента начала поворота колес в эту сторону. Снова зафиксируйте это положение.
Замер угла или расстояния:
- Угол люфта: Оцените угол поворота руля между этими двумя зафиксированными положениями. Это и есть свободный ход.
- Расстояние по ободу: Приложите линейку к ободу руля так, чтобы она касалась его в удобной для замера точке (например, сверху). Отметьте положение руля в первой точке. Переместите руль во вторую точку и замерьте расстояние, на которое сместилась точка касания линейки по ободу руля.

Оценка результатов

Сравните полученный результат с нормой для ВАЗ-2109:

Параметр	Нормальное значение	Превышение нормы
Угол свободного хода	Не более 5 градусов	Требуется диагностика и регулировка
Свободный ход по ободу руля	Не более 25 мм	Требуется диагностика и регулировка

Если измеренный люфт превышает 5 градусов или 25 мм, это указывает на наличие проблем:

Недостаточная затяжка гайки шарового шарнира нового наконечника.
Износ других компонентов рулевого управления (рулевых тяг, маятникового рычага, рулевой рейки/редуктора).
Неправильная регулировка зацепления шестерни рулевого механизма.
Большой зазор в подшипниках рулевой колонки.

Эксплуатация автомобиля с превышающим норму люфтом рулевого колеса категорически запрещена! Это приводит к ухудшению управляемости, запаздыванию реакции на поворот руля и создает прямую угрозу безопасности движения. При обнаружении чрезмерного люфта необходимо провести углубленную диагностику всего рулевого управления для выявления и устранения причины.

Обкатка автомобиля и проверка стабильности управления

После установки новых рулевых наконечников на ВАЗ-2109 избегайте резких маневров и экстренного торможения в течение первых 200-300 км пробега. Это позволяет деталям приработаться и равномерно распределить нагрузку на сопрягаемые элементы подвески. Контролируйте момент затяжки крепежных элементов после первых 50 км эксплуатации – вибрации могут ослабить соединения.

Проверьте герметичность пыльников наконечников на подъемнике или эстакаде после пробега: отсутствие трещин и выдавливания смазки подтверждает целостность защиты. Убедитесь в отсутствии посторонних стуков при повороте руля на месте и самопроизвольного увода автомобиля в сторону при движении по прямой траектории.

Процедура тестирования управляемости

Выполните комплексную проверку в следующем порядке:

Разгоните автомобиль до 60 км/ч на ровном участке дороги с низкой интенсивностью движения
Отпустите руль на 2-3 секунды – машина должна сохранять прямолинейное движение без резкого смещения
Проведите серию плавных перестроений между условными полосами, оценивая реакцию на поворот руля
Выполните резкий объезд препятствия (имитация "лосиного теста") при скорости 40 км/ч

Критерии корректной работы:

Отсутствие биения руля и вибраций
Плавный возврат колес в нейтральное положение после поворотов
Равномерный износ протектора при контрольном осмотре через 500 км
Четкая обратная связь без люфтов

Нормативный параметр	Допустимое значение
Суммарный люфт рулевого колеса	Не более 10°
Разность углов поворота	До 1.5° между левым/правым колесами
Увод от прямой траектории	Менее 5 м на 100 м пути

При обнаружении отклонений немедленно проверьте углы установки колес и состояние смежных элементов рулевого управления. Повторную диагностику ходовой части рекомендуется провести через 1000 км пробега.

Диагностика возможных стуков после замены

После установки новых рулевых наконечников на ВАЗ-2109 могут возникать посторонние стуки, обычно связанные с ошибками монтажа или смежными узлами. Первым делом проверьте качество затяжки всех крепёжных элементов – ослабленная гайка шаровой опоры или кронштейна рулевой тяги часто становится причиной характерного металлического лязга.

Убедитесь в правильности положения пыльника наконечника: его перекос или зажим приводят к трению и глухим щелчкам при повороте руля. Также оцените состояние смежных деталей – износ сайлентблоков рычагов подвески или люфт рулевой рейки маскируется под стук новых наконечников.

Пошаговый алгоритм проверки

Визуальный осмотр:

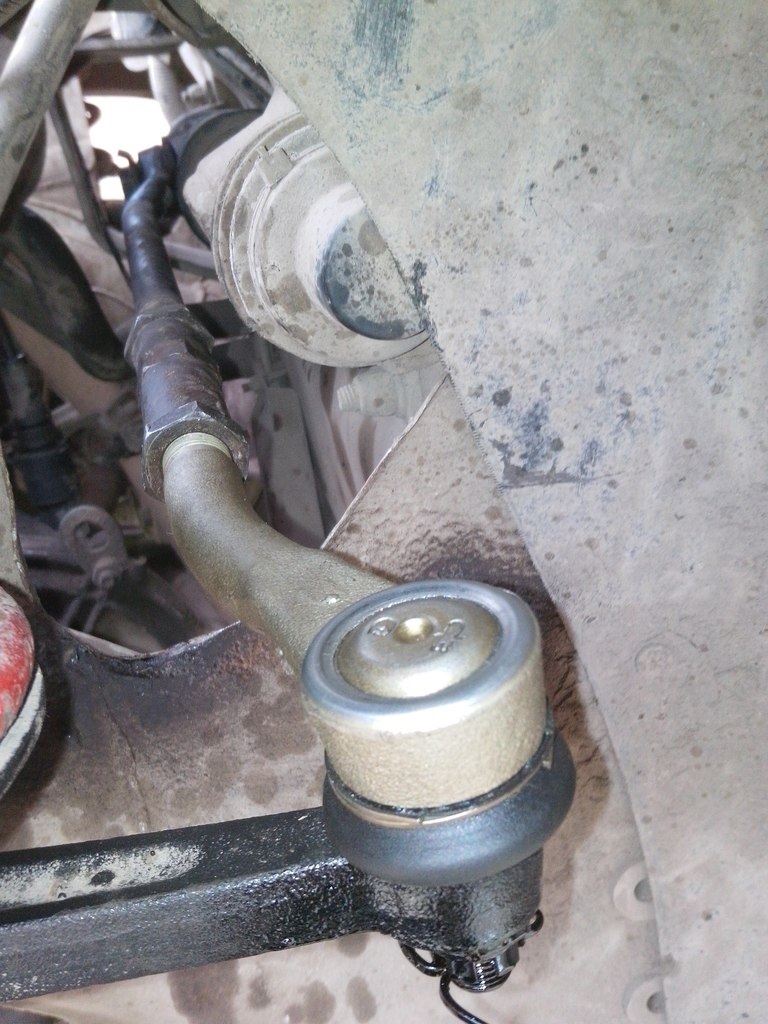

- Контроль целостности пыльников и отсутствия контакта с тягами.
- Проверка зазора между корпусом наконечника и стопорной шайбой (должен отсутствовать).
Диагностика на парковке:
- Покачивание руля при вывешенных передних колёсах для выявления люфтов.
- Простукивание молотком через деревянную проставку по тягам – скрип указывает на недотяжку гайки.

Тест-драйв:

Тип стука	Вероятная причина
Ритмичный гул на скорости	Неправильная схождение колёс
Резкий удар на кочках	Ослабление гайки шарового шарнира
Скрип при повороте	Пережат/повреждён пыльник

Важно: Все регулировки выполняйте только после полной посадки подвески на массу автомобиля. Если стук сохраняется – проверьте момент затяжки гайки наконечника (85-108 Н∙м) и состояние резьбы на пальце поворотного кулака.

Список источников

Для подготовки статьи о замене рулевых наконечников ВАЗ-2109 использовались специализированные технические материалы и практические руководства. Основное внимание уделялось источникам с пошаговыми инструкциями и спецификациями для самостоятельного ремонта.

Ниже приведены ключевые ресурсы, содержащие проверенные методики и актуальные данные по конструкции рулевого управления данной модели. Все материалы ориентированы на выполнение работ без профессионального оборудования.

Официальное руководство по ремонту ВАЗ-2108/2109/21099 от АвтоВАЗ
Специализированные автомобильные форумы (Lada-Online, Drive2.ru, ВАЗ Клуб)
Практическое пособие "Рулевое управление переднеприводных ВАЗ" издательства "За рулём"
Видеоинструкции от каналов авторемонта: Главная дорога, Автопрактика
Технический справочник "Подвеска и рулевое управление отечественных автомобилей"
Статьи из журналов "За рулём" и "Авторевю" по обслуживанию ВАЗ-2109
