Не греет печка Daewoo Nexia - как починить отопитель
Статья обновлена: 18.08.2025
Слабый нагрев печки Daewoo Nexia - распространённая неисправность, особенно опасная в зимний период.
Эта инструкция поможет самостоятельно диагностировать причины плохой работы отопителя и выполнить ремонт.
Рассмотрим все ключевые компоненты системы: термостат, радиатор печки, краны отопителя, воздушные пробки и привод заслонок.
Устранение воздушных пробок в системе охлаждения
Воздушные пробки блокируют циркуляцию антифриза через радиатор печки, что приводит к слабому нагреву салона. Для эффективного удаления воздуха потребуется прогреть двигатель до рабочей температуры и строго следовать процедуре прокачки.
Перед началом работ убедитесь в герметичности системы, отсутствии утечек антифриза и правильном уровне охлаждающей жидкости в расширительном бачке. Подготовьте ветошь для очистки заливных горловин и защитные перчатки.
Последовательность прокачки системы
Этапы работ:
- Запустите двигатель, прогрейте до 90°C (стрелка на приборной панели).
- Откройте кран отопителя салона на максимум.
- Снимите крышку расширительного бачка, добавьте антифриз до уровня «MAX».
- Ослабьте хомут на прокачном штуцере (расположен на шланге печки в подкапотном пространстве).
| Элемент системы | Расположение на Daewoo Nexia |
| Расширительный бачок | У левой фары (по ходу движения) |
| Прокачной штуцер | На патрубке отопителя возле выпускного коллектора |
| Кран печки | На блоке подачи жидкости в салон |
Дальнейшие действия:
- Медленно открутите штуцер на 1-2 оборота до появления шипения.
- Дождитесь выхода воздуха и появления струи антифриза без пузырей.
- Затяните штуцер, проверьте уровень жидкости в бачке (долейте при необходимости).
- Повторите процедуру 2-3 раза при работающем двигателе.
После удаления пробки проверьте прогрев воздушного потока: при исправной системе температура на выходе из дефлекторов должна достигать 45-50°C через 5 минут работы мотора на холостом ходу. Если проблема сохраняется, диагностируйте термостат или засорение радиатора печки.
Осмотр термостата на работоспособность
Прогрейте двигатель до рабочей температуры (85-95°C), контролируя показания по штатному датчику. Заглушите мотор и откройте капот для визуальной диагностики термостата.
Ощупайте верхний и нижний патрубки радиатора рукой (осторожно – возможен ожог!). Исправный термостат в холодном состоянии перекрывает большой круг циркуляции, поэтому нижний патрубок должен оставаться холодным первые 3-5 минут прогрева.
Проверка в движении
- Заведите автомобиль при +20°C окружающего воздуха
- Наблюдайте за стрелкой температуры на приборной панели:
- Достижение рабочей зоны за 5-7 минут – норма
- Медленный прогрев (более 10 минут) – признак заклинивания в открытом положении
- Резкий скачок к красной зоне – заклинивание в закрытом состоянии
| Состояние термостата | Температура нижнего патрубка | Поведение стрелки температуры |
|---|---|---|
| Исправен | Холодный при прогреве, теплеет после 85°C | Плавный рост до середины шкалы |
| Заклинил открытым | Нагрев с первых минут | Долгий прогрев, недобор температуры |
| Заклинил закрытым | Ледяной даже на горячем двигателе | Быстрый перегрев |
При выявлении неисправности демонтируйте термостат для замены. Важно: используйте термопасту при установке нового узла для улучшения теплопередачи корпуса.
Проведите контрольный тест после замены – при исправном термостате печка должна выдавать воздух 45-60°C на максимальном режиме через 10 минут работы двигателя.
Контроль работы помпы системы охлаждения
Помпа обеспечивает циркуляцию охлаждающей жидкости через радиатор печки. При её неисправности антифриз не поступает в теплообменник, что приводит к слабому обогреву салона. Проверку начинайте после прогрева двигателя до рабочей температуры.
Основные симптомы неисправной помпы: перегрев двигателя, холодные патрубки печки при горячем моторе, шумы в районе насоса. Убедитесь в отсутствии течи антифриза под автомобилем и на корпусе помпы.
Методы диагностики помпы
Проверка циркуляции жидкости:
- На прогретом двигателе пережмите верхний патрубок радиатора рукой.
- Попросите помощника резко повысить обороты до 3000 об/мин.
- Исправная помпа создаст ощутимый импульс давления под пальцами.
Контроль температуры патрубков:
- Верхний шланг радиатора печки должен быть горячим
- Нижний шланг – теплым (разница 15-20°C)
- Равномерно холодные патрубки указывают на отсутствие циркуляции
Визуальный осмотр и прослушивание:
| Признак | Неисправность |
| Люфт шкива помпы | Износ подшипников |
| Свист/скрежет при работе | Разрушение подшипника |
| Течь из дренажного отверстия | Износ сальника |
Важно: При замене помпы используйте оригинальные прокладки и герметик. Обязательно удалите воздух из системы через пробку на дроссельном узле после замены. Проверку проводите только на остывшем двигателе во избежание ожогов!
Диагностика кран отопителя (крана печки)
Перед диагностикой крана отопителя Daewoo Nexia убедитесь, что двигатель прогрет до рабочей температуры, уровень антифриза в норме, а термостат исправен. Подготовьте мультиметр, фонарик и набор отверток.
Откройте капот и найдите кран печки: он расположен на моторном щите со стороны водителя, рядом с вакуумным усилителем тормозов. К нему подходят два патрубка системы охлаждения и вакуумный шланг.
Проверка механических и электрических компонентов
Этапы диагностики:
- Контроль подачи напряжения:
- Отсоедините электрический разъем крана при включенном зажигании.
- Замерьте мультиметром напряжение на контактах разъема при переключении регулятора температуры в салоне в положение "макс. нагрев". Норма: 12В.
- Проверка штока крана:
- Снимите вакуумный шланг и визуально оцените ход штока при переключении режимов печки. Шток должен перемещаться на 5-7 мм.
- Если шток не двигается – аккуратно пошевелите его плоскогубцами (возможно заклинивание).
- Тест вакуумной системы:
- Запустите двигатель, установите печку на "холодно".
- Отсоедините вакуумный шланг от крана: должен появиться шипящий звук (признак разрежения).
- Перекройте шланг пальцем: разрежение должно сохраняться 15-20 секунд.
Таблица частых неисправностей:
| Симптом | Вероятная причина | Решение |
| Шток неподвижен | Заклинивание штока из-за накипи, коррозии | Замена крана или очистка механизма WD-40 |
| Нет напряжения на разъеме | Обрыв проводки, неисправность регулятора температуры | Прозвонка цепи, замена датчика печки |
| Нет разрежения в шланге | Трещины шланга, утечка в вакуумном блоке | Замена шланга, проверка вакуумного реле |
При отсутствии видимых дефектов демонтируйте кран, продуйте патрубки компрессором для проверки проходимости. Если антифриз не циркулирует через кран даже при открытом штоке – замените узел целиком. После ремонта обязательно выполните прокачку системы охлаждения для удаления воздушных пробок.
Замена неисправного крана печки Дэу Нексия
Кран печки регулирует подачу охлаждающей жидкости в радиатор отопителя. При его заклинивании, засоре или течи печка перестает греть салон. Основные признаки неисправности: холодный воздух на всех режимах, протечка антифриза под торпедой или неравномерный прогов.
Для замены потребуются: новый кран (оригинальный или аналог, например JS 344601), антифриз (4-5 л), емкость для слива ОЖ, набор ключей (на 8, 10, 13 мм), отвертки, плоскогубцы, ветошь, новые хомуты. Работы выполняйте на остывшем двигателе во избежание ожогов.
| Этап | Ключевые действия | Важные нюансы |
|---|---|---|
| Подготовка | Отсоединить минусовую клемму АКБ | Снизить давление в системе охлаждения |
| Слив ОЖ | Частично слить антифриз через пробку радиатора | Уровень должен быть ниже крана |
Пошаговая замена крана
- Демонтаж старого крана:
- Снимите пластиковую накладку под рулевой колонкой
- Ослабьте хомуты плоскогубцами на шлангах крана
- Отсоедините нижний и верхний шланги (подставьте емкость для остатков ОЖ)
- Выкрутите болт крепления корпуса крана к кузову (ключ на 10 мм)
- Извлеките кран, отсоединив тягу привода заслонки
- Монтаж нового крана:
- Сравните старый и новый краны: положение патрубков и рычага должно совпадать
- Закрепите корпус болтом, подключите тягу привода
- Наденьте шланги на патрубки, затяните новыми хомутами
- Завершение работ:
- Долейте антифриз до нормы в расширительный бачок
- Прогрейте двигатель до рабочей температуры
- Проверьте герметичность соединений и работу печки на всех режимах
- Удалите воздушные пробки через пробку на патрубке дроссельного узла
Важно: При установке крана совместите метки на рычаге и корпусе для корректного открытия заслонки. Если печка после замены дует холодным воздухом, вероятна воздушная пробка – повторите процедуру удаления воздуха.

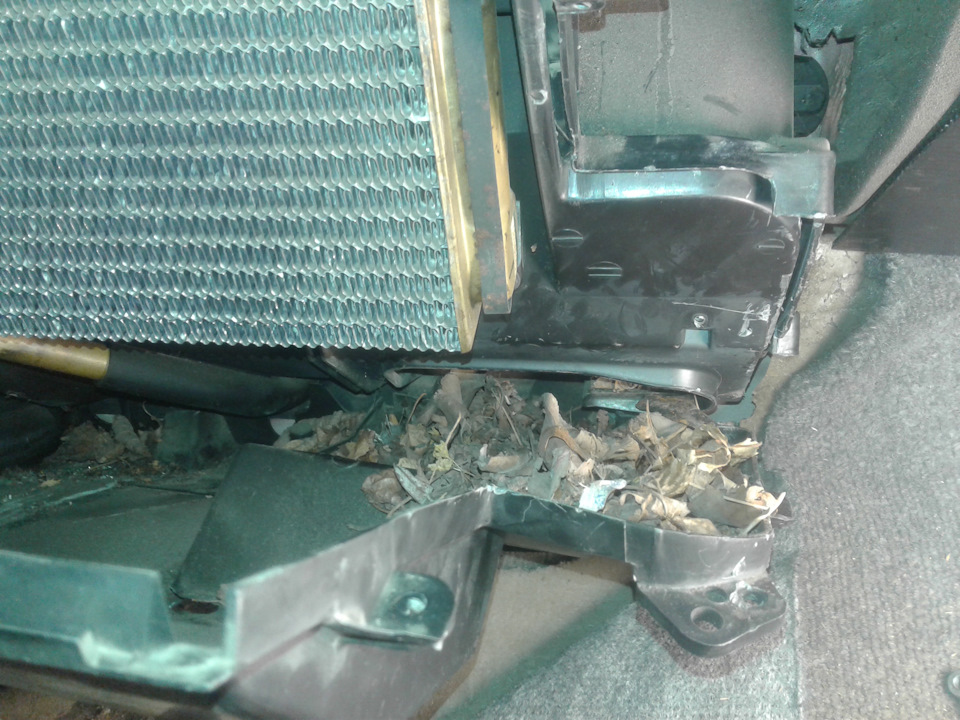

Очистка радиатора печки от засоров
Засорение трубок и пластин радиатора печки (отопителя) грязью, ржавчиной, накипью или остатками старого герметика – частая причина слабого нагрева воздуха в салоне Nexia. Эти отложения создают барьер для циркуляции горячей охлаждающей жидкости и существенно снижают эффективность теплообмена.
Перед началом работ убедитесь, что проблема именно в засоре радиатора печки. Ключевой признак – сильный нагрев подводящего патрубка к радиатору печки (обычно верхнего) и значительно более холодный обратный патрубок (нижний) при работающем на полную мощность отопителе и прогретом двигателе. Это указывает на плохую циркуляцию жидкости через сам радиатор.
Методы очистки радиатора печки
Существует два основных подхода к очистке: без снятия радиатора с автомобиля и со снятием. Первый метод проще, но менее эффективен для сильных засоров.
Способ 1: Промывка радиатора печки без снятия (продувка и промывка в системе):
- Обеспечьте безопасность: Дайте двигателю полностью остыть. Снимите крышку расширительного бачка очень медленно, стравив возможное остаточное давление.
- Отсоедините патрубки: Ослабьте хомуты и аккуратно снимите оба патрубка (подводящий и обратный) с штуцеров радиатора печки. Подготовьте емкости для слива небольшого количества ОЖ.
- Продувка (Механическая очистка):
- Попробуйте продуть радиатор печки в обратном направлении потоку жидкости (от обратного патрубка к подводящему) сжатым воздухом из компрессора. Используйте умеренное давление!
- Можно попытаться промыть радиатор струей воды под давлением (из шланга) в том же обратном направлении. Будьте готовы к вылетающей грязи.
- Химическая промывка (Более эффективна):
- Вставьте шланг в подводящий штуцер радиатора печки (верхний).
- Залейте через шланг специальную промывочную жидкость для системы охлаждения, раствор лимонной кислоты (1-2 ст.л. на литр горячей воды) или уксусной кислоты (0.5 л 9% уксуса на 10 л воды). Избегайте агрессивных кислот для алюминиевых радиаторов без проверки!
- Заглушите оба штуцера радиатора подручными средствами (подойдут подходящие болты с резиновыми уплотнителями, плотные пробки). Оставьте раствор внутри радиатора на несколько часов (лучше на ночь).
- Слейте раствор, тщательно промойте радиатор печки чистой водой под давлением в обоих направлениях до чистой воды.
- Обратная сборка: Наденьте патрубки на штуцеры, затяните хомуты. Долейте ОЖ до необходимого уровня в расширительном бачке, удалите воздушные пробки из системы охлаждения.
Способ 2: Промывка радиатора печки со снятием (Наиболее эффективный):
- Снимите радиатор печки: Эта процедура на Nexia требует частичной разборки торпедо с водительской стороны. Отсоедините патрубки, электропроводку вентилятора (если есть), снимите воздуховоды и крепеж, аккуратно извлеките радиатор в сборе с кожухом.
- Внешняя очистка: Тщательно очистите внешние пластины радиатора от пыли, пуха и грязи с помощью мягкой щетки и струи воды или сжатого воздуха. Не повредите тонкие пластины!
- Внутренняя промывка:
- Заглушите один штуцер радиатора.
- Залейте выбранную промывочную жидкость (спецсредство, раствор лимонной/уксусной кислоты) через второй штуцер. Заглушите и его.
- Интенсивно встряхивайте и переворачивайте радиатор в течение 10-15 минут.
- Оставьте раствор внутри на 1-3 часа (или согласно инструкции к промывке).
- Слейте грязный раствор. Тщательно промойте радиатор мощной струей чистой воды в обоих направлениях до полной прозрачности вытекающей воды.
- Продувка и просушка: Продуйте радиатор сжатым воздухом, чтобы удалить остатки воды из трубок. Дайте ему полностью высохнуть.
- Установка: Установите чистый и сухой радиатор печки на место в обратном порядке снятию. Подсоедините патрубки, электропроводку, воздуховоды. Залейте ОЖ, удалите воздушные пробки.
Важные замечания:
| Материал радиатора: | Большинство радиаторов печки Nexia - алюминиевые. Избегайте использования сильных кислот (соляная, ортофосфорная без точного контроля) и едких щелочей для промывки, они могут разъесть металл. |
| Промывочные средства: |
|
| Давление: | При продувке сжатым воздухом или промывке водой/химией ни в коем случае не используйте чрезмерно высокое давление, чтобы не повредить тонкие трубки и пластины радиатора. |
| Результат: | После успешной очистки оба патрубка радиатора печки должны прогреваться примерно одинаково хорошо, а температура воздуха из дефлекторов должна значительно повыситься. |
Проверка приводов заслонок отопителя
Неисправность сервоприводов заслонок – распространённая причина слабого обогрева салона Нексии. Эти электромеханические устройства управляют положением заслонок, отвечающих за распределение и температуру воздушного потока. Отказ привода температурной заслонки или заслонки рециркуляции напрямую влияет на эффективность печки.
Проверку начинайте после остановки двигателя и снятия минусовой клеммы с АКБ для безопасности. Основные приводы расположены за центральной консолью, доступ к ним часто требует частичного демонтажа бардачка или панели под рулевой колонкой для визуального контроля и диагностики.
Порядок диагностики сервоприводов
- Визуальный осмотр: Убедитесь в целостности корпусов приводов и отсутствии механических повреждений рычагов, соединяющих их с заслонками.
- Проверка механической связи: Вручную (осторожно) попробуйте пошевелить рычаг заслонки. Он должен перемещаться с небольшим усилием, без заеданий. Затруднённый ход указывает на проблему в механизме заслонки или её приводе.
- Тест подачи питания:
- Включите зажигание (двигатель можно не запускать).
- Переключите регулятор температуры на максимум.
- Слушайте: исправный привод температурной заслонки при этом издает характерный жужжащий звук (около 5-10 секунд).
- Проверка электрики:
- Отсоедините разъём питания привода.
- Тестером (в режиме вольтметра) измерьте напряжение на контактах разъёма при изменении положения регулятора температуры с минимума на максимум. Наличие напряжения 12В подтверждает исправность цепи управления от блока климата.
- Прозвоните тестером (в режиме омметра) обмотки мотора привода между контактами разъёма. Отсутствие сопротивления (обрыв) или его значение, близкое к нулю (КЗ), указывают на неисправность электродвигателя.
| Признак неисправности | Возможная причина |
|---|---|
| Привод не подаёт звуков при изменении настроек | Отсутствие питания, обрыв обмотки, заклинивание механизма |
| Звук есть, но заслонка не двигается | Сломанные шестерни редуктора, отсоединённый рычаг |
| Движение заслонки рывками или не до конца | Износ шестерён, загрязнение направляющих заслонки, слабое напряжение |
Обнаружив нерабочий привод, замените его на новый. После установки подключите АКБ, включите зажигание и проверьте плавность срабатывания заслонки при изменении положения регулятора температуры. Убедитесь в восстановлении нормальной работы отопителя.
Оценка состояния патрубков печки
Проверьте патрубки на входе и выходе печки визуально и тактильно. Запустите двигатель, прогрейте его до рабочей температуры (80-90°C) и включите печку на максимальный режим.
Осторожно ощупайте оба шланга: подающий должен быть горячим по всей длине, обратный – теплым. Значительная разница температур указывает на завоздушивание или засор.
Ключевые признаки проблем
Ищите следующие дефекты:
- Размягчение или вздутие стенок – признак скорого разрыва
- Трещины, потертости о кузовные элементы, особенно в местах перегибов
- Затвердевание резины и следы подтекания антифриза
- Загибы и перекручивания, нарушающие циркуляцию
При выявлении дефектов замените патрубки. Используйте оригинальные запчасти или качественные аналоги с аналогичным диаметром и термостойкостью.
| Патрубок | Норма | Неисправность |
|---|---|---|
| Подающий (от двигателя) | Равномерно горячий | Холодный/частично теплый |
| Обратный (к двигателю) | Теплый по всей длине | Холодный, ледяной на конце |
Тестирование электродвигателя вентилятора
Неисправность электродвигателя вентилятора – частая причина слабого обогрева в Daewoo Nexia. Если воздушный поток из дефлекторов недостаточен даже на максимальной скорости, мотор требует диагностики. Нарушение работы связано с износом щеток, подклиниванием ротора или межвитковым замыканием обмотки.
Перед тестированием отсоедините минусовую клемму АКБ и снимите декоративную панель под бардачком для доступа к мотору. Подготовьте мультиметр, контрольную лампу 12В и комплект проводов с зажимами "крокодил". Убедитесь, что печка выключена.
Порядок проверки
- Подача прямого напряжения:
- Отсоедините разъем питания электродвигателя
- Подайте "+12В" с АКБ на красный провод мотора
- Подключите "-" к черному проводу кузова
- Исправный мотор запустится на максимальных оборотах
- Диагностика цепи управления:
- Верните разъем на место
- Включите зажигание и печку на 1-ю скорость
- Проверьте мультиметром напряжение на красном проводе разъема
- Прозвонка резистора:
- При отсутствии напряжения на 1-й скорости
- Снимите резистор обдува (расположен в воздуховоде)
- Прозвоните контакты между собой (сопротивление 1-2 Ом)
| Результат теста | Возможная неисправность |
|---|---|
| Мотор не вращается при прямой подаче 12В | Залипание щеток, обрыв обмотки, заклинивание подшипника |
| Двигатель работает рывками | Износ щеток, загрязнение коллектора |
| Нет напряжения на разъеме | Перегорел предохранитель F5 (15А), неисправен переключатель скоростей |
| Отсутствует сопротивление на резисторе | Обрыв нити резистора (требует замены) |
Чистка салонного фильтра (при наличии)
Салонный фильтр в Daewoo Nexia служит барьером для пыли, пыльцы и грязи, поступающей с воздухом в систему отопления и кондиционирования. Сильно загрязненный фильтр резко снижает пропускную способность воздушного потока через печку, что напрямую влияет на эффективность обогрева салона.
Проверка состояния и своевременная чистка (или замена) фильтра – один из первых и простейших шагов при диагностике слабого обдува печкой. Находится он обычно за бардачком (вещевым ящиком) в салоне. Уточните в руководстве к вашему автомобилю, установлен ли он и где именно расположен.
Порядок чистки/замены салонного фильтра
- Откройте бардачок: Освободите его от содержимого.
- Снимите бардачок: Как правило, нужно отвести в стороны боковые фиксаторы (усики) и потянуть бардачок вниз и на себя, снимая с направляющих.
- Найдите корпус фильтра: За бардачком на торпедо будет виден прямоугольный пластиковый лючок.
- Откройте крышку корпуса: Отщелкните фиксаторы или открутите крепеж (если есть) и снимите крышку.
- Извлеките фильтр: Аккуратно потяните старый фильтр вниз и наружу.
Оценка состояния и действия:
- Сильное загрязнение (пыль, листья, мусор): Фильтр подлежит замене. Попытки его почистить будут малоэффективны.
- Умеренное загрязнение (запыленность): Можно попробовать аккуратно продуть фильтр сжатым воздухом против направления штатного потока воздуха (обычно со стороны салона в сторону моторного щита). Не выбивайте и не мойте стандартный бумажный фильтр – это его испортит.
Установка нового фильтра:
- Убедитесь, что новый фильтр полностью идентичен старому по размеру и типу.
- Обратите внимание на маркировку направления потока воздуха (стрелки на рамке фильтра). Установите фильтр так, чтобы стрелки указывали в направлении от салона к моторному щиту (в сторону движения воздуха в системе).
- Аккуратно вставьте фильтр в корпус до упора, не перекашивая.
- Закройте крышку корпуса фильтра, защелкнув фиксаторы или закрутив винты.
- Установите бардачок на место: Заведите его на направляющие и зафиксируйте боковые усики.
| Действие | Ключевой момент |
|---|---|
| Извлечение фильтра | Запомните ориентацию старого фильтра перед извлечением |
| Чистка (если применимо) | Только продувка воздухом, без воды и агрессивной чистки |
| Установка нового | Строго соблюдать направление потока (стрелки на фильтре) |
После установки чистого или нового фильтра проверьте работу печки на разных скоростях вентилятора. Улучшение воздушного потока свидетельствует о том, что загрязнение фильтра было причиной слабого обогрева. Если проблема с нагревом воздуха осталась, потребуется дальнейшая диагностика системы отопления.
Проверка предохранителей цепи отопителя
Начните диагностику с визуального осмотра предохранителей, отвечающих за работу отопителя. Найдите монтажный блок предохранителей – в Daewoo Nexia он расположен в салоне под панелью приборов со стороны водителя или в подкапотном пространстве (точное расположение уточняйте в руководстве конкретной модели).
Изучите схему на крышке блока или в технической документации, чтобы идентифицировать предохранители, связанные с вентилятором печки, управлением заслонками и дополнительными элементами климатической установки (обычно обозначены как "Heater", "Blower", "HVAC").
Пошаговая процедура проверки
Необходимые инструменты: автомобильный тестер (мультиметр) или контрольная лампа 12В, пинцет для извлечения предохранителей.
- Заглушите двигатель и выньте ключ из замка зажигания.
- Извлеките целевой предохранитель с помощью пинцета (обычно встроен в блок).
- Осмотрите металлическую перемычку внутри предохранителя на предмет обрыва или потемнения колбы.
- Прозвоните мультиметром в режиме сопротивления:
- Исправный – покажет 0 Ом
- Перегоревший – бесконечное сопротивление (OL)
- Альтернативно: установите предохранитель обратно, включите зажигание и печку на максимальный режим. Проверьте напряжение тестером на обоих контактах предохранителя в гнезде:
Показания Диагноз 12В на обоих контактах Предохранитель исправен 12В только на одном контакте Перегорел Отсутствие напряжения Проблема в питании до предохранителя - Заменяйте перегоревший элемент строго на предохранитель того же номинала (указан на корпусе).
Важно: Если новый предохранитель мгновенно перегорает – ищите короткое замыкание в цепи отопителя (проводка, мотор вентилятора, регулятор скорости). Дальнейшую диагностику проводите при отключенном питании.
Диагностика реле управления печкой
Реле управления печкой регулирует подачу питания на электродвигатель вентилятора отопителя. Неисправность этого элемента приводит к отказу работы печки на определенных скоростях или полному отсутствию обдува. Основные признаки проблем с реле – вентилятор дует только на максимальной скорости либо не включается вообще.
Локация реле зависит от года выпуска Нексии: в ранних моделях (до ~2008 г.) оно установлено под панелью возле ног водителя, в поздних – в монтажном блоке под капотом. Для точного определения сверьтесь с сервисной документацией конкретной модификации.
Проверка реле управления
Выполняйте диагностику в следующем порядке:
- Снимите реле, предварительно отсоединив минусовую клемму АКБ.
- Визуально осмотрите корпус и контакты. Трещины, подгоревшие дорожки или оплавленные выводы требуют замены.
- Прозвоните мультиметром:
- Переведите прибор в режим проверки сопротивления (Ω).
- Проверьте цепь катушки (выводы 85-86): сопротивление 50-120 Ом – норма, "бесконечность" – обрыв.
- Проверьте силовые контакты (выводы 30-87): при подаче 12В на контакты 85-86 должно появляться замыкание (0-2 Ом).
Таблица: Распиновка реле (стандартный 4-контактный тип)
| Номер вывода | Назначение | Нормальное состояние |
|---|---|---|
| 30 | Питание от АКБ (+12В) | Постоянно |
| 87 | Выход на двигатель печки | Разомкнут |
| 85 | Управляющий "минус" | Активируется переключателем |
| 86 | Управляющий "+12В" | Постоянно |
Важно: При замене используйте реле с идентичными параметрами (номинал тока/напряжения). Проверьте предохранитель F7 (15А) в салонном блоке – его перегорание имитирует неисправность реле. Если диагностика подтвердила поломку, установите новое реле, соблюдая ориентацию контактов.
Тестирование регулятора скорости вентилятора
Проверка регулятора начинается с визуального осмотра разъёмов и проводов на предмет окисления, оплавления или механических повреждений. Убедитесь в надёжности контактов и отсутствии переломов в жгуте между блоком управления печкой и самим резистором.
Для точной диагностики потребуется мультиметр в режиме измерения сопротивления (Омы). Снимите резистор с посадочного места, отсоединив колодку проводов, чтобы исключить влияние других элементов цепи.
Порядок проверки сопротивлений
- Переключите мультиметр на диапазон 0-20 кОм.
- Подключите щупы к входному контакту питания (обычно обозначен «+») и выходным контактам скоростей:
- Между «+» и контактом 1-й скорости – ожидаемое значение: ~3.9-4.1 Ом
- Между «+» и контактом 2-й скорости – ожидаемое значение: ~1.5-1.8 Ом
- Между «+» и контактом 3-й скорости – ожидаемое значение: ~0.8-1.0 Ом
Важно: Показания могут незначительно отличаться в зависимости от модели года выпуска. Бесконечное сопротивление или значения, отличающиеся от нормы более чем на 15%, указывают на неисправность.
| Скорость | Нормальное сопротивление (Ом) | Признак неисправности |
|---|---|---|
| 1 | 3.9-4.1 | Обрыв или завышение (>5 Ом) |
| 2 | 1.5-1.8 | Отсутствие контакта (∞) |
| 3 | 0.8-1.0 | Короткое замыкание (~0 Ом) |
Дополнительно проверьте цепь массы: сопротивление между корпусом резистора и минусом АКБ должно быть близко к нулю. Если все замеры в норме, но скорости работают некорректно, исследуйте исправность кнопки управления и проводки до моторчика.
Калибровка датчика температуры салона
При некорректных показаниях датчика температуры салона система отопления может неправильно регулировать подачу тепла, даже если остальные компоненты исправны. Калибровка требуется при явных расхождениях между фактической температурой в салоне и показаниями на дисплее климат-контроля или при самопроизвольном изменении режимов обдува.
Для выполнения процедуры потребуется мультиметр с функцией замера сопротивления (Ом), термометр для салона и таблица эталонных значений сопротивления датчика для вашей модели Nexia. Работы проводятся при температуре двигателя ниже 30°C.
Порядок калибровки:
- Отключите минусовую клемму аккумулятора
- Снимите декоративную накладку под лобовым стеклом со стороны водителя
- Отсоедините разъем датчика температуры (расположен за зеркалом заднего вида)
- Измерьте сопротивление датчика мультиметром
- Сравните показания с эталонными значениями:
Температура (°C) Сопротивление (Ом) 10 3,500-3,700 20 2,300-2,500 30 1,500-1,700 - При отклонении более 15%:
- Очистите чувствительный элемент датчика сжатым воздухом
- Проверьте целостность проводов до блока управления печкой
- Замените датчик при несоответствии норме после очистки
- Соберите компоненты в обратном порядке
- Выполните тестовый запуск двигателя с прогревом до 90°C
Важно: После калибровки датчика обязательно протестируйте работу печки на всех режимах. Если проблема сохраняется, проверьте сервоприводы заслонок и уровень охлаждающей жидкости. Для точной диагностики считайте ошибки блока управления климат-контроля через диагностический разъем OBD-II.
Проверка управляющих кнопок на панели
Перед разборкой панели убедитесь, что зажигание автомобиля выключено. Снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания и срабатывания подушек безопасности. Подготовьте тонкую плоскую отвертку или пластиковый медиатор для аккуратного демонтажа декоративных накладок.
Аккуратно подденьте и снимите центральную накладку панели вокруг кнопок управления печкой. Проверьте надежность фиксации разъемов проводки, идущих к блоку кнопок – плохой контакт часто вызывает отказ регулировок. Визуально осмотрите состояние контактов на предмет окисления или механических повреждений.
Диагностика кнопок
Используйте мультиметр для проверки:
- Переключите прибор в режим прозвонки (значок диода или звука).
- Снимите кнопку с посадочного места, отсоединив разъем при необходимости.
- Приложите щупы к контактам кнопки в состоянии "нажато" – исправная кнопка покажет близкое к нулю сопротивление (короткое замыкание).
- В отпущенном состоянии сопротивление должно быть бесконечным (разрыв цепи).
Важно: проверяйте каждую кнопку отдельно (рециркуляция, обдув стекла, распределение потоков). Особое внимание уделите кнопке включения печки – ее отказ блокирует всю систему.
| Тип неисправности | Действие |
|---|---|
| Кнопка не прозванивается при нажатии | Замените кнопку целиком или разберите для чистки контактов спиртом |
| Окисление контактов на разъеме | Обработайте контактные группы WD-40 и просушите сжатым воздухом |
| Механический износ фиксаторов | Установите новый блок кнопок (продается как единый модуль) |
После ремонта соберите панель в обратном порядке, подключите АКБ и проверьте работу печки на всех режимах. Если функции восстановились – причина была в управляющих элементах. При сохранении проблемы переходите к диагностике электродвигателя отопителя и терморегулятора.
Анализ герметичности системы охлаждения
Нарушение герметичности контура охлаждения напрямую влияет на эффективность печки Daewoo Nexia. Даже незначительная утечка антифриза снижает давление в системе, провоцирует завоздушивание и уменьшает объём теплоносителя, поступающего в радиатор отопителя. Необходимо тщательно обследовать все узлы на предмет протечек перед углублённой диагностикой.
Начинайте проверку на холодном двигателе (во избежание ожогов). Визуально осмотрите патрубки, соединения, радиаторы (основной и печки), помпу и расширительный бачок. Обращайте внимание на следы подтёков, белесые или ржавые разводы – кристаллизовавшиеся остатки тосола. Особое внимание уделите местам хомутов и термостату.
Ключевые этапы диагностики
Выполните комплексную проверку герметичности следующим образом:
- Тест под давлением:
- Подключите ручной насос (тестер) к горловине расширительного бачка или радиатора.
- Создайте давление 1.0-1.5 бар (сверьтесь с техпаспортом авто).
- Зафиксируйте показания манометра на 10-15 минут. Падение давления указывает на утечку.
- Контроль уровня антифриза:
- Отметьте уровень жидкости в бачке на холодном двигателе.
- Заведите мотор, прогрейте до рабочей температуры.
- Сравните уровень после остывания. Уменьшение объёма подтверждает потерю тосола.
- Поиск скрытых дефектов:
- Проверьте прокладку ГБЦ: осмотрите масляный щуп и пробку расширительного бачка на наличие эмульсии (белой пены).
- Исследуйте салон: влажный ковёр под педалями или сладковатый запах в салоне сигнализируют о протекании радиатора печки.
Важно! Устраняйте обнаруженные течи незамедлительно: замените треснувшие патрубки, подтяните хомуты или установите новый радиатор. После ремонта обязательно прокачайте систему для удаления воздушных пробок через пробку на блоке цилиндров или штуцер дроссельного узла (в зависимости от года выпуска Nexia).
Промывка системы охлаждения двигателя
Загрязнение системы охлаждения – частая причина слабого обогрева салона Daewoo Nexia. Отложения ржавчины, накипи и остатков старого тосола снижают эффективность теплообмена радиатора печки и циркуляции антифриза. Промывка восстанавливает нормальную работу контура.
Процедура выполняется после слива старой охлаждающей жидкости. Обязательно прогрейте двигатель до рабочей температуры перед сливом для взбалтывания осадка. Используйте емкость объемом не менее 8 литров и соблюдайте меры предосторожности – горячий антифриз токсичен!
Этапы промывки
- Первичная очистка водой: Залейте дистиллированную воду в расширительный бачок. Запустите двигатель на 10-15 минут с включенной печкой на максимум. Слейте загрязненную воду.
- Применение спецсредства: Добавьте промывочный состав (например, Lavr Motor Flush Radiator или Hi-Gear Radiator Flush) в систему согласно инструкции производителя. Прогрейте мотор 30-40 минут.
- Интенсивное полоскание: Слейте раствор, промойте систему 2-3 раза дистиллированной водой до прозрачности сливаемой жидкости. Контролируйте цвет воды – прекращайте при отсутствии примесей.
- Финишная продувка: Отсоедините нижний патрубок печки и подайте сжатый воздух (до 1.5 атм) в систему через расширительный бачок для удаления остатков воды из радиатора отопителя.
Критические ошибки:
- Использование водопроводной воды (вызывает накипь)
- Промывка без снятия термостата (не очищает малый контур)
- Неплотное закрытие сливных пробок блока цилиндров и радиатора
После промывки незамедлительно залейте новый антифриз марки G11 или G12 (проверьте спецификацию в мануале). Объем системы Daewoo Nexia – 7.8 л. Для полного удаления воздушных пробок после заливки прогрейте двигатель с открытым расширительным бачком, погазуйте на 2000-2500 об/мин и последовательно сожмите патрубки печки.
Замена тосола перед зимним сезоном
Старый или неподходящий тосол резко снижает эффективность печки Daewoo Nexia из-за потери теплоемкости, засорения радиатора отопителя и риска воздушных пробок. Замену жидкости нужно проводить минимум раз в 2 года или 60 000 км, но перед зимой – обязательно.
Используйте только рекомендованные для Nexia тосолы класса G12 (красный/фиолетовый) или G12++. Смешивание разных типов антифризов вызывает образование осадка, который забьёт тонкие трубки радиатора печки и ухудшит прогрев салона.
Пошаговая инструкция замены
- Слив старого тосола:
- Прогрейте двигатель до 50-60°C (для лучшего стекания), заглушите мотор
- Подставьте широкую ёмкость под сливную пробку радиатора (нижний левый угол)
- Открутите пробку и сливную пробку блока цилиндров (рядом с выпускным коллектором)
- Снимите крышку расширительного бачка для ускорения слива
- Промывка системы:
- Закройте сливные пробки, залейте в бачок дистиллированную воду до отметки "MAX"
- Запустите двигатель, включите печку на максимум, прогрейте до срабатывания вентилятора
- Слейте воду. Повторяйте 2-3 раза, пока вода не станет прозрачной
- Заливка нового тосола:
- Затяните сливные пробки с новыми уплотнителями (момент 20-25 Нм)
- Заливайте тосол через расширительный бачок медленно до уровня "MIN"
- Запустите двигатель, прогрейте до рабочей температуры, печка – на максимальный обдув
- Доливайте тосол при падении уровня (после выхода воздушных пробок) до отметки "MAX"
Контроль после замены:
- Через 2-3 дня прогрева проверьте уровень тосола (только на холодном двигателе!)
- Убедитесь в отсутствии подтёков под автомобилем
- При появлении белого налёта внутри бачка или слабом нагреве – повторите промывку
| Параметр | Значение |
| Объём системы охлаждения | 7.5 л |
| Рекомендуемый тосол | G12/G12++ (красный/фиолетовый) |
| Температура замерзания | не выше -40°C |
После замены тосол должен оставаться чистым и однородным – маслянистые пятна или ржавый оттенок указывают на неисправность двигателя. Проверьте термостат (открытие при 87±2°C) и крышку расширительного бачка (давление открытия 1.1 атм), их износ – частая причина плохой работы печки.
Ремонт смесительных заслонок воздуховодов
Смесительные заслонки регулируют пропорции горячего (от радиатора) и холодного воздуха в системе отопления. При их неисправности печка дует холодным или едва теплым воздухом даже на максимальной температуре. Основные причины – заклинивание механизма, обрыв тяги или износ уплотнителей.
Для доступа к заслонкам снимите центральную консоль и дефлекторы воздуховодов. Открутите крепеж панели климат-контроля/рукояток печки и аккуратно демонтируйте блок управления. Под ним расположен воздуховод с сервоприводом и рычагами заслонок.
Диагностика и устранение неисправностей
Проверка тяги и сервопривода:
- Вручную переместите рычаг заслонки. Ход должен быть плавным, без заеданий.
- При включенной печке на максимум заслонка обязана полностью перекрывать холодный канал.
- Если привод не реагирует на повороты регулятора – проверьте разъем подключения и напряжение на фишке.
Распространенные дефекты:
| Проблема | Решение |
| Заклинивание оси заслонки | Очистить вал от грязи, смазать графитовой смазкой |
| Обрыв пластиковой тяги | Заменить тягу или зафиксировать металлической скобой |
| Износ уплотнителей створки | Наклеить новый поролон по контуру заслонки |
| Люфт креплений рычага | Усилить посадочные места эпоксидной смолой |
Сборка и проверка:
- Установите заслонку в корпус, убедившись в герметичности прилегания.
- Подключите сервопривод до фиксации разъема.
- Включите зажигание, проверните регулятор температуры от MIN до MAX – привод должен четко отрабатывать движение.
- Соберите консоль в обратной последовательности.
Важно: Перед установкой панелей проверьте нагрев воздуха на всех режимах вентилятора. При правильном ремонте на максимуме температуры из дефлекторов идет воздух >60°C.
Устранение подсоса воздуха в моторный отсек
Подсос неучтенного воздуха во впускном тракте после ДМРВ обедняет топливную смесь, провоцируя нестабильную работу двигателя на холостом ходу и недостаточный прогрев антифриза. Это напрямую влияет на эффективность печки, поскольку двигатель не выходит на рабочую температуру.
Воздух проникает через поврежденные уплотнения, трещины в патрубках или изношенные прокладки. Для диагностики требуется последовательная проверка критичных узлов системы впуска, начиная с визуального осмотра.
Порядок диагностики и ремонта
Критичные точки для проверки:
- Гофрированный патрубок между ДМРВ и дросселем (трещины, разрывы)
- Вакуумные шланги к регулятору холостого хода, усилителю тормозов
- Уплотнительные кольца топливных форсунок
- Прокладка впускного коллектора
- Соединения вакуумного усилителя тормозов
Методы выявления подсоса:
- Запустите двигатель и распылите WD-40 или очиститель карбюратора на подозрительные соединения. Изменение оборотов мотора укажет на утечку.
- Пережмите патрубки плоскогубцами (на короткое время) для отслеживания реакции двигателя.
- Проверьте герметичность системы дымогенератором – визуализирует места проникновения воздуха.
Способы устранения:
| Дефект | Решение |
| Поврежденные шланги/гофра | Замена новыми элементами с проверкой плотности хомутов |
| Износ колец форсунок | Установка ремонтного комплекта уплотнителей |
| Прогорание прокладки коллектора | Замена прокладки с затяжкой гаек динамометрическим ключом |
| Трещины в пластиковых элементах | Обработка термостойким герметиком или замена детали |
После ремонта выполните тестовую поездку, контролируя прогрев двигателя и температуру воздушного потока из печки. Устранение подсоса нормализует работу СОД и восстановит эффективность отопителя.
Диагностика неисправностей блока управления
Проверка блока управления печкой Daewoo Nexia начинается с визуального осмотра разъемов и проводов. Убедитесь в отсутствии окислений, механических повреждений или следов перегрева на контактах и корпусе модуля. Отсоедините разъемы, осмотрите штырьки на предмет деформации и проверьте плотность их фиксации в гнездах.
Далее протестируйте питание и "массу" блока управления. При включенном зажигании измерьте мультиметром напряжение на клеммах питания (обычно +12В) и целостность цепи заземления. Отклонение напряжения ниже 11В или обрыв "массы" требуют проверки реле, предохранителей и целостности проводки до модуля.
Пошаговая диагностика электронных компонентов
- Проверка выходных сигналов: Подключите тестер к клеммам управления заслонками и вентилятором. Изменяя режимы на панели, убедитесь в наличии напряжения (0-12В) на соответствующих выходах.
- Анализ входных сигналов: Протестируйте провода датчиков температуры салона и положения заслонок. Сопротивление должно меняться плавно при ручной регулировке.
- Тест CAN-шины: При наличии диагностического разъдела OBD-II считайте ошибки через сканер. Коды неисправностей (например, U1xxx) укажут на проблемы обмена данными.
| Тип неисправности | Признаки | Метод проверки |
|---|---|---|
| Обрыв цепи | Полное отсутствие реакции на регулировки | Прозвонка мультиметром |
| Короткое замыкание | Срабатывание предохранителя, запах гари | Замер сопротивления изоляции |
| Сбой ПО | Беспорядочное переключение режимов | Перепрошивка модуля |
Важно: При замене блока управления требуется адаптация заслонок через сервисное оборудование. Самопроизвольное движение шторок после включения свидетельствует о корректной калибровке.
Список источников
Для подготовки инструкции по ремонту печки Daewoo Nexia использовались технические документы и экспертные рекомендации.
Ниже приведены ключевые источники информации по диагностике и устранению неисправностей системы отопления.
- Официальное руководство по ремонту Daewoo Nexia (издательство "Легион-Автодата")
- Эксплуатация и техническое обслуживание Daewoo Nexia (авторский коллектив А. В. Волгин, С. В. Банников)
- Форум Daewoo Club Russia: раздел "Nexia" (архив обсуждений проблем отопления)
- Видео-инструкции по замене термостата и радиатора печки (канал "Гараж 54")
- Технический бюллетень "Типовые неисправности системы охлаждения двигателей A15SMS"
- Методичка "Диагностика климатических систем автомобилей" (НТЦ "Автоэксперт")
