Не работает прикуриватель? Решение здесь!
Статья обновлена: 18.08.2025
Прикуриватель или гнездо 12V в автомобиле давно перестали быть просто источником огня для сигарет. Сегодня это ключевая точка питания для навигаторов, видеорегистраторов, зарядных устройств и другой электроники. Его отказ моментально создает дискомфорт и ограничивает функционал салона.
Причины неисправности могут варьироваться от банального перегорания предохранителя до сложных проблем с проводкой, контактами или самим гнездом. Игнорирование поломки иногда приводит к более серьезным последствиям, включая риски короткого замыкания.
Эта статья поможет последовательно провести диагностику неработающего прикуривателя, найти источник проблемы и устранить его своими силами. Вы узнаете, где искать предохранитель, как проверить цепь мультиметром и какие шаги предпринять при механических повреждениях гнезда.
Проверьте на работу другие электроприборы в автомобиле
Если прикуриватель перестал функционировать, первым делом протестируйте другие устройства, подключенные к бортовой сети. Включите фары, магнитолу, стеклоподъемники или плафон освещения салона. Это поможет определить масштаб проблемы: неисправность касается только прикуривателя или всей электросистемы.
Отсутствие реакции у нескольких приборов указывает на общие проблемы с питанием – например, перегоревший главный предохранитель, разряженный аккумулятор или неполадки генератора. Если же остальная электроника работает нормально, неисправность локализована в цепи прикуривателя.
Порядок диагностики
- Проверьте салонный плафон – его включение подтвердит подачу напряжения в основную сеть
- Протестируйте разъемы 12V – если в машине есть дополнительные гнезда прикуривателя
- Включите обогрев заднего стекла – индикатор на кнопке должен загореться
| Реакция приборов | Возможная причина |
|---|---|
| Все устройства не работают | Проблемы с АКБ, генератором, главным предохранителем |
| Не работает только прикуриватель | Перегорел предохранитель цепи, окисление гнезда, обрыв проводов |
Важно: При проверке избегайте одновременного включения энергоемких устройств (обогрев сидений, фары, вентилятор печки), чтобы не создавать пиковую нагрузку на сеть.
Визуально осмотрите гнездо прикуривателя на предмет мусора
Включите фонарик телефона или используйте дополнительный источник света для детального изучения гнезда. Проверьте глубину разъёма, обращая внимание на затемнённые участки у основания, где часто скапливаются мелкие предметы.
Поворачивайте осветительный прибор под разными углами, чтобы выявить блестящие металлические предметы или тёмные инородные тела. Обратите особое внимание на возможное присутствие расплавленного пластика или оплавленных контактов, что указывает на короткое замыкание.
Ключевые объекты для поиска
- Монеты (1 рубль, 5 рублей, 10 рублей)
- Обломки пластиковых крышек или колпачков
- Металлические скрепки или кнопки
- Пыль и крошки, спрессованные в плотные комки
- Обугленные частицы табака
Используйте непроводящие инструменты для извлечения мусора при обнаружении:
- Пластиковый пинцет с тупыми концами
- Деревянная зубочистка
- Резиновый баллончик для продувки
- Мягкая кисточка с синтетическим ворсом
| Тип загрязнения | Риск для оборудования | Способ удаления |
|---|---|---|
| Металлические предметы | Короткое замыкание | Магнит/пинцет |
| Вязкие субстанции | Окисление контактов | Спиртовая салфетка |
| Пылевые отложения | Нарушение контакта | Сжатый воздух |
Не применяйте металлические инструменты или острые предметы – это повредит токоведущие элементы. После очистки проверьте целостность центрального контакта и боковых фиксаторов на отсутствие деформации.
Аккуратно удалите посторонние предметы из гнезда
Используйте тонкий неметаллический инструмент для извлечения мусора: пластиковый пинцет, деревянную зубочистку или щеточку с мягкой щетиной. Металлические предметы (отвертки, скрепки) могут вызвать короткое замыкание при контакте с клеммами.
Внимательно осмотрите гнездо при ярком свете, используя фонарик. Убедитесь, что удалены все фрагменты расплавившегося пластика, крошки, монеты или остатки сгоревшего предохранителя. Проверьте отсутствие деформации внутренних контактов.
Порядок безопасной очистки
- Полностью отключите зажигание и выньте ключ из замка
- Наденьте резиновые перчатки для защиты от статического электричества
- Аккуратными вращательными движениями удалите крупные частицы пинцетом
- Пропылесосьте гнездо узкой насадкой для мелкого мусора
- Протрите контакты ватной палочкой, смоченной в спирте
После очистки проверьте работоспособность прикуривателя. Если проблема сохраняется, ни в коем случае не пытайтесь:
- Засовывать в гнездо металлические предметы для "прогрева" контактов
- Использовать химические растворители кроме изопропилового спирта
- Прилагать чрезмерное усилие при установке прикуривателя
| Опасные предметы | Безопасные аналоги |
| Металлическая отвертка | Пластиковый стоматологический крючок |
| Стальная вата | Мягкая кисть из натурального ворса |
| Жидкость для снятия лака | Специальный электронный очиститель |
При обнаружении оплавленных участков или обгоревших контактов прекратите попытки ремонта. Такие повреждения требуют замены гнезда в сервисном центре.

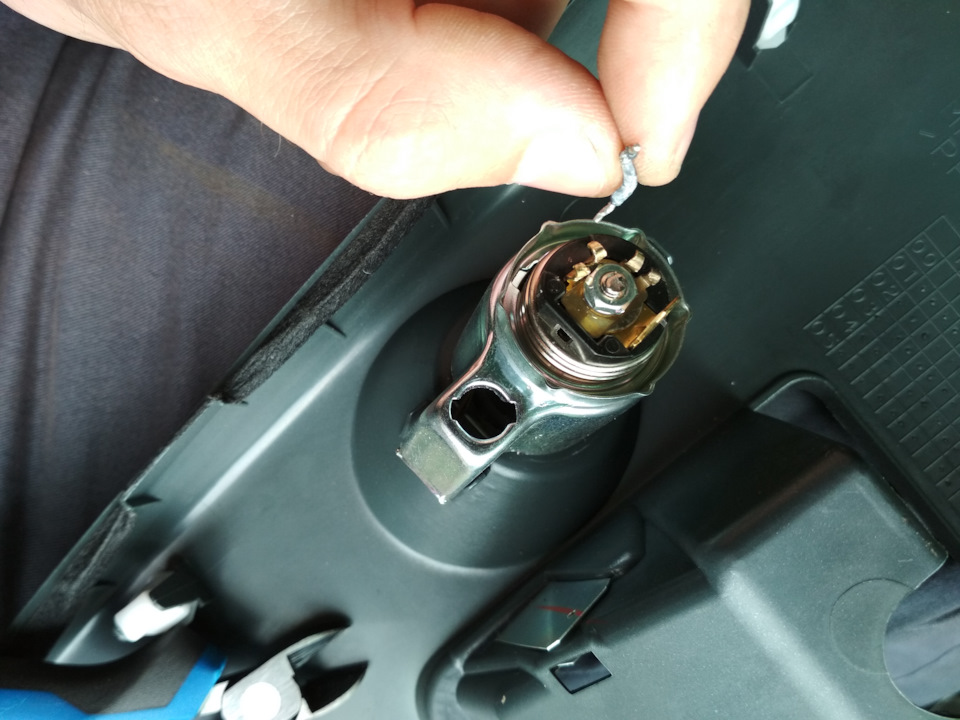

Проверьте контактные усики внутри гнезда
Со временем металлические усики внутри гнезда прикуривателя могут деформироваться, окисляться или покрываться грязью, что нарушает контакт с вилкой устройства. Ослабленные усики не прижимаются плотно к штекеру, из-за чего питание не подаётся или работает с перебоями.
Для диагностики этой проблемы потребуется визуальный осмотр гнезда при выключенном зажигании. Используйте фонарик для точной оценки состояния контактов – ищите признаки коррозии, загрязнения или отклонения от центрального положения.
Порядок действий при обнаружении дефекта
- Отключите массу аккумулятора перед любыми манипуляциями.
- Аккуратно подогните усики к центру гнезда с помощью тонкой неметаллической палочки (например, пластиковой зубочистки или ватной палочки без ваты). Контакты должны располагаться симметрично.
- Очистите поверхности от окислов и нагара:
- Смочите ватную палочку в изопропиловом спирте или очистителе электроники.
- Обработайте внутренние стенки гнезда и боковые грани усиков.
- Удалите остатки грязи сухой микрофиброй.
- Проверьте упругость усиков – при нажатии они должны плавно пружинить, а не оставаться в согнутом состоянии.
Важно: избегайте использования металлических предметов (отвёрток, пинцетов) для чистки – высок риск короткого замыкания или повреждения токопроводящего покрытия. Если усики сломаны, отсутствуют или не держат форму – требуется замена гнезда целиком.
Попробуйте использовать другой исправный автомобильный гаджет
Этот шаг исключает неисправность самого подключаемого устройства. Если оригинальный гаджет (например, зарядное устройство или компрессор) отказывается функционировать, причиной может быть его поломка, а не разъём автомобиля.
Возьмите любой заведомо рабочий девайс, предназначенный для подключения в гнездо прикуривателя (например, простую светодиодную лампу, вторую зарядку для телефона или FM-трансмиттер). Вставьте его в разъём и проверьте, включается ли он и выполняет ли свои функции.
Интерпретация результатов проверки
Результаты теста укажут направление дальнейшей диагностики:
- Другой гаджет работает нормально: Проблема заключается в вашем исходном устройстве. Проверьте его предохранитель (если есть), контакты или попробуйте подключить к другому источнику питания.
- Другой гаджет тоже не работает: Неисправность связана с гнездом прикуривателя, его проводкой или предохранителем в бортовой сети автомобиля. Требуется проверка цепи питания разъёма.
Важно: Убедитесь, что используемый для проверки гаджет точно исправен и рассчитан на напряжение 12В. Проверьте его работу в другом автомобиле или через адаптер от сети 220В (если применимо).
Проверьте работу самой вилки прикуривателя
Убедитесь, что вилка исправна и не имеет видимых повреждений. Осмотрите корпус на трещины, оплавленные участки или следы окисления на металлических контактах.
Проверьте пружинный механизм внутри гнезда прикуривателя. Если боковые усики потеряли упругость или деформированы, они не смогут плотно зафиксировать вилку и обеспечить контакт.
Как диагностировать вилку
Используйте мультиметр для проверки:
- Переведите прибор в режим измерения сопротивления (Ω)
- Прислоните один щуп к центральному контакту вилки
- Второй щуп – к боковому металлическому корпусу
| Показания мультиметра | Значение |
|---|---|
| 0 Ом (бесконечность) | Обрыв цепи – вилка неисправна |
| 1-10 Ом | Нормальное сопротивление |
| Колебания показаний | Нестабильный контакт внутри вилки |
Важно: Если вилка имеет встроенный предохранитель (обычно в основании), проверьте его целостность тестером или заменой на заведомо исправный.
Проверьте совместимость вилки с гнездом. Некоторые устройства (особенно мощные компрессоры) требуют глубокой посадки в разъём. Если вилка слишком короткая, контакты не соединятся.
Осмотрите штатный предохранитель прикуривателя
Перегоревший предохранитель – наиболее распространенная причина полного отсутствия питания у прикуривателя. Этот элемент цепи специально рассчитан на разрыв при превышении допустимой силы тока, защищая проводку автомобиля от перегрева и возможного возгорания.
Поэтому проверка состояния соответствующего предохранителя всегда должна быть первым шагом в диагностике. Пропуск этого этапа или попытка "обойти" проблему другими способами может привести к потере времени и не решить основную неисправность.
Как найти и проверить предохранитель
Действуйте по следующему алгоритму:
- Найдите блок предохранителей: Расположение может отличаться в зависимости от модели авто. Чаще всего блоки находятся:
- В салоне: под панелью рулевой колонки, в бардачке, сбоку торпедо со стороны водителя или пассажира.
- В подкапотном пространстве: обычно рядом с аккумулятором или стенкой моторного щита.
- Идентифицируйте нужный предохранитель: На крышке блока предохранителей или в руководстве должна быть схема (легенда), где указано назначение каждого предохранителя. Ищите обозначение "Прикуриватель" (Cigarette Lighter), "Розетка 12V" (12V Power Outlet Socket) или "Auxiliary Power Outlet". Запомните или запишите его номинал (например, 10A, 15A, 20A).
- Извлеките предохранитель: Используйте специальные пластиковые щипцы, которые обычно находятся в самом блоке предохранителей, или аккуратно подденьте его небольшими плоскогубцами/пассатижами.
- Проведите визуальный осмотр: Внимательно изучите металлическую перемычку внутри прозрачного корпуса предохранителя.
- Исправен: Перемычка целая, соединяет оба контакта.
- Перегорел: Перемычка явно разорвана или оплавилась, внутри могут быть следы почернения.
Важные замечания:
| Ситуация | Действие | Причина |
|---|---|---|
| Предохранитель перегорел | Замените на новый строго такого же номинала. | Использование предохранителя большего номинала может привести к повреждению проводки или пожару. |
| Предохранитель исправен | Проблема не в нем, переходите к дальнейшей диагностике (розетка, проводка). | Причина неисправности кроется в другом элементе цепи прикуривателя. |
| Новый предохранитель сразу перегорает | Немедленно прекратите замену! | В цепи существует серьезное короткое замыкание. Требуется профессиональная диагностика электропроводки. |
Никогда не заменяйте перегоревший предохранитель "жучками" (проволочками, монетами и т.п.) Это крайне опасно и лишает цепь защиты, создавая высокий риск возгорания.
Найдите блок предохранителей в салоне вашего авто
Блок предохранителей в салоне обычно расположен в нижней части приборной панели со стороны водителя, иногда – внутри бардачка или под пластиковыми накладками у ног. Для точного определения проверьте руководство по эксплуатации вашего автомобиля, где указано его местоположение и схема предохранителей.
Конструкция представляет собой пластиковую коробку прямоугольной формы с крышкой, на которой часто нанесена схема или список предохранителей. Крышка фиксируется защелками или винтами – аккуратно подденьте ее плоской отверткой или пальцами.
Последовательность действий после обнаружения блока
- Снимите крышку блока, отщелкнув крепления.
- Найдите предохранитель прикуривателя:
- Изучите схему на крышке или в руководстве – ищите обозначения "Cig", "Lighter" или "12V"
- Если схемы нет, сравните предохранители визуально: нерабочий часто имеет разорванную нить внутри
- Извлеките подозрительный предохранитель с помощью специальных пластиковых щипцов (обычно в блоке) или пинцета.
| Цвет предохранителя | Номинальный ток (А) | Распространенные модели авто |
|---|---|---|
| Красный | 10А | Renault Logan, Lada Vesta |
| Синий | 15А | Kia Rio, Hyundai Solaris |
| Желтый | 20А | Toyota Camry, Volkswagen Polo |
Важно: не заменяйте предохранитель на аналог с большим номиналом – это может вызвать перегрозку проводки. После замены проверьте работу прикуривателя перед закрытием блока.
Сверьте номер предохранителя с мануалом автомобиля
Найдите блок предохранителей в салоне или под капотом (точное расположение указано в руководстве). Откройте крышку блока и найдите схему с номерами и назначением элементов. Сравните указанный для прикуривателя номер с вашей ситуацией – возможно, предыдущий владелец установил нештатное значение.
Извлеките соответствующий предохранитель с помощью специальных щипцов (обычно в блоке). Проверьте целостность металлической перемычки внутри прозрачного корпуса: расплавленная нить или потемнение пластика подтверждают перегорание. Если визуальный осмотр не дает ясности – используйте мультиметр в режиме прозвонки.
Порядок замены
- Выберите точно такой же по номиналу предохранитель (например, 15А или 20А)
- Убедитесь в чистоте посадочного места, удалите окислы
- Вставьте новый элемент до характерного щелчка
- Проверьте работу прикуривателя сразу после замены
| Типичные причины перегорания | Как избежать повторения |
| Одновременное подключение мощных устройств (компрессор, инвертер) | Не превышайте суммарную нагрузку (считайте Ватты: Амперы × 12В) |
| Короткое замыкание в гнезде из-за упавшей монеты | Регулярно очищайте разъем сжатым воздухом |
| Использование дешевых разветвителей с плохим контактом | Покупайте аксессуары с защитой от перегрузки |
Если предохранитель снова перегорел сразу после замены – проблема в проводке или самом гнезде. Требуется диагностика мультиметром: проверка напряжения на контактах при включенном зажигании и "прозвон" массы. При отсутствии навыков обратитесь в сервис.
Извлеките подозрительный предохранитель для проверки
Найдите блок предохранителей в салоне автомобиля (чаще расположен в нижней части торпедо со стороны водителя, в бардачке или под пластиковыми накладками) и отыщите схему предохранителей. Эта схема обычно нанесена на обратную сторону крышки блока или в руководстве по эксплуатации – идентифицируйте предохранитель, отвечающий за прикуриватель. Он может быть обозначен как "Cig lighter", "12V socket" или "PWR outlet".
Осторожно извлеките предохранитель специальными пластиковыми щипцами (часто идут в комплекте с блоком) или пинцетом. Не применяйте металлические инструменты – это может вызвать короткое замыкание. Внимательно осмотрите предохранитель на просвет: целая металлическая перемычка внутри указывает на исправность, тогда как разорванная или оплавленная перемычка, потемневшее стекло или следы копоти явно свидетельствуют о перегорании.
Последовательность действий при проверке
- Выключите зажигание и убедитесь, что все потребители энергии в автомобиле деактивированы
- Используя схему, точно определите местоположение предохранителя прикуривателя
- Аккуратно захватите корпус предохранителя щипцами и извлеките его строго вертикально
- Визуально проверьте целостность проводящего элемента (металлической нити/пластины)
| Состояние предохранителя | Внешние признаки | Диагноз |
|---|---|---|
| Исправный | Прозрачный корпус, цельная металлическая перемычка | Проблема не в предохранителе |
| Перегоревший | Разорванная/оплавленная перемычка, почернение, мутный корпус | Требуется замена на аналогичный по номиналу |
Если предохранитель перегорел, замените его строго на новый с таким же номиналом силы тока (например, 15А или 20А), указанным на корпусе. Установка предохранителя с несоответствующим номиналом может привести к повреждению электропроводки или возгоранию. При отсутствии запасного предохранителя временно можно установить исправный из маловажных цепей (например, цепи подсветки бардачка), но обязательно восстановите штатную комплектацию позже.
После замены проверьте работу прикуривателя. Если он снова не функционирует или предохранитель мгновенно перегорает повторно – это указывает на наличие короткого замыкания в цепи. В этом случае потребуется углубленная диагностика проводки, разъёма прикуривателя или подключенных устройств. Никогда не заменяйте предохранитель на "жучок" из проволоки – это крайне опасно и может уничтожить автомобиль.
Замените перегоревший предохранитель на аналогичный
Предохранитель – ключевой защитный элемент цепи прикуривателя. При его перегорании питание полностью прекращается, что требует замены компонента на исправный аналог.
Для корректного восстановления работоспособности необходимо строго соблюдать номинал предохранителя, указанный на корпусе старого элемента или в схеме блока предохранителей. Установка предохранителя с несоответствующими параметрами может привести к повреждению электропроводки.
Порядок замены
- Отключите зажигание и извлеките ключ из замка.
- Найдите блок предохранителей. Расположение указано в руководстве к автомобилю (часто под рулевой колонкой, в бардачке или под капотом).
- Идентифицируйте предохранитель прикуривателя по схеме на крышке блока или в мануале (обычно маркирован значком сигареты или надписью "CIG").
- Извлеките перегоревший предохранитель специальными пластиковыми щипцами (идут в комплекте с блоком) или пинцетом.
Критерии выбора замены:
| Цвет корпуса | Должен полностью соответствовать старому предохранителю (например, красный = 10А, синий = 15А) |
| Цифровой номинал | Четко указан на металлической части (15, 20, 25 и т.д.). Отклонение недопустимо. |
| Тип корпуса | Mini, Micro2, Standard – зависит от модели авто. |
Важные предупреждения:
- Не используйте "жучки", монеты или проволоку – это провоцирует возгорание.
- Если новый предохранитель мгновенно перегорает – ищите короткое замыкание в цепи.
- При отсутствии схемы проверяйте все предохранители тестером на обрыв.
Проверьте чистоту контактов в блоке предохранителей
Окисление или загрязнение контактов гнезда прикуривателя и предохранителя – частая причина неисправности. Коррозия возникает из-за влаги, пыли или искрения при плохом соединении. Даже если визуально предохранитель цел, контактные площадки могут не пропускать ток.
Начните с отключения минусовой клеммы аккумулятора для безопасности. Найдите блок предохранителей (часто расположен возле руля, под панелью или в бардачке). Откройте крышку – на обратной стороне обычно указана схема расположения элементов.
Как очистить контакты
- Извлеките предохранитель прикуривателя специальными щипцами из блока или пинцетом. Проверьте его целостность – перегоревший элемент имеет разорванную нить или потемнение.
- Осмотрите посадочное гнездо:
- Уберите пыль мягкой кистью или баллончиком сжатого воздуха.
- Зачистите металлические язычки контактов мелкой наждачкой (№600-800) или ватной палочкой, смоченной в спирте.
- Проверьте разъемы проводки на задней части гнезда прикуривателя. При обнаружении зелёного налёта или люфта зачистите контакты и плотно зажмите их пассатижами.
| Что проверять | Признак проблемы | Способ устранения |
|---|---|---|
| Клеммы предохранителя | Тёмные пятна, зелёный налёт | Зачистка ластиком или спиртом |
| Пружинные контакты гнезда | Ослабление, искривление | Аккуратный подгиб пинцетом |
| Провод массы | Обрыв у крепления к кузову | Зачистка точки соединения |
После очистки вставьте предохранитель на место до характерного щелчка. Подключите аккумулятор и проверьте работу прикуривателя тестером или зарядным устройством. Если проблема сохранится – ищите обрыв проводки.

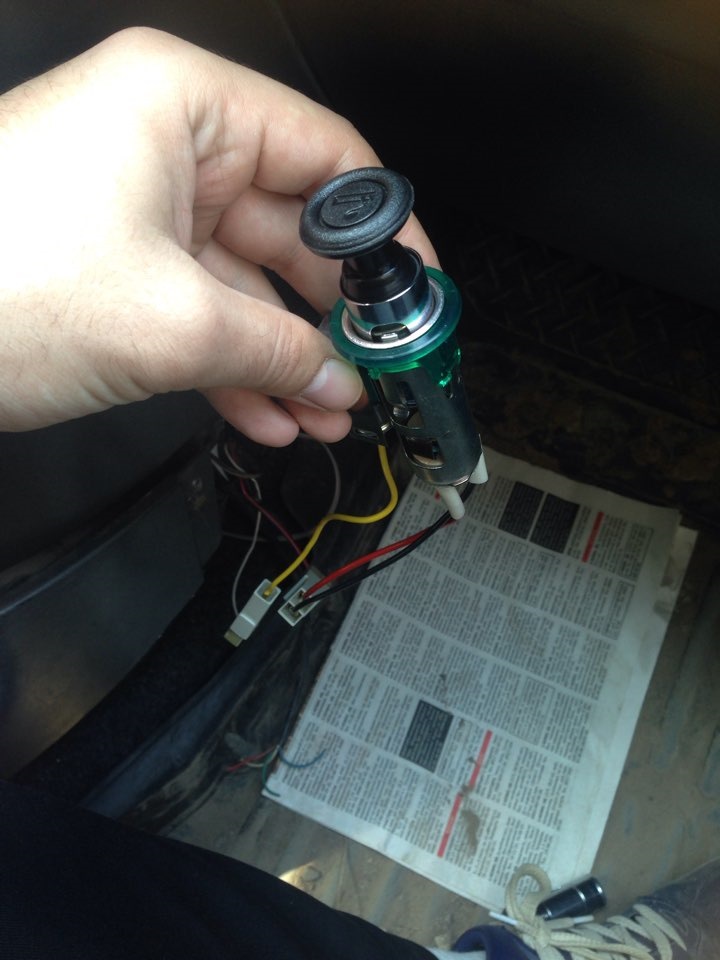

Исследуйте проводку на предмет обрывов за панелями
Для доступа к проводке снимите облицовочные панели вокруг прикуривателя. Обычно они фиксируются пластиковыми клипсами – подденьте их тонкой плоской отвёрткой или специальным съёмником, избегая чрезмерных усилий. Отключите минусовую клемму АКБ перед началом работ для предотвращения короткого замыкания.
После демонтажа визуально осмотрите провода, ведущие к разъёму прикуривателя. Особое внимание уделите участкам возле точек крепления панелей, зонам перегибов и местам соединения с другими жгутами. Проверьте целостность изоляции на предмет оплавлений или перетёртостей.
Методика поиска и устранения обрывов
- Тест мультиметром:
- Переведите прибор в режим прозвонки или измерения сопротивления (Ω).
- Одним щупом коснитесь центрального контакта прикуривателя, другим – плюсового провода в разъёме. Отсутствие звукового сигнала укажет на обрыв.
- Повторите проверку для массы: соедините щупы между корпусом прикуривателя и точкой заземления кузова.
- Поиск места повреждения:
- При обнаружении обрыва методом "прозвонки" последовательно проверяйте отрезки кабеля от прикуривателя к блоку предохранителей.
- Аккуратно сгибайте провод в подозрительных местах – резкое изменение показаний мультиметра выявит скрытый дефект.
- Ремонтные действия:
- Зачистите концы оборванного провода на 10-15 мм, удалив повреждённый участок.
- Соедините жилы пайкой или обжимной гильзой, изолируйте термоусадкой.
- Проложите восстановленный кабель вдоль штатной трассы, избегая натяжения и контакта с подвижными элементами.
| Тип неисправности | Признак | Способ проверки |
|---|---|---|
| Обрыв «+12В» | Прикуриватель не нагревается | Прозвонка от центрального контакта до предохранителя |
| Обрыв массы | Горит подсветка, но нет нагрева | Проверка цепи между корпусом гнезда и кузовом |
| Частичный обрыв | Прерывистая работа | Измерение сопротивления при деформации провода |
Важно: при замене проводов используйте кабель с аналогичным сечением (обычно 1.5-2.5 мм²). Не применяйте изоленту в зонах повышенной температуры – замените её термостойким кембриком.
Проверка массы (GND) прикуривателя мультиметром
Плохой контакт "массы" – частая причина неработающего прикуривателя. Этот провод соединяет корпус устройства с кузовом автомобиля, замыкая электрическую цепь. Если контакт нарушен, ток не поступает на нагревательный элемент.
Для диагностики потребуется мультиметр в режиме измерения напряжения (DC). Убедитесь, что зажигание автомобиля включено (положение ACC или ON), иначе на прикуриватель не подаётся питание.
Порядок проверки массы
- Включите мультиметр, выберите режим постоянного напряжения (DCV) в диапазоне до 20V.
- Красный щуп мультиметра подключите к центральному контакту внутри гнезда прикуривателя.
- Черный щуп прислоните к металлическому корпусу гнезда или к неокрашенной части кузова авто (например, болту крепления).
| Показания мультиметра | Диагностика |
|---|---|
| ≈12-14V | Масса исправна. Проблема в питании "+" или нагревателе. |
| 0-2V | Обрыв или коррозия массы. Требуется ремонт контактов. |
Если напряжение отсутствует или минимально, проверьте целостность массы:
- Очистите контактные точки гнезда и кузова от грязи/оксидов.
- Прозвоните черным щупом путь от корпуса гнезда до кузова: показания близкие к 0 Ом подтвердят исправность соединения.
Замерьте напряжение в гнезде прикуривателя
Для проверки наличия питания потребуется мультиметр, переключенный в режим измерения постоянного напряжения (DCV) в диапазоне 20V. Красный щуп мультиметра подключите к центральному контакту внутри гнезда прикуривателя. Черный щуп подключите к металлическому корпусу (боковой стенке) гнезда.
Включите зажигание автомобиля (положение ON или ACC). На исправном гнезде мультиметр должен показывать напряжение, близкое к бортовой сети – примерно 12В при заглушенном двигателе и 13.5–14.5В при работающем моторе. Если прибор показывает "0" или значение ниже 11В – проблема в цепи питания гнезда.
Интерпретация результатов и действия
- Напряжение в норме: Неисправность в самом прикуривателе или подключаемом устройстве. Проверьте предохранитель устройства или попробуйте другой гаджет.
- Напряжение отсутствует (0V):
- Проверьте предохранитель цепи прикуривателя в монтажном блоке авто. Замените перегоревший.
- Осмотрите проводку и контакты на предмет обрывов, окислов или коррозии.
- Напряжение сильно занижено (<11V):
- Возможна просадка из-за плохого контакта в цепи (проверьте соединения).
- Неисправность реле (если оно есть в схеме) или повреждение провода.
Проверка кнопки включения прикуривателя
Кнопка активации прикуривателя – распространённая точка отказа. Она физически изнашивается при частом использовании или может залипать из-за загрязнения контактов. Проверка начинается с определения её местоположения: обычно это отдельная клавиша или часть блока управления.
Убедитесь, что зажигание автомобиля включено (положение ACC или ON). Нажмите кнопку и прислушайтесь: исправный элемент издает характерный щелчок. Отсутствие звука сигнализирует о механической неисправности или обрыве цепи.
Методика диагностики
- Визуальный осмотр:
- Проверьте целостность кнопки: трещины, сколы, деформации.
- Убедитесь, что клавиша не заклинена в нажатом/отжатом положении.
- Прозвон мультиметром:
- Снимите кнопку с панели (отсоединив разъём питания).
- Переведите мультиметр в режим измерения сопротивления (Ω).
- Приложите щупы к контактам кнопки, нажмите клавишу: сопротивление должно падать до ~0 Ом.
- Проверка напряжения:
- Подключите красный щуп мультиметра (режим V) к входному контакту кнопки, чёрный – к кузову авто.
- При включённом зажигании должно быть ~12V. Если напряжение отсутствует – проблема в питающей цепи.
| Симптом | Возможная причина | Решение |
|---|---|---|
| Кнопка нажимается без щелчка | Сломаны внутренние пружины/фиксаторы | Замена кнопки |
| Напряжение на входе есть, на выходе – нет | Окисление/загрязнение контактов | Очистка спиртом или замена |
| Кнопка не фиксируется | Износ механизма фиксации | Установка нового переключателя |
Осмотрите дополнительное реле в цепи питания
Многие современные автомобили используют отдельное реле для управления питанием прикуривателя, особенно если гнездо имеет функцию зарядки USB или питание подключено через предохранитель большой мощности. Это реле выступает промежуточным звеном между предохранителем и самим гнездом, снижая нагрузку на выключатель зажигания и уменьшая риски перегрева проводки.
Неисправность этого реле – распространенная причина отказа прикуривателя при целостности основного предохранителя. Реле может залипать, окисляться, перегорать внутри или терять контакт из-за вибрации. Его выход из строя полностью разрывает цепь питания гнезда, даже если другие элементы исправны.
Порядок проверки реле
Для диагностики выполните следующие действия:
- Определите местоположение: Найдите блок реле в салоне или подкапотном пространстве. Точное расположение указано в руководстве по эксплуатации авто или на схеме крышки блока.
- Идентифицируйте нужное реле: Ориентируйтесь на маркировку схемы блока (часто обозначено как "Cig Lighter", "12V Socket" или "ACC"). Если маркировка отсутствует, сравните реле с соседними – нужное обычно имеет номинал 20-30А.
- Проверьте контакты:
- Извлеките реле из гнезда.
- Осмотрите контакты реле и разъема блока на предмет окисления, загрязнения или оплавления.
- Очистите контакты мелкой наждачной бумагой или специальным средством при необходимости.
- Проверьте работоспособность реле:
Метод Действия Признак неисправности Замена Установите заведомо исправное реле аналогичного типа Прикуриватель заработал – старое реле неисправно "На слух" Включите зажигание, приложите палец к корпусу реле Отсутствие щелчка при включении/выключении
Если реле неисправно, замените его на новое с идентичными параметрами (номинальное напряжение, ток, тип контактов). Установка реле с меньшим токовым номиналом может привести к его быстрому выходу из строя или возгоранию.
Проверьте разъёмы на управляющем модуле
Управляющий модуль прикуривателя (часто расположен за гнездом или в центральной консоли) получает сигналы и питание через электропроводку. Ослабление или окисление контактов в разъёмах – распространённая причина отказа. Для диагностики потребуется частично разобрать панель вокруг прикуривателя, следуя инструкции для вашей модели авто.
Отсоедините фиксаторы разъёмов модуля и визуально оцените состояние штекеров. Ищите следы коррозии (белый или зелёный налёт), оплавленные участки пластика или неестественный изгиб контактов. Особое внимание уделите целостности проводов возле мест входа в разъём – обрыв жил возможен из-за перетирания.
Порядок действий при обнаружении проблем
- Очистка контактов: Используйте ватную палочку с изопропиловым спиртом для удаления окислов. Не применяйте абразивы!
- Правка клемм: Аккуратно подогните усики контактов тонкой отвёрткой для плотного прилегания.
- Проверка натяжения: После соединения разъёма слегка потяните за него – соединение не должно размыкаться.
- Замена колодки (при повреждении): Купите аналогичный разъём в автомагазине и перепаяйте провода с соблюдением распиновки.
| Признак неисправности | Способ устранения |
|---|---|
| Зелёная окись на металле | Очистка спиртом + обработка контактной смазкой |
| Оплавленный пластик корпуса | Замена разъёма целиком |
| Провода обламываются у основания | Зачистка изоляции + пайка + термоусадка |
Важно: Перед отсоединением разъёмов обязательно снимите минусовую клемму с АКБ. Короткое замыкание при случайном касании контактов может вывести из строя предохранители или ЭБУ.
Исключите короткое замыкание в подключаемых устройствах
Повреждённые гаджеты или аксессуары – частая причина отказа прикуривателя. Короткое замыкание внутри устройства создаёт чрезмерную нагрузку на цепь, провоцируя срабатывание предохранителя.
Для диагностики отключите все потребители из гнезда прикуривателя. Если после замены предохранителя он снова перегорает без подключённых девайсов – проблема в самой проводке автомобиля. Если же предохранитель цел – виновато одно из извлечённых устройств.
Как проверить устройства
Выполните пошаговую проверку каждого гаджета:
- Визуальный осмотр: Ищите оплавленный пластик, искривлённый штекер, оголённые провода или следы гари.
- Тест мультиметром:
- Переведите прибор в режим проверки сопротивления (Ω).
- Прикоснитесь щупами к центральному контакту и боковым лепесткам штекера.
- Короткое замыкание покажет нулевое или крайне низкое сопротивление (близкое к 0 Ом).
- Альтернативная проверка: Подключите подозрительное устройство к другому исправному прикуривателю или power-bank с индикацией перегрузки.
Важно: Не пытайтесь использовать девайсы с подтверждённым КЗ – это опасно возгоранием! Повреждённые аксессуары подлежат ремонту у специалиста или замене.
Используйте предохранитель с правильным номиналом
После обнаружения перегоревшего предохранителя критически важно установить новый с идентичным номиналом тока. Этот параметр указан на корпусе извлечённого предохранителя (например, 10А, 15А или 20А) или в руководстве к автомобилю. Никогда не заменяйте его на элемент с большей силой тока – это может привести к перегреву проводки и возгоранию.
Найдите соответствующий предохранитель в монтажном блоке (обычно расположен в салоне или под капотом), используя схему на крышке блока или документации. Аккуратно извлеките неисправный элемент специальным пинцетом, входящим в комплект блока, или пластиковыми щипцами. Визуально убедитесь в обрыве металлической нити внутри.
Правила безопасной замены
Строго соблюдайте три ключевых правила:
- Точное соответствие номинала – превышение значения нарушит защитную функцию
- Проверка цвета – новый предохранитель должен иметь идентичную цветовую маркировку (например, жёлтый для 20А)
- Контроль контактов – очистите гнёзда в блоке от окислов перед установкой
| Цвет корпуса | Номинал (Ампер) | Последствия превышения |
|---|---|---|
| Красный | 10А | Оплавление проводов прикуривателя |
| Голубой | 15А | Деформация разъёма |
| Жёлтый | 20А | Замыкание в цепи питания |
После установки проверьте работу прикуривателя. Если предохранитель снова перегорает – ищите короткое замыкание в цепи (оголённые провода, неисправность гнезда или подключённых устройств). Использование "жучков" или монет вместо предохранителя категорически запрещено – это прямая угроза пожарной безопасности автомобиля.
Нанесите токопроводящую смазку на контакты гнезда
Окисление контактов внутри гнезда прикуривателя – частая причина отсутствия питания. Пыль, влага и температурные перепады приводят к образованию непроводящего слоя, нарушающего передачу тока к штекеру устройства.
Токопроводящие смазки (например, Liqui Moli Electronic Spray, Kontakt Chemie Electrolube) содержат микрочастицы металлов. Они растворяют окислы, снижают переходное сопротивление и создают защитную пленку, предотвращающую коррозию без нарушения электропроводности.
Порядок обработки контактов
- Отключите питание – выньте ключ из замка зажигания или снимите клемму с аккумулятора.
- Очистите гнездо – продуйте сжатым воздухом или удалите крупные загрязнения ватной палочкой, смоченной в спирте.
- Нанесите смазку – распылите состав тонким слоем внутрь гнезда либо нанесите каплю на зубочистку и обработайте боковые контакты и центральный штырь.
- Активируйте контакт – вставьте/извлеките штатную заглушку прикуривателя 5-7 раз для распределения состава.
Не используйте графитовые смазки или WD-40 – они не обеспечивают стабильную электропроводность и могут ухудшить контакт. Для проверки результата подключите исправное устройство через 3-5 минут после обработки.
Обратитесь в сервис для углублённой диагностики
Если предыдущие проверки предохранителей, гнезда и проводки не выявили причину неисправности, требуется профессиональная диагностика. Специалисты автосервиса обладают оборудованием и знаниями для точного определения скрытых проблем в электросистеме автомобиля.
Попытки самостоятельного ремонта сложных электрических цепей без должной квалификации могут привести к короткому замыканию, повреждению контроллеров или возгоранию. Доверьте поиск неполадок профессионалам, особенно при наличии в автомобиле продвинутых электронных систем.
Что выполнят в сервисе:
- Компьютерную диагностику – сканирование бортовой сети на ошибки и сбои в управляющих модулях
- Замер нагрузочных характеристик – проверку реальной силы тока и напряжения в цепи прикуривателя под нагрузкой
- Трассировку проводки – поиск обрывов или повреждений кабелей на всём пути от АКБ до гнезда
- Анализ контактов реле – тестирование коммутирующих элементов, которые могут выходить из строя
Возможные результаты диагностики:
| Проблема | Решение | Сложность ремонта |
| Короткое замыкание в скрытой проводке | Замена участка электропроводки | Высокая |
| Неисправность замка зажигания (пропадание питания) | Ремонт или замена контактной группы | Средняя |
| Сбой CAN-шины (в современных авто) | Перепрошивка модуля или замена контроллера | Очень высокая |
После диагностики мастер предоставит отчёт с точной стоимостью ремонта. Настаивайте на детальном объяснии причин поломки – это поможет избежать повторных проблем. Помните: корректная работа гнезда прикуривателя критична не только для зарядки устройств, но и для подключения вакуумного насоса, компрессора или инвертера.
Установка дублирующего гнезда прикуривателя
Если штатный прикуриватель вышел из строя, а ремонт невозможен или нецелесообразен, монтаж дополнительного гнезда станет практичным решением. Этот подход позволяет восстановить функциональность без сложного демонтажа панели или замены оригинального узла.
Новое гнездо можно разместить в зоне легкого доступа: на центральной консоли, в бардачке или под торпедой. Современные модели совместимы с USB-адаптерами и мощными потребителями (до 120 Вт), что расширяет возможности подключения устройств.
Порядок монтажа
- Выберите место установки, избегая зон деформации при вибрации
- Подключите проводку:
- Плюсовой провод через предохранитель (10-15А) к аккумулятору или замку зажигания
- Минус – к кузовному болту или общей массе
- Зафиксируйте гнездо клеем или скобами после проверки соединений
- Протестируйте работу с нагрузкой (зарядное устройство, компрессор)
| Преимущества | Риски |
| Быстрое восстановление функционала | Короткое замыкание при ошибке подключения |
| Возможность установки USB-портов | Перегрузка штатной проводки |
| Отсутствие необходимости в диагностике оригинала | Повреждение обшивки при неаккуратном монтаже |
Важно: используйте медные провода сечением от 1.5 мм², изолируйте соединения термоусадкой. При подключении к аккумулятору устанавливайте выключатель для предотвращения разряда.
Соблюдайте правила эксплуатации во избежание поломок
Прикуриватель рассчитан на подключение устройств с определенной мощностью, превышение которой ведет к перегрузке цепи. Всегда сверяйтесь с максимальной нагрузкой, указанной в руководстве к автомобилю (обычно 10-15 А), и не подключайте приборы, чья потребляемая мощность превышает допустимую. Использование несертифицированных адаптеров или "тройников" также создает риски перегрева.
Избегайте механических повреждений гнезда: резкое выдергивание вилки под углом, попадание посторонних предметов или приложение избыточного усилия при подключении деформируют контакты. После использования сразу извлекайте вилку устройства – оставленный в гнезде адаптер создает постоянную нагрузку на проводку и может вызвать оплавление изоляции.
Ключевые правила эксплуатации
- Проверяйте соответствие мощности перед подключением любых гаджетов (навигатор, зарядка, компрессор).
- Используйте оригинальные адаптеры – дешевые аналоги часто не соответствуют заявленным характеристикам.
- Не оставляйте вилку в гнезде при неработающем двигателе – это разряжает АКБ и повышает риск окисления контактов.
| Неправильное действие | Последствие | Решение |
|---|---|---|
| Подключение мощного компрессора (20А+) | Перегорание предохранителя, оплавление гнезда | Использовать только для маломощных устройств (до 120 Вт) |
| Частая установка/извлечение под углом | Разбалтывание пружинных контактов | Вставлять и извлекать строго вертикально без перекоса |
| Эксплуатация при морозе ниже -30°C | Растрескивание пластикового корпуса | Прогревать салон перед использованием |
- Отключайте приборы при запуске двигателя – скачки напряжения могут повредить электронику.
- Регулярно очищайте гнездо от пыли и грязи сжатым воздухом или мягкой кистью.
- Контролируйте состояние предохранителя F1 (обычно в монтажном блоке салона) – его целостность первично проверяется при неисправностях.
Список источников
При подготовке материалов по диагностике и ремонту прикуривателя в автомобиле использовались авторитетные технические ресурсы и руководства. Основное внимание уделялось проверенным методам поиска неисправностей и правилам безопасности при работе с электрооборудованием транспортных средств.
Ниже представлен перечень источников, содержащих детальную информацию об устройстве автомобильных электросетей, типовых схемах подключения прикуривателей и распространенных причинах их выхода из строя. Данные материалы включают как теоретические основы, так и практические рекомендации.
Техническая документация и специализированные издания
- Официальные сервисные руководства производителей автомобилей (на примере моделей VAG, Lada, KIA)
- Электрические схемы бортовых сетей из справочников Autodata и Mitchell 1
- Учебные пособия по автоэлектрике: "Автомобильные электронные системы" (В. В. Кисуленко)
- Профильные автомобильные форумы: Drive2.ru, Форум автомобилей ВАЗ
- Видеоинструкции по диагностике предохранителей от канала "Автоэлектрика ВЧ"
- Статьи из журналов "За рулём" и "Авторевю" за 2020-2023 гг.
Экспертные материалы: Конспекты вебинаров А. Токарева (сертифицированный автоэлектрик) по тестированию цепей питания
