Не включается магнитола в машине - причины и способы устранения

Статья обновлена: 18.08.2025

Магнитола перестала включаться? Это распространённая проблема, способная испортить любую поездку. Отсутствие музыки, навигации или связи – серьёзный дискомфорт для водителя.

Причин неисправности может быть много: от банального отсутствия питания до сложных аппаратных сбоев. Важно быстро и правильно определить источник проблемы, чтобы вернуть функциональность мультимедийной системе.

В этой статье разберём основные причины, по которым магнитола отказывается работать, и предоставим практичные способы их устранения своими силами.

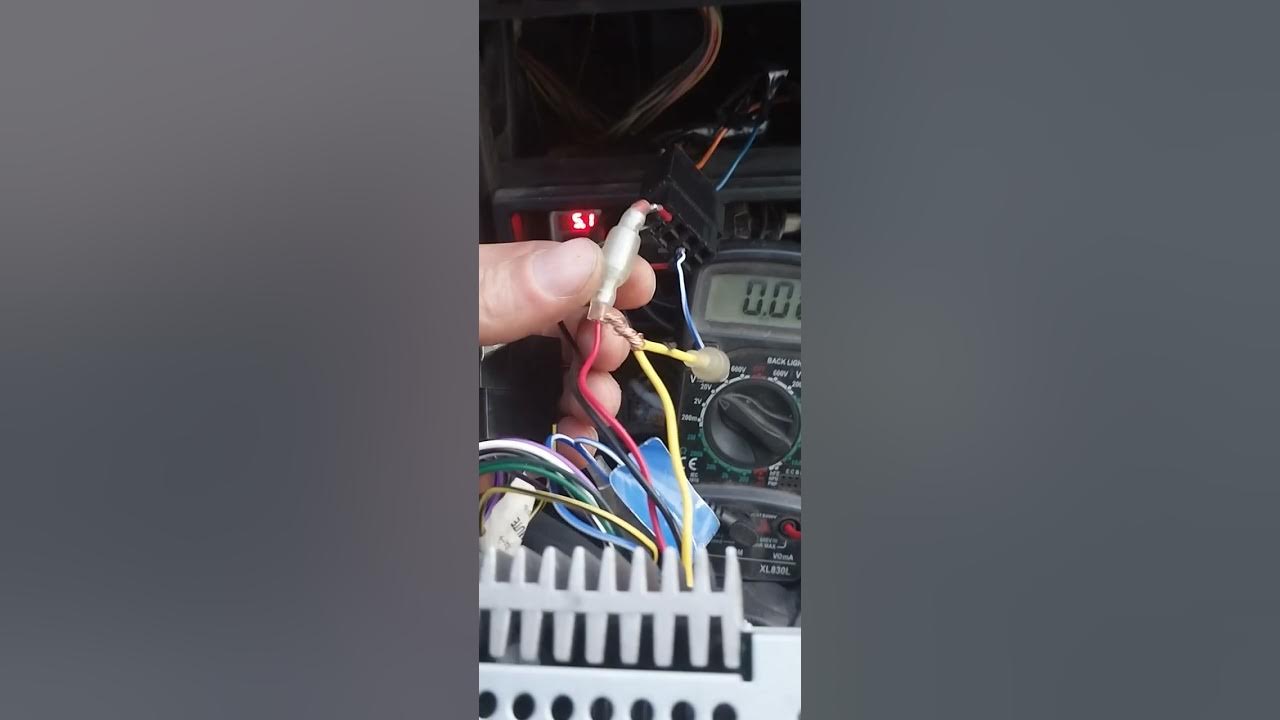

Тестирование напряжения на питающем проводе +12V

Проверка наличия постоянного напряжения +12V на основном силовом проводе магнитолы – критически важный этап диагностики. Этот провод (обычно желтого цвета) отвечает за постоянное питание памяти устройства и его основных функций при включении зажигания.

Для тестирования потребуется мультиметр, переключенный в режим измерения постоянного напряжения (DCV) с диапазоном 20V. Красный щуп прибора подключается к оголенному участку желтого провода магнитолы, черный щуп – к надежному "массе" автомобиля (болт кузова, металлическая часть торпедо).

Процедура измерения и интерпретация результатов

1. Зажигание выключено: Напряжение на желтом проводе должно быть близко к нулю (0.1-0.5V). Если показывает +12V – проверьте правильность подключения магнитолы (провод ACC или IGN может быть ошибочно подключен к постоянному +12V).
2. Зажигание включено (ключ в положение ACC или ON): Мультиметр должен показывать стабильные +11.5V - +13.8V. Значения ниже 11V или их отсутствие указывают на проблемы:
   • Обрыв провода (физическое повреждение, коррозия в разъеме).
   • Неисправное реле или перегоревший предохранитель в цепи питания магнитолы (часто в монтажном блоке авто).
   • Плохой контакт на клеммах АКБ или слабый заряд аккумулятора.
3. Колебания напряжения: Если напряжение "просаживается" ниже 10V при попытке включить магнитолу или хаотично меняется – вероятна сильная коррозия контактов, деградация АКБ или неисправность генератора.

При отсутствии или нестабильности +12V на желтом проводе при включенном зажигании последовательно проверьте целостность предохранителя магнитолы, состояние реле (если оно есть в цепи), надежность контактов на плюсовой клемме АКБ и "массы". Используйте мультиметр для "прозвонки" провода от АКБ/блока предохранителей до разъема магнитолы на предмет обрыва.

Диагностика состояния провода ACC (зажигание)

Провод ACC (обычно красный) обеспечивает питание магнитолы при включении зажигания. Его повреждение или отсутствие напряжения – частая причина отказа оборудования, даже при исправном основном плюсовом кабеле (BAT+). Проверка этого провода обязательна, если магнитола не реагирует на включение ключа.

Для диагностики потребуется мультиметр в режиме измерения постоянного напряжения (DCV). Найдите провод ACC в разъёме магнитолы – он соответствует контакту, помеченному как "ACC", "IGN" или "SWC" в схеме подключения вашей модели. При отсутствии схемы используйте цветовую идентификацию (чаще всего красный).

Порядок проверки и решения

1. Замер напряжения: Включите зажигание (положение ACC или ON). Приложите щуп мультиметра к оголённому участку провода ACC, второй щуп – к металлическому кузову авто (масса). Норма: 12±1 В. Отсутствие напряжения указывает на проблему.
2. Поиск обрыва: При нулевом напряжении проверьте целостность провода:
   • Прозвоните мультиметром (режим Ω) провод ACC от разъёма магнитолы до места подключения в монтажном блоке авто.
   • Осмотрите участки возле разъёмов и мест изгиба – частые зоны перелома.
3. Проверка контактов:
   • Убедитесь в плотности фиксации клеммы провода ACC в колодке магнитолы и монтажного блока.
   • Очистите контакты от окисления или коррозии изопропиловым спиртом.
4. Диагностика предохранителя: Найдите предохранитель цепи ACC (в блоке предохранителей авто). Проверьте его целостность мультиметром (режим прозвонки) или визуально. Замените при перегорании.

Решение проблем: При обрыве – замените провод или восстановите соединение с помощью пайки и термоусадки. При слабом контакте – подтяните клеммы, зачистите окислы. Если напряжение отсутствует на всём протяжении провода, проверьте исправность замка зажигания и реле, отвечающих за подачу питания в режиме ACC.

Осмотр контакта массы (GND) на кузов авто

Плохой контакт массы – частая причина полного отказа магнитолы. Проверьте точку крепления минусового провода (обычно черного) к кузову автомобиля. Этот контакт должен быть абсолютно чистым и плотно зафиксированным.

Найдите место соединения: чаще всего провод закреплен болтом возле бардачка, под торпедой, в районе центральной консоли или на металлической части каркаса сиденья. Визуально оцените состояние контакта на предмет окисления, грязи или ржавчины.

Порядок проверки и восстановления контакта

1. Отсоедините клеммы от аккумулятора для безопасной работы.
2. Открутите болт/гайку, фиксирующую массовый провод.
3. Очистите контактные поверхности:
   • Клемму провода зачистите наждачной бумагой (крупной, затем мелкой).
   • Точку крепления на кузове обработайте металлической щеткой или шкуркой до блеска металла.
4. Обезжирьте поверхности спиртом или растворителем.
5. Нанесите токопроводящую смазку или обычное моторное масло для защиты от окисления.
6. Надежно затяните крепеж – контакт не должен болтаться.

Важно: Убедитесь, что провод крепится непосредственно к голому металлу кузова, а не к окрашенной поверхности или пластику. Покраска и коррозия являются изоляторами! После восстановления контакта подключите АКБ и проверьте работу магнитолы.

Проверка предохранителя в силовом кабеле магнитолы

В силовом кабеле магнитолы (обычно красного цвета) часто встроен отдельный миниатюрный предохранитель цилиндрической формы. Этот элемент защищает головное устройство от скачков напряжения и коротких замыканий в цепи питания. Его перегорание полностью блокирует подачу энергии на магнитолу, что проявляется как отсутствие любых признаков жизни устройства.

Для проверки извлеките колодку проводов из задней части магнитолы, найдите красный провод с небольшим пластиковым цилиндром-держателем. Аккуратно разбейте держатель или вытащите предохранитель тонкой отверткой. Визуально осмотрите металлическую перемычку внутри стеклянной/пластиковой колбы: целостная перемычка имеет сплошную проволоку, перегоревшая – разорвана или почернела.

Последовательность действий при замене

1. Отключите минусовую клемму АКБ для безопасности
2. Извлеките старый предохранитель из держателя в красном проводе
3. Подберите аналог с идентичным номиналом (обычно 5А, 10А или 15А – значение указано на корпусе)
4. Установите новый предохранитель в держатель до щелчка
5. Подключите клемму АКБ и проверьте работу магнитолы

Если новый предохранитель сразу перегорает при включении – это указывает на короткое замыкание в цепи. Требуется проверка целостности проводки, контактов и отсутствия повреждений изоляции. Никогда не заменяйте предохранитель "жучком" или деталью с большим номиналом – это может привести к возгоранию.

Типичные причины перегорания	Сопутствующие признаки
Короткое замыкание в проводах питания	Запах гари, оплавленная изоляция
Некорректное подключение магнитолы	Срабатывание других предохранителей авто
Механическое повреждение кабеля	Перетирание провода в зоне выхода из торпедо
Неисправность самой магнитолы	Предохранитель сгорает только после включения устройства

Обнуление памяти снятием клеммы АКБ

Отключение клеммы аккумулятора – радикальный способ сброса ошибок магнитолы, вызванных сбоями в энергозависимой памяти устройства. При длительном отсутствии питания (обычно 10-15 минут) микропроцессор головного устройства теряет временные настройки и пользовательские данные, возвращаясь к заводским параметрам. Это может устранить программные глюки, блокирующие включение.

Важно учитывать, что процедура затрагивает не только магнитолу: параллельно обнуляются настройки часов, бортового компьютера, адаптации электронных систем автомобиля. Современные модели магнитол с защитой от кражи потребуют ввода PIN-кода после восстановления питания – убедитесь в его наличии до отключения АКБ.

Порядок действий и риски

Выполняйте отключение строго при заглушенном двигателе:

1. Снимите отрицательную клемму (-) с АКБ ключом на 10 мм.
2. Выждите минимум 10 минут для гарантированного разряда конденсаторов.
3. Плотно зафиксируйте клемму обратно, избегая искрения.

Потенциальные проблемы:

• Стирание сохранённых радиостанций, эквалайзеров, пар Bluetooth
• Сброс трипкомпьютера и часов
• Ошибки двигателя (EFI) из-за прерывания питания ЭБУ
• Необходимость калибровки электронных систем (например, стеклоподъемников)

Ситуация	Эффективность метода	Дополнительные действия
Зависание ПО магнитолы	Высокая	Проверка предохранителей после подключения
Аппаратная неисправность	Нулевая	Диагностика проводки/динамиков
Требование PIN-кода	Обязательно	Поиск кода в документации или через VIN

Альтернатива: Для магнитол с резервным предохранителем памяти (обычно желтым) его извлечение на 5 минут исключает риски для других систем автомобиля. Если сброс не решил проблему включения – причина в механической или электрической неисправности.

Реакция при включении: поиск признаков жизни

Перед углублением в диагностику важно определить, подает ли магнитола вообще какие-либо признаки работы при попытке включения. Эти начальные наблюдения сузят круг возможных неисправностей и зададут направление дальнейшей проверке. Внимательно оцените реакцию устройства при нажатии кнопки питания или запуске автомобиля.

Отсутствие любой реакции – полное молчание, темный экран, негорящие лампочки – указывает на проблемы с подачей питания или защитным предохранителем. Однако если заметны хоть малейшие проявления активности, пусть и нештатные, это уже ценный диагностический признак, сигнализирующий о других типах неполадок.

Ключевые индикаторы для наблюдения

При включении зажигания или нажатии кнопки питания сосредоточьтесь на следующих проявлениях:

• Подсветка кнопок или дисплея: Появляется ли кратковременная или постоянная подсветка, даже если основное табло не активируется?
• Звуковые сигналы: Слышны ли щелчки из динамиков, помехи, попытка чтения диска (жужжание привода), или звук приветствия?
• Визуальные эффекты на экране: Мерцает ли экран, появляются ли артефакты, заставка производителя на долю секунды, либо только подсветка без информации?
• Кнопка питания: Мигает ли светодиод на кнопке, меняет ли цвет или просто тускло светится?
• Защитная блокировка: Появляется ли сообщение "CODE", "LOCK" или символ ключа, требующее ввода PIN-кода?

Наличие любого из этих признаков (кроме блокировки) обычно исключает полный обрыв цепи питания или перегоревший основной предохранитель. Вместо этого, они могут указывать на:

Признак	Возможная причина
Кнопки горят, но экран черный/нет звука	Проблемы с дисплеем, внутренним предохранителем магнитолы, сбоем ПО
Экран включается и сразу гаснет	Проблемы с управляющим сигналом ANT+ или Illumination, неисправность внутренних цепей
Появление "LOCK" / "CODE" / ключа	Активирована противоугонная защита (сброс питания, севшая резервная батарейка)
Щелчки, помехи в динамиках	Проблемы с выходом на усилитель, короткое замыкание в акустической линии

Важно: Попробуйте извлечь и вставить обратно предохранители магнитолы в монтажном блоке автомобиля, даже если они выглядят целыми. Окисление контактов – частая причина нестабильной работы. Проверка реакции магнитолы должна стать отправной точкой перед проверкой напряжения, заземления или демонтажем устройства.

Тест работоспособности кнопки питания

Повреждение или загрязнение кнопки включения – частая причина отказа магнитолы. Механические воздействия, окисление контактов или попадание жидкостей нарушают передачу сигнала на блок управления.

Для диагностики потребуется мультиметр и тонкая отвертка. Отсоедините минусовую клемму АКБ перед началом работ для предотвращения короткого замыкания.

Пошаговая проверка кнопки

Этап 1: Физический осмотр

Снимите декоративную панель магнитолы. Проверьте кнопку на залипание, трещины или следы коррозии. Очистите контакты ватной палочкой, смоченной в спирте.

Этап 2: Тест мультиметром

В режиме прозвонки (значок диода) выполните:

1. Подсоедините щупы к контактам кнопки
2. Нажмите и удерживайте клавишу
3. Зафиксируйте показания:
   • Звуковой сигнал / 0 Ом – исправность
   • OL / ∞ – обрыв цепи
   • Колебания значений – загрязнение

Показание мультиметра	Диагноз
0 Ом (писк)	Кнопка рабочая
∞ (OL)	Требуется замена
Нестабильные значения	Чистка контактов

Этап 3: Проверка напряжения

При исправной кнопке измерьте напряжение на управляющем проводе (обычно желтый/красный). Отсутствие 12V при нажатии указывает на обрыв проводки между кнопкой и блоком питания.

Контроль напряжения на аккумуляторе

Недостаточное напряжение в бортовой сети – частая причина отказа магнитолы. Даже при видимо работающем электрооборудовании АКБ может не выдавать необходимый минимум 12В для запуска аудиосистемы.

Проверьте напряжение на клеммах аккумулятора при выключенном двигателе мультиметром. Показатели ниже 11.8В указывают на критический разряд. При работающем моторе норма составляет 13.5-14.5В – отклонения сигнализируют о неисправностях генератора или регулятора напряжения.

Порядок диагностики

1. Откройте капот и обесточьте магнитолу через предохранитель
2. Подключите щупы мультиметра к клеммам АКБ (красный к "+", черный к "-")
3. Снимите показания в двух режимах:
   • Двигатель заглушен (норма: 12.4-12.7В)
   • Двигатель на холостых оборотах (норма: 13.5-14.5В)

Состояние	Нормальное напряжение	Критическое напряжение
Заглушенный двигатель	12.4-12.7В	< 11.8В
Работающий двигатель	13.5-14.5В	< 13В или > 15В

При выявлении отклонений зарядите АКБ стационарным ЗУ или замените батарею. Если напряжение не поднимается при работающем двигателе – проверьте натяжение ремня генератора, контакты массы и состояние электропроводки.

Проверка целостности разъёмов подключения

Проблемы с контактами в разъёмах – частая причина отказа магнитолы. Со временем соединения окисляются, теряют плотность прилегания или физически повреждаются.

Отсоедините разъёмы от магнитолы и тщательно осмотрите их. Ищите следы коррозии, загрязнений, переломанные провода или погнутые контакты. Обратите внимание на состояние фиксаторов, удерживающих штекер в гнезде.

Алгоритм диагностики и устранения неисправностей

Выполните следующие действия для проверки:

1. Полное отключение питания: снимите клеммы с аккумулятора перед работой.
2. Визуальный осмотр: проверьте каждый контакт в разъёмах на предмет:
   • Зелёного или белого налёта (окисление)
   • Вмятин или отклонения штырьков
   • Расплавленного пластика корпуса
3. Очистка контактов:
   • Мягкой щёткой удалите рыхлую грязь
   • Обработайте контакты специальным очистителем электроники
   • Аккуратно подогните усики штекеров тонкой отвёрткой

Проверка фиксации: после очистки подключите разъёмы до характерного щелчка фиксатора. Убедитесь в отсутствии люфта при лёгком подёргивании жгута проводов.

Тип разъёма	Распространённые проблемы	Способ проверки
ISO-разъём (питание)	Окисление контактов, оплавление	Тестером напряжения на контактах +12V при включённом зажигании
Антенный штекер	Облом центральной жилы, нарушение экрана	Визуальный осмотр, покачивание подключённого штекера
Разъём управления на руле	Перетёртые провода, нарушение изоляции	Прозвонка мультиметром при нажатии кнопок

Важно! Не используйте абразивы или воду для очистки. При обнаружении расплавленных контактов проверьте цепь на короткое замыкание перед повторным подключением.

Поиск замыканий в проводке акустики

Проводка акустических каналов, идущая от магнитолы к динамикам, является частым источником проблем, приводящих к защитному отключению усилителя магнитолы или ее полному отказу от включения. Замыкание проводов динамика на массу автомобиля или друг на друга создает критическую нагрузку на выходные каскады усилителя магнитолы.

Для выявления подобных неисправностей требуется методичная проверка целостности и изоляции акустических кабелей на каждом канале. Эта процедура требует времени и внимательности, но необходима для точной локализации проблемы и предотвращения повторного срабатывания защиты или выхода аппаратуры из строя после ремонта.

Методика поиска замыканий

Для эффективного поиска потребуется мультиметр, переведенный в режим измерения сопротивления (Ом) или режим "прозвонки" со звуковой индикацией.

1. Отсоедините магнитолу и динамики: Полностью отключите разъем магнитолы и отсоедините провода от всех динамиков в автомобиле. Это исключит влияние самой акустики и магнитолы на измерения.
2. Проверка на КЗ между проводами одного канала:
   • Возьмите пару проводов одного акустического канала (например, левый передний "+" и "-").
   • Подсоедините щупы мультиметра к этим двум проводам.
   • В режиме "прозвонки" звуковой сигнал или показание сопротивления, близкое к 0 Ом, укажут на короткое замыкание между проводами "+" и "-" этого канала где-то на участке трассы.
3. Проверка на КЗ каждого провода на массу:
   • Один щуп мультиметра подключите к надежной "массе" автомобиля (чистый неокрашенный металл кузова/шасси).
   • Вторым щупом поочередно касайтесь каждого акустического провода (и "+", и "-" всех каналов).
   • Звуковой сигнал "прозвонки" или сопротивление близкое к 0 Ом между проводом и массой указывает на замыкание этого провода на кузов.
4. Локализация повреждения:
   • Если замыкание обнаружено (на массу или между проводами), необходимо найти точку повреждения.
   • Визуально осмотрите всю длину кабеля: дверные гофры, места перегибов, участки под коврами, зоны возможного контакта с острыми кромками кузова или подвижными деталями (петли дверей). Ищите перетертую изоляцию, оплавления, сдавленные участки.
   • Методом исключения: если проводка проходит через дверные гофры, попробуйте временно отсоединить жгут в двери и перепроверить сопротивление на участке от магнитолы до разъема в стойке. Это поможет понять, в каком сегменте (салон или дверь) искать проблему.

Признак при измерении	Значение
Звуковая "прозвонка" между "+" и "-" канала	Короткое замыкание проводов канала друг на друга
Звуковая "прозвонка" между проводом и массой	Замыкание этого провода на кузов автомобиля
Сопротивление ~0 Ом между "+" и "-" канала	Короткое замыкание проводов канала друг на друга
Сопротивление ~0 Ом между проводом и массой	Замыкание этого провода на кузов автомобиля
Сопротивление в пределах единиц/десятков Ом (на отсоединенном динамике)	Нормальное сопротивление катушки динамика (проводка цела, замыкания нет)
Сопротивление "бесконечность" (OL) между проводом и массой	Провод изолирован от массы (норма)

После устранения найденного замыкания (восстановление изоляции, замена поврежденного участка провода) обязательно проверьте сами динамики мультиметром на сопротивление. Значение должно соответствовать их номиналу (обычно 2, 4 или 8 Ом). Сопротивление близкое к 0 Ом укажет на замыкание катушки динамика – его также необходимо заменить.

Анализ ошибок на дисплее при попытке запуска

Коды ошибок или текстовые сообщения на дисплее магнитолы – ключевой индикатор неисправности. При включении устройства внимательно зафиксируйте все символы, мигающие надписи или цифровые комбинации (например, "ERR", "LOCK", "CODE", "E2"). Эти данные критичны для точной диагностики, так как указывают на конкретные сбои в работе системы.

Игнорирование таких сообщений усложняет ремонт. Например, ошибка "PROTECT" сигнализирует о срабатывании защиты от перегрева или короткого замыкания в акустических цепях, а постоянное мигание "CODE" – о блокировке из-за сбоя питания или активации противоугонной функции. Точная расшифровка кодов возможна через сервисные мануалы производителя или диагностические сканеры.

Типовые сообщения об ошибках и действия

Распространенные индикаторы требуют разных подходов:

• ERR 1 / SHORT CIRCUIT: Проверьте целостность проводов колонок на предмет замыканий, тестером измерьте сопротивление динамиков (должно быть 2-8 Ом).
• CODE / LOCKED: Введите антиугонный код (если известен). При его утере потребуется снятие магнитолы для считывания серийного номера и генерации кода через производителя.
• MEMORY ERR: Отсоедините клеммы АКБ на 15 минут для сброса. При повторении – замените резервную батарейку на плате магнитолы (CR2032).
• NO DISC / DISC ERR: Очистите лазерную линзу спецраствором, проверьте совместимость дисков (CD/DVD/MP3), исключите механические повреждения носителей.

Для сложных случаев используйте диагностику через OBD2-разъем автомобиля. Подключив сканер, выполните:

1. Сброс ошибок головного устройства в разделе "Infotainment System".
2. Проверку напряжения на предохранителе магнитолы (должно быть 12В при включении зажигания).
3. Анализ CAN-шины – при обрыве связи магнитола не получит сигнал запуска от ЭБУ.

Ошибка	Вероятная причина	Экстренное решение
OVER HEAT	Перегрев усилителя из-за плохой вентиляции	Выключите магнитолу на 20 мин, очистите вентиляционные щели
POWER OFF	Срабатывание защиты от скачков напряжения	Проверьте генератор (напряжение на АКБ должно быть 13.5-14.5В)
INIT ERR	Сбой загрузки ПО	Перепрошейте устройство через USB с официальной прошивкой

Важно! При отсутствии подсветки дисплея (но работающей кнопочной подсветке) проблема кроется в дефекте экрана или шлейфа – потребуется разборка и замена компонентов. Если сообщение об ошибке исчезает через 1-2 секунды, выполните аппаратный сброс через кнопку RESET (отверстие на лицевой панели).

Сброс защитного режима магнитолы

Защитный режим (иммобилайзер) активируется при отключении питания магнитолы для предотвращения кражи. Система блокирует работу устройства до ввода уникального PIN-кода, привязанного к автомобилю. Частая причина срабатывания – снятие клемм аккумулятора, перегоревший предохранитель или замена головного устройства без предварительной деактивации.

При включении на дисплее отображается сообщение типа "CODE", "LOCK", "SAFE" или мигающий индикатор. Без правильного кода эксплуатация невозможна – магнитола не реагирует на кнопки, не воспроизводит звук. Попытки подбора кода могут привести к окончательной блокировке.

Способы сброса

• Ввод PIN-кода:
  1. Найдите код в документации к авто, наклейке в бардачке/ключах или запросите у дилера по VIN.
  2. Включите зажигание и магнитолу.
  3. Используя кнопки устройства (часто сенсорные или клавиши 1-6), введите цифры кода последовательно.
• Ожидание разблокировки: Некоторые модели (например, Toyota) автоматически снимают блокировку через 30-60 минут непрерывной работы при включенном зажигании.
• Отключение питания:
  • Снимите минусовую клемму аккумулятора на 15-20 минут.
  • Извлеките предохранитель магнитолы (обычно F21, F22 в салонном блоке) на 5 минут.
• Аппаратный сброс: Нажмите скрытую кнопку "Reset" на лицевой панели тонким предметом (скрепкой) на 5-10 секунд при включенном питании.

Признак блокировки	Решение
Надпись "CODE"	Ввод PIN через штатные кнопки
Индикация "LOCK"	Отключение питания на 20 минут
Мигающий диод	Аппаратный сброс кнопкой Reset

Важно! При потере кода и неэффективности методов потребуется перепрошивка или замена магнитолы у специалистов. Не пытайтесь разбирать устройство самостоятельно!

Диагностика CAN-шины при отсутствии питания

Отсутствие питания магнитолы может быть косвенно связано с проблемами CAN-шины, которая управляет её включением и режимами сна. Многие современные головные устройства получают сигнал активации именно через CAN-шину от бортового компьютера или блока управления. Если сама шина не функционирует из-за обрыва, короткого замыкания или сбоя контроллера, магнитола не получит команду на запуск.

Проверка целостности CAN-шины требует мультиметра или осциллографа. Начните с измерения напряжения между контактами CAN-High (CAN-H) и CAN-Low (CAN-L) при включенном зажигании. Нормальные значения в состоянии покоя:

Параметр	CAN-H	CAN-L
Напряжение относительно массы	~2.5-3.5В	~1.5-2.5В
Разница напряжений (CAN-H минус CAN-L)	~2.0В (в покое)

Ключевые этапы диагностики

1. Визуальный осмотр разъёмов и проводки: Ищите повреждения жгута, окисление контактов, неплотные соединения в районе магнитолы, диагностического разъёма OBD-II и ближайших контрольных точек.
2. Проверка сопротивления:
   • Отсоедините аккумулятор и магнитолу.
   • Измерьте сопротивление между CAN-H и CAN-L на разъёме магнитолы. Норма: 60 Ом (если шина терминирована только на концах) или 120 Ом (если магнитола – единственное устройство в сегменте). Отклонения указывают на обрыв, КЗ или неисправность терминатора.
3. Поиск короткого замыкания:
   • Проверьте сопротивление каждого CAN-провода на массу и +12В. Значение должно быть бесконечным (OL на мультиметре). Нулевое или низкое сопротивление – признак КЗ.
4. Анализ активности шины: При включённом зажигании разница напряжений CAN-H и CAN-L должна хаотично меняться в пределах 1-3В (при передаче данных). Отсутствие изменений сигнализирует о "мёртвой" шине.

Если диагностика выявила обрыв или КЗ, потребуется ремонт проводки. При отсутствии активности шины – проверьте предохранители ЭБУ, связанные с CAN, или выполните компьютерную диагностику для выявления ошибок контроллеров.

Отключение дополнительных устройств от магнитолы

Проблемы с включением магнитолы часто возникают из-за конфликтов с подключенными внешними устройствами. Гаджеты вроде USB-флешек, AUX-кабелей или Bluetooth-адаптеров могут создавать короткое замыкание, перегрузку цепи или программный сбой при запуске системы.

Для диагностики отключите все сторонние девайсы из разъёмов магнитолы, включая:

• USB-накопители с музыкой или прошивкой
• Кабели для подключения смартфонов (AUX, Lightning, USB)
• Внешние Bluetooth-модули
• Адаптеры для карт памяти
• FM-трансмиттеры

Порядок действий:

1. Полностью выньте ключ зажигания и подождите 3 минуты
2. Отсоедините каждый сторонний девайс из разъёмов магнитолы
3. Запустите автомобиль и проверьте включение магнитолы
4. Если система заработала – подключайте устройства по одному для выявления проблемного

Особое внимание уделите USB-портам: деформированные контакты или металлические предметы внутри разъёма часто вызывают короткое замыкание. Проверьте целостность гнёзд визуально и продуйте их сжатым воздухом.

Повреждение внутреннего стабилизатора напряжения

Стабилизатор напряжения внутри магнитолы преобразует бортовые 12В в низкое постоянное напряжение (например, 3.3В или 5В), необходимое для работы процессора, памяти и других микросхем. Его выход из строя полностью обесточивает критически важные компоненты или вызывает нестабильную подачу питания.

Основными причинами поломки стабилизатора являются скачки напряжения в бортовой сети (например, при неисправном генераторе), перегрев из-за плохой вентиляции или заводской дефект компонента. Механические повреждения платы или попадание влаги также могут спровоцировать его отказ.

Признаки и диагностика

Характерные симптомы:

• Полное отсутствие реакции на кнопку включения (нет подсветки, звука, дисплей не активируется).
• Кратковременный запуск с последующим немедленным отключением.
• Циклические перезагрузки без загрузки интерфейса.

Для проверки потребуется:

1. Разобрать магнитолу, получив доступ к плате.
2. Включить питание магнитолы в авто или от лабораторного БП.
3. Мультиметром замерить выходное напряжение стабилизатора (сверять с техдокументацией на микросхему).

Способы решения

Самостоятельный ремонт:

Действие	Сложность	Примечание
Замена стабилизатора	Высокая	Требует паяльника и навыков SMD-монтажа. Необходима идентичная деталь.
Проверка цепи питания	Средняя	Исключение КЗ в нагрузке до замены стабилизатора.

Альтернатива: При отсутствии опыта или интеграции стабилизатора в процессор целесообразна замена материнской платы магнитолы или обращение в сервис. Профилактика включает установку дополнительного внешнего стабилизатора в цепь питания магнитолы для подавления скачков напряжения.

Проверка состояния кабелей управления подсветкой

Кабели управления подсветкой (обычно оранжевого или оранжево-белого цвета) отвечают за синхронизацию подсветки магнитолы с общей подсветкой приборной панели. При их повреждении или некорректном подключении система может интерпретировать это как отсутствие питания в цепи аксессуаров (ACC), что приводит к полному отказу включения магнитолы.

Проверку необходимо начинать с визуального осмотра разъёмов на предмет окисления, переломов проводов или неплотного соединения. Особое внимание уделите участкам возле точек крепления магнитолы и зонам изгиба жгута проводов – механические повреждения чаще возникают в этих местах.

Порядок диагностики

1. Отсоедините магнитолу и снимите защитные кожухи с разъёмов
2. Проверьте контакты кабеля подсветки:
   • Наличие зелёного или белого налёта (окисление)
   • Деформацию металлических клемм
   • Следы перегрева (потемнение пластика)
3. Прозвоните цепь мультиметром:

   Режим тестера	Нормальное значение	Признак неисправности
   Режим прозвонки	Звуковой сигнал	Обрыв цепи
   Замер сопротивления	0.1-0.5 Ом	Показания выше 2 Ом

4. Проверьте напряжение при включенном зажигании:
   • Красный щуп – на контакт кабеля подсветки
   • Чёрный щуп – на кузов авто
   • Корректное значение: 12-14 В

При обнаружении окисления обработайте контакты очистителем электрооборудования. Если выявлен обрыв провода – замените повреждённый участок с обязательной термоусадкой соединений. При отсутствии напряжения проверьте предохранитель F56 (стандартный для подсветки) в монтажном блоке автомобиля.

Тестирование питания через OBD-II разъем

При отсутствии питания магнитолы OBD-II разъем предоставляет удобную точку для проверки напряжения бортовой сети. Этот стандартизированный интерфейс, расположенный обычно под рулевой колонкой, содержит контакты с постоянным и зажигательным +12В.

Для диагностики потребуется мультиметр в режиме измерения постоянного напряжения (DCV) с диапазоном 0-20V. Важно предварительно свериться с распиновкой разъема конкретной марки авто, так как расположение контактов может отличаться.

Порядок проверки напряжения

Выполните следующие шаги для тестирования:

1. Включите зажигание без запуска двигателя
2. Подсоедините черный щуп мультиметра к металлической части кузова (масса)
3. Коснитесь красным щупом ключевых контактов разъема:

Контакт	Назначение	Нормальное значение
16 (чаще всего)	Постоянное питание +12В	11.8-12.6V при выключенном зажигании
4 (кузовная масса)	Заземление	0V (проверяется сопротивлением)
Зажигательные контакты (обычно 1, 3, 11 или 12)	Питание при включении зажигания	≥11.5V после поворота ключа

Критичные отклонения:

• Отсутствие напряжения на контакте 16 указывает на перегоревший предохранитель главной цепи
• Нет питания на зажигательных контактах – проверьте реле зажигания или цепь ACC
• Просадка ниже 9V свидетельствует о проблемах с АКБ или генератором

При обнаружении несоответствий рекомендую прозвонить цепи до блока предохранителей. Если замеры в норме – неисправность вероятнее кроется в проводке самой магнитолы или ее внутренних компонентах.

Обновление микропрограммы магнитолы

Устаревшая или повреждённая микропрограмма (прошивка) магнитолы может полностью блокировать её запуск. Это происходит из-за программных конфликтов, ошибок в коде или несовместимости с обновленными компонентами автомобиля.

Обновление прошивки устраняет известные баги, добавляет поддержку новых форматов медиа и часто решает проблемы с "зависанием" при включении. Однако процедура требует строгого соблюдения инструкций во избежание необратимых сбоев.

Как выполнить обновление

Необходимые условия:

• Стабильное напряжение 12В (заведите двигатель)
• USB-флешка, отформатированная в FAT32
• Точная версия прошивки для вашей модели магнитолы

Этапы процесса:

1. Скачайте прошивку с официального сайта производителя
2. Распакуйте файлы в корень USB-накопителя
3. Вставьте флешку в порт магнитолы при выключенном питании
4. Зажмите комбинацию кнопок для входа в режим обновления (см. мануал)
5. Дождитесь автоматической перезагрузки после установки

Критические правила:

Что нельзя делать	Последствия нарушения
Извлекать флешку/выключать зажигание	Необратимое повреждение памяти
Использовать неофициальную прошивку	Блокировка устройства
Прерывать процесс обновления	"Кирпич" магнитолы

Если после обновления магнитола не включается, потребуется сброс до заводских настроек через сервисное меню или аппаратный сброс (отключение клеммы АКБ на 15 минут). При неудаче - обратитесь в авторизованный сервис.

Проверка температурного датчика защиты

Температурный датчик защиты автоматически отключает питание магнитолы при критическом нагреве внутренних компонентов. Неисправность этого элемента или ложное срабатывание может блокировать включение устройства даже при нормальной температуре.

Для диагностики выполните последовательные действия, предварительно отсоединив магнитолу от автомобиля и сняв защитный корпус для доступа к плате.

Методы диагностики датчика

1. Визуальный осмотр:
   • Проверьте датчик (обычно расположен на радиаторе или процессоре) на трещины, вздутие или потемнение корпуса
   • Осмотрите прилегающие контакты на отсутствие паяных трещин и окислов
2. Измерение сопротивления мультиметром:
   • Отпаяйте один контакт датчика от платы
   • Замерьте сопротивление при комнатной температуре (20-25°C)
   • Сравните показания с типовыми значениями для NTC-термисторов:

     Температура (°C)	Сопротивление (кОм)
     20	10.0
     40	4.7
     60	2.2

3. Термическое тестирование:
   • Нагрейте датчик феном (50-60°C)
   • Контролируйте плавное уменьшение сопротивления
   • Резкие скачки значений или отсутствие изменений указывают на неисправность

При выявлении поломки замените датчик на аналогичный по параметрам. Временное решение – замыкание контактов на плате (только для теста!), но это отключает защиту от перегрева.

Диагностика видеовыхода для штатных камер

Проблемы с видеовыходом штатной камеры проявляются как отсутствие изображения на магнитоле при включении задней передачи, хотя сама магнитола функционирует нормально. Диагностика требует последовательной проверки всех компонентов цепи передачи видеосигнала от камеры до головного устройства.

Начинайте с визуального осмотра камеры и кабелей: убедитесь в отсутствии физических повреждений, загрязнений объектива или окисления контактов. Проверьте надёжность соединений разъёмов как на камере, так и на магнитоле, особое внимание уделяя фиксации колодки ISO-разъёма.

Методы диагностики видеосигнала

Для выявления причины отсутствия изображения выполните следующие шаги:

1. Тест питания камеры: Используя мультиметр, измерьте напряжение на разъёме камеры при включённой задней передаче. Отсутствие +12V указывает на обрыв цепи питания или неисправность предохранителя.
2. Проверка видеокабеля:
   • Прозвоните мультиметром каждый провод коаксиального кабеля (центральную жилу и экран) на предмет обрыва или КЗ.
   • Осмотрите участки возле гофры двери багажника – частые перегибы повреждают проводку.
3. Анализ сигнала: Подключите камеру напрямую к видеовходу магнитолы, минуя штатную проводку. Появление изображения подтверждает проблему в кабеле или переходниках.

Симптом	Возможная причина	Решение
Чёрный экран	Обрыв питания камеры, повреждение видеокабеля	Проверить предохранитель F-CAM, прозвонить кабель
Шумы/искажения	Плохой контакт экрана, КЗ проводов	Зачистить/обжать разъёмы, заменить кабель
Нет сигнала при прямом подключении	Неисправность камеры или магнитолы	Проверить камеру на другом авто, обновить ПО магнитолы

Важно: Убедитесь, что в настройках магнитолы активирован режим автоматического переключения на камеру. Для систем с CAN-шиной проверьте корректность распиновки адаптера и наличие сигнала включения (Reverse) через диагностический сканер.

Извлечение CD-диска при заклинивании

При заклинивании CD-диска в магнитоле категорически запрещается применять грубую силу или острые предметы – это повредит лазерную головку или механизм. Первым делом проверьте, не связана ли проблема с отсутствием питания устройства: убедитесь, что магнитола корректно включена (горят ли индикаторы), а автомобильный аккумулятор имеет достаточный заряд.

Если питание подается, но диск не извлекается стандартной кнопкой, выполните принудительную перезагрузку магнитолы. Для этого снимите клеммы с аккумулятора на 10-15 минут либо извлеките предохранитель магнитолы из блока предохранителей (номера уточните в руководстве авто). После восстановления питания сразу нажмите кнопку извлечения диска – часто механизм разблокируется.

Альтернативные методы извлечения

Если перезагрузка не помогла, используйте следующие способы:

• Специальное отверстие: Найдите микроотверстие на лицевой панели (обычно рядом со слотом). Вставьте скрепку/тонкий гвоздик до щелчка и аккуратно потяните диск рукой.
• Аварийный режим: Зажмите кнопку извлечения на 10-15 секунд (иногда в сочетании с кнопкой питания) – в некоторых моделях это запускает принудительную разблокировку.
• Демонтаж магнитолы: При наличии навыков снимите устройство, отсоедините разъемы и вскройте корпус. Аккуратно проверните шестерни механизма вручную или извлеките диск пинцетом.

Важно! Если диск поврежден (треснул или расслоился), не пытайтесь его вытащить самостоятельно – осколки заблокируют механизм. В этом случае обратитесь в сервисный центр. Для профилактики заклинивания регулярно очищайте CD от загрязнений и не используйте деформированные диски.

Устранение конфликта после установки сигнализации

Конфликт между магнитолой и сигнализацией часто возникает из-за неправильного подключения к цепям питания или CAN-шине автомобиля. Сигнализация может перехватывать управление питанием ACC+, блокировать команды включения или создавать помехи в штатной электропроводке.

Для диагностики временно отключите питание сигнализации (сняв клемму с блока управления) и проверьте работу магнитолы. Если оборудование заработало – проблема именно в конфликте систем.

Алгоритм решения

1. Проверка предохранителей
   • Осмотрите предохранители магнитолы (обычно 5-15А) и сигнализации в монтажном блоке
   • Замените перегоревшие элементы, даже если визуально повреждения не видны
2. Корректировка подключения питания
   • Убедитесь, что сигнализация подключена к отдельному проводу ACC, а не к штатному разъёму магнитолы
   • При подключении к CAN-шине проверьте совместимость протоколов оборудования
3. Устранение помех
   • Проложите провода сигнализации вдали от штатной проводки магнитолы
   • Установите ферритовые кольца на кабели возле разъёмов
4. Настройка режимов работы

   Проблема	Решение
   Блокировка при постановке на охрану	Отключите в настройках сигнализации опцию "Cut off stereo"
   Отключение при запуске двигателя	Проверьте соединение с цепью IGNITION (должен быть +12V при работающем моторе)

5. Перепрошивка оборудования
   • Обновите ПО магнитолы и сигнализации до актуальных версий
   • Обратитесь к установщику для калибровки иммобилайзерных функций

Тестовое подключение заведомо исправной магнитолы

При подозрении на неисправность штатного головного устройства исключите проблемы с самой магнитолой, временно установив другой заведомо рабочий блок. Используйте проверенное устройство аналогичной модели или универсальную автомагнитолу с совместимыми характеристиками питания и подключения.

Отключите штатную магнитолу от разъемов питания, акустики и антенны. Аккуратно подключите тестовое устройство к этим же штатным жгутам проводов автомобиля, соблюдая полярность и надежность контакта. Не используйте переходники или временную скрутку проводов – подключение должно быть максимально прямым и корректным.

Порядок действий и интерпретация результатов

Выполните тестовое включение по следующему алгоритму:

1. Проверка питания: Включите зажигание (или подайте +12V на соответствующий провод магнитолы). Убедитесь, что тестовая магнитола включается (загорается дисплей).
2. Проверка функций: Протестируйте базовые операции: регулировку громкости, переключение источников (радио, Bluetooth), чтение диска/USB.
3. Проверка звука: Убедитесь в наличии звука на всех динамиках. Проверьте баланс и фейдер.

Анализ результатов теста:

Результат теста	Вывод
Тестовая магнитола работает нормально	Неисправно штатное головное устройство. Требуется его ремонт или замена.
Тестовая магнитола не включается	Проблема в электропроводке автомобиля (предохранители, отсутствие питания, масса) или в жгуте подключения.
Тестовая магнитола включается, но нет звука	Неисправность в акустической системе авто (обрыв проводов динамиков, неисправность самих динамиков) или в подключении акустического жгута.

После завершения теста аккуратно отсоедините проверочную магнитолу и восстановите подключение штатной (если это целесообразно). Результаты тестирования позволят точно локализовать проблемную зону: сама магнитола, проводка питания или акустическая часть.

Список источников

При подготовке материала использовались специализированные технические ресурсы и экспертные публикации по автомобильной электронике.

Для самостоятельной диагностики и ремонта рекомендуются следующие категории источников:

• Официальные сервисные руководства производителей автомобилей
• Мануалы по установке и эксплуатации магнитол от Alpine, Pioneer, Kenwood
• Технические форумы: Drive2, Авто.ру, CarAudioTalk
• Электротехнические справочники по автомобильным системам Bosch
• Видеоблоги сертифицированных автоэлектриков
• Публикации в журналах "Автоэлектроника" и "За рулём"
• Методички по диагностике CAN-шины от Autodata

Видео: Что делать чтобы андроид магнитола не перезапускалась при запуске двигателя


• Трос переключения передач - незаметный, но важный

• Hino 300 - отзывы владельцев, модели, двигатели, скидки - всё, что нужно знать!

• Alfa Romeo 159 - С таким характером не спорят
