Неисправности печки ВАЗ 2110 - ремонт блока управления

Статья обновлена: 18.08.2025

Эффективная работа отопителя салона критически важна для комфортной эксплуатации автомобиля ВАЗ 2110, особенно в холодное время года.

Блок управления печкой служит центральным элементом системы, отвечая за регулировку температуры, скорости вентилятора и распределения воздушных потоков.

Выход из строя этого узла или его компонентов приводит к полному или частичному отказу отопителя, создавая серьезные неудобства для водителя и пассажиров.

В статье рассмотрены наиболее распространенные неисправности блока управления печкой ВАЗ 2110 и предоставлены практические методы их самостоятельного устранения.

Принцип работы блока управления отопителем ВАЗ 2110

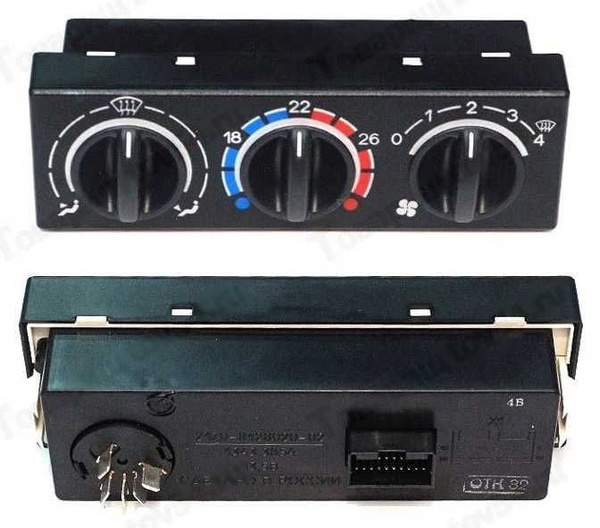

Блок управления печкой ВАЗ 2110 представляет собой электронный модуль, регулирующий скорость вращения электродвигателя вентилятора отопителя и распределение воздушных потоков по салону. Он получает сигналы от органов управления на панели (ручек переключателей) и преобразует их в команды для исполнительных механизмов.

Основная задача блока – обеспечить плавное изменение оборотов вентилятора через реостат или транзисторную схему (в зависимости от модификации), а также управление сервоприводами заслонок, отвечающих за направление подачи воздуха (лобовое стекло, ноги, центральные дефлекторы) и режим рециркуляции.

Ключевые компоненты и их взаимодействие

Работа системы строится на последовательном взаимодействии элементов:

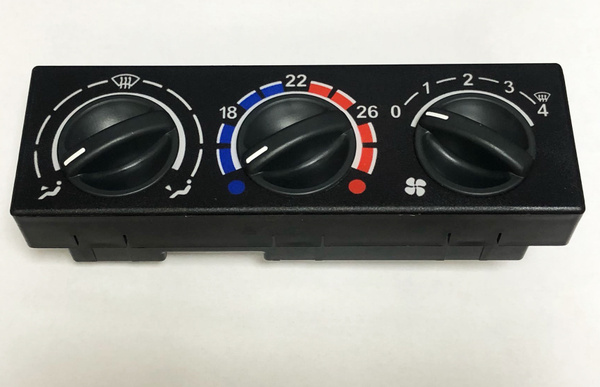

Панель управления: Ручки выбора скорости вентилятора, температуры и распределения потоков генерируют электрические сигналы.
Блок управления (БУ): Обрабатывает сигналы с панели. Содержит:
- Схему регулировки напряжения на электродвигателе вентилятора (реостат/транзистор).
- Драйверы управления мини-электродвигателями сервоприводов заслонок.
- Цепь питания подсветки панели.
Исполнительные устройства:
- Электродвигатель вентилятора: Меняет обороты в зависимости от напряжения от БУ.
- Сервоприводы заслонок: Получают питание от БУ, перемещают заслонки в заданное ручкой положение.

Алгоритм работы при изменении параметров:

Поворот ручки скорости вентилятора изменяет сопротивление в цепи.
Блок регистрирует изменение, регулирует выходное напряжение на клеммах электродвигателя.
Двигатель увеличивает/уменьшает обороты пропорционально напряжению.
Переключение ручки распределения воздуха/рециркуляции замыкает соответствующие контакты.
БУ подает напряжение на электродвигатель нужного сервопривода.
Сервопривод перемещает заслонку до срабатывания концевого микровыключателя в конечном положении.

Важно: Температура воздуха регулируется механически тросом от ручки до крана отопителя, БУ на этот параметр не влияет.

Неисправность регулятора оборотов: диагностика мультиметром

Регулятор оборотов печки ВАЗ 2110 представляет собой резисторный блок, управляющий скоростью вращения вентилятора. Основные признаки неисправности: вентилятор работает только на максимальной скорости (4-й позиции), не реагирует на переключение режимов или полностью отключен. Механические повреждения, окисление контактов и перегорание резистора – типичные причины поломки.

Перед диагностикой снимите регулятор с монтажного места (за панелью под "бардачком") и отсоедините колодку проводов. Очистите контакты от грязи и окислов. Для проверки потребуется мультиметр в режиме измерения сопротивления (Ω).

Порядок проверки мультиметром

Шаг 1: Определение распиновки

На колодке регулятора расположено 4 контакта (обозначены цифрами 1-4). Контакт "4" – общая масса, "1-3" – выводы для скоростей 1-3 (максимальная скорость 4 идет в обход регулятора).

Шаг 2: Проверка сопротивлений

Установите мультиметр на диапазон 0-20 Ом. Измерьте сопротивление между контактами:

Режим скорости	Точки замера	Нормальное сопротивление
1 (минимум)	Контакт 4 → Контакт 1	0.6-0.7 Ом
2	Контакт 4 → Контакт 2	2.1-2.3 Ом
3	Контакт 4 → Контакт 3	4.5-5.5 Ом

Шаг 3: Анализ результатов

Исправный регулятор показывает плавное изменение сопротивления при вращении ручки. Типичные неисправности:

Бесконечное сопротивление (обрыв цепи) на любом положении
Значения, сильно отличающиеся от нормы
Отсутствие контакта между выводами 4-1, 4-2, 4-3

Шаг 4: Дополнительная проверка

Прозвоните провода от колодки регулятора к мотору отопителя и блоку предохранителей. Убедитесь в отсутствии обрывов и КЗ на массу. Проверьте предохранитель F4 (20А) в монтажном блоке.

При выявлении несоответствий замените регулятор. Устанавливая новый блок, нанесите термопасту на металлическую часть корпуса для улучшения теплоотвода – перегрев является частой причиной выхода из строя.

Отсутствие реакции на кнопки управления печкой

Неработоспособность кнопок управления печкой ВАЗ 2110 полностью блокирует регулировку температуры, скорости вентилятора и направления потоков воздуха. Эта проблема возникает из-за нарушения цепи управления между кнопками и исполнительными устройствами.

Диагностику начинают с проверки предохранителей и целостности проводки, после чего переходят к тестированию механических элементов управления и электронных компонентов. Систематический подход позволяет локализовать неисправность без лишних затрат.

Основные причины и методы устранения

Для восстановления работоспособности выполните следующие действия:

Проверка предохранителей:
- Найдите предохранитель F16 (15А) в монтажном блоке салона
- Замените перегоревший элемент, при повторном срабатывании ищите КЗ в цепи
Диагностика кнопок:
- Снимите панель управления, отключите шлейф
- Прозвоните мультиметром контакты кнопок при нажатии (сопротивление должно падать до 0 Ом)
- Очистите окисленные контакты спиртом или замените неисправные кнопки
Осмотр проводки:
- Проверьте целостность проводов в жгуте между блоком управления и кнопками
- Осмотрите разъемы на предмет коррозии и плотности прилегания
- Восстановите поврежденные провода, зачистите окисленные контакты
Тестирование блока управления:
- Отсоедините разъем от блока управления (расположен за панелью приборов)
- Подайте +12В напрямую на контакты приводов заслонок/вентилятора
- При работоспособности приводов замените блок управления

Важно: Перед работами обязательно снимите клемму с аккумулятора. Для доступа к элементам управления потребуется демонтаж декоративных накладок торпедо. При замене блока управления выбирайте оригинальные комплектующие или проверенные аналоги.

Замена перегоревшего предохранителя F16

Предохранитель F16 (15 А) в монтажном блоке ВАЗ 2110 отвечает за питание цепи управления печкой, включая электродвигатель вентилятора и регулятор оборотов. Его перегорание приводит к полному отключению системы отопления салона.

Перед заменой убедитесь в отсутствии короткого замыкания в цепи: визуально осмотрите провода возле моторчика печки (обычно под бардачком) на предмет оплавлений, проверьте сопротивление цепи мультиметром. Установка нового предохранителя без диагностики вызовет его мгновенное сгорание.

Порядок замены

Отключите зажигание и извлеките ключ из замка.
Найдите монтажный блок предохранителей (расположен под панелью приборов со стороны водителя).
Снимите защитную крышку блока, отщелкнув фиксаторы.
Идентифицируйте предохранитель F16 (используйте схему на внутренней стороне крышки или маркировку на корпусе блока).
Извлеките перегоревший предохранитель специальными пластиковыми щипцами (расположены в блоке) или плоскогубцами с изолированными ручками.
Визуально проверьте нить внутри предохранителя: обрыв или потемнение колбы подтверждают неисправность.
Установите новый предохранитель на 15 А строго того же номинала.
Включите зажигание и проверьте работу печки на всех скоростях.
Если предохранитель снова перегорел – ищите причину в цепи:
- заклинивший моторчик вентилятора,
- замыкание проводов на массу,
- неисправность резистора печки.

Параметр	Значение
Номер предохранителя	F16
Номинал	15 Ампер
Защищаемые компоненты	Электродвигатель вентилятора, регулятор оборотов
Тип корпуса	Standard (обычный ножевой)

Важно: Не используйте предохранители кустарного производства или «жучки» – это может привести к возгоранию электропроводки. При частом перегорании F16 обязательна углубленная диагностика цепи питания печки.

Проверка целостности проводов на разъёме блока управления

Последовательно проверьте мультиметром в режиме прозвонки каждый провод разъёма блока управления печкой. Сопротивление между контактом разъёма и соответствующим выводом датчика/исполнительного механизма должно стремиться к нулю. Обрыв или высокое сопротивление указывают на повреждение проводки.

Осмотрите разъёмы на предмет окисления контактов, оплавления пластика и механических повреждений. Особое внимание уделите проводам в местах перегибов у основания разъёма – здесь часто возникают заломы жил. Проверьте фиксацию клемм в колодке: вытащите подозрительные контакты и подогните усики фиксаторов.

Типовые проблемы и решения

Обрыв провода: Зачистите изоляцию, спаяйте жилы с нахлёстом 15-20 мм, заизолируйте термоусадкой.
Окисление контактов: Обработайте разъёмы очистителем электрооборудования (например, Kontakt UHCS) и просушите.
Ослабление клеммы: Извлеките контакт из колодки и подожмите усики фиксатора пассатижами.
Короткое замыкание: Проверьте сопротивление между соседними контактами – показания ∞ говорят об отсутствии КЗ.

Цвет провода	Назначение	Типичное сопротивление
Красный	Питание +12В	0-0.5 Ом
Чёрный	Масса	0-0.3 Ом
Синий с полоской	Датчик температуры	1-5 Ом

После ремонта проводов проверьте работу печки на всех режимах. Если неисправность сохраняется – диагностируйте датчики температуры, мотор отопителя и предохранитель F7 (15А).

Залипание реле печки: признаки и устранение

Залипание контактов реле печки ВАЗ 2110 – распространенная неисправность, при которой реле не размыкает цепь после отключения управления. Это приводит к непрерывной работе вентилятора даже при выключенном зажигании или установке регулятора скорости в положение "0". Основная причина – подгорание или деформация контактной группы из-за высоких нагрузок и частых циклов включения/выключения.

Игнорирование проблемы вызывает постоянный разряд аккумулятора и риск перегрева элементов системы. Реле расположено в монтажном блоке салона (под панелью со стороны водителя) и маркируется как реле включения вентилятора отопителя (обычно К4). Для диагностики необходимо проверить поведение вентилятора при разных режимах работы печки и выключенном зажигании.

Диагностика и устранение

Ключевые признаки залипания:

Вентилятор печки не останавливается после поворота ключа в положение "ACC" или "LOCK".
Работа вентилятора продолжается при установке регулятора скорости в положение "0".
Характерный запах горелой пластмассы или перегрева в районе монтажного блока.
Щелчки реле отсутствуют при изменении скорости вентилятора.

Порядок устранения:

Отключите минусовую клемму аккумулятора для безопасности.
Снимите защитную крышку монтажного блока (расположена под рулевой колонкой).
Найдите реле К4 (уточните расположение в руководстве автомобиля – обычно центральный ряд).
Извлеките реле из посадочного гнезда: если вентилятор остановился – диагноз подтвержден.
Установите новое реле аналогичного номинала (взаимозаменяемо с реле поворотов К3).
Подключите АКБ и проверьте работу печки на всех скоростях.

Важно: Чистка контактов – временное решение! Изношенное реле подлежит замене. Рекомендуется использовать реле с никелированными контактами для увеличения срока службы.

НЕ заменять	Аналоги для замены
Реле топливного насоса (К2)	Реле поворотов (К3)
Реле стеклоочистителей (К5)	Новое реле 90.3747-10

Неисправность датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (ДТОЖ) играет ключевую роль в управлении режимами работы печки. Он передает данные электронному блоку управления (ЭБУ) о текущей температуре антифриза, на основе чего регулируется скорость вращения вентилятора отопителя и распределение воздушных потоков.

При выходе из строя ДТОЖ ЭБУ получает некорректные показания, что нарушает алгоритм управления климатической установкой. Это приводит к сбоям в автоматическом поддержании комфортной температуры в салоне, несмотря на исправность других компонентов системы.

Диагностика и устранение неполадок

Типичные симптомы неисправности:

Вентилятор печки работает на максимальных оборотах независимо от температуры двигателя
Отсутствие прогрева салона при горячем двигателе (ЭБУ "думает", что антифриз холодный)
Самопроизвольное переключение режимов обдува без команды водителя
Появление ошибки Р0115 или Р0116 в памяти ЭБУ

Основные причины поломок:

Окисление контактов в разъеме датчика
Механическое повреждение корпуса при замене антифриза
Внутренний обрыв терморезистора
Замыкание электрической цепи на массу
Попадание тосола на чувствительный элемент

Проверка работоспособности:

Метод	Действия
Диагностика сканером	Считать показания температуры через OBD-II порт, сравнить с реальной температурой двигателя
Замер сопротивления	Проверить мультиметром сопротивление датчика при разных температурах (20°C: 2-3 кОм, 90°C: 200-400 Ом)
Визуальный осмотр	Выявить трещины корпуса, следы коррозии на контактах, подтеки антифриза

Замена датчика:

Устанавливается в корпусе термостата или головке блока цилиндров. Порядок работ:

Слить часть охлаждающей жидкости ниже уровня датчика
Отсоединить электрический разъем
Выкрутить датчик накидным ключом на 19 или 21 мм
Установить новую деталь с герметизирующей фум-лентой
Восстановить уровень антифриза, удалить воздушные пробки из системы

После замены обязательна проверка реальных показаний датчика через диагностическое оборудование для подтверждения корректной работы системы отопления.

Разборка блока управления для ревизии контактов

Ревизия контактов устраняет распространенные проблемы печки: неработающие скорости вентилятора, самопроизвольное отключение или некорректное переключение режимов. Окисление, подгорание или ослабление контактов нарушает передачу сигналов и питания.

Перед разборкой подготовьте инструменты: крестовую и плоскую отвертки, кисточку, ватные палочки, очиститель контактов (например, WD-40). Обязательно снимите минусовую клемму с аккумулятора для предотвращения замыканий.

Пошаговая разборка и ревизия

Снимите ручки регулировки скорости вентилятора и температуры, аккуратно поддев их плоской отверткой.
Открутите два винта крепления декоративной накладки блока (расположены снизу).
Снимите накладку, отсоединив разъем подсветки (если подключен).
Выкрутите винты крепления блока управления к центральной консоли (обычно 3-4 шт.).
Извлеките блок, отжав фиксаторы и аккуратно отсоединив все разъемы с тыльной стороны.
Разберите корпус блока:
- Открутите винты на задней крышке.
- Аккуратно разделите половинки корпуса, освобождая пластиковые защелки.

Проверка контактов:

Элемент	Неисправность	Действие
Резистор скорости	Подгоревшие дорожки, нагар	Очистить спираль и контакты ватной палочкой с очистителем
Переключатели режимов	Окисление, деформация ламелей	Протереть контактные группы, подогнуть ламели
Проводка и разъемы	Нарушение пайки, трещины	Прозвонить мультиметром, перепаять сомнительные соединения

После очистки просушите компоненты, соберите блок в обратной последовательности. Убедитесь в плотной посадке разъемов и отсутствии пережатых проводов. Проверьте работу печки на всех режимах после подключения АКБ.

Чистка потенциометра регулятора скорости вентилятора

Загрязнение или окисление контактов потенциометра – частая причина неполного диапазона скоростей вентилятора печки ВАЗ 2110. Проявляется это как отсутствие 1-2 скоростей, работа только на максимуме или самопроизвольное изменение оборотов при движении ручки регулятора.

Чистка потенциометра – относительно простая процедура, часто восстанавливающая нормальную работу без замены детали. Для работы потребуются крестовая отвертка, спирт или очиститель контактов (WD-40), ватные палочки и ветошь.

Пошаговая инструкция по чистке

Демонтаж регулятора:

Снимите минусовую клемму с аккумулятора.
Аккуратно подденьте и снимите пластиковую ручку регулятора скорости вентилятора.
Выкрутите винты крепления декоративной накладки блока управления печкой (торпедо) и снимите ее.
Открутите гайку или винты, фиксирующие сам регулятор скорости с обратной стороны панели.
Отсоедините электрический разъем от тыльной стороны потенциометра регулятора.
Извлеките регулятор из посадочного места.

Чистка потенциометра:

Снимите заднюю защитную крышку потенциометра (если она есть), отогнув фиксаторы.
Визуально осмотрите резистивную дорожку и подвижный контакт (ползунок) на предмет грязи, налета окислов или потертостей.
Обильно смочите резистивную дорожку и контакт ползунка очистителем или спиртом.
Аккуратно, без сильного нажима, протрите дорожку и контакт ватной палочкой, смоченной в очистителе. Удалите все загрязнения.
При сильном окислении можно аккуратно почистить контакты ластиком.
Убедитесь, что ползунок плотно прилегает к дорожке и свободно перемещается.
Дайте детали полностью высохнуть.

Сборка и проверка:

Установите заднюю крышку потенциометра (если снималась).
Подключите разъем к регулятору.
Установите регулятор на место в панель приборов и зафиксируйте гайкой/винтами.
Наденьте декоративную накладку торпедо, закрепите винтами.
Установите пластиковую ручку регулятора.
Подключите минусовую клемму аккумулятора.
Включите зажигание и проверьте работу вентилятора на всех положениях ручки регулятора.

Важные замечания: Избегайте использования абразивов, которые могут повредить резистивный слой. После чистки не наносите смазку на дорожку – это притянет пыль. Если чистка не помогла – потенциометр подлежит замене. Также проверьте состояние предохранителя F7 (7.5A) и реле К3 в монтажном блоке, отвечающих за цепи вентилятора.

Проверка исправности транзисторов управления двигателем вентилятора

Транзисторы в блоке управления регулируют ток через обмотки двигателя вентилятора, обеспечивая изменение скорости вращения. Их неисправность проявляется отказом вентилятора на одной или нескольких скоростях, непрерывной работой на максимальных оборотах либо самопроизвольным включением. Частая причина выхода из строя – перегрев из-за плохого контакта или перегрузки.

Перед проверкой обесточьте автомобиль, отсоединив клемму "минус" от АКБ. Подготовьте мультиметр в режиме прозвонки диодов. Транзисторы установлены на радиаторе блока управления печкой (обычно VT1-VT4), их выводы подключены к разъёму платы. Корпуса элементов должны быть чистыми, без вздутий или трещин.

Методика проверки

Извлеките блок управления из монтажного места, открутив крепёжные винты
Снимите защитную крышку корпуса для доступа к плате
Выпаяйте подозрительный транзистор (рекомендуется проверять все) для точной диагностики
Прозвоните мультиметром переходы (см. таблицу исправного состояния)

Проверяемые выводы	Исправный транзистор	Неисправный транзистор
База → Эмиттер	0.5-0.7 В	Короткое замыкание / обрыв
База → Коллектор	0.5-0.7 В	Короткое замыкание / обрыв
Эмиттер → Коллектор	Обрыв в обе стороны	Проводимость в одном направлении

При замене используйте транзисторы КТ817Г (аналог КТ814Г) с обязательной установкой на термопасту. После монтажа проверьте отсутствие замыканий между дорожками платы, соберите блок и протестируйте все скорости вентилятора.

Термопредохранитель в блоке управления: замена своими руками

Термопредохранитель в блоке управления печкой ВАЗ 2110 защищает электронную плату от перегрева и выходит из строя при критических температурах. Его неисправность приводит к полному отказу отопителя или хаотичному изменению скорости вентилятора без участия водителя.

Диагностировать сгоревший предохранитель можно визуально: на корпусе элемента появляется трещина, почернение или вздутие. Для точной проверки потребуется мультиметр – сопротивление исправной детали должно соответствовать номиналу (чаще 10-15 Ом), бесконечное значение указывает на обрыв.

Необходимые материалы и инструменты

Новый термопредохранитель (номинал указан на корпусе старого, обычно 130°C/10 Ом)
Паяльник 25-40 Вт с тонким жалом
Припой и флюс (канифоль)
Оловоотсос или оплетка для демонтажа
Пинцет и кусачки
Мультиметр

Пошаговая замена

Снятие блока управления: Отключите минусовую клемму АКБ. Снимите ручки регуляторов, открутите крепежные гайки и аккуратно извлеките блок из торпедо.
Разборка блока: Отщелкните пластиковые защелки корпуса, разделите половинки. Плата крепится винтами или защелками – отсоедините ее.
Демонтаж старого предохранителя: Найдите термоэлемент (цилиндрический корпус с двумя проволочными выводами, припаян рядом с силовыми транзисторами). Прогрейте паяльником контакты с двух сторон, быстро удалите припой оловоотсосом. Извлеките деталь пинцетом.
Подготовка места: Очистите контактные площадки на плате от остатков припоя. Залудите их тонким слоем.
Установка нового предохранителя: Вставьте выводы элемента в отверстия платы. Придерживая пинцетом, припаяйте контакты, не перегревая корпус (не более 3 секунд на точку). Излишки выводов обкусите кусачками.
Проверка: Прозвоните мультиметром цепь на отсутствие КЗ и правильное сопротивление. Соберите блок в обратном порядке, установите в автомобиль.

Важно! Не используйте предохранитель с другим температурным номиналом. Избегайте перегрева платы при пайке – это повреждает соседние элементы. Если навыков пайки нет, доверьте работу специалисту.

Тестирование работы рециркуляции воздуха

Проверку системы рециркуляции начинают с визуального осмотра вакуумного шланга и электроклапана на предмет трещин, разрывов или ослабления соединений. Убедитесь в отсутствии механических повреждений штока заслонки и корпуса воздуховода. При включенном зажигании двигателя переведите регулятор печки в режим рециркуляции и прослушайте характерный щелчок электроклапана возле бардачка.

Для точной диагностики потребуется вакуумный насос. Отсоедините шланг от клапана рециркуляции, подключите насос к штуцеру заслонки и создайте разрежение 0,5 Бар. Исправная заслонка должна плавно перемещать шток и удерживать вакуум минимум 30 секунд. Падение давления указывает на разрыв мембраны или утечку в приводе.

Методика проверки электроцепи

Снимите разъем с электроклапана рециркуляции (расположен под панелью со стороны пассажира).
Включите зажигание и мультиметром измерьте напряжение на контактах разъема:
- Один контакт должен показывать +12В (питание от предохранителя F4)
- Второй контакт – массу (0В) при активации кнопкой рециркуляции
При отсутствии напряжения проверьте целостность предохранителя F4 (15А) и реле К6.

Признак неисправности	Возможная причина
Заслонка не двигается при работающем двигателе	Обрыв цепи питания, заклинивание штока, неисправность электроклапана
Самопроизвольное переключение режимов	Утечка вакуума, пробой управляющего реле
Дребезг при переключении	Загрязнение направляющих штока, ослабление пружины

Важно: При замене мембраны заслонки используйте термостойкий герметик для соединения половин корпуса. Проверьте ход штока вручную – перемещение должно происходить без заеданий с усилием не более 2 кгс.

Не работает подсветка кнопок печки

Отсутствие подсветки кнопок управления печкой на ВАЗ 2110 – распространенная неисправность, которая затрудняет использование функций отопителя в темное время суток. Хотя проблема не влияет на основную работу печки, она создает дискомфорт и неудобства для водителя.

Основная причина кроется в перегорании миниатюрных ламп накаливания, установленных внутри переключателей. Реже виной становятся проблемы с электропроводкой или контактами на самой панели управления.

Основные причины и способы устранения

Для восстановления подсветки потребуется снять блок управления печкой. Делается это аккуратно, поддевая отверткой с широким тонким лезвием или пластиковым медиатором фиксаторы по периметру панели. После снятия можно приступить к диагностике:

Перегоревшие лампы подсветки:
- Диагностика: Визуальный осмотр лампочек (нити накала целы?) или проверка мультиметром в режиме прозвонки/измерения сопротивления.
- Устранение: Замена неисправных ламп. Используются лампы типа ТН-0,56А (12V, 0.56A) или их современные светодиодные (LED) аналоги. При установке LED важно соблюсти полярность.
Плохой контакт в патроне лампы:
- Диагностика: Осмотреть патроны ламп на предмет окисления, ослабления или деформации контактных лепестков.
- Устранение: Зачистка контактов патрона мелкой наждачной бумагой или отверткой. Аккуратно подогнуть лепестки для обеспечения надежного прижима к цоколю лампы.
Обрыв или повреждение проводки:
- Диагностика: Проверить целостность проводов, идущих к блоку управления и от него к "массе", а также наличие +12В на питающем проводе подсветки при включенной габаритной подсветке автомобиля (обычно это провод синего цвета с красной полосой - СК). Использовать мультиметр.
- Устранение: Восстановить поврежденную проводку, заменить неисправные участки, обеспечить надежное соединение.
Плохая "масса" блока управления:
- Диагностика: Проверить надежность контакта черного провода ("масса") блока управления с кузовом автомобиля (точка крепления обычно за панелью, под блоком управления или рядом).
- Устранение: Зачистить контактную площадку на кузове и клемму провода "массы", обеспечить надежное крепление.

Схема подключения подсветки (упрощенно):

Элемент	Цвет провода	Назначение
Питание +12В	Синий с красной полосой (СК)	Приходит при включении габаритов
"Масса"	Черный (Ч)	Подключен к кузову автомобиля
Лампы подсветки	-	Параллельно между СК и Ч

После выполнения ремонта аккуратно установите блок управления печкой на место, убедившись, что все фиксаторы защелкнулись. Проверьте работу подсветки, включив габаритные огни автомобиля.

Ремонт оборванных дорожек на плате блока управления

Оборванные токопроводящие дорожки – частая неисправность платы блока управления печкой ВАЗ 2110. Возникает из-за вибраций, перегрева, коррозии от влаги или механических повреждений при предыдущих ремонтах. Характерные признаки – отказ отдельных скоростей вентилятора или подсветки кнопок.

Для ремонта потребуется демонтировать плату из корпуса блока, тщательно очистить от пыли и визуально идентифицировать повреждения. Микротрещины и обрывы часто локализуются возле крепежных отверстий, в зонах пайки кнопок или по краям платы.

Пошаговое восстановление дорожек

Необходимые материалы и инструменты:

Инструмент	Материал
Паяльник 25-40Вт	Припой ПОС-60
Мультиметр	Флюс (канифоль)
Лупа/микроскоп	Монтажный провод (∅ 0.2-0.5 мм)
Скальпель/канцелярский нож	Лак для плат

Зачистите поврежденный участок дорожки скальпелем, удаляя защитный лак до медной поверхности.
Обезжирьте контактные площадки спиртом.
При крупных разрывах:
- Проложите монтажный провод между концами оборванной дорожки
- Припаяйте его концы к сохранившимся участкам меди
При микротрещинах:
- Нанесите флюс вдоль повреждения
- Прогрейте паяльником, заполняя трещину припоем
Проверьте мультиметром в режиме прозвонки целостность восстановленного участка.
Покройте место ремонта электротехническим лаком для защиты от окисления.

Важно: избегайте перегрева соседних компонентов, используйте термостойкую подложку под плату. После сборки протестируйте все функции блока перед установкой в автомобиль.

Проверка подключения массовых проводов под торпедой

Массовые провода под торпедой ВАЗ 2110 критичны для работы печки, так как обеспечивают электрическое заземление блока управления и электродвигателя отопителя. Нарушение контакта в этих точках приводит к полному отказу системы или хаотичным сбоям вентиляции.

Для диагностики снимите защитную крышку под рулевой колонкой, предварительно отключив АКБ. Основные точки массы расположены на кузовных шпильках левее блока предохранителей – проверьте три ключевых соединения: главную массу жгута приборной панели (толстый черный провод), массу блока управления печкой (черный провод в разъеме) и массу электродвигателя вентилятора.

Пошаговая процедура проверки

Визуальный осмотр: Ищите окисление, обрывы или следы перегрева на проводах.
Затяжка креплений: Подтяните гайки на массовых шпильках динамометрическим ключом (момент 8-10 Н∙м).
Тест мультиметром:
- Измерьте сопротивление между клеммой массы блока управления печкой и кузовом (должно быть 0-0.5 Ом)
- Проверьте напряжение на разъеме мотора печки при включенной 1-й скорости: если менее 11.5В – масса повреждена.

Типовая неисправность	Признаки	Решение
Коррозия контактов	Печка работает только на высоких оборотах	Зачистить шпильки наждачной бумагой P150
Ослабление гаек	Прерывистая работа вентилятора	Затяжка с контролем момента
Обрыв провода	Полный отказ печки	Замена провода с пайкой и термоусадкой

Важно: После ремонта обработайте контакты медной смазкой или Литолом для предотвращения окисления. Проверьте смежные массы – особенно клемму от АКБ на кузове возле аккумулятора.

Неполадки в работе двигателя вентилятора на разных скоростях

Проблемы с работой вентилятора отопителя на определенных скоростях – распространенная неисправность в системе обогрева салона ВАЗ 2110. Часто это проявляется как полное отсутствие вращения на одной или нескольких позициях переключателя, снижение эффективности обдува либо самопроизвольное изменение скорости без регулировки.

Основные причины таких сбоев кроются в электрической части системы управления вентилятором. Ключевыми элементами, требующими проверки, являются дополнительное реле, резистор (или электронный блок) обогревателя, сам переключатель скоростей и разъемы подключения.

Распространенные неисправности и методы их устранения

Вентилятор не работает на 1, 2 и 3 скоростях, но включается на максимальной (4-й):

Причина: Выход из строя дополнительного резистора (сопротивления), расположенного в воздуховоде под "торпедой".
Устранение: Замена резистора. Перед установкой нового убедитесь в отсутствии мусора в посадочном месте и надежности контакта колодки проводов.
Отсутствие вращения только на одной конкретной скорости:

Причина: Проблема в контактах переключателя скоростей на панели управления печкой или обрыв дорожки на его плате.
Устранение: Разборка и чистка контактов переключателя, проверка целостности дорожек мультиметром. При повреждении – замена переключателя.
Вентилятор не включается ни на одной скорости:

Причина: Перегорание предохранителя F4 (20А) в монтажном блоке, неисправность реле К3 управления вентилятором, обрыв цепи питания или поломка электродвигателя.

Устранение: Последовательная проверка:
1. Замена предохранителя F4.
2. Проверка срабатывания реле К3 (можно заменить заведомо исправным).
3. Диагностика подачи напряжения на разъем двигателя при включенном зажигании и переключателе.
4. Подача напряжения 12В напрямую на клеммы двигателя для проверки его работоспособности.
Двигатель работает с перебоями, шумом или гулом на определенных оборотах:

Причина: Износ втулок (подшипников) якоря электродвигателя, загрязнение внутренней полости пылью и листьями, попадание посторонних предметов на крыльчатку.
Устранение: Снятие двигателя, очистка крыльчатки и корпуса. При сильном люфте вала или характерном гудении – замена двигателя вентилятора.
Самопроизвольное изменение скорости вращения:

Причина: Плохой контакт в разъемах цепи управления (колодка резистора, колодка переключателя, колодка на самом двигателе), окисление или подгорание контактов.
Устранение: Визуальный осмотр и очистка всех контактов в цепи управления вентилятором, подтяжка клемм в разъемах.

Важно: Перед началом любых работ с электрооборудованием обязательно снимите клемму "-" с аккумуляторной батареи. Для доступа к резистору и двигателю вентилятора обычно требуется снятие перчаточного ящика (бардачка).

Короткое замыкание в цепях системы отопления

Короткое замыкание в электропроводке печки ВАЗ 2110 возникает при нарушении изоляции проводов, когда фаза напрямую контактирует с "массой" или другим проводником. Это приводит к резкому скачку силы тока и перегреву цепи.

Основными последствиями становятся перегорание предохранителей F4 (7,5А) и F7 (30А) в монтажном блоке, а также выход из строя элементов системы: переключателя режимов, резисторов или электродвигателя вентилятора. Без устранения неисправности возможны оплавление контактов и возгорание.

Диагностика и устранение

Последовательность работ:

Отключите аккумулятор и извлеките перегоревшие предохранители
Визуально осмотрите провода в зонах перетирания:
- За гофрой рулевой колонки
- Возле педального узла
- В местах соприкосновения с металлическими кромками кузова

Проверьте мультиметром цепи компонентов:

Элемент	Порядок проверки
Двигатель вентилятора	Прозвонить обмотки на КЗ к корпусу
Реостат	Замер сопротивления между контактами
Переключатель режимов	Проверить замыкание контактов в разных положениях

Обнаруженные поврежденные провода замените или изолируйте термоусадкой
Установите новые предохранители номиналом строго соответствующим штатным значениям

Важно: после ремонта включите печку на максимальный режим и контролируйте нагрев проводки в течение 5-7 минут. Повторное перегорание предохранителя указывает на не устранённое замыкание.

Снятие пластиковой накладки блока управления без повреждений

Перед демонтажем накладки блока управления печкой ВАЗ 2110 убедитесь, что ключ зажигания повёрнут в положение «LOCK» (извлечён). Это исключит случайное включение электрооборудования и возможное замыкание контактов во время работы.

Подготовьте тонкую плоскую отвёртку с закруглёнными краями или специальный пластиковый съёмник. Избегайте металлических инструментов с острыми гранями – они гарантированно оставят царапины на панели.

Пошаговая процедура демонтажа

Освободите левый торец: Вставьте инструмент в щель между левым краем накладки и центральной консолью. Аккуратно подденьте до характерного щелчка, указывающего на выход фиксатора из паза.
Отсоедините правый торец: Переместите инструмент к правой стороне накладки. Повторите поддевание с равномерным усилием, пока не услышите второй щелчок. Не прилагайте чрезмерных усилий – пластмассовые клипсы хрупкие.
Извлеките накладку: Возьмите деталь за боковые рёбра жёсткости и плавно потяните на себя. Двигайте её строго параллельно плоскости монтажа без перекосов.

Критические моменты: Фиксаторы расположены только по бокам! Попытки поддеть накладку сверху, снизу или в районе ручек регуляторов приведут к поломке креплений или деформации лицевой панели.

Ошибка	Последствие
Резкий рывок после щелчка	Облом фиксаторов клипс
Поддевание центральной части	Прогиб панели, трещины
Использование ножа/металлического скребка	Глубокие царапины на пластике

После снятия положите накладку лицевой поверхностью вверх на мягкую ткань. Если фиксаторы не повреждены, установка производится в обратном порядке – совместите клипсы с посадочными гнёздами и надавите на боковые зоны до чёткого защёлкивания.

Западание или поломка механических кнопок переключения

Механические кнопки переключения режимов печки подвержены физическому износу при активной эксплуатации. Основная причина неисправности – истирание пластиковых фиксаторов или залипание внутренних толкателей из-за попадания пыли, грязи и липких веществ.

При поломке кнопки либо не фиксируются в нажатом положении, либо проваливаются внутрь панели, либо требуют многократного нажатия для срабатывания. Это приводит к невозможности переключения режимов обдува, корректировки температуры или распределения воздушных потоков.

Способы устранения

Разборка блока управления: Снять панель управления печкой, аккуратно отсоединив декоративную накладку и открутив крепежные винты.
Диагностика механизма:
- Проверить целостность пластиковых фиксаторов-защелок на кнопках.
- Осмотреть состояние возвратных пружин и толкателей.
- Выявить трещины или сколы на корпусе кнопок.
Чистка и смазка: Удалить загрязнения с контактных групп и подвижных элементов спиртовым раствором. Нанести силиконовую смазку на направляющие толкателей.

Замена компонентов:

Неисправная деталь	Решение
Сломанный фиксатор кнопки	Установка нового блока кнопок (продаются отдельно)
Деформированная пружина	Подбор аналога по размеру или замена всего переключателя
Износ посадочных гнезд	Обработка термоклеем для восстановления формы

Сборка и проверка: Установить отремонтированный блок, проверить четкость фиксации и работоспособность всех режимов до монтажа панели.

Важно: При замене кнопок рекомендуется обновить сразу весь комплект – ресурс остальных элементов аналогичен вышедшей из строя детали.

Диагностика неисправного резистора печки

Основным симптомом неисправности резистора печки ВАЗ 2110 является отказ вентилятора отопителя на одной или нескольких скоростях вращения, при этом максимальная скорость ("4") часто продолжает работать. Это связано с тем, что при включении четвертой скорости ток идет напрямую через реле, минуя резисторный блок.

Дополнительными признаками могут служить запах гари в салоне, самопроизвольное изменение скорости вращения вентилятора или полный отказ системы на всех режимах. Визуально неисправность часто проявляется оплавлением пластикового корпуса резистора или потемнением контактов.

Порядок диагностики

Необходимые инструменты: мультиметр, отвертка, контрольная лампа 12В.

Отключите минусовую клемму аккумулятора.
Снимите декоративную панель под бардачком, открутив саморезы крепления.
Отсоедините электроразъем резистора (расположен на воздуховоде левее педального узла).

Проверка	Методика	Норма
Подачи напряжения	Включите зажигание и 1-3 скорости печки. Контрольной лампой проверьте наличие "+12В" на фишке в контактах (обычно белый/синий/желтый провода)	Лампа загорается на соответствующих скоростях
Сопротивления	Измерьте мультиметром в режиме Ω сопротивление между контактами резистора: Между крайними выводами (общее сопротивление) Между центральным и каждым крайним выводом	1-3 Ом (между крайними) Плавное уменьшение сопротивления от центра к краям
Цепи "массы"	Прозвоните тестером черный провод резистора и кузов автомобиля	Сопротивление ≈ 0 Ом

Критерии замены: обрыв или значительное отклонение сопротивлений, отсутствие напряжения на разъеме при исправных предохранителях (F4, F7) и реле К3, либо визуальные повреждения. Если неисправны только низкие скорости при работающем максимуме – резистор подлежит замене.

Профилактическая чистка системы управления отопителем

Регулярная чистка элементов управления печкой предотвращает залипание кнопок, некорректную работу регуляторов скорости вентилятора и температурного режима. Загрязнение контактов и механических частей приводит к потере контакта, перегреву элементов и полному отказу системы. Техническое обслуживание рекомендуется проводить каждые 2-3 года или при появлении первых признаков нестабильной работы.

Перед началом работ отсоедините клемму «минус» от аккумуляторной батареи для исключения короткого замыкания. Демонтируйте блок управления отопителем из центральной консоли автомобиля, аккуратно поддев корпус пластиковой лопаткой. Отсоедините электрические разъемы и тросик управления заслонкой (при наличии механической связи).

Последовательность чистки компонентов

Разборка блока: Открутите крепежные винты на задней панели, снимите ручки регуляторов и разъедините корпус на две половины.
Обработка контактов:
- Реостат скорости вентилятора: очистите графитовую дорожку ватной палочкой, смоченной в спирте
- Кнопки переключения режимов: протрите токопроводящие площадки безымянным ластиком
Чистка механических частей:
- Оси регуляторов: удалите старую смазку, нанесите силиконовую смазку-спрей
- Поворотные кулачки заслонок: смажьте триботехническим составом
Проверка элементов: Визуально осмотрите плату на предмет трещин пайки, проверьте целостность дорожек мультиметром в режиме прозвонки.

Критические ошибки при обслуживании

Действие	Последствие	Правильная альтернатива
Использование WD-40 для контактов	Образование токонепроводящей пленки	Очистка изопропиловым спиртом
Применение графитовой смазки	Замыкание контактов на плате	Силиконовая смазка для пластика
Чистка наждачной бумагой	Разрушение токопроводящего слоя	Полировка ластиком

После сборки блока выполните тестовое подключение без установки в панель. Проверьте переключение всех режимов вентилятора, работу подсветки и плавность хода регуляторов. Убедитесь в отсутствии посторонних запахов или искрения. При корректной работе закрепите блок в консоли, подключите аккумулятор и произведите финальную проверку в условиях эксплуатации.

Срабатывание защиты блока из-за перегрузки двигателя

Перегрузка двигателя печки возникает при механическом сопротивлении вращению вала, вызванном неисправностями вентилятора или воздуховодов. Основные причины:

Заклинивание подшипников электродвигателя из-за износа или загрязнения, деформация крыльчатки вентилятора после ударов, попадание посторонних предметов в воздуховоды (листья, мусор), а также замерзание конденсата в корпусе при эксплуатации в зимний период.

Диагностика и устранение

При срабатывании защиты блок управления отключает питание двигателя. Алгоритм действий:

Отсоедините разъем питания печки и проверьте ручное вращение крыльчатки. Норма: плавный ход без заеданий.
Убедитесь в чистоте воздухозаборников и исправности дренажных трубок салонного фильтра.
Измерьте ток потребления двигателя при подключении напрямую к АКБ (минуя блок):
- Норма: 10-15А (низкая скорость), 18-22А (высокая скорость)
- Превышение указывает на механические проблемы

Признак	Решение
Тугое вращение, скрежет	Замена подшипников/двигателя
Биение крыльчатки	Установка нового вентилятора
Перегрев корпуса двигателя	Очистка вентиляционных каналов

После ремонта обязательно проверьте работу на всех скоростях через штатный блок управления. Если защита срабатывает повторно, диагностируйте цепь питания (окисление контактов, неисправность реле).

Отсоединение разъёма блока управления: правила безопасности

Отсоединение разъёма блока управления печкой требует строгого соблюдения мер безопасности. Нарушение этих правил может привести к поражению электрическим током, короткому замыканию или повреждению электронных компонентов автомобиля.

Перед началом работ убедитесь в отсутствии влаги на руках, инструментах и рабочей зоне. Все манипуляции выполняются только при выключенном зажигании и отсоединённой клемме аккумулятора.

Обязательно снимите минусовую клемму с аккумулятора перед любыми действиями с разъёмом. Выждите 3-5 минут для разрядки конденсаторов в системе.
Используйте только инструменты с изолированными рукоятками (отвёртки, пассатижи). Избегайте одновременного касания металлических частей инструмента и кузова автомобиля.
Не прилагайте чрезмерных усилий при отсоединении. Если разъём не поддаётся, проверьте фиксатор (пластиковый язычок) и аккуратно подденьте его отвёрткой.
Контролируйте положение проводов – избегайте их натяжения, перекручивания или контакта с острыми кромками элементов кузова.
Изолируйте отсоединённый разъём от контакта с металлическими поверхностями во избежание случайного замыкания.

Проверка питания на контактах 12V при включении зажигания

Отсутствие питания на разъеме печки – частая причина отказа системы обогрева. Проверка напряжения выполняется мультиметром на контактах блока управления при включенном зажигании.

Предварительно убедитесь в исправности предохранителей F1 (10A) и F8 (30A) в монтажном блоке салона, отвечающих за цепи печки и зажигания соответственно. Подготовьте мультиметр в режиме измерения постоянного напряжения (DCV) до 20V.

Порядок проверки

Снимите декоративную панель под рулевой колонкой для доступа к блоку управления печкой.
Отсоедините разъем блока, нажав на фиксатор.
Включите зажигание (без запуска двигателя).
Подсоедините щупы мультиметра:
- Красный щуп – к контакту №1 (розовый провод с черной полосой) разъема печки
- Черный щуп – к массе (болт кузова или "-" АКБ)

Показания мультиметра	Интерпретация
12-13.5V	Питание исправно. Неисправность в блоке управления, моторчике печки или регуляторе скорости
Менее 11V	Проблема в цепи питания: окисление контактов, повреждение провода, слабый заряд АКБ
0V	Обрыв цепи: проверьте предохранители, реле зажигания, целостность провода от монтажного блока до разъема

При отсутствии напряжения протестируйте цепь от АКБ до разъема: прозвоните провод №1 на целостность, проверьте реле K3 в монтажном блоке и контактные группы замка зажигания. Обязательно отключайте минусовую клемму АКБ перед ремонтом проводки!

Неисправность селектора направления воздушных потоков

Проблема проявляется невозможностью переключения режимов обдува (лобовое стекло, ноги, комбинированные положения) либо фиксацией потока в одном положении. Основной причиной является механическое повреждение пластиковых тяг или трещины на самом переключателе.

Реже встречается заклинивание воздушных заслонок внутри корпуса печки из-за отслоившейся термоизоляции или попадания посторонних предметов. Полный отказ переключения указывает на обрыв тросика управления или критический износ крепежных элементов системы.

Диагностика и устранение

Порядок работ:

Снять декоративную панель тоннеля управления печкой
Проверить целостность тяг селектора и крепление тросика
Вручную переместить заслонки через сервисные отверстии в корпусе печки

Тип неисправности	Решение
Сломанные пластиковые тяги	Замена узла переключателя целиком
Заклинивание заслонки	Очистка воздуховодов, удаление посторонних предметов
Обрыв тросика	Установка нового троса управления с регулировкой натяжения

Важно: при замене переключателя использовать оригинальные тяги – кустарные решения приводят к повторным поломкам. После ремонта обязательно проверять герметичность воздуховодов и отсутствие подсоса воздуха.

Ремонт переключателя подачи воздуха на лобовое стекло

Основная неисправность – отсутствие подачи воздуха на лобовое стекло при выборе соответствующего режима. Причина кроется в механическом повреждении пластиковых тяг или трещинах в корпусе переключателя, нарушающих передачу усилия от рукоятки к заслонкам печки.

Для устранения потребуется демонтировать блок управления печкой. Отключите минусовую клемму АКБ, аккуратно подденьте плоской отверткой или пластиковой картой декоративную накладку вокруг переключателя, снимите ее. Ослабьте винты крепления блока управления, извлеките его из консоли.

Процесс ремонта

После демонтажа выполните следующие действия:

Отсоедините электрические разъемы и тросы привода заслонок от блока управления.
Визуально осмотрите корпус переключателя:
- Проверьте целостность пластиковых креплений тяг
- Обследуйте места фиксации пружин на штоке режима "лобовое стекло"
Устраните дефекты:
- Треснувшие тяги склейте эпоксидным клеем или замените
- Расшатанные оси зафиксируйте термоусадкой
- Потертые контакты электрической части зачистите
Соберите узел в обратной последовательности

Важно: Перед установкой проверьте ход тяг вручную, убедитесь в плавном переключении всех режимов. После подключения АКБ протестируйте работу печки на всех положениях переключателя.

Тест работы электромагнитной муфты включения кондиционера

Проверка работоспособности электромагнитной муфты выполняется при включенном двигателе и активированном кондиционере (кнопка "А/С" на панели). Откройте капот и визуально наблюдайте за шкивом компрессора кондиционера.

При исправной муфте в момент нажатия кнопки "А/С" вы должны услышать характерный щелчок, а передняя часть шкива (прижимной диск) начнёт вращаться вместе с ремнём. При отключении кондиционера диск должен остановиться, тогда как внешний шкив продолжит свободное вращение.

Диагностика неисправностей муфты

Если муфта не срабатывает, выполните следующие проверки:

Подача напряжения: подключите тестовую лампу к разъёму муфты. При включении "А/С" лампа должна загореться – отсутствие свечения указывает на проблемы в цепи управления (предохранитель F7, реле К6, датчик давления, кнопка или проводка).
Зазор между дисками: измерьте щупом расстояние между прижимным диском и шкивом. Норма – 0,3–0,6 мм. Регулировка выполняется подкладными шайбами или вращением регулировочной гайки.
Механическое заклинивание: при наличии напряжения и правильном зазоре попробуйте провернуть прижимной диск вручную (двигатель заглушен!). Тугое вращение или стуки требуют замены муфты или компрессора.

Симптом	Возможная причина	Решение
Щелчок есть, диск не вращается	Износ фрикционного слоя, заклинивание компрессора	Замена муфты или ремонт компрессора
Муфта не отключается	Залипание сердечника, деформация диска	Очистка посадочного места, замена муфты
Громкий гул при работе	Износ подшипника шкива	Замена подшипника муфты

Важно! Перед демонтажем муфты обязательно снимите ремень привода навесных агрегатов. Для замены подшипника используйте съёмник – запрещено наносить удары по деталям!

Проверка контактов на реле включения вентилятора

Отключите минусовую клемму аккумулятора перед началом работ для предотвращения короткого замыкания. Найдите реле вентилятора в монтажном блоке под панелью приборов (обычно позиция К2 или К9, зависит от года выпуска).

Снимите реле, аккуратно поддев фиксатор плоской отверткой. Визуально осмотрите корпус на предмет трещин, подтеков электролита или оплавления пластика – такие повреждения требуют замены узла.

Проверка контактных групп

Используйте мультиметр в режиме прозвонки для диагностики:

Проверьте управляющую цепь: подключите щупы к контактам катушки реле (85 и 86). Исправное реле покажет сопротивление 70-80 Ом.
Проверьте силовые контакты (30 и 87):
- При отсутствии напряжения на катушке – мультиметр должен показывать обрыв.
- При подаче 12V на контакты 85/86 (например, от АКБ) – должен быть короткий звуковой сигнал прозвонки.

Окисленные или подгоревшие контакты зачистите мелкой наждачной бумагой. При отсутствии срабатывания, нестабильном контакте или заклинивании – замените реле.

Параметр	Нормальное значение	Признак неисправности
Сопротивление катушки	70-80 Ом	Обрыв или короткое замыкание (0 Ом)
Сопротивление силовых контактов (без напряжения)	Обрыв (∞)	Наличие контакта
Сопротивление силовых контактов (при подаче 12V)	Короткое замыкание (~0 Ом)	Обрыв или высокое сопротивление

Восстановление контакта в разъёмах проводки салона

Окисление, загрязнение или ослабление контактов в разъёмах проводки салона – частая причина сбоев в работе печки ВАЗ 2110. Это проявляется как нестабильная работа вентилятора, отказ отдельных скоростей, самопроизвольное отключение обогрева или полное отсутствие реакции на регулятор.

Плохой контакт возникает из-за влаги, перепадов температур, вибраций или естественного старения металла. Основные проблемные разъёмы находятся на самом электродвигателе печки, блоке резисторов (добавочных сопротивлений) и переключателе скоростей.

Порядок восстановления контактов

Отключение питания: Снимите клемму «минус» с аккумулятора.
Поиск разъёмов: Найдите разъёмы:
- На электродвигателе печки (за бардачком).
- На блоке резисторов (обычно рядом с моторчиком).
- На тыльной стороне переключателя скоростей вентилятора.
Осмотр и разъединение: Отсоедините каждый разъём. Внимательно осмотрите контакты внутри колодок и на штекерах:
- Зеленоватый или белый налёт (окислы).
- Потемнение или подгорание.
- Загрязнение, влага.
- Ослабление или деформация лепестков контактов.
Очистка:
- Обработайте контакты специальным очистителем электроцепей (WD-40 Contact Cleaner, Liqui Moly Kontaktreiniger).
- Аккуратно зачистите мелкой наждачной бумагой («нулёвкой») или ластиком.
- Удалите остатки чистящего средства и стружки сухой безворсовой салфеткой.
Восстановление упругости: Подогните лепестки контактов в разъёмной колодке тонкой отвёрткой или шилом для обеспечения плотного прилегания к штекеру.
Защита: Нанесите тонкий слой токопроводящей смазки (например, Molykote Electra) или вазелина для защиты от окисления.
Проверка проводов: Убедитесь в отсутствии переломов, повреждений изоляции или оторванных проводников возле разъёма. При необходимости зачистите, обожмите или замените клемму.
Сборка и проверка: Надёжно соедините разъёмы. Подключите аккумулятор и проверьте работу печки на всех режимах.

Критические моменты: При сильном подгорании контактов или разрушении пластика разъёма требуется его замена. Используйте только специальные составы для чистки электроники – спирт или бензин могут повредить пластик. Избегайте излишнего усилия при подгибе лепестков, чтобы не сломать хрупкий контакт.

Сбои в работе кнопки рециркуляции воздуха

Основной симптом неисправности – отсутствие переключения режимов рециркуляции при нажатии кнопки. Вентилятор печки продолжает работать, но воздух забирается с улицы независимо от положения кнопки. Иногда кнопка может "залипать" физически или не фиксироваться, сопровождаясь щелчками принудительного включения/выключения.

Второй распространённый признак – самопроизвольное отключение рециркуляции через несколько минут работы, даже если кнопка остаётся нажатой. Это особенно заметно при движении в пробках, когда в салон начинает проникать запах выхлопных газов после кратковременной нормальной работы системы.

Типичные причины и методы устранения

Чаще всего отказы связаны с двумя ключевыми компонентами:

Механический привод заслонки: Трос управления заклинивает из-за загрязнения или обрывается. Требуется демонтаж дефлекторов в районе ног переднего пассажира, проверка хода троса и замена при повреждениях.
Электромагнитный клапан (расположен под "торпедой"): Окисление контактов, обрыв проводов или выход из строя катушки. Необходима прозвонка цепи мультиметром и замена клапана при отсутствии сопротивления (~85 Ом).

Другие возможные источники проблемы:

Окисление разъёмов кнопки или блока управления печкой – чистка контактов спиртом.
Обрыв проводов в гофре между кузовом и дверью водителя – ревизия жгута.
Выход из строя самой кнопки – замена на исправную.

Симптом	Вероятная причина	Действие
Кнопка не фиксируется	Сломанный механизм кнопки	Замена кнопки
Рециркуляция самопроизвольно выключается	Пробой в цепи клапана	Проверка изоляции проводов
Слышен щелчок, но заслонка не двигается	Заклинивание троса или заслонки	Очистка механизма WD-40

Для диагностики рекомендуется начать с проверки напряжения на разъёме электроклапана при нажатой кнопке. Отсутствие 12В указывает на проблему в цепи управления (кнопка, провода), наличие напряжения при бездействии заслонки – на неисправность клапана или механики.

Замена запрессованных светодиодов подсветки блока управления печкой ВАЗ 2110

После демонтажа блока управления и разборки корпуса, извлеките печатную плату. На ней расположены светодиоды подсветки режимов работы печки, запрессованные в пластиковый каркас. Для доступа к контактам потребуется аккуратно поддеть фиксаторы крепления светофильтров тонкой отверткой.

Светодиоды типа SMD установлены без сквозных отверстий, их контакты припаяны непосредственно к дорожкам платы. Визуально проверьте перегоревшие элементы: характерные признаки – почернение корпуса или отсутствие свечения при подаче напряжения. Подготовьте новые светодиоды аналогичного типоразмера (обычно 1206) с идентичными параметрами напряжения.

Технология демонтажа и установки

Зафиксируйте плату на термостойкой поверхности
Нанесите флюс на контактные площадки с двух сторон светодиода
Прогрейте одновременно оба вывода паяльником (270-300°C) с тонким жалом
Пинцетом извлеките неисправный элемент сразу после расплавления припоя
Очистите посадочное место от остатков припоя медоплеткой
Нанесите свежий флюс и разместите новый светодиод с соблюдением полярности (катод отмечен скосом на корпусе)
Запаяйте выводы, избегая перегрева (контакт не более 3 секунд)

Критические моменты:

Используйте маломощный паяльник (25-40Вт) для предотвращения отслоения дорожек
Контролируйте полярность – ошибка выведет светодиод из строя при первом включении
Не применяйте кислотные флюсы – остатки вызывают коррозию контактов

Параметр	Значение
Тип светодиода	SMD 1206
Рабочее напряжение	2.8-3.2V
Цвет свечения	Красный/Зеленый (оригинал)
Температура пайки	270-300°C

После замены всех неисправных элементов протрите плату изопропиловым спиртом для удаления остатков флюса. Проверьте мультиметром отсутствие короткого замыкания между контактами. Соберите блок в обратной последовательности, уделив внимание точной установке светофильтров и поворотных регуляторов.

Неисправность переключателя температурного режима

Основной симптом неисправности – невозможность регулировать температуру воздушного потока из печки. Водитель наблюдает либо постоянную подачу холодного воздуха независимо от положения регулятора, либо непрерывный обжигающе-горячий поток. Иногда вращение рукоятки сопровождается хрустом, заеданием или полным отсутствием изменения температуры.

Причины поломки кроются в механическом износе пластиковых шестерен и фиксаторов внутри переключателя, окислении контактов на электрической части, обрыве тросика привода (на ранних версиях ВАЗ 2110) или повреждении проводов на разъемах. Реже встречается деформация корпуса блока управления из-за перегрева или заводской брак компонентов.

Диагностика и устранение

Проверка механической части:
- Снимите панель управления печкой, открутив саморезы крепления
- Осмотрите тросик (если есть) на предмет обрыва или заклинивания
- Проверьте плавность хода регулятора температуры вручную – заедания указывают на износ шестерен
Тестирование электрики:
- Отсоедините разъем переключателя
- Замерьте мультиметром сопротивление между контактами при повороте ручки – отсутствие изменений сигнализирует о неисправности потенциометра
- Проверьте целостность проводов на колодке и наличие 12V на питающих контактах
Замена переключателя:
1. Купите новый блок управления печкой (артикулы: 2110-8120010-82 или 2110-8120010-00)
2. Отключите минусовую клемму АКБ
3. Извлеките старый блок, отсоединив разъемы и открутив крепежные гайки
4. Установите новый переключатель, подключите колодки и зафиксируйте корпус

Важно! При установке убедитесь в правильной прокладке тросика заслонки (без перегибов), а после подключения АКБ проверьте работу всех режимов печки. В 80% случаев проблему решает замена всего блока управления.

Диагностика датчика положения заслонок отопителя

Проверка датчика положения заслонок отопителя начинается с визуального осмотра его подключения и механической целостности. Убедитесь, что фишка разъема плотно сидит на контактах, а проводка не имеет переломов или следов окисления. Особое внимание уделите креплению самого датчика – он должен быть надежно зафиксирован на корпусе привода заслонки без люфтов.

Для дальнейшей диагностики потребуется мультиметр. Снимите разъем с датчика и проверьте опорное напряжение на контактах цепи (обычно 5 В) и «массу». Если питание отсутствует, исследуйте целостность проводов до блока управления печкой. При исправной подводке напряжения переходите к замерам сопротивления датчика.

Этапы диагностики сопротивления

Отсоедините разъем датчика и подключите щупы мультиметра к его сигнальному и опорному контактам.
Плавно перемещайте заслонку рукой от крайнего «холодного» до крайнего «горячего» положения.
Фиксируйте показания сопротивления:
- В положении MIN (холод) – должно быть около 1.5-2 кОм
- В положении MAX (тепло) – должно составлять 4.5-5.5 кОм
Отсутствие изменений или обрыв в показаниях укажет на неисправность потенциометра.

Положение заслонки	Норма сопротивления (кОм)	Признак неисправности
MIN (холод)	1.5-2.0	Сопротивление ниже 1 кОм
MAX (тепло)	4.5-5.5	Сопротивление выше 6 кОм

При обнаружении несоответствия параметров замените датчик. Если сопротивление изменяется скачкообразно или наблюдаются «провалы», очистите дорожки потенциометра спиртом (после разборки корпуса). При отсутствии результата – обязательна установка нового элемента.

Устранение залипания контактов на плате переключателей

Залипание контактов на плате переключателей режимов обдува и скоростей вентилятора – частая причина некорректной работы печки. Оно проявляется в самопроизвольном включении/выключении функций, отсутствии реакции на переключение или работе только определенных режимов.

Основная причина – загрязнение и окисление токопроводящих дорожек и контактных площадок на плате скользящими контактами (ползунками) переключателей. Это происходит из-за пыли, влаги, износа графитового покрытия контактов или подгорания при прохождении больших токов через ослабленные соединения.

Процедура устранения залипания контактов

Для устранения неисправности потребуется демонтировать блок управления печкой и разобрать его:

Демонтаж блока: Снимите декоративную накладку тонкой отверткой. Открутите саморезы, крепящие блок к центральной консоли. Аккуратно вытяните блок, отсоединив все электрические разъемы с тыльной стороны.
Разборка блока: Открутите винты, стягивающие корпус блока управления. Осторожно разделите половинки корпуса. Внутри находится печатная плата с переключателями и резисторами.
Визуальный осмотр: Внимательно осмотрите печатную плату, особенно контактные дорожки, по которым перемещаются ползунки переключателей. Ищите потемнения, нагар, стертость графитового слоя, окислы.
Чистка контактных дорожек:
- Спирт и ватная палочка: Основной метод. Тщательно протрите все контактные дорожки и площадки ватной палочкой, смоченной в изопропиловом спирте (или хотя бы в водке). Удалите все загрязнения и следы окислов.
- Ластик: Для более стойких загрязнений аккуратно потрите дорожки мягким ластиком (стирательная резинка), затем удалите остатки спиртом.
- Наждачная бумага (ОЧЕНЬ осторожно!): Только при сильном подгаре или окислении, если другие методы не помогли. Используйте мельчайшую наждачную бумагу ("нулевку") буквально на несколько легких проходов по поврежденному участку, затем тщательно протрите спиртом. Цель – снять нагар, а не слой металла!
Чистка и проверка ползунков:
- Осмотрите сами скользящие контакты (ползунки) на переключателях. Они должны быть чистыми и целыми.
- Аккуратно протрите их спиртом. Если графитовое покрытие стерто или контакт погнут, потребуется замена переключателя.
Проверка пайки: Внимательно осмотрите места пайки проводов к плате (особенно толстых проводов к резистору подсоса и мотору вентилятора) и выводов мощных элементов (резистор подсоса). При обнаружении трещин в пайке – пропаяйте эти соединения заново.
Сборка и проверка: Соберите блок управления в обратной последовательности. Перед установкой в консоль подключите разъемы и проверьте работу всех режимов и скоростей вентилятора. Убедитесь, что переключения происходят четко, без залипания.
Установка: После успешной проверки установите блок на место, закрепите саморезами и наденьте декоративную накладку.

Ключевые моменты: Главное – аккуратность при разборке и чистке. Избегайте чрезмерных усилий при чистке дорожек абразивами. Если залипание вызвано физическим износом графитовых дорожек или ползунков, чистка даст лишь временный эффект, потребуется замена платы или переключателей.

Коммутационные проблемы в разъёмах моторчика вентилятора

Основная неисправность связана с нарушением контакта в разъёме электродвигателя печки из-за окисления клемм или ослабления фиксации. Особенно критично это проявляется в зоне моторчика отопителя, где высокая температура и вибрация ускоряют деградацию соединения. Проблема приводит к нестабильной работе вентилятора: самопроизвольному отключению на определённых скоростях или полному отказу системы обдува.

При длительной эксплуатации пластиковый корпус разъёма часто деформируется от нагрева, теряя способность плотно удерживать контакты. Это вызывает искрение, локальный перегрев и дальнейшее разрушение соединения. Особенно подвержены риску контакты питания моторчика (толстые провода), несущие высокую токовую нагрузку при работе на максимальных оборотах.

Диагностика и устранение

Визуальный осмотр: Снимите разъём с моторчика, проверьте:
- Наличие зелёного или белого налёта окислов на клеммах
- Оплавление пластика вокруг контактов
- Люфт проводов в колодке при покачивании
Чистка контактов:
- Обработайте клеммы мелкой наждачной бумагой (Р600-Р800)
- Обезжирьте спиртом или очистителем электроники
- Нанесите токопроводящую смазку (например, Molykote 111)
Восстановление фиксации:
- Подогните усики клемм пассатижами для увеличения натяга
- Обожмите металлические части контактов кримпером
- При деформации корпуса зафиксируйте разъём кабельной стяжкой

При сильном повреждении: Замените разъём целиком. Используйте только термостойкие клеммы (например, TE Connectivity или оригинал ВАЗ). Обязательно пропаяйте соединения проводов с новыми контактами и защитите термоусадкой. Для профилактики рецидивов нанесите на собранный узел термостойкий силиконовый герметик, исключив попадание на токоведущие части.

Перепрошивка блока управления при системных сбоях

Перепрошивка блока управления печкой ВАЗ 2110 – процедура замены программного обеспечения контроллера, необходимая при неисправностях, не связанных с механическими компонентами. Она применяется, когда стандартная диагностика не выявляет явных поломок датчиков или исполнительных устройств, но система демонстрирует хаотичное поведение: самопроизвольные отключения, сброс настроек температуры или некорректную работу скоростей вентилятора.

Прошивка требует специализированного оборудования (программатор, адаптер K-Line) и точного соответствия версии ПО модели блока. Неверно подобранное программное обеспечение может полностью вывести устройство из строя. Перед процедурой обязательна проверка напряжения бортовой сети (не менее 13.5 В) и отключение сторонних потребителей энергии для исключения скачков напряжения.

Этапы и особенности перепрошивки

Критические шаги процедуры:

Считывание текущей прошивки для резервного копирования и идентификации версии ПО.
Подбор корректной версии ПО (оригинальной или модифицированной) с учетом:
- Артикула блока управления
- Года выпуска автомобиля
- Конфигурации системы отопления
Физическое извлечение блока из монтажного места для подключения к программатору.
Проверка целостности новых файлов прошивки (контрольные суммы, совместимость).

Важно: После перепрошивки требуется обязательная адаптация блока – калибровка датчиков температуры и тестовый запуск системы в ручном/автоматическом режимах для проверки реакций на команды.

Типичные симптомы после успешной перепрошивки	Ошибки при некорректном обновлении
Стабильная работа вентилятора на всех скоростях	Постоянная ошибка CAN-шины
Точное поддержание заданной температуры	Отказ управления заслонками
Корректное отображение данных на панели управления	"Зависание" контроллера при запуске

Альтернативы: При отсутствии оборудования целесообразна замена блока на заведомо исправный с идентичной маркировкой. Для старых блоков (до 2006 г.) иногда эффективна ручная замена электролитических конденсаторов на плате – частая причина сбоев из-за потери емкости.

Правила установки новой платы управления взамен неисправной

Замена платы управления отопителем требует строгого соблюдения последовательности действий и мер предосторожности. Любое отклонение от процедуры может привести к повреждению нового модуля или некорректной работе системы.

Перед началом работ убедитесь в наличии подходящей замены: новая плата должна полностью соответствовать оригинальной по маркировке, разъемам и расположению компонентов. Несоответствие модели может вызвать короткое замыкание или выход из строя сопутствующих узлов.

Пошаговая процедура установки

Подготовительный этап:

Отсоедините минусовую клемму аккумулятора для предотвращения КЗ.
Снимите декоративную панель печки, открутив крепежные саморезы отверткой.
Аккуратно демонтируйте старую плату, отжав фиксаторы разъемов и крепежные скобы.

Монтаж новой платы:

Тщательно очистите посадочное место от пыли и загрязнений мягкой кистью.
Разместите плату строго параллельно корпусу печки без перекосов.
Зафиксируйте модуль штатными креплениями до характерного щелчка.
Подключите разъемы согласно цветовой маркировке проводов:

Цвет провода	Назначение
Красный	Питание +12В
Черный	Масса
Синий	Управление вентилятором
Желтый	Датчик температуры

Проверка работоспособности:

Подключите аккумулятор и включите зажигание.
Протестируйте все режимы работы печки при холодном двигателе.
Проверьте равномерность нагрева и отсутствие посторонних запахов.
Убедитесь в плавном изменении оборотов вентилятора.

Важно! При обнаружении сбоев немедленно обесточьте систему и проверьте правильность подключения разъемов. Не включайте печку при перегретых силовых элементах на плате.

Проверка регулятора системы кондиционирования (если установлен)

При наличии климат-контроля на ВАЗ 2110 диагностика регулятора температуры начинается с проверки его питания и управляющих сигналов. Подключите мультиметр к контактам разъема блока управления при включенном зажигании, убедитесь в наличии напряжения 12В на силовых цепях и 5В на сигнальных линиях. Отсутствие питания указывает на необходимость проверки предохранителей F4 (10А) и F18 (7,5А) в монтажном блоке.

Следующим этапом протестируйте датчики системы: внутренний температурный датчик в торпедо возле ручки КПП и наружный датчик за передним бампером. Измерьте их сопротивление при разных температурах (например, прогрев феном), сравнив показания с номиналом 1.5-2.5 кОм при +25°C. Значительные отклонения требуют замены датчика.

Диагностика исполнительных механизмов

Проверьте работу сервоприводов заслонок:

Отсоедините разъемы приводов смесительной и воздухораспределительной заслонок
Подайте напрямую 12В на контакты электромоторчиков
Контролируйте плавность хода штоков без заеданий

Типичные неисправности регулятора:

Залипание реле на плате блока управления
Окисление контактов в разъемах Х1 (основной) и Х2 (кнопочная панель)
Механическое заклинивание тросика заслонки
Обрыв дорожек на плате контроллера

Параметр	Нормальное значение	Метод проверки
Напряжение питания	12±0.5В	Мультиметр на контактах 8 и 16 разъема Х1
Сопротивление приводов	15-20 Ом	Тестер на отключенном разъеме
Ток покоя блока	<0.01А	Амперметр в разрыве цепи питания

При подтверждении неисправности блока управления рекомендуется его замена. Перед установкой нового контроллера обязательно проверьте состояние контактных групп вентилятора печки и исправность дополнительного резистора обдува.

Общая схема подключения системы отопления ВАЗ 2110

Электропитание системы отопления ВАЗ 2110 осуществляется через монтажный блок предохранителей. За защиту цепи отвечают предохранитель F16 (30А) в блоке и дополнительный резистор, предотвращающий перегрузки при работе вентилятора на разных скоростях. Управление режимами сосредоточено на панели приборов, где переключатель регулирует подачу напряжения на электродвигатель вентилятора через реле.

Центральным элементом схемы является блок управления печкой, который координирует работу электродвигателя, заслонок воздуховодов и датчиков. Сигналы от органов управления преобразуются в команды для сервоприводов смесительных заслонок и переключения скорости вентилятора. Важную роль играет цепь управления рециркуляцией воздуха, активируемая отдельной кнопкой.

Ключевые компоненты и соединения

Электродвигатель вентилятора: Получает питание через реле К3 и резистор добавочного сопротивления для регулировки скорости вращения
Реле управления:
- К3 - активация вентилятора (установлено в монтажном блоке)
- К1 - управление рециркуляцией воздуха
Органы управления:
1. Переключатель скоростей вентилятора
2. Рычаг распределения воздушных потоков
3. Ручка регулировки температуры
4. Кнопка включения рециркуляции

Цепь	Назначение	Компоненты
Силовая питающая	Обеспечение током электродвигателя	АКБ → F16 → реле К3 → двигатель
Управления скоростями	Регулировка оборотов вентилятора	Резистор → переключатель → масса
Рециркуляции воздуха	Переключение режима забора воздуха	Кнопка → реле К1 → сервопривод заслонки

Важно: Неисправности часто связаны с окислением контактов реле, перегоранием резистора или коррозией разъемов. Проверку цепи начинают с диагностики предохранителя F16 и контактов реле К3 при включенной печке.

Технические характеристики штатного блока управления печкой ВАЗ 2110

Штатный блок управления отопителем ВАЗ 2110 обеспечивает регулировку скорости вращения вентилятора, управление заслонками воздухораспределения и контроль температуры воздушного потока. Устройство получает сигналы от органов управления на центральной консоли и преобразует их в команды для исполнительных механизмов.

Электронный модуль совместим исключительно с оригинальными датчиками и электродвигателями системы отопления. Работоспособность гарантируется в диапазоне бортового напряжения от 10.5 до 15.5 В при номинальном токе нагрузки до 20 А. Корпус блока неразборный, с классом защиты IP40.

Ключевые параметры

Напряжение питания: 12 В ±10%
Максимальный ток нагрузки:
- Вентилятор: 18 А (пиковый)
- Сервоприводы: 5 А на канал
Температурный режим эксплуатации: от -40°C до +85°C
Коммутируемые режимы вентилятора: 4 скорости + OFF

Тип разъема	Молекулярный 12-pin (тип X1)
Управление сервоприводами	3 канала (рециркуляция, температура, воздухораспределение)
Защита от перегрузки	Автоматический сброс при КЗ

Важно: Блок не поддерживает диагностику через OBD-II порт. При замене требуется калибровка положения сервоприводов путем включения зажигания на 30 секунд без запуска двигателя.

Список источников

При подготовке материала использовались специализированные технические ресурсы и документация, посвященные устройству и ремонту автомобилей семейства ВАЗ.

Ниже представлены ключевые источники, содержащие диагностические методики, схемы электрооборудования и практические рекомендации по устранению неполадок.

Официальное руководство по ремонту ВАЗ 2110 (издательство "За рулём")
Электрические схемы автомобилей ВАЗ 2110 от АвтоВАЗ
Технические бюллетени сервисных центров Lada
Форум клуба владельцев ВАЗ 2110: раздел "Отопление и вентиляция"
Монография "Системы комфорта отечественных автомобилей" (Н. П. Гусев)
Практическое пособие "Диагностика электрооборудования ВАЗ 2108-2115"
Архив статей журнала "АвтоМастер" за 2010-2022 гг.
Видеоинструкции от автоэлектриков на профильном YouTube-канале "ВАЗ Ремонт"
Протоколы испытаний блоков управления печкой НИИ Автоприборов
