Неполадки привода вентилятора ЯМЗ-238 - устранение своими руками

Статья обновлена: 18.08.2025

Исправная работа привода вентилятора критична для поддержания оптимального температурного режима двигателя ЯМЗ-238. Этот узел обеспечивает эффективное охлаждение мотора, предотвращая опасный перегрев.

Нарушения в его работе напрямую угрожают ресурсу силового агрегата. Своевременное выявление характерных признаков неисправности и грамотное устранение типичных поломок силами водителя или механика позволяют избежать дорогостоящего ремонта и длительного простоя техники.

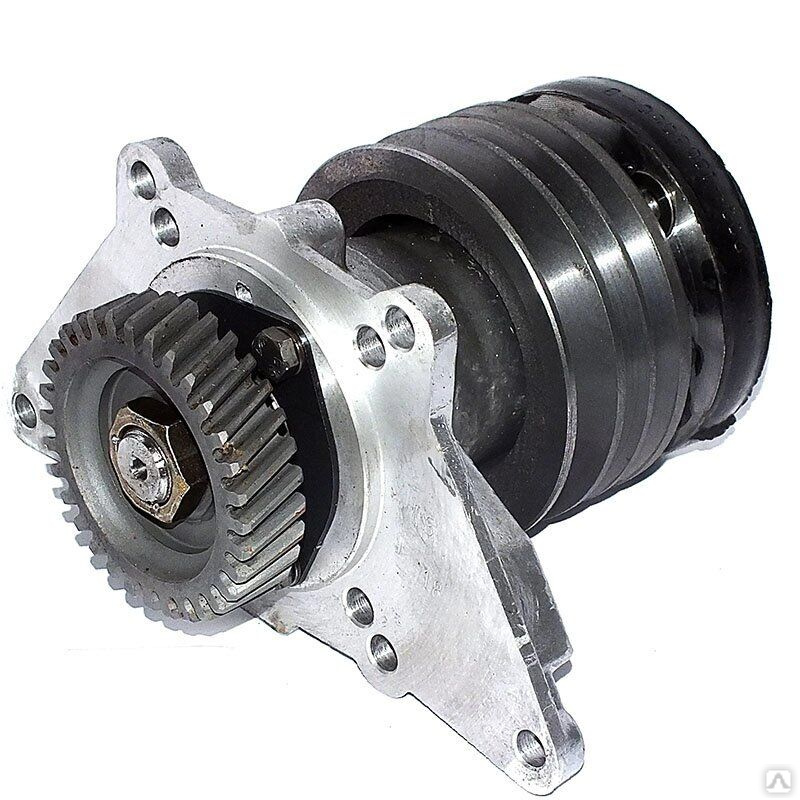

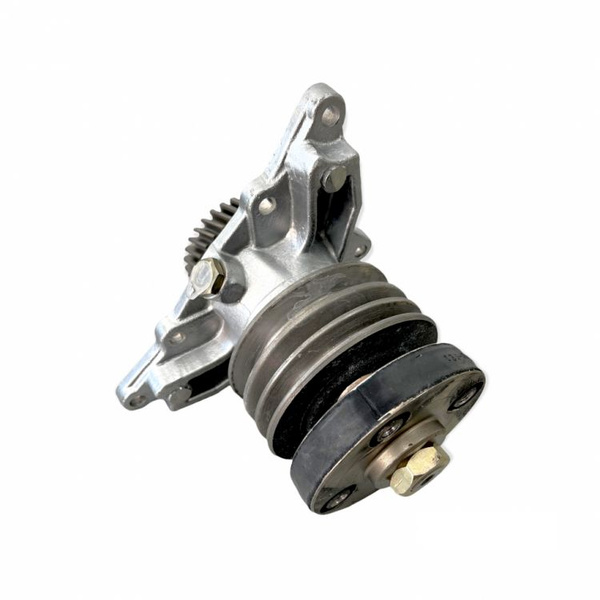

Понимание устройства и принципа действия гидромеханического привода вентилятора – ключ к его успешной диагностике и восстановлению работоспособности.

Характерные шумы: гулы и скрежет при работе двигателя

Появление посторонних звуков в приводе вентилятора ЯМЗ-238 – явный сигнал о развивающейся неисправности. Гул низкой тональности, усиливающийся при увеличении оборотов двигателя, чаще всего указывает на проблемы с подшипниками или зацеплением шестерен. Скрип или скрежет металлического характера обычно свидетельствует о критическом износе или разрушении компонентов.

Локализация источника шума требует внимательного прослушивания зоны помпы и натяжителя. Характерный вой на холодном двигателе, исчезающий после прогрева, часто связан с затвердевшей смазкой в подшипниках. Постоянный грохочущий звук, сопровождающийся вибрацией, указывает на люфт валов или деформацию деталей.

Диагностика и устранение распространенных проблем

Порядок действий при выявлении шумов:

Проверьте натяжение ремня вентилятора: ослабление вызывает проскальзывание и визг.
Осмотрите подшипники помпы и натяжного ролика:
- При проворачивании вручную не должно быть заеданий или хруста
- Люфт более 0.5 мм требует замены
Контролируйте состояние шестеренчатой передачи (для моделей с прямым приводом):
- Ищите сколы зубьев, задиры на рабочих поверхностях
- Проверьте уровень масла в картере привода

Критичные ситуации, требующие немедленного ремонта:

Тип шума	Вероятная причина	Последствия без ремонта
Резкий скрежет	Разрушение сепаратора подшипника	Заклинивание помпы, обрыв ремня
Металлический стук	Сломанный зуб шестерни	Разрушение корпуса привода, остановка вентилятора

Важно: При выявлении скрежета или гула с вибрацией немедленно заглушите двигатель. Продолжение эксплуатации приведет к разрушению узла и повреждению смежных систем. Замена изношенных подшипников или шестерен выполняется только в сборе с сопряженными деталями после тщательной промывки посадочных мест.

Люфты и биение крыльчатки вентилятора при ручной проверке

Обнаружение люфтов или биения крыльчатки вентилятора при ручной проверке – критический симптом износа подшипников привода. Для диагностики двигатель должен быть заглушен и полностью остывшим. Зафиксируйте одной рукой корпус привода или шкив насоса, второй рукой попытайтесь пошатать крыльчатку вентилятора вверх-вниз и влево-вправо относительно оси вращения.

Допустимый продольный люфт (вдоль оси вала) обычно не превышает 0.5-1 мм. Поперечное биение (радиальное смещение) должно отсутствовать полностью. Наличие ощутимого радиального хода, стука или скрежета при вращении лопастей вручную свидетельствует о разрушении подшипникового узла. Вибрация крыльчатки при работе двигателя – прямое следствие этой неисправности.

Последствия игнорирования люфтов

Ускоренный износ сальника: биение вала нарушает герметичность уплотнения, приводя к утечке антифриза.
Обрыв ремня вентилятора: дисбаланс крыльчатки создает ударные нагрузки на приводной ремень.
Разрушение посадочного места: вибрации повреждают шпоночный паз или резьбу крепления крыльчатки.
Перегрев двигателя: критическое биение может блокировать вращение или снижать эффективность обдува радиатора.

Порядок самостоятельного ремонта:

Демонтаж привода: снимите защитный кожух, ослабьте натяжение ремня генератора (если привод совмещенный), открутите гайку крепления крыльчатки (левая резьба!) и снимите узел.
Разборка корпуса: расконтрите стопорное кольцо подшипника, выпрессуйте вал с крыльчаткой из корпуса привода с помощью съемника.
Замена подшипников: запрессуйте новые подшипники (номера 306 и 307 по ГОСТ) с нагревом корпуса до 80-90°C. Обязательно установите новые сальники.
Сборка и балансировка: после запрессовки вала проверьте легкость вращения. При сильной вибрации на стенде выполните статическую балансировку крыльчатки.

Параметр	Норма	Неисправность
Продольный люфт вала	≤ 1 мм	> 1 мм
Радиальное биение крыльчатки	Отсутствует	Любое ощутимое смещение
Звук при вращении	Равномерный шум	Стук, хруст, заедание

Следы масляных подтеков на корпусе гидромуфты

Появление масляных подтеков на корпусе гидромуфты привода вентилятора двигателя ЯМЗ-238 является явным признаком нарушения герметичности системы. Это свидетельствует о выходе рабочей жидкости за пределы гидравлического контура муфты, что неизбежно приводит к падению давления масла внутри системы.

Снижение давления масла напрямую влияет на эффективность работы гидромуфты. Она теряет способность передавать необходимый крутящий момент на вентилятор охлаждения, что проявляется в первую очередь в ухудшении эффективности охлаждения двигателя, особенно на низких и средних оборотах. Игнорирование этой проблемы ведет к перегреву двигателя и возможному дорогостоящему ремонту.

Причины появления подтеков

Источником утечки масла могут быть несколько узлов:

Износ или повреждение сальников: Основные сальники (уплотнительные манжеты), установленные на валах гидромуфты (ведущем от коленвала и ведомом к вентилятору), подвержены естественному старению, отвердению, износу рабочих кромок или механическим повреждениям. Это самая частая причина утечек.
Нарушение герметичности прокладок: Прокладка между передней крышкой и корпусом гидромуфты, а также прокладка фланца привода (если она есть в конкретной конструкции) могут терять эластичность, быть перетянутыми, деформированными или поврежденными при предыдущих разборках.
Деформация или повреждение корпуса/крышки: Механические повреждения (трещины, сколы) корпуса гидромуфты или ее крышки в результате ударов или перетяжки крепежа.
Нарушение резьбы или износ уплотнений штуцеров: Ослабление затяжки или повреждение уплотнительных колец/прокладок на маслоподводящем и сливном штуцерах гидромуфты.

Диагностика источника утечки

Для точного определения места утечки необходимы:

Тщательная очистка: Полностью удалить все следы старого масла и грязи с корпуса гидромуфты, прилегающих поверхностей и патрубков с помощью растворителя или моющего средства. Хорошо просушить.
Визуальный осмотр при работающем двигателе: Запустить двигатель и дать ему поработать на различных оборотах (холостых, средних). Внимательно наблюдать за корпусом гидромуфты, местами установки сальников, стыком крышки и корпуса, штуцерами. Появление свежих капель или мокрых пятен укажет на конкретное место дефекта.

Место подтека	Вероятная причина
По периметру передней крышки	Прокладка крышки гидромуфты
Вокруг приводного вала (со стороны двигателя)	Сальник ведущего вала
Вокруг вала вентилятора (со стороны радиатора)	Сальник ведомого вала
На штуцерах подвода/слива масла	Уплотнительные кольца/прокладки штуцеров, трещины штуцеров
На корпусе или крышке (не по стыку)	Трещина в корпусе/крышке

Возможности самостоятельного ремонта

Замена сальников и прокладок гидромуфты теоретически возможна своими силами, но требует:

Демонтажа гидромуфты с двигателя (доступ сложный, требуется снятие вентилятора, часто радиатора).
Аккуратности и чистоты при разборке/сборке.
Специального инструмента для запрессовки новых сальников без перекоса и повреждений (оправка).
Точного соблюдения момента затяжки болтов крепления крышки и фланца.
Использования только оригинальных или качественных аналогов уплотнительных элементов.

Важно: При обнаружении трещин в корпусе или крышке гидромуфта подлежит замене. Попытки заварить трещины, как правило, неэффективны и недолговечны из-за высоких вибраций и температур. Негерметичность штуцеров чаще всего устраняется заменой их уплотнительных колец или прокладок при затяжке с правильным моментом.

Повышенная температура двигателя в штатных режимах эксплуатации

Повышение температуры силового агрегата при нормальной нагрузке и скоростном режиме – тревожный сигнал, указывающий на недостаточное охлаждение. Частой причиной становится неэффективная работа привода вентилятора ЯМЗ-238, который перестаёт обеспечивать необходимый воздушный поток через радиатор. Это приводит к нарушению теплового баланса двигателя.

Нарушение работы привода напрямую влияет на скорость вращения крыльчатки вентилятора. Если вентилятор не развивает требуемых оборотов, особенно на малых скоростях движения или при работе на холостом ходу под нагрузкой, интенсивность обдува радиатора резко падает. Тепло, отводимое от двигателя охлаждающей жидкостью, не рассеивается в должной мере, вызывая перегрев.

Основные причины, связанные с приводом вентилятора:

Низкий уровень масла в гидромуфте: Утечки через сальники, повреждённые трубопроводы или неплотные соединения приводят к падению давления и проскальзыванию.
Неисправность термодатчика или клапана управления: Система не получает сигнал о необходимости включения вентилятора на полную мощность или не может его выполнить.
Загрязнение масляных каналов гидромуфты: Продукты износа или отложения препятствуют свободному протоку масла и изменению скорости вращения.
Износ фрикционных элементов гидромуфты: Снижение коэффициента трения приводит к проскальзыванию и потере крутящего момента.
Деформация или разрушение лопастей крыльчатки вентилятора: Физическое повреждение снижает эффективность нагнетания воздуха.

Порядок самостоятельной диагностики и ремонта:

Визуальный осмотр: Проверьте уровень масла в гидромуфте (через контрольную пробку), осмотрите агрегат и магистрали на наличие подтёков масла, оцените целостность лопастей вентилятора.
Проверка включения: Прогрейте двигатель до рабочей температуры (85-95°С) на холостом ходу. При достижении порога срабатывания должен появиться характерный шум резко увеличивающихся оборотов вентилятора.
Диагностика термодатчика/клапана: При холодном двигателе отсоедините управляющий шланг от гидромуфты. Из отверстия не должно течь масло. При прогретом двигателе (или при подаче воздуха в шланг от клапана) масло должно поступать под давлением.
Замена масла в гидромуфте: При низком уровне или подозрении на загрязнение слейте старое масло через сливную пробку и залейте свежее моторное масло (М-10Г2к или аналог по спецификации) до контрольного отверстия.
Замена термодатчика/клапана управления: При отсутствии реакции привода на прогрев замените термодатчик, установленный в верхнем бачке радиатора, или клапан управления на корпусе гидромуфты.

Важно: Если перегрев сохраняется после устранения неисправностей привода вентилятора, проверьте состояние радиатора (загрязнение сот), термостата, помпы, уровень и качество охлаждающей жидкости, а также правильность работы системы зажигания и впрыска топлива.

Перегрев двигателя в пробках и на малых оборотах

Привод вентилятора ЯМЗ-238 напрямую влияет на охлаждение двигателя в условиях недостаточного обдува радиатора. В пробках или при работе на холостом ходу крыльчатка не создаёт необходимый воздушный поток из-за низких оборотов коленвала. Это приводит к быстрому росту температуры охлаждающей жидкости, особенно в жаркую погоду или при неисправной системе.

Основная причина перегрева в таких режимах – неэффективная работа муфты включения вентилятора. Гидравлическая муфта, заполняемая силиконовой жидкостью, должна блокироваться при нагреве, обеспечивая жёсткую связь с приводом и максимальные обороты крыльчатки. Если этого не происходит, интенсивность охлаждения резко падает.

Типичные неисправности и диагностика

Признаки проблем с приводом:

Температура охлаждающей жидкости стабильно превышает 95°С в пробках при +25°С и выше
Отсутствие характерного шума вентилятора после прогрева двигателя
Медленное снижение температуры после раскрутки вентилятора

Проверка муфты самостоятельно:

Запустите холодный двигатель. Муфта должна свободно прокручиваться рукой (осторожно!)
Прогрейте мотор до 90-95°С. Исправная муфта блокируется – усилие прокрутки резко возрастает
При блокировке должен появиться сильный воздушный шум

Симптом	Вероятная причина	Экстренные меры
Муфта не блокируется	Утечка силиконовой жидкости, заклинивание подшипника, деформация биметаллической пластины	Проверить уровень масла в муфте, временно принудительно включить печку на максимум
Вибрация и гул	Разрушение подшипника, дисбаланс крыльчатки	Немедленно заглушить двигатель! Заменить муфту

Важно: При перегреве никогда не доливайте холодную воду в радиатор – возможна деформация ГБЦ. Дайте двигателю остыть на холостых оборотах 10-15 минут перед выключением.

Ремонт муфты: Замена силиконовой жидкости через технологическое отверстие (требует спецоборудования), очистка внутренних полостей от грязи. При механических повреждениях – только замена узла в сборе. Проверьте натяжение ремня привода и целостность кожуха вентилятора.

Запах тосола или антифриза в подкапотном пространстве

Появление сладковатого запаха охлаждающей жидкости в зоне двигателя ЯМЗ-238 – тревожный признак, указывающий на разгерметизацию системы охлаждения. При работающем вентиляторе воздушный поток разносит испарения антифриза из места утечки по всему подкапотному пространству, делая запах особенно заметным после остановки двигателя или во время движения.

Игнорирование этого симптома приводит к быстрой потере тосола, риску перегрева двигателя и последующим критическим поломкам. Необходимо немедленно выявить и устранить источник протечки, сосредоточив проверку на узлах, связанных с приводом вентилятора.

Основные причины и методы диагностики

Потенциальные источники утечки в контуре привода вентилятора:

Прокладка гидромуфты: Износ или повреждение уплотнения между корпусом гидромуфты и блоком цилиндров.
Сальник вала гидромуфты: Высыхание или износ сальника, через который проходит приводной вал вентилятора.
Трещины в корпусе гидромуфты: Механические повреждения или коррозия алюминиевого корпуса муфты.
Патрубки и шланги подводящей магистрали: Расслоение, надрывы резиновых шлангов или неплотная посадка хомусов на штуцерах гидромуфты.

Порядок самостоятельной диагностики:

Визуальный осмотр на холодном двигателе: Тщательно проверьте корпус гидромуфты привода вентилятора, места соединения шлангов и область под муфтой на предмет мокрых подтеков тосола, белесых или ржавых следов высохшей ОЖ.
Использование зеркала и фонаря: Осмотрите труднодоступные задние поверхности гидромуфты и места крепления к блоку.
Проверка под давлением: Специальным тестером создайте в системе охлаждения давление, соответствующее рабочему (1.0-1.2 атм для ЯМЗ-238). Место активной утечки станет явно заметным.
Контроль уровня ОЖ: Регулярно проверяйте уровень антифриза в расширительном бачке на холодном двигателе. Быстрое падение уровня подтверждает серьезность утечки.

Признак	Возможная причина	Срочность ремонта
Запах + мокрые пятна на корпусе гидромуфты	Течь через прокладку или сальник	Критично (риск заклинивания)
Запах + брызги на шлангах/штуцерах	Повреждение шланга или ослабление хомута	Высокая (возможен разрыв)
Запах без явных подтеков	Микротрещина в корпусе, испарение с горячих поверхностей	Требует углубленной диагностики

Самостоятельный ремонт (только для уверенных в навыках): Замена прокладки гидромуфты или патрубков возможна в гаражных условиях. Для замены сальника вала или корпуса гидромуфты обычно требуется демонтаж всего узла вентилятора, что сложнее технически. При любых работах сливайте ОЖ! Если причина неочевидна или доступ ограничен – обратитесь к специалистам во избежание усугубления проблемы.

Несинхронная работа вентилятора с показаниями датчика температуры

Основной признак проблемы – вентилятор охлаждения включается слишком рано или поздно относительно фактической температуры двигателя, зафиксированной датчиком. Например, стрелка указателя температуры поднимается до красной зоны, но вентилятор не активируется, либо он работает постоянно с момента запуска двигателя даже при низкой температуре ОЖ.

Такое рассогласование создает риски перегрева мотора или повышенного расхода топлива из-за неоптимального теплового режима. Тревожным сигналом также служат хаотичные включения/выключения вентилятора без логической связи с изменением показаний термометра.

Причины и методы диагностики

Ключевые источники неисправности:

Неисправный датчик температуры ОЖ – выдает некорректные данные на блок управления. Проверяется замером сопротивления мультиметром при разной температуре (сравнивается с таблицей номиналов).
Обрыв/замыкание проводки – осмотрите разъемы датчика и реле вентилятора на окисление, повреждение изоляции. "Прозвоните" провода тестером.
Выход из строя реле вентилятора – принудительно подайте 12В на контакты вентилятора для проверки его работоспособности. Если заработает – неисправна цепь управления.
Сбой ЭБУ двигателя – диагностируется сканером на наличие ошибок (например, P0115-P0118 – неполадки датчика температуры).

Важно: Перед проверкой убедитесь в исправности термостата и отсутствии воздушных пробок в системе охлаждения!

Симптом	Вероятная причина	Действие
Вентилятор не включается при перегреве	Обрыв цепи, мертвое реле, неисправный датчик	Тест напряжений на реле, замена датчика
Вентилятор работает без остановки	Замкнутая проводка, "залипшее" реле	Проверка реле, осмотр проводки
Прерывистая работа вентилятора	Окисленные контакты, низкий уровень ОЖ	Чистка разъемов, долив антифриза

Для точной локализации дефекта потребуется мультиметр. При отсутствии опыта ремонта автоэлектрики рекомендуем обратиться к специалистам – ошибки могут привести к критическому перегреву ЯМЗ-238.

Инструменты и материалы для самостоятельной диагностики

Для точного выявления неисправностей гидравлического привода вентилятора ЯМЗ-238 требуется минимальный набор инструментов. Без них диагностика сводится к визуальному осмотру, что часто недостаточно для локализации проблемы.

Обязательно проверьте наличие доступа к системе охлаждения и гидропривода перед началом работ. Работайте только на остывшем двигателе во избежание ожогов и повреждений компонентов.

Базовый комплект

Измерительные приборы:

Манометр (0-10 атм) с переходником под штуцер гидромуфты
Мультиметр для проверки датчиков температуры
Ступенчатый щуп 0.05-1.0 мм

Ключи и съемники:

Набор рожковых ключей 12-24 мм
Торцевая головка на 36 мм (для гайки крыльчатки)
Съемник стопорных колец
Универсальный съемник подшипников

Расходные материалы:

Чистая ветошь без ворса
Очиститель карбюратора
Моторное масло М-10Г₂к (для долива в гидросистему)
Герметик для фланцевых соединений

Вспомогательное оборудование:

Переносная лампа с защитной сеткой
Медицинский шприц 20 мл (для забора масла)
Пластиковая ёмкость 1-2 л (для слива жидкости)

Проверка уровня масла в гидромуфте через контрольную пробку

Остановите двигатель и дайте маслу полностью стечь в картер гидромуфты, выждав не менее 5-10 минут. Очистите зону вокруг контрольной пробки на корпусе муфты от грязи металлической щеткой, предотвращая попадание посторонних частиц внутрь узла.

Выверните контрольную пробку ключом подходящего размера, обычно это шестигранник или квадрат. Удерживайте пробку вертикально при извлечении – масло должно находиться на уровне нижней кромки резьбового отверстия. При недостаточном уровне жидкость не покажется в отверстии, при переливе – потечет струей.

Оценка состояния масла

Обратите внимание на консистенцию и цвет масла: нормальное состояние – полупрозрачная жидкость без металлической стружки. Наличие молочно-белого оттенка указывает на попадание антифриза, а густая черная масса с запахом гари сигнализирует о перегреве и разрушении фрикционных элементов.

Доливка масла

Для долива используйте рекомендованные производителем масла (обычно трансмиссионные марки ТМ5-18 или ТАД-17И). Заправляйте через отверстие контрольной пробки до начала вытекания, применяя шприц или лейку с гибким носиком. Избегайте перелива – избыток масла вызывает вспенивание и рост давления.

Признак	Норма	Отклонение
Уровень масла	На нижней границе резьбы	Недостаток/избыток
Цвет	Прозрачный янтарный	Черный, белесый, мутный
Запах	Нейтральный	Горелый, кислый

Завершение процедуры

После долива вверните пробку с усилием 25-35 Н·м, предварительно очистив резьбу и установив новую медную шайбу. Запустите двигатель на 2-3 минуты, затем повторно проверьте уровень после остановки – возможна утечка через неплотности. При обнаружении металлической стружки на пробке или резком изменении уровня после кратковременной работы диагностируйте износ подшипников или уплотнений.

Диагностика подшипников ступицы на предмет износа

Проверку начинают при вывешенном колесе и снятом приводном ремне вентилятора. Руками берутся за верхнюю и нижнюю точки ступицы, после чего её резко раскачивают в вертикальной плоскости. Наличие ощутимого люфта или стука указывает на критический износ подшипников.

Дополнительно вращают ступицу вручную. Неровный ход, скрежет, хруст или заклинивание подтверждают разрушение сепараторов, деформацию тел качения или недостаток смазки. Повышенный шум при вращении – характерный признак начальной стадии износа.

Методы детальной проверки

Контроль температуры: Прогрейте двигатель до рабочей температуры на холостом ходу 5-7 минут. Приложите руку к корпусу ступицы (осторожно!). Сильный нагрев свидетельствует о перетяжке подшипника или отсутствии смазки.
Акустическая диагностика: Используйте металлический стержень или большую отвёртку. Приставьте один конец к корпусу подшипника ступицы, а другой – к уху. Чётко слышимый гул, скрежет или стуки на всех режимах работы укажут на повреждение элементов качения.
Визуальный осмотр (после снятия): Осмотрите дорожки качения и ролики/шарики на предмет:

Признак	Причина
Задиры, риски, выкрашивание	Попадание абразива, перегрузки
Синеватый оттенок металла	Перегрев из-за перетяжки или недостатка смазки
Деформация сепаратора	Ударные нагрузки, брак

Проверьте состояние сальника – течь смазки ускоряет износ.
Оцените плотность посадки подшипника в ступицу и на вал – чрезмерный зазор требует замены посадочных мест.

Оценка состояния резиновых уплотнений и сальников

Резиновые уплотнения и сальники критичны для герметизации узлов привода вентилятора ЯМЗ-238, предотвращая утечку смазки из подшипникового узла и защищая его от загрязнений. Их износ напрямую влияет на ресурс подшипников и стабильность работы вентилятора, так как нарушение герметичности приводит к вымыванию смазки и попаданию абразивных частиц.

Диагностику начинают с визуального осмотра на предмет механических повреждений: трещин, разрывов, потертостей или деформации резины. Обязательно проверяют наличие следов масла или антифриза вокруг корпуса подшипника, шкива и нижней части кожуха привода – масляные потёки явно указывают на износ сальников.

Ключевые признаки неисправности:

Видимые подтёки смазочного материала на корпусе привода и смежных деталях
Радиальное биение вала вентилятора (свидетельствует об износе сальника и возможной деформации вала)
Посторонние шумы (скрип, вой) при работе из-за недостаточной смазки подшипников
Загрязнение ремня вентилятора масляными пятнами
Высохшая, потрескавшаяся или "дубовая" резина уплотнений при снятии узла

Порядок замены при самостоятельном ремонте:

Демонтировать привод вентилятора с двигателя, отсоединив ремень и крепёжные болты
Снять защитный кожух и шкив, используя съёмник (не допуская ударных нагрузок)
Аккуратно извлечь старые сальники монтажной отвёрткой, очистить посадочные места от грязи и остатков резины
Обезжирить посадочные поверхности растворителем (уайт-спиритом)
Нанести тонкий слой термостойкого герметика на наружную кромку нового сальника
Установить сальник строго перпендикулярно оси вала, используя оправку подходящего диаметра (например, головку ключа), запрессовывая его лёгкими ударами молотка через деревянную проставку
Проверить лёгкость вращения вала после сборки, заменить смазку в подшипниковом узле (при наличии пресс-маслёнки)

Проверка герметичности гидропривода давлением

Контроль герметичности системы выполняется при выявлении утечек масла в районе гидропривода вентилятора. Для диагностики потребуется создание избыточного давления в гидравлическом контуре с последующей визуальной инспекцией всех соединений и компонентов.

Перед началом работ прогрейте двигатель до рабочей температуры, после чего заглушите мотор. Подготовьте чистящие средства для обезжиривания подозрительных участков и источник сжатого воздуха с манометром и переходником для подключения к системе.

Порядок выполнения проверки

Снимите кожух вентилятора для доступа к гидромуфте и магистралям.
Отсоедините обратную масляную магистраль от корпуса гидромуфты.
Подключите источник сжатого воздуха через адаптер к нагнетательному каналу гидросистемы.
Подайте давление 0.3-0.5 МПа, используя регулируемый редуктор.
Проведите тщательный осмотр элементов системы:
- Стыки подводящих/отводящих трубок
- Уплотнения штока гидромуфты
- Посадочные места термодатчика и клапана
- Поверхность теплообменника

Признак негерметичности	Возможная причина
Пузырение масла на стыках	Ослабление хомутов или деформация трубок
Масляные потоки на корпусе муфты	Износ сальника штока или прокладки термоклапана
Капли на рёбрах теплообменника	Трещины в радиаторе охлаждения масла

Обнаруженные дефекты устраните заменой уплотнителей, подтяжкой соединений или ремонтом повреждённых компонентов. После восстановления герметичности повторите проверку для подтверждения результата.

Демонтаж защитного кожуха и крыльчатки вентилятора

Перед началом работ убедитесь, что двигатель остыл, а аккумуляторная батарея отключена. Подготовьте набор гаечных ключей (на 12, 13, 17 мм), съёмник для ступиц, молоток и монтировку. Зафиксируйте автомобиль противооткатными упорами и снимите верхние защитные панели радиаторной группы для доступа к узлу.

Осмотрите крепления кожуха на предмет коррозии или деформации. Очистите резьбовые соединения от грязи с помощью металлической щётки и проникающей смазки – это предотвратит срыв граней при откручивании. При наличии гидромуфты или вискомуфты заранее подготовьте ёмкость для слива масла (если требуется демонтаж приводного узла).

Последовательность демонтажа

Снятие защитного кожуха:
- Выкрутите 6-8 болтов крепления кожуха к рамке радиатора ключом на 12 мм
- Аккуратно расшатайте кожух монтировкой, чтобы сорвать с направляющих шпилек
- Извлеките кожух вверх с небольшим наклоном в сторону двигателя
Демонтаж стопорной гайки крыльчатки:
- Зафиксируйте шкив коленвала монтировкой (через монтажные отверстия)
- Сорвите контргайку ключом на 17 мм, вращая против часовой стрелки
- Выкрутите гайку полностью, сохраняя шайбу-стопор
Снятие крыльчатки:
- Установите съёмник лапами за основание ступицы вентилятора
- Равномерно затягивайте центральный болт съёмника до срыва с посадочного конуса
- Снимите крыльчатку вместе со ступицей, контролируя положение шпонки

При затруднённом снятии ступицы нанесите удар молотком через медную проставку по фланцу съёмника после затяжки. Проверьте посадочные поверхности вала и ступицы на отсутствие задиров – при обнаружении дефектов обработайте их мелкозернистой наждачной бумагой. Все демонтированные детали очистите от остатков масла и грязи перед диагностикой.

Отсоединение гидромагистралей и дренажных трубок

Перед демонтажом гидромагистралей привода вентилятора ЯМЗ-238 подготовьте ёмкости для слива рабочей жидкости. Убедитесь в отсутствии давления в системе – для этого после остановки двигателя медленно ослабьте соединения, контролируя выход остатков жидкости. Заглушите открытые патрубки чистыми пробками для защиты от загрязнений.

Визуально определите точки крепления трубок к гидронасосу, гидроцилиндру и картеру. Очистите соединения от грязи ветошью, особое внимание уделяя дренажным трубкам малого диаметра – их легко повредить при неаккуратном демонтаже. Отметьте маркером или бирками расположение каждого элемента для корректной сборки.

Последовательность работ

Ослабьте хомуты дренажных трубок крестовой отвёрткой, придерживая штуцеры для предотвращения проворачивания.
Снимите гидролинии ключом на 17 мм, удерживая ответные шестигранники вторым ключом во избежание деформации трубок.
Аккуратно отсоедините дренаж с коллектора гидроцилиндра, контролируя целостность уплотнительных колец.
Немедленно установите заглушки на все открытые порты гидроузлов и концы трубок.

Элемент	Тип соединения	Рекомендованный инструмент
Основные гидромагистрали	Резьбовой штуцер	Два ключа на 17 мм
Дренажные трубки	Резиновый патрубок с хомутом	Крестовая отвёртка
Уплотнители	Конусные кольца	Пинцет для извлечения

Важно: при обнаружении трещин, коррозии или деформации резьбовых наконечников гидролиний – замените детали. Проверьте эластичность дренажных трубок – затвердевшие участки указывают на необходимость обновления.

Снятие привода со шкива коленчатого вала

Перед началом работ убедитесь в наличии необходимых инструментов: комплекта рожковых ключей, съёмника для ступиц (типа "лапа"), молотка и монтажной лопатки. Обязательно заглушите двигатель, отсоедините клеммы аккумулятора и снимите защитный кожух вентилятора для беспрепятственного доступа к приводу. Проверьте, чтобы система охлаждения не была под давлением – дайте двигателю остыть минимум 30 минут.

Ослабьте гайку крепления ступицы привода вентилятора, предварительно зафиксировав шкив коленвала от проворачивания. Для блокировки вращения можно использовать монтажку, вставленную между зубьями маховика через смотровое окно картера сцепления, либо специальный фиксатор. Удерживая шкив, сорвите гайку ключом подходящего размера (обычно на 30-32 мм), но не откручивайте её полностью на этом этапе.

Пошаговая процедура демонтажа

Полностью выкрутите ослабленную гайку крепления ступицы привода, аккуратно снимите шайбу и контршайбу (если предусмотрены конструкцией).
Установите съёмник типа "лапа":
- Центральный болт съёмника уприте в торец вала коленчатого вала
- Зацепы лап заведите за тыльную сторону ступицы привода, равномерно распределив усилие
Плавно затягивайте центральный болт съёмника, контролируя параллельность положения лап. При возникновении заклинивания аккуратно постучите молотком по корпусу ступицы через медную проставку.
После сдвига ступицы с посадочного места снимите съёмник и рукой стяните привод вентилятора со шкива коленвала. Избегайте перекоса детали при снятии.

Важные замечания:

Если ступица "прикипела", категорически запрещено использовать зубило или грубую силу – обработайте соединение проникающей смазкой (WD-40, "жидкий ключ") и повторите попытку через 15-20 минут. При демонтаже проверьте состояние шпоночного паза на валу и ответной части ступицы – сколы или деформация потребуют замены деталей. Сразу после снятия очистите посадочные поверхности от грязи и остатков смазки.

Разборка узла на составляющие компоненты

Отсоедините патрубки системы охлаждения и снимите ремень привода вентилятора, ослабив натяжной ролик. Демонтируйте защитный кожух вентилятора, открутив крепёжные болты по периметру. Снимите электромуфту включения вентилятора, аккуратно отсоединив разъём питания и выкрутив монтажные шпильки.

Извлеките ступицу вентилятора вместе с подшипниковым узлом, используя съёмник для запрессованных деталей. Зафиксируйте крыльчатку вентилятора и открутите гайку крепления шкива. Разделите компоненты привода: крыльчатку, шкив, ступицу, подшипниковый узел и муфту.

Порядок разборки подшипникового узла

Зажмите ступицу в тисках через мягкие прокладки
Снимите стопорное кольцо с торца подшипника
Выпрессуйте подшипник съёмником или оправкой
Извлеките сальник из посадочного гнезда

Компонент	Проверяемые параметры
Подшипник	Люфт, плавность хода, трещины в сепараторе
Сальник	Эластичность губы, отсутствие задиров
Ступица	Целостность посадочных мест, отсутствие деформации

Важно: Маркируйте положение всех снятых деталей относительно друг друга. Очистите посадочные поверхности от грязи и остатков старой смазки перед осмотром. Проверьте шпоночные пазы на валу и ответных деталях на наличие сколов и деформаций.

Дефектовка корпуса на трещины и механические повреждения

Тщательно очистите корпус от грязи, масляных отложений и старой краски с помощью металлической щетки, растворителя или моечного аппарата. Чистая поверхность обязательна для выявления мелких дефектов – остатки загрязнений маскируют трещины и сколы.

Используйте яркое освещение (идеально – переносную лампу) и лупу с 3-5-кратным увеличением. Особое внимание уделите зонам с высокой нагрузкой: местам крепления к блоку цилиндров, посадочным гнездам подшипников, отверстиям под болты и тонкостенным перемычкам.

Методы выявления и оценки дефектов

Визуальный осмотр:
- Ищите явные трещины (тонкие темные линии), сколы, риски от ударов.
- Проверьте уши крепления на наличие отломанных фрагментов или деформации.
Метод керосина (для скрытых трещин):
1. Покройте подозрительный участок керосином на 15-20 минут.
2. Вытрите поверхность насухо.
3. Нанесите слой меловой суспензии (мел + вода) или густой водорастворимой краски.
4. Проступающие темные линии на белом фоне укажут на трещины.
Простукивание:
- Легко постукивайте молотком (100-200 г) по поверхности.
- Глухой дребезжащий звук сигнализирует о трещине, чистый звон – об отсутствии дефектов.

Тип дефекта	Критичность	Решение для самостоятельного ремонта
Трещины в ненагруженных зонах (длина до 30 мм)	Средняя	Зачистка болгаркой, заварка электродом (например, УОНИ-13/55)
Трещины в зонах крепления/посадки подшипника	Высокая	Замена корпуса (ремонт не обеспечит надежность)
Глубокие сколы на посадочных поверхностях	Высокая	Шлифовка (если позволяет запас) или замена
Отломанные ушки крепления	Аварийная	Замена корпуса (приварка ушка ненадежна)

Помните: трещины на корпусе привода ЯМЗ-238 в 90% случаев требуют замены узла. Сварка допустима только для неответственных участков и как временная мера. После любого ремонта обязательна проверка геометрии посадочных мест.

Замена маслосъемных колец и сальников гидроцилиндра

Выполняйте замену при обнаружении течи масла из гидроцилиндра или снижении эффективности привода вентилятора. Для работы потребуется снять гидроцилиндр с двигателя, предварительно отсоединив маслопроводы и крепежные элементы. Очистите внешние поверхности от загрязнений перед разборкой.

Используйте только оригинальные комплектующие ЯМЗ или сертифицированные аналоги. Проверяйте состояние зеркала цилиндра и штока на отсутствие задиров – при их обнаружении потребуется шлифовка или замена узла. Соблюдайте абсолютную чистоту деталей при сборке.

Пошаговая процедура замены

Разборка гидроцилиндра:
- Снимите стопорные кольца с обеих сторон цилиндра
- Аккуратно извлеките поршень со штоком и демонтируйте старые сальники
- Удалите маслосъемные кольца с поршня специальным съемником
Подготовка новых компонентов:
- Промойте все детали в чистом дизельном топливе
- Смажьте новые кольца и сальники моторным маслом перед установкой
- Проверьте совпадение замковых зазоров колец (0.2-0.4 мм)
Сборка:
- Установите кольца на поршень специальным приспособлением
- Впрессуйте новые сальники в посадочные места с помощью оправки
- Зафиксируйте узлы стопорными кольцами

Контрольный параметр	Нормативное значение	Инструмент проверки
Усилие перемещения штока	15-30 Н	Динамометр
Зазор в замке колец	0.2-0.4 мм	Щуп
Глубина посадки сальника	2.8±0.1 мм	Штангенциркуль

После установки гидроцилиндра на двигатель прокачайте систему: запустите мотор на 5-7 минут без нагрузки, проверьте отсутствие течи при рабочем давлении 0.45-0.65 МПа. Первые 50 км пробега избегайте максимальных оборотов двигателя.

Установка новых подшипников ступицы привода

Перед установкой новых подшипников тщательно очистите посадочные гнезда в ступице и на валу от грязи, остатков старой смазки и следов коррозии. Убедитесь в отсутствии задиров, рисок или деформаций на сопрягаемых поверхностях – даже незначительные повреждения сократят срок службы подшипников.

Подготовьте новый комплект подшипников, рекомендованный производителем для ЯМЗ-238, термостойкую смазку (например, Литол-24) и необходимый инструмент: съемник, оправку для запрессовки, молоток с мягким бойком, динамометрический ключ. Запрещается прямой удар по телу подшипника – это ведет к разрушению сепаратора или дорожек качения.

Порядок установки

Нанесение смазки: Заполните внутреннюю полость новых подшипников смазкой на ⅔ объема. Тонким слоем обработайте посадочные поверхности ступицы и вала.
Запрессовка внутреннего подшипника: Установите подшипник на вал строго параллельно, используя оправку, передающую усилие исключительно на внутреннее кольцо. Запрессуйте его до упора в технологический буртик вала.
Монтаж ступицы: Наденьте ступицу на вал, совместив отверстия. Следите, чтобы не возникло перекоса.
Запрессовка внешнего подшипника: Через оправку, контактирующую только с внешним кольцом, запрессуйте второй подшипник в корпус ступицы до полного прилегания к упорной поверхности.
Фиксация: Установите стопорное кольцо в паз вала. Затяните гайку крепления ступицы динамометрическим ключом с моментом, указанным в технической документации ЯМЗ-238 (обычно 200-220 Н·м).

После монтажа проверьте ступицу на легкость вращения рукой – ход должен быть плавным, без заеданий и люфта. Недопустим осевой или радиальный люфт более 0,05 мм. При необходимости проведите регулировку подтяжкой гайки с последующей фиксацией шплинтом.

Ремонт резьбовых соединений и посадочных мест

Повреждение резьбы на шпильках крепления крыльчатки или корпуса подшипника проявляется проворачиванием болтов, ослаблением соединения и вибрацией. Деформация посадочных мест вала под шкив или подшипник приводит к биению, перекосу и ускоренному износу компонентов. Неплотная посадка деталей вызывает дисбаланс и разрушение сопрягаемых поверхностей.

Игнорирование дефектов вызывает разрушение шпоночных пазов, раскручивание крепежа с последующим отрывом крыльчатки. Люфт в посадочных зонах провоцирует перегрев подшипников, деформацию вала и заклинивание привода. Качество восстановления напрямую влияет на ресурс узла и безопасность эксплуатации.

Технологии восстановления

Для резьбовых соединений:

Восстановление сорванной резьбы метчиком с последующей прогонкой
Установка резьбовых вставок (Helicoil, Timesert) при критичном износе
Замена поврежденных шпилек с нагревом посадочных мест горелкой
Нарезание ремонтной резьбы увеличенного диаметра с подбором крепежа

Для посадочных поверхностей:

Шлифовка вала под ремонтный размер с установкой подшипника класса "К"
Холодное напыление металла (методом электродуговой металлизации) с последующей механической обработкой
Использование анаэробных фиксаторов Loctite 648 при занижении размера 0.1-0.3 мм
Напрессовка ремонтных втулок на изношенные участки под шкив или ступицу

Дефект	Метод ремонта	Контрольный параметр
Срыв резьбы М12	Установка вставки М12х1.5	Момент затяжки 90±5 Н·м
Износ вала под подшипник	Шлифовка до Ø40.5 мм	Натяг 0.01-0.03 мм
Разбитое посадочное место шкива	Напрессовка стальной втулки	Соосность ≤0.05 мм

При напрессовке втулок предварительно нагревайте детали до 150-180°C. Обязательно выполняйте динамическую балансировку узла после ремонта. Используйте только термостойкие фиксаторы резьбы (типа Loctite 2701), особенно на соединениях, подверженных вибрации.

Чистка внутренних каналов подачи масла от загрязнений

Основная причина засорения масляных каналов – накопление продуктов износа двигателя, углеродистых отложений и некачественного масла. Непроходимость каналов приводит к масляному голоданию узлов привода вентилятора, вызывая перегрев подшипников, заклинивание вала и ускоренный износ гидромуфты.

Для чистки демонтируйте привод вентилятора и разберите его, уделяя внимание каналам в корпусе гидромуфты и подводящей магистрали. Используйте промывочную жидкость для систем смазки дизельных двигателей или керосин, подавая его под давлением через шприц или компрессор. Контролируйте выход промывочной жидкости из всех отверстий – отсутствие струи сигнализирует о пробке.

Порядок работ

Отсоедините маслопроводы от привода, снимите узел с двигателя.
Разберите гидромуфту, извлеките вал и крыльчатку.
Замочите детали с каналами в промывочной жидкости на 2-3 часа.
Очистите каналы:
- Продуйте сжатым воздухом (до 8 атм).
- Прочистите медной проволокой (Ø 1-2 мм), избегая стальных инструментов.
- Повторно промойте струей жидкости под давлением.
Проверьте просвет каналов светодиодным фонариком – стенки должны быть гладкими.

Тип загрязнения	Метод устранения	Риски при игнорировании
Шламовые отложения	Промывка керосином	Зависание клапана гидромуфты
Металлическая стружка	Магнитная очистка + продувка	Задиры вала
Коксование масла	Химическая расщепляющая промывка	Разрушение подшипников

После чистки обязательно замените масляный фильтр двигателя и масло в системе. Соберите узел, проверив герметичность уплотнений. Запустите двигатель на 5-10 минут без нагрузки, затем проверьте давление масла в магистрали привода – оно должно быть в пределах 0.4-0.6 МПа на холостых оборотах.

Заправка гидропривода рекомендованным маслом

Использование неподходящей жидкости в системе гидропривода вентилятора ЯМЗ-238 ведет к нарушению работы вязкостной муфты, ускоренному износу уплотнений и снижению эффективности охлаждения. Несоблюдение требований производителя по типу масла провоцирует заклинивание подшипников, вспенивание гидравлической жидкости и нестабильную работу терморегулятора.

Применение рекомендованного масла обеспечивает стабильную вязкость в рабочем диапазоне температур, предотвращает коррозию внутренних поверхностей и поддерживает расчетное давление в системе. Это критически важно для точного срабатывания муфты включения вентилятора при достижении пороговых температур охлаждающей жидкости.

Порядок замены и тип масла

Для гидропривода вентилятора ЯМЗ-238 требуется масло МГЕ-46В (ТУ 38.1011282-89) или его современные аналоги, соответствующие классу вязкости ISO VG 46. Общий объем системы составляет ~0,7 литра. Замену выполняйте по алгоритму:

Прогрейте двигатель до рабочей температуры
Отключите гидромуфту от системы охлаждения
Снимите нижнюю пробку сливного отверстия гидроблока
Слейте отработанное масло в чистую емкость
Промойте систему спецжидкостью (например, МС-20)
Установите сливную пробку с новым уплотнителем
Залейте свежее масло через заливной штуцер до уровня контрольного отверстия

Параметр	Требование	Последствия нарушения
Кинематическая вязкость при 50°C	41–51 мм²/с	Пробуксовка муфты/перегрев
Температура застывания	Не выше -45°C	Задержка включения вентилятора
Индекс вязкости	Не ниже 160	Нестабильная работа зимой/летом

Важно: После заправки удалите воздух из системы путем кратковременных запусков двигателя с последующим доливом масла. Контролируйте отсутствие подтеков на соединениях гидролиний и корпусе муфты в течение первых 30 минут работы.

Последовательная сборка отремонтированного узла привода вентилятора ЯМЗ-238

Перед сборкой убедитесь в чистоте всех деталей и посадочных мест, отсутствии забоин и заусенцев на шлицах вала и ступице вентилятора. Проверьте состояние новых сальников, подшипников и резиновых демпферов – они не должны иметь механических повреждений.

Смажьте моторным маслом внутреннюю полость корпуса подшипников, шлицевую часть вала, а также рабочие кромки сальников. Установите стопорные кольца в соответствующие канавки корпуса, используя специальные плоскогубцы для предотвращения деформации.

Основные этапы монтажа

Установка подшипников: запрессуйте новые подшипники в корпус до упора, используя оправку, которая передает усилие только на наружные обоймы. Проверните их рукой для контроля плавности хода.
Монтаж вала: наденьте на вал гидромуфты новый сальник (защитной кромкой внутрь), затем аккуратно вставьте узел вала в корпус подшипников, совмещая шлицы.
Фиксация гидромуфты: закрепите гидромуфту штатной гайкой с моментом затяжки 110-130 Н·м, законтрив ее корончатой шайбой.
Сборка шкивов: установите резиновые демпферы в пазы ступицы, затем совместите шкивы с демпферами, соблюдая балансировочные метки.

Критичный момент затяжки	Значение
Гайка крепления гидромуфты	110-130 Н·м
Болты ступицы вентилятора	45-60 Н·м

Зафиксируйте ступицу вентилятора болтами через шайбы, равномерно затягивая их крестообразно. Проверьте свободное вращение узла рукой – заеданий и люфтов быть не должно. Установите узел на двигатель, подключите масляные магистрали к гидромуфте, соблюдая чистоту соединений.

Установка привода и подключение гидравлических линий

Монтаж привода начинается с установки корпуса на посадочное место двигателя через новую герметизирующую прокладку. Совместите монтажные отверстия, закрепите блок болтами с равномерной затяжкой крест-накрест (момент 50-60 Н·м), исключая перекосы. Проверьте свободное вращение вала вентилятора рукой – заеданий быть не должно.

Перед подключением гидролиний тщательно очистите штуцеры привода и фитинги от грязи. Убедитесь в отсутствии повреждений на трубках и установите новые медные шайбы или уплотнительные кольца на каждое соединение. Маркировка на корпусе («Р»/«Т») обязательна для соблюдения.

Порядок подключения гидравлических магистралей

Напорная линия: присоедините трубку от насоса к штуцеру с маркировкой «Р» (давление).
Сливная линия: подключите магистраль к баку на порт «Т» (слив).
Управляющая линия: подсоедините трубку от термоклапана к сервопорту (обычно обозначен стрелкой).

Затяните соединения динамометрическим ключом согласно спецификации (25-30 Н·м для фитингов). Запустите двигатель на холостом ходу, проверьте отсутствие течей при плавном повышении оборотов до 1500 об/мин. При появлении пульсации или шумов заглушите мотор и перепроверьте схему подключения.

Монтаж крыльчатки и регулировка положения кожуха

Перед установкой крыльчатки тщательно очистите посадочный конус вала и внутреннюю поверхность ступицы вентилятора от следов масла, грязи или коррозии. Убедитесь в отсутствии механических повреждений на шпоночном пазе вала и ответной части крыльчатки – даже незначительные деформации вызовут дисбаланс при работе.

Наденьте крыльчатку на вал, совместив шпоночный паз с установленной шпонкой, после чего зафиксируйте узел штатной гайкой с шайбой. Затяжку производите динамометрическим ключом с моментом 180-220 Н·м, контролируя отсутствие перекоса. Последующая расконтовка гайки недопустима – при ослаблении крепежа потребуется замена стопорной шайбы.

Регулировка кожуха вентилятора

Правильное положение кожуха относительно крыльчатки критично для эффективного охлаждения. Зазор между торцом лопастей и внутренней кромкой кожуха должен составлять 2.5-3.5 мм по всей окружности. Проверку выполняйте в четырёх точках (верх/низ/лево/право) при помощи щупа.

Для корректировки:

Ослабьте болты крепления кожуха к кронштейнам радиатора.
Сместите кожух в нужном направлении, используя монтажные проушины.
Проверьте равномерность зазора, при необходимости повторите регулировку.
Затяните болты с моментом 35-40 Н·м крест-накрест.

Контролируйте соосность кожуха и крыльчатки – перекос более 1 мм вызовет трение лопастей о кожух на высоких оборотах. После запуска двигателя прослушайте работу вентилятора на всех режимах: свист или вибрация указывают на необходимость повторной регулировки.

Контроль герметичности соединений после запуска двигателя

После запуска двигателя немедленно проверьте все соединения патрубков системы охлаждения, особенно в местах крепления к насосу вентилятора и радиатору. Визуально осмотрите участки вокруг хомутов, фланцев и штуцеров на предмет появления капель тосола или мокрых потёков. Обратите особое внимание на зону под приводом вентилятора – там часто скапливаются первые признаки протечек.

Прогрейте двигатель до рабочей температуры (85-90°C) для создания нормального давления в системе. Аккуратно прощупайте стыки патрубков (избегая контакта с вращающимися частями!) тыльной стороной ладони – ощутимые капли или пар указывают на негерметичность. Повышенное внимание уделите термостату, прокладке насоса и месту присоединения шланга помпы.

Ключевые точки контроля

Патрубок помпы: основной источник течей из-за вибрации
Фланец термостата: проверьте равномерность затяжки болтов
Переходные шланги: осмотрите зоны перегибов и контакта с кронштейнами
Дренажные отверстия помпы: капли из них сигнализируют об износе сальника

Обнаружив течь, заглушите двигатель и выполните подтяжку хомутов динамометрическим ключом с усилием 6-8 Н·м. При повреждении патрубков или отсутствии результата после подтяжки – замените уплотнения. Помните: постоянная потеря даже малого объёма тосола ведёт к перегреву и ускоренному износу подшипников привода!

Проверка отсутствия паразитных шумов и вибраций

Паразитные шумы и вибрации в приводе вентилятора ЯМЗ-238 указывают на износ подшипников, дисбаланс крыльчатки, ослабление крепежа или деформацию валов. Характер звука помогает локализовать проблему: вой свидетельствует о подшипниках, стук – о люфтах соединений, гул – о дисбалансе. Игнорирование этих признаков ведет к разрушению узла.

Перед диагностикой убедитесь в безопасности: двигатель должен остыть, коробка передач – на нейтрали, стояночный тормоз активирован. Исключите посторонние шумы от навесного оборудования. Проверку выполняйте на холостом ходу, средних и рабочих оборотах с открытым капотом.

Алгоритм выявления дефектов

Визуальный осмотр на заглушенном двигателе:
- Проверьте люфт крыльчатки (раскачивание рукой в осевом/радиальном направлении)
- Убедитесь в отсутствии трещин на лопастях и деформации защитного кожуха
- Проконтролируйте затяжку гаек крепления вентилятора и шкивов

Аудиодиагностика при работе двигателя:

Тип шума	Источник проблемы	Проверочное действие
Металлический вой	Подшипники гидромуфты или опор	Приложите стетоскоп к корпусу муфты
Периодический стук	Износ шлицев вала, люфт шпонки	Резко меняйте обороты двигателя
Вибрация с низким гудением	Дисбаланс крыльчатки, погнутый вал	Проверьте амплитуду колебаний на кожухе

Тест на резонанс:
- Плавно повышайте обороты от холостых до 2000 об/мин
- Фиксируйте обороты, при которых вибрация/шум усиливаются
- Проверьте реакцию на кратковременное выключение вентилятора

Важно: Для гидромуфты отдельно проверьте уровень масла – его недостаток вызывает вой и перегрев. При выявлении дисбаланса обязательна демонтаж и балансировка узла на спецстенде. Механические повреждения вала или посадочных мест требуют замены деталей.

Оценка эффективности охлаждения на прогретом двигателе

Проверку работы вентилятора проводят на полностью прогретом двигателе (температура охлаждающей жидкости 90-95°C) при работе на холостом ходу. Внимательно наблюдайте за движением воздушного потока через радиатор и контрольными показаниями температуры на приборной панели. Исправный привод должен обеспечивать интенсивное нагнетание воздуха, сопровождаемое характерным шумом при включении.

Резкое снижение температуры ОЖ после срабатывания муфты (обычно в течение 1-3 минут) свидетельствует о нормальной работе системы. Если стрелка датчика температуры продолжает ползти вверх или не снижается после включения вентилятора – это явный признак недостаточного охлаждения. Дополнительно проверьте отсутствие воздушных пробок в патрубках и уровень антифриза в расширительном бачке.

Ключевые параметры для контроля

Температура включения вентилятора: Должна соответствовать 90-95°C для термомуфт ЯМЗ-238
Амплитуда снижения температуры: Норма – падение на 5-8°C за 2-3 минуты работы
Стабильность поддержания температуры: Допустимый диапазон после включения – 85-92°C

Симптом	Возможная причина
Медленное снижение температуры (>5 минут)	Износ подшипников, загрязнение лопастей
Циклические скачки температуры	Неисправность термомуфты, утечка силикона
Отсутствие реакции на перегрев	Обрыв привода, заклинивание муфты

Важно! При выявлении отклонений немедленно заглушите двигатель. Дальнейшая эксплуатация с неработающим вентилятором гарантированно приведёт к перегреву и деформации ГБЦ.

Проверка температурного срабатывания муфты по циклам

Проверка цикличности срабатывания термомуфты вентилятора ЯМЗ-238 направлена на оценку стабильности ее реакции при многократных нагревах и охлаждениях. Это выявляет скрытые дефекты: залипание клапанов, деградацию силиконового наполнителя или неполадки биметаллического элемента, которые могут не проявляться при единичном тесте.

Цикличная проверка требует 3-5 последовательных запусков двигателя с прогревом до 85-95°C и последующим остыванием до 65-70°C. Критически важно контролировать температуру срабатывания муфты на каждом этапе с помощью пирометра или диагностического сканера, фиксируя показатели в таблицу.

Порядок выполнения циклов

Прогрейте двигатель до рабочей температуры (85-90°C), наблюдая за включением вентилятора – должен появиться характерный шум воздуха.
Заглушите мотор и замерьте температуру отключения муфты (снижение шума вентилятора при 65-75°C).
Повторите процесс 3-5 раз с интервалом остывания 15-20 минут, исключая принудительное охлаждение радиатора.

Цикл	Температура включения (°C)	Температура выключения (°C)	Аномалии
1	87	68	–
2	91	73	Задержка 2 мин
3	94	75	Вибрация

Критерии неисправности: расхождение температуры срабатывания в циклах >7°C, полное отсутствие активации, заклинивание вентилятора во включенном или выключенном состоянии. При выявлении таких признаков требуется замена муфты или ревизия ее терморегулирующего узла.

Компонент	Периодичность контроля	Действия
Подшипники муфты	Каждое ТО	Проверка люфта, смазка (при отсутствии герметичных подшипников)
Крепежные болты	Каждое ТО	Подтяжка моментом 45-50 Н·м
Воздушный фильтр системы	15 000 км	Продувка или замена
Масло гидросистемы	30 000 км	Замена с промывкой контура

Список источников

При подготовке материалов по диагностике и ремонту привода вентилятора ЯМЗ-238 использовались специализированные технические документы и практические руководства.

Основой для анализа неисправностей и методов восстановления узла послужили следующие категории источников:

Официальное руководство по ремонту двигателей ЯМЗ-238 – заводская техническая документация Ярославского моторного завода
Справочник по устройству и обслуживанию грузовых автомобилей с двигателями ЯМЗ – издательство "Транспорт"
Материалы из специализированных журналов: "Авторемонт" и "Грузовик Пресс" (разделы по диагностике систем охлаждения)
Технические бюллетени СТО по ремонту дизельных двигателей серии ЯМЗ-236/238
Практические руководства от производителей комплектующих: Gates (приводные ремни), SKF (подшипники)
Видеоинструкции по разборке гидромуфты привода вентилятора с платформы YouTube (каналы автоэкспертов)
Форумы владельцев техники с двигателями ЯМЗ: yamzclub.ru, gruzovik.ru (разделы неисправностей системы охлаждения)
