Обратный клапан омывателя - предупредить проблемы, подобрать верный вариант

Статья обновлена: 04.08.2025

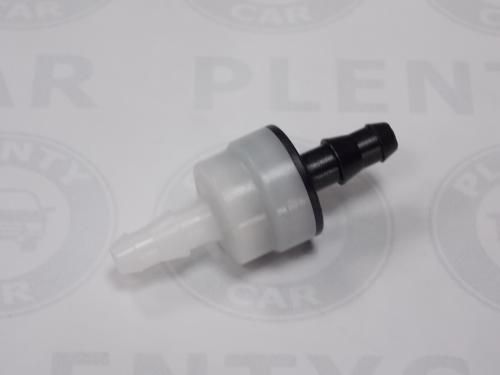

Обратный клапан омывателя – небольшой, но критически важный компонент системы очистки стекол автомобиля.

Его ключевая задача – предотвращать слив жидкости из магистрали обратно в бачок, обеспечивая мгновенную подачу омывайки на стекло при каждом нажатии рычага.

Без этой детали вы будете сталкиваться с задержкой распыления, воздушными пробками и нерациональным расходом жидкости, особенно на неровных дорогах.

При подборе учитывают: давление срабатывания, модель авто, диаметр штуцеров, материал корпуса и тип крепления – ошибки грозят протечками и отказом системы.

Конкретные причины утечки жидкости из бачка без клапана

Отсутствие обратного клапана провоцирует сифонный эффект: при наклоне автомобиля или после остановки двигателя жидкость самотёком вытекает из бачка под действием гравитации через форсунки или соединения шлангов. Дополнительным фактором выступает тепловое расширение раствора при нагреве от двигателя – без клапана излишнему давлению некуда деться, что приводит к протечкам через уплотнения или крышку бачка.

Вибрации от работающего мотора и движения по неровным дорогам вызывают интенсивное перемешивание жидкости, что при отсутствии гидравлического барьера в виде клапана завершается выдавливанием раствора через неплотные соединения магистрали. Усугубляет проблему естественный износ трубок и штуцеров – малейшая трещина или ослабление хомута при этих условиях гарантируют постоянное подтекание.

Физика обратного тока жидкости: почему возникает эффект сифона

При отключении насоса омывателя создаются условия для запуска сифона – явления самопроизвольного перетекания жидкости из резервуара (форсунок) обратно в бачок. Это происходит из-за разницы высот между точкой выхода жидкости в моторном отсеке и уровнем воды в бачке. Жидкая среда в трубке, уже находящаяся выше отметки бачка, начинает "тянуть" за собой нижележащие слои.

Ключевая причина эффекта – сила тяжести и атмосферное давление. Когда насос прекращает качать, столб жидкости над уровнем бачка под собственным весом устремляется вниз. Это создает разрежение (область пониженного давления) в верхней точке трубопровода. Атмосферное давление, действующее на поверхность жидкости в бачке, выталкивает новую порцию воды в трубку. Так возникает непрерывный обратный поток, полностью опорожняющий трубку в моторном отсеке.

Факторы, усиливающие обратный ток

• Диаметр шланга: чем шире трубка, тем слабее сопротивление потоку и интенсивнее движение жидкости.
• Уровень форсунок: при их расположении значительно выше бачка перепад высот создает большую движущую силу.
• Длина трассы: протяженная магистраль сохраняет больший объем жидкости, способной инициировать сифон.
• Отсутствие гидрозатвора: прямые участки без изгибов облегчают гравитационное стекание.

Основная функция клапана: предотвращение слива жидкости в бачок

При деактивации насоса омывателя обратный клапан автоматически блокирует магистраль, сохраняя жидкость в трубках. Без этого элемента вода под действием гравитации возвращалась бы в бачок, оставляя систему пустой.

Это гарантирует мгновенную подачу жидкости к форсункам при следующем включении стеклоомывателя. Отсутствие клапана провоцирует задержку работы системы – насосу требуется время, чтобы повторно заполнить магистраль, что особенно критично зимой при замерзании остаточной воды.

Критерии выбора подходящего клапана

• Тип конструкции: шариковые (для стандартных систем) или мембранные (устойчивы к загрязнениям);
• Рабочее давление: от 2 до 4 бар (должно соответствовать характеристикам насоса вашего автомобиля);
• Диаметр подключения: 4 мм, 6 мм или 8 мм (точное значение указано в руководстве ТС);
• Материал корпуса: морозостойкий пластик (ABS, полипропилен) или латунь (для коммерческого транспорта);
• Температурный диапазон: от -40°C до +80°C для всесезонной эксплуатации.

К чему приводит отсутствие клапана в системе очистки стекла

При отсутствии обратного клапана жидкость из шлангов и патрубков системы после отключения насоса стекает обратно в бачок омывателя под действием силы тяжести. Это приводит к опустошению магистрали перед форсунками, требующему повторного прокачивания системы при следующем включении. Насосу приходится каждый раз заполнять сухие трубки, что замедляет подачу жидкости на стекло и создает задержку в работе омывателя.

Длительное воздействие сухого хода на насос сокращает его ресурс из-за перегрузки подшипников и крыльчатки. В холодное время года остатки воды в опустевших шлангах замерзают, полностью блокируя систему или превращая струи в слабые "плевки". Летом воздушные пробки в магистрали провоцируют прерывистое распыление и неравномерное покрытие стекла жидкостью, что снижает качество очистки.

Последствия для компонентов системы:

• Форсунки: Засорение из-за выпавшего в осадок геля антифриза при частом контакте с воздухом
• Электронасос: Перегрев и износ электродвигателя при работе "всухую"
• Соединители: Разгерметизация резиновых трубок на изгибах из-за перепадов давления

Как клапан влияет на скорость подачи жидкости при включении омывателя

Обратный клапан предотвращает стекание жидкости обратно в бачок после выключения омывателя, удерживая её в магистрали под давлением. При активации системы насосу не требуется восполнять объём во всей длине шланга – жидкость начинает поступать к распылителям мгновенно, без задержки на заполнение пустого трубопровода.

Качество клапана напрямую определяет стабильность скорости подачи: изношенный или засорённый элемент создаёт гидравлическое сопротивление, снижая напор и замедляя поступление жидкости. Герметичный клапан с корректной пропускной способностью обеспечивает максимально быстрый и равномерный поток с первого момента включения, что критично для эффективного очищения стекла.

Признаки неисправности или износа обратного клапана

Основным и наиболее очевидным сигналом выхода из строя обратного клапана омывателя является медленная реакция системы. После нажатия рычага смыва управаление моментально активирует мотор стеклоомывателя, но фронт жидкости с ощутимой задержкой достигает форсунок. Первые несколько щелчков дворников стекло сухое, и только через пару секунд появляется тоник.

Проблема особенно заметна при повторных коротких активациях. Некорректная работа клапана приводит к тому, что жидкость успевает стечь обратно в бачок или завоздушить отростки магистрали.

1. Задержка подачи жидкости на стекло:

   • Щетки стеклоочистителя начинают работать по сухому или почти сухому стеклу при включении омывателя.
   • Видимая "задержка" появления струй из форсунок после включения (1-3 секунды и более).
   • Особенно выражено при первом нажатии после долгого перерыва или при холодной погоде (когда кажется, что все замерзло).

2. Самопроизвольное подтекание жидкости и проблемы с форсунками:

   • Капли жидкости, стекающие вниз по стеклу от форсунок после выключения системы или даже во время движения (клапан не держит давление, жидкость самотеком прокапывает через распылители).
   • Постоянное подкапывание или заметное намокание шлангов, соединений в подкапотном пространстве, особенно в районе установки самого клапана.
   • Слабая, неравномерная струя из форсунок даже после нормальной задержки подачи (клапан пропускает, давление падает). Форсунки могут "плеваться".

Перед заменой клапана рекомендуется убедиться, что мотор омывателя исправно создает давление при отключенной магистрали на форсунки (проверить подачу из шланга напрямую).

Тестирование работоспособности существующего обратного клапана

Проверка работоспособности установленного обратного клапана бачка омывателя помогает локализовать проблему недостаточного давления в системе или самопроизвольного стекания жидкости. Основными объектами контроля являются способность клапана удерживать давление и предотвращать обратный ток после выключения насоса.

Тестирование допустимо проводить как без снятия клапана (предпочтительно для начальной диагностики), так и после его демонтажа для более точной оценки. Ключевыми признаками неисправности считаются отсутствие или слабая струя омывателя на стекле, невозможность нагнать давление однократным нажатием на рычаг омывателя, а также заметное падение уровня жидкости в бачке вскоре после использования системы.

Методы проверки

1. Без снятия (на автомобиле):
   • Нажмите и удерживайте рычаг омывателя, наблюдая за распылением жидкости.
   • Резко отпустите рычаг. Исправный клапан обеспечит мгновенное прекращение подачи жидкости.
   • Оцените струи: они должны быть мощными, резкими; вялые, прерывистые струи или задержка их прекращения указывают на негерметичность клапана.
   • На следующий день после активного использования омывателя (особенно в теплую погоду) визуально проверьте уровень в бачке – значительное его падение без видимых утечек говорит о стекании жидкости обратно в бачок через неисправный клапан.
2. Со снятием (на демонтированном клапане):
   • Осторожно отсоедините шланг от клапана, направленного к форсункам, предварительно подготовив емкость для слива.
   • Продуйте клапан с той стороны, которая была подключена к шлангу форсунок (в направлении нормального потока жидкости). Воздух должен проходить достаточно свободно – сопротивление указывает на засор.
   • Важно: Попытайтесь продуть клапан в обратном направлении (со стороны, где был шланг от насоса, в сторону бачка). Исправный клапан должен блокировать этот поток практически полностью. Малейший проход воздуха или жидкости означает потерю герметичности.
   • Погрузите снятый клапан в воду и повторите продув в обоих направлениях: вы увидите пузырьки воздуха при негерметичном закрытии.

Наблюдаемый Симптом	Возможная Проблема с Клапаном
Слабая, вялая струя (струи)	Засор клапана или критическая потеря пружинящих свойств мембраны/шарика
Задержка появления струи после нажатия	Частичный засор или повышенное сопротивление открытию
Подтекание жидкости из форсунок после отпускания рычага	Клапан не держит давление, негерметичен
Падение уровня в бачке после использования без видимых луж	Жидкость стекает обратно через негерметичный клапан
Полное отсутствие подачи жидкости при работающем насосе	Полный засор клапана или его критическая поломка

При обнаружении неисправности клапан подлежит замене. Использование негерметичного клапана ведет к постоянному завоздушиванию системы и частым холостым срабатываниям насоса в попытке восстановить давление.

Типичные симптомы неработающего клапана: слабый напор струи

Слабая подача омывающей жидкости на лобовое стекло при работающем насосе – ключевой признак отказа обратного клапана. Жидкость может вытекать тонкой струйкой, разбрызгиваться неравномерно или брызгать только в самом начале работы насоса.

Характерным является последующее быстрое ослабление потока или полное прекращение подачи. Напор струи заметно снижается и не восстанавливается полностью даже после длительных пауз между использованиями системы омывания.

Подробные проявления слабого потока

• Задержка появления струи: Жидкость начинает вытекать из форсунок через 1-2 секунды после включения рычага или кнопки.
• Снижение давления во время работы: Напор ослабевает в самом процессе очистки, особенно заметно при длительном нажатии.
• "Схлопывающийся поток": Струя резко прерывается при отключении насоса вместо плавного спада давления.
• Обратный ток жидкости после отключения насоса: Наличие булькающих звуков в районе бачка с жидкостью сразу после выключения системы.

Исправный клапан	Неисправный клапан
Мгновенный стабильный напор из форсунок при включении	Задержка пуска и сниженное давление при каждом цикле
Турбулентный поток без прерываний	Прерывистая или "захлёбывающаяся" струя

Важно: Следует исключить другие причины плохого напора перед заменой клапана: засор форсунок/трубок, износ фильтра насоса, низкий уровень жидкости или ее замерзание (актуально зимой при "зимней" жидкости).

Распространенные места установки клапана в системе омывателя

Ключевая задача – предотвратить обратный ток жидкости при выключении насоса. Наиболее логичное расположение – между насосом омывателя и форсунками, чтобы защитить магистраль от слива жидкости обратно в бачок.

Конкретное положение зависит от конструкции авто:

• В шланге сразу после насоса: самый распространенный вариант. Клапан врезают в трубку подачи, ведущую от насоса к форсункам.
• Прямо на корпусе насоса: многие современные насосы имеют встроенный обратный клапан в выходном патрубке.
• В подкапотном пространстве: на участке магистрали возле разъема трубок (например, у гарнитуры стеклоочистителей для комбинированных систем).
• В тройниках разводки: при распределении жидкости на несколько стекол (лобовое/заднее) клапан может стоять перед ответвлением.
• Вблизи форсунок омывателя: реже, при риске обратного тока именно в этой зоне (например, при вертикальном расположении форсунок).

Основные типы конструкции: шариковый, лепестковый, мембранный

Шариковый обратный клапан использует металлический или пластиковый шарик, перекрывающий седло под давлением пружины или собственного веса. Он открывается при достаточном напоре омывающей жидкости от насоса, предотвращая обратный ток при остановке. Простая конструкция обеспечивает надёжность, но возможно залипание шарика из-за грязи или наледи.

Лепестковый тип функционирует через гибкую мембрану (обычно силиконовую), закрывающую выходной канал. Эластичный лепесток мгновенно реагирует на давление насоса и блокирует обратный поток. Устойчив к загрязнениям благодаря минимуму трущихся частей, но материал со временем может терять упругость под воздействием низких температур или химических компонентов жидкости.

Сравнительные характеристики

Тип	Принцип действия	Преимущества	Недостатки
Шариковый	Механическое перекрытие потока шариком	Дешевизна, устойчивость к высокому давлению	Риск залипания, чувствительность к грязи
Лепестковый	Отклонение гибкой пластины потоком	Высокая скорость срабатывания, ремонтопригодность	Износ материала при низких температурах
Мембранный	Плотное прилегание резиновой диафрагмы	Герметичность, устойчивость к коррозии	Деформация мембраны при резких перепадах температуры

Мембранный клапан применяет резиновый диск (диафрагму), который плотно прижимается к седлу корпуса под действием возвратной пружины. Открывается диафрагмой при создании давления насосом, а после его отключения быстро захлопывается. Менее подвержен коррозии, но чувствителен к перепадам температур – резина может деформироваться, теряя герметичность.

1. Критерии выбора:
   • Для экстремальных температур (ниже -20°C) предпочтительны металлические шариковые или специальные морозостойкие лепестковые модели.
   • При использовании некачественной омывайки выбирайте простые конструкции с крупным сечением прохода (лепестковые / мембранные) для снижения риска засоров.
   • В системах высокого давления (от 3 атм) применяйте усиленные шариковые клапаны с пружинами.

Основная функция обратного клапана в системе омывателя – предотвращение обратного стекания жидкости в бачок после отключения насоса. Без него вода или жидкость стеклопомывателя уходит из шлангов, что приводит к необходимости многократного нажатия на рычаг или кнопку для возобновления подачи. Правильный выбор типа клапана зависит от конфигурации системы: встроенные модели интегрированы в шланги или бачок, а врезаемые требуют монтажа непосредственно в магистраль.

При выборе учитывают не только конструкцию, но и расположение клапана относительно насоса. Встроенные версии, поставляемые в комплекте с бачком или шлангом, предназначены для универсальной защиты без дополнительных действий. Врезаемые же устанавливаются непосредственно перед форсунками и требуют точного подбора диаметра магистрали. Критичным параметром является давление срабатывания: для систем со слабыми насосами берут клапаны с низким порогом открытия.

Различия между встроенными и врезаемыми обратными клапанами

Встроенные (интегрированные) клапаны продаются в сборе с компонентами системы омывателя:

• Расположены в бачке, соединительных трубках или модуле насоса.
• Проще в установке: не требуют доп. манипуляций с магистралями.
• Чаще одноразовые – при поломке меняют весь узел.
• Подходят для моделей автомобилей со стандартной системой без модификаций.

Врезаемые (колбовые) клапаны устанавливаются в разрыв шланга через резьбу или манжеты:

• Монтируются ближе к форсункам стеклоочистителя.
• Требуют обрезки шланга и фиксации хомутами.
• Выдерживают больше циклов и подлежат замене отдельно от системы.
• Оптимальны при тюнинге, ремонте или при использовании нестандартных жидкостей.

Критерий	Встроенный клапан	Врезаемый клапан
Надежность	Средняя (зависит от качества узла)	Высокая (разборные модели)
Гидродинамическое сопротивление	Минимальное	Зависит от модели (при ошибке в диаметре – задержка подачи)
Универсальность	Только для "родных" систем	Под любое авто (выбор по диаметру)

Ключевой параметр для обоих типов – материал (нейлон, тефлон, латунь). Пластик дешевле, но хрупок при морозах; металл долговечнее, но требует изоляции от коррозии. При частых засорах магистрали лучше выбирать врезаемые модели с разборным корпусом для чистки.

Материалы клапана: пластик, резина, силикон – плюсы и минусы

Материал конструкции обратного клапана напрямую влияет на его износостойкость и функциональность. Выбрать подходящий вариант поможет анализ особенностей распространенных материалов.

Каждое решение имеет специфические сильные и слабые стороны, связанные с устойчивостью к внешней среде, перепадам температур и составу жидкости. Сравнительные характеристики:

Материал	Преимущества	Недостатки
Пластик	Коррозионная стойкость Доступная цена Малый вес конструкции	Хрупкость при морозе (-15°C и ниже) Риск деформации от химических растворителей
Резина	Отличная эластичность Эффективная герметизация Умеренная цена	Разрушение под УФ-лучами Пересыхание и растрескивание Склонность к деформации
Силикон	Сохранение гибкости от -40°C до +150°C Инертность к химикатам Долговечность (служит в 2-3 раза дольше резины)	Высокая стоимость Ограниченное предложение на рынке

Ключевой параметр: диаметр штуцеров клапана под конкретные шланги

Отсутствие протечек и надежная работа клапана напрямую зависят от правильного совпадения диаметров подключаемых шлангов и штуцеров клапана. Неточность в этом вопросе приведет к подтокам жидкости мимо клапана или слишком тугой посадке, которая может повредить шланг.

Обязательно замерьте внутренний диаметр ваших штатных шлангов омывателя (оба конца - от бачка и к форсункам/насосу), прежде чем выбирать клапан. Диаметр штуцера клапана выражается рядом стандартных значений в миллиметрах, таких как 5, 6, 7, 8 мм.

Как точно определить и обеспечить соответствие:

• Измерение: Используйте штангенциркуль для точного замера диаметра шланга сверху. Измерьте внутреннее отверстие шланга.
• Принципиальная разница: Помните, что параметр клапана "5 мм" означает, что внутренний диаметр подходящего шланга должен быть также около 5 мм (не внешний диаметр!).
• Жесткая посадка без зазоров: Шланг должен плотно натягиваться на штуцер клапана без люфта. Не должно быть вибрирующих зазоров, через которые жидкость сможет подтекать.
• Проблемы несоответствия:
  • Слишком узкий штуцер - шланг не налезет или порвется при натяжении.
  • Слишком широкий штуцер - шланг легко снимется, появится сильный подтек соединения.
• Решение несовпадения: Если идеального клапана нет, используйте переходники или специальные фитинги-уменьшители/увеличители диаметра. Однако помните, что каждое дополнительное соединение повышает риск образования точки протечки и потенциально немного снижает общее давление в системе из-за гидравлического сопротивления лишних элементов.

Измерение внутреннего диаметра трубок омывателя для подбора клапана

Точное определение внутреннего диаметра (ВД) трубок омывателя – критичный этап при подборе клапана. Используйте штангенциркуль или цифровой калибр для измерения на отрезке свободной от фитингов трубки. Максимально раздвиньте губки инструмента и аккуратно введите их внутрь трубки, слегка раздвигая стенки для получения корректного значения.

Учитывайте возможные деформации или сужения трубок в местах заводских зажимов – такие участки не годятся для замеров. Если штангенциркуль недоступен, воспользуйтесь эталонным предметом известного диаметра (например, сверлом), осторожно вставляя его в трубку до плотного контакта со стенками.

Основные методы замеров:

• Штангенциркуль: Зафиксируйте значение при легком соприкосновении губок с внутренними стенками без деформации.
• Калибр/сверло: Подбирайте эталон до плотного входа в трубку, ориентируйтесь на маркировку размера.
• Производитель/маркировка: Найдите обозначение ВД (например, "⌀4mm") на трубке либо сверьтесь с документацией авто.

Особенности измерения:

Материал трубки	Особенности замера
Полиэтилен (мягкая)	Не допускайте пережатия губками, используйте минимальное усилие
ПВХ (жесткая)	Убедитесь в отсутствии внутренних заусенцев или сужений

После получения точного размера ВД клапан выбирается с соответствующим посадочным диаметром. Типовые значения для легковых авто – 3мм, 4мм и реже 6мм. Допустимая погрешность при замере – не более ±0.2мм.

Минимальное рабочее давление открытия клапана для конкретного насоса

Минимальное рабочее давление открытия – это пороговое значение давления, при достижении которого обратный клапан начинает пропускать жидкость в прямом направлении. В системе омывателя этот параметр определяет момент активации подачи жидкости к форсункам после включения насоса.

Для корректной работы насоса давление открытия клапана должно быть ниже его выходного давления минимум на 0,2–0,3 бара. Превышение этого показателя приведет к невозможности открытия клапана, что вызовет перегрузку насоса и отсутствие подачи жидкости. Недостаточный перепад спровоцирует подтекание и потерю давления в магистрали.

Алгоритм выбора давления открытия:

1. Определите выходное давление насоса (указано в техпаспорте, например, 2,5 бара для легкового авто).
2. Рассчитайте минимальное давление открытия клапана: рабочее давление насоса − 0,3 бара.
3. Выберите клапан с параметром, близким к расчетному значению (допустимая погрешность ±0,05 бара).

Тип насоса	Рабочее давление (бар)	Оптимальное давление открытия клапана (бар)
Стандартный (легковые авто)	1,8–2,0	1,5–1,7
Усиленный (внедорожники)	3,0–4,0	2,7–3,7

Важно: Используйте клапаны с диапазоном давления не шире ±10% от номинала. Регулируемые модели предпочтительны для систем с щадящими и интенсивными режимами омывания.

Температурные требования: эксплуатация при морозе и летней жаре

Обратный клапан омывателя должен сохранять работоспособность в экстремальных климатических условиях. При отрицательных температурах ключевым риском становится замерзание жидкости в корпусе устройства, что приводит к механическим повреждениям или потере герметичности. Летом же высокие температуры провоцируют деформацию деталей и ускоренное старение материалов.

Производители указывают минимальный и максимальный температурный диапазон эксплуатации клапана. Рекомендуется выбирать модели с запасом по обоим параметрам относительно климатических особенностей региона. Например, для северных широт критичен порог до -40°C, а для южных – устойчивость к нагреву свыше +80°C.

Эксплуатация в мороз	Эксплуатация в жару
Проблемы: Образование ледяных пробок в каналах Растрескивание пластика при расширении льда Снижение эластичности уплотнителей	Проблемы: Размягчение полимерных деталей Деформация мембраны или корпуса Высыхание резиновых элементов
Решение: Корпус из морозостойких пластиков (POM, PP) Конструкция без застойных зон Использование "незамерзаек" без спирта	Решение: Устойчивые к УФ-излучению материалы Термостойкие мембраны из силикона Хладостойкий EPDM вместо резины

Стойкость клапана к химическому составу жидкостей омывателя

Материал обратного клапана должен сохранять целостность при контакте с агрессивными компонентами омывающих жидкостей: спиртами (метанол, изопропанол), растворителями, ПАВами и синтетическими добавками. Несовместимость приводит к деформации, растрескиванию седла клапана или уплотнителей, вызывая протечки и полный отказ системы.

Оптимальные материалы включают:

• EPDM-каучук для уплотнений (устойчив к спиртам и гликолям)
• Нейлон или PTFE (тефлон) для корпуса и мембран (инертны к химикатам)
• Нержавеющую сталь AISI 304/316 для ответственных узлов (против коррозии).

Избегайте изделий из ABS-пластика, натуральной резины или силумина – они подвержены короблению и растворению.

При выборе сверяйтесь с маркировкой клапана:

1. Символы устойчивости к химикатам (e.g., "Methanol resistant")
2. Сертификаты ISO/TS 16949 для автокомпонентов
3. Допуск производителя на применение с зимними жидкостями (-25°C и ниже).

Используйте только жидкости, совместимые с материалом клапана – регламент обычно указан в техпаспорте автомобиля. Незамерзайки с высоким содержанием метанола требуют особо тщательного подбора компонентов.

Герметичность в закрытом состоянии: требования к уплотнителям

Герметичность клапана в закрытом положении – ключевой параметр, предотвращающий самопроизвольное попадание жидкости из бачка обратно в систему. Неплотное прилегание уплотнителя приводит к подтеканию омывайки, сухому старку насоса и пустым распылителям, что особенно критично зимой при риске замерзания магистрали. Качественное уплотнение блокирует обратный ток жидкости даже при изменении температуры или вибрациях.

Эффективность уплотнения определяется материалом и геометрией элементов. Резиновые кольца (EPDM, силикон) обязаны сохранять эластичность в диапазоне -40°С...+100°С, не деформироваться от спиртосодержащих жидкостей и сохранять форму после длительного сжатия. Конусные или сферические профили обеспечивают автоматическое прилегание под давлением обратного потока, минимализируя риски залипания.

Критерии выбора надежных уплотнителей

• Химическая стойкость: EPDM для стандартных омываек, фторкаучук (FKM) – для агрессивных составов;
• Рабочая температура: проверка паспортных значений под климатические условия эксплуатации;
• Поддержка геометрии: отсутствие провисаний, равномерная толщина по контуру соприкосновения;
• Компрессионная устойчивость: тест на остаточную деформацию после 1000 циклов закрытия;
• Совместимость: точное соответствие посадочным размерам корпуса клапана.

Важно: визуальный осмотр уплотнителя при ТО на микротрещины и расслоения – обязательная профилактика протечек.

Специфика клапанов для заднего стекла и фар в разных моделях

Основное различие между клапанами для задних стекол и фар заключается в пропускной способности и расположении. Клапаны для заднего стекла обычно монтируются в бачок омывающей жидкости или тройник магистрали, так как подача струи требует меньшего давления. В отличие от них, клапаны для фар чаще встраиваются в форсунки фар напрямую – из-за необходимости создания более мощной струи для удаления грязи с удалённых элементов и противодействия встречному воздушному потоку.

Конструкция клапанов для фар часто подразумевает миниатюризацию и устойчивость к вибрациям, особенно в моделях с ксеноновыми или светодиодными фарами (например, Volkswagen Tiguan, Škoda Octavia). Для внедорожников (Toyota Land Cruiser, Mitsubishi Pajero) критична защита от грязи и льда – клапаны комплектуются усиленными мембранами. В бюджетных авто (Lada Vesta) используются универсальные клапаны для всей системы омыва, тогда как в премиальных (BMW X5, Mercedes GLE) для фар ставят клапаны с электронным управлением и функцией подогрева.

Ключевые критерии выбора по моделям:

• Разъёмы и диаметры штуцеров: у европейских машин (Peugeot, Renault) чаще применяются крестообразные шлицы, у азиатских (Hyundai, Kia) – прямые с удлинёнными хвостовиками.
• Рабочее давление: для фар – от 1.2 бар, для задних стекол – 0.5–0.8 бар.
• Совместимость с жидкостями: "незамерзайки" на муравьиной кислоте (тип F2) требуют клапанов с EPDM-прокладками.

Разборные клапаны против необслуживаемых: сравниваем ресурс

Разборные клапаны конструктивно предусматривают возможность демонтажа корпуса для замены внутренних компонентов: прокладок, мембран или пружины. Это позволяет восстанавливать работоспособность при износе деталей или загрязнении. Необслуживаемые модели выполнены как монолитный блок с запаянным или литым корпусом, исключающим любые ремонтные манипуляции.

Сравнение ресурса характеризуется парадоксом: хотя разборные клапаны теоретически имеют неограниченный срок службы за счет замены элементов, на практике их долговечность часто уступает необслуживаемым аналогам. Герметичность разборных конструкций нарушается при каждом вскрытии, что ускоряет коррозию и износ. Необслуживаемые изделия, изготовленные из современных композитов (нейлон, тефлон), сохраняют целостность корпуса до 5–7 лет, но при поломке подлежат полной замене.

Критичные факторы ресурса:

• Герметичность соединений: у необслуживаемых клапанов стабильнее в течение всего срока эксплуатации
• Устойчивость к вибрациям: литые корпуса менее чувствительны к микроподвижкам
• Восстановимость: разборные модели требуют регулярного контроля уплотнителей

Особенности клапанов для систем камер заднего вида

Клапан для системы камеры заднего вида специфичен, так как связан с подачей омывающей жидкости исключительно на объектив миниатюрной камеры. Основная его функция заключается в моментальной блокировке обратного тока после отключения насоса и прежде всего в предотвращении подсыхания форсунки в состоянии покоя. Образовавшаяся остаточная жидкость в трубке после обратного клапана не сливается в бачок, что исключает завоздушивание магистрали и обеспечивает мгновенную подачу состава при следующей активации. Также минимизируется риск засорения тонких сопел форсунки осадком.

Учитывая монтаж непосредственно в линию шланга вблизи камеры (часто в багажнике, на двери или спойлере), критичны малый размер и вес клапана. Рабочая температура корпуса должна выдерживать как летний нагрев кузовных элементов в южных регионах, так и зимние -25°С и ниже. Надёжность уплотнительных колец и подвижного элемента (шарика или пружинной мембраны) перед замерзанием при контакте со спиртосодержащим стеклоомывателем чрезвычайно важна.

Ключевые параметры выбора

• Давление открытия: Минимальное (обычно 0,2–0,3 атм), совместимое с безнапорным подкачивающим насосом системы камеры.
• Тип соединения: Быстросъёмные тонкие фитинги 4/6 мм (меньше стандартного), адаптированные под штатные трубки.
• Материал: Полипропилен (PP) или POM-пластик (полиоксиметилен), стойкий к химии и морозу. Металл исключен из-за коррозии.
• Ресурс: Повышенная цикличность срабатывания (от 100 тыс.), компактная защитная сетка от загрязнений фрагментами.
• Ориентация: Обязательное исполнение для вертикального монтажа на трубке, чтобы шар осаживался под собственным весом.

Критерий	Важность для камеры	Подходящее решение
Габариты	Крайне высокая	Миниатюрные корпуса (длина ≤ 40 мм, Ø до 12 мм)
Конструкция	Критична	Шариковый клапан с низким усилием пружины (низкий риск залипания шарика на морозе)
Обводка	Обязательна	Встроенный фильтр перед седлом клапана

При прочих равных стоит предпочесть модели с тефлоновым покрытием возвратной пружины – это надёжно защищает её от воздействия агрессивных смесей.

Важные моменты при выборе клапана для автомобилей с датчиком уровня

Наличие датчика уровня омывающей жидкости предъявляет особые требования к конструкции обратного клапана. Неподходящая модель может вызвать ложные срабатывания индикатора или некорректную работу системы оповещения.

Ключевым параметром выступает электрическая совместимость с существующим датчиком уровня. Разные производители используют различные алгоритмы измерения сопротивления, поэтому при подборе необходимо строго сверяться с техническими характеристиками оригинальной детали.

Критерии выбора

Обязательные аспекты для проверки:

• Тип выходного сигнала – аналоговый (реостатный) или цифровой (импульсный) – должен полностью соответствовать бортовой системе
• Диапазон сопротивления контактов в нормальном положении и при срабатывании
• Угол срабатывания заслонки – влияет на чувствительность и исключает ложные тревоги от колебаний жидкости
• Расположение контактной группы – верхнее или боковое подключение должно обеспечивать герметичность при монтаже

Безопасность монтажа

Убедитесь, что корпус клапана изготовлен из материалов, устойчивых к воздействию спиртосодержащих жидкостей (EVA-пластик, нержавеющая сталь). Наличие уплотнительных колец из силикона или EPDM гарантирует сохранность электрических контактов от замыкания при случайном переливе.

Риск	Последствия	Мера предотвращения
Несоответствие импеданса	Постоянный сигнал "низкий уровень"	Проверка сопротивления мультиметром перед установкой
Протечка через контакты	Короткое замыкание цепи	Выбор моделей с влагозащищённым разъёмом IP67

При замене клапана используйте программные адаптеры для калибровки системы при необходимости. Современные автомобили могут требовать программной синхронизации новой детали с блоком управления.

Оригинальные клапаны vs универсальные: критерии выбора

Оригинальные обратные клапаны выпускаются непосредственно производителем автомобиля или его официальными партнёрами. Они гарантированно соответствуют геометрии и техническим требованиям конкретной модели, исключая риски несовместимости.

Универсальные аналоги производятся сторонними компаниями и адаптированы для широкого спектра марок. Их ключевое преимущество – доступность и разнообразие, однако они требуют тщательного подбора по параметрам.

Критерии сравнения:

Параметр	Оригинальный клапан	Универсальный клапан
Совместимость	Идеальная стыковка с заводской системой	Требует проверки посадочных размеров и штуцеров
Качество материалов	Проверенные износостойкие компоненты	Вариативно (от дешёвого пластика до керамики)
Цена	В 2-3 раза дороже универсальных	Доступные бюджетные решения
Ресурс работы	80,000-120,000 км пробега	20,000-60,000 км, зависит от производителя

При выборе учитывайте модель автомобиля: для новых или премиальных машин однозначно рекомендованы оригиналы. Водителям старших авто с ограниченным бюджетом подойдут сертифицированные универсальные аналоги от брендов Bosch, Febi или ERA. Проверяйте маркировку изделия на упаковке: VW/AUDI 5Q0955431 или WXK50061 указывают на ISO-совместимость.

Когда универсал уместен:

• Эксплуатация в умеренном климате без агрессивных реагентов
• Наличие документальной гарантии от продавца
• Возможность визуально сравнить с изношенным образцом

Проверенные производители надежных обратных клапанов

При выборе обратного клапана для омывателя критически важно ориентироваться на продукцию проверенных брендов, зарекомендовавших себя качеством материалов и точным соблюдением производственных стандартов. Известные производители проводят многократные тесты на герметичность и долговечность под давлением, используют химически стойкие полимеры и обеспечивают стабильную работу при экстремальных температурах, что напрямую влияет на отсутствие протечек и преждевременного износа.

Ключевым признаком надежного производителя является предоставление технической документации с точными параметрами потока и давлением срабатывания клапана, а также наличие гарантийных обязательств. Это не только подтверждает соответствие детали заявленным характеристикам, но и упрощает подбор совместимого клапана под конкретную модель автомобиля, минимизируя риски некорректной установки.

Рекомендуемые бренды для разных сегментов

Бренд	Особенности	Доступность
HEPU (Германия)	Каучуковые уплотнители EPDM, корпус из нейлона	Оригинальные поставки для VAG, BMW
Febi Bilstein	Комплекты с фитингами для быстрой замены	Широкий ассортимент для азиатских авто
Gates	Усиленная пружина из нержавеющей стали	Универсальные решения до 3 Бар

Из бюджетных вариантов стратегически верно рассматривать бренды вроде Starline или TYC, которые предлагают сертифицированные аналоги по доступной цене, но перед покупкой следует изучить отзывы на конкретные артикулы – не все линейки одинаково устойчивы к замерзанию жидкости.

Бюджетные аналоги без потери качества: на что обратить внимание

При выборе неоригинального обратного клапана в первую очередь проверяйте материал корпуса. Оптимальны полимеры типа POM (полиоксиметилен) или PP (полипропилен), устойчивые к автохимии и температурным перепадам. Недопустимы дешевый ПВХ или хрупкий пластик – они трескаются при морозах или вибрациях.

Изучите конструкцию пружины и мембраны: стальная пружина должна плотно прилегать к эластичному уплотнителю (EPDM-резина предпочтительна). Проверьте герметичность – подделки часто пропускают жидкость в закрытом состоянии. Шум при работе или залипание клапана – признаки некачественной сборки.

Критерии выбора

• Давление открытия: 0.15–0.3 Бар. Значение ниже приведет к подтеканию, выше – к срабатыванию с опозданием.
• Диаметр штуцеров: только штатные размеры для вашей модели авто (чаще 4–6 мм).
• Температурный диапазон: −40°C до +80°C – особенно критично для северных регионов.

Проверка при покупке

1. Проведите воздушный тест: продуйте клапан ртом – воздух проходит только в одном направлении.
2. Осмотрите стыки: заусенцы или криво установленные детали свидетельствуют о кустарном производстве.
3. Сравните вес с оригиналом: серьезные отклонения говорят об использовании дешевых материалов.

Сравнение материалов мембран

Материал	Средний срок службы	Уязвимость
EPDM-резина	2–4 года	Устойчив к щелочам
Силикон	1–2 года	Деформация при высоком давлении
Дешевая резина	6–12 месяцев	Разрушается от стеклоомывающей жидкости

Избегайте изделий без маркировки производителя – это гарантия отсутствия контроля качества

Средняя стоимость обратных клапанов при самостоятельной покупке

Цена зависит от типа конструкции, материала (номер, силикон, пластик) и бренда производителя: бюджетные варианты доступны от 50 рублей, но для долговечных решений диапазон шире.

Дешёвые клапаны подвержены заклиниванию и протечкам, поэтому приоритет следует отдавать проверенным производителям даже при небольших переплатах – это исключит повторную замену и ущерб электрооборудованию.

Тип клапана	Описание	Средняя цена
Механический шариковый	Простейшая конструкция с металлическим шариком, недолговечен при низких температурах	50–150 ₽
Мембранный	Диафрагменный механизм из резины или синтетики, устойчив к загрязнениям	100–300 ₽
Электромагнитный	С управлением через ЭБУ, для систем с датчиком уровня жидкости	500–2000 ₽
С подогревом	Зимняя модификация со встроенным нагревательным элементом	1000–3500 ₽

Инструкция по самостоятельной замене неисправного обратного клапана

Убедитесь в наличии нового обратного клапана, совместимого с моделью вашего автомобиля. Подготовьте ключи или отвертки (в зависимости от типа креплений), плоскогубцы, ветошь и емкость для слива омывающей жидкости.

Откройте капот и найдите старый обратный клапан. Он расположен в линии подачи жидкости к форсункам, обычно рядом с бачком омывателя или в моторном щите. Застелите место работы ветошью для защиты от капель.

Последовательность действий при замене

1. Снизьте давление в системе: Нажмите рычаг подачи омывателя в салоне до полного прекращения распыления.
2. Демонтируйте старый клапан:
   • Плоскогубцами ослабьте хомуты на трубках с обоих концов клапана (если хомуты винтовые – используйте отвертку)
   • Сдвиньте шланги с патрубков клапана и отложите в сторону
   • Извлеките корпус клапана из крепления (сожмите фиксаторы при наличии)
3. Подготовьте новый клапан:
   • Сравните его со старым: вход/выход и исполнение креплений должны совпадать
   • Проверьте направление потока по стрелке на корпусе
4. Установите новый клапан:
   • Закрепите корпус в посадочном гнезде до щелчка
   • Наденьте шланги на патрубки в правильном направлении: подающая магистраль – к штуцеру со стрелкой "IN"
   • Надежно зафиксируйте хомуты (не допуская перекоса)
5. Проверьте работоспособность:
   • Залейте омывающую жидкость в бачок
   • Включите омыватели лобового и заднего стекла – струи должны бить стабильно без подтеков в местах соединений
   • Убедитесь, что жидкость не сливается обратно в бачок после отключения

Слитую жидкость соберите ветошью. Утилизируйте старый клапан как пластиковые отходы. При появлении протечек подтяните хомуты, но не переусердствуйте во избежание срыва резьбы или деформации шлангов.

Необходимые инструменты: кусачки, фиксаторы шлангов

Для замены обратного клапана омывателя потребуется минимальный набор инструментов, позволяющий безопасно и аккуратно демонтировать старую деталь и установить новую. Основной упор делается на инструменты для работы с резиновыми шлангами системы подачи жидкости к стеклоомывателям.

Кусачки или острый нож необходимы для аккуратного обрезания изношенных участков шлангов перед установкой клапана – это обеспечивает плотное соединение без протечек. Фиксаторы шлангов нужны для пережимания подающих трубок во время замены и предотвращения утечки жидкости из бачка омывателя.

Дополнительные приспособления

• Плоскогубцы: Для аккуратного снятия старых креплений и хомутов
• Чистая ветошь: Для удаления остатков жидкости при отсоединении шлангов
• Перчатки: Защита рук от загрязнения химическим составом жидкости

Как правильно отсоединить старые шланги без повреждений

Перед демонтажем шлангов омывателя подготовьте чистую ветошь и плоскогубцы с гладкими губками. Убедитесь, что заглушка нового клапана корректно встанет на место старого – измерьте посадочный диаметр.

Приступите к освобождению фиксаторов: пластиковые зажимы аккуратно отожмите отвёрткой на 2-3 мм, избегая резких движений. Если используется цанговый соединитель, нажмите на выступающее кольцо пальцами, одновременно прокручивая шланг.

Последовательность действий

Придерживайтесь строгого алгоритма:

1. Обездвижьте шланг: левой рукой зафиксируйте патрубок клапана
2. Контролируйте усилие: потягивайте шланг на себя враскачивающими движениями
3. Аварийное решение при прикипании:
   • Прогрейте соединение феном (60-70°C)
   • Нанесите WD-40 на стык
   • Выждите 5 минут перед повторным отсоединением

Никогда не отрезайте шланги ножом – это сократит их длину и нарушит герметичность после установки. При работе с металлическими трубками очищайте резьбовые соединения мелкой наждачной бумагой.

Тип соединения	Инструмент	Риск повреждения
Быстросъёмное (клипса)	Плоская отвёртка	Сломанный фиксатор
Резьбовое	Ключ на 10-12 мм	Сорванная резьба

Последовательность установки нового клапана в трубопровод

Подготовьте инструменты: разводной ключ, герметик (лён, фум-лента), ветошь, ёмкость для остатков воды.

Перекройте подачу воды в системе, сбросьте давление открытием крана. Убедитесь в отсутствии остаточной жидкости в трубах.

Пошаговая инструкция монтажа

1. Демонтируйте старый клапан при необходимости: открутите резьбовые соединения ключом, предварительно подставив ёмкость.
2. Очистите резьбу на трубах от старого герметика металлической щёткой. Проверьте целостность резьбовых участков.
3. Нанесите герметик на наружную резьбу трубы равномерным слоем (2-3 витка фум-ленты или пряди льна с пастой).
4. Вкрутите клапан вручную до упора, соблюдая направление потока (указано стрелкой на корпусе). Докрутите ключом на 1/2-1 оборот без перетяжки.
5. Проверьте герметичность: плавно откройте воду, обследуйте стыки на предмет протечек. При необходимости подтяните соединения.

Контрольное тестирование системы после замены

После установки нового обратного клапана заполните бачок омывателя чистой водой, запустите двигатель и несколько раз активируйте подачу жидкости лобового стекла. Проследите, чтобы струи из форсунок били равномерно, без прерываний, а остатки жидкости не стекали по капоту при отключенной системе. Убедитесь, что характерное «бульканье» в салоне исчезло – это подтвердит отсутствие воздушных пробок.

Проведите проверку на герметичность в статическом режиме: осмотрите места соединений клапана и подводящих шлангов на предмет подтеканий. Особое внимание уделите зоне крепления к бачку и форсункам. При обнаружении влаги немедленно заглушите двигатель, сбросьте давление в системе и перетяните хомуты либо замените поврежденные уплотнители.

Ключевые критерии успешного тестирования

• Безотказная подача – жидкость поступает к форсункам при первом же нажатии на рычаг
• Отсутствие самопроизвольного стекания после отключения насоса
• Тихая работа насоса без гула или вибраций
• Чистый бачок – мутность или осадок в жидкости указывают на необходимость промывки системы

Типичные ошибки монтажа: пережатие шлангов, обратная установка

Пережатие подводящих шлангов в местах установки клапана или на изгибах трассы – распространённая проблема. Это происходит при использовании слишком тугих хомутов, монтаже клапана вплотную к другим узлам или при сильном перегибе шланга. Пережатие создаёт значительное гидравлическое сопротивление на пути жидкости, что резко снижает давление в системе после точки зажима.

Последствия часто маскируются под неисправность насоса или засор форсунок:

• Слабая струя или её отсутствие на лобовом стекле из-за недостаточного давления подачи.
• Неравномерная работа омывателя заднего стекла или фар, если клапан установлен в их магистралях.
• Повышенная нагрузка на двигатель насоса омывателя, что может привести к его преждевременному выходу из строя.

Обратная установка клапана – монтаж не по направлению потока жидкости. Обратный клапан конструктивно предназначен для пропуска жидкости только в одну сторону. Установленный "задом наперёд" (против направления стрелки на корпусе или схемы потока) он полностью блокирует проходное сечение для жидкости, так как его основной запирающий элемент (шарик, мембрана) не может открыться под давлением с "неправильной" стороны.

• Полное отсутствие подачи жидкости к форсункам – главный и очевидный признак.
• Насос работает, но жидкость не поступает не только к форсункам дальних зон (лобового стекла), но и по всей магистрали.
• Попытка продуть шланг после ошибочно установленного клапана (например, со стороны форсунок) встретит непреодолимое сопротивление.

Причины преждевременного износа резиновых элементов клапана

Резиновые уплотнители и мембраны обратного клапана подвергаются постоянным механическим и химическим нагрузкам. Их деградация неизбежна, но ряд факторов значительно сокращает рабочий ресурс.

Негативные воздействия ускоряют потерю эластичности, приводят к растрескиванию или разрыву материала. Понимание этих причин помогает продлить срок службы компонента.

• Агрессивные реагенты: Спиртосодержащие жидкости, растворители и зимние омыватели с метанолом разъедают резину, вызывая её набухание или расслоение.
• Перепады температур: Экстремальный холод делает материал хрупким, а нагрев от двигателя ускоряет процесс старения и потерю эластичности.
• Механическое трение: Постоянное срабатывание клапана приводит к истиранию уплотнительных поверхностей о металлический корпус или седло.
• Высокое давление в системе: Превышение штатных значений (от 3 атм) деформирует мембрану, провоцируя микроразрывы и усталостные дефекты.
• Загрязнения в жидкости: Абразивные частицы из бачка или магистрали царапают резиновые поверхности, нарушая герметичность.
• Некорректный монтаж: Перетяжка резьбовых соединений вызывает перекос и местное перенапряжение материала.

Уход за клапаном: чистка и сезонное обслуживание

Регулярная профилактика обратного клапана предотвращает засоры и коррозию. Осадок от некачественной жидкости, пыль и микрочастицы из бачка постепенно накапливаются в его внутренних каналах, что может привести к залипанию мембраны или ослаблению пружины.

Признаками загрязненного клапана считаются подтекания жидкости из бачка при парковке под уклоном, уменьшенный напор на форсунках или полное отсутствие подачи омывателя даже при полном бачке. Проверяйте клапан ежегодно весной перед активным сезоном насекомых и осенью перед наступлением морозов.

Порядок чистки:

1. Отсоедините шланги и демонтируйте клапан с посадочного места
2. Промойте корпус и внутренние элементы под струей теплой воды
3. В случае стойких загрязнений используйте мягкую щетку и неагрессивное моющее средство
4. Тщательно ополосните и высушите клапан перед обратной установкой
5. Проверьте подвижность его механизмов: мембрана должна свободно ходить, пружина – сжиматься/разжиматься

Особенности зимнего обслуживания: Перед началом заморозков:

• Полностью слейте летнюю жидкость из системы
• Промойте бачок чистой водой, пропуская ее через весь контур с клапаном
• Заправляйте исключительно зимние омыватели с температурой замерзания минимум –25°C
• Обязательно продуйте шланги компрессором после чистки для удаления остатков влаги

Чистка клапана без разборки системы омывателя

Признаком загрязнения обратного клапана омывателя служит слабая подача жидкости, подтёки на элементах системы или самопроизвольное стекание воды после выключения двигателя. В таких случаях можно попытаться устранить проблему без демонтажа узлов, что сохранит время и снизит риск повреждения деталей.

Для очистки подготовьте дистиллированную воду, медицинский шприц (10–20 мл) и тонкую гибкую трубочку. Отсоедините патрубок, идущий от насоса омывателя к форсункам, после чего аккуратно залейте в магистраль воду с помощью шприца. Дайте жидкости вытекать свободно – это вымоет загрязнения из клапана и трубопровода.

• Промывка дистиллированной водой: Заполните бачок и включите омыватель на 3–5 секунд, затем сделайте паузу 10 секунд. Повторите 10 циклов.
• Альтернативные растворы: Добавьте в бачок 100 мл столового уксуса или 50 мл изопропилового спирта, включите систему на 1–2 минуты.

• Продувка воздухом: Отсоедините шланг подачи и продуйте его компрессором (давление до 1 бар) в обоих направлениях.
• Механическое воздействие: Слегка постучите по корпусу клапана рукояткой отвёртки для разрушения известковых отложений.

Проверка результата: После процедур залейте чистую жидкость и проверьте напор струи, отсутствие протечек и работу клапана при изменении оборотов двигателя. Если промывка не помогла – клапан требует замены.

Профилактика замерзания клапана зимой

Главная задача – не допустить образования ледяных пробок в узких каналах обратного клапана. Застой жидкости при низких температурах приводит к блокировке мембраны, делая всю систему омывателя неработоспособной. Особенно критично это для моделей с расположением узла в подкапотном пространстве, где сохраняются минусовые температуры после простоя.

Эффективные меры профилактики включают применение специальных сезонных жидкостей и регулярное использование системы. Своевременное обслуживание позволяет избежать износа резиновых уплотнителей клапана из-за кристаллизации воды. Переход на зимние омывающие составы до наступления холодов является обязательным минимумом.

Ключевые методы предотвращения замерзания:

• Используйте исключительно зимнюю омывайку с температурой замерзания -25°C и ниже. Концентраты с функцией антиобледенения разрушают начинающие формироваться кристаллы льда.
• Старайтесь не оставлять бак пустым. Половина объема незамерзающей жидкости создает буфер против переохлаждения.
• Активируйте омыватель ежедневно, даже при отсутствии загрязнений стекла. Кратковременный прогон жидкости через клапан предотвращает застой и обновляет легкозамерзающий слой на мембране.
• Контролируйте клапан визуально перед морозами. Потрескавшиеся или задубевшие резиновые уплотнения подлежат немедленной замене – через микрощели проникает конденсат.

Важно: При аномальных холодах или подозрении на частичное промерзание не допускайте принудительной прокачки системы дольше 10 секунд – это сожжет мотор насоса. Локальный прогрев клапана строительным феном (не открытым пламенем!) допустим только при снятом узле.

Диагностика других проблем системы при сохранении течи после замены обратного клапана

Проверьте целостность всех магистралей подачи жидкости: осмотрите шланги на участках между бачком омывателя, насосом и форсунками. Уделите внимание зонам перегибов и контакта с острыми кромками кузова. Даже микротрещины в резине провоцируют подтекание, особенно при вибрации во время движения.

Протестируйте герметичность мест соединений: затяните хомуты на патрубках, проверьте резьбовые фитинги на форсунках и насосе. Убедитесь в отсутствии деформации уплотнительных колец в быстроразъёмных соединителях – их повреждение часто имитирует течь клапана.

Дополнительные элементы для проверки

• Резервуар омывателя: осмотрите дно и стенки бачка на предмет трещин (особенно в зоне крепления насоса).
• Насос стеклоомывателя: демонтируйте и проверьте уплотнительную прокладку места монтажа – износ или перекос вызывают просачивание жидкости.
• Форсунки распылителей: при трещинах в корпусе или износе уплотнительных колец жидкость стекает на кузов по трассе магистрали.

Используйте практичный способ локализации течи: тщательно высушите компоненты системы салфеткой, запустите подачу жидкости на 5-7 секунд и сразу проведите визуальный контроль. Повторите процедуру после 10-минутного простоя – это поможет выявить как активные, так и медленные протечки.

Компонент	Типовая причина течи	Решение
Шланги	Трещины, расслоение	Замена участка (диаметр 4-6мм)
Соединители	Деформация уплотнений	Замена колец/фитингов
Бачок	Разлом возле горловины	Сварка пластика или замена

Важно: При отсутствии явных дефектов проверьте давление в системе – неисправность редуктора насоса (заклинивание на максимуме) создаёт избыточное давление, выдавливающее жидкость через ослабленные соединения.

Распространенные мифы о необходимости обратного клапана

Некоторые автовладельцы утверждают, что обратный клапан совершенно бесполезен, так как жидкость в бачке омывателя не может самостоятельно вытекать через форсунки из-за силы тяжести. Это опасное заблуждение: воздух при перепадах температуры или вибрациях легко проникает в трубки, вызывая завоздушивание системы.

Другой распространенный миф гласит, что установка клапана критически снижает давление в магистрали. На деле качественные изделия создают минимальное сопротивление потоку жидкости, а видимый эффект в виде задержки распыления на 1-2 секунды лишь подтверждает корректную работу клапана по блокировке обратного слива.

Ошибочные убеждения

• «Клапан нужен только для дешевых стеклоомывателей»: Качество жидкости не влияет на физику обратного тока. Даже дорогие составы подвержены испарению и образованию воздушных пробок.
• «Механизм забивается после первого сезона»: Современные силиконовые мембраны устойчивы к осадкам. Проблемы возникают лишь при использоваии низкокачественных смесей с крупными взвесями.
• «Монтаж требует навыков и специнструментов»: Установка сводится к разрыву шланга и фиксации клапана стрелкой к форсункам. В большинстве авто доступ возможен без демонтажа панелей.

Случаи, когда установка дополнительного клапана не требуется

Если система омывателя в автомобиле изначально оборудована встроенным обратным клапаном, монтировать дублирующий элемент бессмысленно. Это характерно для большинства современных моделей, где производитель предусмотрел защиту от обратного тока жидкости в конструкции шлангов или форсунок.

При стабильной работе омывателя без подтёков, завоздушивания или задержки подачи жидкости установка не нужна. Если при активации струя появляется мгновенно и не стекает обратно в бачок после выключения – система функционирует корректно без дополнительной модификации.

Конкретные примеры отсутствия необходимости

• Исправность штатного клапана: Когда планируется замена форсунок или бачка, но проверка подтверждает герметичность существующего узла.
• Умеренный климат: При эксплуатации авто в регионах без морозов, где риск замерзания воды в трубках минимален.
• Новый авто или агрегаты: В машинах с пробегом до 3–5 лет, где износ компонентов пока не влияет на работу системы.
• Использование зимних жидкостей: При регулярном применении омывайки с антифризными свойствами, снижающей кристаллизацию остатков в магистралях.

Рекомендуемая периодичность проверки работоспособности клапана

Регулярная проверка обратного клапана критически важна для предотвращения утечек жидкости, завоздушивания системы и снижения эффективности омывателя. Неисправность этого элемента приводит к неполадкам в работе форсунок и преждевременному выходу из строя насоса.

Специалисты рекомендуют придерживаться следующих интервалов контроля состояния клапана в зависимости от условий эксплуатации:

• Стандартный режим: каждые 20 000 км пробега или 1 раз в год (при систематическом использовании омывателя)
• Интенсивная эксплуатация: каждые 10 000 км или перед началом зимнего сезона (особенно при применении незамерзающих жидкостей)
• Экстренные случаи: немедленно при появлении симптомов неисправности (падение напора струи, подтёки на деталях, самопроизвольное вытекание жидкости из форсунок)

Какой клапан выбрать для авто с повышенными требованиями

Автомобили с повышенными требованиями эксплуатируются в экстремальных условиях: при сверхнизких или высоких температурах, в условиях сильной вибрации или агрессивных химических сред. Сюда относятся коммерческий транспорт, внедорожники, машины регионов с полярным климатом или производственных зон.

Критически важные параметры выбора: устойчивость к износу в условиях постоянной тряски, герметичность при перепадах давления, совместимость с химически активными жидкостями. Стандартные пластиковые модели не подходят – требуются специализированные решения с усиленной конструкцией.

Ключевые критерии:

• Материал корпуса: нержавеющая сталь AISI 304/316 или латунь вместо пластика
• Рабочий диапазон температур: от -50°C до +120°C для арктических или жарких регионов
• Тип мембраны: силиконовая или фторкаучуковая (FKM) для химической стойкости
• Запорный элемент: шарик из стеклонаполненного полипропилена для виброустойчивости
• Подтверждённая совместимость: с незамерзающими жидкостями на основе этанола/метанола

Параметр	Для стандартных авто	Для повышенных требований
Давление срабатывания	0.2–0.5 бар	0.1–1.2 бар
Ресурс циклов	до 10 000	от 30 000
Защита от протечек	базовая	двойное уплотнение

Особенности подбора для ветхих шлангов и старой системы

При оснащении изношенного комплекта омывателя обратный клапан должен компенсировать возрастные проблемы системы: рассохшиеся уплотнения, потерю эластичности шлангов и загрязнённые каналы. Критически важна инвазивность монтажа – выбранная модель не должна создавать давление выше критического для шлангов, рискуя разорвать их при резком открытии клапана. Минимально допустимое значение возвратного напора (0.2-0.3 бар) предотвратит протечки на соединениях без избыточной нагрузки.

Жёсткость пружины клапана требует индивидуального расчёта: ресурс старых труб снижает способность гасить гидроудары. Для систем с подачей от вихревых насосов рекомендованы дисковые конструкции с высоким циклом срабатывания, тогда как шариковые модификации оптимальны при диафрагменных насосах старого образца из-за плавности хода. Проверьте условный проход (DN) – он обязан совпадать с диаметром магистрали во избежание заужения потока.

Критерии выбора

• Тип присоединения: Предпочтителен резьбовой монтаж (например, BSPP), а не врезные клипсы, создающие точечную нагрузку на ветхий шланг.
• Материалы корпуса: Латунь или нержавеющая сталь – для агрессивных реагентов; ABS-полимеры – для систем без ТОСОЛа.
• Вес оснастки: Клапаны тяжелее 50 грамм требуют дополнительных кронштейнов во избежание провисания шланга.

Дополнительные меры: перед установкой промойте магистраль дистиллированной водой для удаление окалины и песка – абразивные частицы ускоряют износ седла клапана. Для систем старше 10 лет используйте связку из фильтра грубой очистки (50 мкм) перед защитным элементом.

Резюме: ключевые критерии покупки качественного обратного клапана

Правильно подобранный обратный клапан для омывателя исключает обратный ток жидкости в бачок, защищает насос от сухого хода и гарантирует мгновенную подачу жидкости на стекло при активации. Игнорирование параметров выбора приводит к протечкам системы, замерзанию форсунок зимой и снижению эффективности очистки.

Для надежной работы устройства в любых условиях уделите внимание трем критичным аспектам: совместимости с вашим автомобилем, технической спецификации клапана и качеству изготовления. Сочетание этих факторов определяет долговечность и стабильность функционирования элемента.

• Параметры совместимости:
  • Диаметры подключения: точное соответствие шлангам вашей модели авто
  • Тип резьбы: метрическая/дюймовая, наружная/внутренняя
  • Способ монтажа: врезной/встроенный в сопло/резьбовой
• Эксплуатационные характеристики:
  • Рабочая температура: устойчивость к экстремальным холодам (ниже -30°C)
  • Давление срабатывания: 0.1–0.5 Бар для безопасности насоса
  • Сопротивление потоку: минимальное значение для сохранения напора
• Конструкционные особенности:
  • Материал корпуса: морозостойкий нейлон или ABS-пластик
  • Уплотнители: EPDM-резина для химической стойкости
  • Тип механизма: предпочтение шариковым клапанам (против пружинных)
  • Антикоррозионная защита металлических элементов

Инструкция по самостоятельному изготовлению временного аналога

Это временное решение для поддержания работы омывателя до приобретения штатного клапана. Используйте только в экстренных случаях, так как надежность и долговечность самодельных вариантов значительно ниже. Загрязнение системы или утечка жидкости могут привести к нежелательным последствиям.

Основная задача создаваемого устройства – обеспечивать односторонний поток жидкости из бачка к форсункам омывателя и блокировать её обратный стекание в бачок под действием силы тяжести после выключения насоса.

Простой вариант из медицинской капельницы и шарика

1. Подготовка материалов и инструментов: Вам понадобится:
   • Отрезок чистой медицинской трубки от капельницы (примерно 15-25 см).
   • Небольшой плотный пластиковый или стеклянный шарик (легко катящийся, диаметром чуть больше внутреннего диаметра трубки; в крайнем случае, подойдёт чистая гладкая дробинка или шарик от шарикового подшипника подходящего размера).
   • Острый нож или бокорезы.
   • Изолента или пластиковые хомуты.
   • Пластиковые тройники или муфты от той же капельницы (необязательно, для удобства подключения).
2. Изготовление клапана:
1. Отрежьте от капельницы один отрезок нужной длины.
2. Положите шарик внутрь этого отрезка трубки примерно посередине. Шарик должен свободно перекатываться вдоль короткого участка, но НЕ выпадать и плотно перекрывать просвет при контакте со стенкой.
3. Если шарик проскакивает к концам и выпадает, сделайте внутри трубки утолщения (аккуратно размягчив пластик *со стороны будущей выпуклости*) или вставьте мелкие ограничители (например, кусочки зубочисток, плотно вбитые в трубку и обрезанные заподлицо). Один ограничитель ставьте между шариком и направлением УЖЕ ОТСОЕДИНЕННОГО от форсунки конца трубки (откуда может идти обратный слив), второй – перед шариком со стороны бачка/насоса.
3. Подключение:
1. Отсоедините шланг омывателя от штатного обратного клапана или от форсунки / тройника форсунок.
2. В разрыв этого шланга вместо штатного клапана вставьте ваш самодельный клапан.
3. Ориентируйте клапан правильно! Шарик должен двигаться в сторону форсунок при работе насоса и сразу падать/откатываться обратно, чтобы заблокировать просвет при попытке обратного тока.
   • Со стороны насоса/бачка → Шарик → Ограничитель → Трубка к форсункам.
4. Прочно закрепите самодельный клапан, используя пластиковые хомуты или изоленту на местах соединений с оригинальным шлангом. Соединения герметизировать *по возможности*.

Важно: Тщательно проверьте всю систему на герметичность после установки и убедитесь, что при подаче напряжения насос НЕ качает жидкость мимо шарика при включении (не создаётся ли утечка до него) и что после выключения насоса вода перестает капать из форсунок (шарик герметично садится на седло/ограничитель). Если клапан установлен в подкапотном пространстве вне моторного отсека (например, в колесной арке при подключении заднего омывателя), позаботьтесь о защите от попадания грязи или льда.

Помните: Данное устройство – только временная мера на крайний случай! Шарик может залипнуть из-за грязи дать течь, ограничители – разрушиться. При первой же возможности замените его исправным промышленно изготовленным клапаном.

Список источников

При подготовке статьи об обратных клапанах омывателя были изучены тематические технические ресурсы, руководства производителей и отраслевые издания.

Следующие материалы содержат информацию о принципах работы, типах устройств и критериях выбора компонентов системы омывания стекол.

• Автомобильные системы очистки стекол. Технический справочник для специалистов сервиса. Издательство "Автотехнологии". 2021
• Рыбаков И. В. Эксплуатация электрооборудования современных автомобилей. Учебное пособие. Москва, 2020
• Технический бюллетень. Отдел разработки систем очистки. HELLA GmbH & Co. KGaA. Выпуск №TL-412
• Стандарт ISO 9148:2020 "Дорожные транспортные средства – Системы очистки стекол – Требования к компонентам"
• Официальная техническая документация на компоненты омывателей. Каталог Bosch Automotive Aftermarket
• Журнал "Автосервис Профи". Спецвыпуск "Зимнее обслуживание авто". Декабрь 2022
• Методические рекомендации по диагностике неисправностей системы омывания. Образовательный портал AutoEducation.ru

Видео: Обратный клапан на полив. Зачем и для чего он нужен?


• ВАЗ 2109 - Какое масло защитит вашу коробку?

• Обозначения предохранителей - разбираем маркировку и подбираем подходящий

• Пассат Авто — отзывы, услуги, сервис от клиентов
