Обслуживание и регулировка карбюраторов Keihin для мотоциклов
Статья обновлена: 18.08.2025
Карбюраторы Keihin десятилетиями остаются эталоном надежности и точной работы топливных систем мотоциклов.
Отсутствие своевременного обслуживания или некорректная регулировка напрямую влияют на запуск двигателя, расход топлива, динамику и ресурс силового агрегата.
Правильная настройка японского карбюратора обеспечивает стабильную работу мотоцикла на всех режимах и предотвращает типичные неисправности.
Необходимые инструменты для обслуживания
Комплексное обслуживание карбюратора Keihin требует точного набора инструментов. Отсутствие специализированных приспособлений может привести к повреждению хрупких компонентов и некорректной регулировке топливной системы.
Подготовьте инструменты заранее, чтобы исключить простои в процессе работы. Минимальный набор включает как базовые мехаинструменты, так и профильные устройства для диагностики и тонкой настройки.
Основной перечень инструментов
Стандартные мехаинструменты:
- Набор отверток: крестовые (JIS стандарта), шлицевые с тонким жалом
- Торцевые головки 8-12 мм с трещоткой и удлинителем
- Плоскогубцы с длинными губками (утконосы)
- Пинцет для работы с мелкими деталями
Специализированные приспособления:
| Инструмент | Назначение |
|---|---|
| Очиститель карбюратора | Удаление смол и отложений в каналах |
| Комплект ёршиков для жиклёров | Прочистка топливных и воздушных калибровочных отверстий |
| Вакуумный синхронизатор | Выравнивание разряжения в многокарбюраторных системах |
| Штангенциркуль | Замер высоты поплавка с точностью до 0.1 мм |
Контрольно-измерительные приборы:
- Тахометр для регулировки оборотов холостого хода
- Манометр для проверки давления топлива
- Набор щупов для зазоров дроссельных заслонок
- Ультразвуковая ванна (рекомендуется для глубокой очистки)
Используйте только качественные инструменты при работе с регулировочными винтами – деформированные шлицы на смесительных винтах потребуют замены дорогостоящих компонентов. Храните демонтированные жиклёры в пронумерованных ячейках для предотвращения путаницы.
Безопасность при разборке: меры предосторожности
При разборке карбюратора Keihin критически важно исключить контакт с горючими веществами. Остатки бензина в поплавковой камере и каналах создают риск возгорания и отравления парами углеводородов. Работы проводятся только в хорошо вентилируемом помещении вдали от источников открытого огня, искр и нагревательных приборов.
Предварительно отсоедините топливный шланг и слейте остатки горючего в специальную емкость. Обязательно снимите клеммы с аккумулятора мотоцикла перед началом работ – это предотвратит случайное искрообразование и замыкание электроцепи при контакте инструментов с проводкой.
Обязательные процедуры
- Используйте защитную экипировку: очки от летящих пружин/шайб, перчатки для предотвращения порезов о металлические кромки
- Очистите корпус перед разборкой: удалите грязь щеткой и сжатым воздухом, чтобы абразивные частицы не попали в жиклеры
- Применяйте специализированный инструмент: JIS-отвертки вместо Phillips для винтов, съемники для осей дросселя
- Фиксируйте последовательность демонтажа: фотографируйте этапы, раскладывайте детали в порядке снятия на чистую поверхность
- Особое внимание – мелким элементам: иглам, пружинам, шарикам-подшипникам (работайте над лотком с магнитным дном)
- Избегайте механических повреждений: не прикладывайте избыточное усилие к хрупким деталям (поплавковая камера, заслонки)
| Запрещенные действия | Альтернатива |
| Продувка ртом жиклеров | Использование сжатого воздуха (до 3 бар) |
| Чистка металлическими щетками | Ультразвуковая ванна + мягкие ершики |
| Хранение без маркировки | Контейнеры с ячейками + подписи позиций |
Демонтаж карбюратора с мотоцикла
Отсоедините топливный шланг, идущий от бензобака к карбюратору, предварительно пережав его или подготовив ёмкость для слива остатков горючего. Снимите трос привода дроссельной заслонки, аккуратно выкрутив регулировочные гайки и отсоединив наконечник троса от рычага карбюратора.
Ослабьте хомуты крепления воздушного фильтра к впускному патрубку карбюратора и патрубка карбюратора к двигателю. При наличии вакуумных шлангов (например, для привода крана бензобака или системы вентиляции) – аккуратно снимите их, запомнив расположение.
Извлечение узла
- Сдвиньте карбюратор в сторону двигателя, освобождая его выходной патрубок из посадочного места впускного коллектора.
- Поверните карбюратор, чтобы вывести входной патрубок из корпуса воздушного фильтра.
- Аккуратно извлеките карбюратор в направлении вверх или вбок (в зависимости от компоновки рамы). Избегайте деформации крепёжных фланцев и патрубков.
Важно: Заглушите открытые патрубки двигателя и воздушного фильтра чистыми тряпками или специальными пробками для предотвращения попадания пыли и мусора.
| Тип крепления | Действия при демонтаже |
| Резиновые манжеты с хомутами | Ослабьте хомуты отверткой или ключом |
| Болтовое соединение (фланец) | Выкрутите крепёжные болты/гайки |
| Комбинированное | Сначала ослабьте хомуты, затем открутите болты |
- Проверьте состояние резиновых уплотнителей впускного коллектора и патрубка воздушного фильтра – при наличии трещин или задубевания их необходимо заменить.
- При сильном "прикипании" патрубков – аккуратно прогрейте резину строительным феном или смочите WD-40, не применяя грубую силу.
Частичная разборка: снятие поплавковой камеры
После демонтажа карбюратора с мотоцикла и очистки его внешних поверхностей переходят к снятию поплавковой камеры. Убедитесь в наличии чистой рабочей зоны и подходящих инструментов: крестовой и шлицевой отверток, а также тонкого пинцета для извлечения мелких деталей.
Расположите карбюратор дном вверх на устойчивой поверхности. Обратите внимание на количество крепежных винтов, удерживающих крышку поплавковой камеры – обычно их 3-4 штуки. Винты могут быть скрыты под слоем грязи или лака, поэтому тщательно осмотрите периметр.
Последовательность действий
- Открутите крепежные винты поочередно крестовой отверткой, придерживая карбюратор. Если винты "прикипели", аккуратно нанесите проникающую смазку на резьбу и выждите 5-10 минут.
- Снимите крышку камеры плавным движением после удаления всех винтов. При сопротивлении легко постучите рукояткой отвертки по корпусу для разрушения уплотнения.
- Извлеките поплавковый механизм, аккуратно поддев его за ось пинцетом. Фиксируйте положение оси относительно корпуса – она может свободно выпадать при наклоне.
- Достаньте игольчатый клапан, сняв его с ушка поплавка. Запомните ориентацию клапана и пружинной шайбы под ним.
Критичные моменты: Не прикладывайте избыточное усилие при откручивании винтов – шлицы легко срываются. Избегайте деформации поплавка – не давите на него инструментами. Все демонтированные детали сразу складывайте в контейнер, исключая потерю мелких элементов.
| Деталь | Риск повреждения | Мера предосторожности |
|---|---|---|
| Винты крепления | Срыв шлица, поломка резьбы | Использование точно подобранной отвертки |
| Поплавковая ось | Загиб, заклинивание | Извлечение строго перпендикулярно плоскости корпуса |
| Игольчатый клапан | Загрязнение уплотнительного конуса | Хранение в чистом топливе или керосине |
Чистка жиклёров ультразвуком
Ультразвуковая чистка является наиболее эффективным методом удаления стойких отложений из внутренних каналов жиклёров, эмульсионных трубок и других мелких деталей карбюратора Keihin, недоступных механической очистке. Кавитационные волны, генерируемые ультразвуковой ванной, проникают во все микроскопические полости, разрушая и отслаивая смолы, лаковые отложения и частицы грязи, обеспечивая полное восстановление пропускной способности топливных каналов.
Для процедуры необходим специальный ультразвуковой очиститель подходящего размера и специализированный моющий раствор для карбюраторов (либо его водный раствор согласно инструкции). Категорически недопустимо использовать агрессивные кислоты, ацетон или бензин, так как они могут повредить материалы деталей или корпуса самого аппарата. Время воздействия ультразвука и концентрация раствора подбираются индивидуально в зависимости от степени загрязнения.
Порядок действий
- Демонтаж и разборка: Снимите карбюратор с мотоцикла. Аккуратно выкрутите все топливные (главный, холостого хода) и воздушные жиклёры, эмульсионные трубки, игольчатый клапан и другие мелкие элементы, подлежащие очистке. Снимите поплавки.
- Предварительная очистка: Удалите крупные загрязнения и остатки старого топлива с деталей с помощью очистителя карбюратора в аэрозоле и сжатого воздуха. Это повысит эффективность ультразвука.
- Подготовка ванны: Залейте в резервуар ультразвукового очистителя чистящий раствор в количестве, достаточном для полного погружения всех деталей. Следуйте инструкции к раствору по разбавлению. Прогрейте раствор до рекомендуемой температуры (обычно 50-60°C).
- Помещение деталей: Разместите все жиклёры, трубки и другие мелкие детали в специальной сетчатой корзинке или подвесе. Важно: Не кладите детали непосредственно на дно ванны.
- Чистка: Включите ультразвуковой очиститель на выбранное время (стартовать можно с 10-15 минут для умеренных загрязнений). Для сильных отложений может потребоваться несколько циклов с промежуточной проверкой.
- Промывка: После ультразвуковой обработки немедленно извлеките детали. Тщательно промойте их в чистой дистиллированной воде для удаления остатков раствора и отслоившейся грязи.
- Сушка: Продуйте все каналы жиклёров и детали сжатым воздухом под давлением до полного удаления влаги. Убедитесь в отсутствии капель воды внутри.
- Визуальный контроль и продувка: Внимательно осмотрите все отверстия жиклёров на просвет – они должны быть абсолютно чистыми и круглыми. Еще раз продуйте каждый жиклёр сжатым воздухом для гарантии проходимости.
Критически важные моменты:
- Алюминиевые детали: Ультразвук может повредить поверхности алюминиевых деталей (например, корпуса карбюратора, поплавковой камеры) или вызвать кавитационную эрозию. Чистите в ультразвуке только латунные/стальные жиклёры, иглы, трубки! Корпус карбюратора и поплавковую камеру чистите только вручную.
- Поплавки: Пластиковые поплавки Keihin нельзя помещать в ультразвуковую ванну – высокие температуры и кавитация могут их деформировать или разрушить. Протирайте их только чистой ветошью, смоченной в очистителе.
- Резиновые уплотнения: Все резиновые манжеты, кольца, диафрагмы ускорительного насоса обязательно снимаются перед любой чисткой (ультразвуковой или химической), так как моющие растворы и ультразвук их разрушают. Чистят и сушат их отдельно, без применения агрессивной химии и нагрева.
- Проверка калибровки: После чистки ни в коем случае не прочищайте отверстия жиклёров проволокой, булавками или сверлами – это безвозвратно изменит их калибровку и нарушит работу карбюратора.
Рекомендуемые параметры для ультразвуковой чистки жиклёров Keihin:
| Параметр | Рекомендуемое значение | Примечание |
|---|---|---|
| Раствор | Специализированный для карбюраторов | Не использовать кислоты, ацетон, бензин |
| Концентрация | Согласно инструкции к раствору | Обычно 10-25% водный раствор |
| Температура | 50-60°C | Повышает эффективность |
| Время цикла | 10-30 минут | Зависит от загрязнения; при необходимости повторить |
| Частота УЗ | 35-45 кГц | Стандартный диапазон бытовых/полупроф. аппаратов |
Промывка каналов карбюратора
Загрязнение каналов – основная причина некорректной работы Keihin. Отложения топливных смол, пыли и микрочастиц нарушают пропускную способность жиклёров, эмульсионных трубок и переходных отверстий, что ведёт к обеднению смеси, провалам в работе двигателя и затруднённому пуску.
Промывка выполняется при полной разборке карбюратора с обязательным демонтажем всех регулировочных элементов. Используются специализированные аэрозольные очистители карбюраторов на основе ацетона или кетонов, растворяющие органические отложения без повреждения алюминиевых деталей и уплотнителей.
Порядок действий
- Снять карбюратор с мотоцикла, открутить поплавковую камеру и извлечь дроссельные заслонки
- Вывернуть и отдельно замочить в очистителе:
- Главный и холостой жиклёры
- Иглу распылителя
- Эмульсионную трубку
- Клапан холостого хода
- Обработать аэрозолем каналы в корпусе:
Канал холостого хода Через отверстие за винтом качества смеси Переходные каналы Отверстия за дроссельной заслонкой Главный топливный канал От штуцера подачи до распылителя - Продуть все каналы и детали сжатым воздухом (давление не выше 3 бар)
- Проверить просвет жиклёров на просвет – отсутствие матовых пятен и разводов
Важно: запрещено прочищать каналы металлической проволокой! Для удаления стойких отложений использовать только деревянные зубочистки и ультразвуковую ванну. После сборки обязательна проверка уровня топлива в поплавковой камере и регулировка холостого хода.
Осмотр и чистка дроссельной заслонки
Демонтируйте карбюратор с мотоцикла, отсоедините трос газа и снимите верхнюю крышку корпуса дросселя. Извлеките ось заслонки вместе с самой заслонкой, аккуратно выталкивая штифт крепления. Проверьте состояние поверхности заслонки – на кромках не должно быть зазубрин, вмятин или деформаций. Убедитесь в отсутствии люфта при установке оси в посадочные отверстия корпуса.
Осмотрите внутренние стенки смесительной камеры в зоне хода заслонки. Нагар или грязь на стенках приведут к заеданию. Особое внимание уделите каналу холостого хода и переходным отверстиям под заслонкой – их загрязнение напрямую влияет на стабильность оборотов. Проверьте плотность прилегания заслонки к корпусу в закрытом положении – световой зазор должен отсутствовать по периметру.
Технология чистки
- Очистите заслонку и ось аэрозольным очистителем карбюраторов (Keihin Spray Cleaner рекомендован). Не используйте абразивы или металлические щетки
- Продуйте все каналы сжатым воздухом (давление не более 3 атм), уделяя внимание жиклерам ХХ
- Протрите посадочные места оси в корпусе безворсовой салфеткой, смоченной в очистителе
- Проверьте возвратную пружину – она должна плотно фиксировать заслонку в закрытом состоянии
| Проблема | Последствия |
| Задиры на оси | Заедание при открытии, медленный сброс газа |
| Деформация заслонки | Негерметичность в закрытом положении, плавание оборотов |
| Нагар на стенках камеры | Ухудшение реакции на ручку газа, провалы |
После чистки нанесите каплю моторного масла на ось перед установкой. Соберите узел в обратном порядке, убедившись в плавности хода без закусываний. При выявлении механических повреждений (выработка втулок, изгиб оси) замените изношенные компоненты. Важно: запрещена притирка заслонки к корпусу абразивами – это нарушит калибровку.
Проверка поплавкового механизма на герметичность
Убедитесь в отсутствии видимых повреждений корпуса поплавка: трещин, вмятин или следов деформации. Визуально проверьте состояние игольчатого клапана и его седла на предмет износа или загрязнений, препятствующих плотному прилеганию.
Извлеките поплавки из карбюратора. Погрузите их в емкость с подогретым бензином или теплой водой на 2-3 минуты. Наблюдайте за поверхностью поплавков – появление цепочки пузырьков укажет на место утечки воздуха.
Последовательность действий при обнаружении негерметичности
Важно: Поврежденные поплавки восстановлению не подлежат! Замените их новыми оригинальными деталями Keihin. Использование герметиков недопустимо из-за риска изменения веса и нарушения баланса.
- Тщательно просушите негерметичный поплавок после извлечения из жидкости
- Определите точное место повреждения по пузырькам воздуха
- Сравните массу старого и нового поплавка на точных весах (допустимое отклонение – не более 0.5 грамма)
- Установите новые поплавки, соблюдая заводской угол изгиба держателей
Контрольный этап: После замены проведите повторную проверку герметичности описанным методом для исключения брака.

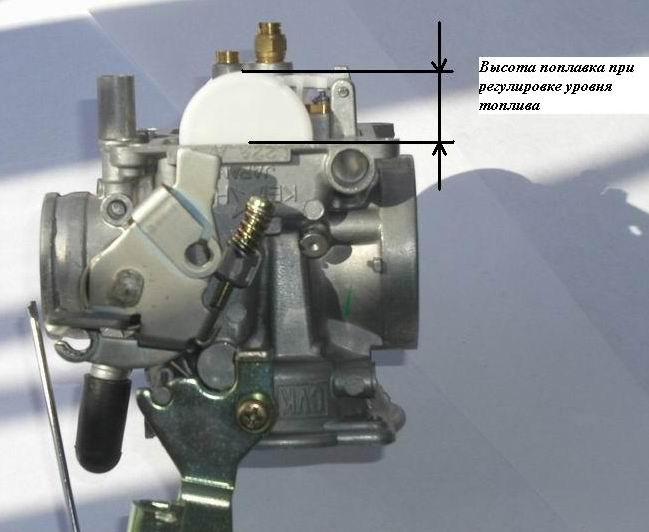

Регулировка уровня топлива в поплавковой камере
Точная настройка уровня горючего в поплавковой камере критична для стабильной работы двигателя: отклонения вызывают переобогащение или обеднение смеси, затрудненный запуск, провалы при разгоне и повышенный расход топлива. Для выполнения регулировки потребуются прозрачная трубка (диаметром 6-8 мм), гаечные ключи, чистая ветошь и штангенциркуль.
Демонтируйте карбюратор с мотоцикла, отсоедините топливный шланг и слите остатки бензина. Снимите крышку поплавковой камеры, аккуратно извлеките ось поплавков и сами поплавки – избегайте деформации язычков регулировочного кронштейна. Проверьте целостность поплавков (отсутствие трещин и бензина внутри), игольчатого клапана и его седла.
Процедура измерения и корректировки
Установите карбюратор вертикально (ось дроссельной заслонки параллельна поверхности). Штангенциркулем замерьте расстояние от привалочной плоскости крышки карбюратора до вершины поплавков – значение должно соответствовать спецификации производителя (обычно 14–16 мм для моделей Keihin серий PD/PWM). При отклонении:
- Аккуратно подогните регулировочные язычки кронштейна поплавков: вверх для снижения уровня, вниз – для повышения
- Избегайте резких изгибов – каждое изменение влияет на герметичность клапана
Для альтернативной проверки присоедините прозрачную трубку к дренажному штуцеру камеры, поднимите её вертикально вверх. Подайте бензин (имитация работы бензонасоса). Уровень топлива в трубке должен остановиться на 3–5 мм ниже привалочной плоскости корпуса карбюратора. При несовпадении повторите регулировку подгибом.
| Тип карбютора | Стандартный уровень (мм) | Допуск (мм) |
| Keihin PWK | 15 | ±1 |
| Keihin PD | 14.5 | ±0.5 |
| Keihin FCR | 8–9* | ±0.3 |
*Для FCR замер от нижней кромки корпуса
После регулировки соберите узел, проверьте отсутствие заеданий поплавков на оси. Контролируйте герметичность клапана: при ручном поднятии поплавков подача топлива должна полностью перекрываться. Убедитесь, что поплавки перемещаются свободно, без перекосов.
Замена резиновых уплотнений и прокладок
Резиновые уплотнители и прокладки карбюратора Keihin критически влияют на герметичность топливной системы. Со временем они теряют эластичность из-за температурных перепадов, воздействия бензина и механического износа, приводя к утечкам топлива, подсосу воздуха и нарушению пропорций топливовоздушной смеси.
Поврежденные уплотнения провоцируют нестабильную работу двигателя на холостом ходу, провалы при разгоне, повышенный расход топлива и затрудненный запуск. Регулярная проверка и замена при первых признаках деформации или растрескивания обязательны для корректного функционирования карбюратора.
Порядок работ и ключевые нюансы
Необходимые материалы:
- Ремкомплект для конкретной модели карбюратора Keihin (включая кольца осей заслонок, диафрагмы ускорительного насоса, уплотнители жиклеров)
- Очиститель карбюратора без агрессивных добавок
- Чистый бензин или силиконовая смазка для резины
Этапы замены:
- Демонтаж карбюратора с мотоцикла, разборка на основные компоненты
- Аккуратная очистка посадочных мест уплотнений от старой резины и грязи
- Обезжиривание каналов и пазов очистителем
- Легкое смачивание новых уплотнений чистым бензином для облегчения установки
- Правильная ориентация прокладок (особенно диафрагм) согласно заводской схеме
- Контроль натяжения при сборке – резина не должна иметь перекосов или задиров
| Тип уплотнения | Расположение | Риск при повреждении |
|---|---|---|
| Кольцо оси дросселя | Вал заслонки | Подсос воздуха, плавающие обороты |
| Уплотнитель поплавковой камеры | Стык крышки и корпуса | Протекание бензина, пожароопасность |
| Прокладка смесительных камер | Между секциями | Разбалансировка карбюраторов |
Важно: Запрещается использование инструментов с острыми кромками при монтаже. Установка дублирующих прокладок или герметиков вместо штатных резинок недопустима – это нарушает калибровочные зазоры. После сборки обязательна проверка на герметичность путем подачи давления в топливный канал.
Сборка карбюратора после чистки
Перед сборкой тщательно проверьте состояние всех деталей: резиновые уплотнители не должны иметь трещин или деформаций, каналы жиклеров – полностью очищены от остатков моющего средства, поплавок свободно двигается на оси без заеданий. Убедитесь в наличии всех компонентов согласно схеме карбюратора.
Уложите новые прокладки и уплотнительные кольца на штатные места, предварительно смазав их тонким слоем чистого бензина или силиконовой смазки для предотвращения повреждений при монтаже. Особое внимание уделите герметичности соединений корпуса, поплавковой камеры и топливных каналов.
Ключевые этапы сборки
- Установка жиклеров:
- Вверните главный жиклер и жиклер холостого хода с усилием пальцев до упора
- Проверьте соответствие маркировок жиклеров заводским спецификациям
- Монтаж поплавкового механизма:
- Закрепите ось поплавка, убедившись в её свободном вращении
- Отрегулируйте высоту поплавка штангенциркулем согласно мануалу
- Сборка дроссельного узла:
- Установите иглу дроссельной заслонки в держатель с фиксацией стопорным кольцом
- Проверьте плавность хода заслонки в корпусе
- Диафрагмы и клапаны:
- Разместите ускорительный насос и пусковое обогащение строго по посадочным меткам
- Проконтролируйте отсутствие перекоса резиновых мембран
После соединения половин корпуса равномерно затяните крепёжные болты крест-накрест динамометрическим ключом с усилием, указанным производителем. Завершите сборку установкой регулировочных винтов "качества" и "количества" смеси на начальные позиции (обычно 1.5-2 оборота от полного закручивания).
Монтаж карбюратора на двигатель
Перед установкой нового или отремонтированного карбюратора Keihin убедитесь в чистоте посадочных поверхностей на впускном коллекторе двигателя и отсутствии повреждений резиновых уплотнительных манжет. Проверьте целостность вакуумных шлангов, патрубков подачи топлива и тяг привода дроссельной заслонки – трещины или перегибы недопустимы.
Аккуратно совместите карбюратор с крепежными шпильками на коллекторе, избегая перекоса. Надежно затяните гайки крест-накрест с умеренным усилием (обычно 10–12 Н·м), чтобы не деформировать корпус. Подсоедините топливный шланг к штуцеру, зафиксировав его хомутом, и установите трос газа в паз на рычаге дроссельной заслонки, оставив минимальный свободный ход (1–2 мм).
Ключевые этапы подключения
Обязательные соединения после фиксации карбюратора:
- Провод подогрева дроссельных заслонок (при наличии системы антиобледенения)
- Вакуумный шланг к диафрагме опережения зажигания
- Дренажный трубопровод (вывод вниз, без перегибов)
- Шланг вентиляции картера (для моделей с системой PCV)
Порядок регулировок перед запуском:
- Выставить базовый уровень топлива в поплавковой камере через смотровое окно
- Отрегулировать винт «качества» смеси (количество оборотов от закрученного состояния)
- Проверить свободный ход троса привода дросселя
| Компонент | Параметр контроля | Инструмент |
|---|---|---|
| Топливный штуцер | Герметичность соединения | Визуальный осмотр + пролив |
| Дроссельная заслонка | Плавность хода | Ручное перемещение |
| Поплавковая камера | Уровень топлива (±1 мм) | Штангенциркуль/шаблон |
Важно: После монтажа запустите двигатель и прогрейте до рабочей температуры. Проверьте отсутствие подсоса воздуха через прокладки с помощью распыления очистителя карбюратора – изменение оборотов свидетельствует о разгерметизации.
Настройка холостого хода винтом качества смеси
Винт качества смеси регулирует соотношение топлива и воздуха в режиме холостого хода. Его положение напрямую влияет на стабильность оборотов двигателя при закрытой дроссельной заслонке. Неправильная настройка приводит к неровной работе мотора, повышенному расходу топлива или невозможности поддержания холостого хода без подгазовки.
Перед регулировкой убедитесь, что двигатель прогрет до рабочей температуры, воздушный фильтр чист, система зажигания исправна, а холостой ход предварительно выставлен в пределах 1200-1500 об/мин с помощью винта количества смеси. Винт качества обычно расположен сбоку карбюратора, часто в нижней части поплавковой камеры.
Порядок регулировки:
- Запустите двигатель и дайте ему прогреться 3-5 минут.
- Медленно закручивайте винт качества по часовой стрелке до момента, когда обороты начнут падать или двигатель заглохнет.
- Плавно выкручивайте винт против часовой стрелки, фиксируя положение максимально устойчивых оборотов.
- При достижении пика оборотов продолжайте выкручивать винт еще на 1/8-1/4 оборота для обогащения смеси.
- Проверьте реакцию на резкое открытие дросселя – двигатель должен быстро набирать обороты без провалов.
Критерии правильной настройки:
- Устойчивая работа двигателя без плавающих оборотов
- Отсутствие хлопков в глушителе или карбюраторе
- Быстрый отклик при открытии дросселя
- Свеча зажигания после работы имеет коричневатый цвет изолятора
| Симптом | Причина | Решение |
|---|---|---|
| Обороты падают при выкручивании винта | Слишком богатая смесь | Закрутить винт на 1/4 оборота |
| Двигатель глохнет при закручивании | Излишне бедная смесь | Выкрутить винт на 1/2 оборота |
| Провалы при резком газе | Неправильный уровень топлива | Проверить поплавковую камеру |
После корректировки качества смеси выполните финальную регулировку винта количества для установки рекомендованных производителем оборотов холостого хода. При значительных отклонениях от стандартного положения винта (обычно 1.5-2.5 оборота от полностью закрученного состояния) проверьте герметичность впуска, состояние жиклеров и уровень топлива в поплавковой камере.
Регулировка оборотов холостого хода
Холостой ход обеспечивает стабильную работу двигателя без нагрузки при закрытой дроссельной заслонке. Неправильная регулировка вызывает глохние двигателя, повышенную вибрацию, перегрев или неустойчивые обороты. Точная настройка требует соблюдения условий: прогрев двигателя до рабочей температуры (70-90°C), исправность воздушного фильтра и системы зажигания.
Основным элементом регулировки является винт холостого хода, расположенный на корпусе карбюратора. Он механически приоткрывает дроссельную заслонку, увеличивая поток топливно-воздушной смеси. Настройка производится после корректировки качества смеси винтом "QUALITY" или "FUEL SCREW".
Процедура настройки
- Запустите двигатель, дайте прогреться 3-5 минут
- Снимите показания тахометра (при отсутствии - на слух)
- Вращайте винт холостого хода по часовой стрелке для снижения оборотов
- Вращайте против часовой стрелки для повышения оборотов
- Добейтесь значений, указанных в мануале (обычно 1200-1500 об/мин)
Проверьте реакцию двигателя: резкое открытие дросселя не должно вызывать провалов или остановки. При наличии винта качества смеси выполните финальную подстройку:
- Поворачивайте винт смеси на 1/4 оборота, отслеживая стабильность работы
- Оптимальное положение - максимально ровные обороты
После регулировки протестируйте мотоцикл в движении: холостой ход должен сохраняться при переключении передач и торможении. Изменение параметров более чем на 200 об/мин требует повторной проверки системы зажигания и герметичности впуска.
Корректировка положения дроссельной заслонки
Точная установка начального положения дроссельной заслонки критична для стабильных холостых оборотов и плавного перехода на низких скоростях. Неправильная регулировка вызывает провалы при разгоне, нестабильный холостой ход или повышенный расход топлива. Проверку выполняют на прогретом двигателе при выключенных потребителях энергии (свет, вентилятор).
Ослабьте контргайку регулировочного винта на корпусе карбюратора. Вращайте винт по часовой стрелке для уменьшения зазора (повышение оборотов), против – для увеличения (снижение оборотов). Цель – достичь рекомендованных производителем оборотов холостого хода (обычно 1200-1500 об/мин), указанных в мануале к мотоциклу. Фиксируйте контргайку после настройки, избегая смещения винта.
Дополнительные аспекты регулировки
Убедитесь в отсутствии механических препятствий для движения заслонки: проверьте чистоту канала, состояние тросика и возвратной пружины. Обязательно синхронизируйте карбюраторы на многокарбюраторных системах перед данной операцией.
Типичные признаки некорректной регулировки:
- Самопроизвольное повышение оборотов после отпускания ручки газа
- Глушение двигателя при резком сбросе газа
- Неустойчивая работа на холостом ходу с колебаниями ±200 об/мин
| Параметр | Норма | Отклонение |
|---|---|---|
| Зазор под заслонкой | 0.8-1.0 мм | Измеряется щупом |
| Обороты холостого хода | 1200-1500 об/мин | Сверять с мануалом модели |
После регулировки протестируйте реакцию мотоцикла: резкое открытие газа с холостого хода не должно вызывать захлебывание. При сохранении проблем проверьте уровень топлива в поплавковой камере и состояние жиклеров.
Проверка работы ускорительного насоса
Ускорительный насос карбюратора Keihin впрыскивает дополнительное топливо при резком открытии дроссельной заслонки, предотвращая "провалы" в работе двигателя. Его неисправность проявляется рывками или задержкой отклика при резком наборе скорости.
Для диагностики требуется визуальный контроль струи топлива и синхронизация впрыска. Проверка выполняется при снятом воздушном фильтре на заглушенном двигателе с подключенной подачей горючего.
Порядок проверки
- Снимите корпус воздушного фильтра для доступа к горловине карбюратора
- Подключите штатный топливный шланог к карбюратору, заполните поплавковую камеру
- Резко поверните ручку газа (или приведите в движение тягу дросселя)
- Наблюдайте за распылителем в диффузоре:
- Топливная струя должна быть ровной и направленной в центр канала
- Длительность впрыска: 1-3 секунды при полном открытии заслонки
- Отсутствие подтеканий после закрытия дросселя
При отклонениях выполните:
| Проблема | Решение |
| Слабая/прерывистая струя | Прочистить иглу и каналы насоса, проверить диафрагму |
| Задержка впрыска | Отрегулировать приводной рычаг (свободный ход 0.1-0.5мм) |
| Посторонние брызги | Проверить герметичность распылителя и уплотнений |
После регулировки повторите проверку. Рабочий насос обеспечивает мгновенную топливную подачу синхронно с открытием дросселя. Для точной настройки используйте сервисный мануал конкретной модели карбюратора.
Настройка тяги привода дросселя
Проверьте свободный ход ручки газа: он должен составлять 2-3 мм. Регулировка осуществляется винтом на тросиковом приводе у руля или карбюратора. Ослабьте контргайку, вращайте регулировочный винт для достижения требуемого зазора, после чего зафиксируйте контргайку.
Убедитесь в плавном ходе дросселя без заеданий после регулировки. Перегрев троса или резкий сброс газа указывают на недостаточный люфт, затрудненный поворот ручки – на избыточный.
Последовательность регулировки
- Прогрейте двигатель до рабочей температуры
- Измерьте свободный ход рукоятки линейкой
- Ослабьте контргайку регулировочного узла
- Вращайте винт для установки зазора 2-3 мм
- Затяните контргайку, удерживая винт
- Проверьте реакцию дросселя на открытие/закрытие
Критические моменты:
- Перетянутый трос вызывает неполное закрытие дросселя и повышенные обороты
- Слишком большой люфт приводит к запаздыванию реакции на ручку газа
- Всегда проверяйте целостность оболочки троса и отсутствие перегибов
| Проблема | Признак | Решение |
| Малый свободный ход | Высокие холостые обороты | Увеличить зазор регулировочным винтом |
| Большой свободный ход | Задержка отклика при открытии газа | Уменьшить зазор, проверить износ троса |
После регулировки выполните тестовую поездку. При резком сбросе газа двигатель должен устойчиво возвращаться к холостым оборотам без захлебывания или остановки.
Диагностика обеднённой смеси: симптомы
Обеднённая топливовоздушная смесь в карбюраторе Keihin возникает при недостатке топлива относительно воздуха. Это приводит к нарушению сгорания, перегреву двигателя и ускоренному износу деталей. Точная диагностика критична для предотвращения серьёзных поломок мотоцикла.
Симптомы проявляются комплексно и зависят от степени обеднения. Важно анализировать их в сочетании, так как отдельные признаки могут указывать на другие неисправности. Проверку начинают после исключения проблем с системой зажигания и компрессией.
Ключевые признаки обеднённой смеси
Основные симптомы при работе двигателя:
- Провалы мощности при резком открытии дросселя ("захлёбывание").
- Перегрев двигателя: неестественно высокая температура мотора, синий цвет выхлопной трубы.
- Хлопки во впуске: громкие "выстрелы" в воздушном фильтре при сбросе газа или на переходных режимах.
- Жёсткая работа на холостом ходу: неустойчивые обороты, самопроизвольное повышение/снижение холостого хода.
Визуальные и косвенные признаки:
- Свечи зажигания: белый или светло-серый цвет изолятора, отсутствие характерного коричневого налёта.
- Повышенный расход топлива: парадоксальное увеличение из-за потери КПД и компенсации "вялости" мотора открытием дросселя.
- Снижение эластичности: двигатель плохо "тянет" с низких оборотов, требует постоянного переключения передач.
- Детонация: металлический стук ("стук пальцев") под нагрузкой из-за перегрева камеры сгорания.
| Степень обеднения | Симптомы | Риски |
|---|---|---|
| Лёгкая | Незначительная потеря тяги на низах, едва заметное повышение рабочей температуры | Ускоренный износ колец |
| Средняя | Регулярные хлопки во впуске, перегрев, белый налёт на свечах | Прогар клапанов, деформация поршня |
| Сильная | Отказ запуска на "холодную", постоянные прострелы, детонация под нагрузкой | Разрушение поршня, задиры цилиндра |
Признаки переобогащения топливной смеси
Переобогащенная смесь содержит избыток топлива по отношению к воздуху, что нарушает оптимальное сгорание в двигателе. Это состояние негативно влияет на работу мотоцикла, снижая мощность, увеличивая расход топлива и способствуя образованию нагара.
Диагностировать проблему можно по характерным внешним проявлениям и изменению поведения двигателя. Важно оперативно выявить эти признаки для предотвращения более серьезных неисправностей.
Основные симптомы
- Черный дым из глушителя – особенно заметен при резком открытии дросселя
- Запах несгоревшего бензина в выхлопных газах
- Затрудненный запуск "на холодную" (требует многократных попыток и прикрытия воздушной заслонки)
- Свечи зажигания с черным бархатистым налетом (сажей) на электродах и юбке изолятора
Эксплуатационные отклонения
- Падение мощности и "вялый" разгон
- Провалы и рывки при резком открытии газа
- Неустойчивая работа на холостом ходу (двигатель "захлебывается")
- Увеличенный расход топлива (до 20-30% от нормы)
- Хлопки в глушителе при сбросе газа
| Визуальный осмотр | Динамические проявления |
| Маслянистый налет на конце глушителя | Двигатель глохнет после запуска без подгазовки |
| Капли бензина у сочленений карбюратора | Потеря приемистости в средних оборотах |
Важно: Некоторые симптомы (например, хлопки в глушителе) могут также указывать на обедненную смесь, поэтому необходима комплексная проверка всех признаков.
Калибровка жиклёров при смене высоты над уровнем моря
При подъёме над уровнем моря воздух разрежается, снижая плотность кислорода. Карбюратор Keihin продолжает подавать топливо в прежнем объёме, создавая переобогащённую смесь. Это провоцирует падение мощности, "захлёбывание" мотора, повышенный расход топлива и нагар на свечах.
Для компенсации эффекта высоты требуется установка жиклёров меньшего сечения. Главный топливный жиклёр (main jet) уменьшается на 2.5-5% на каждые 300 метров подъёма, а игольчатый клапан (jet needle) опускается на 1-2 деления. На экстремальных высотах (свыше 3000 м) корректируется также жиклёр холостого хода (pilot jet).
Алгоритм регулировки
- Определите рабочую высоту эксплуатации мотоцикла
- Рассчитайте необходимый размер жиклёров по таблице:
| Высота над уровнем моря | Коррекция главного жиклёра | Коррекция жиклёра ХХ |
|---|---|---|
| 0-1000 м | не требуется | не требуется |
| 1000-2000 м | -5% | -1 размер |
| 2000-3000 м | -10% | -2 размера |
| 3000-4000 м | -15% | -3 размера |
- Замену производите на прогретом и заглушенном двигателе
- Проверяйте качество смеси по цвету электрода свечи: коричнево-серый - норма, чёрный - переобогащение
- При частых переездах между разными высотами используйте универсальные жиклёры с регулируемым сечением
После замены обязательна проверка работы двигателя во всём диапазоне оборотов. На высотах свыше 4000 м может потребоваться установка специального высотного комплекта жиклёров Keihin.
Оптимизация для холодного запуска
Холодный запуск двигателя с карбюратором Keihin требует корректной работы пускового обогатителя ("подсоса") и чистоты соответствующих каналов. Основная сложность заключается в обеспечении достаточного обогащения топливовоздушной смеси при низких температурах, когда топливо плохо испаряется, а детали двигателя имеют повышенное механическое сопротивление.
Регулировка и обслуживание системы холодного пуска напрямую влияют на стабильность работы мотоцикла в первые минуты после запуска, предотвращая "захлебывание" двигателя, провалы оборотов или необходимость длительного прогрева с ручным управлением воздушной заслонкой. Игнорирование этих элементов приводит к повышенному износу ЦПГ и аккумулятора.
Ключевые аспекты оптимизации
Для гарантированного пуска в холодное время года выполните следующие действия:
- Проверка пускового клапана (экономайзера):
- Демонтируйте и продуйте канал подачи топлива в пусковую систему сжатым воздухом
- Убедитесь в отсутствии задиров на штоке клапана и плавности хода
- Регулировка пускового устройства:
- Отрегулируйте ход троса "подсоса" согласно мануалу (стандартно 3-5 мм свободного хода)
- Проверьте степень обогащения смеси на прогретом двигателе: при вытянутом подсосе обороты должны устойчиво держаться на уровне 2500-3000 об/мин
- Чистка жиклеров холостого хода:
- Извлеките топливный жиклер системы холодного пуска (часто маркирован "PJ")
- Промойте в ультразвуковой ванне с очистителем карбюраторов
Диагностические признаки неисправности:
| Симптом | Вероятная причина |
| Двигатель глохнет сразу после запуска | Забит воздушный канал экономайзера |
| Черный дым при работе на "подсосе" | Переобогащение смеси (заедание иглы клапана) |
| Необходимость ручного подгазовывания | Недостаточный ход пускового троса |
После регулировки проверяйте работу на холодном двигателе при температуре ниже +10°C: исправная система обеспечивает стабильный запуск за 2-3 секунды вращения стартера без подгазовывания. Помните: излишнее обогащение смеси при запуске так же вредно, как и недостаточное – приводит к заливке свечей и разжижению масла в картере.
Проверка герметичности впускного коллектора
Герметичность соединений впускного тракта критична для стабильной работы карбюратора Keihin. Подсос неучтённого воздуха обедняет топливно-воздушную смесь, вызывает перебои в работе двигателя и повышение оборотов холостого хода. Нарушение герметичности обычно возникает в зоне резиновых манжет между коллектором и ГБЦ, прокладок под карбюратором или в трещинах самого патрубка.
Характерные признаки негерметичности включают неустойчивые холостые обороты, провалы при резком открытии дросселя, "подсвистывание" на впуске и затруднённый запуск горячего двигателя. Длительная эксплуатация с данной проблемой приводит к перегреву двигателя, пропускам воспламенения и повышенному расходу топлива.
Способы диагностики
Наиболее эффективные методы выявления подсоса воздуха:
- Обработка соединений горючим составом:
Запустите двигатель на холостом ходу. Распылите аэрозольный очиститель карбюратора или WD-40 на стыки коллектора, прокладки и вакуумные шланги. Изменение RPM (повышение или стабилизация) укажет на место разгерметизации. - Дымогенератор:
Подключите генератор дыма к впускному тракту через свечное отверстие или вакуумный порт. Визуальное появление дыма в проблемных зонах подтвердит утечку. Способ требует спецоборудования, но абсолютно безопасен. - Сжатый воздух с мыльным раствором:
Демонтированный коллектор погружается в воду или обрабатывается мыльной пеной под давлением 0.5-0.8 бар. Пузырьки воздуха укажут на микротрещины.
Меры предосторожности: При использовании легковоспламеняющихся жидкостей исключите контакт с раскалёнными деталями, искрами и открытым пламенем. Работайте в проветриваемом помещении с огнетушителем.
| Элемент системы | Типовые дефекты | Способ устранения |
|---|---|---|
| Прокладка карбюратора | Усадка, расслоение | Замена на новую с термостойкого материала |
| Резиновые манжеты коллектора | Трещины, потеря эластичности | Нагрев феном для временной герметизации (с последующей заменой) |
| Вакуумные шланги | Пересыхание, надрывы | Обрезка повреждённых участков или полная замена |
Тест-драйв после регулировки карбюратора Keihin
Проведение тест-драйва – обязательный этап после регулировки карбюратора Keihin, позволяющий проверить качество выполненных работ в реальных условиях эксплуатации. Начинайте движение на непрогретом двигателе для оценки реакции на старте и поведения мотоцикла в переходных режимах.
Особое внимание уделите первым километрам пути: фиксируйте любые отклонения в работе силового агрегата, включая провалы, рывки или нехарактерные звуки. Прогрейте двигатель до рабочей температуры перед проверкой основных режимов работы карбюратора.
Ключевые режимы для проверки
Спланируйте маршрут, включающий следующие условия:
- Холостой ход: стабильность оборотов после резкого сброса газа
- Средние нагрузки: плавность разгона в диапазоне ¼-¾ открытия дросселя
- Полное открытие: отсутствие "провалов" при резком ускорении
- Движение под уклон: реакция на закрытие дросселя (обратные хлопки)
Диагностические признаки корректной регулировки:
| Параметр | Норма |
| Запуск двигателя | С 1-2 попыток без подсоса |
| Прогрев | Без повышения оборотов свыше 1500 об/мин |
| Разгон | Линейный без рывков |
| Торможение двигателем | Без хлопков в глушителе |
При обнаружении проблем во время тест-драйва выполните корректировку в следующем порядке:
- Регулировка уровня топлива в поплавковой камере
- Калибровка холостого хода винтом качества смеси
- Проверка положения иглы дроссельной заслонки
- Замена жиклёров при несоответствии нагрузки
Повторяйте тестовые заезды после каждой корректировки. Фиксация показаний свечей зажигания после 20-30 км пробега даст дополнительную информацию о качестве смесеобразования.
Анализ цвета свечи зажигания
Цвет нагара на электродах и изоляторе свечи – объективный индикатор состояния двигателя и корректности работы карбюратора Keihin. Оттенок отложений напрямую отражает состав топливно-воздушной смеси, температурный режим и наличие посторонних веществ в камере сгорания.
Для точной диагностики проверку выполняют на прогретом двигателе после 10-15 км движения в штатном режиме. Свечу выкручивают сразу после остановки мотора, избегая холостого хода, и осматривают при естественном освещении.
Интерпретация оттенков нагара
| Цвет изолятора | Диагностика | Рекомендуемые действия |
|---|---|---|
| Светло-коричневый (песочный) | Оптимальная смесь, правильная калибровка карбюратора | Регулировка не требуется |
| Черный, бархатистый | Переобогащенная смесь | Проверить:
|
| Белый или светло-серый | Обедненная смесь | Проверить:
|
| Красный или кирпичный | Присадки в топливе (свинец/железо) | Замена топлива, чистка карбюратора |
| Маслянистый черный нагар | Попадание масла в камеру сгорания | Диагностика ЦПГ, замена маслосъемных колпачков |
Критические признаки: Оплавление электрода (перегрев) или металлические вкрапления (детонация) требуют немедленной остановки двигателя. Белый нагар с шероховатой поверхностью свидетельствует о длительной работе на бедной смеси, ведущей к прогару клапанов.
Устранение провалов при резком ускорении
Провалы при резком открытии дроссельной заслонки возникают из-за временного обеднения топливовоздушной смеси. Основные причины включают недостаточную производительность ускорительного насоса, засорение топливных каналов, износ диафрагм или неправильную регулировку поплавковой камеры. Карбюраторы Keihin особенно чувствительны к состоянию этих узлов из-за точных калибровок.
Диагностику начинают с проверки работы ускорительного насоса и чистки дозирующих элементов. Обязательно исследуют уровень топлива в поплавковой камере и герметичность соединений. Игнорирование этих процедур приводит к повторному возникновению проблемы и повреждению двигателя из-за детонации.
Порядок диагностики и регулировки
- Проверка ускорительного насоса
- Снимите воздушный фильтр и визуально оцените впрыск топлива при резком открытии дросселя (двигатель заглушен)
- Длина струи должна быть 1.5-2.5 метра без разрывов
- Прочистите распылитель иглой 0.3 мм и промойте канал аэрозольным очистителем
- Чистка топливной системы
- Извлеките и продуйте главный жиклёр (Main Jet), жиклёр холостого хода (Pilot Jet)
- Проверьте состояние переходных отверстий в смесительной камере
- Используйте только мягкую медную проволоку для прочистки
- Регулировка поплавковой камеры
Модель карбюратора Уровень топлива (мм) Допуск (мм) Keihin CVK 14.5 ± 0.5 Измерение от плоскости разъёма Keihin FCR 8.0 ± 0.5 По контрольной трубке - Диагностика подсоса воздуха
- Обработайте стыки карбюратора и впускного коллектора WD-40 при работающем двигателе
- Повышение оборотов указывает на утечку
- Замените уплотнительные прокладки при обнаружении подсоса
Критично: После регулировки выполните тестовую поездку с резкими разгонами на 3-4 передаче. Убедитесь в отсутствии рывков и стабильной работе на всех режимах. При сохранении провалов проверьте износ игольчатого клапана и состояние диафрагмы ускорительного насоса.
Профилактика конденсации: зимнее хранение
Конденсация влаги внутри карбюратора Keihin – главная угроза при зимнем хранении мотоцикла. Вода вызывает коррозию деталей (жиклеры, каналы, дроссельная заслонка, ось), приводит к образованию ледяных пробок, забивает топливные и воздушные каналы. Предотвращение ее накопления критически важно для сохранения работоспособности карбюратора и легкого запуска весной.
Основные причины появления конденсата – перепады температуры окружающей среды и остатки топлива в поплавковой камере. Топливо постепенно испаряется, а влага из воздуха конденсируется на более холодных металлических стенках карбюратора, смешиваясь с остатками бензина и образуя вредные отложения и очаги ржавчины.
Меры по предотвращению конденсации
Эффективная стратегия включает несколько обязательных шагов:
- Полное осушение поплавковой камеры: После последней поездки перекройте топливный кран. Заведите двигатель и дайте ему поработать на холостых оборотах, пока он не заглохнет сам из-за выработки топлива в карбюраторе. Это удалит основную часть бензина.
- Обработка стабилизатором топлива (обязательно): Перед осушением камеры добавьте в полный бак топлива рекомендованное количество качественного стабилизатора (например, Sta-Bil, Yamaha Fuel Stabilizer). Заведите двигатель на 5-10 минут, чтобы стабилизированная смесь заполнила карбюратор. Стабилизатор предотвращает окисление и смолообразование бензина, а также содержит ингибиторы коррозии, защищающие внутренние поверхности.
- Дополнительная защита (опционально, но рекомендуется): После осушения камеры (пункт 1) можно выкрутить сливную пробку поплавковой камеры каждого карбюратора (если их несколько), чтобы гарантированно удалить все остатки топлива и возможный конденсат. Соберите вытекающее топливо ветошью.
- Заглушка воздуховода: Плотно заткните входное отверстие воздушного фильтра чистой, сухой ветошью или специальной заглушкой. Это ограничит циркуляцию влажного воздуха через карбюратор.
- Контроль влажности: Храните мотоцикл в сухом, по возможности отапливаемом или хорошо вентилируемом помещении с минимальными перепадами температуры. Избегайте сырых гаражей и подвалов.
Сводка ключевых действий:
| Действие | Цель | Обязательность |
|---|---|---|
| Обработка топлива стабилизатором + прогрев | Защита от смол, окисления, коррозии в карбюраторе и баке | Обязательно |
| Осушение поплавковой камеры (работа двигателя до остановки) | Удаление основного объема топлива | Обязательно |
| Слив через пробку камеры | Гарантированное удаление остатков топлива и влаги | Рекомендуется |
| Заглушка воздуховода | Ограничение доступа влажного воздуха | Рекомендуется |
| Сухое место хранения | Минимизация перепадов температуры и влажности | Желательно |
Частота обслуживания в разных условиях эксплуатации
Регулярность обслуживания карбюратора Keihin напрямую зависит от условий эксплуатации мотоцикла. Стандартные рекомендации (например, каждые 5 000 км или ежегодно) служат лишь базой, но требуют корректировки. Игнорирование специфики среды приводит к засорам жиклёров, нестабильным оборотам и падению мощности.
Агрессивные факторы – пыль, влага, температурные перепады или низкокачественное топливо – ускоряют износ компонентов. В таких случаях интервалы сокращают вдвое или чаще. Систематическая проверка поплавковой камеры, чистка воздушных каналов и замена уплотнителей предотвращают критичные поломки.
Рекомендуемые интервалы
| Условия эксплуатации | Частота обслуживания |
|---|---|
| Стандартные (асфальт, умеренный климат) | Каждые 5 000 км или 1 раз в год |
| Высокая запылённость (бездорожье, грунтовки) | Каждые 1 500–2 000 км |
| Холодный/влажный климат (частые перепады) | Каждые 3 000 км или 2 раза в сезон |
| Короткие поездки (двигатель не прогревается) | Каждые 2 000 км + чистка каждые 6 месяцев |
| Спортивная езда (высокие обороты) | Каждые 2 500 км + диагностика диафрагм |
Ключевые действия при обслуживании:
- Продувка топливных жиклёров сжатым воздухом
- Проверка уровня топлива в поплавковой камере
- Чистка воздушных каналов и дроссельных заслонок
- Замена резиновых уплотнителей при износе
Важно: При использовании топлива с этанолом (Е10/Е15) частоту чистки увеличивают на 30%. После длительного простоя мотоцикла обязательна внеплановая промывка карбюратора.
Список источников
При подготовке материалов использовались специализированные технические документы и экспертные ресурсы, посвящённые устройству и обслуживанию мотоциклетной топливной системы. Особое внимание уделялось официальным данным производителя и практическому опыту механиков.
Ниже приведены ключевые источники, обеспечившие техническую достоверность информации по регулировке и ремонту карбюраторов Keihin. Все материалы доступны в печатном или цифровом формате без привязки к конкретным веб-адресам.
- Официальное руководство по обслуживанию карбюраторов Keihin (японское издание с техническими спецификациями)
- Сервисные мануалы производителей мотоциклов Honda/Yamaha/Suzuki/Kawasaki (разделы по топливной системе)
- Книга И. Петров "Тюнинг и ремонт мотоциклетных карбюраторов" (глава 4: Системы Keihin PB/PE)
- Журнал "Мототехника" №3-2021: Статья "Калибровка жиклёров в высокогорных условиях"
- Отчёты инженеров Keihin Carburetor Co. по диагностике обледенения (технический бюллетень KT-1987)
- Сборник схем и паттернов износа деталей карбюраторов (издание мотосервиса "ВелоМотоКлассик")
- Семинарские материалы "Регулировка многокарбюраторных систем" (Мототехническая академия г. Ирбит)
- Архив журнала "MOTORCYCLE MAINTENANCE" (1985-1999 гг.): разделы по восстановлению диафрагм
