Панель приборов Газели - конструкция, работа и мнения владельцев
Статья обновлена: 18.08.2025
Щиток приборов автомобиля ГАЗель – критически важный элемент управления и контроля, предоставляющий водителю ключевую информацию о состоянии систем машины и параметрах движения.
В данной статье подробно рассматривается устройство приборной панели Газели, объясняется принцип работы ее основных компонентов и приводятся реальные отзывы владельцев об эксплуатации и надежности щитка.
Основные компоненты приборной панели Газель

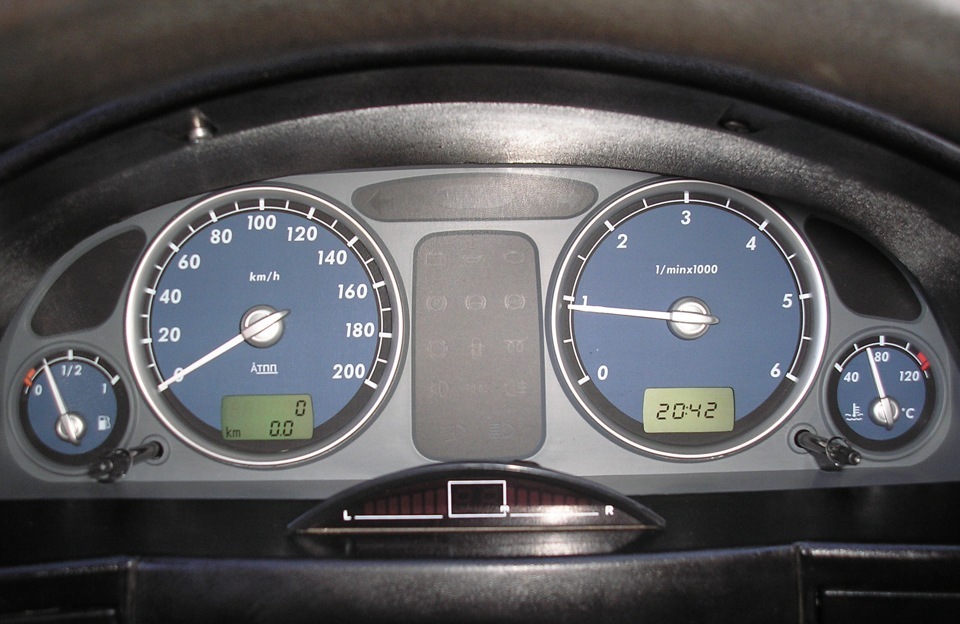

Центральным элементом щитка является комбинация приборов, объединяющая ключевые индикаторы и измерители. Конструкция панели обеспечивает быстрый доступ к информации о состоянии систем автомобиля при минимальном отвлечении от дороги.
Расположение элементов стандартизировано: основные приборы сосредоточены в зоне прямой видимости водителя, а вспомогательные переключатели и разъёмы вынесены на периферию. Механика и электроника компонентов адаптированы к условиям эксплуатации в коммерческом транспорте.
Ключевые элементы панели
- Спидометр – аналоговый или цифровой указатель скорости с механическим/электронным приводом от КПП
- Тахометр – индикатор оборотов двигателя с зоной красной шкалы (>4500 об/мин)
- Указатель уровня топлива – поплавковый датчик в баке + биметаллический индикатор
- Термометр охлаждающей жидкости – стрелочный индикатор с датчиком в рубашке охлаждения
- Блок контрольных ламп:
- Индикатор заряда АКБ (красный)
- Давление масла (красный)
- Тормозная система/ручник (красный)
- Повороты/аварийка (зелёный)
- Check Engine (жёлтый)
| Дополнительные компоненты | Функциональное назначение |
|---|---|
| Одометр с суточным счётчиком | Механический/электронный пробеговый модуль |
| Реостат подсветки | Регулировка яркости шкал приборов |
| Гнездо прикуривателя | Разъём питания 12V для аксессуаров |
| Выключатели заднего противотуманного фонаря и обогрева стекла | Управление дополнительным светом и обогревом |
Принцип работы основан на преобразовании сигналов датчиков в механические перемещения стрелок (в аналоговых версиях) или цифровые показания (в модернизированных панелях). Контрольные лампы активируются напрямую от соответствующих реле и сенсоров.
Особенность конструкции – раздельные блоки приборов и органов управления, что упрощает замену компонентов. В базовых комплектациях применяются стрелочные индикаторы с подсветкой, в более новых версиях (Бизнес) – цифровые дисплеи с диагностическим функционалом.
Расположение и назначение шкал спидометра и тахометра
Спидометр расположен в левой части комбинации приборов Газели, занимая крупный циферблат со шкалой до 140-160 км/ч. Тахометр симметрично размещен справа, его шкала калибрована до 5-6 тыс. об/мин. Оба прибора выполнены в виде аналоговых циферблатов со стрелочными указателями, подсвечиваемыми для ночной видимости.
Шкала спидометра отображает мгновенную скорость движения в км/ч, обеспечивая контроль за соблюдением ПДД. Шкала тахометра указывает текущие обороты коленвала двигателя (об/мин), помогая водителю определять оптимальный момент переключения передач и избегать работы мотора в критических режимах.
| Прибор | Расположение | Основное назначение |
| Спидометр | Левая часть щитка | Контроль скорости движения (км/ч) |
| Тахометр | Правая часть щитка | Мониторинг оборотов двигателя (об/мин) |
Контрольные лампы давления масла и проверки двигателя
Лампа давления масла (красная иконка масленки) активируется при падении давления в смазочной системе ниже 0,4–0,8 кгс/см². Её включение при работающем двигателе требует немедленной остановки мотора для предотвращения выхода из строя коленвала, распредвала и вкладышей. Типовые причины: недостаток масла, неисправность маслонасоса, засорение фильтра или критический износ подшипников.
Лампа проверки двигателя (жёлтая иконка «CHECK ENGINE») сигнализирует об ошибках в системе управления ДВС, выявленных блоком ЭБУ. Диагностика выполняется через OBD-II разъём сканером, который расшифровывает код неисправности (например: Р0171 – обедненная смесь, Р0300 – пропуски зажигания). Продолжать движение можно, но требуется оперативная диагностика для предотвращения усугубления поломки.
Принцип работы систем
Датчик давления масла: мембранный механизм с реостатом или биметаллической пластиной. При недостаточном давлении контакты замыкаются, зажигая лампу на панели. В Газелях часто используется датчик ММ393А с порогом срабатывания 0,6±0,2 кгс/см².
Система CHECK ENGINE: ЭБУ анализирует данные с датчиков (кислорода, детонации, положения коленвала). При отклонениях:
- Активирует лампу
- Фиксирует ошибку в памяти
- Может перевести двигатель в аварийный режим
| Сигнал | Цвет | Допустимое время реакции |
| Давление масла | Красный | Немедленная остановка |
| Check Engine | Жёлтый | Диагностика в течение 1–2 дней |
Отзывы владельцев Газелей: отмечают частые ложные срабатывания лампы масла из-за окисления контактов датчика или износа проводки. Для Check Engine характерны ошибки по датчику кислорода (лямбда-зонду) и термостату, но система адекватно фиксирует серьезные неполадки впрыска. При грамотной диагностике оба индикатора считаются полезными для раннего выявления проблем.
Индикаторы заряда АКБ и топлива: принцип срабатывания
Индикатор заряда аккумуляторной батареи (АКБ) контролирует напряжение в бортовой сети через датчик или реле-регулятор. При включении зажигания лампа загорается для самодиагностики, а после запуска двигателя гаснет – это подтверждает работу генератора. Если лампа светится при работающем моторе, это сигнализирует о недозаряде АКБ из-за неисправности генератора, ремня или самой батареи.
Датчик уровня топлива работает по принципу поплавкового реостата: изменение положения поплавка в баке корректирует сопротивление, что преобразуется указателем на панели. Пустой бак соответствует минимальному сопротивлению (стрелка в красной зоне), полный – максимальному. Погрешность возникает при наклонах кузова, износе датчика или окислении контактов.
Особенности работы и типовые неисправности
- Лампа АКБ: Ложное срабатывание провоцирует плохой контакт "массы", износ щёток генератора, обрыв ремня
- Указатель топлива: "Прыгающая" стрелка указывает на заедание поплавка или перетирание проводов
- Общая диагностика: Проверка цепи питания, тестирование датчиков мультиметром, замена неисправных элементов
| Компонент | Нормальное состояние | Признак неисправности |
| Индикатор АКБ | Гаснет после запуска ДВС | Свечение/мигание при работе мотора |
| Датчик топлива | Плавное изменение показаний | Стрелка в нуле/максимуме вне зависимости от уровня |
Термометр охлаждающей жидкости: особенности работы
Термометр охлаждающей жидкости в Газели является ключевым элементом контроля теплового режима двигателя. Он напрямую подключён к системе охлаждения через специальный датчик, расположенный в рубашке двигателя или термостате. Принцип его работы основан на изменении электрического сопротивления датчика в зависимости от температуры антифриза.
Электронный блок щитка приборов преобразует сигнал сопротивления в понятное водителю значение на шкале. Шкала имеет цветовую маркировку: зелёный сектор (норма: 80-95°C), жёлтый/оранжевый (перегрев: 95-110°C) и красный (критично: выше 110°C). Стрелочная индикация дополняется световым сигналом аварийного перегрева.
Ключевые особенности функционирования
- Датчик NTC-типа: Используется термистор с отрицательным температурным коэффициентом – сопротивление падает при нагреве.
- Двухконтактная схема: Один провод – сигнальный к приборной панели, второй – заземление на двигатель.
- Калибровка под антифриз: Шкала отградуирована для стандартных охлаждающих жидкостей (тосол/антифриз).
- Зависимость от напряжения бортовой сети: Колебания напряжения могут влиять на точность показаний.
Таблица: Типовые причины некорректных показаний
| Симптом | Возможная причина |
| Стрелка в красной зоне при холодном двигателе | Короткое замыкание датчика, обрыв провода массы |
| Стрелка не поднимается от минимума | Обрыв цепи датчика, окисление контактов, неисправность термометра |
| Скачки показаний во время движения | Низкий уровень ОЖ, воздушная пробка, нестабильный контакт |
Важно: Длительная работа двигателя в красной зоне приводит к деформации ГБЦ и дорогостоящему ремонту. При аварийном сигнале немедленно остановите двигатель и устраните причину перегрева. Регулярно проверяйте уровень и состояние охлаждающей жидкости.
Указатель уровня топлива и поплавковый датчик
Указатель уровня топлива в щитке приборов Газели работает в связке с поплавковым датчиком, установленным в топливном баке. Принцип действия основан на изменении электрического сопротивления датчика в зависимости от положения поплавка, который перемещается при колебаниях объема горючего. Электронный блок преобразует сопротивление в сигнал, отображаемый стрелочным или цифровым индикатором на панели.
Точность показаний зависит от исправности датчика и калибровки системы. Типичные значения сопротивления датчика варьируются от 280–335 Ом (полный бак) до 60–85 Ом (резерв). Неисправности проявляются как хаотичные колебания стрелки, завышенные/заниженные показания или полное отсутствие реакции при включении зажигания.
Конструкция и диагностика датчика
Поплавковый датчик включает:
- Пластиковый/пенопластовый поплавок, закрепленный на металлическом рычаге
- Реостат с токопроводящей дорожкой и подвижным контактом
- Герметичный корпус с клеммами для подключения проводки
Распространенные неполадки:
- Износ дорожки реостата – приводит к "провалам" стрелки в определенных положениях
- Окисление контактов – вызывает ложные показания или отсутствие сигнала
- Деформация поплавка – нарушает плавучесть и точность измерений
- Реле-прерыватель: Термобиметаллическое или электронное реле создает циклы включения/выключения ламп. При выходе из строя поворотники перестают мигать либо работают непрерывно.
- Лампы сигнализации: Установлены в блок-фары (перед), фонари заднего хода (зад) и боковые повторители на крыльях. Тип ламп: P21W (основные) и W5W (повторители).
- Схема коммутации: При нажатии кнопки аварийки цепь замыкается напрямую через реле, игнорируя подрулевой переключатель. Сигнал поворота проходит через переключатель.
- Целостность проводки к датчикам и блоку ABS
- Состояние разъемов (окисление, влага)
- Зазор и загрязнение датчиков колес
- Целостность зубчатых роторов на ШРУСах
- Включите габаритные огни или ближний свет фар.
- Поворачивайте регулятор (обозначенный значком солнца/луны):
- По часовой стрелке → максимальная яркость
- Против часовой стрелки → затемнение до минимального уровня
- Подберите положение, исключающее блики на лобовом стекле и обеспечивающее четкую видимость шкал.
- Тип датчиков: Прямые (радиодатчики в колесах).
- Источник питания: Встроенные батарейки в датчиках (срок службы 5-7 лет).
- Индикация: Световая сигнализация на приборной панели + текстовое оповещение на ЖК-дисплее (при наличии).
- Калибровка: Требуется после перестановки колес, замены датчика или подкачки шин до номинала (процедура описана в РМ).
- Повышение безопасности: Раннее предупреждение о спущенном колесе.
- Экономия топлива: Поддержка оптимального давления снижает расход.
- Увеличение ресурса шин: Равномерный износ протектора.
- Стоимость замены: Высокая цена новых датчиков при выходе из строя (особенно оригинальных).
- Уязвимость датчиков: Риск повреждения при шиномонтаже или на бездорожье.
- Ложные срабатывания: Редкие случаи из-за помех или разряда батареи.
- Дополнительные расходы: Необходимость обслуживания и перепрограммирования.
- Низкий уровень/утечка моторного масла
- Неисправность масляного насоса
- Забитый масляный фильтр
- Обрыв ремня генератора
- Неисправность генератора или регулятора напряжения
- Плохой контакт клемм АКБ
- Утечка охлаждающей жидкости
- Неисправность термостата или помпы
- Забитый радиатор
- Активирован стояночный тормоз
- Низкий уровень тормозной жидкости
- Износ тормозных колодок
- Неисправность датчика уровня
- Неисправность датчиков (кислородного, ДПКВ и др.)
- Проблемы с системой зажигания или топливоподачи
- Сбои в работе ЭБУ двигателя
- Выкрутите патрон с перегоревшей лампой, повернув его против часовой стрелки на 10-15 градусов.
- Извлеките лампочку из патрона, аккуратно потянув её на себя. Не применяйте силу – цоколь может сломаться.
- Установите новую лампу аналогичного типа (мощность 1.2-2 Вт) в патрон до щелчка.
- Верните патрон на место, повернув по часовой стрелке до фиксации.
- Проверьте работоспособность, включив зажигание.
- Облом цоколя в патроне – извлекайте остатки пинцетом
- Окисление контактов – зачистите их наждачной бумагой
- Провисание проводов – проверьте крепление колодок
- Утренняя проверка: Включайте зажигание на 10–15 секунд перед пуском – датчики уровня топлива и температуры успеют скорректировать показания.
- Борьба с запотеванием: При активном обледенении стекол убедитесь, что загорелась лампа работы рециркуляции воздуха – это ускорит прогрев салона.
- Контроль световых приборов: Регулярно проверяйте лампы габаритов и стоп-сигналов – зимняя грязь снижает их яркость, о чем не предупредит щиток.
- Надёжность: Стрелочные приборы – 4.5/5, электронные модули – 3/5
- Ремонтопригодность: Замена лампочек и датчиков – 5/5, ремонт плат – 2/5
- Удобство использования: Читаемость – 4/5, эргономика – 3.5/5
- Частые рекомендации:
- Усиление креплений панели для устранения вибраций
- Замена штатных ламп на светодиоды
- Регулярная чистка контактов датчиков
- Официальное руководство по эксплуатации ГАЗель Бизнес
- Каталог деталей электрооборудования ГАЗ-3302
- Руководство по ремонту приборных панелей ГАЗ от издательства Легион-Автодата
- Технические бюллетени сервисных центров ГАЗ
- Специализированные автомобильные форумы: gazelleclub.ru, drive2.ru/communities/gazelle
- Экспертные обзоры в журналах "Грузовик Пресс" и "За рулём"
- Видеоинструкции по диагностике щитка приборов на YouTube-каналах автоэлектриков
- Отчёты о тест-драйвах коммерческого транспорта в СМИ
- Патентная документация на системы контроля ГАЗель
| Симптом | Вероятная причина |
| Стрелка постоянно в нуле | Обрыв цепи, окисление клемм |
| Показания "скачут" при движении | Загрязнение реостата, люфт рычага |
| Указатель показывает "полный" при пустом баке | Короткое замыкание в проводке |
В отзывах владельцы отмечают среднюю надежность штатных датчиков Газели. Ресурс редко превышает 100–150 тыс. км, особенно при использовании низкокачественного топлива. Для замены рекомендуются оригинальные комплектующие (арт. 3302-3849010) или аналоги с латунным реостатом вместо угольного. Проверку проводят мультиметром, замеряя сопротивление между клеммами датчика при ручном перемещении поплавка.
Система поворотов и аварийная сигнализация
Управление указателями поворота и аварийной сигнализацией на Газели осуществляется через подрулевой переключатель слева от руля. Поворотники активируются кратковременным перемещением рычага вверх (правый поворот) или вниз (левый поворот), после чего он возвращается в нейтральное положение. Аварийка включается отдельной кнопкой красного цвета, обычно расположенной на центральной консоли или торпедо, что приводит к синхронному миганию всех боковых повторителей и основных ламп указателей.
Электрическая схема базируется на реле-прерывателе РС950 или его аналогах, установленном в монтажном блоке предохранителей. Это реле генерирует прерывистый ток (~90 циклов/мин) для ламп накаливания в передних, задних и боковых фонарях при активации системы. При перегорании лампы в цепи поворота частота мигания остальных ускоряется, сигнализируя о неисправности. Питание цепи защищено предохранителем номиналом 10А.
Конструктивные элементы и принцип работы
| Типовая неисправность | Причина | Решение |
| Поворотники горят постоянно без мигания | Отказ реле-прерывателя | Замена реле в монтажном блоке |
| Ускоренное мигание одного поворота | Перегорела лампа в цепи | Проверка и замена лампы |
| Аварийка не включается | Сгорел предохранитель F10 (10А) | Диагностика КЗ и замена предохранителя |
Водители отмечают достаточную надежность системы, но критикуют слабые контакты в подрулевом переключателе, приводящие к самопроизвольному отключению поворотов. Также распространены жалобы на коррозию патронов ламп в задних фонарях из-за попадания влаги. Электронные реле (например, 495.3747) считаются более устойчивыми к перепадам напряжения, чем устаревшие термобиметаллические аналоги.
Сигнальные лампы стояночного тормоза и ABS
Лампа стояночного тормоза (красный восклицательный знак в круге) загорается при активации ручника и должна гаснуть после его отпускания. Её постоянное свечение или включение во время движения сигнализирует о неполном снятии с ручника, низком уровне тормозной жидкости в бачке, износе колодок, неисправности концевого выключателя на рычаге или проблемах в электрической цепи.
Лампа ABS (желтые буквы "ABS") кратковременно включается при запуске двигателя для самодиагностики системы. Если индикатор не гаснет через несколько секунд, мигает или загорается в движении – это указывает на неисправность антиблокировочной системы. Возможные причины: отказ датчиков вращения колес, повреждение проводки, неисправность блока управления ABS, проблемы с гидравлическим модулятором или перегоревший предохранитель.
Принцип работы и диагностика
Лампа стояночного тормоза: Управляется контактом на рычаге ручника и датчиком уровня тормозной жидкости. При срабатывании любого из этих элементов цепь замыкается, и лампа активируется. Для проверки уровня жидкости достаточно визуального осмотра бачка. Тест исправности концевика выполняется мультиметром (прозвон цепи при поднятом/опущенном рычаге).
Лампа ABS: Контроллер системы постоянно опрашивает датчики на ступицах. Отсутствие сигнала, обрыв цепи или внутренняя ошибка модуля приводят к зажиганию лампы и отключению ABS (тормоза работают в штатном режиме). Точную диагностику проводят сканером, считывающим код ошибки из памяти блока управления. Проверяют:
Важно: При горящей лампе ABS экстренное торможение возможно, но без антиблокировки колес. Постоянное горение лампы ручника требует немедленной проверки тормозной системы.
Регулировка яркости подсветки приборов
Регулятор яркости подсветки панели приборов на Газели расположен на левой стороне щитка, рядом с блоком выключателей внешнего освещения. Он выполнен в виде вращающегося колесика со шкалой градации, позволяющей плавно изменять интенсивность свечения приборов и шкал.
Принцип работы основан на изменении силы тока в цепи подсветки через переменный резистор. Поворот ручки регулирует сопротивление, снижая или увеличивая напряжение на светодиодах или лампочках. Это предотвращает избыточную нагрузку на глаза водителя в темное время суток и снижает паразитную засветку стекол.
Порядок настройки
Важные нюансы: На части модификаций (например, Газель Бизнес) регулятор влияет только на подсветку приборов, не затрагивая экраны бортового компьютера. При полном выкручивании "на минимум" некоторые индикаторы (например, аварийные) сохраняют стандартную яркость.
Датчики давления в шинах
На современных модификациях Газели устанавливаются системы контроля давления в шинах (TPMS), преимущественно прямого типа. Датчики монтируются непосредственно внутри каждого колеса, на вентиле или ободе, и непрерывно измеряют фактическое давление воздуха и температуру шины. Полученные данные передаются по беспроводному радиоканалу на электронный блок управления автомобиля.
Принцип работы основан на постоянном мониторинге: если давление в одном или нескольких колесах падает ниже установленного производителем порога (или превышает его), система немедленно генерирует предупреждение. Сигнал о неисправности выводится на щиток приборов в виде четкого пиктограммы (обычно символ шины с восклицательным знаком) и/или текстового сообщения на дисплее бортового компьютера. Это позволяет водителю оперативно среагировать на потенциально опасную ситуацию.
Ключевые особенности и отзывы
Особенности реализации на Газели:
Отзывы владельцев:
| Преимущества | Недостатки |
|
|
|
В целом, система оценивается как полезный элемент безопасности, хотя затраты на её поддержание вызывают нарекания у части пользователей. Точность срабатывания признается высокой при корректной работе датчиков и своевременной калибровке.
Диагностика неисправностей по сигнальным лампам
Сигнальные лампы на щитке приборов Газели служат индикаторами критических состояний систем автомобиля. Их загорание во время движения требует немедленной реакции водителя для предотвращения серьезных поломок.
Каждая лампа соответствует конкретной системе: красный цвет указывает на опасные неисправности (остановка двигателя обязательна), желтый – на необходимость проверки. Игнорирование сигналов может привести к дорогостоящему ремонту.
Расшифровка основных сигнальных ламп и действия
| Лампа | Возможные причины | Рекомендуемые действия |
|---|---|---|
| Давление масла (красная) |
|
Немедленно заглушить двигатель! Проверить уровень масла щупом. Не запускать мотор до устранения причины. |
| Заряд АКБ (красная) |
|
Выключить ненужные электроприборы. Проверить натяжение и целостность ремня генератора. Срочно на СТО. |
| Температура ОЖ (красная) |
|
Остановиться, дать двигателю остыть. Проверить уровень ОЖ в расширительном бачке. Не открывать крышку на горячем двигателе! |
| Тормозная система (красная) |
|
Проверить положение ручника. Осмотреть бачок ГТЦ на предмет утечек. Проверить целостность тормозных шлангов. |
| Check Engine (желтая) |
|
Снизить нагрузку на двигатель. Провести компьютерную диагностику для считывания кода ошибки. Не откладывать визит в сервис. |
Распространённые поломки стрелочных указателей
Отказ датчиков – частая проблема. Датчики температуры ОЖ, давления масла или уровня топлива выходят из строя из-за износа, коррозии контактов или внутреннего замыкания. Это приводит к некорректным показаниям или полному отсутствию реакции стрелки.
Повреждения электропроводки и контактов вызывают сбои в работе указателей. Окисление клемм, перетёртые провода, плохая «масса» на кузове провоцируют скачки стрелок, залипание на нуле или хаотичные движения. Особенно уязвимы соединения у разъёмов приборной панели и возле датчиков.
Типичные неисправности
| Поломка | Причина | Признаки |
|---|---|---|
| Выход из строя указателя | Износ редукционного механизма, перегорание катушки, засорение | Стрелка не двигается, замирает в одном положении |
| Проблемы с питанием | Перегоревший предохранитель, обрыв цепи +12В | Не работает группа указателей, стрелки на нуле |
| КЗ или обрыв в цепи датчика | Повреждение изоляции проводов, коррозия разъёмов | Стрелка бьёт в максимум (при КЗ) или не реагирует (при обрыве) |
Механические повреждения стрелок или шкалы возникают при неаккуратном демонтаже щитка или вибрациях. Стрелка задевает за шкалу, трещина на плате нарушает контакты дорожек. В таких случаях показания искажаются или прибор полностью отключается.
Важно: При одновременном отказе нескольких указателей проверьте общие элементы – массу, предохранители, колодку питания щитка. Для точной диагностики потребуется тестер и схема электропроводки.
Замена перегоревших лампочек в щитке приборов Газель
Для замены перегоревших лампочек потребуется снять защитный кожух щитка приборов. Открутите крепежные винты по периметру панели, используя крестовую отвертку или торцевой ключ (размер зависит от модификации). Аккуратно отсоедините панель от корпуса, избегая резких движений, чтобы не повредить проводку и фиксаторы.
После демонтажа кожуха получите доступ к тыльной стороне приборного щитка. Найдите неисправную лампочку: она расположена в поворотных пластиковых патронах типа W5W или T5. Проверьте цоколь на предмет потемнений или обрыва нити накаливания – это подтвердит необходимость замены.
Пошаговая процедура замены
Важно: используйте только лампы с аналогичными параметрами – установка изделий повышенной мощности приведет к расплавлению пластиковых патронов. При замене белых ламп подсветки шкал избегайте синих светодиодных аналогов – они искажают цветовую маркировку приборов.
Распространённые проблемы:
| Тип лампы | Аналоги | Цвет свечения |
|---|---|---|
| W5W (основные) | T5, 5008 | Белый/зеленый |
| T3 (сигнальные) | 286 | Красный/желтый |
После установки всех элементов зафиксируйте кожух щитка приборов, затягивая винты крест-накрест для равномерного прилегания. Избегайте перекоса панели – это вызовет скрипы при движении.
Особенности эксплуатации в зимний период
Низкие температуры напрямую влияют на точность и скорость реакции датчиков щитка приборов Газели. Механические указатели уровня топлива и температуры охлаждающей жидкости могут демонстрировать задержку в отображении реальных значений из-за загустения технических жидкостей в магистралях. Электронные компоненты (контроллеры, разъемы) подвержены риску окисления контактов или кратковременным сбоям при резких перепадах "уличной" температуры и тепла от печки.
Крайне критичным становится мониторинг сигнальных ламп: лампа давления масла загорается дольше после холодного пуска из-за высокой вязкости смазки, но ее непрерывное горение после прогрева требует немедленной остановки двигателя. Лампа разряда АКБ требует повышенного внимания – зимняя нагрузка (печка, подогрев зеркал, свет) в сочетании с падением емкости аккумулятора может быстро обесточить бортовую сеть.
Рекомендации по контролю показателей
Температура двигателя: Прогревайте мотор до выхода стрелки из синей зоны (минимум +50°C) перед началом движения. Длительная работа ниже рабочего диапазона (+80...+90°C) ускоряет износ. Если стрелка не поднимается – проверьте термостат или утечку антифриза.
Давление масла: Допустимо кратковременное превышение нормы (до 6-7 бар) при -20°C и ниже на холодном моторе. Если стрелка не снижается до 2-4 бар (на холостых) через 5-7 минут прогрева – смените масло на зимнее (0W-30, 5W-40).
| Параметр | Норма зимой | Действие при отклонении |
|---|---|---|
| Напряжение АКБ (при работающем ДВС) | 13.6–14.4 В | Проверить генератор и клеммы при значении <13.2 В |
| Уровень топлива | Не ниже 1/4 бака | Риск замерзания конденсата в топливопроводе |
Отзывы владельцев о надёжности и практичности приборов
Владельцы Газелей часто отмечают базовую, но достаточную функциональность приборной панели. Многие подчёркивают, что основные индикаторы (топливо, температура, зарядка) работают безотказно годами, а крупные стрелки спидометра и тахометра легко читаются даже ночью. При этом критикуется тусклость подсветки в ранних моделях и хлипкость пластика рамок, что приводит к дребезжанию на неровных дорогах.
Отдельно пользователи акцентируют внимание на практичности расположения элементов: кнопки управления печкой и поворотниками находятся в зоне прямой досягаемости. Однако распространены жалобы на быстрый износ переключателей света и "залипание" ручки сброса суточного пробега. Электронные одометры поздних версий считаются более точными, но уязвимыми к сбоям при низких температурах.
Типичные оценки по категориям
| Плюсы по отзывам | Минусы по отзывам |
| Выносливость механических указателей | Склонность пластика к выцветанию |
| Минималистичное управление | Низкая информативность (нет вольтметра) |
| Дешёвые запчасти | Ложные срабатывания датчиков давления масла |
Список источников
При подготовке статьи об устройстве щитка приборов Газели использовались технические документы и практические материалы, обеспечивающие достоверность информации. Основное внимание уделялось официальным данным производителя и опыту эксплуатации.
Для анализа принципов работы и отзывов владельцев привлекались специализированные автомобильные ресурсы и экспертная литература. Ниже представлены ключевые источники, систематизированные по категориям.
