Панель приборов Lada Granta - обозначения, расшифровка и устранение неисправностей

Статья обновлена: 18.08.2025

Приборная панель Lada Granta – центральный узел контроля технического состояния автомобиля, объединяющий индикаторы, датчики и органы управления.

Четкое понимание значков и обозначений на щитке приборов критически важно для безопасной эксплуатации транспорта и своевременного выявления неисправностей.

В статье подробно рассмотрены устройство панели, расшифровка всех сигнальных ламп, функционал элементов управления и практические рекомендации по диагностике и ремонту распространенных поломок.

Конструкция и основные узлы приборной панели

Приборная панель Lada Granta представляет собой единую литую пластиковую конструкцию, интегрированную с каркасом кузова. Основными компонентами являются комбинация приборов (щиток), центральная консоль с блоком управления климатом, дефлекторы вентиляции, кожух рулевой колонки и модуль пассажирской подушки безопасности. Все элементы жестко закреплены на металлической основе посредством винтовых соединений и пластиковых клипс.

Материал изготовления – ударопрочный термопластик, верхняя часть некоторых модификаций имеет мягкое покрытие. Конструкция предусматривает технологические люки для доступа к блоку предохранителей (слева от руля) и штатной проводке. Система воздуховодов отопителя и элементы крепления аудиосистемы вмонтированы в каркас панели на этапе сборки.

Ключевые функциональные узлы

• Комбинация приборов – содержит аналоговые/цифровые указатели (спидометр, тахометр, датчики топлива и температуры), дисплей бортового компьютера и индикаторные секции.
• Центральная консоль – объединяет регуляторы отопителя, кнопки управления, гнездо аудиосистемы и пепельницу (в базовых версиях).
• Модуль подушки безопасности – расположен в верхней части со стороны пассажира, маркирован надписью AIRBAG.
• Блок дефлекторов – четыре поворотных сопла с регулировкой потока воздуха (два центральных, два боковых).
• Кожух рулевой колонки – скрывает механизм регулировки руля и провода подрулевых переключателей.

Узел	Распространенные неисправности
Комбинация приборов	Запотевание стекла, отказ стрелок, мерцание подсветки
Воздуховоды	Трещины креплений, засорение фильтров
Электроразъемы	Окисление контактов, обрыв проводов
Клипсы крепления	Поломка фиксаторов, дребезг панели

Расположение органов управления на панели Гранты

Основные элементы управления сосредоточены вокруг рулевой колонки и в центральной консоли для обеспечения легкого доступа водителя. Ключевые зоны включают блок подрулевых переключателей, центральную панель с климатической установкой/аудиосистемой и приборный щиток со стрелочными индикаторами.

Эргономичное размещение позволяет управлять системами автомобиля без отрыва рук от руля и минимальным отвлечением от дороги. Ниже приведены группы органов управления с их функциональным назначением.

Группировка элементов управления

• Подрулевой левый рычаг:
  • Указатели поворотов
  • Переключение дальнего/ближнего света
  • Корректор фар
• Подрулевой правый рычаг:
  • Управление стеклоочистителями
  • Режимы омывателя лобового стекла
• Центральная консоль (верхняя часть):
  • Блок управления отопителем/кондиционером
  • Дефлекторы обдува
  • Кнопка аварийной сигнализации
• Центральная консоль (нижняя часть):
  • Гнездо аудиосистемы (радио/USB)
  • Розетка прикуривателя
  • Кнопки обогрева сидений (в зависимости от комплектации)

Зона расположения	Элементы управления
Панель приборов (щиток)	Спидометр, тахометр, индикатор уровня топлива, температурный датчик
Рулевое колесо	Кнопки управления аудиосистемой (на оснащенных версиях)
Торпедо слева	Регулятор подсветки приборов, кнопка противотуманных фар

Отдельные переключатели дублируются на дверных панелях: электростеклоподъемники, блокировка замков. Важно учитывать: расположение может незначительно варьироваться в зависимости от года выпуска и комплектации автомобиля.

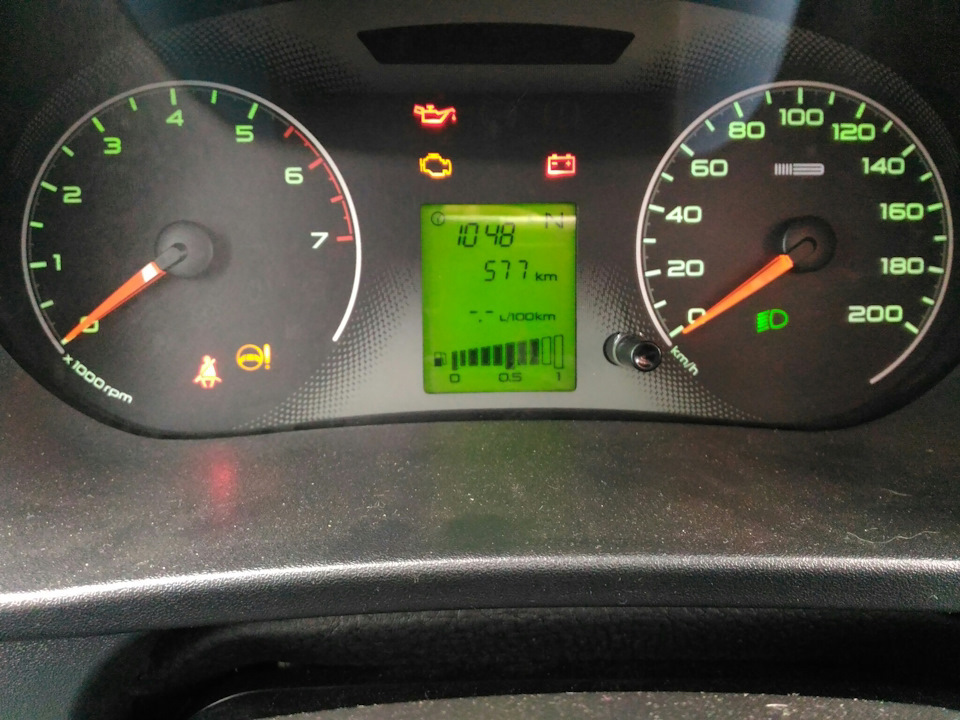

Расшифровка индикаторов спидометра и тахометра

Спидометр Гранты отображает текущую скорость движения (км/ч) и содержит встроенный ЖК-экран с индикаторами состояния систем автомобиля. Основные предупреждающие символы группируются вокруг шкалы скорости.

Тахометр (шкала оборотов двигателя ×1000 об/мин) дополнен контрольными лампами, сигнализирующими о работе силового агрегата и трансмиссии. Индикаторы зажигаются при включении зажигания для самодиагностики и гаснут через 1-3 секунды, если параметры в норме.

Основные индикаторы на спидометре

• Восклицательный знак в круге – неисправность тормозной системы (падение уровня жидкости или активация ручника)
• Аккумулятор – неисправность системы заряда (обрыв ремня ГРМ, поломка генератора)
• Масленка – критически низкое давление моторного масла
• Температура – перегрев двигателя (превышение допустимой температуры ОЖ)

Ключевые индикаторы на тахометре

1. Чек (Check Engine) – ошибка двигателя (требуется диагностика ЭБУ)
2. ESP – активация системы стабилизации или её неисправность
3. ABS – отказ антиблокировочной системы тормозов
4. Airbag – неисправность подушек безопасности

Цвет индикатора	Значение	Требуемые действия
Красный	Критическая неисправность	Немедленная остановка двигателя
Желтый	Предупреждение/неисправность	Диагностика в ближайшее время
Зеленый/Синий	Активная система	Нет действий (информационные)

Постоянно горящий индикатор Check Engine указывает на ошибку в работе двигателя, тогда как мигающая лампа сигнализирует о пропусках зажигания, требующих срочного вмешательства.

Назначение и нормы показаний датчика температуры двигателя

Датчик температуры охлаждающей жидкости (ДТОЖ) на Lada Granta отслеживает нагрев силового агрегата, передавая данные в электронный блок управления (ЭБУ). Эта информация критична для корректировки топливной смеси, управления вентилятором радиатора, работы системы зажигания и отображения температуры на приборной панели.

Нормальные показания при прогретом двигателе составляют 85–95°C в штатном режиме эксплуатации. В пробках или при высокой нагрузке допустимо кратковременное повышение до 100–105°C (активация вентилятора). Холодный мотор при запуске показывает 40–60°C, а стрелка индикатора должна стабилизироваться в среднем секторе шкалы через 5–10 минут после запуска.

Критические отклонения и последствия

• Постоянное занижение показаний (< 80°C на прогретом моторе):
  • Переобогащение топливной смеси
  • Повышенный расход топлива
  • Загрязнение свечей зажигания
• Превышение нормы (> 105°C):
  • Активация красной зоны на панели (⛔ или символ термометра)
  • Риск перегрева двигателя и деформации ГБЦ
  • Детонация топлива, потеря мощности
• Отсутствие показаний (стрелка на нуле):
  • Обрыв цепи датчика или окисление контактов
  • Выход из строя самого ДТОЖ
  • Сбои ЭБУ

Диагностика и ремонт

1. Проверка контактов датчика (расположен возле термостата) на коррозию.
2. Замер сопротивления мультиметром:
   • Холодный двигатель (20°C): ~3.5–4.5 кОм
   • Прогретый (90°C): ~200–300 Ом
3. Замена при отклонениях от норм (неразборный элемент).
4. Контроль герметичности посадочного места (утечка антифриза).

Симптом	Возможная причина	Действие
Стрелка "скачет"	Плохой контакт, низкий уровень ОЖ	Диагностика цепи, долив антифриза
Постоянный перегрев	Неисправность термостата, забитый радиатор	Проверить термостат, промыть систему охлаждения
Ложное срабатывание указателя	Короткое замыкание проводки	Поиск повреждения проводов

Контроль уровня топлива: шкала и лампы резерва

Указатель уровня топлива на приборной панели Lada Granta представляет собой аналоговую шкалу, проградуированную в литрах или условных делениях (0, 1/2, 1). Он работает в паре с датчиком уровня топлива (ДУТ), расположенным в топливном модуле бензобака. Принцип действия основан на изменении сопротивления ДУТ в зависимости от положения поплавка: при полном баке сопротивление минимально, стрелка указывает на максимум; по мере расхода топлива сопротивление возрастает, стрелка опускается.

Резервный индикатор (лампа желтого или оранжевого цвета с символом заправочной колонки) активируется при снижении объема топлива ниже критического уровня (обычно 5-7 литров). Срабатывание происходит при изменении сопротивления ДУТ до порогового значения, замыкающем цепь лампы. Лампа загорается постоянно, а не мигает, сигнализируя о необходимости срочной заправки.

Типовые неисправности и их устранение

Основные проблемы системы контроля топлива и способы их решения:

• Стрелка не реагирует на уровень топлива:
  • Проверить предохранитель F5 (7.5A) в монтажном блоке.
  • Диагностировать целостность проводов от ДУТ к приборной панели.
  • Заменить датчик уровня топлива в баке при обрыве или залипании поплавка.
• Лампа резерва не загорается при пустом баке:
  • Прозвонить цепь лампы на обрыв.
  • Проверить контакты ДУТ на окисление.
  • Заменить перегоревшую лампу или светодиод в панели приборов.
• Ложные показания или колебания стрелки:
  • Очистить токоведущие дорожки потенциометра ДУТ от нагара.
  • Замерить сопротивление ДУТ (норма: 285-335 Ом для полного бака, 20-40 Ом для пустого).
  • Заменить неисправный датчик при отклонениях от нормы.

Важно: При замене ДУТ необходимо откалибровать положение поплавка относительно корпуса модуля согласно технической документации, иначе показания будут некорректными. Работы с топливной системой требуют соблюдения мер противопожарной безопасности.

Индикаторы поворотов и света фар: визуальные сигналы

Индикаторы поворотов на приборной панели Lada Granta отображаются в виде зеленых стрелок. При активации левого или правого поворота соответствующая стрелка мигает с установленной частотой, дублируя работу внешних указателей. Аварийная сигнализация включает синхронное мигание обеих стрелок одновременно.

Индикаторы света фар используют цветовую дифференциацию: габаритные огни обозначаются зеленым символом фар без лучей, ближний свет – зеленым значком фары с наклонными лучами вниз. Активация дальнего света сопровождается синим значком фары с горизонтальными лучами, который гаснет при переключении на ближний.

Типовые неисправности и решения

Проблема	Возможная причина	Действия
Индикатор поворота мигает чаще обычного	Перегорела лампа в цепи поворотника	Проверить и заменить лампу в неработающем фонаре
Индикаторы фар не включаются	Перегорел предохранитель F7 (15A) или F18 (10A)	Проверить предохранители в монтажном блоке салона
Индикатор дальнего света не работает	Неисправно реле К2 или подрулевой переключатель	Протестировать мультиметром реле, заменить при необходимости

Для диагностики целостности цепи используйте мультиметр: при включенном повороте проверьте напряжение на контактах реле К3 (расположено в монтажном блоке). Отсутствие напряжения указывает на обрыв проводки или неисправность выключателя под рулем. При замене ламп соблюдайте номинальную мощность: превышение значения вызывает расплавление пластика фары.

Значок Check Engine: причины срабатывания

Индикатор Check Engine (жёлтый значок двигателя) на приборной панели Lada Granta сигнализирует о неисправностях в работе двигателя, трансмиссии или системе выхлопа. Его активация требует немедленной диагностики бортовой системой управления (ЭБУ), которая фиксирует ошибки в виде уникальных кодов.

Игнорирование горящей лампы может привести к серьёзным поломкам, повышенному расходу топлива или переходу двигателя в аварийный режим. Основные причины срабатывания делятся на несколько категорий.

Распространённые причины активации индикатора

• Проблемы с топливной системой: Засорение форсунок, неисправность топливного насоса, низкое давление в рампе.
• Неполадки системы зажигания: Выход из строя свечей зажигания, катушек зажигания или высоковольтных проводов (проявляется как "троение" двигателя).
• Низкое качество топлива: Заправка некачественным бензином, вызывающая детонацию или нарушение смесеобразования.
• Неисправности датчиков:
  • Датчик кислорода (лямбда-зонд) - некорректный контроль топливной смеси.
  • Датчик положения коленвала (ДПКВ) - сбои в синхронизации зажигания/впрыска.
  • Датчик массового расхода воздуха (ДМРВ) - ошибки в расчёте количества поступающего воздуха.
  • Датчик положения распредвала (ДПРВ) - сбои фаз газораспределения.
• Проблемы с системой контроля выхлопа: Неисправность каталитического нейтрализатора (засорение, разрушение) или датчиков кислорода.
• Нарушение герметичности: Подсос неучтённого воздуха через повреждённые патрубки, прокладки впускного коллектора или вакуумные шланги.
• Неисправность системы рециркуляции отработавших газов (EGR): Засорение клапана или магистралей системы.
• Электрические проблемы: Окисление контактов, повреждение проводки, низкий заряд АКБ.

Симптом (кроме горящего значка)	Возможная причина
Двигатель "троит", вибрация	Неисправность свечи, катушки зажигания, форсунки
Повышенный расход топлива	Неисправность ДМРВ, лямбда-зонда, датчика температуры ОЖ
Падение мощности	Засорение катализатора, неисправность ДПКВ, низкое давление топлива
Затруднённый пуск	Неисправность ДПКВ, топливного насоса, регулятора давления топлива

Важно: Самостоятельно определить точную причину без компьютерной диагностики сложно. Для считывания кодов ошибок из памяти ЭБУ Granta необходимо использовать диагностический сканер (например, адаптер ELM327 со специализированным ПО). После ремонта или устранения неисправности код ошибки следует стереть из памяти блока управления.

Обозначение и функции индикатора ABS

Индикатор ABS на приборной панели Lada Granta имеет вид круга с надписью «ABS» внутри, обрамленного двумя дугами (скобками). Он загорается желтым/оранжевым цветом при включении зажигания и должен погаснуть через 1-3 секунды после запуска двигателя. Это подтверждает успешное прохождение системой самодиагностики.

Постоянное горение или внезапное включение индикатора во время движения сигнализирует об ошибке в антиблокировочной системе. При этом ABS отключается, но основная тормозная система сохраняет работоспособность. Водитель должен учитывать риск блокировки колес при резком торможении.

Функции системы ABS

• Предотвращение блокировки колес: Автоматически регулирует тормозное усилие при экстренном торможении.
• Сохранение управляемости: Позволяет маневрировать во время интенсивного замедления.
• Сокращение тормозного пути: Оптимизирует сцепление шин с дорогой на большинстве покрытий.
• Стабилизация автомобиля: Снижает риск заноса при торможении на поворотах или разнородных поверхностях.

Распространенные причины активации индикатора включают: повреждение датчиков колес (загрязнение, обрыв проводов), неисправность блока управления ABS, низкий уровень тормозной жидкости или отказ гидравлического модуля. Для диагностики требуется подключение сканера к OBD-II разъему.

Иконка Airbag: диагностика ошибок подушки безопасности

При включении зажигания индикатор Airbag на приборной панели Lada Granta кратковременно загорается (3-5 секунд), что свидетельствует о тестировании системы. Если лампа не гаснет, мигает или активируется во время движения – это указывает на неисправность системы пассивной безопасности. Игнорирование сигнала опасно: в аварийной ситуации подушки могут не сработать.

Основные причины активации индикатора включают проблемы с проводкой, датчиками удара, блоком управления SRS или компонентами системы. Диагностика требует осторожности – некорректные манипуляции могут спровоцировать случайное срабатывание подушек. Перед проверкой обязательно отсоедините минусовую клемму АКБ и подождите 10 минут.

Типовые неисправности и методы диагностики

Распространенные источники ошибок:

• Обрыв/короткое замыкание в цепях подушек водителя/пассажира или преднатяжителей ремней
• Некорректное сопротивление пиропатронов (менее 2 Ом или более 5 Ом)
• Окисление контактов в разъемах под сиденьями, рулевой колонке, блоке управления
• Сбой датчиков удара (лобовых или боковых)
• Повреждение блока SRS после затопления салона или перепадов напряжения

Последовательность проверки:

1. Считайте коды ошибок через диагностический разъем OBD-II с помощью совместимого сканера
2. Визуально осмотрите разъемы (желтого цвета) под сиденьями и рулевым колесом на предмет коррозии
3. Проверьте целостность проводки в зоне подвижных элементов (дверные пороги, петли)
4. Измерьте сопротивление пиропатронов мультиметром (норма: 2-3 Ом)
5. Протестируйте предохранитель F23 (15А) в монтажном блоке салона

Код ошибки	Описание	Возможная причина
B1015	Обрыв цепи подушки водителя	Повреждение контактной группы рулевой колонки
B1020	КЗ на массу в цепи подушки водителя	Перетертая изоляция проводов
B1035	Обрыв цепи подушки пассажира	Окисление разъема под пассажирским сиденьем
B1070	Неисправность датчика удара	Механическое повреждение датчика, обрыв провода
B1000	Неисправность блока управления SRS	Внутренняя ошибка контроллера, требуется перепрошивка или замена

Важно! После устранения неполадки обязательно удалите ошибки из памяти блока SRS через диагностическое оборудование. Если лампа продолжает гореть после сброса – причина не устранена. Запрещается проверять целостность цепей методом "прозвонки" без специального нагрузочного резистора – это может инициировать срабатывание пиропатрона.

Значок охранной системы (иммобилайзера)

Индикатор иммобилайзера на приборной панели Lada Granta отображается в виде стилизованного ключа или автомобиля с ключом внутри. Обычно он загорается при включении зажигания и должен погаснуть через 2-3 секунды после распознавания чипа в ключе штатной системой. Цвет иконки – оранжевый или красный.

Постоянное горение или мигание значка сигнализирует об ошибках в работе противоугонной системы. Если индикатор не гаснет после запуска двигателя, автомобиль может заглохнуть через несколько секунд или не заведется вовсе. Мигание символа в режиме стоянки (при вынутом ключе) – штатный режим активированной защиты.

Основные неисправности и решения

• Значок горит постоянно при работающем двигателе:
  • Неисправность чипа в ключе (трещина, разряд батарейки в метке)
  • Повреждение антенны иммобилайзера (кольцо вокруг замка зажигания)
  • Сбой связи с ЭБУ двигателя
• Индикатор мигает в движении:
  1. Проверить состояние батарейки в ключе (при наличии)
  2. Протестировать контакты разъема антенны иммобилайзера
  3. Считать диагностические коды ошибок через OBD-II разъем

Состояние индикатора	Значение	Действия
Кратковременное загорание при запуске	Штатная проверка ключа	Не требует вмешательства
Мигает при выключенном зажигании	Активирована блокировка двигателя	Нормальный режим охраны
Не гаснет после запуска	Ошибка идентификации	Диагностика иммобилайзера

Для ремонта часто требуется перепрограммирование ключей или замена антенны иммобилайзера. При утере ключей необходима адаптация новых меток через дилерское оборудование. Самостоятельное вмешательство без диагностического сканера не рекомендуется – возможна полная блокировка двигателя.

Индикатор давления масла: критичные ситуации

Загорание индикатора давления масла на приборной панели Lada Granta сигнализирует о падении давления в смазочной системе ниже критического минимума. Это требует немедленной остановки двигателя независимо от условий движения. Продолжение работы мотора при горящей лампочке гарантированно приведёт к масляному голоданию трущихся деталей.

Игнорирование сигнала более 10-15 секунд вызывает катастрофические последствия: вкладыши коленвала начинают плавиться от трения, расплавленный металод задирает шейки вала, а шатуны могут заклинить в гильзах. Цепная реакция разрушений охватывает распредвал, поршневую группу и стенки цилиндров, требуя капитального ремонта или замены силового агрегата.

Типичные причины аварийного срабатывания

• Утечка масла через повреждённый поддон, прокладку или сальники
• Засорение маслоприёмника продуктами износа или отложениями
• Отказ масляного насоса из-за износа шестерён или редукционного клапана
• Разжижение масла попаданием топлива в картер
• Залипание масляного фильтра при использовании некачественных расходников

Действие водителя	Последствия для двигателя
Немедленная остановка	Минимальные повреждения (замена датчика/фильтра)
Продолжение движения 1-2 минуты	Оплавление вкладышей, задиры коленвала
Игнорирование сигнала (5+ минут)	Клинит шатуны, разрушение поршневой группы

При ложном срабатывании (например, после замены масла) проверьте целостность проводки к датчику и качество контактов. Кратковременное загорание лампочки на холодном двигателе при -25°C и ниже считается нормой для Гранты, но сигнал должен гаснуть через 2-3 секунды после запуска.

Предупреждение о неисправности тормозов

При включении зажигания на приборной панели Lada Granta кратковременно загорается красный символ восклицательного знака в круге, что свидетельствует о работе системы самодиагностики. Если значок не гаснет после запуска двигателя или появляется во время движения – это сигнал о критической неисправности тормозной системы. Игнорирование предупреждения создает прямую угрозу безопасности.

Основная причина активации индикатора – падение уровня тормозной жидкости в бачке главного цилиндра ниже минимальной отметки. Это происходит из-за износа колодок (автоматическая компенсация зазоров), повреждения гидравлических магистралей или утечки через уплотнения рабочих цилиндров. Реже проблему вызывает неисправность датчика уровня жидкости или обрыв его цепи.

Действия при появлении индикатора

1. Немедленно прекратить движение, плавно остановившись на ровном безопасном участке.
2. Заглушить двигатель и проверить уровень тормозной жидкости в бачке (маркировка "MIN/MAX").
3. Визуально осмотреть:
   • Целостность шлангов и трубок тормозной системы
   • Наличие подтеков на суппортах, колесных цилиндрах, возле главного цилиндра
   • Толщину тормозных колодок через отверстия в колесных дисках

Состояние	Рекомендуемые действия
Уровень жидкости ниже MIN	Долить только рекомендованную жидкость (DOT-4). Буксировка в сервис
Видимые утечки жидкости	Буксировка на эвакуаторе. Запрещено движение своим ходом
Уровень в норме, колодки изношены	Замена колодок. Индикатор погаснет после замены
Механических повреждений нет	Проверка датчика уровня жидкости и цепей подключения

После устранения причины индикатор должен погаснуть самостоятельно. Если лампа продолжает гореть – необходима компьютерная диагностика ABS/ESC (при наличии) и электронных компонентов тормозной системы. Эксплуатация автомобиля с горящим индикатором тормозов запрещена – эффективность торможения может снизиться вплоть до полного отказа.

Символы наружного освещения: габариты, ближний свет

Индикатор габаритных огней на приборной панели Lada Granta выполнен в виде двух симметричных зеленых значков, напоминающих фонари с рассеянным пучком света. Он активируется при повороте переключателя наружного освещения в первое положение и сигнализирует о включении передних и задних габаритных ламп, а также подсветки номерного знака.

Значок ближнего света изображается зеленой стилизованной фарой с наклоненными вниз лучами. Он загорается при переводе переключателя во второе положение или при включении света автоматически (в зависимости от комплектации). Этот символ подтверждает активацию фар ближнего света, необходимых для движения в темное время суток.

Распространенные неисправности и решения

Симптом	Возможная причина	Способ устранения
Индикатор габаритов не загорается	Перегорел предохранитель F20 (15А)	Заменить предохранитель в монтажном блоке
Значок ближнего света мигает	Окисление контактов в переключателе света	Очистить контакты или заменить переключатель
Символы горят, но фары не работают	Перегорели лампы	Заменить лампы H4 (ближний свет) или W5W (габариты)
Индикатор не отключается	Залипание реле К1 в монтажном блоке	Проверить и заменить реле освещения

При замене ламп обязательно проверяйте соответствие мощности: 55W для ближнего света, 5W для габаритных огней. Использование неподходящих ламп приводит к расплавлению пластика фары и выходу из строя контактов.

Расшифровка значков заднего противотуманного фонаря

Значок заднего противотуманного фонаря на приборной панели Lada Granta имеет строго регламентированный вид согласно ПДД и международным стандартам. Он активируется при включении соответствующей фары и служит для информирования водителя о работе этого осветительного прибора.

Визуально символ представляет собой стилизованное изображение фары с направленными вниз лучами света, заключенное в прямоугольник. Цвет иконки – всегда оранжевый или желтый, что отличает ее от аналогичного значка передних противотуманок (который обычно зеленый). Располагается он в комбинации приборов рядом с другими индикаторами внешнего освещения.

Особенности работы и типовые неисправности

При включении заднего противотуманного фонаря (рычагом управления светом) значок должен немедленно загореться. Его отключение происходит одновременно с выключением фары. Отсутствие свечения индикатора при активированном фонаре свидетельствует о неполадках.

• Нерабочий значок при горящей фаре: перегоревшая лампочка индикатора, обрыв цепи, неисправность приборного щитка
• Значок горит при выключенном фонаре: залипание кнопки, короткое замыкание в цепи, сбой блока управления
• Мерцание индикатора: плохой контакт в разъемах, окисление проводов

Симптом	Вероятная причина	Проверка
Индикатор не загорается	Перегорел предохранитель F7 (15А)	Тестером проверить напряжение на контактах кнопки включения
Фонарь не работает, индикатор активен	Перегорела лампа фонаря	Заменить лампу W21W (P21W)
Постоянное свечение при выключенной фаре	Замкнутые контакты реле К9	Прозвонить цепь от кнопки до реле

Важно! Эксплуатация с постоянно горящим значком при выключенном фонаре запрещена – это вводит в заблуждение других участников движения. При обнаружении неисправности проверку начинают с предохранителя, затем диагностируют кнопку включения и целостность проводки. Ремонт комбинации приборов требует специального оборудования.

Пиктограммы обогрева стекол и зеркал

На приборной панели Lada Granta присутствуют две ключевые пиктограммы, связанные с обогревом: прямоугольник с волнистыми линиями (заднее стекло) и символ зеркал со стрелками или волнами. Оба значка подсвечиваются оранжевым или зелёным при активации системы, сигнализируя о работе нагревательных элементов.

Обогрев заднего стекла включается кнопкой с аналогичной пиктограммой на центральной консоли, а функция зеркал обычно активируется тем же переключателем (на части комплектаций) или отдельной клавишей. Системы автоматически отключаются через 10-20 минут для предотвращения перегрузки и энергозатрат.

Функции и диагностика

Пиктограмма	Назначение	Признаки неисправности
〰️ (прямоугольник)	Обогрев заднего стекла	Конденсат/иней не исчезает, значок не загорается
↕️↔️ (зеркала)	Обогрев наружных зеркал	Зеркала остаются влажными, отсутствие тепла на поверхности

Распространённые причины отказа:

• Перегоревший предохранитель (F5/F7/F48 в монтажном блоке)
• Окисление контактов на разъёмах стекла/зеркал
• Обрыв токопроводящих нитей на стекле
• Неисправность реле обогрева (K6/K7)

Алгоритм ремонта:

1. Проверить предохранители мультиметром
2. Протестировать реле подачей 12V на управляющие контакты
3. Очистить клеммы на разъёмах стекла и зеркал WD-40
4. Визуально осмотреть нити нагрева на предмет обрывов
5. Замерить напряжение на контактах при включённой системе

Контроль заряда АКБ: иконка аккумулятора

Иконка аккумулятора на приборной панели Lada Granta (красная батарея с символами "+" и "–") сигнализирует о проблемах в цепи заряда. Её загорание при работающем двигателе указывает на отсутствие тока подзарядки от генератора, что требует немедленной диагностики.

Потухший значок после запуска мотора – норма, подтверждающая корректную работу системы. Мигание или постоянное свечение при движении означает критическую неисправность: АКБ использует остаточный запас, а дальнейшая эксплуатация приведёт к остановке авто.

Типичные причины срабатывания индикатора

• Обрыв ремня генератора – визуально проверяется в подкапотном пространстве
• Окисление клемм АКБ или плохой контакт массы на кузове
• Неисправность генератора (износ щёток, поломка диодного моста, регулятора напряжения)
• Обрыв проводки в цепи "генератор-АКБ" или повреждение предохранителей
• Короткое замыкание в бортовой сети

Алгоритм самостоятельной проверки

1. Заглушить двигатель, осмотреть целостность ремня генератора и чистоту клемм АКБ
2. Запустить мотор, мультиметром замерить напряжение на клеммах аккумулятора
3. Сравнить показатели:

   Норма	13.5–14.8 В
   Недостаточный заряд	< 13.2 В
   Перезаряд	> 15 В

4. При отклонениях – проверить предохранитель F16 (15А) в монтажном блоке

Важно! Длительная езда с горящей иконкой (более 15–20 км) вызовет глубокий разряд батареи. При отсутствии диагностического оборудования прекратите движение и вызовите эвакуатор.

Диагностика неисправностей лампочек подсветки

При отказе подсветки приборной панели Lada Granta первым делом исключите общие проблемы: проверьте предохранитель F20 (15А) в монтажном блоке, отвечающий за цепи освещения панели. Убедитесь, что регулятор яркости подсветки на рулевом подрулевом переключателе установлен в рабочее положение и не имеет механических повреждений.

Если с предохранителем и регулятором всё в порядке, локализуйте проблему – определите, перестали работать отдельные лампы или вся подсветка. Отключите массу аккумулятора перед извлечением приборного щитка для безопасности. Для демонтажа панели: открутите два верхних винта под декоративной накладкой руля, снимите кожух рулевой колонки, затем выкрутите винты крепления щитка приборов и аккуратно потяните его на себя.

Пошаговая проверка элементов

1. Визуальный осмотр ламп
   • Извлеките неработающую лампу (тип W1.2W) из посадочного гнезда
   • Проверьте целостность нити накаливания – тёмное пятно или обрыв указывают на перегорание
   • Осмотрите колбу на наличие потемнений или трещин
2. Диагностика патрона
   • Зачистите контакты патрона от окислов мелкой наждачной бумагой
   • Проверьте плотность прилегания лампы – разогните боковые фиксаторы при необходимости
   • Убедитесь в отсутствии расплавленного пластика в гнезде
3. Прозвонка цепи мультиметром
   • Включите зажигание и активируйте габариты
   • Замерьте напряжение на контактах патрона – отсутствие 12V указывает на обрыв проводки
   • Проверьте "массу" – приложите один щуп к минусу АКБ, второй к боковому контакту патрона

Типовые неисправности и решения:

Симптом	Возможная причина	Способ устранения
Не горит одна лампа	Перегорание лампы, окисление контактов в патроне	Замена лампы, зачистка контактов
Не работает группа ламп	Обрыв провода питания, коррозия разъёма	Прозвонка цепи, обработка разъёмов WD-40
Вся подсветка мигает	Плохой контакт реостата яркости, повреждение дорожек на плате	Замена подрулевого переключателя, пайка контактов
Подсветка не включается	Сгорел предохранитель F20, неисправен реостат	Замена предохранителя, проверка напряжения на реостате

При замене ламп используйте аналогичное изделие с цоколем T5 и мощностью 1.2W. Установку проводите в перчатках – жир с пальцев сокращает срок службы кварцевой колбы. Если после замены нескольких ламп подсветка работает неравномерно, проверьте соответствие мощности всех установленных ламп – применение более ярких аналогов вызывает перегрузку цепи.

Замена перегоревших светодиодов в приборном щитке Lada Granta

Перегоревшие светодиоды на приборной панели приводят к некорректному отображению информации (например, не подсвечиваются шкалы спидометра, тахометра или индикаторы). Для восстановления работоспособности потребуется демонтировать щиток приборов, диагностировать неисправные элементы и установить новые светодиоды аналогичного типа и цвета.

Перед началом работ подготовьте инструменты: паяльник мощностью 25-40 Вт с тонким жалом, оловоотсос или оплетку для удаления припоя, пинцет, светодиоды SMD (например, типоразмера 1206), мультиметр для проверки цепи. Обязательно обесточьте автомобиль, отсоединив минусовую клемму АКБ.

Последовательность замены

1. Демонтаж щитка приборов:
   • Снимите декоративную накладку руля, открутив саморезы снизу.
   • Выкрутите два верхних крепежных винта панели приборов.
   • Аккуратно потяните щиток на себя, отсоедините электрические разъемы с тыльной стороны.
2. Разборка и диагностика:
   • Открутите винты на задней крышке щитка, снимите защитный кожух.
   • Извлеките плату из корпуса, отсоединив стрелки приборов (используйте спецсъемник или аккуратно поддевайте плоской отверткой).
   • Визуально осмотрите светодиоды – почернение или отсутствие свечения при подаче напряжения указывает на неисправность. Прозвоните мультиметром в режиме диода.
3. Пайка компонентов:
   • Нагрейте паяльником контакты неисправного светодиода с обеих сторон, одновременно поддевая его пинцетом.
   • Удалите остатки припоя с контактных площадок при помощи оловоотсоса.
   • Нанесите каплю флюса на площадки, разместите новый светодиод строго по полярности (катод помечен точкой или срезом на корпусе).
   • Прогрейте контакты паяльником 2-3 секунды, избегая перегрева платы.

Важные нюансы при работе

Параметр	Требование
Тип светодиодов	SMD 1206 (красные/зеленые/белые в зависимости от зоны)
Температура пайки	260-300°C (не более 3 сек на контакт)
Проверка	Подключите щиток к авто без сборки для теста
Риски	Повреждение токопроводящих дорожек при перегреве

Сборка выполняется в обратном порядке. Установите плату в корпус, зафиксируйте стрелки приборов до щелчка (ориентируясь по нулевым отметкам), подключите разъемы и протестируйте работу на заведенном двигателе. При появлении ошибок проверьте правильность установки стрелок и плотность соединения контактов.

Снятие декоративных накладок панели инструментов

Для демонтажа накладок подготовьте пластиковый монтажный инструмент (лопатку или медиатор) во избежание повреждения деталей и элементов интерьера. Отключите минусовую клемму аккумулятора для предотвращения случайного замыкания проводки при работе с электрооборудованием.

Начните с декоративной рамки центральной консоли, охватывающей мультимедийную систему и блок управления климатом. Аккуратно подденьте лопаткой стыки в последовательности: нижний край → боковые зоны → верхняя часть. Избегайте резких движений, так как крепления типа "ласточкин хвост" легко ломаются при чрезмерном усилии.

Порядок демонтажа элементов

1. Рамка воздуховодов:
   • Зафиксируйте пальцами решетки дефлекторов
   • Подденьте боковые защелки медиатором под углом 45°
2. Накладка тоннеля:
   • Снимите подлокотник (болты Torx T20 под заглушками)
   • Потяните накладку вверх, освобождая 4 пружинных клипсы
3. Дверные панели:
   • Выкрутите саморез под рычагом открывания
   • Снимите пластиковую заглушку динамика
   • Потяните панель от двери снизу вверх

Тип крепления	Расположение	Особенности снятия
Пластиковые защелки	Рамки воздуховодов, накладка ручника	Требуют равномерного поддевания по периметру
Клипсы типа "грибок"	Накладка тоннеля, нижние панели	Вытягиваются перпендикулярно поверхности
Винтовые соединения	Зоны под заглушками, крепление рукояток	Требуют Torx-бит T15-T25

После извлечения каждой накладки немедленно отсоединяйте разъемы подсветки и кнопок, нажимая на фиксатор язычка. Проверяйте целостность крепежных ушек перед установкой деталей обратно – микротрещины часто приводят к дребезжанию при движении.

Регулировка яркости подсветки приборов

Яркость подсветки приборной панели регулируется кнопками на левом подрулевом переключателе. Верхняя кнопка (со знаком "+") увеличивает яркость, нижняя (со знаком "-") уменьшает интенсивность свечения. Регулировка доступна только при включенном зажигании и активированном внешнем освещении (габаритах или ближнем свете фар).

Шкала яркости имеет 5 фиксированных уровней, что отображается на жидкокристаллическом дисплее бортового компьютера соответствующей шкалой. При минимальном значении подсветка полностью отключается, за исключением сигнальных ламп, требующих постоянной индикации (например, аварийной сигнализации или стояночного тормоза).

Особенности регулировки

• Автоматическая адаптация: В комплектациях с датчиком освещенности яркость автоматически снижается при включении фар
• Зависимость от освещения: Регулировка недоступна при выключенных габаритах/фарах
• Запоминание настроек: Последнее выбранное значение сохраняется в памяти ЭБУ после остановки двигателя

Ситуация	Доступность регулировки
Габаритные огни включены	Полная
Ближний свет фар активен	Полная
Освещение выключено (дневное время)	Недоступна

Процедура демонтажа комбинации приборов

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания и сброса ошибок ЭБУ. Убедитесь, что ключ зажигания извлечен из замка, а рулевое колесо установлено в крайнее нижнее положение для беспрепятственного доступа к крепежным элементам панели.

Снимите декоративную накладку рулевой колонки, аккуратно поддев её пластиковой картой или монтажной лопаткой. Ослабьте крепежные винты кожуха комбинации приборов с помощью крестообразной отвертки, после чего аккуратно потяните верхнюю часть кожуха на себя, отсоединяя фиксаторы по периметру.

Последовательность демонтажа

1. Открутите два самореза в верхней части комбинации приборов через технологические отверстия
2. Потяните комбинацию на себя, освобождая фиксаторы боковых креплений
3. Отсоедините три электрических разъёма с тыльной стороны:
   • Синий разъём CAN-шины
   • Белый разъём питания подсветки
   • Чёрный разъём сигнальных ламп
4. Извлеките комбинацию из посадочного гнезда, избегая касания стрелок спидометра и тахометра

Элемент крепления	Тип	Количество
Верхние саморезы	Phillips PH2	2 шт
Боковые защёлки	Пластиковые фиксаторы	4 шт
Нижние направляющие	Скользящие пазы	2 шт

Важно: При отсоединении разъёмов нажимайте на фиксаторы, а не тяните за провода. Перед установкой новой комбинации проверьте целостность контактов в колодках и отсутствие коррозии. При повторном монтаже совместите направляющие штыри на корпусе с пазами в приборной панели до затяжки крепежа.

Частые неполадки стрелочных датчиков и их устранение

Стрелочные приборы на приборной панели Lada Granta подвержены характерным сбоям, связанным с электрическими соединениями, износом механических компонентов или выходом из строя датчиков-приемников. Проблемы проявляются некорректными показаниями, залипанием стрелки, полным отсутствием реакции или хаотичными скачками во время движения.

Диагностику начинают с проверки предохранителей (F2, F35 в монтажном блоке), состояния массы кузова под панелью и целостности контактов в колодках. Использование мультиметра и визуальный осмотр проводки обязательны перед заменой элементов. Часто неисправность кроется в окислении разъемов или обрыве проводов у основания комбинации.

Распространенные неисправности и методы ремонта

Прибор	Симптом	Возможная причина	Способ устранения
Указатель уровня топлива	Стрелка лежит на нуле, показывает "пусто" при полном баке, скачет	Окисление контактов датчика в топливном модуле Пробой поплавка (погружение в бензин) Обрыв провода сигнала (желтый/серый)	Прозвонить цепь от колодки панели до датчика Заменить топливный модуль или датчик уровня Очистить контакты колодок на пути сигнала
Тахометр	Стрелка не двигается, зависает на одном значении, дергается	Плохой контакт в фишке комбинации (контакт А) Короткое замыкание в проводе к катушке зажигания Внутренний дефект приборной панели	Зачистить контакты колодки А (серый разъем) Проверить целостность провода от ЭБУ до панели Заменить комбинацию приборов
Указатель температуры ОЖ	Стрелка в синей зоне после прогрева, резкие скачки	Некорректное сопротивление датчика температуры (ДТОЖ) Плохая "масса" датчика на двигателе Воздушная пробка в системе охлаждения	Проверить сопротивление ДТОЖ при 90°C (~180 Ом) Затянуть клемму массы на ГБЦ возле ДТОЖ Удалить воздух из СОД через патрубок дросселя
Спидометр	Отсутствие показаний, стрелка не поднимается	Неисправность датчика скорости (на КПП) Обрыв сигнального провода (контакт В колодки) Механическое повреждение шестерни привода датчика	Проверить импульсы с датчика скорости мультиметром Заменить датчик скорости (артикул 11180-3843010) Осмотреть цепь от КПП до комбинации приборов

Важно! При замене приборной панели требуется перепрограммирование ЭБУ для корректной работы одометра и иммобилайзера. Механическое залипание стрелок из-за износа редуктора устраняется только заменой комбинации приборов.

Калибровка датчика уровня топлива после замены

После установки нового датчика уровня топлива (ДУТ) на Lada Granta требуется обязательная калибровка для корректного отображения остатка топлива на приборной панели. Без этой процедуры показания могут быть некорректными (стрелка не доходит до максимума/минимума, хаотично перемещается или замирает в одном положении). Калибровка выполняется через бортовой компьютер автомобиля с помощью диагностического оборудования.

Неправильно откалиброванный ДУТ приводит к критическим ошибкам: водитель не может объективно оценить запас топлива, что провоцирует риск остановки двигателя в движении. Процедура занимает 10-15 минут и требует строгого соблюдения последовательности действий.

Порядок калибровки

1. Подключите диагностический сканер (например, ELM327 с ПО OpenDiag, Scanmatic или Аскан-10) к OBD-II разъёму Гранты (расположен под рулевой колонкой).
2. Запустите программу и войдите в режим "Электронные системы автомобиля" → "Комбинация приборов" → "Калибровка ДУТ".
3. Заполните бак полностью (до срабатывания заправочного пистолета).
4. В меню сканера выберите "Канал 1: Опорожнение бака" и активируйте точку "0 литров".
5. Перейдите в "Канал 2: Заполнение бака", активируйте точку "50 литров" (для полного объёма бака Гранты).
6. Подтвердите запись параметров в ЭБУ комбинации приборов.

После калибровки выполните тестовую поездку (15-20 км). Стрелка указателя должна плавно снижаться по мере расхода топлива. При появлении ошибки Р0460 или Р0463 повторите процедуру, проверив плотность контактов на разъёме ДУТ.

Тип ошибки	Возможная причина	Действие
Стрелка "залипает" на ½ бака	Не активирована точка "50 литров"	Повторная калибровка с полным баком
Указатель показывает "пусто" при заправке	Окисление контактов, повреждение поплавка	Проверка ДУТ, зачистка клемм

Список источников

Для подготовки статьи о приборной панели Lada Granta использовались специализированные технические материалы, документация производителя и практические руководства. Основное внимание уделялось официальным источникам и проверенным ремонтным методикам.

Ниже приведен перечень ключевых ресурсов, содержащих детальную информацию об устройстве, значках, возможных неисправностях и методах восстановления приборного щитка. Все источники доступны в открытом доступе.

• Официальное руководство по эксплуатации Lada Granta (издательство АО "АВТОВАЗ")
• Каталог электрооборудования Lada Granta (ETKA-совместимые системы)
• Сервисные бюллетени технических центров АВТОВАЗ по диагностике CAN-шины
• Ремонтные мануалы Autodata и AUTOLIT для моделей ВАЗ-2190
• Технические отчеты испытательных полигонов ИЦ АВТОВАЗ (раздел "Электронные системы")
• Протоколы диагностики приборных панелей M73 производства "БорАвтоПрибор"
• Материалы обучающих курсов НТЦ "Волжского автозавода" для автоэлектриков
• Сборник типовых неисправностей приборных щитков (журнал "Автоэлектроника", спецвыпуск 2022)

Видео: Почему не работает приборная панель на ГРАНТЕ?


• Ремонт вариатора Nissan X-Trail своими руками - инструкция и отзывы

• Флиппер - защита диска и камеры колеса

• Замена бендикса стартера - пошаговый ремонт своими руками
