Переходные рамки - аккуратный монтаж магнитолы

Статья обновлена: 18.08.2025

Замена штатной магнитолы на современную модель – популярное решение для улучшения мультимедийной системы автомобиля. Однако установка часто осложняется несовпадением размеров и форм посадочных мест.

Переходные рамки решают эту проблему, обеспечивая идеальное сопряжение новой магнитолы с оригинальной панелью авто. Они маскируют технологические зазоры и придают установке заводской вид.

Что такое переходная рамка для магнитолы

Переходная рамка (адаптер, лицевая панель) – это пластиковый или металлический конструктив, закрывающий технологический зазор между корпусом новой магнитолы стандартных размеров (1DIN или 2DIN) и штатным отверстием в торпедо автомобиля. При замене заводской головного устройства на универсальное, геометрия и крепежные точки часто не совпадают, оставляя пустоты или неровные края.

Рамка обеспечивает эстетичный монтаж: она маскирует щели, крепежные элементы и возможные неровности среза, создавая визуально целостную поверхность. Без неё установка выглядит незавершенной, повышается риск попадания пыли и мусора в щели, а вибрации могут повредить элементы интерьера.

Ключевые функции и особенности

• Стандартизация: Адаптирует отверстие под магнитолы DIN (178×50 мм) или Double DIN (178×100 мм).
• Типы крепления:
  • Самоклеящиеся модели (на двусторонний скотч).
  • Винтовые (фиксируются к корпусу магнитолы или штатным клипсам авто).
• Конструкция: Может включать карманы для хранения, заглушки под кнопки, отсеки для экрана (в моделях 2DIN).
• Совместимость: Выпускаются под конкретные марки и модели авто (например, для Toyota Corolla 2010-2015 или VW Golf 7).

Проблема без рамки	Решение с переходной рамкой
Щели и зазоры между магнитолой и торпедо	Герметичный стык, аккуратный контур
Видимость внутренних креплений и проводов	Маскировка технических элементов
Сложность фиксации магнитолы	Дополнительные точки опоры (кронштейны, защелки)

Важно: Для полной интеграции помимо рамки часто требуются переходные шлейфы (ISO-разъёмы) и адаптеры антенн, но они не заменяют функцию лицевой панели.

Зачем нужны переходные рамки при замене штатной магнитолы

Штатные магнитолы в современных автомобилях имеют уникальные размеры и форму, разработанные под конкретную модель авто. После их демонтажа в панели остаётся нестандартное отверстие, которое визуально и функционально не подходит для установки универсальной магнитолы. Переходная рамка заполняет зазоры между новой магнитолой и заводской панелью, обеспечивая плотное прилегание и скрывая технологические щели.

Без адаптера корпус магнитолы будет болтаться, а провода и крепёжные элементы останутся на виду, что не только выглядит неряшливо, но и повышает риск поломки. Рамка выступает связующим звеном между геометрией панели авто и габаритами новой аппаратуры, решая сразу несколько технических и эстетических задач.

Ключевые функции переходных рамок

• Эстетическое оформление: Маскирует сколы, зазоры и неровности краёв после демонтажа штатной системы, создавая заводской вид.
• Защита от вибраций: Жёстко фиксирует магнитолу в панели, предотвращая дребезжание и повреждение разъёмов при движении.
• Упрощение монтажа: Имеет готовые крепёжные точки для конкретной модели авто и универсальной магнитолы (DIN или 2DIN).
• Безопасность: Изолирует проводку от контакта с острыми кромками панели, снижая риск замыканий.

Проблема без рамки	Решение переходной рамки
Щели между панелью и магнитолой	Точное соответствие контурам панели
Корпус "проваливается" в нишу	Опорные выступы для стабильной фиксации
Накопление пыли в зазорах	Герметичное прилегание по периметру

Важно: Рамки проектируются под конкретную марку и год авто (например, для Toyota Corolla 2015-2020), так как геометрия панелей даже в рамках одного бренда меняется. Использование несовместимого адаптера может привести к перекосу или повреждению пластика.

Материалы изготовления переходных рамок: ABS, пластик, мягкий PVC

Переходные рамки для автомагнитол производятся из разных полимеров, каждый из которых обладает уникальными эксплуатационными характеристиками. Выбор материала напрямую влияет на долговечность адаптера, его устойчивость к внешним воздействиям и точность подгонки под конфигурацию штатной ниши в торпедо автомобиля.

Наиболее распространёнными вариантами являются ABS-пластик, стандартный пластик (часто полипропилен) и мягкий PVC (поливинилхлорид). Различия в их свойствах определяют сферу применения, ценовой сегмент и особенности монтажа при замене штатной магнитолы.

Сравнительные характеристики материалов

ABS-пластик считается оптимальным выбором благодаря:

• Высокой прочности и стойкости к вибрациям
• Термоустойчивости (не деформируется при нагреве от электроники или солнца)
• Жёсткой геометрии, обеспечивающей точное позиционирование магнитолы
• Возможности тонкой обработки (ровные кромки, чёткие грани)

Обычный пластик (часто вторичный ПП или PS):

• Имеет более низкую стоимость
• Склонен к выцветанию и хрупкости на морозе
• Может издавать скрипы из-за упругих деформаций

Мягкий PVC (иногда называемый "резинопластик"):

• Отличается эластичностью, упрощающей установку в сложные ниши
• Эффективно гасит вибрации и предотвращает дребезжание
• Менее устойчив к механическим повреждениям (царапины, продавливания)

Материал	Плюсы	Минусы
ABS	Прочность, стабильность формы, долговечность	Высокая цена
Пластик (ПП/PS)	Бюджетность, лёгкость	Хрупкость, деформации, выцветание
Мягкий PVC	Гибкость, виброизоляция, простота монтажа	Низкая износостойкость, маркость

Для ответственных работ рекомендуется ABS – он гарантирует надёжную фиксацию устройства и сохраняет внешний вид годами. Мягкий PVC актуален при нестандартных зазорах или необходимости демпфирования, а обычный пластик допустим лишь как временное решение из-за риска быстрого разрушения.

Типы креплений рамок: защелки, клипсы, винтовые соединения

Защелки – самый распространенный вариант, отличающийся простотой установки. Пластиковые фиксаторы на корпусе рамки защелкиваются в пазы панели автомобиля при легком нажатии, обеспечивая надежную фиксацию без инструментов. Основной недостаток – риск поломки хрупких пластиковых элементов при демонтаже или вибрации.

Клипсы (пружинные фиксаторы) работают по принципу сжатия и распора. Металлические или пластиковые язычки сжимаются при установке рамки в проем, после чего пружинят и расклиниваются, удерживая конструкцию. Такой тип часто комбинируется с защелками, обеспечивая дополнительную стабильность при движении по неровным дорогам.

Сравнительные характеристики креплений

Тип крепления	Скорость установки	Надежность	Сложность демонтажа
Защелки	Очень высокая	Средняя	Низкая (риск поломки)
Клипсы	Высокая	Высокая	Средняя
Винтовые	Низкая	Максимальная	Высокая

Винтовые соединения обеспечивают максимальную прочность за счет крепления рамки к металлическим кронштейнам корпуса магнитолы или кузову саморезами. Несмотря на трудоемкость установки и необходимость скрывать крепеж декоративными заглушками, этот вариант незаменим для тяжелых мультимедийных систем или эксплуатации в условиях сильной вибрации.

Ключевые рекомендации при выборе:

• Совместимость с панелью авто – форма фиксаторов должна соответствовать заводским отверстиям
• Материал креплений – металлические клипсы предпочтительнее пластиковых при больших нагрузках
• Доступ к соединениям – винтовые крепления требуют свободного пространства для отвертки

Определение типа штатной магнитолы в вашем авто

Точная идентификация модели штатной магнитолы – критически важный этап перед заменой. От этого зависит совместимость переходной рамки, сохранение функций управления подрулевыми кнопками и корректная интеграция с бортовыми системами автомобиля.

Неправильное определение типа приведет к несовпадению геометрии переходной рамки, проблемам с креплением новой ГУ, потере функционала камеры заднего вида или датчиков парковки. В сложных случаях возможны ошибки CAN-шины.

Методы определения модели

Используйте комбинацию способов для точного результата:

1. Визуальный осмотр лицевой панели:
   • Найдите маркировку производителя (Pioneer, Alpine, Bosch)
   • Зафиксируйте серийный номер на наклейке или в сервисном меню
   • Сфотографируйте расположение крепежных отверстий и форму экрана
2. Анализ документации:
   • Проверьте раздел "Мультимедиа" в руководстве по эксплуатации авто
   • Изучите спецификацию комплектации по VIN-коду
3. Сверка с онлайн-базами:
   • Введите марку/модель авто и год выпуска на сайтах Crutchfield, PAC Audio
   • Используйте каталоги производителей переходных рамок (Connects2, Metra)

Тип магнитолы	Отличительные признаки	Сложность замены
1-DIN	Высота 50 мм, прямоугольный блок	★☆☆ (низкая)
2-DIN	Высота 100 мм, сенсорный экран	★★☆ (средняя)
Интегрированная OEM	Нестандартная форма, совмещение с климат-контролем	★★★ (высокая)

Для интегрированных систем (Harman Kardon, Bose, MMI) обратитесь к дилеру. Требуются CAN-адаптеры и программирование, самостоятельная замена может заблокировать ЭБУ.

Измерение посадочного места для новой магнитолы

Точные замеры штатного отсека – обязательный этап перед покупкой переходной рамки и магнитолы. Неправильные габариты приведут к несовпадению креплений, щелям или невозможности установки. Снимите декоративную накладку вокруг штатной магнитолы для доступа к металлическому корпусу отсека.

Используйте штангенциркуль или гибкую линейку для определения трех ключевых параметров: ширины, высоты и глубины посадочной ниши. Замеры проводятся в нескольких точках, так как проем может быть несимметричным. Особое внимание уделите форме – современные авто часто имеют трапециевидные или скругленные отсеки.

Критичные параметры для замера:

• Ширина – горизонтальное расстояние между боковыми стенками (макс. и мин. значение при сужении)
• Высота – расстояние от нижней до верхней стенки по центру и краям
• Глубина – расстояние от переднего края до ближайшего препятствия (вентиляционные каналы, кронштейны)

Параметр	Как замерять	Ошибки
Габариты ниши	По металлическому корпусу без учета пластиковых клипс	Замер по декоративной накладке (дает меньшие значения)
Монтажная глубина	От переднего среза до проводов/блока HVAC	Игнорирование выступов или разъемов за магнитолой

Важно: Фиксируйте конфигурацию крепежных элементов – "усы" по бокам, резьбовые отверстия или салазки. Переходная рамка должна точно соответствовать оригинальным точкам фиксации. Если штатная магнитола имеет нестандартный форм-фактор (например, интегрированный экран в торпедо), потребуется индивидуальный адаптер.

Стандарты размеров магнитол: 1DIN vs 2DIN

Автомобильные магнитолы выпускаются в двух основных типоразмерах: 1DIN (одноблочный) и 2DIN (двухблочный). DIN (Deutsches Institut für Normung) – немецкий промышленный стандарт, определяющий габариты аудиооборудования для машин. Ширина обоих форматов идентична (178 мм), ключевое отличие – высота: 1DIN занимает 50 мм по вертикали, тогда как 2DIN – 100 мм.

Выбор между 1DIN и 2DIN напрямую зависит от штатного места в торпедо вашего авто. Большинство европейских и отечественных моделей используют 1DIN-слот, азиатские (особенно японские и корейские) – часто 2DIN. Важно измерить посадочное гнездо перед покупкой новой магнитолы, так как установка несоответствующего типоразмера потребует переходной рамки или модификации панели.

Ключевые особенности и различия

• 1DIN (50×178 мм):
  • Компактность, подходит для ограниченного пространства
  • Часто оснащается выдвижным экраном для навигации/видео
  • Меньшая площадь дисплея (обычно монохромный)
• 2DIN (100×178 мм):
  • Большой экран (до 7 дюймов) с сенсорным управлением
  • Поддержка мультимедиа: видео, камера заднего вида, Android Auto/CarPlay
  • Возможность интеграции климат-контроля в некоторых авто

Переходные решения: При замене штатной 1DIN-магнитолы на 2DIN-устройство (или наоборот) обязательно потребуется монтажная рамка (салазки). Она компенсирует зазоры и обеспечивает жесткую фиксацию. Для 2DIN в 1DIN-слот используются рамки с заглушкой в нижней части, а для обратной замены – модификация панели или специализированные переходники.

Характеристика	1DIN	2DIN
Высота	50 мм	100 мм
Ширина	178 мм (одинаковая)
Функциональность	Базовая аудиосистема	Мультимедийные центры
Сложность замены	Проще	Требует адаптеров для 1DIN-слотов

При подборе магнитолы также учитывайте глубину посадочного места – некоторые современные модели требуют больше пространства за панелью. Проверяйте совместимость переходной рамки с конкретной маркой авто, чтобы избежать щелей или неровной установки.

Подбор переходной рамки под конкретную модель автомобиля

Определение совместимости рамки начинается с точного указания марки, модели, года выпуска и поколения автомобиля. Производители (Metra, Scosche, Connects2 и др.) разрабатывают адаптеры под специфичные конструкции торпедо, учитывая геометрию штатного посадочного места, углы наклона панели и климатические блоки. Ошибка в выборе модификации авто ведет к зазорам, кривой установке или невозможности монтажа.

Ключевой параметр – тип штатной магнитолы (обычная "1-DIN" или "2-DIN", интегрированная в мультимедийный блок). Для мультимедийных систем с экраном и отдельным блоком требуются специализированные рамки, переносящие органы управления. При замене на универсальную магнитолу учитывают стандарт ISO 7736, но физические размеры ниши могут отличаться даже внутри одной модели авто после рестайлинга.

Факторы выбора и типы адаптеров

Основные виды рамок по конструкции:

• Однообъемные – цельнолитые модели под штатное отверстие.
• Модульные – наборные системы с регулируемыми креплениями.
• Гибридные – комбинируют пластиковый каркас с мягкими вставками для плотного прилегания.

Критичные аспекты при подборе:

1. Наличие встроенного крепежа – совместимость с кронштейнами магнитолы.
2. Толщина бортов – маскирует сколы или неровности после демонтажа штатного устройства.
3. Цвет и текстура – соответствие интерьеру (глянцевый/матовый, черный/бежевый/серебро).

Автомобиль	Пример рамки	Особенность
Volkswagen Golf 7 (2013-2020)	Metra 95-2007	Усиленные защелки для панели с датчиками климата
Toyota Camry XV70 (с 2017)	Scosche TA2103B	Двойные пазы под 1-DIN и 2-DIN магнитолы

При отсутствии готового решения используют универсальные рамки с подрезкой, но это требует точных замеров и опыта. Для премиальных марок (Audi, BMW) рекомендованы оригинальные адаптеры из-за сложной формы консоли. Проверка отзывов на конкретный артикул для вашего авто обязательна – даже сертифицированные рамки могут иметь неточности литья.

Универсальные рамки: преимущества и ограничения

Универсальные переходные рамки предназначены для адаптации магнитол стандартных размеров (1DIN/2DIN) к нестандартным штатным гнездам в автомобиле. Они изготавливаются из пластика или металла и выполняют роль промежуточного крепежного элемента между новой магнитолой и панелью автомобиля.

Такие рамки часто используются при отсутствии оригинальных адаптеров для конкретной модели авто. Их установка требует минимальной доработки панели, но имеет специфические особенности, которые необходимо учитывать при выборе.

Критерии выбора и эксплуатации

Преимущества:

• Доступность: Низкая стоимость и широкая распространенность в автомагазинах
• Универсальность: Подходят для большинства автомобилей без индивидуальных решений
• Простота установки: Монтаж без профессионального инструмента
• Гибкость конфигурации: Возможность комбинировать с магнитолами разных производителей

Ограничения:

• Эстетические недостатки: Зазоры, несовпадение цвета/текстуры с панелью
• Механическая ненадежность: Вибрации и люфт при движении
• Сложность подгонки: Необходимость самостоятельной обрезки и подпиливания
• Отсутствие интеграции: Невозможность сохранения штатных элементов управления

Параметр сравнения	Универсальные рамки	Оригинальные адаптеры
Точность посадки	Средняя (требует доработки)	Идеальная
Сохранение функционала	Нет	Да
Срок установки	30-60 минут	15-20 минут

При работе с универсальными рамками критически важна точность разметки перед обрезкой. Неправильные замеры приводят к необратимому повреждению панели. Для сложных моделей авто рекомендуется использовать термофен для гибки пластика при подгонке.

Эксплуатационные риски включают постепенное расшатывание креплений и появление скрипов. Регулярная проверка фиксаторов и использование демпфирующих прокладок минимизируют данные недостатки. В премиальных автомобилях универсальные решения всегда уступают OEM-адаптерам по долговечности.

Распаковка комплекта переходной рамки: проверка содержимого

Аккуратно вскройте упаковку комплекта, избегая повреждения компонентов ножом или острыми предметами. Извлеките все элементы и разложите их на чистой поверхности для визуального осмотра.

Сверьте полученные детали с перечнем в инструкции или на упаковке. Убедитесь в отсутствии сколов, деформаций пластика и царапин на лицевой панели.

Ключевые компоненты для контроля

• Основная рамка - соответствие габаритам штатного места установки
• Заглушки боковых панелей - проверка совместимости с торцевыми частями консоли
• Крепежные салазки/кронштейны - целостность монтажных отверстий и резьбы
• Электропроводка - отсутствие перегибов проводов, надежность контактов ISO-разъемов
• Декоративные накладки - совпадение оттенка с интерьером авто

Особое внимание уделите комплектности переходных элементов:

1. Наличие переходника для антенны
2. Присутствие штатных фиксаторов и заглушек
3. Крепежные винты и хомуты
4. Термоусадочные трубки для изоляции проводов

Тип дефекта	Действия при обнаружении
Несоответствие формы	Сравнить с геометрией посадочного места в авто
Отсутствие элементов	Немедленно связаться с продавцом
Повреждение крепежа	Запросить замену кронштейнов

Проверьте плотность прилегания рамки к макету магнитолы перед установкой. Не начинайте монтаж при выявлении некомплектности - это приведет к незавершенности работ.

Инструменты для установки: набор отверток, стриппер, изолента

Базовый набор инструментов существенно упростит демонтаж штатной магнитолы и подключение новой. Обязательно потребуются крестовые и плоские отвертки разных размеров для снятия декоративных панелей и крепежных винтов. Без них невозможно аккуратно отсоединить заводское оборудование без риска повредить пластиковые клипсы или интерьеры салона.

Стриппер необходим для профессиональной подготовки проводки: с его помощью быстро и точно снимается изоляция с кабелей при подключении ISO-разъема или адаптера. Изолента обеспечивает надежную защиту мест соединений, предотвращая замыкания и окисление контактов. Не экономьте на её качестве – термостойкие варианты устойчивы к перепадам температур в салоне.

Дополнительные рекомендации

• Канцелярский нож: альтернатива стрипперу, но требует аккуратности при зачистке тонких проводов
• Мультиметр: для проверки распиновки и поиска питания +12V при подключении к автоэлектрике
• Пластиковые медиаторы: предотвращают царапины на панелях при разборке

Инструмент	Критичность	Альтернатива
Набор отверток	Обязательно	Аккумуляторный шуруповерт на малых оборотах
Стриппер	Желательно	Канцелярский нож или бокорезы
Изолента	Обязательно	Термоусадочные трубки с феном

При работе с проводкой всегда отключайте минусовую клемму АКБ – это исключит риск короткого замыкания. Для сложных подключений (например, подсветки кнопок или антенного адаптера) используйте готовые переходники вместо скруток – они надежнее и экономят время. Помните: негерметичные соединения приводят к помехам в динамиках и сбоям питания.

Подготовка рабочего пространства в салоне автомобиля

Обеспечьте достаточное освещение зоны установки магнитолы – используйте переносную лампу или налобный фонарь. Уберите из салона посторонние предметы (чехлы, подстаканники, документы), чтобы избежать повреждений и потери мелких деталей.

Снимите клеммы с аккумулятора перед началом работ для исключения короткого замыкания. Закрепите свободные провода в моторном отсеке изолентой, чтобы они не касались клемм. Дождитесь 5-10 минут после отключения для сброса остаточного напряжения в системе.

Защита интерьера

Используйте антистатические инструменты для работы с электроникой. Накройте следующие элементы защитными материалами:

• Торпедо и рулевую колонку – картоном или микрофиброй
• Ковровое покрытие под ногами – плотной клеенкой
• Систему вентиляции – специальными заглушками

Подготовьте контейнеры для сортировки крепежа:

Тип детали	Рекомендуемая тара
Болты/саморезы	Магнитный лоток
Пластиковые клипсы	Закрывающийся контейнер
Элементы обшивки	Полиэтиленовый пакет с маркировкой

Проверьте наличие необходимых инструментов: комплект съемников для панелей, крестовые отвертки TORX и Phillips, мультиметр для прозвона цепей, кембрики и термоусадку. Расположите их в зоне легкого доступа на нескользящей поверхности.

Отключение аккумулятора перед началом работ

Отсоединение клемм аккумулятора – обязательный этап перед любыми манипуляциями с электропроводкой автомобиля, включая замену магнитолы. Это исключает риск короткого замыкания при случайном контакте оголённых проводов с кузовом или металлическими элементами панели приборов. Даже незначительная искра способна повредить дорогостоящую электронику машины или новую автомагнитолу.

Работу начинайте только после полного отключения бортовой сети. Игнорирование этого правила часто приводит к срабатыванию предохранителей, сбоям в работе иммобилайзера, ошибкам ЭБУ или полному выходу из строя штатных систем. Помните: современные автомобили насыщены чувствительной электроникой, требующей защиты от перепадов напряжения.

Порядок безопасного отключения

1. Заглушите двигатель, выньте ключ зажигания и убедитесь, что все потребители энергии (фары, вентилятор, подсветка) выключены.
2. Определите полярность клемм:
   • "Плюсовая" (обычно красная крышка, маркировка "+" или "POS")
   • "Минусовая" (чёрная крышка, маркировка "-" или "NEG")
3. Первой всегда снимайте "минусовую" клемму. Используйте ключ подходящего размера (чаще 10 мм). Ослабьте гайку крепления и аккуратно отведите провод в сторону от аккумулятора, исключив случайный контакт с выводом.
4. Снимите "плюсовую" клемму аналогичным образом, предварительно убедившись, что "минус" уже отключён.
5. Изолируйте клеммы: Оберните снятые концы проводов сухой ветошью или наденьте пластиковые колпачки (при наличии).

Типовая ошибка	Последствие	Как избежать
Отключение только "плюса"	Риск КЗ при касании "минусового" провода к кузову	Начинать строго с "минуса"
Работа без снятия клемм	Повреждение магнитолы, CAN-шины, предохранителей	Полное обесточивание сети
Контакт металлического инструмента с клеммами	Искрение, оплавление проводов	Использовать изолированный инструмент

Важно: При длительном отключении аккумулятора (более 30 минут) некоторые автомобили могут потребовать ввода кода магнитолы или адаптации электронных систем после подключения питания. Уточните эту информацию в руководстве по эксплуатации авто.

Демонтаж декоративных накладок приборной панели

Декоративные накладки скрывают крепления магнитолы и служат основным визуальным элементом интерьера автомобиля. Они выполняются из пластика, часто имеют хрупкие защелки или фиксируются винтами под декоративными заглушками.

Перед демонтажем подготовьте пластиковый монтажный инструмент (лопатку или медиатор), чтобы избежать царапин на панелях и торпедо. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания в электропроводке.

Этапы снятия накладок

Определите тип крепления элементов:

• Защелки: Вставьте инструмент в щель между накладкой и панелью, аккуратно нажимая на фиксаторы. Двигайтесь по периметру, освобождая каждый крепеж.
• Скрытые винты: Снимите заглушки отверткой с плоским жалом, выкрутите винты крестовой битой. Заглушки храните в контейнере во избежание потерь.

Работайте последовательно:

1. Начните с нижней или боковой части накладки, где зазоры обычно шире.
2. Прикладывайте равномерное усилие, избегая перекосов – пластик легко трескается.
3. Отсоедините разъемы подсветки/кнопок (если есть), нажав на фиксатор замка.

Типичные ошибки	Последствия	Профилактика
Резкий рывок накладки	Поломка защелок, трещины	Прогрев феном при минусовой температуре
Использование металлических инструментов	Царапины, деформация краев	Наклейка малярного скотча на зоны контакта

Снятые детали поместите на мягкую ткань лицевой поверхностью вверх. Избегайте складывания элементов друг на друга – возможны сколы глянцевого покрытия.

Безопасное извлечение штатной магнитолы

Отсоединение магнитолы требует аккуратности для предотвращения повреждения разъёмов и панели автомобиля. Любое неосторожное движение может привести к заломам проводов или сколам пластика.

Обязательно обесточьте электросистему автомобиля перед началом работ. Для этого снимите клемму «минус» с аккумулятора – это исключит короткое замыкание и ошибки бортового компьютера.

Необходимые инструменты

• Специальные ключи UISO (2 шт.) для разблокировки креплений
• Пластиковый медиатор или карточка для поддевания панелей
• Фонарик для осмотра разъёмов в нише
• Перчатки для защиты рук от острых кромок

Пошаговая процедура извлечения:

1. Вставьте ключи UISO в щели на передней панели магнитолы до характерного щелчка
2. Плавно потяните ключи на себя равномерным усилием, удерживая магнитолу параллельно панели
3. Извлеките устройство на 10-15 см, не допуская перекоса
4. Отсоедините разъёмы проводки, нажав на фиксаторы, а не дёргая за провода
5. Проверьте отсутствие зацепленных элементов перед полным изъятием

Критические ошибки:

Действие	Риск
Резкое выдёргивание	Обрыв фиксаторов панели, повреждение замков
Извлечение под углом	Деформация направляющих, царапины на торпедо
Отсоединение под напряжением	Выход из строя предохранителей, ошибки CAN-шины

Адаптация штатных креплений к новой рамке

Штатные крепления магнитолы часто не совпадают с отверстиями на универсальной рамке, что требует доработки. Необходимо сопоставить точки фиксации новой рамки с заводскими крепежными ушками или скобами в нише автомобиля, используя штатные болты или саморезы.

Для адаптации применяются металлические переходные пластины ("уши"), гибкие кронштейны из комплекта рамки или самостоятельное изготовление крепежных элементов. Ключевая задача – обеспечить жесткую посадку без люфтов, сохранив возможность демонтажа магнитолы при обслуживании.

Основные методы адаптации

• Использование готовых переходников: Универсальные металлические пластины с прорезями для болтов
• Модификация штатных кронштейнов: Подгиб или рассверливание отверстий заводских креплений
• Самостоятельное изготовление: Вырезание пластин из жести по шаблону старой магнитолы

Материал крепления	Преимущества	Риски
Металлические пластины 1-2мм	Прочность, устойчивость к вибрациям	Коррозия без покрытия
Пластиковые адаптеры из комплекта	Простота установки, легкая обрезка	Деформация при перетяжке болтов

Важно: При установке обязательно проверьте зазор между рамкой и торпедой – перекошенное крепление может вызвать трещины пластика. Для точной подгонки используйте термофен для гибки пластиковых элементов рамки.

Монтаж металлической клети (салазок) для магнитолы

Металлическая клеть (салазки) служит основой для надежной фиксации новой магнитолы в штатном посадочном месте автомобиля. Она компенсирует различия в габаритах между заводской и послемаркетной аудиосистемой, обеспечивая жесткое крепление без люфтов.

Перед установкой убедитесь, что приобретенная клеть соответствует стандарту ISO вашего авто (1-DIN или 2-DIN) и совместима с моделью магнитолы. Проверьте комплектацию: помимо самой рамы, должны присутствовать металлические ушки-фиксаторы, крепежные винты и пластиковые заглушки для маскировки зазоров.

Пошаговая установка салазок

1. Подготовка посадочного места: Снимите декоративную панель и штатную магнитолу (если установлена). Удалите пыль и остатки крепежа.
2. Фиксация ушек: Прикрутите металлические фиксирующие ушки к боковым стенкам клети в пазах, соответствующих ширине магнитолы.
3. Примерка рамы: Вставьте клеть в консоль, совместив монтажные отверстия с проушинами кузова. При необходимости подогните боковые лепестки клети пассатижами для плотного прилегания.
4. Крепление салазок: Зафиксируйте раму через технологические отверстия саморезами или штатными болтами. Не допускайте перекоса!
5. Проверка устойчивости: Убедитесь, что клеть не прогибается и не вибрирует при нажатии. Закройте технологические щели пластиковыми заглушками из комплекта.

Критические ошибки монтажа:

• Использование клети неподходящего стандарта DIN
• Отсутствие фиксации ушек до установки рамы
• Крепление на слабо затянутые саморезы
• Игнорирование пластиковых заглушек (приводят к дребезжанию)

После установки салазок проверьте свободный ход фиксаторов магнитолы: при вставке устройства ушки должны защелкнуться, а при нажатии кнопки извлечения – плавно отойти.

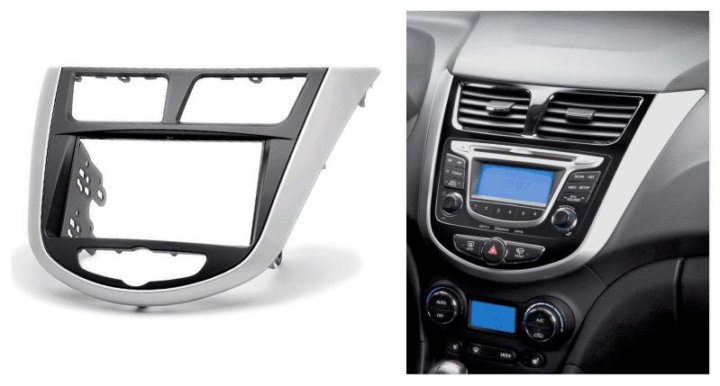

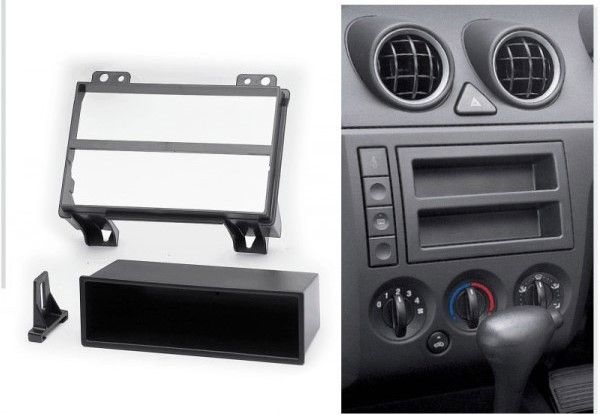

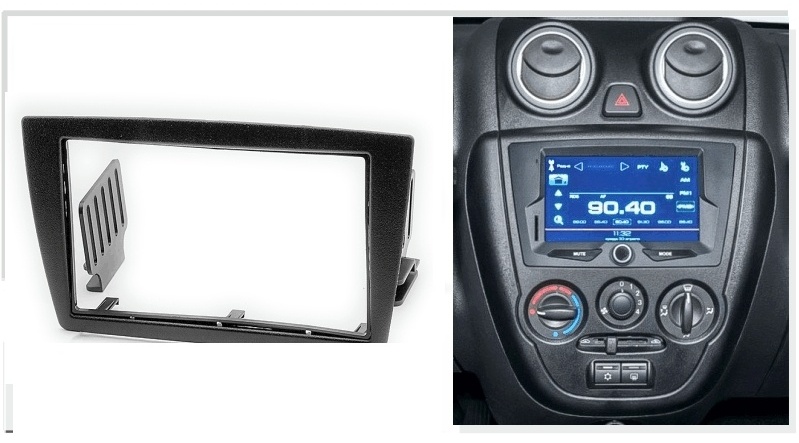

Сборка переходной рамки согласно инструкции

Перед началом монтажа убедитесь в совместимости рамки с моделью магнитолы и маркой автомобиля, сверя артикулы и геометрию посадочного места. Проверьте комплектацию: помимо пластиковой основы должны присутствовать крепежные скобы, фиксаторы, заглушки и крепежные винты.

Очистите штатную нишу от пыли и демонтируйте старые крепления, используя автомобильные съемники для предотвращения повреждений панели. Подготовьте необходимые инструменты: крестовую отвертку, бокорезы для обработки проводов и пластиковый шпатель для аккуратной установки.

Пошаговая установка

1. Сборка каркаса: Соедините боковые салазки с основной панелью до характерного щелчка, проверив отсутствие перекосов.
2. Фиксация адаптера: Прикрутите металлические кронштейны магнитолы к боковинам рамки винтами из комплекта (не используйте саморезы от старого устройства!).
3. Подключение коммуникаций:
   • Пропустите антенный кабель и провода ISO-разъема через технологические отверстия рамки
   • Закрепите разъемы пластиковыми хомутами для исключения вибраций

Тип крепления	Особенности монтажа	Контрольная проверка
Пружинные защелки	Надавить до фиксации по периметру	Отсутствие люфта при покачивании
Винтовое соединение	Затяжка крест-накрест	Выступание резьбы не более 2 мм

Перед установкой магнитолы в собранный каркас обязательно выполните тестовое включение для проверки корректности подключения разъемов. Убедитесь в свободном ходе выдвижного экрана и отсутствии помех при регулировке угла наклона.

Фиксация рамки в посадочном отверстии

После подготовки проёма и подбора совместимой переходной рамки, её надёжная фиксация становится ключевым этапом установки. Плотное прилегание рамки к торцам проёма исключает вибрации, дребезжание и перекосы магнитолы при эксплуатации автомобиля. Неправильное крепление часто приводит к повреждению пластика панели или деформации самой рамки.

Для фиксации используются два основных метода: штатные металлические усики (лапки) на корпусе магнитолы либо дополнительные крепёжные элементы самой рамки. В первом случае усики при выдвижении плотно зажимают края переходника, во втором – рамка может иметь отлитые ушки для саморезов или защёлки, цепляющиеся за внутренние поверхности панели. Выбор метода зависит от конструкции переходника и магнитолы.

Технология надёжного крепления

1. Проверка посадки: Вставьте пустую рамку в проём без магнитолы. Она должна входить с лёгким натягом, не проваливаясь и не выступая за плоскость панели.
2. Фиксация рамки:
   • Для рамок с усиками: Аккуратно отогните их наружу под углом 45-60° до лёгкого упора в тыльную сторону приборной панели.
   • Для рамок с ушками под саморезы: Прикрутите рамку короткими саморезами (обычно 3-4 шт.) через подготовленные отверстия. Не перетягивайте, чтобы не треснул пластик.
   • Для рамок с защёлками: Надавите равномерно по периметру до характерного щелчка каждого фиксатора.
3. Контроль неподвижности: Попытайтесь пошевелить установленную рамку пальцами. Допустимый люфт – не более 0.5-1 мм. Если рамка шатается, используйте тонкие пластиковые прокладки или герметик (без запаха) для устранения зазоров.

Тип крепления рамки	Ключевая особенность	Риски при ошибке
Усики (лапки) магнитолы	Требует точного позиционирования до защёлкивания	Сколы пластика панели, перекос магнитолы
Саморезы через ушки рамки	Необходимость сверления/нарезания резьбы	Трещины рамки, видимость головок саморезов
Встроенные защёлки	Быстрый монтаж без инструмента	Поломка фиксаторов при чрезмерном усилии

Выравнивание рамки относительно панели приборов

Правильное позиционирование переходной рамки критично для эстетики и функциональности. Любые перекосы или зазоры визуально портят интерьер и могут вызывать дребезжание при движении. Плотное прилегание исключает попадание пыли и посторонних предметов в зазоры между рамкой и приборной панелью.

Перед окончательной фиксацией проверьте равномерность зазоров по всему периметру магнитолы. Для этого оцените расстояние между краями рамки и панелью сверху, снизу и по бокам. Убедитесь, что магнитола не утоплена слишком глубоко и не выступает наружу относительно поверхности торпедо.

Ключевые этапы выравнивания

1. Предварительная примерка: Установите рамку без креплений, оцените совпадение геометрии с проёмом панели. При необходимости подрежьте крепежные "уши" рамки ножом.
2. Корректировка положения: Используйте пластиковые клинья или монтажные щупы для временной фиксации, добиваясь симметрии зазоров.
3. Контроль выступа: Лицевая часть магнитолы должна находиться в одной плоскости с рамкой или иметь равномерный отступ 1-2 мм по ISO 7736.

Если панель автомобиля имеет сложный рельеф, применяйте термоклей или автомобильный герметик после финальной проверки. Наносите состав точечно на тыльную сторону рамки, избегая выдавливания излишков наружу.

Проблема	Решение
Рамка "провалена" внутрь	Подложите уплотнительную ленту под крепежные лапки
Зазор сверху/снизу	Ослабьте винты кронштейнов, сдвиньте магнитолу, затяните повторно
Перекос по диагонали	Проверьте посадку штатных пистонов панели, замените сломанные

Избегайте силового затягивания саморезов при перекосе – это деформирует пластик. Для панелей с мягким покрытием используйте нейлоновые шайбы под крепеж, распределяющие давление.

Обжим коннекторов проводки переходниками ISO

Перед началом обжима подготовьте провода: зачистите изоляцию на 5-7 мм, аккуратно скрутите металлические жилы. Убедитесь, что цветовая маркировка проводов магнитолы и переходника ISO совпадает – это критично для корректной работы аудиосистемы и избежания коротких замыканий. При несовпадении схем потребуется сверка с технической документацией автомобиля.

Используйте специальный обжимной инструмент (кримпер) с гнездом под контакты типа "папа" для ISO-разъёмов. Вставьте подготовленный провод в металлический контакт переходника до упора, затем поместите контакт в кримпер и сожмите рукоятки до характерного щелчка. Проверьте надёжность фиксации лёгким потягиванием провода.

Ключевые этапы и рекомендации

Типичные ошибки при обжиме:

• Недостаточная длина зачистки – провод выпадает из контакта
• Перепутанная полярность (особенно на колонках)
• Использование изоленты вместо термоусадки

Обязательно изолируйте каждый контакт термоусадкой перед сборкой в пластиковый корпус разъёма. Собранный переходник должен соответствовать схеме:

Цвет ISO	Назначение
Жёлтый	Постоянный +12V (АКБ)
Красный	Зажигание (ACC)
Чёрный	Масса (GND)
Синий/белый	Антенный усилитель

После сборки проверьте мультиметром отсутствие короткого замыкания между соседними контактами и соответствие напряжения на линиях +12V/ACC перед подключением магнитолы. Неподключенные провода (например, для рулевого управления или камеры) изолируйте отдельно.

Подключение питания: постоянного и ACC

Жёлтый провод (BATT/+12V) подключается к источнику постоянного напряжения, обеспечивая питание памяти настроек и часов. Для этого используется проводка, идущая напрямую к аккумулятору через предохранитель. Красный провод (ACC) соединяется с цепью зажигания, которая активируется при повороте ключа в положение "ACC" или "ON". Именно по этому сигналу магнитола включается и выключается синхронно с зажиганием автомобиля.

Неправильное подключение ACC и BATT грозит глубоким разрядом АКБ. Если оба провода подключить к постоянному "+12V", магнитола не будет автоматически отключаться после извлечения ключа. При соединении обоих с ACC – сбросятся настройки при каждом выключении зажигания. Обязательно используйте отдельные предохранители на каждый силовой провод вблизи точки подключения к источнику питания.

Ключевые аспекты подключения

• Цветовая маркировка проводов:
  • Жёлтый (BATT) – постоянное питание
  • Красный (ACC) – управление включением
  • Чёрный (GND) – масса на кузов авто
• Точки подключения:

  Провод	Источник	Важно!
  BATT (жёлтый)	Клемма аккумулятора	Через предохранитель 10-15А
  ACC (красный)	Цепь прикуривателя или замка зажигания	Проверьте мультиметром

• Обязательные шаги после монтажа:
  1. Проверьте отсутствие КЗ тестером
  2. Заизолируйте все соединения термоусадкой
  3. Убедитесь в автоматическом отключении магнитолы при извлечении ключа

Никогда не объединяйте BATT и ACC на одном источнике – это нарушит логику работы системы. При отсутствии штатных разъёмов используйте сервисные мануалы авто для идентификации цепей или адаптеры ISO. Для диагностики применяйте мультиметр: при выключенном зажигании напряжение на ACC должно отсутствовать, на BATT – сохраняться.

Распиновка акустических проводов на колонки

При замене штатной магнитолы критически важно правильно определить распиновку акустических проводов, отвечающих за подключение динамиков. Штатная проводка автомобиля использует индивидуальную цветовую маркировку для каждого канала, но она не унифицирована и отличается у разных автопроизводителей. Неправильное соединение приведет к некорректной работе акустической системы или ее повреждению.

Перед подключением новой магнитолы необходимо точно идентифицировать назначение каждого провода в штатном жгуте. Для этого потребуется мультиметр в режиме измерения сопротивления (Ом) и схема подключения конкретной модели автомобиля (если доступна). Основная задача – определить пары проводов, идущие на каждый динамик, и их полярность (+/-).

Порядок идентификации проводов

1. Поиск пар: Прозвоните мультиметром все провода в акустической группе жгута. Провода, показывающие сопротивление 2-8 Ом (номинал динамика), образуют пару для одного динамика.
2. Определение полярности: В найденной паре провод с полосой, точками, черным цветом или меткой на изоляции обычно является минусом (-). Плюсовой провод (+) часто имеет чистый цвет без отметок.
3. Проверка динамиков: Для подтверждения подключите найденную пару к динамику. При правильной полярности диффузор динамика движется наружу при подаче "+" на плюсовой контакт.

Типовая цветовая маркировка (возможные варианты):

Динамик	Плюс (+)	Минус (-)
Передний левый (FL)	Белый, Бело-зеленый	Серый, Бело-коричневый
Передний правый (FR)	Серый, Фиолетовый	Фиолетово-черный, Серо-черный
Задний левый (RL)	Зеленый, Синий	Зелено-черный, Сине-черный
Задний правый (RR)	Фиолетовый, Зелено-белый	Фиолетово-черный, Зелено-черный

Важные нюансы:

• Не полагайтесь только на цвет! Всегда проверяйте пары тестером.
• Убедитесь, что магнитола и динамики имеют одинаковое сопротивление (Ом).
• Используйте переходные ISO-разъемы для новой магнитолы – они упрощают коммутацию и сохраняют штатную проводку.
• Изолируйте все соединения термоусадкой или изолентой для предотвращения КЗ.

Соединение антенного канала: адаптеры FAKRA

При замене штатной магнитолы критически важно обеспечить корректное подключение антенного кабеля для устойчивого приёма FM/AM-радио. Большинство современных автомобилей используют разъёмы стандарта FAKRA – цветные пластиковые коннекторы с характерной фиксирующей юбкой. Проблема возникает, когда новая автомагнитола оснащена классическим ISO-разъёмом "пальчикового" типа вместо FAKRA.

Для сопряжения этих несовместимых интерфейсов применяются переходники FAKRA-to-ISO. Они преобразуют сигнал без потери качества, сохраняя волновое сопротивление 50 Ом. Каждый адаптер имеет чёткую маркировку по цвету и буквенному коду (например, FAKRA Z), что позволяет точно сопоставить его со штатным кабелем автомобиля.

Ключевые особенности адаптеров

• Цветовая идентификация: Синий (GPS), зелёный (телевидение), бежевый (радио) – обязательно сверяйте с заводским разъёмом
• Герметичность соединения: Резиновые уплотнители защищают контактную группу от окисления
• Фиксация: Защёлкивающийся механизм предотвращает самопроизвольное отсоединение

Тип FAKRA	Назначение	Совместимый ISO
A (чёрный)	Спутниковая навигация	DIN 70181
C (красный)	Сотовые системы	DIN 72594
H (белый)	FM/AM-антенны	DIN 41585

При установке избегайте перегибов кабеля – радиус изгиба должен превышать 25 мм. Проверяйте плотность посадки коннектора: характерный щелчок подтверждает правильную фиксацию. Если приём ухудшился после замены ГУ – первым делом осмотрите целостность адаптера и отсутствие заломов в кабельной линии.

Интеграция штатного рулевого управления

При установке новой автомагнитолы критически важно сохранить функциональность кнопок на рулевом колесе. Без интеграции управления вы лишаетесь удобного контроля громкости, переключения треков и приема вызовов, что напрямую влияет на безопасность вождения.

Для подключения рулевых кнопок к универсальной магнитоле требуется специальный адаптер-интерфейс. Он преобразует сигналы штатной системы в команды, понятные новой аудиосистеме, и подбирается строго под модель автомобиля и бренд магнитолы.

Ключевые аспекты подключения

Основные этапы и компоненты для интеграции:

1. Тип интерфейса: CAN-адаптеры (для авто с цифровой шиной) или аналоговые декодеры (для старых систем с резисторами)
2. Совместимость: Проверка поддержки протоколов вашего авто (например, AVC-LAN, BUS, Resistance)
3. Проводка: Подключение к разъёмам ISO магнитолы и штатной колодке автомобиля

Проблема	Решение
Кнопки не реагируют	Калибровка адаптера через ПО, проверка распиновки
Срабатывание 2 функций одновременно	Корректировка значений сопротивления в настройках
Отсутствие питания адаптера	Диагностика предохранителей, подключение к ACC+12V

Важно: Для CAN-адаптеров часто требуется активация через диагностический разъем OBD2. При неправильной настройке возможны конфликты со штатными системами (борткомпьютер, парктроники).

Подключение систем камеры заднего вида

Подключение камеры заднего вида при замене штатной магнитолы требует согласования сигналов между новой головным устройством, камерой и автомобильной электросетью. Основная сложность заключается в активации камеры автоматически при включении задней передачи, для чего необходим правильный считывание сигнала с фонарей заднего хода.

Магнитола должна поддерживать видеовход RCA (тюльпан) или цифровой интерфейс для передачи изображения. Современные универсальные магнитолы обычно имеют выделенный разъём CAM-IN, а переходные рамки со встроенным экраном часто включают совместимые видеоинтерфейсы. Качество картинки напрямую зависит от разрешения камеры и типа подключения.

Ключевые этапы подключения

Электропитание камеры: Красный провод питания подключается к лампе заднего хода (+12V при активации передачи), чёрный – к массе кузова. Используйте тестер для точного определения провода на фаре.

Видеотракт: Жёлтый RCA-кабель от камеры соединяется с разъёмом CAM-IN магнитолы. Избегайте прокладки рядом с силовыми кабелями для предотвращения помех.

Сигнал активации: Синий/белый провод (REMOTE) магнитолы подключается к контакту управления камерой. Это обеспечивает автоматическое переключение экрана при включении передачи.

• Обязательные проверки:
• Целостность экранирования видеокабеля
• Надежность контакта массы камеры
• Соответствие полярности проводов питания
• Калибровка линий разметки на экране (при наличии функции)

Проблема	Причина	Решение
Нет изображения	Обрыв REMOTE-провода	Проверить мультиметром +12V на камере при задней передаче
Помехи на экране	Наводки от электропроводки	Переложить видеокабель отдельно от силовых трасс
Задержка включения	Низкое качество камеры	Проверить спецификации (задержка ≤0.3 сек)

Для машин с CAN-шиной используйте специальные адаптеры, преобразующие цифровой сигнал передачи в аналоговый +12V. При отсутствии штатного видеовхода потребуется AV-модулятор. Все соединения изолируйте термоусадкой, а камеру устанавливайте в зоне очистки дворника для гарантированного обзора.

Организация проводов за магнитолой: правила укладки

Правильная укладка проводов за автомагнитолой – критически важный этап установки, напрямую влияющий на безопасность эксплуатации и отсутствие помех в работе электрооборудования автомобиля. Хаотичный пучок кабелей может перетираться о металлические кромки, замыкать на массу, создавать наводки на акустические системы и даже стать причиной возгорания.

Все соединения должны быть выполнены надежно и изолированы с помощью термоусадки или качественной изоленты. Ни в коем случае нельзя допускать скруток, висящих без защиты. Каждый провод необходимо фиксировать, чтобы исключить его смещение и трение при движении автомобиля или вибрациях.

Основные правила укладки проводов

• Сепарация силовых и сигнальных линий: Силовые кабели питания магнитолы и усилителя (постоянный +12V, ACC, масса) должны быть проложены отдельно от межблочных кабелей (RCA) и проводов акустических систем. Их пересечение допускается только под прямым углом.
• Защита от перетирания: Места прохождения проводов через металлические перегородки или острые кромки требуют обязательной установки пластиковых или резиновых втулок (глазков). Существующие технологические отверстия в кузове автомобиля – предпочтительный путь прокладки.
• Фиксация: Используйте пластиковые хомуты, нейлоновые стяжки или тканевую изоленту для надежной фиксации пучков проводов к штатным жгутам автомобиля или стационарным элементам кузова. Избегайте провисаний.
• Запас длины: Обеспечьте небольшой (5-10 см) запас длины проводов за магнитолой для удобства будущего демонтажа или обслуживания. Запас аккуратно укладывается кольцом и фиксируется.
• Изоляция и целостность: Тщательно проверьте целостность изоляции каждого провода перед укладкой. Все оголенные участки (клеммы, места соединений) должны быть надежно заизолированы. Избегайте натяжения проводов.

Важно: Перед окончательной фиксацией магнитолы убедитесь, что ни один провод не попал в зону движения слайдов или механизмов регулировки климата, не контактирует с подвижными частями рулевой колонки или нагревательными элементами (печка, подогрев сидений).

Тестовое включение магнитолы перед финальной установкой

Перед фиксацией магнитолы в переходной рамке выполните предварительное подключение всех проводов вне монтажного места. Соедините разъемы питания, акустики и антенны, соблюдая цветовую маркировку проводов согласно схеме производителя. Убедитесь в отсутствии оголенных контактов и надежности соединений.

Подайте питание на магнитолу для проверки базовых функций: включите устройство кнопкой POWER, проверьте регулировку громкости, переключение источников сигнала (радио, Bluetooth, USB) и работу дисплея. Протестируйте все динамики поочередно, перемещая баланс и фейдер, чтобы выявить возможные ошибки коммутации.

Критические проверки при тестовом запуске

• Стабильность работы: отсутствие самопроизвольных перезагрузок при вибрации проводов
• Соответствие проводов: проверка распиновки ISO-разъема мультиметром при сомнениях
• Защита от КЗ: реакция магнитолы на подключение/отключение нагрузки

Проверяемая функция	Метод тестирования
Питание	Контроль напряжения на ACC и +12V при включении фар
Управление подсветкой	Активация габаритных огней
Антенный усилитель	Качество приема радиостанций

Обнаруженные неполадки устраняйте до установки магнитолы в рамку. Особое внимание уделите правильному подключению CAN-шины (если предусмотрено) для сохранения функций рулевого управления и бортового компьютера. При отсутствии питания проверьте предохранители и целостность проводов.

Проверка работы всех функций: радио, Bluetooth, AUX

После подключения клемм питания и акустических систем переходите к тестированию базовых функций магнитолы. Включите зажигание автомобиля или активируйте режим ACC, чтобы избежать разряда АКБ во время длительной проверки. Убедитесь в отсутствии посторонних шумов (треска, гула) при запуске устройства – это может указывать на проблемы с соединением проводов или заземлением.

Поочередно протестируйте каждый источник звука, начиная с радио. Проверьте качество приёма волн FM/AM-диапазонов, выполнив автоматический поиск станций и сохранив несколько частот в память. Обратите внимание на возможные помехи при работе двигателя – это сигнализирует о необходимости дополнительной экранировки антенного кабеля.

Детальная диагностика интерфейсов

Bluetooth-соединение:

• Активируйте поиск устройств со смартфона
• Проверьте скорость сопряжения и стабильность подключения
• Протестируйте передачу аудио и работу микрофона в режиме hands-free

AUX-вход:

1. Подключите плеер через 3.5mm кабель
2. Убедитесь в автоматическом переключении источника
3. Проверьте уровень громкости и отсутствие искажений

Дополнительные параметры для контроля:

Функция	Критерий проверки
Эквалайзер	Корректировка частот без хрипов
Громкость	Плавное усиление звука до максимума
Подсветка	Синхронизация с габаритными огнями

Установка магнитолы в переходную рамку

Подготовьте переходную рамку, убедившись в её полном соответствии модели автомобиля и габаритам новой магнитолы. Тщательно очистите посадочное место от пыли и остатков старого уплотнителя, используя мягкую щётку и обезжириватель. Проверьте комплектность крепежа рамки – обычно в него входят пластиковые клипсы, металлические скобы или винты.

Аккуратно заведите корпус магнитолы внутрь рамки, контролируя равномерность зазоров по всему периметру. Начинайте фиксацию с верхних креплений, избегая перекосов. Не прилагайте чрезмерных усилий при защёлкивании пластиковых фиксаторов – они могут сломаться. Если рамка использует винтовое соединение, закручивайте крепёж диагонально и поэтапно, не допуская деформации пластика.

Ключевые этапы и рекомендации

1. Проверка посадки: Убедитесь, что магнитола не выступает за плоскость рамки и не "утоплена" слишком глубоко. Зазоры должны быть равномерными.
2. Подключение перед фиксацией: Соедините разъёмы питания, акустики и антенны до окончательной установки в панель. Это упростит диагностику.
3. Фиксация ISO-коннекторов: Используйте пластиковые хомуты или изоленту для предотвращения вибрации и случайного отсоединения проводов.

Тип крепления	Особенности монтажа	Распространённые проблемы
Пластиковые защёлки	Лёгкий монтаж, требует аккуратности	Хрупкость, поломка при перекосе
Боковые "уши"	Надёжность, регулировка положения	Необходимость подгиба металла
Винты через рамку	Максимальная жёсткость	Риск трещин при перетяжке

Важно! После установки проверьте отсутствие скрипов: надавите пальцами на углы рамки во время работы аудиосистемы. При появлении посторонних звуков используйте силиконовый герметик или поролоновую ленту в местах соприкосновения с торпедой.

Фиксация магнитолы с помощью ключей-фиксаторов

Ключи-фиксаторы (иногда называемые "ключами DIN" или "ключами для извлечения магнитолы") представляют собой тонкие металлические пластины с пружинными зацепами на концах. Они вставляются в специальные пазы по бокам корпуса магнитолы, соответствующие стандарту DIN или ISO. Эти элементы играют критическую роль в надёжном креплении устройства внутри отсека автомобиля.

При установке ключи сдвигают фиксирующие лапки внутри посадочной ниши, которые затем разводятся в стороны при извлечении ключей. Это создаёт жёсткое сцепление с металлическими кронштейнами кузова автомобиля. Без правильной активации этих лапок магнитола не будет закреплена стабильно, что приведёт к вибрациям и возможному повреждению проводов или разъёмов.

Порядок установки и особенности

Корректная фиксация требует последовательности действий:

1. Вставьте ключи до упора в боковые пазы магнитолы до характерного щелчка (фиксаторы должны полностью войти в корпус).
2. Аккуратно поместите устройство в посадочный отсек, совмещая разъёмы проводки и антенны с гнёздами на тыльной стороне.
3. Нажмите на магнитолу до полного утапливания в нишу – в этот момент фиксирующие лапки разожмутся.
4. Плавно извлеките ключи из пазов, оставив магнитолу закреплённой.

Важные нюансы:

• Тип ключей (обычно U- или L-образные) должен соответствовать модели магнитолы.
• При потере оригинальных ключей используйте универсальные наборы или самодельные аналоги из жести.
• Избыточное усилие при вставке/извлечении может сломать пластиковые направляющие ниши.

Проблема	Причина	Решение
Магнитола выпадает при движении	Ключи не до конца вставлены/лапки не разжались	Повторно вставить ключи, проверить развод лапок
Невозможно извлечь устройство	Деформация лапок, грязь в механизме	Очистить пазы, аккуратно поддеть корпус плоской отвёрткой
Люфт после установки	Износ кронштейнов ниши или лапок	Подложить резиновые прокладки между корпусом и нишей

Примечание: Некоторые современные магнитолы используют безключевой крепёж – в таких случаях фиксация осуществляется защёлками на самом корпусе, которые срабатывают при нажатии на устройство.

Монтаж декоративной лицевой панели рамки

Декоративная лицевая панель маскирует технологические зазоры между переходной рамкой и торпедой автомобиля, обеспечивая эстетичный вид. Она изготавливается из пластика, реже – металла, и точность её геометрии критична для плотного прилегания к контурам штатной ниши. Большинство моделей имеют скрытые крепления или фиксируются за счёт упругих элементов.

Перед установкой убедитесь в отсутствии деформаций и совпадении формы панели с переходной рамкой. При необходимости выполните сухую примерку без фиксации, проверяя равномерность зазоров (1-2 мм) по всему периметру. Удалите защитную плёнку с поверхности только после завершения монтажа.

Пошаговая установка

1. Фиксация к магнитоле:
   • Приложите панель к лицевой части магнитолы
   • Защёлкните пластиковые клипсы по углам (характерный щелчок)
   • Для моделей с винтовым креплением – используйте штатные отверстия по бокам
2. Интеграция с переходной рамкой:

   Тип соединения	Действия	Примечание
   Шип-паз	Совместите направляющие на рамке и панели, сдвиньте до упора	Требует точной подгонки
   Двусторонний скотч	Наклейте по периметру, снимите защитный слой, прижмите на 30 сек	Используйте термостойкий вариант

3. Проверка функциональности:
   • Убедитесь, что панель не блокирует кнопки магнитолы и вентиляционные дефлекторы
   • Протестируйте извлечение магнитолы с прикреплённой рамкой

Важно: При обнаружении перекосов демонтируйте панель, определите причину (чаще – неправильно установленные клипсы) и повторите фиксацию. Избегайте чрезмерного давления на хрупкие элементы. Для моделей с подсветкой подключите проводку к магнитоле через разъём ILLUMINATION перед окончательной сборкой.

Сборка панели приборов после установки магнитолы

Перед финальной сборкой убедитесь, что магнитола надежно закреплена в переходной рамке, все крепежные элементы затянуты, а провода (питание, антенна, акустические) аккуратно уложены и зафиксированы стяжками. Проверьте работоспособность устройства: включите питание, протестируйте основные функции (звук, радио, навигацию), чтобы исключить необходимость повторного демонтажа.

Установите переходную рамку с магнитолой в посадочное место на приборной панели, совместив крепежные проушины. Начинайте сборку с присоединения боковых декоративных накладок или воздуховодов (при их наличии), слегка нажимая до характерного щелчка защелок. Действуйте осторожно, чтобы не повредить пластиковые клипсы и не оставить царапин на поверхности.

Ключевые этапы и рекомендации

Фиксация элементов:

1. Защелкните центральную декоративную панель вокруг магнитолы, начиная с верхнего края, затем последовательно прижимая боковые и нижние части.
2. Верните на место кнопки управления климатом или другие снятые блоки, убедившись в правильном подключении их разъемов.
3. Установите нижние секции (пепельницу, отсек для мелких предметов), совместив направляющие.

Важные нюансы:

• Не прилагайте чрезмерных усилий – если элемент не становится, проверьте положение скрытых клипс или возможное попадание провода под крепеж.
• Осмотрите стыки: зазоры между деталями должны быть равномерными, без перекосов и выступающих краев.
• Протрите собранную панель микрофиброй для удаления отпечатков пальцев.

Проблема	Решение
Щелчки при движении	Проверьте укладку проводов, отсутствие контакта с подвижными частями
Не фиксируется панель	Убедитесь, что магнитола не выступает за границы рамки, все клипсы целы
Зазоры на стыках	Разберите секцию и установите заново, контролируя равномерность прижима

После сборки повторно протестируйте функционал магнитолы и соседних систем (например, обдув стекол). Убедитесь, что вращение ручек регулировки или нажатие кнопок не затруднено, а вибрация на ходу не вызывает посторонних шумов.

Устранение щелей между рамкой и панелью

Необходимость маскировки зазоров возникает при неидеальном совпадении геометрии переходной рамки и штатной приборной панели автомобиля. Эти щели не только портят внешний вид, но могут вызывать дребезжание конструкции при движении. Качественная герметизация стыков повышает визуальную интеграцию магнитолы в салон и предотвращает посторонние шумы.

Выбор метода устранения зависит от ширины зазора, материала панели и эстетических предпочтений. Важно учитывать возможную необходимость демонтажа оборудования в будущем – некоторые решения носят неразъемный характер. Работы требуют аккуратности: излишки материалов сложно удалить без повреждения поверхностей.

Распространенные способы герметизации

• Декоративные вставки: Готовые резиновые или силиконовые профили (D-образные, П-образные), подбираемые по цвету к панели. Монтируются вручную путем вдавливания в щель.
• Автомобильный герметик: Черный или цветной силикон. Наносится тонкой полоской из тюбика, излишки сразу удаляются влажным пальцем или шпателем. Обеспечивает плотное прилегание, но затрудняет демонтаж.
• Термоусадочная трубка: Разрезанная вдоль трубка надевается на кромку рамки. Прогрев феном усаживает материал, формируя плотный бортик.
• Изолента или тканевая лента: Наклеивается на тыльную сторону рамки перед установкой, создавая мягкую прокладку. Подходит для узких щелей (1-2 мм).
• Самодельные накладки: Литники от пластиковых моделей, полоски кожзама, обработанные края тонкого пластика – крепятся клеем или двухсторонним скотчем.

Критерии выбора материала

Ширина щели	Рекомендуемый материал	Сложность
менее 1 мм	Автогерметик, Изолента	Низкая
1-3 мм	Резиновый профиль, Термотрубка	Средняя
более 3 мм	Комбинация (профиль + герметик), Самодельные накладки	Высокая

Важно: Перед нанесением любого состава поверхности обезжириваются. При использовании клеев или герметиков необходимо дождаться полной полимеризации состава (согласно инструкции производителя) до эксплуатации магнитолы. Для сложных неровных зазоров применяется послойное нанесение герметика с промежуточной сушкой.

Уплотнение зазоров силиконовыми вставками

Несовпадение геометрии новой магнитолы и штатной ниши создаёт видимые зазоры по периметру, портящие внешний вид и способствующие проникновению пыли и дребезжанию. Силиконовые уплотнительные вставки решают эту проблему, заполняя пустоты между корпусом устройства и краями проёма в торпедо.

Эластичность силикона позволяет аккуратно деформировать вставку при монтаже, обеспечивая плотное прилегание к неровным поверхностям и надежную фиксацию без необходимости сверления или применения клея. Материал устойчив к перепадам температур в салоне и вибрациям, сохраняя свои свойства годами.

Ключевые особенности применения

• Универсальность: Профили разной толщины (2-8 мм) и длины подбираются под конкретный зазор. Часто поставляются в комплекте с переходной рамкой.
• Простой монтаж: Вставка защёлкивается в паз на тыльной стороне рамки или аккуратно вдавливается в щель после установки магнитолы.
• Эстетика: Доступны в черном, сером и реже – других цветах для визуальной интеграции с панелью. Матовая текстура не создает бликов.
• Дополнительная функция: Служат демпфером, частично гася вибрации корпуса магнитолы при работе динамиков на высокой громкости.

Преимущество	Эффект
Герметизация стыка	Защита от пыли и мусора внутрь отсека
Ликвидация люфта	Предотвращение дребезжания и скрипов
Маскировка сколов	Скрытие мелких повреждений края ниши от демонтажа старого оборудования

Проблемы с люфтом магнитолы в переходной рамке

Люфт магнитолы в переходной рамке проявляется как заметное шатание или свободный ход устройства после установки. Основная причина – несоответствие геометрии штатного места габаритам новой магнитолы, которое переходная рамка компенсирует лишь частично. Зазоры между корпусом устройства и пластиковыми элементами рамки приводят к вибрациям, дребезжанию и ощущению ненадёжной фиксации при управлении.

Особенно критично проблема проявляется при движении по неровным дорогам: магнитола смещается внутри рамки, ударяясь о пластиковые ограничители. Это не только создаёт раздражающие звуки, но и может повредить разъёмы подключения или внутренние компоненты устройства. Со временем пластик рамки деформируется, увеличивая зазоры и усугубляя люфт.

Способы устранения люфта

Для надёжной фиксации рекомендуется комбинировать несколько методов:

• Демпфирующие прокладки – резиновые полосы или вспененный полиуретан, наклеенные по периметру рамки.
• Металлические усики – подгиб заводных металлических лепестков на корпусе магнитолы для плотного контакта с рамкой.
• Самодельные распорки – клинья из пластика/дерева, вставленные в технологические зазоры между магнитолой и рамкой.

Важно: избегайте жёсткой фиксации с помощью саморезов через корпус устройства – это нарушает вентиляцию и может повредить плату. Для крепления переходной рамки к торпедо используйте только предусмотренные штатные точки крепления.

Материал прокладок	Плюсы	Минусы
Резина	Устойчивость к температуре	Жёсткость при морозе
Поролон	Лёгкий монтаж	Быстрое разрушение
Силикон	Эластичность	Скользкая поверхность

После устранения люфта проверьте отсутствие давления на лицевую панель магнитолы – пережатие может привести к заклиниванию кнопок или трещинам на экране. Регулярно осматривайте фиксирующие элементы: вибрации способны ослаблять даже надёжные соединения.

Нет сигнала антенны: диагностика и ремонт

Отсутствие радиосигнала после установки переходной рамки и новой магнитолы – распространённая проблема. Чаще всего она возникает из-за несовместимости разъёмов или повреждения антенных компонентов во время монтажа. Важно системно проверить все элементы цепи.

Первым делом убедитесь, что магнитола поддерживает тип антенны вашего авто (активная или пассивная). Многие современные головные устройства требуют подачи +12V на антенный усилитель через синий провод REM, а его отсутствие в переходном жгуте – типичная причина "тишины".

Пошаговая диагностика

Проверка физических соединений:

• Убедитесь в плотной посадке антенного штекера ISO в гнездо магнитолы
• Осмотрите переходной адаптер на предмет переломов контактов
• Прозвоните мультиметром центральную жилу кабеля от штекера до антенного основания

Тестирование питания усилителя:

1. Найдите синий провод REM в переходном жгуте авто
2. Замерьте напряжение на контакте +12V антенного разъёма при включённой магнитоле
3. При отсутствии напряжения – подключите питание усилителя к ACC-проводу через реле

Распространённые неисправности:

Симптом	Вероятная причина	Решение
Шумы вместо приёма	Обрыв экранировки кабеля	Замена антенного провода
Приём только вблизи передатчика	Отсутствие питания усилителя	Подача +12V на синий провод ISO
Полное отсутствие сигнала	Механическое повреждение антенны	Проверка основания антенны на кузове

Важно: При замене штатной антенны на универсальную убедитесь в правильном подборе переходника-основания. Несовпадение посадочных размеров или угла наклона ухудшает приём. Для FM-диапазона критична длина центральной жилы – обрезка кабеля более чем на 10% снижает чувствительность.

Отсутствие питания на магнитоле: поиск обрыва цепи

Проверьте наличие постоянного напряжения 12V на жёлтом проводе (+ACC) и красном проводе (+BATT) разъёма магнитолы при помощи мультиметра. Убедитесь, что чёрный провод (масса) имеет надёжный контакт с кузовом автомобиля. Если питание отсутствует на обоих силовых проводах, проблема кроется в цепи до разъёма магнитолы.

Осмотрите предохранители в монтажном блоке автомобиля, соответствующие магнитоле (часто обозначены как "AUDIO", "RADIO" или "ACC"). Используйте тестер для проверки целостности предохранителей под нагрузкой. При отсутствии видимых повреждений замените предохранитель на заведомо исправный для исключения скрытого дефекта.

Пошаговый алгоритм поиска обрыва

1. Тестирование цепей у источника: Проверьте напряжение на выходных контактах разъёма предохранителя при включённом зажигании (красный провод) и без зажигания (жёлтый провод).
2. Прозвонка проводки: Отключите магнитолу и аккумулятор. С помощью мультиметра в режиме сопротивления прозвоните:
   • Жёлтый провод: от разъёма магнитолы до выхода предохранителя +BATT
   • Красный провод: от разъёма магнитолы до выхода предохранителя +ACC
3. Контроль массы: Измерьте сопротивление между чёрным проводом магнитолы и чистой металлической частью кузова. Показание должно быть близко к 0 Ом.
4. Проверка адаптера: Если используется переходная рамка с адаптером ISO, осмотрите места пайки/обжима контактов адаптера. Проверьте соответствие распиновки переходника и штатной проводки авто.

Цвет провода	Назначение	Нормальное напряжение
Жёлтый	Постоянный +12V (память)	12V (всегда)
Красный	Управляющий +12V (ACC)	12V (зажигание включено)
Чёрный	Масса (GND)	0 Ом к кузову

Важно: При обнаружении обрыва в штатной проводке автомобиля не делайте скрутки – используйте клеммные колодки или пайку с термоусадкой. Убедитесь, что новый провод сечением не менее 1.5 мм² проложен вдали от подвижных элементов и источников тепла.

Пропадает звук в колонках после подключения

Исчезновение звука после установки новой магнитолы с переходной рамкой – распространённая проблема, обычно вызванная ошибками подключения или несовместимостью компонентов. Часто это связано с неправильной коммутацией проводов или отсутствием питания на ключевых линиях управления усилителем.

Проверьте цепь управления усилителем (REM/Amp Remote), так как многие штатные системы используют внешние усилители. Если этот провод (обычно синий или синий с белой полосой) не подключён к магнитоле или не подаёт +12V при включении, усилитель не активируется. Также убедитесь в корректности подключения динамиков – перепутанная полярность или короткое замыкание проводов может привести к автоматическому отключению выхода магнитолы в защитном режиме.

Основные причины и методы диагностики

Для систематического поиска неисправности используйте следующий порядок действий:

1. Проверка REM-провода: Тестером убедитесь в наличии +12V на синем проводе магнитолы при её включении. Если напряжение отсутствует – проверьте настройки выхода REM в меню магнитолы или целостность провода.
2. Тест прямого подключения динамиков: Отключите переходную рамку, подключите тестовый динамик напрямую к выходам магнитолы (передний левый/правый). Отсутствие звука укажет на неисправность самой магнитолы или её настроек.
3. Диагностика CAN-шины: В современных авто убедитесь, что переходная рамка правильно декодирует сигналы CAN для управления усилителем. Используйте совместимую модель рамки или дополнительный CAN-адаптер.

Симптом	Возможная причина	Решение
Звук пропадает сразу после включения	Короткое замыкание в акустических проводах	Прозвонить проводку на КЗ, проверить изоляцию
Звук есть только на малой громкости	Несовпадение импеданса (Ом) динамиков и магнитолы	Проверить сопротивление колонок (обычно 4 Ом)
Звук пропадает при подключении всех динамиков	Перегрузка выхода магнитолы	Подключить внешний усилитель или использовать высокоомные колонки

Важно: Убедитесь, что магнитола не переходит в режим защиты из-за перегрева или перегрузки – дайте ей остыть и проверьте подключение без переходной рамки. Также проверьте настройки Fader/Balance – случайный сдвиг баланса "в ноль" может имитировать отсутствие звука.

Защита переходной рамки от выгорания на солнце

Прямое ультрафиолетовое излучение и высокие температуры в салоне автомобиля приводят к деформации, потускнению и растрескиванию пластика переходных рамок, особенно изготовленных из низкокачественных материалов. Негативное воздействие усугубляется при длительной парковке под открытым солнцем без использования защитных средств.

Выцветание рамки не только ухудшает внешний вид магнитолы, но и снижает надежность крепления из-за потери эластичности материала. Для предотвращения этих проблем применяются комплексные меры, направленные на минимизацию контакта с солнечными лучами и повышение устойчивости поверхности.

Эффективные методы защиты

• Солнцезащитные экраны: Установка светоотражающих шторок или тканевых чехлов на лобовое стекло при парковке
• Тонирование стекол: Нанесение УФ-блокирующей пленки на боковые и задние окна автомобиля
• Анти-УФ покрытия: Регулярная обработка рамки силиконовыми спреями или восковыми составами с ультрафиолетовыми фильтрами

Критически важно избегать использования агрессивных химических средств (ацетон, щелочные растворители) при очистке поверхности, так как они разрушают защитный слой пластика. Для ухода применяйте только специализированные автошампуни с нейтральным pH.

Материал рамки	Риск выгорания	Рекомендуемая периодичность обработки
АБС-пластик	Высокий	Каждые 2 месяца
Термостойкий поликарбонат	Средний	Каждые 6 месяцев
Резиновые вставки	Низкий	По мере высыхания

При выборе переходной рамки отдавайте предпочтение моделям с матовой текстурой поверхности – они менее подвержены выцветанию по сравнению с глянцевыми вариантами. Дополнительную защиту обеспечивает монтаж козырька над магнитолой или использование автомобильных шторок на боковых окнах.

Способы крепления проводов при вибрации

При замене штатной автомагнитолы возникают проблемы с фиксацией проводки в условиях постоянной вибрации автомобиля. Неправильное крепление ведет к перетиранию изоляции, коротким замыканиям и нестабильной работе оборудования.

Для надежной фиксации проводов в переходных рамках применяют несколько проверенных методов. Эти решения предотвращают повреждение кабелей от трения о металлические элементы и гасят колебания.

Основные методы фиксации

Специализированные стяжки и хомуты:

• Нейлоновые стяжки с крепежными площадками (приклеиваются к кузову)
• Пластиковые клипсы-фиксаторы для жгутов
• Вибростойкие кабельные стяжки с резиновыми вставками

Альтернативные решения:

1. Пенополиуретановая трубка-утеплитель: надевается на жгут, заполняет пустоты в нише
2. Двусторонний вспененный скотч: фиксирует провода к плоским поверхностям
3. Термоусадочные трубки с клеевым слоем: создают защитный кожух

Материал	Преимущества	Недостатки
Резиновые демпферы	Эффективное гашение вибраций, долговечность	Требуют точного подбора по диаметру
Пластиковые клипсы	Быстрый монтаж, повторное использование	Могут треснуть на морозе
Монтажная пена	Жесткая фиксация, заполнение полостей	Неремонтопригодность, сложность демонтажа

Обязательно оставляйте технологический запас длиной 10-15 см у разъемов для компенсации вибраций. Изолируйте все точки контакта проводов с металлом отрезками гофротрубки.

Обслуживание контактов в разъемах проводки

Чистота и целостность контактов в разъемах – критический фактор стабильной работы автомагнитолы после замены. Окислы, грязь или ослабленные клеммы провоцируют помехи, полное пропадание звука или сбои питания. Регулярная диагностика и обслуживание предотвращают эти проблемы, особенно в старых автомобилях или при эксплуатации в условиях высокой влажности.

Профилактические работы проводятся при каждой разборке панели или плановом ТО автомобиля. Используйте только безопасные для пластика и металла средства, избегая агрессивных растворителей и абразивов, способных повредить токопроводящие поверхности или изоляцию проводов. Уделите особое внимание силовым контактам питания и массового провода.

Ключевые процедуры обслуживания

Последовательность обработки разъемов:

1. Визуальный осмотр: Проверьте контакты на следы окисления (зеленый/белый налет), коррозии, механические повреждения или оплавление пластика.
2. Очистка:
   • Аккуратно обработайте контакты ватной палочкой, смоченной в специальном очистителе электронных контактов (например, Kontakt U или аналог).
   • Для сильных окислов используйте мягкую ластиковую стирашку (белого цвета) без усилий.
   • Продуйте разъемы сжатым воздухом для удаления пыли после чистки.
3. Защита: Нанесите тонкий слой диэлектрической смазки (CRC, Liqui Moly Kupfer-Spray) на штырьки или гнезда. Это предотвращает окисление и облегчает будущее разъединение.
4. Фиксация: Убедитесь, что все разъемы защелкнуты до характерного клика. При необходимости подтяните фиксаторы или используйте пластиковые стяжки для предотвращения самопроизвольного отсоединения.

Важные предупреждения: Никогда не используйте воду, WD-40 в качестве очистителя контактов или графитовые смазки. Отключайте минусовую клемму АКБ перед работами с проводкой. Проверяйте надежность контакта массы магнитолы с кузовом автомобиля.

Проблема	Признаки	Способ устранения
Окисление контактов	Хрипы, прерывистый звук, самопроизвольное выключение	Чистка + нанесение диэлектрической смазки
Ослабление фиксации	Пропадание функций при вибрации	Подтяжка фиксаторов, использование стяжек
Загрязнение	Помехи в динамиках, снижение громкости	Продувка воздухом + очистка контактов

Замена треснувшей или деформированной рамки

Треснувшая или погнутая рамка автомагнитолы не только портит внешний вид салона, но и нарушает фиксацию устройства, вызывая дребезжание и потенциальное повреждение контактов. Даже небольшая деформация препятствует плотному прилеганию переходной рамки к торпедо, образуя зазоры, куда попадает пыль и мелкий мусор.

При подборе замены критически важно учитывать модель автомобиля и тип штатной магнитолы – универсальные рамки требуют точного соответствия размерам посадочного места. Предпочтение стоит отдавать вариантам из термостойкого пластика (ABS, поликарбонат), а не хрупкому ПВХ, особенно для регионов с перепадами температур.

Порядок замены поврежденной рамки

1. Демонтаж старой рамки: Отключите питание АКБ. Извлеките магнитолу с помощью съёмных ключей, отсоедините разъёмы. Аккуратно подденьте старую рамку пластиковой картой или медиатором, начиная с углов.
2. Подготовка поверхности: Удалите остатки клея или уплотнителя с торпедо спиртовым очистителем. При наличии крепёжных клипс проверьте их целостность – сломанные замените.
3. Примерка новой рамки: Приложите новую рамку без фиксации, убедитесь в отсутствии зазоров и полном совпадении форм. Убедитесь, что штатные крепления магнитолы свободно входят в пазы рамки.
4. Монтаж: Снимите защитную плёнку с клейкого слоя рамки (если предусмотрено). Чётко совместите крепёжные выступы с отверстиями на торпедо, плотно прижмите по периметру на 10-15 секунд. При использовании саморезов – закручивайте без перетяга.
5. Фиксация магнитолы: Установите автомагнитолу в рамку до характерного щелчка замков или зафиксируйте штатными скобами. Проверьте отсутствие люфта и вибраций при постукивании по корпусу.

Тип крепления рамки	Особенности монтажа	Рекомендации
Клейкая лента (3M VHB)	Не требует сверления, подходит для ровных поверхностей	Обезжирить торпедо, прогреть салон до +20°C перед установкой
Пластиковые клипсы	Быстрый съём, менее надежно при вибрациях	Проверить совместимость клипс с заводскими пазами авто
Винтовое соединение	Максимально жёсткая фиксация	Использовать пластиковые втулки для исключения перекосов

Важно: При деформации металлической основы посадочного места (например, после удара) – сначала восстановите геометрию ниши, иначе новая рамка повторит изгибы. Для кастомизированных решений используйте эпоксидную шпатлёвку или моделирование пластиком перед установкой переходного элемента.

Рекомендации по выбору производителей рамок

Качество переходной рамки напрямую влияет на внешний вид и надежность установки магнитолы. Дешевые варианты часто имеют несовпадение геометрии, хрупкий пластик и щели между панелью автомобиля и устройством.

Обращайте внимание на репутацию бренда и совместимость с конкретной моделью авто. Сертифицированные производители предоставляют точные 3D-модели для разработки, что гарантирует идеальную посадку без зазоров и перекосов.

Критерии выбора производителя

• CTSKurui (Китай): Оптимальное соотношение цены и качества. Широкий ассортимент для азиатских и европейских авто, но встречаются партии с неоднородным лакокрасочным покрытием.
• Metra (США): Премиум-сегмент. Используют ударопрочный ABS-пластик с текстурированным покрытием, точная цветопередача. Подходят для сложных монтажей с сохранением штатных креплений.
• Xtrons (Великобритания): Специализация на мультимедийных системах. Рамки адаптированы под собственные магнитолы с сенсорными экранами, включают дополнительные посадочные места для камер.

Бренд	Срок службы	Особенности
CTSKurui	3-5 лет	Требует проверки крепежных клипс
Metra	7+ лет	Антибликовое покрытие, заводская цветовая база
Xtrons	5-6 лет	Интеграция с CAN-шиной для моделей после 2018 г.

1. Проверьте полноту комплекта: наличие переходных заглушек для кнопок, фиксаторов проводов, крепежных винтов.
2. Убедитесь в совпадении артикула с вашей модификацией авто (например, для VW Golf VII седан и хэтчбек – разные рамки).
3. Исключите "универсальные" решения – они требуют подрезки и выглядят неряшливо.

Стоимость качественных переходных рамок: диапазон цен

Цена на переходные рамки для автомагнитол варьируется в зависимости от материала, производителя, сложности конструкции и совместимости с конкретной моделью автомобиля. Качественные изделия отличаются точной геометрией, отсутствием зазоров и использованием устойчивых к ультрафиолету материалов, что предотвращает выцветание и деформацию.

Бюджетные варианты из тонкого пластика стартуют от 500 рублей, но часто требуют доработки. Оптимальные по цене/качеству решения лежат в среднем сегменте, тогда как премиальные модели с идеальной интеграцией в интерьер и дополнительной комплектацией могут достигать 5000 рублей.

Детализация ценовых категорий

• Эконом-сегмент (500–1500 рублей): Простые пластиковые рамки для массовых моделей авто (Kia Rio, Hyundai Solaris). Требуют подгонки, возможны люфты.
• Средний класс (1500–3000 рублей): Усиленный пластик с точной посадкой (для VW Polo, Skoda Octavia). Часто включают крепежи и заглушки.
• Премиум (3000–5000 рублей): Многосоставные конструкции с мягкими вставками (Mercedes, BMW). Идеально повторяют контуры панели, поставляются с переходными жгутами.

Альтернативы заводским переходным рамкам

Заводские переходные рамки часто недоступны для редких моделей авто или имеют высокую стоимость. Это вынуждает автовладельцев искать другие способы интеграции магнитолы в штатное место без видимых зазоров и перекосов.

Несовпадение размеров новой магнитолы и старого посадочного места создает сложности при установке. Без переходного решения панель выглядит неаккуратно, а оборудование может вибрировать, что ухудшает качество звука и надежность крепления.

Популярные варианты замены

Универсальные рамки из АБС-пластика – бюджетная альтернатива с широким выбором цветов. Требуют ручной подрезки под конкретную модель магнитолы и форму отверстия. Не всегда идеально совпадают с текстурой панели.

3D-печать по индивидуальным чертежам позволяет создать точный дубликат оригинальной рамки. Необходимы замеры штатного гнезда и параметров магнитолы. Подходит для эксклюзивных авто, но зависит от качества принтера и пластика.

1. Моделирование из монтажной пены:
   • Заполнение зазоров пеной с последующей обрезкой
   • Шпатлевка и окрашивание поверхности
   • Требует навыков работы с материалами
2. Адаптация рамок от других авто:
   • Поиск аналогов с близкими геометрическими параметрами
   • Комбинирование элементов от разных рамок

Метод	Срок службы	Сложность
Заводская рамка	5+ лет	Низкая
Универсальный адаптер	2-3 года	Средняя
Самодельный вариант	1-4 года	Высокая

Важно: При любом способе установки проверяйте отсутствие давления на лицевую панель магнитолы и обеспечьте вентиляционный зазор. Некачественные материалы при нагреве могут выделять токсины или деформироваться.

Список источников

При подготовке материала использовались специализированные технические ресурсы, руководства по установке и экспертные обзоры автомобильной аудиотехники. Основное внимание уделялось практическим аспектам подбора и монтажа переходных решений для различных моделей авто.

Ниже перечислены ключевые категории источников, содержащие информацию о совместимости рамок, методах интеграции магнитол и стандартах подключения. Данные получены из открытых технических баз и профильных сообществ.

• Официальные каталоги производителей переходных рамок: Connects2, Metra, Scosche, Axxess
• Инструкции по установке от брендов автомобильной электроники: Pioneer, Sony, Kenwood, Alpine
• Форумы автомобильных аудиоэнтузиастов: CarAudioForum, Drive2, CarAV Russia
• Видео-гайды на специализированных YouTube-каналах: Car Audio Fabrication, 5Car
• Технические стандарты ISO 7736 и DIN 75490
• Базы данных совместимости магнитол: Crutchfield Fit Guide, T-Harness Compatibility Charts
• Мануалы по электропроводке конкретных марок авто: Toyota, Volkswagen, Ford, BMW

Видео: Замена штатной магнитолы Toyota Corolla 2008. Кузов e150.Установка китайской автомагнитолы 2 DIN.


• Защита картера двигателя ВАЗ 2114 - актуальные решения 2023

• Чем заменить тонировку автомобильных стекол?

• Не работают тормоза из-за заднего цилиндра Газели - что делать?
