Под капотом - что там и зачем

Статья обновлена: 18.08.2025

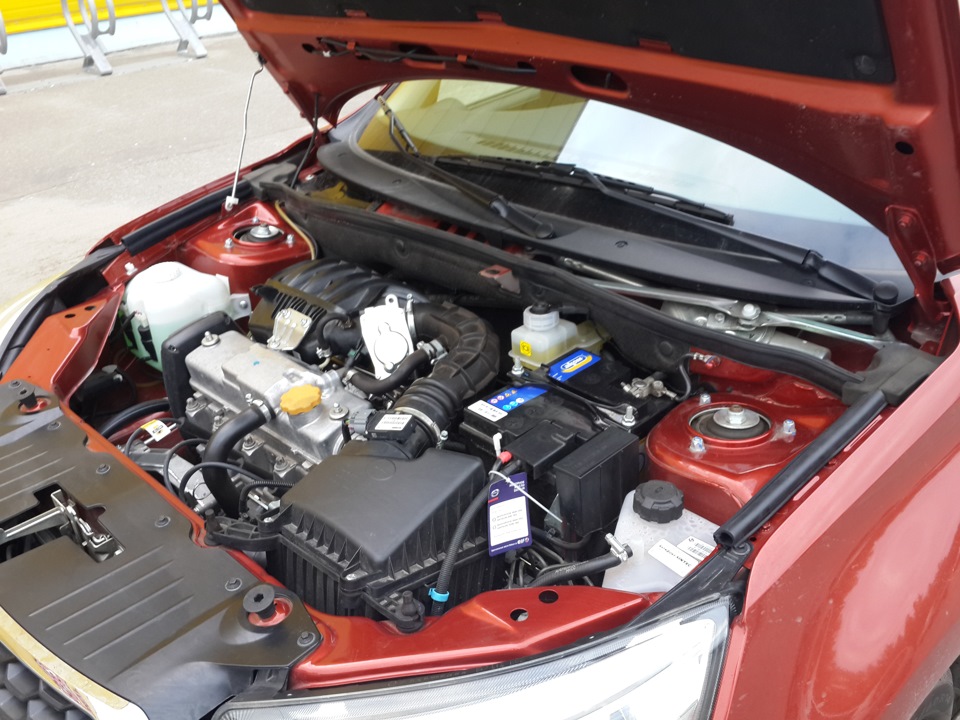

Открыв капот, вы видите не просто набор металлических деталей, а сложный технический организм, обеспечивающий движение автомобиля.

Здесь сосредоточены ключевые системы, преобразующие энергию в механическую силу, управляющие работой агрегатов и поддерживающие жизнеспособность машины.

Понимание устройства этого пространства раскрывает принципы работы "сердца" вашего транспорта и помогает диагностировать неисправности.

Системы смазки и охлаждения: как поддерживается рабочая температура

Масляная система обеспечивает минимизацию трения между движущимися деталями двигателя и отводит часть тепла от наиболее нагретых узлов, таких как поршни, коленчатый и распределительный валы. Масляный насос под давлением прокачивает смазку через фильтр, очищающий её от продуктов износа и нагара, после чего масло поступает по каналам к критически важным поверхностям трения. Стекающее в поддон картера масло охлаждается, проходя через радиатор (при его наличии) или отдавая тепло стенкам поддона.

Система охлаждения напрямую борется с избыточным теплом, выделяющимся при сгорании топлива. Её сердцем является водяной насос, обеспечивающий циркуляцию охлаждающей жидкости (антифриза) по рубашке охлаждения блока цилиндров и головки блока. Нагретая жидкость направляется в радиатор, где потоком воздуха от вентилятора или встречным потоком при движении автомобиля интенсивно охлаждается перед возвращением в двигатель. Термостат автоматически регулирует поток жидкости, поддерживая оптимальную температуру.

Ключевые компоненты и их функции

Масляный насос: Создает давление для подачи масла ко всем трущимся поверхностям.
Масляный фильтр: Задерживает абразивные частицы, защищая детали двигателя.
Масляный радиатор (опционально): Ускоряет охлаждение масла в мощных или турбированных двигателях.
Водяной насос (помпа): Циркулирует антифриз по системе охлаждения.
Радиатор охлаждения: Обеспечивает теплообмен между горячим антифризом и атмосферным воздухом.
Термостат: Автоматически открывает или закрывает контур циркуляции для быстрого прогрева и поддержания стабильной температуры.
Вентилятор охлаждения: Усиливает поток воздуха через радиатор на малых скоростях или в жару (привод может быть электрическим или механическим).
Расширительный бачок: Компенсирует изменение объема жидкости при нагреве/охлаждении и позволяет контролировать её уровень.

Синергия систем: Эти системы работают взаимосвязано. Перегрев двигателя может вызвать разжижение масла и потерю его смазывающих свойств. Недостаточное охлаждение масла ведет к его окислению и снижению эффективности. Контроль температуры охлаждающей жидкости косвенно влияет и на температуру масла.

Система	Основная функция	Критический параметр
Смазки	Снижение трения, отвод тепла от пар трения, очистка	Давление масла, температура масла, уровень масла
Охлаждения	Отвод тепла от камер сгорания и ГБЦ, поддержание оптимальной температуры двигателя	Температура охлаждающей жидкости, уровень антифриза

Своевременное обслуживание (замена масла, фильтров, антифриза) и контроль уровней и температур жизненно важны для предотвращения катастрофического износа или перегрева двигателя. Использование рекомендованных производителем жидкостей гарантирует правильную работу термостата, защиту от коррозии и оптимальный теплоотвод.

Электрическое оборудование: генератор, АКБ и блок управления

Аккумуляторная батарея (АКБ) служит основным источником энергии для запуска двигателя и питания бортовых систем при неработающем моторе. Она обеспечивает высокий пусковой ток стартеру, а также стабилизирует напряжение в сети, сглаживая пиковые нагрузки.

Генератор преобразует механическую энергию вращения коленвала в электрическую после запуска двигателя. Он не только питает все потребители (фары, зажигание, мультимедиа), но и подзаряжает АКБ, восполняя затраченную на запуск энергию.

Ключевые компоненты и взаимодействие

Работу системы координирует блок управления (ЭБУ двигателя или отдельный модуль). Он отслеживает:

Напряжение АКБ через датчики
Температуру электролита
Ток заряда/разряда

На основе этих данных ЭБУ регулирует выходное напряжение генератора (обычно 13.5–14.8 В) через цепь возбуждения.

Компонент	Основная функция	Признаки неисправности
АКБ	Накапливание энергии, пуск двигателя	Медленный запуск, тусклый свет фар
Генератор	Генерация тока, заряд батареи	Горит лампа заряда, разряд АКБ при работе ДВС
Блок управления	Оптимизация работы системы	Некорректное напряжение, ошибки в диагностике

Критически важна исправность проводки: окисление клемм или повреждение кабелей между генератором и АКБ вызывает падение напряжения, что приводит к недозаряду батареи и сбоям электроники.

Проверка жидкостей и визуальный осмотр без помощи механика

Регулярный контроль технических жидкостей и визуальная диагностика узлов – базовый навык для любого автовладельца. Эти операции не требуют специального оборудования и помогают своевременно выявить потенциальные проблемы до их усугубления.

Перед началом осмотра убедитесь, что автомобиль стоит на ровной поверхности, двигатель остыл (особенно для проверки масла), а стояночный тормоз активирован. Откройте капот, зафиксировав его упорной штангой.

Ключевые жидкости для проверки

Контролируйте уровень и состояние следующих расходников:

Моторное масло: Используйте щуп. Протрите его, вставьте обратно до упора, затем извлеките для оценки. Уровень должен быть между метками MIN и MAX. Консистенция – равномерная, без металлической стружки или сильного запаха бензина.
Охлаждающая жидкость: Проверяйте в расширительном бачке (на холодном двигателе!). Уровень – между метками. Цвет должен соответствовать залитому типу (зеленый, красный, синий), без масляных пятен или мутного осадка.
Тормозная жидкость: Осмотрите прозрачный бачок главного тормозного цилиндра. Уровень – выше отметки MIN. Жидкость должна быть прозрачной, без темно-коричневого оттенка и взвеси.
Жидкость ГУР (или ЭУР):strong> Уровень в бачке – по меткам (при работающем двигателе для гидроусилителя). Консистенция – чистая, без пены или густых примесей.
Стеклоомыватель: Контроль уровня в соответствующем бачке. Зимой используйте незамерзающий состав.

Визуальный осмотр критичных узлов

Обращайте внимание на следы подтеканий, трещины и физические повреждения:

Элемент	Признаки неисправности
Ремни привода (генератор, ГУР)	Трещины, расслоение, следы масла, сильный свист при работе
Патрубки системы охлаждения	Трещины, вздутия, потеки тосола/антифриза, размягчение
Аккумулятор	Окисление клемм (белый налет), повреждение корпуса, низкий уровень электролита (если обслуживаемый)
Приводные шарниры (ШРУСы)	Разрывы пыльников, следы вытекающей смазки
Воздушный фильтр	Сильное загрязнение, масляные пятна (виден через корпус или после снятия крышки)

Обнаружение любых утечек (лужицы или масляные следы под машиной после стоянки, потеки на агрегатах), обрыва ремней, трещин в резиновых элементах или критичного падения уровня жидкостей – сигнал для незамедлительного обращения в сервис. Игнорирование этих признаков может привести к серьезным поломкам.
