Подключение и настройка сигнализации Шериф - пошаговая инструкция

Статья обновлена: 18.08.2025

Обеспечьте безопасность имущества с охранной системой Шериф – комплексным решением для квартир, домов и коммерческих объектов.

Данное руководство содержит пошаговые инструкции по подключению оборудования, настройке основных функций и особенностям эксплуатации сигнализации.

Стандартная комплектация системы "Шериф": изучаем коробку

Открыв коробку с базовым комплектом "Шериф", пользователь обнаружит ключевые компоненты, необходимые для запуска и эксплуатации охранной системы. Каждый элемент упакован в защитные материалы и промаркирован для удобства идентификации. Комплектация варьируется в зависимости от модели, но базовая версия всегда включает критически важные устройства.

Проверьте наличие всех позиций по приложенному инвентарному листу перед началом монтажа. Отсутствие даже одного элемента может нарушить функциональность системы. Стандартный набор рассчитан на защиту однокомнатной квартиры или небольшого офиса без сложных архитектурных особенностей.

Основные компоненты комплекта

• Центральный блок управления - "мозг" системы с GSM-модулем и аккумулятором резервного питания
• Беспроводная клавиатура с дисплеем для постановки/снятия с охраны
• Датчики движения (1-2 шт.) с ИК-сенсорами и защитой от животных
• Открытия дверей/окон (2-3 шт.) магнитные герконовые сенсоры
• Брелоки-метки для дистанционного управления (обычно 2 шт.)

Дополнительные элементы

Адаптер питания	12V с сетевым кабелем
Коммуникационные шлейфы	Набор проводов для подключения
Монтажные аксессуары	Дюбели, скобы, двухсторонний скотч
Инструкции	Руководство пользователя и гарантийный талон

Важно: В бюджетных комплектациях может отсутствовать сирена или датчик дыма – эти компоненты часто приобретаются отдельно. Профессиональные установщики рекомендуют сразу докупить резервную SIM-карту и удлинители антенн при сложной планировке объекта.

Необходимые инструменты для самостоятельной установки сигнализации

Для корректного монтажа системы безопасности потребуется базовый набор инструментов, обеспечивающий выполнение электромеханических работ. Отсутствие специализированного оборудования усложнит процесс и может привести к повреждению компонентов.

Подготовьте следующие категории инструментов заранее, чтобы избежать прерываний во время установки. Убедитесь, что все приборы исправны, а измерительное оборудование имеет свежие элементы питания.

Основной комплект

• Мультиметр – для проверки напряжения, целостности цепей и сопротивления
• Автомобильные тестеры (контролька) – оперативная диагностика питания
• Набор отверток (крестовые, плоские, прецизионные)
• Кусачки-бокорезы и кримпер для обжима коннекторов
• Изолента, термоусадка или клипсы для изоляции проводов

Дополнительные приспособления

Стяжки пластиковые	Фиксация проводки
Фен строительный	Усадка термотрубок
Демонтажный набор	Снятие обшивки без повреждений
Пробник проводки	Поиск штатных цепей автомобиля

Важно: при работе с электроникой используйте инструменты с изолированными рукоятками. Для доступа к скрытым полостям может потребоваться съемник стопорных колец и удлинители для бит.

Выбор места установки центрального блока управления

Центральный блок – основной компонент сигнализации Шериф, координирующий работу всех датчиков, сирен и коммуникационных модулей. Его размещение напрямую влияет на надежность, эффективность и живучесть всей системы. Неправильная установка может привести к ложным срабатываниям, уязвимости для злоумышленников или выходу оборудования из строя.

Ключевая задача – обеспечить скрытность и физическую защищенность блока от обнаружения и вандализма. Одновременно необходимо обеспечить корректный радиообмен с беспроводными датчиками и устойчивую связь с пультами управления. Место должно исключать воздействие агрессивных факторов среды, способных повредить электронику.

Критерии выбора оптимального места

При определении локации руководствуйтесь следующими принципами:

• Доступ только для монтажника/владельца: Внутри технических ниш (за подвесными потолками, в стенных полостях, запираемых электрощитах), вдали от очевидных зон осмотра злоумышленниками.
• Защита от внешних воздействий:
  • Вдали от источников тепла (батареи, печи, трубы ГВС).
  • Защита от прямого попадания воды, конденсата, пыли (исключить ванные, кухни, чердаки без термоизоляции, неотапливаемые гаражи).
  • Минимизация вибраций (не крепить к несущим стенам рядом с лифтами или вентиляционными шахтами).
• Обеспечение связи:
  • Центральное расположение в охраняемом помещении для лучшего охвата беспроводными датчиками.
  • Отсутствие массивных металлических преград между блоком и основными датчиками/брелоками.
  • Удаленность (минимум 1-1.5 м) от мощных источников электромагнитных помех (трансформаторы, электродвигатели, микроволновые печи, роутеры).
• Удобство обслуживания: Обеспечить технический доступ для замены резервной батареи, перепрошивки или диагностики без демонтажа отделки.

Популярные места установки:

1. Скрытые полости гардеробных или кладовых (центральное расположение, малая посещаемость).
2. Запираемые металлические электрощиты (защита от доступа, но возможны помехи для радиосвязи).
3. Пространство за фальшпанелями в коридоре или прихожей (требует аккуратного монтажа).

Категорически не подходят:

Место	Причина
Рядом с входной дверью	Первая зона проверки злоумышленником, риск физического повреждения.
Наружные стены (особенно северные)	Риск промерзания зимой, образование конденсата, перепады температур.
В сырых подвалах/на чердаках	Высокая влажность, риск коррозии и короткого замыкания.
Рядом с крупной бытовой техникой	Электромагнитные помехи, вибрация.

Постоянный или временный? Где брать питание 12V

Основной блок сигнализации Шериф требует стабильного напряжения 12V для непрерывной работы. Источник питания выбирается в зависимости от задач: постоянное подключение обеспечивает базовый функционал охранной системы, а временное используется как резерв при сбоях или для настройки.

Правильный выбор точки подключения критичен для защиты электроники автомобиля и предотвращения разряда АКБ. Неверное соединение может вызвать короткое замыкание, повреждение предохранителей или ложные срабатывания сигнализации.

Источники постоянного питания

Для основного питания подключайтесь к цепи, находящейся под напряжением даже при выключенном зажигании. Рекомендованные точки:

• Прямое соединение с клеммой "+" АКБ через предохранитель (оптимально для гарантии стабильности)
• Шина постоянного питания в монтажном блоке авто (например, линия подключения магнитолы или часов)
• Провод питания центрального замка (требует проверки мультиметром)

Источники временного питания

Используются только для диагностики или аварийного питания:

1. Прикуриватель (через адаптер 12V)
2. OBD-II разъем (с ограничением по времени для предотвращения разряда АКБ)
3. Провода зажигания ACC/IGN (активны при повороте ключа)

Важно: Временные источники не заменяют постоянное подключение! Автономная работа сигнализации обеспечивается только при корректном основном питании.

Тип питания	Назначение	Риски
Постоянное	Основная работа датчиков, GSM-модуля, автозапуска	Разряд АКБ при ошибке выбора цепи
Временное	Настройка, сброс ошибок, тестирование	Отключение при повороте ключа, нестабильность напряжения

Все соединения защищайте встроенным или внешним предохранителем (номинал уточняйте в инструкции к модели). При подключении к АКБ размещайте предохранитель не далее 30 см от клеммы.

Подключение основного блока к бортовой сети автомобиля

Перед началом любых работ обязательно отключите минусовую клемму аккумулятора автомобиля. Определите оптимальное место для скрытой установки основного блока сигнализации (часто за приборной панелью или в районе рулевой колонки), обеспечив легкий доступ к его разъемам и минимальное расстояние до точек подключения.

Найдите в проводке автомобиля штатные точки подключения, соответствующие требуемым цепям: постоянный "+12В" (обычно толстый провод, питающий магнитолу или прикуриватель), зажигание (ACC), габариты, цепь стоп-сигналов, цепь ручного тормоза. Используйте сервисную документацию (электрические схемы) для вашей конкретной модели авто или тестер для точной идентификации проводов.

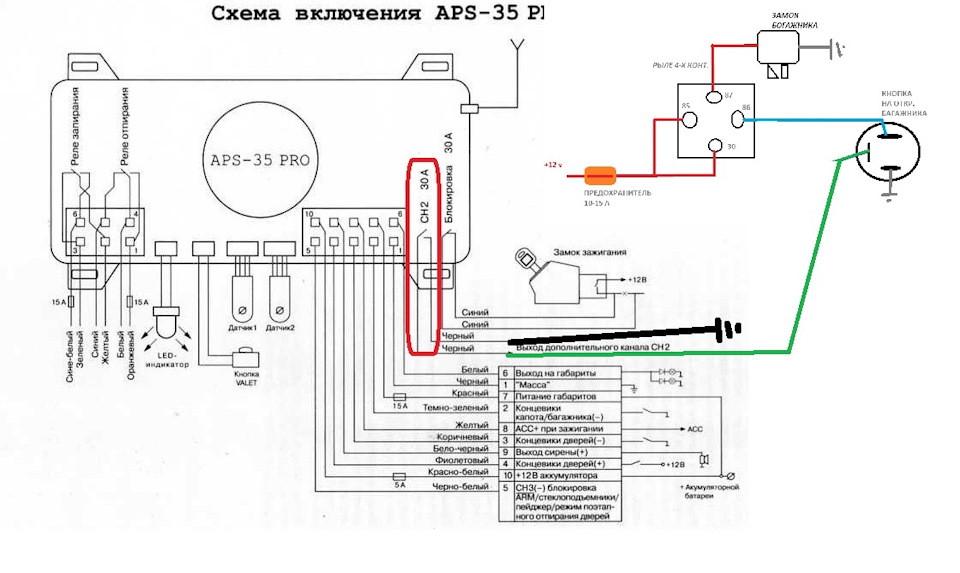

Схема подключения силовых цепей и управления

Основной блок Шериф подключается к бортовой сети через жгут проводов. Строго соблюдайте цветовую маркировку проводов, указанную в инструкции к вашей конкретной модели сигнализации. Основные силовые и управляющие подключения:

• Красный провод: Постоянный "+12В" (подключается к найденной точке постоянного плюса).
• Желтый (или Оранжевый) провод: Зажигание (ACC) (подключается к ACC в замке зажигания).
• Черный провод: Масса (GND) (надежно прикручивается к кузову автомобиля в точке с чистым металлом, предварительно зачищенной от краски и грязи).
• Синий провод (12V OUT): Выход "+12В" для питания периферии (например, датчика объема).
• Зеленый провод: Габаритные огни (подключается к плюсовому проводу габаритов).
• Коричневый (или Бело-Коричневый) провод: Стоп-сигнал (подключается к плюсовому проводу ламп стоп-сигналов).
• Серый (или Бело-Серый) провод: Ручной тормоз (подключается к плюсовому проводу лампы ручника на приборной панели).

Для подключения используйте метод продольного разреза изоляции штатного провода автомобиля или специальные коннекторы типа Scotchlok. Надежно заизолируйте все соединения термоусадкой или изолентой.

Подключение CAN-шины (если поддерживается)

Если сигнализация Шериф поддерживает подключение к CAN-шине автомобиля (уточните в инструкции к модели):

1. Найдите CAN-High (обычно оранжевый/черный) и CAN-Low (обычно оранжевый/коричневый) провода в разъемах авто (часто возле замка зажигания или диагностического разъема OBD-II).
2. Подключите соответствующие CAN-провода от блока сигнализации (например, Бело-Оранжевый - CAN-H, Бело-Зеленый - CAN-L) к найденным шинам.
3. Этот тип подключения требует высокой точности и часто сложен для самостоятельной установки.

Провод блока Шериф	Назначение	Точка подключения в авто
Красный	Постоянный +12В	Постоянный плюс (магнитола, прикуриватель)
Желтый/Оранжевый	Зажигание (ACC)	ACC замка зажигания
Черный	Масса (GND)	Чистый металл кузова
Зеленый	Габаритные огни	Плюс габаритных огней
Коричневый	Стоп-сигнал	Плюс ламп стоп-сигналов
Серый	Ручной тормоз	Плюс лампы ручника

После завершения всех подключений: Визуально проверьте надежность и изоляцию всех соединений. Убедитесь, что провода не натянуты и не попадут в движущиеся части. Только после этого подключите минусовую клемму АКБ. Включите зажигание и выполните процедуру обучения/инициализации сигнализации согласно её инструкции, проверяя реакцию на все функции (постановка/снятие, срабатывание датчиков, работу реле блокировок).

Установка и крепление датчика удара (инклинометра)

Датчик удара (инклинометр) определяет механические воздействия на автомобиль: удары, наклоны или попытки буксировки. Его корректная установка критична для предотвращения ложных срабатываний и гарантии надежной защиты.

Располагайте датчик в зоне с максимальной вибрационной чувствительностью – обычно на основной металлической поверхности кузова (часто под торпедой или центральной консолью). Избегайте крепления на пластиковых панелях, подвижных элементах или вблизи источников тепла.

Порядок монтажа

Необходимые инструменты: крестообразная отвертка, двусторонний скотч 3M VHB, спиртовые салфетки, кабельные стяжки.

1. Подготовка поверхности:
   • Обезжирьте место установки спиртовой салфеткой
   • Дождитесь полного испарения жидкости
2. Фиксация датчика:
   • Наклейте двусторонний скотч на основание датчика
   • Прижмите устройство к металлу на 30 секунд
   • Важно: стрелка на корпусе должна указывать вверх
3. Прокладка проводов:
   • Проложите кабель к блоку управления без натяжения
   • Фиксируйте провод стяжками через каждые 15-20 см
   • Избегайте соседства с высоковольтными линиями

Таблица проверки работоспособности

Тест	Действие	Ожидаемый результат
Легкий удар	Постучите кулаком по кузову в 30 см от датчика	Предупреждающий сигнал (3 сирены)
Сильный удар	Ударьте ладонью по колесу	Полное срабатывание сигнализации
Наклон	Покачайте кузов руками	Срабатывание режима "Антиподъем"

Финишная настройка: отрегулируйте чувствительность через меню блока управления согласно инструкции к вашей модели Шериф. После тестов зафиксируйте провода окончательно и убедитесь в отсутствии дребезжания корпуса.

Монтаж и настройка датчика объема в салоне

Перед установкой отключите питание сигнализации и снимите клеммы с АКБ автомобиля. Проверьте комплектацию датчика: крепежные элементы, двусторонний скотч, провода с разъемами. Очистите зону монтажа от пыли и обезжирьте поверхность спиртовой салфеткой для надежной фиксации.

Выберите место установки в верхней части лобового стекла или на потолочной консоли, обеспечивая максимальный охват салона. Избегайте зон прямого солнечного света, вентиляционных дефлекторов и бликов от хромированных деталей. Оптимальное направление сенсора – по центру салона с углом обзора 110°.

Процесс установки и подключения

1. Закрепите кронштейн датчика на выбранной поверхности винтами или двусторонним скотчем
2. Проложите проводку под обшивкой потолка и стойками, фиксируя пластиковыми хомутами
3. Соедините провода по схеме:
   • Красный – питание +12V (к шине ACC)
   • Черный – масса (к кузову авто)
   • Синий – выход сигнала (к блоку управления Шериф)

После подключения выполните калибровку чувствительности регулятором SENS на корпусе датчика. Настройте порог срабатывания тестовым методом: при среднем положении регулятора проверьте реакцию на движение в зоне контроля. Для уменьшения ложных тревог от вибраций используйте фильтр ANTI-PET.

Режим работы	Индикатор	Действие при настройке
Тест	Мигает 1 раз/сек	Пройдите через зону контроля
Активен	Постоянно горит	Корректировка чувствительности
Сбой	Серия из 5 миганий	Проверьте питание и соединения

Размещение и подключение сирены под капотом

Размещение сирены требует выбора защищенного места, исключающего контакт с подвижными частями двигателя, источниками высокой температуры (выхлопная система, радиатор) и прямым попаданием влаги. Оптимальная позиция – передняя часть подкапотного пространства с ориентацией звукового раструба вниз для предотвращения скопления воды. Убедитесь в отсутствии вибраций и надежно закрепите корпус саморезами или хомутами.

Подключение выполняется к основному блоку сигнализации через штатный разъем или напрямую к проводам согласно схеме производителя. Обязательно используйте термостойкую гофру для защиты кабеля от перетирания и воздействия высоких температур. Перед финальной фиксацией проверьте отсутствие контакта с острыми кромками кузова.

Ключевые шаги подключения

1. Подготовка проводов: Зачистите изоляцию на 7-8 мм. Используйте обжимные клеммы или пайку для надежного контакта.
2. Распиновка:
   • Красный провод: +12V (постоянное питание через предохранитель 10-15А)
   • Черный провод: земля (к кузову автомобиля)
   • Белый/синий провод: управляющий сигнал от блока Шериф
3. Изоляция: Оберните соединения термоусадочной трубкой и изолентой.
4. Фиксация кабеля: Закрепите жгут пластиковыми стяжками с шагом 20-25 см.

Цвет провода	Назначение	Точка подключения
Красный	Постоянный +12V	Через предохранитель к АКБ
Черный	Масса (GND)	Болт на кузове авто
Синий	Сигнальный	Разъем SIREN блока Шериф
Белый	Резерв/вторая сирена	Не используется (если не предусмотрено моделью)

Установка концевиков капота и багажника: важные нюансы

Концевики (концевые выключатели) капота и багажника – критически важные элементы охранного контура сигнализации. Их корректная установка напрямую влияет на своевременное обнаружение несанкционированного доступа к моторному отсеку или грузовому отделению автомобиля.

Ошибки монтажа приводят к ложным срабатываниям системы при движении по неровностям или, что опаснее, к отсутствию тревоги при реальном открытии защищаемых зон. Особое внимание уделяется защите элементов от влаги, грязи и механических повреждений.

Основные принципы монтажа и подключения

• Место установки: Концевик монтируется на неподвижную часть кузова (крыло, рамку радиатора для капота; внутренний край крышки для багажника). Ответный элемент (площадка для кнопочного концевика или магнит для геркона) – на подвижную часть (капот/крышка багажника).
• Типы концевиков:
  • Механические (кнопочные): Требуют точной регулировки положения для гарантированного нажатия при закрытии. Уязвимы к коррозии и залипанию.
  • Магнитные (герконы): Не имеют подвижных частей, устойчивее к грязи/влаге. Требуют параллельной установки магнита на подвижную часть.
• Защита и фиксация: Обязательна герметизация места подключения проводов (термоусадка). Корпус концевика крепится жестко (саморезы, скобы), исключая вибрации. Провода укладываются в гофру, фиксируются стяжками вдали от подвижных/нагретых элементов.
• Подключение к блоку сигнализации: Провод концевика подключается к строго определенному входу блока Шериф (обычно помечен как "Hood" или "Trunk"). Тип контакта (нормально замкнутый/разомкнутый) настраивается в программе сигнализации согласно инструкции.
• Тестирование:
  1. Проверьте срабатывание сигнализации при принудительном размыкании цепи (имитация открытия).
  2. Убедитесь в отсутствии срабатываний при постановке на охрану и движении по кочкам (покачивание кузова).
  3. Проверьте индикацию статуса "Капот/Багажник открыт" в сервисном меню Шериф и на брелке.

Важно: Для капота предпочтительны магнитные концевики из-за высоких температур и загрязнений в подкапотном пространстве. При установке на алюминиевые элементы кузова используйте специальные усилители для магнитов.

Прокладка проводов в салоне: правила безопасности

Основная задача при прокладке проводов – обеспечить их полную недоступность для случайного повреждения и исключить риск короткого замыкания. Все кабели должны быть проложены скрыто, вдали от подвижных элементов салона (рычаг КПП, педали, регулируемые кресла) и источников высокой температуры (блоки отопления, выхлопная система).

Обязательно используйте специальные гофротрубы или пластиковые кабель-каналы для дополнительной защиты изоляции от перетирания. Никогда не фиксируйте провода натяжением – это неизбежно приведёт к обрыву контактов при вибрации. Крепление осуществляйте только пластиковыми хомутами или клипсами с шагом не более 25 см, избегая острых металлических кромок кузова.

Ключевые запреты и требования

• Не прокладывайте кабели поверх элементов панели приборов – только под обшивкой или в штатных каналах.
• Избегайте параллельной укладки с топливными магистралями или тормозными трубками. Минимальное расстояние – 15 см.
• Все соединения выполняйте через клеммные колодки с изоляцией термоусадкой. Скрутки категорически запрещены.
• При проходе через металлические перегородки используйте резиновые втулки для защиты от перерезания изоляции.

Зона салона	Рекомендуемый способ прокладки	Особое внимание
Под ковровым покрытием	В гофротрубе вдоль штатных жгутов	Защита от влаги и давления ног пассажиров
Стойки лобового стекла	Внутри полостей с креплением клипсами	Избегать контакта с механизмами стеклоподъёмников
Потолок	За обшивкой с фиксацией к каркасу	Не допускать провисания кабеля

Перед окончательной сборкой обшивок убедитесь в отсутствии пережатых проводов и проверьте мультиметром целостность изоляции на каждом участке. Нарушение этих правил может привести к некорректной работе сигнализации Шериф, возгоранию или выходу из строя электрооборудования автомобиля.

Монтаж кнопки сервисного режима Valet: оптимальное размещение

Правильное расположение кнопки Valet критично для безопасности системы: оно должно исключать случайные нажатия посторонними лицами, но обеспечивать быстрый доступ владельцу. Неверный монтаж снижает защиту автомобиля и упрощает злоумышленникам обход сигнализации.

Кнопку необходимо интегрировать в скрытные, но физически доступные для водителя зоны без демонтажа элементов салона. При выборе точки установки учитывайте удобство активации в экстренной ситуации и минимальную заметность для окружающих.

Рекомендуемые места установки

• Под рулевой колонкой: в нише за пластиковой накладкой. Требует аккуратного врезки, но скрыто от пассажиров.
• В бардачке: на боковой стенке или под верхним выступом. Баланс скрытности и удобства при обслуживании.
• Ряд с блоком предохранителей: в зоне водительского колена. Легкий доступ, но нужна маскировка проводки.
• Под обшивкой сиденья водителя: сбоку или у переднего края. Максимальная скрытность, но сложнее для оперативного использования.

Критические ошибки размещения:

1. Открытые зоны центральной консоли (легко обнаружить).
2. Ряд с замком зажигания или штатными кнопками (привлекает внимание).
3. Дверные карты или зоны пассажирских сидений (риск случайного нажатия).

Место	Плюсы	Минусы
За бардачком	Невидимо при закрытом ящике	Требует разборки панели
Под рулём	Быстрый доступ водителя	Риск задевания ногами
За обшивкой А-стойки	Абсолютная скрытность	Сложное обслуживание

Финишные требования: После монтажа проверьте отсутствие вибрации кнопки при движении, герметизацию контактов от влаги и полную функциональность переключения режимов согласно инструкции Шериф. Проводку прокладывайте в гофре параллельно штатным жгутам.

Подключение светодиодного индикатора в салоне

Светодиодный индикатор выполняет функцию визуального оповещения о состоянии сигнализации: режим охраны, тревога, сервисные сообщения. Его монтаж осуществляется в зоне прямой видимости водителя, обычно на торпедо или передней стойке, с соблюдением аккуратности прокладки проводов.

Перед подключением обязательно отключите питание автомобиля и снимите клеммы с АКБ. Проверьте комплектацию индикатора: стандартно устройство имеет три провода разного цвета (чаще всего красный, черный, белый/желтый) длиной 1-1.5 м.

Пошаговая инструкция

1. Определите место установки индикатора и просверлите отверстие под корпус (Ø 8-10 мм).
2. Проложите провода от места монтажа к блоку управления сигнализацией, используя штатные каналы электропроводки авто.
3. Подключите провода к разъему главного блока согласно схеме:
   • Красный провод – к цепи +12V при включенном зажигании (например, предохранитель прикуривателя).
   • Черный провод – к массе авто (болт кузова).
   • Белый/желтый провод – к контакту "LED" на основном блоке Шериф.
4. Зафиксируйте корпус индикатора в отверстии, убедитесь в отсутствии перегибов кабеля.
5. Подайте питание, проверьте режимы работы: постоянное свечение – охрана активна, мигание – тревога или неисправность.

Цвет провода	Назначение	Точка подключения
Красный	Питание +12V	Цепь зажигания (через предохранитель)
Черный	Масса (GND)	Кузов авто (болт с чистым металлом)
Белый/Желтый	Сигнальный	Разъем "LED" блока управления

Важно: При отсутствии свечения проверьте полярность подключения и целостность предохранителя. Избегайте прокладки проводов рядом с подвижными элементами (рулевая колонка, педали).

Дистанционное управление: работа с брелком Шериф

Основной инструмент пользователя для взаимодействия с сигнализацией Шериф – брелок-пульт. Он позволяет дистанционно ставить/снимать объект с охраны, управлять дополнительными функциями (сервисными режимами, каналами) и получать визуальную/звуковую обратную связь о состоянии системы. Правильное обращение с брелком и знание его индикации критичны для корректной эксплуатации комплекса.

Брелки Шериф работают на радиочастоте, имеют уникальный закодированный идентификатор, привязанный к центральному блоку при установке. Дальность действия зависит от модели пульта и окружающих условий (обычно до 100-200 метров на открытой местности). Для надежной работы требуется периодическая замена элементов питания и защита брелка от сильных механических воздействий, влаги и электромагнитных помех.

Основные функции и действия

Стандартные команды:

• Постановка на охрану: Кратковременное нажатие кнопки Замок (значок замка). Сигнализация активируется с задержкой (если настроена), брелок подтверждает действие миганием светодиода и/или вибросигналом.
• Снятие с охраны: Кратковременное нажатие кнопки Открытый замок. Система деактивируется, брелок выдает подтверждение.
• Тревожная сигнализация (Тревога): Длительное удержание (обычно 2+ секунды) кнопки Тревога (значок сирены/восклицательного знака). Активирует сирену и отправляет тревожный сигнал на пульт мониторинга (если подключен).
• Бесшумная постановка/снятие: Одновременное нажатие кнопок Замок и Открытый замок (или другая комбинация, указанная в инструкции к модели). Система активируется/деактивируется без звукового подтверждения сиреной.

Дополнительные возможности:

• Управление каналами: Нажатие кнопок Канал 1, Канал 2 (или 3, 4) включает/выключает подключенные к ним устройства (гаражные ворота, свет, дополнительные реле).
• Сервисные режимы: Специальные комбинации кнопок (например, Замок + Канал 1) активируют режимы "Valet" (обход охраны), "Паника", программирование функций.
• Проверка связи/состояния: Нажатие кнопки Состояние (значок "i" или антенны) запрашивает у системы текущий статус (охрана включена/выключена, тревоги) – ответ отображается индикацией на брелке.

Индикация брелка

Светодиод (LED) и вибромотор передают информацию:

Зеленый мигает 1 раз	Команда принята (постановка/снятие, канал).
Красный мигает 1 раз	Ошибка выполнения команды (нет связи, неверный код).
Зеленый мигает 3 раза	Система поставлена на охрану успешно.
Красный мигает 3 раза	Обнаружена неисправность при постановке (незакрытая дверь, низкий заряд АКБ).
Постоянный красный	Низкий заряд батареи брелка (требуется замена).
Длинное зеленое свечение	Система снята с охраны.
Прерывистая вибрация/мигание	Приход тревожного сигнала от системы (сработал датчик).

Важно: Точная индикация и комбинации кнопок зависят от конкретной модели брелка Шериф (например, SP-60, SP-40, SP-202). Всегда сверяйтесь с руководством пользователя для вашего комплекта. При потере связи, частых ошибках или разряде элемента питания (батарейки типа CR2032) замените его и проверьте работу вблизи блока управления.

Основной старт, повторный старт: настройка автозапуска

Для активации автозапуска двигателя удерживайте кнопку 3 на брелке до появления двойного звукового сигнала сирены. Габаритные огни автомобиля замигают, а на дисплее брелка отобразится иконка запуска с таймером обратного отсчета (обычно 5-10 секунд). Двигатель запустится автоматически по истечении этого времени.

При необходимости повторного запуска (например, после автоматической остановки двигателя по таймеру), нажмите кнопку 3 однократно в течение 5 минут после глушения. Система выполнит процедуру без дополнительного удержания кнопки, используя сохраненные настройки температуры или времени.

Настройка параметров автозапуска

Для изменения условий срабатывания автозапуска:

1. При включенном зажигании нажмите сервисную кнопку 4 раза.
2. Поверните ключ в положение OFF после звукового сигнала.
3. Выберите режим программирования:
   • По температуре: удерживайте кнопку 1 брелка, пока сирена не подтвердит выбор
   • По времени: удерживайте кнопку 2 до сигнала подтверждения

Параметр	Диапазон настройки	Индикация брелка
Температурный порог	-10°C до -25°C	Мигающий снежинка
Время работы двигателя	5-45 минут	Постоянная иконка часов
Охлаждение перед повторным пуском	10-30 минут	Мигающий вентилятор

Важно: Перед активацией функции убедитесь, что автомобиль находится на нейтральной передаче (МКПП) или в режиме P (АКПП), ручной тормоз включен, а капот полностью закрыт.

Программирование режима "Таймер" для автозапуска

Активация функции "Таймер" позволяет автоматически запускать двигатель автомобиля в заданное время. Это особенно полезно для предварительного прогрева салона и двигателя в холодное время года. Режим программируется через брелок сигнализации Sherif после обязательной активации автозапуска в основном меню системы.

Для корректной работы убедитесь, что автомобиль стоит на нейтральной передаче (для МКПП) или в режиме "Park" (для АКПП), ручной тормоз активирован, капот и двери плотно закрыты. Учтите, что функция доступна только при установленном и подключенном модуле автозапуска.

Пошаговая настройка таймера

1. Нажмите кнопку №3 на брелке 3 раза подряд (система ответит двойным сигналом)
2. Удерживайте кнопку №2 до тройного звукового сигнала (индикатор на брелке мигнет 3 раза)
3. Нажмите кнопку №1 столько раз, сколько часов осталось до запуска (пример: 5 нажатий = 5 часов)
4. Удерживайте кнопку №4 для подтверждения (длинный сигнал сирены)

Важно: Максимальный интервал установки – 24 часа. Для ежедневного повторения процедуры добавьте на этапе шага 3 длинное нажатие кнопки №1 после ввода часов.

Действие на брелке	Реакция системы
Тройное нажатие кнопки 3	2 сигнала / 2 мигания
Удержание кнопки 2	3 сигнала / 3 мигания
Ввод часов кнопкой 1	Мигание по количеству нажатий
Подтверждение кнопкой 4	Длинный сигнал

Для отмены таймера выполните двойное нажатие кнопки №3 при работающем двигателе. Проверьте активацию режима по синему индикатору на брелке (медленное мигание каждые 3 секунды). При возникновении ошибок (прерывистые сигналы сирены) проверьте соблюдение условий безопасности.

Настройка автозапуска по температуре двигателя

Функция автозапуска по температуре двигателя активирует автоматический запуск мотора при достижении заданного минимального порога температуры. Это предотвращает переохлаждение двигателя зимой и обеспечивает поддержание рабочей температуры охлаждающей жидкости без ручного вмешательства.

Перед настройкой убедитесь: автомобиль стоит на нейтральной передаче (для МКПП) или в режиме "Паркинг" (для АКПП), ручной тормоз активирован, в салоне отсутствуют легковоспламеняющиеся предметы. Проверьте корректность подключения датчика температуры к блоку сигнализации Шериф.

Пошаговая настройка функции

1. Активируйте сервисный режим: включите зажигание (без запуска двигателя), трижды нажмите сервисную кнопку Valet до звукового сигнала.
2. На брелоке удерживайте кнопку 3 (MENU) 3 секунды для входа в меню программирования.
3. Кнопками 1/2 выберите пункт "Автозапуск" → "Условия запуска" → "Температура двигателя".
4. Нажмите кнопку 4 (OK), затем кнопками 1/2 установите минимальную температуру срабатывания (диапазон: -40°C до +5°C).
5. Подтвердите выбор кнопкой 4 (OK). Укажите длительность работы двигателя (кнопки 1/2, диапазон 5-50 минут).
6. Сохраните настройки: нажмите и удерживайте кнопку 4 (OK) до двойного сигнала сирены.

Критические параметры для разных режимов:

Условия эксплуатации	Рекомендуемая температура	Время работы
Стандартная зима (-15°C)	-10°C	15 минут
Экстремальные холода (-30°C)	-25°C	20 минут
Короткие стоянки	-5°C	10 минут

Важные особенности работы:

• Проверка температуры происходит каждые 30 минут после постановки на охрану
• При достижении порогового значения двигатель запустится даже при низком уровне топлива (если подключен ДУТ)
• Функция блокируется при срабатывании датчика удара или открытии капота

Привязка новых брелоков к центральному блоку

Для добавления брелока в систему выполните следующие действия. Убедитесь, что центральный блок находится в режиме программирования – индикатор должен мигать зеленым. Если устройство не в нужном режиме, переведите его туда с помощью мастер-брелока или ввода инженерного кода через клавиатуру.

Подготовьте новый брелок: извлеките элемент питания и проверьте целостность контактов. При использовании брелоков с обратной связью (2-way) убедитесь в достаточном уровне заряда батареи. Расположитесь вблизи центрального блока (рекомендуется не далее 3 метров) для стабильной связи во время процедуры.

Пошаговый алгоритм привязки

1. На центральном блоке одновременно нажмите и удерживайте сервисную кнопку (обычно обозначена значком шестеренки) и клавишу RESET в течение 5 секунд
2. Дождитесь двойного звукового сигнала и активации светодиодной индикации желтым цветом
3. На новом брелоке зажмите кнопки LOCK и UNLOCK до характерной вибрации (или звукового оповещения)
4. При успешном сопряжении центральный блок издаст продолжительный сигнал, а светодиод сменит цвет на зеленый
5. Проверьте функциональность привязанного брелока: активируйте режим охраны и произведите тестовую постановку/снятие с охраны

Индикация блока	Состояние процесса	Действия пользователя
Зеленое мигание	Режим программирования активен	Начинайте привязку брелока
Желтый постоянный свет	Ожидание сигнала брелока	Активируйте кнопки на брелоке
Красная вспышка	Ошибка сопряжения	Повторите процедуру с шага 1

Важные ограничения: система поддерживает до 8 брелоков одновременно. При попытке привязать 9-й устройство автоматически удалит самый старый брелок из памяти. Для брелоков с иммобилайзером дополнительно потребуется ввести PIN-код авто через OBD-разъем в течение 2 минут после успешной привязки.

При потере брелока обязательно удалите его из памяти системы через меню "Управление брелоками" в настройках. Для моделей с динамическим шифрованием (SecureCode+) повторная привязка всех оставшихся брелоков обязательна после удаления утерянного устройства.

Как запрограммировать зоны охраны: полная и частичная

Программирование зон осуществляется через инженерное меню системы. Для входа в режим программирования введите мастер-код или используйте сервисный пин-код, указанный в договоре. Перейдите в раздел "Конфигурация датчиков" (или аналогичный), где каждому извещателю присваивается уникальный номер зоны.

Присвойте датчикам номера в диапазоне 1-8 для основных зон охраны. Определите тип реакции системы при срабатывании каждой зоны: "Тревога" (полный режим) или "Отслеживание" (частичный режим). Для датчиков периметра (окна, двери) рекомендуется устанавливать тип "Тревога", для внутренних объемных датчиков – "Отслеживание".

Настройка режимов охраны

Полная охрана (режим "АВТО"):

• Активируется командой *1*MASTER-CODE# с брелока или клавиатуры
• Задействует все запрограммированные зоны
• Срабатывание любого датчика вызывает тревогу с передачей сигнала на пульт мониторинга

Частичная охрана (режим "ДЕНЬ/НОЧЬ"):

1. Включите режим командой *2*MASTER-CODE#
2. Система игнорирует зоны с типом "Отслеживание" (внутренние датчики движения)
3. Контролирует только периметральные зоны (двери, окна, вибрационные датчики)
4. Позволяет перемещаться внутри помещения без срабатывания тревоги

Тип зоны	Рекомендуемые датчики	Реакция в частичном режиме
Тревога (24 часа)	Дверные/оконные магниты, разбития стекла	Активна
Отслеживание	Объемные ИК-датчики, движения в коридорах	Игнорируется

Для сохранения конфигурации нажмите # после внесения изменений и дождитесь подтверждающего звукового сигнала. Проверьте работу зон через тестовый режим (*4*MASTER-CODE#), последовательно активируя каждый датчик. Убедитесь, что централь отображает правильные номера сработавших зон на клавиатуре.

Настройка чувствительности датчика удара

Точная настройка чувствительности датчика удара критична для предотвращения ложных срабатываний и обеспечения надежной защиты автомобиля. Процедура выполняется через брелок или мобильное приложение после перевода системы в сервисный режим.

Соблюдайте меры предосторожности: отключите сирену, убедитесь в отсутствии посторонних вибраций и выполняйте действия согласно официальной документации вашей модели Шериф. Неправильная настройка может привести к снижению безопасности или повреждению оборудования.

Пошаговый алгоритм настройки

1. Активация режима программирования
   • Войдите в сервисное меню: на брелке нажмите Valet + 1 (3 секунды)
   • Дождитесь двойного звукового сигнала сирены
2. Выбор калибруемого датчика
   • Коротким нажатием клавиши 1 выберите ударный датчик
   • Подтвердите выбор длительным нажатием Valet (сигнал сирены)
3. Корректировка чувствительности
   • Используйте кнопки 2 (увеличение) и 3 (уменьшение)
   • Каждое нажатие изменяет параметр на 5% (визуализация: 1 мигание фары = 25%)
4. Тестовые проверки
   • Наносите легкие удары по кузову в зоне датчика
   • При срабатывании:
     1. Сигнал сирены – прерывистый звук
     2. Мигание габаритных огней
5. Фиксация параметров
   • Нажмите Valet для сохранения настроек
   • Выйдите из меню комбинацией Valet + 1 (5 секунд)

Рекомендуемые параметры:

Тип кузова	Минимальная чувствительность	Оптимальный диапазон
Седан/Хэтчбек	35%	40-60%
Внедорожник/Минивэн	45%	50-70%

Отключение ненужных датчиков при частичном режиме

Частичный режим (часто называемый "ночным" или "дневным") используется для постановки на охрану только части помещений, например, при нахождении людей в одной зоне объекта. Это требует временного исключения из цепи охраны датчиков, контролирующих жилые комнаты, коридоры или другие активные зоны. Невыполнение этой процедуры приведет к постоянным ложным срабатываниям сигнализации при движении внутри охраняемой территории.

Перед активацией частичного режима необходимо программно или физически отключить детекторы, расположенные в зонах предполагаемого присутствия людей. Для систем Шериф это реализуется через настройки на контрольной панели, беспроводном брелоке или мобильном приложении. Критически важно заранее определить, какие датчики должны оставаться активными (например, на входных дверях, окнах нежилых помещений), а какие – игнорироваться системой.

Порядок действий

Для корректного отключения выполните следующие шаги:

1. Идентифицируйте зоны: Определите помещения, где будут находиться люди (спальни, гостиные), и смежные с ними коридоры.
2. Программное исключение:
   • На контрольной панели: войдите в меню «Настройка режимов» → выберите «Частичная охрана» → отметьте ненужные датчики.
   • Через брелок: удерживайте кнопку «Частичный режим» 2 секунды → подтвердите отключение.
3. Физическое отключение (при необходимости): Для проводных датчиков используйте изоляцию контактов на клеммной колодке панели, для беспроводных – извлеките батарею или активируйте режим «Техобслуживание» в настройках.

Важные ограничения:

Тип датчика	Можно отключать	Риски
Датчики открытия окон/дверей	Только в неактивных комнатах	Снижение защиты периметра
Датчики движения	Да, в контролируемых зонах	Нет
Датчики разбития стекла	Нет	Уязвимость к проникновению

После активации режима протестируйте систему: пройдите по отключенным зонам – сигнализация не должна срабатывать. При этом датчики на границах охраняемой территории (подвалы, входы в дом) обязаны реагировать на взлом. Все изменения сохраняются до перевода системы в «Полный режим» или ручного сброса настроек.

Программирование автоматического закрытия замков при движении

Для активации функции автоматического закрытия электромеханических замков при срабатывании датчиков движения необходимо выполнить настройку через панель управления Шериф. Данная опция позволяет синхронизировать постановку на охрану с блокировкой дверей при обнаружении движения внутри помещения после активации сигнализации.

Перед началом программирования убедитесь, что все замки подключены к выходным реле Шериф через интерфейсные модули (например, SMD), а датчики движения корректно прописаны в зонах системы. Заранее определите временную задержку между срабатыванием датчика и закрытием замков.

Пошаговая настройка

1. Переведите панель в режим инженерного меню (удерживайте *# + номер сервисного кода).
2. Выберите раздел Реле → Назначение выходов и присвойте нужным реле тип управления "Автозакрытие при тревоге".
3. В подразделе Правила автоматизации создайте новое правило:
   • Триггер: "Срабатывание датчиков движения в охраняемой зоне"
   • Действие: "Активация реле замка"
4. Задайте параметры:

   Задержка закрытия	5-30 секунд (рекомендуется 15 сек)
   Длительность импульса	1-2 секунды (зависит от модели замка)
   Повтор при сработке	Отключить (во избежание циклических блокировок)

5. Сохраните конфигурацию и выполните тестовый запуск:
   • Поставьте систему на охрану с задержкой
   • Имитируйте движение в контролируемой зоне
   • Проверьте срабатывание замков через установленное время

Важные примечания: Функция доступна только при активированном режиме охраны. Для предотвращения ложных срабатываний исключите из триггеров зоны с домашними животными. При использовании нескольких замков настройте синхронное срабатывание через группу реле.

Тест работы сирены и световой индикации после установки

После завершения монтажа системы "Шериф" критически важно провести проверку звуковой сирены и световых индикаторов. Это гарантирует их корректную работу в экстренной ситуации и позволяет своевременно выявить возможные неполадки. Пропуск данного этапа может привести к отказу оборудования при реальном срабатывании сигнализации.

Тестирование должно включать как проверку громкости сирены, так и видимости световых сигналов с разных точек охраняемого объекта. Убедитесь, что все элементы получают питание и реагируют на команды с пульта управления или центрального блока. Особое внимание уделите соответствию индикации режимам работы системы ("Охрана", "Тревога", "Неисправность").

Порядок проведения теста

1. Активация режима "Тревога":
   • На пульте управления нажмите тревожную кнопку (например, "Паника")
   • Или искусственно спровоцируйте датчик (откройте защищаемое окно при взведенной охране)
2. Контроль звукового сигнала:
   • Сирена должна издавать прерывистые громкие сигналы (110-120 дБ)
   • Длительность звучания – не менее 3-5 минут
3. Проверка светодиодных индикаторов:
   • Корпус сирены: мигание красного света при тревоге
   • Внешний оповещатель: синхронная работа строб-вспышки (если установлен)
   • Центральный блок: соответствие индикации состоянию системы
4. Деактивация: Снимите тревогу вводом пин-кода на пульте

Проблема	Возможная причина	Решение
Сирена не включается	Нет питания, обрыв проводов, сработал предохранитель	Проверить напряжение на клеммах, целостность кабеля, заменить предохранитель
Звук тихий/прерывистый	Слабый аккумулятор, повреждение динамика	Заменить батарею в корпусе сирены, провести диагностику динамика
Светодиоды не горят	Ошибка подключения полярности, перегорание LED	Проверить схему подключения (+/-), заменить световой модуль

При обнаружении неисправностей повторите тест после устранения причин. Если проблемы сохраняются – обратитесь в техническую поддержку "Шериф" с кодом ошибки с центрального блока. Не эксплуатируйте систему с нерабочей сиреной или индикацией – это снижает эффективность охраны.

Поэтапная проверка всех подключенных датчиков

Регулярная проверка датчиков гарантирует корректную работу охранной системы и своевременное выявление неисправностей. Пропуск этого этапа может привести к ложным срабатываниям или, что хуже, к отказу сигнализации в критический момент.

Последовательная диагностика включает физическое тестирование каждого сенсора, анализ его реакции и сверку показателей с состоянием на контрольной панели. Все действия выполняются при активированном режиме технического обслуживания системы.

Алгоритм тестирования компонентов

1. Активация режима тестирования
   На панели управления выберите раздел «Сервис» → «Тест датчиков» и подтвердите запуск процедуры.
2. Проверка связи
   Убедитесь, что все датчики отображаются в списке подключенных устройств. Отсутствующие помечаются значком «Ошибка связи».
3. Последовательная активация сенсоров
   • ИК-датчики движения: пройдите через контролируемую зону на разных расстояниях
   • Магнитные контакты: откройте/закройте защищаемые окна и двери
   • Датчики разбития стекла: используйте тестовый активатор (либо легкое постукивание по раме)
   • Дымовые извещатели: нажмите тестовую кнопку на корпусе
4. Фиксация реакции системы
   При срабатывании на панели должен загораться индикатор соответствующей зоны и появляться звуковое оповещение с кодом датчика.
5. Проверка батарей
   Для беспроводных датчиков сверьте уровень заряда в меню «Состояние устройств». Критический показатель – ниже 2.4V.
6. Ведение журнала
   Занесите в чек-лист:

   Тип датчика	Номер зоны	Реакция	Статус
   Движение	05	Задержка 2 сек	OK
   Открытие	12	Нет сигнала	Требует ремонта

Диагностика корректной работы автозапуска

Проверка корректной работы автозапуска требует последовательного выполнения нескольких этапов. Убедитесь, что все настройки системы соответствуют техническим требованиям вашего автомобиля и прописаны в память брелока.

Предварительно проверьте состояние аккумулятора, отсутствие ошибок на приборной панели и работоспособность штатной иммобилайзерной системы. Любые неполадки в этих компонентах заблокируют запуск двигателя.

Ключевые шаги диагностики

1. Активация режима автозапуска:
   • На брелоке удерживайте кнопку автозапуска 2 секунды
   • Дождитесь двойного сигнала сирены и мигания поворотников
2. Контрольные признаки работы:
   • Проверьте срабатывание предпусковых операций: отключение печки, габаритов
   • Через 10-30 секунд должны включиться стартер и зажигание
   • При успешном запуске – однократный сигнал и 3 мигания поворотников

Проблема	Возможная причина
Стартер не включается	Ошибка CAN-шины, низкий заряд АКБ
Двигатель глохнет через 5-10 сек	Проблемы с обходом иммобилайзера
Нет реакции на команду	Активирован ручной тормоз, открыт капот

При неудачном запуске система совершит 3 попытки с интервалом 2 минуты. После третьей ошибки на брелок поступит уведомление, а на светодиоде сигнализации появится соответствующий код неисправности (серия длинных миганий).

Как ставить и снимать систему с охраны брелком

Для постановки на охрану кратко нажми кнопку замка () на брелке. Система подтвердит активацию:

• Однократный звуковой сигнал
• Моргание синего индикатора на основном блоке
• Короткая подсветка габаритов авто (при подключенной функции)

Снятие с охраны

Нажми кнопку открытого замка (). Подтверждение:

1. Двойной звуковой сигнал
2. Постоянное свечение синего индикатора 5 секунд
3. Отключение датчиков движения/объема

Действие	Кнопка	Реакция системы
Постановка	Замок	Один сигнал, мигание света
Снятие	Открытый замок	Два сигнала, габариты гаснут

При срабатывании тревоги во время снятия прозвучит прерывистый сигнал – проверь салон на проникновение перед повторным включением.

Действия при ложном срабатывании сигнализации

Ложное срабатывание системы требует немедленной проверки причин для предотвращения повторных инцидентов. Первоочередная задача – убедиться в отсутствии реальных угроз на охраняемом объекте.

После подтверждения ложности тревоги выполните стандартную процедуру отключения сирены и оповещения. Это минимизирует беспокойство и позволит приступить к диагностике оборудования.

Алгоритм действий

1. Отключите тревогу через мобильное приложение Sheriff, брелок или введя пин-код на клавиатуре.
2. Проверьте датчики:
   • Осмотрите ИК-датчики движения на предмет попадания прямого света, насекомых или нагревательных приборов рядом
   • Убедитесь в отсутствии сквозняков возле датчиков открытия дверей/окон
   • Протрите линзы датчиков от пыли и конденсата
3. Проанализируйте журнал событий в приложении для определения сработавшего датчика и времени инцидента.
4. Проверьте питание:
   • Замените севшие батарейки в беспроводных датчиках
   • Убедитесь в стабильности сети 220В для центрального блока

При повторных ложных срабатываниях конкретного датчика:

Проблема	Решение
Постоянные срабатывания ИК-датчика	Настройте чувствительность через приложение или переустановите датчик вне зоны движения домашних животных
Ложные тревоги магнитных датчиков	Отрегулируйте расстояние между основным блоком и магнитом (не более 1 см), очистите контакты

Для комплексных неисправностей свяжитесь с технической поддержкой Шериф через приложение или по телефону 8-800-100-00-00. Сообщите серийные номера устройств и коды ошибок из журнала событий.

Смена PIN-кода для функции Anti-hijack

Функция Anti-hijack обеспечивает экстренную блокировку двигателя при угрозе угона через скрытую команду. Защита активируется только при вводе действующего PIN-кода, поэтому его регулярное обновление критически важно для предотвращения несанкционированного доступа.

Процедура выполняется исключительно через мобильное приложение "Шериф Онлайн" при активном подключении к системе. Обязательно запомните новый код – его восстановление требует очного визита в сервисный центр.

Пошаговая инструкция

1. Откройте приложение и авторизуйтесь под своим аккаунтом
2. Перейдите в раздел "Настройки" → "Безопасность"
3. Выберите пункт "Управление PIN-кодами"
4. Найдите подраздел "Anti-hijack" и нажмите "Изменить PIN"
5. Введите текущий PIN-код (стандартный: 0000 если не менялся)
6. Задайте новый 4-6-значный код, используя только цифры
7. Подтвердите новый код повторным вводом
8. Нажмите "Сохранить" и дождитесь уведомления об успешном обновлении

Требования к PIN-коду:

Параметр	Значение
Длина кода	4-6 символов
Допустимые символы	Только цифры (0-9)
Запрещенные комбинации	Повторяющиеся (1111), последовательные (1234)

Важно: После смены кода обязательно протестируйте функцию Anti-hijack в безопасных условиях. Для активации наберите *111*[НОВЫЙ_PIN]# на телефоне, привязанном к сигнализации.

Управление сигнализацией с телефона: подключение GSM-модуля

GSM-модуль (например, Sherif-Mobile) обеспечивает удалённое управление сигнализацией через мобильное приложение, SMS-команды или звонки. Он подключается к основному блоку системы "Шериф" через специальный разъём и требует активной SIM-карты с оплаченным тарифом для передачи данных.

Перед установкой убедитесь в совместимости модуля с вашей моделью сигнализации и отключите питание системы. Подготовьте SIM-карту (формат Micro-SIM/Nano-SIM), отключив PIN-запрос и проверив баланс. Для стабильной работы необходим устойчивый сигнал сотовой сети в месте монтажа.

Пошаговое подключение и настройка

Физическое подключение:

1. Откройте корпус основного блока сигнализации
2. Вставьте SIM-карту в слот GSM-модуля
3. Подсоедините модуль к разъёму EXT основного блока через идущий в комплекте шлейф
4. Закрепите модуль внутри корпуса, избегая контакта с металлическими поверхностями

Программная настройка:

• Включите питание сигнализации
• Активируйте GSM-канал через инженерное меню (комбинация *#*[код установщика])
• Зарегистрируйте модуль в мобильном приложении "Sherif Mobile" сканированием QR-кода с корпуса
• Назначьте права управления для пользователей через приложение

Проверка работоспособности:

Действие	Ожидаемый результат
Отправка SMS-команды "STATUS"	Ответ с состоянием системы
Запрос на постановку в охрану через приложение	Подтверждение и срабатывание сирены
Имитация тревоги (датчик движения)	Push-уведомление на телефон

Типовые проблемы:

• Нет соединения: проверьте уровень сигнала антенны, правильность установки SIM
• Ошибки при регистрации: убедитесь в корректности IMEI модуля и лицензии приложения
• Задержки команд: замените SIM-карту при низком балансе или ограничениях оператора

Как пользоваться турбо-таймером через брелок

Турбо-таймер позволяет двигателю работать после постановки автомобиля на охрану для охлаждения турбины. Активация и управление функцией осуществляются исключительно с брелока сигнализации Шериф.

Для корректной работы предварительно убедитесь, что турбо-таймер активирован в настройках сигнализации через сервисное меню. Все действия выполняются при работающем двигателе до постановки на охрану.

Порядок включения и настройки

Включение таймера:

1. Заглушите двигатель кнопкой брелока (не ключом зажигания)
2. В течение 3 секунд нажмите кнопку 2 (постановка на охрану)
3. Сигналы поворотников подтвердят активацию

Изменение времени работы:

• Удерживайте кнопку 2 при активации – каждый дополнительный сигнал увеличит время на 30 секунд
• Максимальная длительность – 5 минут (стандартное значение: 1.5 минуты)

Действие	Результат
Короткое нажатие кнопки 2	Запуск таймера (1.5 мин)
Удержание кнопки 2 (до 1-го сигнала)	+30 секунд (итого 2 мин)
Удержание кнопки 2 (до 2-го сигнала)	+60 секунд (итого 2.5 мин)

Важно: Принудительное отключение двигателя во время работы турбо-таймера возможно только поворотом ключа зажигания. Сигнализация автоматически перейдет в режим охраны после остановки двигателя.

Обновление прошивки сигнализации: необходимые шаги

Обновление прошивки устраняет программные ошибки, добавляет новые функции и повышает стабильность работы системы. Рекомендуется выполнять его при появлении уведомлений от производителя или возникновении неполадок, описанных в сервисных бюллетенях.

Перед началом убедитесь в стабильности электропитания и отсутствии срабатываний сигнализации. Отключите дополнительные модули (GSM, GPS), чтобы избежать конфликтов. Процесс прерывать нельзя – это приведёт к выходу оборудования из строя.

Порядок обновления

1. Подготовка оборудования:
   • Скачайте актуальную прошивку с официального сайта Шериф для вашей модели
   • Подготовьте USB-кабель или переходник для связи с центральным блоком
2. Соединение с устройством:
   • Подключите блок управления к ПК через COM-порт или USB-адаптер
   • Запустите фирменную утилиту SheriffLoader
3. Загрузка прошивки:
   • Выберите в программе файл с новой прошивкой (.bin или .hex)
   • Инициируйте процесс записи и дождитесь подтверждения успешной загрузки
4. Проверка работоспособности:
   • Перезагрузите центральный блок
   • Убедитесь в правильном отображении версии ПО в сервисном меню
   • Протестируйте основные функции: постановку/снятие с охраны, связь с датчиками

Типичные ошибки	Решение
Сбой при загрузке файла	Проверьте целостность файла прошивки и совместимость версий
Потеря связи с устройством	Переподключите кабель, перезапустите ПО, проверьте драйверы COM-порта
Сброс настроек после обновления	Восстановите конфигурацию из резервной копии через программу Settings

Сброс системы Шериф к заводским настройкам: инструкция

Сброс системы Шериф к заводским настройкам необходим при критических сбоях, утере пароля администратора или перед передачей оборудования новому владельцу. Эта процедура полностью удаляет пользовательские конфигурации, включая коды доступа, зоны и расписание.

Внимание! Сброс приведёт к стиранию всех текущих настроек. Убедитесь, что у вас есть резервная копия конфигурации или доступ к сервисному меню для восстановления параметров. Отключите питание прибора перед началом работ.

Пошаговая инструкция

1. Отключите основной блок питания от сети 220В.
2. Извлеките резервную батарею из слота на материнской плате (если установлена).
3. Нажмите и удерживайте кнопку Reset на корпусе блока управления (используйте тонкий стержень).
4. Не отпуская кнопку, подключите блок к сети 220В.
5. Удерживайте Reset 15-20 секунд до серии звуковых сигналов (3 длинных гудка).
6. Отпустите кнопку и дождитесь завершения инициализации (индикаторы мигнут 3 раза).
7. Вставьте резервную батарею обратно.

Действия после сброса

• Пароль администратора восстановлен: 1234 или 0000
• Проверьте подключение датчиков через тестовый режим
• Перепрограммируйте зоны, расписание и контакты для связи с пультом охраны
• Обновите мастер-пароль и коды пользователей

Типовые проблемы

Симптом	Решение
Нет звукового подтверждения	Повторите шаги 3-6, увеличив время удержания кнопки до 30 секунд
Не восстанавливается пароль по умолчанию	Выполните повторный сброс с извлечением батареи на 24 часа
Ошибки инициализации датчиков	Проведите сброс беспроводных извещателей (см. документацию к датчикам)

Список источников

Для подготовки материала о сигнализациях Шериф использовались проверенные технические ресурсы и документация.

Ключевые источники включают официальные данные производителя и профильные издания по безопасности.

Основные источники

• Официальный сайт компании Шериф (разделы поддержки и технической документации)
• Руководства пользователя для моделей Шериф ZX, Sherif MAGIC
• Инструкции по монтажу и настройке охранных систем серии Sherif PRO
• Видеоуроки по подключению с официального YouTube-канала Шериф
• Статьи в журнале «Системы безопасности» (архив 2020-2023 гг.)
• Форумы профессиональных установщиков сигнализаций Security Install
• Технические стандарты ГОСТ Р 56102.5 по охранным системам

Видео: Как подключить сигнализацию


• Достаем моторчик стеклоподъемника

• Технические характеристики и дизайн модернизированного Mitsubishi Outlander 3 поколения

• Передние амортизаторы Форд Фокус 2 - устройство, функции, рекомендации владельцам
