Подключение камеры заднего вида к магнитоле своими руками

Статья обновлена: 18.08.2025

Установка камеры заднего вида значительно повышает безопасность и комфорт вождения. Правильное подключение устройства к магнитоле – ключевой этап монтажа.

Процесс требует внимания к электрическим соединениям и настройкам головного устройства. Совместимость разъемов и корректная активация функции влияют на конечный результат.

В статье детально разберем этапы подключения: от выбора проводов до конфигурации магнитолы. Следуя инструкциям, вы обеспечите стабильную работу системы обзора.

Необходимые инструменты и материалы для установки

Сбор нужных компонентов перед началом работ гарантирует оперативность и качество подключения камеры заднего вида к магнитоле. Отсутствие даже одного элемента может прервать процесс монтажа.

Основной перечень включает как специализированные детали для соединения устройств, так и универсальный набор для демонтажа обшивки, прокладки проводки и обеспечения безопасности соединений.

Ключевые материалы и оборудование

Камера заднего вида: Выбранная модель с подходящим типом крепления (врезная, накладная, на рамку номера).
Магнитола: Штатная или мультимедийная система с поддержкой видеовхода (AV-in) и функцией активации при включении задней передачи.
Комплект проводов:
- Длинный коаксиальный кабель с разъемами RCA ("тюльпан") для передачи видеосигнала от камеры к магнитоле.
- Двухжильный провод для подачи питания +12В на камеру.
- Провод для подключения к лампе заднего хода (сигнальный провод активации).
Электрические компоненты:
- Предохранитель (обычно 5-10А) и держатель для цепи питания камеры.
- Изолента, термоусадочные трубки или пластиковые клипсы для надежной изоляции соединений.
- Монтажные стяжки (нейлоновые хомуты) для фиксации проводов.

Инструменты для монтажа

Набор автомобильных съемников (лопаток): Для аккуратного демонтажа дверных карт, обшивки багажника и снятия магнитолы без повреждений.
Ключи и отвертки: Торцевые, гаечные ключи (размеры под крепеж конкретного авто), крестовые и шлицевые отвертки.
Кусачки/стриппер и кримпер: Для зачистки изоляции проводов и обжима коннекторов (если требуется).
Мультиметр: Для прозвонки цепей, поиска +12В на лампе заднего хода и проверки соединений.
Дрель со сверлами и коронкой: Если камера требует врезки в бампер или рамку номера (диаметр коронки должен соответствовать размеру камеры).
Фонарик и зеркало: Для удобства работы в труднодоступных зонах багажника или за приборной панелью.

Демонтаж пластиковой обшивки багажника

Откройте багажник и снимите все посторонние предметы для обеспечения свободного доступа к обшивке. Подготовьте пластиковый монтажный инструмент или плоскую отвертку с защитой от царапин, чтобы избежать повреждения деталей интерьера.

Найдите все крепежные элементы обшивки: пластиковые клипсы (пистоны), саморезы и фиксаторы. Обратите особое внимание на зоны возле ручки багажника, замка, боковых световых модулей и петель крышки багажника – там обычно скрыты ключевые точки крепления.

Пошаговый процесс демонтажа

Снимите грузовую шторку/сетку (при наличии), отсоединив её крючки от креплений на боковых стенках багажника.
Извлеките пластиковые клипсы:
- Подденьте центральный штырь клипсы монтажным инструментом на 2-3 мм
- Вытащите клипсу целиком при помощи плоскогубцев
Открутите винтовые соединения крестовой отверткой:

Боковые панели 2-4 винта под резиновыми заглушками

Верхняя часть 3-5 винтов вдоль задней кромки крыши
Отсоедините динамики (если они закреплены на обшивке), нажав на фиксаторы разъемов.
Снимите обшивку потянув на себя:
- Начинайте с верхнего края у стекла
- Двигайтесь к боковинам и низу панелей
- Приложите умеренное усилие при заедании креплений

После снятия обшивки сложите крепежные элементы в отдельную ёмкость. Проверьте целостность клипс – поврежденные экземпляры замените новыми во избежание дребезжания при дальнейшей эксплуатации автомобиля.

Определение точки установки камеры на кузове

Идеальное расположение камеры – центральная ось автомобиля для симметричного обзора. При монтаже на крышке багажника/двери учитывайте траекторию её открывания: объектив не должен задевать элементы кузова или уплотнители. Минимизируйте риски повреждения при парковке, избегая выступающих позиций в нижней части бампера.

Обеспечьте максимальный охват зоны за авто: угол обзора камеры должен захватывать края бампера и пространство на 5-7 метров позади. Проверьте отсутствие преград (номера, фаркоп, ручки) в поле зрения объектива. Учитывайте рекомендации производителя по минимальной высоте от земли (обычно 40-100 см) для защиты от грязи и снега.

Ключевые критерии выбора точки

Заводские штатные места: Используйте предусмотренные заглушки в ручках или бамперах (для OEM-камер).
Зоны с минимальным загрязнением: Устанавливайте выше линии брызг от колёс – под номером или в эмблеме.
Защищённость от вандализма: Скрытые точки (за стеклом третьего стоп-сигнала, внутри дефлектора).
Простота прокладки проводов: Близость к технологическим отверстиям в кузове с резиновыми заглушками.

Тип кузова	Рекомендуемые точки	Особенности
Седан	Над номерным знаком, в ручке багажника	Риск загрязнения ниже бампера
Хэтчбек/Кроссовер	Верхний торц двери, под спойлером	Требует синхронизации с подъёмом двери
Внедорожник	Запасное колесо, рамка номера	Обязательна защита от вибрации

Важно! Перед фиксацией сделайте тестовую прокладку кабеля от выбранной точки до магнитолы. Убедитесь, что длины проводов хватает, а их трасса не пересекает подвижные элементы кузова. Используйте пластиковые хомуты и гофру для защиты проводки.

Сверление отверстия для монтажа камеры

Определите оптимальное место установки на заднем бампере или крышке багажника, учитывая угол обзора и отсутствие препятствий для регистрации. Обязательно проверьте внутреннюю сторону выбранной зоны на наличие электропроводки, топливных магистралей или элементов кузова, которые могут быть повреждены при сверлении.

Используйте кернер для нанесения метки в центре будущего отверстия – это предотвратит соскальзывание сверла. Заклейте область вокруг точки малярным скотчем, чтобы защитить лакокрасочное покрытие от царапин и сколов во время работы.

Технология сверления и финальная обработка

Выберите корончатое сверло диаметром, соответствующим размеру корпуса камеры (обычно 16-22 мм)
Закрепите дрель перпендикулярно поверхности, начните сверление на низких оборотах без сильного нажима
После прохождения металла уменьшите скорость, завершая процесс для аккуратного среза пластика бампера
Удалите металлическую стружку и пластиковую крошку пылесосом

Обработайте кромки отверстия антикоррозийным составом или герметиком, особое внимание уделяя местам контакта с металлом. После высыхания состава установите резиновый уплотнитель из комплекта камеры для защиты от влаги и вибраций.

Фиксация камеры с использованием герметика

После выбора места установки камеры (например, на рамку номерного знака или багажник), тщательно обезжирьте поверхность спиртовым раствором для надежного сцепления герметика.

Нанесите автомобильный полиуретановый герметик тонким слоем на крепежную площадку камеры, избегая попадания состава на объектив и разъемы. Сильно прижмите устройство к кузову на 30-60 секунд.

Ключевые этапы обработки

Время полной фиксации составляет 24 часа – в этот период запрещено: мыть автомобиль, подключать кабели или демонтировать камеру. Для защиты от смещения используйте малярный скотч как временную поддержку.

Преимущества герметичной фиксации:

Герметизация от влаги и дорожных реагентов
Подавление вибраций при движении
Предотвращение коррозии в месте контакта

При излишках состава сразу удалите их сухой тканью до полимеризации. Для демонтажа потребуется прогрев феном и аккуратное поддевание пластиковым шпателем.

Прокладка видеопровода от багажника к головному устройству

Определите оптимальный маршрут прокладки кабеля от места установки камеры в багажнике до магнитолы. Чаще всего провод тянут через салон под пластиковыми обшивками боковых порогов или под потолочной отделкой, избегая зон подвижных элементов (двери, сиденья).

Снимите пластиковые заглушки порогов и декоративные накладки стоек для доступа к кабельному каналу. Убедитесь, что путь не пересекается с жгутами штатной электропроводки и педальным узлом. Приготовьте пластиковые хомуты или изоленту для фиксации провода.

Пошаговая последовательность работ

Пропустите кабель от камеры через технологическое отверстие в багажнике (используйте резиновый уплотнитель для герметизации).
Закрепите провод под обшивкой задней полки, затем вдоль стойки кузова, используя штатные каналы.
Проведите кабель под порогами: последовательно снимите защитные накладки, уложите провод, зафиксируйте хомутами.
На участке под торпедой уберите заглушку бардачка или панель под рулевой колонкой для скрытого монтажа.
Выведите коннектор видеокабеля в зону головного устройства, оставив запас 15-20 см.

Критические нюансы: Не допускайте перегибов провода под острым углом. Изолируйте кабель от контакта с нагревающимися элементами (выхлопная система, отопитель). Для соединения разъемов используйте термоусадку или качественную изоленту.

Тип кузова	Рекомендуемый путь прокладки	Сложность
Седан	Через заднюю полку → боковые стойки → пороги	Средняя
Хэтчбек/Универсал	По гофре дверного уплотнителя → потолок → стойка лобового стекла	Высокая
Внедорожник	Под ковровым покрытием → тоннель КПП	Низкая

Важно: Перед окончательной сборкой обшивок проверьте работоспособность камеры. Убедитесь, что провод не создает помех аудиосистеме и не трется о металлические кромки кузова.

Снятие магнитолы и подготовка разъёмов

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите декоративные панели вокруг магнитолы, аккуратно поддевая их пластиковой картой или монтажной лопаткой, чтобы не повредить крепления.

Извлеките магнитолу при помощи специальных ключей ISO, входящих в комплект. Если ключи отсутствуют, воспользуйтесь двумя тонкими плоскими отвёртками, равномерно надавливая на фиксаторы по бокам. Отсоедините все разъёмы на задней панели устройства, запоминая их расположение.

Идентифицируйте разъёмы:
- Жёлтый коннектор POWER (постоянный +12В)
- Красный провод ACC (зажигание)
- Чёрный кабель GND (масса)
- Разъём RCA (видеовход, обычно жёлтый)

Подготовьте переходник:

Цвет провода	Назначение
Красный	ACC +12V при включении зажигания
Жёлтый	POWER +12V постоянный
Чёрный	GND (земля)
Синий/белый	ANT или управляющий сигнал

Соедините видеокабель камеры с разъёмом RCA магнитолы, продев провод через торпедо к багажнику. Синий управляющий провод подключите к цепи заднего света для автоматической активации камеры при включении задней передачи.

Поиск провода заднего хода в электропроводке авто

Для активации камеры заднего вида при включении передачи заднего хода необходимо найти в электропроводке автомобиля провод, на котором появляется +12В (или, реже, масса) именно в момент включения задней передачи. Этот сигнал подается на соответствующий вход магнитолы (обычно обозначен как BACK, REVERSE, REV или REM).

Поиск этого провода – ключевой этап. Неправильное подключение может привести к некорректной работе камеры, постоянному ее включению или даже повреждению оборудования. Все работы проводятся при отключенном минусовом проводе аккумулятора.

Основные места поиска и методы

Провод сигнала заднего хода можно найти в нескольких местах:

Блок предохранителей в салоне:
- Найдите схему предохранителей вашего авто (руководство, крышка блока, интернет).
- Определите предохранитель, отвечающий за фонари заднего хода (часто обозначен как "Reverse Lamp", "Back Up", "RVS").
- Проверьте наличие напряжения +12В на выходной клеме этого предохранителя только при включенной задней передаче с помощью мультиметра или контрольной лампы.
- Провод, идущий с этой клемы к фонарям заднего хода, и будет искомым сигнальным проводом.
Проводка у фонарей заднего хода:
- Доберитесь до задних фонарей (обычно через багажник или съемные панели).
- Найдите разъем, идущий к лампе заднего хода.
- Определите с помощью мультиметра/лампы, на каком проводе появляется +12В относительно массы кузова при включенной задней передаче. Это и есть сигнальный провод.
Штатный разъем магнитолы:
- В некоторых автомобилях сигнал заднего хода уже подведен к колодке проводов за штатной магнитолой (особенно если она была с навигацией или камерой).
- Требуется найти распиновку разъема магнитолы именно для вашей модели авто. Ищите обозначения: BACK, REV, REVERSE, RVS.
- Проверьте наличие +12В на этом проводе в разъеме только на задней передаче.

Важные моменты:

Инструмент:	Обязательно используйте мультиметр (режим DCV 20V) или контрольную лампу (12В, маломощную). Не "прозванивайте" цепи наугад!
Проверка:	Напряжение на проводе должно появляться строго и только при включенной задней передаче (зажигание должно быть включено). Проверяйте несколько раз!
Защита:	При подключении к найденному проводу используйте дополнительный предохранитель (1-3А) в разрыв цепи перед входом магнитолы.
Тип сигнала:	Подавляющее большинство магнитол требуют +12В для активации. Если камера/магнитола требует срабатывания по массе (GND), логика поиска инвертируется (ищем провод, который садится на массу при включении задней передачи).

Подключение питания камеры к лампе заднего хода

Для активации камеры при включении задней передачи требуется подать питание на её красный провод (+12V) от цепи фонаря заднего хода. Найдите провод, идущий к плюсовой клемме лампы заднего хода в блоке фонарей автомобиля – он будет "плюсовым" только при включении передачи. Используйте тестер для точного определения: при выключенной передаче на нём должно быть 0V, при включенной – +12V.

Соедините красный провод питания камеры с найденным "+" проводом лампы заднего хода через предохранитель (1-2А). Чёрный провод камеры (GND) подключите к кузову авто или минусовой клемме аккумулятора. Обязательно изолируйте соединения термоусадкой или изолентой. Камера теперь будет автоматически включаться при переключении на заднюю передачу.

Ключевые этапы подключения

Определение плюсового провода фонаря:
- Снимите обшивку багажника/крышки багажника
- Найдите разъём подключения лампы заднего хода
- Тестером выявите провод с +12V только при включённой передаче

Коммутация проводов:

Провод камеры	Куда подключать
Красный (+12V)	Найденный "+" провод лампы заднего хода
Чёрный (GND)	Болт кузова или минус АКБ
Жёлтый (VIDEO)	К магнитоле через RCA-разъём

Обязательные меры защиты:
- Установите в разрыв красного провода мини-предохранитель (1-2А)
- Используйте термоусадку для изоляции скруток
- Проложите провода вдали от подвижных элементов

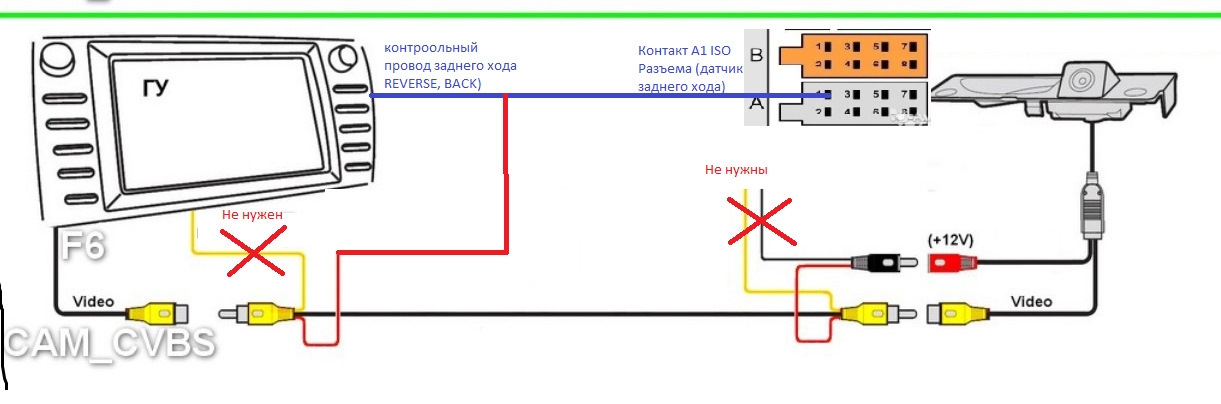

Подсоединение видеосигнала к магнитоле (RCA-вход)

Подключение видеосигнала осуществляется через разъём RCA (тюльпан), обычно жёлтого цвета, обозначенный как "VIDEO IN" или "CAM IN" на магнитоле. Камера заднего вида комплектуется кабелем с разъёмом RCA на конце, который необходимо соединить с этим входом.

Проложите видеокабель от места установки камеры в задней части авто до головного устройства, избегая зон движения подвижных элементов (двери, сиденья) и высокотемпературных участков. Для протяжки используйте технологические отверстия в кузове и штатные каналы проводки.

Пошаговая последовательность подключения

Обесточьте автомобиль – снимите клемму с аккумулятора перед работой
Соедините жёлтый штекер камеры с жёлтым разъёмом VIDEO IN магнитолы
Зафиксируйте соединение пластиковым стяжками во избежание расстыковки
При наличии нескольких видеовходов уточните в инструкции к магнитоле назначенный для камеры заднего вида порт

Компонент	Цвет разъёма	Назначение
Видеовыход камеры	Жёлтый	Передача видеосигнала
Видеовход магнитолы	Жёлтый	Приём видеосигнала

Важно: если магнитола не активирует камеру автоматически при включении задней передачи, потребуется:

Подключить синий провод REMOTE камеры к цепи фонарей заднего хода
Активировать опцию "Камера заднего вида" в настройках магнитолы

Подключение управляющего провода (Reverse Signal)

Управляющий провод отвечает за автоматическую активацию камеры при включении задней передачи. Он подает на магнитолу сигнал +12V, переключая её в режим трансляции изображения с камеры. Без корректного подключения этого провода автоматическое переключение работать не будет – камеру придется включать вручную.

Источник сигнала ищут в цепи задних фонарей, блоке предохранителей или рядом с коробкой передач. Основные точки подключения: провод питания лампы заднего хода (в задней части авто), контакт реле заднего хода или специальный разъем в моторном отсеке. Требуется точное определение провода с напряжением +12V только при включенной передаче.

Пошаговое подключение

Определите источник сигнала
- Используйте мультиметр: при включенной задней передаче найдите провод с +12V
- Распространенные цвета проводов: белый, чёрно-красный, зелёный (зависит от авто)
Подключите кабели
- Соедините синий провод (REM/Rear) от камеры или штекера магнитолы с найденным сигнальным проводом
- Используйте обжимные коннекторы или пайку + термоусадку для изоляции

Альтернативные методы

Способ	Инструкция	Особенности
Через реле	При слабом сигнале используйте 4-контактное реле (87 контакт – к магнитоле)	Защищает штатную проводку
CAN-адаптер	Для современных авто – подключите адаптер к диагностическому разъему OBD2	Не требует поиска проводов

Проверка
- Заведите авто, включите заднюю передачу – экран магнитолы должен показать изображение с камеры
- При отсутствии реакции: перепроверьте соединения и наличие +12V на сигнальном проводе

Важно: не подключайте управляющий провод к постоянному плюсу! Это вызовет постоянную активацию камеры и разряд АКБ. Все работы выполняйте при отключенном аккумуляторе.

Заземление камеры на кузов автомобиля

Качественное заземление критически важно для стабильной работы камеры заднего вида и предотвращения помех на экране магнитолы. Кузов автомобиля ("масса") служит универсальной точкой заземления для большинства электрооборудования.

Подключение выполняется напрямую к неокрашенному металлу кузова вблизи места установки камеры. Обязательно зачистите лакокрасочное покрытие на участке контакта до блеска металла для обеспечения проводимости.

Правильная последовательность подключения

Найдите ближайшую к камере неокрашенную металлическую поверхность (например, внутреннюю часть багажника или крепежное отверстие).
Зачистите контактную площадку ножом или наждачной бумагой (диаметр ~2 см).
Прикрепите клемму заземляющего провода камеры к подготовленному месту:
- Через штатное резьбовое отверстие с помощью болта/самореза
- Сквозным сверлением (после обработки антикором)
Обеспечьте плотный контакт – провод не должен болтаться.

Ошибки	Последствия	Решение
Контакт с окрашенной поверхностью	Прерывистый сигнал, затемнение экрана	Полная зачистка до металла
Ненадежная фиксация	Исчезновение изображения на ухабах	Дополнительная гайка/шайба

Важно: Не подключайте заземление к проводке других устройств (фонарей, датчиков) – это вызовет перекрестные помехи. Для проверки после установки включите зажигание и убедитесь в отсутствии:

Ряби или полос на экране
Самопроизвольного отключения камеры
Затемнения изображения при включении фар

Изоляция проводов термоусадкой или изолентой

После соединения проводов камеры заднего вида и магнитолы согласно схеме, необходимо надёжно заизолировать каждое место скрутки или пайки. Это предотвратит короткое замыкание, окисление контактов и механические повреждения соединений.

Выбор между термоусадочной трубкой (термоусадкой) и изолентой зависит от доступности материалов, условий работы и требований к долговечности изоляции. Оба метода широко применяются в автомобильной электропроводке.

Термоусадочная трубка (термоусадка)

Преимущества:

Создаёт герметичное, влагозащищённое покрытие.
Образует прочный механический слой, устойчивый к вибрациям.
Имеет компактный вид после усадки.

Технология монтажа:

Отрежьте трубку с запасом 10-15 мм с каждой стороны соединения.
Наденьте трубку на провод до соединения контактов.
После скрутки/пайки сдвиньте термоусадку на место соединения.
Равномерно прогрейте строительным феном или зажигалкой (без пережога) до плотного облегания.

Изолента ПВХ

Особенности применения:

Требует аккуратной многослойной намотки.
Рекомендуется для временной изоляции или сложных узлов.
Дешевле и доступнее термоусадки.

Правильная намотка:

Начинайте намотку на 10 мм выше оголённого участка.
Ведите витки с 50% нахлёстом в сторону конца провода.
Сделайте минимум 3 слоя, растягивая ленту для лучшего прилегания.
Закончите на неповреждённой изоляции провода.

Критерий	Термоусадка	Изолента
Защита от влаги	Отличная	Средняя
Устойчивость к вибрациям	Высокая	Низкая
Срок службы	10+ лет	2-5 лет
Сложность демонтажа	Требует срезания	Простой

Для ответственных соединений в салоне автомобиля предпочтительна термоусадка. Изоленту используйте как временное решение или при отсутствии термофена. Обязательно проверяйте каждое соединение на отсутствие оголённых контактов перед сборкой обшивки.

Установка резинового уплотнителя на видеокабель

Перед монтажом кабеля в салоне автомобиля наденьте резиновый уплотнитель на провод камеры заднего вида. Эта деталь предотвращает попадание влаги, пыли и грязи в салон через технологическое отверстие в кузове или багажнике.

Убедитесь, что диаметр уплотнителя соответствует толщине кабеля и размеру отверстия. Слишком свободное прилегание не обеспечит герметичность, а чрезмерно тугое – повредит изоляцию провода.

Пошаговый процесс монтажа

Подготовьте кабель – протяните конец с разъёмами через резиновую втулку до середины уплотнителя.
Нанесите силикон – обработайте внутреннюю поверхность уплотнителя и участок кабеля автомобильным герметиком для улучшения гидроизоляции.
Установите в отверстие – вставьте уплотнитель в просверленное отверстие кузова с внешней стороны, аккуратно подтягивая кабель из салона.
Проверьте фиксацию – убедитесь, что резиновая втулка плотно обжимает кабель по всей окружности и не проворачивается в отверстии.

Ошибка	Последствие	Решение
Установка уплотнителя без герметика	Появление течи в дождливую погоду	Демонтаж, очистка поверхностей, повторная установка с силиконом
Перегиб кабеля в уплотнителе	Нарушение сигнала или обрыв проводников	Переустановка с плавным изгибом провода (радиус ≥ 5 см)

Важно: При подключении к магнитоле оставьте запас кабеля 15-20 см внутри салона для удобного соединения с разъёмом. После фиксации уплотнителя удалите излишки герметика салфеткой.

Используйте только термостойкие резиновые втулки – стандартные уплотнители деформируются от нагрева кузова летом. Для кабелей толщиной более 6 мм применяйте двухсекционные уплотнители с фиксирующими фланцами.

Обратная сборка обшивок багажника и салона

Аккуратно верните снятые панели на исходные позиции, контролируя положение пластиковых фиксаторов и металлических клипс. Совместите крепежные отверстия с посадочными штырями кузова перед окончательной фиксацией.

Нажимайте на обшивку ладонями равномерно по периметру до характерных щелчков, подтверждающих зацепление креплений. Особое внимание уделите зонам вокруг технологических люков и мест вывода проводов камеры – уплотнители должны плотно прилегать без перекосов.

Ключевые этапы проверки

Проводка камеры: убедитесь, что кабель не пережат между панелями, не контактирует с подвижными элементами (амортизаторы, петли) и защищен термостойкой гофрой вблизи выхлопной системы
Целостность крепежа: замените сломанные клипсы новыми во избежание дребезжания при движении
Зазоры: визуально проверьте равномерность стыков между соседними панелями (двери, полки, боковины)

Финишный контроль включает тестовое открывание/закрывание багажника, проверку работы подсветки номера и функциональности замков. Убедитесь, что установленная камера не сместилась относительно крепежной площадки и сохранила заданный угол обзора.

Подключение разъёма питания камеры к магнитоле

Найдите в жгуте проводов магнитолы контакт управления камерой заднего вида – обычно это провод красного или оранжевого цвета с маркировкой «REVERSE», «BACK» или «CAM PWR». Этот контакт отвечает за автоматическую активацию камеры при включении задней передачи.

Подключите питающий провод камеры (чаще всего жёлтый) к управляющему контакту магнитолы. Для соединения используйте обжимные клеммы или пайку с последующей изоляцией термоусадкой. Чёрный провод (масса) камеры присоедините к кузову автомобиля или общему проводу заземления магнитолы.

Ключевые моменты подключения

Обязательно сверьтесь с инструкцией к магнитоле и камере для уточнения цветовой маркировки проводов. Типовая схема соединений:

Провод камеры	Назначение	Куда подключать
Жёлтый	Основное питание (+12V)	Контакт «CAM PWR» на магнитоле
Красный	Постоянный плюс (при наличии)	К цепи ACC или +12V
Чёрный	Масса (GND)	Кузов авто / GND магнитолы

Важные замечания:

При отсутствии выделенного контакта на магнитоле подключите жёлтый провод к лампе заднего хода через реле
Изолируйте все соединения во избежание короткого замыкания
Проверьте полярность мультиметром перед финальной сборкой

Активация функции камеры в настройках головного устройства

После успешного подключения проводов камеры к магнитоле необходимо активировать саму функцию в программном интерфейсе устройства. Большинство современных головных устройств требуют ручного включения опции через системное меню, даже если распознают камеру автоматически.

Перейдите в раздел «Настройки» или «Система» на экране магнитолы, используя сенсорное управление или физические кнопки. Ищите подменю с названиями вроде «Камера заднего вида», «AV-входы» или «Внешние устройства» – точная формулировка зависит от модели и прошивки.

Ключевые шаги для активации

В подменю камеры активируйте переключатель «Включить камеру» или аналогичный.
Выберите тип активации:
- Автоматический – камера включается при переключении КПП в режим задней передачи.
- Ручной – запуск через иконку на экране или назначенную кнопку.

Настройте параметры отображения:

Линии парковки	Калибровка статичных/динамических направляющих
Яркость/Контраст	Корректировка для разных условий освещения
Зеркальное отражение	Опция для камер с зеркальным изображением

После сохранения настроек проверьте работу системы, переключив КПП в режим заднего хода (при автоматической активации) или нажав назначенную кнопку. Если экран остаётся чёрным, перепроверьте подключение кабелей и правильность выбора типа видеосигнала (CVBS, AHD и т.д.) в настройках.

Регулировка угла обзора камеры заднего вида

После установки камеры критически важно настроить угол обзора для оптимального охвата пространства позади автомобиля. Неправильная настройка создаст слепые зоны или исказит расстояние до объектов, повышая риск ДТП вместо предотвращения. Регулировка выполняется механически до фиксации камеры на штатном месте.

Проверьте покрытие зоны в 1-1,5 метра от бампера и видимость углов заднего бампера – они должны отображаться на экране магнитолы. Убедитесь, что горизонт на изображении параллелен нижней рамке экрана, а номерная пластина (если видна) расположена внизу кадра без перекосов.

Ключевые этапы калибровки

Предварительная фиксация: Закрепите камеру на кронштейне/креплении без полной затяжки винтов, оставив возможность ручной корректировки.
Проверка в реальных условиях:
- Установите за автомобилем предметы-ориентиры (конусы, коробки) на расстоянии 0,5 м, 1 м и 3 м
- Включите заднюю передачу для активации камеры
Корректировка угла: Меняйте положение камеры, добиваясь:
Полного отображения заднего бампера в нижней части экрана

Отсутствия "мертвых зон" по бокам в пределах 3 метров
Симметричного обзора обеих фар/габаритов соседних машин при парковке
Фиксация положения: Затяните крепежные винты после достижения правильного ракурса, избегая сдвигов при затяжке.

Параметр	Некорректная настройка	Правильная настройка
Видимость бампера	Не виден или занимает >15% экрана	Четко виден (5-10% высоты экрана)
Горизонт	Завален влево/вправо	Строго параллелен рамке дисплея
Боковые объекты	Исчезают из кадра в 1-2 м от авто	Отслеживаются до 3-4 метров

Важно: Для камер с подвижным кронштейном используйте тестовые поездки с парковкой у бордюра или между столбами для точной доводки угла. После фиксации защитите регулировочные винты от вибрации герметиком или контргайкой.

Тестирование автоматического включения при задней передаче

После завершения монтажа проводов и подключения камеры к магнитоле, активируйте зажигание автомобиля. Не запуская двигатель, переключите коробку передач в режим заднего хода. В этот момент магнитола должна автоматически переключиться на изображение с камеры. Проверьте отсутствие задержки срабатывания – экран должен отображать картинку моментально после включения передачи.

Повторите тест 5-7 раз, попеременно выключая и включая передачу. Убедитесь в стабильности работы функции: экран не должен гаснуть преждевременно или требовать ручного переключения. Если автомобиль оснащен парковочными датчиками, проверьте синхронизацию их работы с выводом изображения – графическая или звуковая индикация препятствий должна накладываться на видеосигнал.

Типовые проблемы и диагностика

При отсутствии автоматического переключения:

Контроль питания: тестером проверьте +12В на красном проводе камеры при включенной задней передаче
Целостность сигнала: убедитесь в корректном подключении Reverse Wire магнитолы к проводу лампы заднего хода
Настройки ГУ: в меню магнитолы активируйте опцию "Автозапуск камеры" или аналогичную

Симптом	Возможная причина	Решение
Изображение появляется с задержкой 2+ сек	Слабый ток в цепи питания камеры	Проверить сечение проводов, подключить через реле
Магнитола не возвращается в обычный режим	Зависание ПО или короткое замыкание	Сбросить настройки ГУ, проверить изоляцию проводов

Финишный этап – тестирование в реальных условиях. Запустите двигатель, выполните движение задним ходом на 10-15 метров. Оцените качество изображения при вибрациях и разных уровнях освещенности. Особое внимание уделите резкости линий парковочной разметки и отсутствию помех на экране при работе двигателя.

Настройка направляющих линий на экране магнитолы

Направляющие линии (статические или динамические) существенно упрощают парковку, визуально обозначая траекторию движения автомобиля. Их корректная настройка требует доступа к меню параметров камеры вашей магнитолы – обычно через раздел "Настройки", "Камера" или "Парковочная система".

Статические линии фиксированы и отображают условную ширину авто с запасом, тогда как динамические меняют угол изгиба синхронно с поворотом руля, прогнозируя путь колес. Для их активации может потребоваться подключение сигнала CAN-шины или датчика угла поворота руля к магнитоле.

Процесс калибровки

Точность линий зависит от правильной калибровки:

Установите автомобиль на ровную поверхность перпендикулярно стене/разметке.
В меню настройки магнитолы найдите опции "Калибровка линий" или "Регулировка направляющих".
Совместите центральную вертикальную линию на экране с осью симметрии авто (используйте ориентир на стене).
Отрегулируйте горизонтальные маркеры (обычно 1-3 метра) по реальной разметке или рулетке.

Если линии остаются смещенными после калибровки, проверьте:

Корректность подключения CAN-адаптера (для динамических линий)
Угол крепления камеры – объектив должен быть строго горизонтален земле
Настройки типа кузова (седан, внедорожник) в меню магнитолы

Тип линий	Требуемые данные	Точность
Статические	Угол обзора камеры, габариты авто	±10-15 см
Динамические	Данные с датчика руля, скорость	±5 см

Физическое смещение камеры даже на 2-3° требует повторной калибровки. Для моделей без автоматической регулировки используйте ручные смещения по осям X/Y в настройках. Сохраните изменения перед выходом из меню.

Устранение помех изображения при движении

Помехи на экране магнитолы при использовании камеры заднего вида во время движения автомобиля – распространённая проблема, вызванная электромагнитными наводками от бортовой сети.

Основные источники помех – генератор, система зажигания, электродвигатели вентиляторов и стеклоподъёмников, а также плохая экранировка проводов.

Методы устранения помех

Для стабилизации изображения выполните следующие действия:

Проверьте экранировку кабеля: замените дешёвые провода на коаксиальный кабель с медной оплёткой (тип RG-6). Убедитесь, что экран подключён к массе с обоих концов.
Установите ферритовые кольца: наденьте 2-3 ферритовых фильтра на кабель возле разъёмов камеры и магнитолы для подавления ВЧ-наводок.
Перепрокиньте проводку: проложите кабель вдали от:
- Блоков управления двигателем
- Проводки фар и поворотников
- Электромеханических узлов дверей

Важно! Подключите питание камеры через отдельный стабилизатор 12V или фильтр помех, исключив подсоединение к цепи стоп-сигналов или ламп заднего хода.

Тип помехи	Вероятная причина	Решение
Горизонтальные полосы	Наводки от генератора	Установка LC-фильтра на +12V камеры
Снег/мерцание	Плохой контакт экрана	Проверка обжима разъёмов F-типа
Искажения цвета	Перекрученные провода с видеокабелем	Раздельная прокладка силовых и сигнальных линий

При отсутствии улучшений проверьте целостность разъёма RCA на магнитоле и при необходимости замените камеру – матрица дешёвых моделей чувствительна к вибрациям.

Список источников

При подготовке материала использовались актуальные технические данные и практические рекомендации для обеспечения корректного подключения оборудования. Основное внимание уделено универсальным методам, применимым к большинству современных автомобильных систем.

Источники включают документацию от производителей электроники, экспертные руководства по автомобильной электронике и специализированные технические ресурсы. Это гарантирует достоверность информации о распиновке разъёмов, настройках магнитол и особенностях установки камер.

Официальные руководства по эксплуатации магнитол (Pioneer, Sony, Kenwood)
Технические спецификации камер заднего вида (типы сигнала, разрешение)
Инструкции по подключению CAN-адаптеров для штатных головных устройств
Схемы распиновки ISO-разъёмов автомобилей
Мануалы по активации видеоинтерфейса в прошивках магнитол
Экспертные публикации на автомобильных форумах (Drive2, Автотематика)
Видеоинструкции по коммутации проводов питания и видеосигнала
Статьи о выборе переходников RCA-AV для устаревших моделей

Боковые панели	2-4 винта под резиновыми заглушками
Верхняя часть	3-5 винтов вдоль задней кромки крыши
